Intel在2008最新款的晶片組,除了上半年度推出的X48晶片組以高階定位外
緊接著推出的就是下半年度的P45主機板產品
P45晶片組接替2007年的P35晶片組,正式支援400Mhz處理器外,也支援PCI-E 2.0規格
更新南橋ICH10R做為搭配,定位在中階價位的P45主機板,我想是更多消費者所期待的新款Intel主機板產品

這次也入手Intel雙核心更高階的處理器-E8600 333X10=>3.3G
總頻率往上提升外,並且使用最新的Stepping E0

測試的配備一覽



右E8600 E0,左E8400 C0

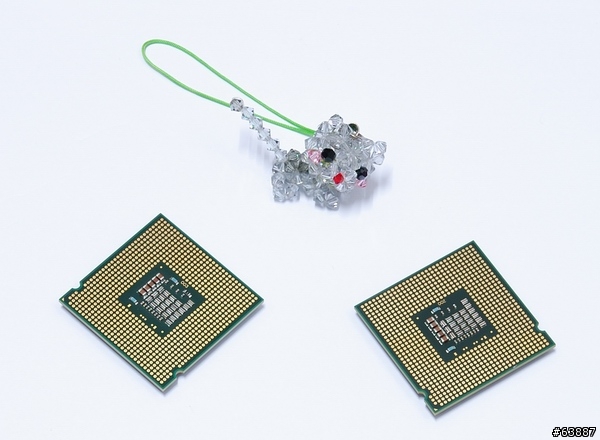

背部沒有什麼差別


P45有DDR2/DDR3的版本,此次主機板為DDR2版本

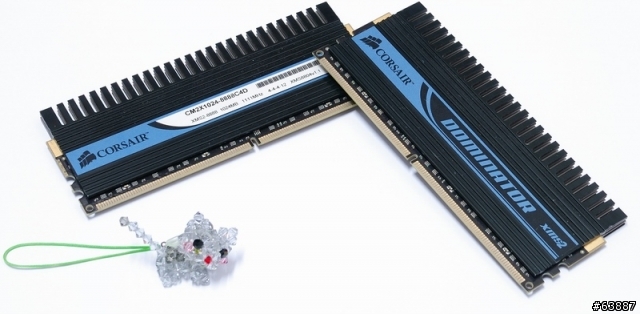

搭配CORSAIR Dominator TWIN2X2048-8888C4DF做測試
此型號個人已經在DDR2使用好長一段時期的DRAM模組,到現在依然強悍

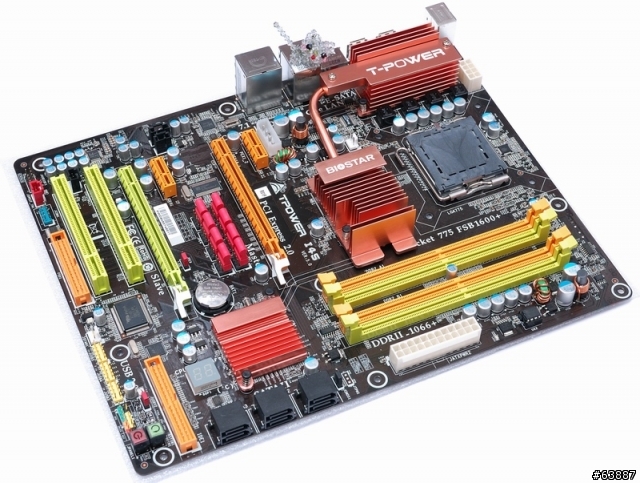

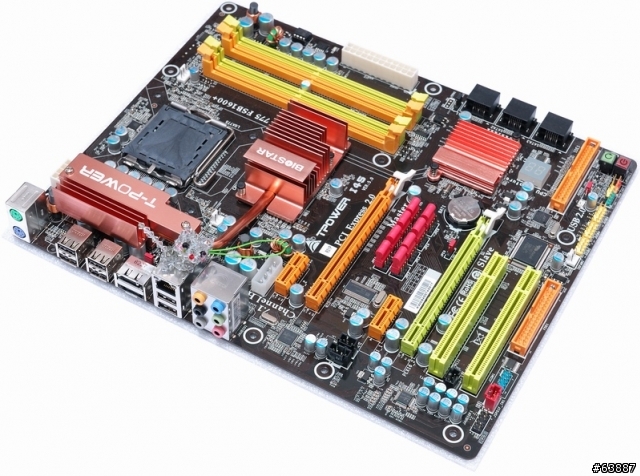

BIOSTAR TPOWER I45主機板

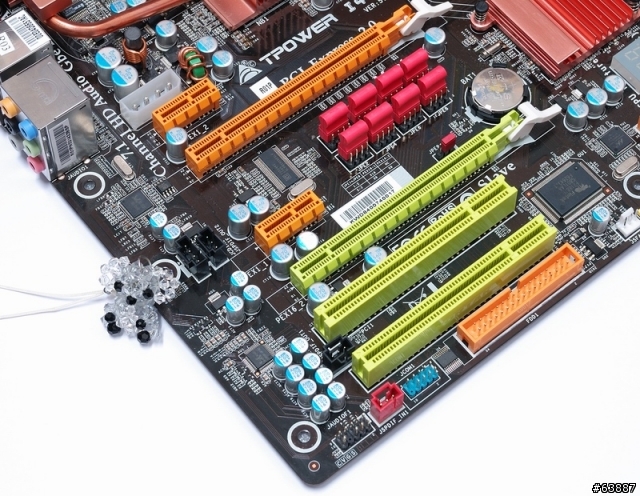

主機板左下
2 x PCI-E X16(支援ATI CorssFire X8+X8技術)
2 x PCI-E X1
2 x PCI
1 x Floppy
PCI這方面的配備相當不錯,都有兩個以上可以供擴充

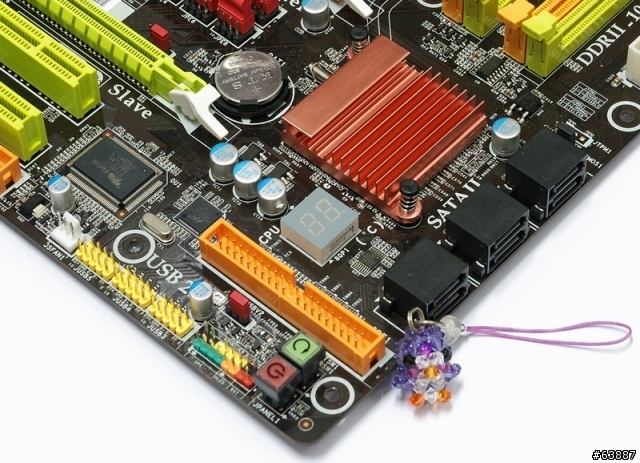

主機板右下
6 X SATAII(南橋ICH10R提供)
1 x IDE
內建除錯燈,Power/Reset按鈕方便使用

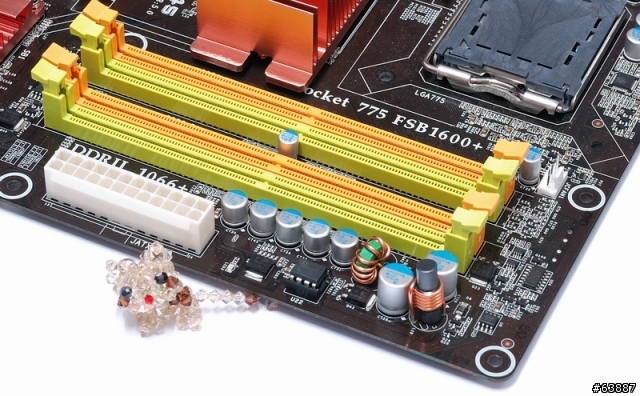

主機板右上
4 x DIMM DDR2,支援667/800/1066
24Pin電源輸入

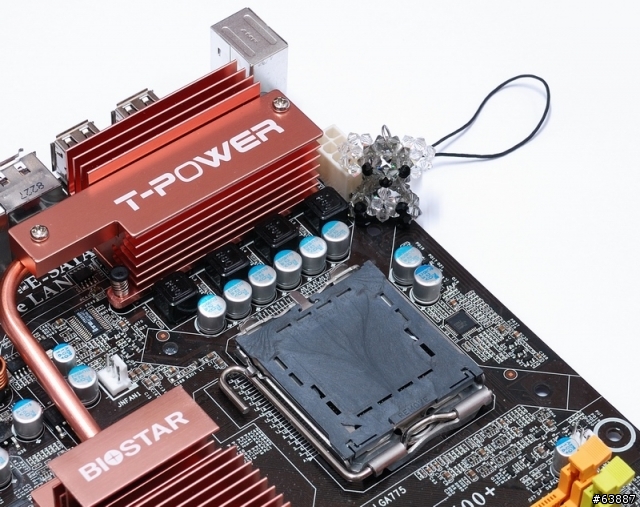

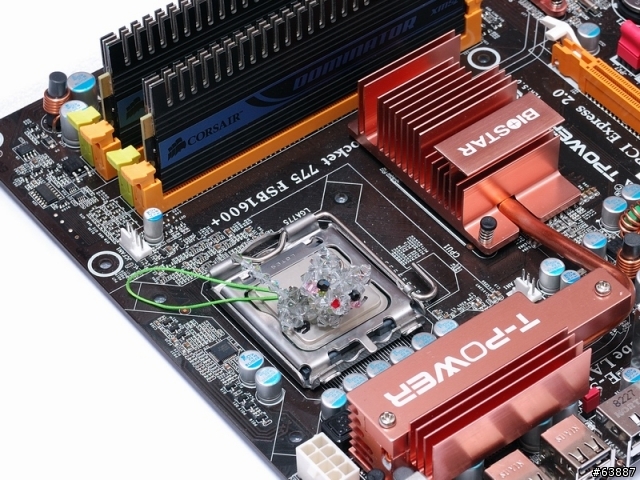

主機板左上
處理器採用四相供電,已經足夠使用
之前遇過供電不足主機板是使用三相供電,65nm 四核心處理器3.5G以上時,超頻會有拉不高的問題
四相供電不管45nm/65nm 雙四核超頻使用都沒有問題,主要是主機板超頻設計要好,會比多相供電更為重要

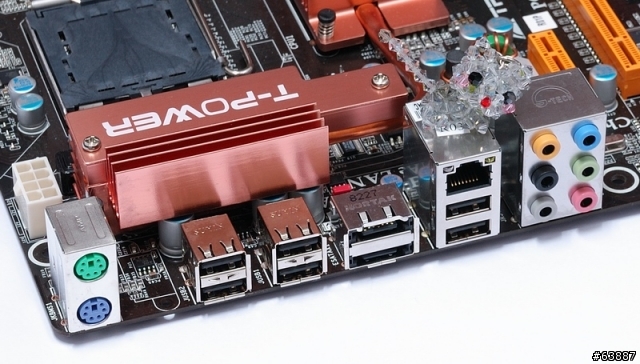

IO部份
2 x eSATA,Marvell 88SE6121晶片提供
6 x USB 2.0

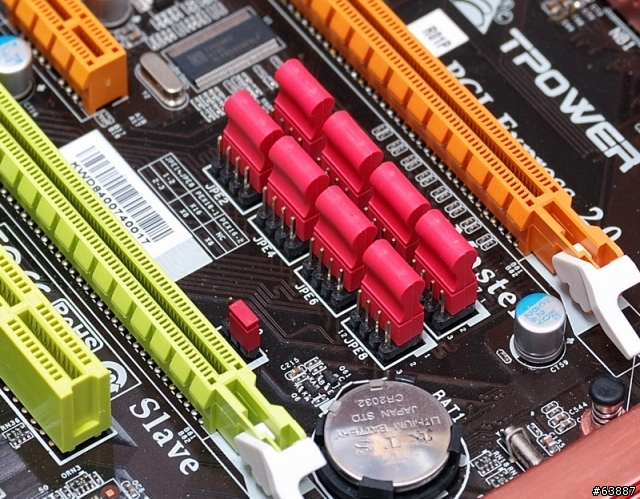

PCI-E Jump
可以使用單X16或是雙X8+X8的設計

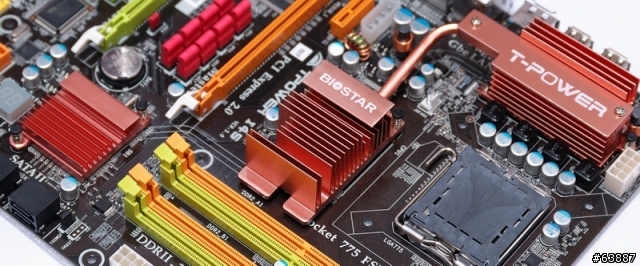

BIOSTAR P45的散熱設計

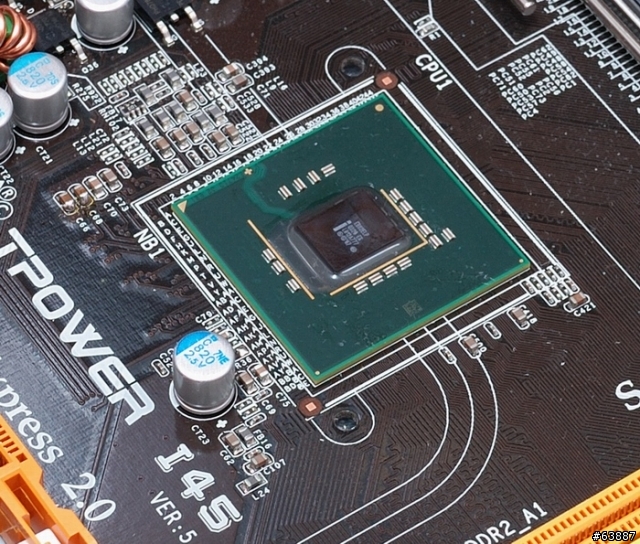

北橋P45晶片



BIOS方面
O.N.E超頻頁面
CPU外頻 100~800Mhz
DDR2除頻選項 667/800/833/1000/1110/1333(使用333Mhz處理器時)
底下有內建MEMORY TEST軟體

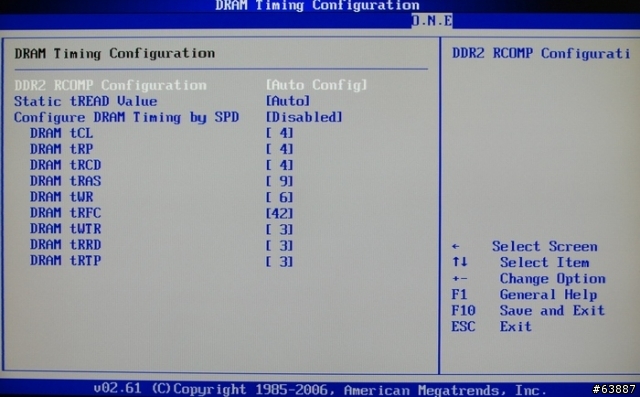

DRAM參數選項

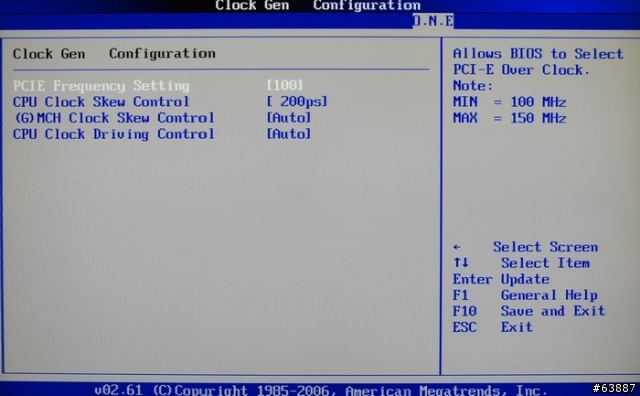

Clock Gen
使用45nm雙核心超頻時,CPU Clock Skew Control選擇200ps對超頻有所幫助

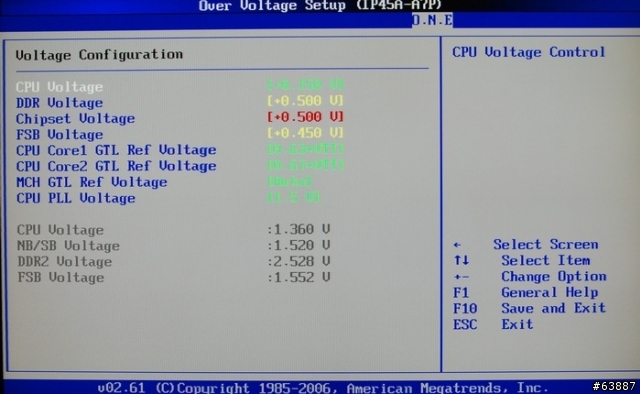

電壓頁面
CPU Voltage -0.200~+1.300V
DDR Voltage +0.05~+1.850V
Chipset Voltage +0.025~+0.700V
FSB Voltage +0.025~+0.750V
CPU PLL Voltage 1.5~1.8V

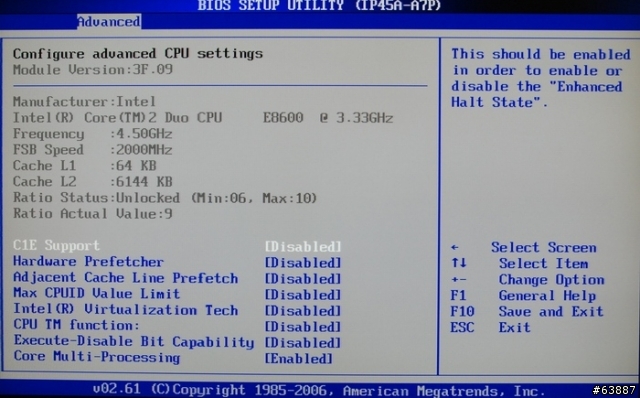

CPU資訊選項

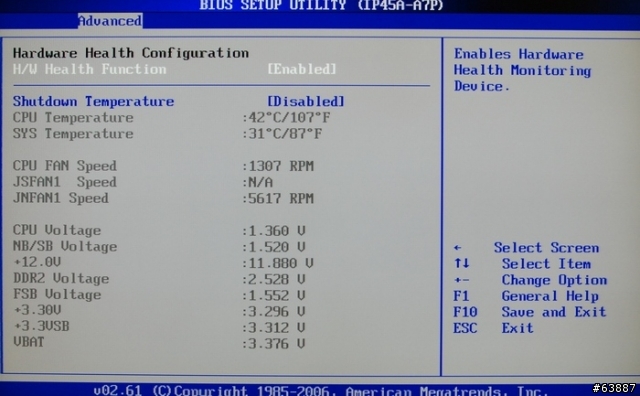

Hardware Health

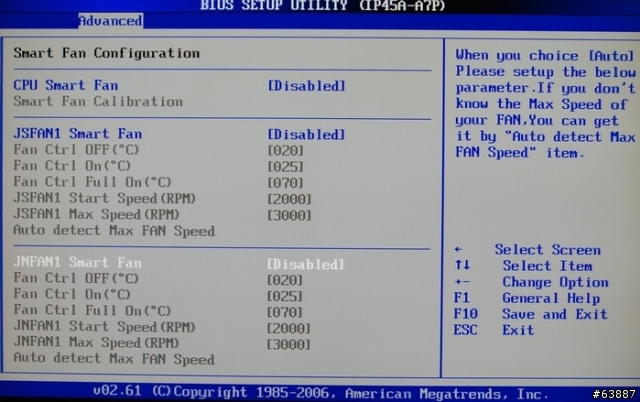

有風扇轉速智慧型控制功能


BIOSTAR這次在P45上面的BIOS,比起先前自家的P35之BIOS
有很多大進步,除了選項增加很多外,也把電壓範圍大幅加大,有利於超頻時的運作

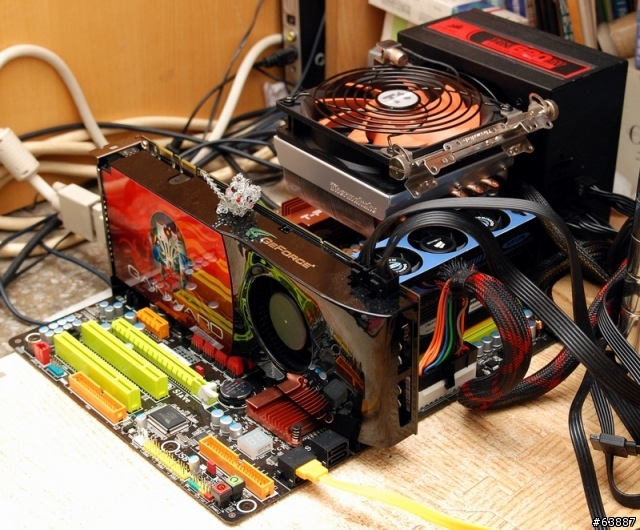

測試平台
CPU: INTEL Core 2 Duo E8400/E8600 & Quad Q6600/QX9650
MB: BIOSTAR TPOWER I45
DRAM: CORSAIR Dominator TWIN2X2048-8888C4DF
VGA: GAINWARD BLISS 9800GTX 512MB
HD: Seagate 7200.10 320G
POWER: Corsair HX620W Modular Power Supply
Cooler: Thermaltake BigTyp VP

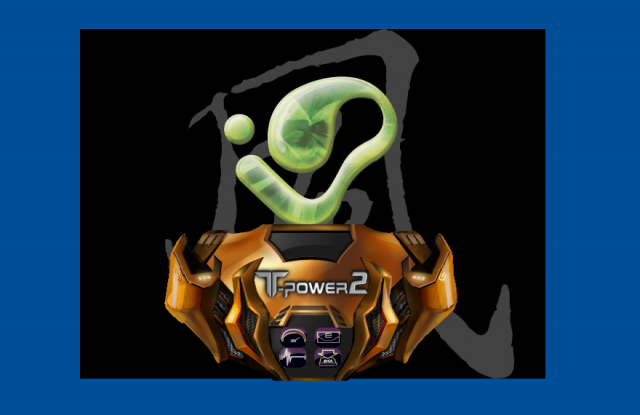

TPOWER2 OS軟體

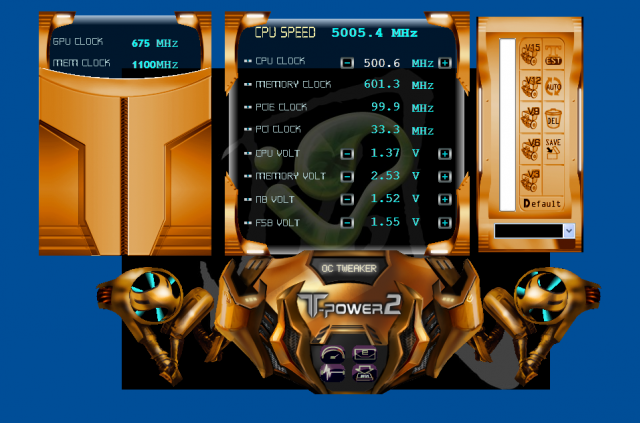

超頻調效功能


溫度電壓與風扇轉速控制功能

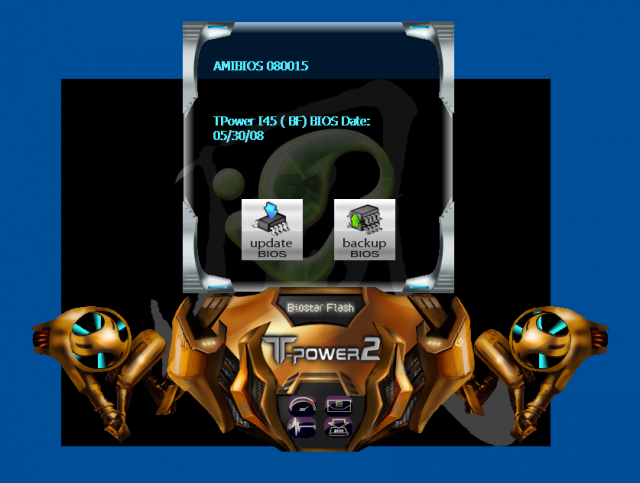

更新備份BIOS功能



E8600體質測試

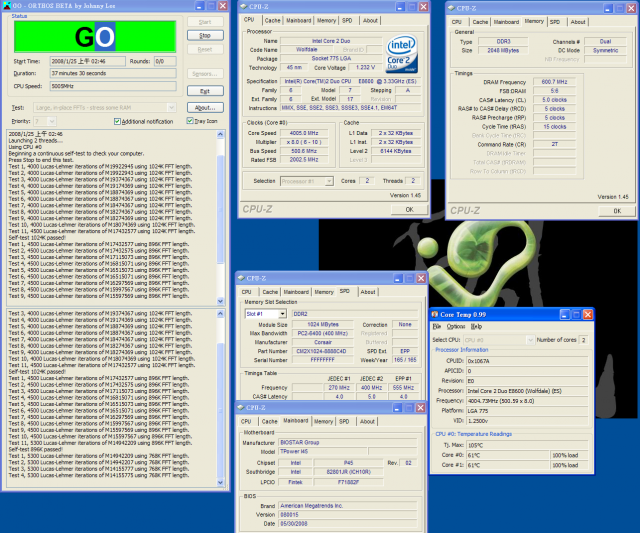

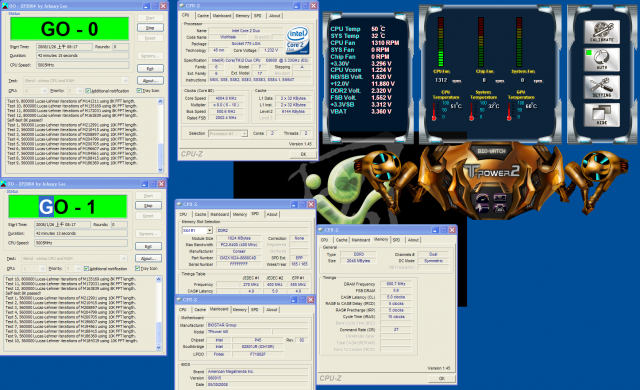

CPU/DRAM=>500/1200
4000Mhz,1232V,2 x SP2004穩定


CPU/DRAM=>500/1200
4500Mhz,1.416V,2 x SUPER PI 32M穩定

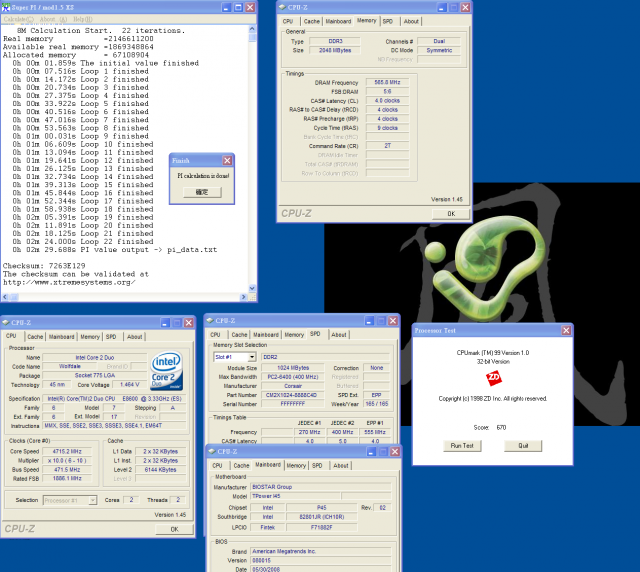

衝一下E8600極限
471.5X10=>4715Mhz,1.484V
SUPER PI 8M+CPUMARK99


E0製程雖然在極限總時脈沒有太大的提升,與先前個人測試過的E8500差不多落在空冷4.7G左右的水準
不過在電壓與溫度方面卻有明顯的下降,更可進一步降低耗電量


四相供電是Intel規範下的規格
之前也碰過P35主機板搭配四相,超頻勝過八相以上的高階主機板的狀況
再來看四相供電在四核心下的表現

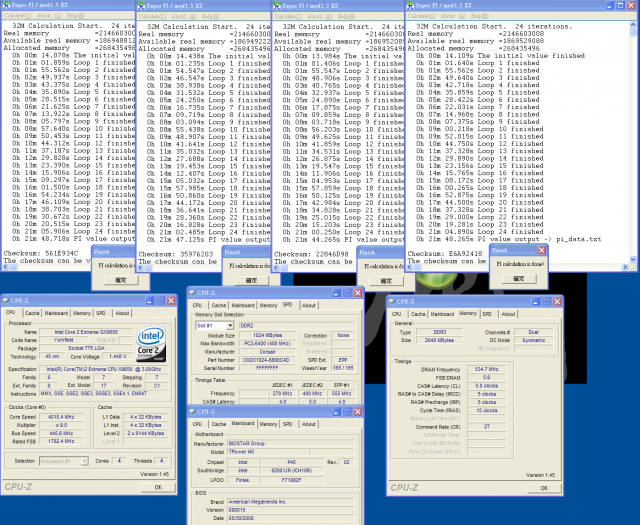

QX9650
445X9=>4010Mhz,1.448V
4 x SUPER PI 32M穩定


Q6600
450X8=>3600Mhz,1.480V
4 x SUPER PI 32M穩定


這兩顆四核心外頻能力都不算好,比較驚訝的是在外頻方面的表現
先前其他像是X48在配QX9650上無法450外頻運作,Q6600也無法460開機
在BIOSTAR P45上就可以跑更高的外頻與較低一點的電壓
除了極限外頻更好之外,四相供電在上面的測試來看也是足夠應付的


DRAM方面的表現
500/1200 CL5 5-5-15,2.320V
2 x SP2004 BLEND模式,2GB滿載穩定

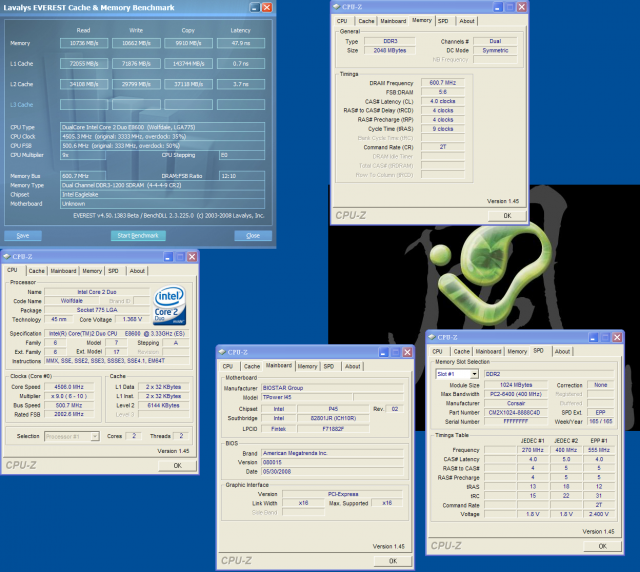

DDR2 1200 CL4 4-4-9
EVEREST記憶體頻寬測試

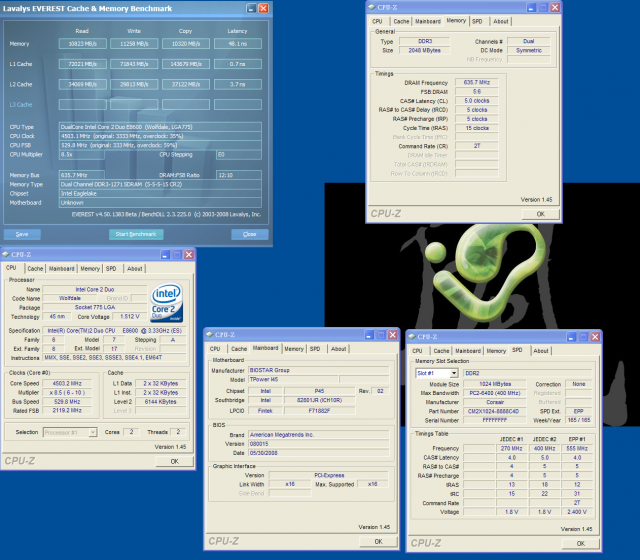

DDR2 1272 CL5 5-5-15
EVEREST記憶體頻寬測試



最後是空冷下衝極限外頻的測試
E8600配上BIOSTAR P45的表現大約落在580~590Mhz
這裡改用外頻體質更好的E8400做極限外頻測試

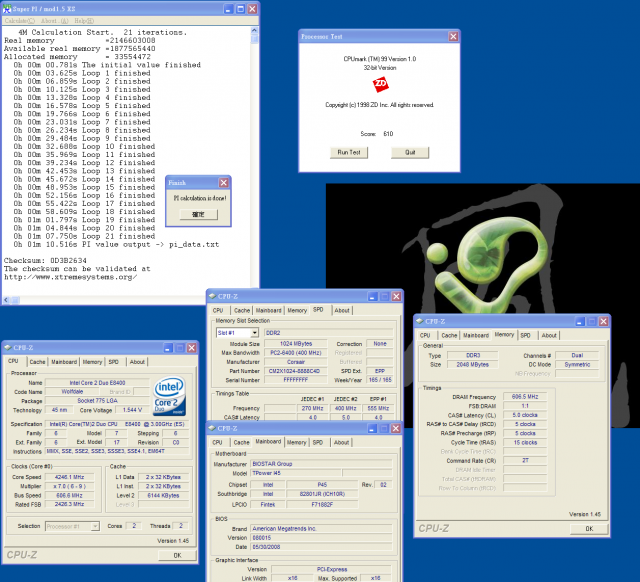

606Mhz SUPER PI 4M

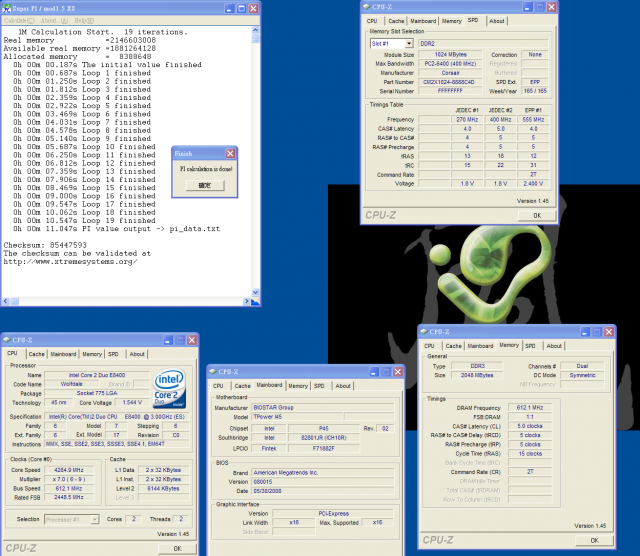

612Mhz SUPER PI 1M達成


第一次在Intel平台以空冷達到600Mhz以上的測試是相當令人興奮
也看到超頻設計為主的BIOSTAR在雙核心外頻極限的超頻能力

BIOSTAR TPOWER I45
優點
1.全日系固態電容.雙PCI-E 2.0設計
2.豐富的BIOS超頻選項與大範圍的電壓
3.雙核/四核處理器外頻表現優秀,尤其會使CPU有機會可以再拉高10~30Mhz
4.DRAM方面也表現不錯,DDR2可以到1200以上的水準,屬於強板等級
5.OS下的TPOWER2軟體整合許多功能,使用上也更方便

缺點
1.電壓間距可以再小一點
2.部份國家能見度不高或是沒有通路

效能比 ★★★★★★★★★☆
用料比 ★★★★★★★☆☆☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★★☆

E8600未來Intel會推出的新雙核霸主,體質方面有些許的進步
雖然不是很大的改變,不過更高的時脈與更好的體質,一直是廠商所努力發展的新處理器目標
E8600 E0把時脈推到3.33G,也讓超頻時4.5G可穩定的電壓往下發展,相信是大家所樂意見到的新產品

第一次接觸到P45主機板,之前看過許多網路討論與測試文章
感覺上P45只是小改版,也好像沒有P35強板可以超到那麼高的外頻,實際使用過BIOSTAR P45後
對這種P45超頻很難超越P35的觀念完全改觀,只要用心設計的P45,在雙/四核處理器上都可以有機會發揮更高的極限
空冷超越600Mhz完成PI 1M的超頻能力,也是目前看到超頻方面極少數最優秀的主機板:)

有著先前965/P35的經驗,相信各廠一開始推出的P45產品線
最入門P45+ICH10R主機板的價位還是會落在170~200美金左右
BIOSTAR此款價位落在180元美金左右,不論超頻能力.用料.規格等方面,相信都有跟各大廠一較C/P值的能力
希望日後還可以看到BIOSTAR可以在P45產品上推出比此款更高階規格的產品,讓消費者在中高階的P45能有更多的選擇

最後請期待windwithme這星期的ComputeX 2008的報導,感謝
