Intel在2008所要推出的晶片組,最主要應該就是高階X48與未來中階P45系列
各大主機板廠都在這兩個月推出多款X48主機板來更新自家高階產品線
相信P45主機板在未來幾個月內也將陸續上市讓消費者看到

X48是X38的延續,體質方面會較好一些
與P35主要的不同在於X48正式支援400Mhz處理器.PCIE 2.0.CorssFire X16+X16等等
未來P45的推出,目前所知是正式支援400Mhz處理器外,其他方面與P35也幾乎相同
X48/P45各為X38/P35的小改款產品,當然規格或支援度方面會好一點:)

DFI推出的X48主機板產品
自家各產品線DK/LT各推出一款,UT最高階產品則有DDR2/DDR3的版本各一款
此次測試的對象是DFI LANParty UT X48-T2R,DDR2的版本
以現在DDR2的效能與低價位對消費者而言是超值的記憶體選擇


產品外包裝,UT高階產品外盒相當大

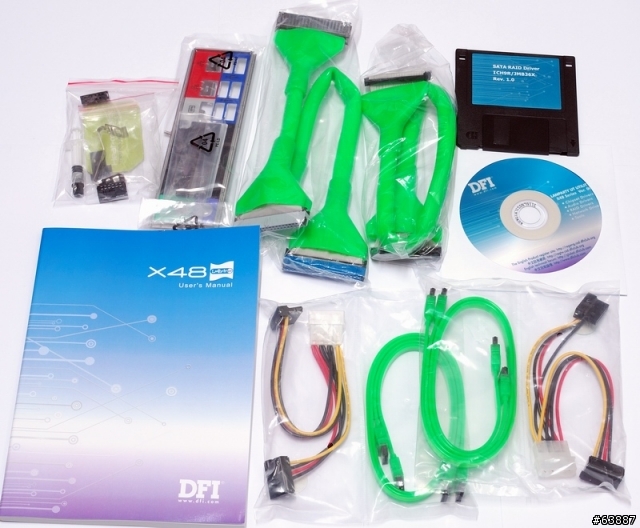

內附的配件
說明書.驅動光碟.軟碟片.相關線材.IO檔板.CorssFire橋接器與散熱膏

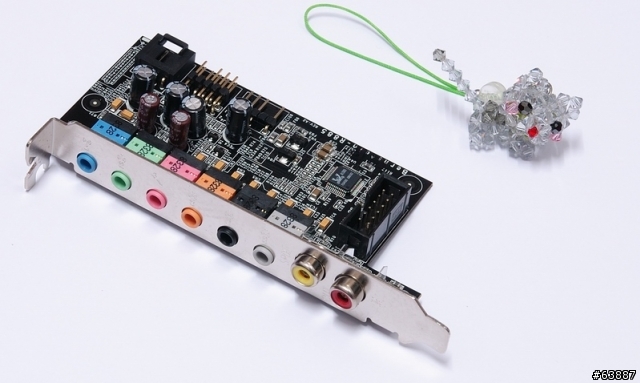

音效模組
Bernstein audio音效卡,Full-Rate Lossless Content Protection的Codec,7.1+2聲道

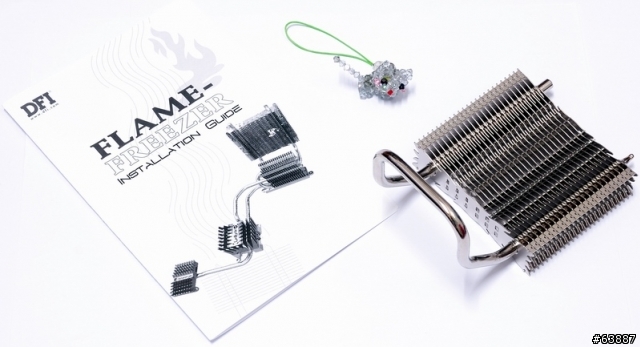

此款UT X48搭配額外散熱模組
FLAME-FREEZER,可放置在Case外部增加主機板散熱範圍

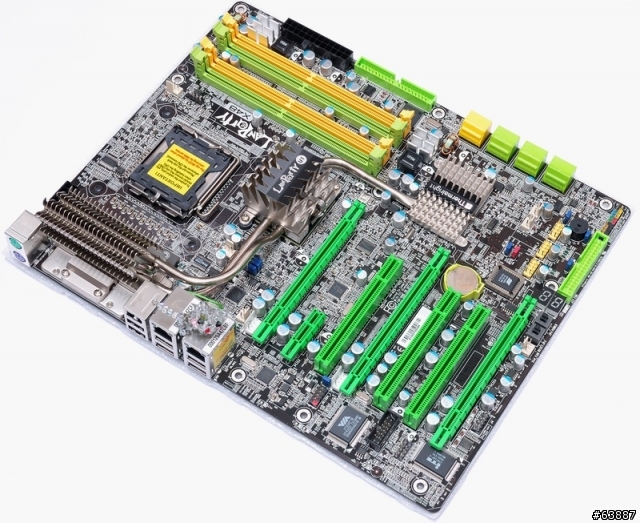

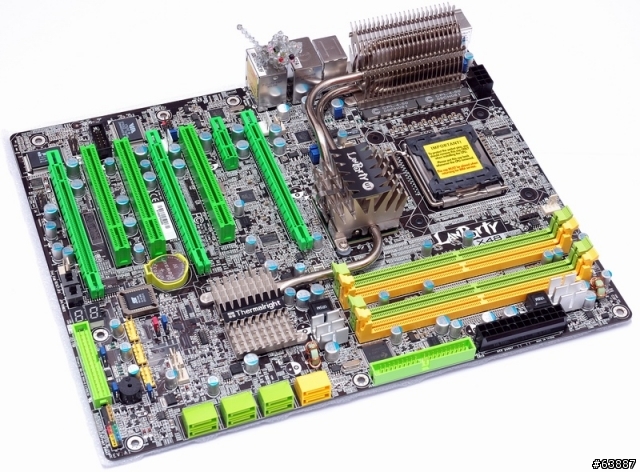

DFI LANParty UT X48-T2R本體
此次搭配知名散熱大廠Thermalright設計之散熱模組,看起來相當炫

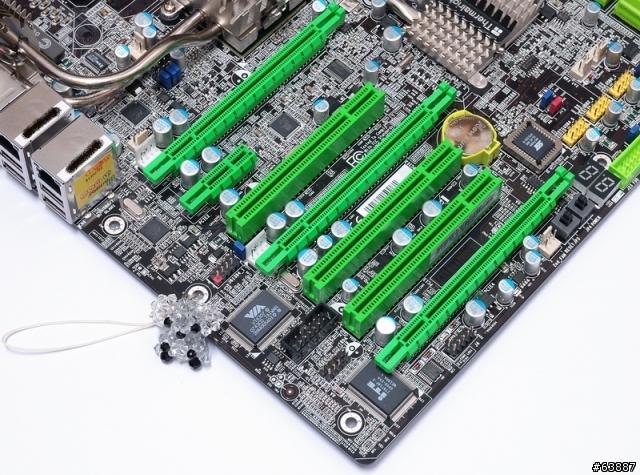

主機板左下
3X PCI-EX16(支援CorssFire X16+X16,剩下PCI-E可加裝physics物理加速卡)
1X PCI-EX1
3X PCI
VIA晶片上方為音效模組之連接Port
右下方為除錯燈與Power/Resrt功能鈕

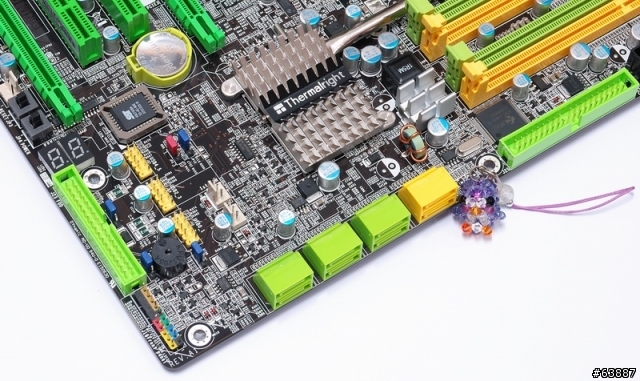

主機板右下
1X Floppy
8X SATAII(ICH9R+JMB363)
ICH9R支援RAID 0,RAID 1,RAID 0+1,RAID 5
JMB363支援RAID 0,RAID 1
南橋散熱器上寫著Thermalright證明其血統

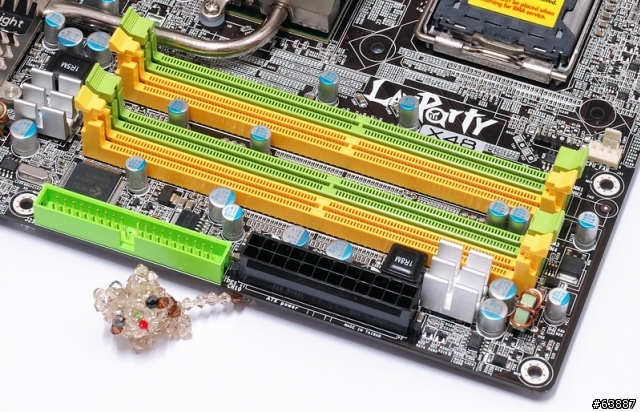

主機板右上
1X IDE
4X DIMM DDRII 支援667/800/1066

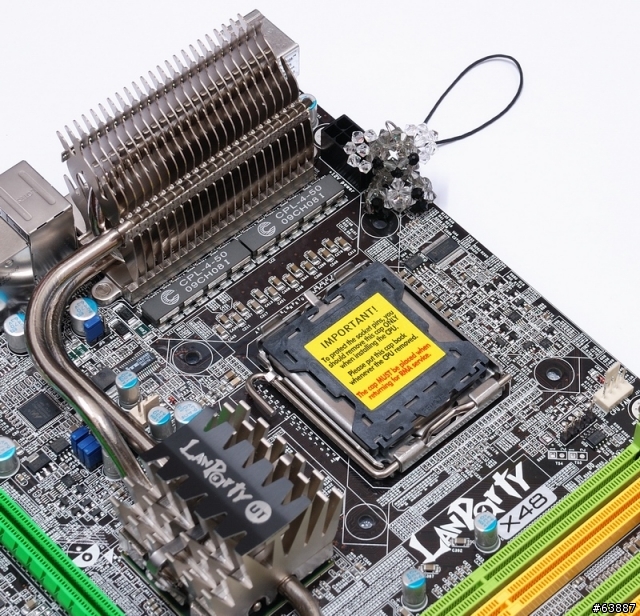

主機板左上
LanParty UT系列使用八相數位PWM供電,為產品最大特點
目前三大廠也在強調節能省電的技術與議題,DFI使用數位供電在耗電量使用率上也有不錯的表現

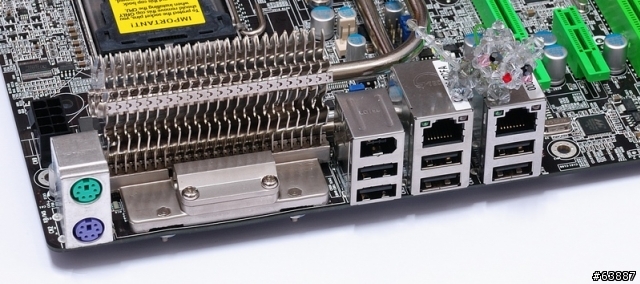

IO部份
6X USB 2.0
1X 1394
2X Gigabit LAN(支援Teaming功能)
此處也為FLAME-FREEZER安裝的位置

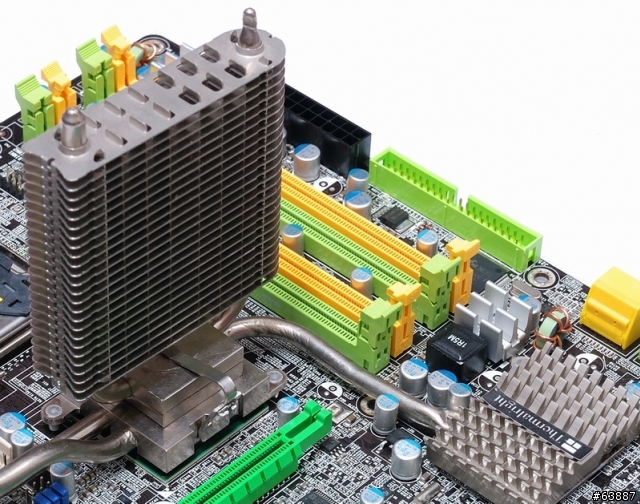

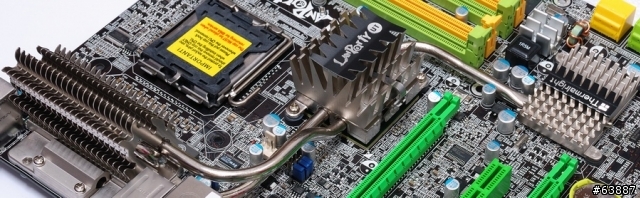

DFI UT X48所採用的散熱模組-Thermalright設計製造


北橋部份
可以自行把上蓋拆除,加裝HR-05等更大面積的散熱器

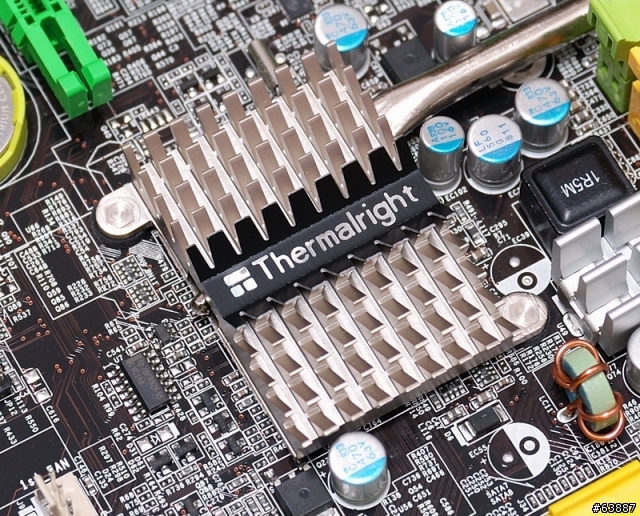

南橋部份
主機板部分掛著DFI,散熱模組部份掛著Thermalright,有為自己品牌強處著墨的功效

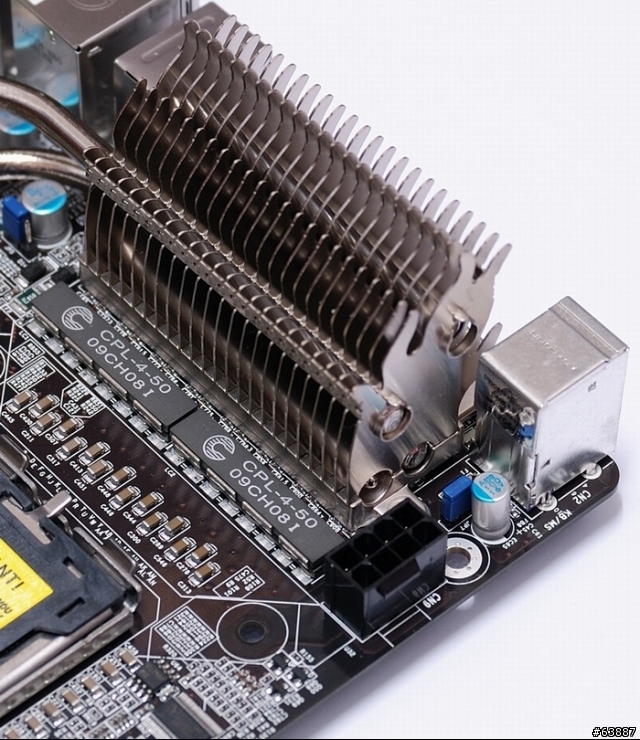

數位供電部份

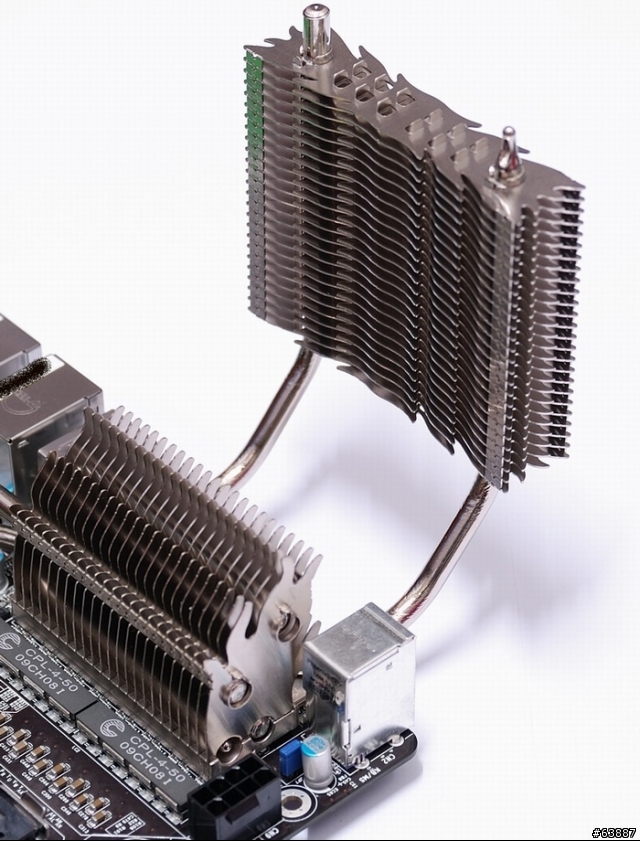

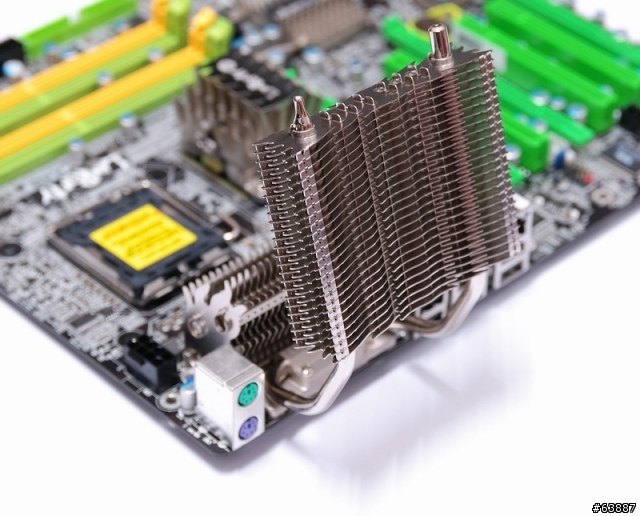

安裝FLAME-FREEZER示意圖
可延伸至Case外部,增加整體散熱面積




北橋散熱片也可以拆下改裝其他更大面積的散熱器

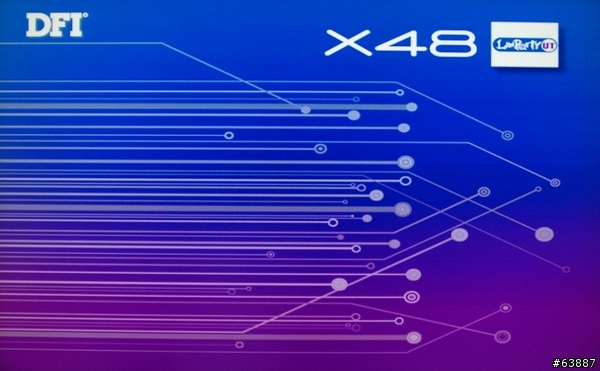

開機畫面

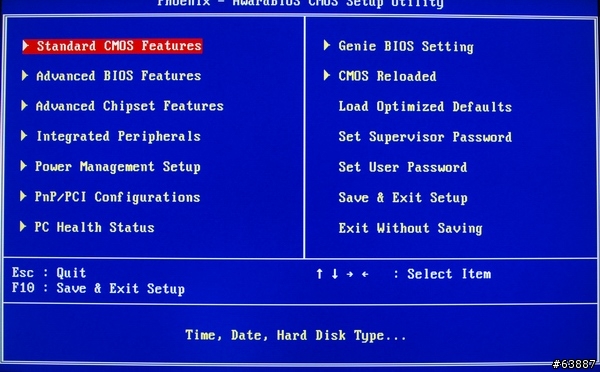

BIOS主頁面

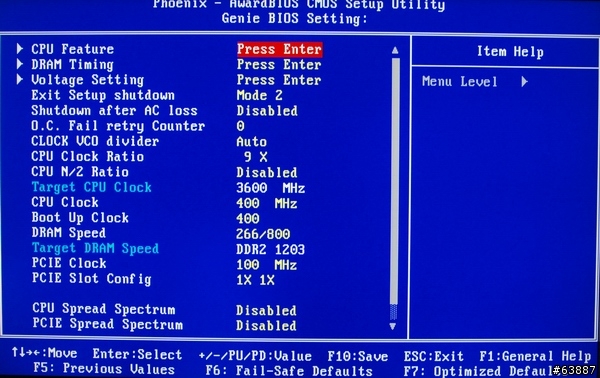

設定主頁面

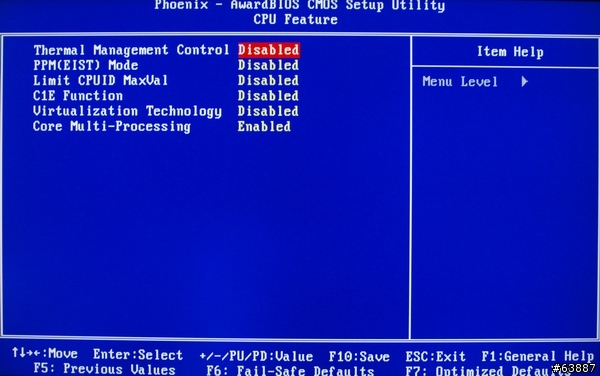

CPU Feature

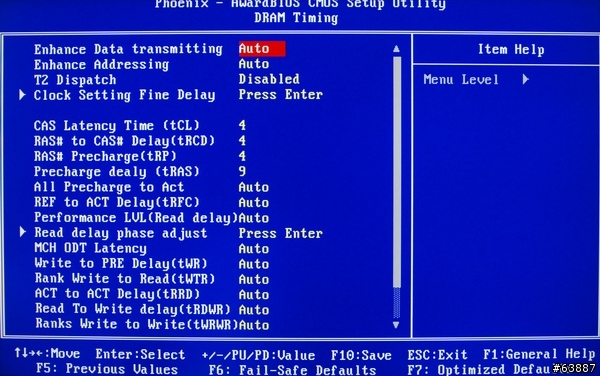

DRAM參數設定頁面


此處為CORSAIR Dominator系列特殊PCB的建議設定

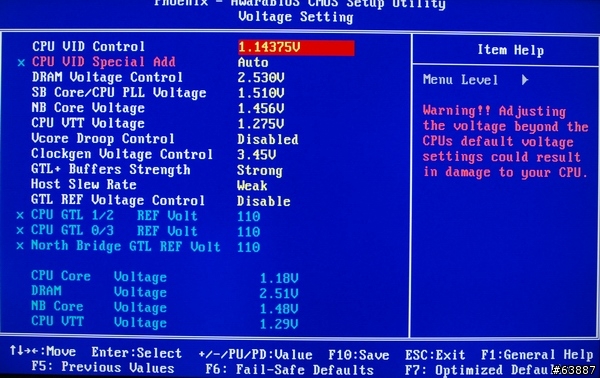

電壓頁面
CPU VID Control 0.90000~1.60000V
DRAM Voltage 1.710~3.040V
SB Core/CPU PLL Voltage 1.510~2.380V
NB Core Voltage 1.265~2.040V
CPU VTT Voltage 1.100~1.603V
Vcore Droop Control,處理器掉壓選項

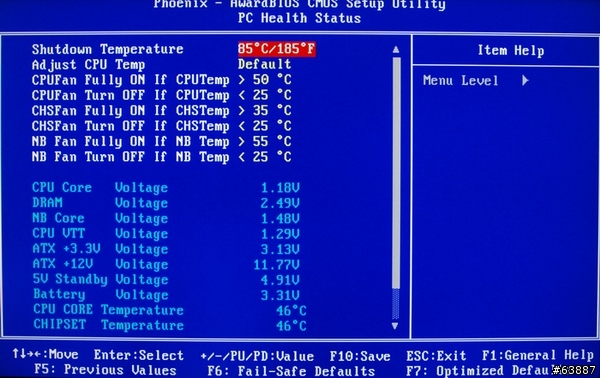

PC Health Status



測試平台
CPU: INTEL Core 2 Duo E8400/Quad QX9650
MB: DFI LANParty UT X48-T2R
DRAM: CORSAIR Dominator TWIN2X2048-8888C4DF
VGA: GAINWARD BLISS 9800GTX 512MB
HD: Seagate 7200.10 320G
POWER: Corsair HX620W Modular Power Supply
Cooler: Thermaltake BigTyp VP

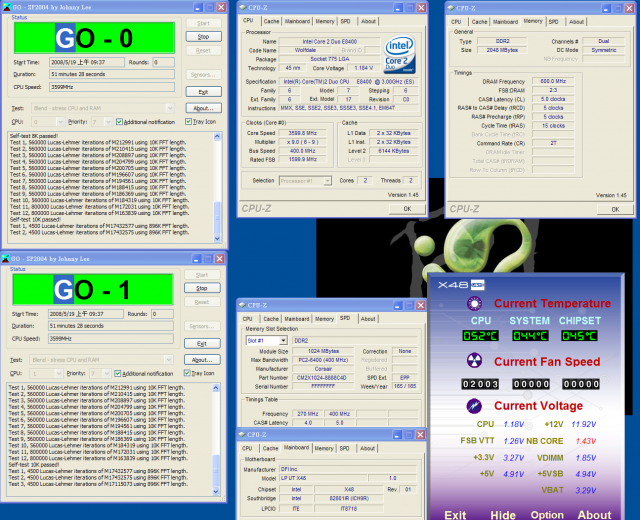

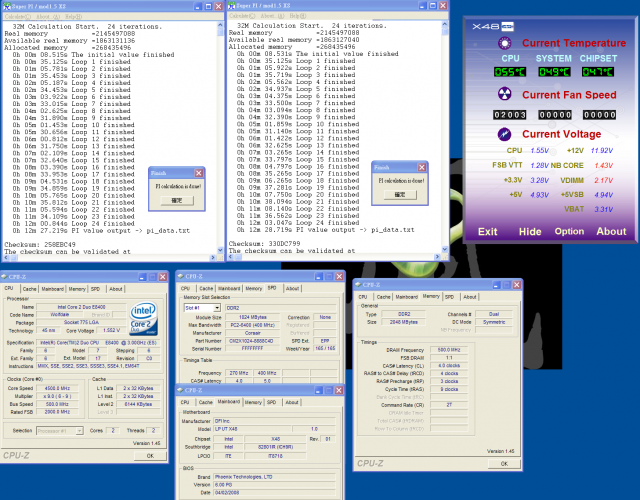

雙核E8400,500Mhz,NB 1.43V VTT 1.28V
雙SP2004穩定


500X9=>4500Mhz,雙Super PI 32M穩定

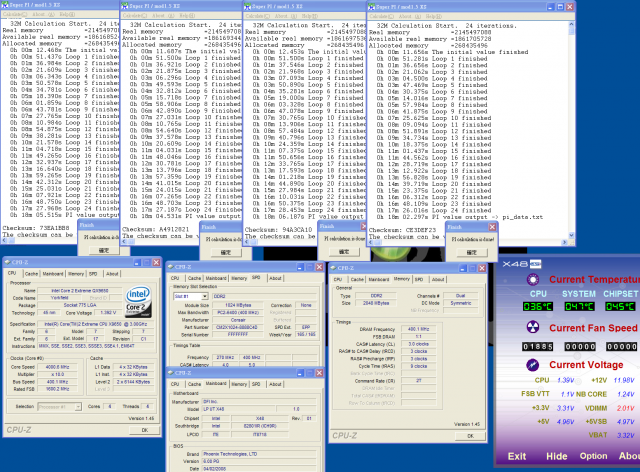

四核心QX9650
400X10=>4G,4XSuper PI 32M

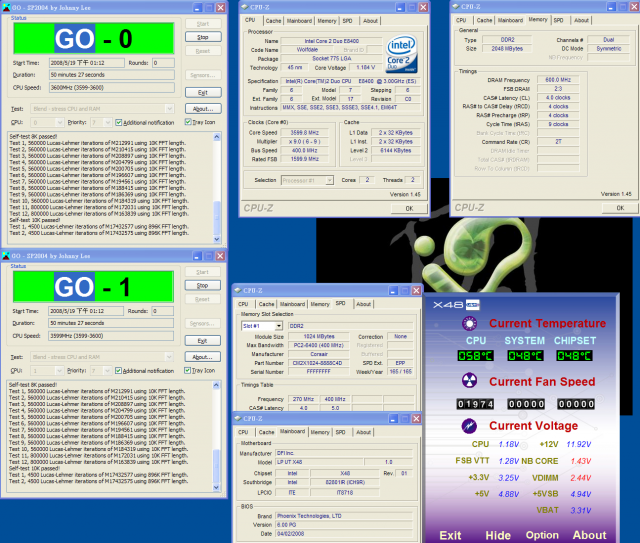

DDRII超頻測試
400/1200 CL5 5-5-15 1.85V
雙SP2004 2GB滿載穩定


400/1200 CL4 4-4-9 2.44V
雙SP2004 2GB滿載穩定


極限DDRII 1279 CL5 5-4-9 2.44V
雙Super PI 32M穩定


DDRII 1200在CL4表現仍然在DFI超頻水準以上,CL5的穩定電壓,是目前使用過所有Intel主機板最低值

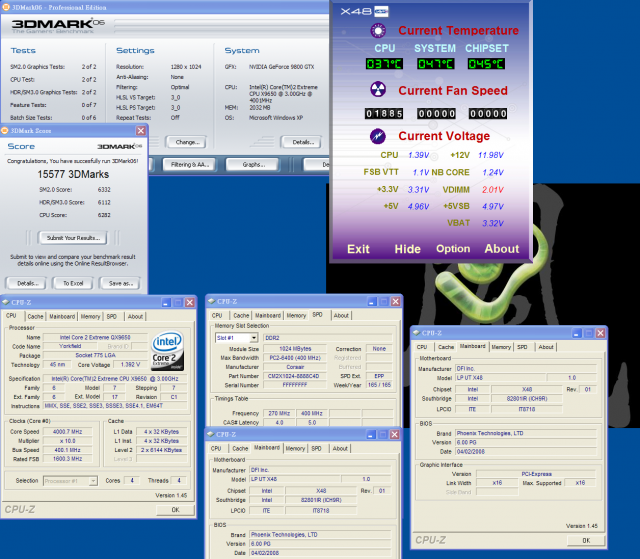

9800GTX 3DMARK2006測試


X48晶片組的優勢在於CorssFire X16+X16雙顯示卡技術與PCI-E 2.0的規格
在CPU極限外頻方面雖然X48沒有比P35優秀,但是用心設計的X48產品還是可以做出接近P35超頻水準
另外,DFI此款X48在DRAM表現上相當優秀,甚至比先前各家P35的表現還要好

DFI LANParty UT X48-T2R總結
優點
1.LANParty UT目前最高階的Intel主機板產品
2.全固態日系電容,雙PCI-E X16+X16頻寬
3.豐富的BIOS超頻選項與廣泛的電壓範圍
4.使用DDRII平價記憶體,DRAM超頻時電壓表現優秀
5.散熱大廠Thermalright量身訂作的晶片組散熱模組

缺點
1.LANParty UT價位偏高,與其他大廠的頂級X48產品價位差不多
2.市場能見度需要再加強

效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★☆☆
外觀比 ★★★★★★★★★☆
性價比 ★★★★★★★☆☆☆

DFI LANParty UT X48-T2R這次上市的時間與其他大廠差不多,沒有先前太晚推出的現象
而且一次推出四款的X48主機板,有UT DDR2/DDR3版本,LT/DK X48等等,產品線相當的充足
加上這四款X48在價格定位方面都有所區隔,讓對X48有所需求的消費者提供更多的選擇:)
