網路玩家們養”動物”抓檔,除在意自己頻寬足不足夠外,最討厭就是遇到每逢大量下載導致分享器癱瘓爆機的窘境;或是多人網路環境下,有限的頻寬都被爆走的動物佔據,其它上網相關工作根本都Lag不用做了,只能眼睜睜看著頻寬被佔住。在這樣的情況下想解決如此問題,那麼具備高Session連線數與頻寬管理功能的網路分享器,就是下載魔人的最佳選擇。


提起這類的產品,經常瀏覽Mobile01電腦區的朋友,應該對先前G.F大所測試的「AXIMCom P2P Gear,抓檔魔人御用分享器」留下深刻的印象,這篇圖文並茂的文章,不但教導了許多頻寬管理的技術知識,也讓玩家發現原來AXIMCom這家公司,還有推出這樣的頻寬管理好物。這回AXIMCom又送來了新產品,包裝不一樣、外觀不一樣,名稱卻同樣叫作P2P Gear?仔細一看型號,原來是PG-116N(舊款為PG-108GM),是IEEE802.11n(Draft)的無線網路升級版,舊款則是11g的版本。
另外原廠給它取了一個不同於一般網路產品的貼切名稱,取名為「網路整流器」,一方面可突顯產品功能特色,一方面也可以和市面上號稱具備Qos頻寬管理功能的網路產品作區別。而AXIMCom P2P Gear PG-116N還榮獲今年Computex Taipei 2008的最佳產品獎項。

外觀功能介紹

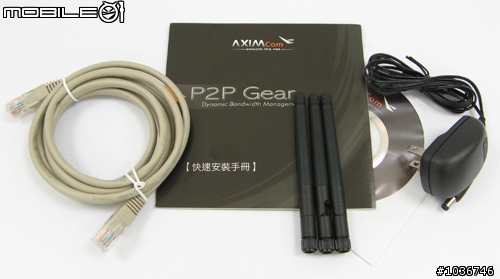

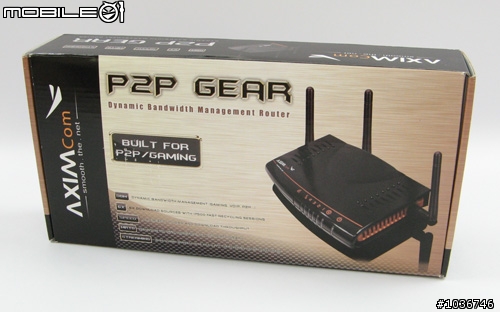

產品包裝配件依舊簡單,詳細操作手冊位於光碟中,變壓器也比一般網路產品還要迷你。質得一提的是使用手冊頗為詳實,而且還有範例應用解說來輔助說明,只是對初學者來說還是有一些門檻在。

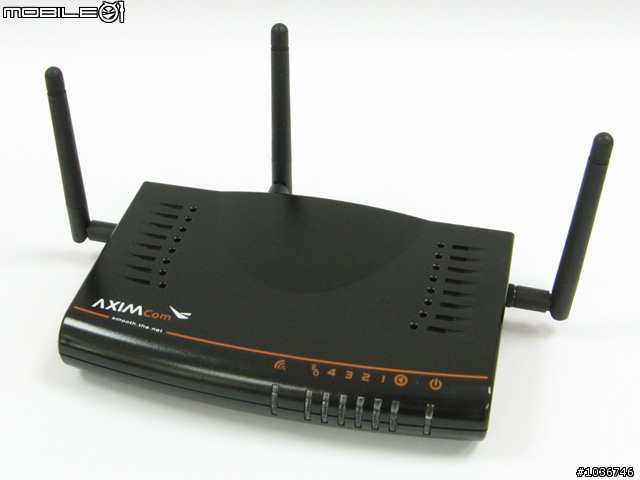

外觀造型更加有弧度設計,並改為黑色塑膠外殼,三組天線不外乎就是應用MIMO收發技術,可加強死角的通訊品質,而這三組2dBi天線如果使用者不滿意,一樣可以自行替換(採標準SMA)。

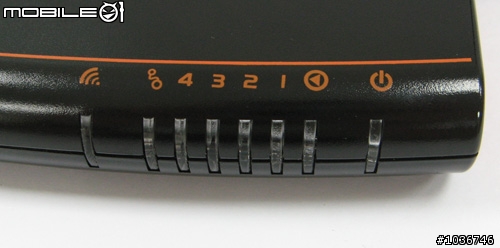

運作燈號簡單明瞭,改用小圖示標示,不過說明書上沒詳細說明其中的含意,由左而右應該是無線網路、WAN埠、區域網路(1~4)、動態頻寬管理與電源指示燈。

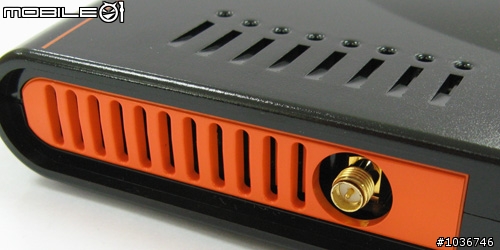

機身外殼的上下左右各部分,都有散熱孔的設計,有助於機器長時間穩定的運作。

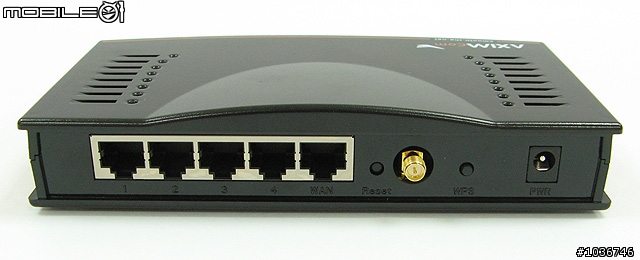

機器的背面,整合了四埠10/100Mbps交換器,還可看到Reset重置與WPS按鍵。WPS(Wi-Fi Protected Setup)是Wi-Fi聯盟目前致力推動的無線網路安全設定簡化功能,有鑒於一般使用者根本弄不懂像是WEP、WPA、WPA2、SSID設定,因此藉由WPS功能即可透過軟體來進行簡化且安全的無線連線設定(這有點像是某B牌的AOSS功能)。不過說那麼多,機器上雖然有這麼一個按鍵,此機目前尚未支援WPS,待未來開放時使用。

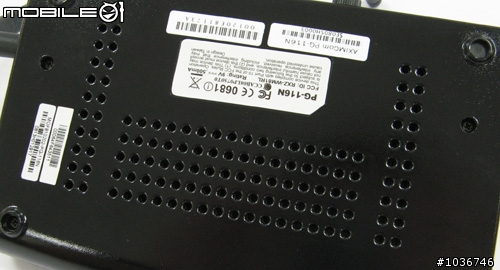

機器底部也是有龐大的散熱孔設計,四個角落應附上軟墊來加強擺設時防滑效果才對。


此機處理器採用Ralink RT1310A,搭配Ralink RT2860RT無線網路晶片,交換器則是IC+ IP175C,記憶體則是兩顆16MB的EtronTech EM638165TS-6G(位於無線網路卡下方)。事實上這樣的晶片組合設計常見於其它廠牌的無線網路產品上,換句話說又是一個公板機+自行研發韌體的產品,不過這回處理器上已經沒有附上散熱片設計了。

韌體介紹
AXIMCom P2P Gear最令人稱道的就是DBM動態頻寬管理功能(Dynamic Bandwidth Management),透過監控網路封包不同的特性,依照應用程式的性質給予優先順序,並動態分配頻寬給各應用程式,讓養動物的人在有限頻寬中,依然可以瀏覽網頁、網路聊天或是進行線上影音。
DBM嚴格來說算是一種手工半自動的頻寬管理功能,和QoS需要手動設頻寬有些不太一樣,運作原理上也不盡相同。另外由於PG-116N硬體的加強,這回最大Session連線數由原本的15000組小增加為17500組,並支援 LRU (Least Recently Used)快速清除回收老舊不用的連線,畢竟Session回收速度太慢也是有爆掉當機的危險。以上單單這兩點,對於養動物玩家來說便有莫大的吸引力,接下來就來看看此機比較特別的設定之處有哪些。

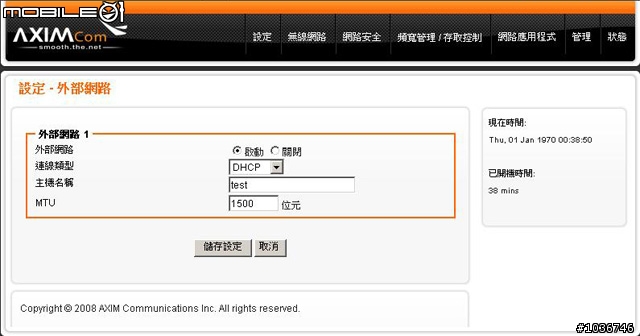

外部網路設定提供DHCP(自動取得IP)、固定IP與PPPoE三種連線方式。無論是內部網路或是外部網路設定,均可調整MTU(Maximum Transmission Unit)值,預設是1500,很接近一般PPPoE ADSL的使用情況,沒必要就別去動它。

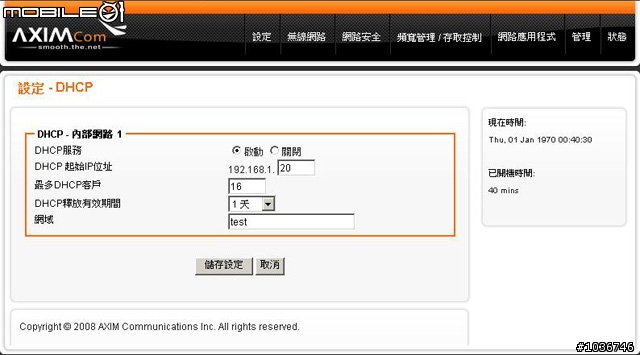

DHCP功能可以設定每次IP釋放時間,最短更新頻率1小時,最長7天。

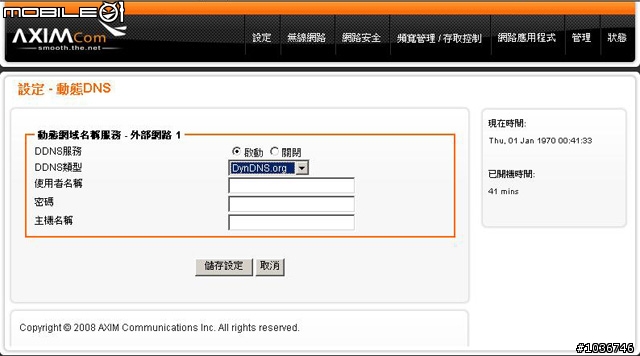

本機支援動態DNS功能,對於浮動IP有架站需求的人來說非常好用,不過只支援DynDNS.org、TZO.com、ZoneEdit.com三個服務網站。

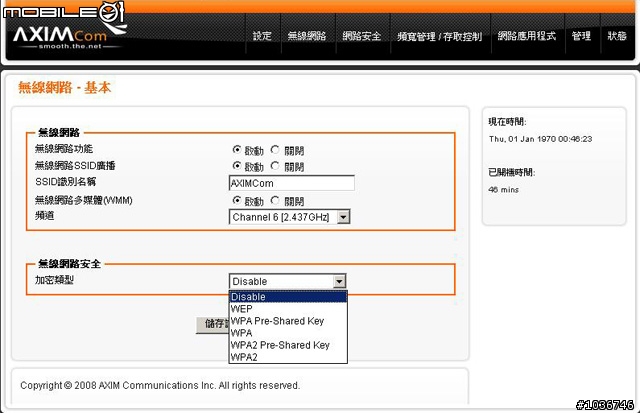

無線網路加密,支援WPA、WPA2、WAP-PSK、WPA2-PSK、WEP 64/128 bits多種加密模式。

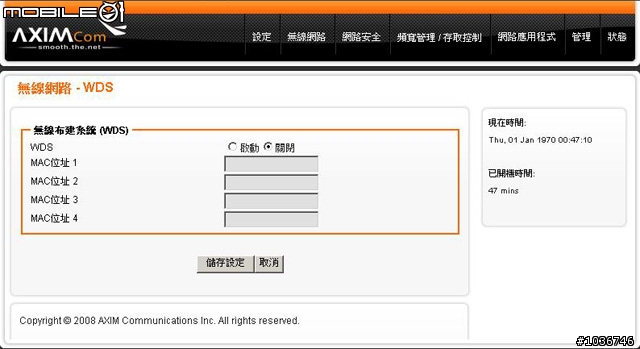

要架設區域較大的無線網路環境,基地台支援WDS(Wireless Distribution System)功能就非常的重要,PG-116N可以記錄4台AP的MAC位址作無線漫遊服務,此處最好再提供中繼(Repeater)與橋接(Bridge)設定選項,功能區分會比較完整。

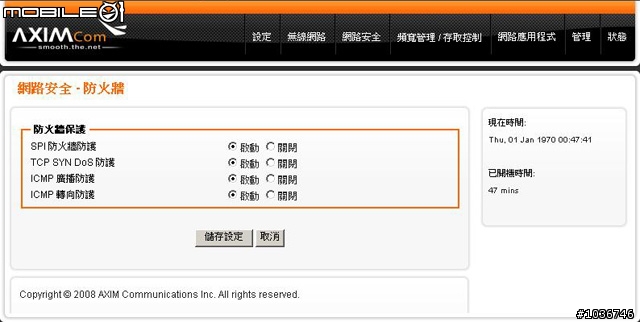

防火牆相關設定,提供SPI、反DoS攻擊、ICMP廣播與轉向防護等。

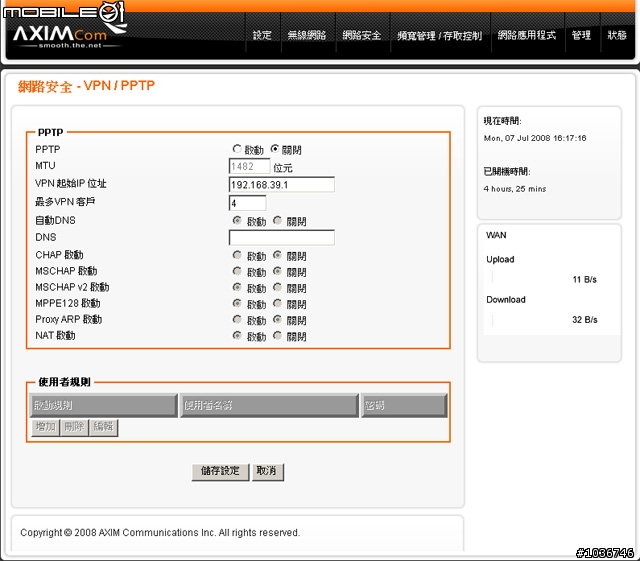

本機尚支援PPTP協定(Point to Point Tunneling Protocol)架設VPN的功能,這是新版本韌體才有提供的服務。

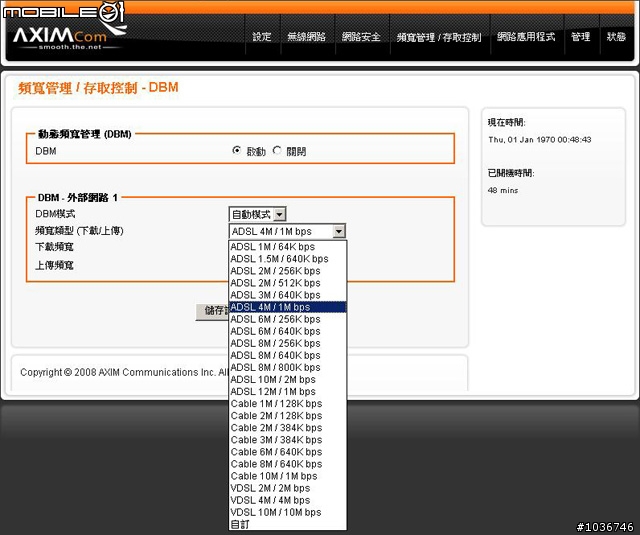

這是DBM管理功能介面,提供自動模式和專業模式兩種,前者只需要在選單中挑選自己的網路頻寬格式即可,後者就是得自己手動填入上下傳的頻寬,單位是Kbps。

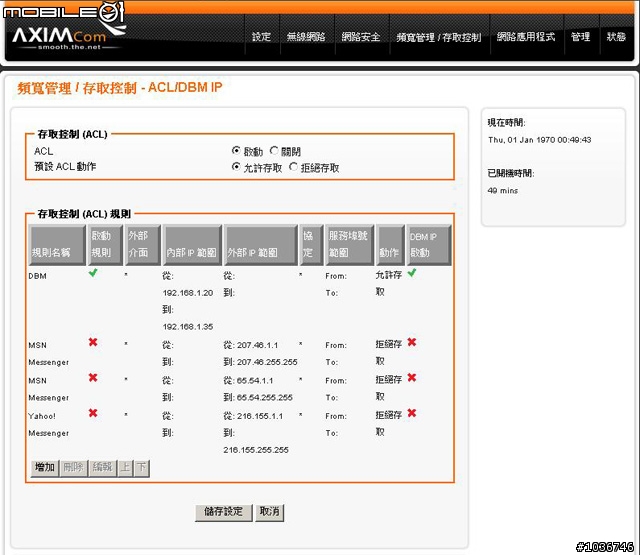

ALC與DBM的存取控制設定,上一代DBM是可以管理8部電腦,這回增加到16部,多一倍的量。另外也可以個別設定ACL動作來阻擋某些網路服務,像是很多公司喜歡封鎖員工的MSN Messenger,就是在這裡設定新增ALC規則即可,只要將提供MSN服務的Server IP位置、使用者相對應的IP位置與網路服務項目輸入封鎖即可,但先決條件就是要知道那些Server IP位置與連接埠資料,這個可拜Google大神就有很多相關資料。

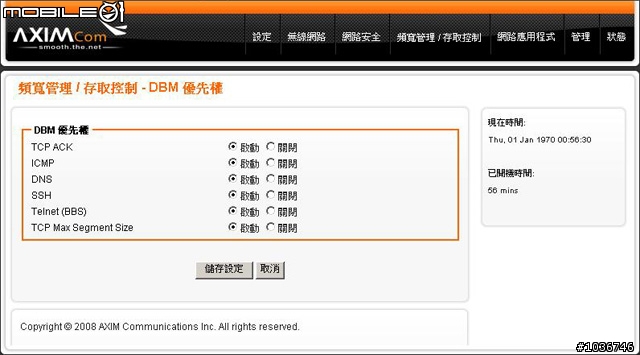

可設DBM的管理優先權,包含TCP ACK、ICMP、DNS、SSH、Telnet、TCP MSS等,一但開啟當相關的封包資料就可享有優先傳輸權。

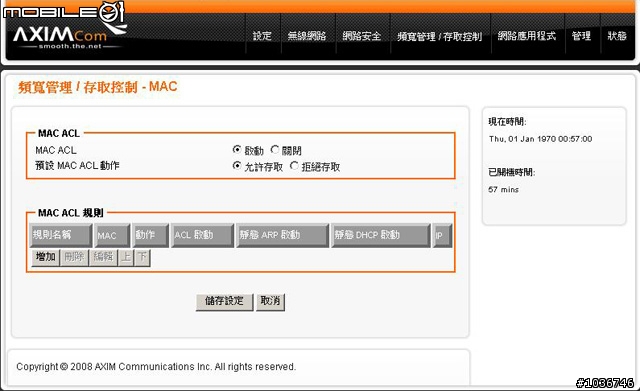

因為P2P Gear的DHCP IP並不一定會位在DBM預設管理的IP範圍內(虛擬IP可能會變動),所以必須手動把電腦網路卡的Mac位址對應到DBM的IP內(MAC值是不會變動的),這樣就可以讓某台電腦一直在DBM管理中。
另外勾選靜態ARP時,可以預防管轄的電腦遭病毒感染時發動ARP攻擊,殃及其它電腦(編按:ARP攻擊俗稱網路剪刀手NetCut,癱瘓Address Resolution Protocol位址解析協定,可造成局部或大範圍的網路通訊斷線與癱瘓)。

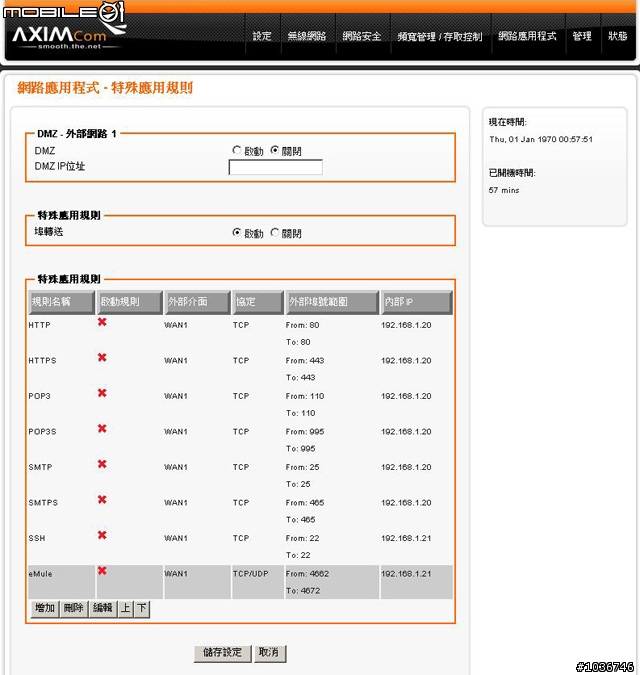

這裡簡單的來說,就是設定內部網路虛擬IP對應外部網路的實體IP的轉換工作,例如某些管轄的電腦想架設FTP網站,就得透過這裡的設定作IP位址轉換,這樣外部網路才有辦法連線進來。當然此機也提供了最簡單的DMZ設定方式(俗稱非軍事區)設定方式,不過被指定的電腦就會被暴露在無防護的網路環境下。

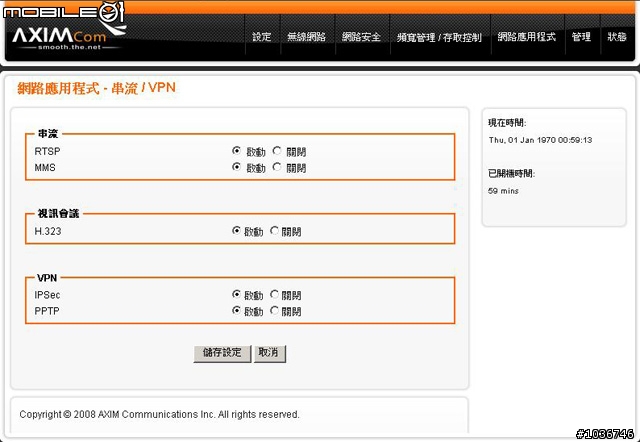

這是此機新的功能,可針對多媒體串流、視訊會議、 VPN作管理,讓品質最佳化。

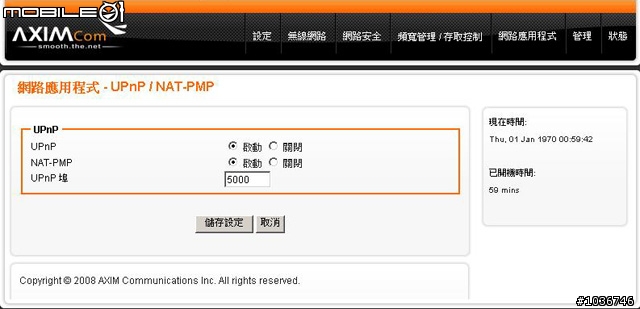

另外也可管理UPnP / NAT-PMP功能是否開啟。

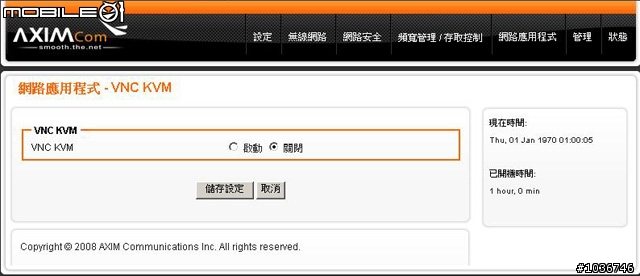

VNC/KVM也是此機才有的新功能,可讓遠處電腦透過網際網路,來遠端遙控P2P Gear管轄的電腦桌面。不過P2P Gear的VNC/KVM功能只支援UltraVNC軟體,其它種類VNC軟體並不適用。

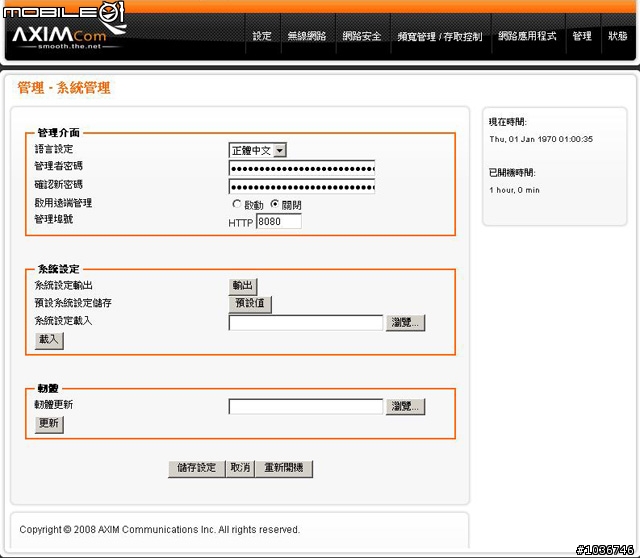

系統管理頁面,除提供語言、密碼等基本管理設定,另外可將此機設定值存檔備份起來,當然韌體升級也是必備的維護功能。提醒大家如果管理埠號有設定的話,連線管理此機時HTTP網址須全數鍵入才可以連線。

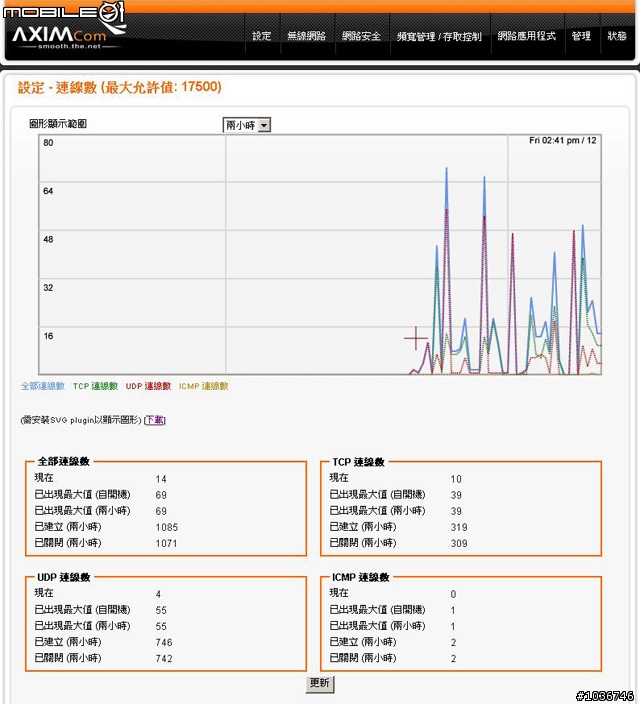

MRTG流量與狀態監控頁面,提供P2P Gear各種連結狀態與資訊。新版韌體則在每個設定頁面都有提供WAN部的上傳與下載的頻寬傳輸資訊,可以即時檢視P2P Gear的傳輸情況。

試用心得分享
測試的網路環境為ADSL 4M/1Mbps,筆者用eMule下載約20多個檔案,當下載最快衝破360~400KB/s時,還故意同時開好幾個視窗觀看網路線上影片,無論是影片的即時下載的播放流暢度,聲音的反應上都相當不錯,加上瀏覽網頁或線上聊天也都正常,看來DBM發揮不小作用(因為關掉DBM後一陣子,就聽到同事發出哀嚎聲…),即使後來影片已經有出現小頓挫的情況,但影響其它網路作業情況並不嚴重,最後觀察一下P2P Gear監控的Session數,原來已經累積到7000~8000之譜,好險還沒破表,當然P2P Gear依就能穩定運作沒死在一邊。

另外,筆者也針對11n無線網路部分單純作一下簡單的頻寬測試,使用的是SiSoftware Sandra XII SP2c所提供的無線網路測試能,測試時無線網路未設定安全加密,傳輸距離為一公尺無障礙物遮蔽。雖然測試結果最高無線頻寬約在50Mbps(6MB/s左右)上下跳動,單單數字乍看之下好像不怎理想,不過對該測試軟體的數據來看,已經超越一般11n的無線網路產品,表現算是不錯。


▲11n無線頻寬測試


▲11g無線頻寬測試(對照組)

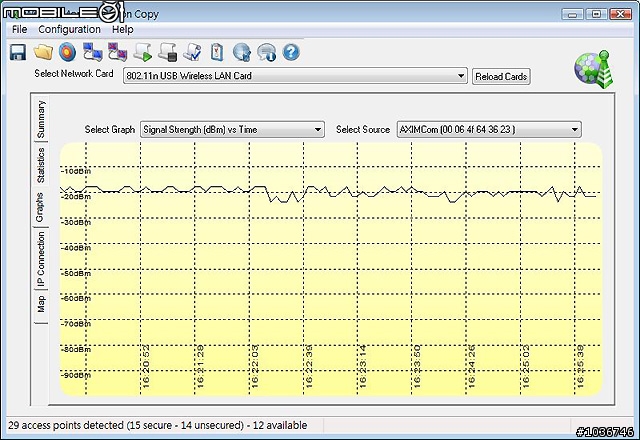

至於無線網路連線品質部分,筆者用WirelessMon V3監控軟體察看了一下,想不到周遭竟然偵測到29個無線網路裝置,干擾情況可說是相當"精彩",在預設的6CH設定下(有其它AP也共用此頻道),可以看到訊號受到一定程度的干擾,但Windows顯示連線速度則是穩定在270Mbps。如果改設定到無人使用的9CH,那麼無線訊號品質就相當穩定,最後附上貼圖供網友參考。


▲干擾較少的9CH頻道訊號


▲干擾較大的6CH頻道訊號

雖然筆者試用AXIMCom P2P Gear PG-116N的時間不算長,不過對該產品的韌體設計留下深刻的印象,因為在筆者所使用過的無線基地台產品中,很少有針對網路頻寬管理功能寫的如此有趣又簡單,簡直就是完全針對線上遊戲與網路下載玩家所量身打造。而且韌體設定嚴格來說並不困難,玩家級設定功能基本上都有,專家級看不懂的設定則是完全看不到,可說是「點到為止,恰到好處」。
不過試用時也發現了一個算是不痛不癢的Bug,就是每次設定Reset後,設定畫面常常就會掛掉得重新登入,另外WPS功能也還沒打開,這部分就請原廠加加油吧。至於產品價格則是落在5500元左右,值不值得投資就看各位看倌的需求與考量了。
