自從2007年開始,FOXCONN也進軍MB市場,開始推出自有品牌的主機板產品
2007年首款推出的就是代號MARS P35的MB,以遊戲.效能.超頻為主打優勢

經過一段時間後,終於又在2008年看到FOXCONN新款自有品牌的MB推出
此次代號為BLACKOPS的MB,使用目前Intel最新款高階晶片組-X48
FOXCONN推出MB產品的速率在市場上並不算快,讓我們看看這款新產品是否真的所謂"慢工出細活"

其MB產品外包裝很龐大,也是個人第一次見到,45x13x29cm規格,可想而知裡面內容物之豐富
外盒圖案也是主打遊戲族群為主

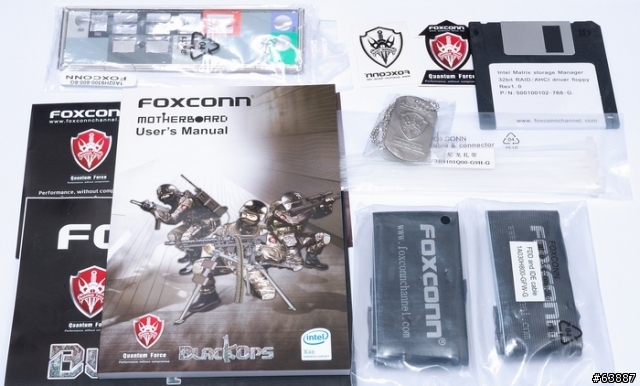

使用說明書.簡易安裝手冊.IO檔板.FOXCONN貼紙.盾牌與IDE排線

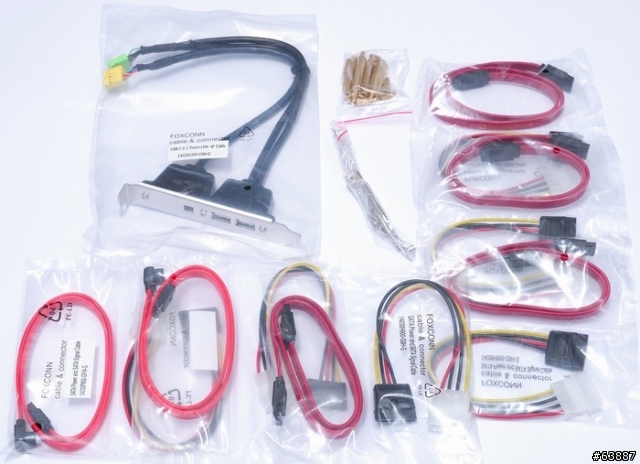

SATA相關排線.USB擴充Port與底座螺絲

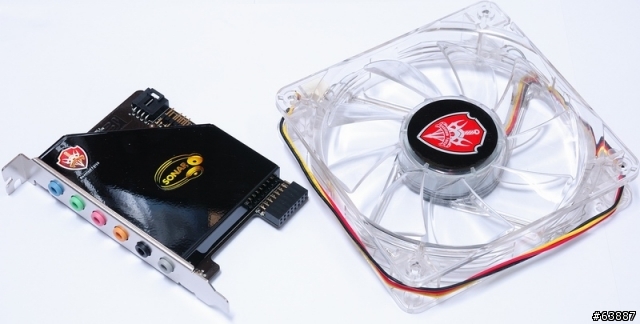

音效卡模組-SONAR Audio,Realtek ALC885晶片,8聲道音效卡
附贈的12cm風扇,使用者可以在Case內額外加裝幫助散熱

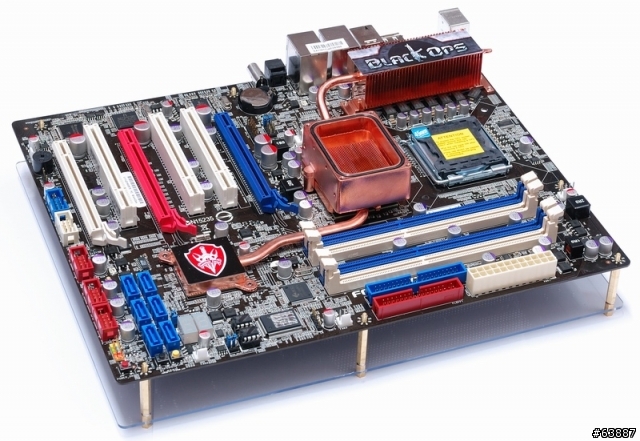

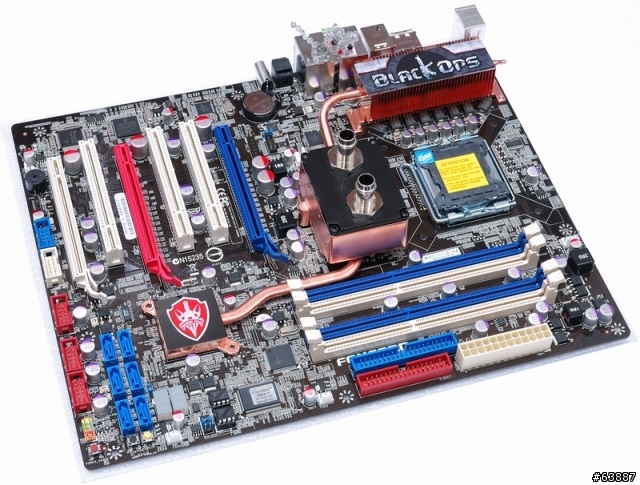

FOXCONN BLACKOPS主體

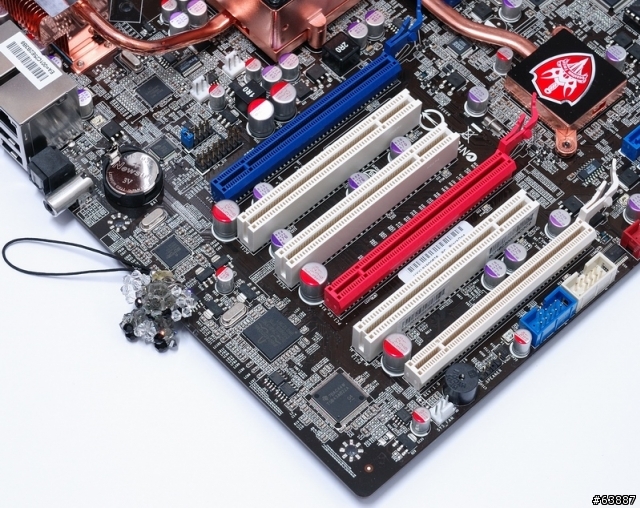

主機板左下
3 X PCI-EX16,支援ATI CorssFireX技術,三卡時為X16+X16+X4運作
3 X PCI
網路晶片使用BROADCOM 5786/5788


主機板右下
6 X SATAII(南橋ICH9R提供,支援Raid 0, 1, 5, 10)
除錯燈號.Power/Reset/Clear CMOS按鈕
雙BIOS設置,旁邊的藍色Jump可自由切換

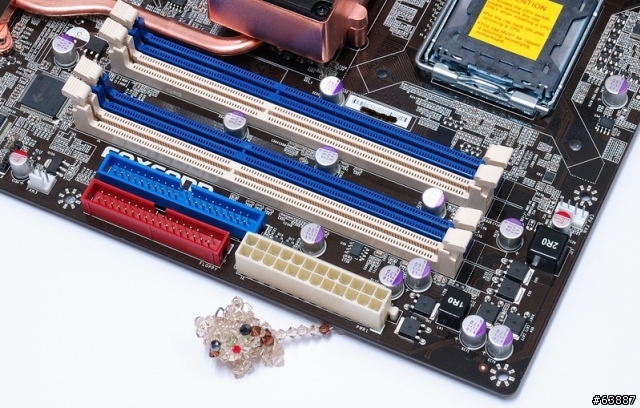

主機板右上
24PIN電源輸入
1 X IDE
1 X Floppy
4 X DIMM DDR3,支援800/1066/1333/1600

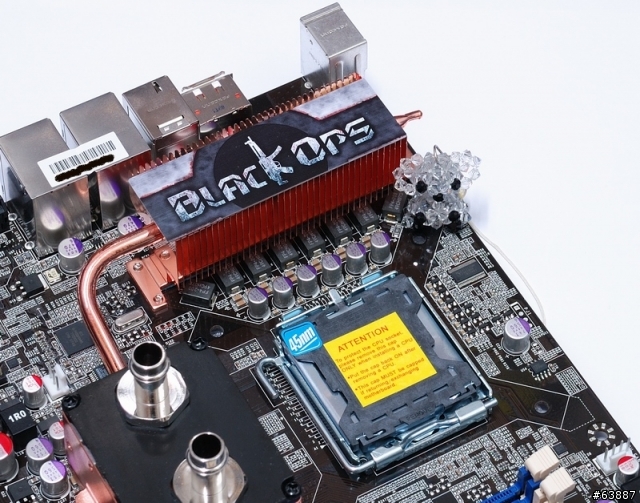

主機板右上
處理器支援45/65nm,雙/四核心
採用八相數位供電

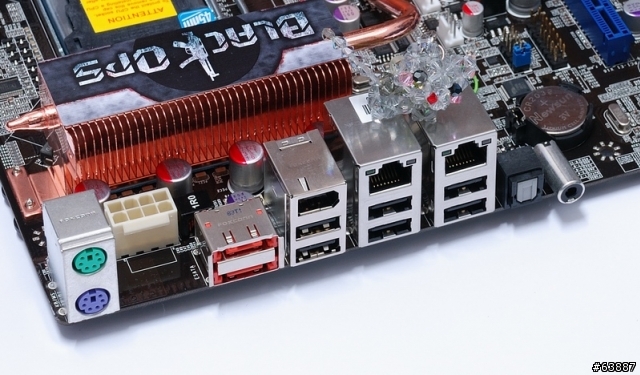

IO介面
2 X eSATA,JMB363提供
6 X USB 2.0
2 X Gigabit LAN

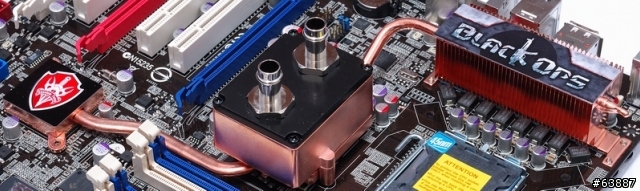

BLACKOPS散熱模組
強調4in1 Quantum散熱方式

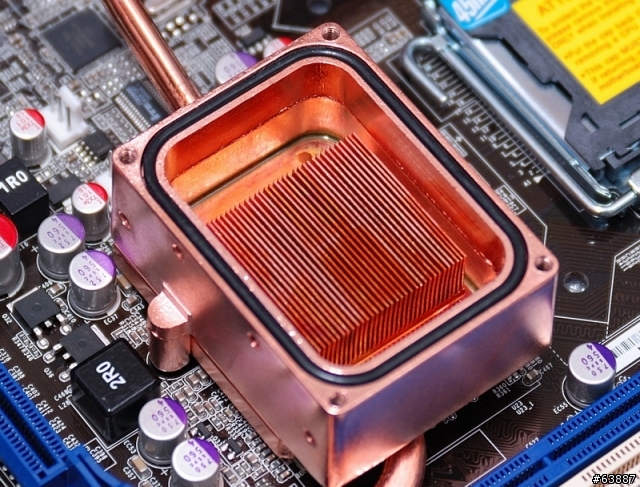

第一種,水冷散熱


第二種,一般被動式散熱

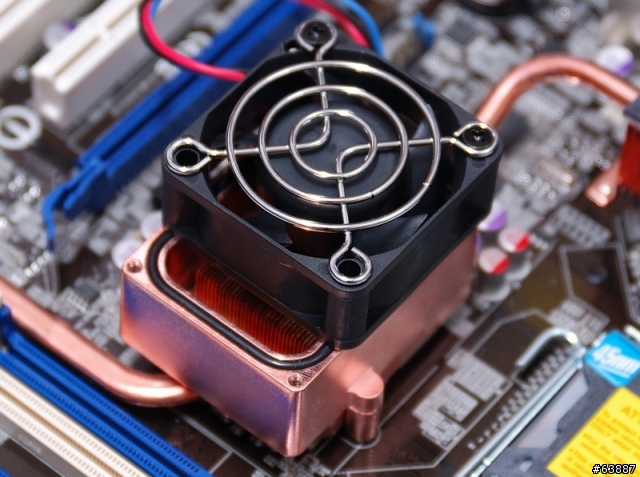

第三種,加裝附贈風扇的主動式散熱

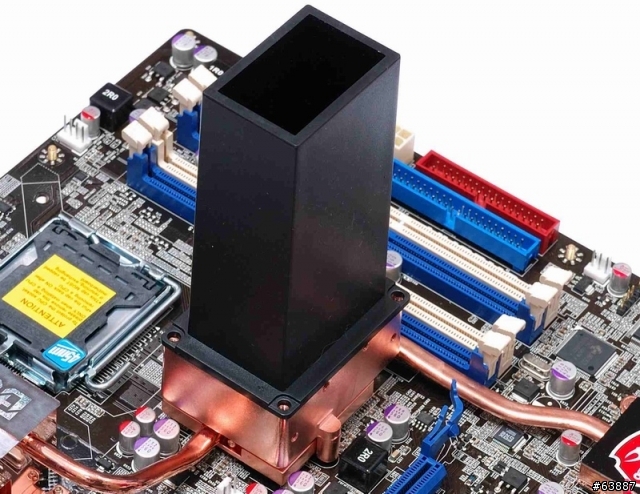

第四種,極限散熱時可以加乾冰或是LN2的設計


也有附贈裸測架,讓超頻時有更好的散熱環境

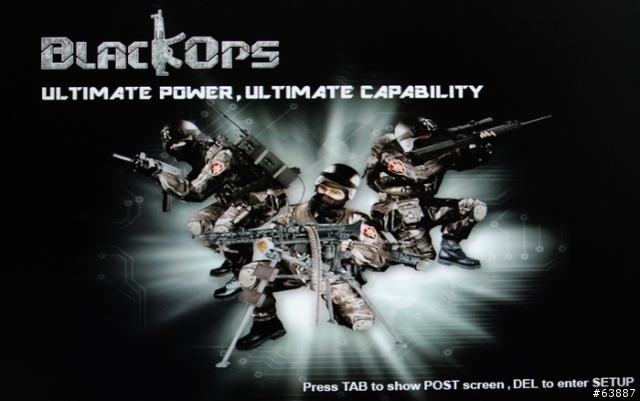

開機畫面如產品的外包裝
FOXCONN也附上可以自行改開機畫面的軟體

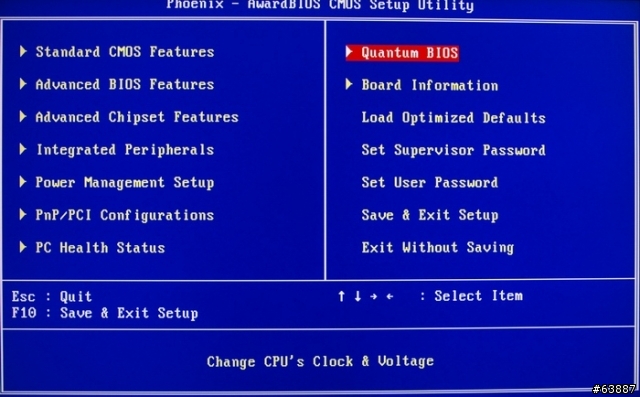

BIOS主要頁面

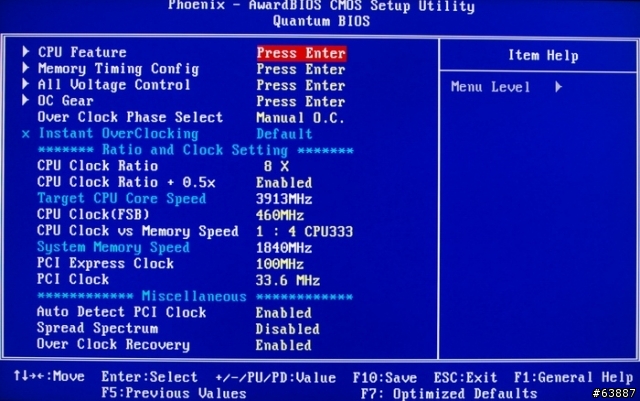

超頻調整頁面

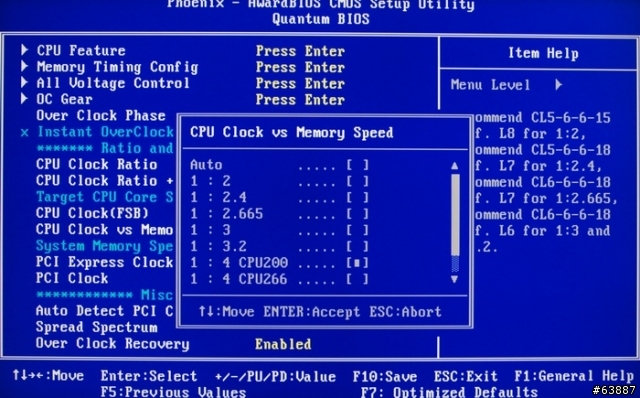

DDR3除頻比率
可以看出在1:4時做的努力,共有四種外頻的CPU對此比率優化,右邊也有建議的設定

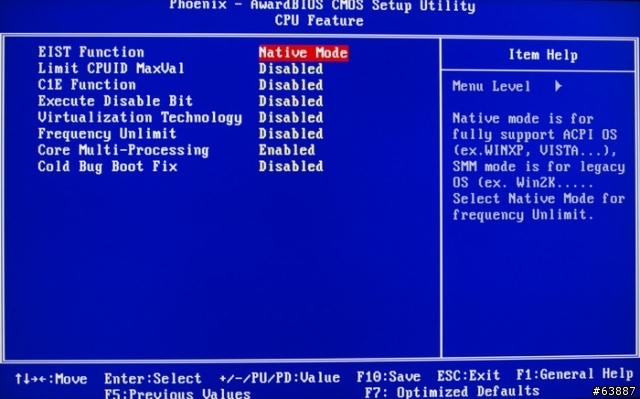

CPU Feature

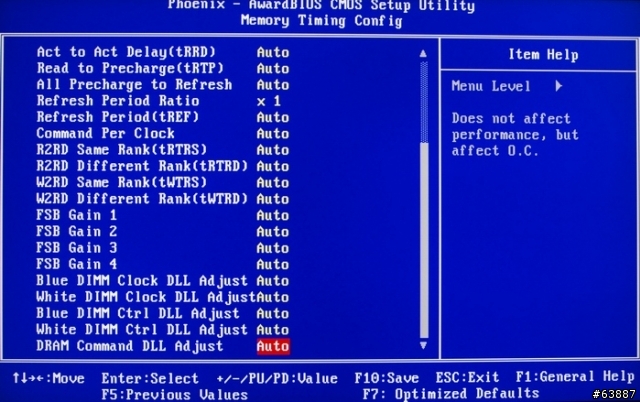

DRAM細部參數
此處開放很多選項,有利於各種DDR3產品做調效

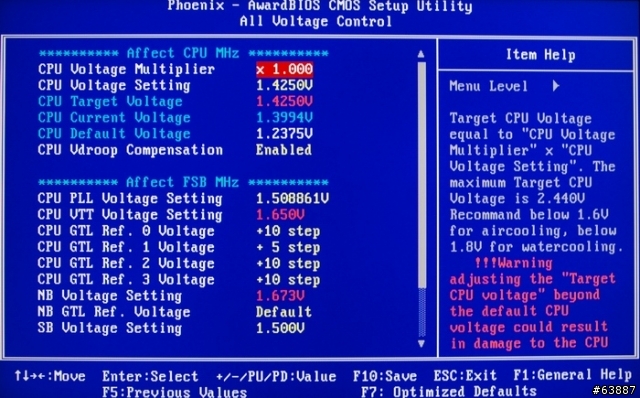

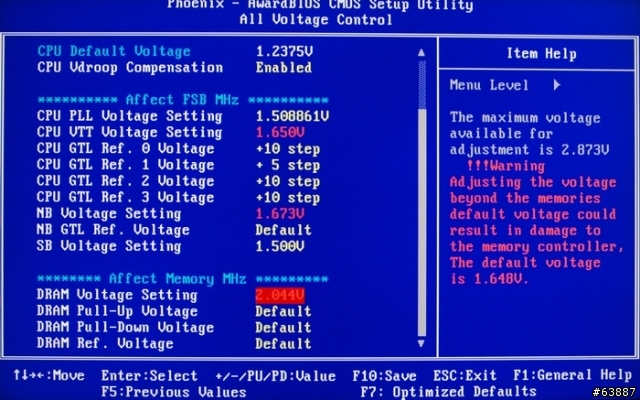

電壓頁面
此處也是FOXCONN的強項之一,除了電壓範圍高之外,也有微調的選項搭配
CPU Voltage Multiplier x1.000~1.525
CPU Voltage Setting 0.8250~1.60000V
CPU PLL Voltage Setting 1.395696~2.446852V
CPU VTT Voltage Setting 1.200~1.725V
NB Voltage Setting 1.156V~2.395V

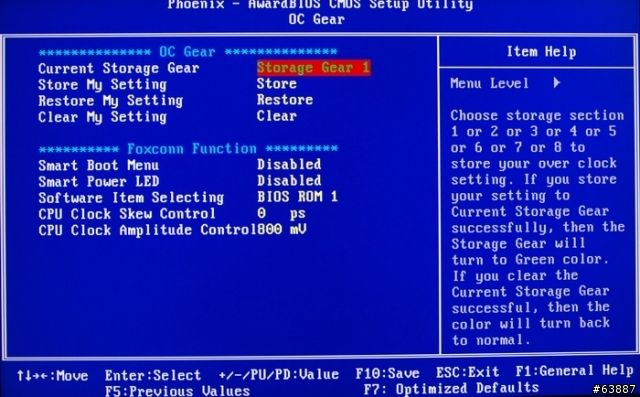

OCER提供七組設定可以存檔

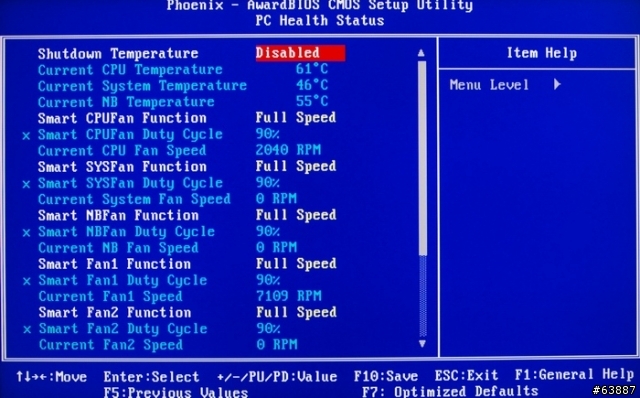

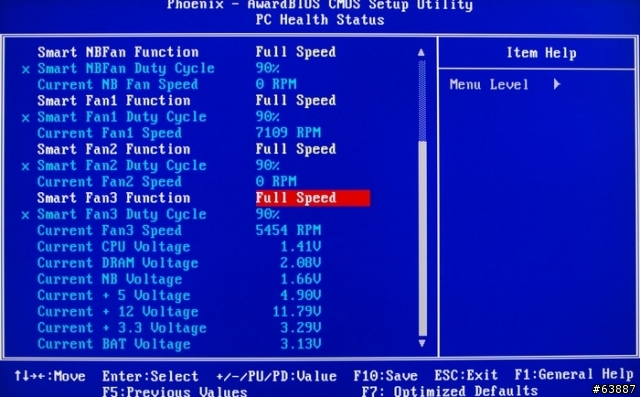

PC Health Status
電壓監控選項詳細外,各部位3pin也有控速的功能




BIOS能開放這樣多的選項,應該也看不到哪裡有不詳細或不足之處
以上的照片是四核處理器超頻時的設定,使用四核的人可以參考看看

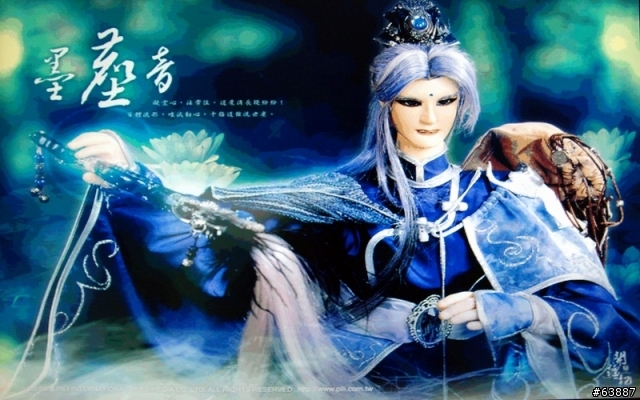

搭配OS軟體FOX LOGO可以更改成自己喜歡的開機畫面
不過因為某些限制,所以只能有256色的表現

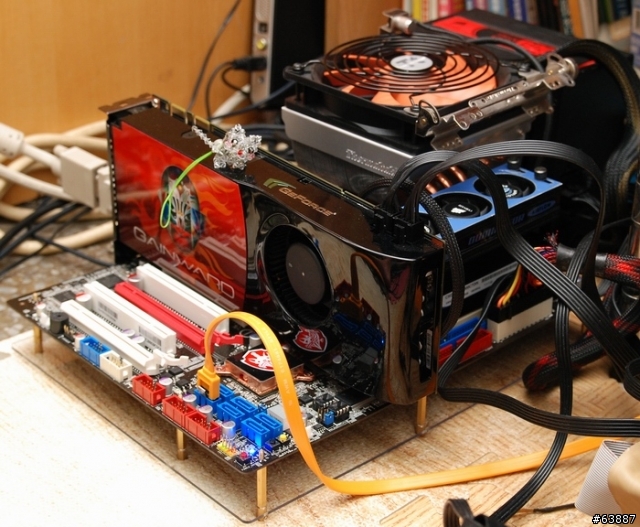

測試平台
CPU: INTEL Core 2 Duo E8500/Quad QX9650
MB: FOXCONN BLACKOPS
DRAM: CORSAIR Dominator TWIN3X2048-1800C7DIN
VGA: GAINWARD BLISS 9800GTX 512MB
HD: WD6400AAKS
POWER: Corsair HX620W Modular Power Supply
Cooler: Thermaltake BigTyp VP

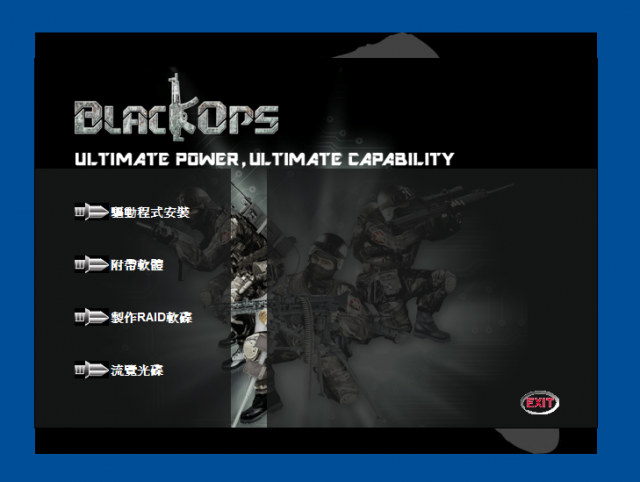

軟體光碟安裝畫面


FOXCONN不同於MARS P35的工具軟體

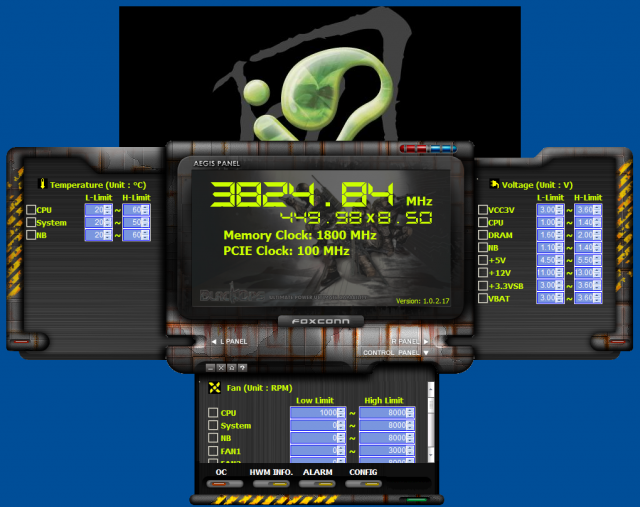

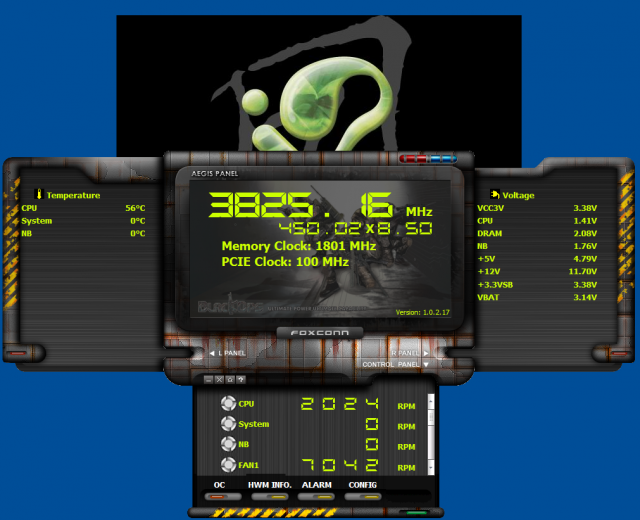

在BLACKOPS X48大幅更新與加強的OS軟體

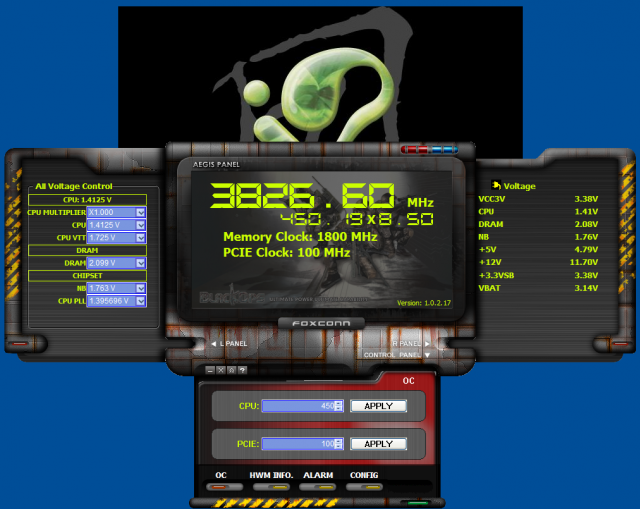

外頻與電壓都可以在此軟體調整


溫度與電壓監控功能

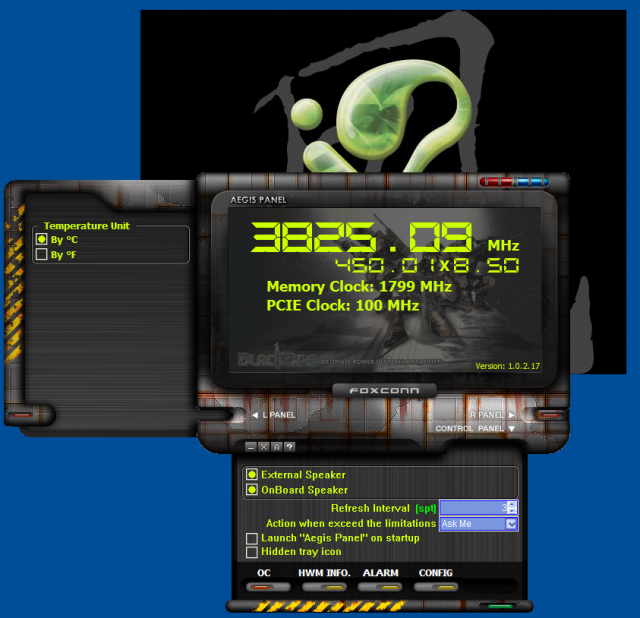

其他更多功能

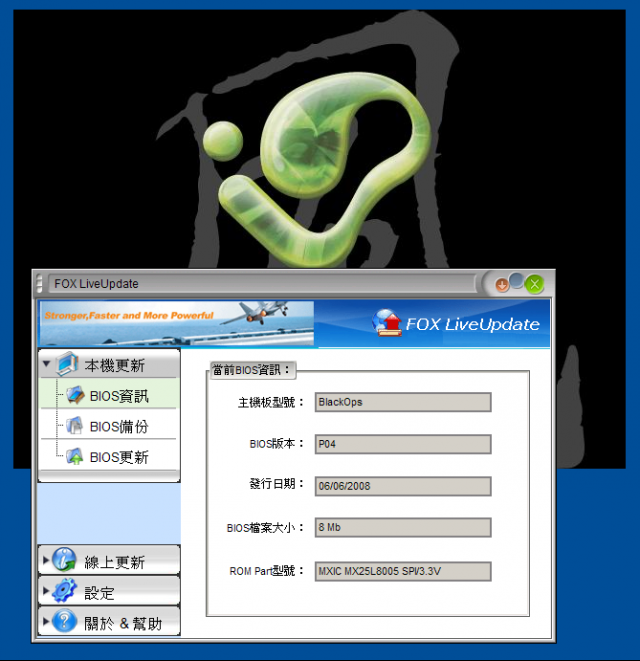

BIOS更新軟體

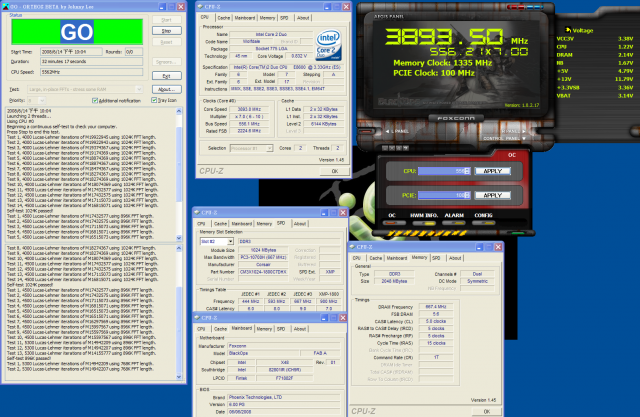

雙核心外頻測試
E8600 556Mhz SP2004穩定


以X48的主機板來說,外頻可以超過550Mhz以上穩定,已經屬於相當高水準的表現
此外FOXCONN BLACKOPS在網路上也有不少人達到570~590Mhz的CPUZ認證水準

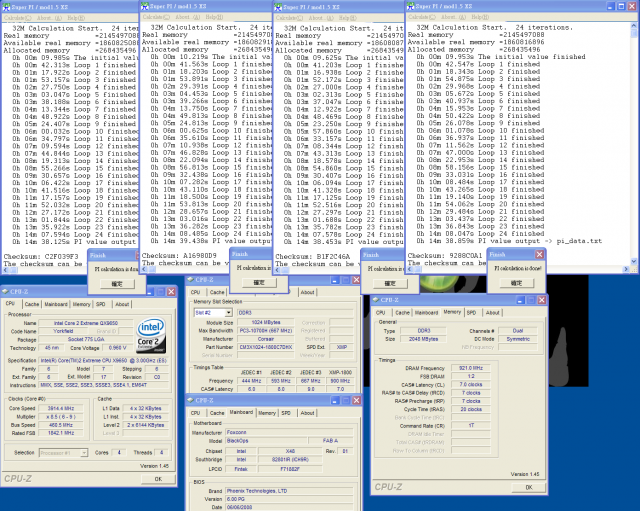

四核心外頻測試
QX9650 460Mhz Super PI 32M穩定


四核心外頻表現屬於中上水準,比起一般P35在四核心超頻的能力,算是落差還不大的表現
FOXCONN BLACKOPS使用不同其他廠的電壓設計方式,所以CPUZ顯示的電壓會偏低
測試中也有補上自家軟體來顯示正確的CPU電壓供參考,希望未來在新版本的CPUZ可以修正這個問題

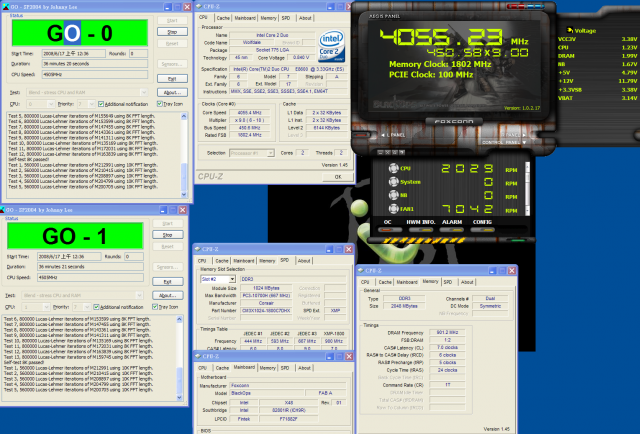

DDR3超頻測試
DDR3 1800 CL7 7-7-20 1.99V
雙SP2004 2GB滿載穩定

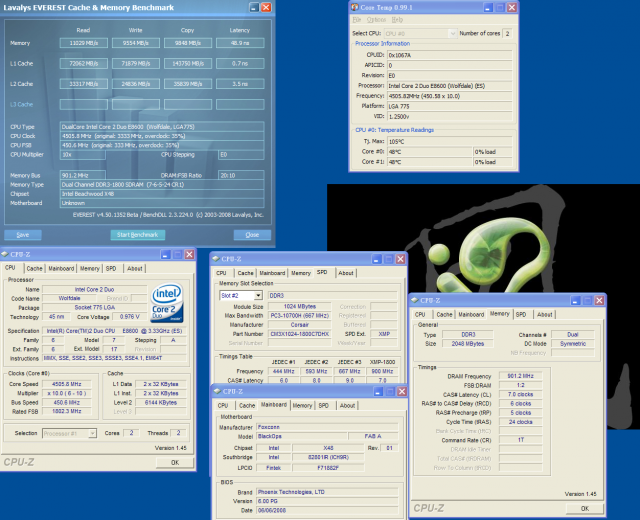

記憶體頻寬測試


記憶體可以達到DDR3 1800 CL7穩定的水準
比較可惜的無法達到DDR3 2000的分水領,期待未來有新BIOS可以更新這方面的極限能力

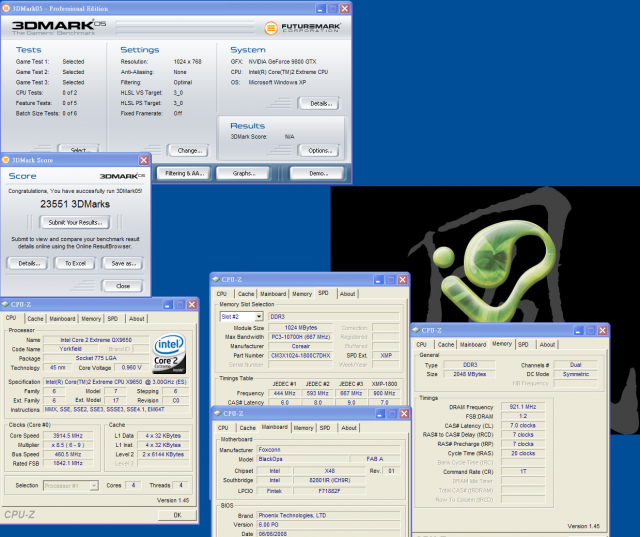

配合9800GTX的效能
CPU 460.5X9=>3914Mhz
DARM DDR3 1842 CL7 7-7-20 1T
VGA 675/2200

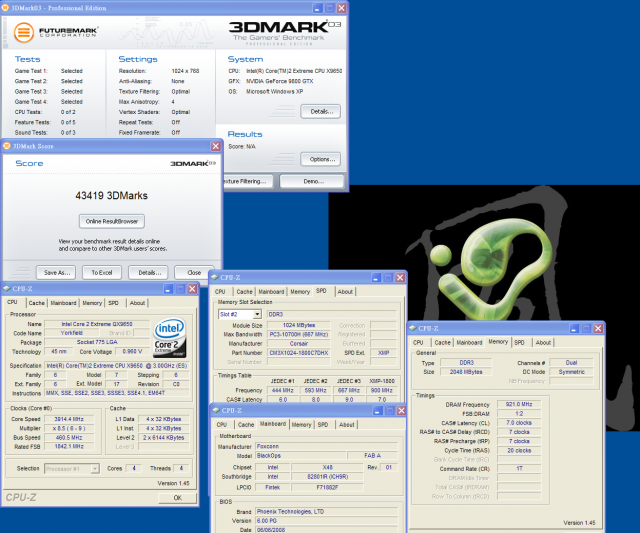

3DMARK2003


3DMARK2005

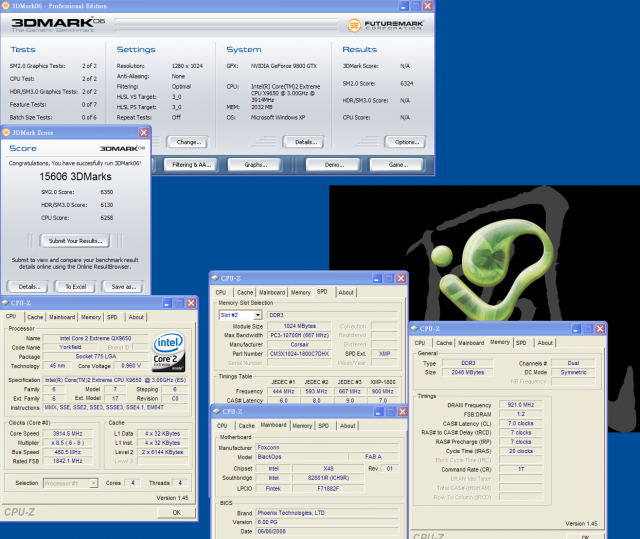

3DMARK2006



FOXCONN BLACKOPS總結
優點
1.豪華的主機板規格與繁多的超頻配件
2.PCI-E 2.0,CorssFireX技術,X16+X16+X4支援
3.八相數位供電.eSATA.內建電源按鈕.除錯燈號
4.極豐富的BIOS超頻選項與廣泛的電壓範圍
5.雙核心外頻極限超頻出色

缺點
1.高階X48主機板,不少廠商價位都落在310~370美金,FOXCONN價格為350美金左右
(雖然此款配件豐富,但對消費者來說還是略為高價)
2.FOXCONN主機板通路較少,不太容易購買到此款主機板產品
3.DDR3的超頻能力還有往上提升的空間

效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★☆☆☆

主機板配件首次有如此豐富的產品,加上這是一款專為遊戲或是極限追求者量身訂做的高階主機板
不難看出FOXCONN在為自己開拓主機板品牌的經營路線上,下了很多的心力

以目前來看,對於X48在遊戲方面的表現
對於一般中高階P35/P45使用X8+X8的PCI-E頻寬,許多玩遊戲較講求效能或是遊戲本身較耗資源的話
支援到X16+X16 CorssFire的X38/X48還是有比較佔優勢的地方

FOXCONN BLACKOPS這款產品又讓大家看到主機板產品新設計與新思維
在效能與各方面的設計也看得出都有兼顧到,加上豪華配件組合更是前所未見
但可惜X48主機板產品就是定位在高階晶片組領域,導致整體來說產品價位會偏高
若FOXCONN有機會再推出一款沒有那麼豐富配件的X48,應該可以有效拉低此產品價位的話
對於多數預算不高又想要高階X48主機板的消費者,將是一大福音:)
