以往,當我們想要將一些好看的電視節目利用電腦錄製下來,等到以後有空再慢慢欣賞時,相信大家都知道需要去購買具備錄影功能的電視卡或是外接式的電視盒。而隨著光纖網路時代的來臨,中華電信目前隨光纖網路所附帶的MOD多媒體平台服務,其中也包含了HD高畫質的數位節目,如果你也想要將其中好看的節目錄製下來的話,那麼一部可以錄製HD高畫質內容的設備就是必要的了。

外觀與配件



由和寶科技所推出的HD PVR,就是一部可以錄製HD高畫質內容的外接式數位設備。它的外型很簡單(參考上圖),主體外殼採用塑膠材質,上面覆以銀色的塑膠蓋,不過這個銀色塑膠蓋只是做造型,不能打開。底部的四個角落設置有亮銀色的圓形腳座(參考下圖),腳座的底部中間還有圓形的黑色橡膠墊,同時具有止滑以及防止腳座因摩擦而刮傷的功能。

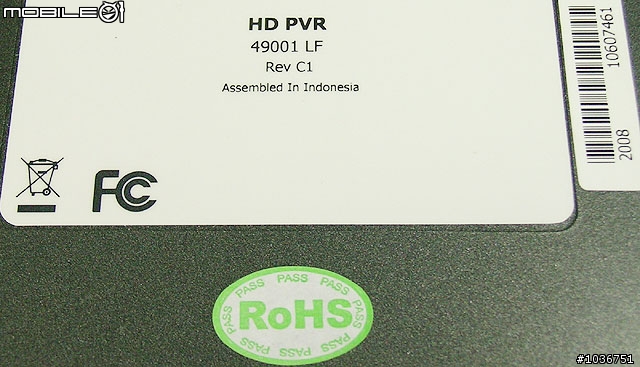

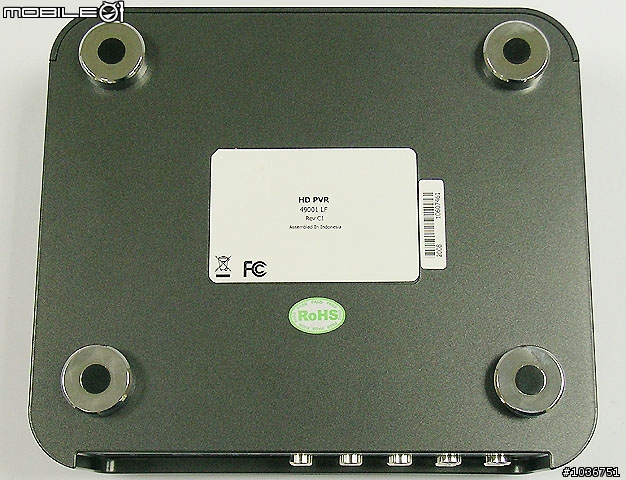

主體底部的中間還貼有一張白色的產品貼紙,由下圖可以看到這台HD PVR的序號為49001 LF、版本C1,在印尼(Indonesia)組裝。而在這張貼紙的下方還貼了一張橢圓形、上面有RoHS字樣的標籤,顯示這台HD PVR已經通過歐盟無鉛製程的規範,是一款重視環保的產品。

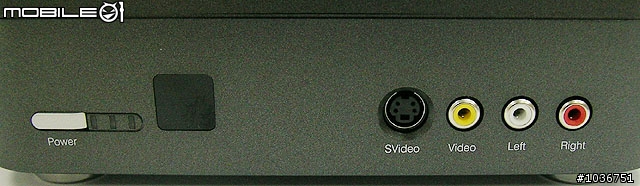

HD PVR對外的傳輸介面集中在主機的前方與後方,前方右半邊共有4個插孔,紅、白、黃是RCA的音訊與視訊輸入端子,而下方有SVideo字樣的黑色插孔則是S端子,具有比RCA視訊好一些的畫質。左半邊,下方有Power字樣的是電源開關按鍵,按鍵的右邊有3個小燈號,會顯示主機的運作狀態;燈號的右邊有一個四方形、看起來黑黑的半透明蓋,這是紅外線接收器所在的位置。


HD PVR主機的前方

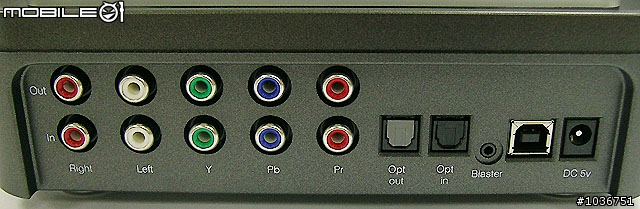

HD PVR後方的傳輸介面如下圖所示,左半邊上下兩排各5個圓形插孔,是色差+RCA音效端子,下面一排是輸入(Line In)、上面一排是輸出(Line Out),產品也內附一組色差+RCA音效的傳輸線,看起來還不錯。而如果你有更好的音效裝置的話,還可以利用色差端子右邊的數位光纖端子來做音效輸入與輸出,可惜的是,產品並沒有內附數位光纖的音效傳輸線。最右邊的圓形插孔是用來接變壓器的,它的左邊是USB 2.0連接埠,這也是這部HD PVR用來與電腦連接、傳輸錄製影片資料的唯一通訊埠。


HD PVR主機的後方

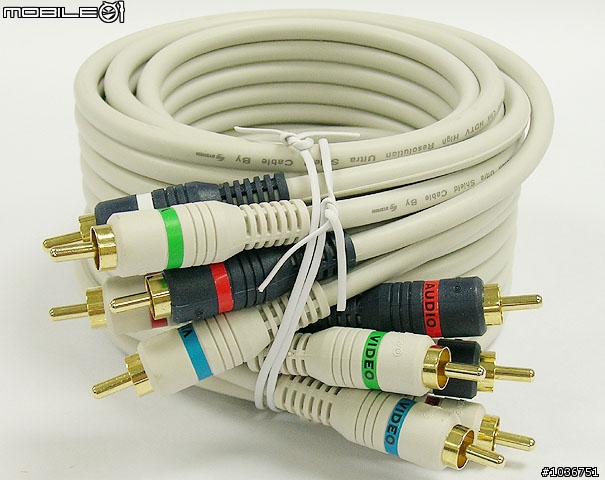

內附的色差+RCA音效傳輸線

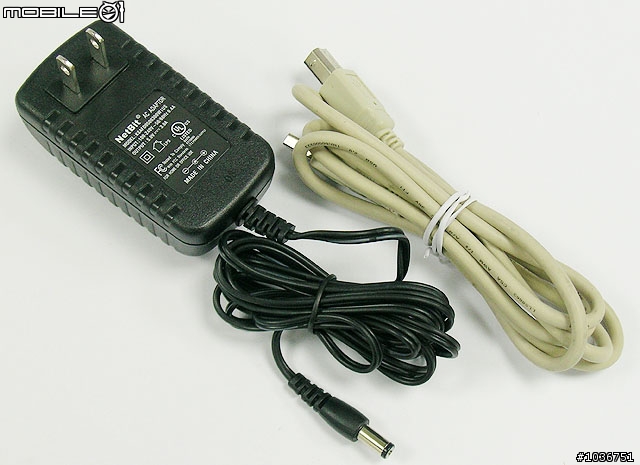

內附的變壓器與USB 2.0連接線

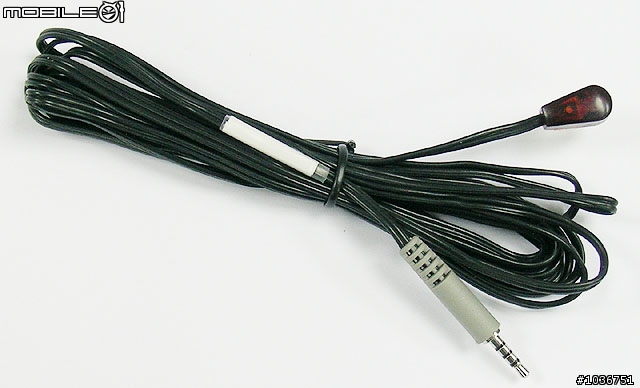

再往左邊有一個圓形的小插孔(IR Blaster),底下有Blaster字樣,這是用來接內附的紅外線傳輸線用的。這條傳輸線如下圖所示,銀色插頭那一端就是用來接這個Blaster插孔,而紅色的那一端,則是要用來"貼到"機上盒(set top box)的紅外線傳輸埠,也就是說,HD PVR是充當原本機上盒與遙控器之間的中繼站,透過這條紅外線傳輸線(以及設定程式),使用者就能夠利用機上盒原本內附的遙控器來控制播放HD高畫質節目了。根據電子手冊的說明,由於這個紅外線端能夠正常傳輸訊號的距離有限,所以建議使用者直接把這個紅外線端貼在機上盒(set top box)的紅外線傳輸埠之上,以避免因訊號傳輸不良而導致無法控制。


內附的紅外線傳輸線

安裝

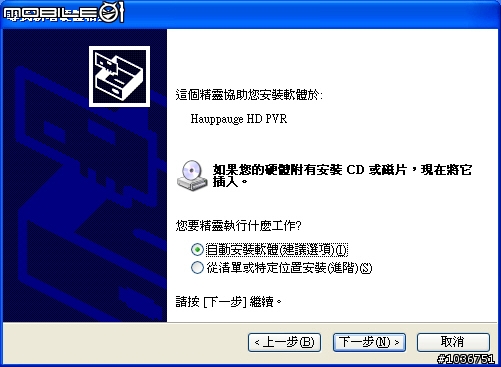

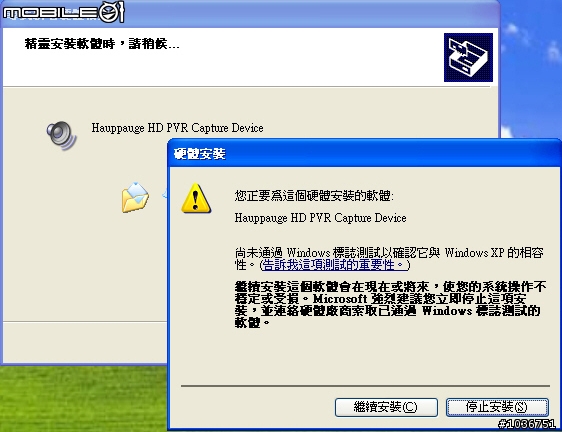

由於HD PVR的外型設計很簡潔,而且每個插孔都有顏色標示,所以各種傳輸線只需要依照顏色接到相對應顏色的插孔即可。而使用USB 2.0傳輸線與電腦連接之後,按下電源開關按鍵,Windows XP或Vista立刻就會偵測到新硬體,接著把驅動程式光碟放入光碟機內,讓作業系統自己去尋找相對應的驅動程式,安裝完成之後,就可以在裝置管理員的"音效,視訊及遊戲控制器"欄位內,看到新增的"Hauppauge HD PVR Capture Device"裝置了。

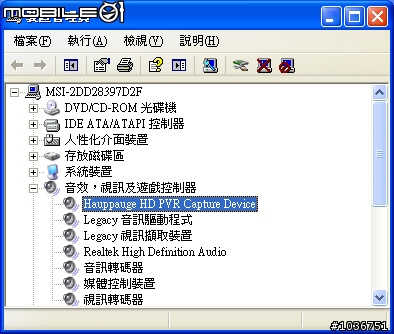

驅動程式安裝完成之後,在裝置管理員內就可以看到新的HD PVR裝置了。

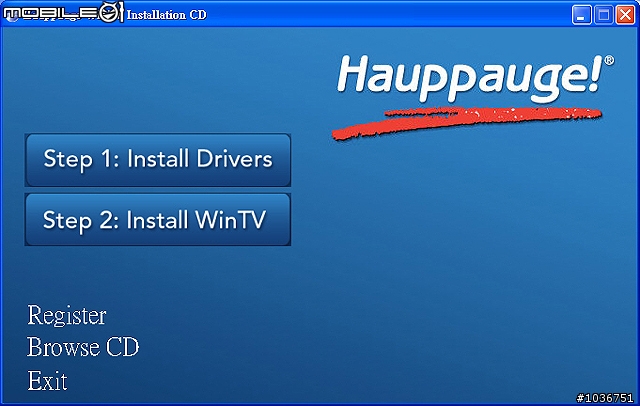

如果你不想透過作業系統安裝驅動程式的話,沒關係,放入光碟片後啟動autorun(或是手動開啟setup程式),出現如下的視窗之後,再按下"Install Drivers",一樣可以安裝好HD PVR的驅動程式。而下一個選項"Install WinTV",則是用來安裝內附的軟體。

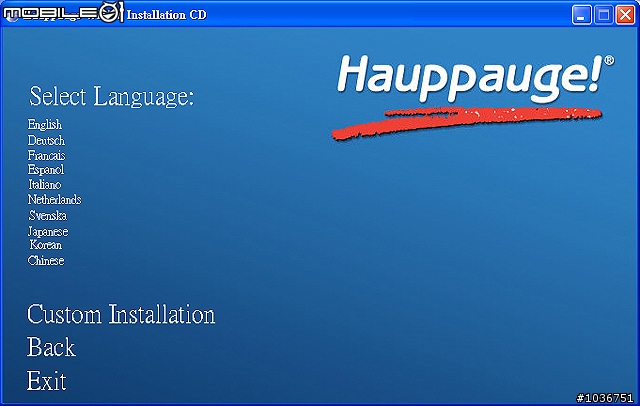

按下"Install WinTV"後會出現語言選單,如下圖,這裡的"Chinese"選項其實是簡體中文。

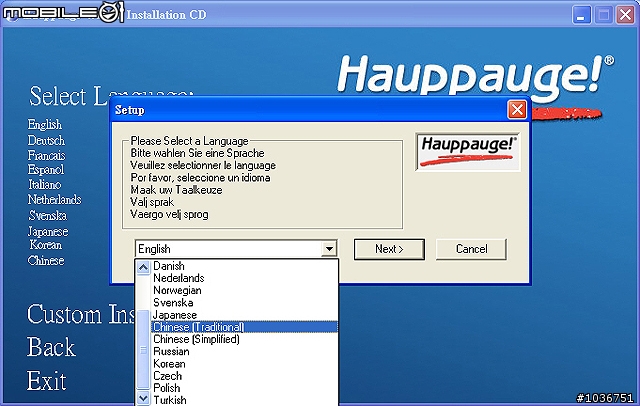

選擇"Custom Installation"並開啟下拉式選單,才能看到如下圖的"Chinese(Traditional)"選項,不過因為筆者收到的產品是從美國寄來的,所以選擇之後還是出現英文介面。根據廠商的說明,台灣出貨的版本將會有繁體中文。

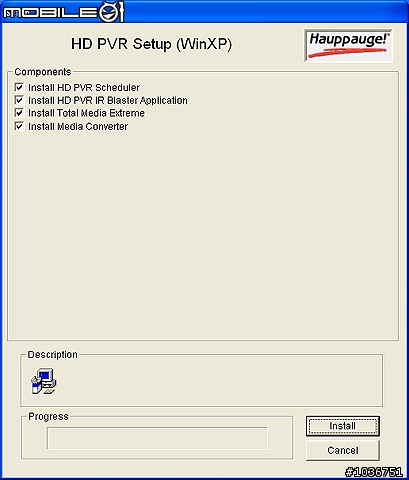

上面的選單預設會安裝4個軟體,如果沒特殊需求的話,4個軟體最好是全部都安裝。安裝完第3個軟體"Total Media Extreme"時,會出現要求重新開機的選擇視窗,這裡要不要選擇重新開機都無所謂,重新開機之後一樣會把第4個軟體安裝完;只不過如果你沒有選擇重新開機的話,安裝完第4個軟體後就得手動執行重新開機。4個軟體全部安裝完之後,Windows桌面上只會出現"Total Media Extreme"以及"Media Converter 2.5"這兩個軟體的小圖示,而另外2個軟體則需要到「開始」 -> 「程式集」中,才能看到原來是放在「Hauppauge WinTV」之下。


Windows桌面上出現"Total Media Extreme"以及"Media Converter 2.5"這兩個軟體的小圖示

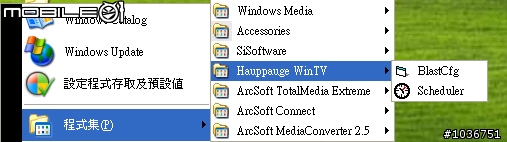

另2個軟體是放在「程式集」裡的「Hauppauge WinTV」之下

軟體操作

軟硬體都正確安裝完畢之後,如果你是想要透過機上盒來錄製HD高畫質節目,那得先設定一下之前提到的紅外線傳輸端;而如果你是想透過其他的設備(例如PS3)來錄製影片的話,那只要把相對應的線材接上之後,就可以開始進行了。

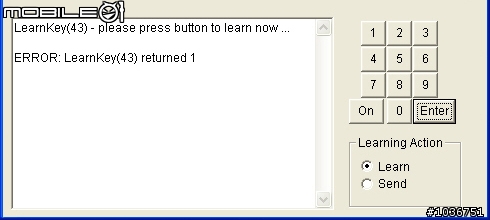

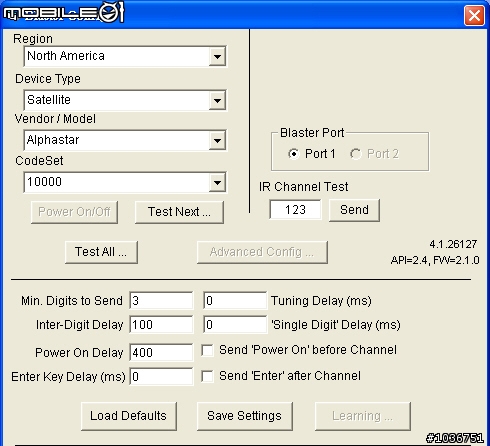

之前安裝的4個軟體中,"Blaster Config"(程式集裡為BlastCfg)是用來設定HD PVR與機上盒之間的紅外線傳輸。開啟程式並點擊"Advanced Config..."以及"Learning...",就會打開如上圖的全部選項了,然後你可以拿機上盒內附的遙控器對準HD PVR機身前方的紅外線接收埠,開始按遙控器的按鍵,讓Blaster Config程式"學習"遙控器的按鍵操作,全部"學習"完之後,你就可以如平常般來控制機上盒了。(PS:這裡最好參考使用手冊來進行操作設定。

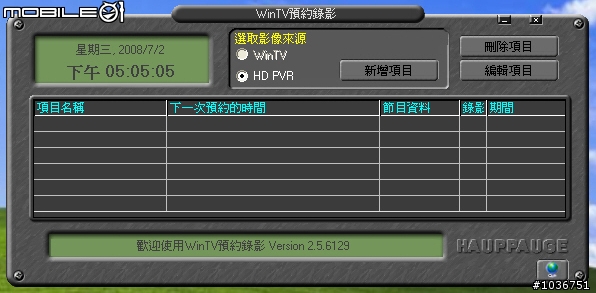

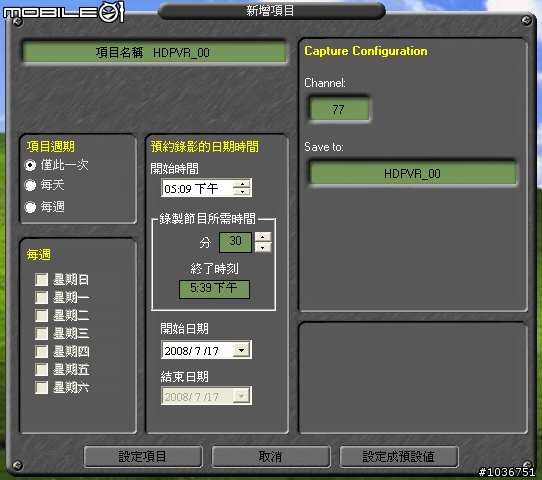

與"Blaster Config"位在同一資料夾的是"WinTV預約錄影"程式(程式集裡為Scheduler),從上圖可以看出這個程式是用來預約錄製節目的。按下上方中間的「新增項目」,會出現如下的選單視窗,在這裡可以選擇要在何時預約錄製哪一個頻道的節目、時間長短、週期等,由於已經是中文化視窗,相信台灣地區的使用者應該可以很容易操作。

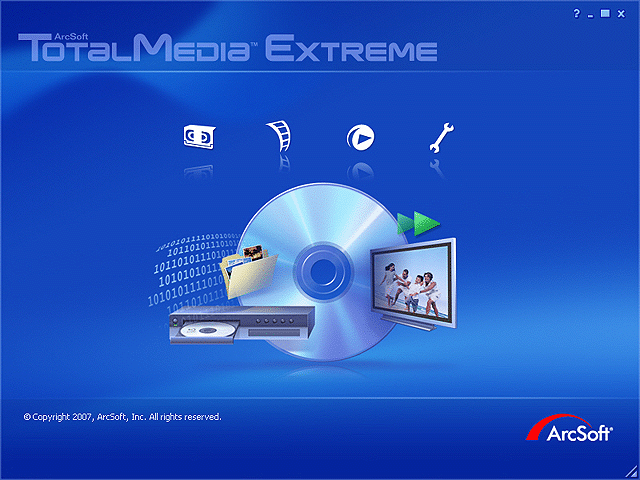

接著看到的是HD PVR最重要的套裝軟體:Total Media Extreme,這套軟體裡面又包含了3個軟體及1個工具程式,如下圖所示:分別是:Record Video、Create Disc、Play Video以及Utilities。

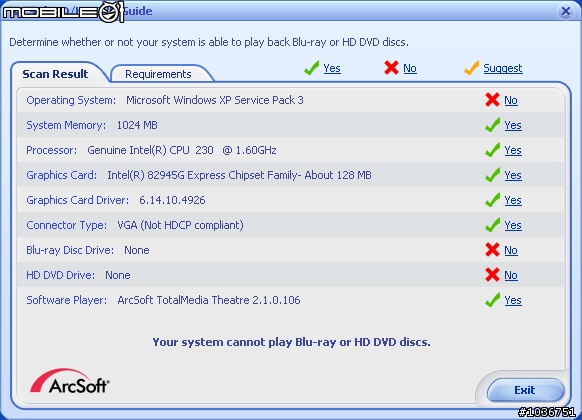

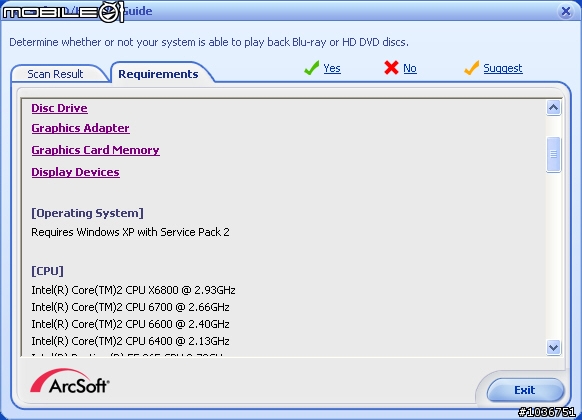

顧名思義,Record Video是用來錄製影片;Create Disc是用來製作光碟片;Play Video是用來播放影片,這3個軟體我們在實做部分再來詳細介紹。至於Utilities,則是可用來偵測目前的系統狀況,如下圖所示,在"Scan Result"的選單中可以看到偵測到的系統狀態(看出來了嗎?這裡是用微星的Wind PC桌機版當測試平台),而在"Requirements"選單中則有「系統需求」的各項說明。不過這裡有一點比較奇怪,我們在測試平台上使用的作業系統是WinXP SP3,而系統需求只需要WinXP SP2,但"Scan Result"選單中的作業系統選項卻是呈現打「X」的狀態,看來這應該是我們收到的HD PVR內附的軟體版本比較舊的關係,實際測試過程都沒有發生作業系統上的問題。

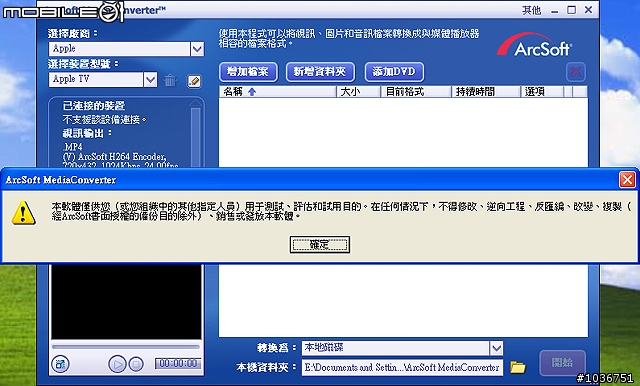

第4個軟體是Media Converter 2.5,它與Total Media Extreme一樣,都是虹軟(ArcSoft)的產品,這個軟體可用來轉換錄製影片檔案的格式。由於功能上的關係,在安裝及每一次開啟這個軟體時,都會出現警告語的訊息(安裝時為英文,開啟軟體時為中文),提醒使用者請勿用於其他用途(參考下圖)。

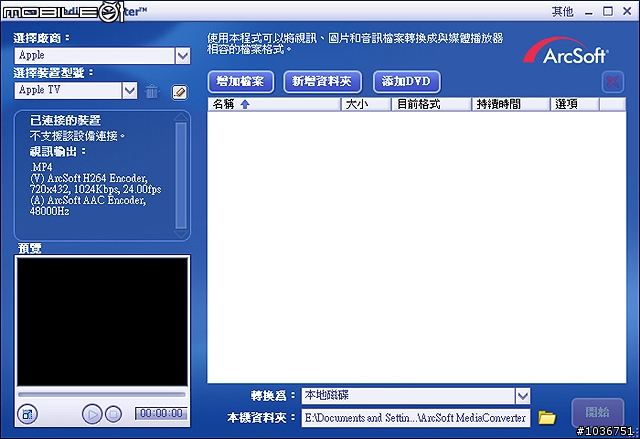

Media Converter 2.5的操作視窗如下圖所示,在左上角可以選擇支援的廠商,共有Apple、Microsoft、Philips、SanDisk以及Sony等5家廠商,而根據所選擇的廠商又可以選擇該廠商所推出的各式產品,例如Apple可以選擇Apple TV、iPhone、iPod classic、iPod nano、iPod touch、iPod video等。也就是說,當使用者選擇好廠商以及支援的設備之後,Media Converter 2.5就可以把影片轉換成可以在該設備上觀看的影片格式了(後面會有實做說明)。








Media Converter支援的廠商及各式設備

影片錄製實做

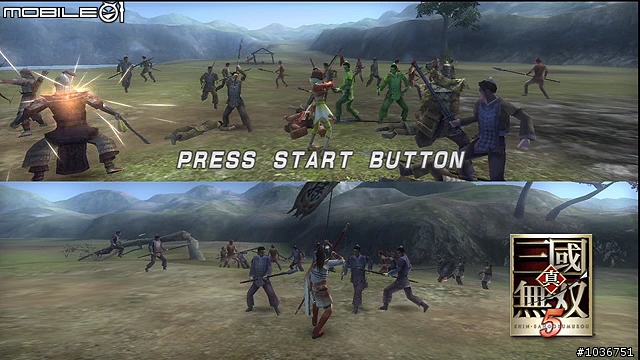

介紹完HD PVR的硬體、軟體之後,接下來我們就開始進行實做。首先是影片錄製的部分,這裡要先說明一點,由於筆者手邊並沒有高畫質的數位電視設備,剛好同事有一部PS3正在做測試,於是當然就拿來借用一下囉!而影片的部分,為了避免版權的問題,這裡是採用真‧三國無雙5的原版遊戲片,反正如果連遊戲畫面都可以錄製下來的話,一般影片應該也不會有問題才是。
PS:以下真‧三國無雙5的截圖,版權歸原廠商所有。


錄製影片的操作畫面

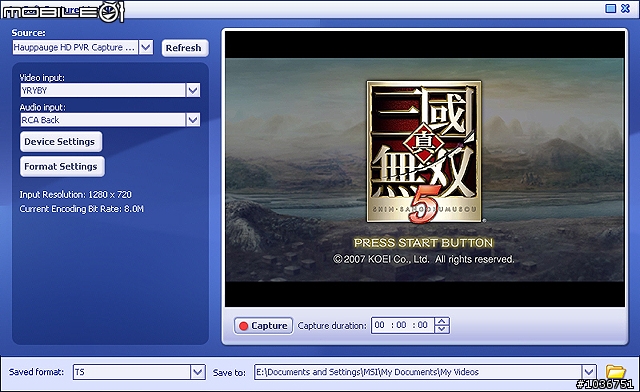

想要錄製影片,首先得開啟上述的Total Media Extreme軟體,然後選擇Record Video,接著就會出現如上圖的操作視窗,在視窗的左邊可以做一些設定,例如選擇影像、音訊的傳輸介面...等。如果這些設定以及各種傳輸線的連接都正確無誤的話,在視窗的右半邊就會同步出現影片的畫面了(參考上圖)。


設定影像及音訊的傳輸介面

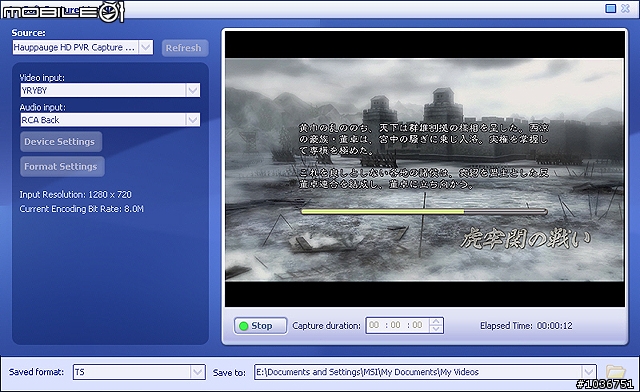

接著看到影片視窗的左下角有一個左邊有紅色圓點的「Capture」按鍵,這個按鍵的右邊可以選擇想要錄製影片的時間長短,如果不想選擇的話,直接按下「Capture」鍵就可以開始錄製了。開始錄製影片之後,這個「Capture」按鍵會變成「Stop」按鍵,參考下圖,原本的紅點也會變成綠點,按下「Stop」按鍵隨時都可以停止錄製影片,而如果剛剛有設定錄製影片的時間,時間一到也會自動停止。


影片錄製中

在上面的影片錄製視窗中,左邊中間有顯示目前錄製的影片解析度(1280 x 720),以及錄製的影片資料速率(8.0M),後者關係到影片的錄製品質。在開始進行影片錄製前,按下視窗左邊的"Format Settings"按鍵就可以進行設定,最低是1Mbit/sec,最高是13Mbit/sec,根據電子手冊的說明,建議值最少不要低於5Mbit/sec。不過這項設定在本次的實做中無法設定,根據廠商的說明,這是由於我們拿到的產品版本比較舊的關係,新的版本就沒有這個問題了。

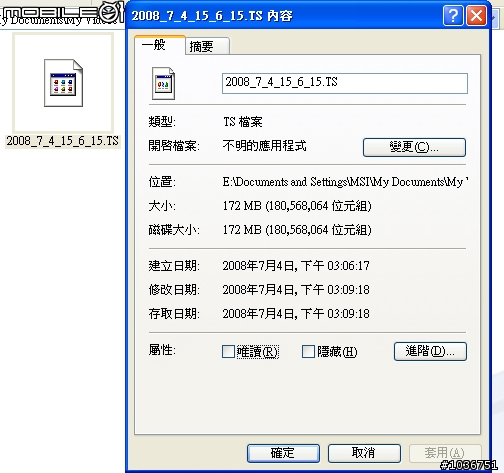

錄製約3分鐘的720p影片,檔案容量達到172MB。

使用預設的8Mbit/sec速率,錄製約3分鐘的720p影片之後,影片的檔案容量達到172MB(參考上圖),假設以這樣的設定錄製2小時的影片的話,172MB x 120分鐘 / 3分鐘 / 1000 = 6.88GB,果然是HD高畫質影片啊!而從廠商處得知,如果是1080i、9Mbit/sec錄製速率的話,2小時的影片檔案容量大約是8.5GB,一片單面雙層的DVD燒錄片差不多剛好可以裝得下。

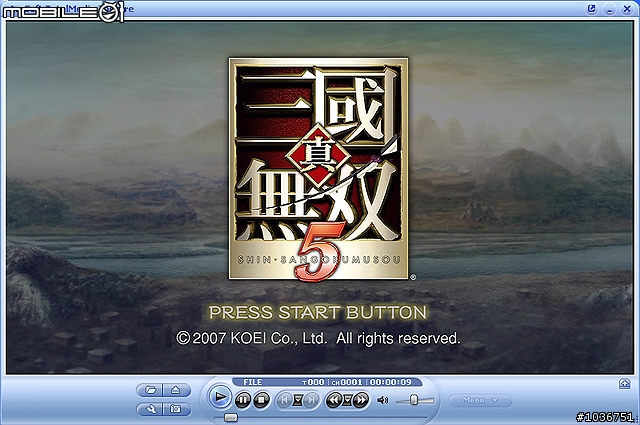

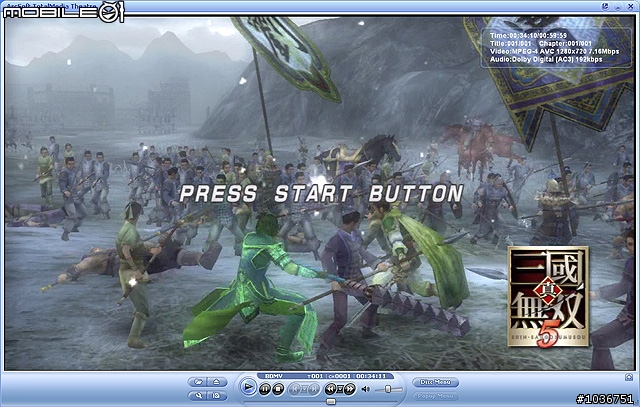

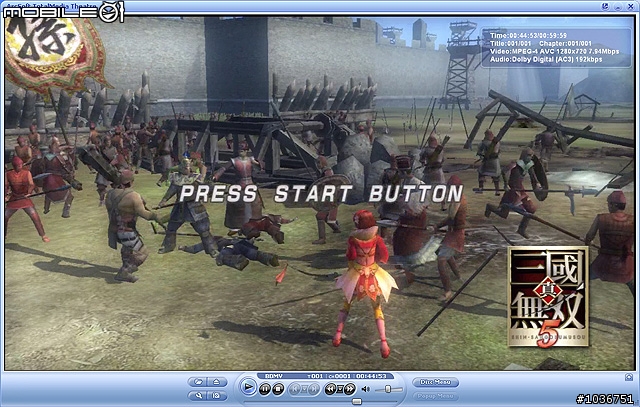

錄製好影片之後,當然要馬上來看看錄製的畫面品質是怎樣囉!再次開啟Total Media Extreme軟體,然後選擇Play Video,將剛剛錄製的影片檔案拖拉到播放視窗內,就可以看到如上圖的畫面了。這個影片播放軟體的視窗畫面與一般常見的影片播放軟體差不多,不過功能比較陽春,有使用過例如PowerDVD或其他類似的影片播放軟體的使用者,應該可以很容易上手。

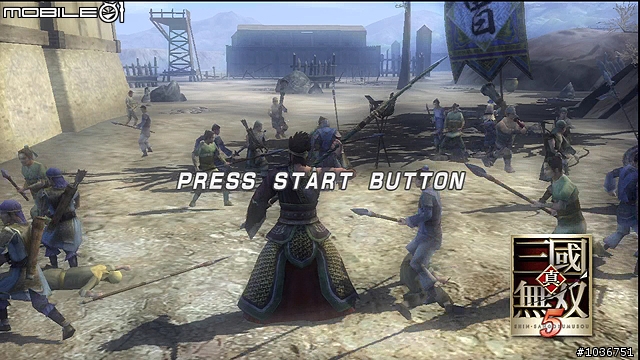

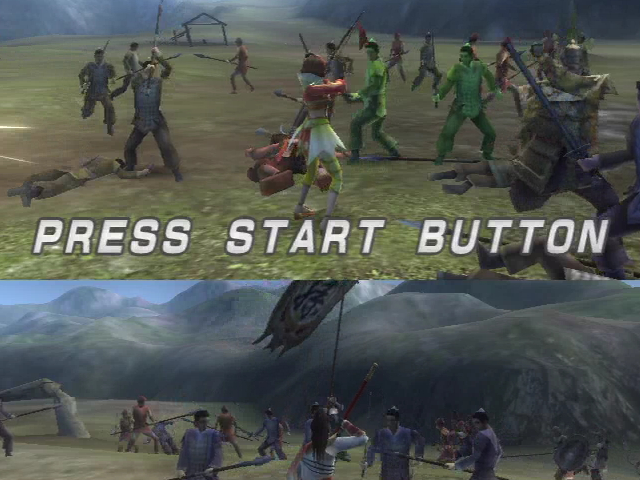

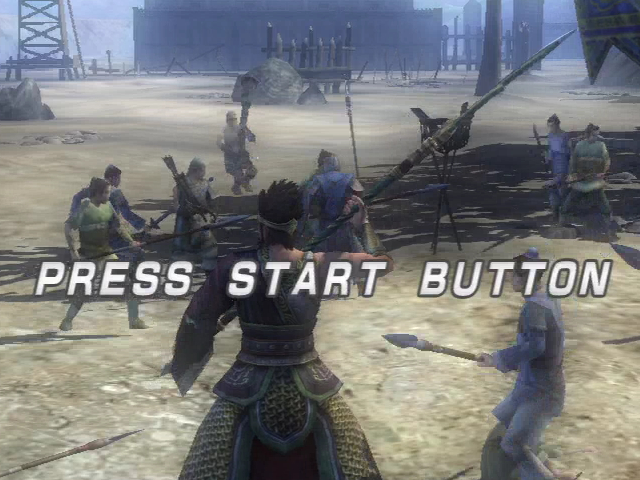

由於01網站的圖片有尺寸的限制,而筆者所抓取的影片畫面解析度為1280 x 720,所以縮圖之後便會影響畫質(上面兩張圖片均加上銳利化效果)。為了讓大家可以看到圖片的真實畫質,於是截取圖片中的640 x 480原尺寸大小,如下圖所示,HD PVR錄製的影片由於是經過壓縮處理,所以畫質多少還是會有點損失,不過也算是不錯了;如果使用者想要得到更好的畫質的話,那就得設定比較高的錄製影片資料速率,但如此一來,錄製的影片檔案容量也會跟著加大。

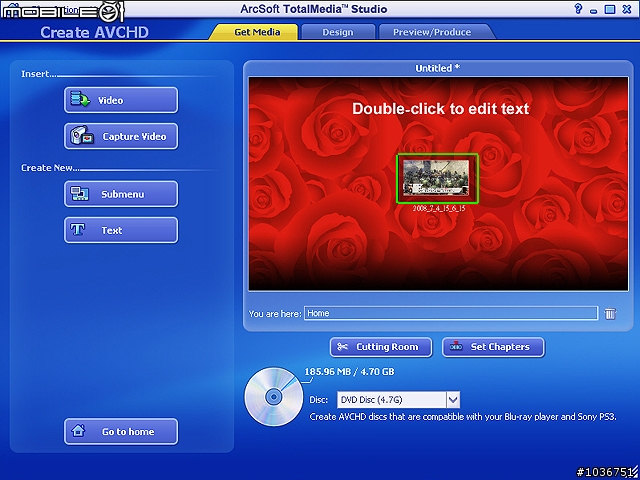

接下來,如果你有DVD燒錄機的話,那就可以利用Total Media Extreme軟體中的Create Disc軟體來製作及燒錄光碟片。點選Create Disc之後就會出現如下的操作視窗(Get Media頁面),左邊有4個選項,Video是用來載入影片檔,Capture Video可以開啟錄製影片(Record Video)的操作視窗,直接在此進行影片的錄製,而Submenu與Text則可用來對影片製作一些選單或說明。



載入影片之後,右邊的視窗會出現影片的縮圖,而下方的兩個按鍵,右邊的Set Chapters可以設定影片的章節,左邊的Cutting Room按下之後,會出現如下的操作視窗,在這裡可以對錄製的影片進行剪輯(例如把不必要的廣告剪掉)。

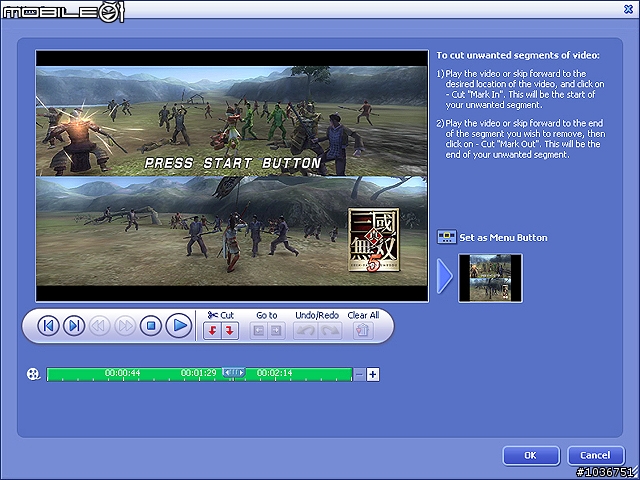

在Cutting Room視窗中可以對錄製的影片進行剪輯

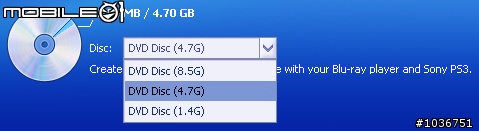

選擇想要燒錄的光碟片容量

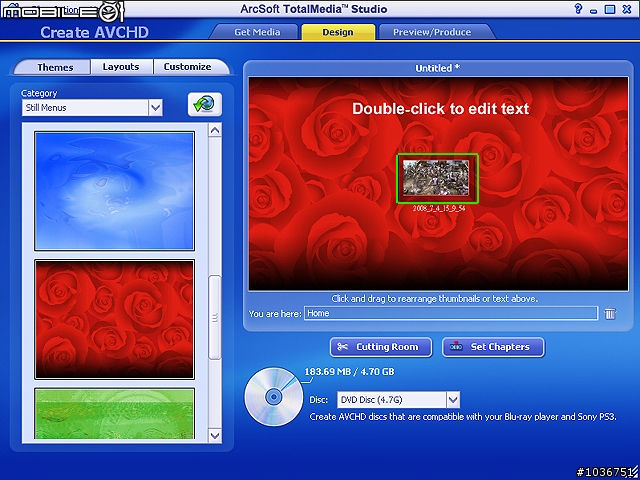

上述的兩個功能按鍵在切換到Design選單時,一樣也有,而下方的Disc下拉式選單,則可用來選擇想要燒錄的光碟片容量型式(參考上圖)。由於這個軟體燒錄出來的檔案格式為AVCHD,所以燒錄出來的光碟片可以相容於藍光(Blu-ray)播放機以及Sony PS3等。在Design選單裡,左邊有許多內附的圖樣(Themes與Layouts選單下都有),這可用來當作選單的背景圖案,你也可以加入自己設計的圖樣(Customize),讓編輯好的影片呈現出更獨特的風格。

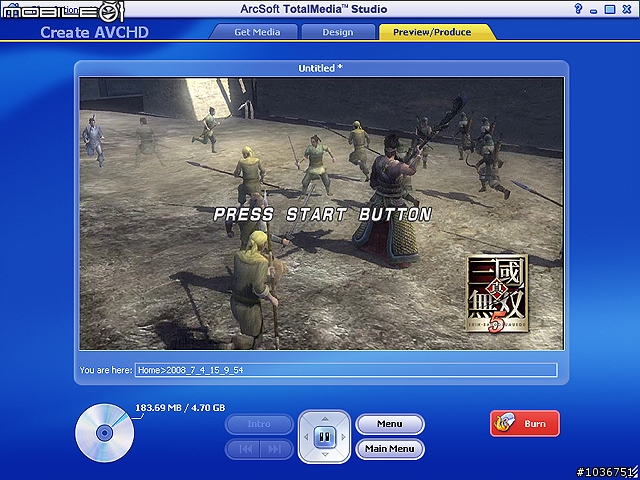

編輯完影片之後,接下來就切換到Preview/Produce選單,請參考下圖,這裡可以對影片作預覽,確認OK之後,按下右下角的"Burn",就可以準備進行燒錄了。

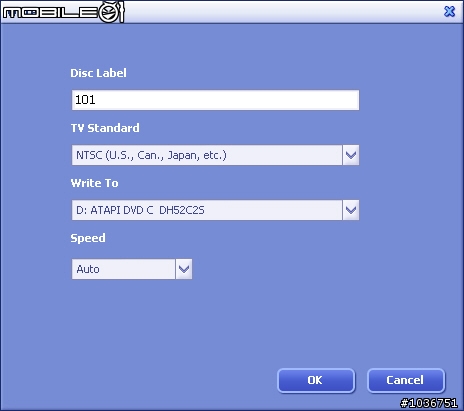

下圖是"Burn"的準備燒錄視窗,4個選項應該都很簡單明瞭,其中的"Write To"還可以選擇硬碟當作燒錄目標,當然,硬碟的可用空間也要足夠才行。選擇好之後,按下OK,就會開始進行燒錄了。



轉檔實做

到此,Total Media Extreme軟體的各項功能已經全部檢視完畢,接著,我們要使用前面提過的Media Converter 2.5軟體來進行轉檔實做。由於前面對這套軟體已經大致說明了支援的廠商與設備,所以這裡就直接進行實做。

點選中間上方的"增加檔案"可以選擇影片檔案所在的資料夾,然後加入影片檔,加入後就可以在下圖的左下角視窗看到影片的預覽畫面。

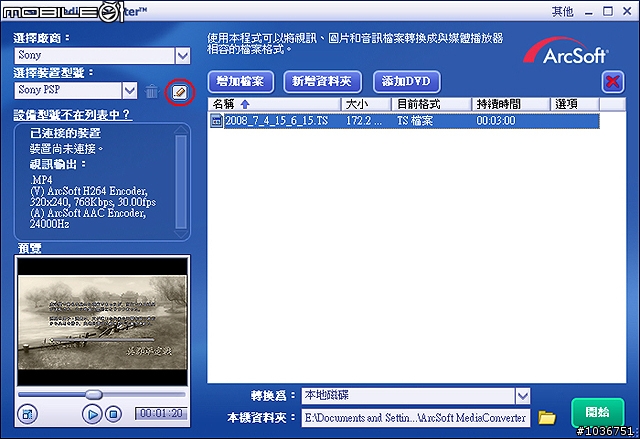

這裡選擇Sony PSP為例,按下右下角的"開始"就可以進行影片轉檔了。不過在進行轉檔之前,你還可以在「選擇裝置型號」的右邊,有一個小小四方形、裡面像一枝筆的小圖示(參考上圖畫紅圈處),按下之後就會出現如下的視窗,這裡可以設定進行轉檔的影片規格,依照選擇的廠商及裝置不同,可以設定的選項也會不一樣,例如想要轉成Sony PSP可以觀看的影片格式的話,這裡就只能設定視訊位元率、音訊位元率以及畫面/秒等三個選項而已。

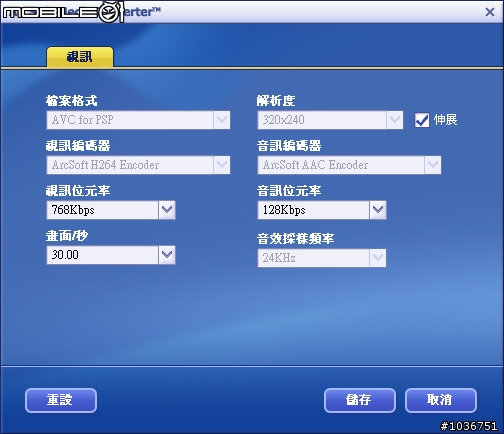

設定轉檔的影片規格

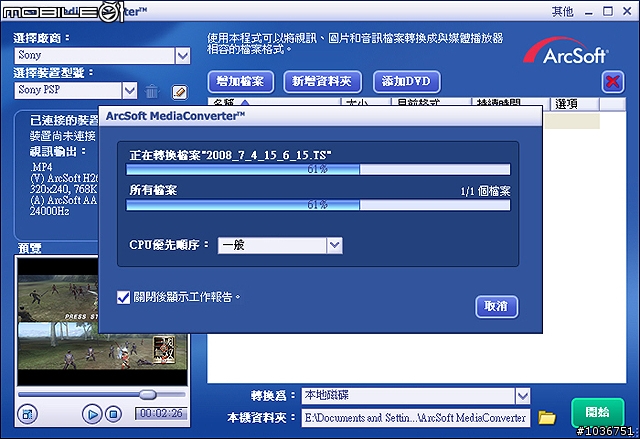

正在進行影片轉檔中

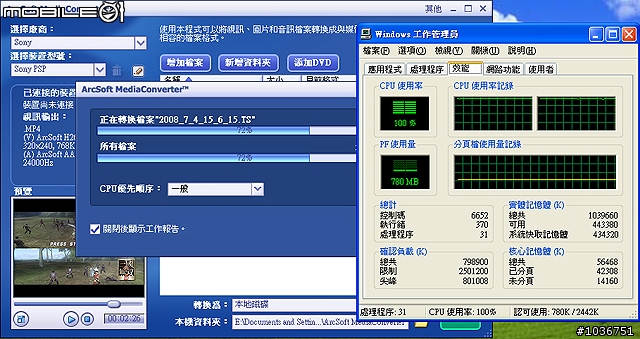

好奇心驅使下,開啟工作管理員來察看一下CPU的使用率。呵呵...微星Wind PC的Atom處理器果然是滿載啊!

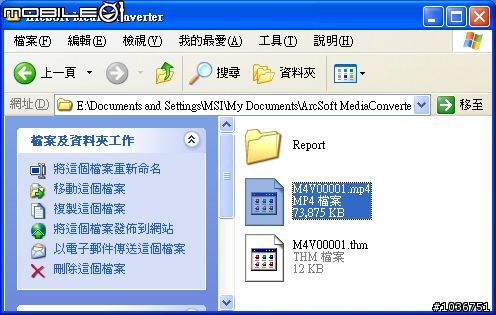

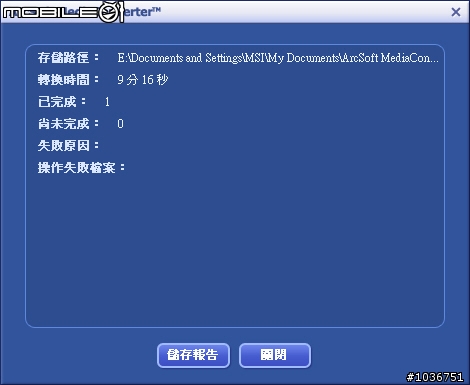

轉換完成之後會秀出如下圖的轉換結果報告,而轉檔後的檔案容量也只剩下73872KB,約等於72.1MB。





換個平台試試看

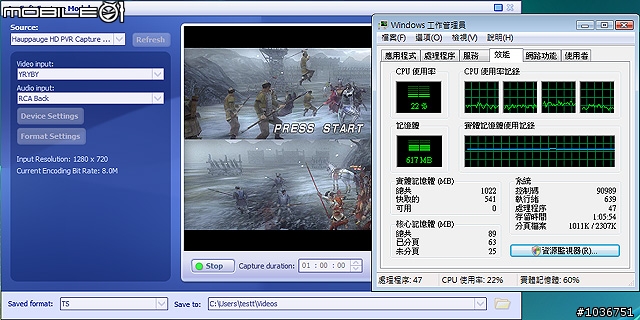

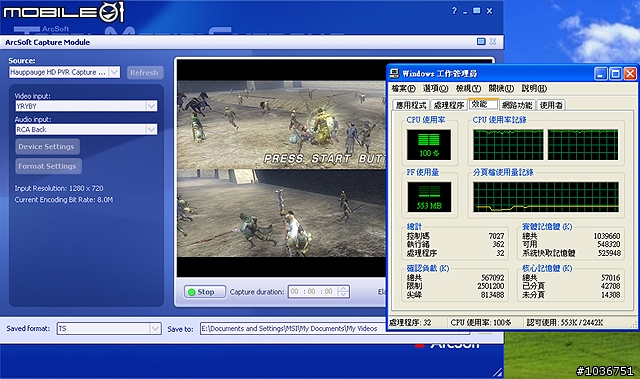

看到上面進行轉檔時,Atom處理器滿載的情況,筆者的好奇心再起:「那錄製影片的情況又是怎樣呢?」答案如下圖所示,一樣也是滿載啊~~



其實之前在使用Total Media Extreme的播放軟體來播放錄製好的影片(TS檔)時,筆者就覺得影片錄製的AAC音效感覺不是很好,而且在燒錄成AVCHD的格式之後,播放影片時也有很明顯的影音不同步現象,這樣的現象再對照到Atom處理器在錄製影片時,持續滿載的狀況,很有可能就是因為測試平台硬體的效能不足所導致。剛好最近收到了AMD Phenom 9850四核心處理器+ATI HD 4850顯示卡的測試平台,於是乎就拿來驗證一下。

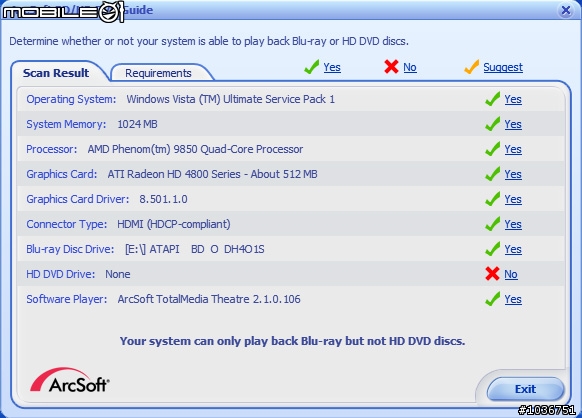

上圖是使用Total Media Extreme軟體的Utilities偵測到的結果,而利用這麼高檔的測試平台之後,果然在錄製影片時,Phenom 9850處理器的負載就只有20%出頭而已。

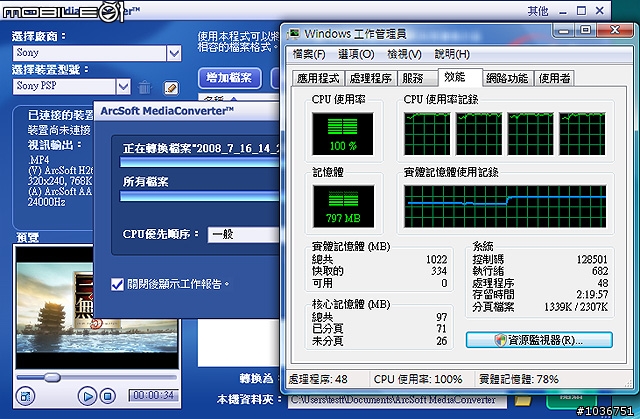

在進行影片轉檔時,雖然Phenom 9850處理器的負載還是滿檔的狀況,不過原本3分鐘的影片Wind PC要花9分16秒才轉完,而Phenom 9850處理器卻只花1分13秒就轉完了,對比之下,省下的時間真的是差很多。

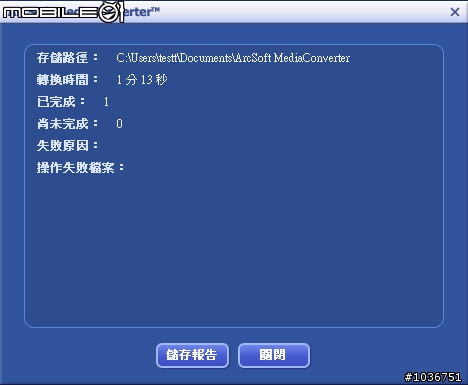

Phenom 9850處理器只花1分13秒就轉完3分鐘的影片

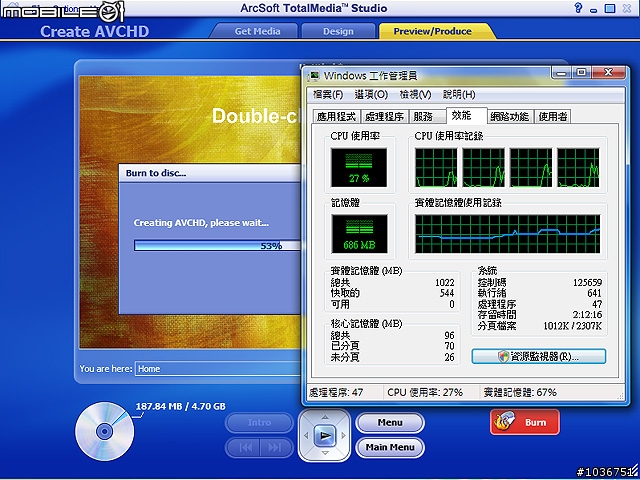

至於將錄製好的影片燒錄成AVCHD的格式部分(選擇硬碟當燒錄目標),由下圖可以看到Phenom 9850處理器也大約是維持在20多%的負載而已。



而使用AMD Phenom 9850四核心處理器+ATI HD 4850顯示卡的測試平台之後,播放錄製影片的AAC音效有明顯的改善,而且燒錄成AVCHD的檔案格式,播放時也沒有再出現影音不同步的現象。由此可見,HD PVR對於錄製HD高畫質影片的硬體平台有一定程度的要求,這點對於想要玩玩看這部HD PVR來錄製HD高畫質影片的網友們來說,可得要先有心理準備了。

有了這麼高檔的測試平台之後,當然也要來試試看長時間錄製影片的情況。設定錄製1小時的影片,錄製完成之後,檔案容量如同先前所計算的,達到3.39GB;而將這個影片檔燒成AVCHD格式之後,資料夾內的檔案容量為3.50GB,兩部分的檔案總容量達到6.89GB,看來不只是硬體平台要有一定程度的要求,硬碟的容量也不能太小(不然就得準備很多燒錄片)。


錄製1小時的720p影片,檔案容量3.39GB

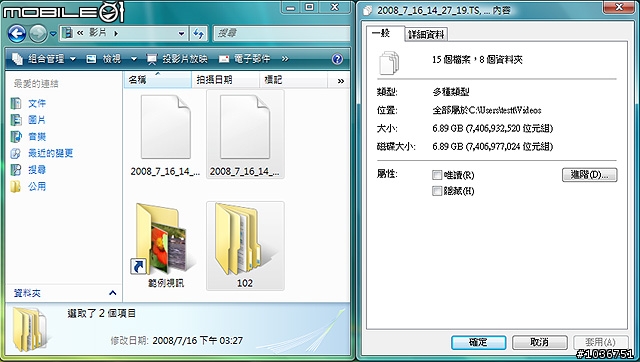

加上燒錄成AVCHD格式的檔案,總容量達到6.89GB

試用心得

試用過和寶這台HD PVR之後,個人覺得這款產品還蠻有趣的,雖然自己以前也曾經測試過不少電視卡或外接電視盒之類的設備,不過像HD PVR這種側錄影片、而且還是屬於HD高畫質影片的產品,可還是頭一遭。坦白說,剛開始拿到這款產品的時候,由於它的外觀實在是毫不起眼,再加上可能是送測品的關係,裡面只有光碟內附的英文版PDF電子手冊,所以讓人有點提不太起興致。直到接上PS3,看到HD PVR可以錄製真˙三國無雙五的畫面,這才開始引起我的興趣。

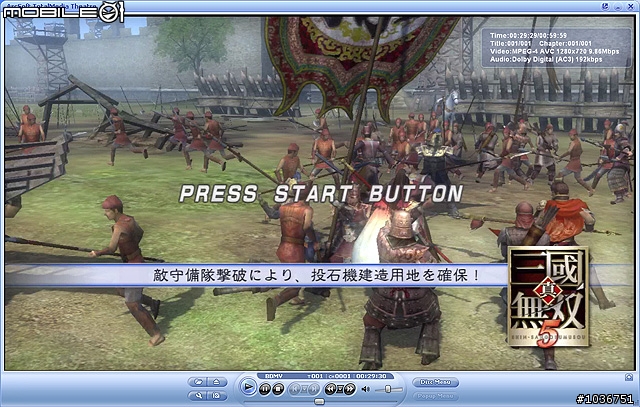

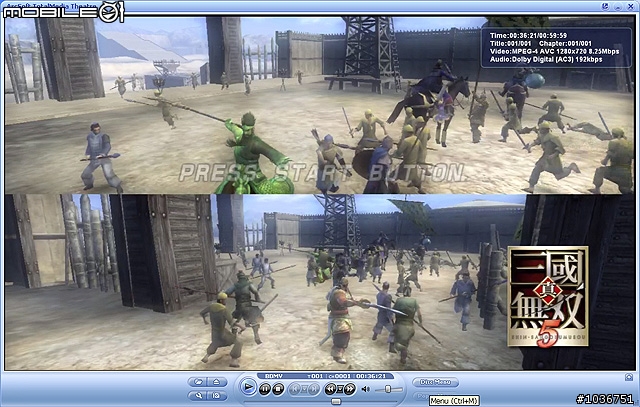

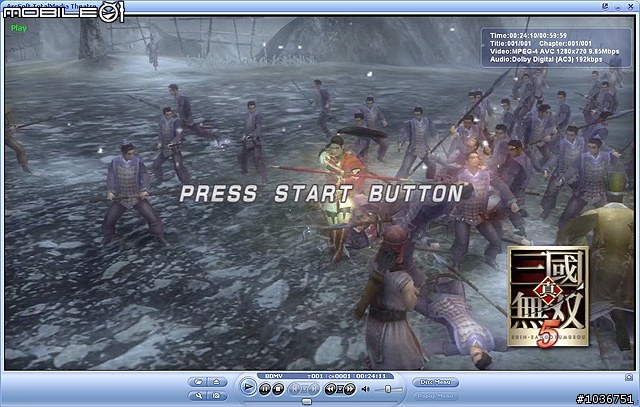

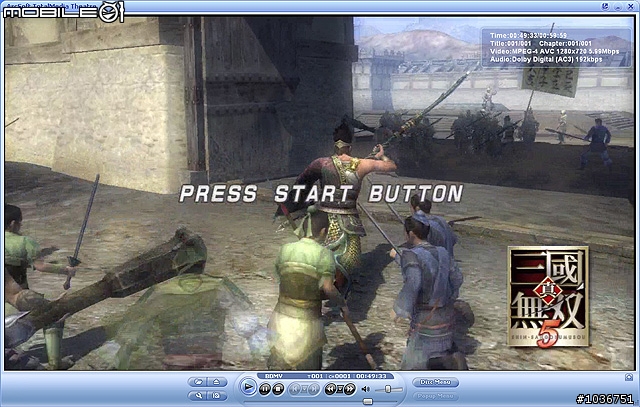

整體而言,以HD PVR錄製HD高畫質影片的影音效果都還不錯,當然,前提是你的硬體配備要有一定的水準,然後設定的錄製影片資料速率也不能太低。雖然說中華電信目前的MOD多媒體平台服務的HD高畫質數位節目的內容還不多,不過有時也會有一些精彩的節目可以欣賞,如果剛好你在那個時段沒空,或是想把節目錄製下來與親友一起分享的話,那這部HD PVR就正好可以符合你的需求了。至於價格方面,由於廠商這邊還在進行中文化,所以價格還沒訂出來,不過英文網站的線上訂購價格則是美金249元,可以當作參考。最後,補上一些以Total Media Extreme的播放軟體來播放錄製好的AVCHD格式影片的畫面,給大家分享一下!
