有在通勤的朋友應該都會坐到台鐵的新車

EMU700 通勤電車 綽號-- 阿福


今天介紹的模型是客戶訂製, 1/80 HO比例

整車零件完全從無到有

材質95%為全金屬----鋁合金 不鏽鋼 銅合金

加工法有 CNC,鋁擠型,雷射切割,金屬蝕刻,金屬鑄造,網版印刷


不囉唆....直接看圖說故事了

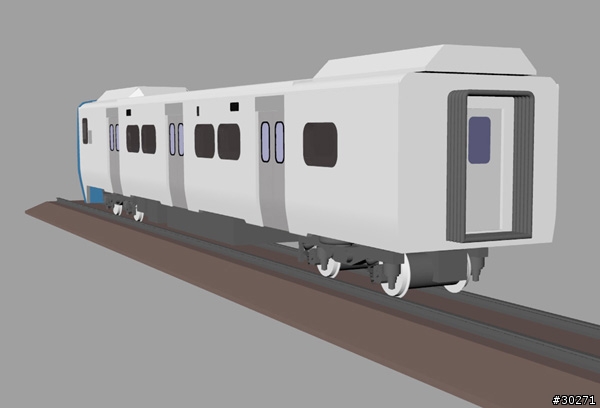

先用3D模擬

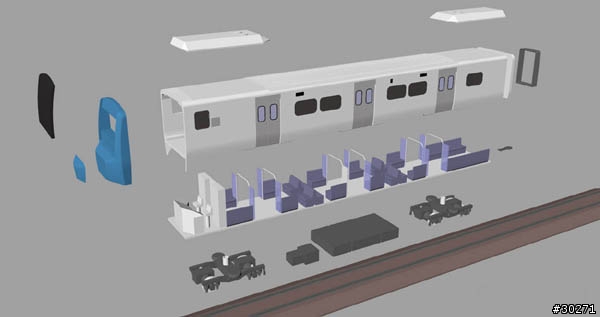

爆炸圖

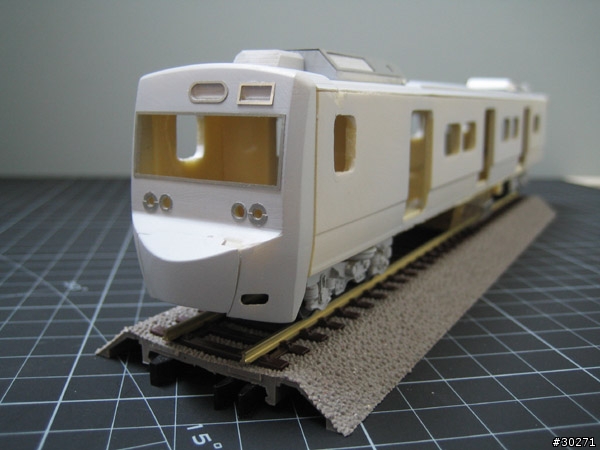

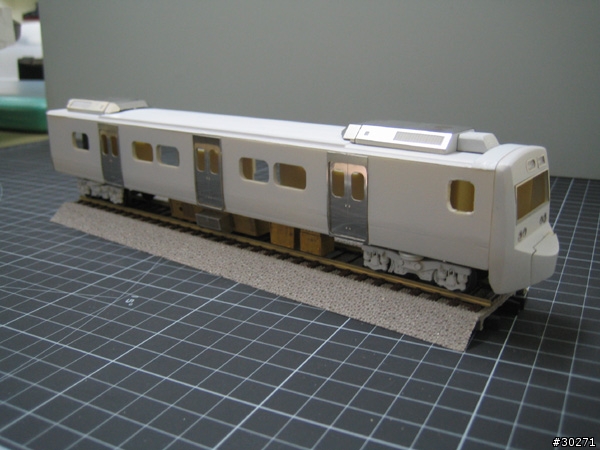

CNC車身試作

這時只是ABS塑膠的車身

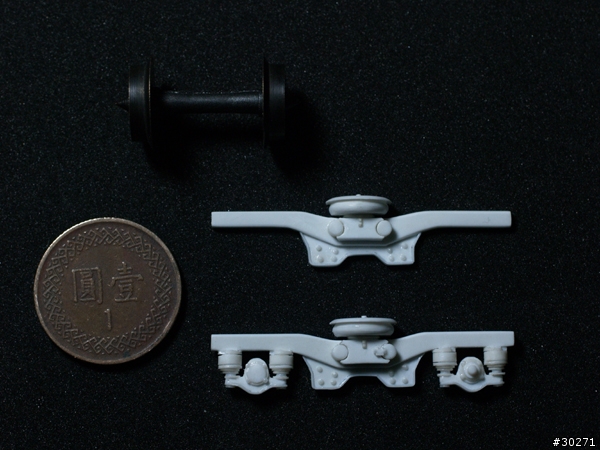

開始製作轉向架原形(用壹元來比較一下)

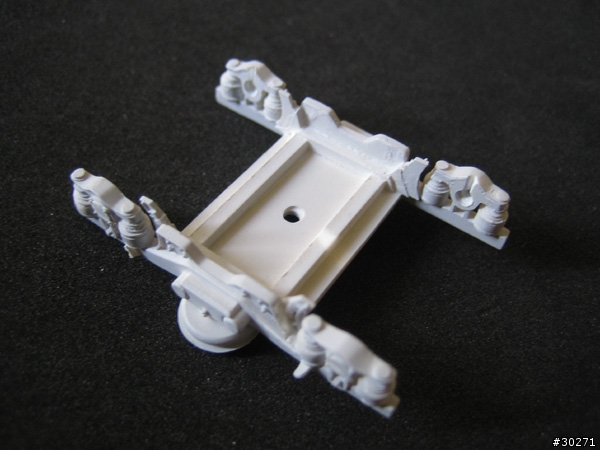

轉向架背面

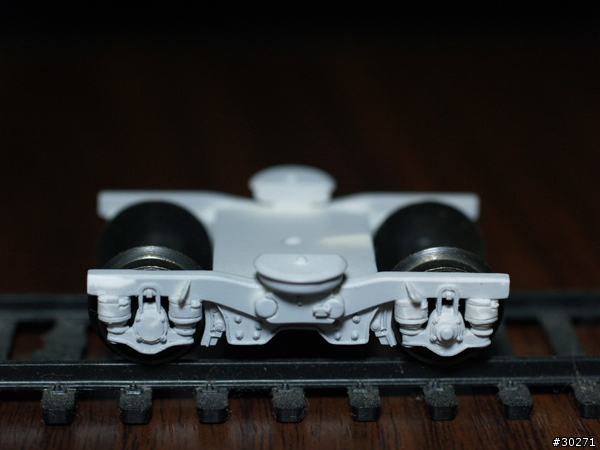

試裝車輪

準備翻模了

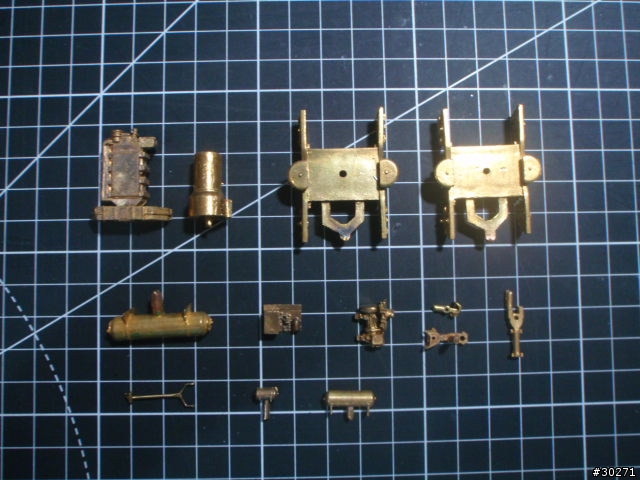

翻好的粗胚

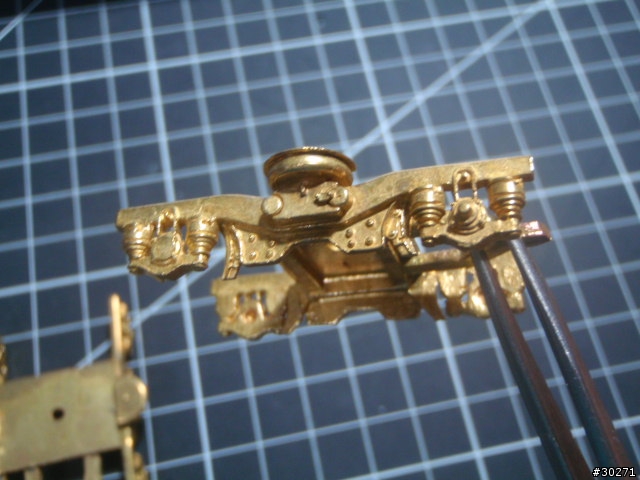

金屬轉向架近拍

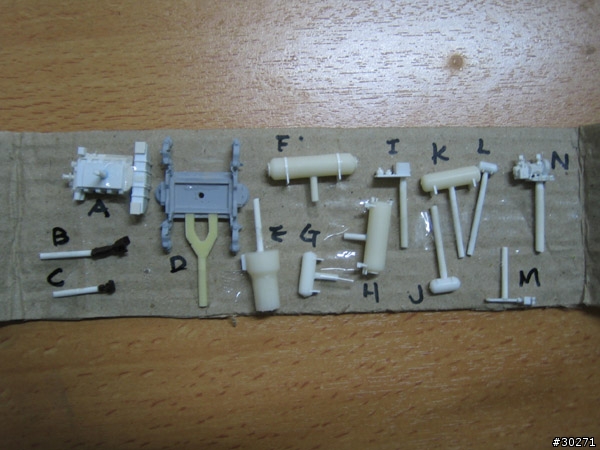

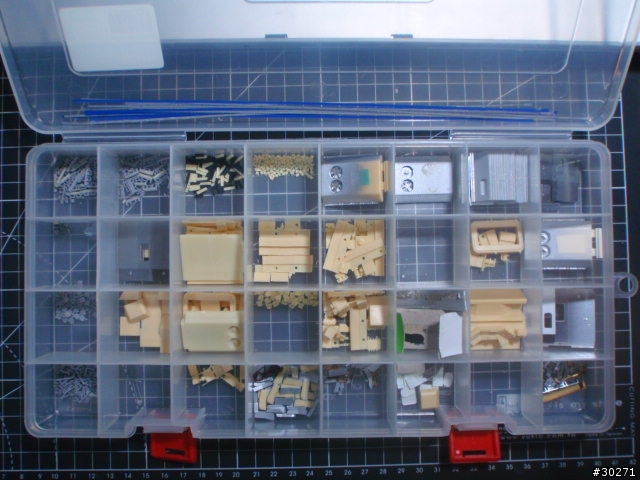

陸續作出的零件

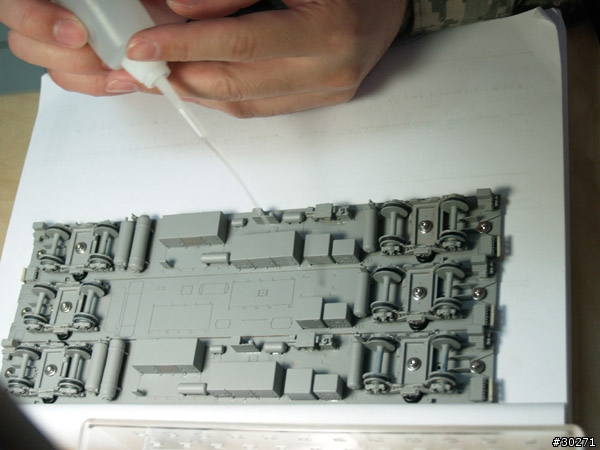

開始組合底盤

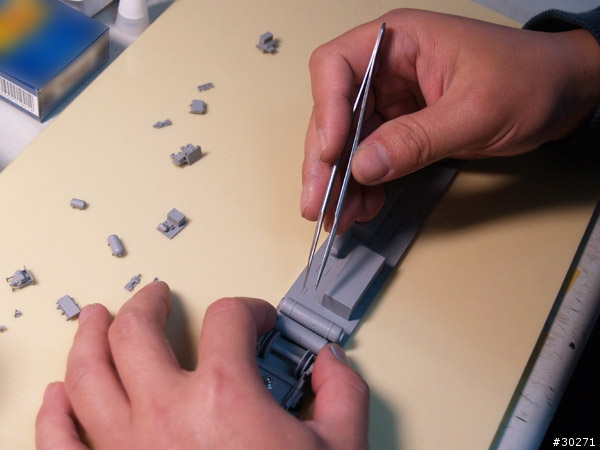

要小心翼翼

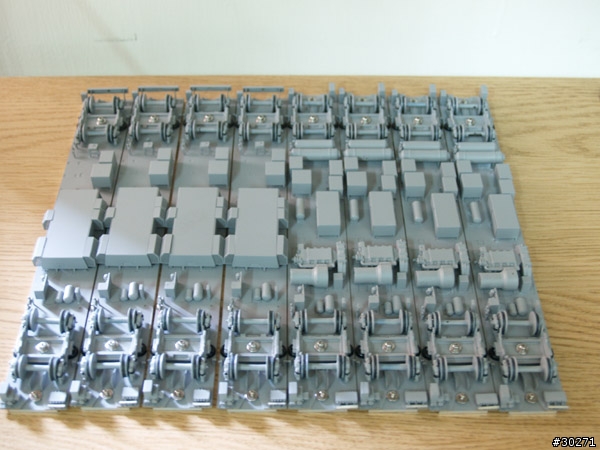

排排站

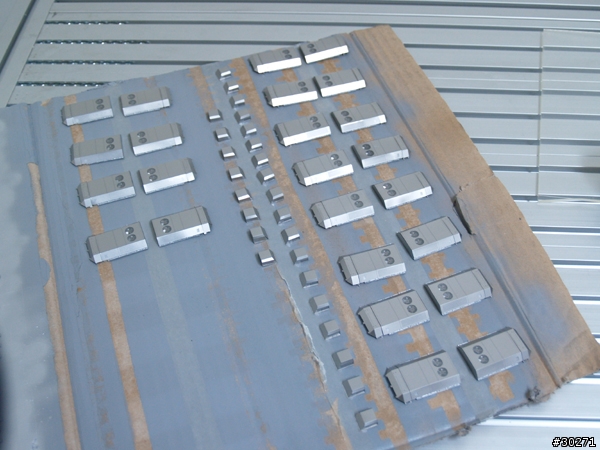

冷氣機

噴漆上色

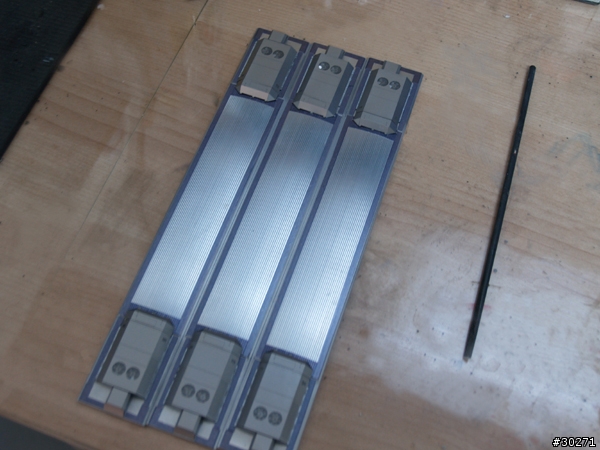

裝上車頂

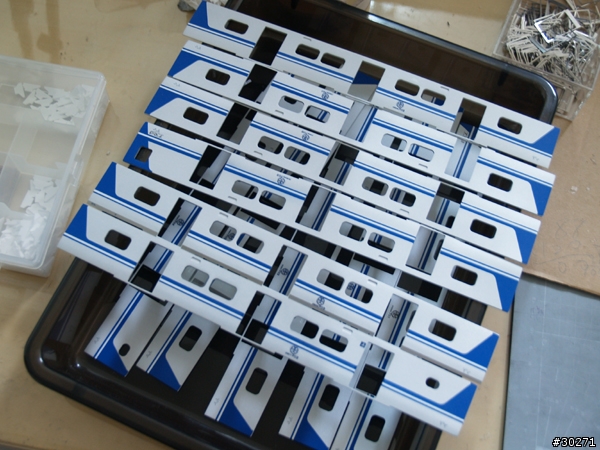

印刷好的車身

集電弓 冷氣 車門

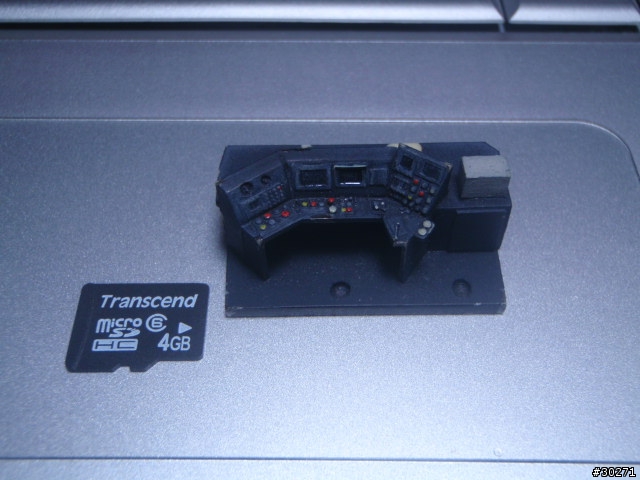

駕駛室 (與Micro SD一起拍)

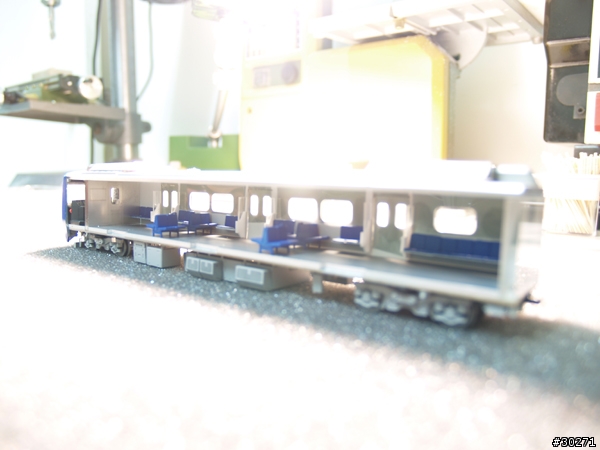

內裝試組

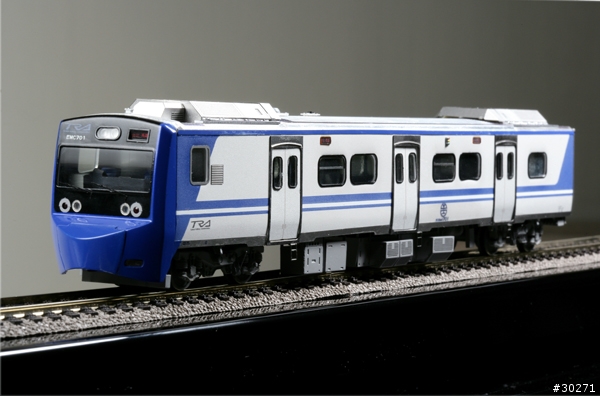

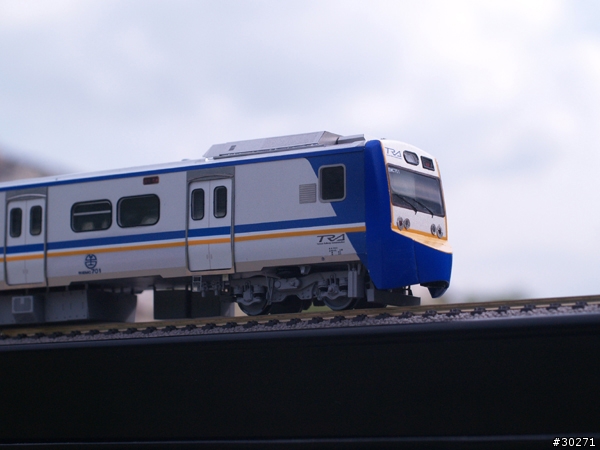

經過不眠不休的努力 .....終於完工啦!! (這時候還是舊塗裝)

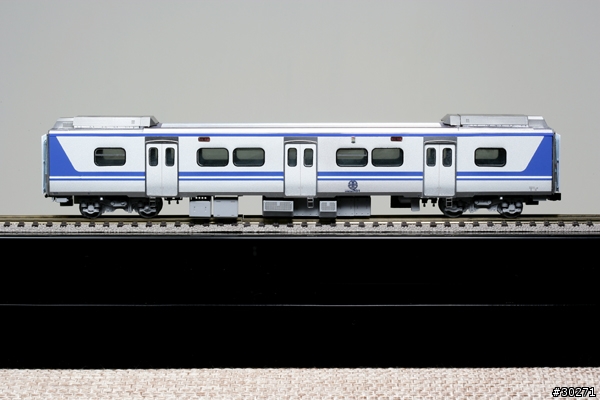

側面一張

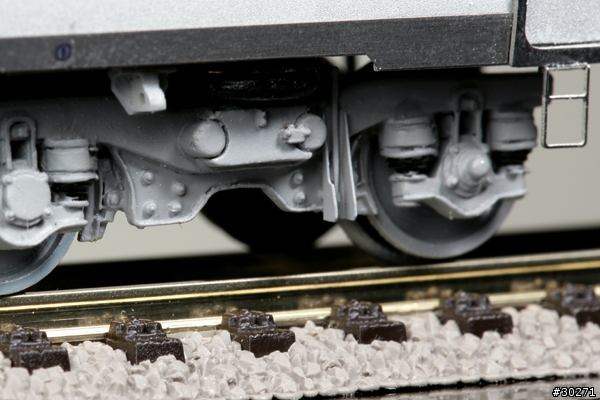

轉向架近拍

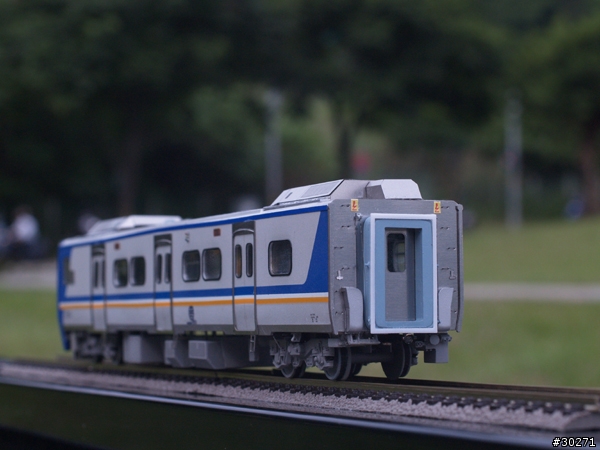

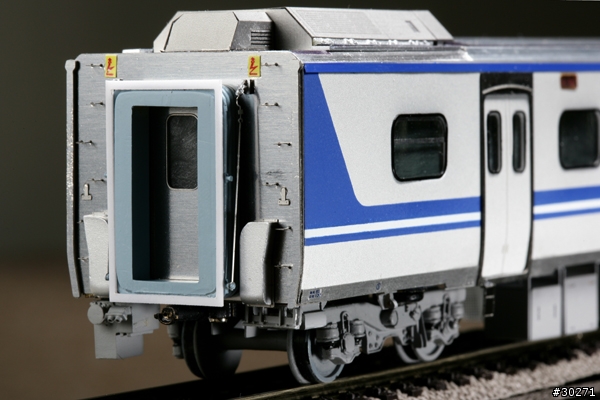

後面來一張

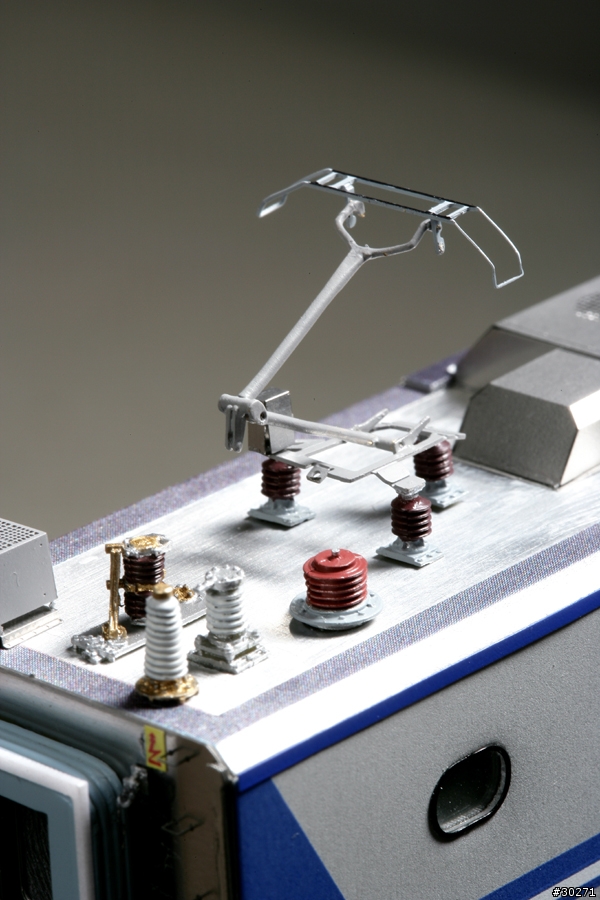

集電弓

又是集電弓

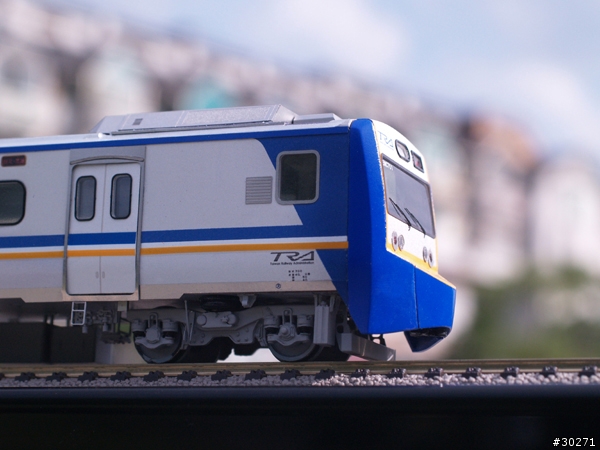

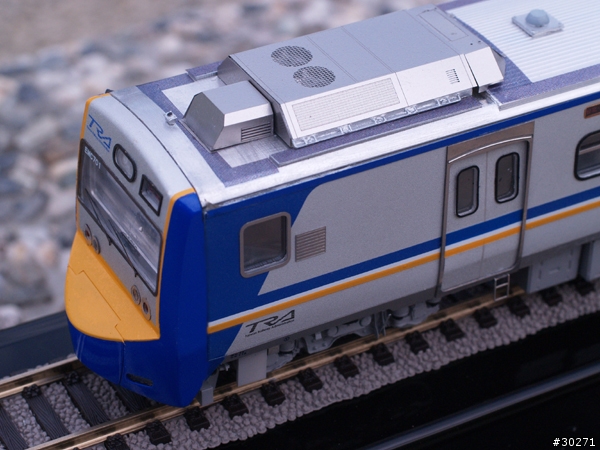

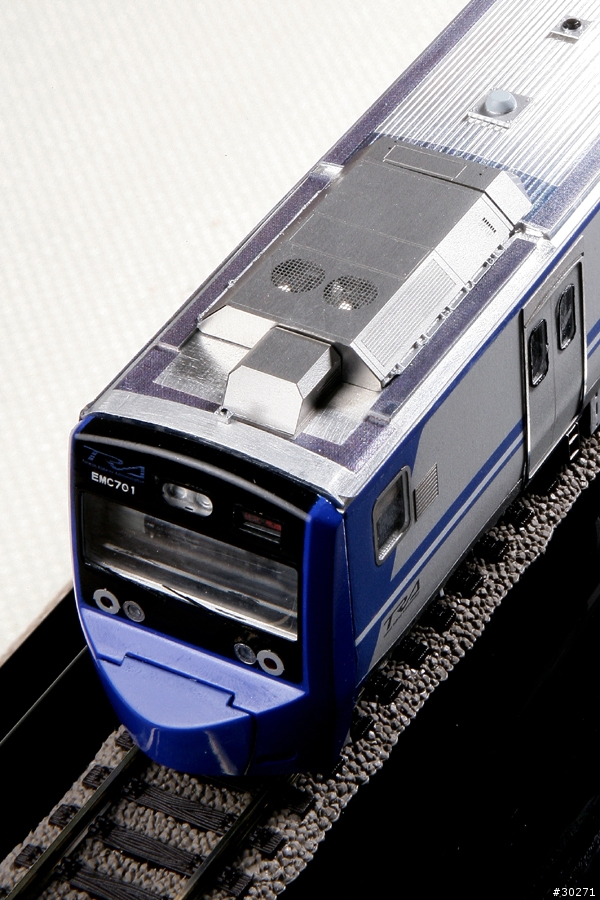

車頭近拍

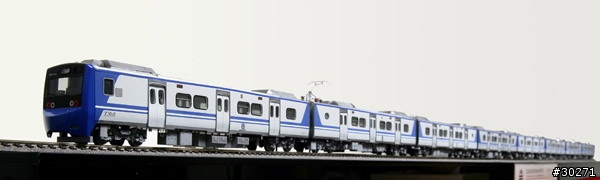

總共八輛一列


一輛有三百個左右的零件...所以一列八輛總共有兩千多個零件

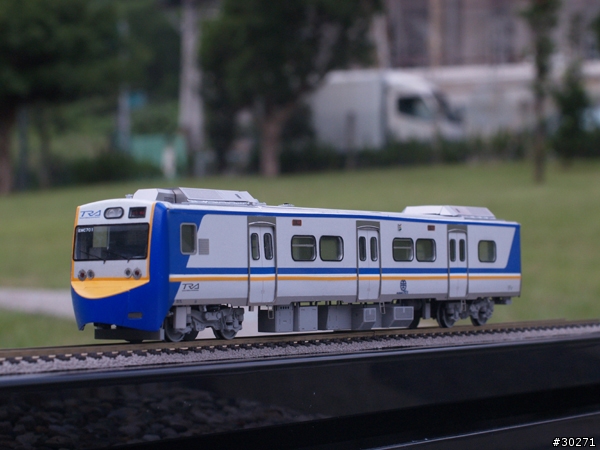

接下來是新塗裝,採用橘色色帶












謝謝收看

希望大家不要嫌棄~~

有空去坐坐阿福吧~~雖然通車後我都還沒坐過.....呵
