be quiet!對於國內用戶是屬於較陌生的品牌,不過其產品已在歐美行銷一段時間,這次代理商引進台灣,期望在台灣電源市場爭下一席之地。
猶如其名,be quiet!是強調靜音電源的廠商,其產品主要分為兩個支線,Dark Power PRO屬於定位於430W-1000W的高階模組化電源的市場;Straight Power則是以350W-700W的非模組化機種,來滿足中低階市場的要求。

這次測試的是Straight Power系列,輸出為500W的機種。
彩盒外箱,大大的黑豹圖片,意味著靜、狠、準,be quiet!商標下的"A new dimension of silence"宣告著全新的"靜"界。

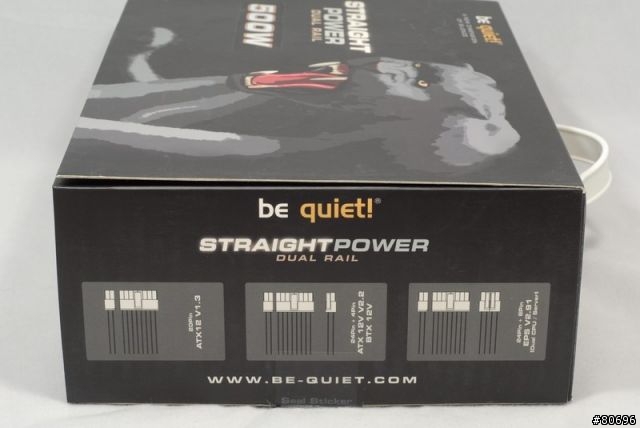

側面以圖表標示出主要電源接頭因應不同種類主機板的對應組合方式。

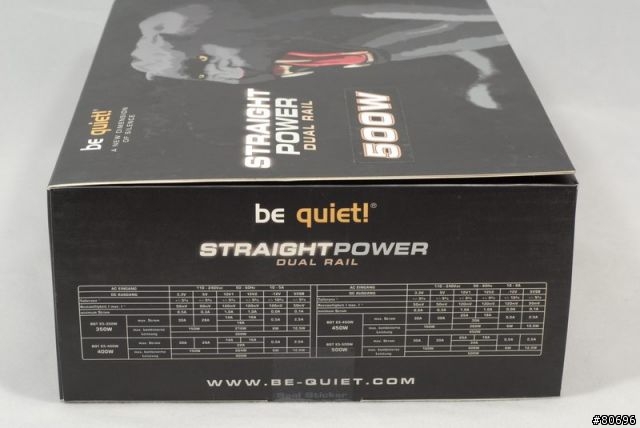

另一側則是Straight Power從350W到500W各款輸出規格表,供使用者比較參考。

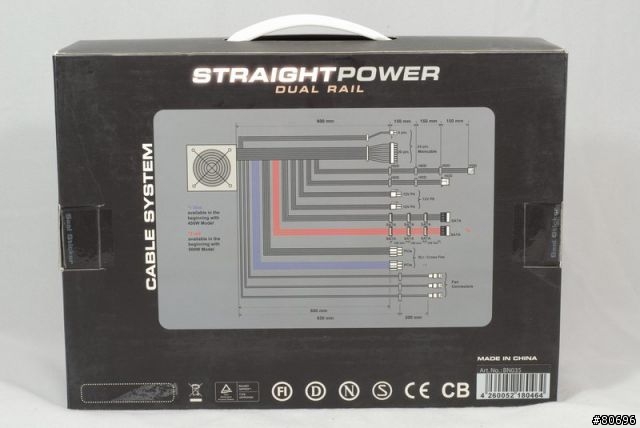

彩盒背面,則是電源供應器線路長度、接頭種類及數目圖表,讓需要這類參考資料的使用者可以很快的取得所需要的資訊。


外盒正面有一活動頁可以掀開,掀開後還可以看到一個可以看到POWER本體的透明視窗,活頁上有更詳細的特色說明,不過可惜均為外文,建議可以加列中文說明讓國內使用者更容易了解。

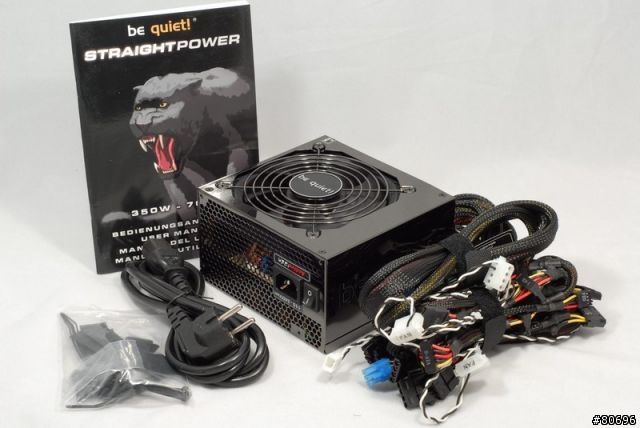

包裝內容物一覽,有POWER本體、歐規電源線、魔鬼沾+束線整線組以及一本蠻厚的說明書。

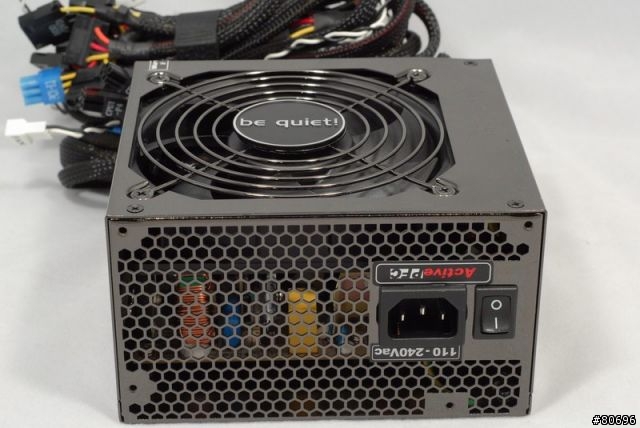

後方為六角形孔洞構成網狀出風口,讓電源內的熱風得以排出,電源輸入電壓為全域設計,並有總開關,可於必要時切斷電源供應器交流輸入。

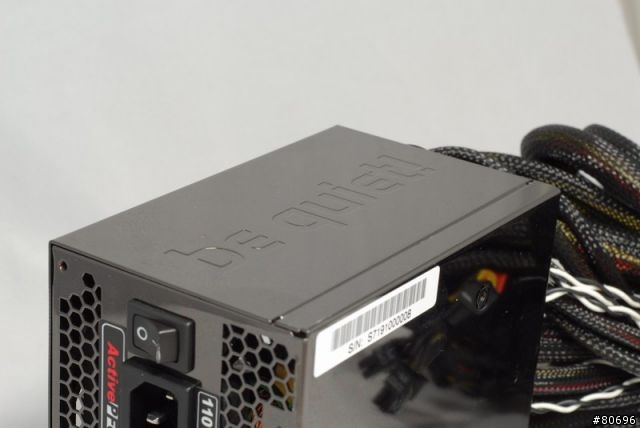

電源外殼以亮面電鍍處理,側邊並有be quiet!商標浮刻印,增加產品質感。

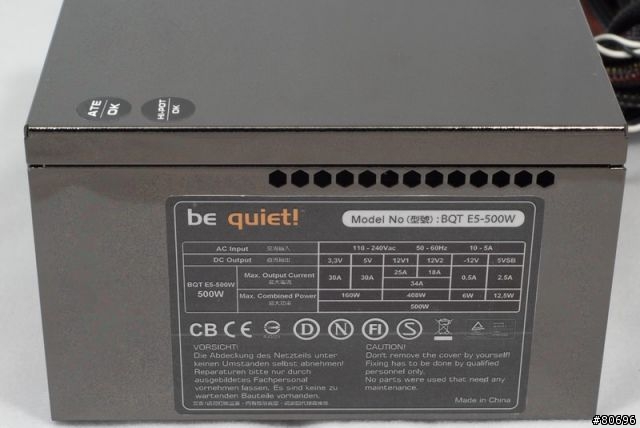

另一側面則是貼上輸出規格貼紙,除了有各路最大輸出電流、瓦數外,還有各式安規認證商標。

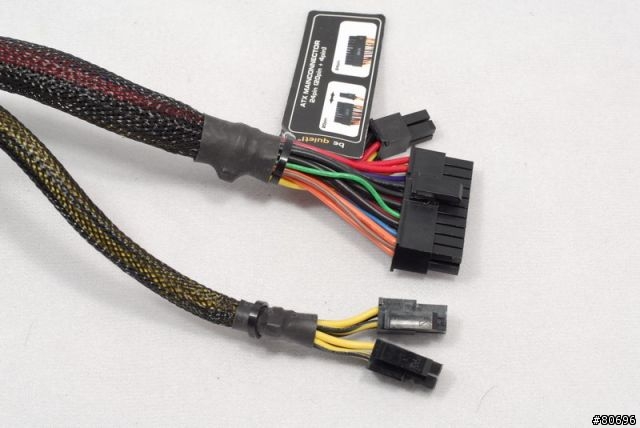

主機板電源接頭方面,提供一組20+4P以及一組處理器用的4+4P接頭,20+4P接頭上還加上小紙牌說明使用方式。

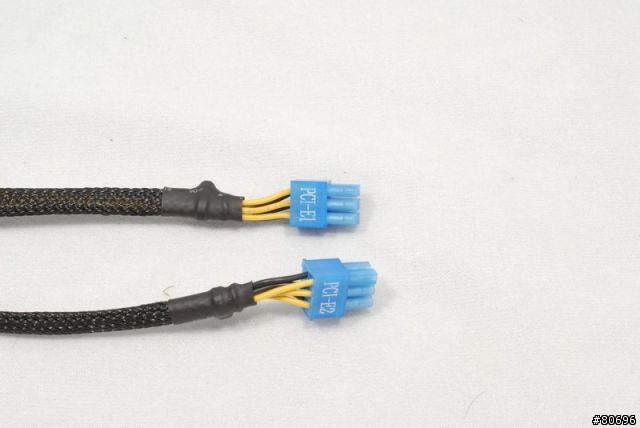

高階顯示卡用電源方面,提供兩組PCIE 6P接頭,並特別用藍色接頭以茲區分,避免誤接的情形。

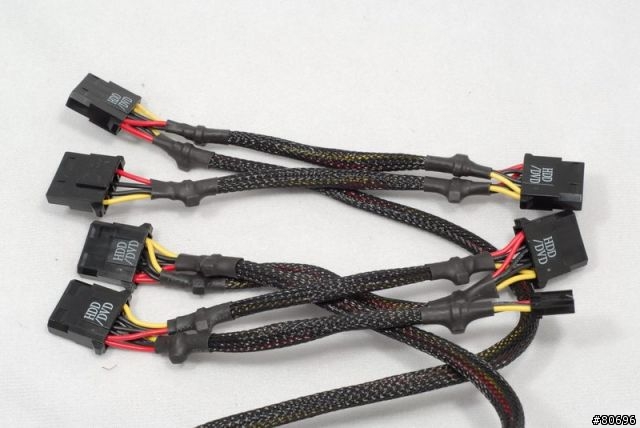

週邊裝置電源方面,兩組迴路提供六個大4P以及一個小4P,雖然線材隔離網包覆相當仔細,不過大4P並沒有採用時下流行的省力易拔設計,是稍微遺憾之處。

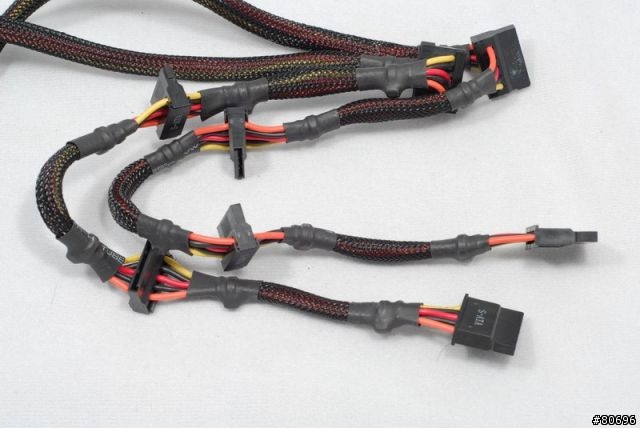

SATA電源接頭,兩組迴路提供八組接頭,數目相當多,除了各段均有隔離網包覆外,靠近電源端的接頭也使用直角刺破型接頭,僅有線材末端是一般接頭。

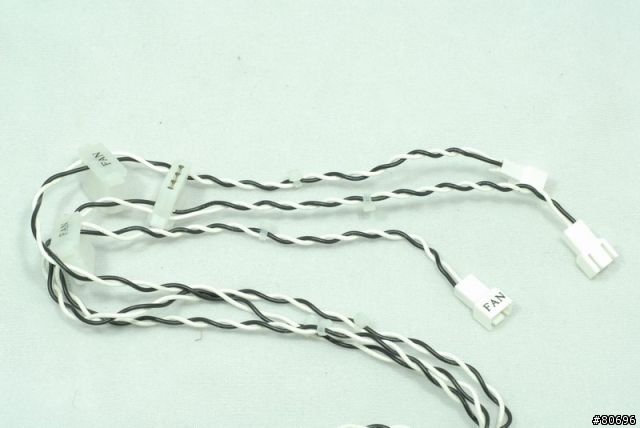

電源供應器也額外提供三組風扇專用電源線,每條線為3P、4P接頭各一,可以針對使用的風扇來選擇適當的接頭,並可以使接於其上的風扇透過POWER內部溫控電路一起進行溫度控制。


接下來介紹內部元件。

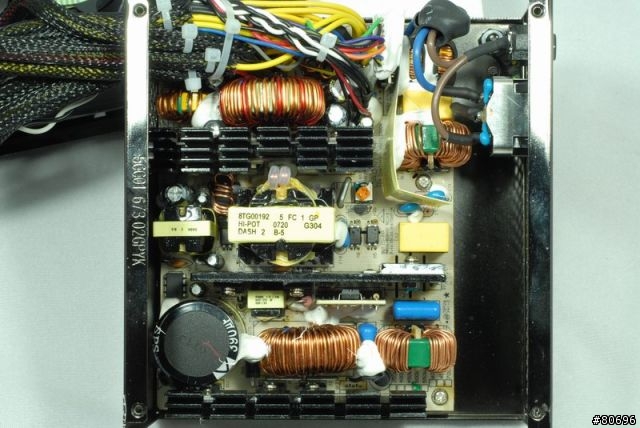

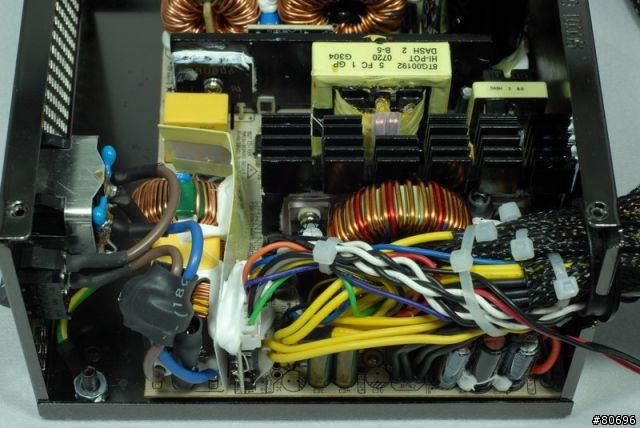

內部配置因為採用全漢系統,所以看起來與全漢某幾型電源非常相似,散熱片,APFC(下)以及一次功率端(中偏下)的看起來略顯單薄,而二次端的算還好,不過對於其他廠家盡量延伸散熱片的作法,還是為此電源的散熱感到擔心。

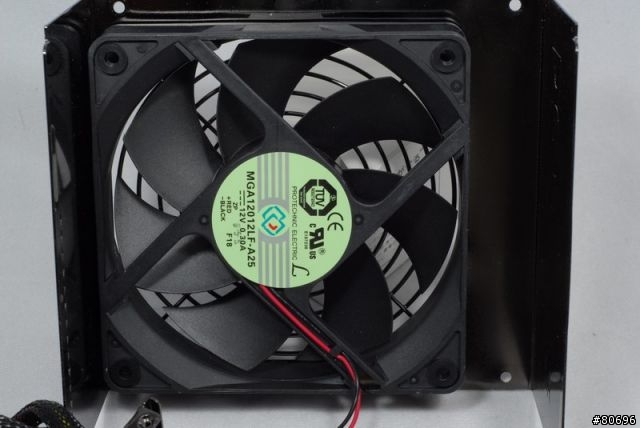

散熱風扇使用永立電機有限公司MGA12012LF-A25散熱風扇,為12V 0.3A,最高轉速1800RPM,風量61.07CFM,噪音30dBA,FDB軸承。

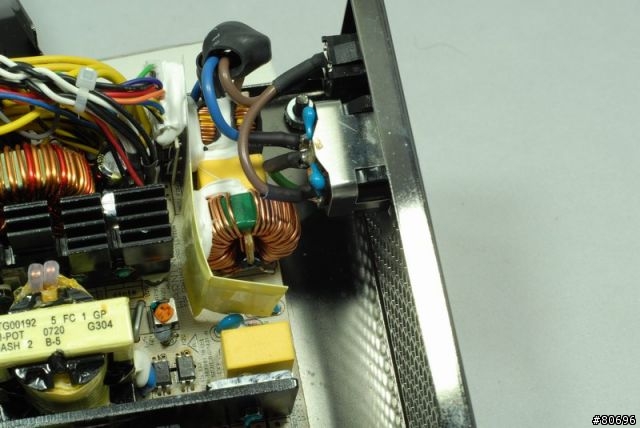

交流電源輸入端,交流電經由電源接頭、開關後輸入至電路板,並未使用一體式EMI濾波器,而是於電路板上設計EMI濾波電路,因為與二次端較為靠近,所以設有絕緣隔板避免產生安全問題,在接線焊接處也有熱縮套管套住以加強絕緣。


交流電經過EMI濾波器後,便輸入整流器以及APFC電路(照片下方),經過調節後便將調整後的高壓直流送至功率級一次側開關晶體(圖片中央),最後到達主要變壓器(圖片上方)。
APFC輸出電容為OST SPS系列420V 390uF電解電容,所使用的控制器為CM6800G PFC/PWM整合控制器,主變壓器左方為輔助電源電路,用來供應電源供應器整機電路電源以及電腦5V待命電源。

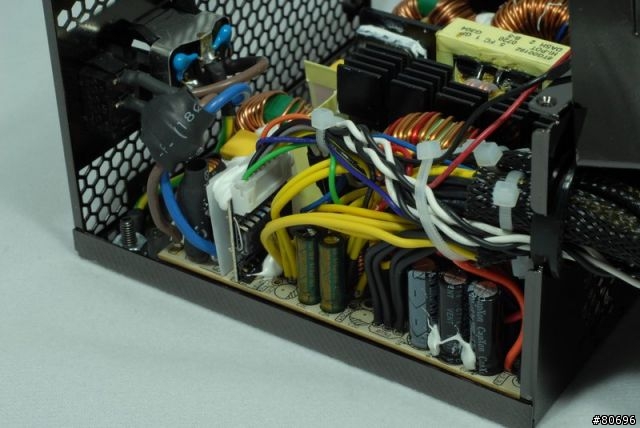

功率級二次側輸出端。


二次輸出端電容是以TEAPO(智寶電子)以及Capxon(豐賓電子)兩家推出的105度電解電容為主。黃色12v輸出線前方的電路子板是電源管理電路板,除了控制電源啟動/關閉外,還具備輸出端保護能力。



接著是上機測試。

樣本系統硬體配備:
處理器:Intel Xeon S604 3.4G * 2
主機板:艾威DH800 Server board(875P + 6300ESB)
記憶體:創見1GB DDR400 TCCC * 2
顯示卡:ATI 9800XT 256M AGP
硬碟機:Seagate Cheetah 36G * 2、WD 80G * 2
其他:風扇8個(12公分5個、9公分1個、8公分2個),直流水冷幫浦1個。

測試配備:
SANWA PC5000數位電表,以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器,測試待測電源供應器交流輸入電壓、電流、頻率以及實功率,求出總功率,並計算功率因數。
PROVA CM-01交直流勾表,測試樣本系統直流各路耗用功率。

測試項目:
1.未開機前樣本系統待機交流輸入功率,此時樣本系統待命耗用功率為1.5W。
2.開機進入作業系統後五分鐘,量測樣本系統輸入交流功率以及從主機板測試點量測各路電壓數值,此時樣本系統各裝置耗用功率為185.91W。
3.以Everest Ultimate系統穩定性,勾選所有裝置測試,運行十分鐘,量測樣本系統最高交流輸入功率,並從主機板測試點量測各路電壓,紀錄各路電壓變化圖表,此時樣本系統各裝置耗用功率為307.7W。

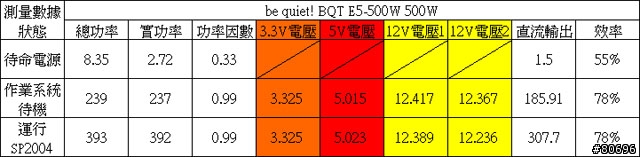

以電表量測結果如下:

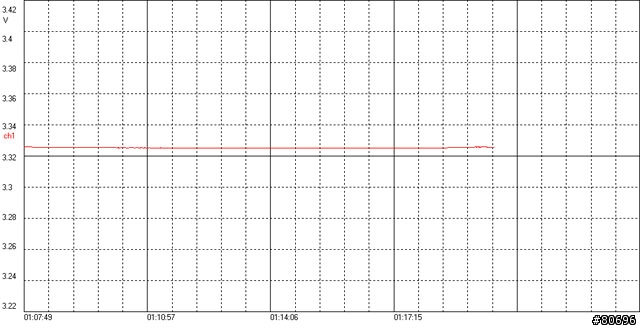

3.3V電壓紀錄圖:

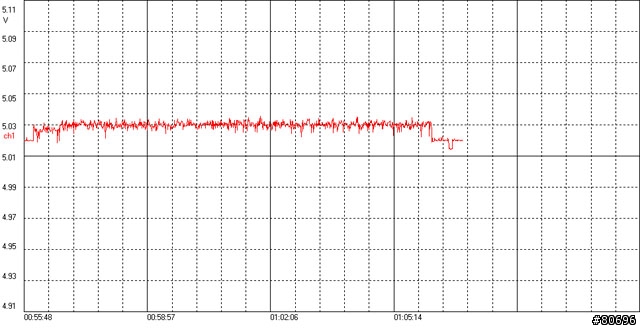

5V電壓紀錄圖:

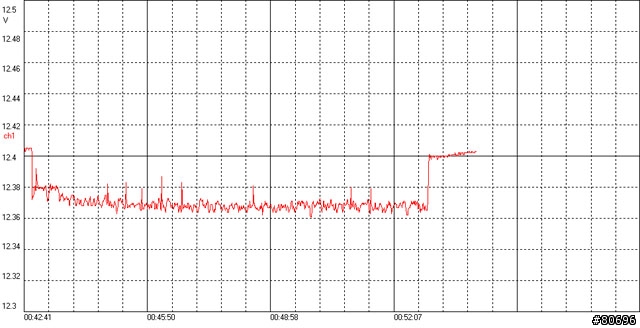

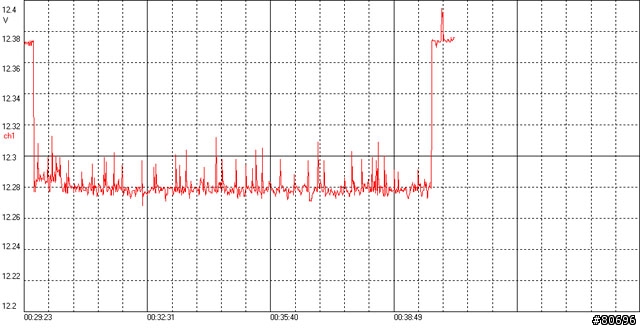

週邊裝置12V電壓紀錄圖:


處理器12V電壓紀錄圖:


結論:
於185.91W輸出及307.7W時,轉換效率均維持於78%。輸出水準方面,3.3V輸出還算平穩,不過5V不降反升,且在15mV的範圍中波動,週邊裝置12V變動範圍於45mV左右,處理器12V的變化量較大,接近110mV,波型安定性並不能算是十分良好。
噪音方面,12公分風扇透過內部轉速控制電路,待機時風扇聲音較小,不過當負載量上升並維持一段時間後,可以感覺到風扇聲音有變大的情形。溫度方面,運行完所有的測試後,在靠近電路板以及散熱片的的外殼有些許熱量,排出的風溫度也有提高現象。
be quiet!對國內使用者是一個新的品牌,此款電源輸出表現普通,並無太大特色,除非價格有特別吸引買家之處,要打進市場可能還需要一些努力。

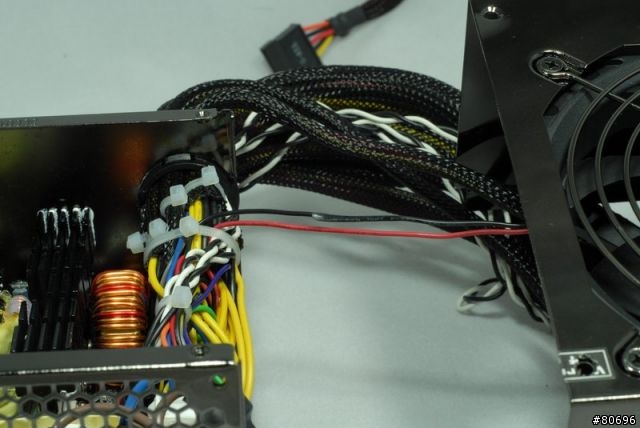

另外,在將外殼拆卸下來後,發現到風扇電源線被壓扁了,久而久之可能會造成破皮短路,希望製造商在組裝時能多多留意。




優點:
1.線材包覆完整,並附上整線用魔鬼沾束線帶。
2.用料尚可接受。

缺點:
1.僅附歐規插頭電源線,未來上市應要改進。
2.輸出平平,可以再加強一點。
3.未採用省力易拔大4P接頭。

報告完畢,謝謝收看。
