看過 MaxWu 兄barry 兄 的改裝後,我也來裝個開關上去看看,但是我比較龜毛,改裝後要求美觀並且實用,所以找了很久後才找到適合的料件。

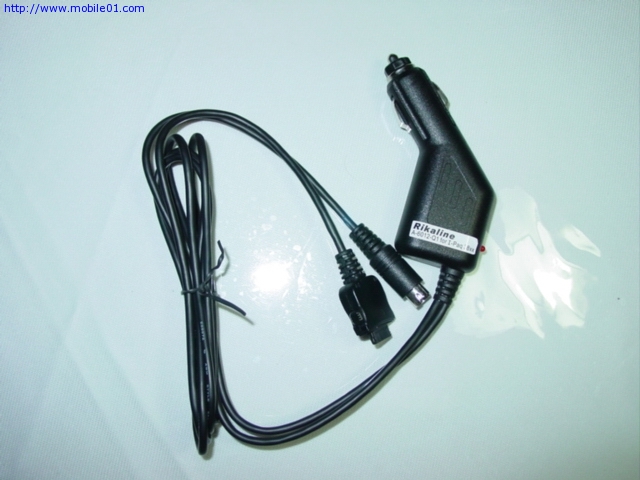

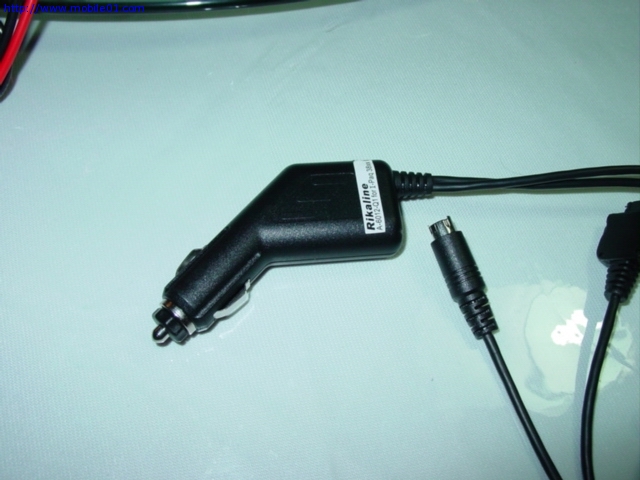

當初買 Holux GM-210 的時候,附的這一條傳輸線,跟其他兩位的應該是一樣的東西,但是可能內部的線路版比跟其他兩位的稍有不同,仔細比較一下,MaxWu 兄的那條傳輸線的電源線是焊死在 PC 板上面的,而 barry 兄的傳輸線裡面的 PC 板跟我的類似,但是供給 GPS 跟 PDA 的電源線只有一組,所以他必須在 PDA 接頭上動手腳。

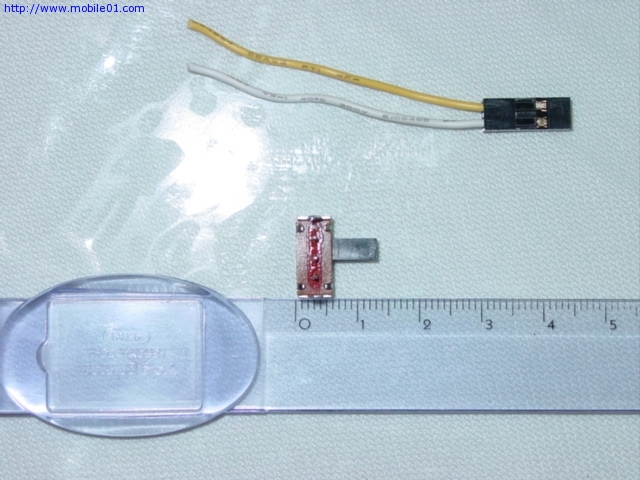

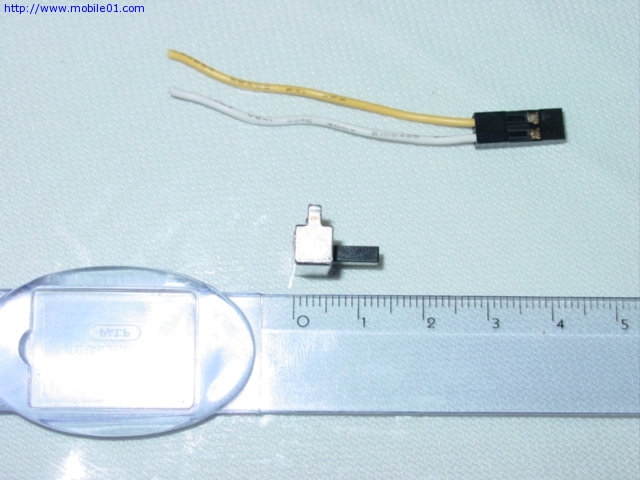

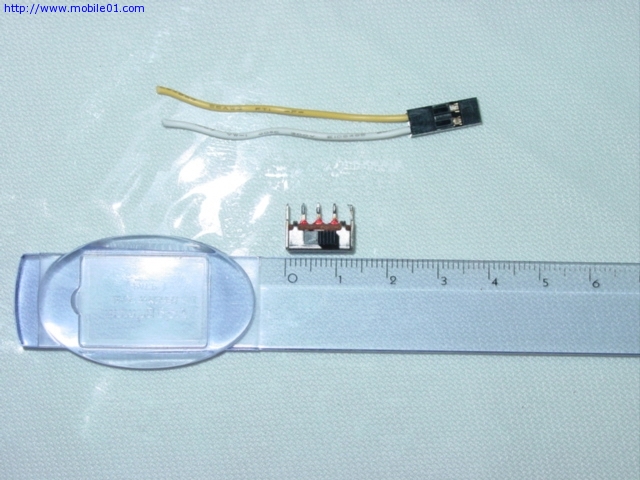

所需的料件有,開關一個,主機板 Pin 接腳頭。


開關的 Size 是,13mm [W] x 5mm [D] x 14mm [H]


這條線本來是電腦機殼上面接到主機板的 Turbo LED Pin,反正現在的主機板沒有需要用到這顆 LED,我索性就把它剪下來用。


開關上面有三個接腳。

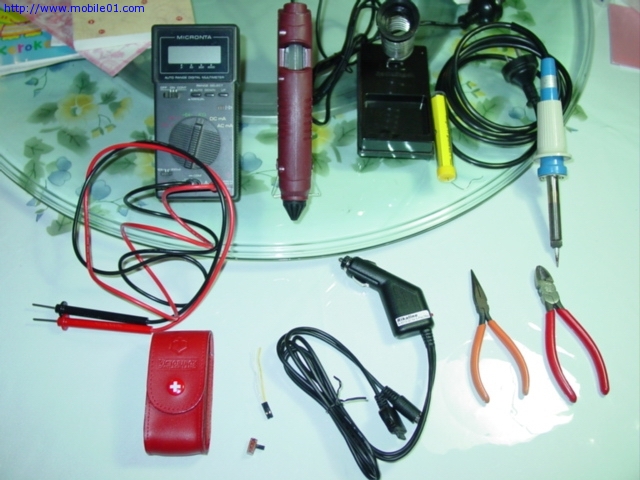

準備的工具有,細頭焊烙鐵,熱溶膠,電表,小鉗子,瑞士刀,刀片,熱縮管,吹風機,電鑽,細頭鑽頭。


首先,把變壓器頭拆掉。

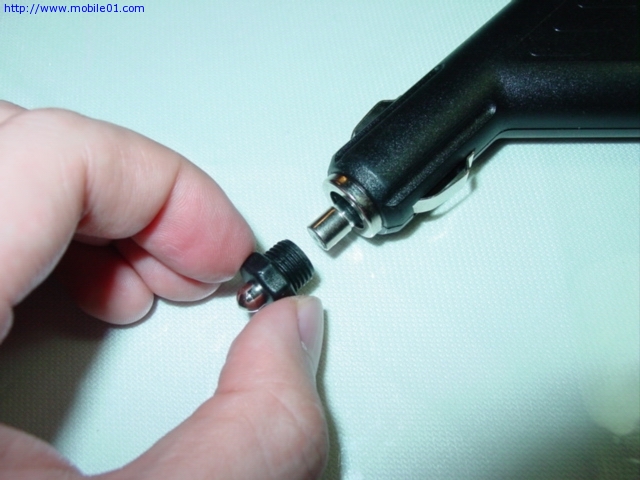

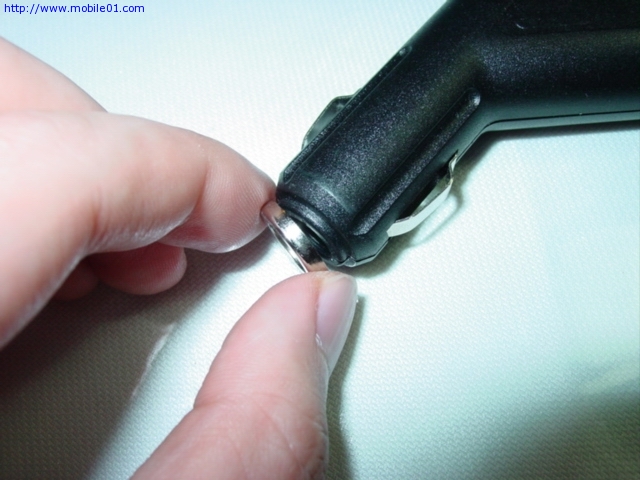

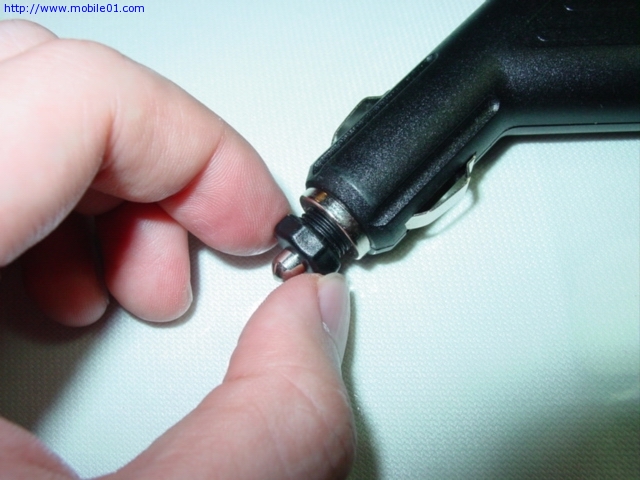

轉開保險絲蓋。


轉開後露出保險絲。

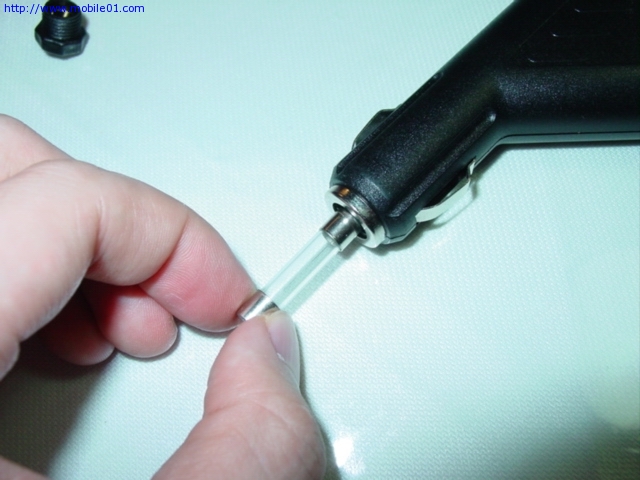

拔出保險絲。


把前固定環拔掉。

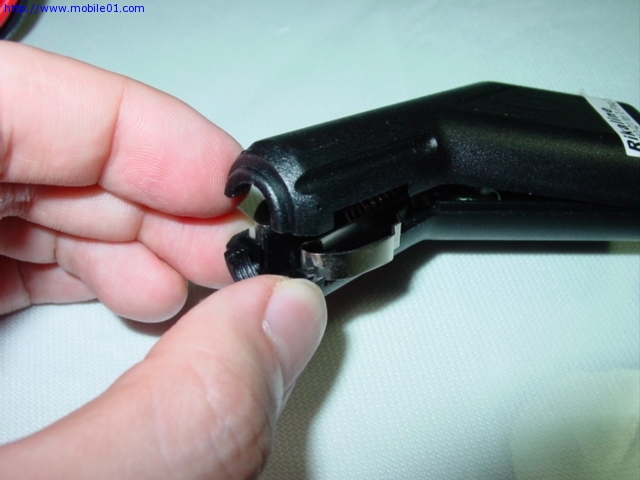

輕輕一扳就開了。

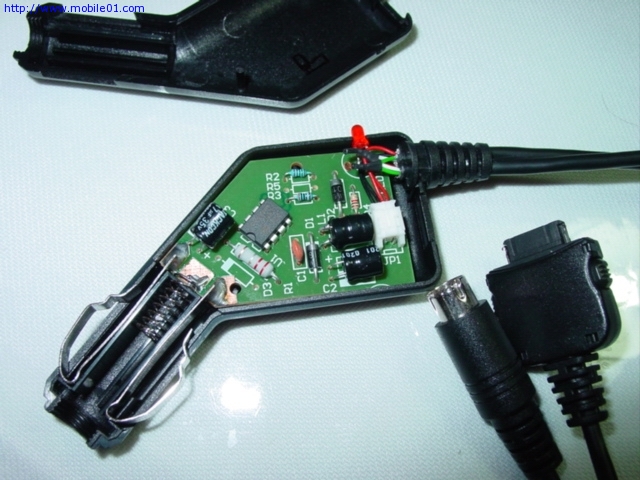

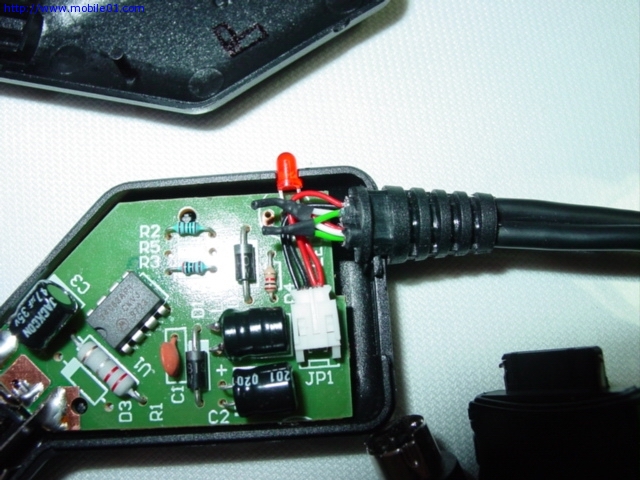

電路版長這樣,跟 barry 兄的差不多。


在這裡可以看到是兩組電源線直接接到 JP1 上面。

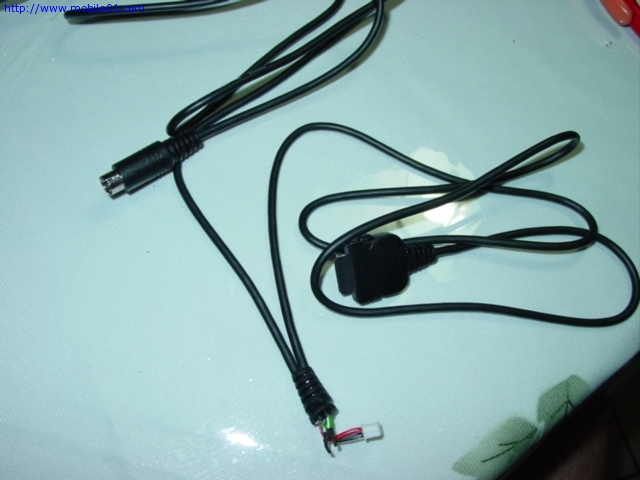

PDA 跟 GPS 的線是直接接到變壓器頭上。


把電源線拔除後的特寫。


現在開始動手,我們要的是把開關接在 PDA 的那條電源線,所以先把正極從接頭上拔出。

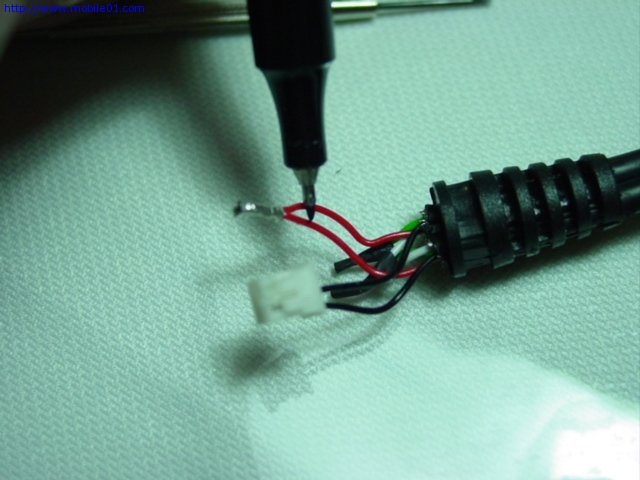

先確定好是哪一條,用筆畫一下,要不然剪錯就頭大了。

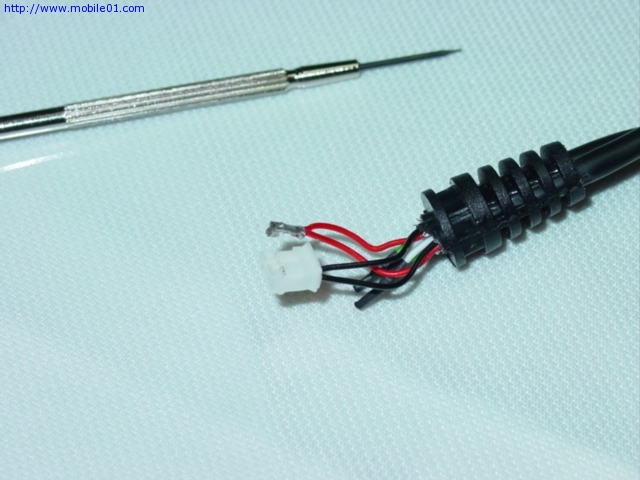

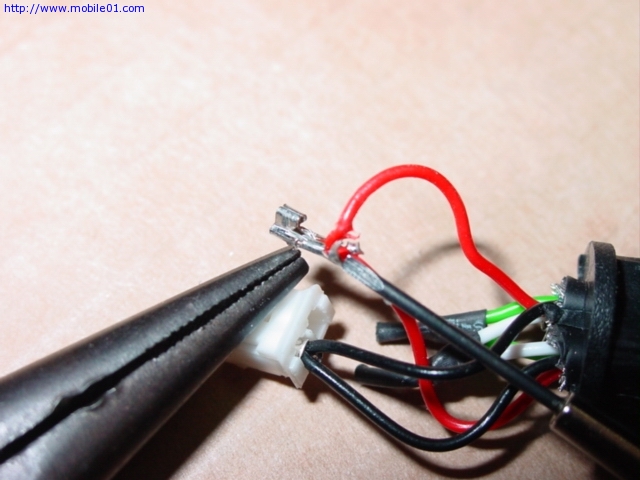

把 PDA 端的正極線從接腳上拔除,用極細一字頭螺絲起子跟小鉗子拔。

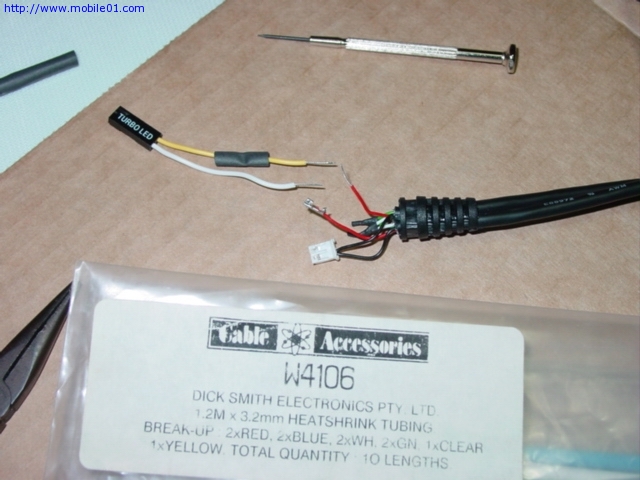

拔除後,把電線的皮拔掉 3mm,另一那個 Turbo LED 的線也一樣準備好,等一下要焊接起來,順便在這時候套上 1cm 的熱縮管。。

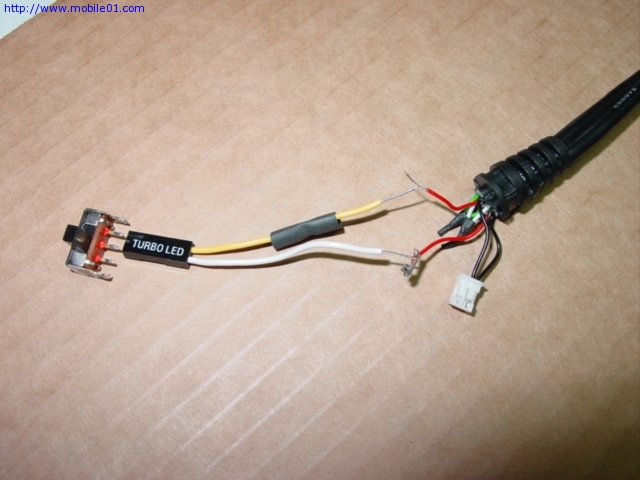

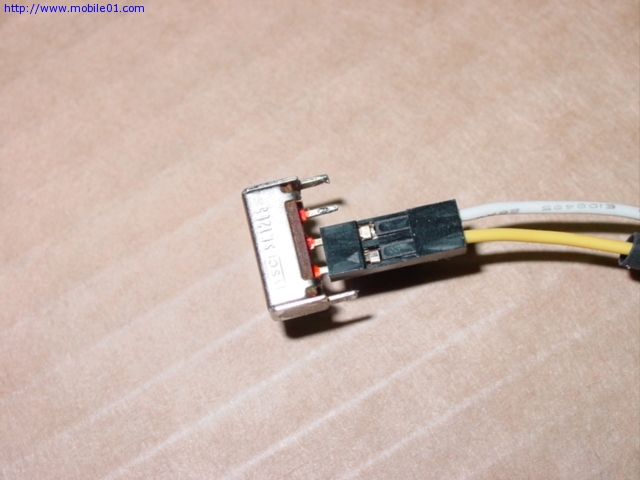

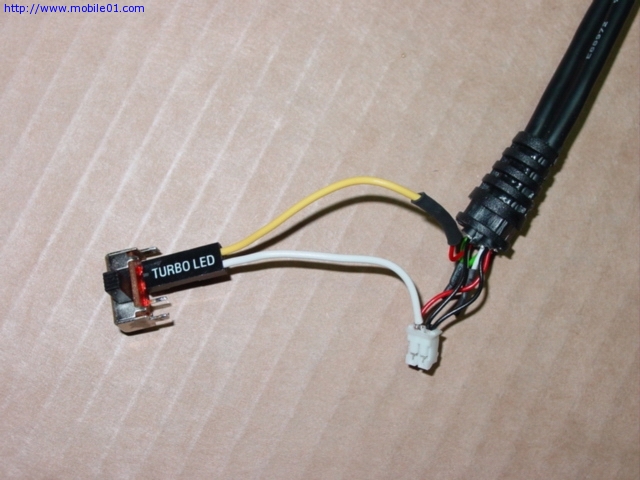

預計的線路是這樣,那個 Turbo LED 接頭跟開關上面的接腳剛剛好密和。

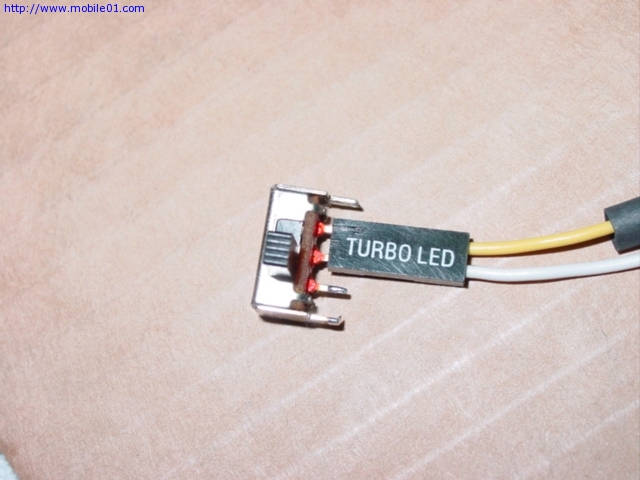

接上開關後的正面圖。


接上開關後的反面圖。

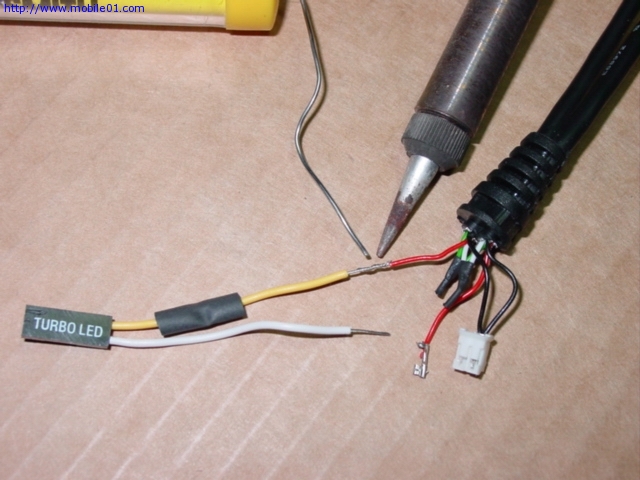

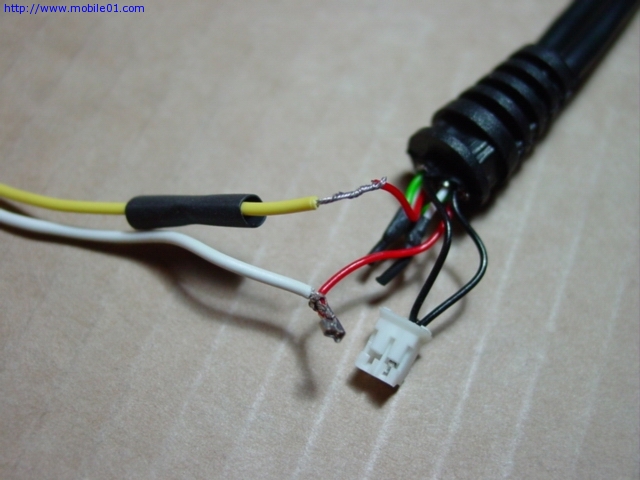

先把兩條線捲好,然後用一點點的焊錫把兩條線結合。


另一邊接上電源接頭上面的 Pin。

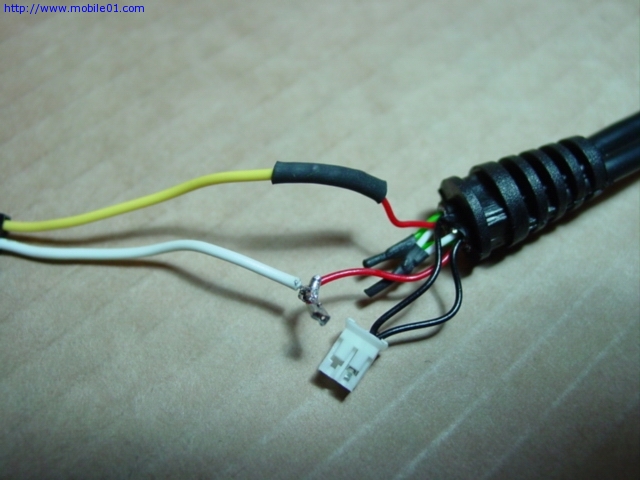

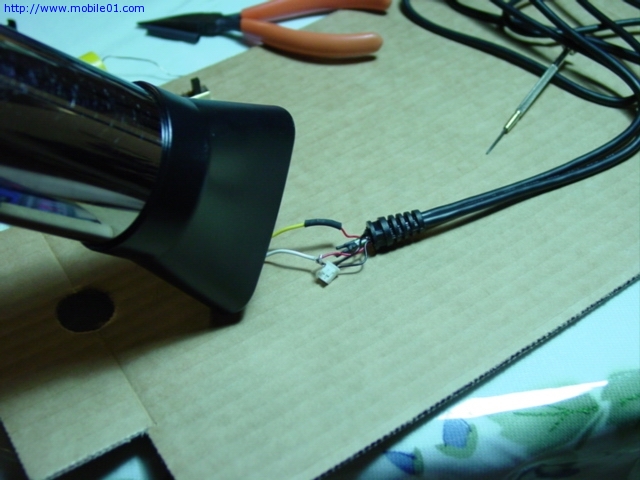

把熱縮管放到焊好的部分,用吹風機處理一下。


縮起來了~ 這樣可以避免焊接的地方跟其他零件造成短路。


然後把接腳插回接頭裡面,完成線路部分,簡單又整齊。

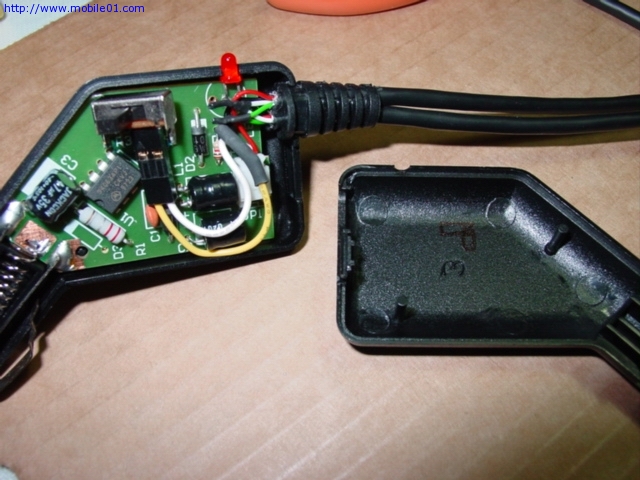

現在先安排一下開關要放的位置。


然後在另外一個殼上面用簽字筆大約畫一下位置。

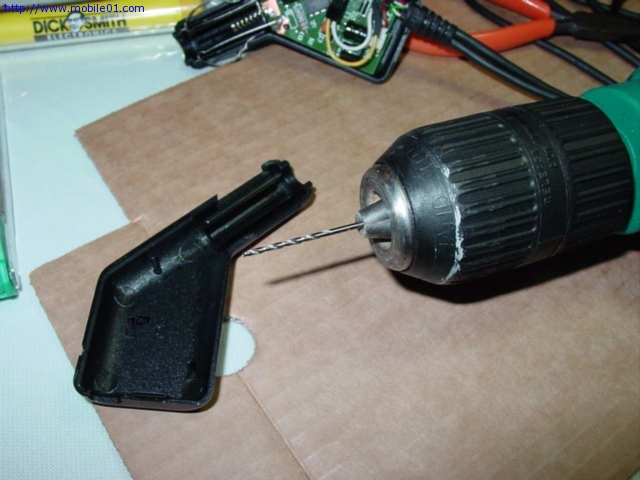

用電鑽跟細頭鑽頭來挖洞。

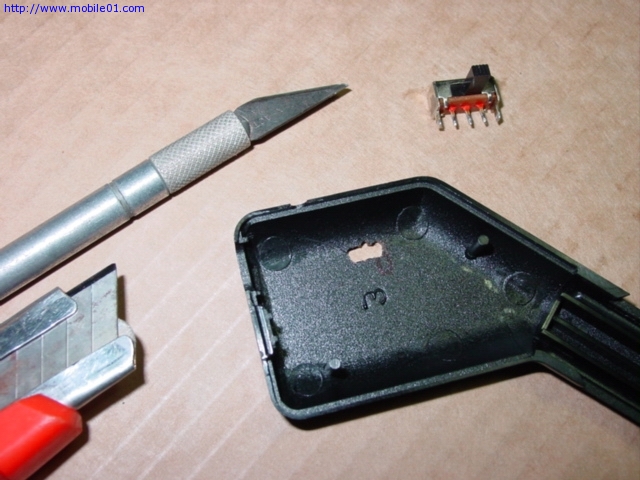

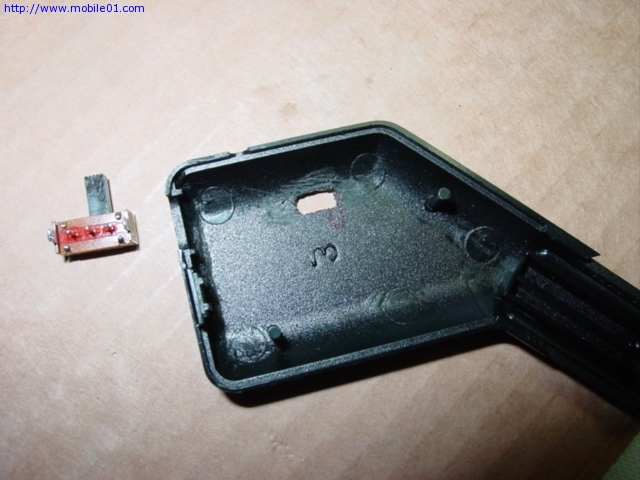

挖完洞後用美工刀修飾。


洞口修飾後,由於這個殼的表面滑滑的,我稍微用刀子刮了一下,等一下用熱溶膠後,比較不會脫落。。

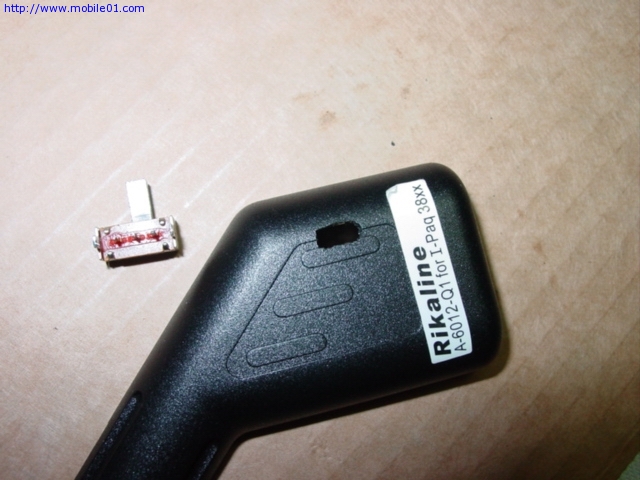

修飾以後的正面開關孔。

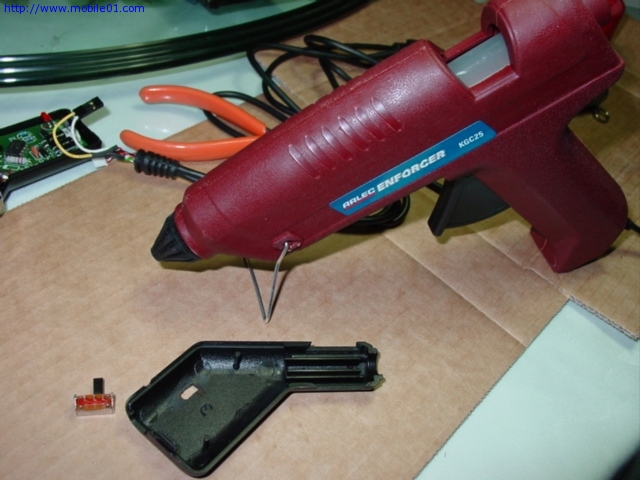

熱溶膠準備好。

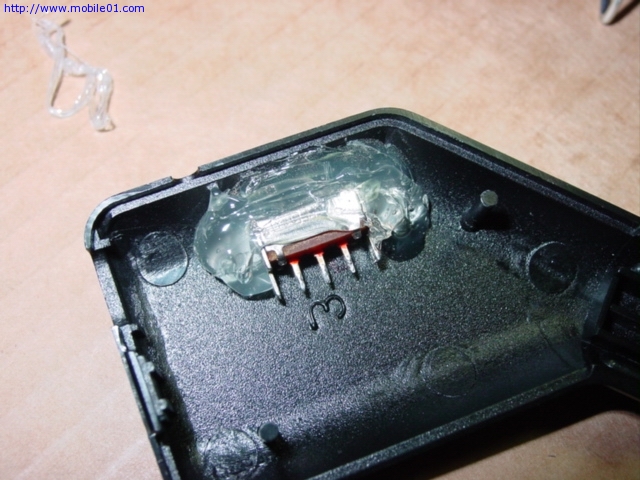

把周圍都用熱溶膠包住,這樣可以絕緣,避免跟其他零件造成短路。

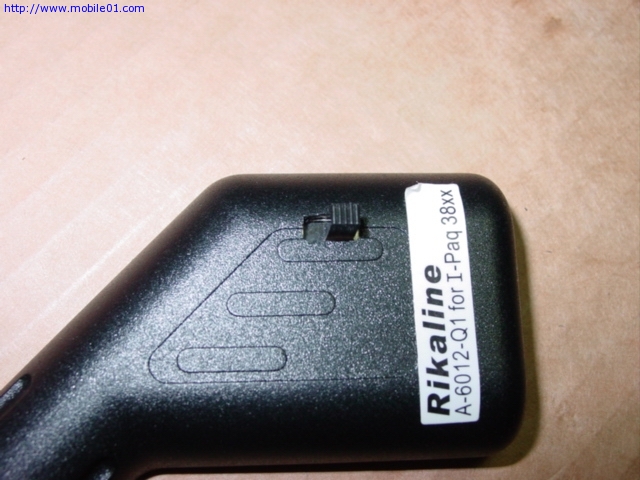

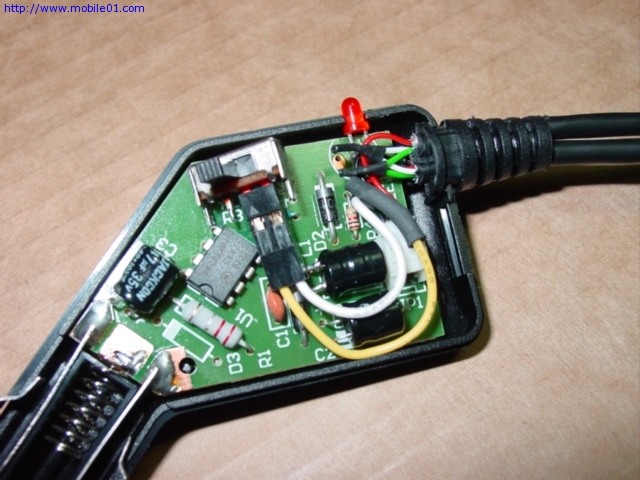

完成後,洞的大小剛剛好。


完成了!!! 總共花了約不到一個小時,很簡便的 DIY,接在車上試了一下,PDA 可以以開關去切換充電或不充電。 這樣就不怕 PDA 的電池被充壞了。
