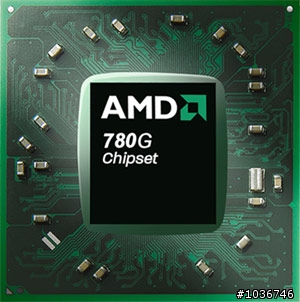

如果要挑一塊3D效能好的IGP主機板,想必許多玩家都會首推AMD 780G晶片組的產品,因為其內建的ATI Radeon HD3200繪圖核心不但創下3DMark 06 1500分上下的成績,還可以透過Hybrid CrossFire技術加強效能,加上完備的硬體架構與HD影片解碼功能,一時成為了IGP主機板的採購首選,作為低階遊戲機或是HTPC都非常適合,等同買了一片主機板加上一片入門級ATI顯示卡,更誇張的是AMD 780G內建繪圖顯示,還可以拿來超頻。

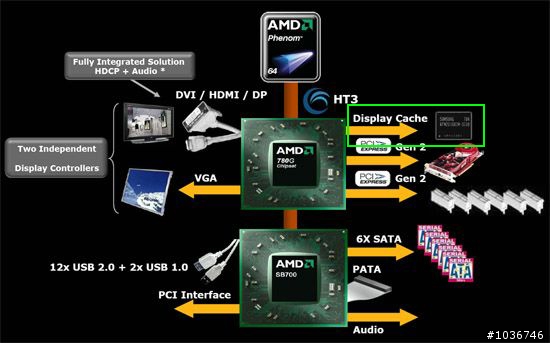

事實上要提高AMD 780G內建繪圖顯示的效能,除了加張顯示卡作Hybrid CrossFire或是超頻外,另一個有效的方式就是「Side-Port Memory」技術。Side-Port Memory是一種類似ATI先前的HyperMemory或是Nvidia TurboCache的東西,也就是在IGP繪圖核心與UMA視訊記憶體之間(UMA架構下是分享系統主記憶體),增加一顆記憶體作為Local Frame Buffer之用(有的稱為Display Cache,如圖綠色框所示),原廠號稱可以加快10~15%的效能。
AMD早在AMD 780G晶片組發表時就表示有支援Side-Port Memory,可是當時推出具備Side-Port Memory的主機板卻相當少,而且那些本土主機板廠商早就在台灣退出市場,國內根本就買不到,只供玩家看辛酸。如今GigaByte技嘉看好AMD 780G帶來的潛力,繼市場受到好評的GA-MA78GM-S2H主機板後,再次推出最新力作MA78GPM-DS2H,特色就是具備Side-Port Memory技術,讓IGP內建繪圖的顯示效能再次獲得解放。

先來開箱看功能

首先看到的是主機板的紙盒包裝,外盒標示了滿滿的功能特色,其中還註明3DMark 06成績有2300分以上?!真的有這麼猛嗎?測過就知道啦。

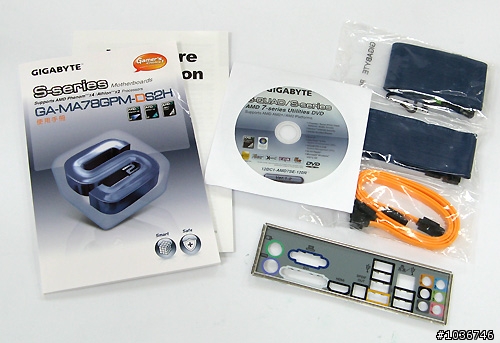

配件部分,SATA排線有兩條,其中一條還是L型接頭設計,應用上相當便利,另外還比往常多了一本硬體安裝指南,供DIY新手參考。

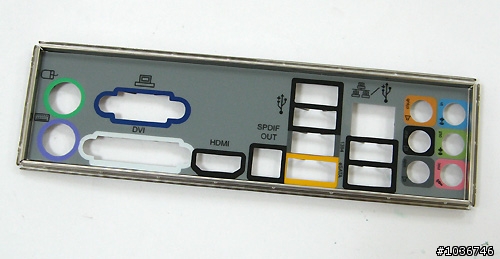

這次附的機殼I/O檔板不再是以往單一鐵片設計,而是彩色的版本,安裝時的辨識率和質感都提升不少。

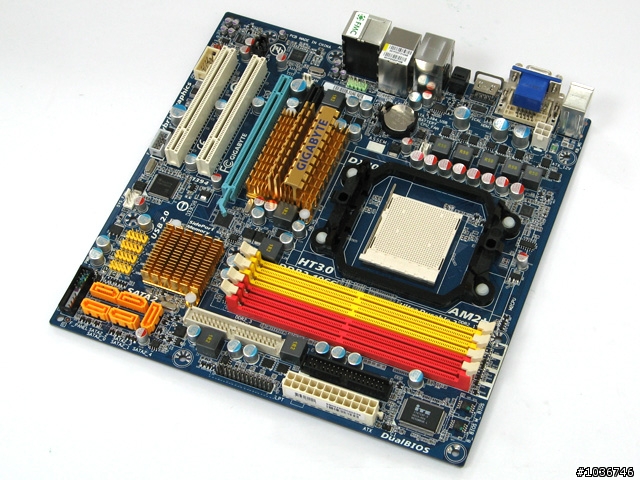

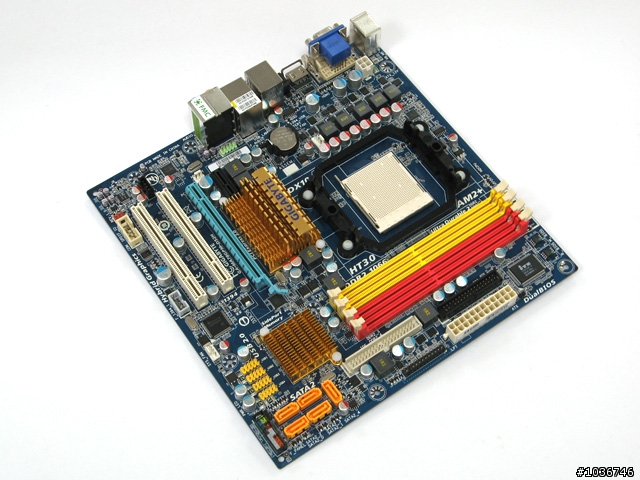

這就是MA78GPM-DS2H主機板本尊,採用microATX佈局架構,提供一組PCI-E x16、一組PCI-E x1與 兩組PCI擴充槽,四組記憶體DIMM則是支援雙通道DDR2-1066最新規格。晶片組均有鋁質散熱片協助散熱,款式則是和上一代差不多。

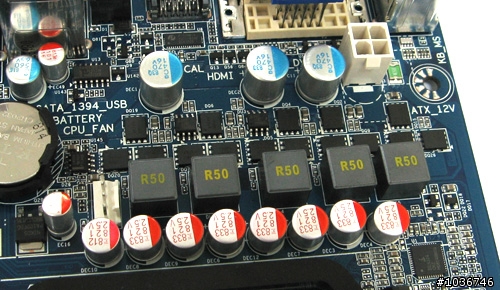

為了加強主機板品質和使用壽命,採用技嘉自豪的第二代超耐久技術,全固態電容與五相電源迴路設計,就是希望主機板能夠耐操耐用一些。

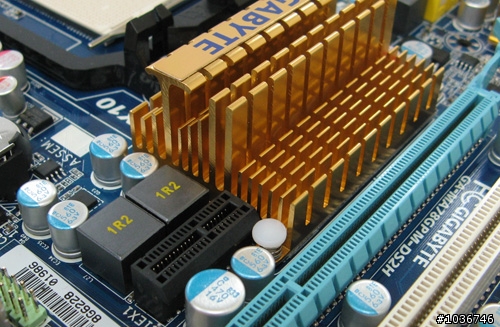

PCI-E x1插槽緊鄰北橋晶片散熱片,所以擴充卡的使用上需額外留意。

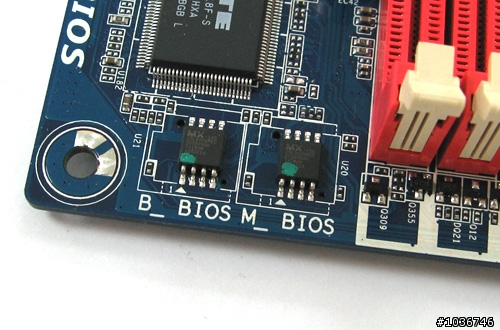

雙BIOS安全備援設計,一組為主BIOS、另一組為備援時使用,當一顆掛了,另一顆就可以派上用場了。

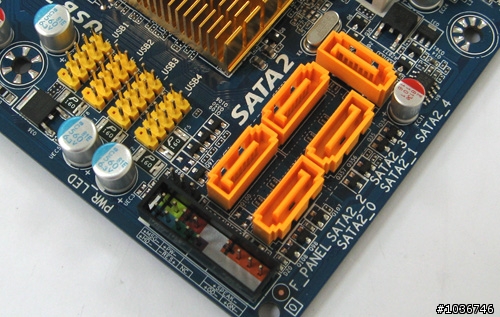

SB700南橋晶片有提供6組SATA 3Gb/s,不過主機板上則只能看到5組,另一組則拉到背部I/O作外接eSATA設計。另外主機板上還有8埠USB可以擴充。

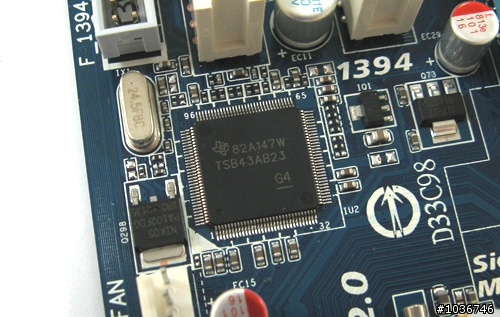

這回主機板有內建FireWire晶片和連接埠,有IEEE 1394需求的可以多加利用。

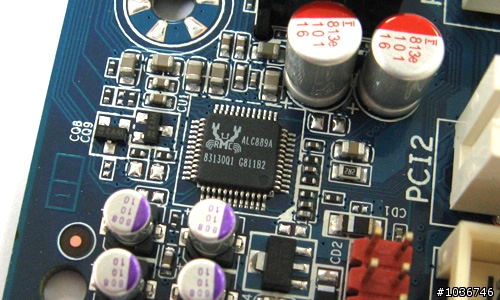

這顆來自Realtek的ALC889A音效Codec,不但支援7.1+2 HD聲道音效輸出,還可以支援Blu-Ray無損壓縮音效,而且還通過Dolby Home Theater認證。

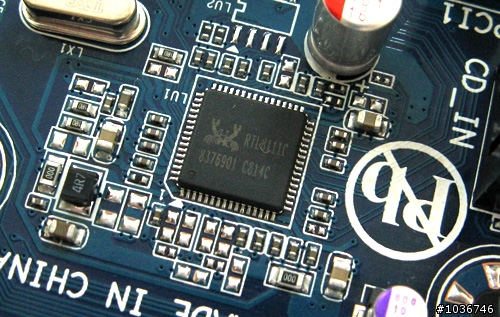

乙太網路功能方面,採用同樣來自Realtek的RTL8111C GbE控制晶片。

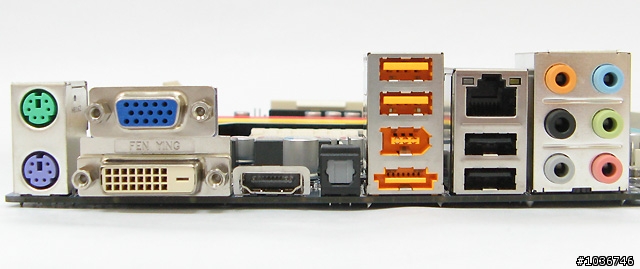

主機板的背部I/O設計相當完備,視訊輸出就包含了D-Sub、DVI-D與HDMI,其中HDMI還符合1.3版本規範。S/PDIF數位音效則是只有光纖設計,另有一組FireWire,USB則是只有四組,想要更多USB就只有靠擴充模組來增加了。

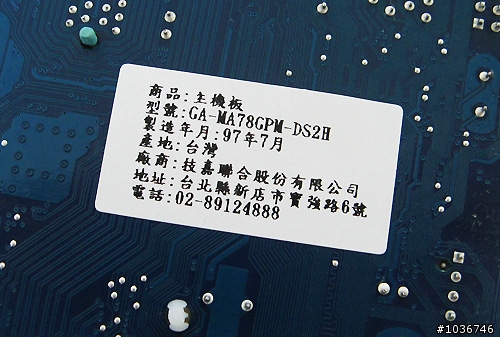

主機板產地是在台灣,這對其他廠牌主機板來說,已經很難看到了。

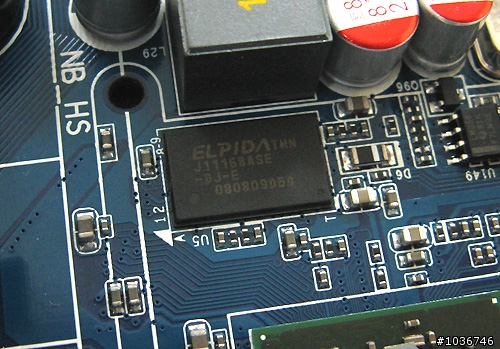

這是隱藏在北橋晶片散熱片下的Side-Port Memory,採用的是單顆Elpida 128MB DDR3設計。根據AMD資料表示,AMD 780G的Side-Port Memory功能可以使用256MB DDR2-1066或128MB DDR3-1333的記憶體,由主機板廠商自行搭配選擇。

再來測測看效能
接下來的測試部分,我們還是將重點擺在內建繪圖顯示的IGP為主,並分別將Side-Port Memory功能打開、關閉與IGP繪圖超頻成績做比對(處理器與記憶體本身並不超頻)。

■ 這次測試平台如下表所示:
處理器 AMD Phenom X4 9350e(2.0GHz)
主機板 Gigabyte GA-MA78GPM-DS2H(780G+SB700)
顯示卡 內建ATI Radeon HD3200(Core 500MHz、RAM 533MHz)
記憶體 Kingston DDR2-1066 1GB×2
硬碟機 Seagate Barracuda 7200.10 320GB
光碟機 Lite-On HAS120 DVD SuperMulti
電源供應器 Gigabyte ODIN GT 800W
作業系統 Windows Vista Ultimate SP1(32bit)

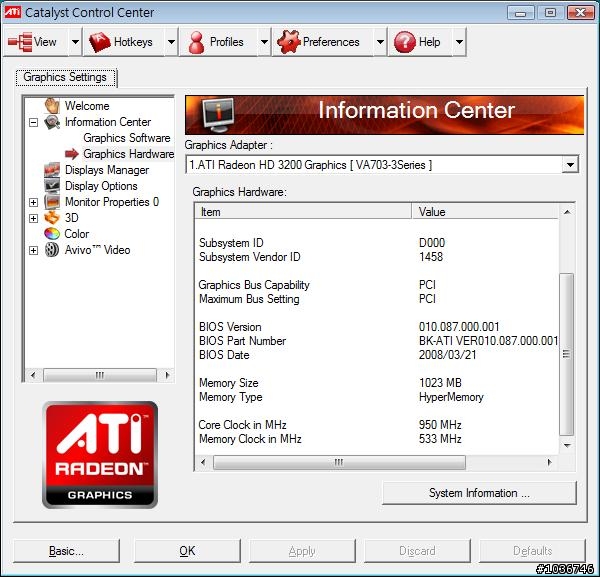

■ IGP超頻後驅動程式偵測之資訊如下圖:

IGP的HD3200內建繪圖運作頻率為500MHz,據筆者實際測試發現,HD3200的超頻能力相當不錯,即使這塊主機板北橋晶片的散熱器不大不小,但顯示核心都可以不加電壓情況下,輕鬆超頻接近一倍的幅度。以筆者手上這塊主機板來說,可以穩定運作的超頻頻率就高達950MHz,即使設定在1000MHz也可以正常開機,只是有些遊戲測試時就會出現黑畫面當機了。

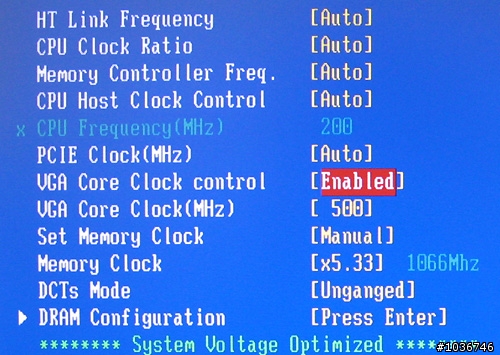

BIOS中提供豐富的超頻選項,其中還包含IGP繪圖部分的核心與記憶體頻率。

■ 測試成績:

測試項目

UMA+ Side-Port

UMA Only

UMA+ Side-Port+OC

PC Mark05

Score

4864

4809

5025

CPU

5902

5924

5893

Memory

4078

3991

4000

Graphics

2605

2426

3215

HDD

5224

5007

5128

PC Mark Vantage

PC Mark

3745

3879

3833

Memories

2202

2236

2397

TV&Movies

3372

3243

3563

Gaming

2820

2715

3004

Music

3388

3411

3547

Communications

3833

3927

3851

Productivity

3487

3678

3605

HDD

3076

3055

3372

3D Mark 06

Score

1700

1545

2221

CPU

2812

2768

2755

惡魔獵人4(單位:FPS)

場景1

10.83

10.37

16.87

場景2

7.45

7.39

12.28

場景3

11.96

12.02

18.36

場景4

8.14

7.91

12.68

真三國無雙5(單位:FPS)

1024×768

31.6

30.3

38.5


不過話說回來,雖然AMD 780G內建的3D繪圖效能,在IGP產品中已達相當優異的水準,即使加上Side-Port Memory的加持,將視訊記憶體存取效能改善,但3D效能也只有小幅度的提升(至少測試數據上看來就是如此),影響實際遊戲感受與體驗相當有限。
反觀將繪圖核心超頻後,效能提升的效益遠大於Side-Port Memory。所以使用者不得已非得用內建的繪圖來玩3D遊戲,那麼將繪圖核心超頻似乎是個值得嘗試的方式;如果還是想玩一些主流3D遊戲,那麼花錢買張顯示卡就是必要的投資。但可別買一、兩千元就可以搞定的低階顯示卡,因為它的效能跟內建的HD3200不會差異很大。至於包裝盒上的3DMark 06 2300分是怎麼來的?原來是超頻加上Phenom x4高階處理器就可以搞定了。


這塊技嘉MA78GPM-DS2H主機板,該有的內建功能、用料品質,甚至是BIOS的超頻選項都相當完備,基本上是沒什好挑剔的了。而且技嘉AMD 780G系列主機板,力求擺脫過去microATX主機板的低階宿命包袱,即使IGP主機板也有優異的配備,尤其是完整的視訊輸出與HD解碼能力,絕對是HTPC平台的好搭檔。至於Side-Port Memory是不是那麼重要,就見仁見智,更何況AMD 780G可以拿來超頻、外加顯示卡,甚至後頭還有790GX IGP在等著呢!
