記憶體的硬體構造,說難其實又看似簡單,怎麼說呢?記憶體上面沒有像主機板或者是顯示卡上面有那麼多的電子元件構造,多到爆的IC以及電晶體等等。從外觀上看來,記憶體就是一片小小的PCB上面有著負責儲存的顆粒以及超小電容,另外還有一顆寫著SPD值的EEPROM而已。但是說它複雜還真的是頗複雜,只要有稍微看過一下JEDEC的DDR白皮書就知道,每個線路以及電路的佈線都需要相當講究,畢竟它是僅次於CPU內建緩衝記憶體排名第二快的主要元件,不論是電流的走向、資料讀取與儲存的安排,決定記憶體穩定性與超頻性的顆粒以及SPD等等。不過由於它的構成技術有固定規則可循,也因此記憶體以及快閃裝置算起來是最好入門的科技產業之一,因為只要懂得設計,剩下來決定記憶體成敗的因素只在良好的顆粒以及優秀的SPD優化而已。

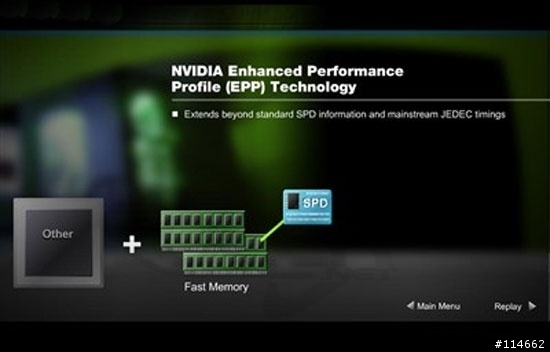

NVIDIA EPP科技當時推出後的介紹畫面擷取,圖中的Other就是指MCH Controller晶片。



SPD

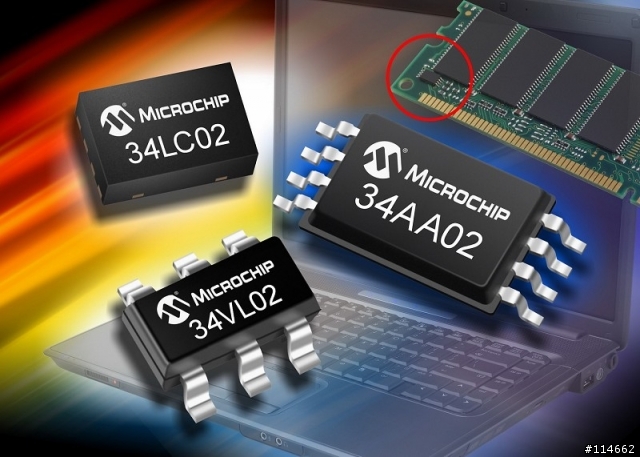

SPD在哪裡,從這張Microchip官網抓下來的圖告訴你,一般來說桌上型的記憶體上,它是個8pin封裝的IC晶片。


在還沒進入主題的EPP規格之前,我想先解釋一下基本架構吧。講到SPD,SPD一詞是Serial Presence Detect的縮寫,這個技術從DDR SDRAM時代開始,由JEDEC記憶體組織的規劃以及公布實行。它的本體就是一個128KB大小的EEPROM,是一個可重覆抹寫的ROM來儲存記憶體的時脈設定以及電壓、Checksum等等規格項目,提供主機板的BIOS在啟動時讀取。也可以說它是記憶體的身分證,讓主機板能辨識且由SPD提供的標準規範來設定記憶體的速度與電壓值進行開機程序,專業一點的名詞應該說是「協定」,讓主機板與記憶體透過SPD協議達成啟動參數,根據JEDEC標準,目前的DDR3記憶體的最大標準時脈是1600Mhz,雖然各大記憶體廠商都「頗能」遵守這項標準,但是實際上,我們看到早就偷跑到DDR3-2000Mhz以上了,那麼這些超過的部分都屬於Overclock的範圍內,所以SPD值基本上只要寫入JEDEC頒布的標準就行了,剩下的超頻表現,除主機板參數設定得當以外,就靠各位超頻手的調整,但是對於像是不會超頻的人,不就與性能失之交臂嗎?好家在SPD是公開的規範,所以一些大廠例如Intel,也針對這個記憶體項目發表了名為X.M.P的超頻SPD規範,關於這個項目的介紹請參閱[XF]完全解說 Intel® Extreme Memory Profiles (XMP)。至於今天要介紹的是繪圖廠商NVIDIA發表的EPP技術。


EPP

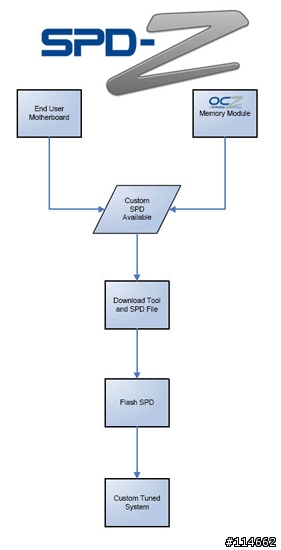

SPD可以自己改嗎?答案是肯定的,這是OCZ記憶體針對自家產品所開發的程式,SPDTool,這張是說明SPD流程圖,可以自訂優化的Table值,讓你的記憶體獨一無二(當然,萬一失敗這是屬於人損)。


NVIDIA是繪圖技術領導廠商沒錯,可是記憶體怎麼會是由他們來發表呢?其實小弟我大膽的用四個字來說明產業的現況,那就是-「和解共生」吶!咦?這不是星雲法師給謝X廷的忠告嗎?八竿子跟IT產業打不到一起啊,但如果我說這些不同元件製造商其實有時候會是一起奮鬥的夥伴呢?那麼這四個字可說是恰如其分。有點離題了,回來說明一下怎麼NVIDIA會發表這個技術呢。NVIDIA自從開發主機板晶片以及規格後,除了展示自家的晶片也有能力與INTEL、AMD一較高下以外,對於CPU的好兄弟-記憶體,也同樣不能割捨,但是要它們採用X.M.P技術嗎?這樣乾脆都給Intel玩好了,所以NVIDIA也不示弱的推出了自家的超頻SPD規範-EPP。EPP是Enhanced Performance Profiles的縮寫,總之名詞隨人取,但是基本架構跟X.M.P非常類似,首先在北橋的MCH裡面加入了EPP Memory方案,而且是比較高檔的SLI主機板才有,NVIDIA也提供了EPP認證機制,讓記憶體廠可以針對使用NVIDIA高階晶片組的主機板用戶,搭配EPP記憶體來達到自動超頻的目的,相對的Intel的X.M.P也是發表在X38以上的高階晶片組,換句話說,市場定位是以玩家級為主要客群,這些玩家,口袋都頗有鋃,雖然不太懂超頻,但是也能享受所謂超頻的快感。這跟買了汽車不斷想改裝突破原廠馬力封印的心態有異曲同工之妙。EPP的設定就是優化過的Profile,一個記憶體廠與NVIDIA的超頻協定,玩家只要開啟它,就能輕鬆享有超頻效能,而不需要去手動調整太多規則。


Patriot VIPER EPP2.0 DDR3-1800


在DDR2的時候,EPP就已經發表在680i的晶片組上,讓一些記憶體模組可以用高於JEDEC標準的模式運作,甚至有些可以用DDR2-1200執行。場景換到DDR3上,NVIDIA隨著自家790i晶片組,也發表了EPP2.0規範,可以超越1600Mhz,達到DDR3-1800或者更高的時脈,接下來我們就來介紹今天本文主角,Patriot的EPP2.0 DDR3-1800吧。

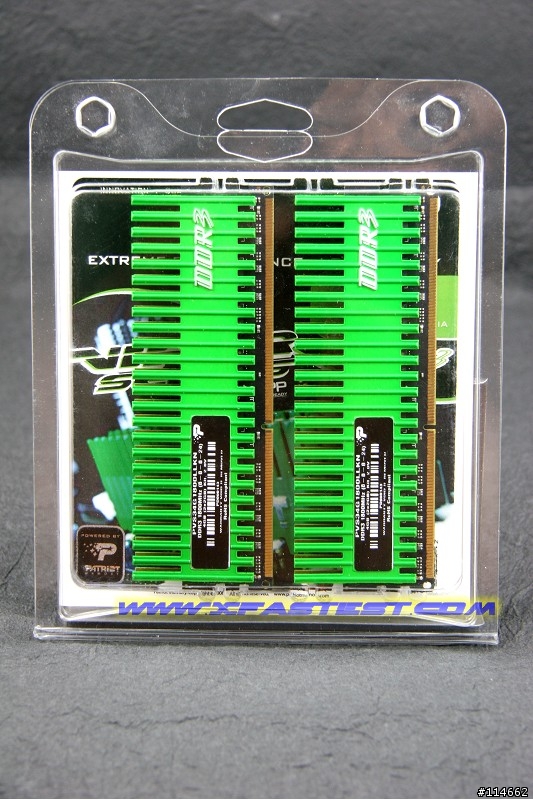

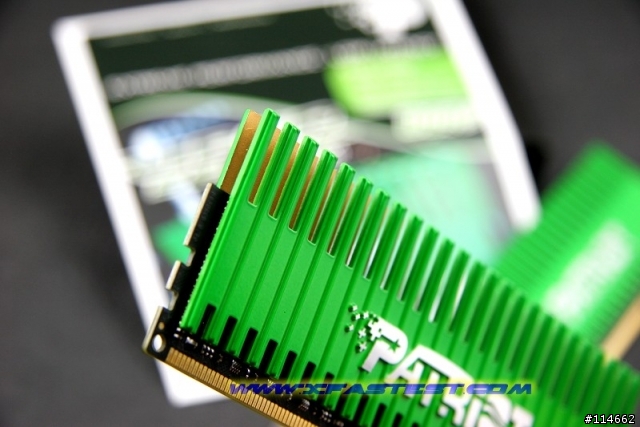

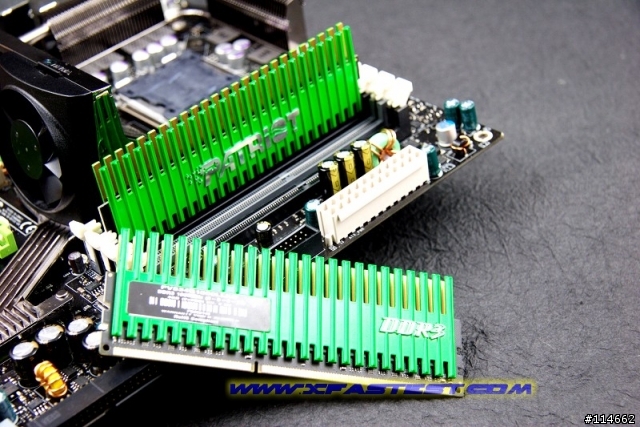

包裝是簡約的透明殼裝,但是這次散熱片的用色相當大膽,採用了深綠色,姑且稱之為-綠毒蛇吧。



後來小弟大約可以猜測為何要用這麼大膽的顏色了,等等會再告訴各位。

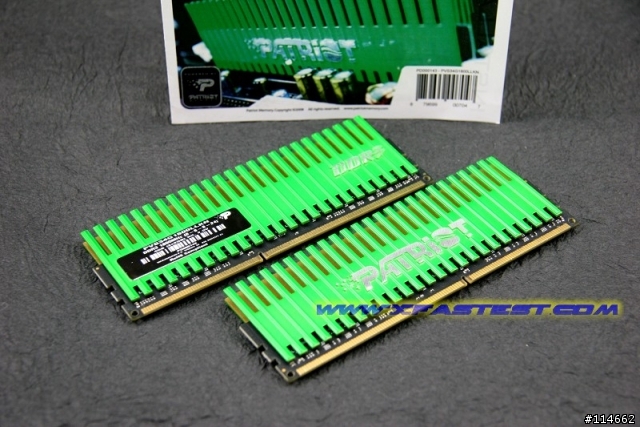

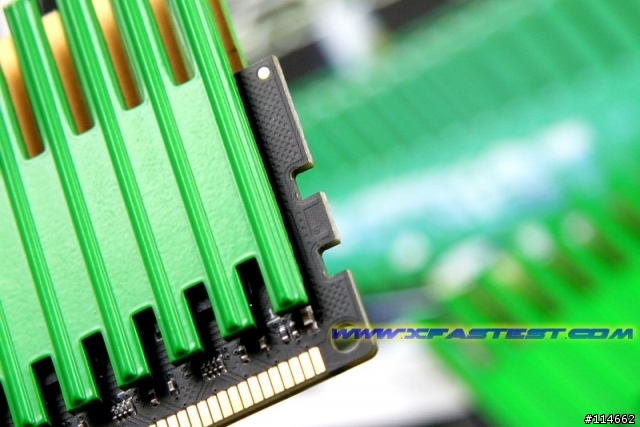

梳子造型的散熱片很多家都採用,只是設計感是Patriot勝出。

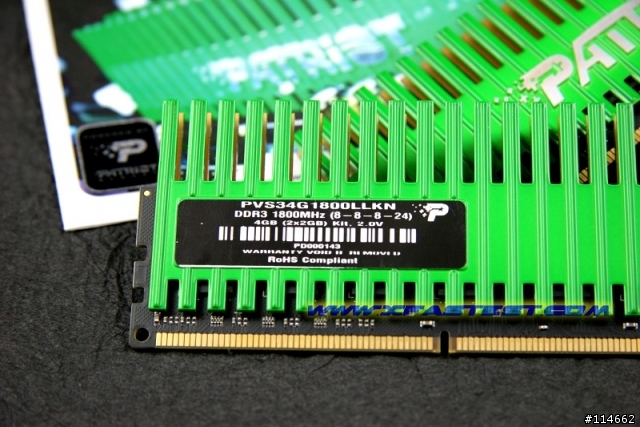

這是4GB的kit,啟動EPP2.0後可以自動超頻到DDR3-1800,8-8-8-24的時脈,內定電壓只要2.0v就可以啟動。



PCB板採用黑色印刷,不小心喵到一個6字,代表這是6層板。


協力測試平台,EVGA 790i Ultra


這個EPP2.0是必須要用NVIDIA高階MCH晶片組才有的功能,小弟借來一片國外頗有名氣的EVGA所出的790i Ultra主機板。這張板子國內還買不到,不過相信不久的未來也應該能與國人見面。

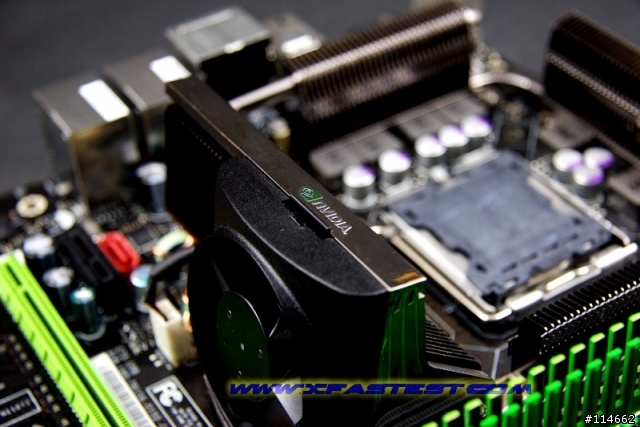

板子的北橋散熱風扇從680i Ultra就開始有附,而且790i的風扇面積更大。

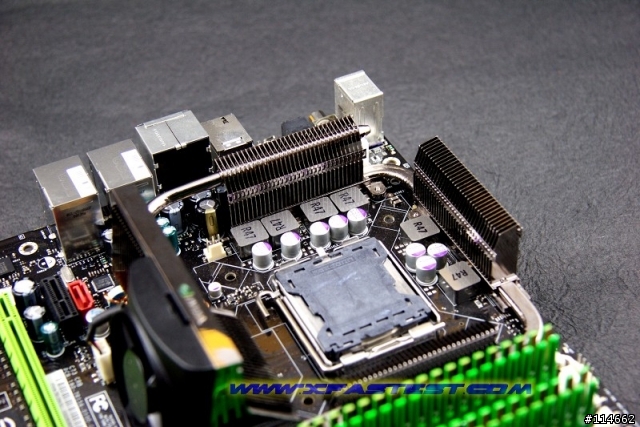

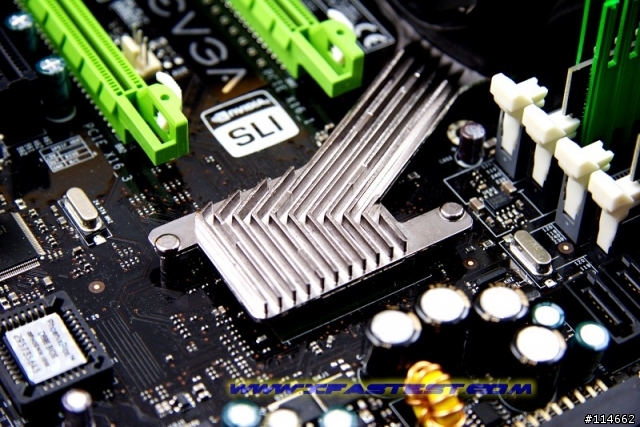

這次的晶片組散熱片做的相當有質感。



CPU周邊採4+2相PWM穩壓,這個散熱片的高度頗高,一度差點頂到Tower-120。

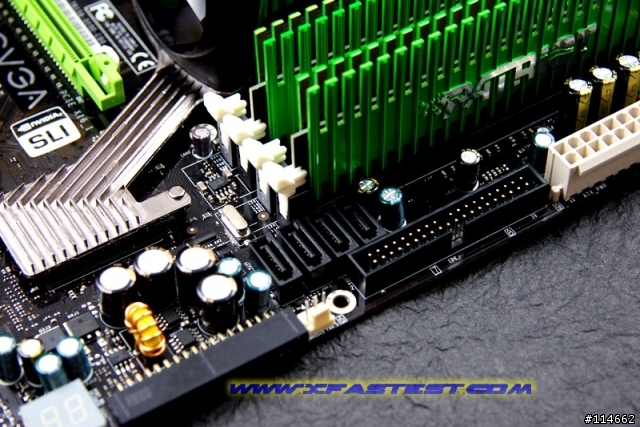

不過這個SATA Port是小弟很不喜歡的設計,太靠近DIMM的位置。

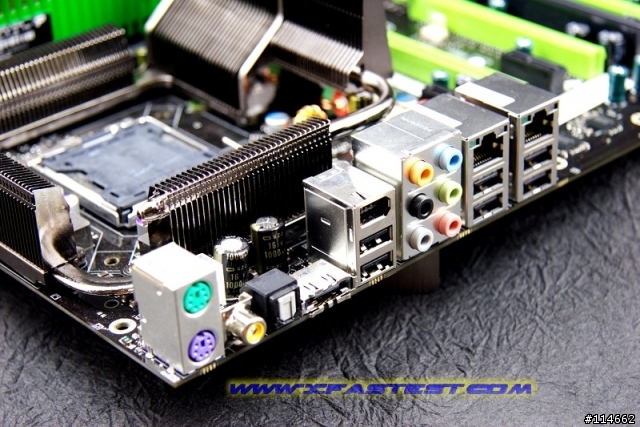

背後I/O Port,內建音效提升到HD AUDIO水準,雙網路設計。

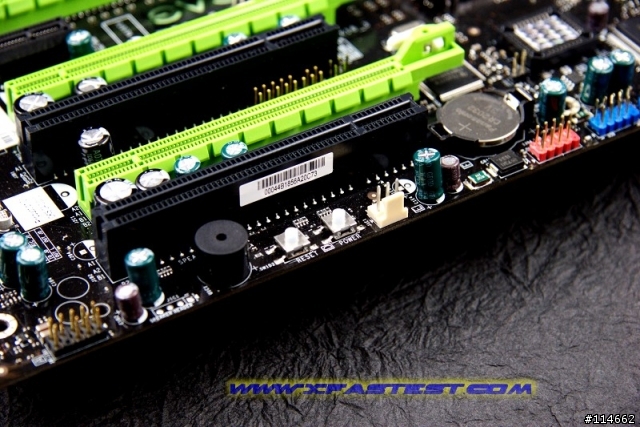

POWER與RESET開關的品質還是跟680i一樣,知道為何是綠色嗎?因為看到790i的PCI-Express採用綠色塗裝啊,而且主機板PCB也是黑色底的,一整個黑綠搭配到不行(當然,這只是小弟唬爛的)。



上機測試囉,記憶體我還是插DIMM2、DIMM4。


自動超頻EPP實戰

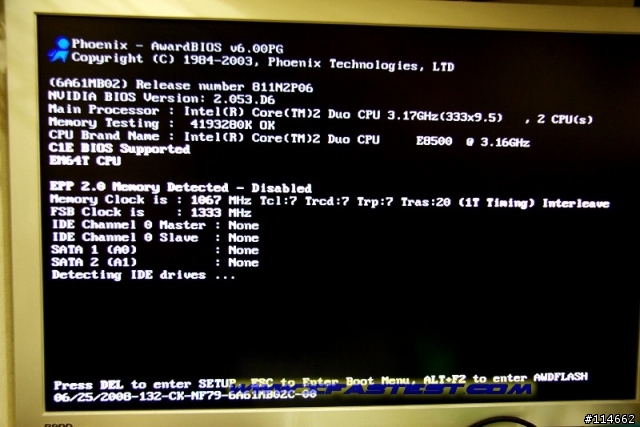

全預設值開機,790i BIOS讀取的是最低的SPD,此時EPP2.0尚未啟動。

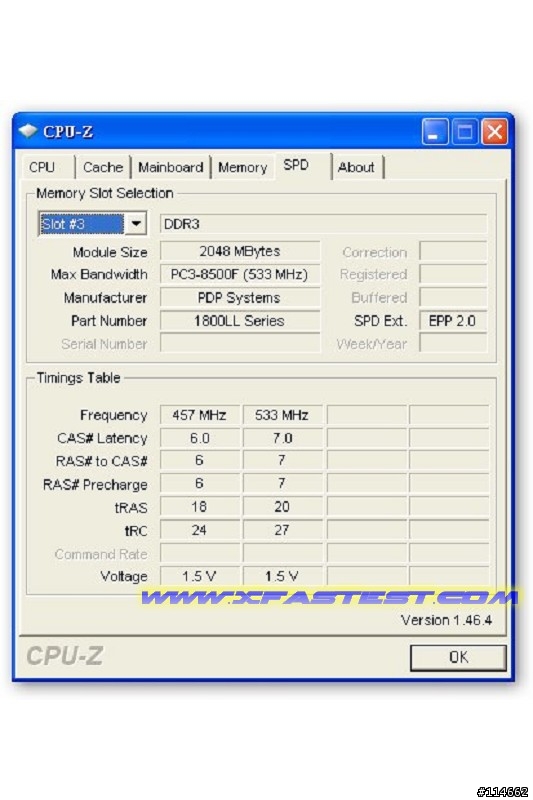

首先來看看它的SPD值吧,標準SPD只有兩組,特殊的EPP2.0是在右上角的訊息內。

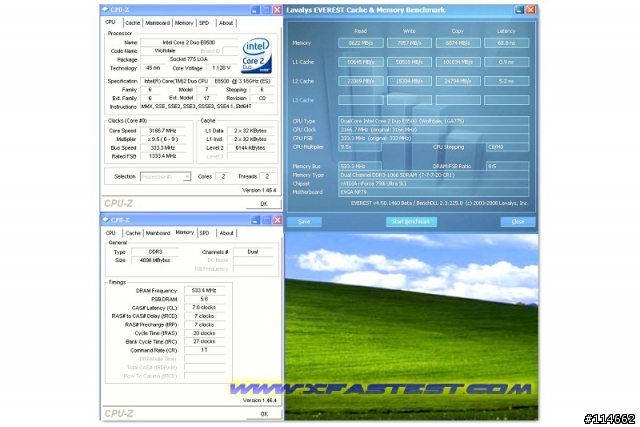

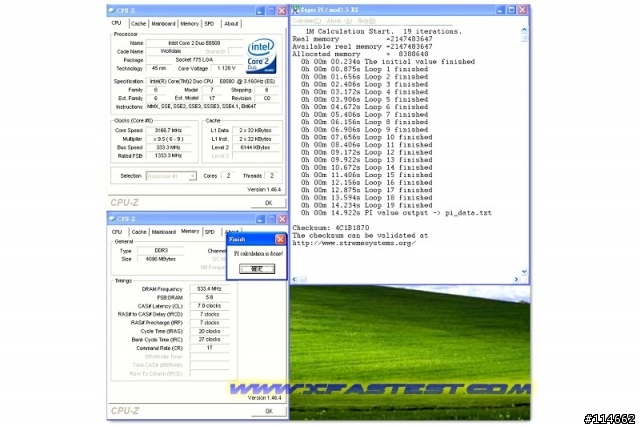

DDR3-1066下的效能先當作標準組,預設的CL值為7-7-7-20 1T,PI 1M為14.922秒。



EVEREST的讀寫頻寬,讀取為8.6K,寫入為7.0K。



PCMARK05的記憶體總評分為6857。



NVIDIA BIOS還是老樣子的設定,曾用過680i的人絕對不陌生。而記憶體的調整為第二項。

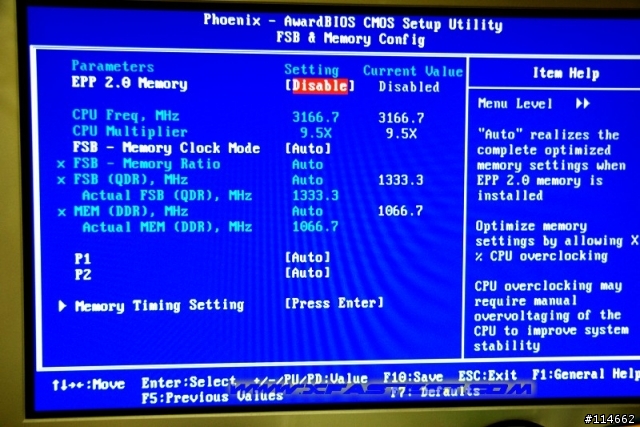

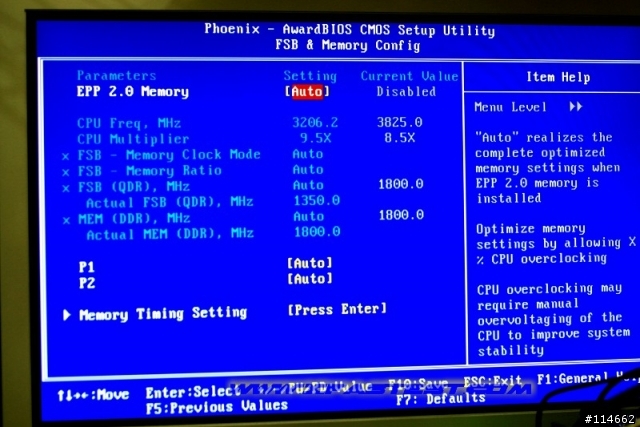

EPP2.0預設為關閉,需要手動點選啟動。

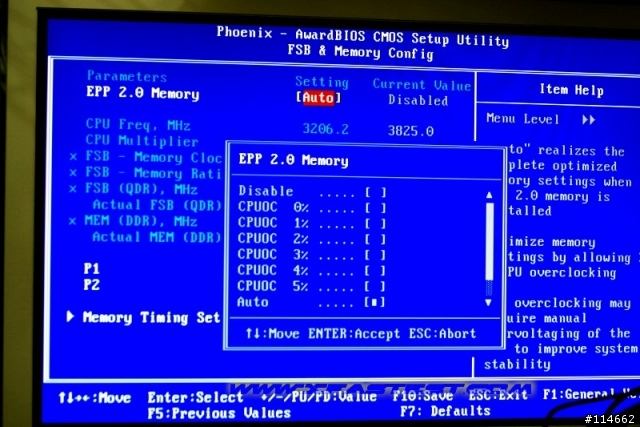

總共的選項有CPU超頻幅度0%-5%,AUTO以及Expert設定,Expert就跟手動超頻一樣意思,除Expert以外,其他的選項只要動這個就好。

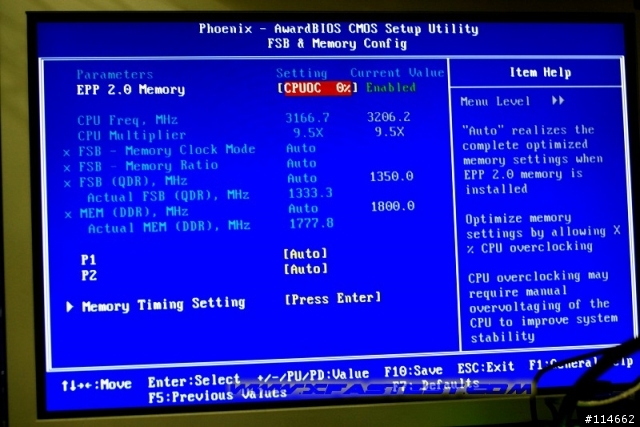

CPU超頻幅度為0%的時候,記憶體跑1777。

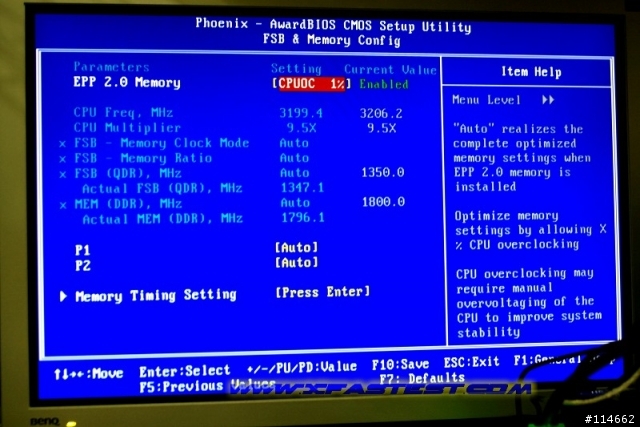

CPU超頻幅度為1%時,CPU跑3199Mhz,記憶體則是1796Mhz。

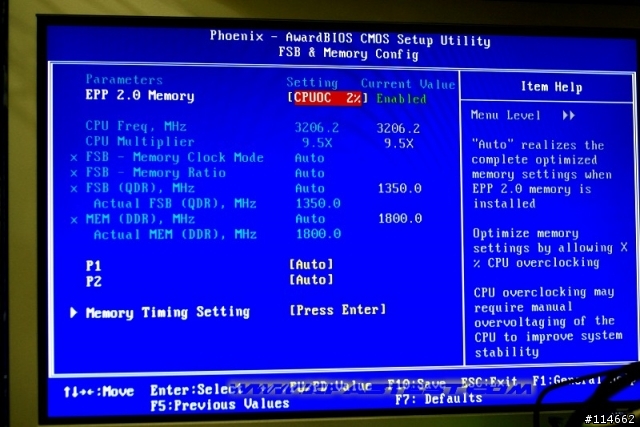

CPU超頻幅度為2%時,CPU跑3206Mhz,記憶體則上了1800Mhz。

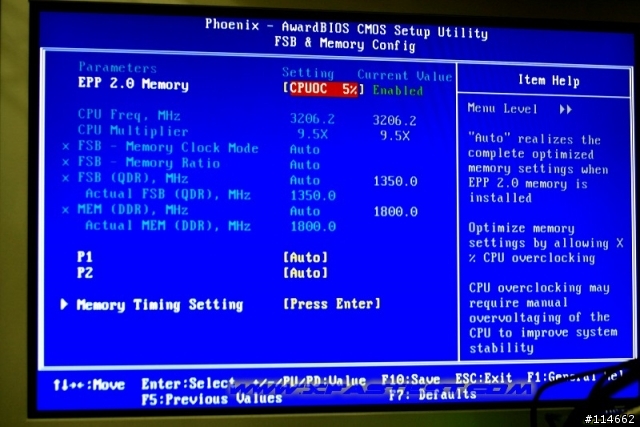

那麼直接來看5%的吧,不過幅度與2%的相同,換句話說,小弟也搞不清楚為何要分五級,但是這五級超頻幅度裡面實際上只有三級才對。



當AUTO設定時,也與5%的超頻幅度相同。

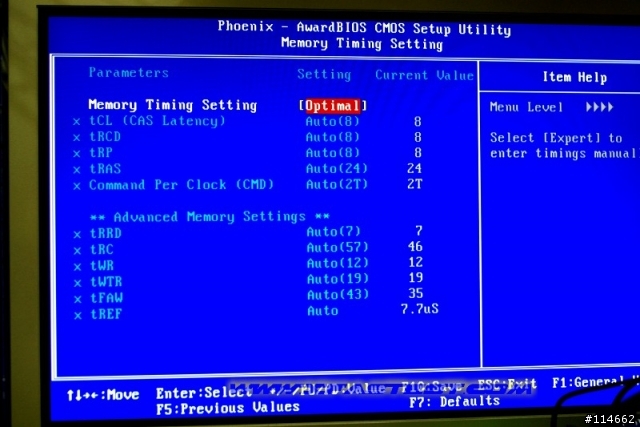

不管是幾%,記憶體CL值都會跑到8-8-8-24,與散熱片上標示的相同。

由於幅度太過接近,因此小弟僅在5%的時候跑測試程式,看看5% EPP2.0開啟後會獲得多大程度的提升?

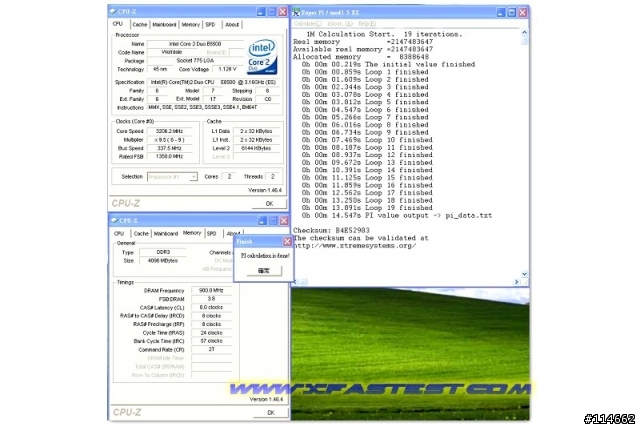

PI 1M的秒數為14.547秒,與DDR3-1066相差無幾,但是這是因為CL值比較鬆的設定下,DDR3-1800最大差異處還是在頻寬上面。



EVEREST來看讀寫頻寬,讀取為9.1K,寫入為7.1K,比起1066是有些進步。

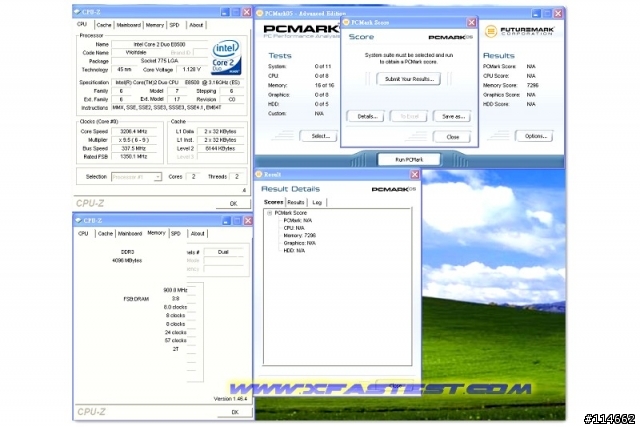

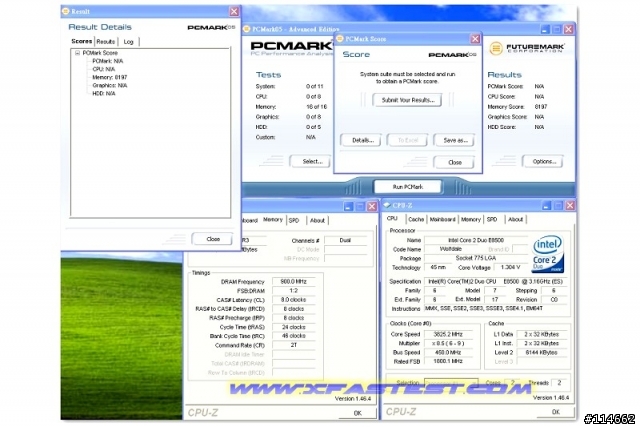

PCMARK05得分為7298分。



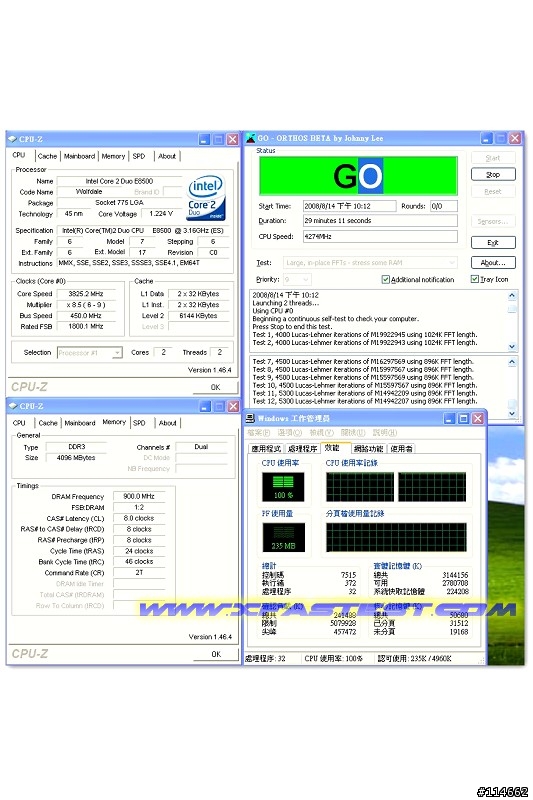

測試一下穩定度也OK,SP2004燒個半小時看看,過測。


覺得EPP不太爽?那麼來試試「舔PP」吧!


這個標題絕對沒有情色的意思,完全是本公子ID所聯想,你要是想歪了就…。好吧,其實接下來的部分是針對這對4GB記憶體的能耐做測試,以手動調整為主,看看它甚麼樣的表現呢?

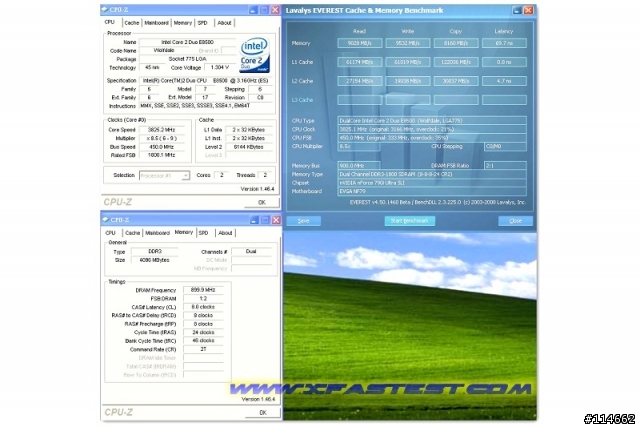

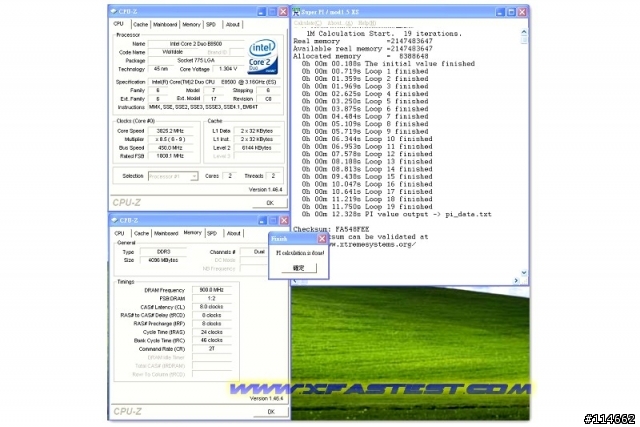

同樣是DDR3-1800Mhz下,CL值也是8-8-8-24 2T,不過PI 1M進步了兩秒,達到12.328秒,這其中的原因很簡單,就是CPU與記憶體同步跑SYNC MODE而已,而CPU的倍頻則為8.5倍頻。



只是同步而已,讀寫的頻寬就進步很多了,讀取有9K,寫入有9.5K。



PCMARK05得分也大幅進步到8197分。

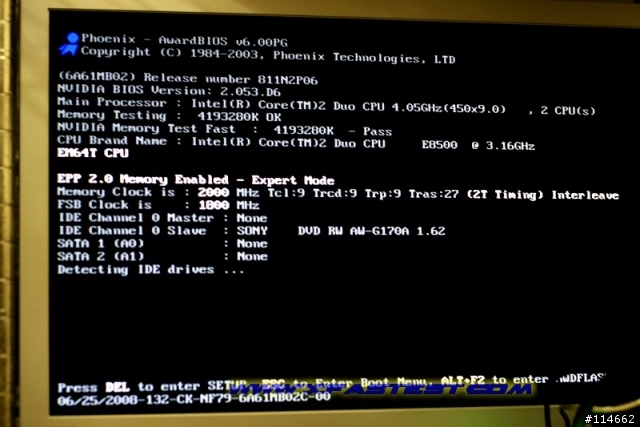

DDR3-2000可不可以呢,經過小弟多次試驗,也只能POST BIOS過關而已,本對記憶體加壓超過2.2v就不太穩定了,CL值放鬆到9-9-9-27,還是殘念。

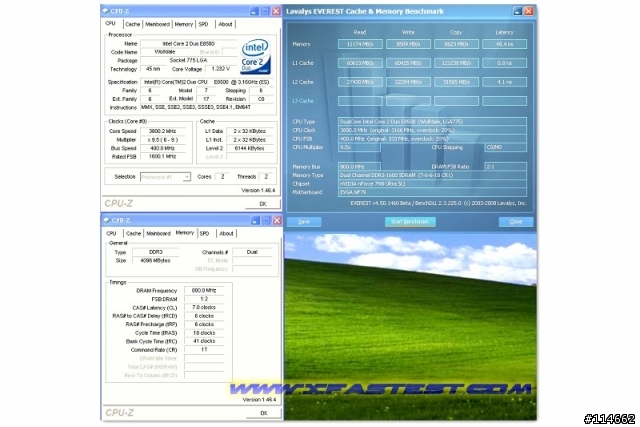

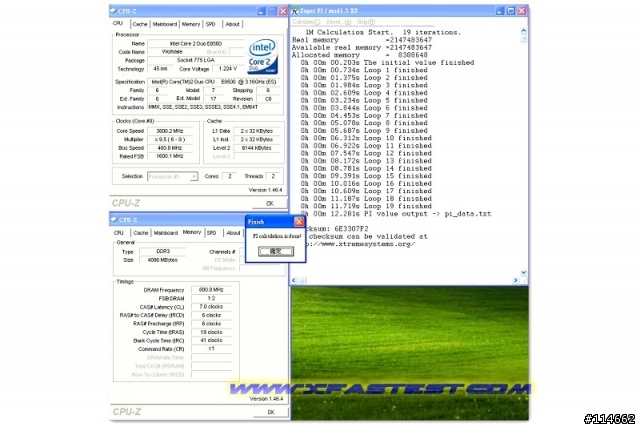

不能高的話,那就來試試看低的部分,本對記憶體在DDR3-1800也只接受8-8-8-24 2T的CL值,稍微緊一點就會C1無法開機,所以小弟改以DDR3-1600,CL值7-6-6-18 1T與CPU同步,CPU為400外頻,倍頻為9.5,PI 1M秒數為12.281秒。附帶一提,電壓只要1.75V。



PI 32M也可以過測,費時12分33秒完成。



EVEREST讀取頻寬成績不錯,讀取為11K,寫入為8.5K,這樣子系統就非常快了。

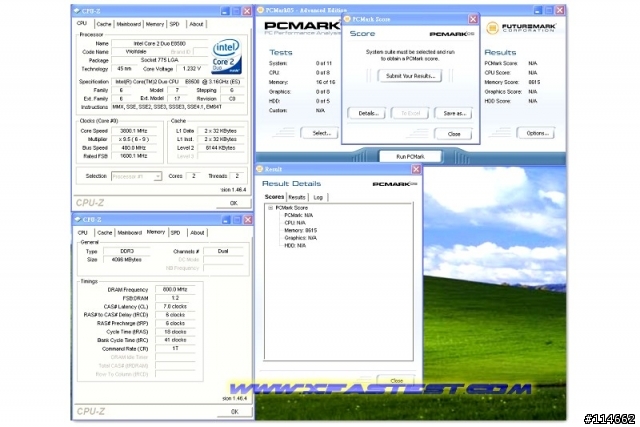

PCMARK05得分為8515分,也贏過在DDR3-1800的表現。


測後感:綠毒蛇EPP2.0是懶人超頻的好幫手

其實這也是小弟首次測試EPP的自動超頻,以前都是全手動,但是卻發現有很多人並不像小弟這般狂熱,他們要的很簡單,一個選項就能讓主機板與CPU以及記憶體也能用超頻的時脈工作,所以像是BIOS調整EPP Enable,其他AUTO就可以讓記憶體與CPU獲得一定幅度的效能提升,雖然看在我們這些人的眼中或許所帶來的效能不如預期中強大,但是它的確是一個很好的捷徑讓一般使用者也能輕鬆達到高時脈,另外若是超頻愛好者,則可以參考小弟的超頻設定,Patriot在低時序低電壓的設計上的確有與眾不同的地方,喜歡博帝的朋友也不妨把這對顏色鮮艷的綠毒蛇列入考慮囉。


附件:測試成績比較圖



這是Super Pi 1m的測試成績。

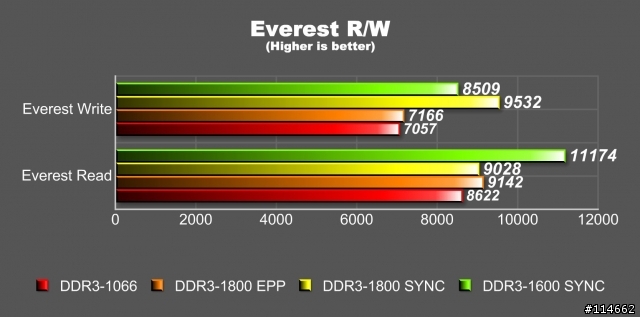

這是Everest讀寫頻寬的成績。

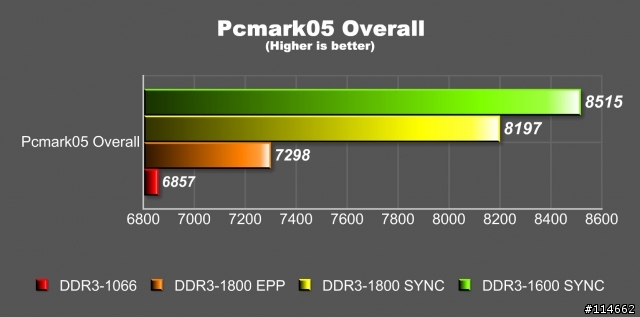

這是Pcmark05 記憶體部分Overall總得分。[/size]
