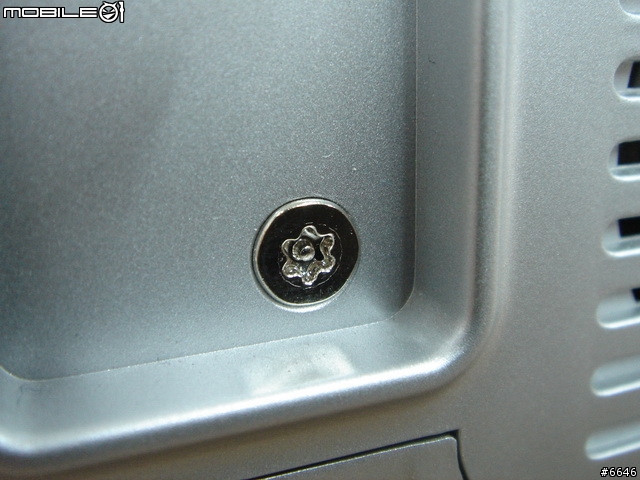

小苦工從小就有個壞習慣,東西到我手上,大概都會被我拆開,這習慣一直沒改過來,所以不管是測試品還是自己敗家的3C產品,一到我手上,多半都會被脫光衣服拍拍照,做個記錄言就一翻,當然NS4300N也不例外囉,其實NS4300N在我手中可以算是撐很久沒被我拆的,原因無他,就是下面這張照片~星形螺絲外加中間突出,星形板手小苦工也是有一整套,不過中間那個凸起,就讓小苦工的那一套星形板手英雄無用武之地啊~


但~小苦工當然不會這樣就算了,某天就到台南某知名電子材料行,找到一套特別標示XXH的星形板手回來,那個H就是專門對付這類型的螺絲的~

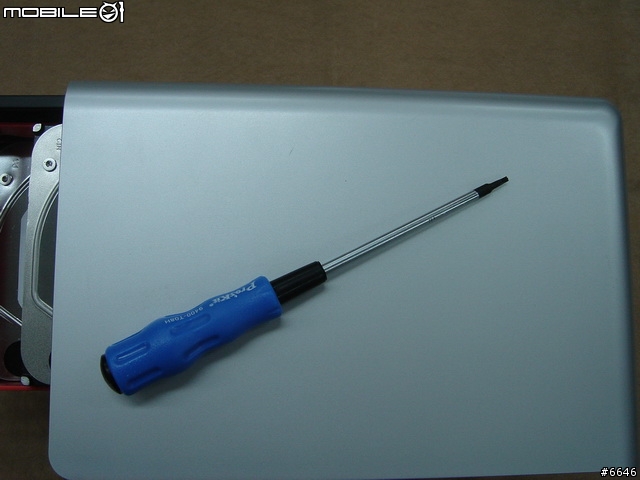

接下來就靠下面這隻Size相符的星形板手來支解NS4300N了

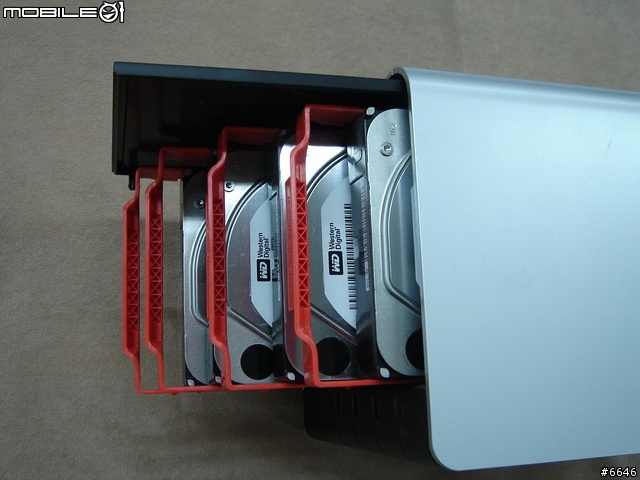

首先,先把HD都抽出來

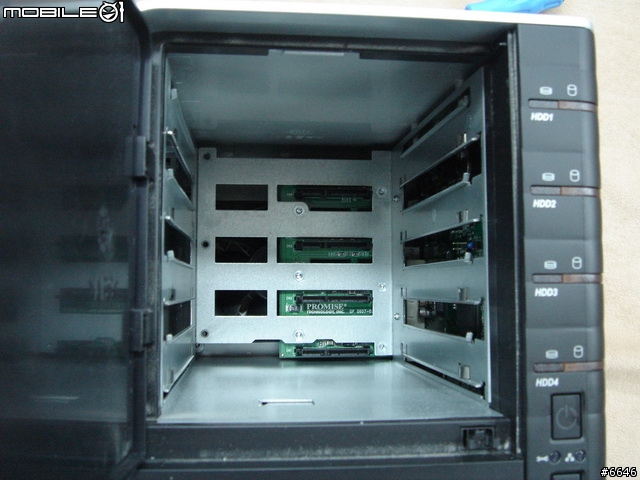

抽出HD後的樣子

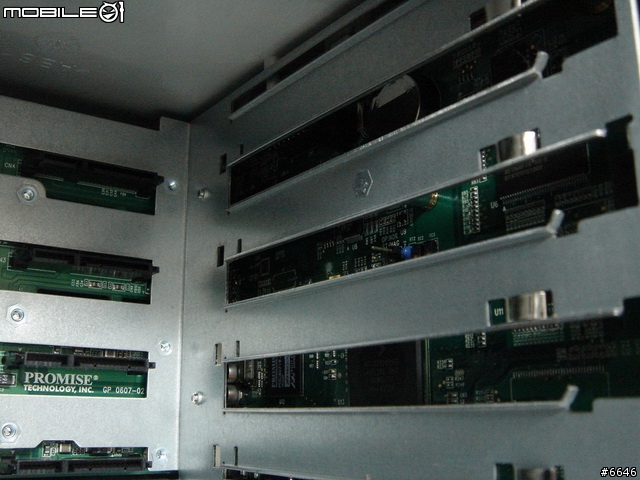

可以看出有兩個方向有電路版

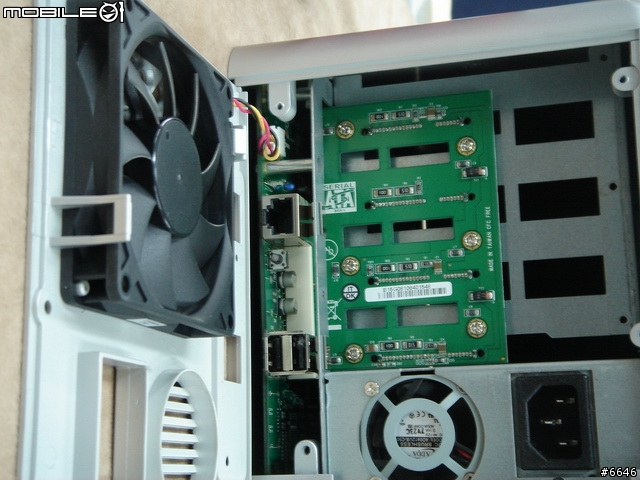

接著把NS4300N後方的星形螺絲都卸掉,就可以把後殼給取下了,有NS4300N的使用者反應風扇太吵~拆到這邊就能把風扇給處理掉了,不用擔心保固問題~

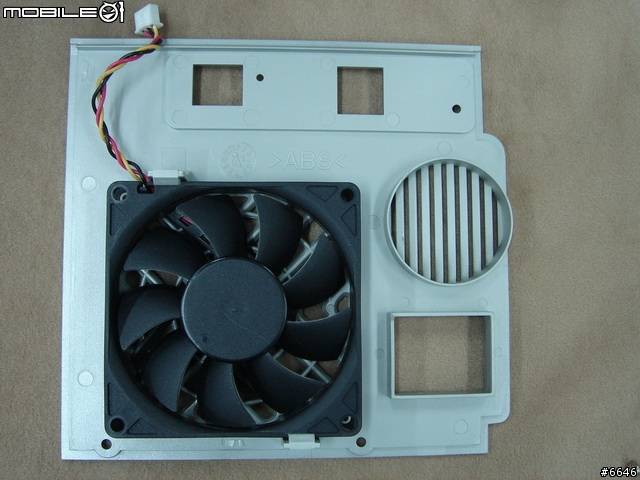

用料不夠好的風扇,有空我也要把他換掉~不然每次離開辦公室時大概都聽的到風扇聲。

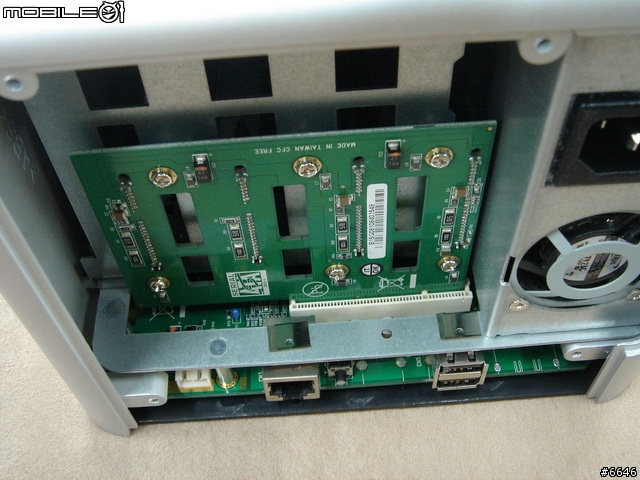

接著看到後殼內部的電路版,其實是一個轉接卡,插在另一方向的主版上,將轉接卡上的螺絲都卸下後,就可以把轉接卡取下。


PCI SATA介面轉接卡。

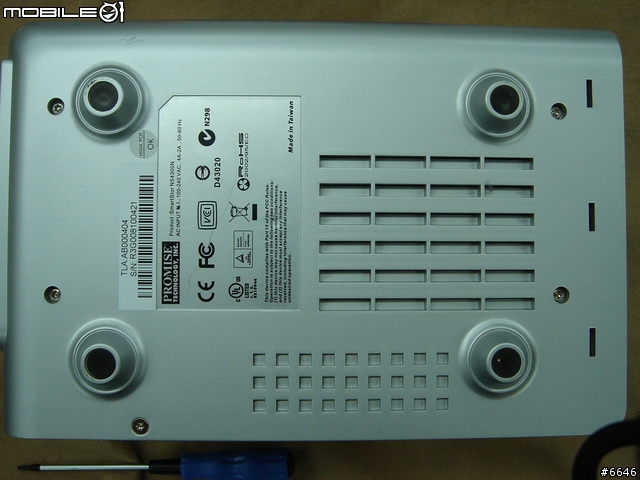

接著把機器翻過來,在這張照片中下方也有一顆星形螺絲,要拆側殼也要把它卸下(老實說我不是很確定這顆要不要拆,老了,記憶力變差了)

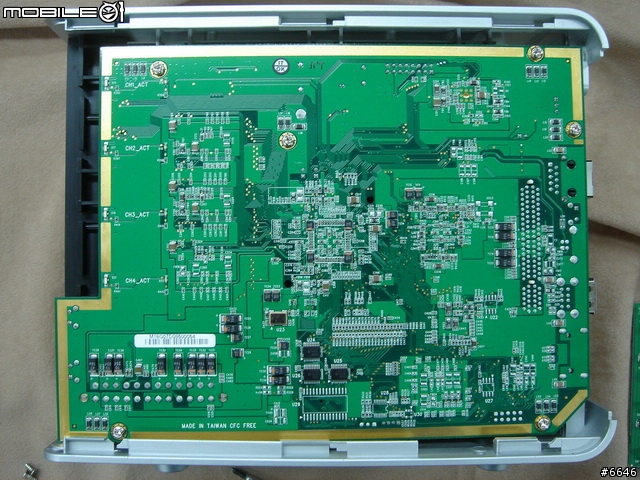

側殼拆下後就露出主版了,這應該是主版的背面,大部分都是一些被動元件,最下方有標示MIT,拆到這啥重點都還沒看到~當然不能滿足小苦工的求知慾囉,拿起起子繼續拆~

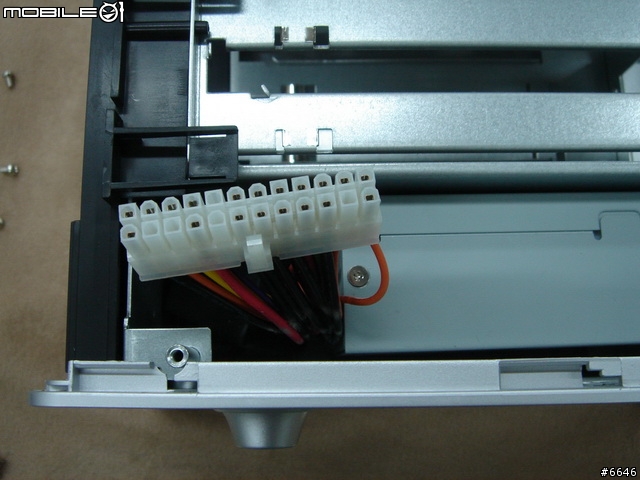

主版拆下後就看到ATX的Power Connector

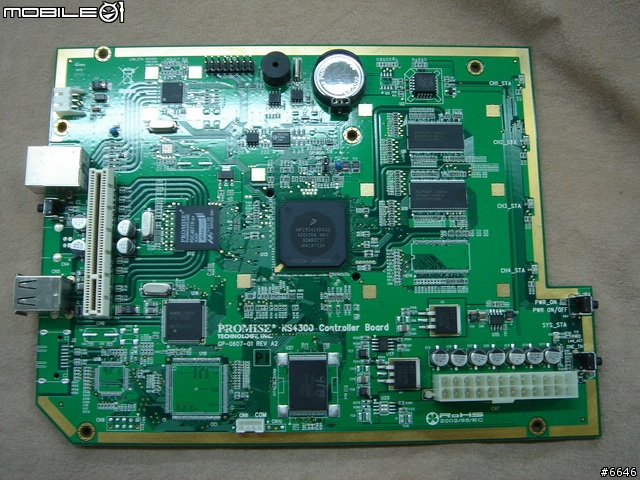

主版的正面~終於露出廬山真面目了。

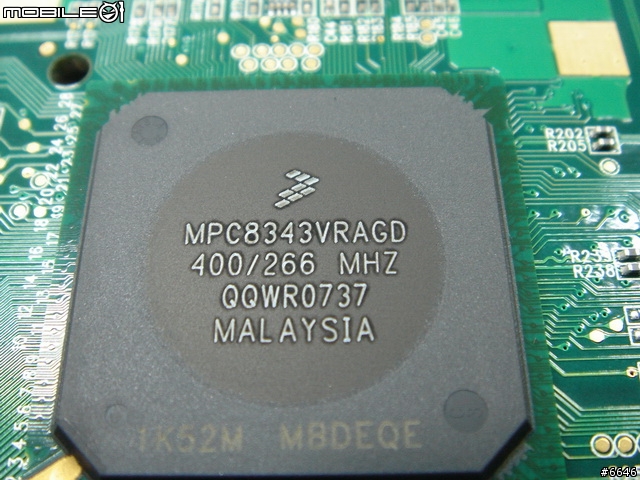

男主角~Freescale的MPC8343處理器,主要是用來跑FreeBSD或是精簡的Linux,NS4300N好像是Linux~

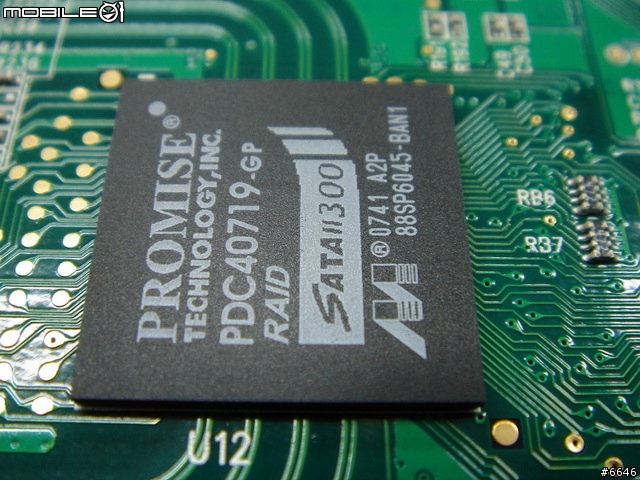

女主角~Promise PDC40719 SATA RAID晶片。基本上Promise的RAID產品市佔率還滿高的,價位不會太高,穩定性也不錯,算是C/P好的選擇,因此這顆晶片似乎還不陌生,小苦工的Server裡裝的RAID卡好像也是這個晶片。

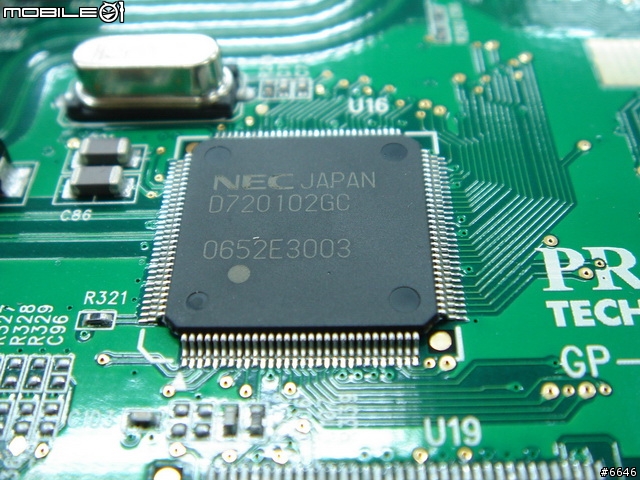

男配角~NEC D720102GC USB 2.0控制晶片,NS4300透過這顆晶片來連接USB裝置,ex:印表機、USB HD、USB UPS~

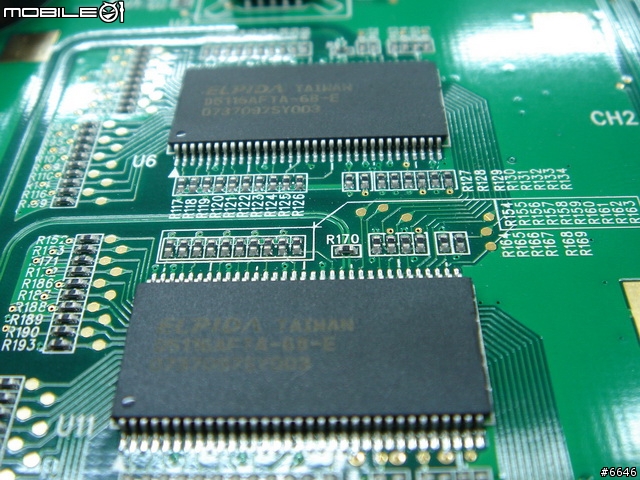

女配角~ELPIDA爾必達的RAM,NS4300N用料還不錯喔

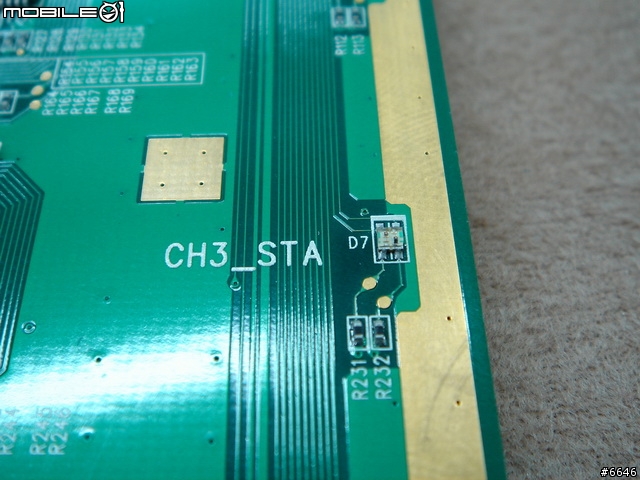

SATA HD指示雙色LED燈

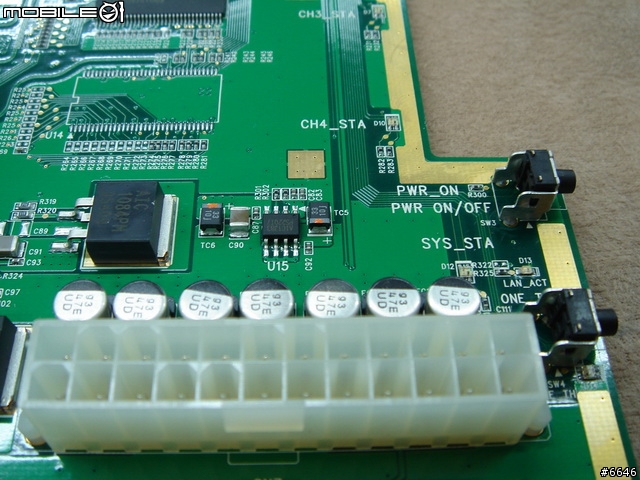

ATX Power Connector以及 Power Switch

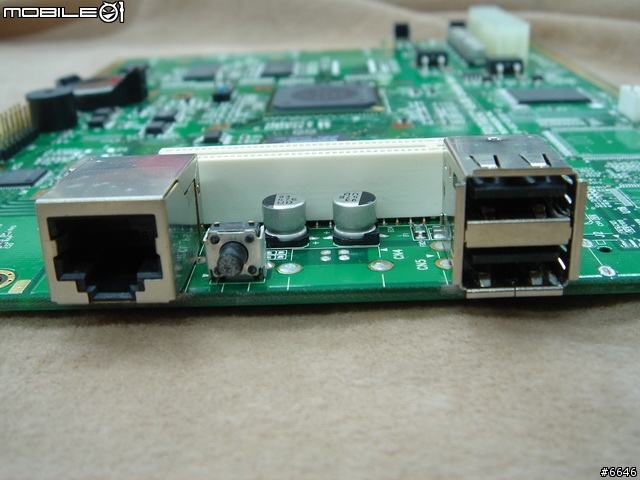

USB孔及RJ45網路孔

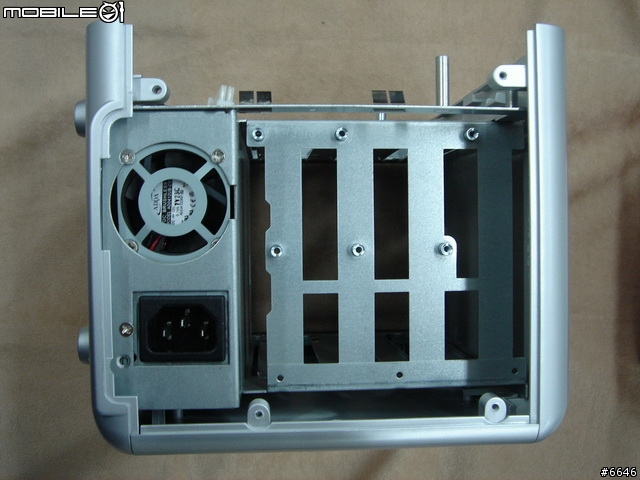

人去樓空的機殼~僅剩下ATX Power在上面,看起來好像跟一般準系統用的小Power差不多,萬一掛點時,應該還有得更換~


以上就是Promise SmartStor N4300N的拆機教學,老實說,跟一些NB或手機比起來,這個好拆多了,會在小苦工手上襟持那麼久沒被扒光,完全是拜那特殊的星形螺絲所賜~我想大部分的人應該不需要拆到這地步,也沒小苦工這樣的壞習慣,不過把後殼拆下,換一個安靜的風扇可能會是大部分的NS4300N的使用者想做的~這邊也建議Promise,希望這一點在新產品上能夠有所改善,如果在安靜的環境中,不關機的NAS風扇太吵真的不是一件好事啊~
