話說最近站上辦了一個關於兆赫電子"白色奇機"的送贈品活動,想必大家對於"白色奇機"這個東西應該都很好奇吧!為什麼它能夠透過區域網路(有線或無線)或USB介面來播放那麼多種格式的影音檔案呢?為了滿足大家的好奇心,筆者當然也想盡辦法去搞了一台來,所以...廢話不多說,直接來開箱吧~大家一起來看看這台"白色奇機"到底有何神奇之處......


產品開箱

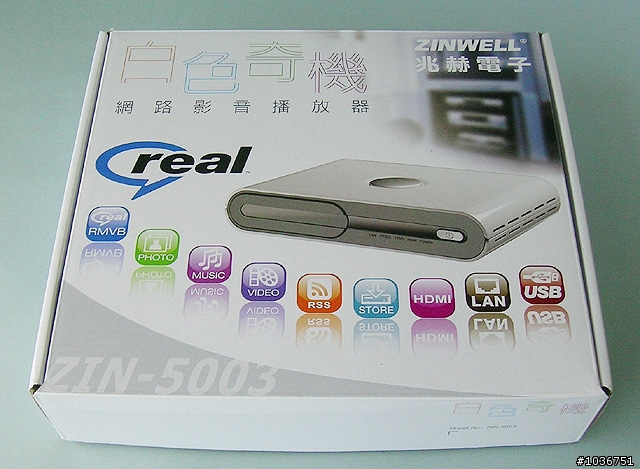

這是兆赫電子"白色奇機"的產品包裝盒,左下角可以看到產品的型號為ZIN-5003,而中間由左到右,有許多小圖示呈向下的弧形排列,透過這些圖示可以讓消費者瞭解到這個產品所擁有的許多功能特點。



在包裝盒的左、右兩側,也各有許多圖示說明了"白色奇機"所支援的各種音訊、視訊以及照片等格式。(借用一下之前那個活動的答案,"白色奇機"還有支援WMV9、MPEG1、MPEG2等3個隱藏的影像規格,以及DTS、AC3、WMA9等3個隱藏的聲音規格。)

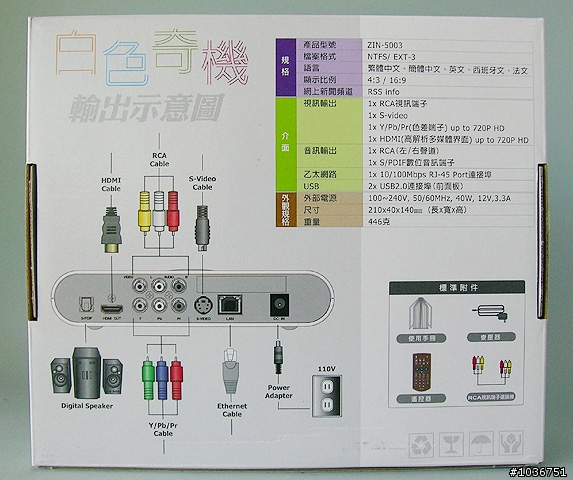

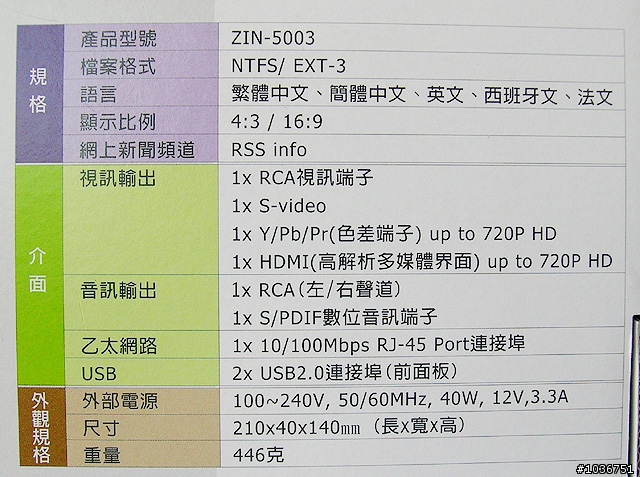

接著再看到包裝盒的背面,右上角有產品規格的詳細列表,左半部則是"白色奇機"的各式傳輸介面的連接示意圖,而右下角則有產品配件的圖示說明。

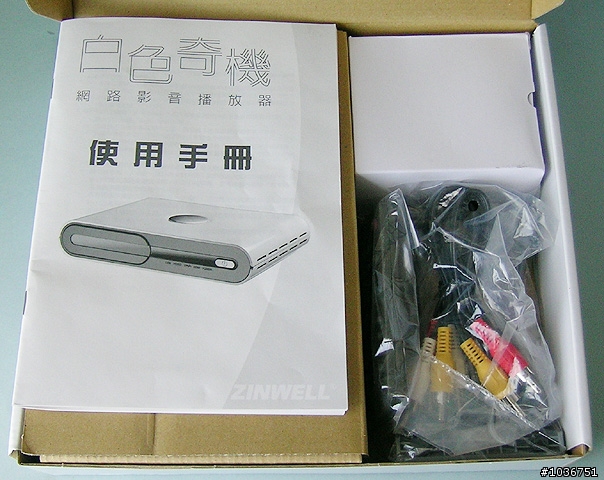

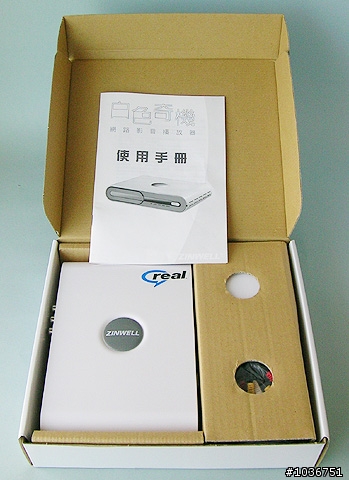

打開包盒裝,馬上就可以看到"白色奇機"靜靜地躺在裡面,還有一本共29頁的使用手冊。而將右邊土黃色的包裝紙蓋掀開,則可以看到產品內附的各式配件。

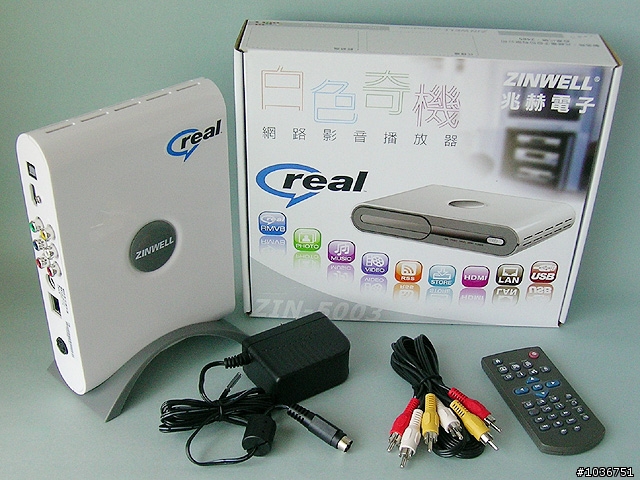

先來一張全家福吧~~(使用手冊:嗚... 我被遺忘了

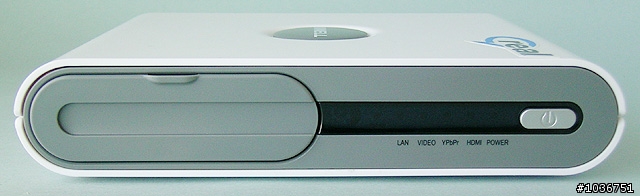

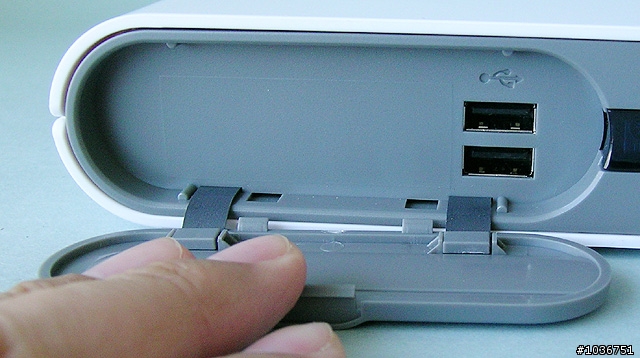

接下來再來檢視一下"白色奇機"本尊吧~~下圖是"白色奇機"的前方面板,它的最右邊是電源開關按鍵,這個按鍵的左邊一共有5個燈號。而"白色奇機"前方面板的左半邊,則是隱藏式的USB連接埠所在,(謎之音:怎麼老是喜歡用"隱藏"勒~很煩吶~)這裡有一片掀蓋式的保護蓋,打開之後就可以看到裡面的2組USB 2.0連接埠了。

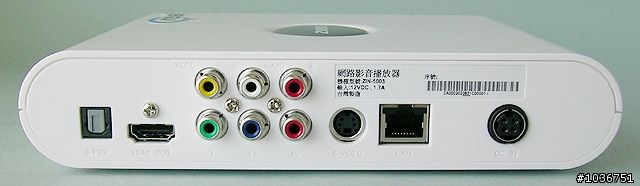

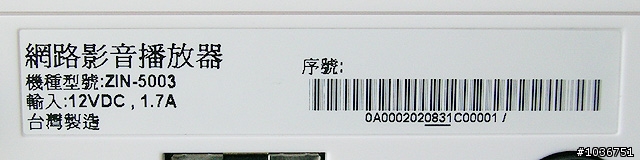

除了前方那2組"隱藏式"的USB連接埠之外,"白色奇機"的其他傳輸介面全部都配置在後方,由左至右依序是數位光纖S/PDIF音訊輸出介面、HDMI輸出介面、黃/白/紅影音輸出介面(上)、色差端子輸出介面(下)、S端子輸出介面、RJ-45區域網路介面以及DC IN電源接頭。在背面右邊的上半部,還可以看到貼有一張產品標籤,說明這是台灣製造的產品。

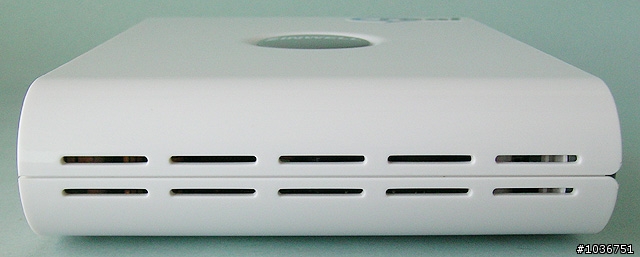

如果從"白色奇機"的前方來看的話(橫擺時),它的左、右兩側中間,上、下各有5個長條形的開孔,除了可以幫助機身內部做散熱之外,還可以用來與底座搭配,讓"白色奇機"可以直立式擺放。

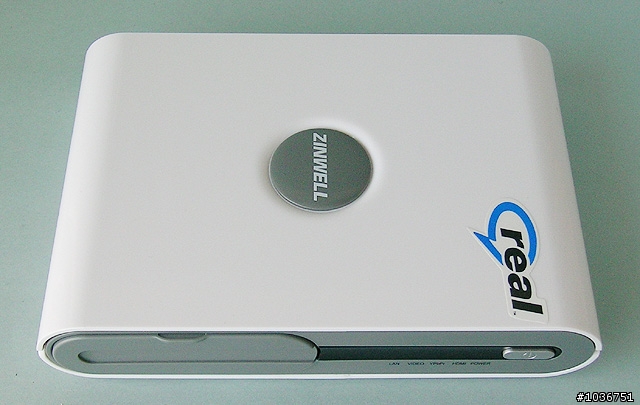

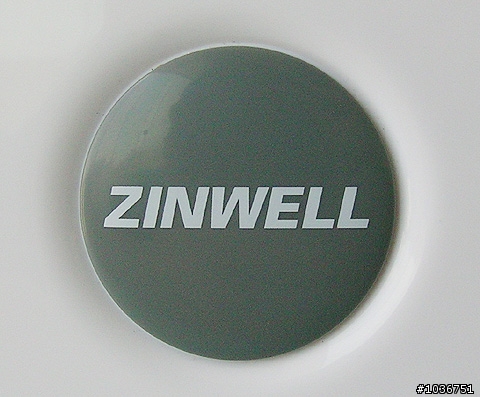

下圖是"白色奇機"橫擺時的樣子,它的中間有"ZINWELL"的Logo(這應該算"正面"吧),是兆赫電子的英文名字。

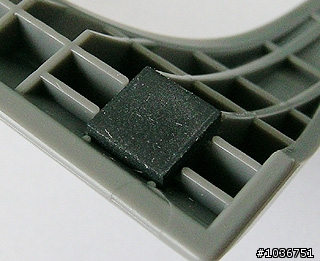

"白色奇機"內附的配件裡有包含一個底座,這個底座的前、後端,各有一組左、右各一,看起來類似卡榫之類的突起,配合前面提過的"白色奇機"橫擺時,左或右側(一般應該是會讓左側朝下)的上、下長條形開孔,剛好就可以"卡"在底座這前、後組的卡榫上,讓"白色奇機"可以很穩固的直立式擺放。底座的底部採十字格子狀設計,4個角落也都有設置黑色的、小小的四方形橡膠止滑墊,有助於"白色奇機"直立式擺放時的穩定性。

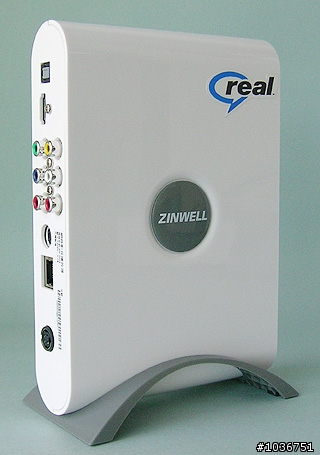

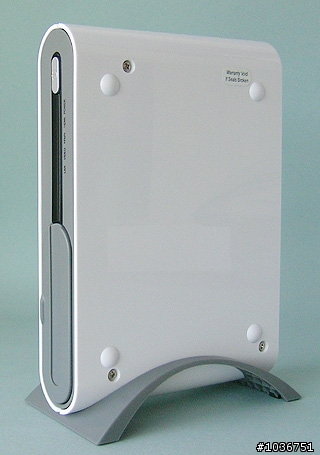

下面兩張圖是"白色奇機"直立式擺放時的正面及背面觀,在右下圖中,可以看到4個角落都有設置圓形的白色突起,這是當作"白色奇機"橫擺時的腳墊之用。

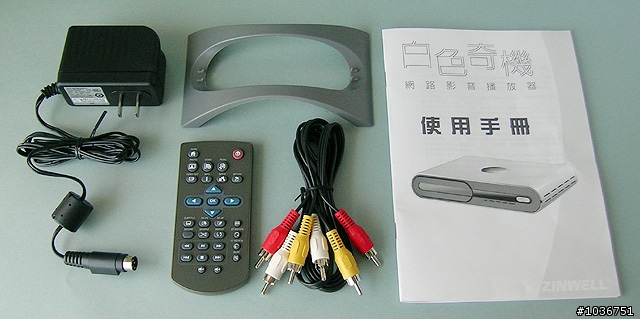

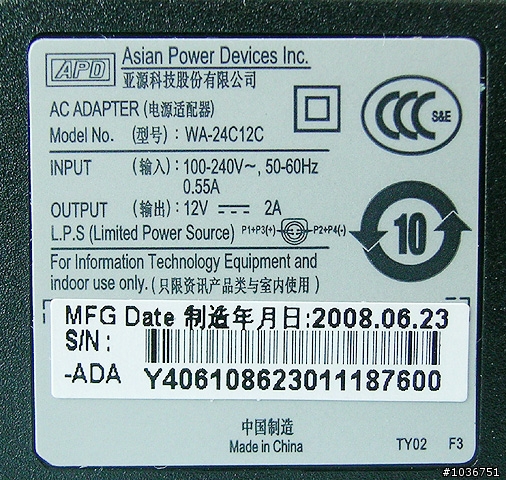

下圖是"白色奇機"內附的所有配件一覽(包含使用手冊),其中在外接的電源變壓器部分,由變壓器上的產品標籤可以看到,它的電壓規格是屬於100~240V通用的類型,而生產地則是在中國大陸。

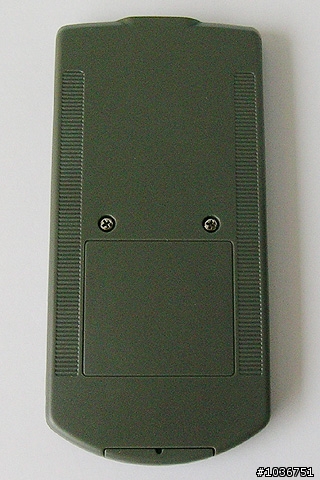

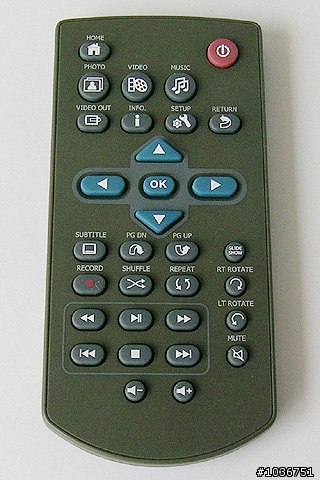

最後再看到內附的遙控器,遙控器上的按鍵每一個都有小圖示設計,可惜按鍵的文字說明是英文的(還好使用手冊是中文的),不然對國內的使用者來說,就更貼心了。遙控器的背面中間有左、右各一個小螺絲,原本筆者以為可以用來打開下方看起來像可以打開的蓋子設計,可惜螺絲卸下之後,別說那個看起來像可以打開的蓋子(實際上應該只是造型設計而已),連遙控器的上下蓋也打不開,實在搞不懂這兩個螺絲是用來做什麼用途的~~

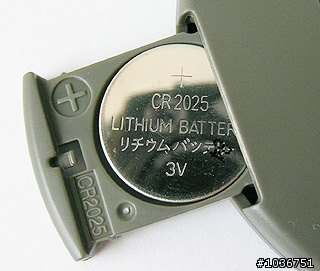

左圖是遙控器前端的紅外線傳輸埠,右圖是尾端的電池安裝槽,這個安裝槽有卡榫設計,使用者如果需要更換電池時得小心拆卸,以免拆壞了。

就外型來看,"白色奇機"的主體是採用全白色的塑膠外殼,前方面板以及底座則是採用灰色的,機身(橫擺時)的兩側採用圓滑式設計,雖然不能說這樣的造型算很漂亮,但也還看得入眼。而配件部分,影音線材只有1組黃/紅/白的RCA傳輸線,這只能算是標準,比較挑剔的使用者可能還會覺得怎麼這麼少?不過話說回來,線材也是需要成本的,個人認為,與其增加一些不見得一定需要的線材來提高產品售價,讓產品看起來感覺很豐富,倒不如將這些成本省下來,反映在產品售價上來回饋給消費者,消費者再依照自己的需求添購相對應的線材,這樣還比較實際一點。


"白色奇機"內部「開箱」

原本筆者以為這類的影音播放器產品都很難拆機,所以並沒有打算將"白色奇機"拆機來察看內部的構造,但後來實在是好奇心又犯了(誰叫這個產品的名稱取做白色"奇"機呢),再加上這部"白色奇機"其實不難拆,所以當然就給它"撩落去啦"(台語)~~

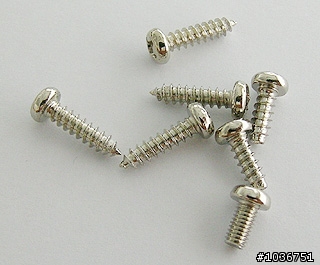

如果網友有仔細察看上面的產品照的話,應該不難發現"白色奇機"的機身上可以明顯看到的螺絲一共有6顆,如果只是將這六顆螺絲卸下的話,那還不足以拆開"白色奇機"的塑膠外殼,而最關鍵的那一顆螺絲,就躲在"白色奇機"背面右上角的易碎貼紙之下。

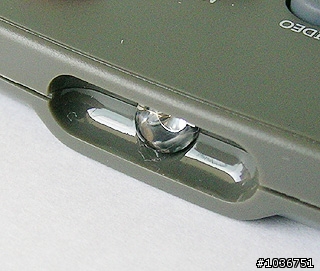

最關鍵的就是左圖這一顆螺絲啦~~

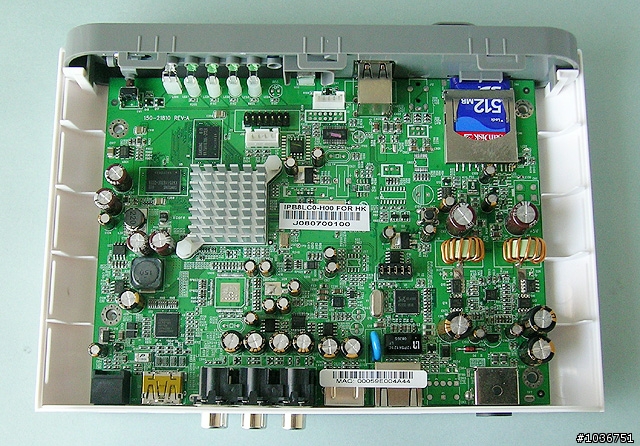

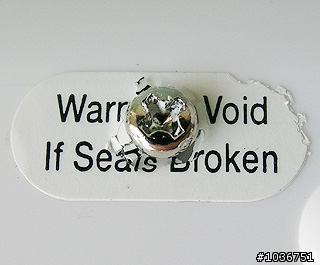

沒錯!就是最難纏的易碎貼紙,而廠商會使用易碎貼紙的目的,想必大家也都很清楚,就是為了產品保固,這張貼紙上也有印刷英文的保固說明,大意是:如果破壞這張貼紙的話,就會失去產品的保固條件(不曉得可不可以用"看不懂英文"矇混過去)。而為了各位01鄉民們的福利著想,筆者當然是義不容辭地拿起十字起子用力地給它戳下去囉!結果就變成左上圖的樣子啦!把這一顆最關鍵的螺絲卸下之後,就可以輕鬆地打開"白色奇機"的塑膠外殼,然後就可以看到如下圖的內部構造了。
PS:在此提醒一下,因為那一張易碎貼紙牽涉到產品保固的問題,所以如果沒必要的話,建議使用者還是不要輕易去動它比較好(除非已經過保固期啦)。

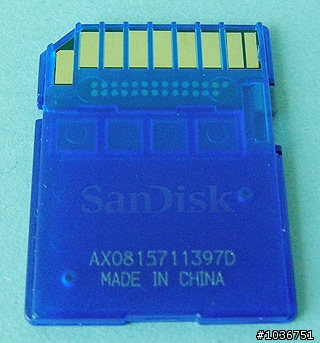

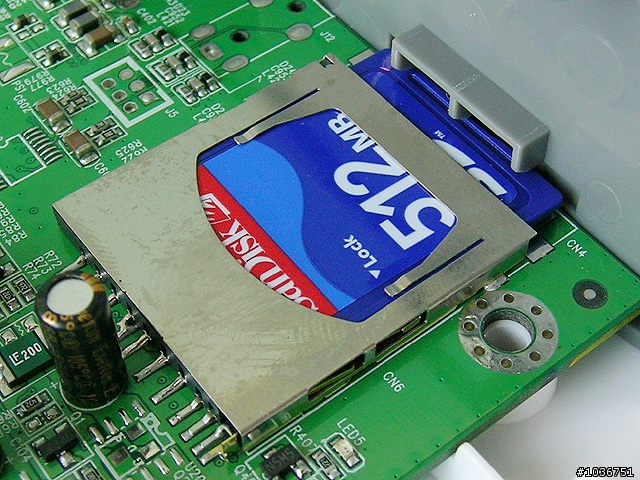

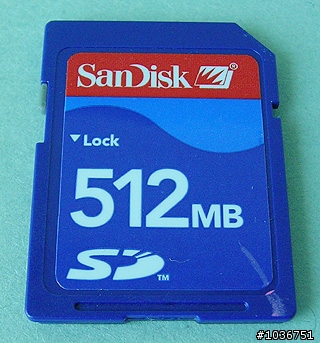

打開"白色奇機"的外殼之後,第一個吸引筆者目光焦點的,是右上角的SanDisk記憶卡,這張是SD記憶卡、容量有512MB,卡槽內有類似彈簧的機構設計,只要將記憶卡往內一按,記憶卡就會自動彈出來,而裝入時,也只要往內按進去,記憶卡就會卡住裝好了。根據廠商的說明,這一張512MB的SD卡主要是安裝Firmware application layer的程式,也就是使用者在開機的時候,看到的畫面中所有的功能程式都放在這張記憶卡中,包含OS操作系統、支援字幕的程式、內建一首背景音樂、螢幕所看到的OSD操作介面,也包含軟體更新...等。

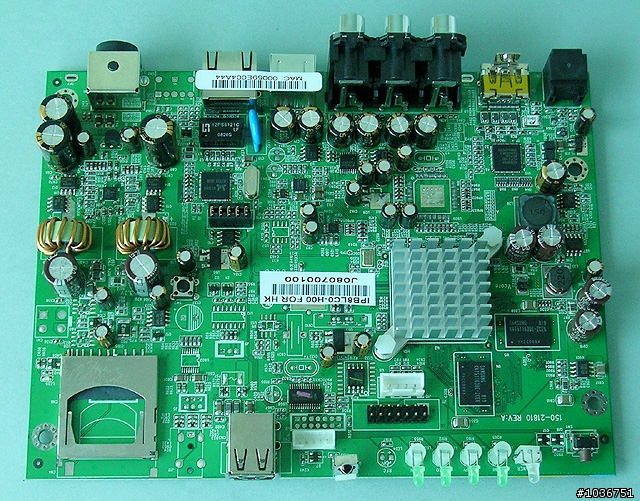

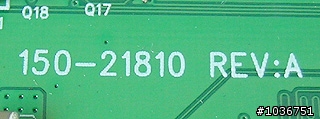

在這張機板的左上角,可以看到機板的編號為150-21810、REV:A,機板的中間位置也有貼一張機板的序號標籤。



在序號標籤的左側,可以看到有一個銀色、鰭狀設計的散熱片,它底下所覆蓋的,應該就是"白色奇機"最重要的核心:資料處理器了,不過由於這個銀色散熱片與處理器之間實在是黏得非常緊,幾乎快要可以用"銲死"來形容它,而筆者手邊又沒有適當的工具可以在不傷到處理器的前提之下將散熱片移開,所以只好讓這個處理器繼續覆蓋著神秘的面紗了。

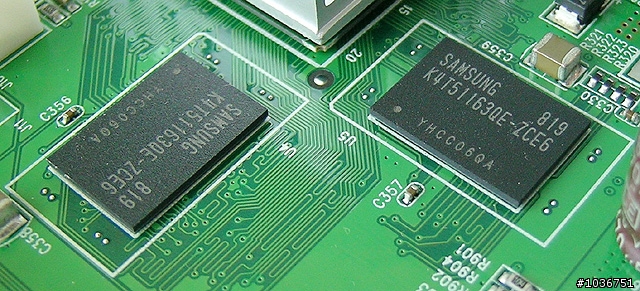

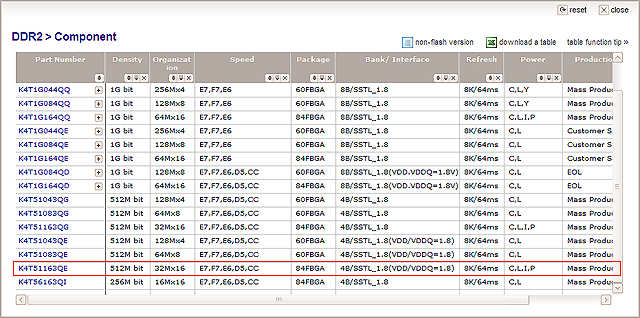

在處理器的旁邊,可以看到有兩顆記憶體晶片,這是記憶體大廠Samsung的產品,他們的作用應該是給上面的資料處理器當作儲存需要處理的資料之用。記憶體晶片的編號是K4T51163QE-ZCE6,根據Samsung官方網站的說明,這是512M bit、32M x16的DDR II顆粒,它的封裝型式為84FBGA,而編號最後面的"E6",則是代表它的時脈規格與SPD值分別為DDR2 667與5-5-5。

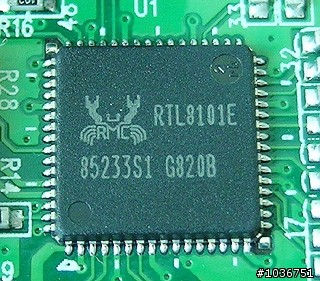

除了那一顆拆不下散熱片的處理器之外,機板上還有兩個比較重要的處理晶片,一顆是Analog的AD9389A,另一顆則是瑞昱的RTL8101E。後面這一顆晶片相信大家應該比較清楚,它是瑞昱出品的網路晶片,支援10/100 Mbps的網路傳輸速度,如果你想要更進一步瞭解這個晶片的詳細規格、功能的話,可以到瑞昱的官方網站上查閱。

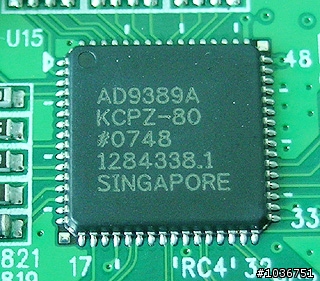

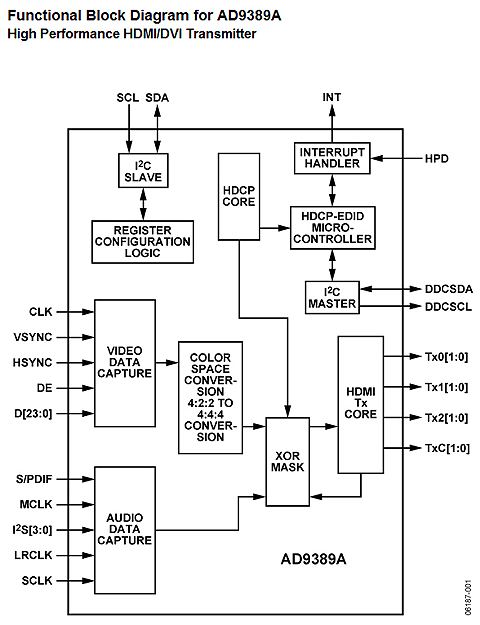

至於Analog的AD9389A,這是HDMI、DVI的訊號發射晶片,根據Analog官方網站上的說明,它可以相容於HDMI v1.2a、DVI v1.0以及HDCP 1.1等規格,在數位影像方面,它可以支援480i~720p、1080i以及XGA 75Hz(對應到電腦LCD時)等解析度,也支援RGB、色差(YCbCr)...等端子;在音效方面,它可以支援標準S/PDIF for stereo LPCM或是壓縮式的音訊,也可以支援8聲道非壓縮式的LPCM I2S音訊,這兩種音訊最高都可達192 kHz。官方網站上還有放AD9389A晶片的內部功能設計圖,截圖如下供大家參考。

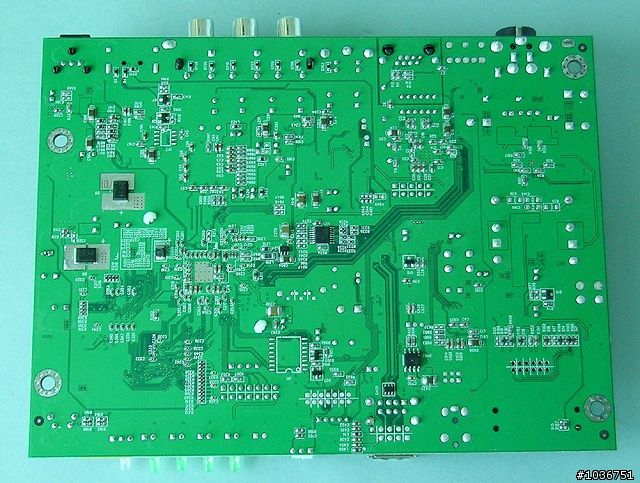

下面是把塑膠外殼脫光光之後的"白色奇機",只剩下機板的正、反面照。(白色奇機:哈啾~快把衣服還給我啦!好冷喔~~






產品試用

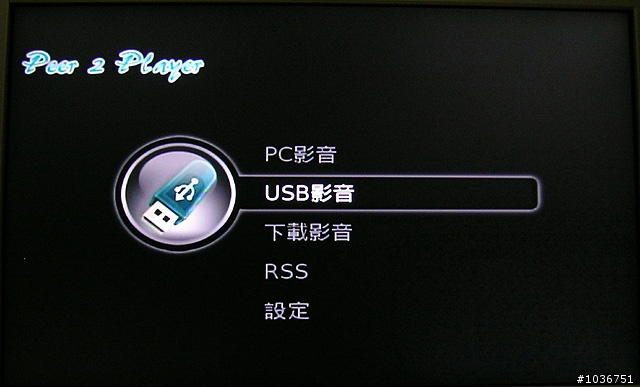

看完了"白色奇機"開箱、內部構造的細部介紹之後,緊接著自然就是要試用一下啦!如果是第一次使用"白色奇機"的話,一開機需要做幾項設定(留待後述),接著就可以看到如下圖的主選單畫面了。



使用USB裝置

"白色奇機"的操作選單設計得很簡單,加上又支援繁體中文,所以對於國內使用者的親和力相當高,不過對於一些高階玩家來說,可能選項會少了一點。在主選單中,筆者先以不需要做設定的「USB影音」開始試用,選擇這個選項之後,"白色奇機"會自動去搜尋已經正確安裝的USB裝置,如同前面所看到的,"白色奇機"由於內建2組USB 2.0連接埠,所以這裡會顯示兩個選項:USBDisk1與USBDisk2。

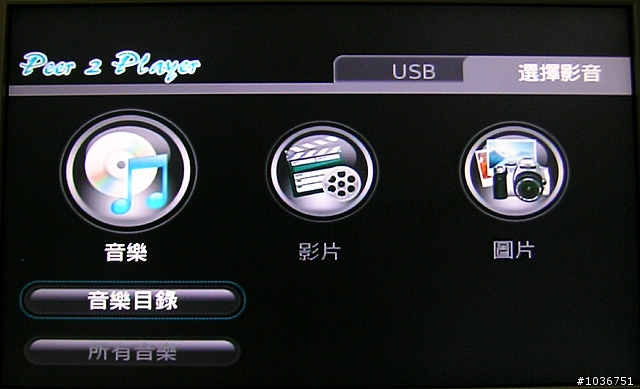

選擇好使用者在哪個USB連接埠安裝的裝置,"白色奇機"偵測無誤之後,接著就可以看到如下圖的選單畫面。這裡顯示的是"白色奇機"的三大功能:音樂、影片以及相片,這三個功能選項都有相同的瀏覽方式:以「目錄」方式瀏覽或是直接顯示所有的檔案,選擇後者的話,"白色奇機"會自動搜尋該功能在USB裝置內的所有相關檔案(不分哪一個目錄),直接以清單的方式顯示。

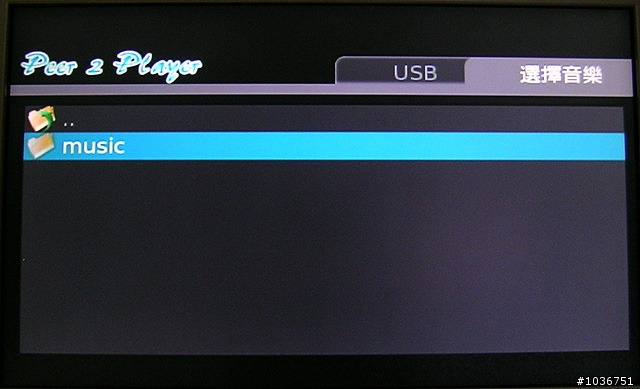

選擇以「目錄」方式瀏覽,"白色奇機"會自動搜尋USB裝置內所有內含支援音樂格式的檔案的目錄,下圖就是搜尋完畢之後所顯示的畫面。如果使用者建置的目錄結構有好幾層的話,就必須一直選擇到有音樂檔案出現為止。

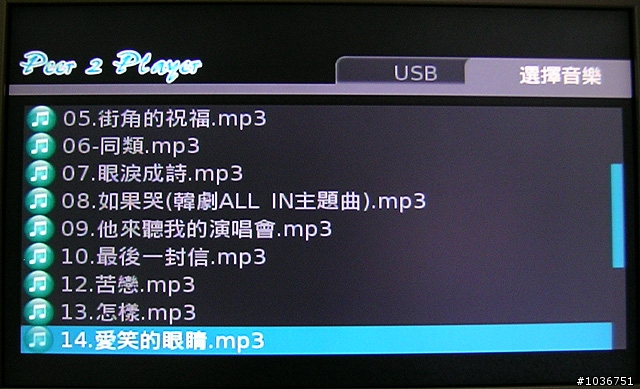

音樂檔案是以清單方式顯示(也只有這種顯示方式)。

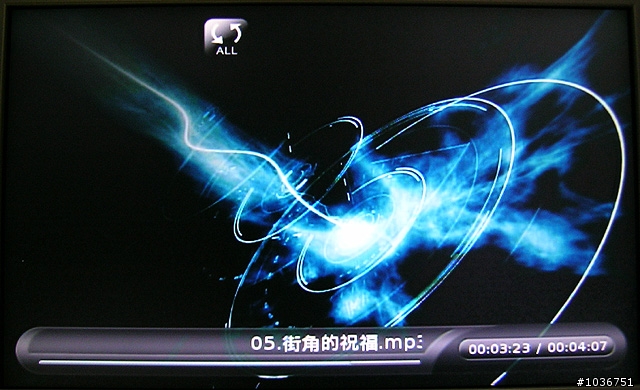

下圖是音樂的播放畫面,背景是"白色奇機"內建的,不過只有一種,看久了會覺得有點單調,建議廠商應該要再增加可以選擇的背景,甚至是讓使用者可以自己選擇圖片來更換。(使用者可以利用遙控器上的按鍵讓音樂做隨機或重複播放)

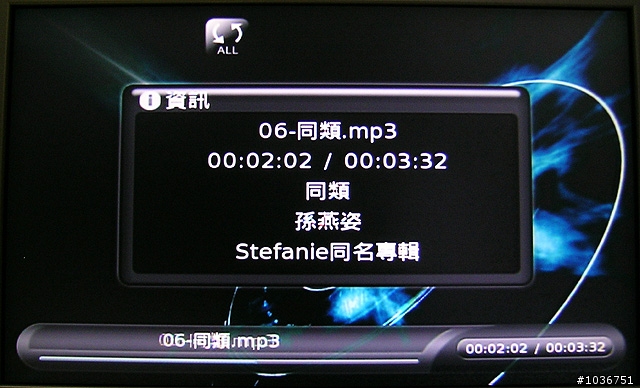

在音樂播放的畫面中,按下遙控器上的「INFO.」鍵,就會出現如下圖的音樂檔資訊(影片檔亦同)。附帶一提,"白色奇機"在播放音樂的時候,畫面下方會以跑馬燈的方式讓檔案名稱由右至左顯示,所以下圖下方的檔案名稱是因為跑馬燈效果而糊掉了,不是筆者拍不好啦~

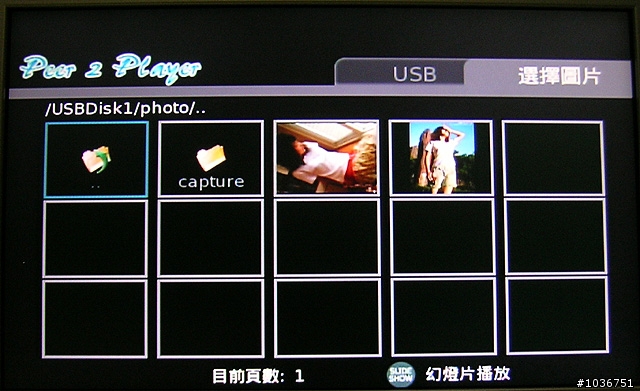

接著再看到圖片瀏覽,同樣是選擇目錄的方式,就會出現如下圖般,以「15格的小圖示」的方式顯示縮圖或是資料夾。在已經有圖片的畫面中,使用者可以按下遙控器上的「SIDE SHOW」鍵,然後"白色奇機"就會以幻燈片的方式來"輪放"該目錄下的所有圖片,在此同時,"白色奇機"也會自動搜尋最上一層的音樂目錄下的音樂檔案,當作幻燈片播放圖片時的背景音樂。

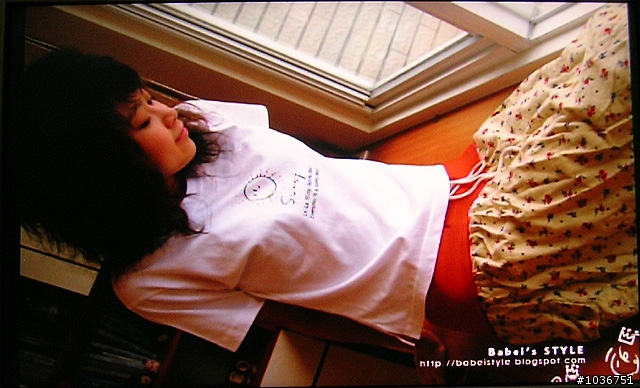

如果使用者是選擇單張圖片的話,可以利用遙控器上的「RT ROTATE」、「LT ROTATE」鍵讓圖片做順時鐘或是逆時鐘方向的旋轉。"白色奇機"對於圖片的格式、單張檔案大小及畫素都有限制,JPG最大支援12MB、色深8 bit、30M畫素;BMP最大支援10MB、3M畫素;PNG最大支援3MB、3M畫素;GIF最大支援1MB、3M畫素。(M = 百萬)



透過區域網路來播放電腦上的影音檔案

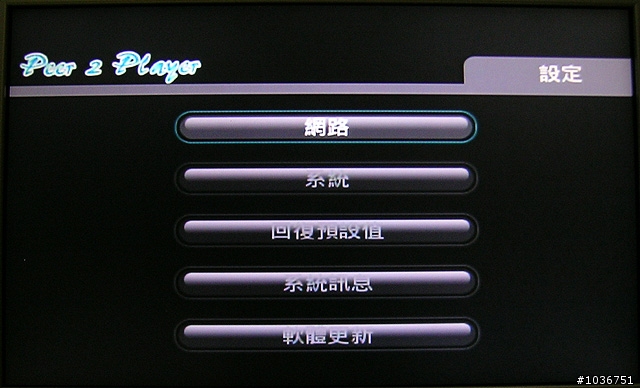

除了使用USB裝置之外,"白色奇機"最大的特色之一就是可以透過區域網路來播放電腦上分享的影音檔案,不過這需要做一些網路設定才行。首先在主選單中選擇「設定」,然後在下面的畫面中選擇「網路」。

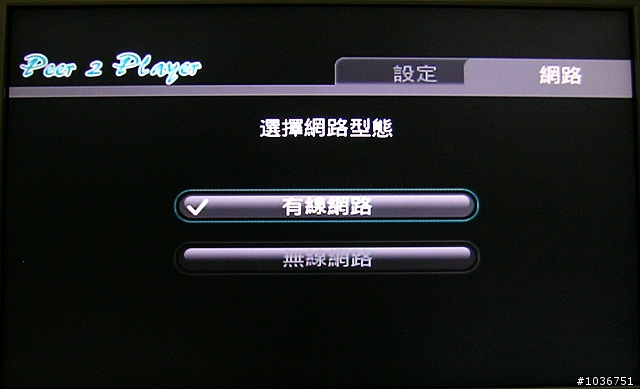

"白色奇機"可以支援「有線」以及「無線」兩種網路連線方式,不過無線網路需要經過廠商認證過的無線網路設備才會不容易發生問題,所以這裡還是選擇有線吧!

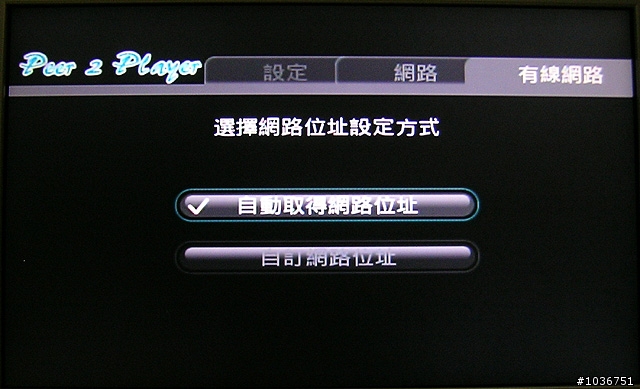

由於"白色奇機"本身單純只是一個具備網路連線功能的"網路"設備而已,所以它必須要透過具有IP分享功能的AP才能使用區域網路或是網際網路,而現在一般的AP幾乎都已經內建有自動分配IP位址的功能,所以這裡建議選擇比較方便的「自動取得網路位址」,不過如果使用者有特殊需求的話,也可以選擇「自訂網路位址」來與AP連接。

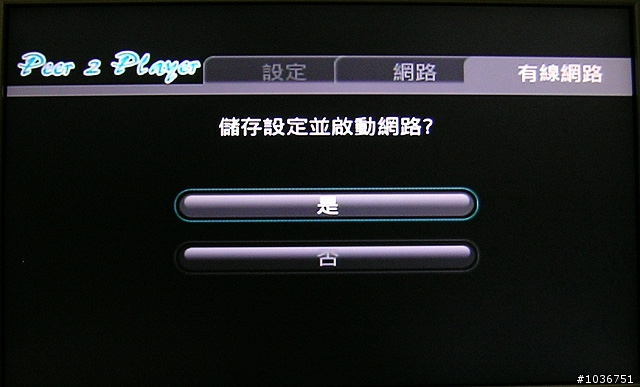

網路設定好了,要把設定儲存起來。

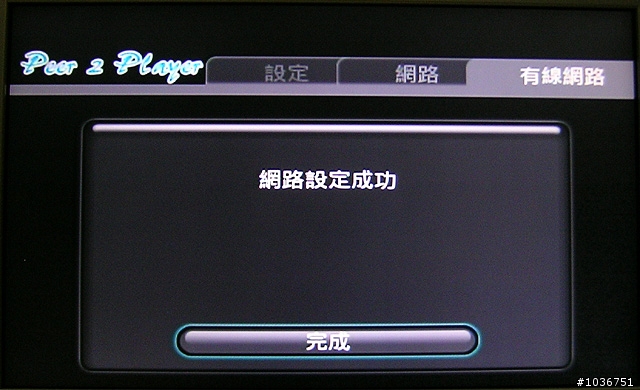

設定成功!



再來回到主選單,選擇「PC影音」,此時"白色奇機"就會進入搜尋區域網路中的電腦的狀態了。

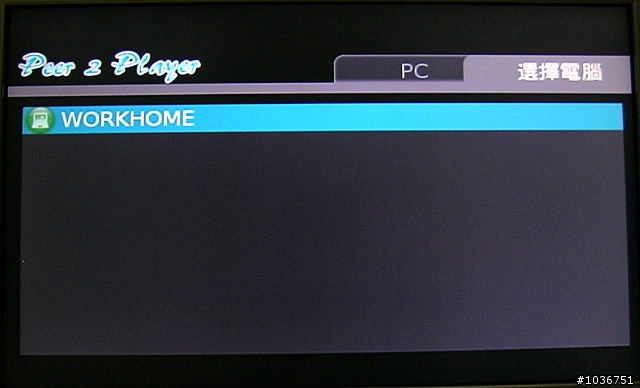

筆者試用的時候,為了避免干擾,AP只有連接一部電腦,"白色奇機"在搜尋時所花的時間大約是30秒左右,還不算太久,不過這得視網路連線狀況而定。搜尋到區域網路中的電腦之後,同樣也是以清單的方式來顯示各電腦的名稱。



選擇想要進入的電腦名稱(如果區域網路中有很多台電腦的話),進入之後的畫面與之前使用USB裝置的時候是一模一樣的,同樣也都是有音樂、影片以及相片這三個功能選項。(這時候要注意啦!該電腦要有可以網路共享的資料夾,否則"白色奇機"可是會找不到資料的。詳細的"資料夾網路共享"設定方式網路上應該都可以找得到,這裡就不再特別說明了。)

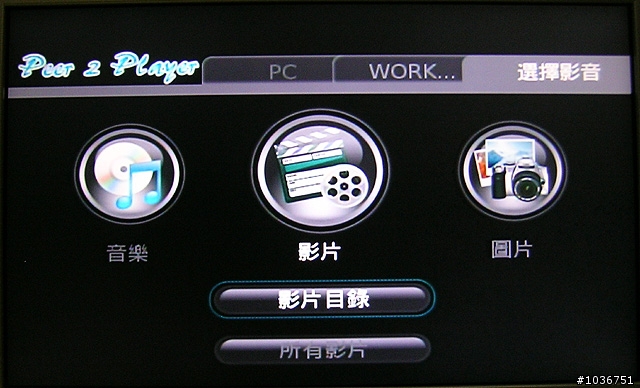

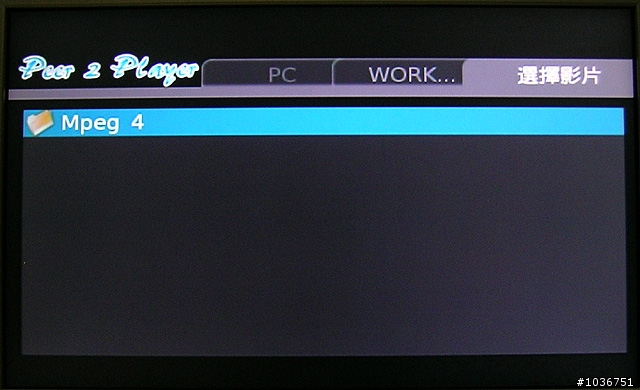

接下來的使用方式與之前的USB裝置一模一樣,差別只在"白色奇機"是搜尋「USB裝置」,或是「區域網路上的電腦」內的資料而已。由於上面已經介紹過「音樂」與「相片」的功能了,所以這裡就選擇「影片目錄」,如果使用者的「區域網路上的電腦」有正確共享資料夾,裡面也有"白色奇機"支援的影片檔案的話,這裡就會顯示出資料夾的名稱。

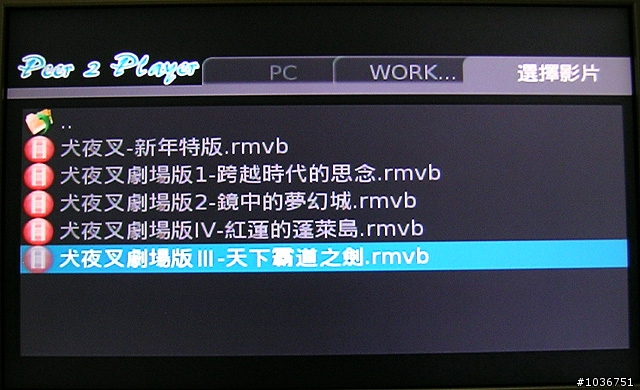

選擇資料夾,"白色奇機"還是以清單的方式來顯示該目錄下的影片檔案名稱。

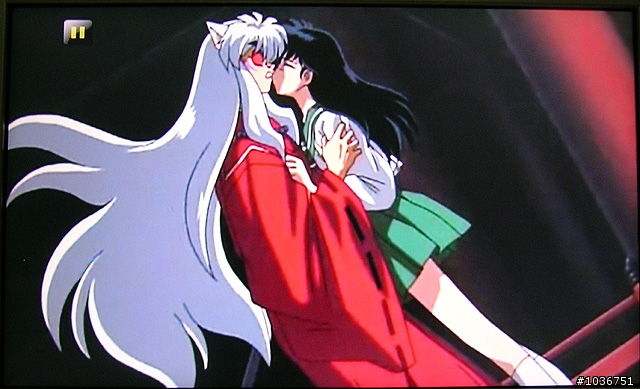

選擇影片檔,按下遙控器上的「OK」鍵,就可以開始播放影片囉!

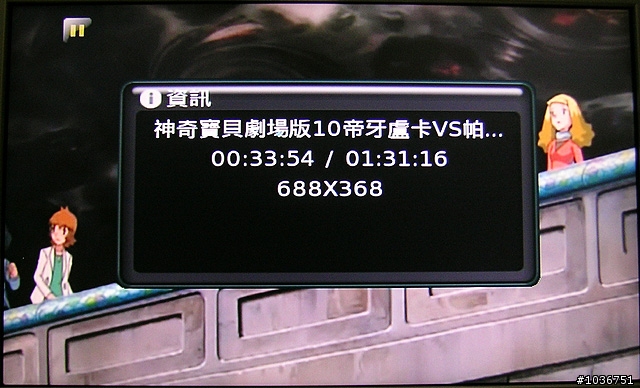

同樣的,在播放影片的畫面中,按下遙控器上的「INFO.」鍵,也是會出現如下圖的影片檔資訊。



使用BT下載功能

再來要試用的是,"白色奇機"內建的BT下載功能。由於"白色奇機"並沒有內建儲存裝置,所以使用者必須要外接USB儲存裝置給"白色奇機"用來儲存BT下載下來的檔案。這裡要注意一點,"白色奇機"的BT下載功能只支援Windows NTFS及Linux EXT3的格式,不是這兩種格式的USB裝置"白色奇機"會無法啟用BT下載功能。

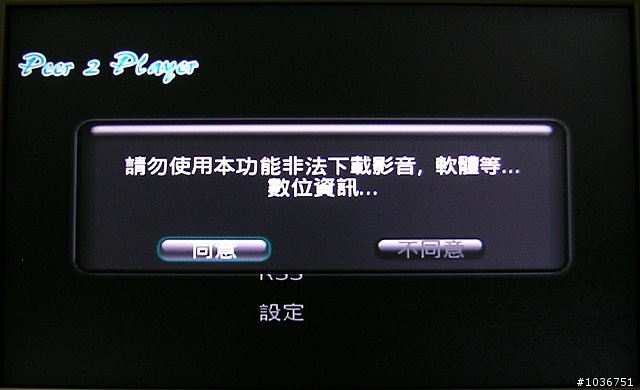

使用BT下載功能的提醒~

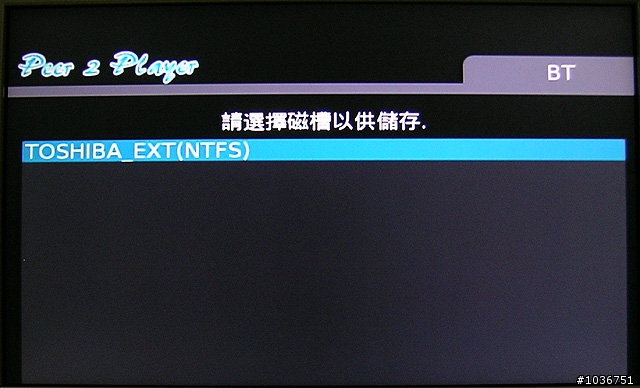

"白色奇機"抓到正確USB儲存裝置所顯示的資訊,後面包含儲存裝置的格式。

接著就是要放種子檔案了,"白色奇機"是採用BitTorrent協定,使用者必須先下載種子檔案,然後可以直接放在USB儲存裝置之內(用USB torrent選項搜尋),或是利用區域網路的電腦共享資料夾方式,讓"白色奇機"自動抓取(用PC torrent選項搜尋)。

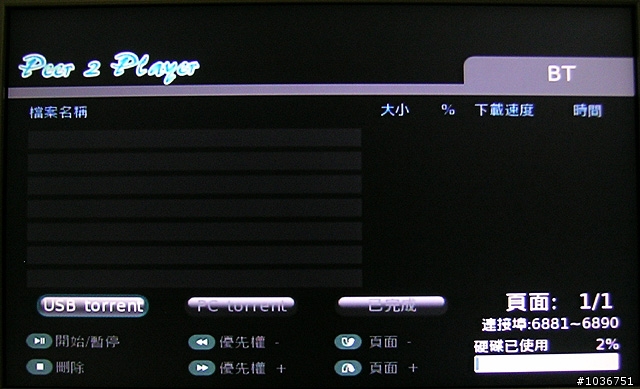

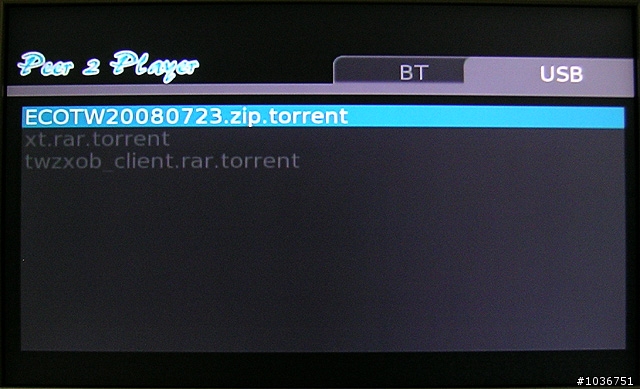

"白色奇機"搜尋到種子檔案之後所顯示的畫面。(本例是把種子檔案直接放在USB儲存裝置之內)

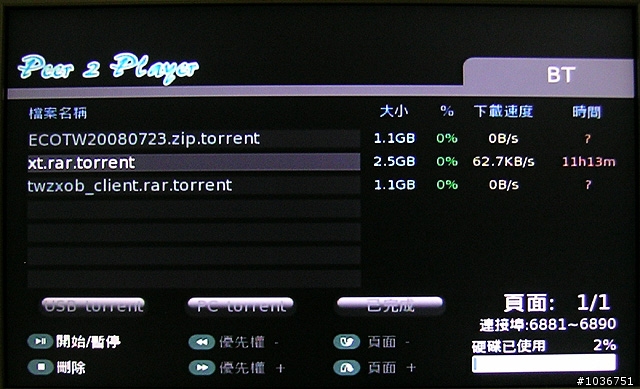

正確抓到種子檔案之後,使用者就可以利用遙控器上的多媒體播放控制按鍵來對各種子檔案進行下載、暫停、排程...等動作了,在下圖的畫面中,可以看到"白色奇機"會預先搜尋種子檔案的下載速度,以及預估需要的下載時間。



使用RSS功能

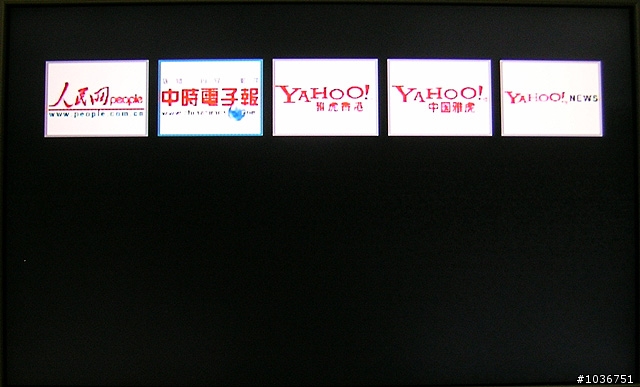

在"白色奇機"的主選單中有一個「RSS」的功能選項,選擇之後就可以看到如下圖的畫面。

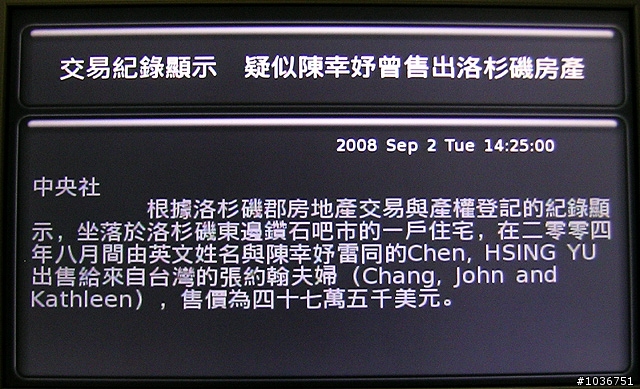

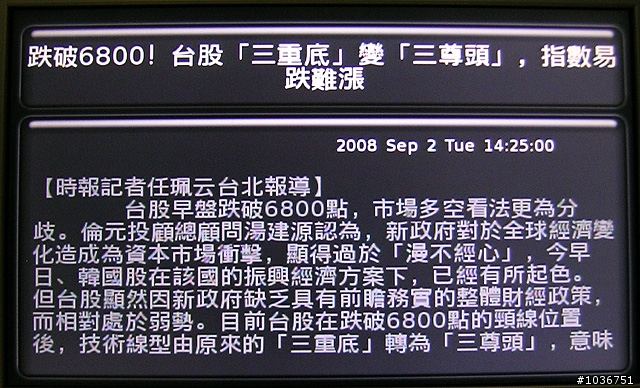

上面是"白色奇機"目前內建的5個RSS網站,選擇之後就可以看到該網站經常更新的網頁內容了(目前筆者只有看到新聞而已)。





系統設定與軟體更新

最後再看到主選單最下面的「設定」選項,除了前面提過的「網路」設定之外,選擇「系統」可以設定「選單語言」、「影像輸出」介面、螢幕的「顯示比例」、「解析度」、以及是否啟用音效的「S/PDIF」功能。

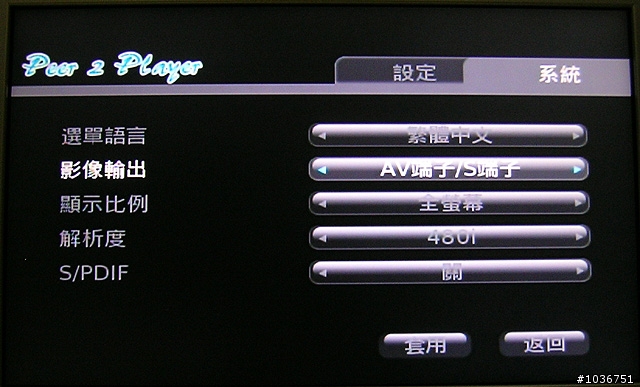

「設定」選項內的「系統」設定畫面

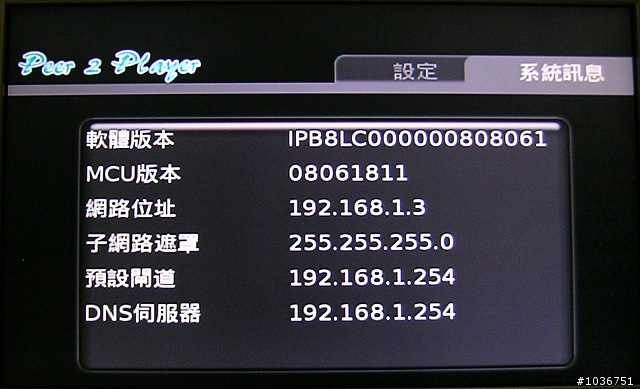

選擇「系統訊息」的話,可以看到如下圖的「系統資訊」。而選擇「回復預設值」的話,就會讓"白色奇機"的內部設定回復到出廠時的預設狀態。

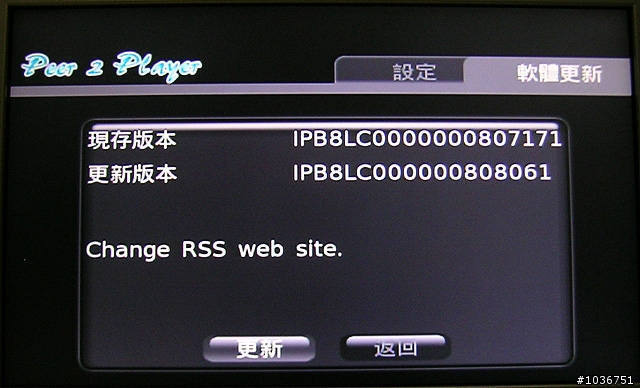

而「軟體更新」選項,選擇之後"白色奇機"會自動上網偵測是否有更新版本的軟體(如果AP有連到網際網路的話),下圖就是偵測到有新版軟體的畫面。

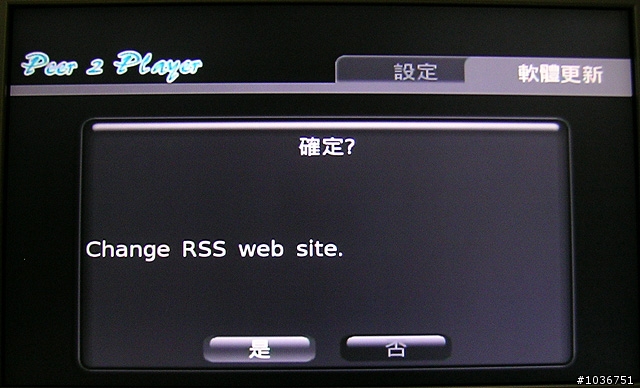

二話不說,當然按「更新」囉!不過這裡還得再確認一次。

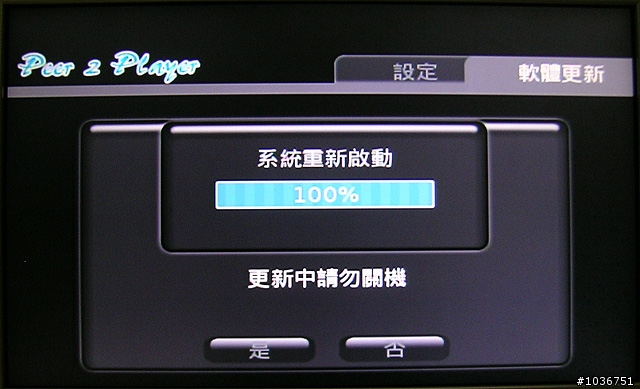

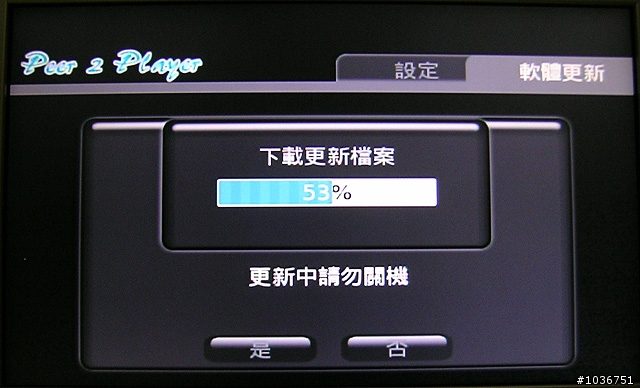

軟體更新中,當然別關機啊!這時也要保佑網路千萬別掛了~~(這裡筆者是感覺"白色奇機"是先下載好更新檔案,應該是存在SanDisk那張SD卡內,然後才進行更新的動作,這樣可以避免因網路斷線而造成更新失敗。)



更新完成之後"白色奇機"需要重新啟動。

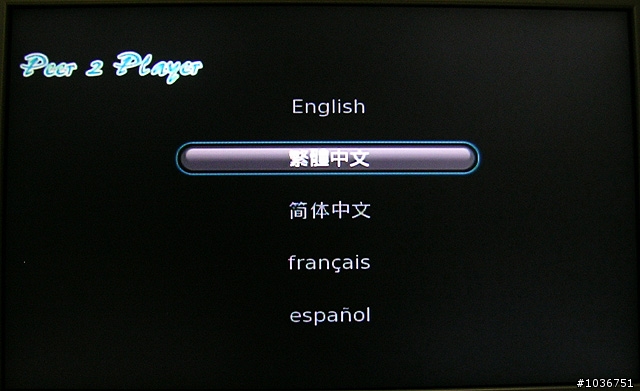

啟動之後需要再重新進行初始化設定(第一次使用"白色奇機"也需要進行這些設定),第一項是選單的語言介面。

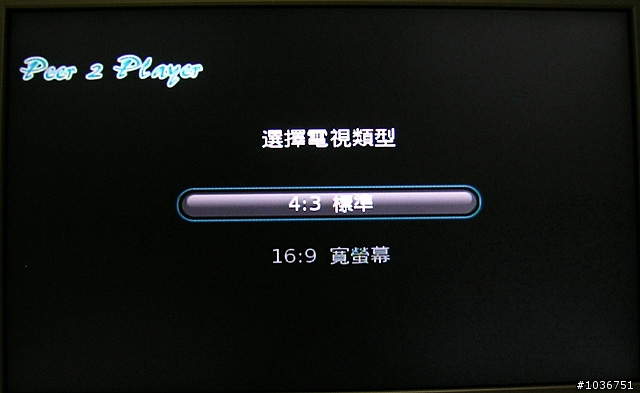

接著是電視類型。

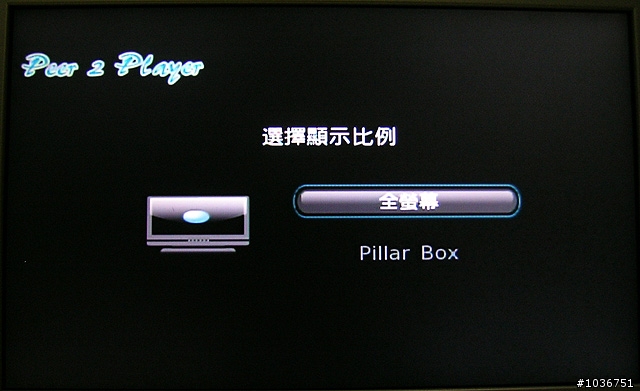

最後是螢幕的顯示比例。

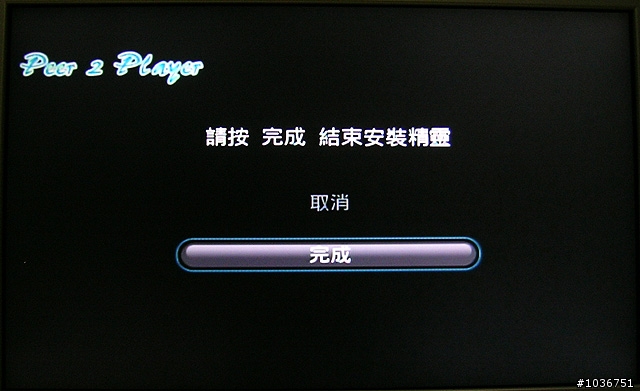

設定完成!

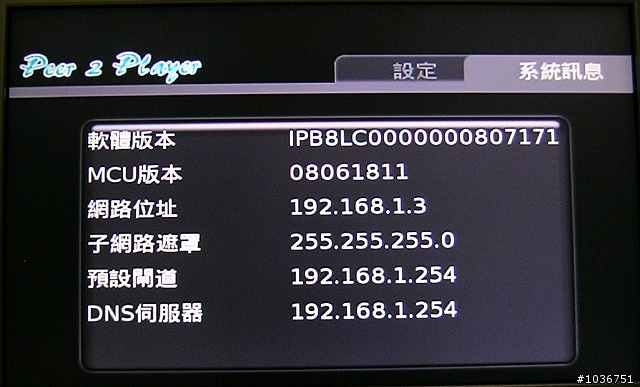

再到「設定」的「系統訊息」檢查軟體版本,果然有更新成功了。




試用心得

這裡要先說明一下,由於筆者拿到的"白色奇機"只有內附RCA線材,而手邊又剛好沒有HDMI線,因此以上的試用畫面都是在AV端子的影像輸出模式下進行的(解析度設成480i),不過筆者使用的液晶電視還是16:10的寬螢幕機種。而關於站上已經有大大反應的問題,筆者將自己所遇到的狀況,在此也把一些心得分享給大家。

首先是影片播放時的延遲問題,筆者試用時,一開始是使用"白色奇機"原本內附的軟體版本(請參考上面軟體更新的畫面)來播放音樂、影片、相片等,音樂、相片由於資料量比較小,不論是使用USB裝置或是透過區域網路來播放,幾乎不太可能會發生延遲的狀況。而影片檔的部分,即使是使用USB裝置,也偶而會發生播放延遲的狀況,更不用說是透過區域網路來播放了(同一個影片檔)。

後來筆者發現有新的軟體版本,更新之後,使用USB裝置來播放影片檔筆者就再也沒有發現有延遲的狀況了,但是透過區域網路來播放(同一個影片檔),偶而還是會看到畫面延遲,但是比起更新軟體之前的狀況,明顯有大幅改善,可見"白色奇機"的軟體版本對於影片播放的順暢度,有非常大的影響。

其次是溫度,個人覺得"白色奇機"的散熱處理並沒有做得很好,雖然筆者並沒有實際測量"白色奇機"運作時的溫度變化,但是以手去摸"白色奇機"的塑膠外殼(播放影片大約一小時之後),會明顯感到塑膠外殼已經變得蠻熱的,連塑膠外殼都是如此,更何況是內部的各個晶片。而透過前面介紹過的內部拆解,可以看到"白色奇機"的內部只有那個處理器上有裝了一個散熱片,其他的都沒有,再加上也沒有設置任何的散熱風扇,所以"白色奇機"只能依靠內部的熱對流來排散廢熱,這樣的效果很明顯是不夠好。

尤其是這個產品看起來一般使用者直覺應該會把它擺在電視旁邊或是直接擺在電視上(如果空間足夠的話),搞不好某些使用者還會在"白色奇機"(橫擺時)上再擺放一些小物品,這樣一來,它的散熱效果又會再打折扣了。所以試用到後來,筆者是直接拿小型電風扇直接對著"白色奇機"吹(側邊有散熱孔的地方),甚至乾脆再把塑膠外殼的上蓋打開,讓整塊機板直接裸露在電風扇之下(哈~這應該算是筆者的壞習慣吧!看到什麼新玩意兒都要拆~)。

最後是使用者自己的習慣部分,如果使用者是透過區域網路讓"白色奇機"來抓取網路上的電腦分享的檔案的話,這時候網路的傳輸頻寬就很重要了,而這也是"白色奇機"無法掌控的部分。根據筆者試用的感覺,建議在播放影片時,最好不要讓正在分享檔案的電腦有下載或是上傳檔案的動作,而且分享檔案的電腦,最好也不要用無線網路的方式連到AP,這樣可以避免掉網路傳輸頻寬不足或是不穩的問題。(筆者試用的電腦與AP之間就是以無線網路的方式連接,可能因此而導致播放影片時偶而發生的延遲狀況。)


結語

平心而論,個人對於"白色奇機"覺得是相當不錯,畢竟目前市面上能夠同時支援這麼多檔案格式的影音播放器,而且建議售價還不到5千元的產品,實在是寥寥無幾,或許有網友會想要能夠順暢播放1080影片的產品,但這類產品目前應該不是5張小朋友就可以解決的,況且也沒辦法支援這麼多格式的影音檔案,以這點來看,"白色奇機"算是具有相當高C/P值的USB 2.0與網路兩用影音播放器了。

至於"白色奇機"在播放高解析度影片、字幕…等其他的問題部分,一來筆者這次並沒有做相關的測試,二來之前站上已經有大大Po過相關的討論文(請參考Zin-5003 白色奇機請教以及ZIN-5003 開箱檢測報告),裡面也有許多大大提供的解答,有興趣的網友不妨前往參考,應該可以找到您所想要瞭解的答案,筆者這次的分享就到此結束,謝謝觀賞!!
