朋友新買了一台H2210,想要把Garmin eTrex Vista T接上去,作為車用衛星導航,可是網路上賣的連接線太貴了,實在買不下手,在聊天室跟他確認所需傳輸線的長度後,就可以開始動工了。

先看看材料:

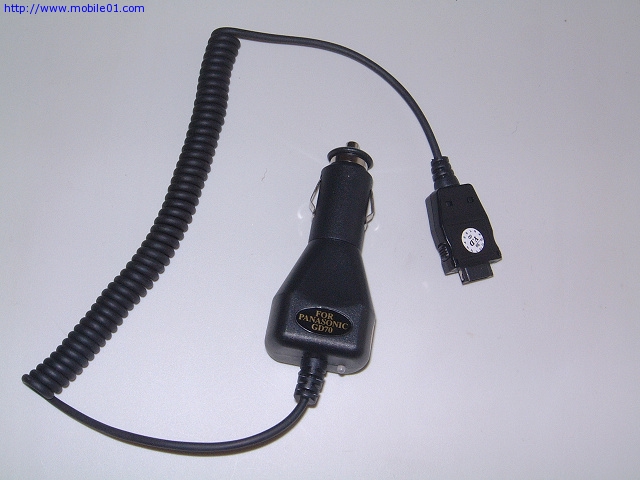

車充部分就是特價買來的GD 70的手機車充線。如何改裝車充請參考拙作『改裝行動電話手機車充為eTrex/PDA車充』


22Pin的PDA接頭,這是跟同學坳來的原廠接頭。


電腦用的滑鼠,我是要剪下他的線來用,DELL有出黑色的滑鼠顏色不會不搭調,所以正好剪來用。這是從公司廢料堆裡挖出來的。

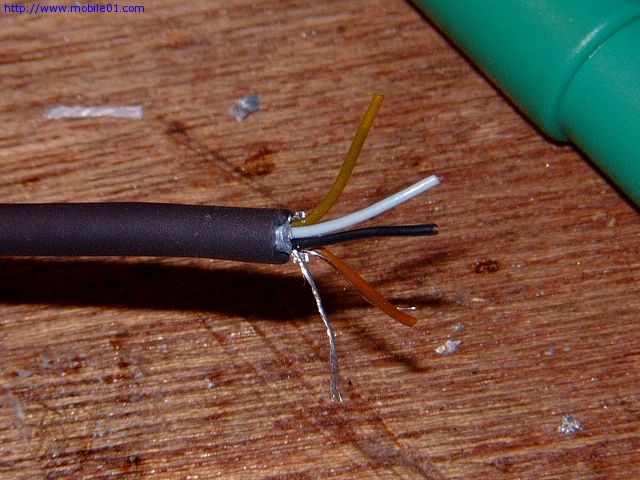

這種線裡面有四蕊,還有鋁箔包覆跟一條裸線接地,用來作GPS信號傳輸最適合了。

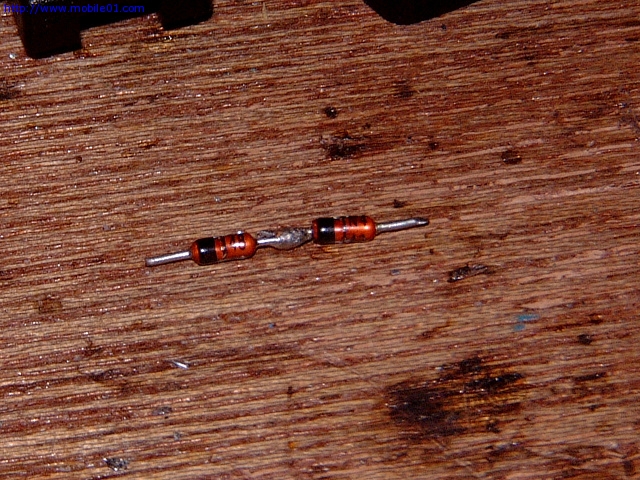

準備兩顆1N4148的二極體降壓用,PDA是5V供電,但是eTrex是3.3V(2.4~3.5V)供電,所以要用兩個二極體降壓,兩顆1N4148串聯可以降壓1.8V左右。

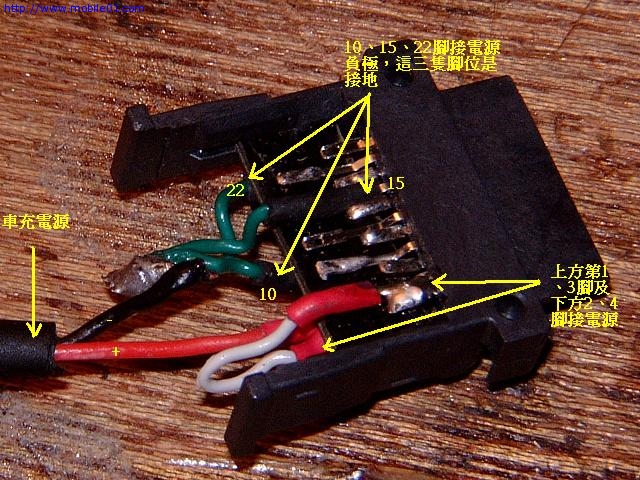

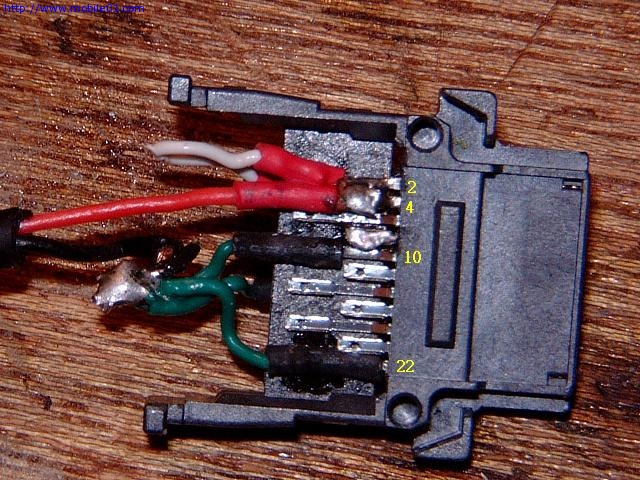

材料準備好後就可以開工了,先把22Pin接頭的1、3、2、4腳短路,這裡是電源輸入,要小心不要焊到旁邊的腳位。然後用短線焊上10、15、22腳,這裡是接地極,接腳也用熱縮套管包覆避免跟其他腳位短路。焊好了電源及接地,就可以把車充線也焊上。H2210的腳位定義請參考拙作『iPaq、Mio、XDA 、E200 PDA接腳定義』

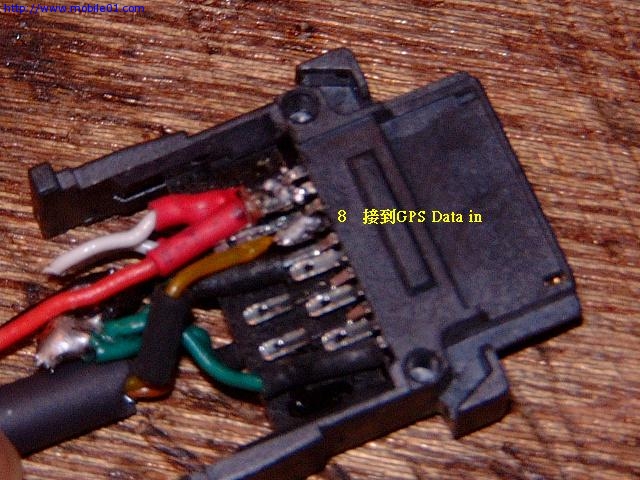

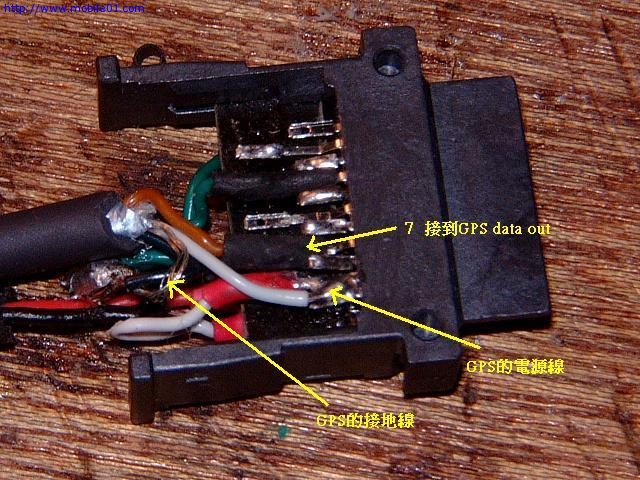

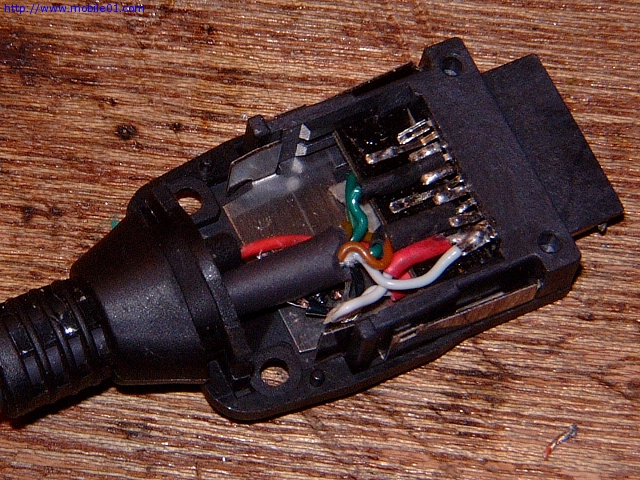

再來就是接上GPS的信號線,第7腳是接GPS Data Out,第8腳是接GPS Data in,搞錯可是不會通的喔。同時焊上GPS的電源跟接地線,接腳也用熱縮套管包覆避免跟其他腳位短路。。




這些線接好後,就可以把接頭的蓋子蓋上了。

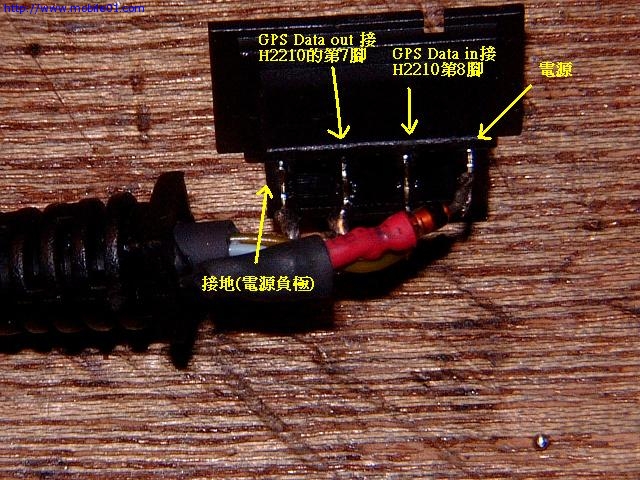

再來就是焊接ePlug的部分了,在這裡我把降壓用的二極體串聯焊到GPS電源+極上,並用熱縮套管包覆,避免短路。這樣剛好塞進ePlug接頭裡。小心腳位不要接錯了,焊好後用三用電表確認一下有沒有接通。ePlug的接腳定義請參考拙作『GPS mouse PS/2接腳定義』

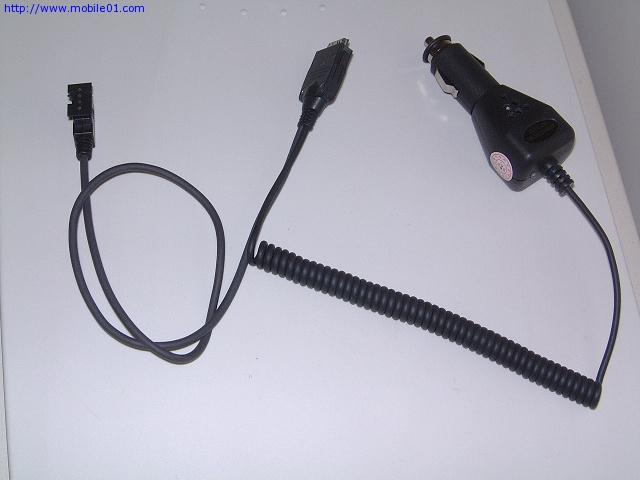

蓋上就完工了,是不是很簡單呢?這樣一端接H2210,一端接Vista T,車充同時對這兩者供電。車上只有一條線也很好藏,誰說用手持式GPS一定要接一堆線!
