從2008年DFI的產品線中不難看出
基本上中階以P45系列,150~180美金為主打
高階則以X48為主,UT/LT/DK三系列皆有推出X48 MB,價位從入門DK的200美金到高階UT的310美金都有
產品線分得相當的清楚也詳細,X48畢竟就是較為高階.價格也偏高的晶片組,這樣的分級相當不錯

此次的主角是DFI LANParty DK X48-T2RSB PLUS,新推出的小改版超值X48
比起先前的DFI LANParty DK X48-T2RS,在用料上有些許的不同,價位也比先前版本提高20塊美金

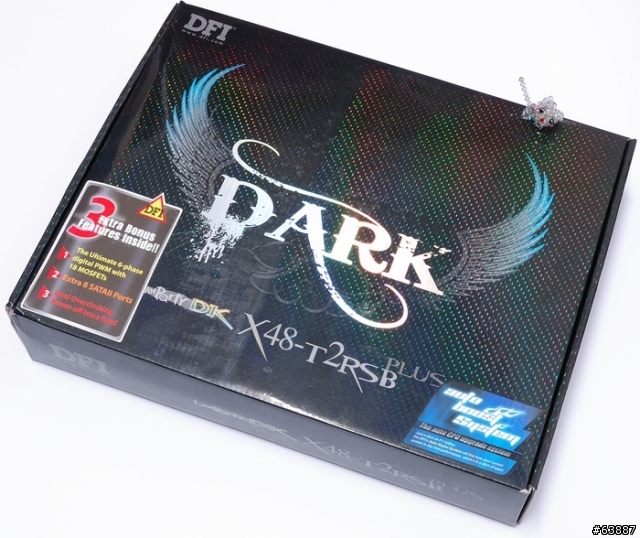

首先是產品外包裝,DK系列近期都使用翅膀且亮面的包裝設計

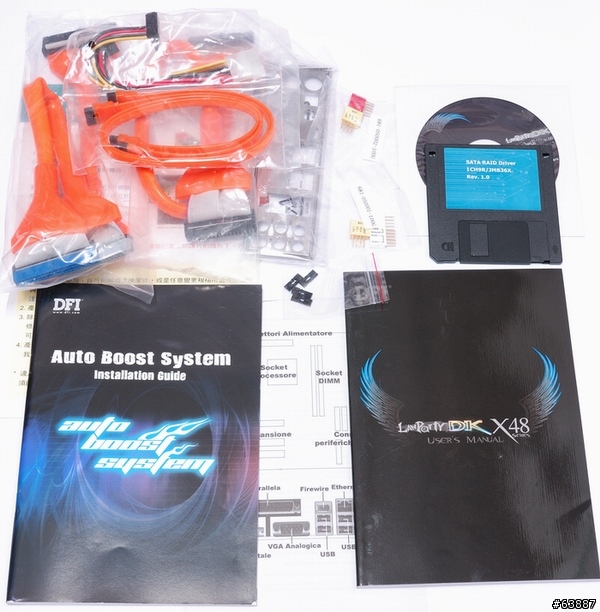

產品配件
此款也具有DFI最新的ABS超頻技術,產品中附上詳細的說明書

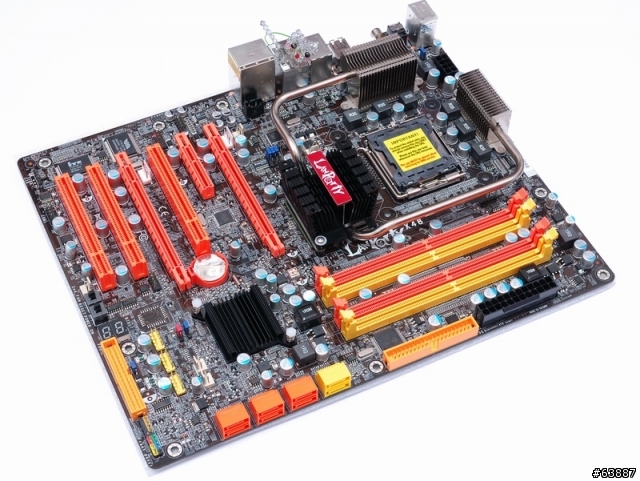

DFI LANParty DK X48-T2RSB PLUS本體

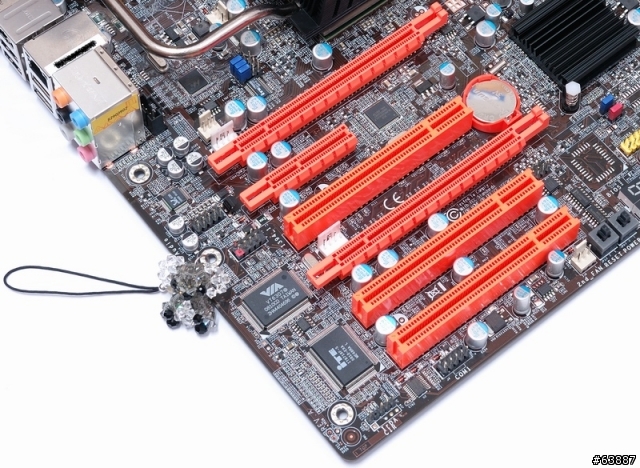

主機板左下
主機板左下
2 X PCI-E X16(支援2.0規格,運作CorssFire模式為X16+X16)
1 X PCI-E X4
3 X PCI
Realtek ALC885音效晶片,搭配坦質電容支援八聲道,也支援High Definition技術

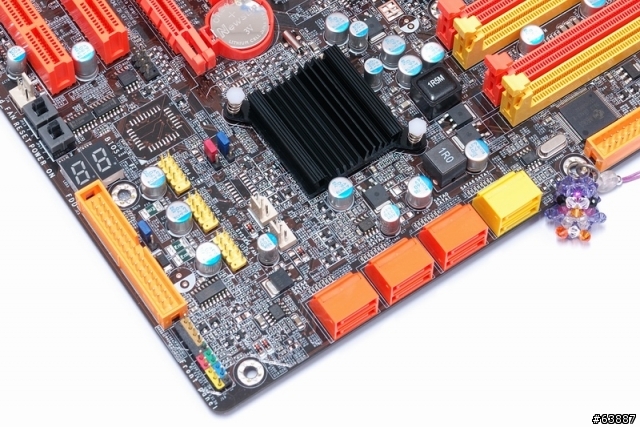

主機板右下
1 X Floppy
6 X SATAII(ICH9R),支援RAID 0, RAID 1, RAID 0+1 and RAID 5
2 X SATAII(JMicron JMB363),支援RAID 0 and RAID 1
內建Power/Reset按鈕與除錯燈號,方便DIY族裸測時使用

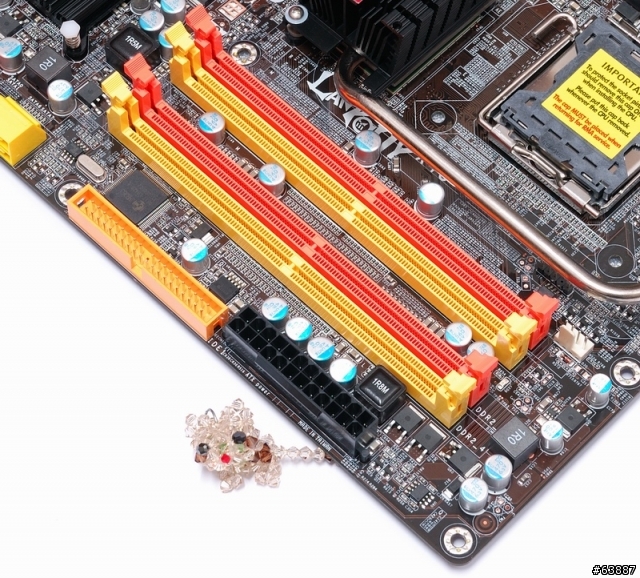

主機板右上
1X IDE
4X DIMM DDR2 支援667/800/1066
24PIN電源輸入

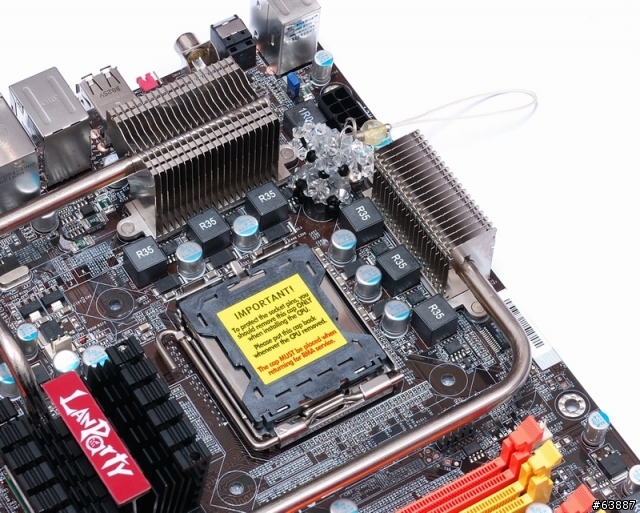

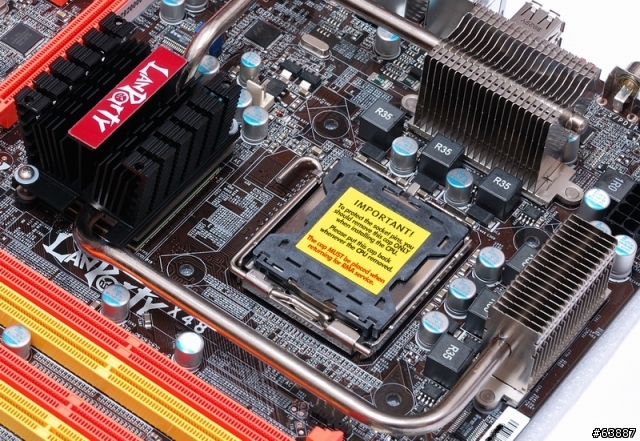

主機板左上
DK X48-T2RSB PLUS改用六相數位VRM11供電,加上18顆Mosfet,不管是雙/四核處理器都能十分充足地供電

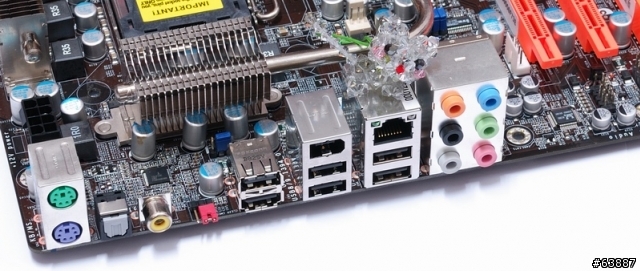

IO部份
6 X USB 2.0
1 X 1394
1 X S/PDIF-out port
1 X RCA S/PDIF-out port
1 X Gigabit LAN
紅色jump為Clear CMOS功能


DK X48-T2RSB PLUS採用的散熱導管模組,北橋上方黑色散熱片拆掉後可以加裝水冷頭或是其他散熱器



開機畫面
按F1會進入ABS模式,從BIOS存檔的四個BANK中依序套用到合適的設定值

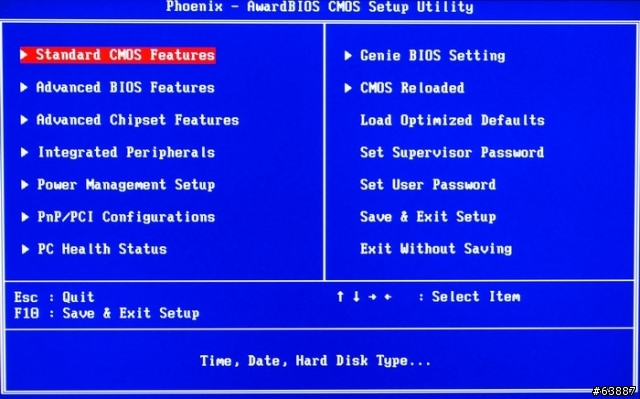

BIOS主頁面
COMS Reloaded裡面提供四組BNAK搭配ABS軟體達到自動超頻功能

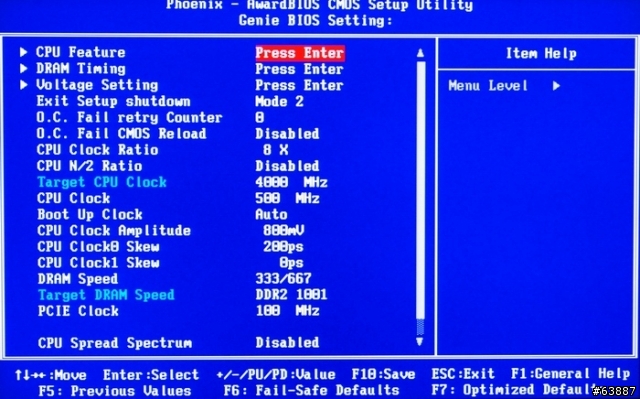

各項頻率/電壓主選單
雙核CPU建議在CPU Clock Skew0使用100或200ps

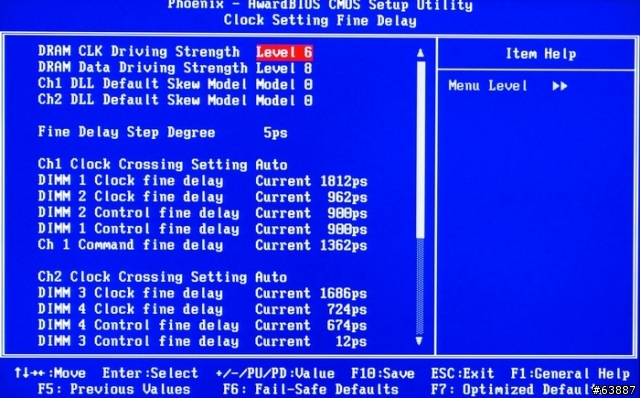

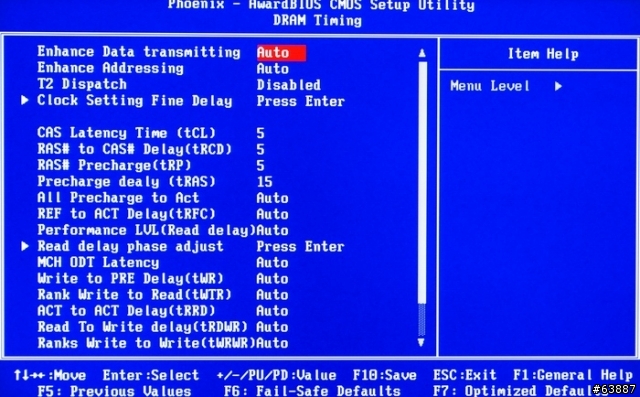

DDR2細部選項


這部份做適當的調整會讓DDR2超的更高
CORSAIR Dominator系列建議前四項使用5/8/7/7

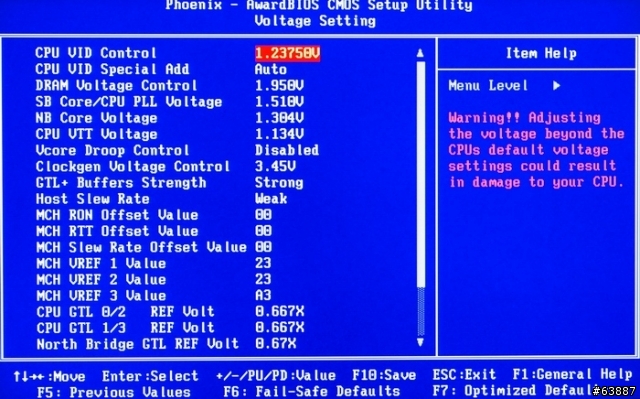

電壓頁面
CPU VID Control 0.90000V~1.60000V
CPU VID Special Add 101~115%
DRAM Voltage 1.800V~3.375V
SB Core/CPU PLL Voltage 1.510V~2.380V
NB COre Voltage 1.265V~2.040V
CPU VTT Voltage 1.100V~1.603V
Vcore Droop Control,Intel規範外可以減少CPU掉壓選項

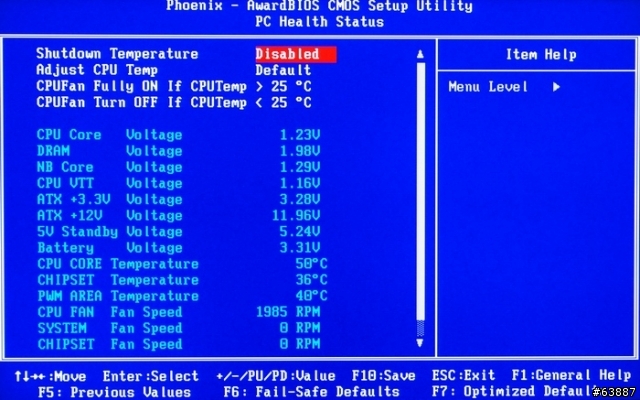

PC Health Status

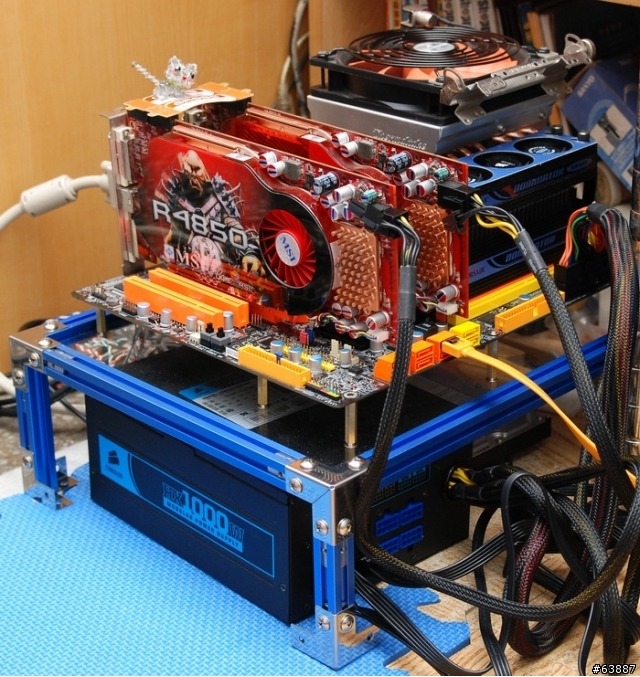

測試平台
CPU: INTEL Core 2 Duo E8400/Quad 8200
MB: DFI LANParty DK X48-T2RSB PLUS
DRAM: CORSAIR Dominator TWIN2X2048-8500C5D/TWIN2X4096-8500C5D
VGA: GAINWARD HD4850 + MSI 4850 CrossFire
HD: Seagate 7200.10 320G
POWER: CorsCorsair HX1000W Modular Power Supply
Cooler: Thermaltake BigTyp VP/JETART Nano Diamond/Lubic


E8400 E0雙核心測試

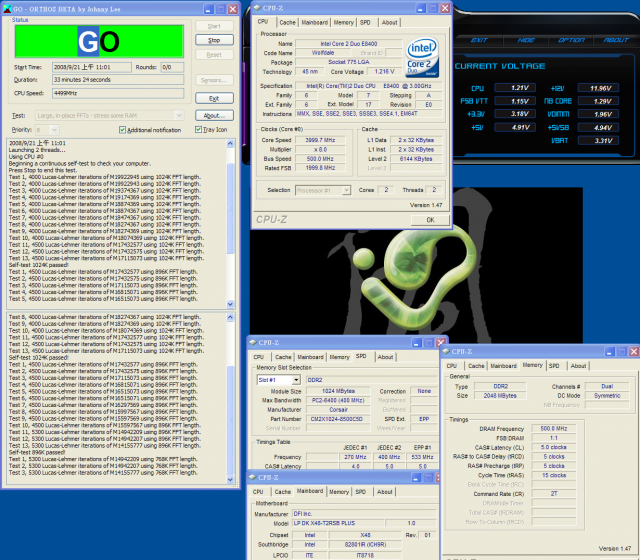

500Mhz SP2004穩定,NB 1.29V/VTT 1.15V

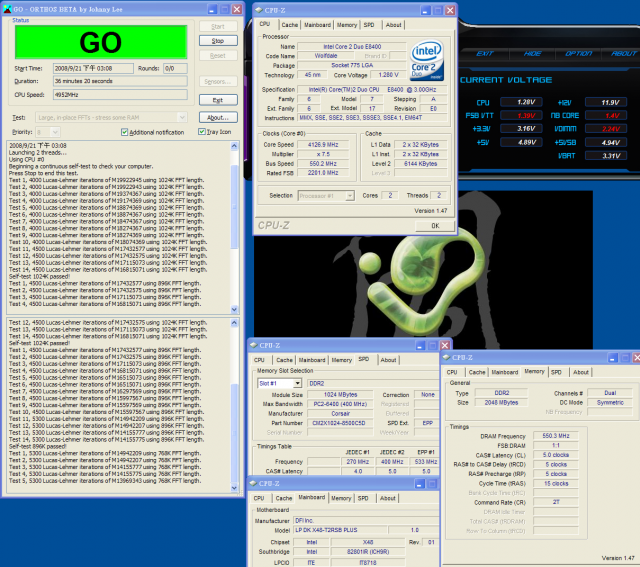

550Mhz SP2004穩定,NB 1.4V/VTT 1.39V

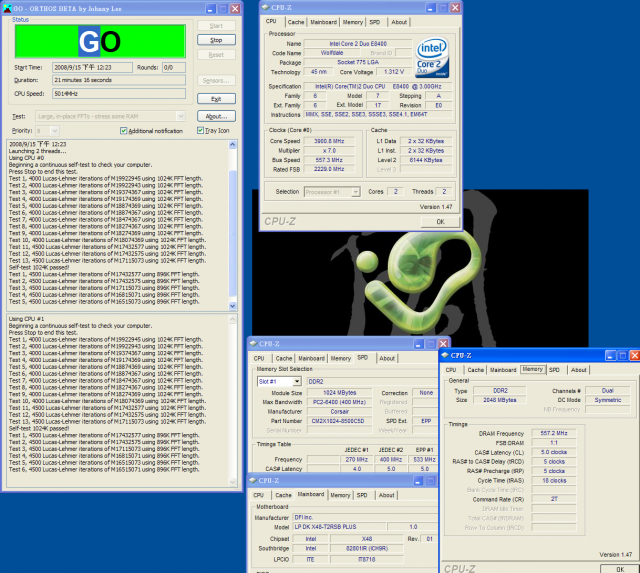

NB電壓再加高兩三階後,557Mhz SP2004穩定


以X48的水準來說,DFI此款X48在主機板電壓表現算是非常不錯,不需要太高的電壓設定值就可以跑500~560Mhz水準
對於一般的使用者來說,500~560Mhz的外頻能力也已經足夠使用


DRAM方面
1GBX2 DDR2 1066,非美光D9 IC

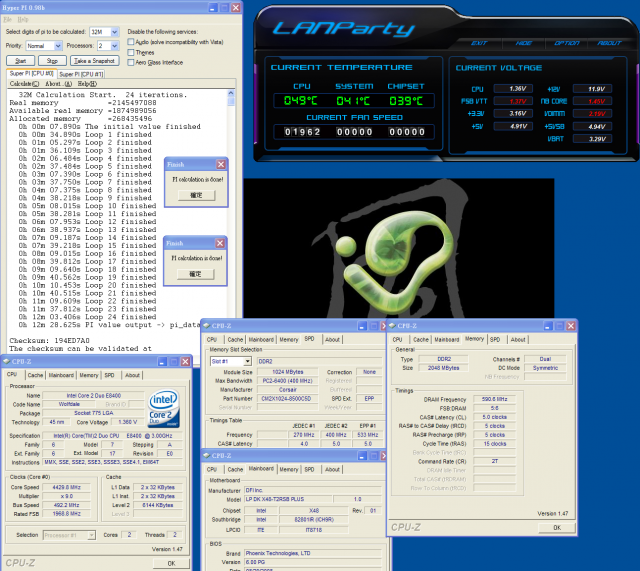

DDR2 1181 CL5 5-5-15 2.19V
2 X SUPER PI 32M通過


DDR2 1200 CL5 5-5-15 2.3V

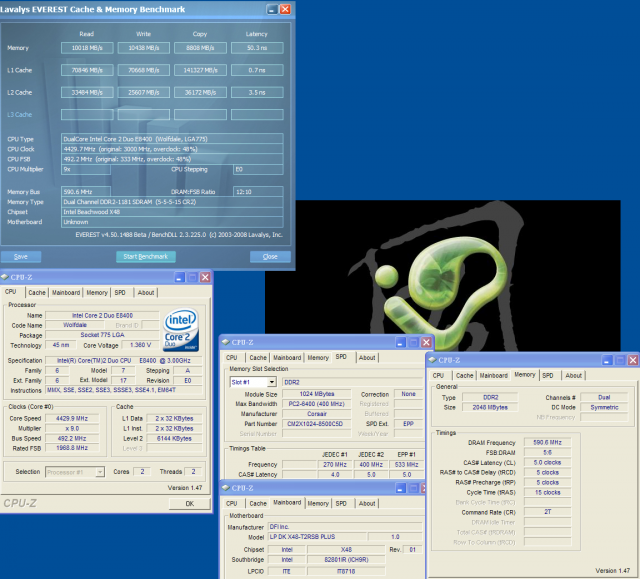

EVEREST Memory頻寬


2GBX2 DDR2 1066

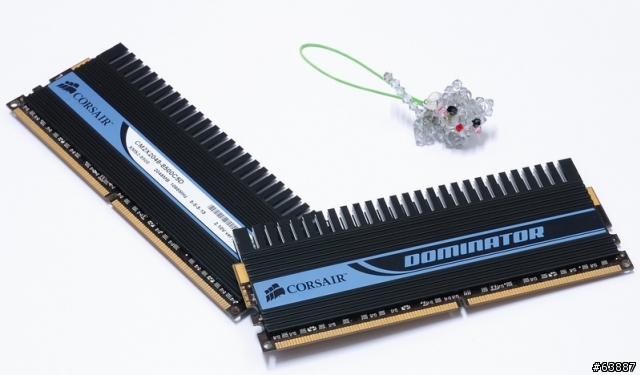

CORSAIR Dominator TWIN2X4096-8500C5D

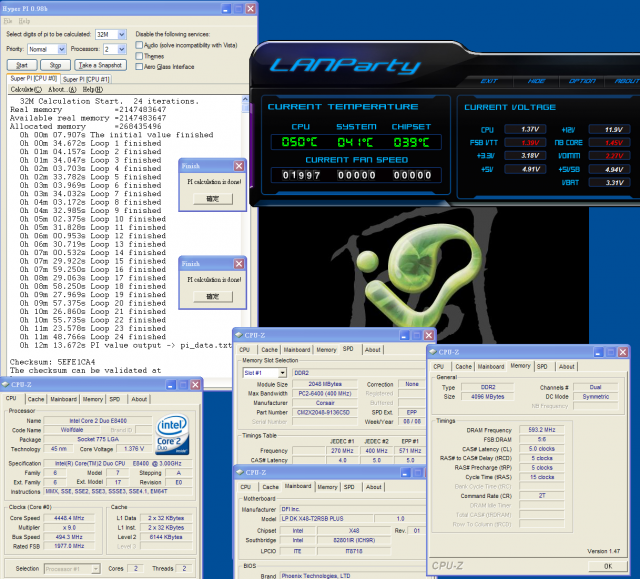

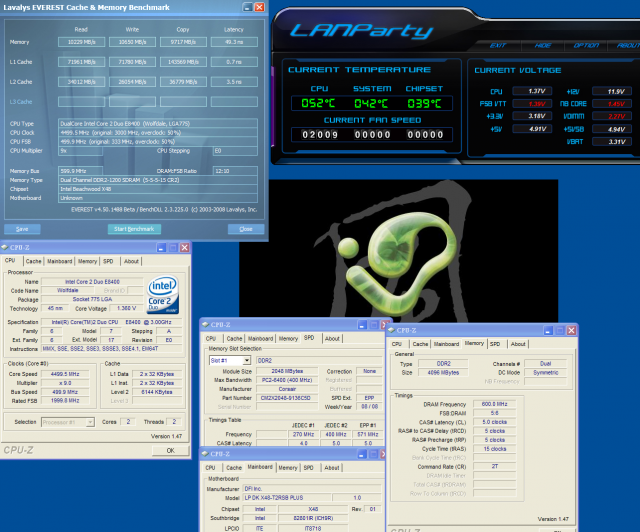

DDR2 1186 CL5 5-5-15 2.27V
2 X SUPER PI 32M通過


DDR2 1200 CL5 5-5-15 2.27V
EVEREST Memory頻寬


以往都認為DDR2的超頻IC,一定非要美光D9 IC的產品才有可以達到1200或更高的時脈
不過DFI X48憑著獨家BIOS在DRAM超頻能力,讓體質優秀且非美光D9的DDR2也可以辦到DDR2 1200的速度


GAINWARD HD4850 + MSI 4850 CrossFire
HD 4850 Default 625/993Mhz

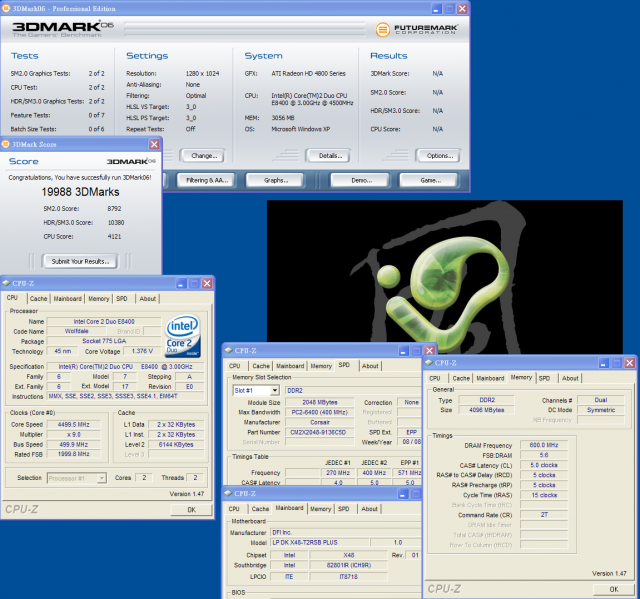

3DMARK2006

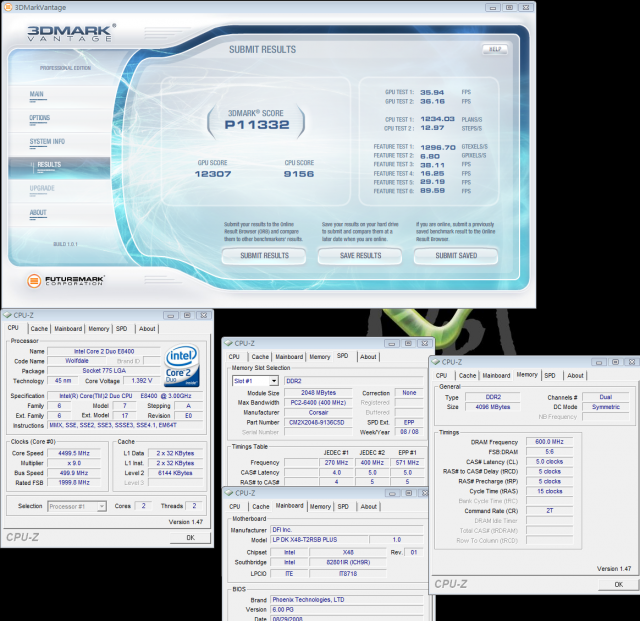

3DMARK VANTAGE


Crysis Benchmark


X48最大的優勢在於X16+X16的頻寬,3D效能方面會比P35/P45的X8+X8頻寬更高

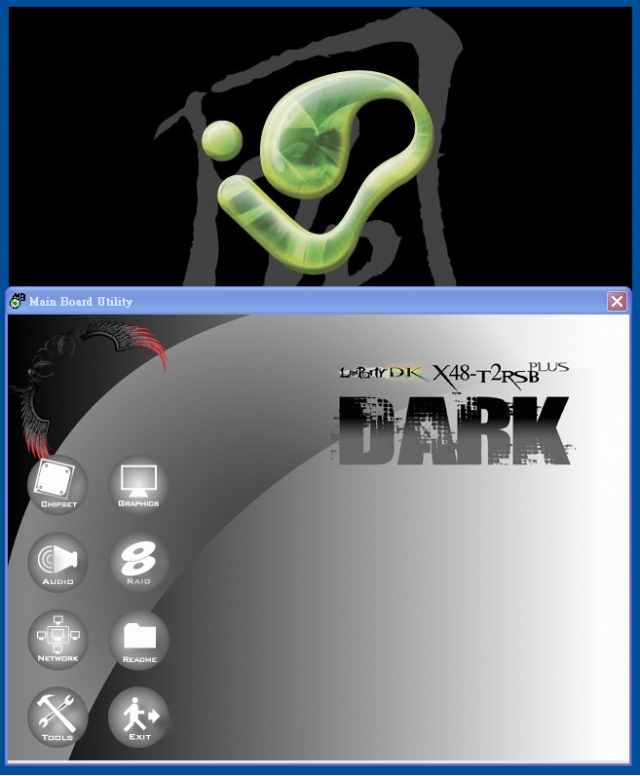

DFI軟體安裝介面

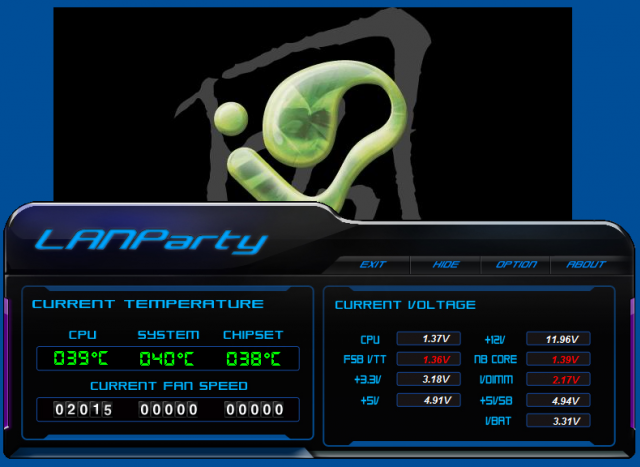

新款監控軟體

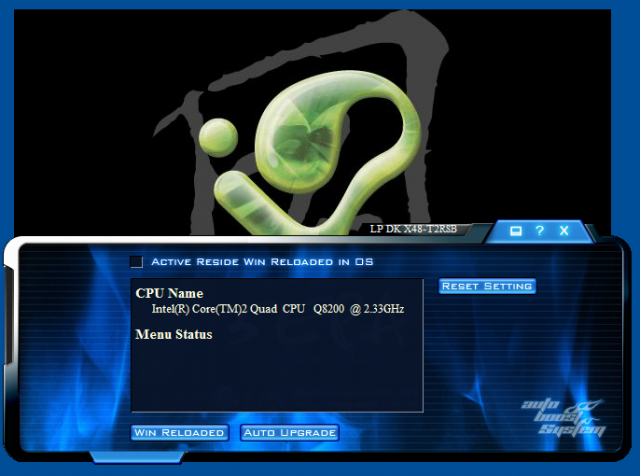

DK X48-T2RSB PLUS也有支援ABS技術
在DFI官方網站也提供原廠ABS檔,讓不清楚超頻的消費者可以載入使用
開機按F1後,266Mhz會跳到333Mhz,333Mhz會跳到400Mhz外頻來做超頻的動作

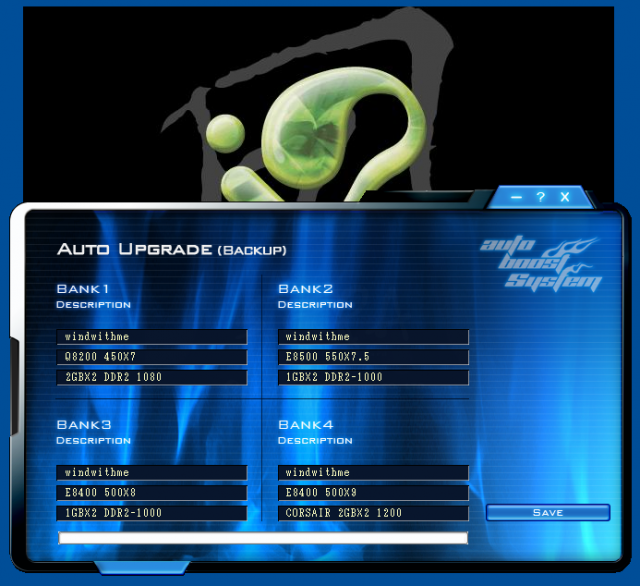

此次小弟花很多天調校後的設定值,分享給跟小弟有同款配備之網友使用
裡面有四核450Mhz最低電壓/雙核550Mhz/雙核500Mhz最低電壓/2GBX2 DDR2 1200設定


windwithme-DK X48-T2RSB PLUS ABS設定檔

ABS是一個相當便利的軟體,利用BIOS下四個可以儲存的BANK,做很多樣的變化
可以套用其他人的設定,也可以自己做出自動超頻的設定
例如最高可以跑600mhz穩定的設定,BANK4存600Mhz/BANK3存580Mhz/BANK2存560Mhz/BANK1存540Mhz
把這設定值分享給另一位使用者,使用ABS載入後,ABS會依另一位使用者的CPU體質,來套用設定值,依序是4->3->2->1來載入
如果想回復原成標準頻率,也可以按END鍵來開機,讓系統回到標準頻率執行

DFI LANParty DK X48-T2RSB PLUS總結
優點
1.LANParty DK X48的價格以目前各廠X48產品定價來說相當超值
2.六相供電,全固態日系電容,雙PCI-E X16+X16頻寬
3.豐富的BIOS超頻選項與廣泛的電壓範圍,也有減低掉壓的選項
4.八個SATAII,除錯燈號,Power/Reset/Clear COMS按鈕
5.搭配DDRII非D9之平價記憶體,DRAM超頻極限優秀,尤其在2GBX2方面
6.特殊的熱導管模組,北橋黑色散熱片拆下可自行加裝水冷或其他散熱器

缺點
1.CPU掉壓範圍有點偏高
2.市場能見度需要再加強

效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★☆☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★☆☆

DFI LANParty DK X48-T2RSB PLUS用料比起先前的版本更好
價格比無PLUS版本提高20塊美金,個人認為這是值得的,六相供電與多出兩個SATAII
DRAM超頻方面更是DFI的強項,非美光D9 IC的DDR2也可以達到1180~1200的高水準

CPU外頻方面以X48來說,也有水準以上的表現,基本上有550Mhz以上的水準
對大多數人需求,應該已經非常充足,加上X48獨有X16+X16高頻寬,在遊戲中的表現也會好上一些

DFI LANParty DK X48-T2RSB PLUS價位落在240美金左右
如果對於CorssFire有比較高的要求,用料與超頻要在水準之上,又想要平價一些的X48的話
DFI LANParty DK X48-T2RSB PLUS是可以列入考慮的一個好選擇:)
