以前當處理器又熱又容易熱當的時候,散熱器就成為壓制高溫的主要幫手,市場上總有玩家額外購買散熱器來作好散熱工作,更不用說有超頻需求的人。不過當處理器製程越精進、耗電也減少後,散熱器市場熱度就降溫了一些,大家都覺得原廠附的就不錯用了,當然散熱器也開始力求轉型,除了出現許多靜音設計的產品外,超頻也始終是個賣點,似乎有有點M型化的感覺,所以市面上玩家等級的散熱器不但越作越大顆,外觀形狀也是花招百出。

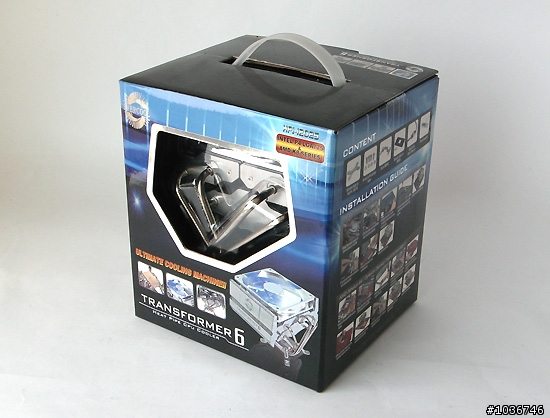

這回筆者拿到了來自國內的散熱器廠商大星實業的Transformer 6處理器用散熱器,我不知道它是趁著變形金剛電影熱還是另有其它用意,確實留給使用者想像的空間,尤其包裝非常大的一顆,看來又是玩家等級的大型散熱系統。

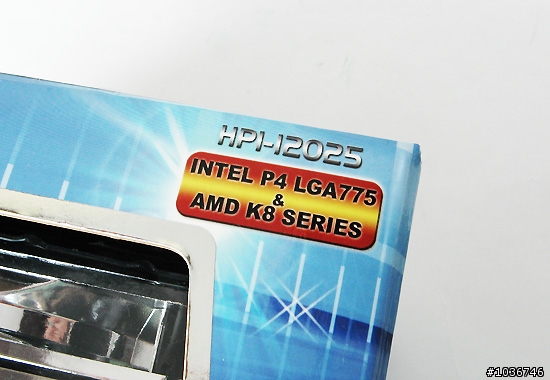

它的詳細正確型號是HPI-12025,不過相信大部分的人印象還是會留在Transformer的名稱上,散熱器可兼用Intel LGA775與AMD K8腳位架構。

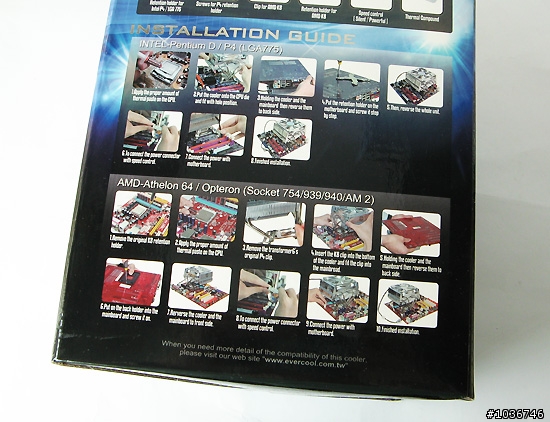

產品背面有詳細的安裝圖文說明,分為Intel平台和AMD平台兩個部分,所以包裝中已經沒有任何說明文件。

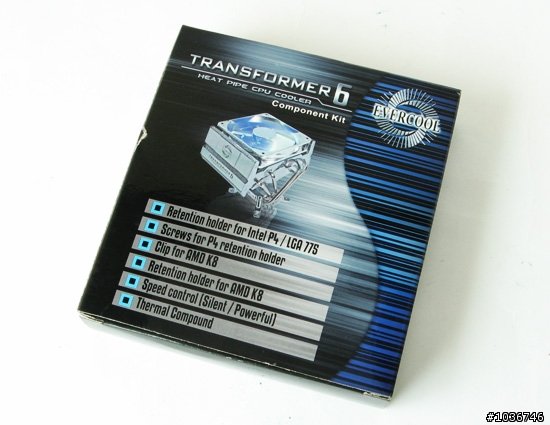

包裝內有一組配件盒,所有的安裝扣具都整理在其中,不會顯得零散雜亂。

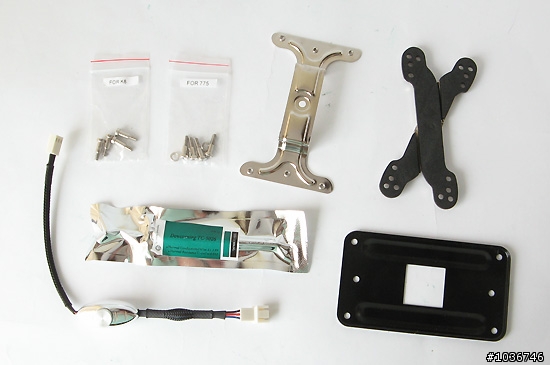

這是配件盒內的安裝配件,包含AMD與Intel平台使用的底座,螺絲包(依平台的不同分袋包裝)、針筒裝散熱膏與風扇轉速線。

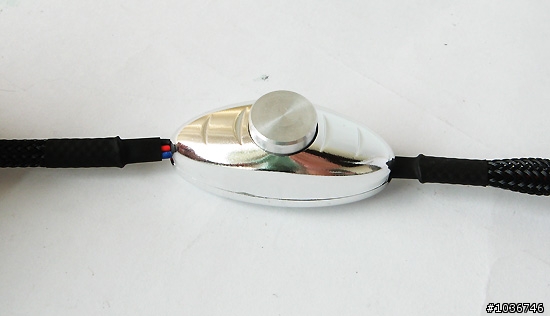

風扇轉速線採用串接電源線的方式進行安裝,轉速器上面只有一個開關,只提供Silent和Powerful兩種轉速模式,而不是無段式轉速調整。

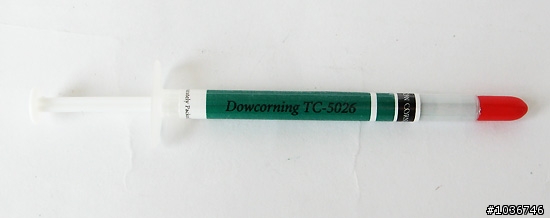

這是散熱膏,針筒包裝使用起來比較方便,也不易沾手。散熱膏的型號是TC-5026,導熱系數則是2.89W/m-k。

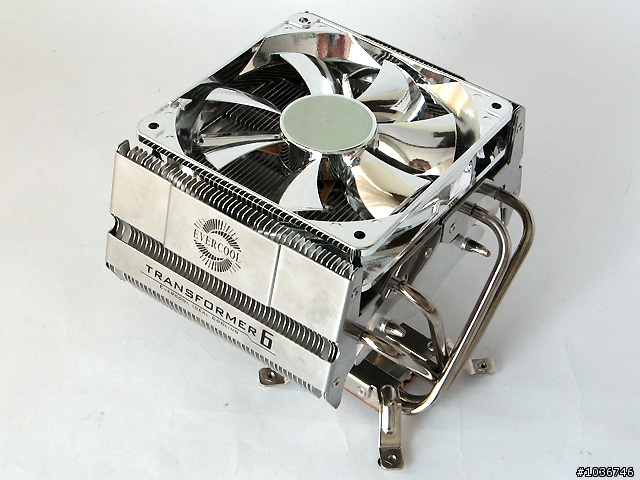

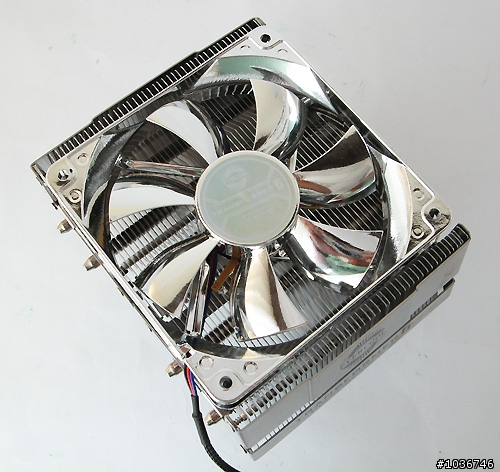

這是Transformer 6散熱器的45度角外觀照,全鍍銀設計看起來果然是金光閃閃,頗有現代化機器感。

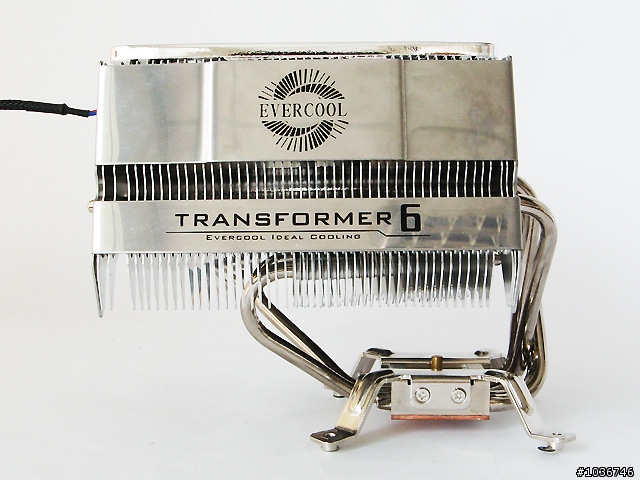

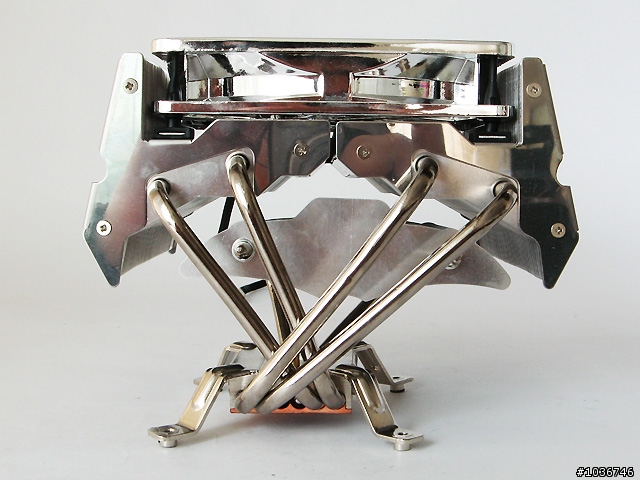

這是側面角度,可以看到散熱器分為三個結構,散熱底座+熱導管+散熱鰭片設計。這六根熱導管除加速導熱外,架高散熱片方式可以防止散熱片卡到一些主機板上的零組件,像是晶片組散熱器等。


這是產品的另一個側面,可以看到主散熱片還被切割成三個部分,上層為兩組大T字形散熱片,下層還包一組小型的,每個部分都由兩組熱導管串接起來。會搞得這麼複雜,不外乎是想要增加更多的散熱面積來強化散熱部分。

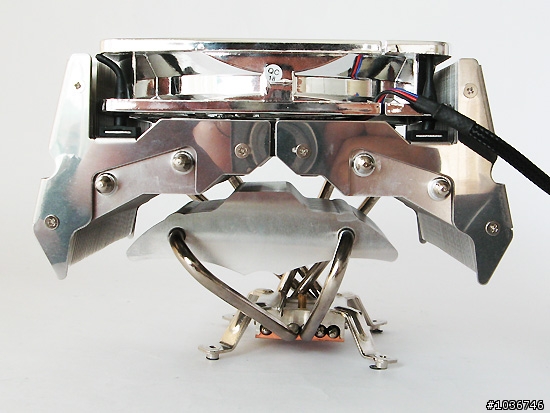

這是另一側,可以看到下層散熱片還真的有點蝙蝠俠標誌造型的味道。


主動散熱部分採用一組大型12公分風扇,Silent模式下為1200RPM,20分貝左右的噪音;Powerful模式則為1800RPM,30分貝的噪音。實際運作時,Powerful模式確實風切聲會比較大一些。

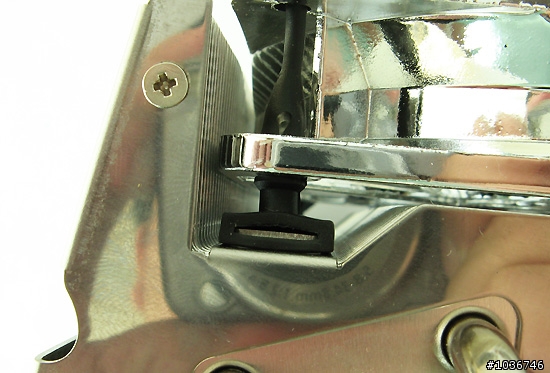

風扇安裝在散熱器上的方式蠻特別的,採用特製軟墊卡榫設計,主要目的是用來減震,讓風扇運作時降低振動與噪音,而且固定得相當穩固。

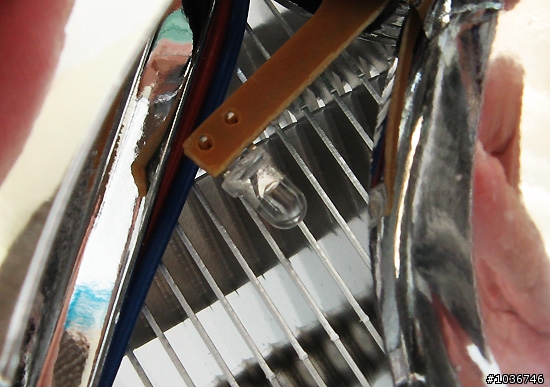

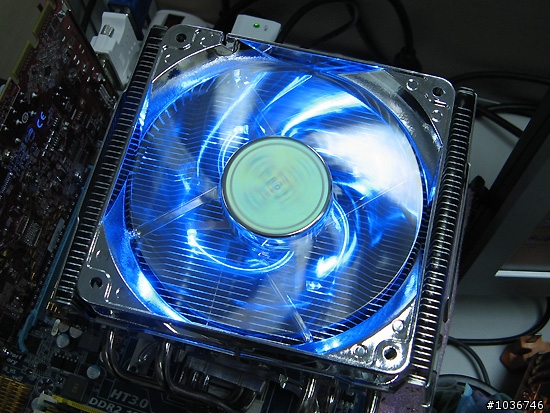

風扇內藏有四組藍光LED燈,運作時就會啟動,增添酷炫的氣氛。


實際運作情況就是如照片所示,不過上了銀色漆後的風扇外觀,小弟覺得不怎好看,質感看起來欠佳。

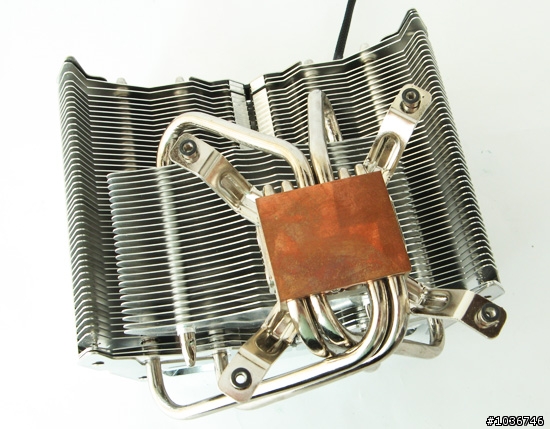

與處理器表面接觸的散熱底座部分,則是採用銅底設計,不過上層的部分依然是鋁質設計,以藉由不同的材質來達到導熱與散熱均衡的效果。

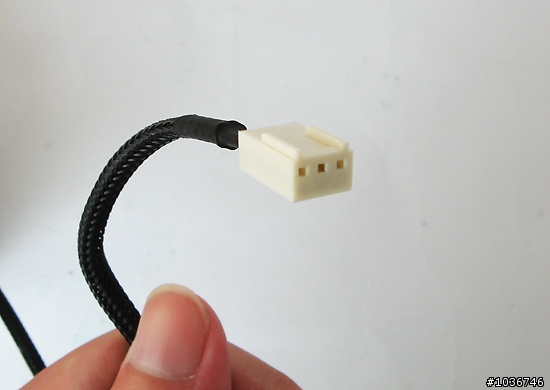

風扇的電源線是3Pin的設計,而不是可自動調速的4Pin,當然採用3Pin也沒關係,因為它的風扇轉速是那組串接的轉速開關來控制,所以不必動用到4Pin。

散熱器對不常DIY的人來說,最怕就是配件繁雜、安裝步驟又難搞。雖然剛剛乍看之下,Transformer 6散熱器的安裝配件不是很多,不過看到那幾組底座想必各為看倌心理應該有個譜,沒錯!裝Transformer 6要把主機板給拆下來,接下來請看小弟針對AMD處理器平台的安裝示範。

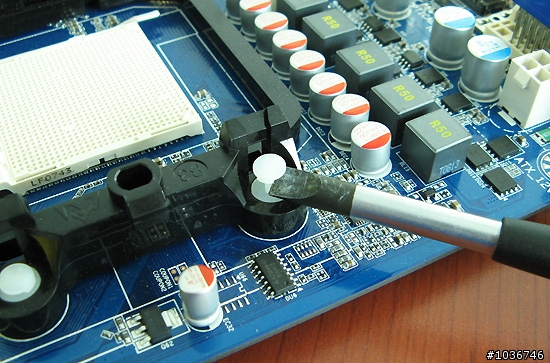

首先要把處理器的底座移除(Intel平台則不必)。AMD的底座有些主機板是用螺絲來固定,有些是用塑膠卡榫,像小弟使用這款主機板就是用卡榫方式,可以用手或一字起子將卡榫挑開,使其底座的上下部分各自分離。

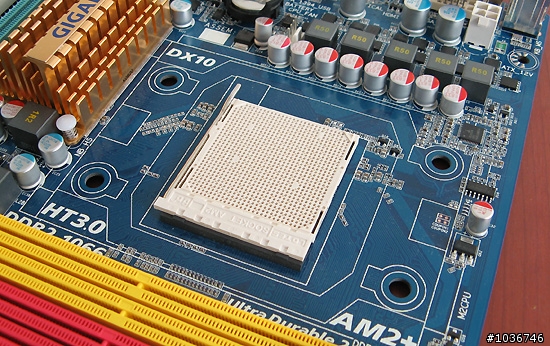

底座卸下來就是這個樣子,如果下層底板有被黏住的,那就恭喜你了!這種要拆底座的散熱器不適合你。(理論上應該不至於黏住才對,不過小弟早期確實有遇過這種板子

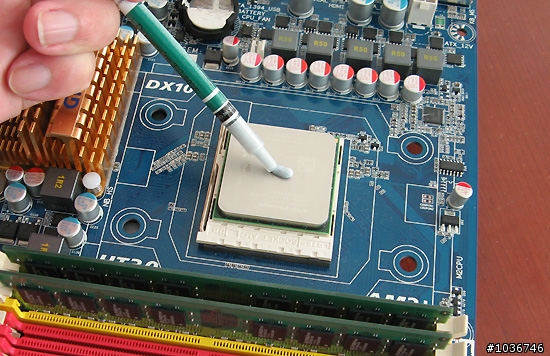

接下來安裝上處理器,並在表現上給予一點散熱膏,散熱膏不用給太多,以免浪費又影響導熱性能。

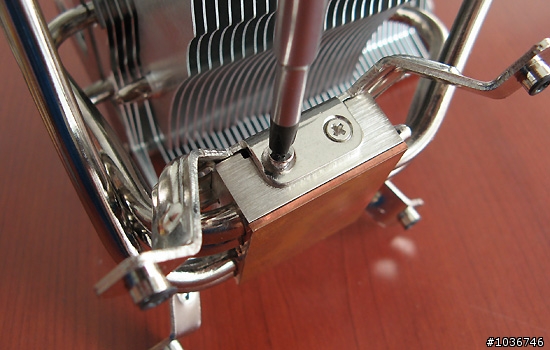

因為散熱器底座原本是安裝好Intel LGA775的腳座,所以需要先把它的腳座移除。由於螺絲鎖蠻緊的,螺絲卸下時施力不當容易崩牙,要額外小心注意。

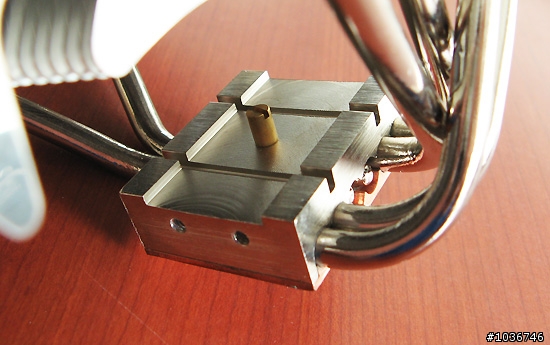

這是卸下來的樣子,底座中間有幾個溝槽和一個銅柱,都是用來固定相關安裝扣具之用。

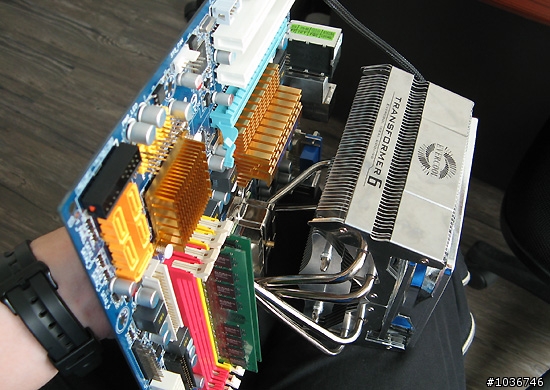

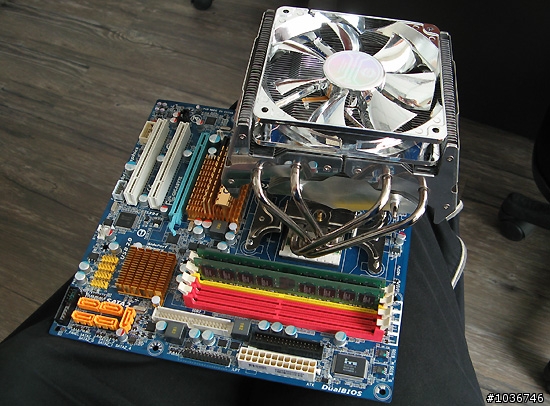

緊接著將龐大的散熱器對準並輕輕擺在處理器之上,然後底座放上AMD用的固定架後,請表演特技將主機板180度翻轉過來。說實話小弟個人並不喜歡這種的安裝設計,既麻煩又容易滑動,固定孔位很麻煩,但卻不失為固定較為牢固的方式,所以坊間不少散熱器產品也是這種安裝設計。
另外散熱器本身設計是偏一邊的,好處是可以讓使用者選擇安裝方向,看是要兼顧電源模組或是記憶體的散熱二選一。但很不幸的是,小弟這款主機板如果要兼顧記憶體散熱的方向安裝,熱導管會卡到記憶體導致無法安裝,所以只能往電源模組方向安裝。(如果這塊主機板電源模組也有散熱片,那事情應該就很大條了~

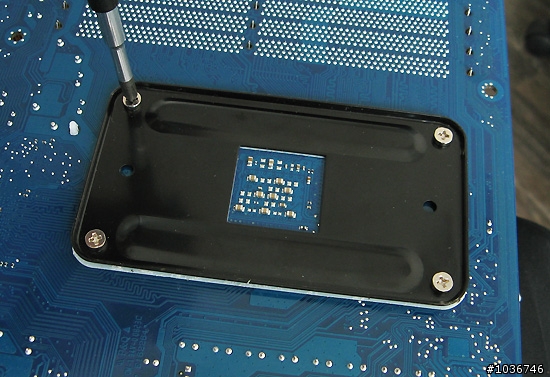

翻過來再次對準孔位後(別告訴我你翻過來都對的很準…),就可以鎖上專屬的螺絲,讓散熱器固定安裝完成。

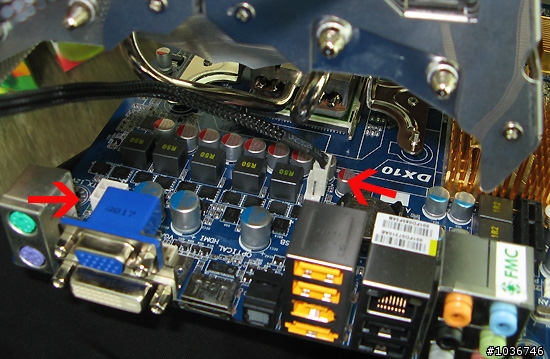

如果散熱器的安裝會阻礙到一些電源接頭部分,那麼強烈建議散熱器安裝前,先將這些接頭接上去,否則事後安裝就會很麻煩、礙手礙腳,因為散熱器的面積非常大。

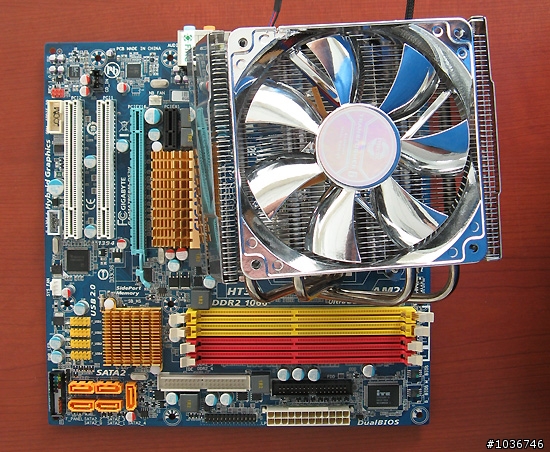

這是安裝完成的俯視圖,看起來是不是有點怪怪的?沒錯,因為熱導管交叉和作工的關係,事實上散熱器本來就有點歪歪的(不知道是手邊這顆測試品的特例還是?)。不過我覺得這個還不打緊,比較麻煩的是散熱器安裝上去後,不知道散熱器體積太大還是怎樣,竟然會超出主機板的邊緣範圍,這樣一來如果使用者的電腦機殼設計,主機板的邊緣若是與機殼或是電源供應器切齊,那麼凸出範圍的散熱器很有可能卡到機殼或電源無法進行安裝。事實上不管是這款Transformer 6或是其它散熱器,只要是散熱器體積大的產品,無論是廠商或消費者都要好好詳加考慮安裝上是否有阻礙的疑慮。

接下來附上散熱測試的部分。先說明一下測試是採用裸機平台,室內溫度約27度,測試結果僅供參考。
■ 測試平台列表
處理器 AMD Phenom X4 9350e(2.0GHz)
主機板 Gigabyte GA-MA78GPM-DS2H(780G+SB700)
記憶體 Kingston DDR2-1066 1GB×2
硬碟機 Seagate Barracuda 7200.10 320GB
光碟機 Lite-On HAS120 DVD SuperMulti
電源供應器 Gigabyte ODIN GT 800W
作業系統 Windows Vista Ultimate SP1(32bit)

■ 測試成績

溫度測試



Silent 模式

Powerful 模式

待機

32℃

30℃

全速

43℃

38℃


雖然大星Transformer 6散熱器安裝操作上略為不便、加上安裝範圍有所限制,作工與質感也有提升的空間,不過它的散熱效果還算OK,而且Silent模式運作時風扇運作噪音真的不大。這款市場價格方面約2300元左右,價位上有點偏高,至於值不值得入手就留給看倌們自行做決定吧!
