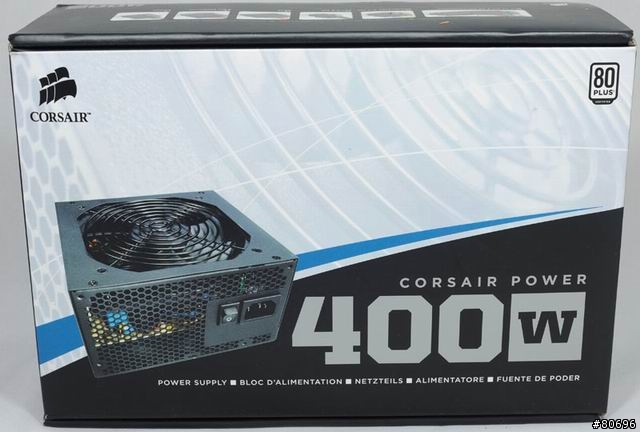

外盒正面,不同於之前的機種,此款並無VX/HX/TX等系列名稱,僅以明顯的字體標示瓦數。

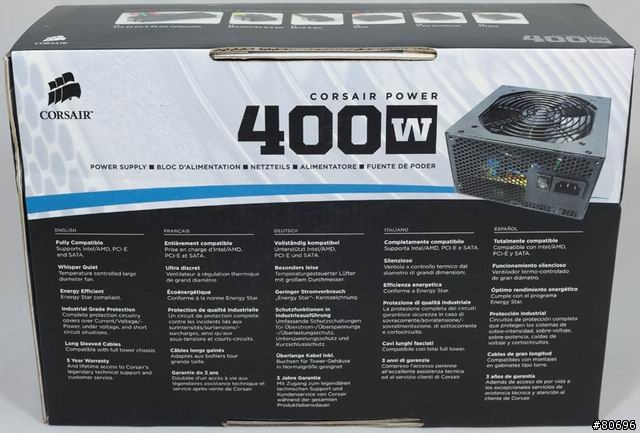

外盒背面,使用五國語言對電源特點進行說明,可惜並沒有中文。


側面之一,以照片說明提供的接頭種類及數目。

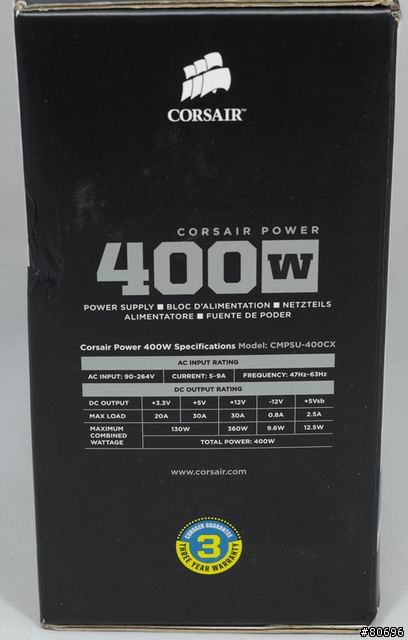

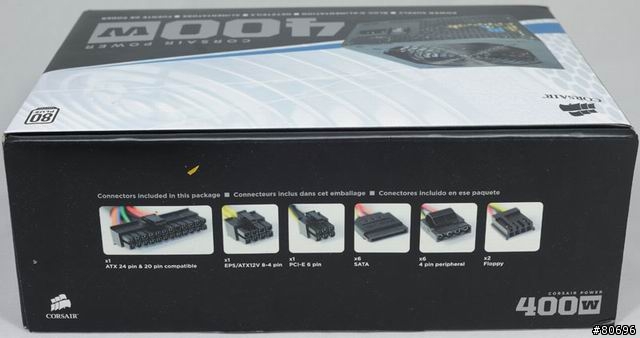

側面之二,標示各路輸出規格,下方圖示表示此產品為三年保固。


側面之三,除了產品名稱及型號外,還有安規標誌及產品條碼。

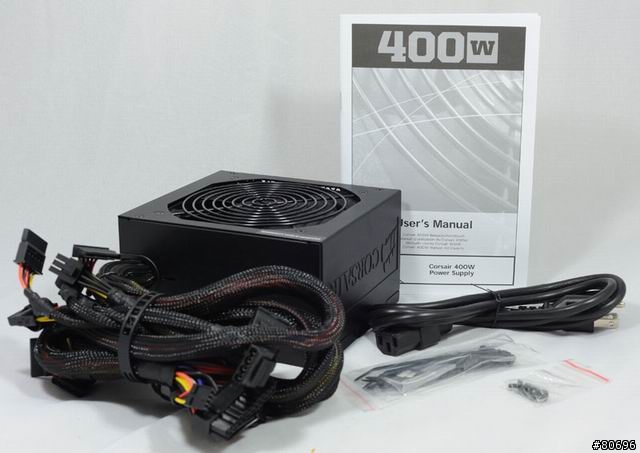

包裝內容一覽,除電源本體外,還有說明書、安規電源線、固定螺絲、黑色束線帶及Corsair商標貼紙。

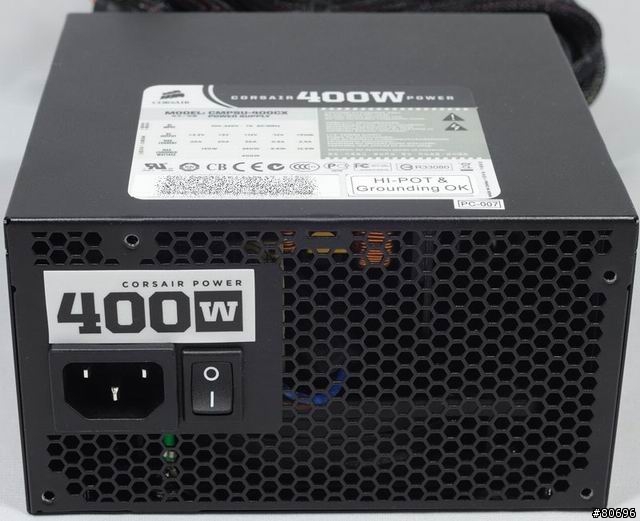

後方電源輸入插座及電源總開關,並有排出內部熱風的六角形網狀出風口,電源輸出插座上方也有Corsair Power 400W字樣。

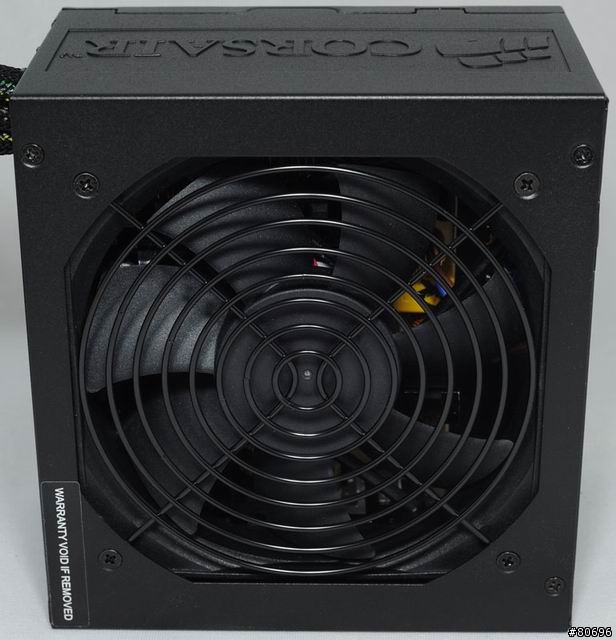

散熱風扇處使用消光黑風扇護網蓋住風扇,避免異物進入。

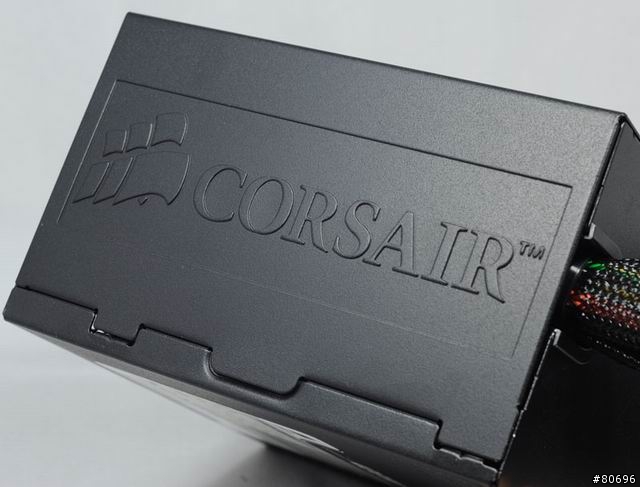

電源外殼兩側還有Corsair字樣及其海盜船商標的刻印。

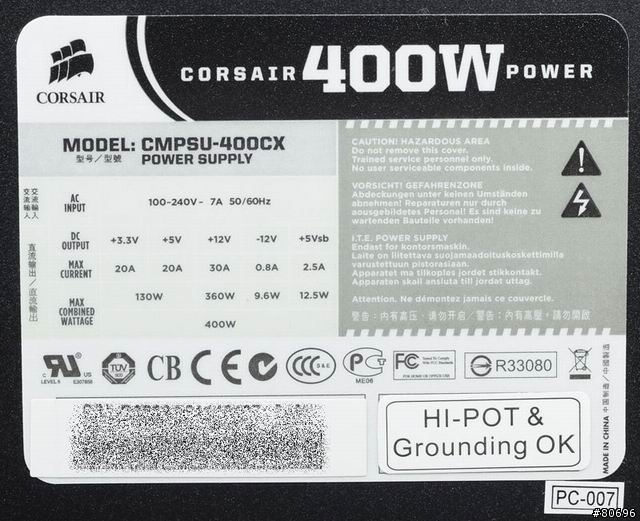

電源上的輸出規格標籤貼紙,12V採用單路設計。

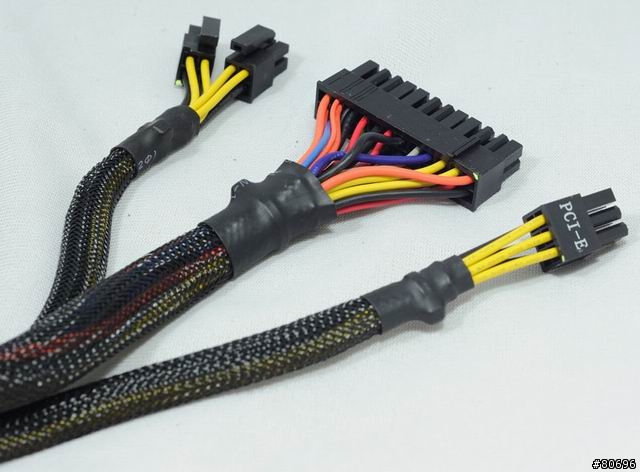

主要電源接頭及顯示卡獨立電源接頭,提供一組ATX 20+4P接頭、一組處理器用4P+4P電源接頭、一組PCIE 6P顯示卡電源接頭。


週邊裝置電源接頭,兩組線路提供6個大4P及2個小4P,採用省力易拔設計的大4P接頭。

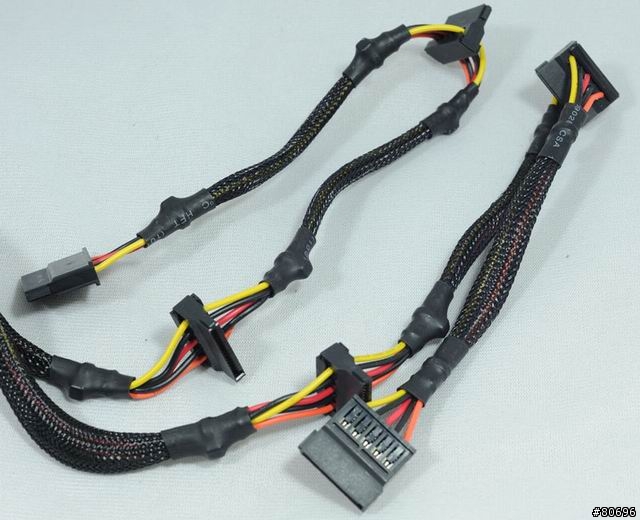

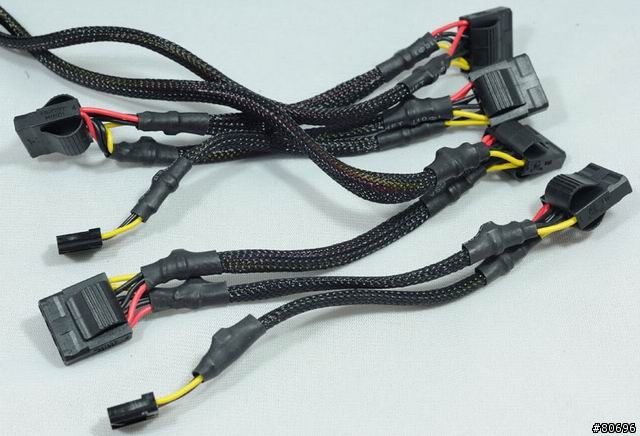

SATA裝置電源,兩組線路提供6個SATA電源接頭,線路中段處使用直角刺破型接頭,線路尾端使用直式接頭。


所有的線路全段均使用黑色隔離網包覆處理,增加產品質感。

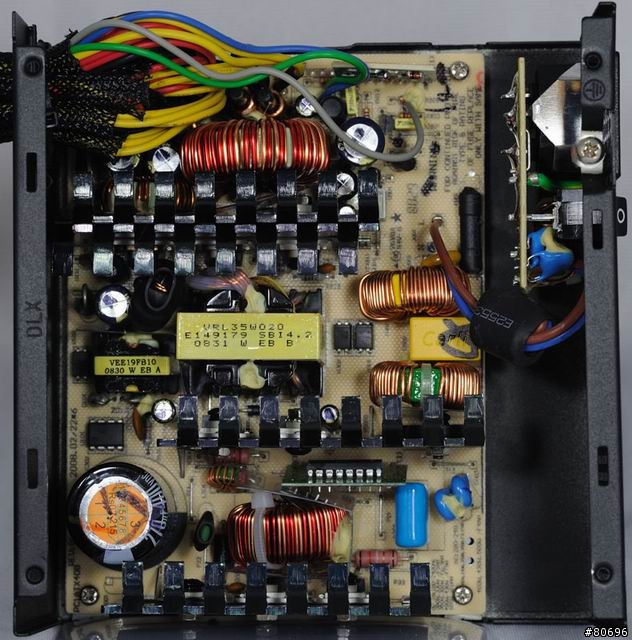

內部結構圖,使用的是海韻S12-II系列結構,三片鋁質散熱片採黑色系配色。

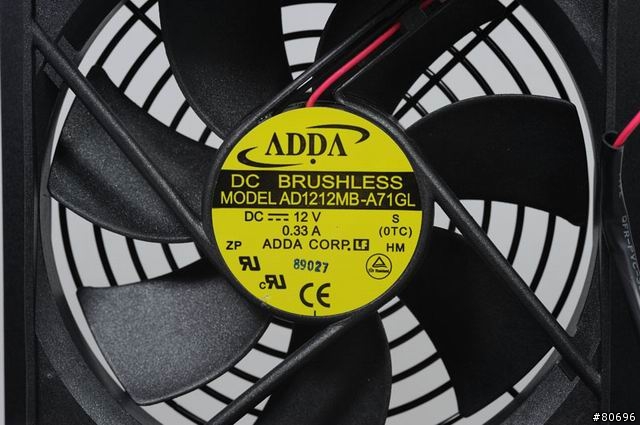

使用的散熱風扇為ADDA AD1212MB-A71GL 12V 0.33A 12公分滾珠軸承風扇。

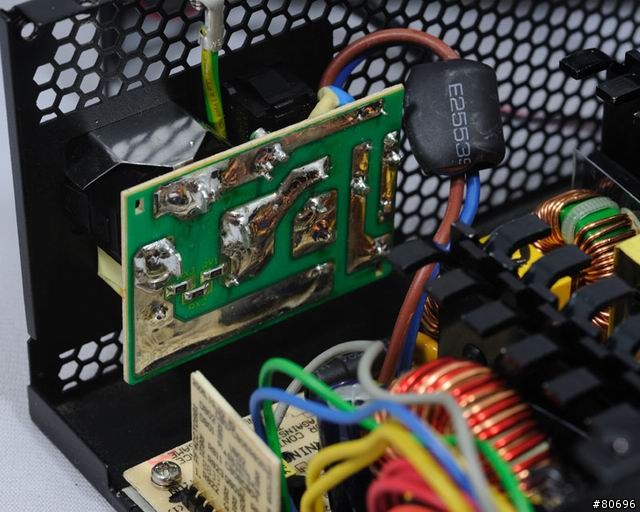

交流輸入插座後方以電路子板連接電源開關,並加上第一階EMI濾波電路,不過電路板背面並未使用塑膠片隔離焊點。

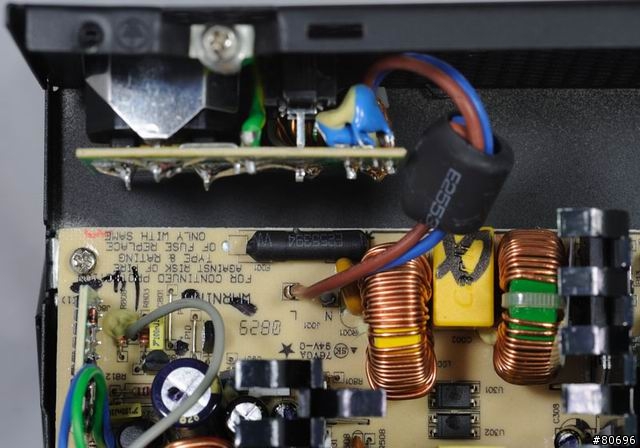

主電路板上的EMI濾波電路,輸入端保險絲固定平躺於電路板上,並包上熱縮套管,但附近黃色的MOV元件則未加上熱縮套管。

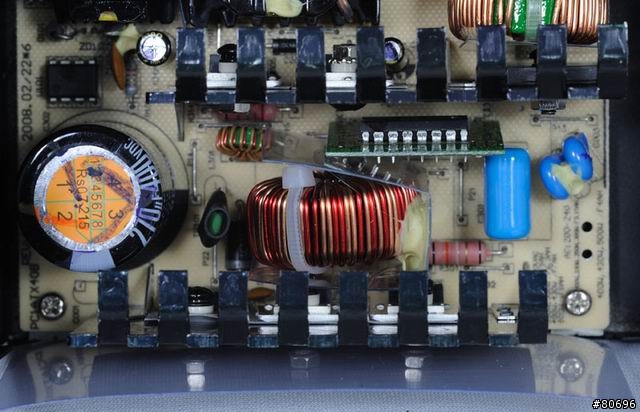

APFC及一次側功率級電路,綠色電路子板上裝的是其控制核心,為常見的CM68系列PFC/PWM整合控制器。

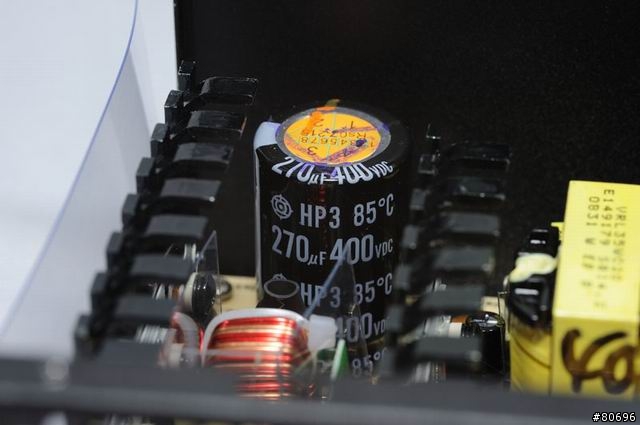

APFC輸出端電容使用日立HP3系列400V 270uF 85度電解電容。

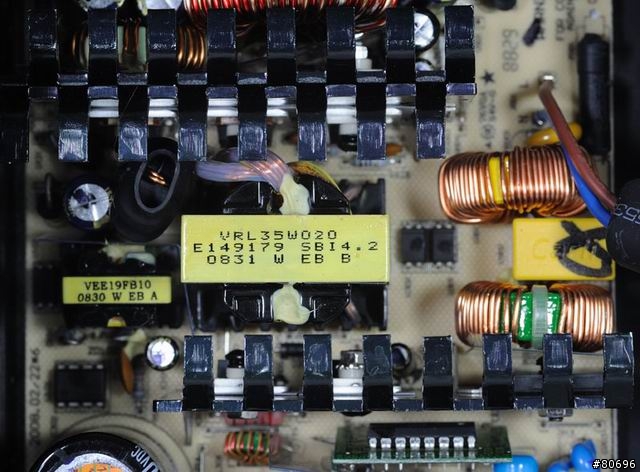

中央較大的主要變壓器,負責各路輸出電能傳遞及轉換,左邊較小的為輔助電源電路用變壓器,供應5V待命電源及電源本身電路所需電源。

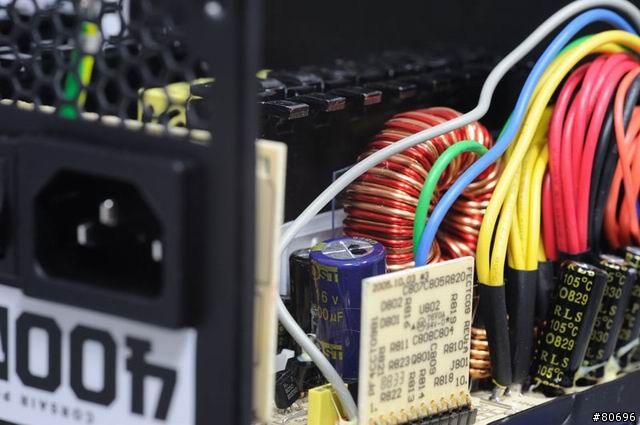

二次側整流濾波輸出電路,各路線組輸出端接頭使用熱縮套管套住,加強絕緣。

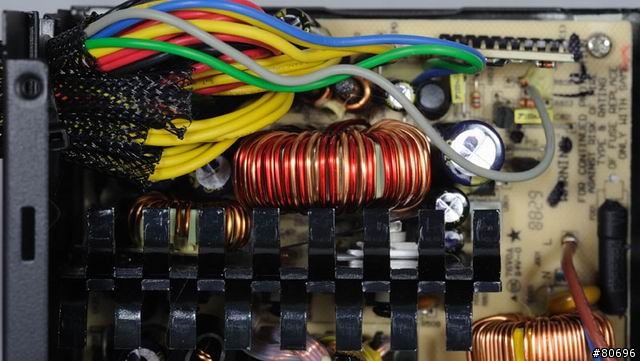

週邊及二次側電容採用OST(奧斯特)的105度電解電容。

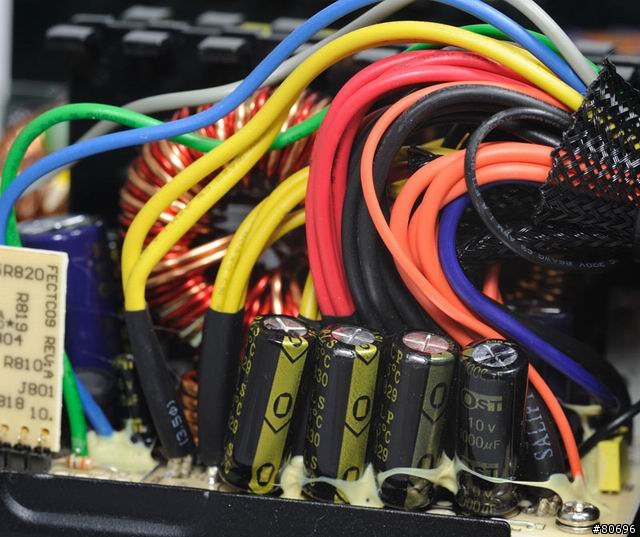

12V迴路輸出電容同樣使用OST出品105度電解電容。

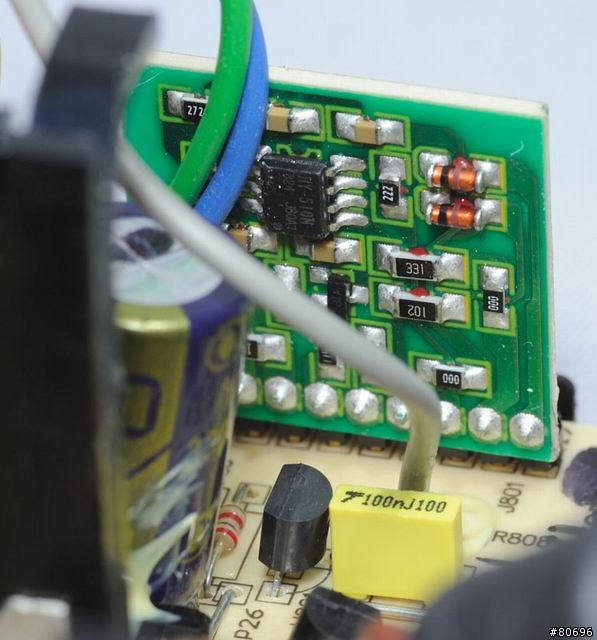

電源管理電路子板,使用HY-510N電源管理IC,接受PS-ON信號控制及產生Power Good信號給主機板,並對輸出電壓監控,當發生異常或短路時會關閉電源輸出,保護裝置安全。


接下來便是上機測試。

樣本系統硬體配備:
處理器:Intel Xeon S604 3.4G * 2
主機板:艾威DH800 Server board(875P + 6300ESB)
記憶體:創見1GB DDR400 TCCC * 2
顯示卡:ATI 9800XT 256M AGP
硬碟機:Seagate Cheetah 36G * 2、WD 80G * 2
其他:風扇8個(12公分5個、9公分1個、8公分2個),直流水冷幫浦1個。

測試配備:
SANWA PC5000數位電表,以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器,測試待測電源供應器交流輸入電壓、電流以及實功率,透過電壓及電流求出總功率,並計算功率因數。
PROVA CM-01交直流勾表,測試樣本系統各路直流電流,求出耗用功率。

測試項目:
1.未開機前樣本系統待機交流輸入功率,此時樣本系統待命耗用功率為1.5W。
2.開機進入作業系統後五分鐘,量測樣本系統輸入交流功率以及從主機板測試點量測各路電壓數值,此時樣本系統各裝置耗用功率為187W。
3.以Everest Ultimate系統穩定性,勾選所有裝置測試,運行十分鐘,量測樣本系統最高交流輸入功率,並從主機板測試點量測各路電壓,紀錄各路電壓變化圖表,此時樣本系統各裝置耗用功率為295W。

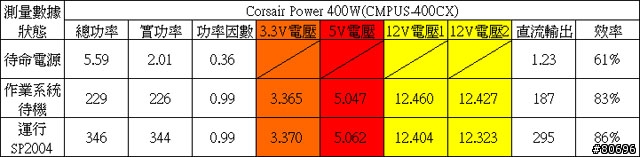

以電表量測各路電壓及效率結果如下表:

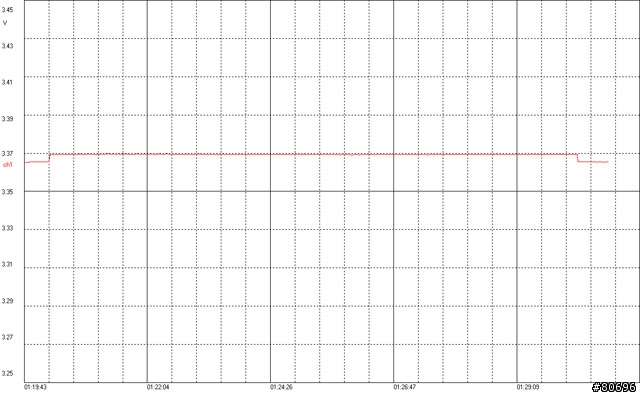

3.3V電壓紀錄圖:

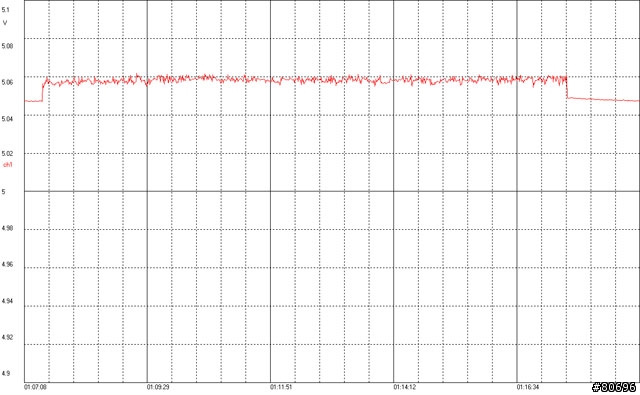

5V電壓紀錄圖:

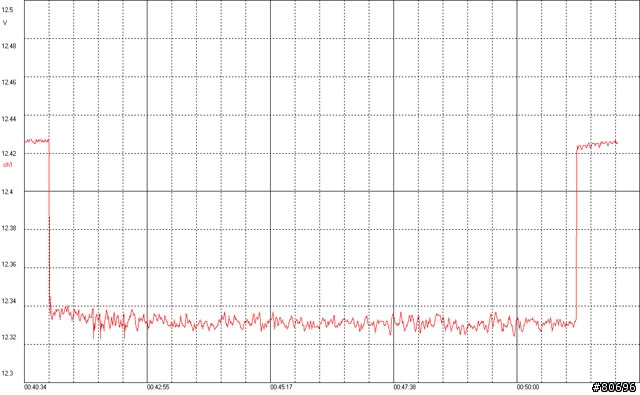

週邊裝置12V電壓紀錄圖:

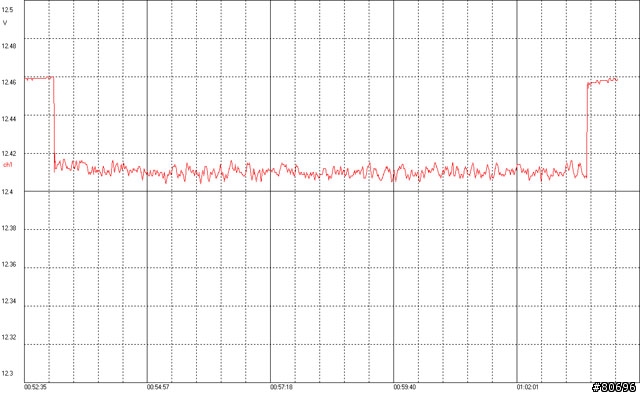

處理器12V電壓紀錄圖:


結論:
效率方面,於187W輸出下,效率為83%,負載提高至295W後,效率上升至86%。
輸出水準方面,3.3V端電壓升高5mV,未呈現明顯波動;5V端電壓升高15mV,電壓跳動情形較明顯;週邊12V端最大變化為56mV,處理器12V端變化則達104mV,12V於測試中輸出電壓均呈現上下波動的情形。
噪音方面,風扇透過溫控電路控制,隨著負載增加,可以逐漸聽到風扇聲音漸漸增大,不像以往機種承襲海韻的靜音溫控。
溫度方面,由於風扇轉速的提高,測試結束後,電源本體除了靠近電路板的底部可以感覺到微溫外,其他部分外殼並無明顯升溫。


優點:
1.符合80PLUS認證,低瓦數下提供高效率轉換。
2.線材採全段隔離網包覆,電源接頭數目充足。

缺點:
1.二次側及週邊電容用料有進步空間。
2.輸出安定性需要加強。

報告完畢,謝謝收看。
