身為國內硬碟市場上知名品牌之一的希捷Seagate,在上個月推出其新一代的FreeAgent系列外接式硬碟,這個新一代系列產品包含桌上型以及行動裝置,這次筆者拿到的是FreeAgent系列中的XTreme版本,容量是1TB,這個版本目前推出的容量有1TB以及1.5TB兩種,官方的建議售價分別是新台幣7999元與8699元,以價格容量比來看,當然是後者比較划算,不過對於大多數的人來說,1TB這樣大的肚量其實還真不知道何年何月才會用得完啊~(如果沒在用動物的話)




開箱檢視

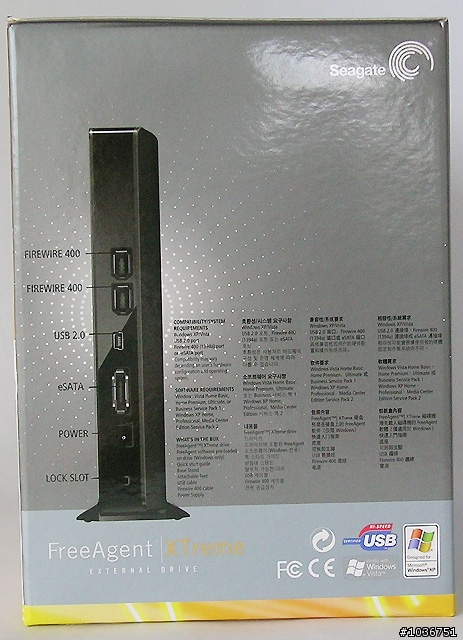

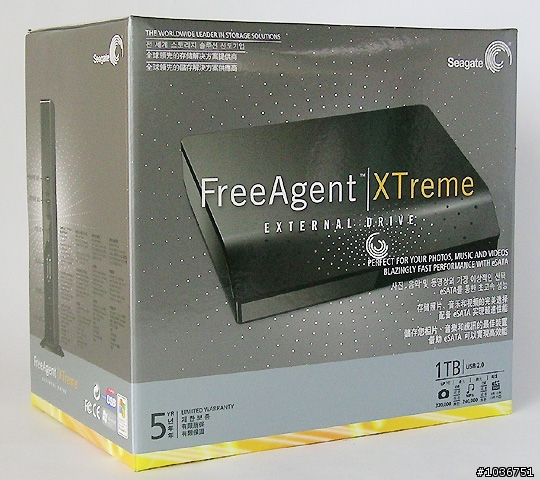

筆者這次拿到的產品是完整包裝,外面還包著透明塑膠包膜,不過為了拍照方便,已經先把透明塑膠包膜撕掉了。下面兩張圖分別是外包裝盒的正反面,由第二張圖可以清楚地看到,XTreme版本是屬於FreeAgent系列中的桌上型產品,也就是說,XTreme版本內部採用的硬碟是一般桌上型電腦常見的3.5吋硬碟,因此它具有一定的重量與體積。

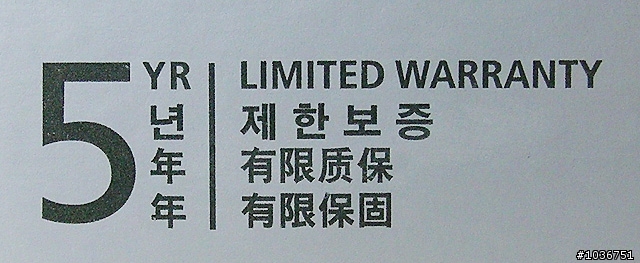

在外包裝盒正面的左下角可以看到希捷為這款產品提供5年的有限保固服務,而右下角則可以看到產品的容量是1TB的標示,以及這樣的容量最多可以儲存大約多少張的相片、多少首MP3音樂、多少小時的影片等資訊。

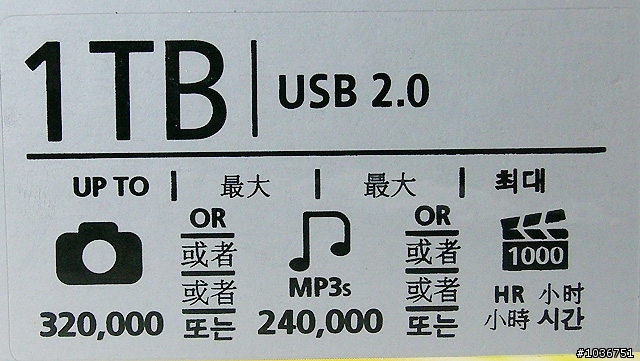

在右上圖可以看到1TB容量標示的右邊還有標示USB 2.0,事實上XTreme版本在FreeAgent系列中是屬於強調高效能設計的外接式硬碟,所以它不僅提供外接式儲存裝置必備的USB 2.0連接埠,還具備可提供3GB/s傳輸效率的eSATA介面,以及兩組FireWire 400傳輸介面,在外包裝盒的左側面有清楚的標示。

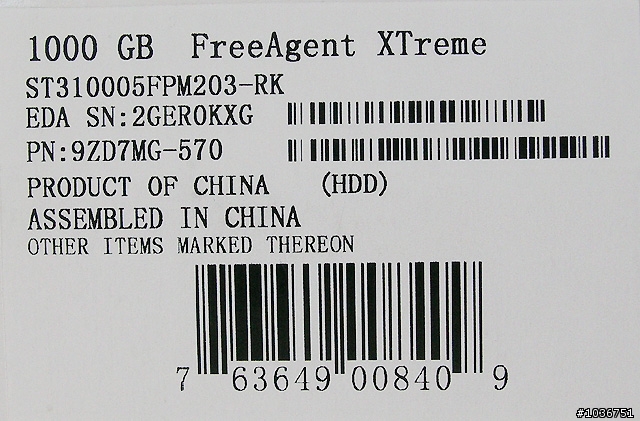

外包裝盒上的產品標籤貼在盒子的底部,由下圖可以看到產品的型號、容量、序號、以及生產地等資訊。


開箱囉~

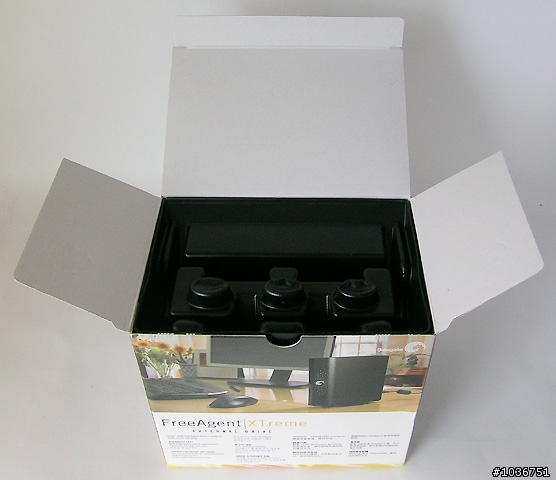

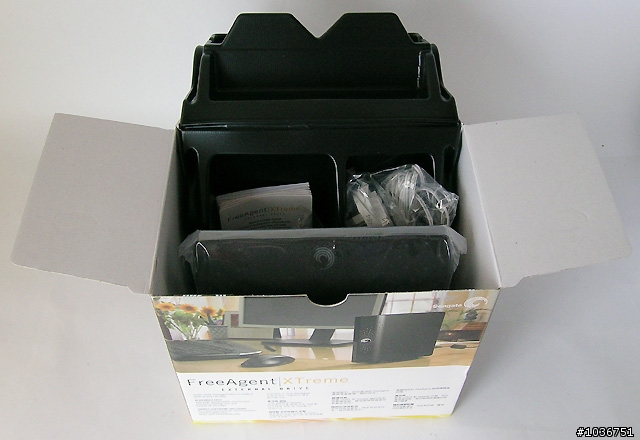

將上圖那個黑黑的蓋子往上拉開,可以看到這個外接式硬碟本體與它的所有配件。值得一提的是,那個黑黑的蓋子與裡面擺放外接式硬碟與配件的黑色塑膠盒是一體成形的,所以蓋子只能往上拉開,而整體包裝對於外接式硬碟本身也具有一定的防震效果。

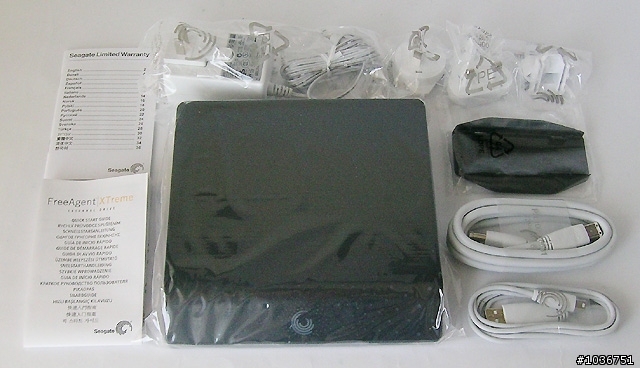

外接式硬碟本尊與所有的配件、手冊排排站~

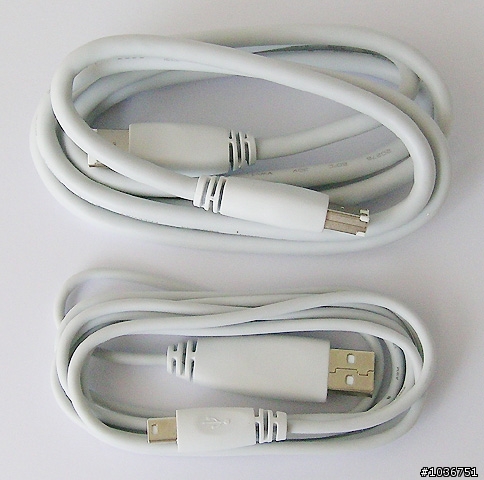

產品內附兩條傳輸線,下圖中上面的那一條是FireWire 400的傳輸線,下面的則是USB 2.0的傳輸線。

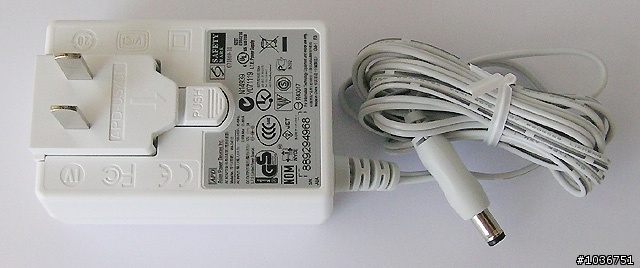

由於希捷這款外接式硬碟是屬於桌上型的產品,所以直接內附一個電源變壓器,透過這個變壓器來供電就不必擔心電腦的USB連接埠可能會有供電量不足的問題了。

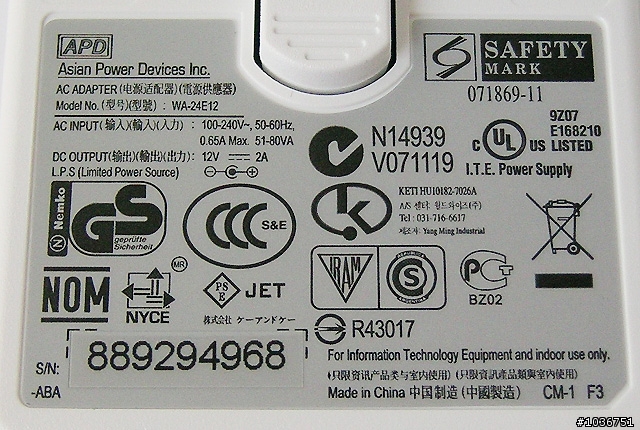

由變壓器上的標籤貼紙可以看到,這個變壓器是對岸的製品,電壓規格是100~240V通吃型。

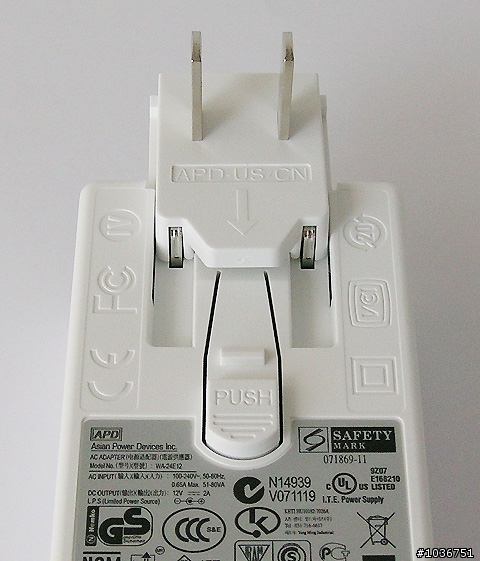

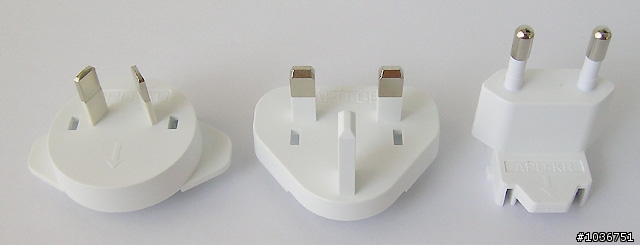

除了電壓規格之外,希捷附上的這個變壓器在插頭部分還可以做更換,同時在產品內還另外內附了三種不同型式的電源插頭(請參考下面第二張圖),加上本地使用的一共有四種,這樣對於需要常常出國出差或喜歡旅遊的使用者來說,就非常方便了。

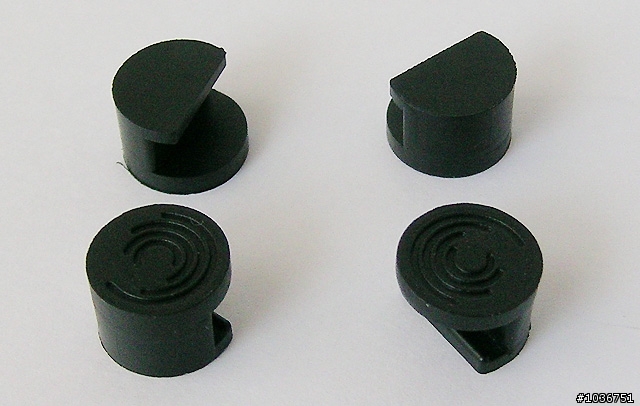

這四顆圓圓的橡膠墊是外接式硬碟在橫放時的腳墊,使用方式後面會再做介紹。

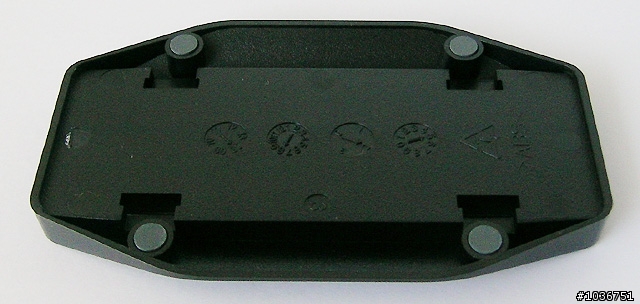

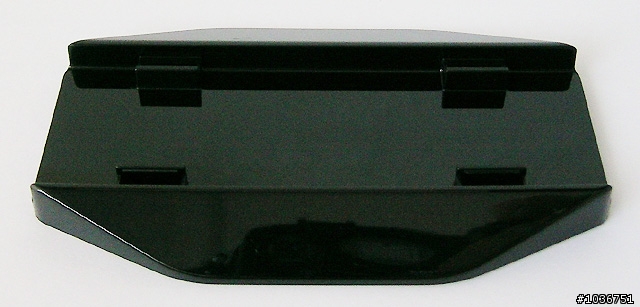

下面兩張圖是底座的正反面,這是給外接式硬碟在直立式擺放時使用的,它的底部四個角落有設置可以防止滑動的止滑墊,而正面有設計四個類似卡榫的裝置,是要用來"卡住"外接式硬碟的(後面會再介紹)。

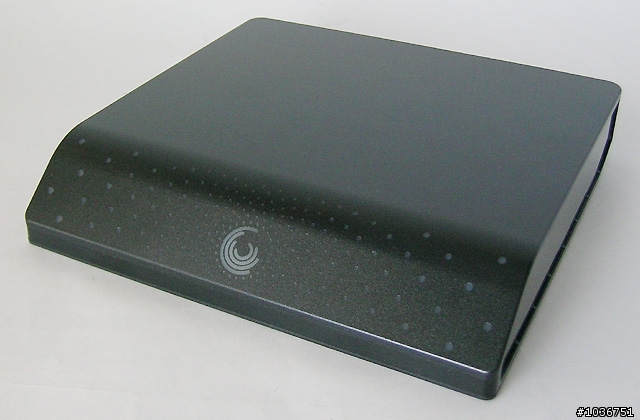

FreeAgent XTreme 1TB外接式硬碟本尊現身,由下面的產品照可以看到,西捷這款外接式硬碟是採用所謂的密合式設計,也就是只依靠外盒內部的卡榫固定,並沒有設置螺絲。而根據官方新聞稿中所說的,XTreme外接式硬碟的外觀具有黑色金屬髮絲紋設計,不過我怎麼都拍不出那個效果來啊~

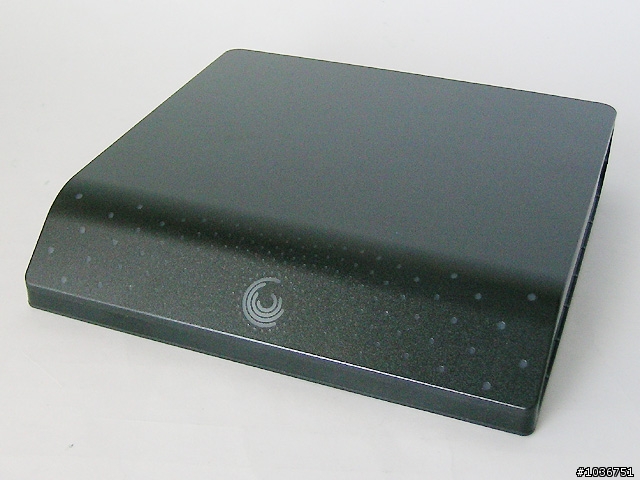

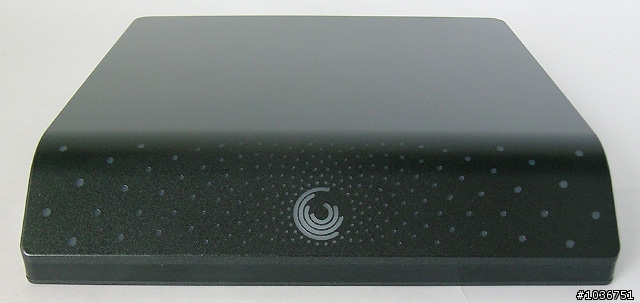

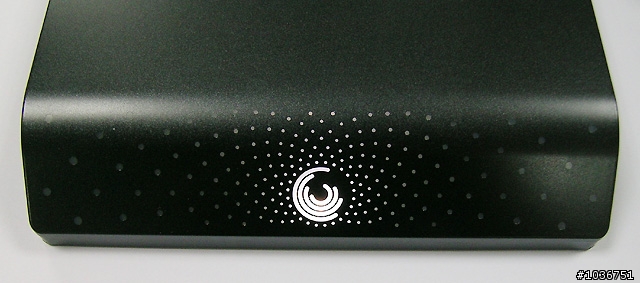

正面來一張~這裡有類似夜晚星空的造型設計,不知道實際開機之後會是怎樣的情況呢?好令人期待啊~


背面來一張~由下圖可以看到底部靠近尾端處是弧形的設計。

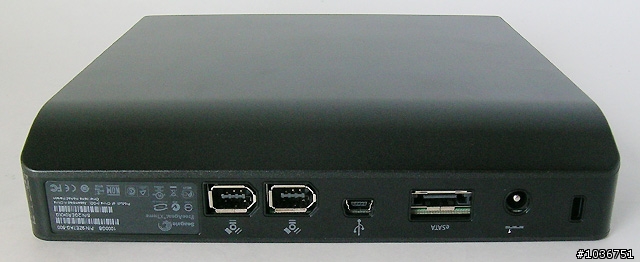

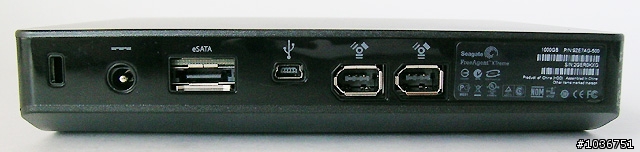

擺正後的背面,如同前面在介紹外包裝盒時所提到的,XTreme版本在FreeAgent系列中是屬於強調高效能設計的外接式硬碟,所以它有提供多樣化的傳輸介面,在下圖中的最左邊是防盜鎖孔,接著由左至右依序是外接電源變壓器的電源接孔、eSATA傳輸介面、mini USB 2.0連接埠、以及兩組FireWire 400傳輸介面。

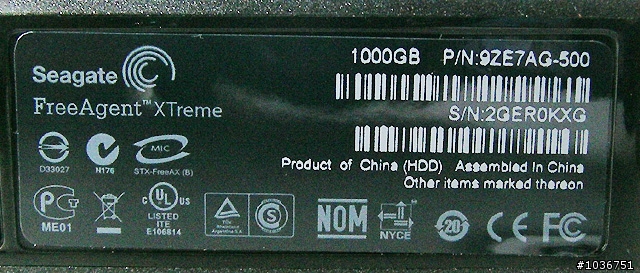

背面的最右邊有貼一張產品標籤貼紙,比起外包裝盒標籤貼紙上的說明,多了一些通過安規認證的標章。

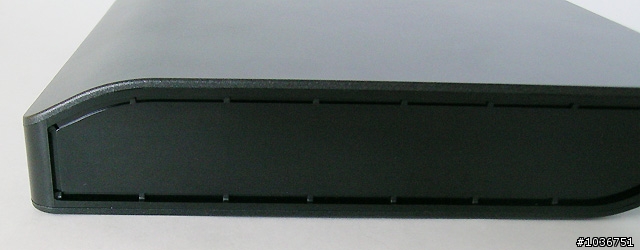

在機身的左右兩側,都是如同下圖一般,周圍有類似卡榫凹槽的設計,所以上面提到的四顆橡膠腳墊,或是供外接式硬碟可直立式擺放時的底座,都是「卡」在這個凹槽設計上。

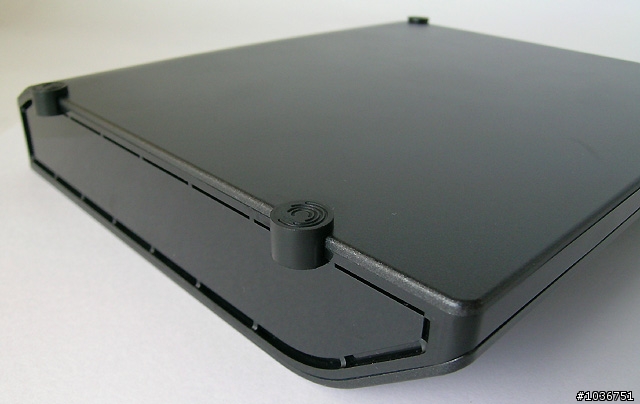

將四顆橡膠腳墊裝在外接式硬碟底部的四個角落上,腳墊上的凹槽正好可以卡在機身左右兩側的卡榫凹槽上。腳墊裝上之後,可以讓機身與桌面之間留有一些空隙,多多少少可以讓外接式硬碟多一些散熱空間,而且腳墊也具有止滑的效果。

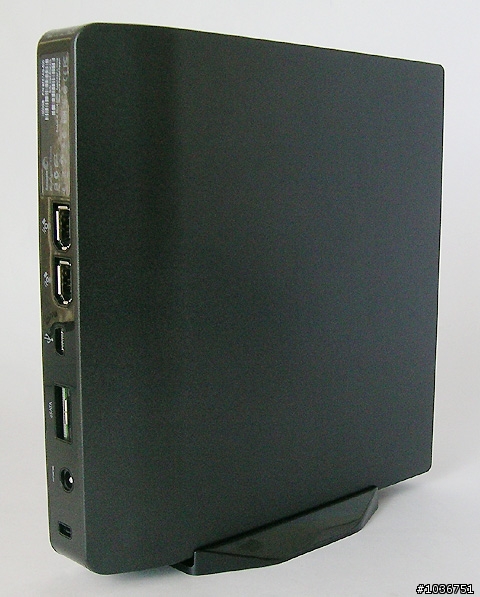

下圖是筆者按照外包裝盒上的圖示讓外接式硬碟置放在底座上,變成直立式擺放的樣子(背面的產品標籤在上),不過因為機身的兩側都有卡榫凹槽的設計,所以使用者也可以把下圖中的機身顛倒過來放(背面的產品標籤在下),隨自己的心情高興就好了。



軟體簡單試用

看完產品的外觀介紹,接著就接上電腦,實際試用看看囉!首先接上電源,這時候如果仔細聽的話,可以稍微聽到一點硬碟的啟動運轉聲,而把手放在外接式硬碟上的話,也可以感受到一點點的震動。不過此時外接式硬碟正前方那個類似夜晚星空的造型設計還不會有任何動作,要等到接上USB 2.0或是1394(或eSATA)的連接線,電腦正確啟動外接式硬碟之後,那個類似夜晚星空的造型設計才會如下圖般發光,而這個燈光在硬碟沒有任何動作時,是保持幾乎全亮的狀態,當資料開始在外接式硬碟與電腦間進行傳輸時,就可以看到這個燈光開始漸漸地從全亮變成接近全暗,然後再從接近全暗漸漸地變成全亮,看起來別具一番風味。

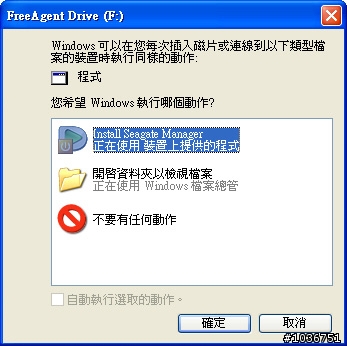

這次筆者用來試用希捷這一款外接式硬碟的電腦是安裝XP作業系統,如同下圖所示,第一次安裝外接式硬碟,作業系統正確啟用之後,會看到「Install Seagate Manager」的軟體安裝圖示,使用者在這裡可以選擇不安裝,如果一直都不安裝這套管理軟體的話,每次裝上外接式硬碟的時候,出現的都會是這個管理軟體的安裝圖示。

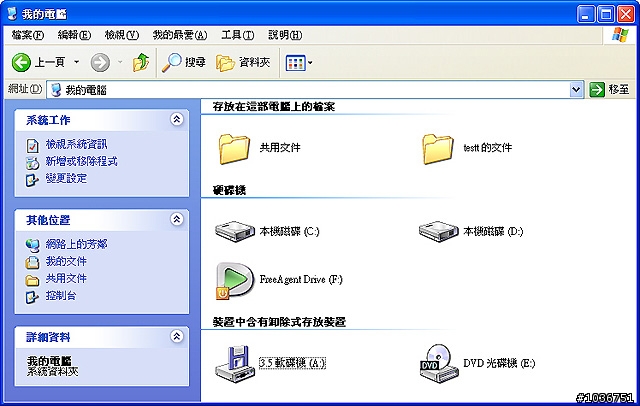

打開「我的電腦」,在視窗中可以看到多了F槽的FreeAgent Drive,這就是FreeAgent XTreme 1TB,不過這時候的圖示跟上面「Install Seagate Manager」的軟體安裝圖示還是一樣的。

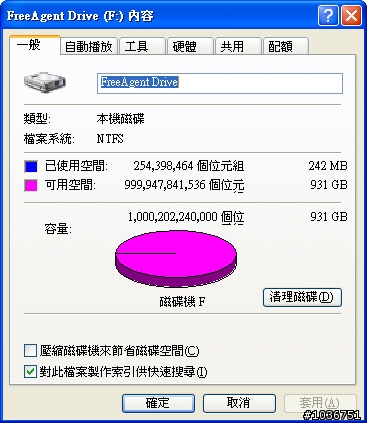

點選該硬碟,打開「內容」視窗查看一下,由下圖可以發現希捷這款外接式硬碟與市面上大部分的同類型產品一樣,都有預先用掉一些容量來做別的用途。

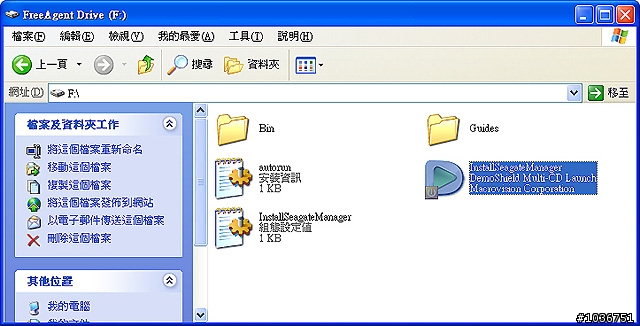

直接打開硬碟的資料夾視窗,這裡可以看到剛剛提到的「Install Seagate Manager」管理軟體內容,以及存放各國語言的使用者手冊電子檔的Guides資料夾。

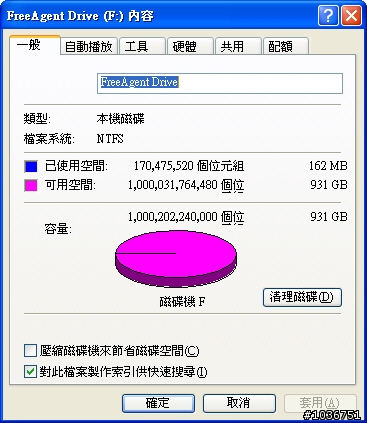

然而奇怪的是,當筆者將上面視窗中的所有資料夾與檔案剪貼到另一顆硬碟之後,理論上此時外接式硬碟內應該是沒有任何檔案才對,不過再打開「內容」視窗查看時,由下圖可以發現外接式硬碟仍然被使用了162MB的儲存空間,看來希捷在這個外接式硬碟內不僅只有預先裝載「Install Seagate Manager」管理軟體,還有一些隱藏的資料,而這些應該跟硬碟的管理、回復...等有關,這裡筆者就不深入探討了,有入手這款產品的網友們或許可以試著研究一下。


接下來,點選「Install Seagate Manager」管理軟體的圖示,先來玩玩看這套軟體有什麼奇特的功能。

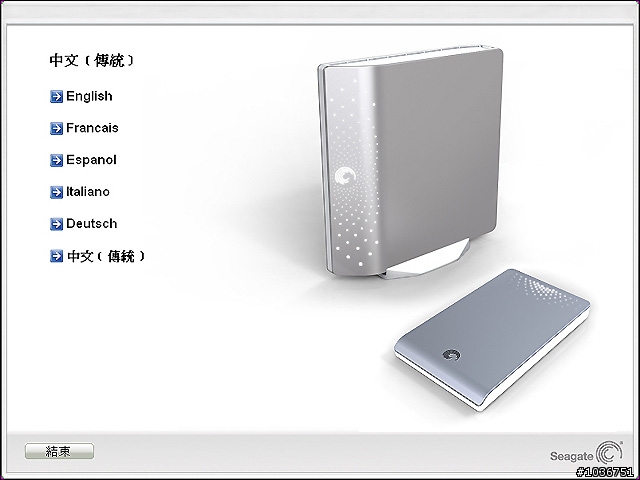

程式啟動後,會先出現上面的語言選單,這裡當然是選「中文(傳統)」啦~然後出現下面的選單,第一個當然就是安裝Seagate Manager管理軟體啦,而點選「使用者指南」則會切換到存放使用手冊電子檔的資料夾視窗,這裡的電子檔當然就是PDF檔囉!至於點選「產品註冊」的話,會自動開啟網頁連結到希捷的產品註冊網頁。

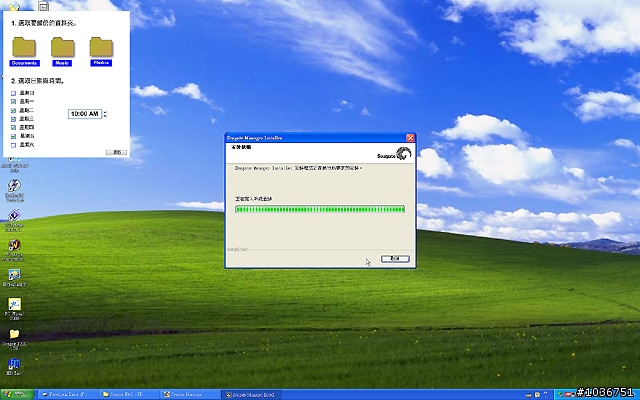

點選最上面的選項來安裝Seagate Manager管理軟體,安裝過程的選項與一般的軟體差不多,比較特別的是在Windows桌面的左上角會出現動畫說明,下面兩張圖是其中的兩個畫面,動畫裡面會描述管理軟體的用途、優點...等,讓使用者先有一個初步的概念。

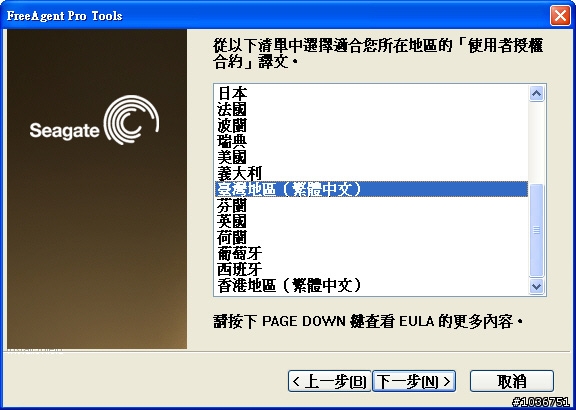

這裡當然也是選擇適用於台灣地區的繁體中文啦~

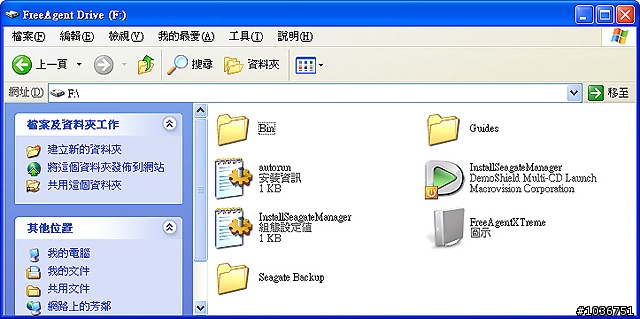

全部安裝完畢之後,打開F槽的資料夾視窗,由下圖可以看到這裡會多出兩個項目,一個是FreeAgentXTreme的硬碟圖示,之前在「我的電腦」下的「Install Seagate Manager」的軟體安裝圖示也會變成這個;另一個是Seagate Backup備份資料夾,顧名思義,之後的資料備份都會備份到這個資料夾裡面。


實際打開安裝好的「Install Seagate Manager」管理軟體,下面就是這套軟體的主視窗畫面,在「我的磁碟機」選單內可以調整外接式硬碟的電源設定(例如沒有動作10分鐘後進入省電模式),測試外接式硬碟的運作狀態,調整LED控制可以設定外接式硬碟前面的燈號是否開啟,以及上網檢查軟體是否有更新版本等。

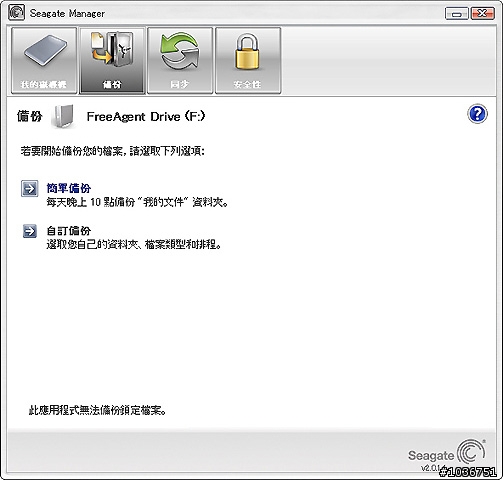

在「備份」選單內有兩個選項可以設定,選擇「簡單備份」就只會備份「我的文件」資料夾而已,而選擇「自訂備份」就可以自行選擇想要備份的資料夾、檔案以及排程等。

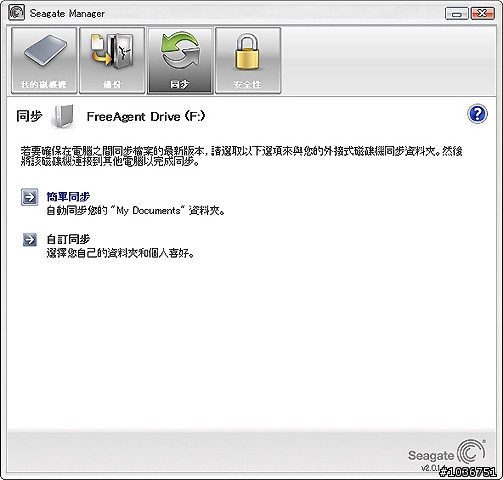

「同步」選單與「備份」選單一樣,裡面也只有「簡單同步」與「自訂同步」兩個選項可以選擇,而功用當然也是一模一樣啦!

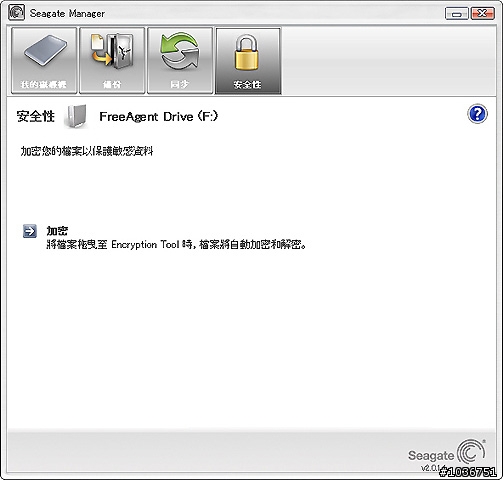

最後是「安全性」選單,如下面兩張圖所示,使用者可以在這裡為想要加密的資料設定密碼,防止資料不甚外洩。



PS:以上僅是簡單介紹一下這套管理軟體大致上的功能,有入手這款產品的網友可以在電子檔的使用手冊中查看更詳細的說明。


效能測試

初步試用完之後,再來當然要測試一下效能表現啦!這次筆者準備的測試平台配備如下:

處理器:AMD Athlon 64 X2 5000+
主機板:華碩M3A32-MVP Deluxe(790FX)
記憶體:DDR2-800 512MB兩組
顯示卡:華碩EAH4850(ATI HD4850)
硬碟:WD 640GB、7200轉、SATA II
電源供應器:七盟ST620PAF-05F(最大輸出功率620W)
作業系統:Windows XP Profession SP3


使用的測試軟體一共有四套,包含有HD Tune Pro 3.10、PC Wizard 2008、Sandra 2009以及HD Tach 3.0.4.0等,而傳輸介面部分,由於這款外接式硬碟在附件中只有附上USB以及1394的連接線,所以這裡也只好先測試一下這兩種傳輸介面的效能表現了。

HD Tune Pro 3.10

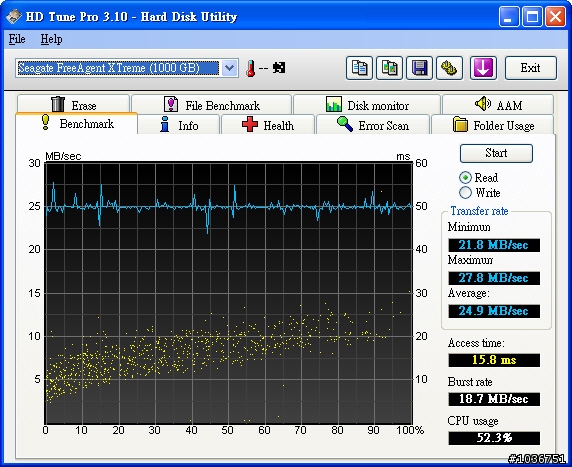

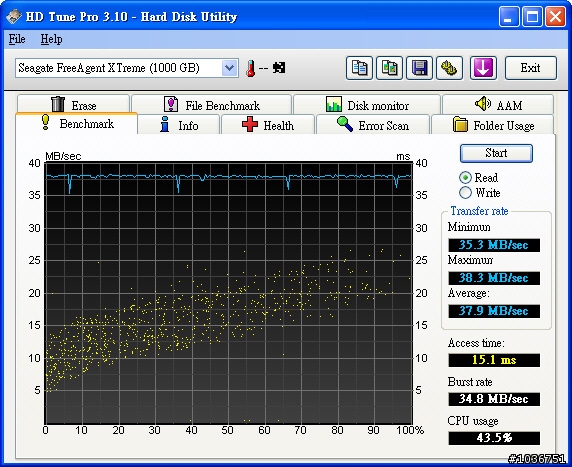

在HD Tune Pro 3.10軟體的測試中,由下面兩張圖可以看到不論是使用USB或是1394傳輸介面,資料傳輸率大致上都維持在一定的水平,而1394的37.9MB/s平均資料傳輸率比USB的24.9MB/s,足足多了超過50%以上的傳輸效能。


USB介面的效能測試


1394介面的效能測試

PC Wizard 2008

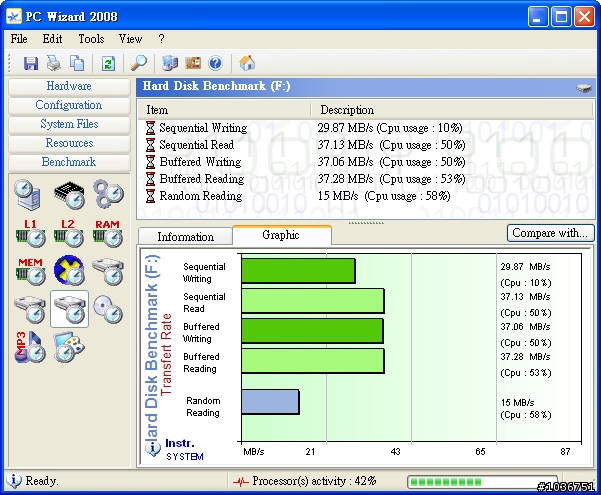

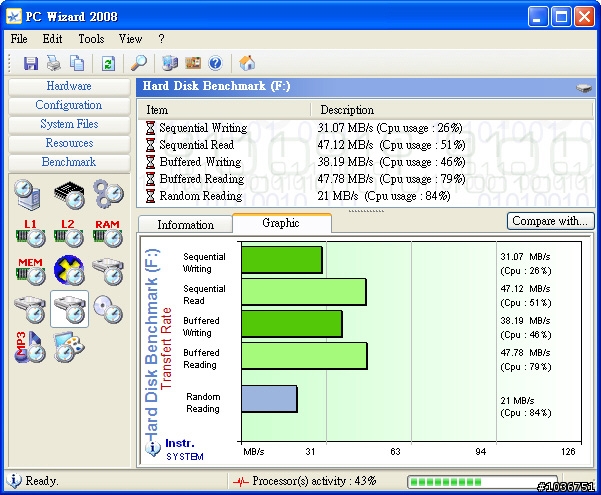

PC Wizard 2008主要測試的是循序讀取與寫入的資料傳輸效能,測試結果如下面所示,雖然在循序寫入部分,1394只比USB高出1.2MB/s,不過循序讀取則是高出將近10MB/s,隨機讀取也高出了6MB/s,1394介面在希捷這款外接式硬碟上的優勢顯而易見。


USB介面的效能測試


1394介面的效能測試

Sandra 2009

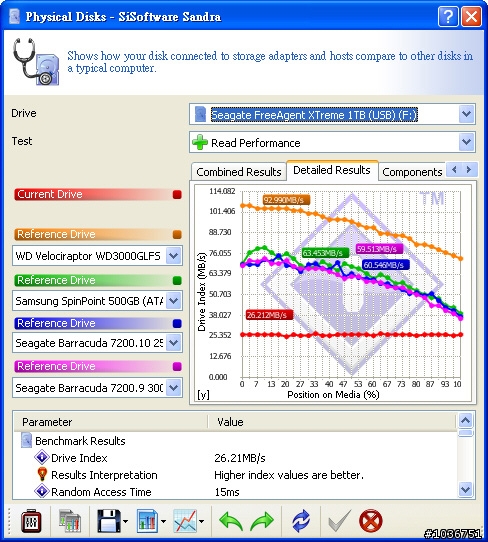

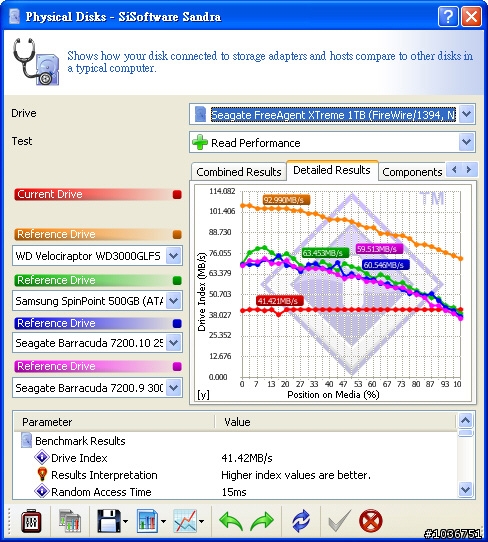

再來看到的是Sandra 2009的實體硬碟效能測試,由下面兩種傳輸介面的效能測試結果來看,1394的41.42MB/s比起USB的26.21MB/s,更是多出了58%左右的傳輸效能。


USB介面的效能測試


1394介面的效能測試

HD Tach 3.0.4.0

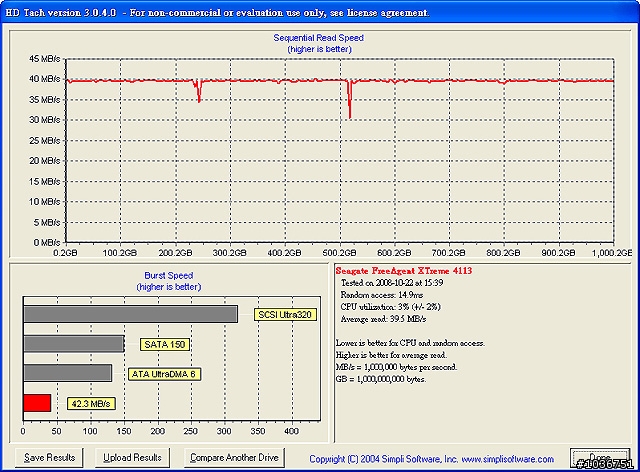

HD Tach 3.0.4.0的測試結果與HD Tune Pro 3.10軟體相似,由下面兩張圖可以看到USB與1394兩種傳輸介面的測試曲線大致上都蠻平穩的(1394當然是更為穩定囉),而兩者間的效能差距也有將近57%。

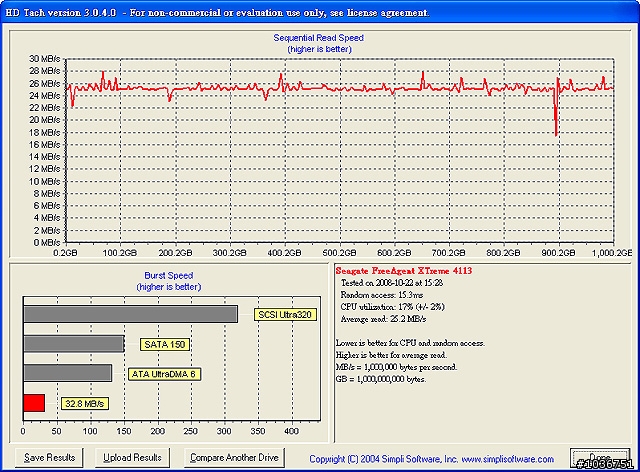

USB介面的效能測試


1394介面的效能測試

寫入時間測試

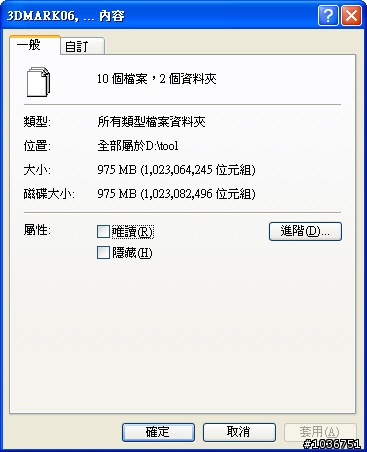

在資料寫入的效能測試部分,由於這款外接式硬碟實際上並非是完全空白的硬碟,所以上面的測試軟體只有PC Wizard 2008能夠測試循序寫入的傳輸效能,而這裡筆者使用土法煉鋼的方式,準備如下圖的975MB容量資料,以硬碟複製到外接式硬碟,使用碼錶紀錄時間來測試外接式硬碟的資料寫入效能。


下面記錄的時間有兩種,一個是Windows桌面在複製資料時所出現的複製資料視窗消失時,另一個是硬碟的指示燈號不再閃爍時,不管是哪一種記錄時間的方式,USB傳輸介面的資料寫入時間都比1394多出5秒左右的時間。

USB:41秒(複製資料視窗消失)、45秒(硬碟燈號不再閃爍)
1394:36秒(複製資料視窗消失)、40秒(硬碟燈號不再閃爍)



把你脫光光...

看了上面USB以及1394的效能測試結果,不知道大家是不是與筆者一樣,有那麼一點意猶未盡的感覺?而這一點點感覺是差在哪裡呢?筆者覺得是產品附件中為何會沒有附上eSATA傳輸線?以這款外接式硬碟是屬於桌上型電腦類型的產品來看,雖然外包裝盒上並未明確標示內部採用的是哪一款硬碟,不過至少也應該是屬於7200轉等級的硬碟吧!不然怎麼訴求是屬於高效能等級的FreeAgent XTreme系列?

而7200轉等級硬碟的傳輸效能表現,應該不止於上面的測試數據吧!eSATA傳輸介面應該可以比較明確看出這款外接式硬碟的傳輸效能表現到底如何?可是為什麼產品內就是沒有附上eSATA傳輸線呢?這點實在是令人生氣啊

生氣歸生氣,問題總還是要想辦法解決的。筆者想到的辦法當然就是最終極的「把你脫光光」,如果能夠把外接式硬碟的外殼全部拆掉,只剩下硬碟本身,直接使用硬碟來測試效能,那不就全部都一目了然了嗎?而筆者會興起這個念頭,要感謝筆者在之前分享「視覺系2.5吋USB外接式硬碟-Toshiba iSense愛線時尚潮碟」這篇文章時,MOSSLIN大大在回應中提到這類採用密合式設計的外接式硬碟的外殼也是可以拆的。所以筆者這次使用MOSSLIN大介紹的拆殼利器:健保卡以及悠遊卡,在奮戰了半個多小時之後,終於成功把FreeAgent XTreme 1TB的外殼給「撐」開了。

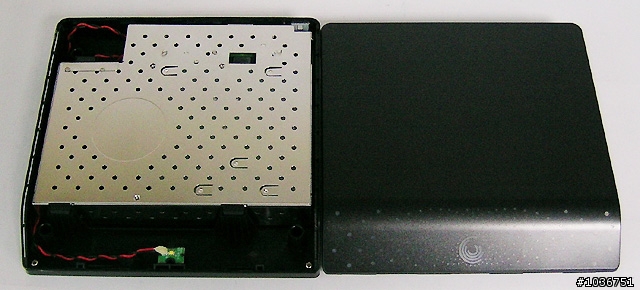

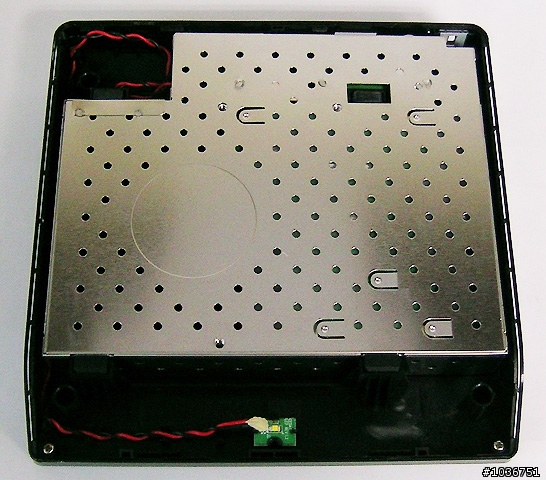

再來一張打開外殼之後,內部硬碟裝置的特寫吧!

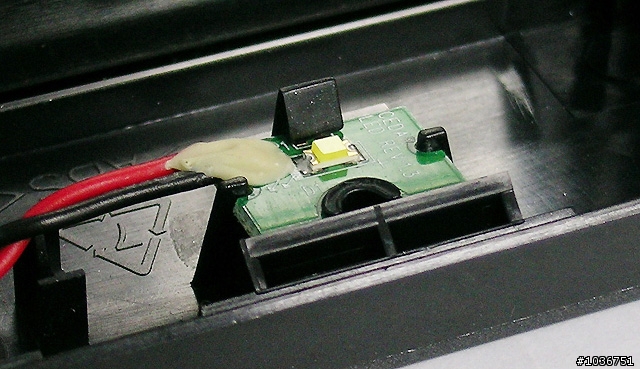

這個看起來應該是LED燈號的裝置,就是前面提到類似夜晚星空造型設計的發光燈號的原因。

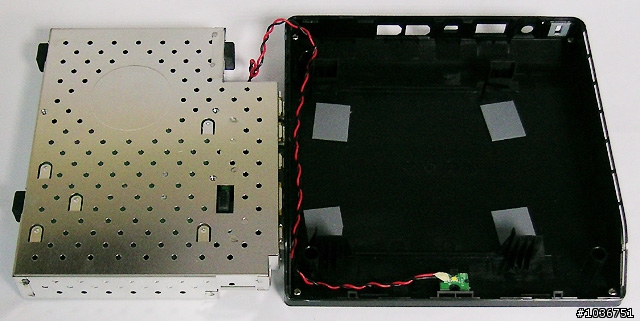

將包覆著硬碟本身的鐵製「(洞洞裝)便當盒」從底部外殼拿出來。


從大致上的外觀來看,鐵製「(洞洞裝)便當盒」似乎只有在背面有三個固定螺絲~


好陰險喔~啊...不是啦~是別具巧思的設計啦!原來在黑色的固定用橡膠墊的內部還有暗藏螺絲設計。





耶耶~硬碟本尊終於現身了吧~看你怎麼逃出我的魔掌(小惡魔之掌)~

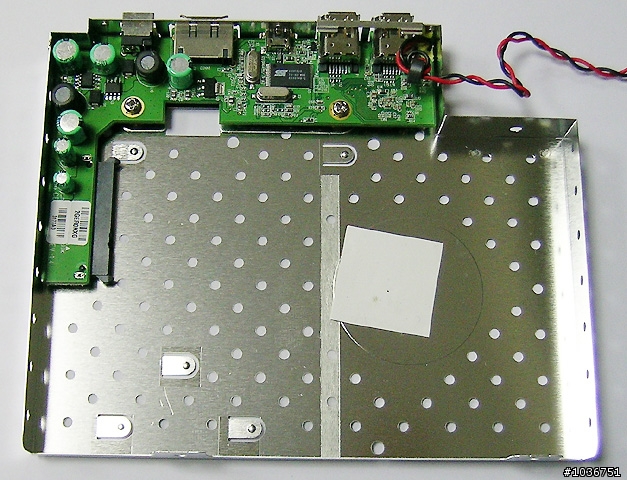

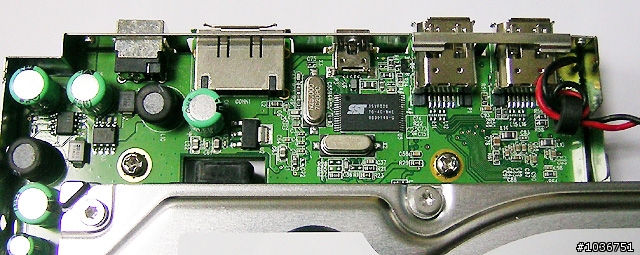

先來一張介面卡的特寫吧~

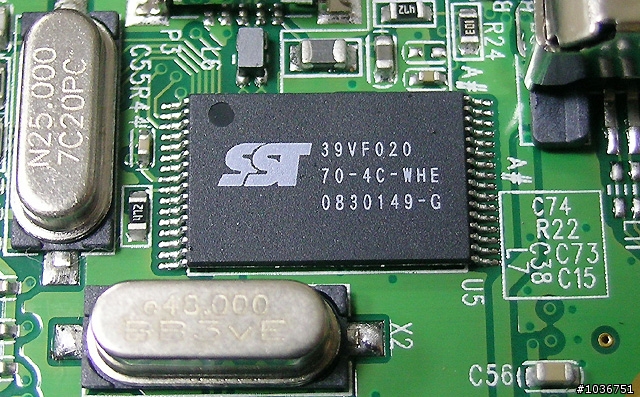

上面有一顆晶片,筆者利用google大神搜尋,只找到這顆晶片是SST的快閃式記憶體,採用32Pin的TSOP封裝型式,容量是1M,至於功能部分,不知道有沒有精通這類組件的大大可以幫忙補充一下呢?

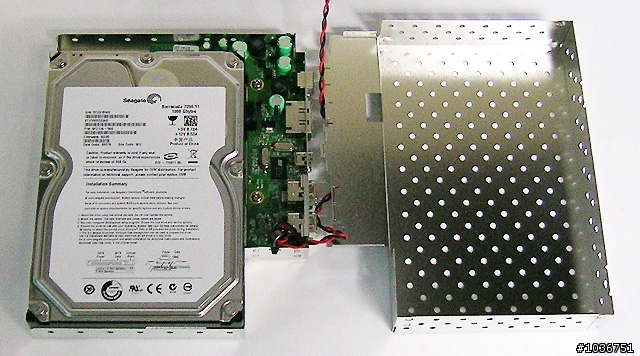

將硬碟拿起來~

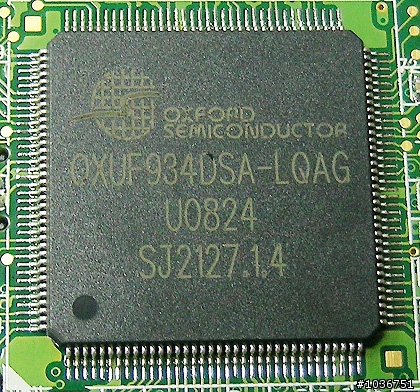

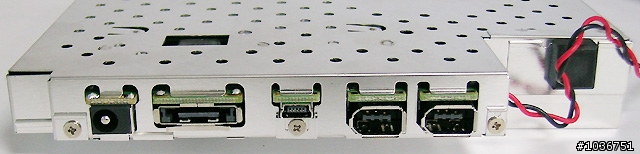

再將上面的介面卡拆起來,翻到背面可以看到還有設置兩顆晶片,比較大顆的是OXFORD SEMICONDUCTOR的產品,這是一個FireWire 400、USB 2.0、eSATA與SATA之間傳輸介面轉換的儲存控制器,在官方網站上有更詳細的介紹。另一個編號為L-FW802C的晶片,應該是FireWire 400介面相關的晶片。



最後看到的是硬碟本尊啦~

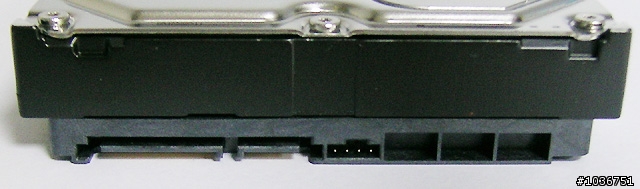

採用的傳輸介面當然是SATA II囉!

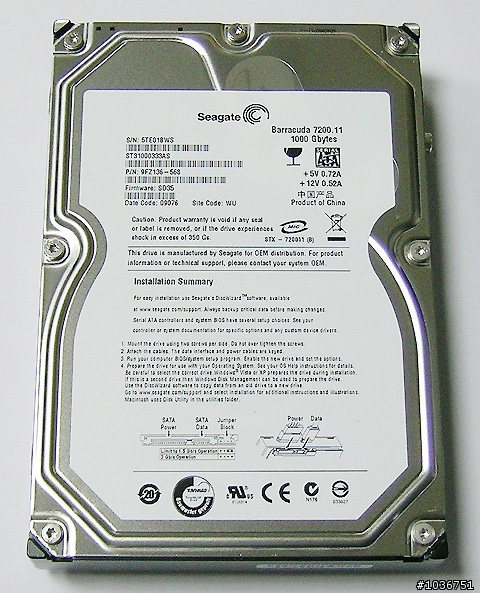

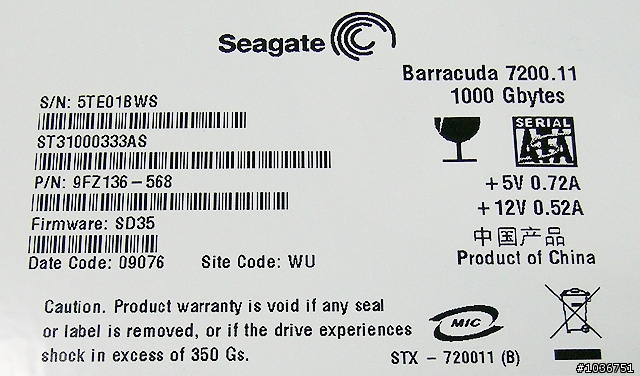

根據硬碟上的產品標籤,可以得知這款硬碟是希捷的Barracuda 7200.11系列產品,它的型號是ST31000333AS,容量為1TB,轉速當然是7200轉,內建的緩衝區容量為32MB,在希捷的官方網站上也有詳細的介紹。



硬碟本尊之效能測試

硬碟本尊現身了,接下來當然就是上機做效能測試啦!測試平台的配備與使用的測試軟體與上面一模一樣。(PS:後面這句感覺上好像是廢話~

HD Tune Pro 3.10

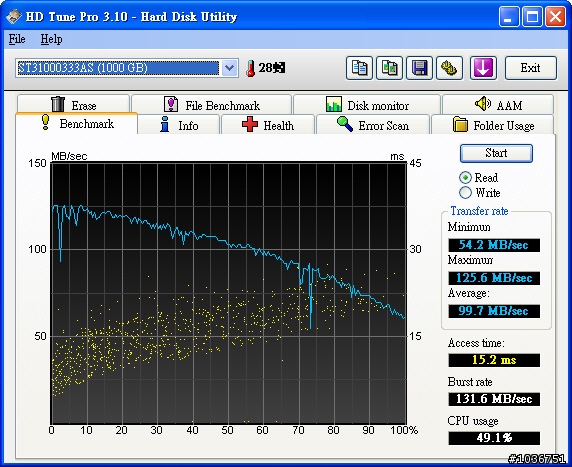

首先看到的是HD Tune Pro 3.10的測試結果,由下圖可以看到這個硬碟不愧是希捷第11代的Barracuda系列產品,最高的讀取效能來到125.6MB/s,最低也有54.2MB/s,平均讀取效能差一點點就突破100MB/s了。


PC Wizard 2008

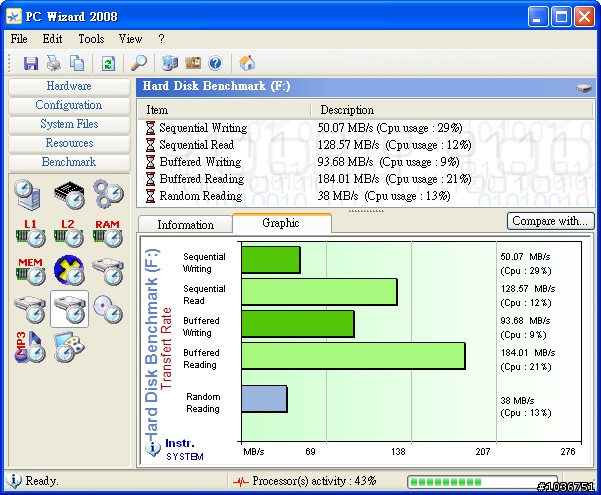

PC Wizard 2008的循序寫入、讀取效能的測試結果也相當棒。


Sandra 2009

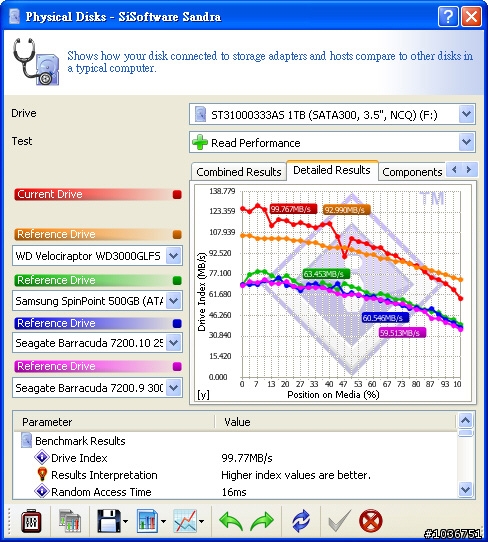

Sandra 2009得到的讀取測試成績與HD Tune Pro 3.10的平均讀取效能差不多,都是差一點點就突破100MB/s了。


HD Tach 3.0.4.0

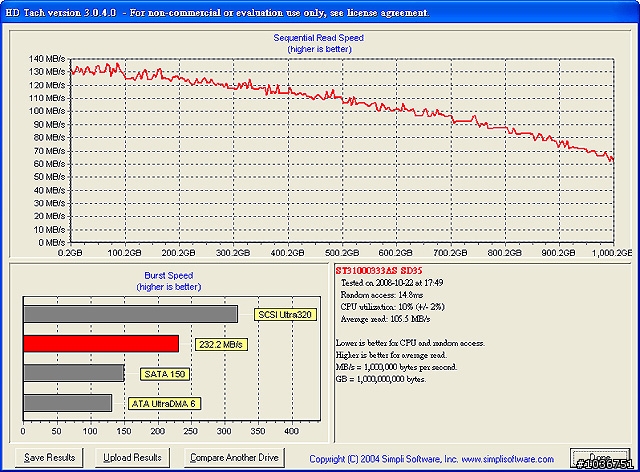

而在HD Tach 3.0.4.0的測試中,平均讀取效能則是一舉突破100MB/s,來到105.5MB/s。


寫入時間測試

同樣地,這邊最後也是要做一下寫入時間的效能測試,測試方式與上面一樣,不過因為筆者準備的測試平台並沒有安裝硬碟的運作狀態指示燈,所以這裡就僅紀錄Windows複製資料的視窗消失時的時間。得到的測試結果是17秒,比起1394傳輸介面的36秒,節省了超過一半的時間,而USB...那就更不用說了。


結語

看完上面的測試結果,不知道大家是不是也跟筆者一樣,認為希捷這個Barracuda 7200.11的1TB硬碟擁有相當不錯的效能呢?可惜在裝上外接盒之後,使用內附的USB或1394傳輸線都會讓硬碟的傳輸效能大幅度縮水(雖然比較上後者會好很多),這裡就讓筆者有點搞不懂啦!FreeAgent XTreme系列不是訴求於高效能的外接式硬碟嗎?如果僅是上面USB 2.0的傳輸效能的話,應該是連高效能的邊是沾不到吧!即使是傳輸效能表現比較好的1394介面,或許在外接式硬碟的市場上,還可以算是「高效能」的產品,不過如果是以硬碟本身的效能而言,那還是有蠻大的差距,難道FreeAgent XTreme系列所訴求的「高效能」是以USB 2.0的傳輸效能來比較的嗎?

以這個外接式硬碟擁有1TB這麼高的儲存容量來看,USB只能當作一個方便使用的傳輸介面而已,而1394則應該算是給蘋果族方便使用的傳輸介面,真正要算「高效能」的傳輸介面,恐怕還是要使用eSATA。或許eSATA介面現在仍然不是主流,所以廠商才會沒有附上eSATA傳輸線,不過一條傳輸線的價格應該不至於會讓產品售價變得貴的離譜吧!因此,如果使用者的電腦(不管是桌上型或是筆電)有支援eSATA介面的話,想要得到更棒的傳輸效能,那還是自備eSATA傳輸線吧!這樣在傳輸動輒以數十GB來計算的資料時,才比較不會等到睡著了。

除了這點之外,希捷這款FreeAgent XTreme 1TB外接式硬碟在測試過程中的整體表現算是相當不錯的,運作時的溫度並不會很高,手放在外殼上只會感到微溫而已,不過在拆掉外殼、實際測試硬碟本尊時,就會感到有一點熱度了,可見這個外殼對於硬碟本身在運作時的散熱,具有不錯的效果。如果你喜歡在網路上下載一大堆的資料,而且常常會把資料分享給親朋好友的話,希捷這款超大「肚量」的FreeAgent XTreme系列是方便實用的選擇之一。

最後附帶一提的是,筆者在試用過程中發現,這款外接式硬碟在使用1394傳輸介面與電腦連接時,一定要在作業系統內執行「安全地移除硬體」,如果只是直接將電腦關機,然後就切換到USB傳輸介面的話,電腦將會無法正確啟用外接式硬碟,這點跟使用USB傳輸介面很不一樣。為什麼筆者要特別提起這一點呢?想想看,使用者可能會因為1394的傳輸效能比較好而在自己的電腦上都是使用1394來與外接式硬碟連接,不過1394在個人電腦上畢竟不是主流的傳輸介面,當你興高采烈地將一堆儲存在這個外接式硬碟的資料要拿去分享給好友,卻發現好友的電腦上並沒有1394傳輸介面,然後你在關電腦之前又忘了在作業系統內執行「安全地移除硬體」,好友的電腦無法正確啟用這個外接式硬碟,那不就很嘔嗎?白跑一趟~所以如果你在這個外接式硬碟上是使用1394來與電腦連接的話,每當要把外接式硬碟取下外出攜帶使用之前,千萬要記得先在作業系統下執行「安全地移除硬體」,以免對方的電腦因為沒有1394、只有USB,而發生無法正確啟用這個外接式硬碟,令人很嘔的情況了。
