GIGABYTE在五六月時推出Intel新款中階晶片組,也就是現在最常見的搭配P45+ICH10的主機板
幾個月前推出的P45產品,也依照GIGABYTE的命名方式
DS3/DS4/DQ6為三個規格,近期也推出新系列EXTREME的產品線

GIGABYTE隨著第三代超耐久技術的推出,誕生的全新命名UD3產品線
這方面的技術首先應用在P45晶片上面,登場的UD3系列目前共有三款
依價格與規格由低到高的順序為UD3/UD3R/UD3P

此回入手GIGABYTE GA-EP45-UD3P
與UD3R不同的地方在於UD3P有雙網路以及多一根PCI-E X8插槽,可支援ATI CrossFireX雙顯示卡技術

先看產品外包裝
包裝上強調第三代超耐久技術.DDR2 1366+與PCB使用2OZ的搭載


外包裝背面也有更詳細的功能介紹

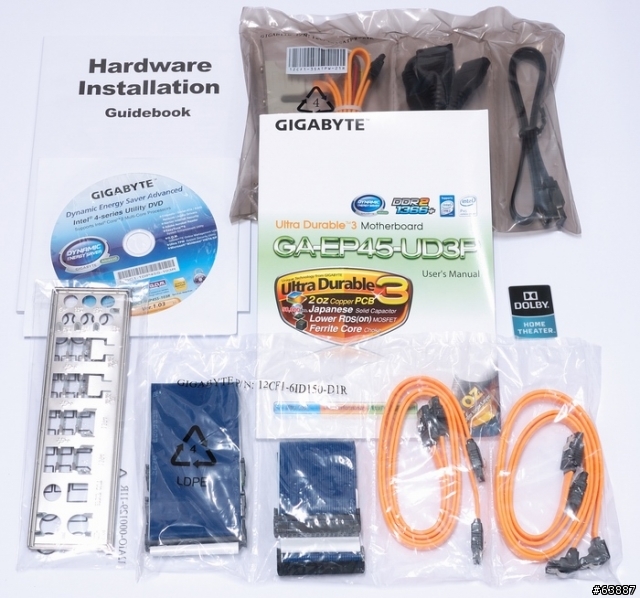

內附的配件
安裝與使用說明書.相關線材.IO檔板.eSATA擴充檔板
有附上平行與垂直兩種方位的SATA線,以免會阻礙到高階VGA的安裝

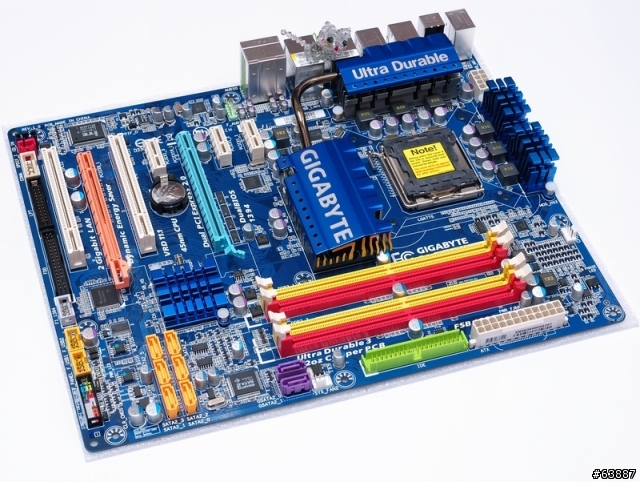

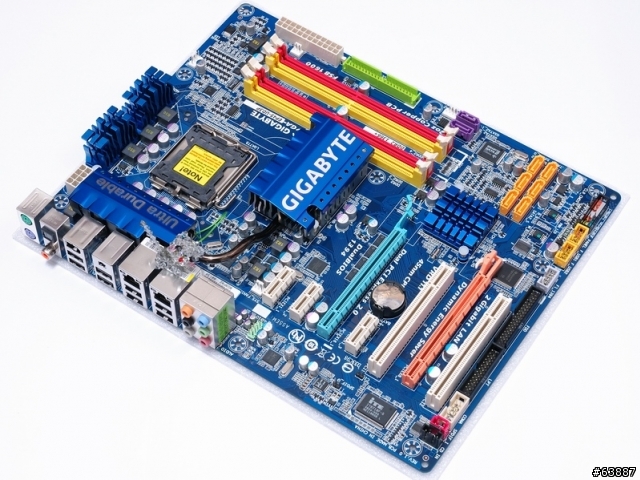

GIGABYTE GA-EP45-UD3P本體

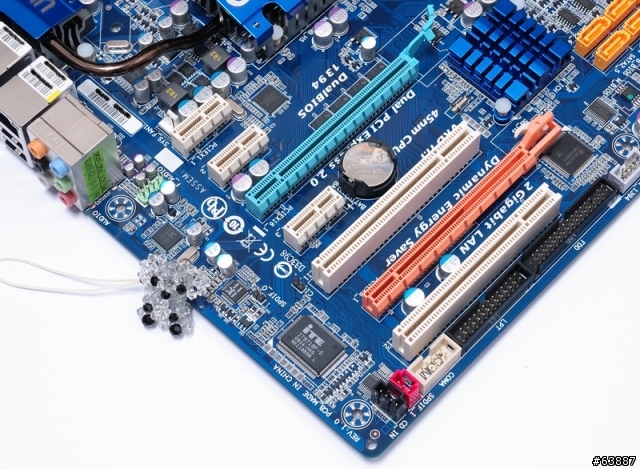

主機板左下
1 X PCI-E X16(藍色插槽)
1 X PCI-E X8(橘色插槽,搭配藍色插槽可運作CrossFireX X8+X8)
3 X PCI-E X1
2 X PCI
Realtek 8111C為網路晶片,支援Teaming技術(網路匯整功能)
Realtek ALC889A,支援7.1聲道與High Definition Audio技術,更有雙聲道模擬杜比音效的新功能

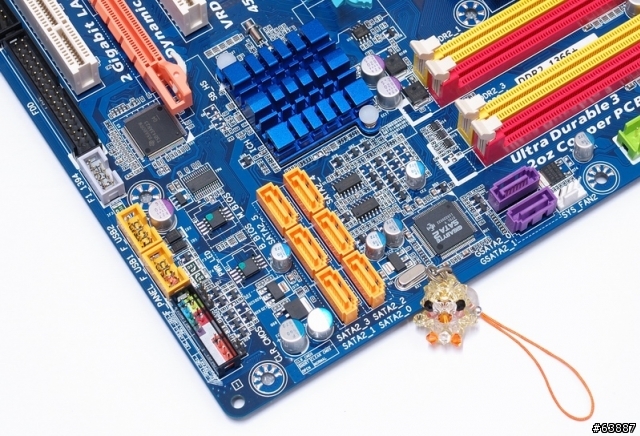

主機板右下
6 X SATAII(南橋ICH10R提供,支援SATA RAID 0, RAID 1, RAID 5及RAID 10功能)
2 X SATAII(JMicron 368提供)
1 X Floppy
Dual BIOS雙重保護


主機板右上
4 X DIMM DDR2,支援800/1066/1366,1366屬於特殊規格
1 X IDE(JMicron 368提供)
附近為24Pin電源輸入

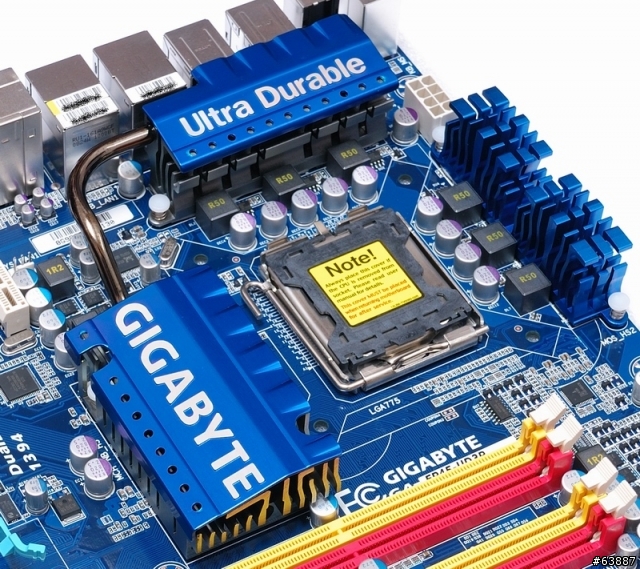

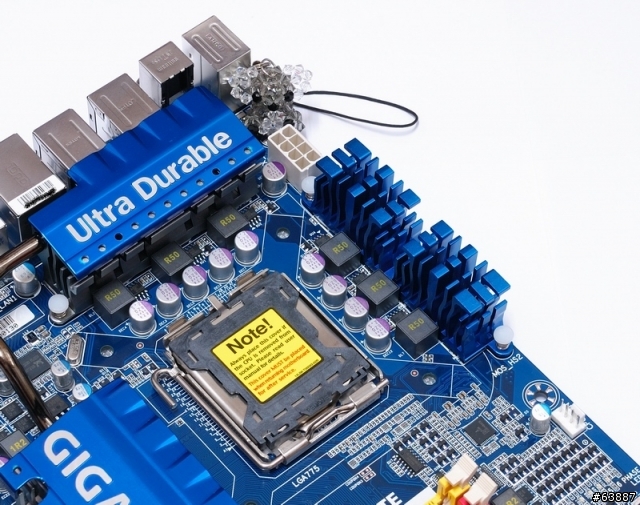

CPU供電區域,使用6相供電,並支援動態節能技術
最新的VRD11.1供電標準,搭配Intel E0的CPU,發揮Intel最新節能技術

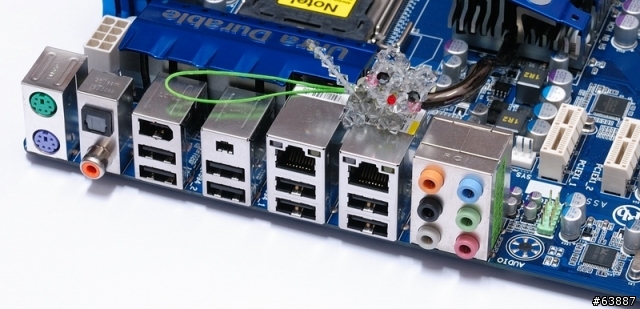

IO部份
8 X USB 2.0
2 X RJ-45網路孔
1 X S/PDIF 光纖/同軸輸出
1 X IEEE 1394a


熱導管散熱模組
雖然不是一般常見的銅製或是鋁製噴上紅銅顏色漆來做為配色
GIGABYTE使用藍色加上鐵灰的搭配,整體質感還不錯

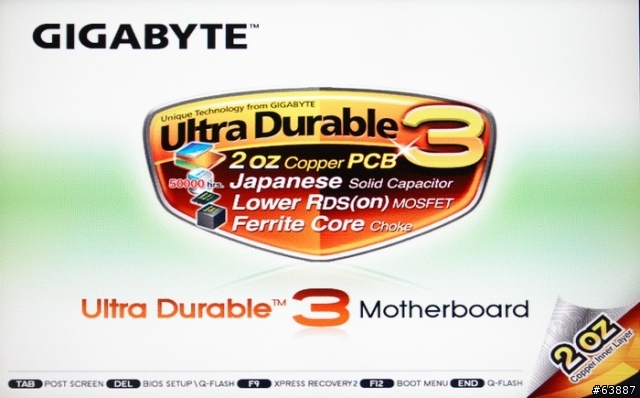

開機畫面

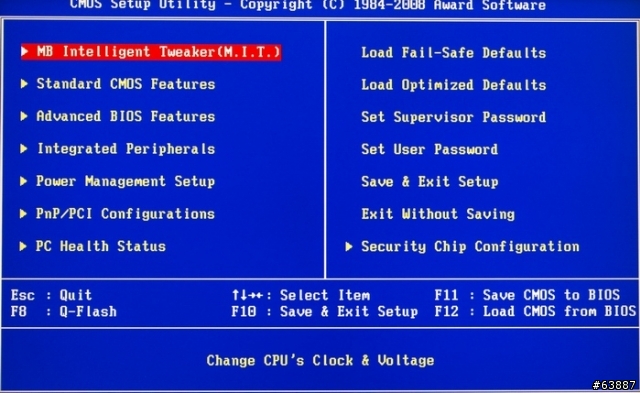

BIOS主頁面

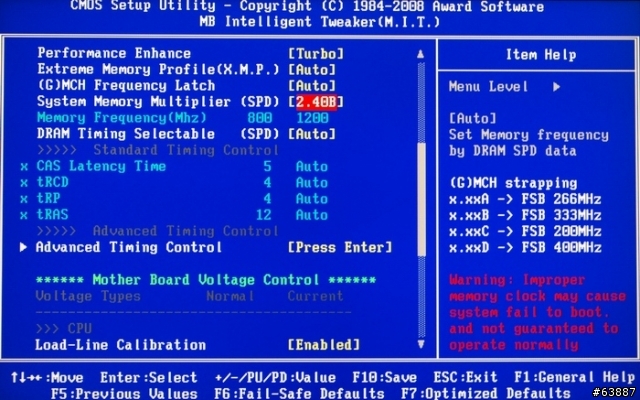

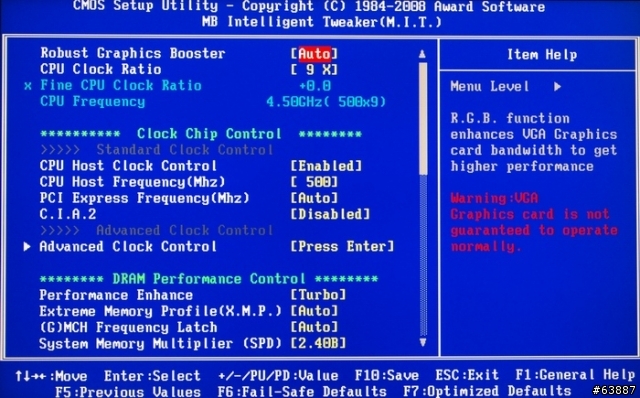

M.I.T.超頻/效能選項頁面

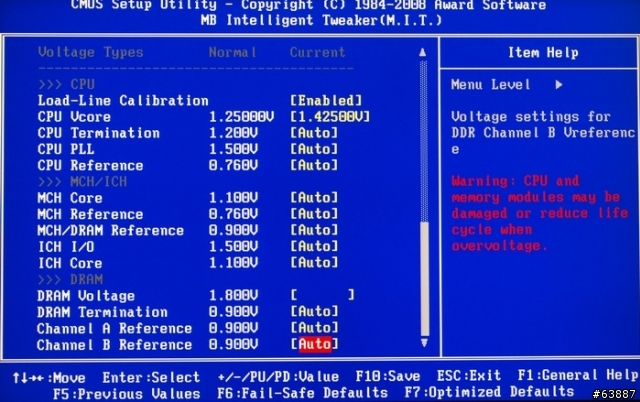

電壓選項
Load-Line Calibration 減少CPU掉壓狀況
CPU Vcore 0.5000~2.30000V
CPU Terminatin 1.100~1.700V
CPU PLL 1.050~2.810V

MCH Core 0.850~2.000V
MCH Reference 0.690~1.230V
ICH I/O 1.050~2.310V
DARM Voltage 1.450~3.040V
DRAM Termination 0.970~1.665V


進階CPU選項

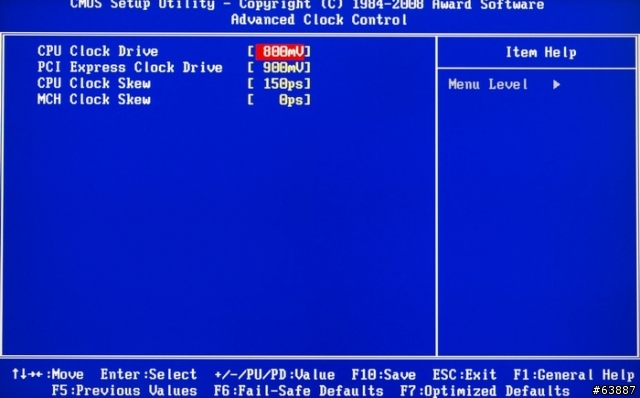

CPU Clock Skew可以在50~200ps調整讓雙核CPU達到更高的外頻

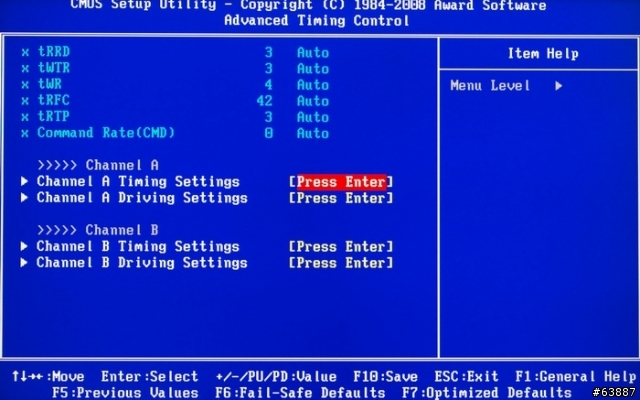

進階DRAM選項

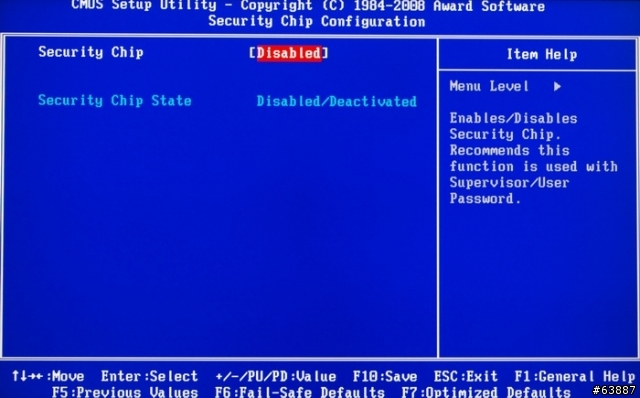

Sercuity Chip Configuration

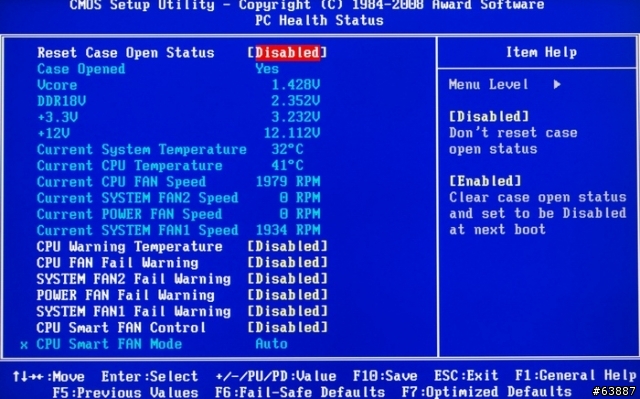

PC Health Status



測試平台
CPU: INTEL Core 2 Duo E8400/Quad Q8200
MB: GIGABYTE GA-EP45-UD3P
DRAM: CORSAIR Dominator TWIN2X4096-8500C5D/TWIN2X2048-10000C5D
VGA: MSI HD4670 512MB
HD: Seagate 7200.10 320GB
POWER: Corsair HX1000W Modular Power Supply
Cooler: Thermaltake BigTyp VP/JETART Nano Diamond


CPU方面
E8400 E0雙核心

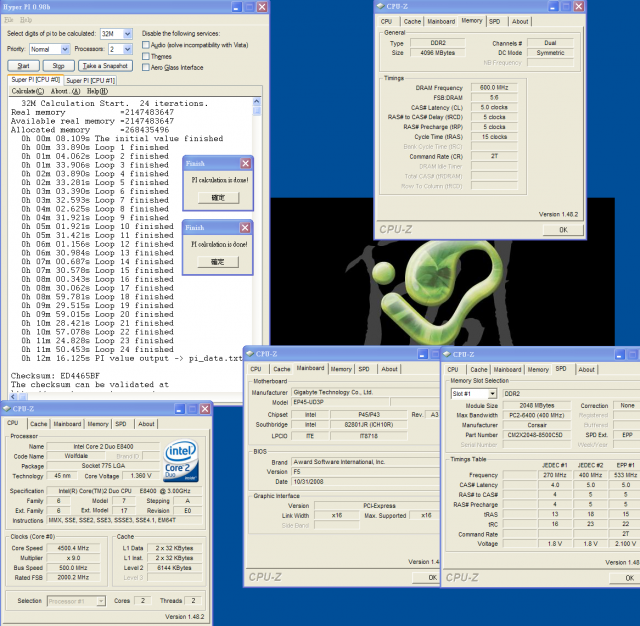

CPU 500 X 9=>4500Mhz
DRAM DDR2 1200 CL5 5-5-15
2 X SUper PI 32M

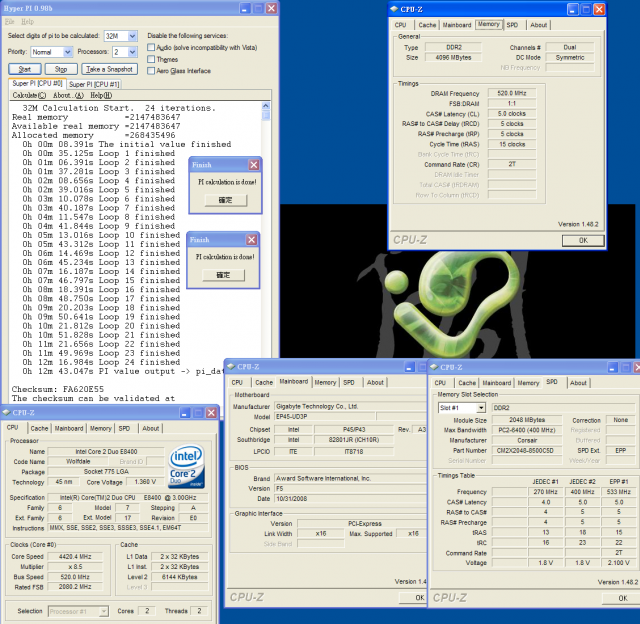

CPU 520 X 8.5=>4420Mhz
DRAM DDR2 1030 CL5 5-5-18
2 X SUper PI 32M

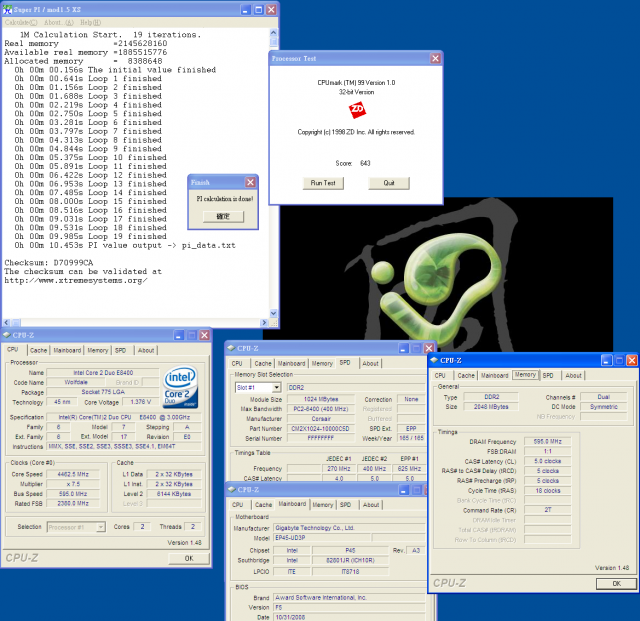

CPU 595 X 7.5=>4462.5Mhz
SUper PI 1M


雙核心超頻若CPU體質夠佳的話,全晶片組電壓設定在Auto,空冷也可以達到580~610Mhz的水準
不過在550Mhz以上時的穩定度方面,還是有再加強的空間

Q8200 M1

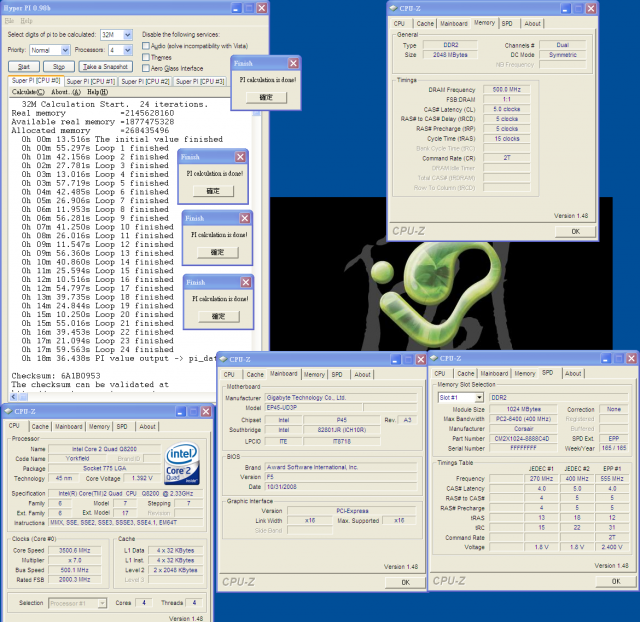

CPU 500 X 7=>3500Mhz
DRAM DDR2 1200 CL5 5-5-18
Hyper PI 32M

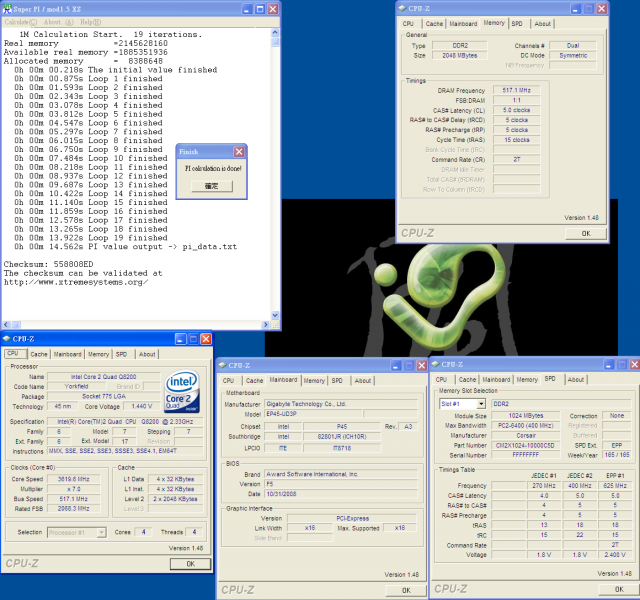

517Mhz
SUper PI 1M


四核外頻方面表現很優秀,在P45主機板上屬於頂尖的水準
尤其能上500Mhz穩定的P45 MB不算多見,517Mhz的極限也差不多是此Q8200的極限


DRAM方面
2GBX2 CORSAIR Dominator TWIN2X4096-8500C5D

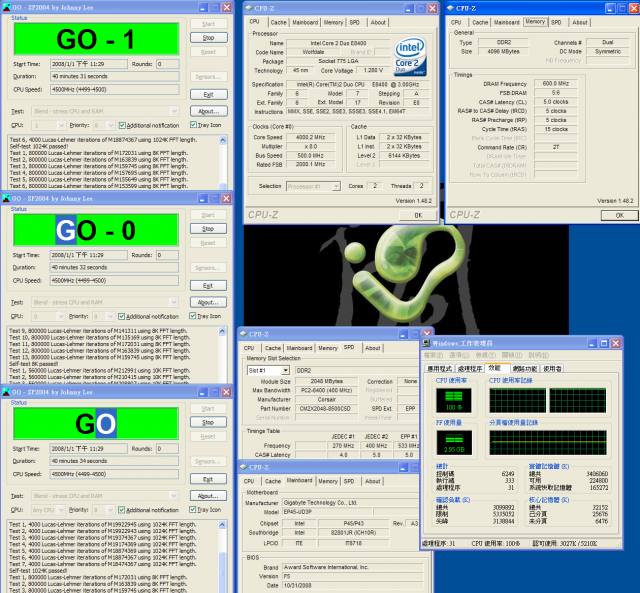

CPU: 500X8=>4000Mhz
DRAM: DDR2 1200 CL5 5-5-15 2.1V

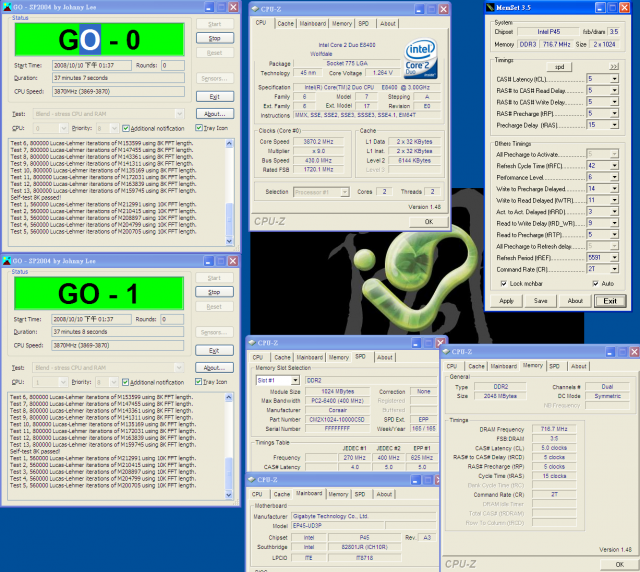

SP2004 3 X Blend模式,2.95GB穩定


DDR2 1240 CL5 5-5-15 2.1V
EVEREST Memory Benchmark



1GBX2 CORSAIR Dominator TWIN2X2048-10000C5D
DDR2 1433 CL5 5-5-15 2T 2.5V
2 X SP2004 Blend模式穩定


CPU 450 X 9=>4050Mhz
DRAM DDR2 1500 CL5 5-5-15 2T 2.5V
EVEREST 10237MB/s

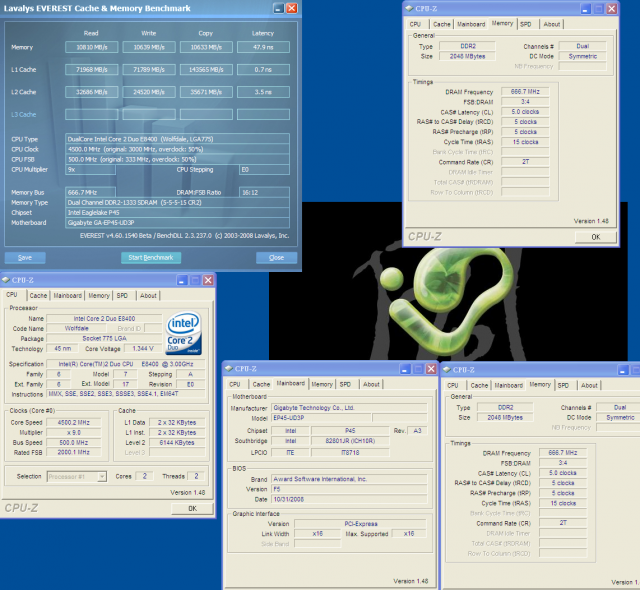

CPU/DRAM 500/1333
EVEREST 10810MB/s


CPUZ認證 DDR2 1500 CL5 5-5-15


UD3P在DDR2超頻能力上也非常亮眼,電壓在2.4~2.5V左右,就可以達到DDR2 1333~1500高水準時脈
這在到目前所能看到的DDR2晶片組中,稱得上將DDR2帶入更高的時脈領域


3D方面
搭配MSI 4760 512MB OC做測試
CPU 500 X 9=>4500Mhz
DRAM DDR2 1200 CL5 5-5-15 2T
VGA 833/2250

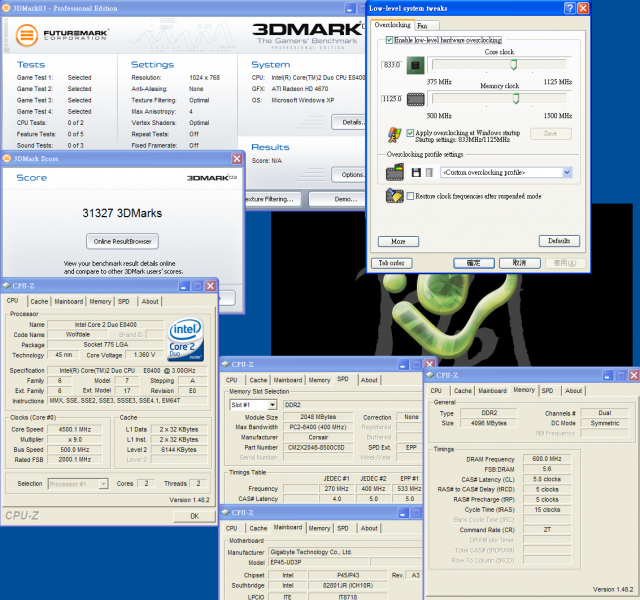

3DMARK2003

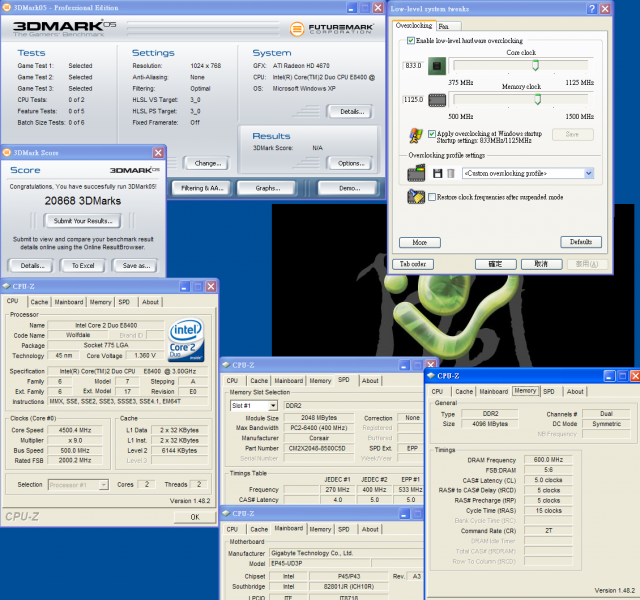

3DMARK2005

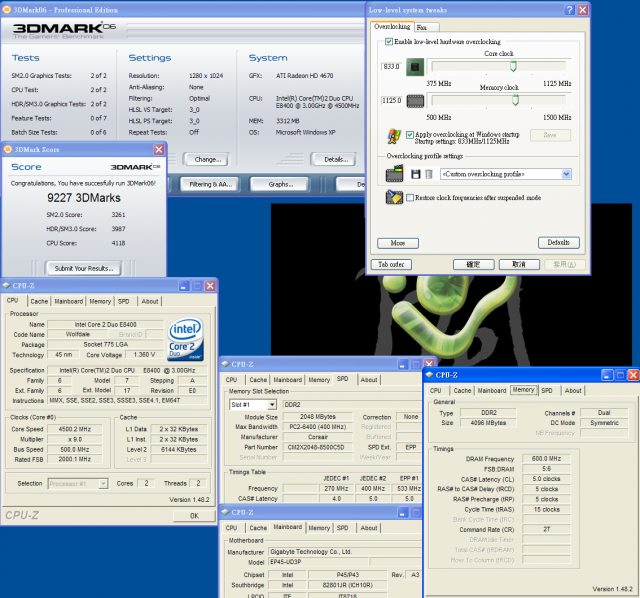

3DMARK2006

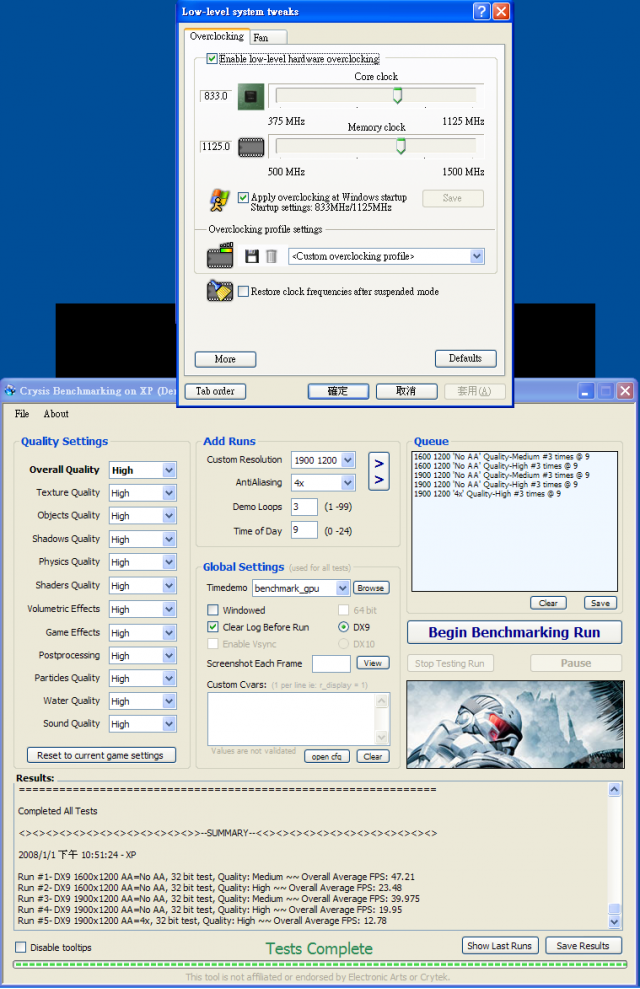

Crysis Benchmark


4670搭配上4.5G的E8400與DDR2 1200的DRAM,跑起來效能又更高了
不愧是目前C/P值很高的100元美金門檻之VGA


GIGABYTE GA-EP45-UD3P總結
優點
1.UD3系列,三款P45價位落在130~160美金左右,相當超值的P45產品
2.全日系固態電容,熱導管用料與設計質感不錯
3.BIOS方面電壓範圍廣泛外,BIOS選項方面非常豐富
4.IO配置有雙網路.1394.8個USB 2.0,也支援ATI CrossFireX X8+X8
5.超頻方面,四核心外頻高達500Mhz以上與DDR2極限時脈也有1433穩定的高水準
6.6相供電,支援Intel最新VRD11.1供電標準,搭配自家DES軟體更替耗電量做更有效的控制
7.OS下有功能眾多的EasyTune6可以使用

缺點
1.雙核心CPU在高外頻穩定度有加強的空間
2.DDR2 DIMM的顏色與MB本體藍色不是很相配

效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★★☆

GIGABYTE此回推出的全新產品線UD3系列,用料方面強調Ultra Durable3
2OZ技術,雖然沒有詳細去了解到底可讓PCB降溫多少,不過如果價格沒有因此而增加
個人認為大多數的USER都可以接受加料不加價的設計,當然用料是永遠不嫌多的

GA-EP45-UD3P價位落在5000元台幣以下,也大約美金160美金左右
以這樣的用料水準,堪稱是目前這個價位以下用料最好的P45主機板
超頻方面也相當簡單,幾乎大多數的超頻只要使用全Auto,在依CPU/DRAM體質加電壓即可達成
這樣的產品價位在四核心/DDR2超頻方面也有高水準的演出
不過在雙核心高外頻穩定度有再加強的空間,也是唯一較美中不足的地方

P45+DDR2的組合,應該是目前最超值的中階架構的選擇
此系列的GIGABYTE UD3都擁有用料佳.超頻夠水準,價位也超值的優勢
若預算在4000~5000元台幣(130~160美金),GIGABYTE UD3是可以列入考慮的一款超值P45產品
