在上一篇跟大家分享的文章裡:[分享]BenQ邁進小筆電市場的最新之作-JoyBook Lite U101試用,筆者在回文中有提到如果可以向BenQ借到經過原廠測試認證過的SSD,入手之後會再另寫一篇SSD的試用心得來跟大家分享。而筆者也不負眾望,終於順利拿到BenQ打算在明年初才準備推出的SSD產品,不過也正因為如此,筆者拿到的SSD還是屬於工程樣品階段的產品,所以別說是沒有任何的產品包裝,連SSD本身也都還是裸卡,不知道未來BenQ在正式推出SSD產品之後,會以什麼樣的方式來包裝銷售?


好吧,既然是搶先試用,裸卡當然也是照樣給他拚下去的啦~


外觀檢視

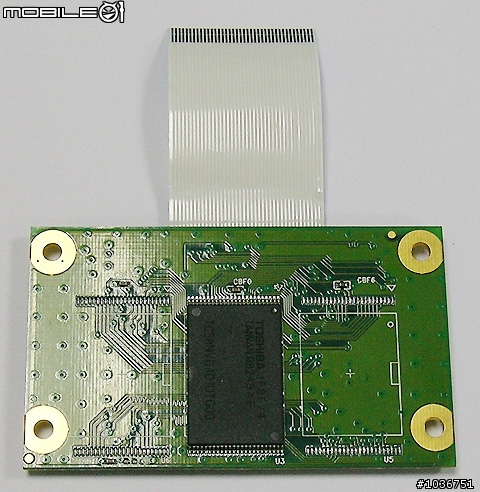

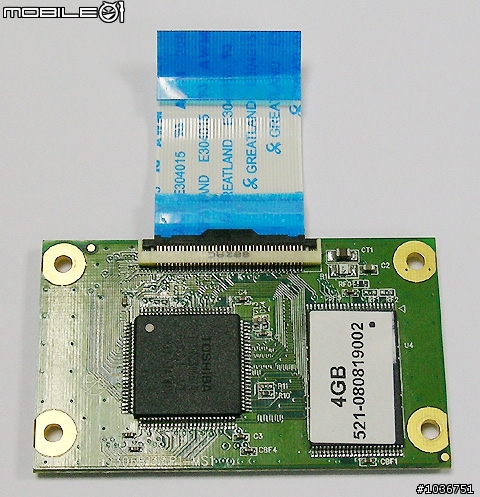

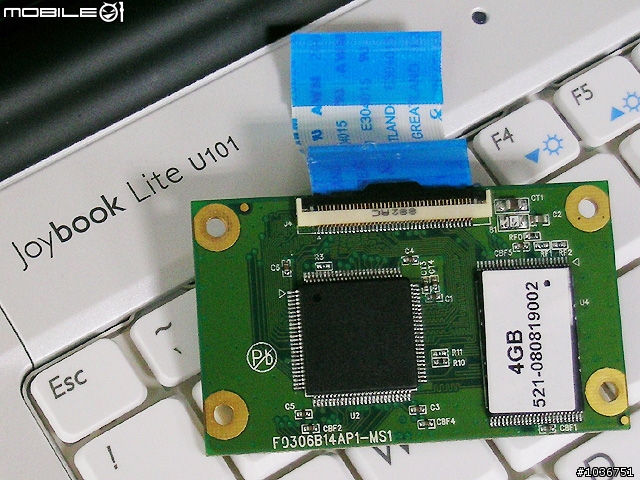

下面兩張圖就是BenQ用來搭配這一款Joybook U101小筆電的SSD固態硬碟的正、反面特寫(以有貼標籤貼紙的那一面當作正面),說實在的,不管怎麼看,裸卡看起來真的沒有任何一點有「硬碟」的樣子,不過我猜一般的SSD產品如果把外殼拆開之後,長的樣子大概也就差不多是如此了,只是尺寸大小、傳輸介面可能不太一樣而已。在前一篇的回文中,有大大說明U101採用的SSD傳輸介面叫做ZIF PATA,而在下圖中,SSD的排線(看起來還真是像IDE的排線)BenQ工程師事先已經幫筆者安裝好了,省下筆者一道安裝排線的步驟。

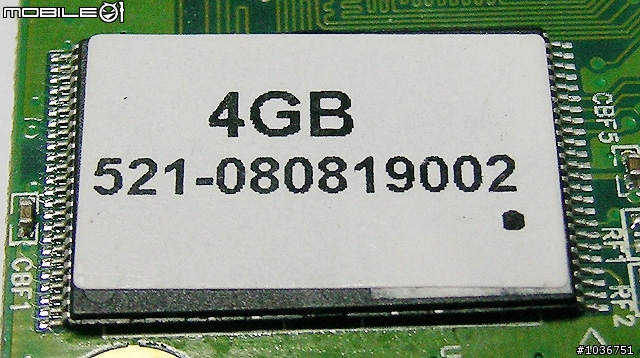

下圖就是SSD正面所貼的那一張標籤貼紙,上面註明了這一款SSD的產品容量為4GB,下面的編號應該是BenQ內部的產品編號。坦白說,4GB的固態硬碟容量還真是太少了點,先不論BenQ對於這款產品的市場定位如何,畢竟U101可以讓傳統硬碟與SSD並存是BenQ在這款小筆電上所強調的重點之一,應該會有不少使用者會想要將SSD當做作業系統的硬碟,而傳統的硬碟則是當作資料儲存硬碟,4GB的容量別說是根本裝不下Vista,連XP作業系統加上一堆更新、驅動程式之後,其實也還是蠻緊迫的,除非是搭配以Linux為基礎的其他作業系統,不然4GB的容量實在是不太可能用來當做作業系統的硬碟(難不成要換回98、ME)。當然,這是目前筆者所拿到的先期產品,或許未來BenQ正式推出的SSD固態硬碟會有更高容量的版本給消費者選擇也說不定。

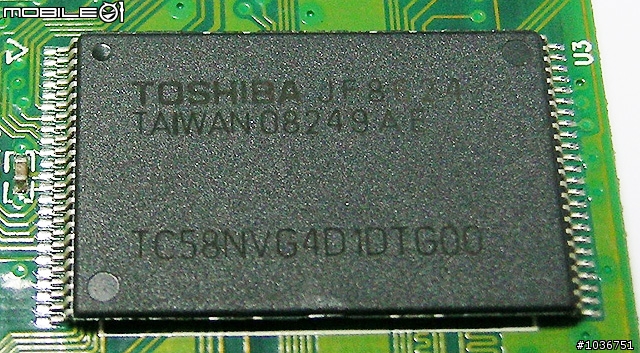

在上面的標籤貼紙之下,覆蓋的應該是這款SSD所使用的記憶體晶片,而反面還有另一顆記憶體晶片,所以標籤貼紙就讓它保持原狀吧!由下圖可以看到這個記憶體晶片是Toshiba的產品,晶片上面的編號印刷有好幾組,不過正確的記憶體晶片編號是最下面的TC58NVG4D1DTG00,因為利用這組編號到Google大神上搜尋,可以在Toshiba的官方網站上查到這一個記憶體晶片的相關資料。根據官方網站上的資料顯示,這個記憶體晶片是屬於MLC的NAND Flash產品,它的單顆記憶體晶片容量為16Gb(2GB),採用56奈米的製程。看到MLC,想必大家應該會猜想這款SSD固態硬碟的傳輸效能不會很好,這一點各位網友可以先有心理準備,不過還是等到後面的效能測試再來看實際的測試數據吧~

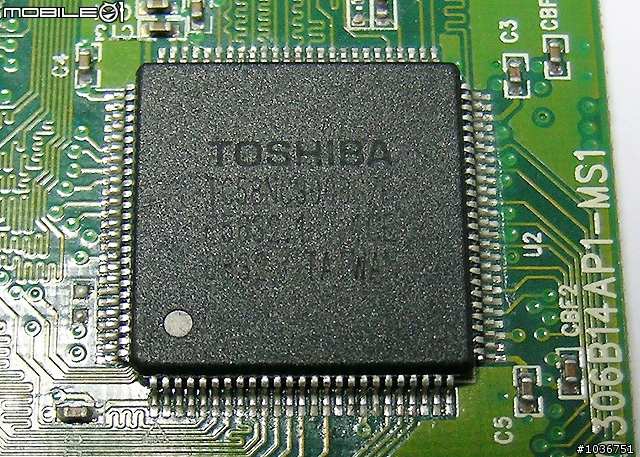

SSD裸卡的正面還有另一顆晶片,如下圖所示,這一顆晶片也是Toshiba的產品,不過看起來與上面的記憶體晶片型式不同,應該是這款固態硬碟的控制晶片,但由於晶片上面的編號印刷實在太不清楚了,所以只好請對這方面比較有研究的大大來幫忙解說一下囉~



實機安裝

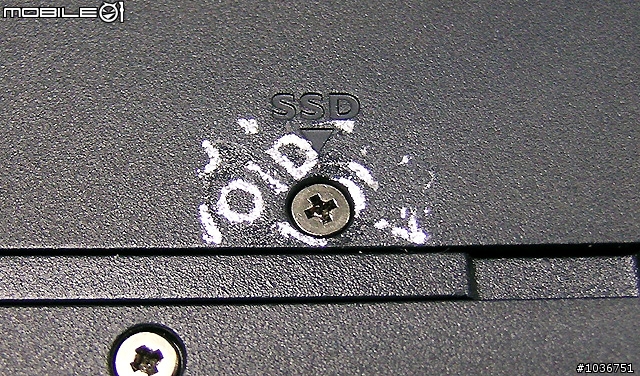

接下來就要來實際安裝這一個SSD裸卡了,如同筆者在前一篇介紹U101小筆電時提到的,U101在機身底部的SSD安裝位置,保護蓋上面有貼一塊禁止破壞的保固貼紙,所以要安裝這塊SSD裸卡首先當然得先把這一塊保固貼紙撕下來,而撕下來之後的樣子就會如同下圖一樣,在原本的保固貼紙位置會有一些防止使用者自行撕開毀壞的設計。針對這部份的保固問題根據筆者的瞭解,這一塊保固貼紙主要是用來對內部的SSD固態硬碟做保固,就如同貼在硬碟位置的那一塊保固貼紙一樣,主要也是用來對內部的硬碟做保固,如果使用者自行撕開保固貼紙的話,原則上只會影響內部裝置的保固條件,對於筆電本身的保固並不會有任何的影響,所以這樣看來,如果使用者購買的U101小筆電是沒有內附SSD固態硬碟的版本的話,那應該可以放心安裝自行採購的SSD產品了。不過話說回來,萬一使用者不小心在安裝SSD時把U101弄傷了,甚至是導致系統發生故障的狀況,那這個保固又該怎麼算呢?唉呀~保固真是個麻煩的問題啊~

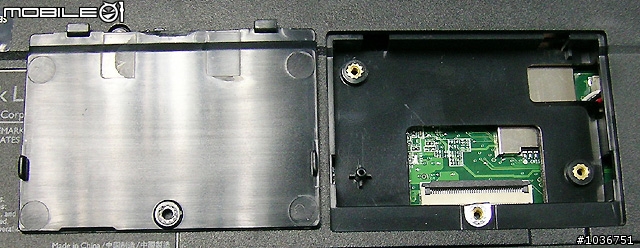

下圖就是將保護蓋拆開之後的SSD安裝槽的樣子,目前市面上販售的U101小筆電在這裡應該都是空的。而在進行安裝SSD固態硬碟之前,建議使用者一定要先將筆電上的電池取下,以避免因不小心過電而發生不幸的事件。

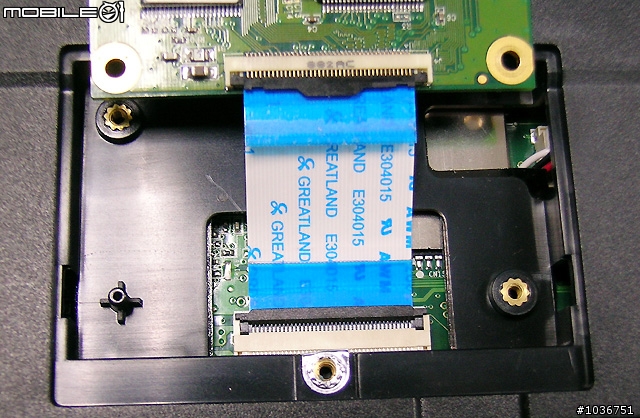

由於筆者拿到的SSD裸卡BenQ工程師已經事先把排線安裝好了,所以這裡只要將排線的另一端安裝到U101的SSD安裝槽的插槽上就行了。(建議使用者事先準備小夾子或是一字起子之類的小工具來安裝會比較方便。)

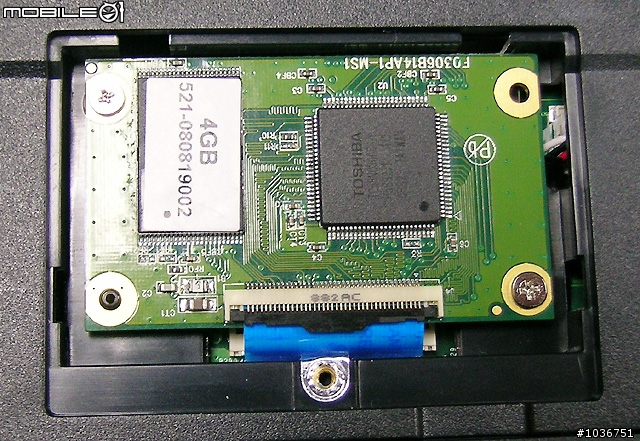

排線安裝好之後,讓SSD裸卡四個角落上的小圓孔對準用來固定這塊SSD裸卡的螺絲孔位置,然後將內附的兩個小螺絲鎖在左上及右下兩個固定用的螺絲孔位置,下圖就是鎖好螺絲之後的樣子。之後當然就是把保護蓋蓋回去、鎖上螺絲、再把保固貼紙貼回去,不過這部份我想大家應該都很清楚了,這裡就不用再拍照說明囉~

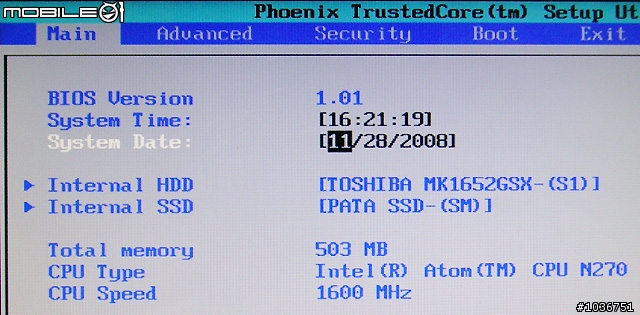

硬體安裝完之後,先開機進入BIOS來查看一下,在下圖的BIOS主畫面中,果然在原本的硬碟(Internal HDD)下方多出了一個Internal SSD裝置。

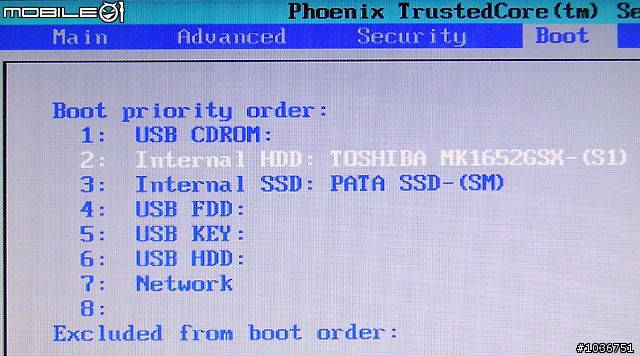

再切換到Boot頁面,在這裡可以看到與主畫面一樣,Internal SSD的位置上出現PATA SSD-(SM)的裝置了,使用者在此可以切換開機裝置的順序。

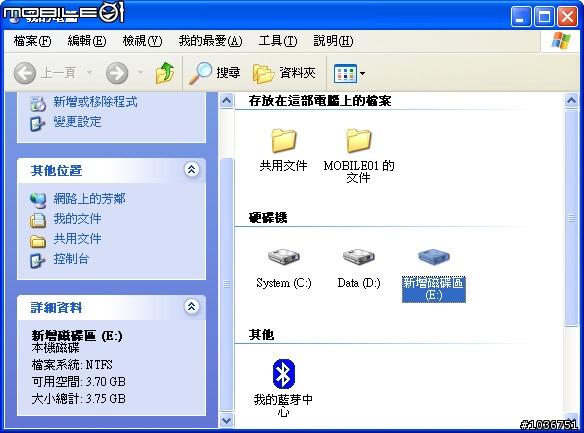

最後再進入作業系統內進行確認,打開「我的電腦」,在下面的視窗中可以看到多了一個「新增磁碟區」。

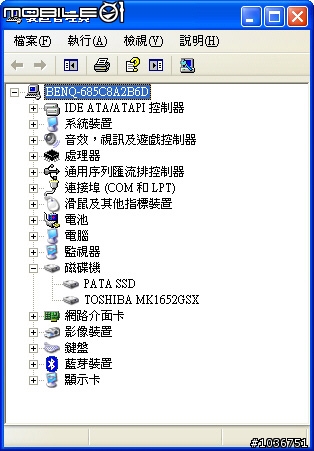

而在裝置管理員的畫面中,也可以看到磁碟機的項目多了一個「PATA SSD」的裝置。確認完畢之後,這一個SSD固態硬碟在U101小筆電上的安裝程序也就圓滿完成了。



效能測試

硬體安裝完成,在作業系統內也確認完畢,接下來當然就是要來試試看BenQ這一款SSD固態硬碟的效能表現到底如何囉?這次筆者所使用的測試軟體一共有四套,包含了HD Tune Pro 3.10、PC Wizard 2008、Sandra 2009以及HD Tach 3.0.4.0等。不過就如同前面在介紹這一款SSD產品時曾經提過的,大家要先有心理準備,因為這一款固態硬碟是採用MLC的NAND Flash產品,所以可想而知,它的效能表現並不會好到哪裡去,因此...算了,廢話還是不多說了,大家直接看測試結果吧~

HD Tune Pro 3.10

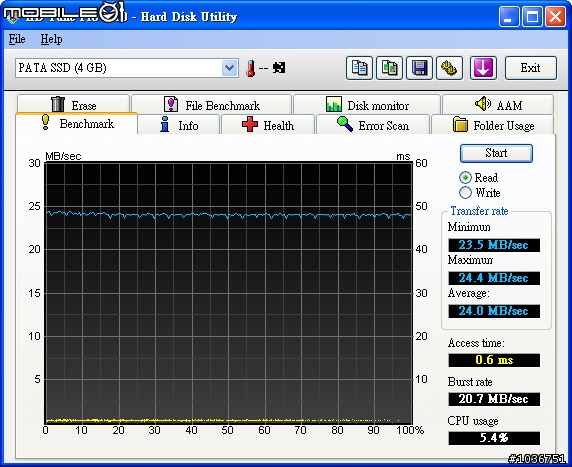

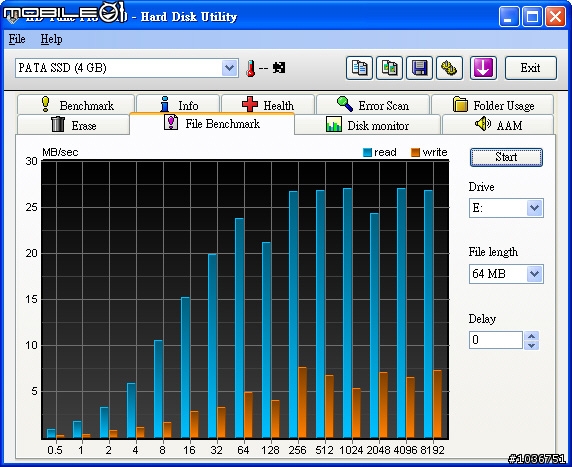

在HD Tune Pro 3.10軟體的測試中,由下圖可以看到它的測試曲線與一般的USB隨身碟的測試曲線很像,都是屬於平穩的類型,不會有傳統硬碟在內圈、外圈時傳輸效能有那麼大的差異,而在存取時間部分(Access time),這款固態硬碟得到的時間為0.6毫秒,遠勝於一般的機械式硬碟,這可算是固態硬碟的特性之一,畢竟固態硬碟不需要磁碟讀取臂加讀取頭在那邊移來移去地存取資料。但是,使用MLC晶片可以說已經注定了這款固態硬碟的命運,不管是讀取效能測試或是File Benchmark的64MB File length測試,這個固態硬碟的讀取傳輸率都只有二十多MB/s而已,如果以讀取效能測試得到的24MB/s平均讀取傳輸率來換算成一般記憶卡的傳輸倍速的話,則是160倍,這樣的傳輸速度或許在記憶卡市場上還可以被多數的消費者接受,然而如果要當作硬碟的話,實在是太慢了點。




PC Wizard 2008

下圖是PC Wizard 2008測試得到的循序讀取與循序寫入的資料傳輸效能,分別是33.49MB/s與13.8MB/s,如果要與U101小筆電原本搭配的Toshiba MK1652GSX硬碟相比的話,那真的是天差地遠了。


Sandra 2009

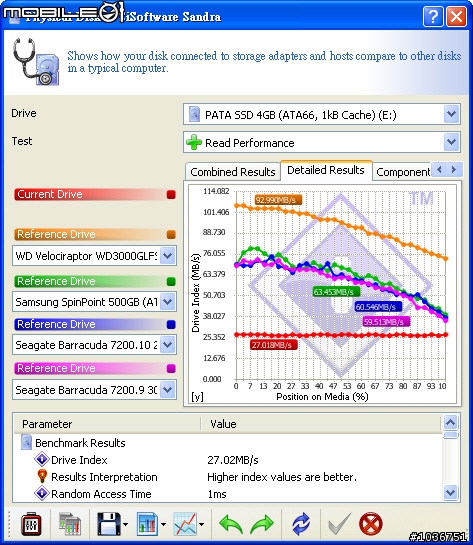

再來看到的是Sandra 2009的實體硬碟效能測試,與HD Tune Pro 3.10一樣,這裡得到的讀取傳輸率也是只有二十多MB/s而已。


HD Tach 3.0.4.0

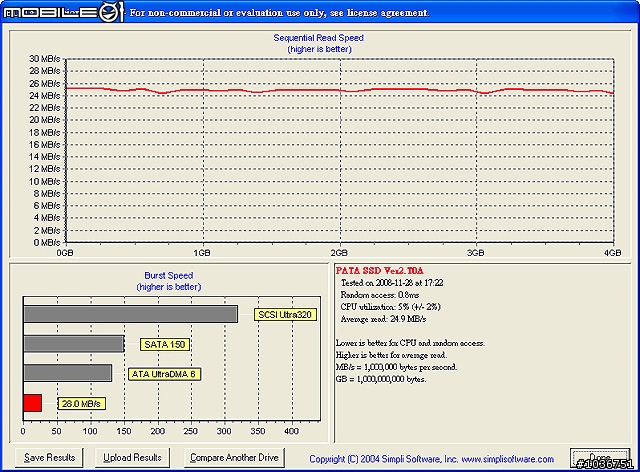

至於HD Tach 3.0.4.0的測試結果,測試曲線與HD Tune Pro 3.10軟體差不多,都是屬於平穩類型的,而得到的平均讀取傳輸率當然也是只有二十多MB/s,真的是很慢啊...



XP作業系統安裝試用

原本筆者對於本篇分享的打算是到上面的效能測試為止,不過後來回心一想,反正這台小筆電還有一兩天的時間才要歸還,而這個固態硬碟再怎麼說容量也還有4GB,安裝XP作業系統應該還可以吧,這部份想必有不少網友也想要瞭解一下,所以筆者接下來就再進行XP作業系統的安裝程序,順便試試看這款固態硬碟當作系統硬碟的實際表現究竟會如何?筆者在這裡的XP作業系統安裝過程與上一次跟大家分享的這一篇:「技嘉M912V之Windows Vista、XP安裝教學Step By Step」是一樣的,所以這裡就不再重複了,麻煩有需要瞭解的網友們再爬一下文喔~

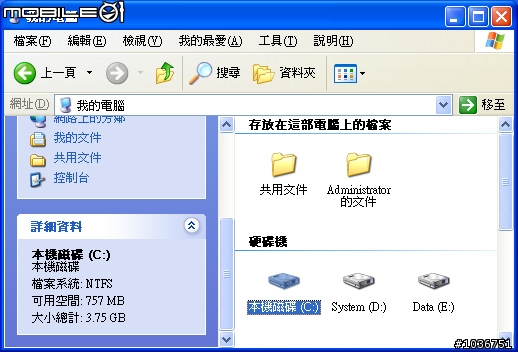

而整個安裝過程坦白說,還真讓筆者有點後悔做這個決定,因為實在太花時間了,從早上大概十點半一直安裝到下午約四點半才安裝完畢,包含安裝XP SP1作業系統,從SP1升級到SP3、DirectX程式的更新,U101小筆電各個驅動程式的安裝等,扣除掉中間筆者出去吃飯大約半小時的時間,總共大約花了五個半小時才安裝完驅動程式,連U101小筆電驅動程式光碟內附的應用程式都還沒安裝勒,實在是出乎筆者的意料之外~而安裝完成之後,當做作業系統硬碟的4GB SSD也只剩下757MB的容量而已(XP預設安裝模式),這也是為什麼筆者不安裝驅動程式光碟內附的應用程式的原因之一,如此才有足夠的容量來安裝效能測試軟體。


當然,對於一些厲害的使用者來說,可以利用一些方法將XP作業系統瘦身,讓當做作業系統硬碟的4GB SSD能夠多出一些可用的容量,不過個人覺得這畢竟是治標不治本的手段,如果BenQ將來可以推出8GB、16GB、甚至是更高容量版本的SSD固態硬碟的話,相信當做作業系統硬碟的容量不足問題馬上就可以得到有效的解決。

實際的效能測試部分,除了上面的HD Tune Pro 3.10、PC Wizard 2008、Sandra 2009以及HD Tach 3.0.4.0等四套軟體之外,既然已經把這個固態硬碟當做作業系統硬碟了,自然也要使用PCMARK 05來測試一下系統的整體效能到底會有怎麼樣的變化囉~

HD Tune Pro 3.10

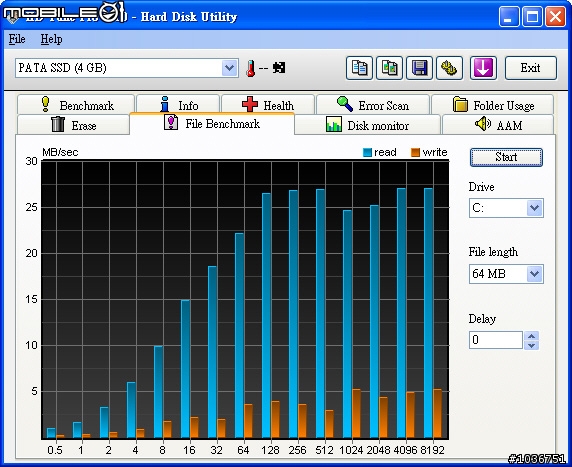

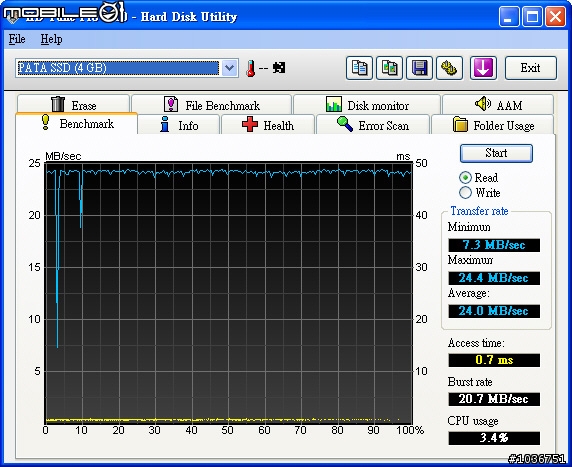

這裡先看到的是HD Tune Pro 3.10的測試結果,大致上來說,下面的兩張測試圖與上面的測試結果並沒有太大的變化,畢竟這只是單純測試硬碟的傳輸效能,當做作業系統硬碟或是一般硬碟在傳輸效能上並不會有很大的差異。




PC Wizard 2008

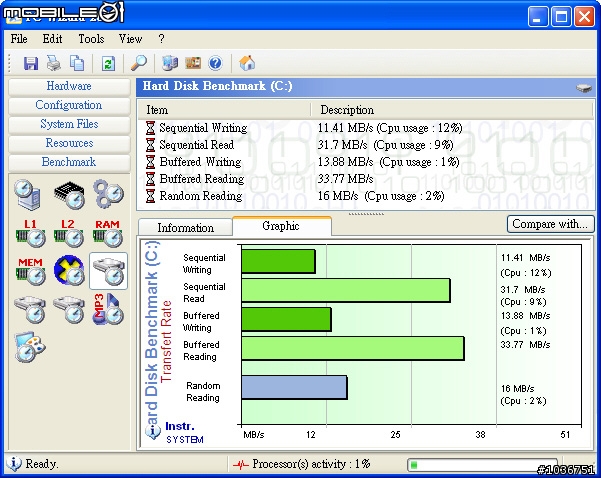

同樣的,在PC Wizard 2008的硬碟效能測試中,得到的循序讀取與循序寫入的資料傳輸效能比上面的測試數據只稍稍低了一點點,還可以算在合理的誤差範圍之內。

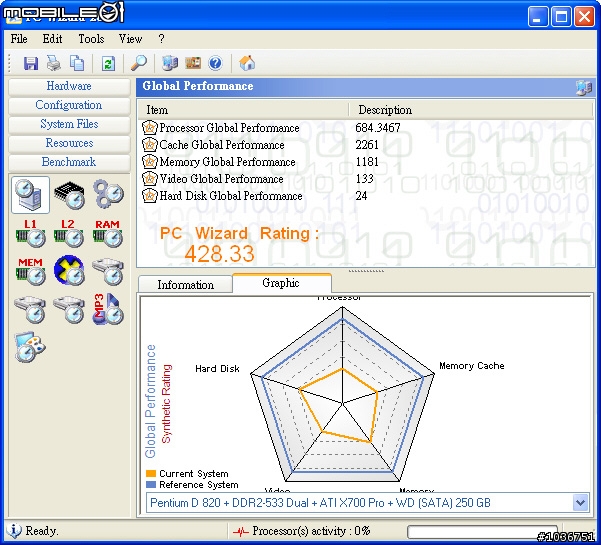

不過在Global Performance項目的測試中,如果將測試結果拿來與之前筆者測試U101小筆電的測試結果相比的話,可以很明顯地看到由於硬碟的Hard Disk Global Performance項目的成績由之前的70大幅地滑落到24,所以也導致了PC Wizard Rating的成績由先前的431.58降到428.33。


Sandra 2009

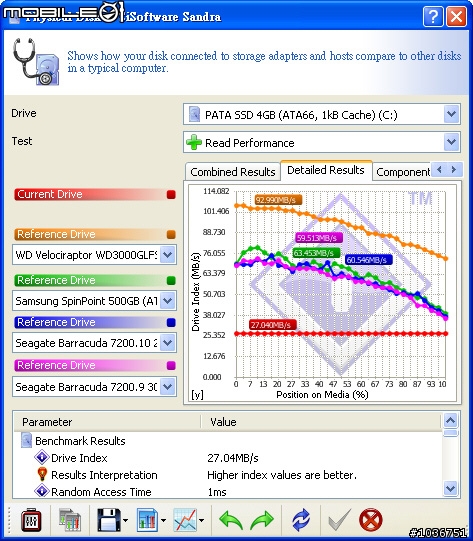

Sandra 2009的實體硬碟效能測試結果與HD Tune Pro 3.10一樣,並沒有太大的差別。


HD Tach 3.0.4.0

單純用來測試硬碟傳輸效能的HD Tach 3.0.4.0與上面的測試軟體一樣,測試成績也不會有太大的變化。


PCMARK 05

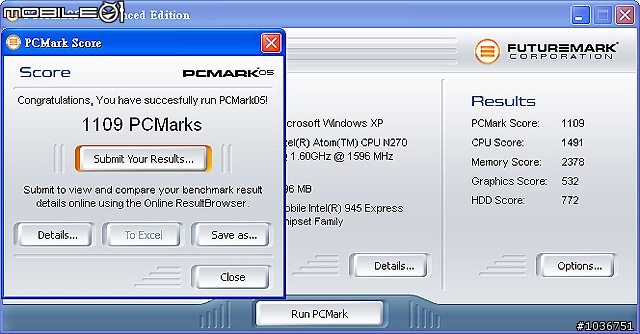

再來看到測試系統整體效能的PCMARK 05,如同筆者在前一篇曾經說過的,這裡的測試需要使用外接式螢幕,螢幕的解析度筆者也是設定成跟上次一樣的1024 x 768。而下圖的測試結果與上次U101小筆電的測試結果相比,在細項的硬碟測試成績部分有如從半空中掉落到地面一般,從之前的4187大幅度地滑落到只剩下772,這樣的效能表現也導致測試系統整體效能的PCMark Score從之前的1474跌到1109,跌幅超過三成,相當沈重~


電池續航力測試

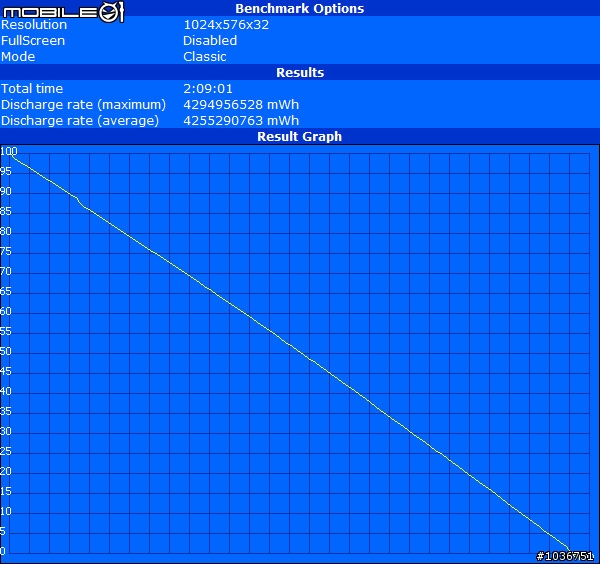

難道這款固態硬碟真的一點優點都沒有嗎?其實也不盡然,例如傳統硬碟比較怕的震動、碰撞問題,採用固態硬碟在這方面就會好很多。另一方面,固態硬碟的耗電量一般來說也會比傳統硬碟低一些,關於這部份筆者也是使用與上次相同的Battery Eater 05來進行測試(原本搭載的硬碟有先拆掉),測試設定當然也是一模一樣的,而得到的成績如下圖所示,電池的續航力大約為兩小時又九分鐘,比上次的測試結果多了約九分鐘的續航力,雖然看起來不多,不過這套測試軟體對於系統資源耗用比較大的部分是在處理器、顯示功能方面,所以如果平常是在文書處理、瀏覽網頁等使用環境下的話,電池的續航力應該有可能會再增加一些。



試用心得

經過這幾天的試用之後,坦白說,筆者對於BenQ準備採用這款只有4GB容量而且還是使用MLC晶片的固態硬碟來搭配U101小筆電,還真是搞不太清楚它的用意是在哪裡?如果是要拿來當作備份資料用的硬碟的話,4GB的容量應該是不用考慮了,市面上大容量的USB隨身碟現在已經都很便宜了,而且傳輸速度說不定還會比這款固態硬碟更快,如果要再考量到資料攜帶的方便性的話,毫無疑問,大容量的USB隨身碟絕對是勝出的一方。

如果要當做系統硬碟的話,這就又讓筆者霧裡看花了,姑且不論容量的問題,它的傳輸效能實在不是筆者要說的,真的有夠慢(不知道該不該用汽車和腳踏車來比喻...),安裝完XP作業系統以及測試軟體之後,有時要開啟程式,用觸控板去點選軟體的圖示,點選完之後會發現作業系統毫無動靜,甚至有時連滑鼠的游標都不能移動,然後只看到硬碟指示燈一直亮著,要等個幾秒到十幾秒,硬碟指示燈變暗或是變成閃爍的狀態,才看得到程式開始有動作。(有時等待的時間過久,筆者還會誤以為系統是不是當機了。)

雖然說每一家廠商在推出產品時都有考量到產品的市場定位,BenQ會想要採用這款4GB容量的固態硬碟來搭配U101,應該也是有考量到U101畢竟是一款小筆電,是屬於低價格的筆電產品,如果搭配的固態硬碟產品價格過高的話,可能不會被市場所接受。然而筆者以一個消費者的角度、並且已經先行試用過這款固態硬碟的使用者觀點來看,說真的,這款4GB容量的固態硬碟對於U101小筆電還真是一塊雞肋,真不曉得它可以用來做什麼?如果BenQ可以在固態硬碟內事先安裝例如Linux作業系統,然後系統裡面也預先安裝一些具備高實用性的工具軟體的話,那或許對於部分的消費者來說,還會是另一個賣點。

只不過以目前的情況來看,上面的例子應該是不太可能會發生的,所以筆者只能建議,要嘛就是推出更大容量的固態硬碟產品(例如16GB、32GB...)來讓消費者選擇,要嘛就是改換成採用傳輸效能比較優的SLC固態硬碟(如果這兩方面都能兼顧到的話當然就更好啦),不然U101小筆電可以讓傳統硬碟與SSD共存的賣點,到最後有可能還會變成被競爭對手拿來嘲笑的缺點,那就真的是偷雞不著又蝕把米了~


後記-2008.12.8

針對上面的SSD固態硬碟試用分享,經過BenQ官方與筆者溝通之後,特補充三點如下:


1. 出貨並非為4G,測試機為工程版,屆時BenQ SSD標配出貨最低為16G。
2. Pata SSD仍可保有不怕摔、省電10-15%,可滿足有此部分需求之客戶,U101有此彈性。
3. U101為市面上內建擴充,同時可支援SSD & HDD之小筆電。


以上三點是原官方的說法,其中令人比較慶幸的是,BenQ用來搭配U101小筆電的PATA介面SSD正式推出的版本至少會有16GB的儲存容量,而不是筆者所拿到的4GB,這應該可以算是BenQ有看到市場需求而做出的正面回應。第二點的省電部分,由上面的電池續航力測試已經可以看出實際使用SSD(原本搭載的硬碟有先拆掉)之後,的確可以讓電池維持更長的使用時間,如此使用者就可以視自己的需求來選擇要讓SSD或者是原本搭配的傳統硬碟來當做作業系統的硬碟了,使用上更具有彈性。

對於許多網友相當關心的硬碟防護問題,根據筆者的瞭解,BenQ目前正在開發一項新技術,可以讓使用者在使用SSD當做作業系統硬碟時,將原本搭配的傳統硬碟關掉,這樣不僅可以避免掉傳統硬碟怕震動的困擾,更符合一些環境的使用需求,而且也可以讓U101小筆電維持更久的電池使用時間;不過這部份由於是仍然在開發中的新技術,所以實際的使用狀況還是要等到正式上市的產品推出之後才能得知了。至於傳輸效能部分,如果筆者有幸可以拿到正式上市有搭配SSD固態硬碟的U101小筆電的話,到時再來試用看看,跟大家分享一下實際使用的感覺囉~
