最近筆者拿到一款三星的19吋液晶螢幕(據說目前全台灣還只有兩台),它標榜的是專門用來與筆記型電腦搭配的大尺寸液晶螢幕,看到這個產品定位想必應該有不少的網友會覺得相當奇怪,一般筆記型電腦如果要外接螢幕的話,不是只要利用D-Sub視訊介面就可以了嗎?一般的情況下的確是如此,而三星這款19吋液晶螢幕也同樣內建有D-Sub視訊介面(這應該算是最基本的吧),不過比較特別的是,三星這款液晶螢幕還有內建USB連接埠,使用者除了可以利用D-Sub視訊介面讓筆記型電腦外接使用這款螢幕之外,還可以透過USB連接埠來外接使用(不需要連接D-Sub),相當特別吧!


開箱及本體外觀檢視

一開始,還是先來查看這款液晶螢幕的外包裝箱吧!下圖是外包裝箱的正面(背面的文字印刷、標示都是一樣的),上方有很清楚的示意圖說明這款液晶螢幕是專為筆記型電腦而設計的,右下角有產品型號D190S(其實應該要加上"系列")的標示,而中間靠下方有四個大圖示,分別說明了這款液晶螢幕的四大產品特點:支援Magic Clear功能、動態對比15000:1、採用16:9的寬螢幕(最佳解析度為1360 x 768)設計,以及可以直接使用USB連接埠來外接螢幕的UbiSync功能。


在正面的左下角,有上述四大產品特點的簡要文字說明,而最後一項,則是清楚地說明了這款產品是專為筆記型電腦而設計的液晶螢幕。


外包裝箱的側面照(兩側面的標示都一樣)~

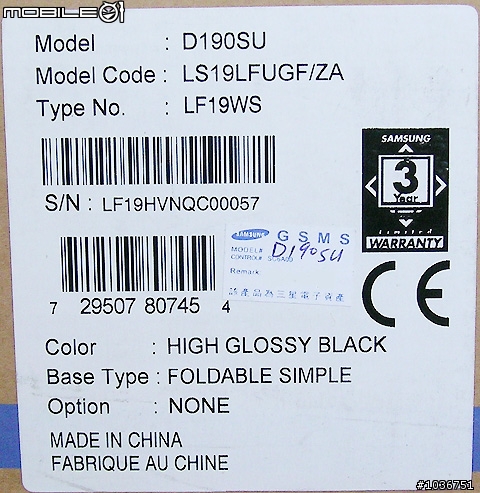

在外包裝上有設置提把的這一面,貼了一張如下圖的產品標籤,從上面可以看到這款19吋液晶螢幕的正確產品型號為D190SU、顏色是HIGH GLOSSY BLACK、製造地區是對岸,以及提供三年的產品(有限)保固。

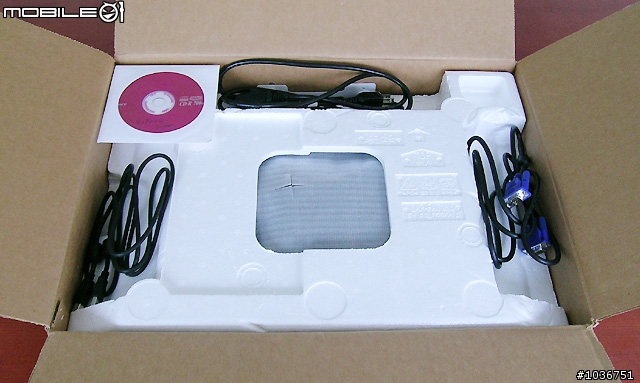

開箱囉!由於筆者拿到的是測試機的關係,所以內附的配件比較簡單,除了三條傳輸線之外,就只有左上角的一片內含驅動程式的燒錄光碟片。

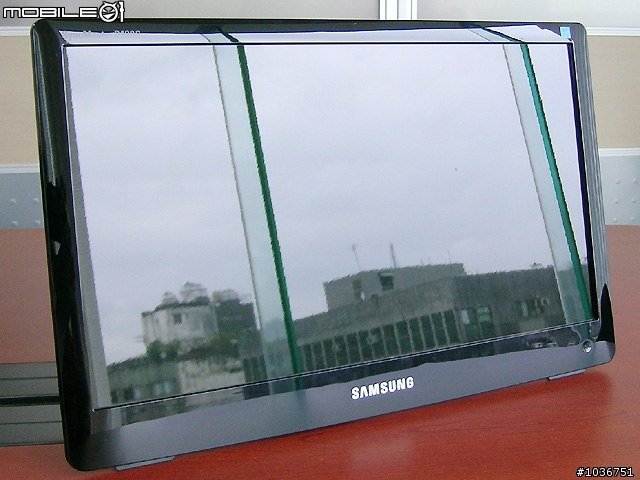

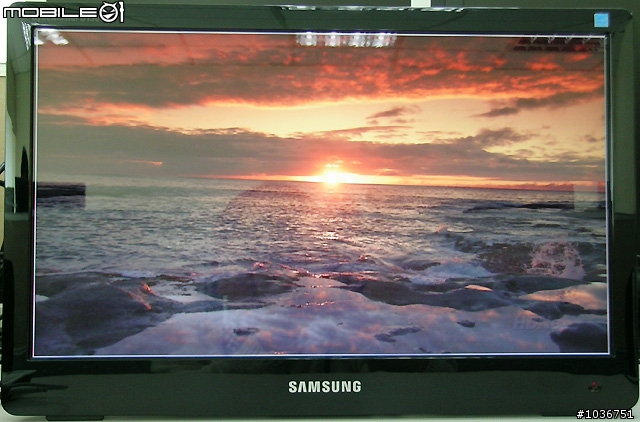

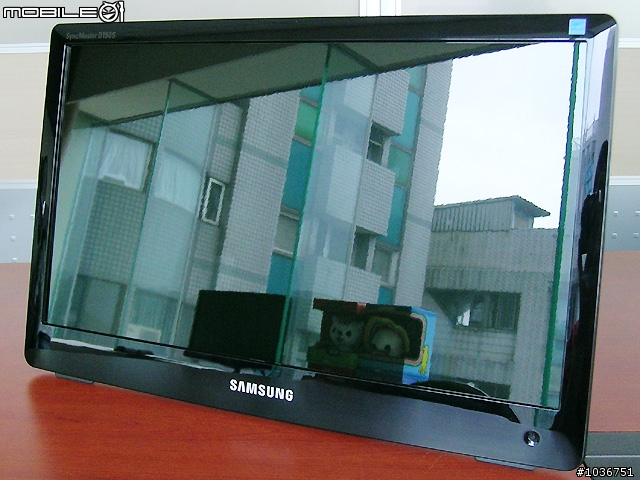

D190SU液晶螢幕正式現身囉!因為是採用鏡面螢幕以及鋼琴鏡面烤漆的外殼,所以整台液晶螢幕看起來真的是有夠閃的~


換另一個角度~根據筆者拿到的資料顯示,目前三星所規劃的D190S系列產品一共有兩款,D190SU是具備鏡面螢幕效果的機種,而D190SN則是採用不具備鏡面效果的螢幕,如果網友跟筆者一樣,不是那麼喜歡鏡面螢幕,又對這款產品有興趣的話,不妨等產品正式上市之後,到一些有展示螢幕畫面的賣場上查看一下D190SN的實際畫質表現,看看是否能夠符合您的需求。

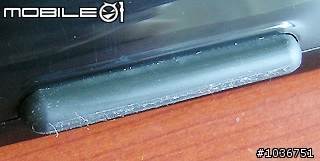

看到上面兩張產品圖,不曉得大家有沒有覺得很奇怪,為什麼這一款液晶螢幕沒有配置一般螢幕應該算是標準配備的「底座」呢?原因是因為如同前面所說的,這款產品是專為筆記型電腦而設計的液晶螢幕,而為了與筆記型電腦可以搭配得更合適,所以三星將一般螢幕常見的「底座」設計取消,讓螢幕的外框底部可以直接擺到桌面上(筆者覺得看起來挺像超大型的數位相框),藉此來降低螢幕畫面的高度,當與筆記型電腦擺在一起使用時,由於這款液晶螢幕的顯示畫面與筆記型電腦之間並沒有太大的高低差,因此使用者的視線在兩個螢幕之間做切換的時候,就可以更輕鬆了。另外,為了保護螢幕的外框,在螢幕外框底部的左右兩邊都有設置如下圖的橡膠腳墊,也可以順便保護一下使用者的桌面。

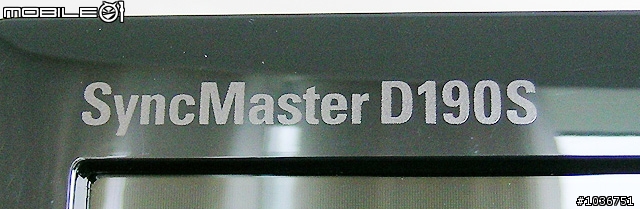

在螢幕正面的左上角有產品系列的編號標示(根據筆者之前試用三星液晶螢幕的經驗,應該是因為筆者拿到的這款產品是測試機的關係,所以編號才會只列出D190S,如果是正式販售的產品,應該就會列出完整的產品型號了)。

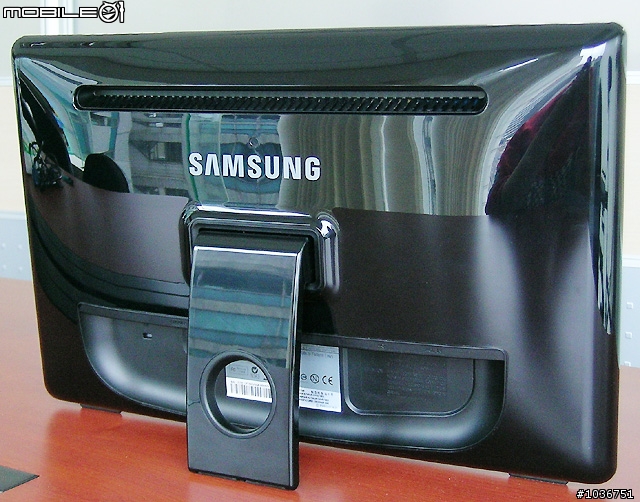

切換到螢幕的背面來查看,由下圖可以看到這款液晶螢幕的鋼琴鏡面烤漆真不是蓋的,所以筆者也只能夠很不好意思地順帶入鏡囉!

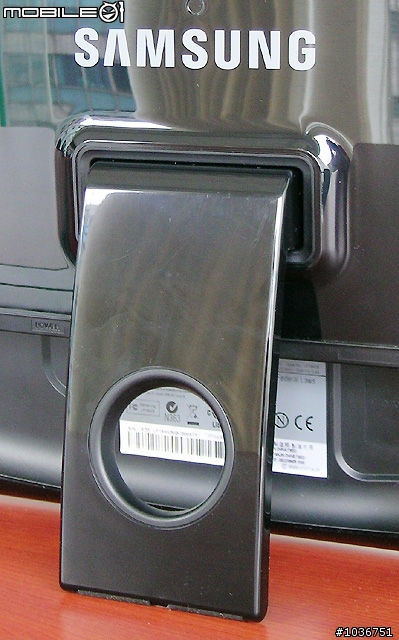

前面提到,由於這款產品是專為筆記型電腦而設計的液晶螢幕,所以三星將一般螢幕常見的「底座」設計取消掉了,而下圖是設置在螢幕背面中間位置的螢幕支撐臂外觀,這個螢幕支撐臂的表面也是採用鋼琴鏡面烤漆,接近底部的圓形開孔則是可以充當整線器之用。


D190SU的螢幕支撐臂如下圖所示,是直接設置在螢幕背面的中間位置,不能拆下也不能做旋轉...等,只能夠用來調整螢幕的仰角。而且可能是因為產品定位的關係,所以筆者在螢幕背面也沒有看到一般螢幕常見的標準VESA吊孔設計,看來如果想要讓這款液晶螢幕可以使用壁掛的話,得要另尋其他的方法了。

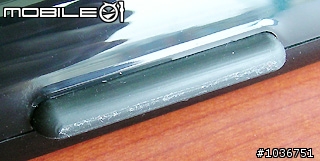

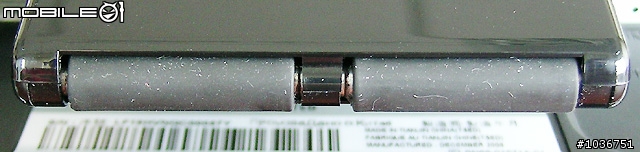

由下圖可以看到,螢幕支撐臂的底部有設置兩個長型的橡膠滾輪,讓使用者在調整螢幕的仰角時,可以更方便地移動螢幕支撐臂。

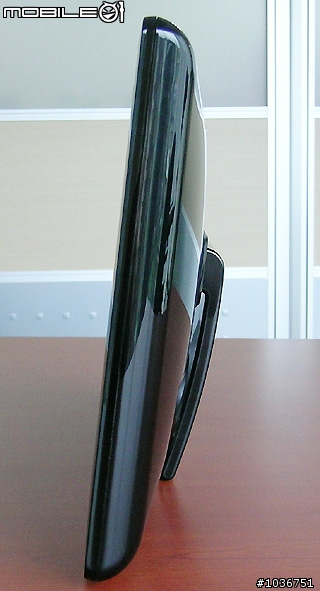

左下圖是螢幕支撐臂不打開時的樣子(看起來感覺有點不穩,不過實際上個人覺得倒是還好),而右下圖則是螢幕支撐臂打開到「標準」角度時的樣子。

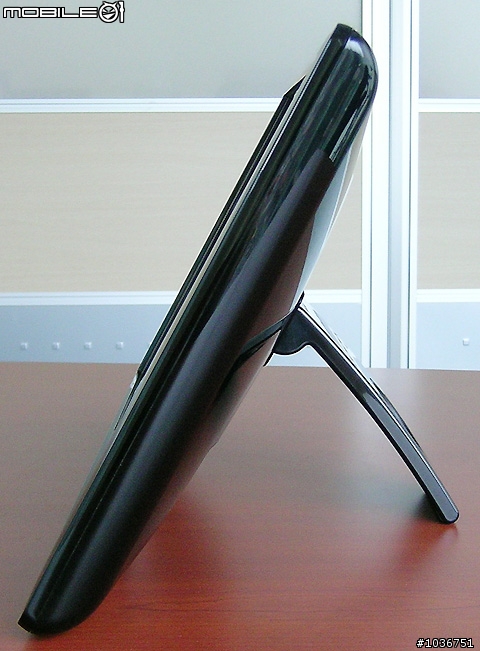

事實上右上圖那個螢幕支撐臂打開到「標準角度」,是指螢幕支撐臂打開到這個角度時,會有類似「卡榫」的卡住感覺,但是如果再用力拉螢幕支撐臂的話,其實螢幕支撐臂還是可以再打開到"最大"角度的,下圖就是螢幕支撐臂打開到最大角度時的樣子(此時的螢幕仰角大約是三十度)。而在螢幕支撐臂可以打開的「標準角度」與「最大角度」之間,則是有類似彈簧的拉力設計,所以當螢幕支撐臂處在「最大角度」的位置時,使用者拿起這個螢幕的話,螢幕支撐臂就會直接彈回到「標準角度」的位置(超過"標準角度"螢幕支撐臂都無法卡住,螢幕拿起就會被拉回到"標準角度");儘管如此,不過這個彈簧拉力設計的力道並不算大,使用者仍然可以讓螢幕支撐臂處在「標準角度」與「最大角度」之間的任一位置上,讓螢幕的仰角可以符合使用者觀看時的需求。

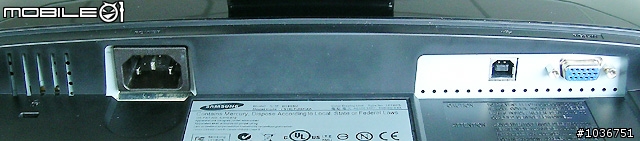

在螢幕配置的傳輸介面部分,如下圖所示,最左邊是三孔式的電源接孔(左下方還有設置一個防盜鎖孔),顯示這款液晶螢幕已經有內建電源變壓器了;右邊部分則是設置了一組藍色的15Pin D-Sub視訊介面,以及一組USB連接埠。根據筆者的了解,三星這一系列的液晶螢幕還將會推出22吋的機種,而22吋機種則是有內建USB Hub的功能,USB連接埠設置的位置是在螢幕右側面的上方。

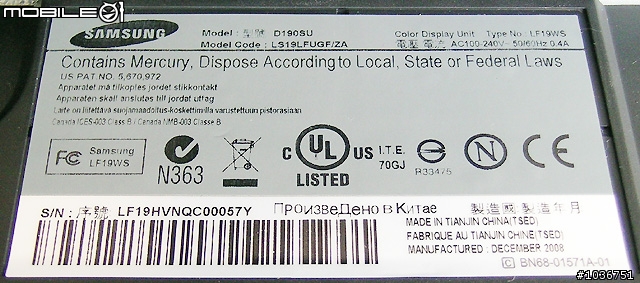

下圖是這款液晶螢幕的產品標籤,除了有產品型號D190SU、適用的電力規格、安規標章...等標示之外,也可以看到這台液晶螢幕的生產地區是在對岸的天津(標籤的右下方)。

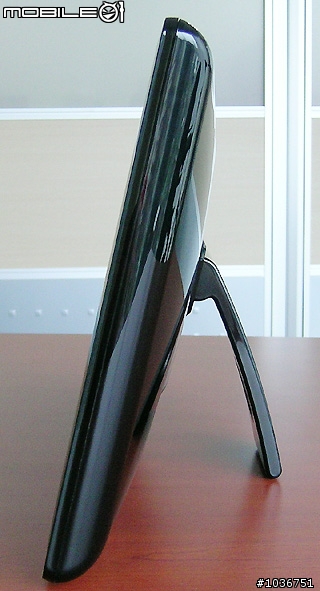

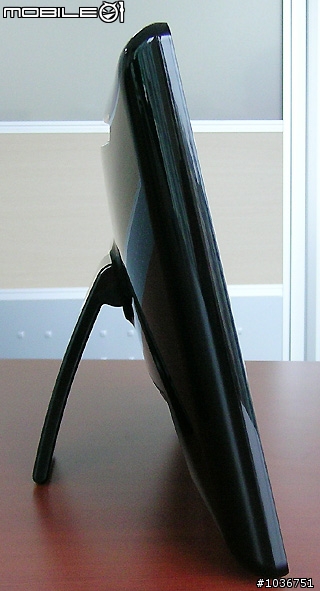

將螢幕支撐臂打開到標準角度,左側面的特寫來一張~


右側面也來一張~


在上面兩張螢幕的側面照之中,大家應該都沒有看到兩側面有配置任何的螢幕操作按鍵,實際上如果對照前面介紹的產品正面圖的話,可以看到在螢幕正面的右下角底部邊框上,有設置一個半圓形的凹孔,上面有一般常見的電源符號,無庸置疑地,這就是螢幕的電源開關按鍵,而其他的操作按鍵則是設置在電源開關按鍵的左邊,只不過因為這些按鍵都是觸控式的(包含電源開關按鍵都是),所以平常在不開啟螢幕運作的情況下,是看不到這些操作按鍵的。

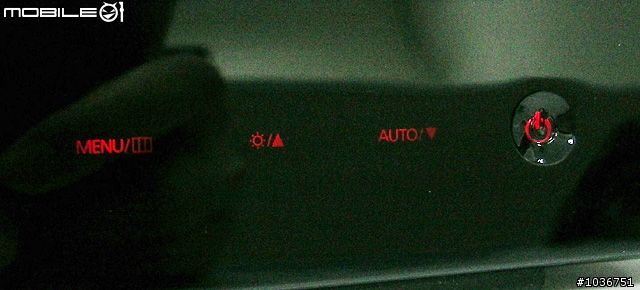

螢幕的操作按鍵正常開啟之後,就會像下圖一樣發出紅色的燈光,雖然看起來還蠻有質感的,不過個人覺得這裡的按鍵設計有點不夠明顯,而且觸控式按鍵顯示的秒數也有點過短(無法自行設定顯示秒數),算是有點可惜。下圖的四個螢幕操作按鍵除了最右邊的電源開關按鍵之外,由右至左依序是:螢幕畫面自動調整(Auto)/往下的組合按鍵、快速開啟亮度調整選單/往上的組合按鍵,以及OSD選單開啟(Menu)/選項選擇(Enter)/選單進入及返回的組合按鍵。

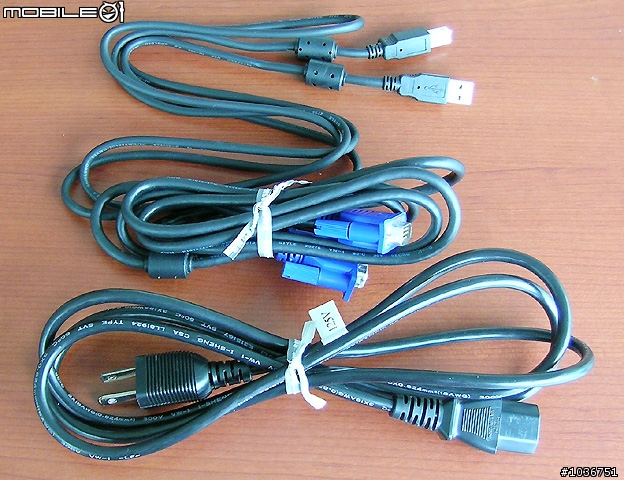

產品內附的傳輸線如下,USB傳輸線、D-Sub視訊傳輸線以及三孔式電源線,我想正式販售的產品應該也就是內附這三條傳輸線而已吧!



OSD選單操作與檢視

看完了D190SU的螢幕外觀部分之後,接下來就來查看一下OSD功能選單吧!不過在此之前有一點需要事先說明一下,筆者在試用這台液晶螢幕的期間,也有收到廠商寄給筆者的產品參考資料,經過詳細地比對之後,發現在產品參考資料中有列出的部分OSD功能選項,在筆者所收到的這款D190SU液晶螢幕的OSD選單中卻沒有,經過筆者向廠商查詢的結果,原因出在筆者所拿到的這台液晶螢幕還是屬於原型測試機階段,所以才會有部分的OSD功能選項還沒加進去的狀況發生,而實際上市銷售的產品就會是完整的OSD功能選單了。(由於這個原因,所以下面的OSD選單並不完整,僅供參考。)

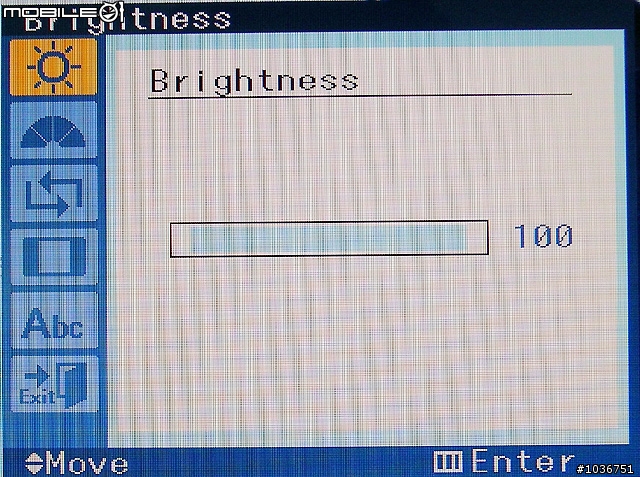

按下Menu按鍵,第一個看到的是可以調整螢幕亮度的功能選單(使用往上、往下按鍵調整),這個OSD選單設計得相當簡潔,所以操作上也挺方便的。

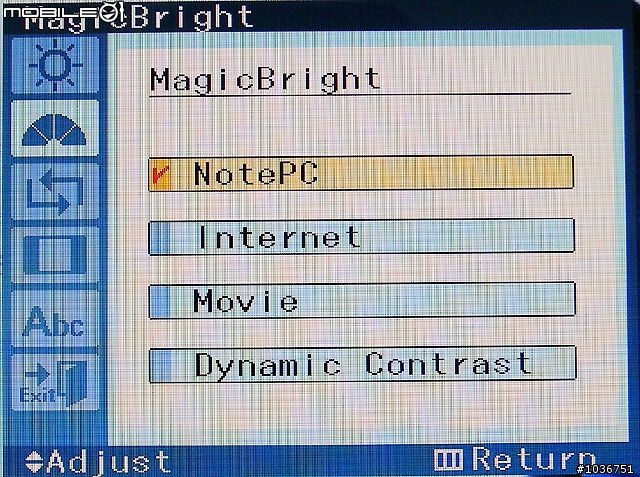

OSD選單左邊的六個圖示代表的就是六個功能選單,在上圖的畫面中,使用往上、往下按鍵就可以進行切換,而再按一次Menu按鍵就可以進入該選單的選項了。下圖就是進入MagicBright選單之內,這裡有四個預設的選項可以選擇:NotePC、Internet、Movie以及Dynamic Contrast,這四個選項各自有不同的畫面亮度、對比值,使用者可以根據自己的使用環境與喜好來選擇適合的選項。

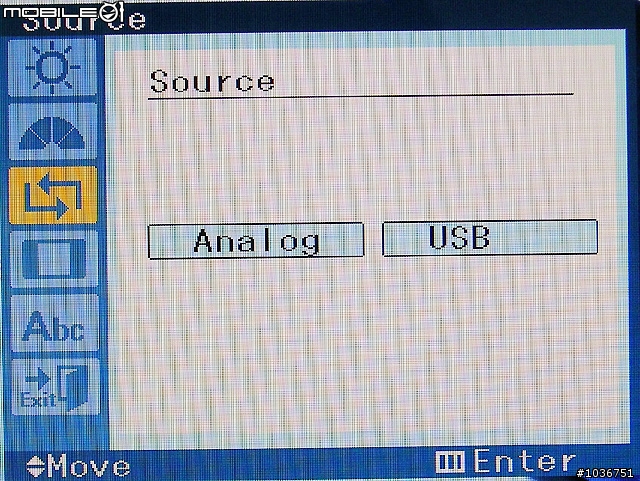

第三個選單是視訊來源的選擇,Analog(類比)指的是使用藍色的D-Sub視訊介面,而USB就是使用USB連接埠啦!平常需要使用這個選單功能的機會並不大,因為液晶螢幕本身會對於視訊來源做自動判定,不過如果使用者將這台液晶螢幕同時接上兩部電腦的時候(例如桌上型電腦使用D-Sub連接、筆記型電腦使用USB連接),就可以利用這項功能讓兩台電腦共用這一台液晶螢幕了。(如果可以在螢幕操作按鍵部分加上一個視訊來源的快速切換按鍵的話,那就更方便了。)

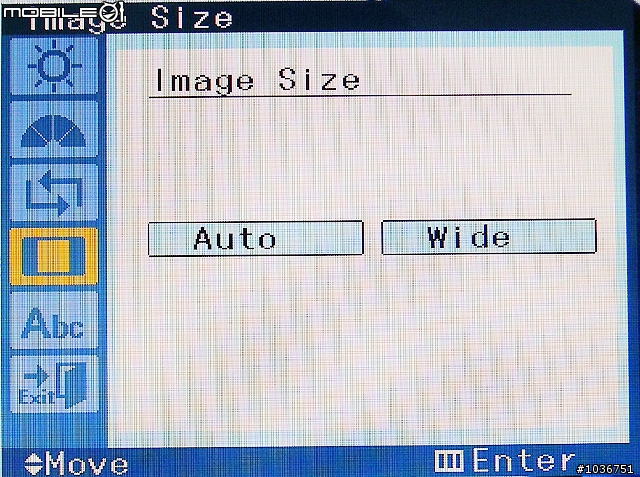

第四個選單是Image Size,功能是視訊畫面比例的選擇,通常是在觀賞影片時比較有幾會使用到這項功能。這裡的選項有兩個,右邊的「Wide」就是不論使用者正在觀看的視訊畫面比例為何,通通都會強迫改成寬螢幕的畫面來顯示,例如使用者正在觀看的影片畫面是4:3的比例,在「Wide」的選項之下原畫面就會被強迫變成16:9的比例,所以畫面就會變成"扁扁的";要解決這個狀況就是選擇「Auto」選項,這個選項會讓使用者正在觀看的視訊畫面以"原始比例"的方式來顯示,不過如果是像4:3影片畫面的例子來說,選擇「Auto」選項之後的顯示畫面就會變成兩側都是黑邊了。

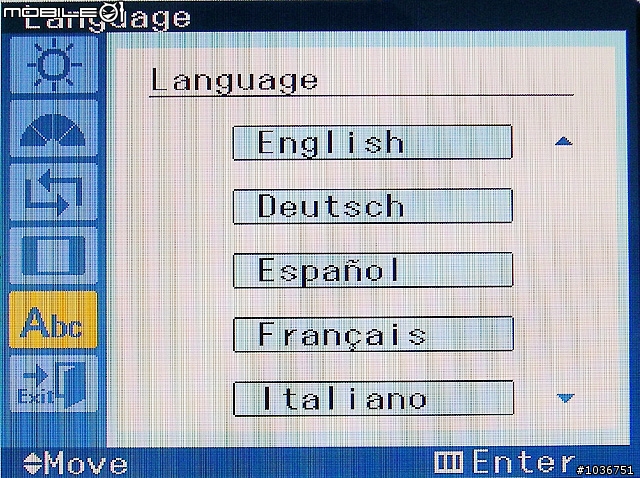

第五個選單是多國語言的選擇,不過就如同下面兩張圖所示,可惜沒有繁體中文啦!(不過筆者拿到的是測試機,說不定在台灣正式銷售的機種會加入繁體中文的選項也說不定。)

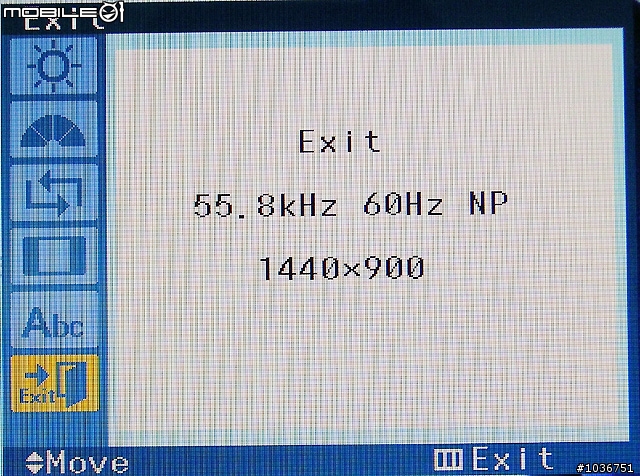

最後一個功能選單是跳出OSD視窗,而這裡同時也會顯示液晶螢幕目前的顯示狀態。(下圖所顯示的解析度1440 x 900其實是有一點問題的,等一下會再做說明。)



圖片與影片的實際播放效果

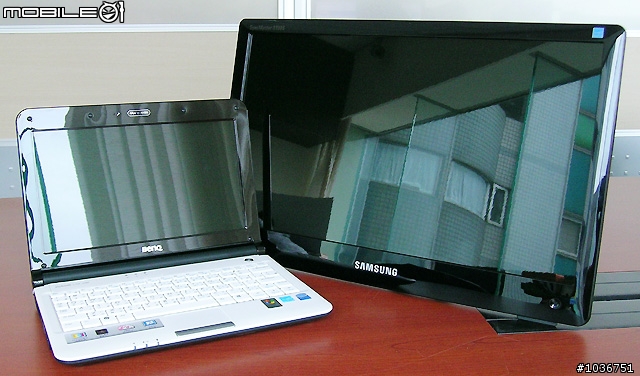

既然這台D190SU標榜的是「專為筆記型電腦而設計的液晶螢幕」,所以筆者自然要找一台筆記型電腦來與它搭配試試看囉!而筆者手邊的筆記型電腦目前只有BenQ的U101小筆電(分享文請參考:[分享]BenQ邁進小筆電市場的最新之作-JoyBook Lite U101試用),因此也沒有其他別的選擇了。雖然U101小筆電的螢幕只有小小的10.1吋,機身也相當地小巧,不過從下圖來看,兩者搭配起來似乎也沒有太突兀的感覺,最主要的原因個人覺得應該是在於D190SU因為要訴求「專為筆記型電腦而設計」,因而將一般螢幕幾乎都會有的底座取消掉了,讓螢幕的高度整個降低下來,所以就視覺上的觀感來說,即使是螢幕尺寸僅有10.1吋的U101小筆電,擺在D190SU的旁邊將其當作第二個螢幕來外接使用的時候,使用者的視線也可以蠻容易地在兩個螢幕之間切換。

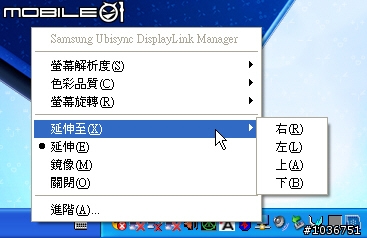

前面提到,這款液晶螢幕所內建的傳輸介面共有兩種:D-Sub與USB,其中D-Sub視訊介面的使用方式與一般有內建D-Sub的螢幕是相同的,也就是說,只要透過D-Sub傳輸線將電腦與這台液晶螢幕連接在一起,這樣就可以正常使用了。不過在USB連接埠方面,就需要多安裝一套驅動程式才行,驅動程式的安裝過程沒什麼特別的,安裝成功之後會在Windows桌面的右下角工具列上出現一個小圖示,在這個小圖示上按滑鼠右鍵就會出現如下圖的畫面,這是"Samsung Ubisync DisplayLink Manager"管理程式,下圖的畫面是讓第二個螢幕(也就是D190SU)採用"延伸"的畫面顯示方式,而這裡的"延伸"功能還可以選擇要從主螢幕畫面往右、左、上或下來延伸,使用者可根據自己的使用習慣來設定。

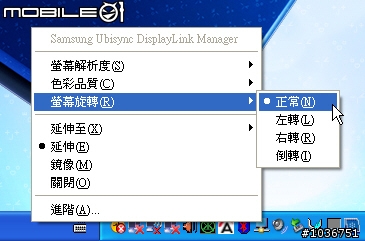

下圖是設定第二個螢幕的畫面旋轉功能,不過個人覺得這項功能對於D190SU來說有點雞肋的感覺,因為實際上這個液晶螢幕本身並不具備螢幕旋轉的功能,所以如果只有畫面旋轉的話,難不成使用者的頭也要跟著一起旋轉?因此,除非使用者有特殊的需求,不然的話,筆者是覺得這項功能可以自動將它忽略吧!

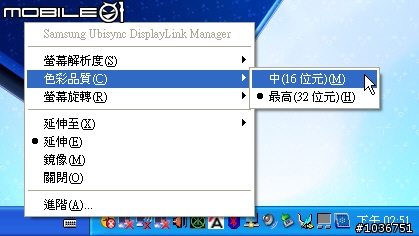

下圖是設定第二個螢幕的畫面顏色數,有16位元與32位元兩個選項可以選擇。

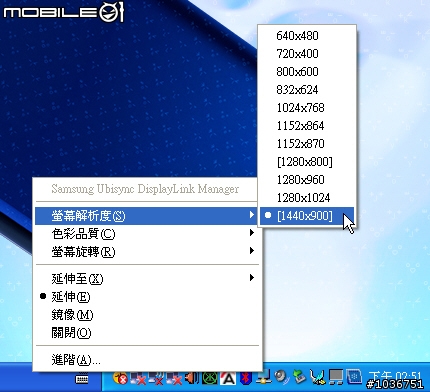

再來看到的是螢幕解析度的設定,如下圖所示,這裡所提供的解析度從640 x 480、720 x 400、...、最高一直到1440 x 900,但是就是沒有D190SU的最佳解析度1360 x 768,真的是很奇怪。而經過筆者向廠商查詢的結果,答案是因為筆者所拿到的這台D190SU是從實驗室拿出來的原型測試機,所以才會發生這樣的狀況,正式出貨的產品就會有正常的選項了。(PS:此時筆者的心裡只想套用一句廣告台詞:「有沒有新的說法...」

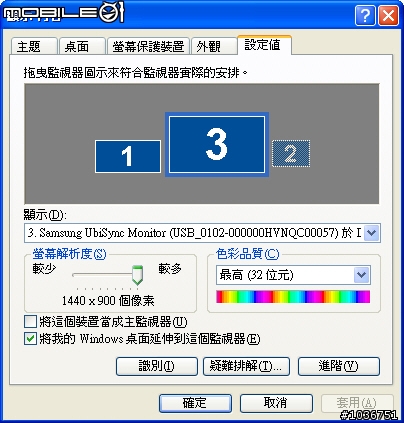

在上面的"Samsung Ubisync DisplayLink Manager"管理程式畫面中選擇最下面的「進階」選項,可以進入一般常見的顯示/內容的視窗畫面,由於這裡筆者仍然是使用USB傳輸線來連接U101小筆電以及D190SU,所以下圖所顯示的螢幕解析度最高值才會是1440 x 900。

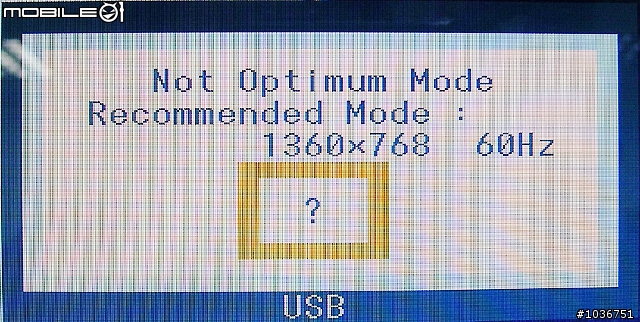

而使用USB連接埠變成1440 x 900的解析度讓這台D190SU也覺得怪怪的,所以螢幕畫面上也出現了下面的警示訊息...

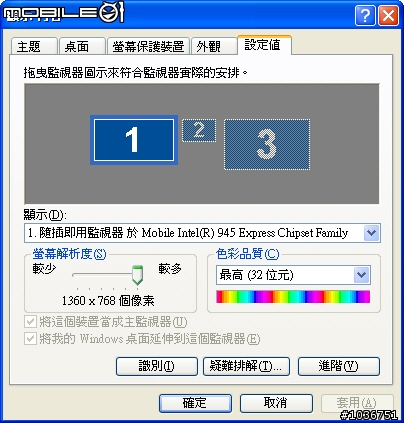

好吧!既然目前使用USB連接埠來外接這台液晶螢幕還有一點點問題,那就只好改用D-Sub視訊介面囉!改用D-Sub傳輸線連接之後,上面安裝的"Samsung Ubisync DisplayLink Manager"管理程式在Windows桌面的右下角工具列上所出現的小圖示也會跟著不見(再使用USB傳輸線連接就會出現了),而進入顯示/內容的視窗畫面之後,在下圖中就可以看到螢幕解析度的最高值出現的就是這台液晶螢幕的1360 x 768最佳解析度了。


這裡筆者要說明一下,因為U101小筆電的螢幕解析度只有1024 x 576,所以如果以"鏡像"的方式讓D190SU也顯示U101上面的相同畫面的話,那D190SU的顯示畫面因為與最佳解析度相差很多,所以顯示的畫面也就會出現模糊的狀況。為了讓這台液晶螢幕可以顯示1360 x 768的最佳解析度,所以例如上圖,筆者是讓U101小筆電僅使用外接的D190SU當作主顯示螢幕;不過有時候筆者為了操作上的便利性,也會採用"延伸"的方式來使用當作第二個螢幕的D190SU(U101維持1024 x 576的解析度,D190SU設定成1360 x 768的最佳解析度)。

設定完成之後,接下來就來試試看圖片與影片的實際播放效果囉!


圖片播放效果

在圖片播放方面,筆者準備了三種不同解析度的圖片:1360 x 768、1920 x 1080以及16:10比例,第一個1360 x 768解析度算是標準必備的圖片;第二個1920 x 1080其實就是Full HD的解析度,筆者想試試看在這台液晶螢幕上觀看Full HD解析度的圖片畫質會不會損失很多(或是更細緻);至於16:10比例的圖片,則是筆者想讓各位網友看一下D190SU在顯示非16:9比例的圖片(或影片)時,所出現的畫面黑邊狀況。(大家不妨先試想一下,16:9螢幕播放16:10的圖片,螢幕畫面會出現上下黑邊還是左右黑邊呢?)

PS:由於環境燈光以及數位相機本身的關係,因此以下拍攝的播放畫面可能會有些微色偏、反光的情形,這點還要請大家多多見諒。

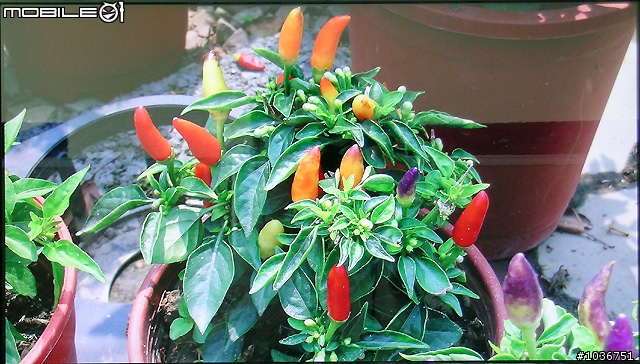

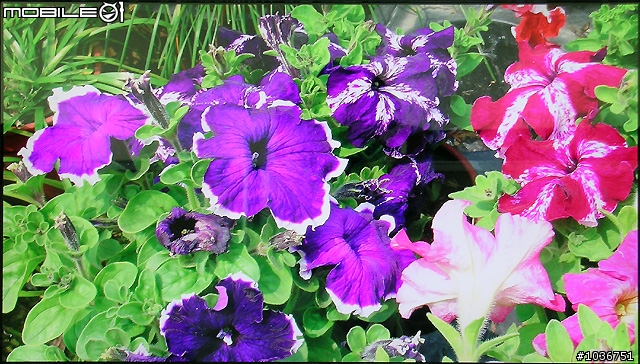

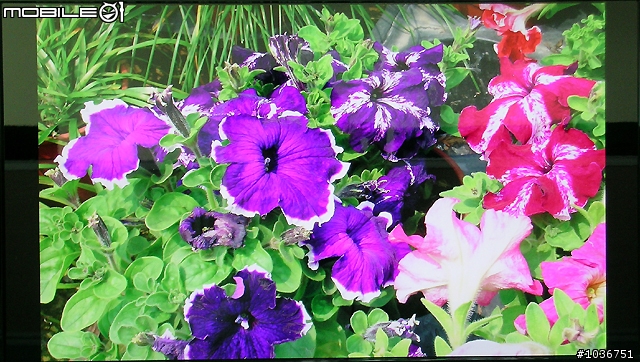

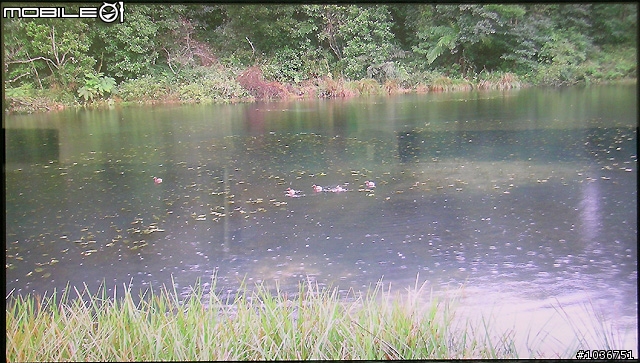

D190SU的1360 x 768最佳解析度測試畫面

圖一


圖二


圖三


2233GW的1680 x 1050最佳解析度測試畫面

2233GW的部分(分享文請參考:Samsung大尺寸寬螢幕黑白雙雄登場-SyncMaster 2233GW與2433BW試用),是筆者心血來潮突然想到的,因為這台液晶螢幕是筆者之前試用過的三星螢幕中,與D190SU同樣都是採用鏡面螢幕的產品,所以個人認為兩者的顯示畫質應該可以拿來比比看。(坦白說,其實我是想比一下兩台液晶螢幕的鏡面效果哪一台比較誇張啦...

圖一


圖二


圖三

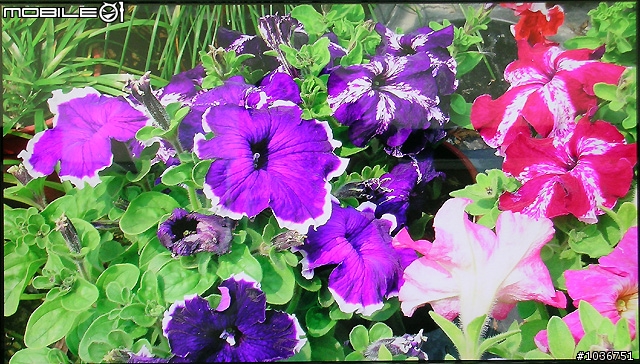

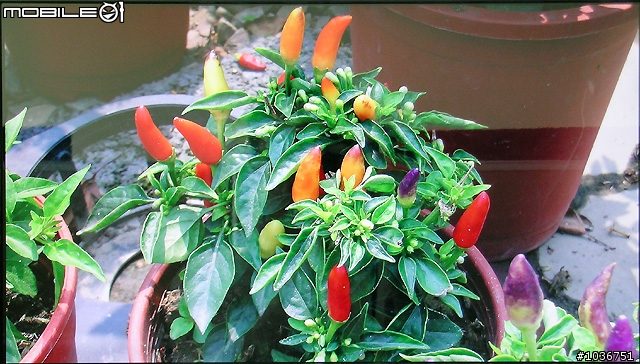

D190SU的1920 x 1080解析度測試畫面

下面三張圖是D190SU顯示1920 x 1080解析度圖片的畫面,坦白說,筆者的木眼還真看不太出來這三張圖與上面D190SU顯示1360 x 768最佳解析度圖片的畫面有什麼特別的差異,或許要拿兩台相同的D190SU同時來顯示這兩種不同解析度的圖片,才比較可以看得出差異吧!

圖一


圖二


圖三

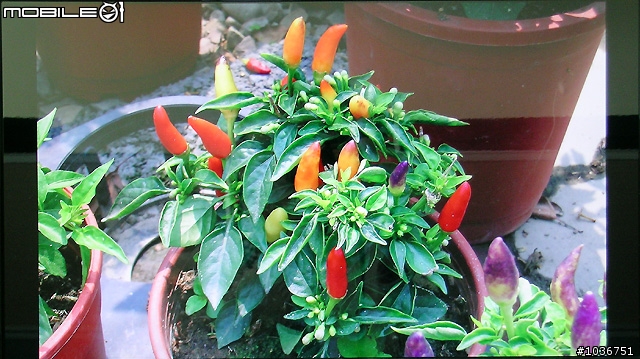

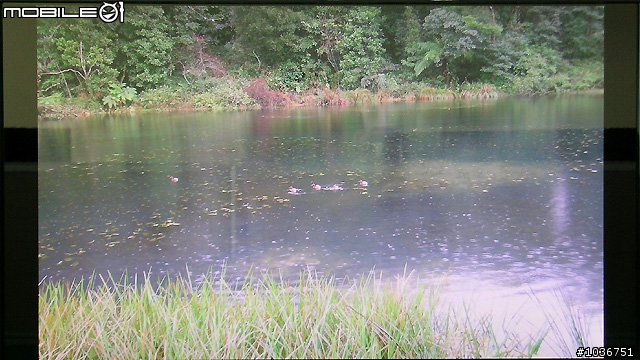

D190SU的16:10比例圖片測試畫面

猜出來了嗎?16:9螢幕播放16:10的圖片,螢幕畫面會出現上下黑邊還是左右黑邊呢?
答案就是「左右黑邊」,答對的網友不妨給自己鼓鼓掌喔!

圖一


圖二


圖三



影片播放效果

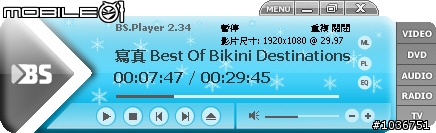

在影片播放方面,筆者這次使用的是BS Player播放軟體,不過筆者手頭上因為沒有720p的影片(可以比較符合這台液晶螢幕的1360 x 768最佳解析度),所以改用另一部1080i的影片來試播。

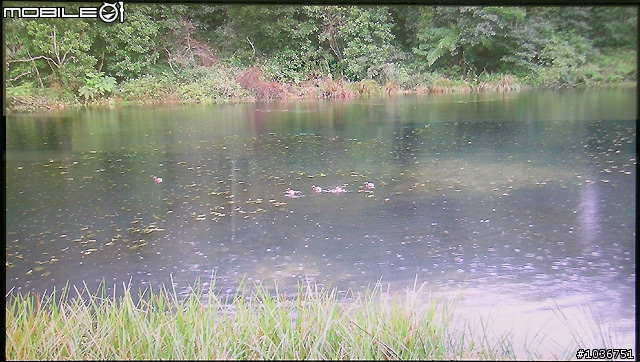

原本筆者拍了不少張上述1080i影片的畫面,不過最後只想跟大家分享下面這兩張,因為D190SU液晶螢幕的鏡面效果實在是過於明顯,影響到畫面的呈現,反正這台是測試機,就先當作參考就好,下次筆者如果有機會拿到不是採用鏡面螢幕的機種(希望是22吋等級)的話,到時再來放多一點畫面吧!另外,下面兩張圖筆者是連同螢幕外框一起截取,看起來是不是很像超大型的數位相框呢?






試用心得

經由筆者上面的分享,相信各位網友已經對三星這款「專為筆記型電腦而設計」的D190SU液晶螢幕有相當程度的瞭解,就外型上的設計來說,由於D190SU直接將螢幕外框的底部變成"螢幕底座",藉此降低螢幕畫面的高度,更容易與筆記型電腦的螢幕來互相搭配;而它的UbiSync功能可以讓使用者直接透過USB傳輸線(需要安裝驅動程式)來外接使用這個液晶螢幕,真的是相當方便。如果使用者還有另一台桌上型電腦的話,可以讓D190SU透過D-Sub傳輸線連接到桌上型電腦上,而想要讓筆記型電腦外接使用這台液晶螢幕時,只要接上USB傳輸線就可以了(事先有安裝驅動程式),不必再辛苦地去拔連接在桌上型電腦上的D-Sub傳輸線,然後使用完之後還得再插回去。(如果可以提供DVI視訊介面的話,相信會為這台液晶螢幕增色不少。)

而這次的試用體驗由於筆者拿到的是測試機的關係,所以在筆者收到的產品參考資料中有提到的功能,有少部分沒有辦法試出來(例如OSD選單並沒有提供該功能選項的設定),雖然這不免令人有點掃興,不過大致上來說,這款D190SU液晶螢幕的畫質表現算是還不錯(撇除筆者個人對於鏡面螢幕的主觀喜好不論的話),機身外殼的鋼琴鏡面烤漆感覺起來也相當有質感(不知道那三個螢幕操作按鍵還有沒有可能可以再改得更顯眼一點),所以對於這類型液晶螢幕有興趣的網友們,不妨留意一下三星何時會正式推出這一系列產品的消息。當然,到時筆者如果有機會可以再拿到產品(希望是22吋機種...)的話,也會抽空再來跟大家分享一下正式銷售機種的完整試用心得。

PS:以下列出的D190SU規格表內容,是目前比較肯定的部分,其他部分如果筆者之後有再收到經過確認的規格的話,會再陸續補上給各位網友參考。

D190SU規格表
面板類型:TN
可視面板:18.5吋寬螢幕(16:9)
最佳解析度:1360 x 768
亮度:250 cd/㎡
對比度:DC 15,000 :1
反應時間(ms):5ms
可視角度:170度/160度 (CR>10)
色數:16.7M
視訊輸入:Analog RGB, USB
同步方式:Separate H/V, Composite, SOG
連接頭:15pin D-SUB, USB
功耗(工作模式):20瓦(TYP);22瓦(最大)
功耗(DPMS休眠模式):<1瓦
Type:內建
隨插即用:DDC 2B
