X58,INTEL的復仇騎士,為了一掃人言所謂的拼裝四核,以及INTEL不會作四核心等等的流言,INTEL趁著P45平台餘熱尚在,很快的就推出全新的下一世代平台系統以及全新架構的CPU。從去年的11月正式推出後,所造成的話題性的確是電腦界的一大盛事。這個目標鎖定高端使用者族群的全新架構,伴隨著最重要的一件事就是FSB不見了,取而代之的是QPI這個玩意兒,總結一句話告訴你,QPI比起FSB的頻寬要高出許多,而且具備類似SCSI的概念,多點連接。這是因為FSB在繼續玩下去也只是”冷飯”,關於QPI技術詳情可搜尋多篇網路文章介紹,這邊就不在"熱炒"。

不過鎖定高端族群也就等於是鎖定了多金族群,那我們這些升斗小民如何?真要咬牙拜下去?整個平台可能都要考慮砍掉重練了,先說那定價貴死人的CPU,所謂的賽羊版本也就是920,一顆公司貨報價也是近一萬台幣,而市面各牌的X58板子又是一萬台幣,一對三通道記憶體時脈超過1600的報價也是快要一萬台幣,我們不是台幣戰士,又逢這景氣寒冬,能掙個餬口銀子飽食穿暖的就是王道了,誰還跟你買甚麼X58!?

真正開始平民化的應該是後面的P55平台,不過想嘗鮮,你還是得搭一下這艘X58熱艇,感受電腦科技最前線是吧,有鑑於此,把X58能降低成本又不太影響效能以及符合主流用電腦趨勢的主機板勢在必行,這也就是今日主角GIGABYTE的EX58-UD3R了。與老大哥EX58-EXTREME相比,最大的不同處就在於拿掉了可同時支援NVIDIA的SLI以及ATI的CF多顯卡串聯技術,與P45相同僅留下了ATI的CF,這邊的成本節省乃是因為實際使用SLI以及CF的使用者並不多數,只能算是小眾市場。再來則是CPU的電源相數從12+2減少到8+1相,VRD11.1的動態電源相數也減少到4相。記憶體從6插槽減為3+1槽,音效的部分也只是數位模擬8聲道晶片,不過其它該有的2Oz電路板,全固態日系電容、雙BIOS保護可是一模一樣。



其他節省成本的還有盒裝等等,與EP45-UD3P一樣的色系與大小包裝,印刷以及紙材的成本被有效控制在一定範圍內。



彩盒後也維持第三代超耐久的一貫介紹。



手冊也相當精簡。

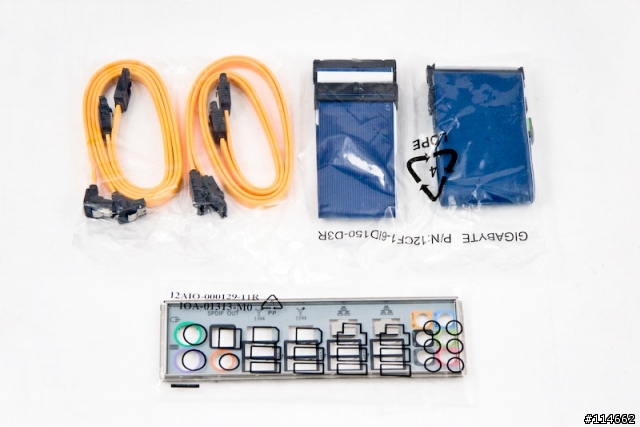

配件更是只有四條SATA排線以軟碟、IDE排線各一,再加個檔板。一切只為精簡人事啊。

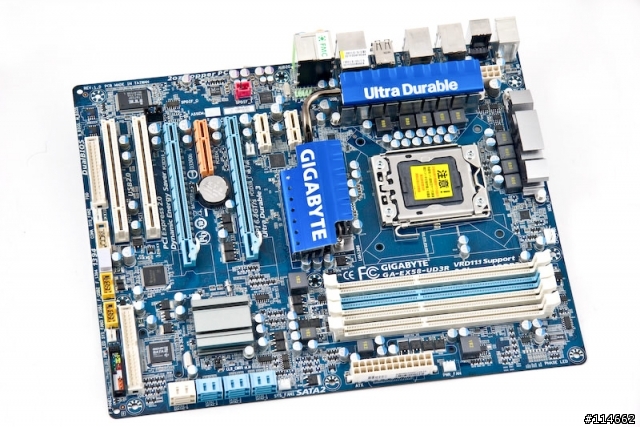

主機板全貌,維持技嘉的藍色系,散熱片也僅PWM與北橋有連接,PCIE2.0減為兩根,記憶體插槽為4根。

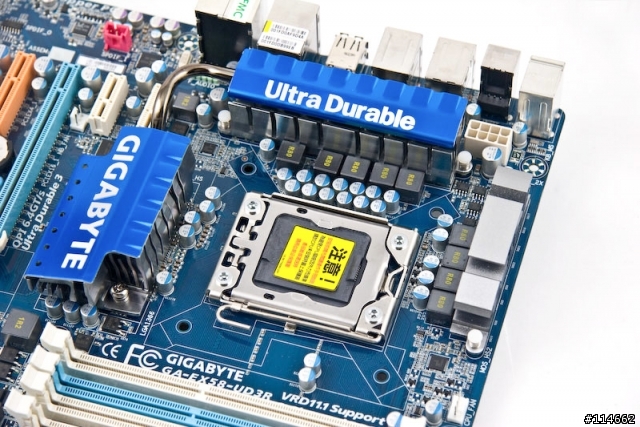

CPU周圍是8+1相PWM。

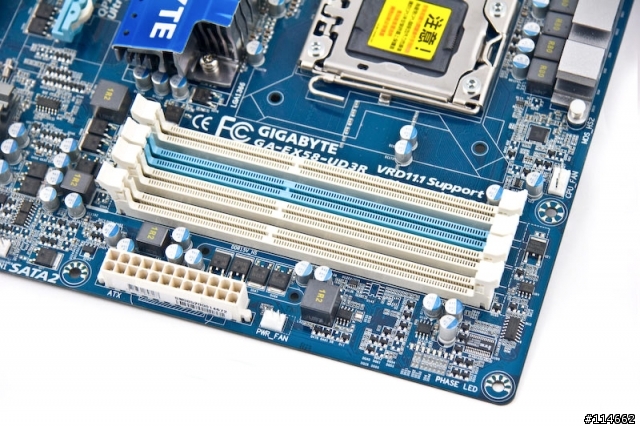

記憶體減為3+1條DIMM,要啟動三通道則是插白色插槽,3+1的用意是因為這次INTEL對於記憶體除了三通道外,還提供了一個叫做FLEX技術,允許不同容量的記憶體混插還能同時保有雙/三通道的效能。

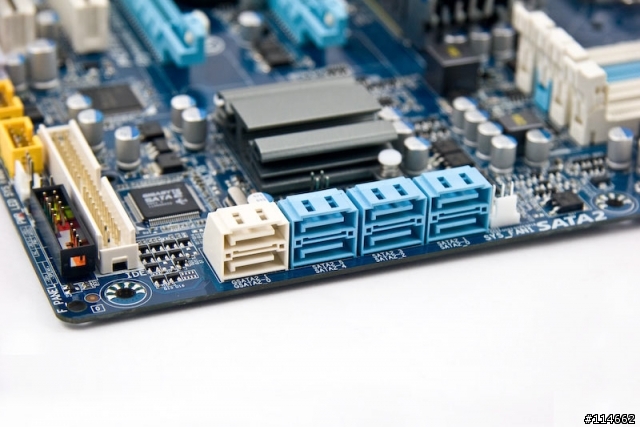

SATA Port維持6+2Port,藍色是由INTEL ICH10R控制的SATA2,白色則是GSATA2,兩者同樣都可以建置RAID0、RAID1、JBOD三種模式的磁碟陣列。

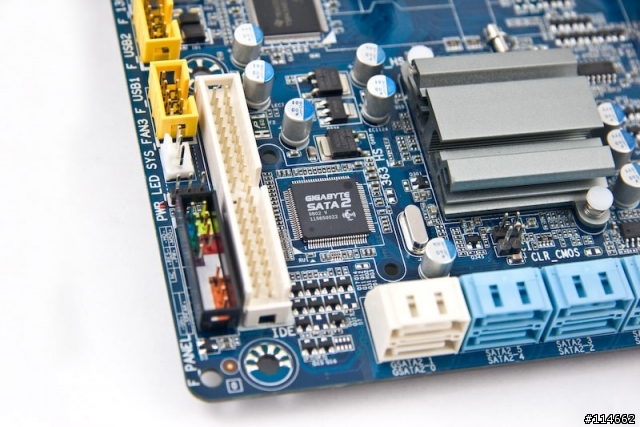

節省成本之故,所以Press Button裸測玩家愛用的開機/冷開機按鍵沒有了,只能以螺絲起子或者自製的Press Button來執行開機。

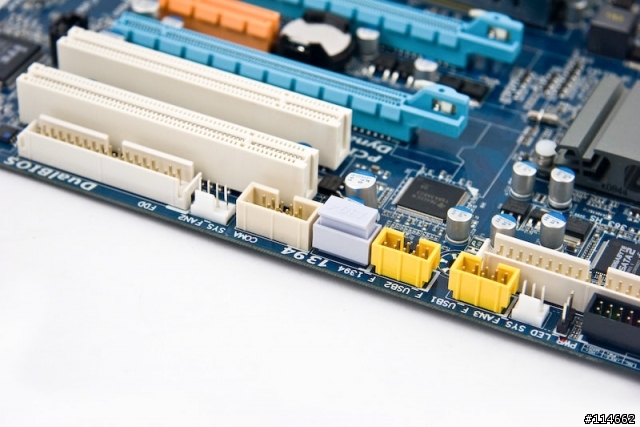

不過側邊該有的輸出端是一樣不缺,雙USB Front Panel連接座,1394 Port等等都還是有保留。

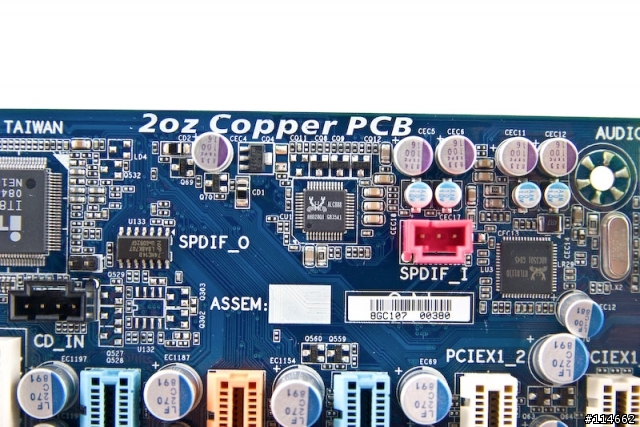

GIGA LAN晶片在主機板上方,這邊也有保留SPDIF的接頭。

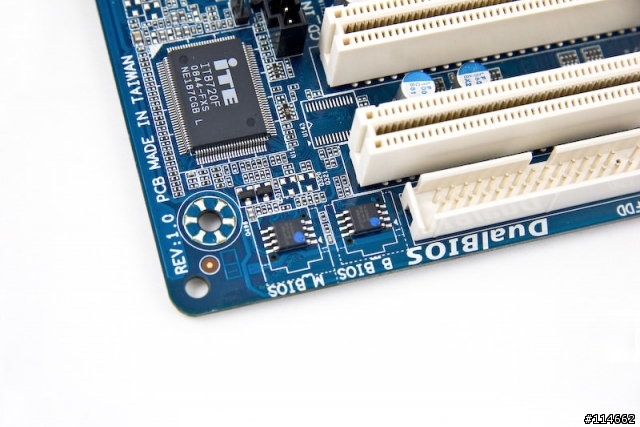

雙BIOS則在左上方這邊,技嘉的板子這邊規畫頗為整齊乾淨。

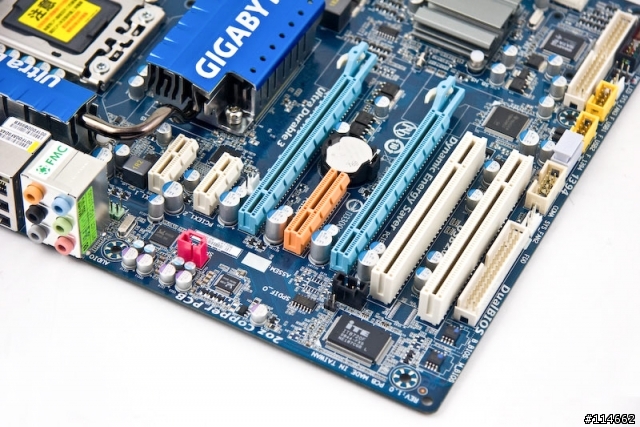

支援ATI的CrossFire雙PCIE2.0介面基本的保留下來,因此這張板子注定與NVIDIA的SLI無緣了,這道理也很簡單,從P45時代INTEL支援ATI的CF,一直到現在延續下去也是順理成章的事情,反觀NVIDIA的SLI則需另外寫入BIOS來讓PCIE支援SLI功能,或者是在添購所謂NF200晶片來達成真正硬體SLI支援功能,因此最好上手的當然是繼續使用ATI的CF了。

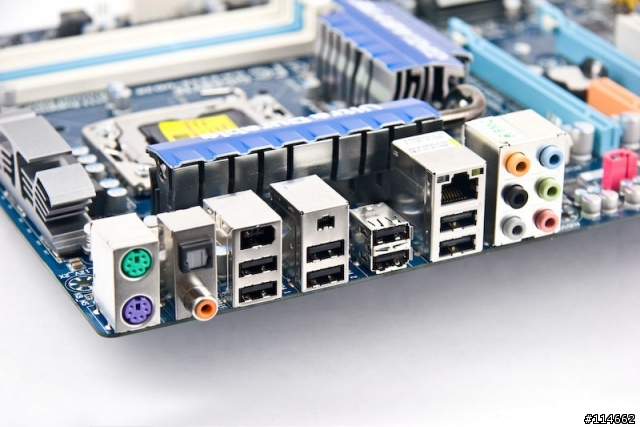

後方輸出端一覽,保留PS/2鍵鼠連接Port,這在INTEL的X58公版上是已經被取消改成雙e-SATA介面。而光纖與同軸SPDIF輸出端也是從很久以前就開始屬於基本配備了。共支援8個USB,1394a有標準以及小頭的輸出,而e-SATA在這張板子上反而取消了。


BIOS功能介紹

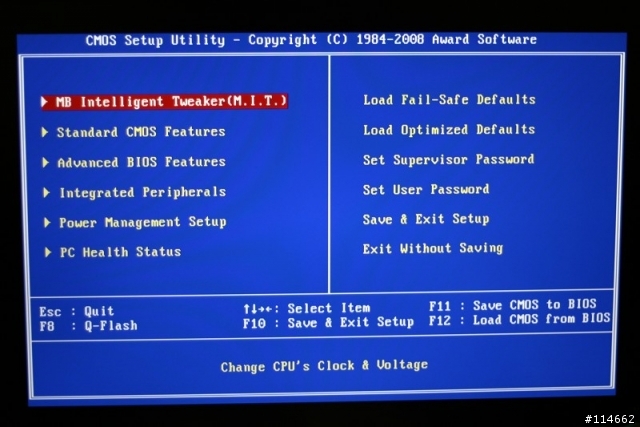

BIOS維持技嘉一貫風格,沒有對於介面多所著墨,效能選項都被放到第一個M.I.T內。

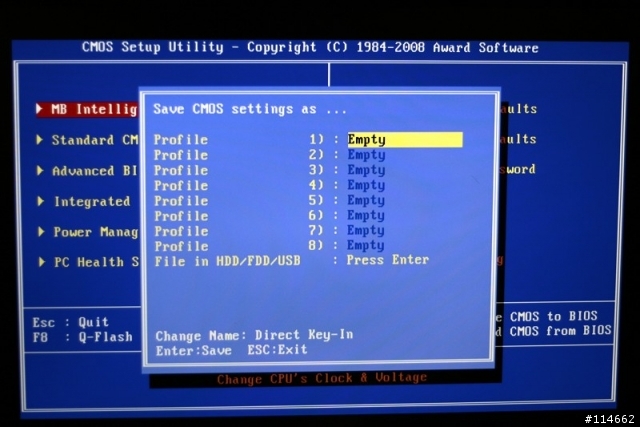

按下F11,可以儲存多達8組的BIOS設定,由於沒有羅列在選項內,我想應該有人會找不到而抱怨吧。

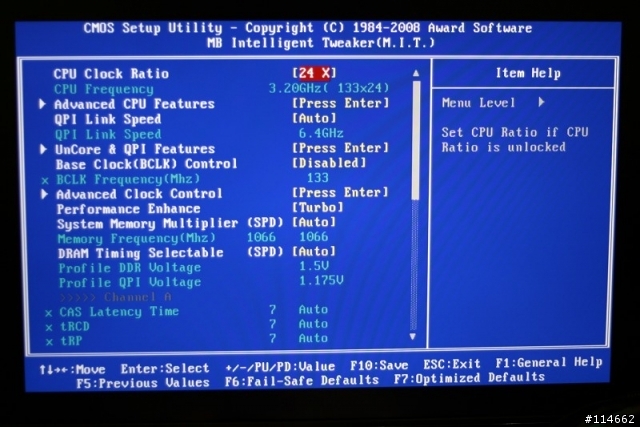

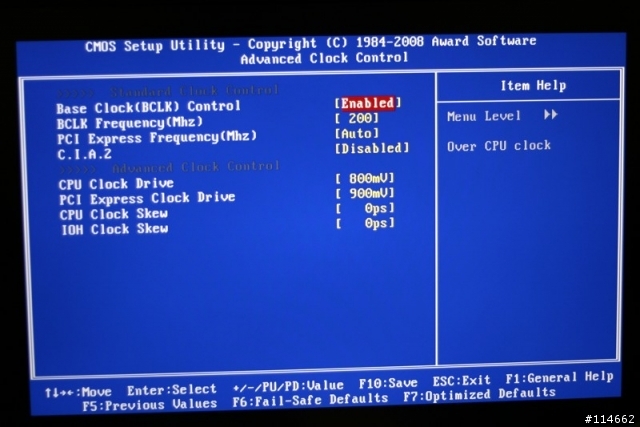

第一項就是CPU倍頻的調整,關於CPU細項則在Advanced CPU內,重要的QPI其實不用去調整它也可以,只要放AUTO就行。而BCLK的頻率則需要手動Enabled它,否則會固定133Mhz。

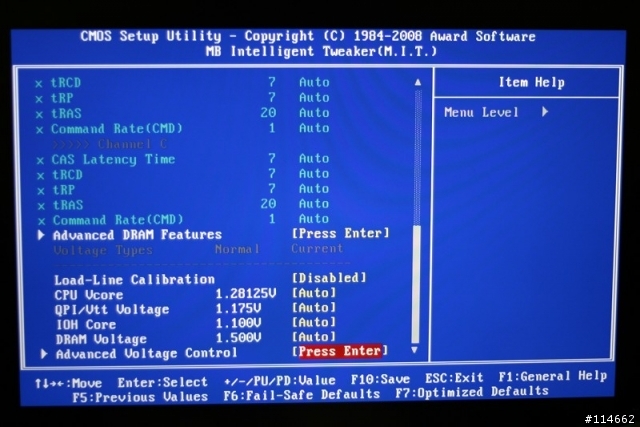

電壓調整的部分,小弟其實只有一個意見,就是QPI/VTT的最大值只到1.495V,這樣難免限制住高BCLK與Ratio的穩定性,尤其是像小弟手上這顆體質不ok的i7-965。



有關於CPU的BCLK與Ratio關係,可以把它看成以前的FSB外頻乘以倍頻就會很容易理解了,以4G為例,200BCLK乘以20倍頻,就能達到高手眼中的入門4G頻率。

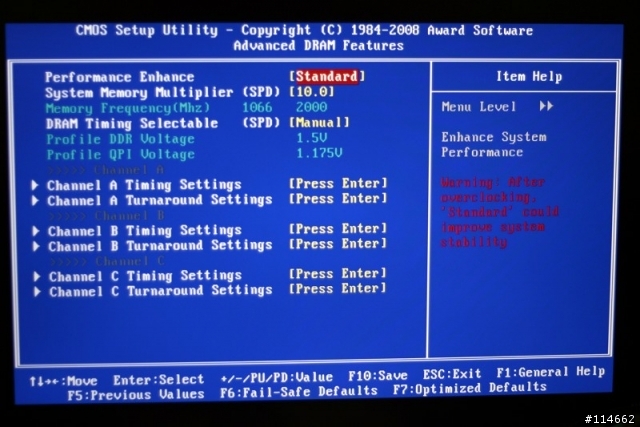

記憶體的調整上,以前的2.00A之類的除頻比例也換成6、8、10、12等等的三通道除頻比例,使用者就不用在自己換算了,以200BCLK的話2:10除頻就等於DDR3-2000了。

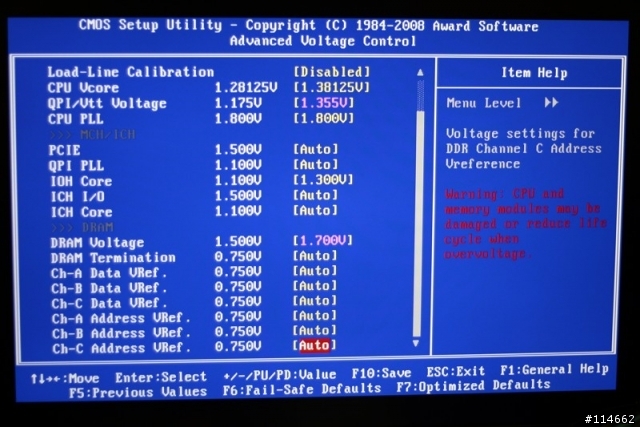

CPU核心電壓如果以4G為例,差不多得吃到1.35V左右,QPI/VTT先給1.35V,CPU/PLL則定在1.8V,記憶體電壓現在普遍都已經打破1.65V規則,可以自行調整在1.9V以下,當然,前提是心臟得夠大。

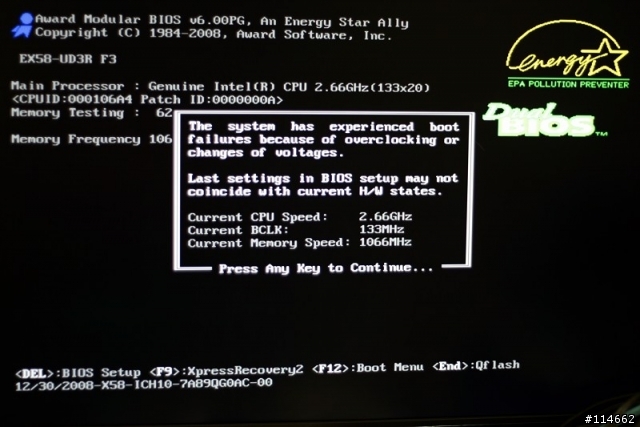

如果超頻失敗,會在三次重開機後回復到這個畫面並且提醒您進入BIOS在修正設定。


效能實測,超頻性考驗

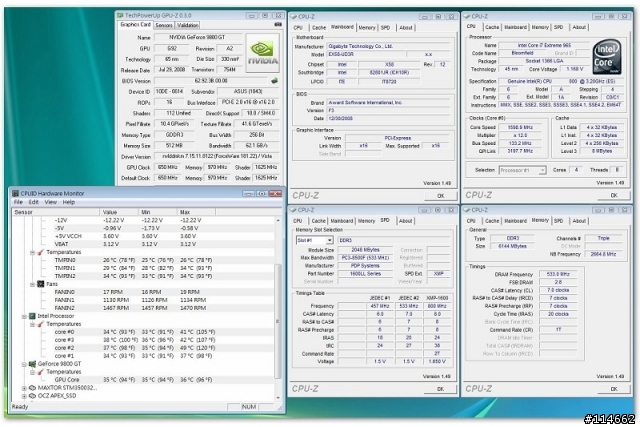

平台以i7-965(ES)、PDP-1600三通道以及9800GT組成,完全預設值下開機,DDR3會以1066安全值開啟。

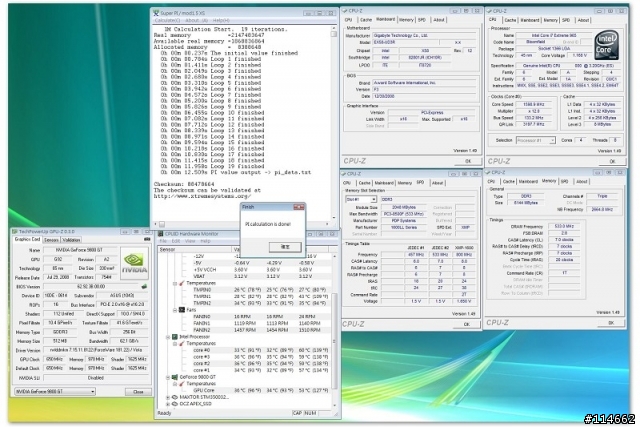

先跑個SUPER PI計算圓周率的1M長度來看看幾秒完成,預設值3.2G就可以12.50秒。

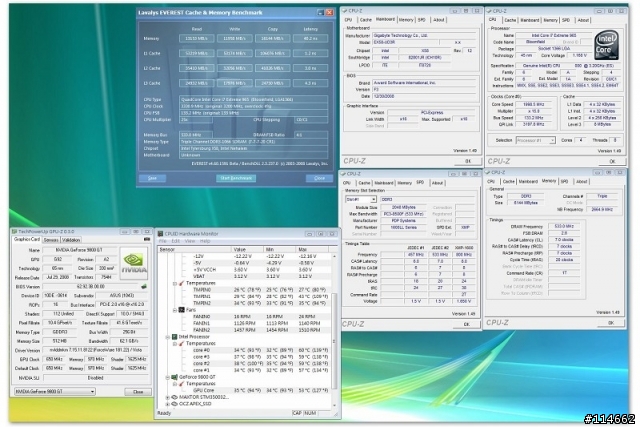

EVEREST跑一下記憶體的頻寬,讀取有13000MB,寫入有11000MB,DDR3-1066三通就有這基本的實力在。



SANDRA2009跑出20524MB,這才是比較正確的頻寬。

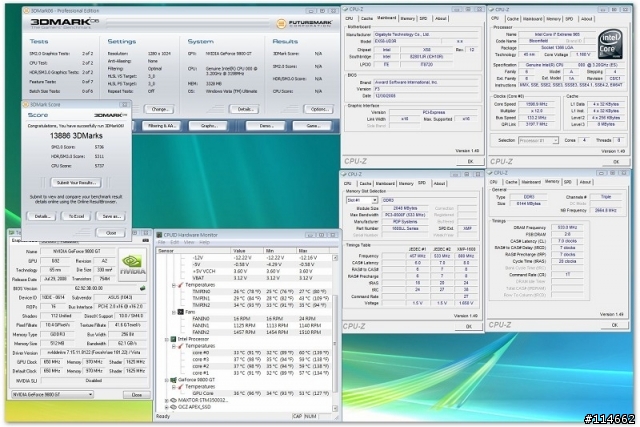

3DMARK06跑出顯示卡總分13886,其中CPU得分5737分。

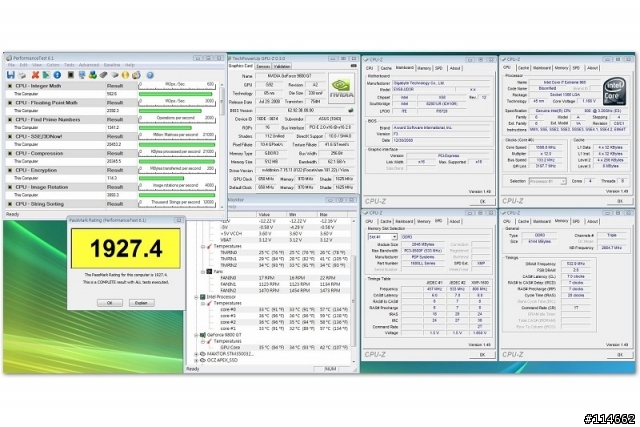

INTEL內部也在使用的Performance Test軟體,測出整體系統平均總分是1927.4分。

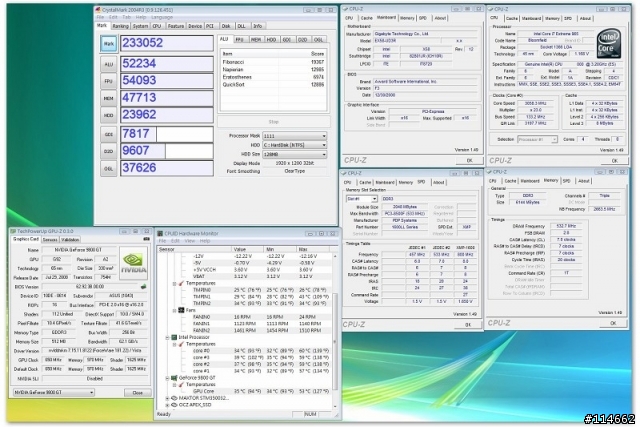

CrystalMark2004R3,雖然版本舊了,不過仍不失為測試整體效能的好軟體之一,OVERALL有233052分。



測整體效能還有PCMARK這套,這是05版本,綜合得分11013分。



Vantage版本綜合得分也有11000分左右。


OC 4G測試

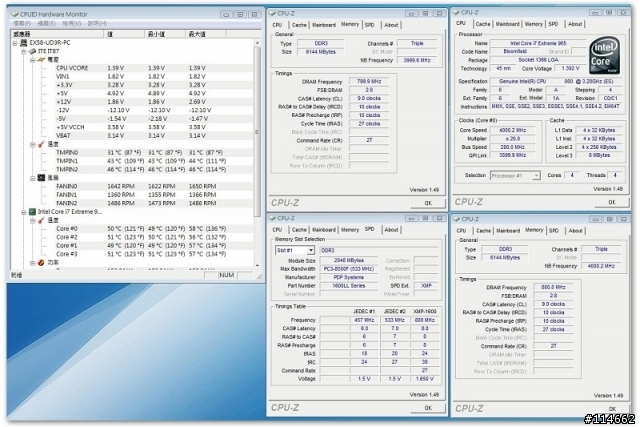

BCLK=200,Ratio=20倍頻來跑跑看4G基本盤吧,不過記憶體部分沒辦法2:10開機,只能把除頻比例改成2:8,CL放鬆至9才有可能進入系統跑測試。

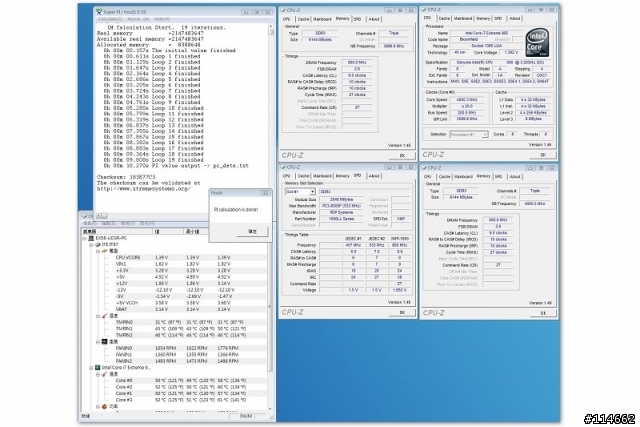

SUPER-PI 1M進步到10.27秒。

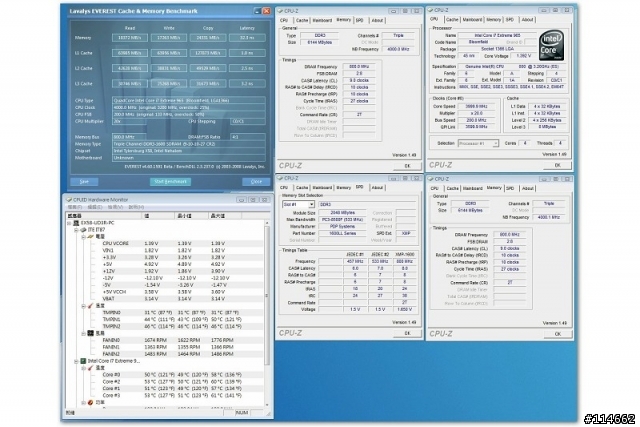

EVEREST讀取有18000MB多,寫入有17000MB多,不過記憶體頻寬還是得看SANDRA才比較準確。

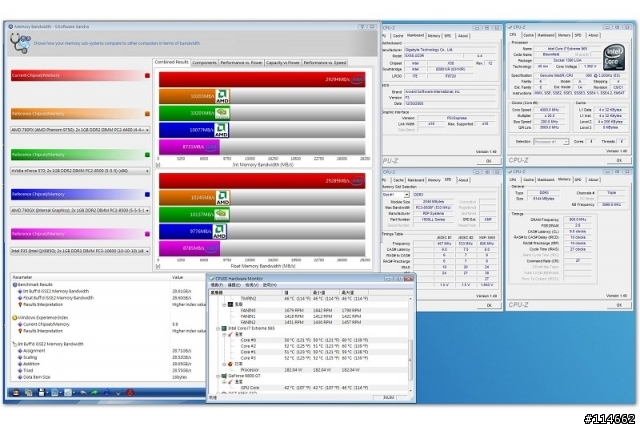

SANDRA 2009頻寬測試有29283MB,三通道的DDR3-1600果然就很恐怖了。

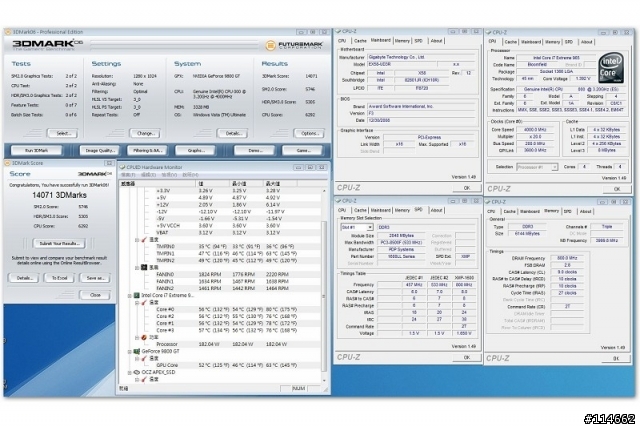

3DMARK06進步到14071分,CPU得分進步到6202分。

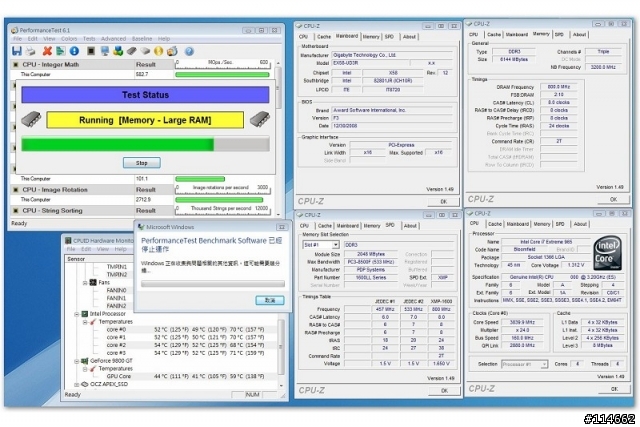

不過這套Performance Test就無法測試完成了,即使把CPU降成3.84G也無法測試過關,殘念。

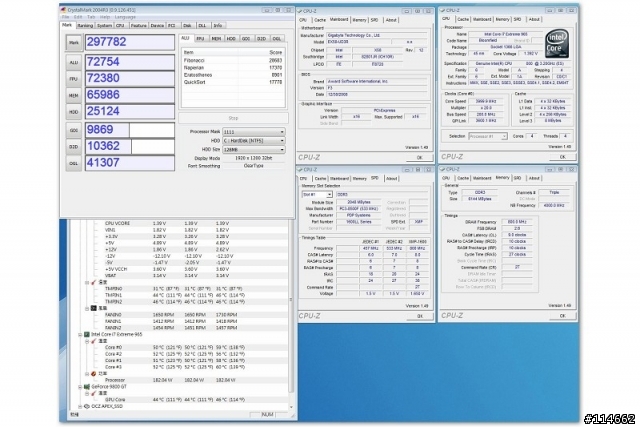

CRYSTALMARK2004R3的OVERALL得分有297782分。

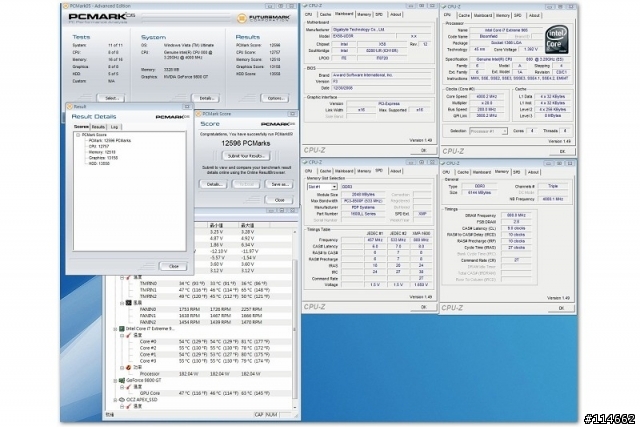

PCMARK05進步到12596分。



VANTAGE也有12854分。


測後感想


以這張六千多元可入手的X58平民板子上,的確還是有一定的超頻幅度可以讓玩家享受超頻感,不過由於VTT電壓可調整的項目不夠多,導致在4G時候不穩定可以由測試看的出來,有些測試其實還需要跑個2次,而且無法通過SP2004四開燒機超過10分鐘,因此以超頻4G來看這張板子是有待加強。不過即使如此,對於一般大眾而言,享受三通道以及INTEL多核心加上QPI技術才是X58最大的效益,至於超頻幅度超過20%的話,還是請參考老大哥EX58-EXTREME才是符合您需求的選擇。
