雖然說最近的景氣實在有點不是很好的感覺,不論是桌上型電腦或是筆記型電腦市場,似乎大部分的使用者都是比較傾向於價廉物美的電腦產品,不過對於追求極致效能的電腦玩家(或是超頻玩家)來說,高效能的電腦產品仍然是相當值得關注的話題之一。而筆者這次要跟大家分享的產品,就是歐系知名品牌Tagan專為高效能電腦平台而推出的1300瓦電源供應器,它的產品型號是TG1300-BZ,根據筆者在撰寫這篇分享文的時候所搜尋到的價格,官方的建議售價是新台幣15,500元,而網購的優惠價則是將近14張小朋友,真的是相當"高貴"且擁有超大瓦數的電源供應器啊!


開箱及本體外觀檢視

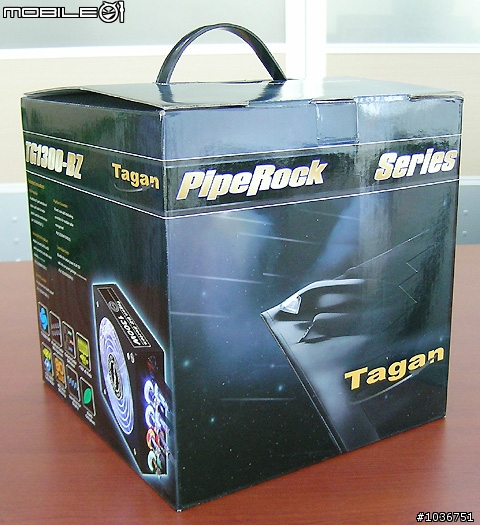

遵循01的傳統,還是先從外包裝箱開始看起吧!這款1300瓦電源供應器的外包裝箱如下圖所示,它的上方有提把設計,可以方便購買者提取。根據Tagan官方網站上的產品規格表顯示,這個1300瓦電源供應器的淨重是9.47lb,總重量是11lb,以1公斤大約是2.2lb(後面的小數就不計了)來換算的話,淨重大約是4.3公斤,而總重量則是約5公斤,可以說是相當具有實在感的PSU。

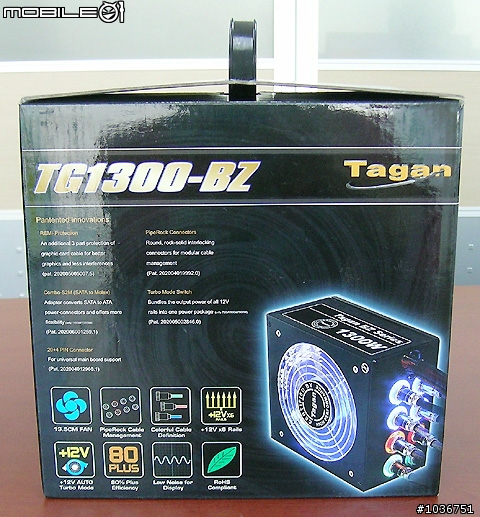

下圖是外包裝箱的左側面(正面請參考上圖),上方有產品型號及廠商名稱的標示,右下部分有這款電源供應器實際運行的燈光顯示狀態,看起來相當地酷炫。而從圖裡也可以明顯看出,這個外包裝箱是採用具有反光效果的材質,雖然可以增加外包裝箱的質感,不過筆者在拍照的時候,難免就會有一些環境燈光的反射或是物品的倒影(包含筆者自己),這點還要請各位網友見諒啦~


在上圖的左下角,有如下圖的八個產品特色的圖示說明,其中個人認為比較特別的包含有採用13.5公分的大型靜音風扇、模組化的管線式安裝設計(PipeRock Cable)、多種顏色定義的配接線、六組獨立的+12V電源,以及+12V電源具備自動切換功能以提供更高的電力輸出模式。


外包裝箱的背面有提供多種語言的產品特色簡述,下方還有列出一些安規標章的圖示。

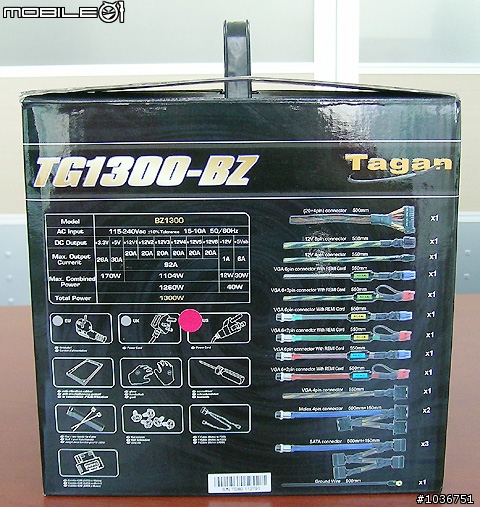

再看到外包裝箱的右側面。

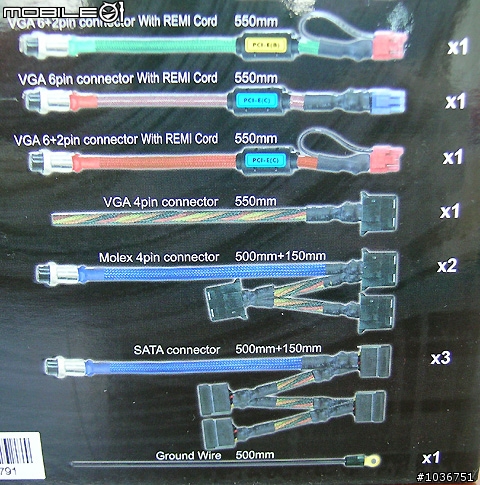

上圖的右半邊有列出各種電源線的外觀、內附的數量,拉近一點看甚至還可以看到有清楚的電源線長度標示喔!


在右側面產品型號標示的下方,則是清楚地列出這款電源供應器各式電力的詳細規格以供消費者在購買前查看比較。


下圖是外包裝箱右側面的左下部分,這裡的圖示主要是說明產品配件包裡面的小配件包所包含的配件(後面會有詳細的說明),而右上角US字樣旁邊有貼一張紅色的圓形貼紙,代表這款電源供應器內附的電源線接頭是美規的三孔式接頭(適用於台灣本地)。

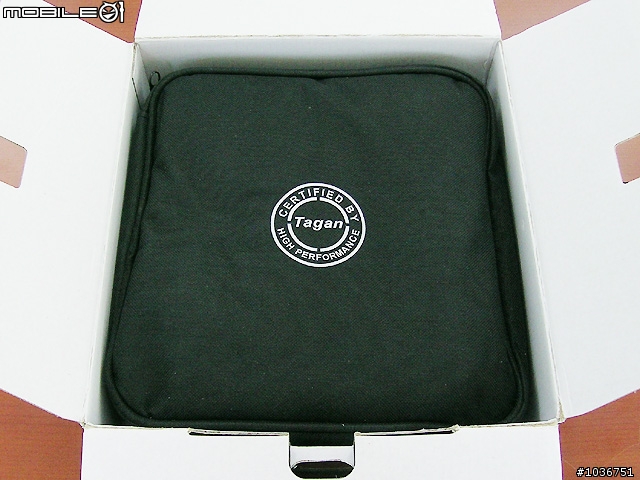

開箱囉~不過第一眼看到的並不是電源供應器本體,而是配件包,這個配件包裡面包含的配件相當多,後面會再另做詳細的說明。

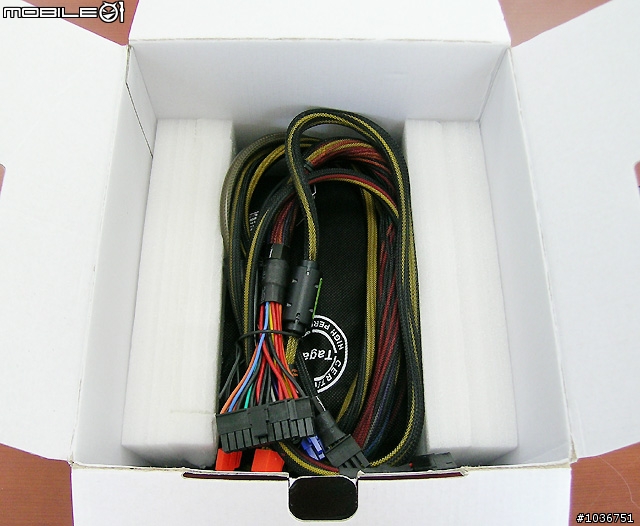

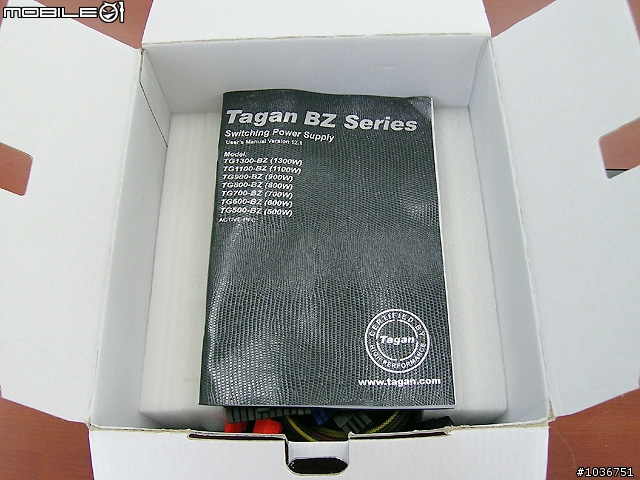

把配件包拿起來之後,電源供應器本體只能夠隱約看到一點點,因為被一本有點厚度的產品說明手冊擋住了。


從產品說明手冊封面上的文字印刷可以看到這款電源供應器其實是Tagan推出的BZ系列其中的一款,而且還是BZ系列目前最高瓦數的電源供應器,往下還有1100瓦、900瓦、...一直到500瓦都有(都是採用主動式PFC設計)。由下圖還可以看到這本產品說明手冊的封面(包含封底)有類似皮革紋路的設計,可惜應該是被配件包壓到而讓整本產品說明手冊有出現一些凹痕,不然看起來質感真的是挺不錯的。

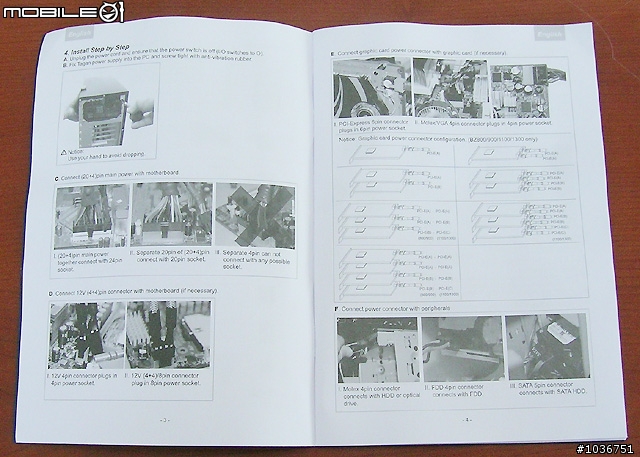

打開產品說明手冊,扣除目錄以及後面的附錄說明,總共的內容頁是四十頁,不過這四十頁跟外包裝箱的背面一樣,都有提供八種語言版本,所以一個語言實際上是分配到五頁的內容。雖然五頁的內容感覺起來似乎並不多,但是由下圖可以看到,連各種電源線所對應的安裝位置以及安裝時的注意事項都有詳細的圖示及文字說明(可惜沒有繁體中文版本),比起一般電源供應器所附的簡易說明書,不論是質感或是內容都好很多了。


將產品說明手冊拿起來之後,就可以看到電源供應器本體被一個保護套包著,躺在包裝箱裡面了。

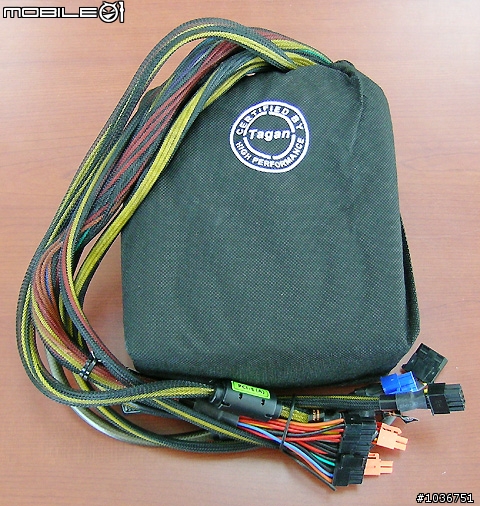

將包裹著黑色保護套的電源供應器拿出來~

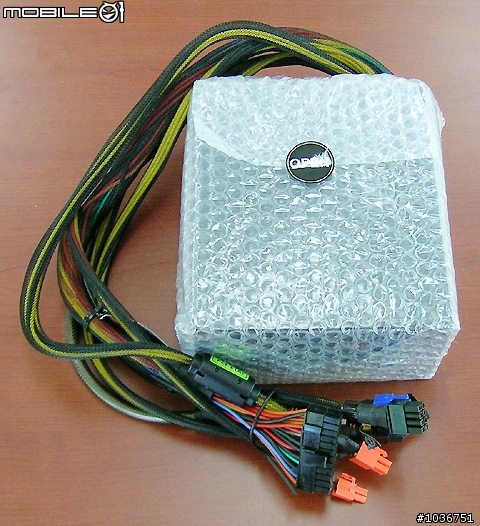

將外面的黑色保護套拿掉之後,由下圖可以看到電源供應器本體外面還有包著一層氣泡袋做保護。(不知道有沒有具備防靜電的效果呢?

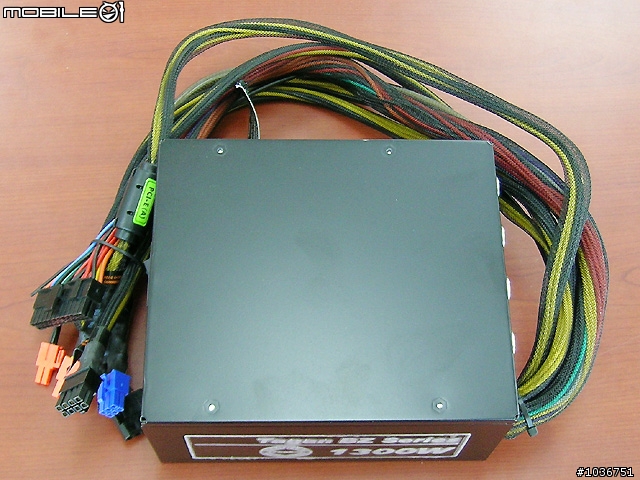

拿掉氣泡袋之後,電源供應器本體終於現身囉!

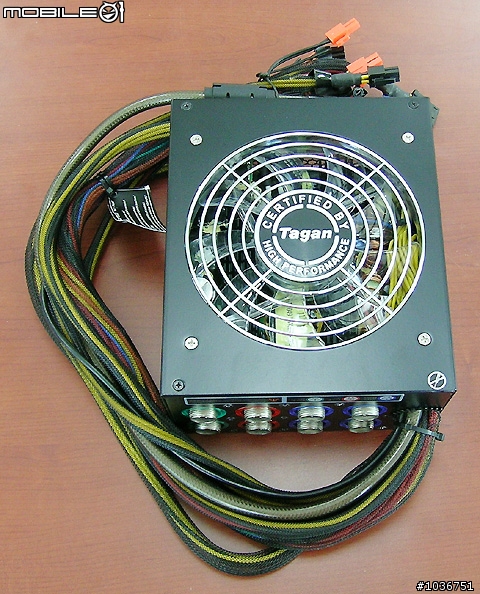

換另一面,這裡可以看到這款1300瓦電源供應器所配置的13.5公分大型靜音風扇。據了解,這款電源供應器外面的黑色烤漆是具有防刮痕處理的,筆者有試過用鐵尺輕輕刮幾下,的確是不會像一般電源供應器一樣很容易就留下刮痕,不過如果真的很用力刮的話,我想應該也還是會出現刮花的痕跡吧!


從斜側面角度觀看,黑色烤漆的質感相當不錯~


再換另一個角度觀看~

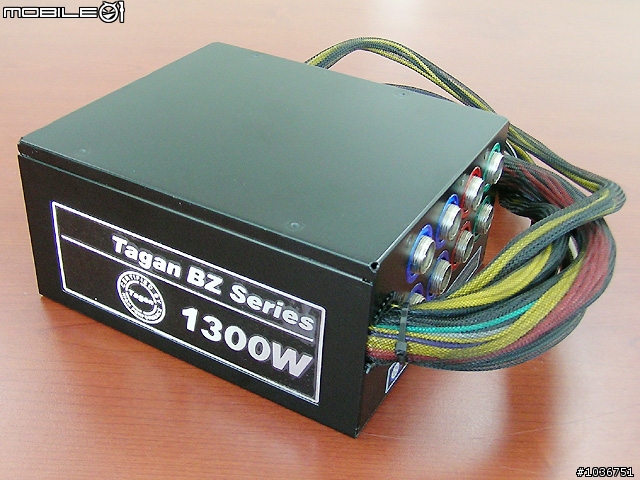

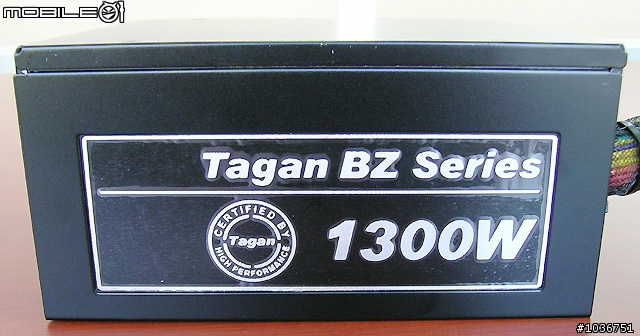

從電源供應器上面的金屬產品標籤可以驗明正身!(由於這個電源供應器是筆者借來試用的,所以上面的保護膜就不取下來囉~

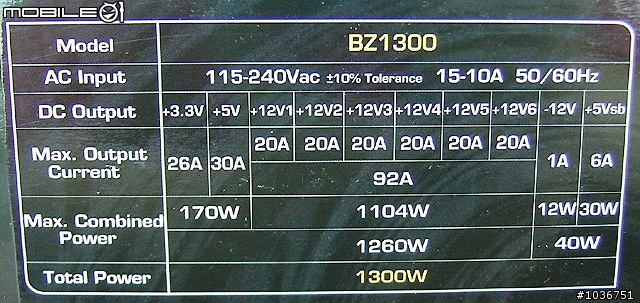

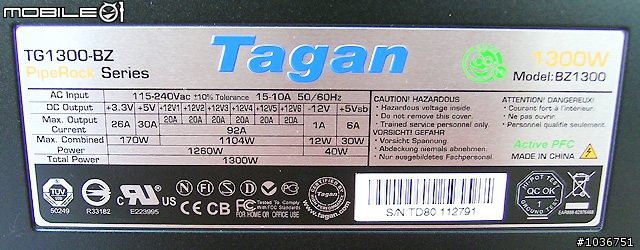

下圖是另一面的產品電力規格標籤,左上角有產品型號TG1300-BZ的標示,右上角有電源供應器總瓦數1300W的標示,而右邊大約是中間的位置有標示這款電源供應器是採用主動式PFC設計以及製造地區是對岸。至於電力規格表部分,所標示的規格當然是與外包裝箱上所列出的是一模一樣的啦~

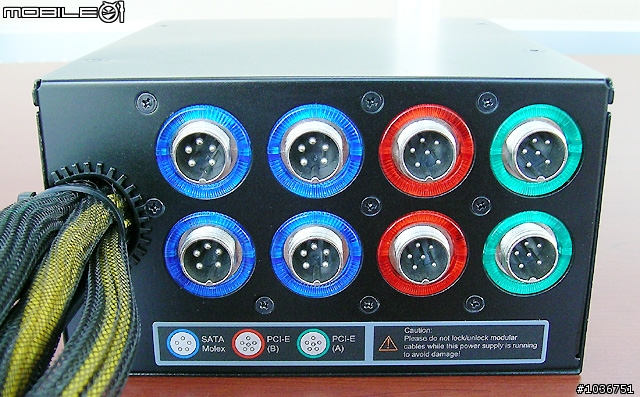

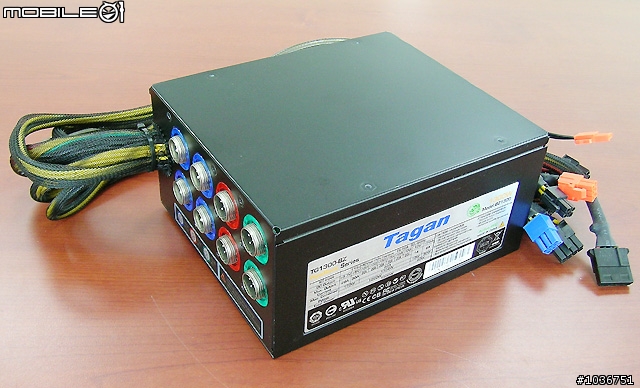

在電源供應器本體配置電源線的這一面,從下圖可以看到這裡設置了八個模組化的管線式(PipeRock Cable)安裝插座,由前面介紹外包裝箱時可以得知,這裡的插座在電源供應器實際運作的時候,可是會發出相當炫麗的燈光效果喔!

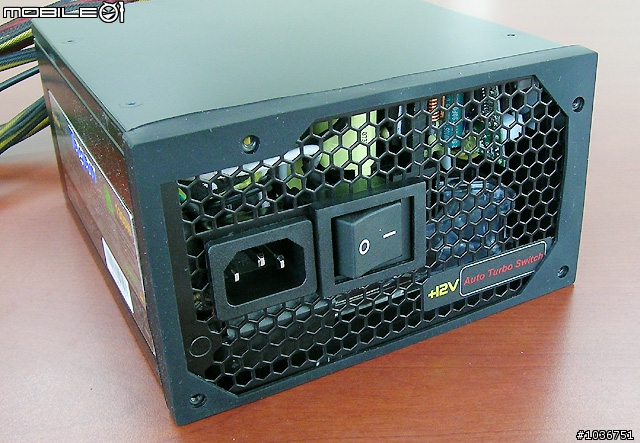

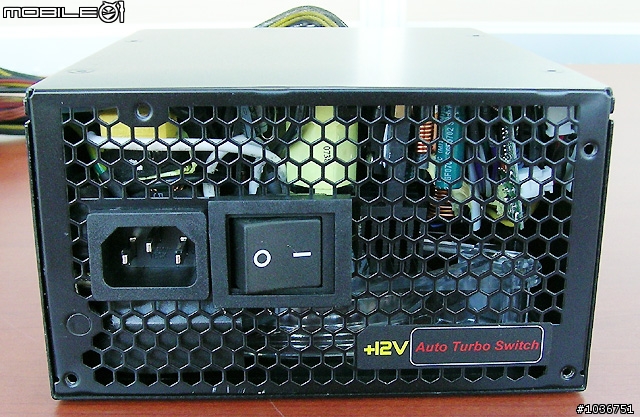

在電源供應器外接電源線的這一面,採用蜂巢式散熱孔的設計方式,上面設置的電源開關按鍵看起來也比一般的電源供應器大顆一些,似乎是為了大瓦數而做的特別設計。比較特別的是右下角有一個「+12V Auto Turbo Switch」標示,這是指這款1300瓦電源供應器的+12V電力可以自動切換成Turbo模式,為什麼會有這個功能設計呢?因為這款電源供應器雖然具有六組獨立的+12V、20A電力輸出規格,然而對於追求極致效能的電腦玩家來說,特別是在超頻的環境之下, 一組可以提供大功率的電力輸出才是能夠壓榨出系統更高效能的關鍵;在切換到Turbo模式之後,電源供應器會自動組合這六組+12V電力輸出,最高可以讓單組+12V輸出到92A的高電力(就是電力規格表裡面+12V的最高總安培值),讓玩家可以盡情地追求系統的極致效能。

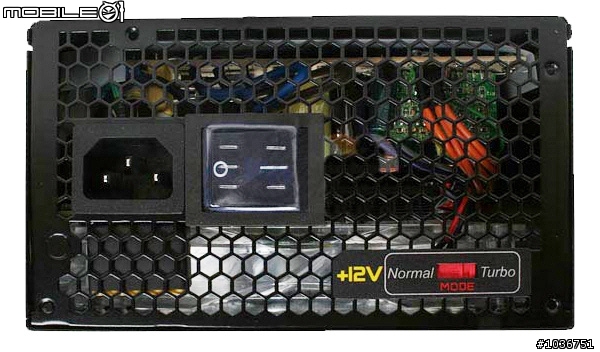

另外,筆者在搜尋Tagan這款1300瓦電源供應器的相關資料時,發現BZ系列的Turbo模式功能應該只有1300瓦以及1100瓦這兩款是採用自動切換設計,而同系列的其他瓦數電源供應器則是採用手動式切換設計。在Tagan的官方網站上有列出產品的細部圖片,下圖就是Turbo模式功能採用手動切換設計的模樣(為了讓網友們方便對照,下圖是筆者將官網上的圖片旋轉180度之後的樣子);不過很奇怪的是,Tagan官方網站上不論是1300瓦還是1100瓦的產品,對於Turbo模式功能都是放下面這張圖(旋轉180度之前),看來應該是忘了更新1300瓦以及1100瓦電源供應器在這部份的新圖片了。


本圖取自Tagan官方網站(已經做180度旋轉)

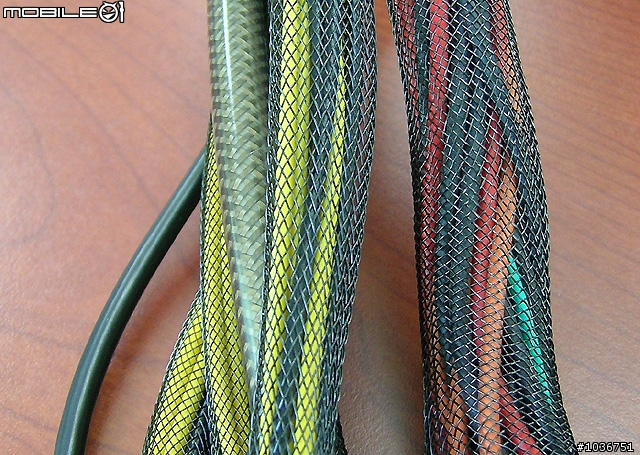

接著看到的是電源供應器本體上直接配置的電源線材部分,從下圖可以看到每一條電源線都有做隔離網包覆(最左邊那一條黑色的線材是接地線,所以沒有包覆隔離網)。

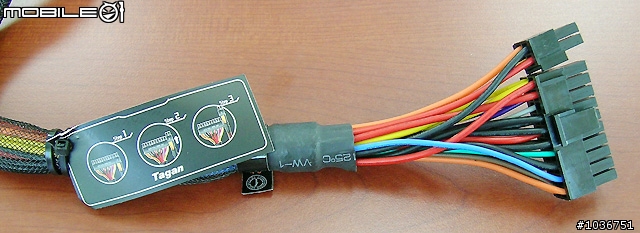

ATX主電源線是採用20+4Pin設計,線材上面還有附上一張小標籤,以圖示說明20Pin與4Pin接頭的拆解方式,給使用者小貼心的感覺。

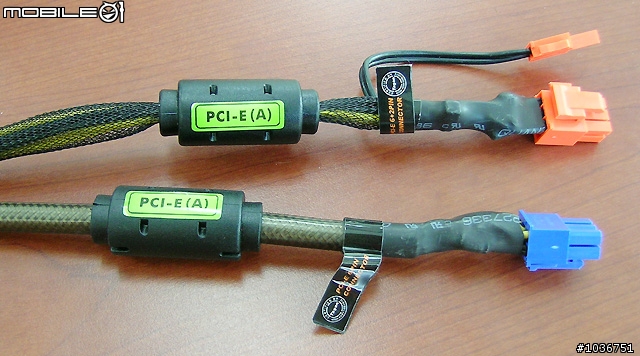

比較特別的應該算是下圖的PCI-E介面卡使用的電源線,電源供應器本體提供2組標示為PCI-E(A)的電源線,藍色的是一般常見的6Pin標準接頭,而橘色的則是採用6+2Pin的8Pin接頭設計。值得注意的是,這兩條電源線上面都有設置REMI Cord(就是下圖貼有PCI-E(A)標籤的黑色裝置),藍色接頭的電源線還有加上特殊的金屬遮蔽網設計,除了可以減少EMI干擾之外,還具有降低電力傳輸時的輻射效果。再仔細查看這兩條電源線的話,可以發現靠近接頭的電源線末端部分也有特殊的遮蔽設計,根據筆者向廠商查詢的結果,這裡的遮蔽設計裡面有加上電容,可以有效地抑制電流傳輸時的雜訊。

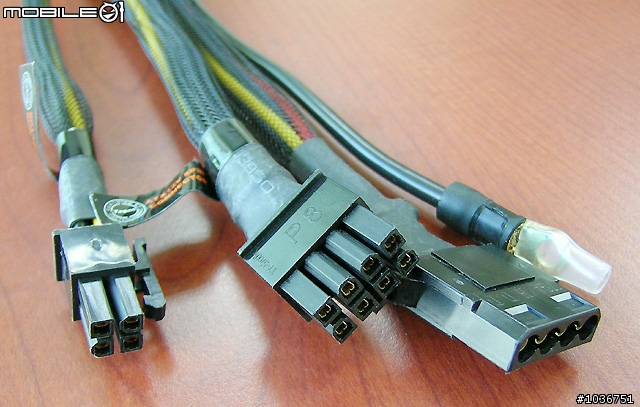

下圖是電源供應器本體上直接配置的另外四條電源線,最右邊的是接地線,往左是一個大4Pin(Molex)接頭的電源線,而左邊的兩條電源線相信大家都不陌生,是ATX 4Pin以及ATX 8Pin電源線,同樣的,每一條電源線的末端也都有遮蔽設計。



配件包內容物檢視

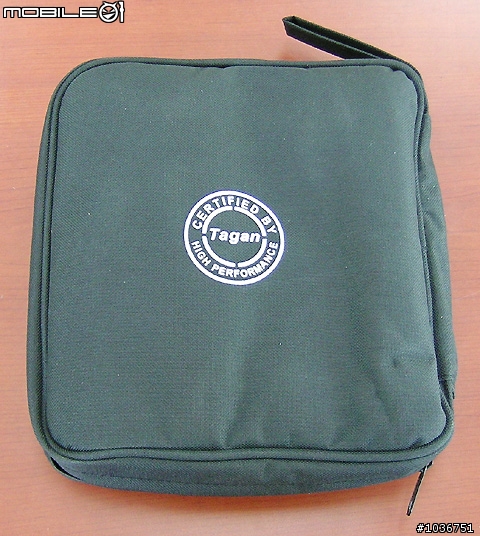

接下來就來打開配件包,看看裡面所附的配件到底有多豐富吧!(下圖是上面開箱時所看到的配件包的另一面)

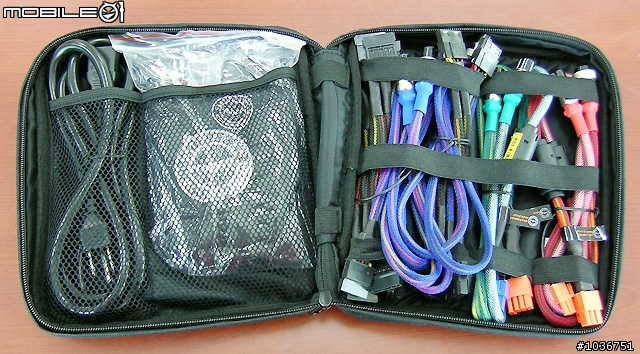

打開配件包之後就可以看到下圖的樣子,左半邊是三孔式電源線以及另一包小配件包,右半邊則是各種顏色的電源線。

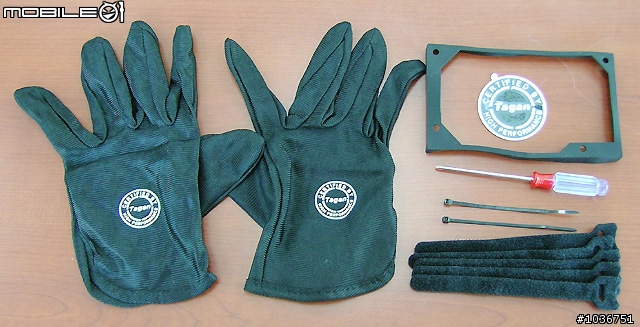

先來看小配件包,這裡大家不妨對照前面介紹外包裝箱時,曾經提到的右側面左下部分的小圖示。雖然筆者稱呼這個是"小"配件包(因為包在配件包裡面),不過裡面包含的配件其實也挺多的,筆者把它分成兩部分來看,下圖裡面的配件算是用來幫助使用者安裝這款電源供應器的小配件,左邊是一雙黑色的棉質手套,薄薄的、感覺上主要是防止使用者的手不小心被割傷,有沒有具備防靜電效果筆者就不清楚了;右下是五條具備魔鬼黏功能的整線帶以及兩條一般常見的塑膠束線帶;束線帶上方是一把十字的小螺絲起子。


上圖的右上方是一個橡膠方框裝置,使用者可以將它裝在電源供應器本體有電源開關的那一面,下圖就是安裝好之後的樣子,如此當電源供應器要安裝在機殼的內部時,這個橡膠方框裝置就可以提供電源供應器外殼一些防護的效果。在上圖的橡膠方框內還有一個Tagan的金屬標誌牌,背面有設置可黏貼的膠帶,使用者可以隨自己的喜好看要貼在那個位置。

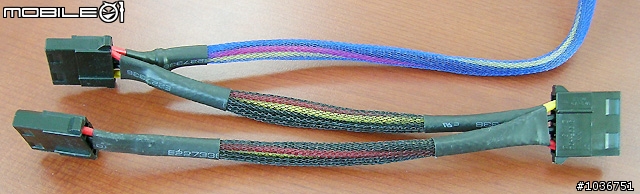

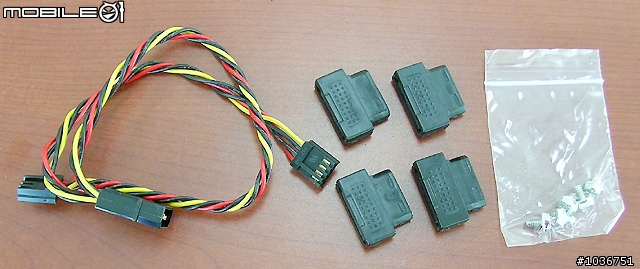

小配件包裡面剩下的配件如下圖所示,最左邊是一條一轉二的大4Pin轉小4Pin(通常是給軟碟機使用)電源線,中間是四個大4Pin轉SATA的電源轉接頭,至於最右邊那一包螺絲,自然是用來將電源供應器固定在機殼上之用的。

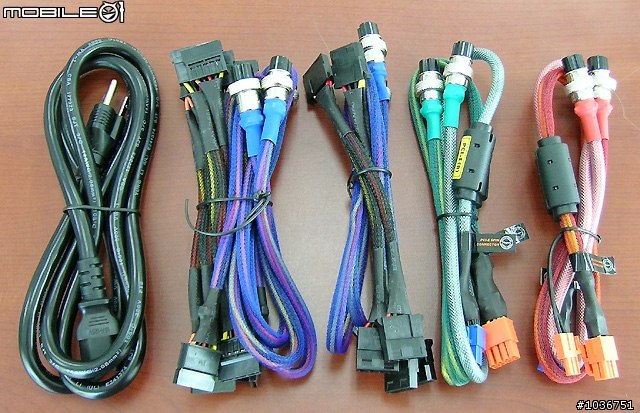

將配件包裡面所附的各種顏色電源線以及三孔式電源線排排站~

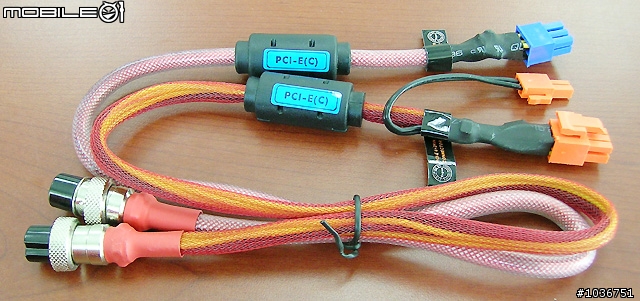

上圖右邊的綠色與紅色線材是PCI-E的電源線,綠色的標示為PCI-E(B)、紅色的則標示為PCI-E(C)。與電源供應器本體上面所配置的PCI-E(A)電源線一樣,這兩條綠色與紅色的PCI-E電源線都是採用一個標準6Pin的藍色接頭以及一個6+2Pin的8Pin橘色接頭設計,電源線上都有設置REMI Cord裝置,藍色接頭的電源線也都有加上特殊的金屬遮蔽網,而且靠近接頭的電源線末端部分也是一樣都有加上內含電容的特殊遮蔽設計。

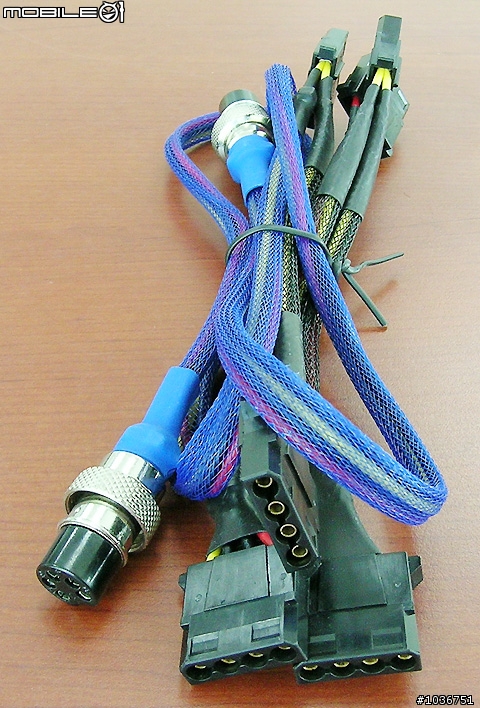

藍色的線材共有兩種電源線,下圖是兩條大4Pin的電源線,從下面第二張圖可以看到,一條電源線一共設置了三個大4Pin(Molex)的電源接頭。

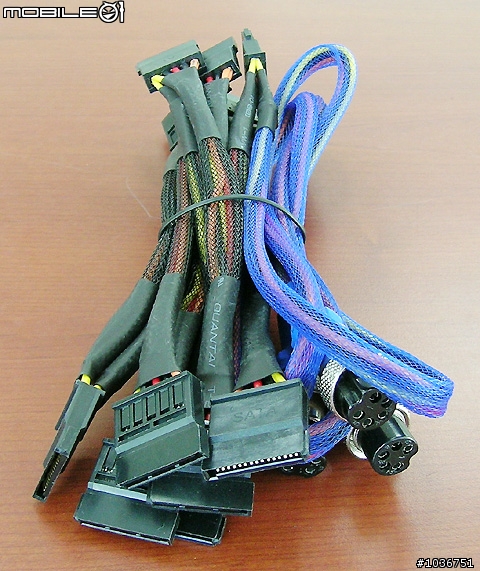

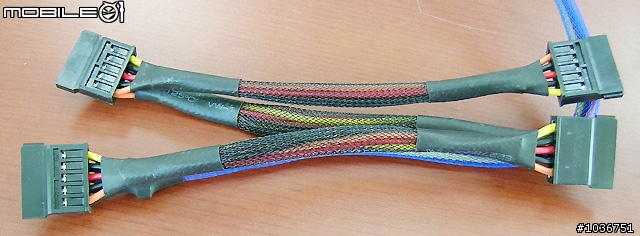

另一種藍色的電源線相信大家一定都猜得到,那就是SATA的電源線啦!配件包內附的SATA電源線一共有三條,從下面的第二張圖可以看到,一條SATA電源線所設置的SATA電源接頭一共是四個。

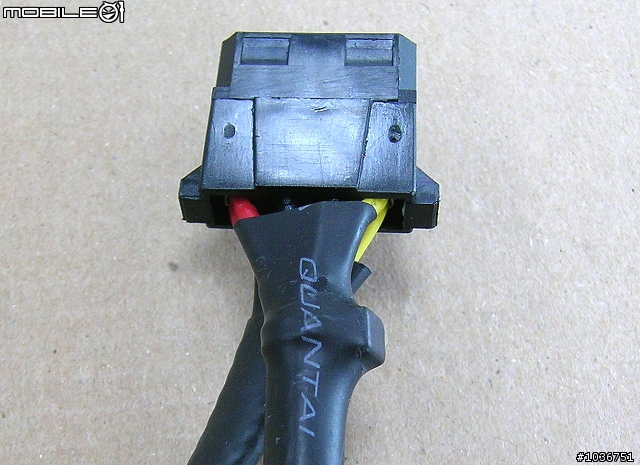

仔細查看這兩種藍色電源線的話,可以看到靠近電源接頭的電源線部分都有做遮蔽設計,其中部分的位置還可以看到如下圖的突起裝置,感覺上好像跟PCI-E電源線接頭的內含電容裝置有點類似。

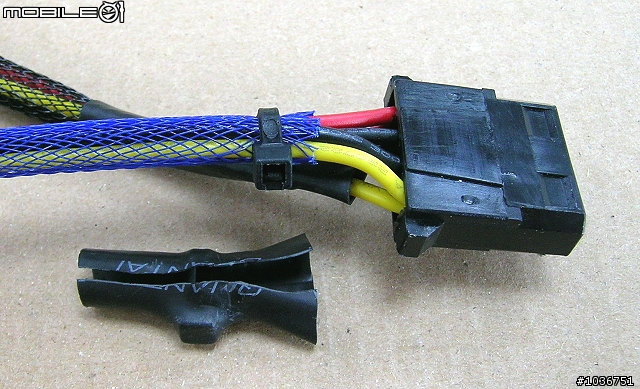

不過將上圖那個裝置外面的熱縮套切開的話,結果看到的就是像下圖一樣,其實只是束線帶的裝置而已。

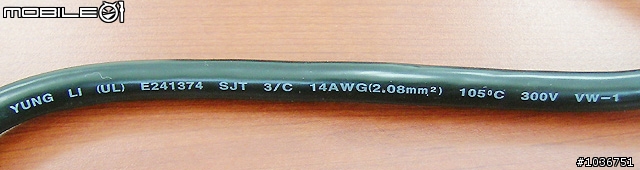

下圖是這款電源供應器內附的三孔式電源線上面的文字標示,從圖裡面可以看到這條三孔式電源線是14AWG的粗線徑。



電源供應器本體內部檢視

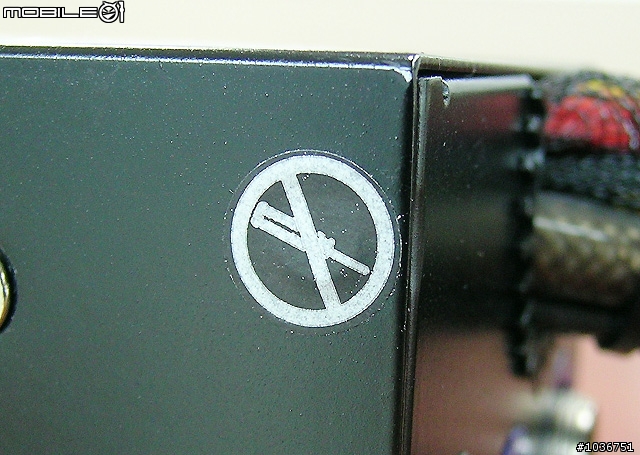

看完了TG1300-BZ電源供應器本體以及配件包的內容物之後,再來當然要查看一下電源供應器內部的設計啦!不過筆者在這裡要先提醒一下,雖然這款電源供應器要拆開外殼並不難,只要取下四顆小螺絲就可以了,不過就如同下圖所示,其中的一顆小螺絲外面有貼上一張上面有"禁止使用螺絲起子拆卸圖示"的圓形小貼紙,而且還是易碎貼紙,所以沒必要的話,建議使用者還是不要隨便打開電源供應器的外殼吧!(雖然產品說明手冊中並沒有提到將這張圓形小貼紙破壞之後會失去什麼樣的保固條件

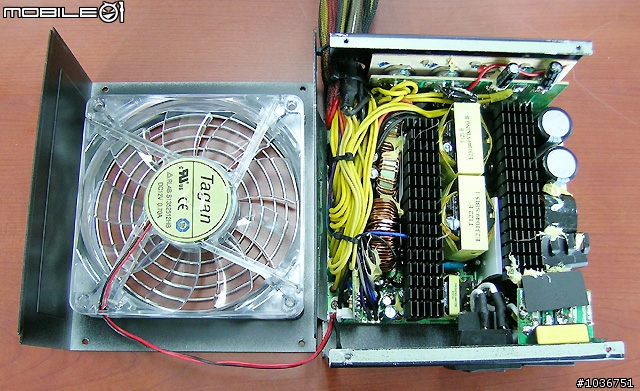

將上面的圓形小貼紙破壞、取下四顆小螺絲,打開電源供應器的外殼之後就是像下圖這個樣子。

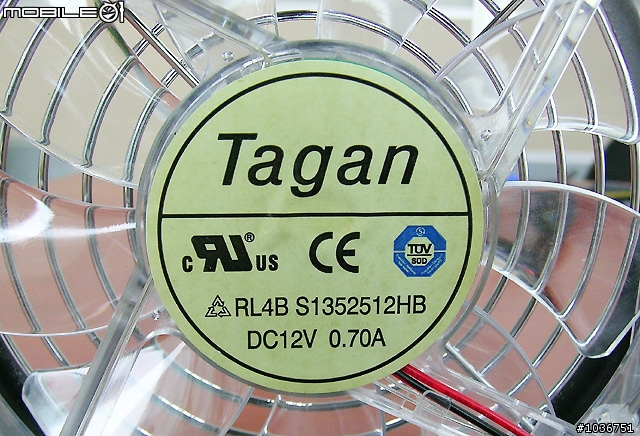

這款電源供應器所採用的13.5公分風扇其型號是RL4B S1352512HB,雖然下圖上面標示的品牌是Tagan,不過這款風扇其實是Globe Fan的產品,根據下圖的標示,風扇使用的電力規格是DC12V、0.70A,而在實際運作時,四個角落還會發出藍色的冷光效果(後面有實際的運作效果圖)。

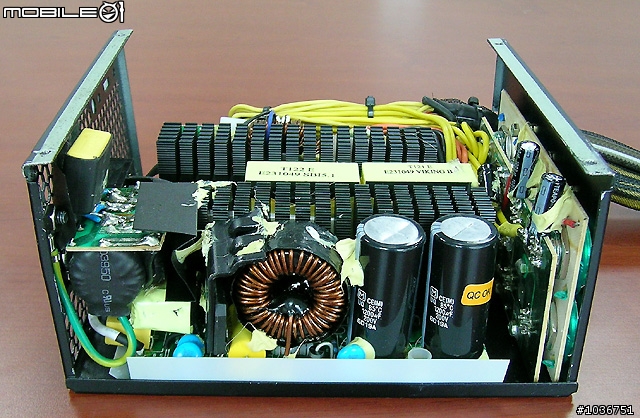

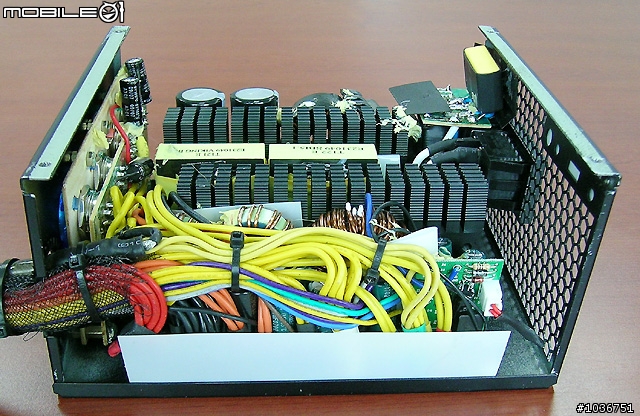

從側面來觀看這款電源供應器的內部構造。


再換到另一側來觀察~

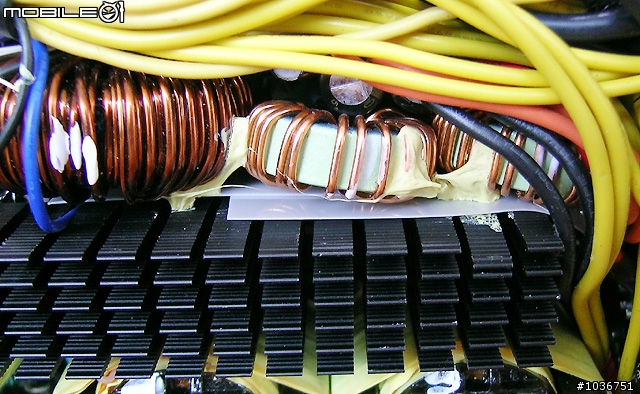

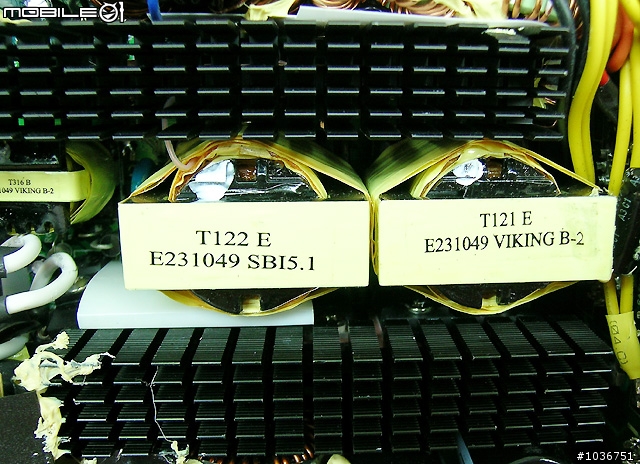

整體上來看,TG1300-BZ電源供應器內部的各式線材都有做妥善的設置與整理,主要元件的規劃相當有條理並且也有用絕緣膠固定,在適當的位置也都有加上隔離板來避免各元件之間不小心接觸到。

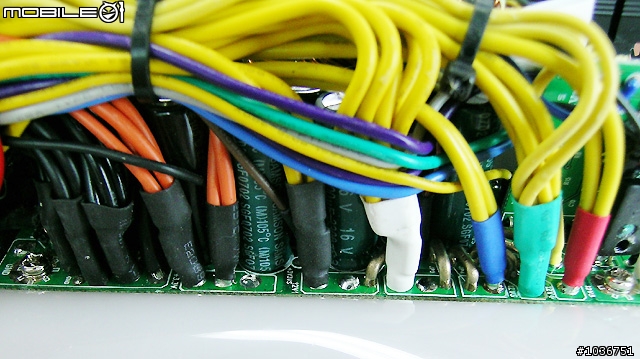

在主要線材的末端接點部分,都有加上遮蔽設計,相當地細心。

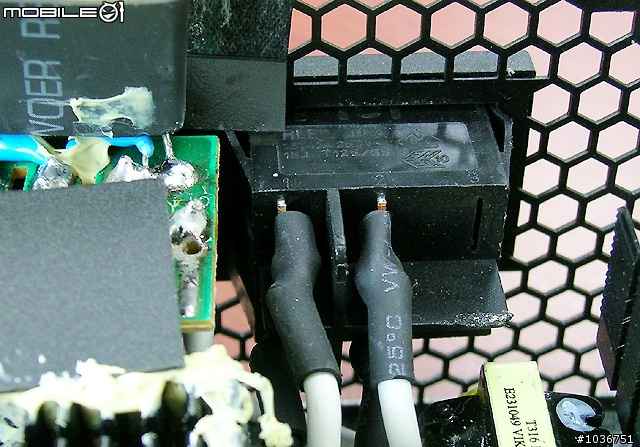

電源開關按鍵內部的樣子。

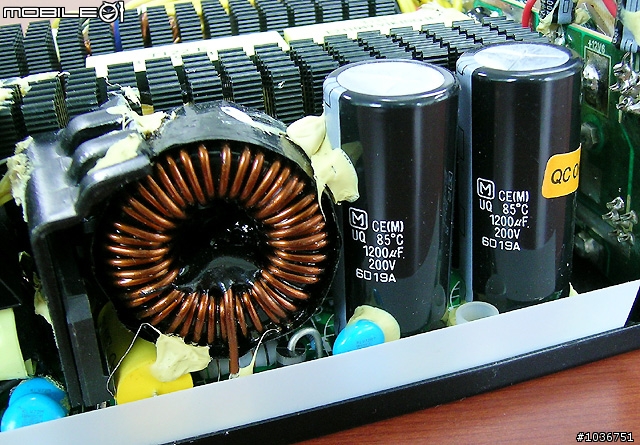

主要電容是採用兩顆日系品牌的產品,由電容上的標示可以看到它的規格是1200μF、200V、85度。

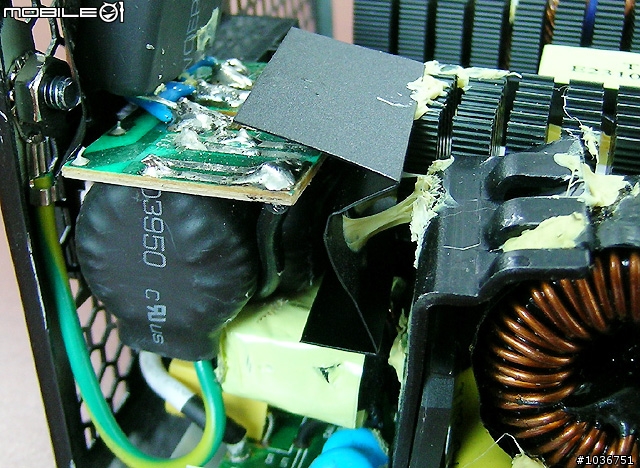

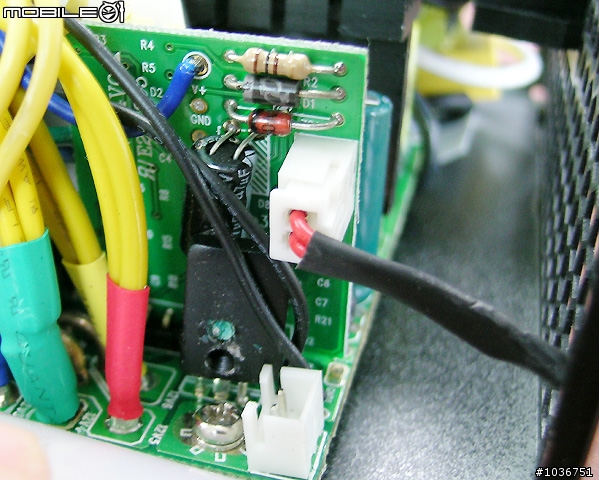

比較特別的是,在靠近13.5公分風扇電源插座的角落,如下圖所示,這裡有設置一塊小電路板,上頭的2Pin電源插座還插著一個已經被截斷電源線的2Pin電源接頭,依照整個電源供應器內部佈局的相對位置來看,如果這一個電源供應器是BZ系列900瓦以下的產品的話,這個位置的電源線應該就會接上+12V Turbo模式的手動切換開關才對,不過筆者拿到的這個電源供應器是BZ系列的1300瓦產品,在+12V Turbo模式功能部分已經設計成自動切換了,所以這裡的電源線才會被截斷。(但是2Pin電源接頭為什麼還要保留在裡面呢?



簡單安裝試用

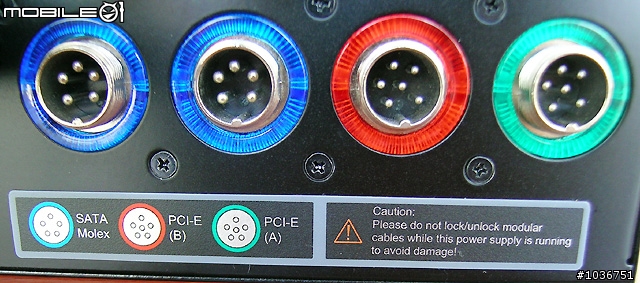

接著來實際安裝這款1300瓦的電源供應器試用看看吧!如同前面所看到的,電源供應器本體上的八個模組化管線式(PipeRock Cable)安裝插座有藍、紅、綠等三種不同顏色的標示,當然也要對應到相同顏色的電源線囉!在安裝插座的下方有如下圖的標示,右半邊的注意事項是提醒使用者,千萬別在電源供應器開機運作的時候插拔電源線,以免造成電腦硬體設備的損壞;而左半邊的圖示則是提醒使用者,不同顏色的插座要對應到不同的電源線,只不過這裡有點奇怪的是,前面看到的PCI-E電源線綠色的是標示PCI-E(B)、紅色的是標示PCI-E(C),但這裡的標示綠色的插座是對應PCI-E(A)電源線(這不是本體上面所設置的PCI-E電源線嗎),紅色的插座是對應PCI-E(B)電源線,怪怪的,看來還是要以顏色來對應才是正確的~


挑選好需要使用的電源線之後,再來就是要將電源線安裝到管線式插座上了。安裝的方式與PS/2介面的鍵盤或滑鼠插頭很雷同,因為電源線的插頭與與插座都有防呆設計,所以不必太擔心會插錯。

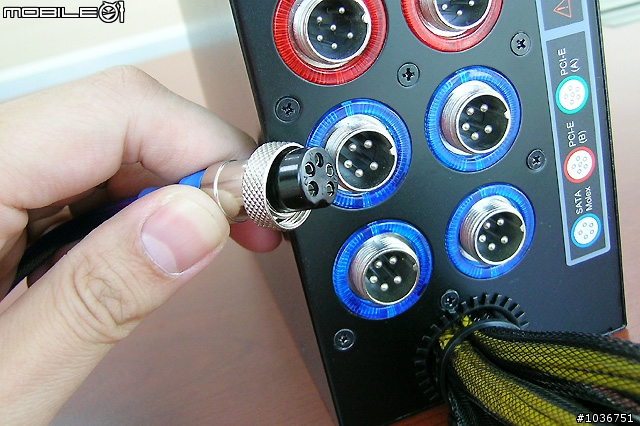

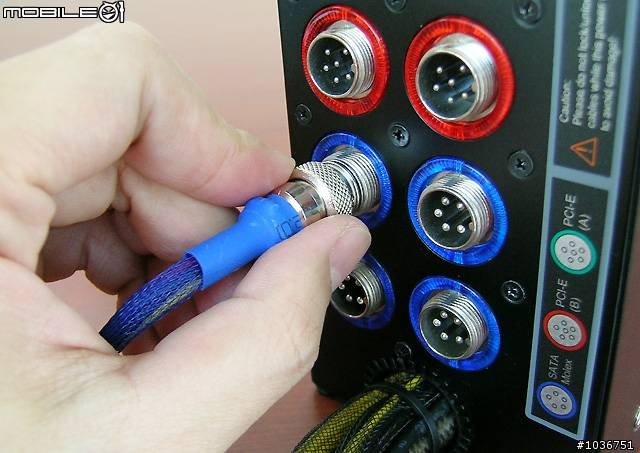

將電源線上的插孔對準插座裡面的針腳之後,很容易就可以將電源線插入管線式插座了。確定電源線有插入管線式插座之後,再將電源線上的螺絲環旋入管線式插座,這樣就完成電源線的安裝了。(螺絲環有旋緊的話,可以防止電源線不小心脫落!)

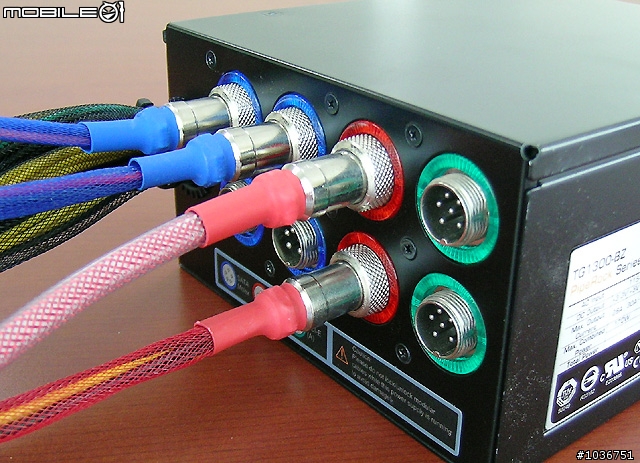

下圖是筆者挑選一條SATA、一條大4Pin以及紅色的那一組PCI-E電源線安裝好之後的樣子,這裡有一點需要注意一下,那就是電源供應器上的藍色管線式插座只有四組,而配件包內附的藍色大4Pin以及SATA電源線總共有五條,因此勢必有一條藍色的電源線是無法使用的。不過話說回來,一條大4Pin電源線上頭有設置三個接頭,一條SATA電源線上有四個接頭,這樣的數量配置在四組管線式插座上,應該也很夠用了。(如果安裝三條SATA電源線的話,那可以安裝十二顆SATA硬碟嗎?一般的主機板也沒有提供這麼多的SATA連接埠吧~

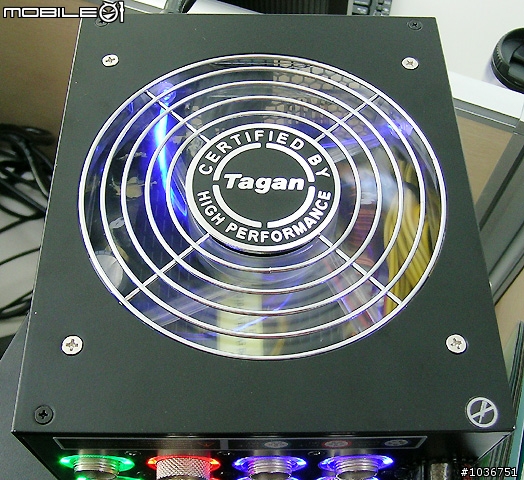

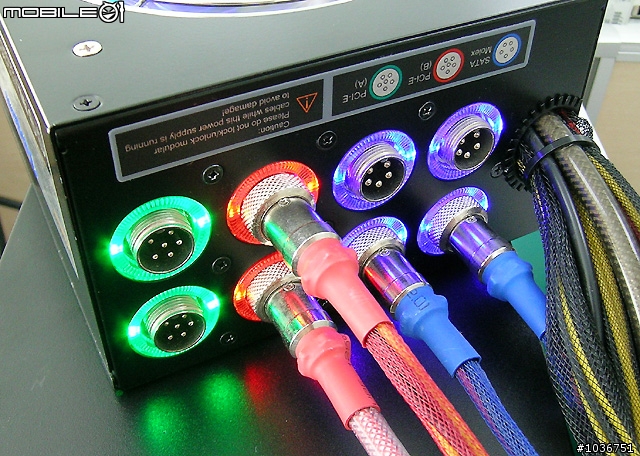

實際安裝到電腦上、開啟電源運作之後,就會如同外包裝箱的產品圖一樣,在風扇以及管線式插座的位置都會發出炫麗的燈光效果。只是使用者如果想要享受這個炫麗的燈光效果的話,要嘛就是架設開放式平台,或者是使用透明機殼(最少側板一定要透明的),不然一般的機殼都會將這個燈光效果擋住了,應該也沒什麼好看的吧~


原本筆者也有打算要組一個電腦平台,然後利用變電家來測試一下這個1300瓦電源供應器的電源耗用狀況,只不過以筆者目前手邊的配備來看,不管怎麼搭,組起來的電腦平台能夠跑到300瓦的電源耗用率已經是極限了,而這樣的電腦平台如果要拿來測試這個1300瓦的電源供應器的話,真的很有「殺雞焉用屠龍寶刀」的感覺,所以為了不貽笑大方,筆者只好將這個測試念頭作罷了~


儘管如此,不過就筆者這次簡單的試用感覺而言,Tagan這款1300W超大瓦數的電源供應器不論是在整體的佈局設計、元件用料方面都相當不錯,並且在線材的顏色分類、防磁、遮蔽設計等,也做得相當細心;在內部的散熱措施方面,這款電源供應器的內部有設置熱感應偵測裝置,一旦偵測裝置感應到電源供應器內部的溫度達到一定的程度時,就會透過加強13.5公分大型散熱風扇的轉速來加以排除電源供應器內部過多的廢熱,藉此來保護電源供應器本身的組件並延長使用壽命。

當然,網購優惠價將近14張小朋友的TG1300-BZ對於筆者來說,可謂是屬於天價級的電源供應器(原本筆者也沒有預料會借到這麼大瓦數的電源供應器),還好TG1300-BZ只是BZ系列中的一員,就筆者目前所搜尋到同系列的500W與600W電源供應器的網購價格大約各是接近4張小朋友(TG500-BZ)以及5張小朋友(TG600-BZ),這樣的瓦數與價格應該就比較適合一般的電腦使用者來選擇了。
