前幾天與小弟私交甚好的公寓管理員看到我在玩O家的數位單眼
突然說他以前也有在玩單眼相機
但是上次拿出來拍照也已經是十幾年前的事情了
說著他就進房間說要拿給我看看
後來出來的時候手上多一包機滿灰塵的相機包
我們打開來檢查研究研究的時候
他突然說了一句,這台就送你吧
不然我也沒再用了
裡面有一機兩鏡
NIKON FM10
NIKON 35-70mm F3.5
還有本次主角SAMYANG 28-200mm
由於送去檢查回來估價要三張小朋友(不是三小朋友喔)
小的剛買一台二手的E 510含KIT在加上另外買的一顆40-150mm的鏡頭
剛好組成雙鏡組的套裝還有媽魯米的DHG鏡片兩個......等等
把錢給敗光了
因此沒有多餘的錢可以整理這套相機
但是老師傅說機身況狀良好
只有五菱鏡有發霉但是不影響成像還有操作
故想說鏡頭自己清看看能不能救活
那顆NIKON 35-70mm再使用拭鏡紙還有棉花棒的火力轟炸後發現只有前玉還有後玉外表有發霉
內部鏡片似乎沒有問題
好這顆可以用了
買個一捲柯達金200底片拍了兩天總算殺光36張底片
洗出的照片發現鏡片真的沒問題耶
嘿嘿賺到了
但是那顆SAMYANG的鏡頭似乎沒這麼好康
清潔過後不只外表,就連內部鏡片也都發霉的相當嚴重
想說都已經這樣了
就死馬當活馬醫拆吧
不多說廢話了,開始今天的主題吧
首先


先來個今天使用的家私吧,小型螺絲組






小型收納盒

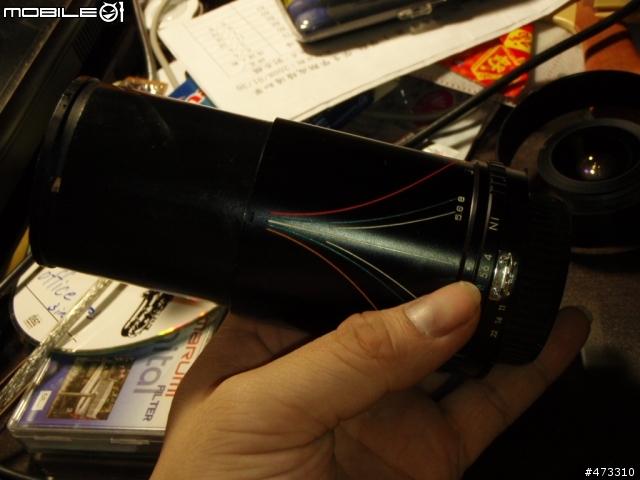

今天的主角,SAMYANG鏡頭






換個角度來一張


先看看內部狀況,相當淒慘



正面也來一張,鏡頭都花了,鍍膜也被吃掉了





嚴重被侵蝕的後玉
/





前端的固定螺絲,有三個,放鬆就好



轉動前玉就會整個浮出來的前總成,這邊就是對焦的部分



取下了





這是固定前玉的外罩的內側,這個溝槽式跟前玉總成的那個白色固定點嵌合的地方





這就是對焦的時候前後移動的螺紋





內部第一組鏡片,用手就可以轉下來了



看,轉下來了


看得出來連內部的鏡片內側也都發霉了





看不出哪可以下手再拆的,這可能要送去專業的師傅那邊解決了





後面也來一張,看得出來都被侵蝕了





這是前玉的外面,就是裝UV鏡的螺紋



這是內側,固定用與對焦的螺紋



看得出鏡片狀況很差,擦過了但是還是無效





開始拆鏡頭的前段外罩,三根螺絲就可以了





螺絲卸下了





移除鏡片與外罩的樣子





外罩前端的內側,那有轉動對焦環的滑軌





後端的外罩,有顯示對焦尺表的筒身





拉出成為200mm的樣子






換個角度在一張,筒身末端有三根螺絲,轉開就可以卸下外罩了






卸下後露出的是固定光圈檔位的固定螺絲






先別急著轉開





先把鏡頭做給卸下,四根螺絲輕鬆解決





卸下後就可以抽出來了





這應該是稱作後玉吧





後端鏡頭做的內側,可以看到連接機身的時候的光圈開放勾





回歸定位用的彈簧





勾住光圈的鉤子





光圈機構





這時候只要輕輕往上就可以抽出光圈檔位環了,照片中的鉤子是勾住光圈調整片的





抽出,那顆小小的珠子一定要注意喔,不然要是遺失的話,以後光圈可是會變成無段變速喔





卸下排檔環之後,露出的調整片固定座,上面有三根螺絲(其中一根之前拆的時候飛走了= =||||)





來張特寫,看得出來他只有輕輕壓住的功能





移除固定座後露出的是光圈調整片,看得出是利用滑動的軌道壓住光圈的,現在是光圈全關





這是光圈全開





調整片與固定座的組合樣子





下面的調整片與鉤子





光圈全關





撥動調整勾,光圈全開





下面那組調整片的固定螺絲





卸下的樣子






真正的光圈調整勾,可惜我動不到他





來卸下調整機構的座吧





這兩片是對鎖的螺牙喔,一個正牙一個逆牙





下面那片的螺牙,一正一逆





這時候就可以卸下內桶外罩了





這是廣角端的樣子





這是望遠端的樣子





望遠端





廣角端





大集合





記得喔,裝回去的時候位置要對喔,不然光圈會失效








最後打完收工,其實是因為功力不足所以只能拆到這樣的程度


雖然補足已修復他,但是至少可以讓我解剖大體研究研究


其實這是小弟第三還第四次分解他


常常會發生螺絲彈掉的麻煩


所以目前掉了三根螺絲,幸好都是掉在不受力區域,所以還不致於造成影響


希望能有大大能在教我更進一步分解的步驟,因為我好想讓這顆鏡頭復活T_T
