各位好!

又是經過一個月的等待.終於又有新作品問世了
不過這次的作品實在是相當特別

這是初次嘗試製作客機模型.

還記得上一次完成飛機模型是在我國小的時候.
那時只是把F-18單純組裝貼水貼而已.
之後就再也沒有接觸過飛機類的模型.

經過了許久.在某位網友的懇切委託下.終於要製作我在網路上的發表第一架飛機模型.

雖然這次的模型只是很單純的客機
但畢竟是初次製作.許多細節對我來說還是相當陌生.

要是有不盡完善的部分還請多指教!
接下來就請各位來欣賞一下這架飛機的打造過程吧~~

--------------------------------------------------------------

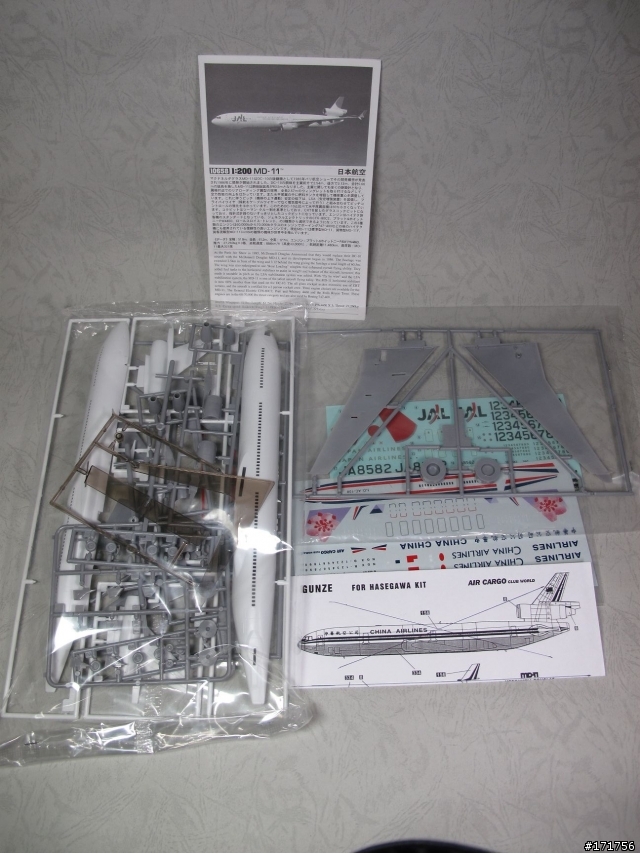

首先是開盒照.



雖然是很單純的套件.但製作上還是得小心翼翼

本次收到的套件為MD-11日本航空塗裝

但委託者要求改裝成華航機種
看樣子又是一場大工程!!

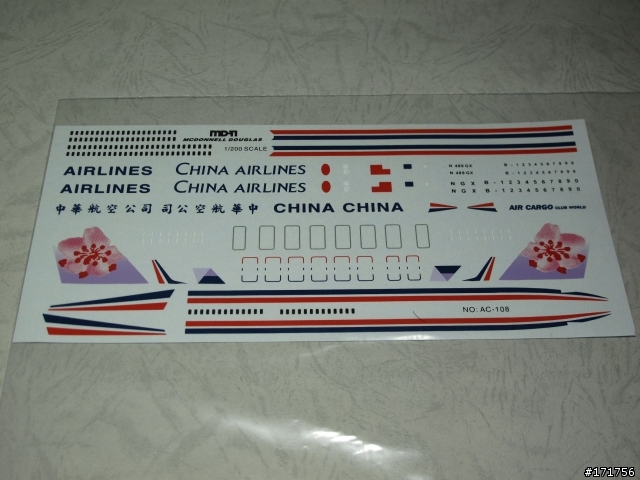

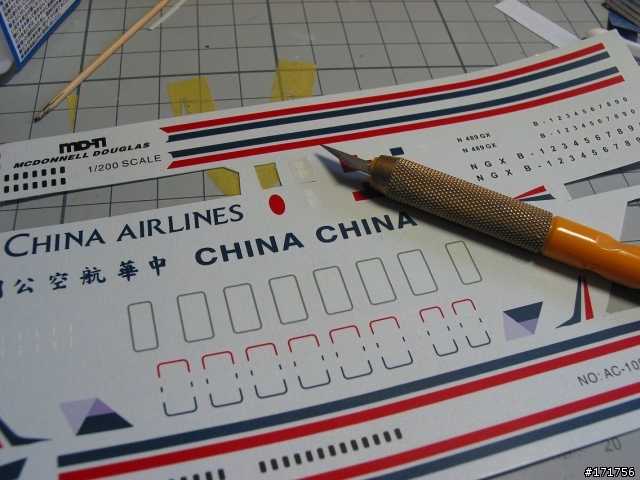

這是在網路上定購華航水貼紙.沒想到連這玩意都有!
不過經過製作後.這款貼紙的品質真的蠻糟糕的....(之後會有說明)



檢視零件情況


不虧是長谷川的品質.果然該有的刻線一點都不馬虎

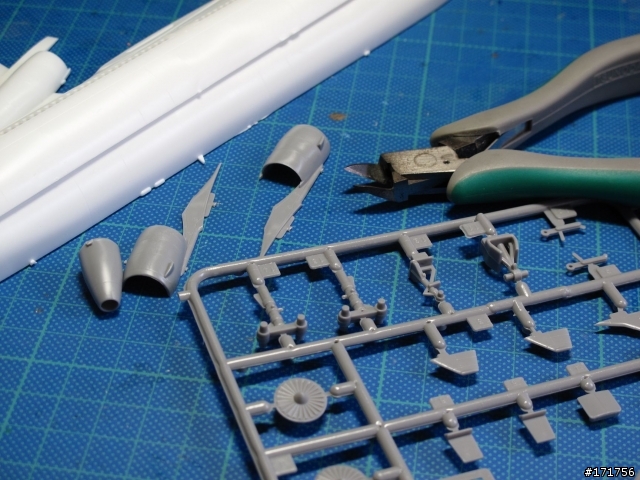

緊接著先將所有零件剪下作假組


假組完成

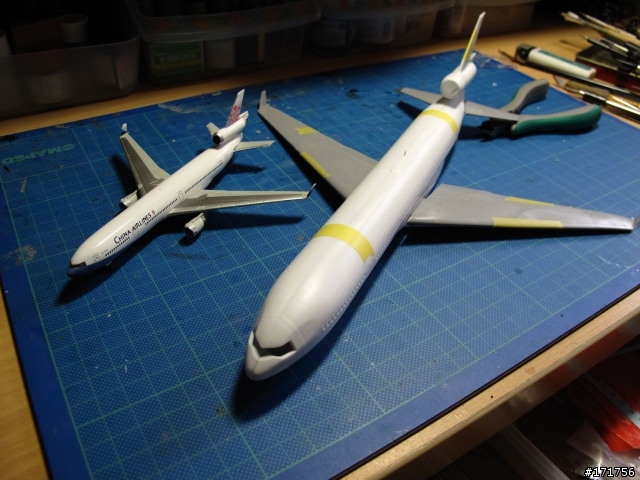

這是1/400的縮小版模型.主要是要拿來比對塗裝


1/200:1/400

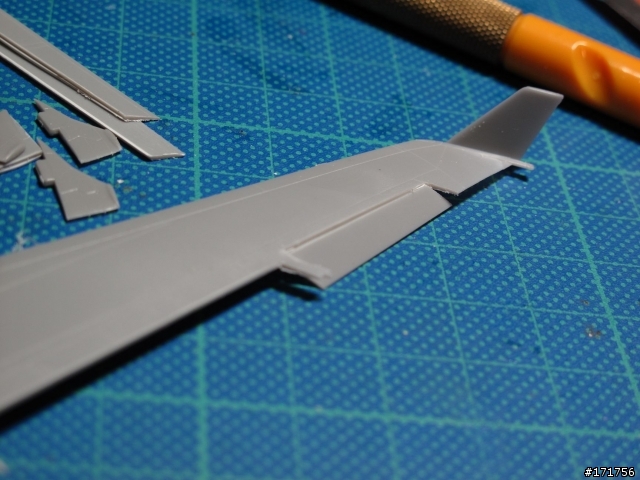

接下來為改造機翼部份
因為原件的翼尖小翼只用幾行刻線帶過.

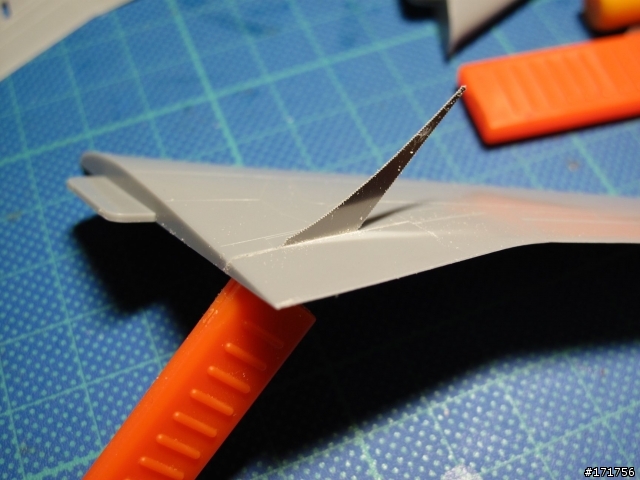

在此使用蝕刻鋸一一鋸下





假組

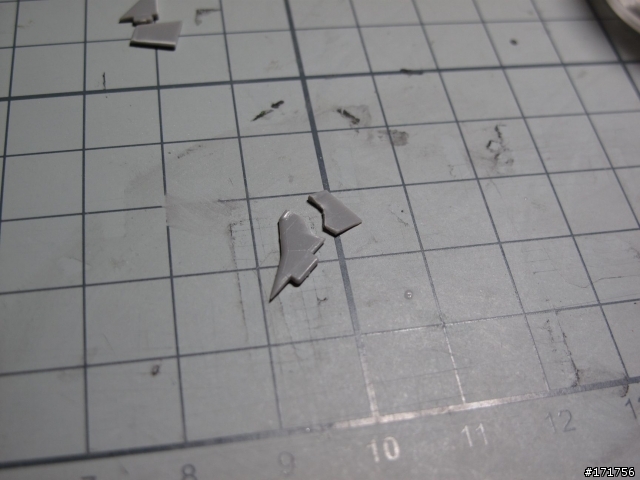

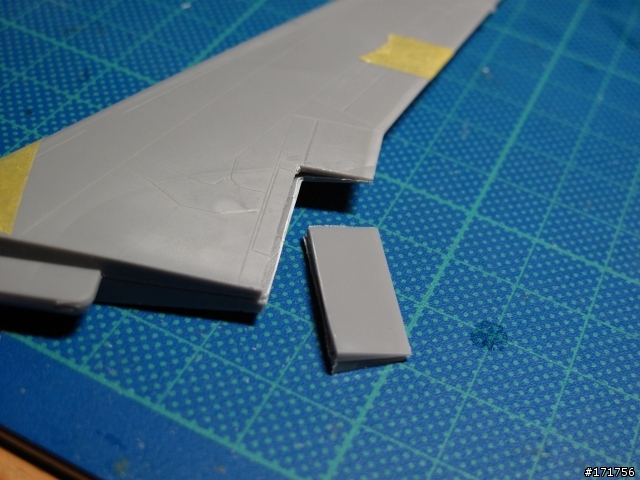

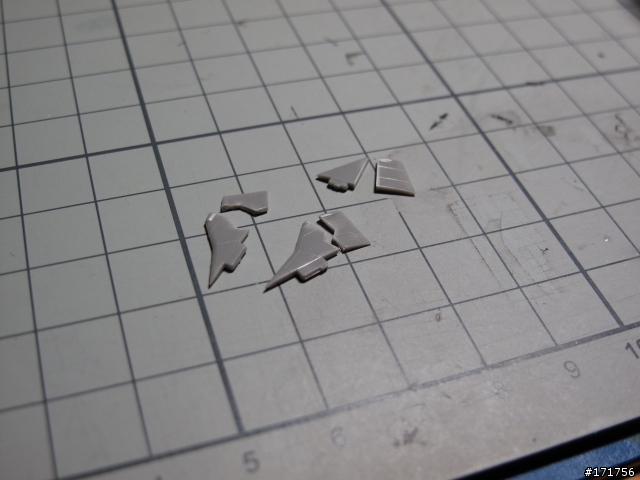

將所有部份鋸下

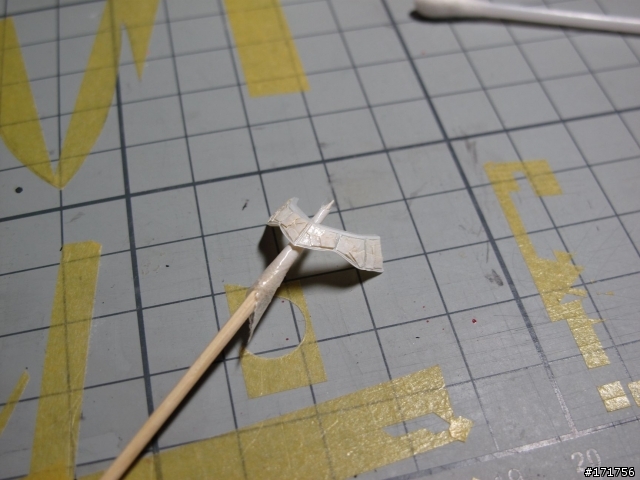

導流翼支架一樣也按照實機結構切開


處理完畢備用

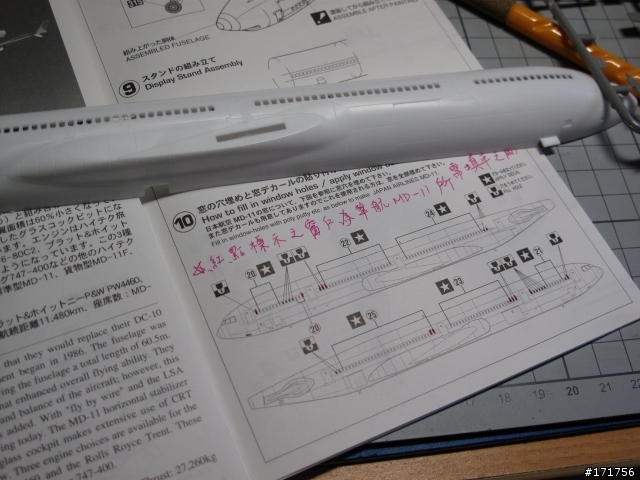

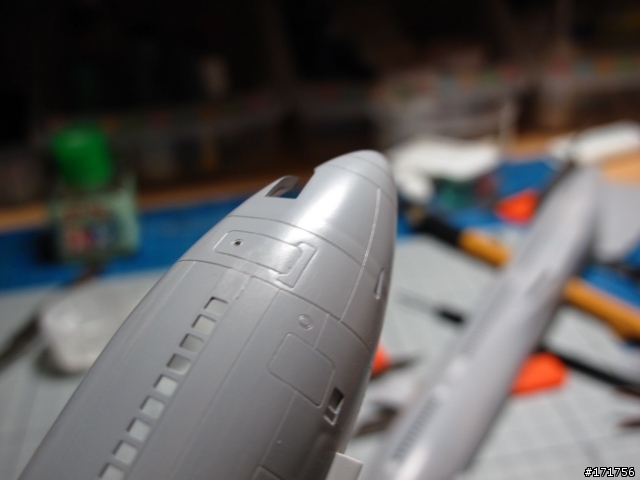

接著處理機身窗戶部分

委託者對於華航客機非常了解.

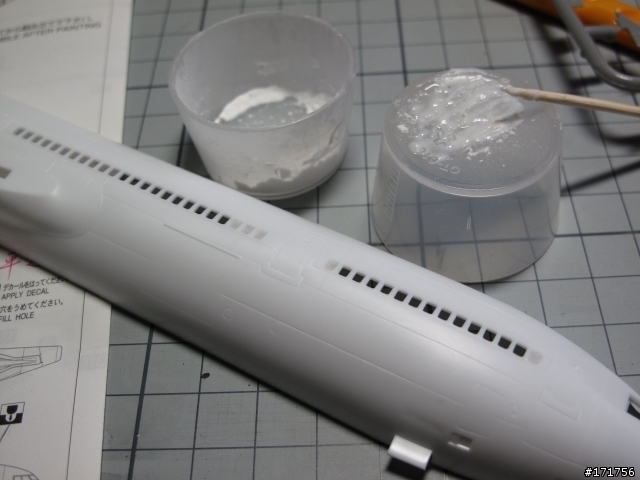

在此按照指定部位對於窗戶做整修

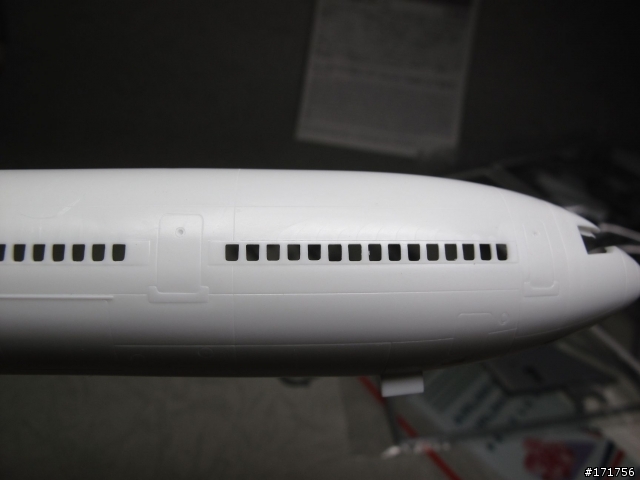

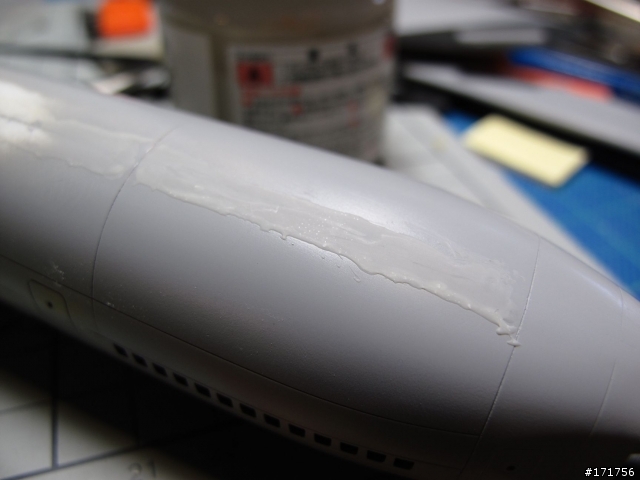

填平窗戶中...

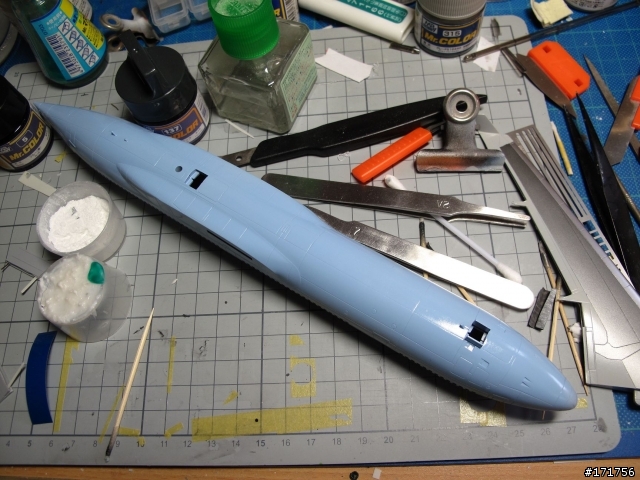

接著將所有部件噴上GSI 1000號底漆補土

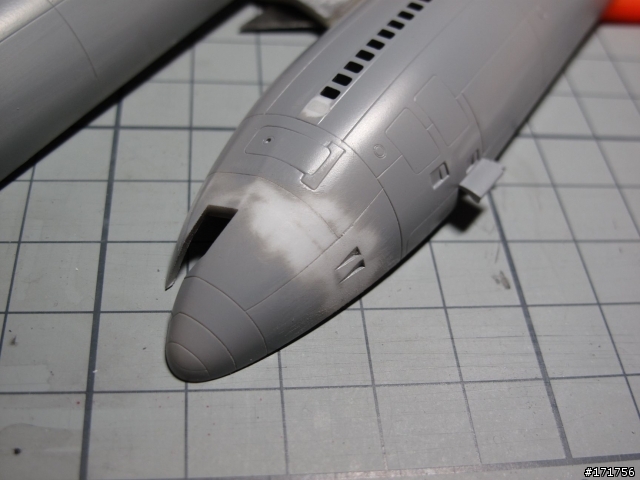

檢視瑕疵後.將瑕疵部分打磨


再噴上底漆補土修飾後完成!!

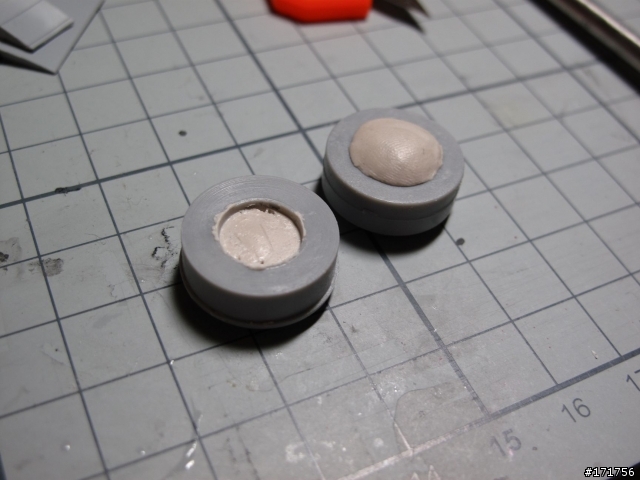

接著處理機艙壓艙物.我還另外用了AB土增加重量
這部份是要防止飛機完成後"俏孤輪"的程序

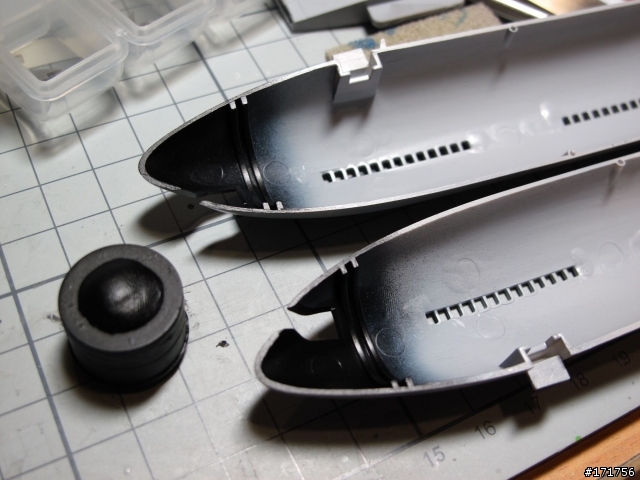

將機頭內部噴黑.接下來就要把壓艙物封入機身


黏合機身部份

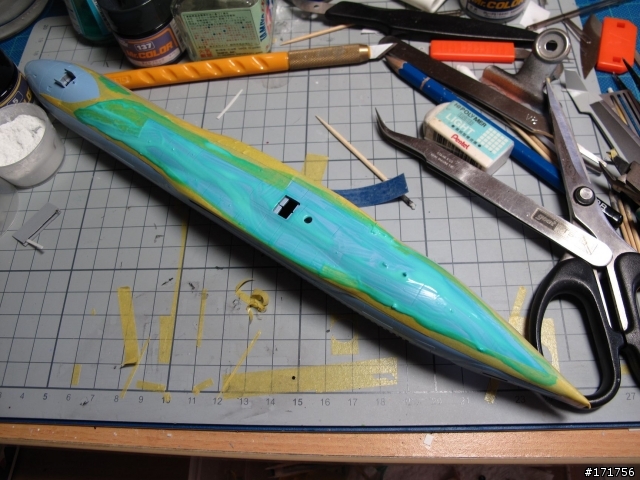

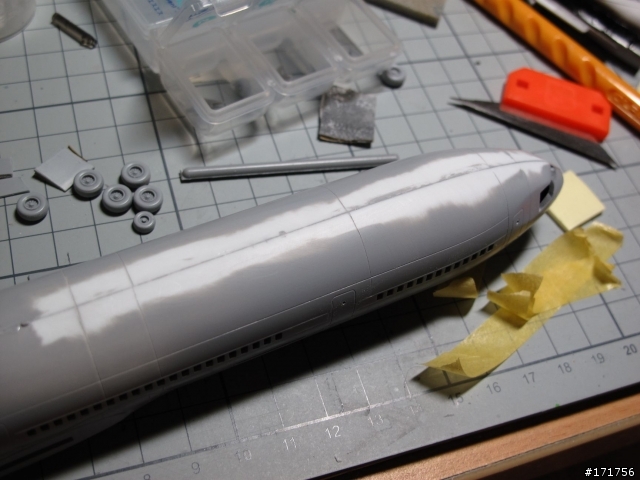

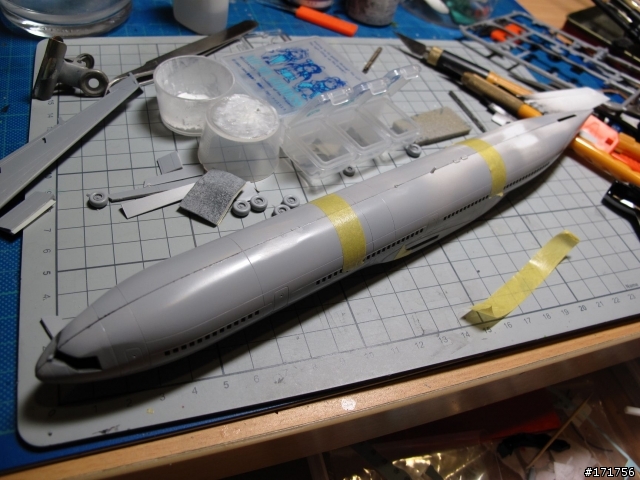

開始無縫處理


重覆2~3次修補

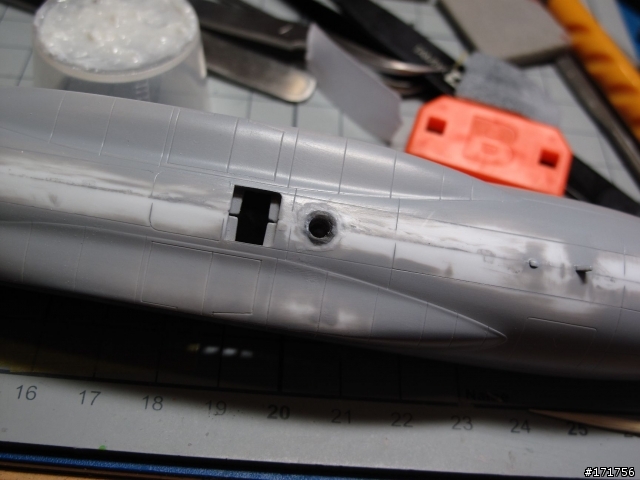

展示架定位孔一起處理

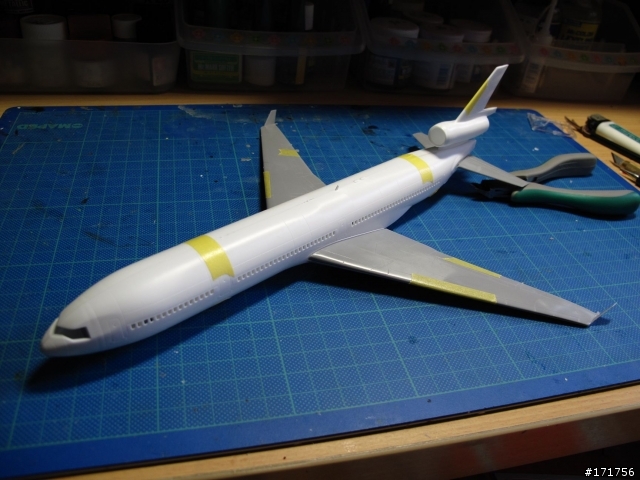

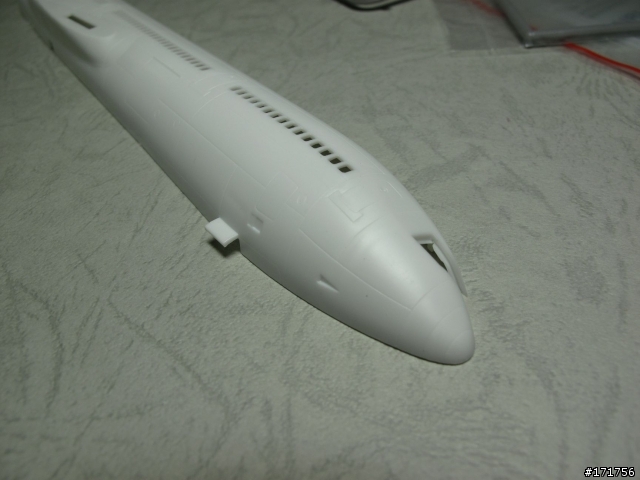

全機無縫完成

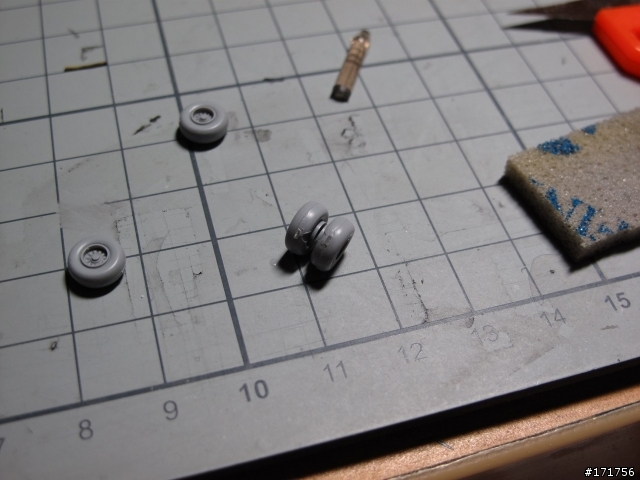

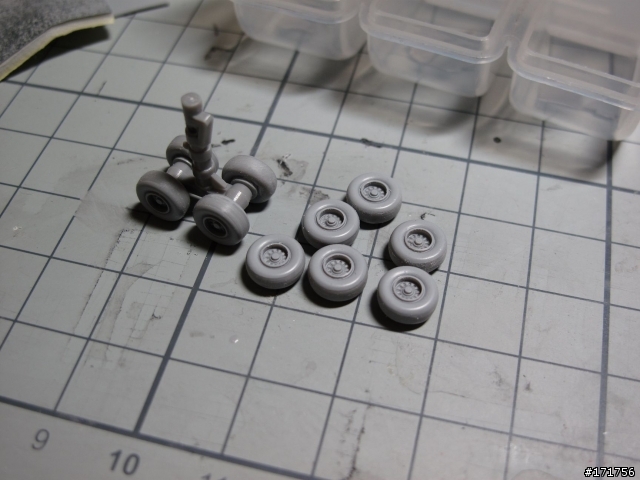

這部份處理機輪部份.可以看到分模線相當明顯

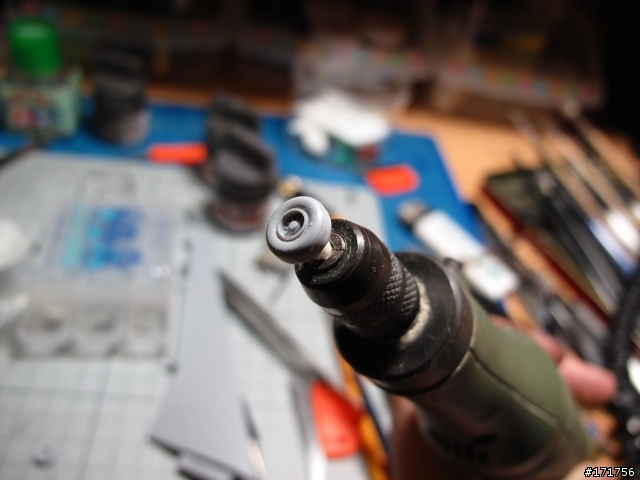

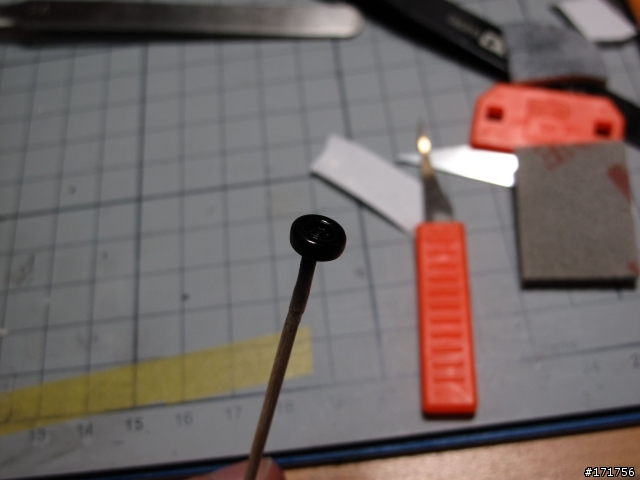

這裏使用洗鑽機插上機輪.進行打磨


打磨完成的機輪.

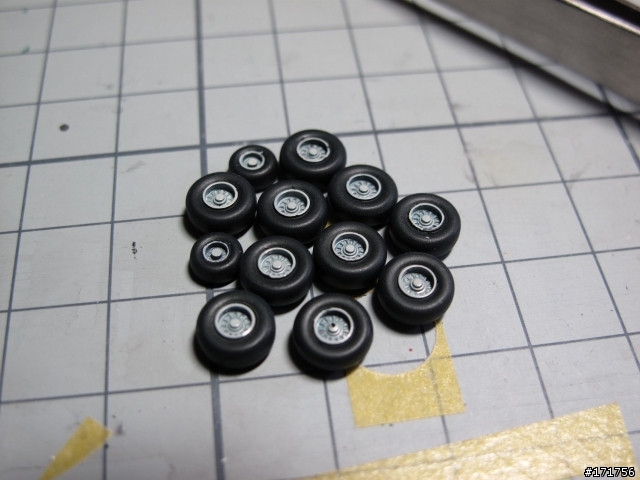

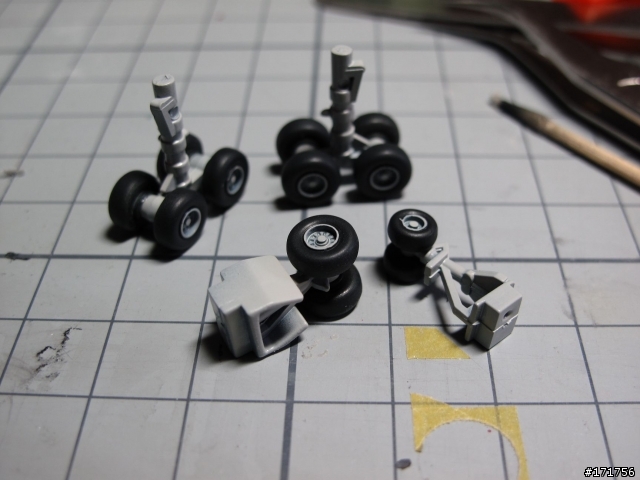

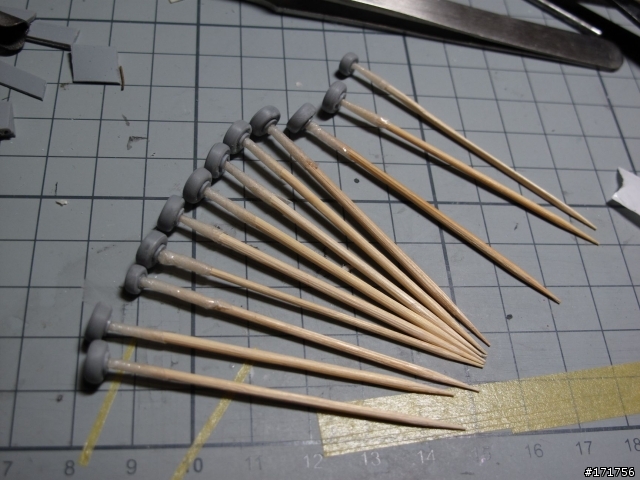

機輪排排站

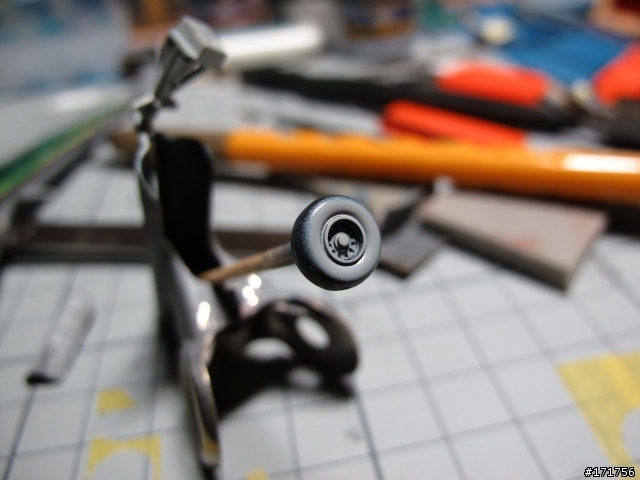

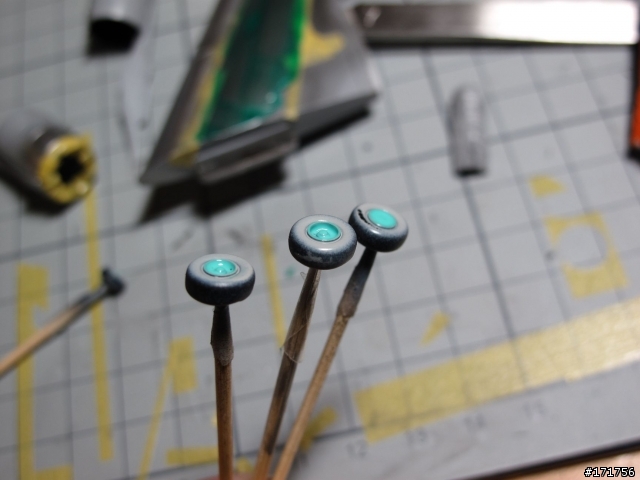

首先噴上軸心部份


塗上遮蓋


接著噴上橡膠黑色


撕開遮蓋後完成!!

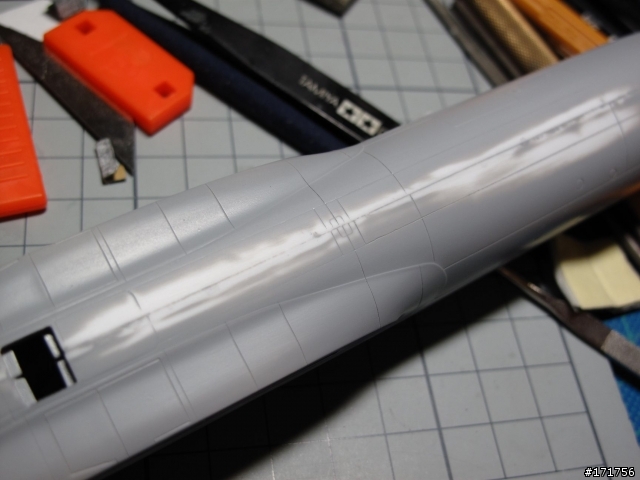

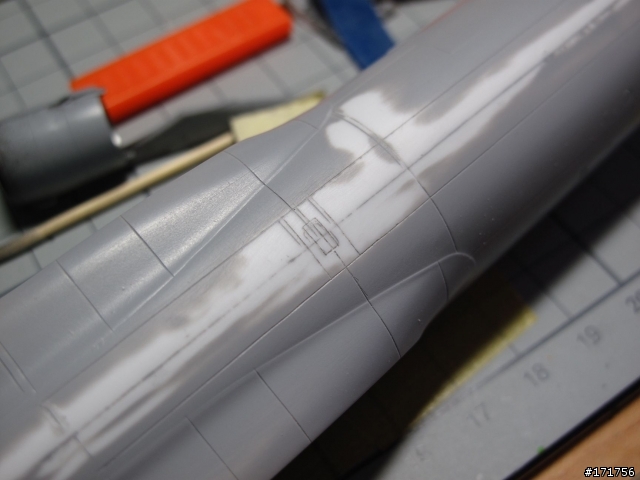

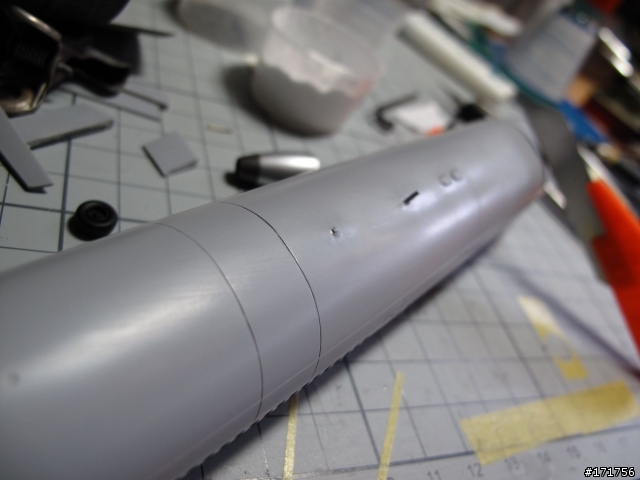

這部份.再來處理因為打磨而損失的刻線部分
由圖可看出來.刻線有誤差無法對齊

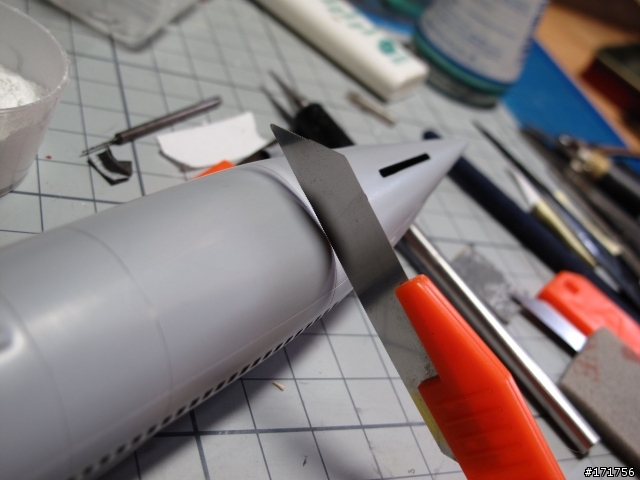

接著將誤差部分用補土修補後.再用蝕刻鋸刻線


修復完成


機腹的刻線也重新雕刻

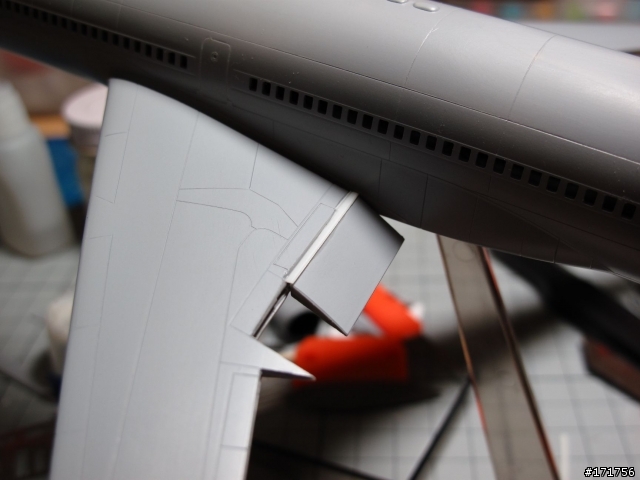

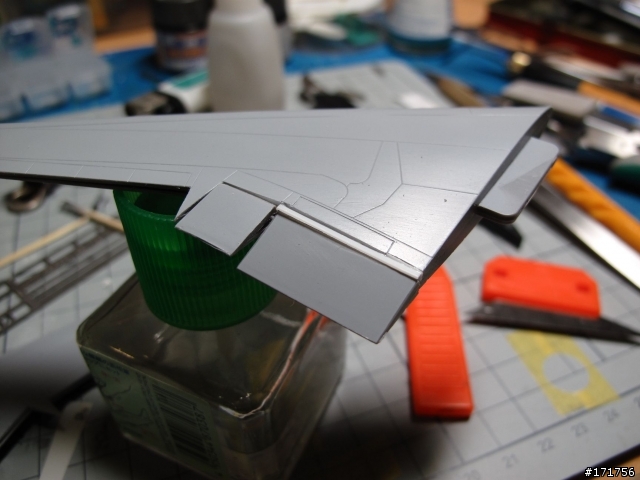

接下來就是先前導流翼的改裝

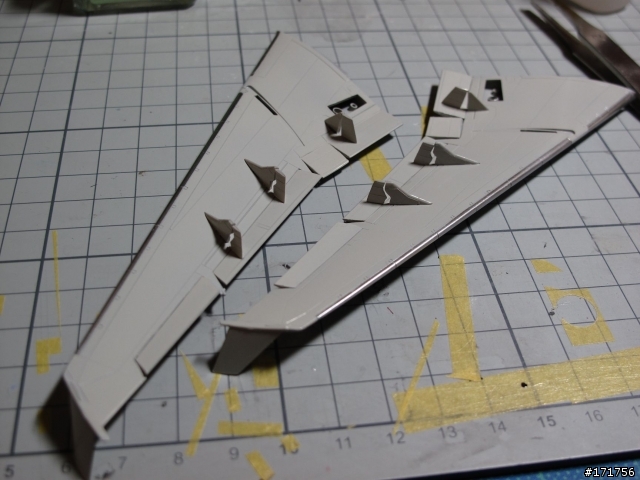

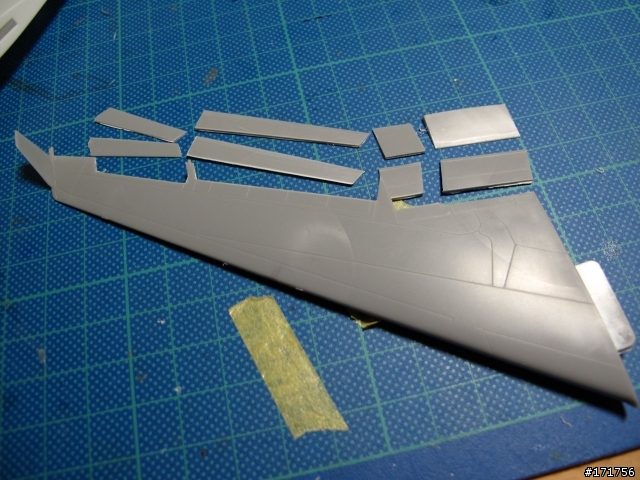

在此使用0.3mm膠版黏補改造部分的空隙.另一方面剛好可以做成導流翼的結構


改裝完成!!

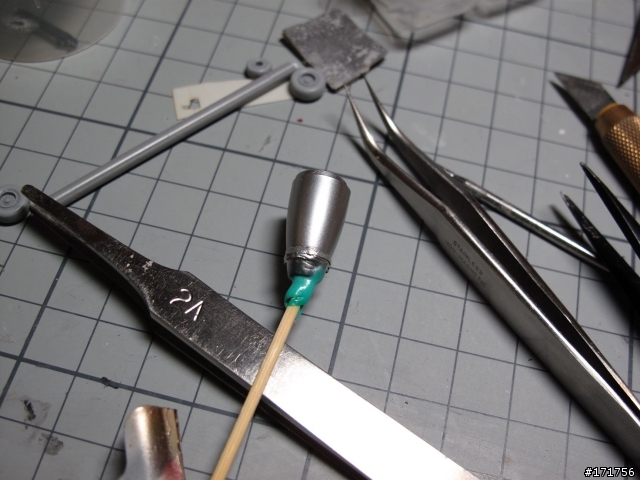

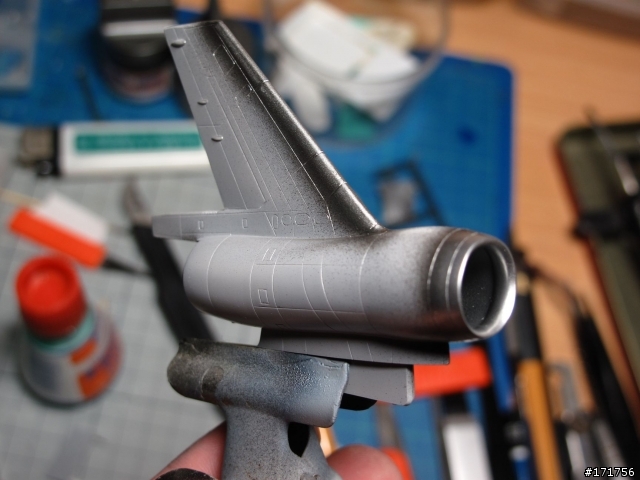

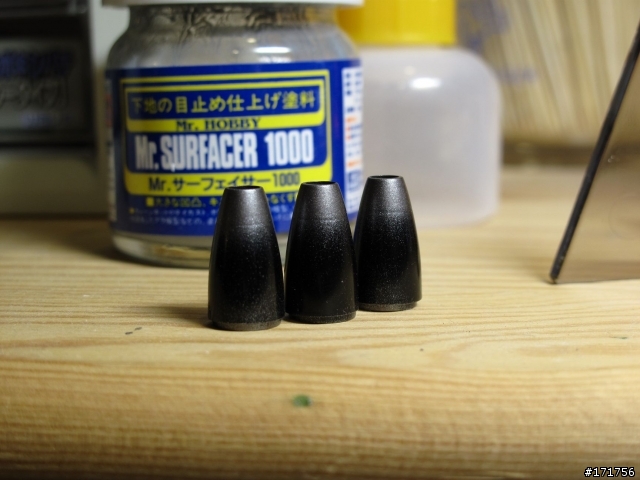

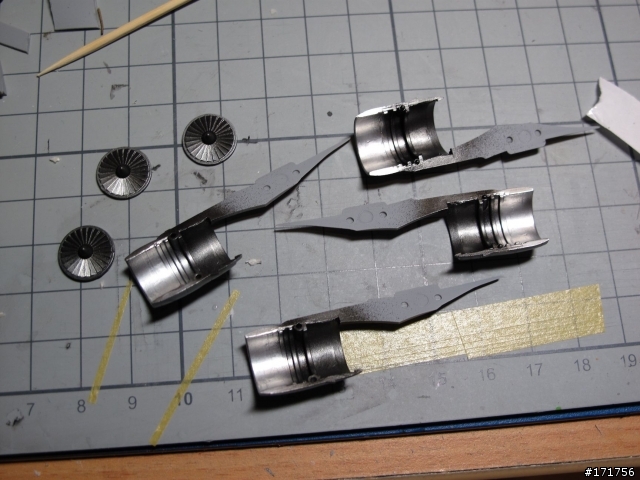

再來處理引擎噴嘴部份

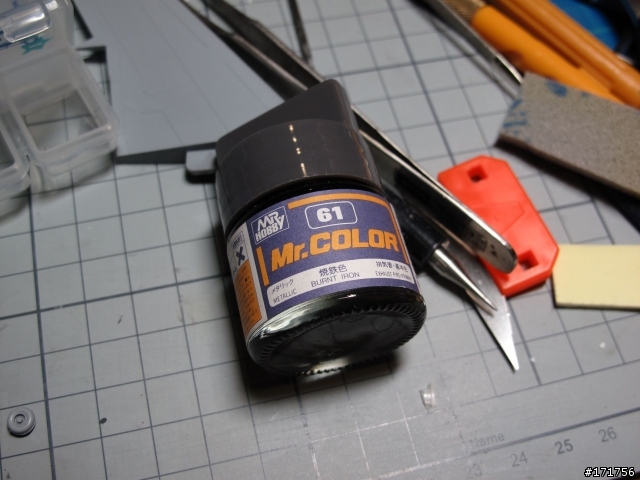

首先本體尾段使用燒鐵色做底


上色完成

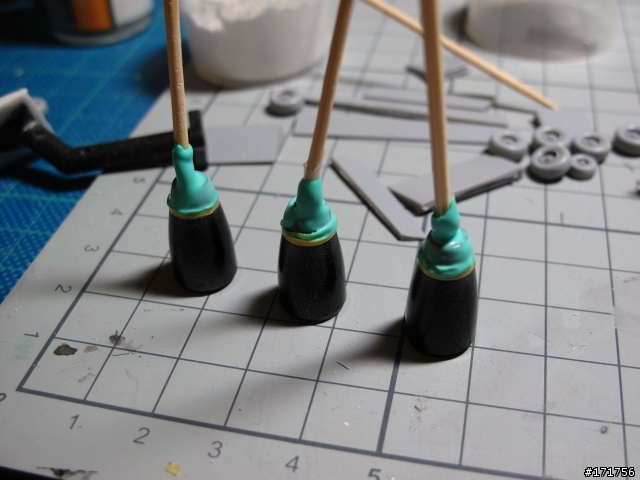

遮蓋尾段


接著使用SM-01上色完成


其餘部件也一並上色

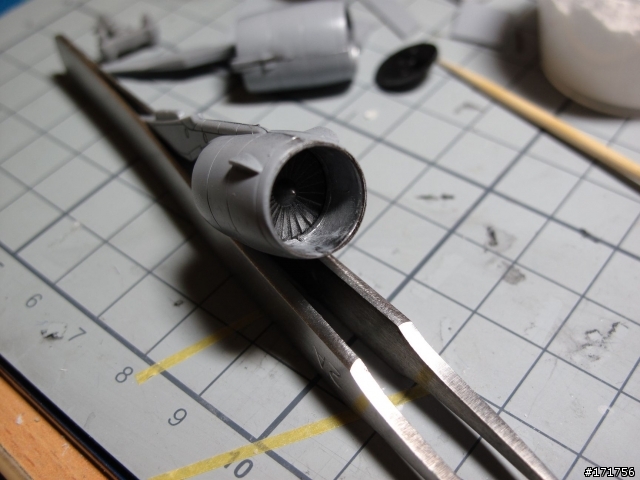

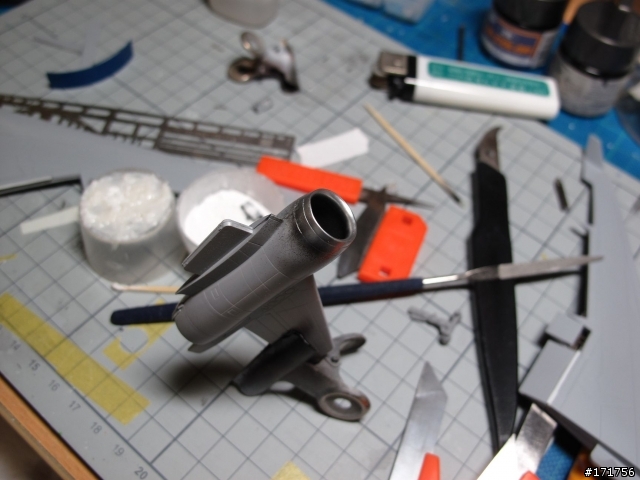

引擎部份無縫處理


接著再將前端噴上SM-01

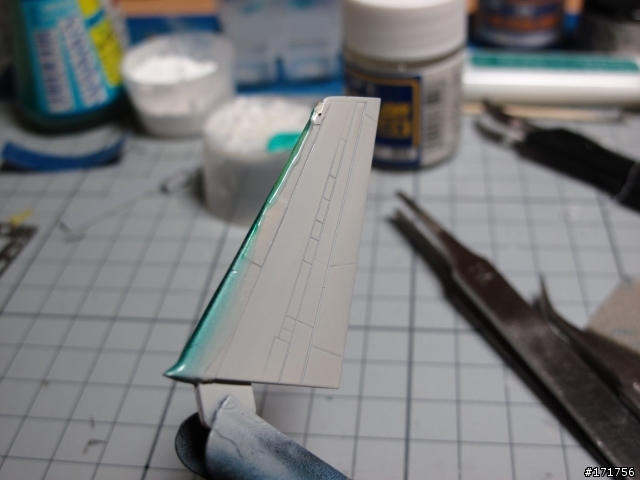

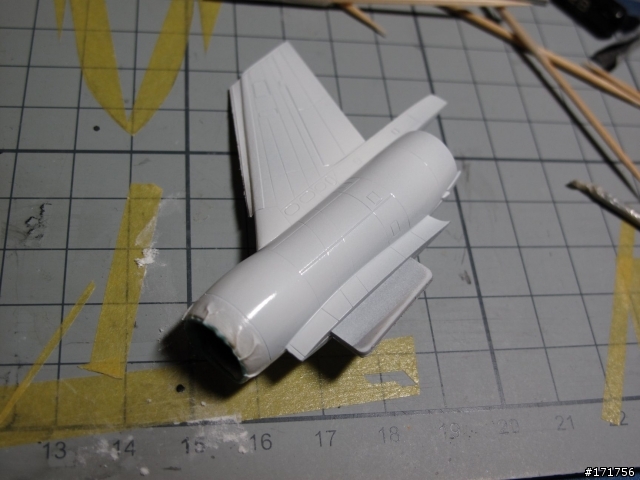

後尾翼部分一並處理

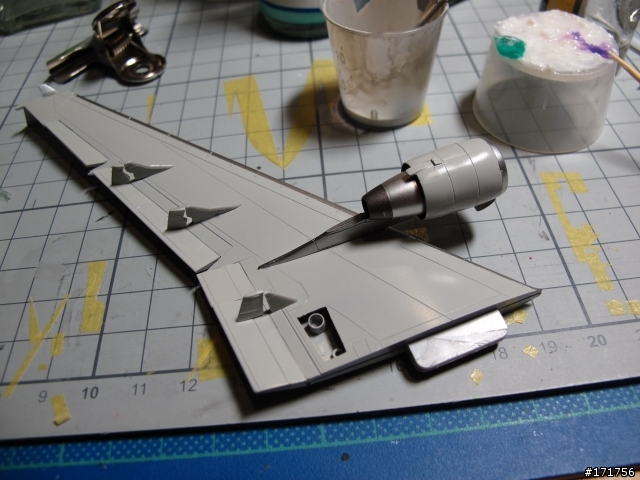

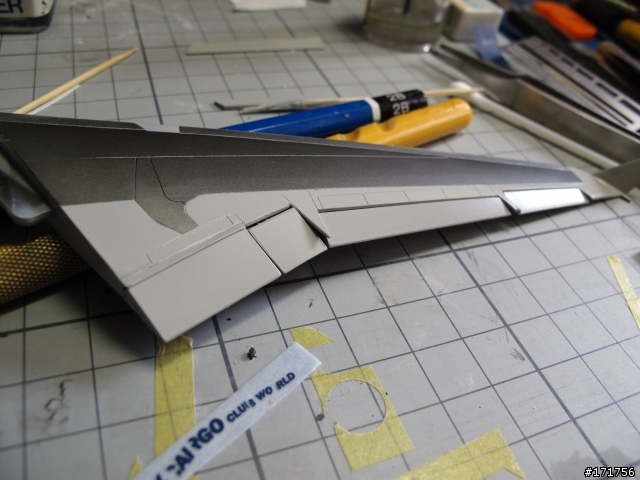

主翼部份中段噴上黑鐵色

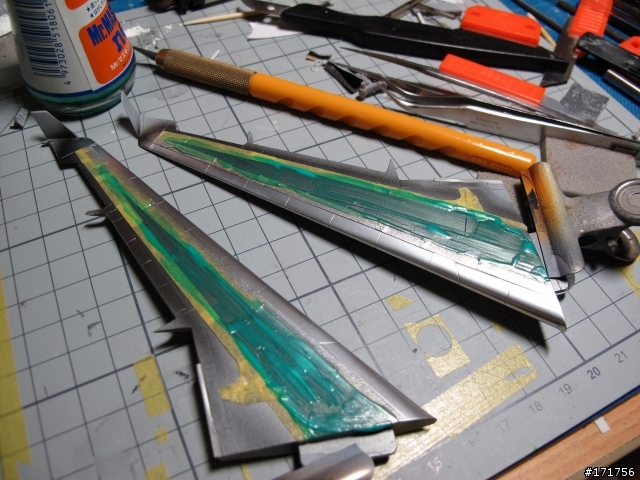

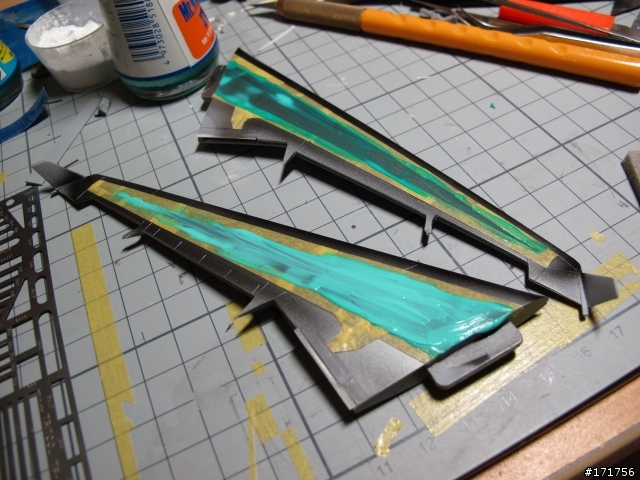

進行遮蓋中....


接著將前端噴上SM-01


其餘部分噴上海軍米白色


撕開遮蓋後完成!

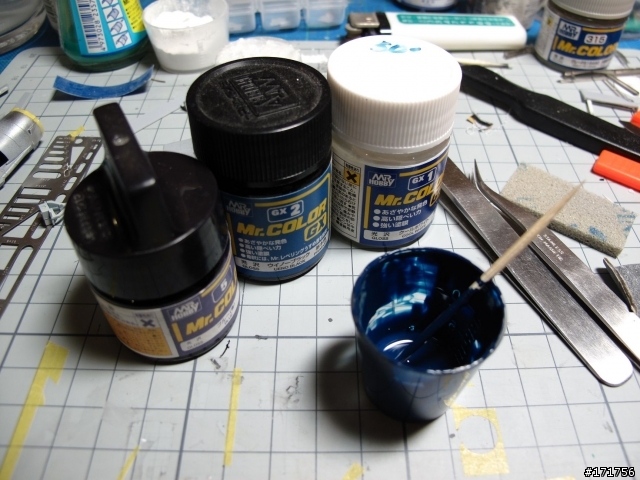

這部份開始調製機身的顏色
首先調製海軍藍色

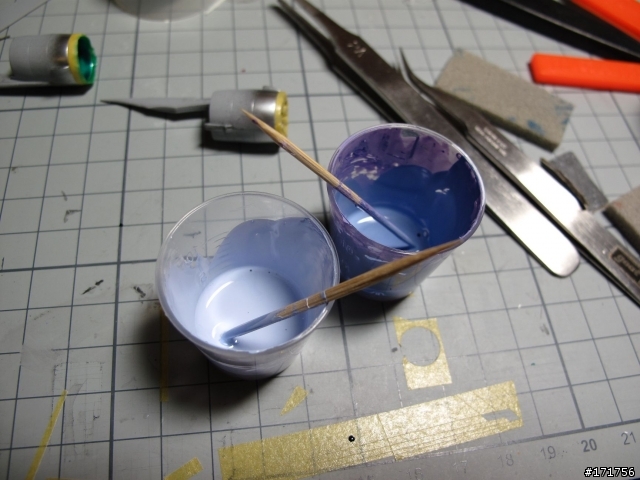

接著調製藍紫色以及淺紫色


將機腹全部噴上淺紫色

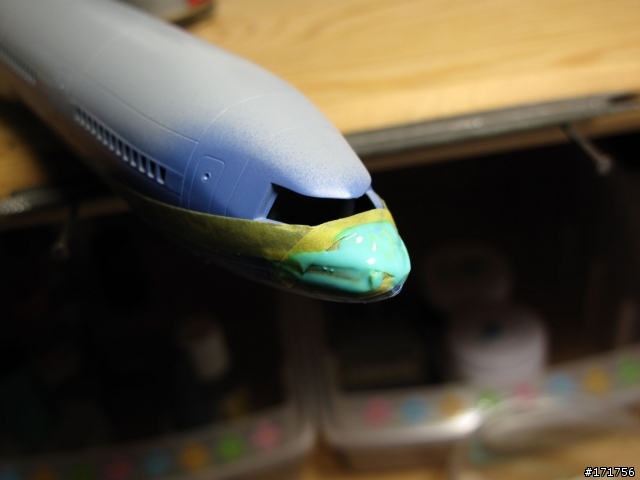

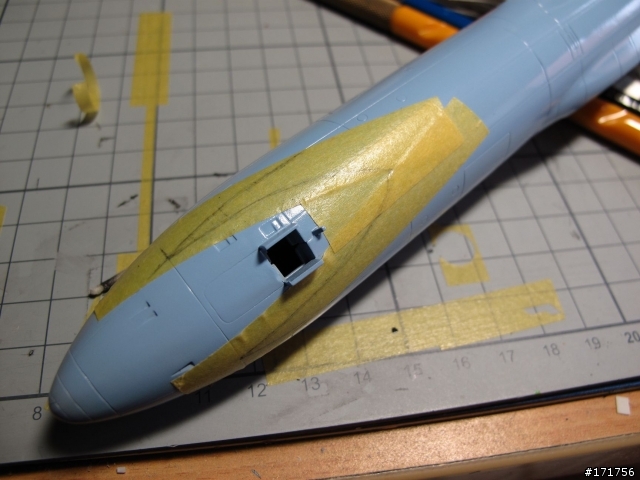

按照華航的塗裝進行遮蓋


遮蓋完成

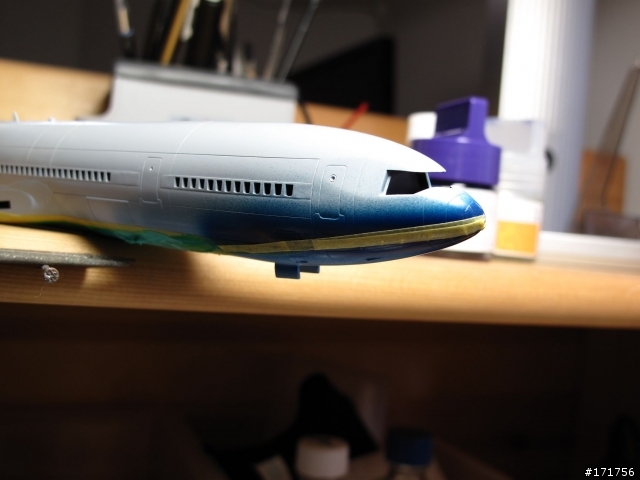

接著噴上海軍藍色


繼續噴上藍紫色再遮蓋

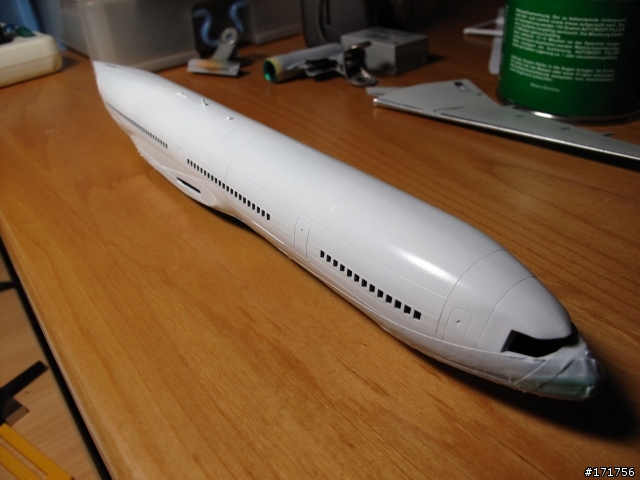

最後全體噴上GX-01白色




主翼部份上色完成


比對實機


背面細部完全不馬虎.


比對實機

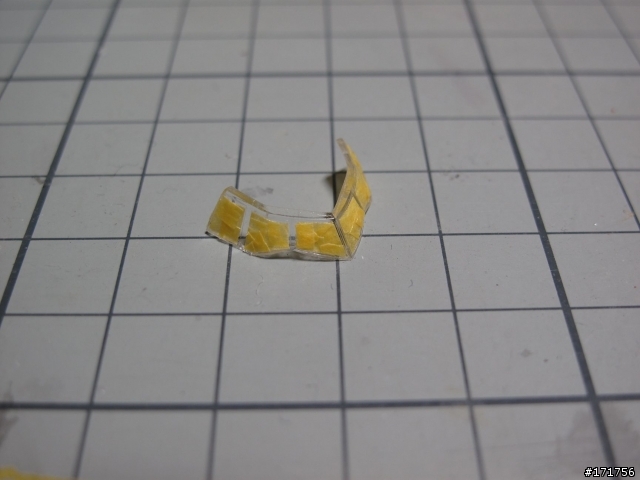

駕駛艙玻璃罩使用膠帶遮蓋


噴上白色


引擎尾端支架噴上SM-01銀色


黏上機翼即完成!!

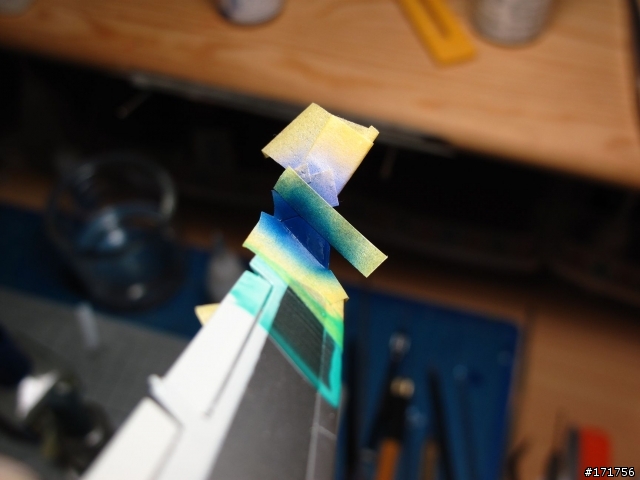

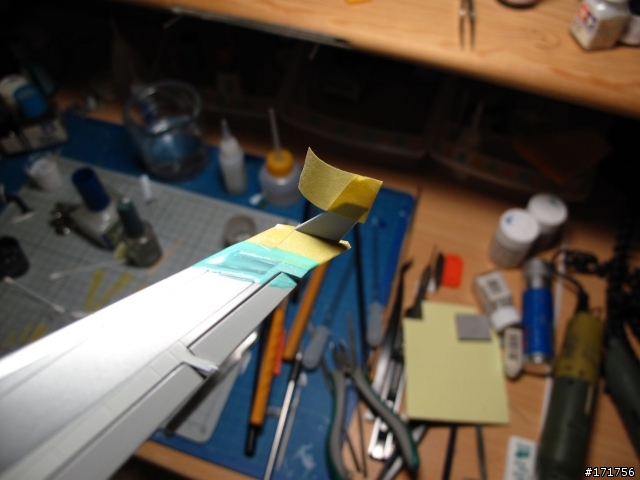

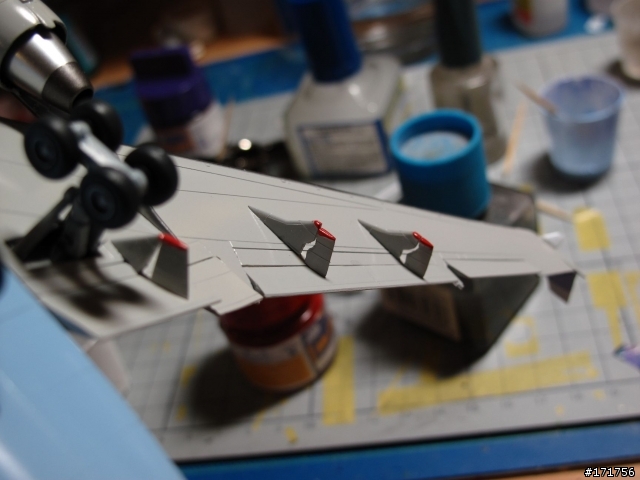

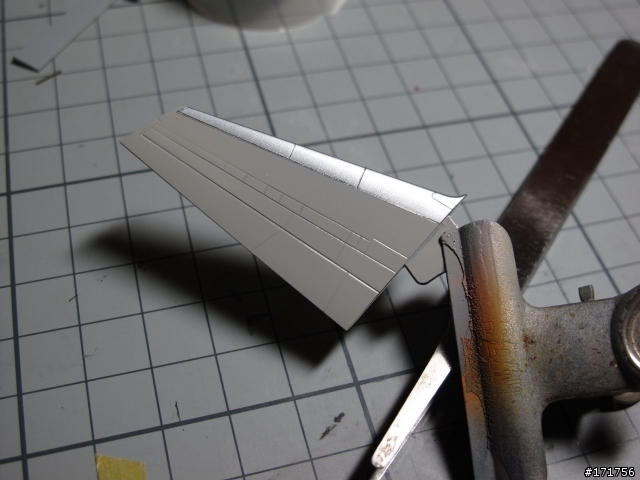

主翼尾端的導流翼也是採用噴漆分色塗裝

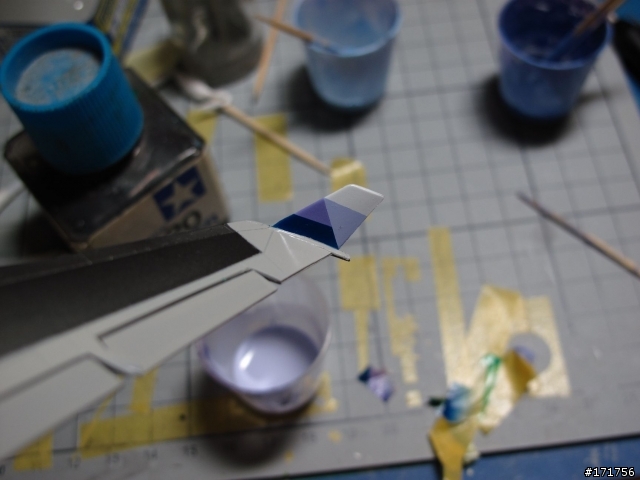

遮蓋後依序噴上海軍藍->藍紫色->淺紫色


撕開遮蓋後即完成!!


主翼支架端點用面相筆塗上紅色


這部份就是水貼工程.

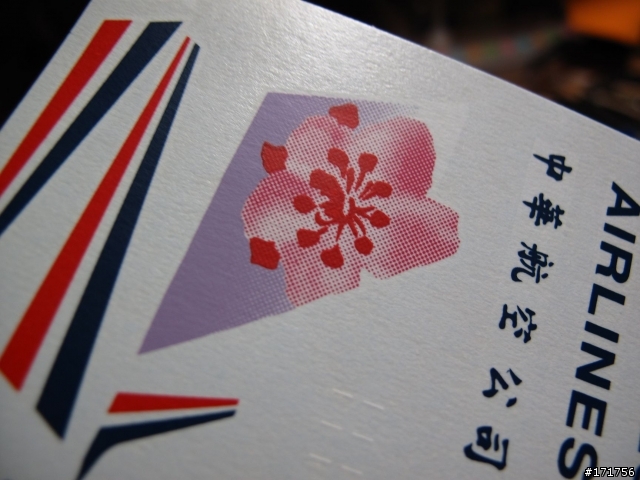

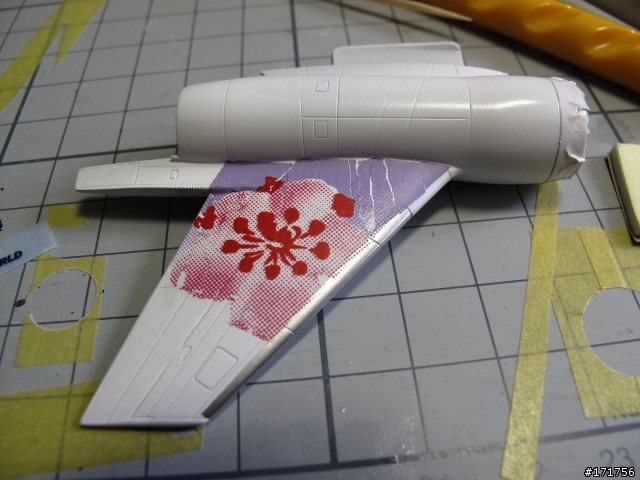

此為台灣某廠製造之水貼紙.但其梅花部分印製的網點真的很粗操
不過接下來還有更慘的事....


是的.您沒看錯..
這個水貼竟然一碰水30秒後會自動碎裂..實在是太可怕了....

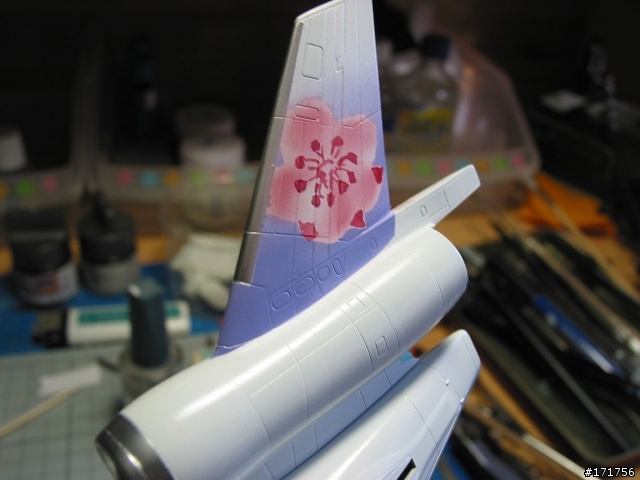

所以我只好土法煉鋼..用面相筆跟0.2mm噴槍噴了一朵梅花...


接著就直接使用貼紙軟化劑代替水.

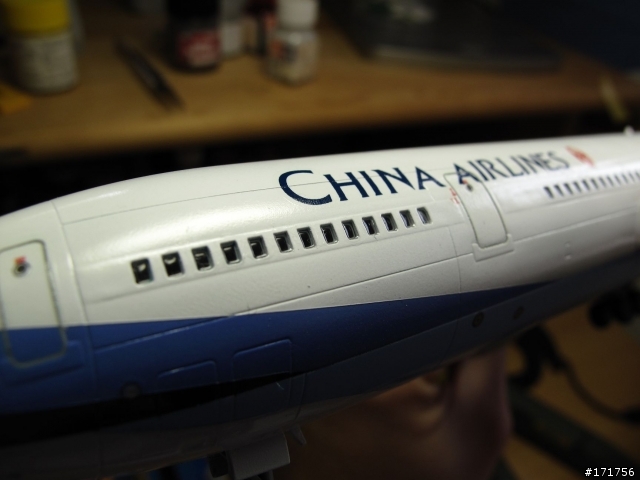

好不容易把其餘水貼黏上...

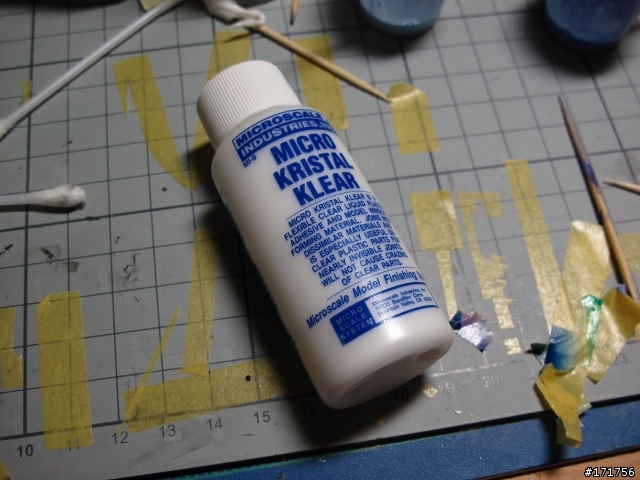

這個是特別請人從美國訂購的玻璃膠
主要就是拿來作航空模型的小窗戶或是燈罩使用


窗戶塗上玻璃膠的效果


再來就是自製停機坪的製程

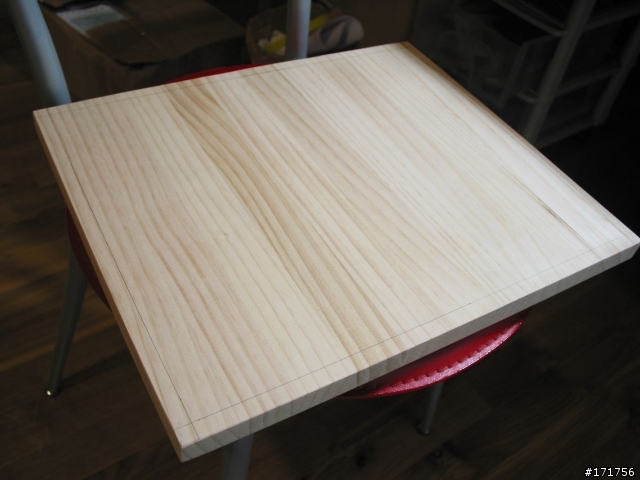

這是特別去美術行買的松木


使用1mm膠版加上補土修飾地面後.
再使用P型刀刻線

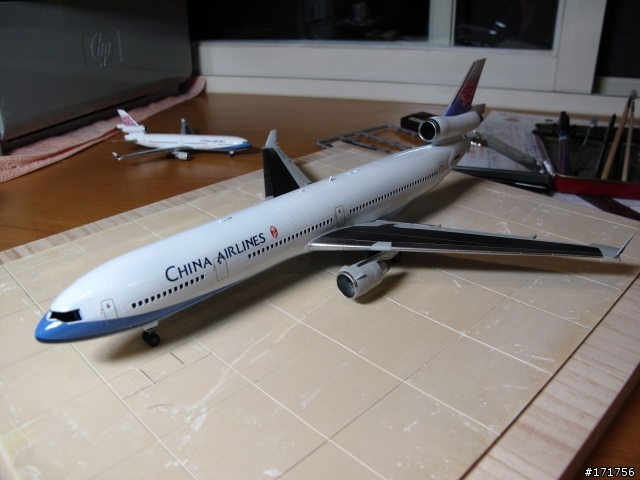

放上飛機作對比

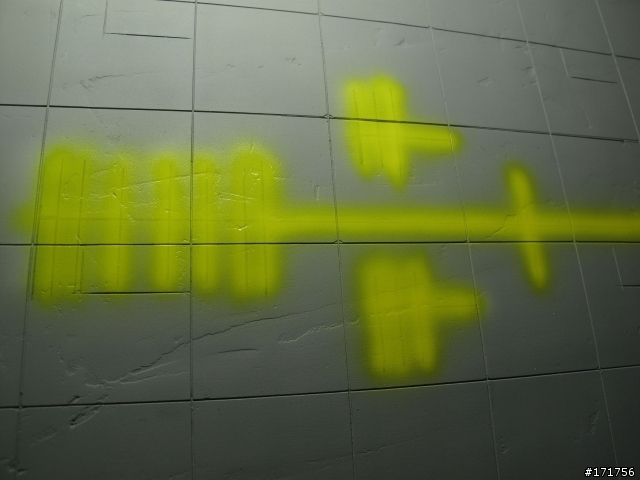

噴上標線

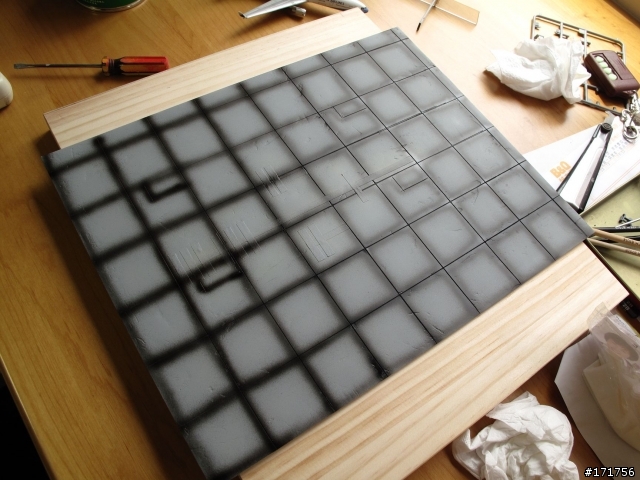

遮蓋後在噴上地面陰影

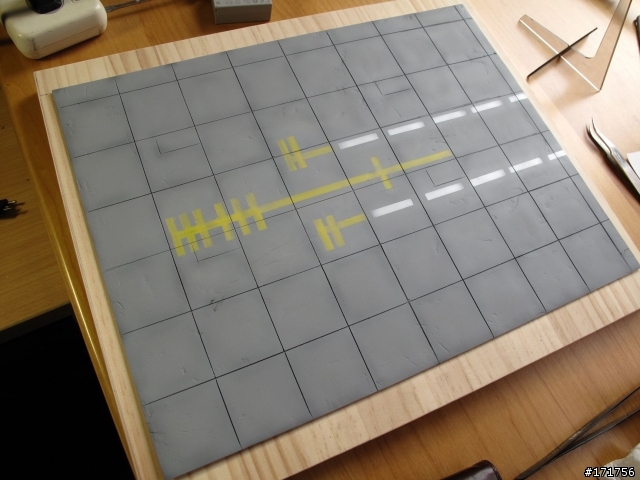

接著在噴上消光淺灰色即完工

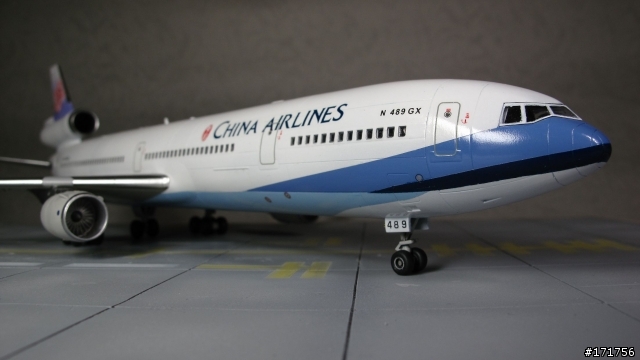

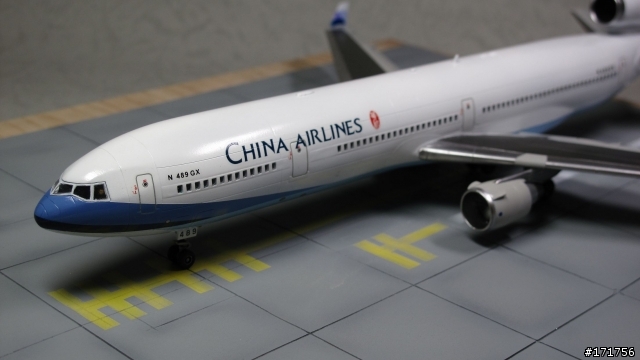

最後.
接近一個月的辛苦製作後..












華航中的經典名機












"MD-11"













終於完工了~~~

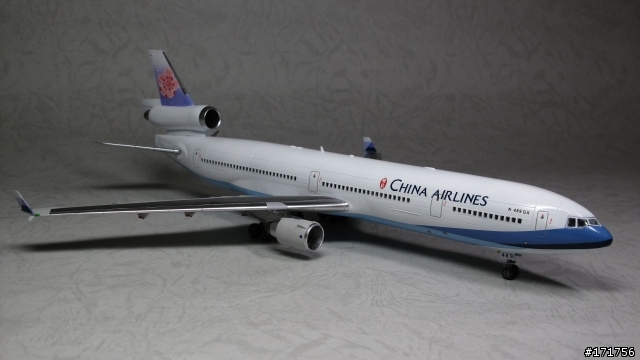

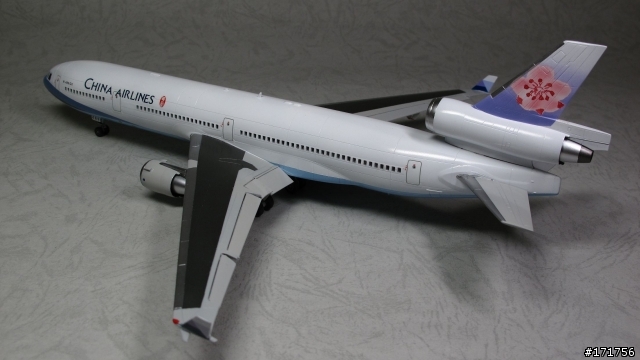

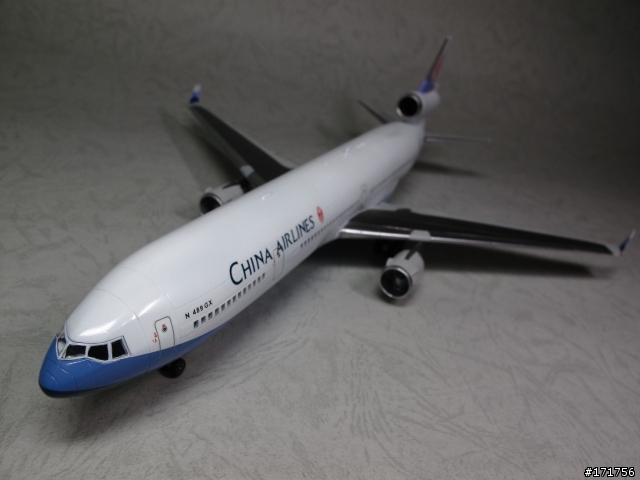

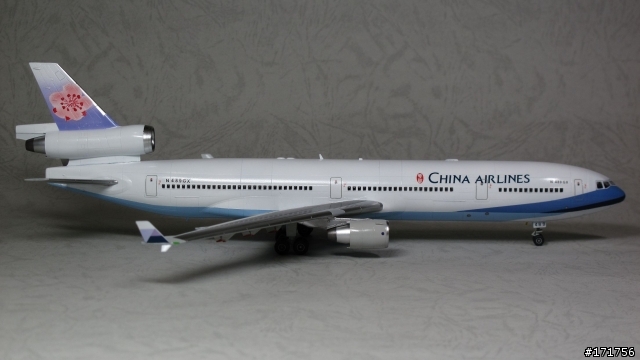

兩側寫真

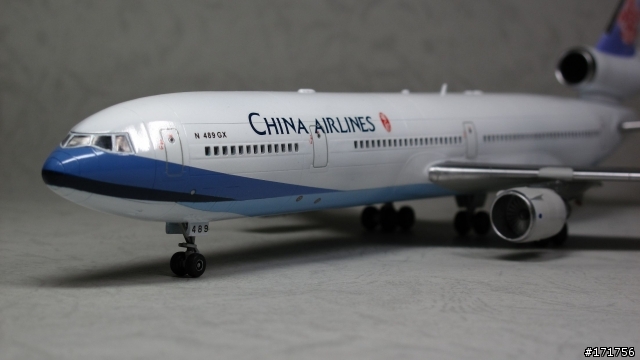

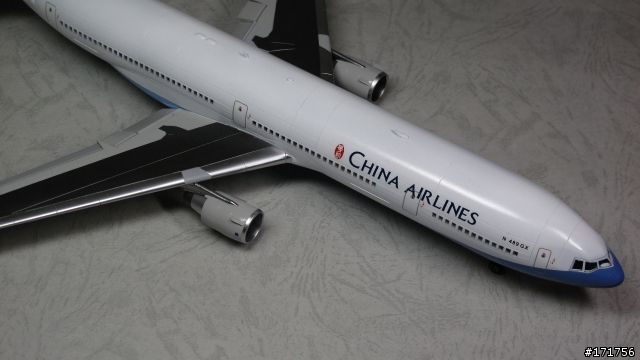

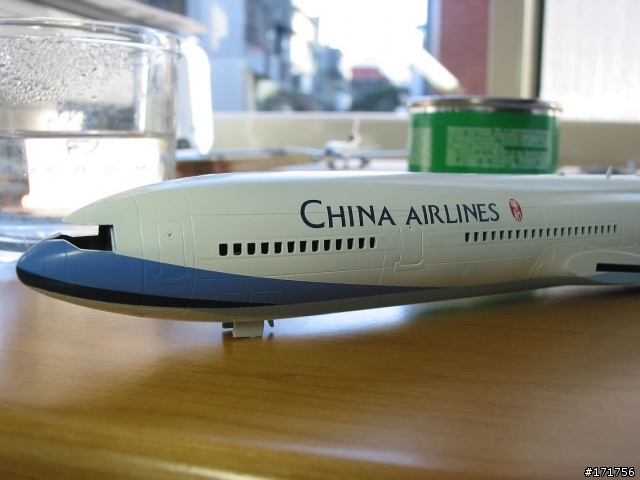

機頭特寫!


實機比對

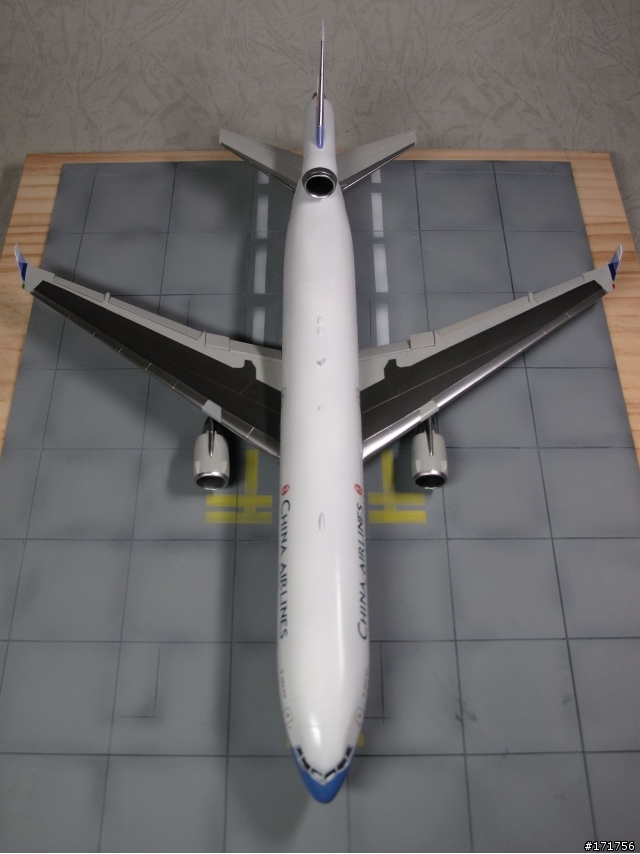

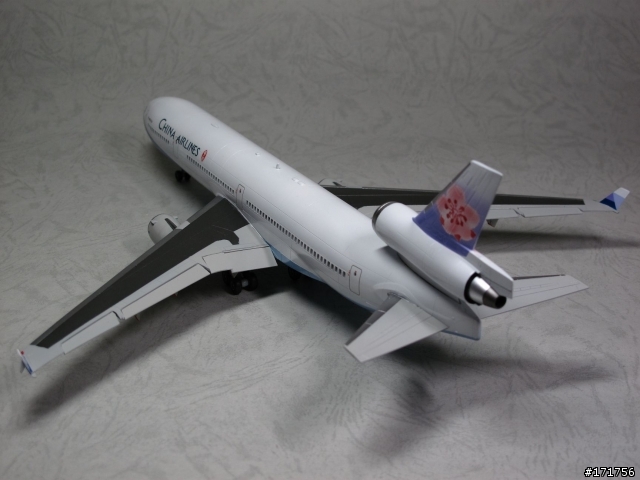

俯瞰特寫

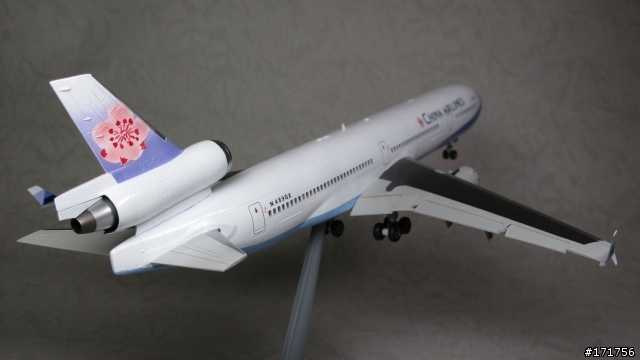

後方特寫

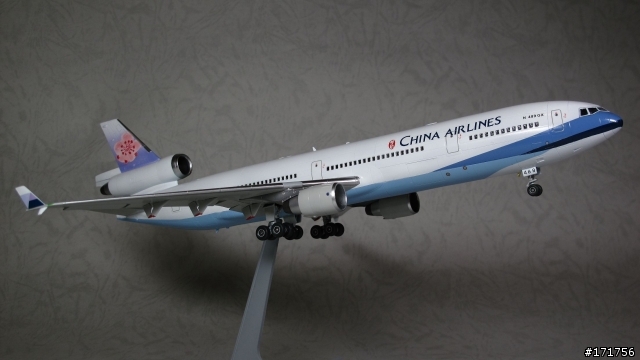

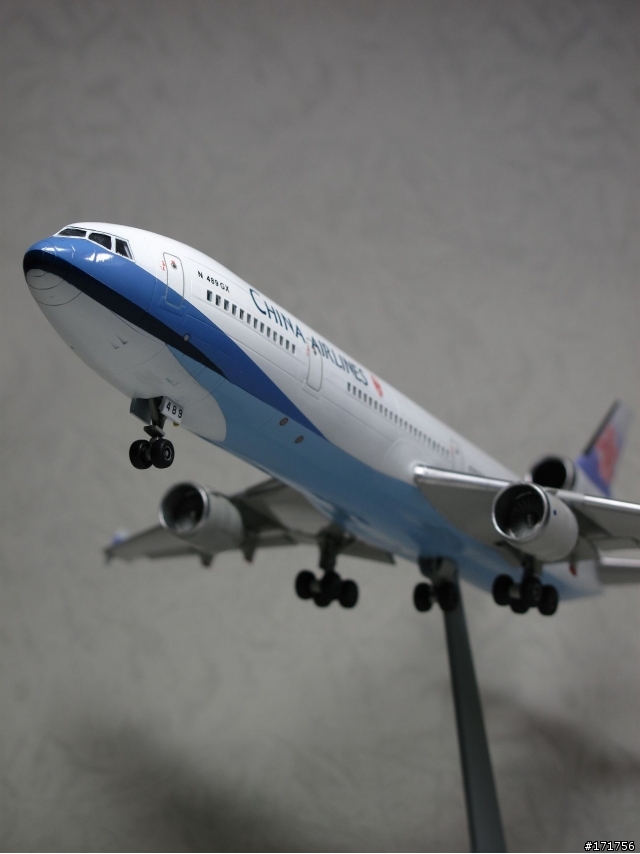

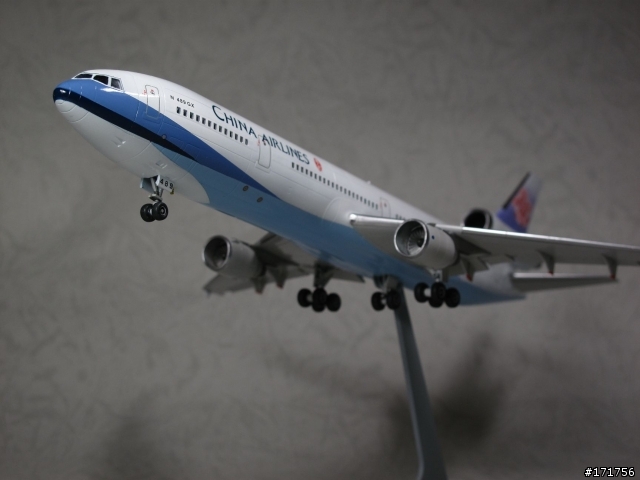

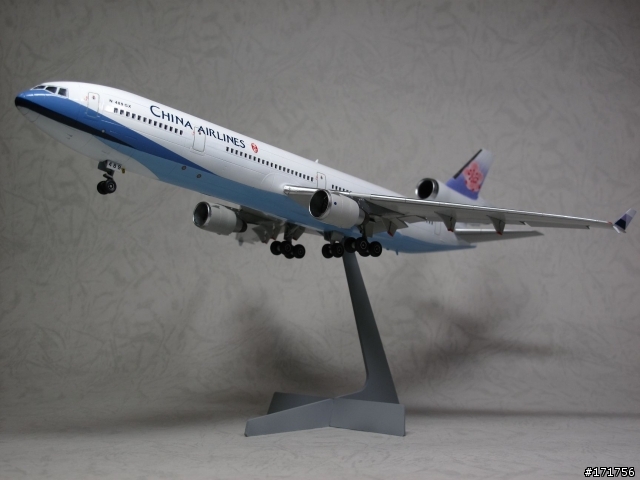

裝上展示架.準備起飛~~




跟著MD-11一起環遊世界吧~~

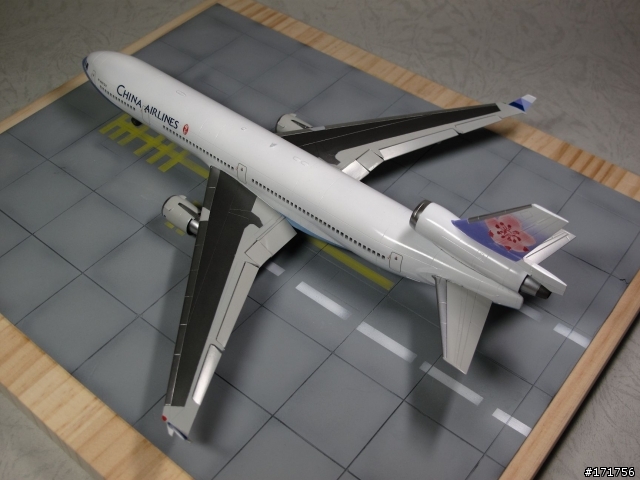

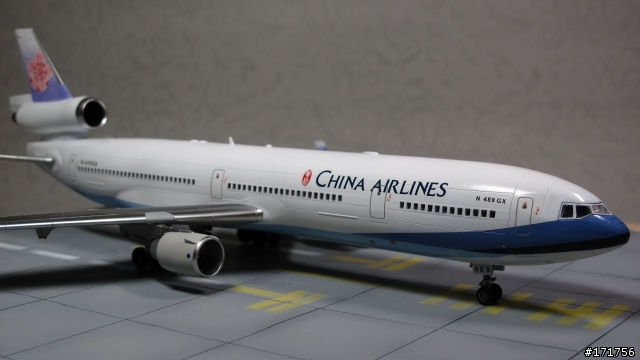

降落在停機坪的情景..


有種好像乘客要下飛機的感覺!!

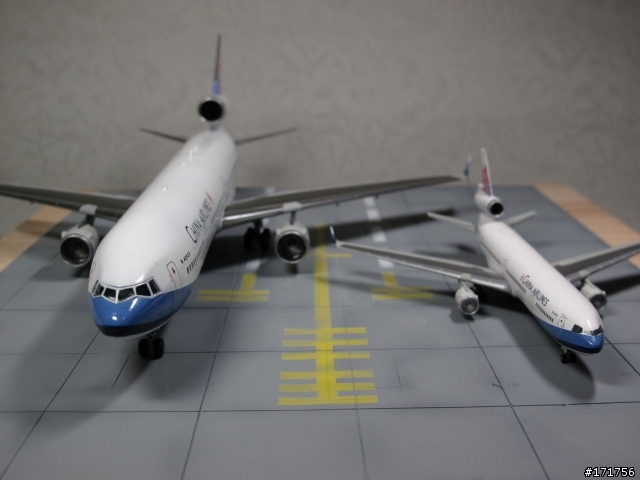

1/200:1/400




非常寫實的角度.


2009/04/01 UPDATE!!
今日更新10張高解析桌布大圖.請按此參觀!!


(攝影器材:Canon G10)

----------------------------------------------------------------------------------------
寫到這裡.第37作終於又順利完成了

雖然本次製作的題材是從未做過的航空模型.

途中也遇上了不少困難.但至少還是能突破層層關卡把他完成.

這些還是得感謝各位長久以來的支持.

總之.希望往後還能有機會接觸更多不同型態的模型給大家欣賞

最後.在此附上一張特寫跟各位說再見了!!


----------------------------------------------------------------------------------------
