Intel Core i7的新架構推出也有一段時日,目前市場上可以搭配的主機板也越來越多
不過晶片組還是只有一款支援,那就是北橋X58與南橋ICH10R的組合,定位在高階市場
從一開始各MB廠推出眾多高階X58主機板,價位都約在300美金左右,到後來也陸續推出了中階或較平價的X58主機板。

GIGABYTE在X58產品線中也有很多的型號可供選擇
目前在X58中有EXTREME/UD5/UD4/UD3P等等系列,一共有七款X58主機板
價位分別為最高階的EXTREME約300美金,UD5/UD4約240~270美金,最入門的為UD3系列約200~220美金
X58身為高階晶片組,價位落在200~300美金,至於中低階的晶片組還是由P4X系列來擔綱。

此次入手的EX58-UD3R,是GIGABYTE X58系列產品線中最入門的版本

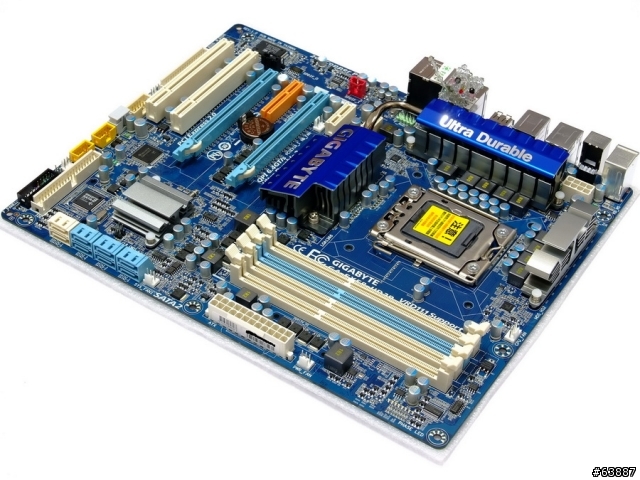

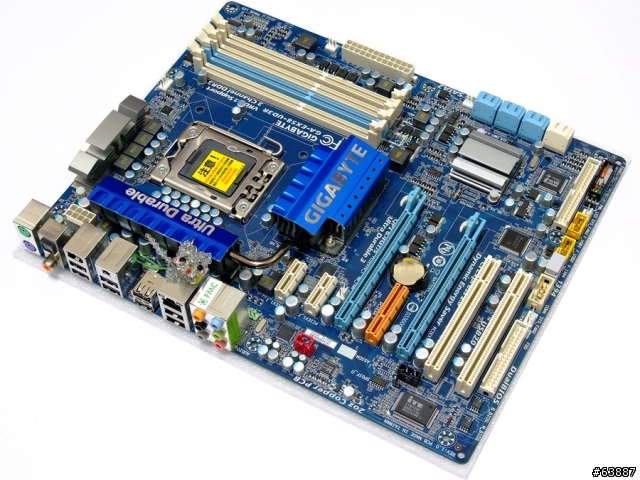

先看UD3R本體外觀,一樣擁有自家的Ultra Durable 3技術
全日系固態電容、2oz純銅電路板等高耐久用料

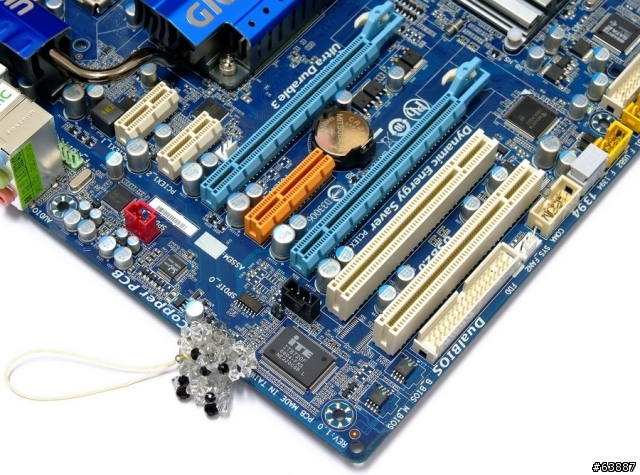

主機板左下
2 X PCI-E X16(支援SLI/CrossFireX技術)
1 X PCIE X4
2 X PCIE X1
2 X PCI
Realtek 8111D為網路晶片
Realtek ALC888,支援7.1聲道與High Definition Audio技術
PCB為MADE IN TAIWAN

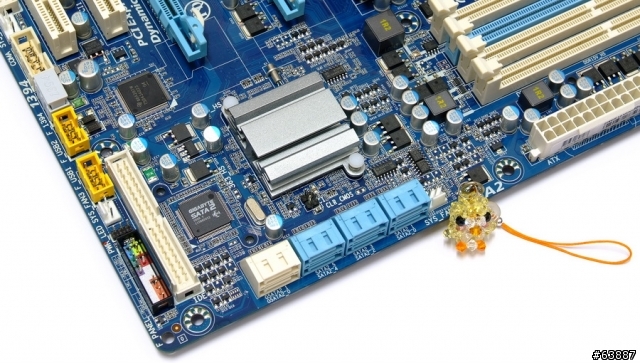

主機板右下
6 X SATAII(南橋ICH10R提供),支援 RAID 0, RAID 1, RAID 5及RAID 10
2 X SATAII,支援 RAID 0, RAID 1 and JBOD
1 X IDE
Dual BIOS雙重保護

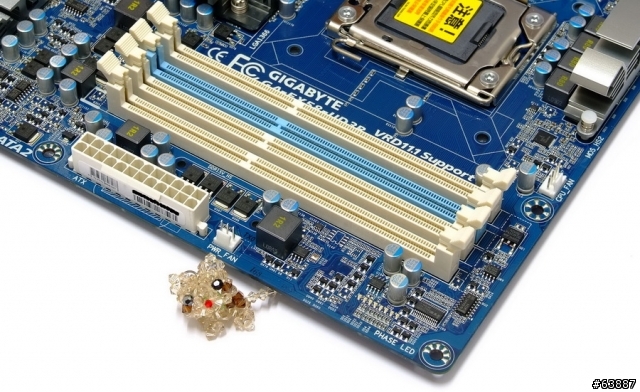

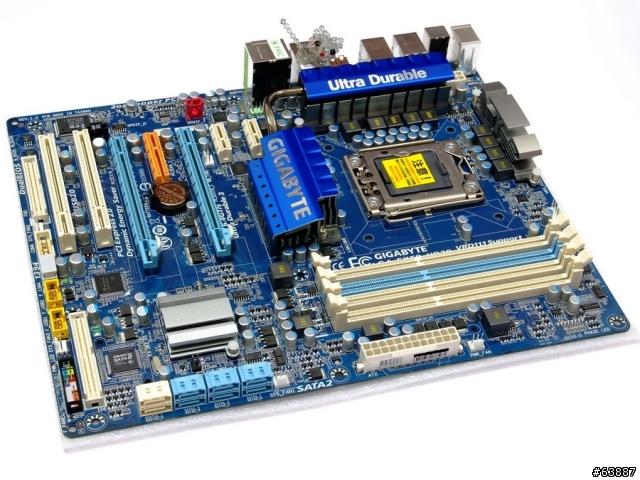

主機板右上
4 X DIMM DDR3,支援800/1066/1333/1600/1867/2133/2400,2133/2400屬於特殊規格
不同於一般X58使用6 DIMM的設計,UD3R使用1組三通道加1 DIMM共4DIMM的特殊設計。
最高DDR3容量可以支援到16GB

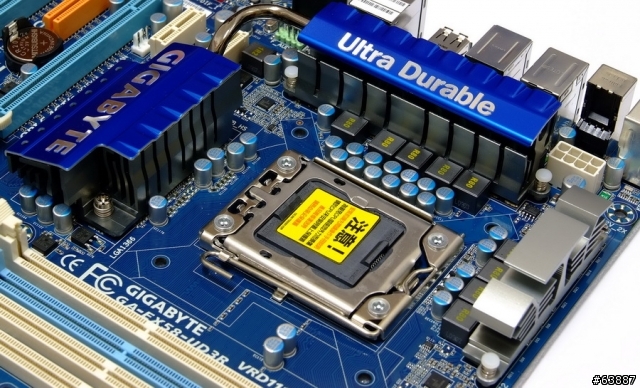

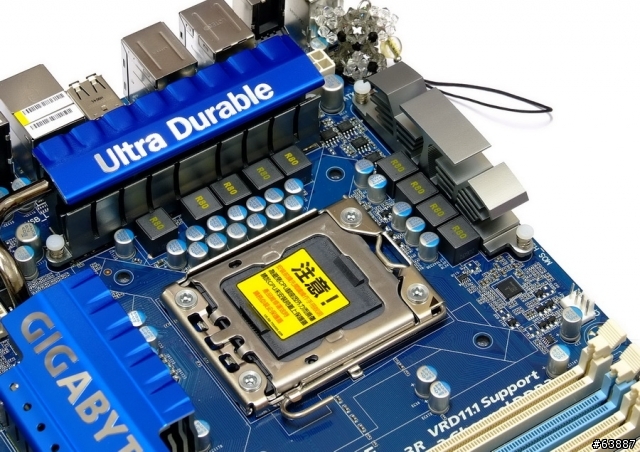

CPU供電區域,使用4+4相供電,並支援動態節能技術
最新的VRD11.1供電標準,搭配Intel新款i7 CPU,可以發揮Intel最新節能技術


IO部份
8 X USB 2.0
1 X RJ-45網路孔
1 X S/PDIF 光纖/同軸輸出
1 X 1394a


熱導管散熱模組
外觀使用特殊處理,可有效減少氧化問題,黑亮色澤也更有質感

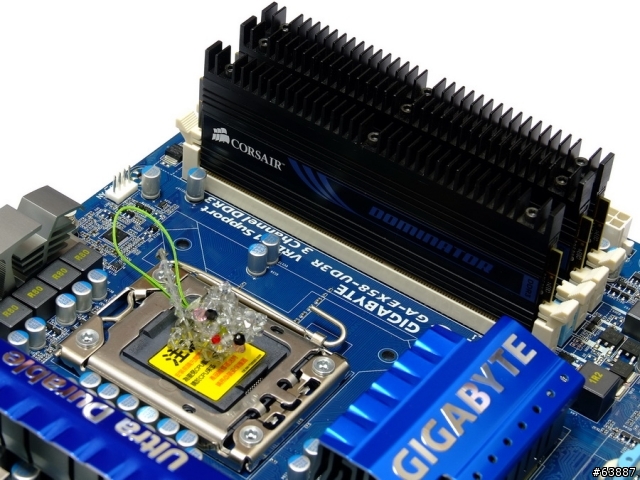

安裝3Channel DDR3示意圖

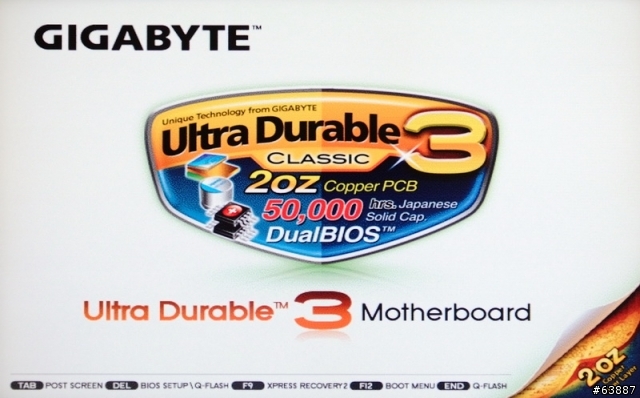

開機畫面

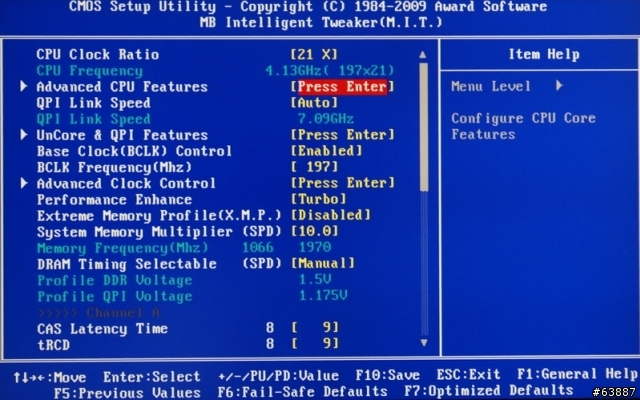

主要設定頁面

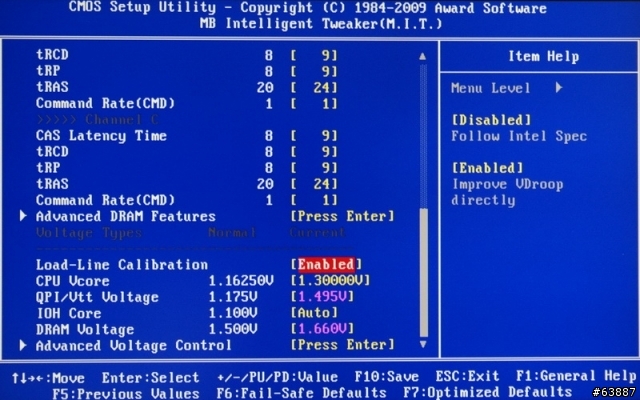

CPU Vcore 0.5000~1.90000V(間距0.01250V)
QPI/VTT Voltage 1.075~1.495V(間距0.020V)
IOH Core 1.000~2.000V(間距0.020V)
DARM Voltage 1.300~2.600V(間距0.020V)

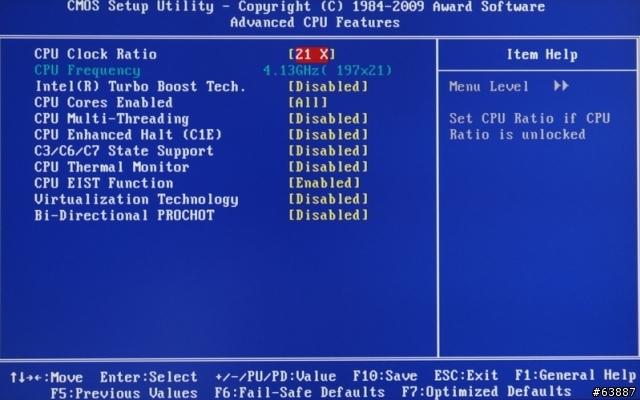

CPU Features

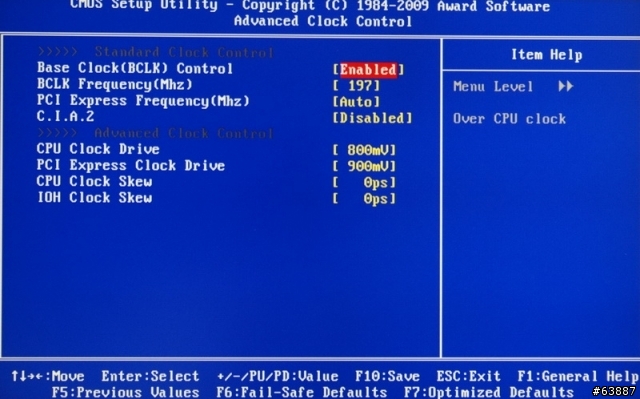

Clock Control

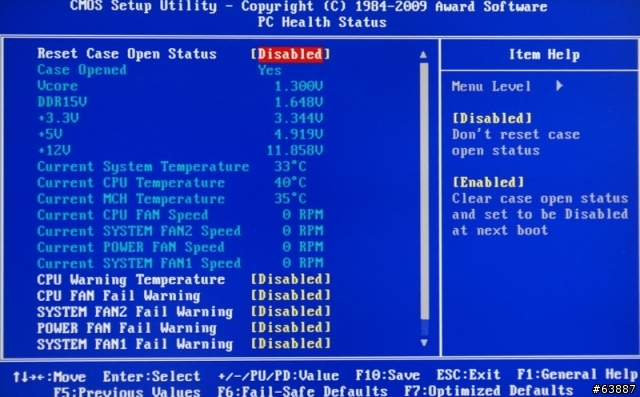

PC Health Status


GIGABYTE的BIOS比較人性化,基本上只需調整時脈跟電壓即可,Uncore Frequency Auto就可以設定為DDR3 X2的時脈
以上是小弟使用CPU/DRAM 197/1970穩定的設定值,有相同配備或是超頻需求者可以參考看看。

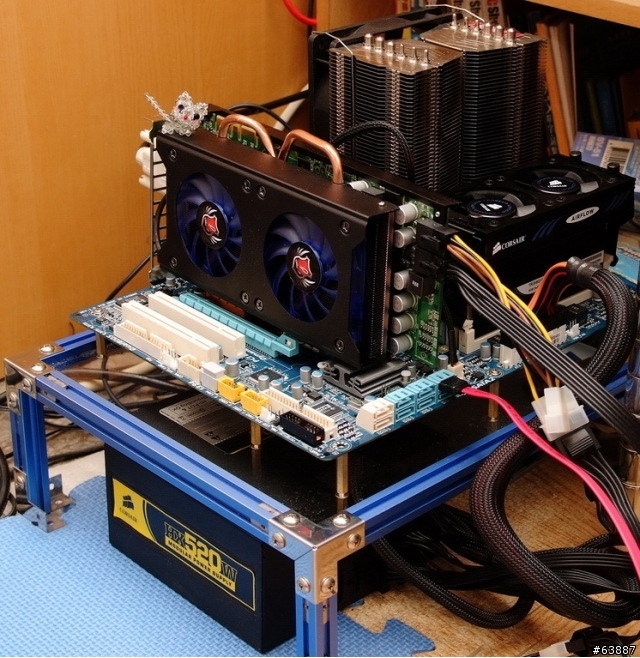

測試平台
CPU: Intel Core i7 950
MB: GIGABYTE EX58-UD3R
DRAM: CORSAIR Dominator 2GBX3 DDR3 1866C9D
VGA: Lantic NGTS250D3-512B2DH
HD: Intel X25-M 80GB
POWER: Corsair HX520W Modular Power Supply
Cooler: Megahalems


DRAM方面
CORSAIR Dominator 2GBX3 DDR3 1866C9D
官方規格為DDR3 1866 CL9 9-9-24 1.65V

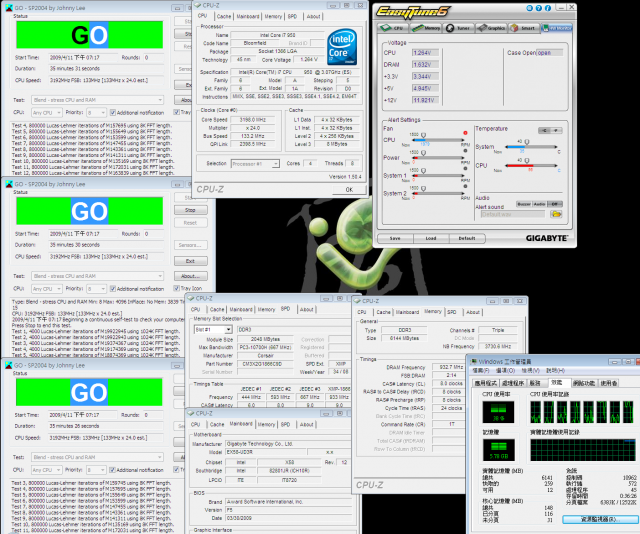

DDR3 1865 CL8 8-8-24 1T,1.66V

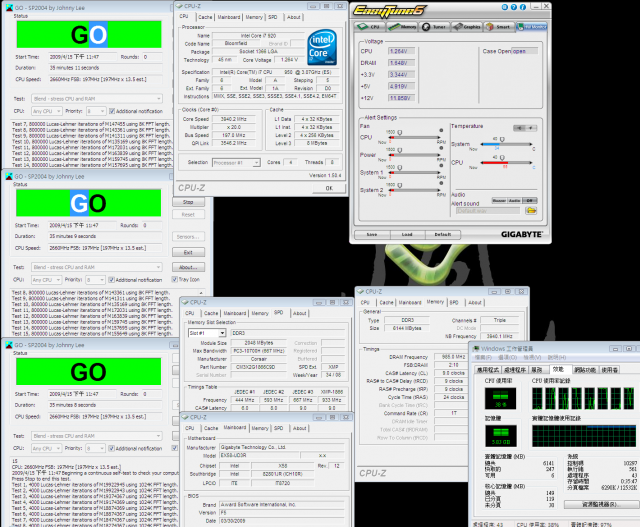

SP2004 3 X Blend模式,5.78GB滿載穩定

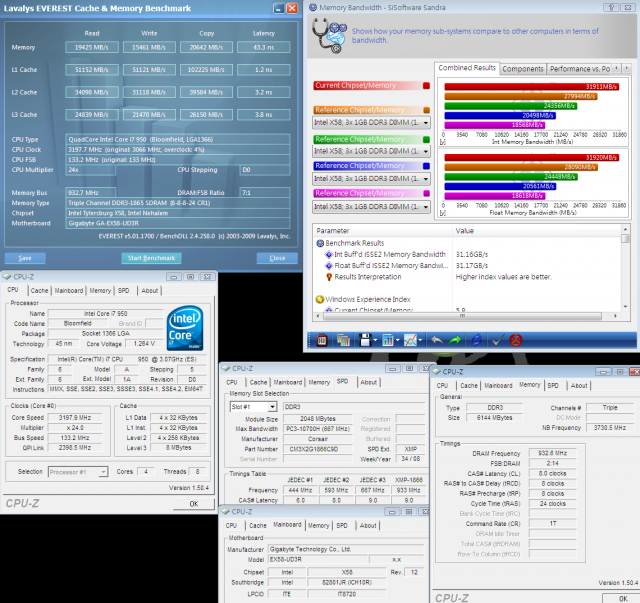

DDR3 1865 CL8 8-8-24 1T
Sandra Memory Bandwidth-31911MB/s
EVEREST Memory Read-19425MB/s

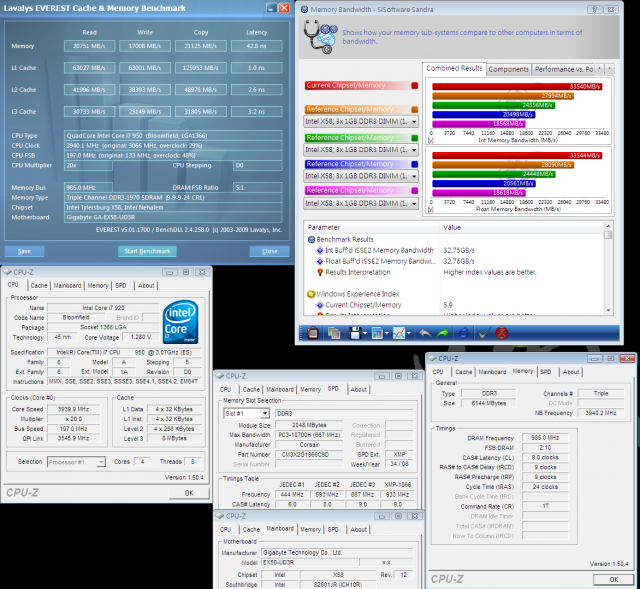

DDR3 1970 CL9 9-9-24 1T,168V
SP2004 3 X Blend模式,5.83GB滿載穩定


DDR3 1970 CL9 9-9-24 1T
Sandra Memory Bandwidth-33540MB/s
EVEREST Memory Read-20751MB/s

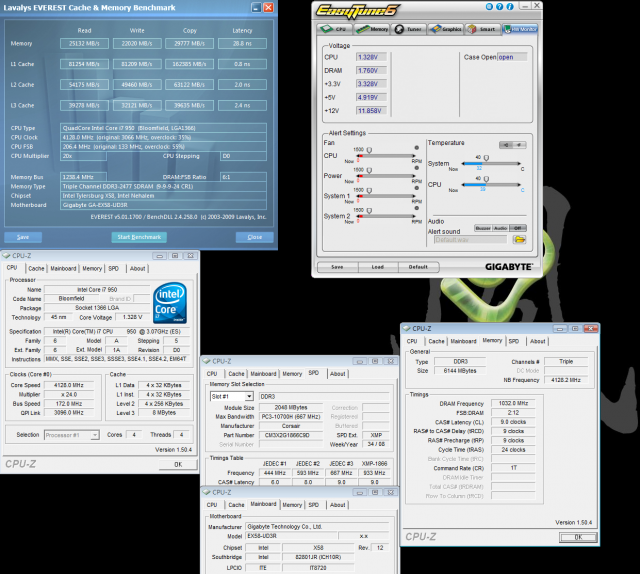

DDR3 2064 CL9 9-9-24 1T
EVEREST Memory Read-25132MB/s


因為UD3R BIOS中VTT電壓最高只到1.495V,所以多少會影響到要跑到極限穩定的時脈
不過依測試中可以同步197/1970穩定,也是達到高水準表現的門檻
DDR3 2064測試時,在EVEREST達到神奇的暴走頻寬。


CPU方面

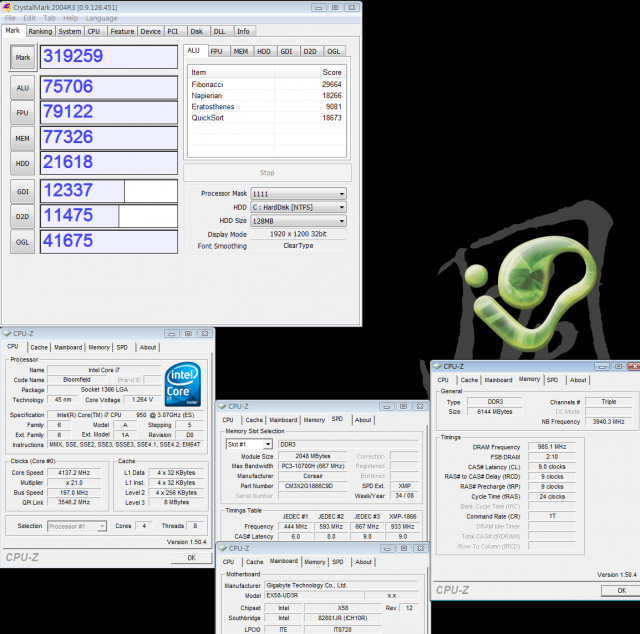

Intel Core i7 950 D0 OC 197X21=>4137Mhz
DDR3 1970 CL9 9-9-24 1T

CrystalMark 2004R3

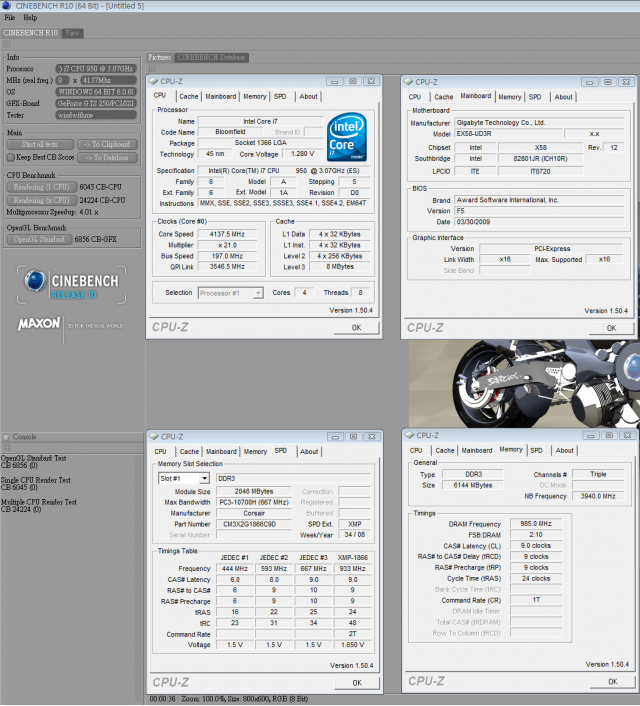

CINEBENCH R10


197/1970

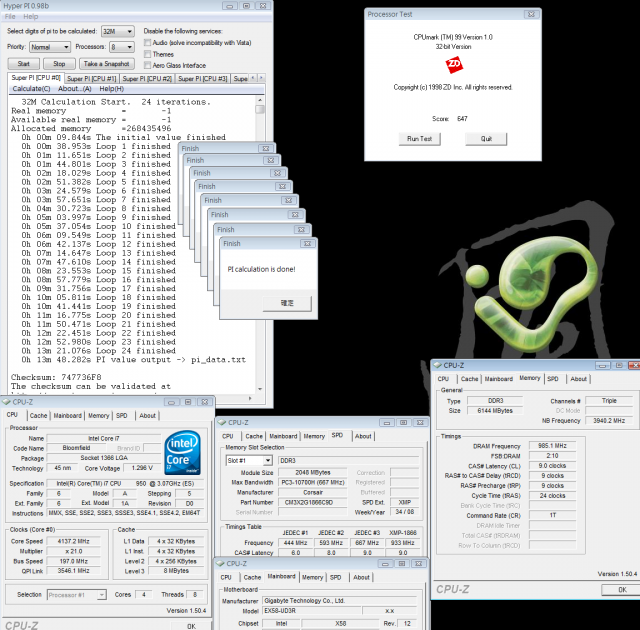

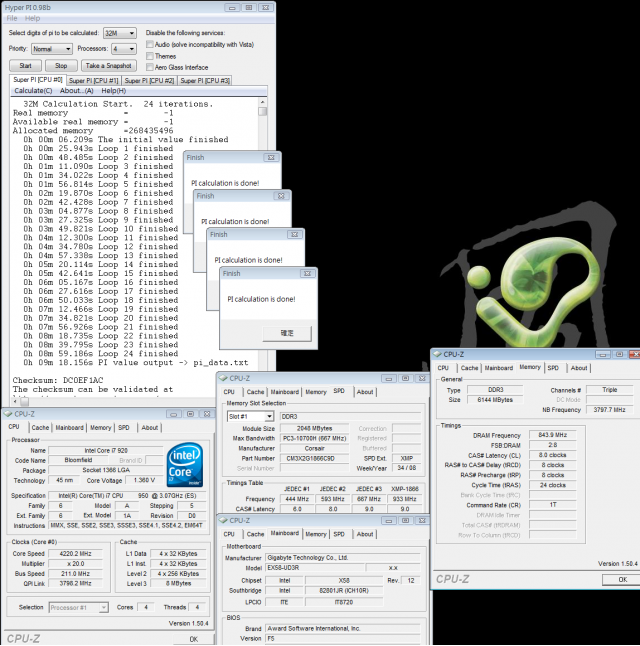

Hyper PI 8 X 32M,HT開啟


穩定外頻極限 211X20=>4220Mhz


CPU超頻方面,搭配最新的Core i7 950 D0版使用,超過4.2G穩定也沒有問題
另外只提高外頻的話,在211Mhz下也可以穩定跑完Hyper PI 32M的測試。


3D方面
比較GTS250在Core i7平台下的3D效能
4870X2、4870、4850、4650、9600GT小弟先前在其他X58測試已經有搭配過
時脈750/1875/2300MHz

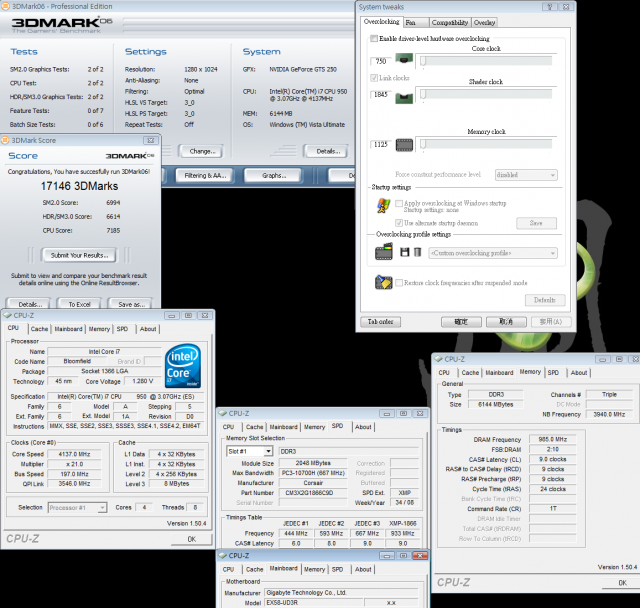

3DMARK2006

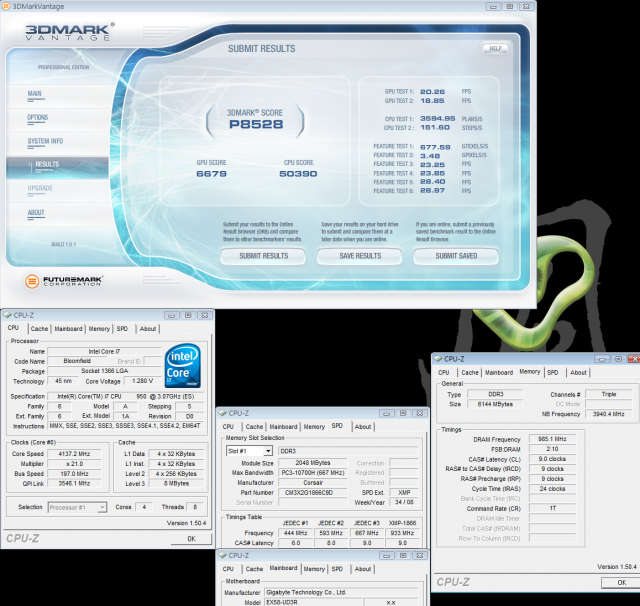

3DMARKVANTAGE

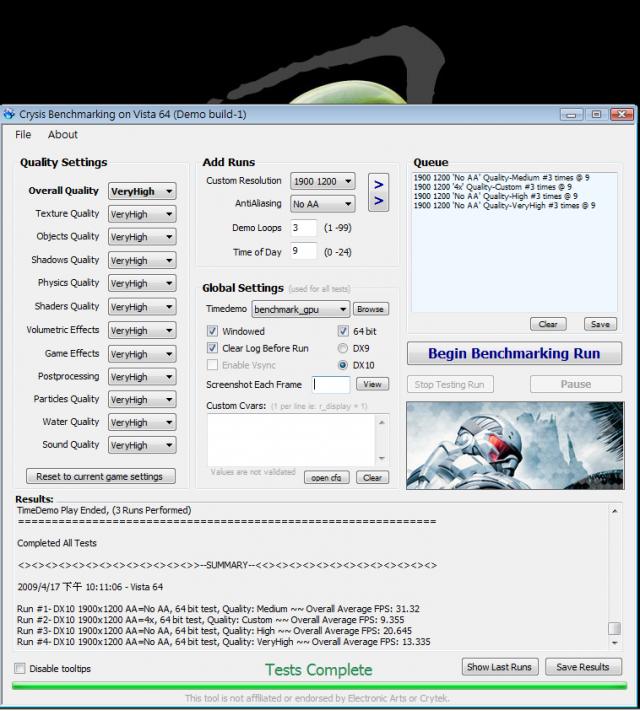

Crysis Benchmark

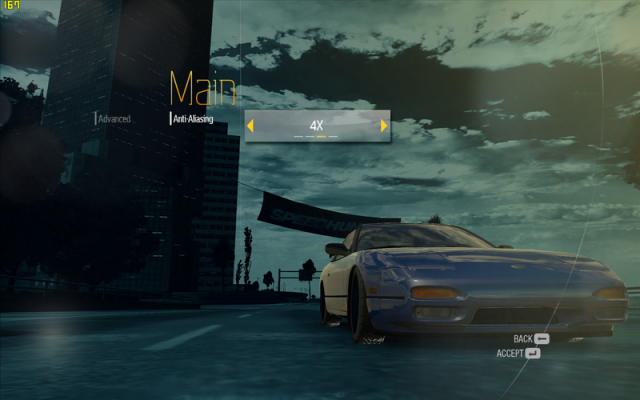

Need for Speed Undercover
1920X1200
Anti-Aliasing 4X


GTS250的3D效能已經屬於中上等級,應付大部份的遊戲應該都沒有問題
不過碰上Crysis Benchmark,在1920X1200下使用高品質或4XAA來運作還是略顯不足。


GIGABYTE EX58-UD3R總結
優點
1.UD3R也享有GIGABYTE的2oz與Ultra Durable3用料
2.全日系固態電容,熱導管散熱模組質感不錯
3.BIOS方面電壓與外頻範圍豐富
4.處理器外頻與DDR3時脈超頻表現佳,SLI/CFX兩大VGA陣營同時支援
5.4+4相動態節能,Intel最新VRD11.1供電標準

缺點
1.目前LGA 1366的平台還是屬於高階價位
2.DDR3有6 DIMM擴充性會更好

效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★☆☆☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★★☆

以上的評價都是以X58全系列的產品來比較
像是用料比的話,如果比上P45或X48系列,明顯在新世代下的X58上都比先前主機板要好上一些
如果是跟全系列P35、P45、X48、X58相比,就算是入門級的EX58-UD3R也有八顆星以上的水準。

性價比當然也是跟X58系列來比,範圍在200~300美金的高階價位
如果跟Intel全系列相比的話,X58屬於高階產品,C/P值就沒有九顆星那麼高
所以小弟還是習慣以同級同系列做為整體評分基準,否則拿高階來跟中低階比C/P值不客觀,拿高階與中低階比效能也不公平。

EX58-UD3R與EX58-UD3R-SLI兩款差別主要在有無SLI技術的支援
不過最近的F5版BIOS,透過更新,也可以讓EX58-UD3R支援到Nvidia SLI的技術
對於有SLI 3D需求的使用者,算是一個還不錯的加值服務。

在目前高階主機板X58的產品線上,入門級價位大約落在200美金左右
GIGABYTE EX58-UD3R在這個X58系列的產品中,擁有蠻高的C/P值
除了美中不足的4 DIMM設計外,在用料、超頻方面都很紮實地做到200美金主機板應有的水準。

Intel目前中低階平台還是以LGA 775來主掌大局,所以對於LGA 1366有興趣的消費者難免會認為價位過高
在今年也會再推出取代中階價位的LGA 1156的Core i5系列,到時定位應該會更明確一些
不過LGA 1366是高階產品的定位,大概近期一年內都不會有任何變動
若對Core i7平台有興趣的消費者,預算也有限的話,不妨試試搭配200美金的入門級X58試試:)
