最近筆者收到了SONY一款針對行動商務市場而新推出的商用液晶投影機,它的產品型號是VPL-MX20,雖然這款投影機是屬於商用市場的產品,不過網友們可別以為它的外型像一般的商用投影機一樣,很大又很笨重,實際上恰好相反,VPL-MX20投影機的外型相當的輕巧,它的尺寸大小只比一般10.1吋的小筆電稍微大一點而已(後面會有產品比較圖),並且它的重量也只有1.7公斤,完全顛覆了筆者以往對於商用投影機體積大又笨重的傳統印象,所以就算是請辦公室的女同事幫忙拿一下投影機,也不用再覺得不好意思了。

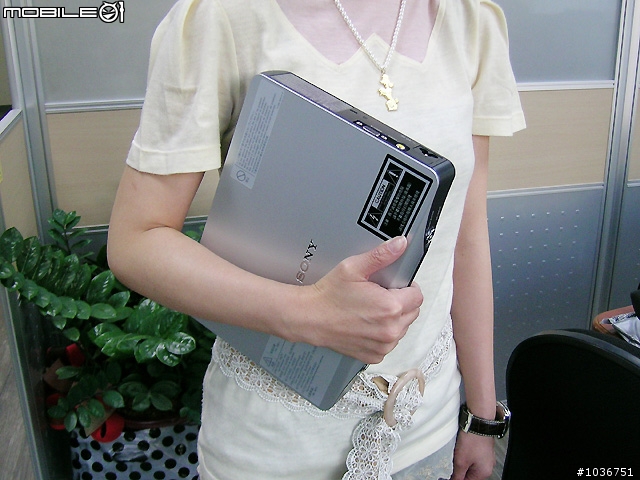

本圖筆者是請公司的女同事來幫忙做一下示範,VPL-MX20的外型設計是不是真的很輕巧呢?


產品外觀檢視

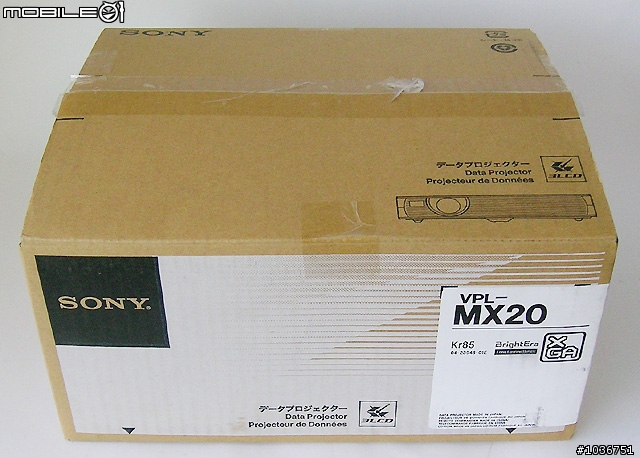

依照01的慣例,還是從外包裝箱開始看起吧!下圖就是筆者這次收到的VPL-MX20商用液晶投影機的外包裝箱,看起來還蠻樸實的(不過也有可能是因為筆者收到的其實是試用機的關係)。

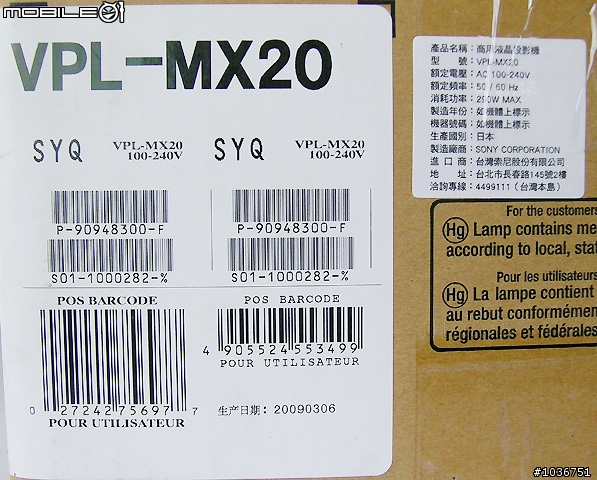

外包裝箱的側面有貼一些產品標籤貼紙,可以讓消費者先看清楚這款商用液晶投影機的產品型號以及一些例如電力規格、製造日期、生產國別...等資訊。

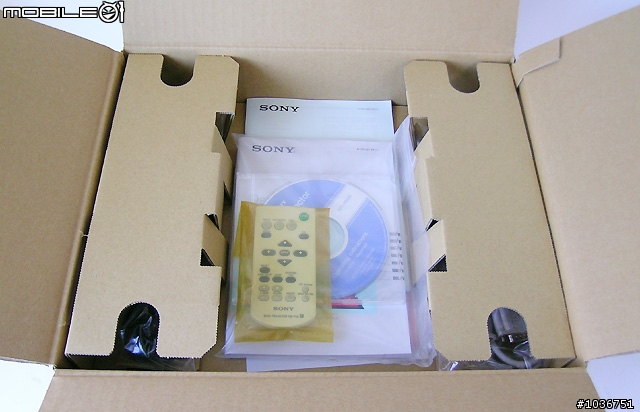

開箱囉!VPL-MX20商用液晶投影機的內部包裝是採用上、下兩層的方式擺設,上面一層擺放的是產品的使用說明書以及相關的產品配件等,主機本體則是擺放在下一層。

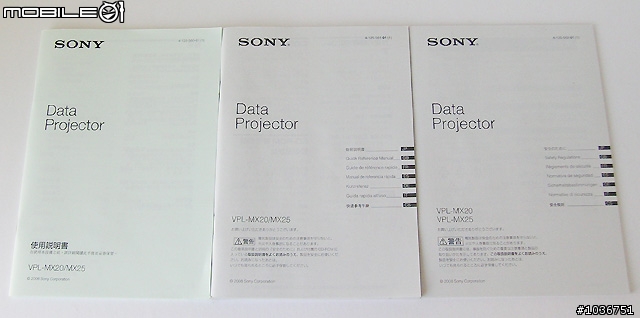

下圖是這款VPL-MX20商用液晶投影機內附的三本使用說明書,中間的是產品的簡易使用說明書,右邊的是產品使用的相關安全說明,這兩本說明書都是不含繁體中文的多國語言版本,不過別擔心,最左邊的產品"詳細"使用說明書是獨立的繁體中文版,個人覺得對於本地使用者有很貼心的感覺,這樣使用者就不必再拿著厚厚的多國語言版使用說明書,然後只觀看其中的繁體中文部分了。

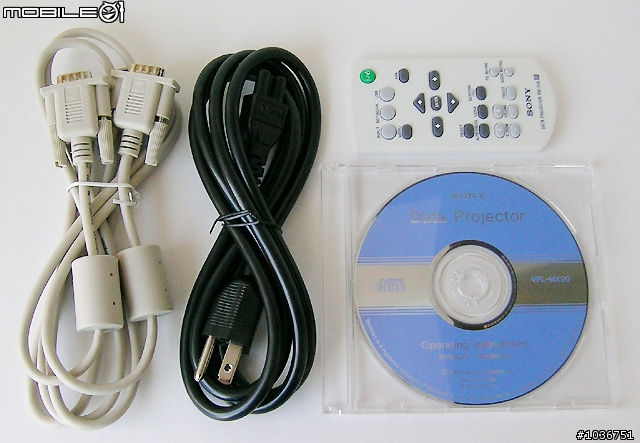

VPL-MX20商用液晶投影機主要的產品配件如下圖所示,包含一條D-Sub視訊傳輸線(白色)、一條標準三孔式電源線(黑色)、一片內含產品相關的使用說明書(多國語言版)電子檔的光碟片以及一個遙控器。

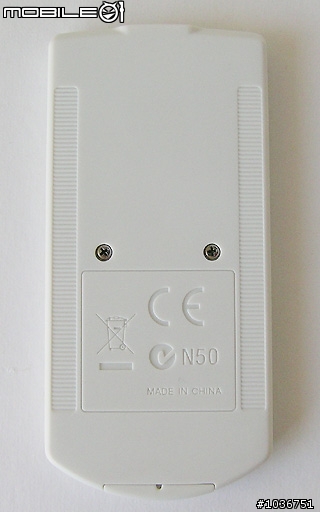

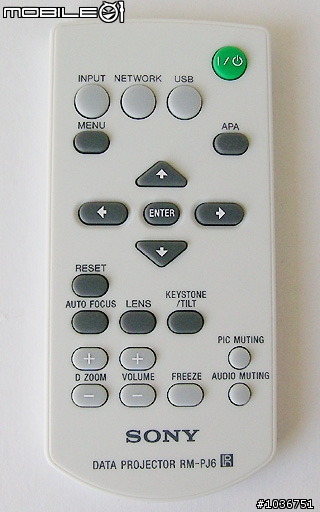

下面兩張圖是這個遙控器的正、反面特寫,筆者試用之後覺得這個遙控器還蠻好操作的(參考產品使用說明書),不過比較可惜的是,遙控器上面各個按鍵的名稱標示都是英文的(希望這是因為筆者拿到的是試用機的關係),對於本地使用者來說,可能還是需要參考產品使用說明書才能夠熟悉各個按鍵的功能操作方式。另外,根據產品使用說明書的介紹,這個遙控器是共用的,也就是說SONY有幾款投影機都是搭配這個遙控器來使用,所以遙控器上面有幾個按鍵(例如音效相關按鍵)其實在這款VPL-MX20商用液晶投影機上是沒有作用的。

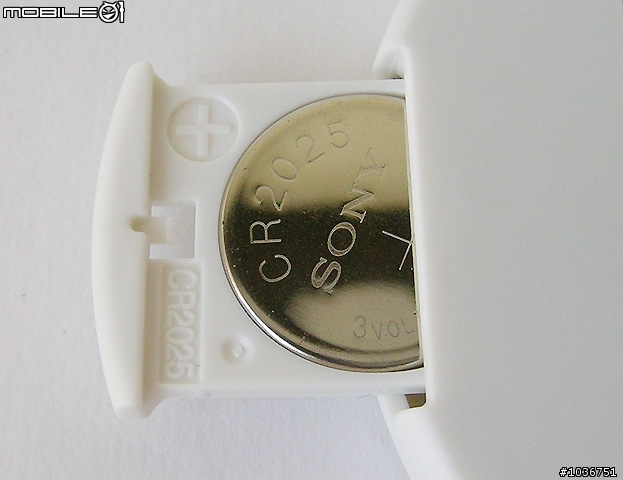

這個遙控器是使用3伏特的鈕釦電池。

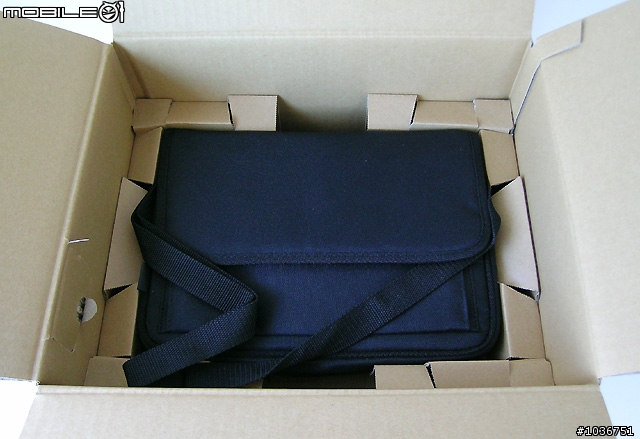

將擺放產品使用說明書以及相關產品配件的"上層"拿起來之後,原本筆者以為就可以看到VPL-MX20商用液晶投影機本體了,結果卻如同下圖一樣,VPL-MX20商用液晶投影機本體被放在一個可以側背的配件包裡面。(由於筆者拿到的VPL-MX20商用液晶投影機是試用機的關係,所以市面上正式販售的產品包裝可能會跟下圖有些不同。)


這裡筆者再度請出公司的女同事來幫忙做一下示範,VPL-MX20商用液晶投影機真的是很小巧,看來帶著它到處趴趴走去向客戶做簡報也不是難事了~PS:上圖因為環境燈光的關係有點色偏的情況,這個配件包實際上是黑色的(參考下圖),還請各位網友多多見諒勒~

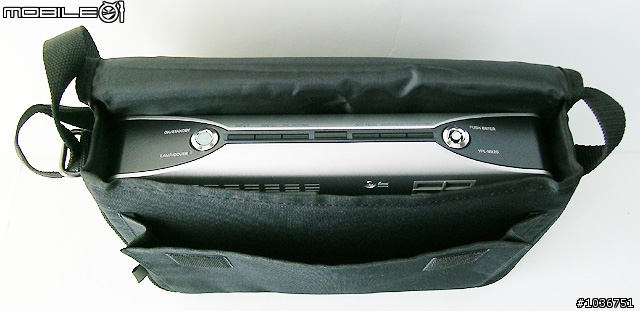

VPL-MX20商用液晶投影機實際放進配件包的樣子,由下圖可以看到這個配件包的前方還有設置一個置物袋,使用者可以將視訊傳輸線、電源線、遙控器...等,放在置物袋裡面一起帶著走喔~


讓VPL-MX20商用液晶投影機正式現身吧~


看到這個標誌就知道這款商用液晶投影機擁有相當不錯的質感,而它的價位嘛~目前筆者在SONY台灣官方網站的產品網頁中,所看到的線上會員價是新台幣65800元,似乎也蠻符合這個標誌所代表的身價啦~

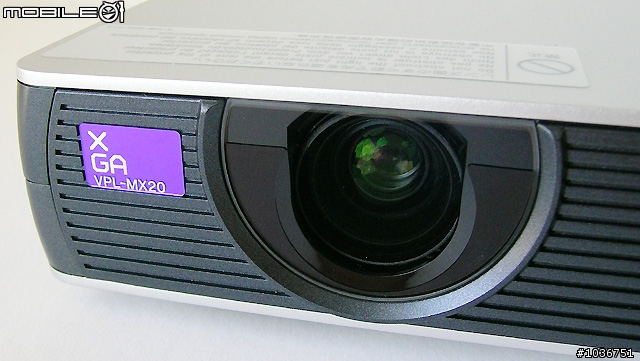

在投影鏡頭的左方有產品型號VPL-MX20以及XGA高解析度(1024 x 768)的標示,根據產品使用說明書的說明,這裡同時也是遙控器的訊號接收器(機身前方)所在的位置。而在投影系統部分,根據官方的資料顯示,這款VPL-MX20商用液晶投影機是採用Sony獨家開發BrightEra技術的新一代光學系統,並結合長效型的光學技術以及3LCD投影系統,提供高達2500流明的高亮度。這個系統不但可以提供更高的發光效率和絕佳的色彩再現範圍,更流暢的黑色區域灰階處理也能夠有助於避免色彩的散裂或彩虹效應,因此能夠呈現出更自然、更鮮明的影像效果。

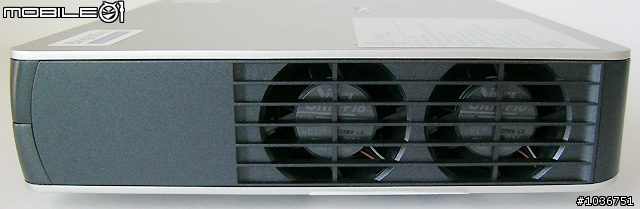

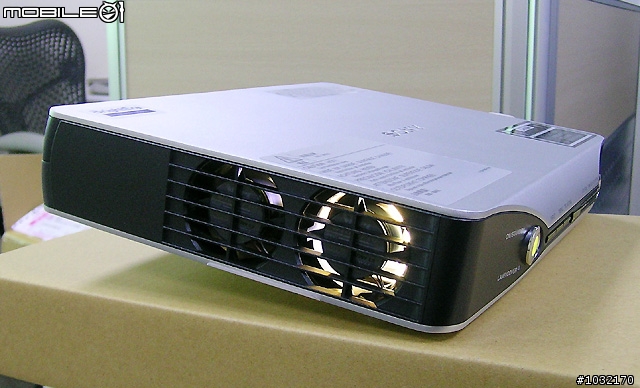

下圖是機身的右側面,這裡有設置兩個散熱風扇,主要是用來排出機身內部所產生的廢熱(排氣孔)。筆者實際試用一段時間之後,個人覺得這款VPL-MX20商用液晶投影機雖然也像一般的投影機一樣,在進行投影時機身也是會發出一定的熱度,但是還不至於到燙手的程度(持續投影大約兩個小時之後的感覺),而風扇的運轉聲比起以往筆者所接觸過的商用型投影機來說,相對是比較安靜的。不過話說回來,每個使用者對於"熱"可以忍受的程度不同,所以實際使用時還是小心一點比較好。

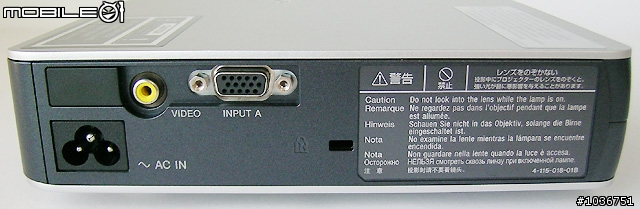

換到機身的左側面來看,這裡設置的連接介面相當簡單,包含一組D-Sub視訊輸入介面(INPUT A)、一組RCA視訊輸入介面(VIDEO)以及一個電源線的接孔,中間下方的四方形小開孔則是這款商用液晶投影機的防盜鎖孔。

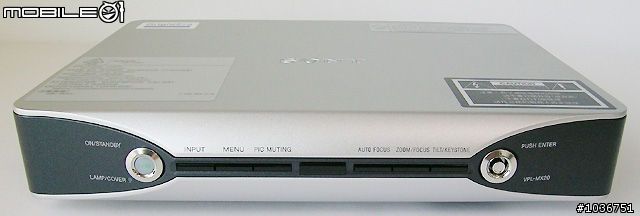

再來看到的是機身的後方,這裡主要是VPL-MX20商用液晶投影機的操作按鍵設置區(產品使用說明書是稱為控制面板)。正中間有一個沒有任何文字標示的黑色裝置是遙控器的(機身後方)訊號接受器,在這個訊號接受器的左右兩邊各設置了三個黑色的長條型按鍵,左邊的三個按鍵由左至右依序是INPUT鍵(切換輸入訊號來源)、MENU鍵(開啟或關閉螢幕顯示功能表)以及PIC MUTING鍵(按一次會消除圖像,再按一次則會重新顯示圖像);右邊的三個按鍵由左至右依序是AUTO FOCUS鍵(自動調整畫面焦距)、ZOOM/FOCUS鍵(可交替顯示ZOOM和FOCUS調整功能表,使用方向鍵來進行調整)以及TILT/KEYSTONE鍵(梯型失真校正按鍵)。

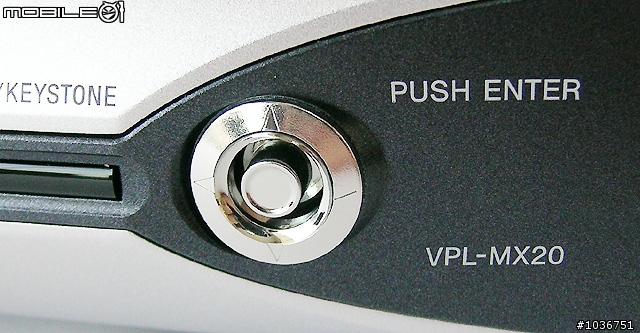

操作按鍵區的最右邊,是一個兼具十字方向鍵功能的PUSH ENTER按鍵,可以在輸入功能表系統中進行各個項目的設定、選擇以及調整等,在這個PUSH ENTER按鍵的右下方還可以看到產品型號的標示。

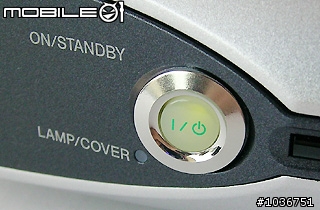

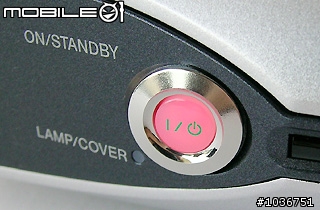

至於操作按鍵區的最左邊,則是這款商用液晶投影機的電源開關按鍵,這個按鍵本身也是系統的運作狀態指示燈號,在待機狀態下會顯示左下圖的紅色燈號,而在開機正常運作之後則會顯示右下圖的黃綠色燈號(詳細的燈號顯示狀態請參考產品使用說明書)。在電源開關按鍵的左下方,有一個標示為LAMP/COVER的指示燈,根據產品使用說明書的說明,這個燈號在燈蓋未蓋緊的時候,或是投影燈已經達到使用壽命或高溫的情況下,會呈現橙色閃爍的狀態,不過筆者在試用期間倒是沒看到這個指示燈閃爍過就是了。

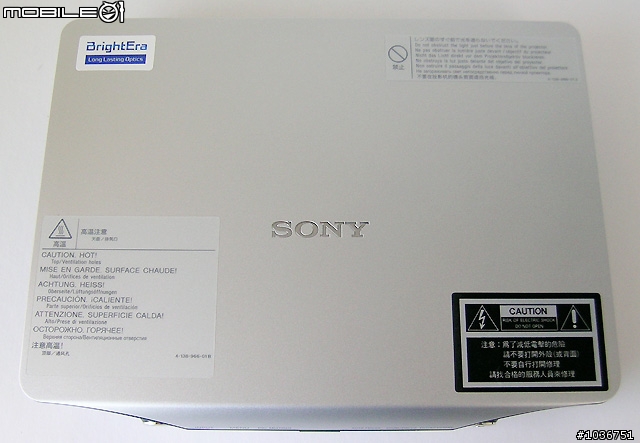

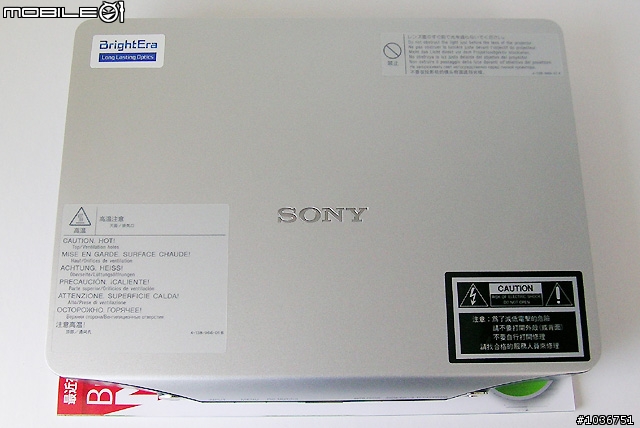

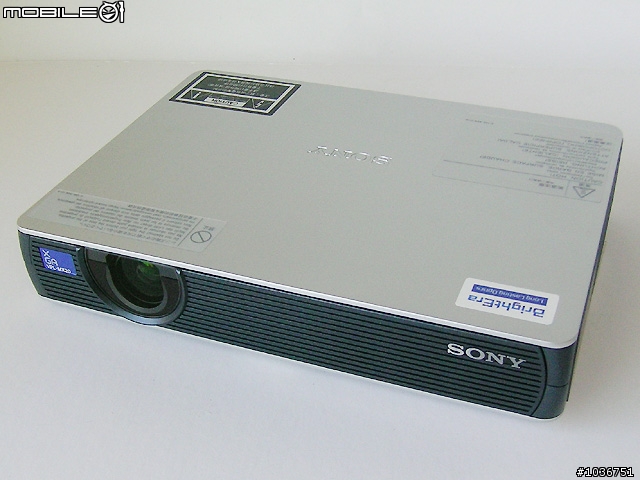

從機身的正上方來看,這款商用液晶投影機上方機殼的中間位置有設置SONY的標誌,下圖左上角有貼一張SONY獨家開發BrightEra技術的貼紙,左下、右上以及右下所貼的則是與投影機本身的使用有關的警語貼紙(例如高溫注意、電擊警告等)。

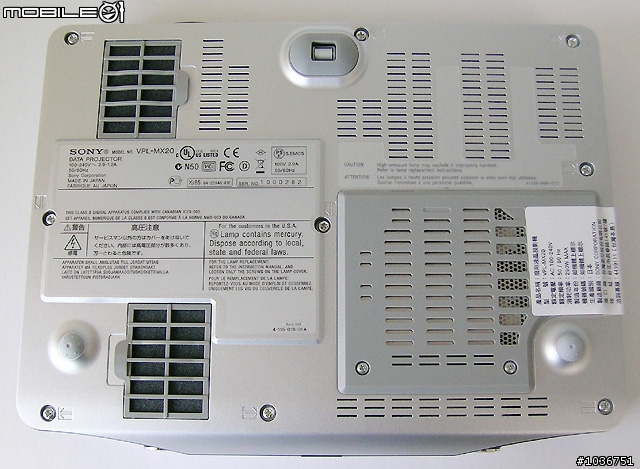

最後再看到機身的底部,如下圖所示,這款商用液晶投影機的機身底部設置了相當多的散熱孔,其中在左上方以及左下方各設置了一塊可以拆下來的黑色濾網蓋(進氣孔),根據產品使用說明書的說明,在投影機使用大約5百小時之後,這裡的空氣濾網蓋需要拆下來用真空吸塵器清除灰塵,如果無法清除乾淨的話就需要更換濾網了。這款商用液晶投影機的燈泡更換位置是在機身底部的右後方(下圖的右下方),不過個人認為反正這台投影機的重量又不重,有時間的話使用者還是拿去經銷商的店面請銷售人員進行燈泡的更換,這樣比較保險一點。(雖然就產品使用說明書中的投影燈泡更換步驟來看,其實還蠻簡單的~

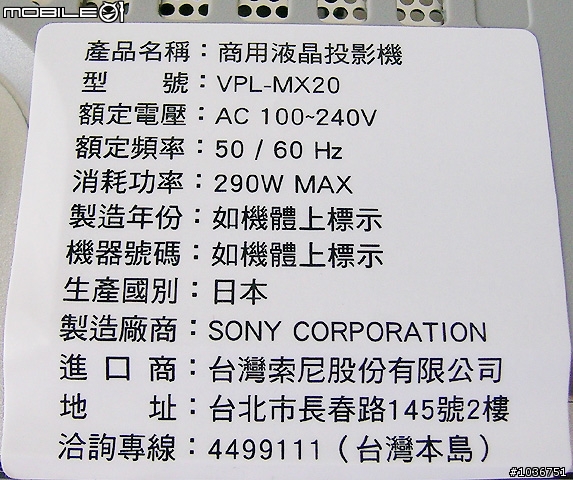

在機身底部右邊大約中間的位置,這裡貼了一張如下圖的產品標籤貼紙,從標籤上除了可以看到產品名稱、型號的標示之外,還可以看到這款商用液晶投影機是屬於100~240伏特的電壓通吃型,最大的消耗功率為290瓦,生產國別是日本,以及台灣索尼的公司地址、聯絡電話等資訊。

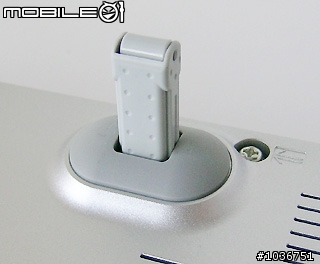

這款商用液晶投影機的機身底部比較特別的地方,應該算是靠近底部前方中間位置的一個動力傾斜度調節器,這個裝置如下圖所示,透過相對應的操作按鍵就可以讓動力傾斜度調節器調整到使用者需要的高度。

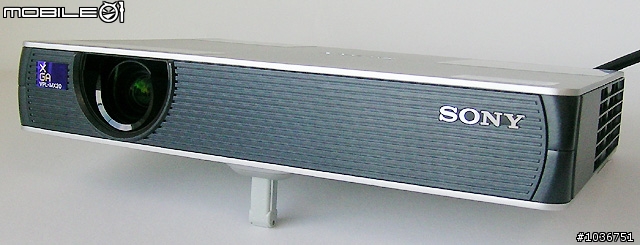

下圖就是動力傾斜度調節器調整到最高的位置,VPL-MX20商用液晶投影機實際擺放的樣子。由於這款投影機本身具有相當多的智慧型調整功能,包含輸入訊號自動搜尋、自動畫素校正、內建式自動對焦模組、垂直梯形失真自動調整以及開機自動定位並記憶投影仰角的高度設定等,所以筆者在實際操作的時候,幾乎沒有費什麼功夫,很容易就可以調整到所想要的輸出畫面了。

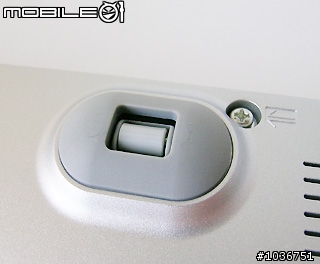

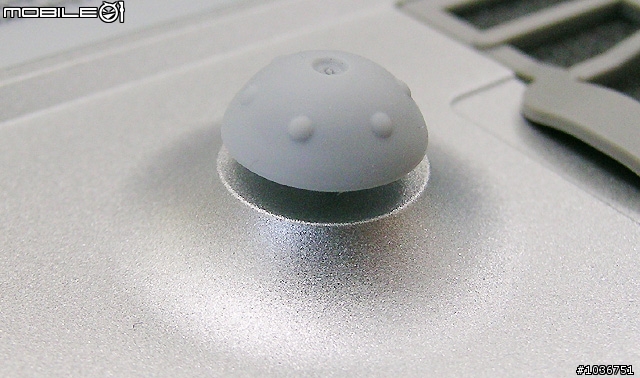

除了動力傾斜度調節器之外,機身底部的左後以及右後方也各設置了一個可以旋開的腳墊,如下圖所示,萬一使用者擺放VPL-MX20商用液晶投影機的位置有左右高度不平衡的狀況的話,就可以利用旋開機身底部左後或右後方的腳墊來進行微調了。

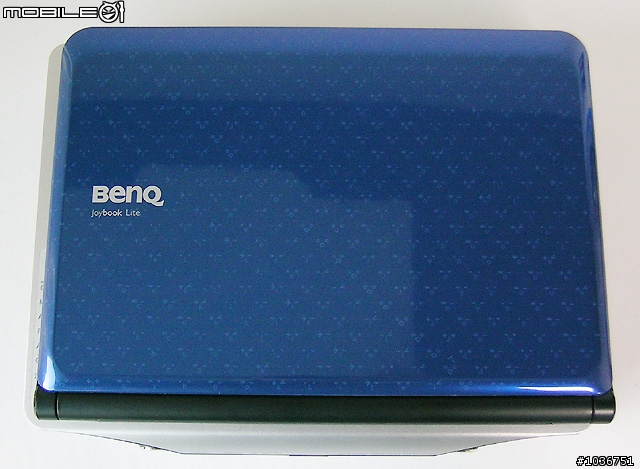

這款VPL-MX20商用液晶投影機的外型到底有多小巧呢?看規格標示(寬x高x深=273 x 45 x 206 mm)大家應該不太容易想像,所以筆者拿目前筆記型電腦市場上正當紅的10.1吋螢幕小筆電(筆者這次使用的是BenQ的U101小筆電)來做一下比較,從上方來看,VPL-MX20商用液晶投影機只比10.1吋螢幕小筆電大一點點而已~

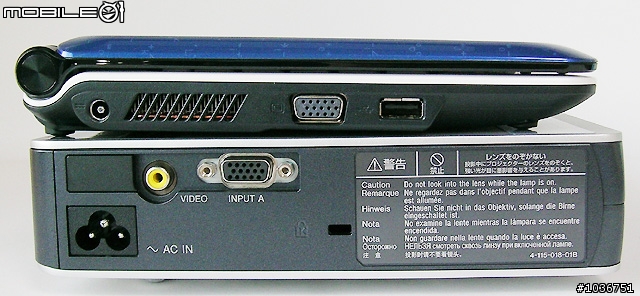

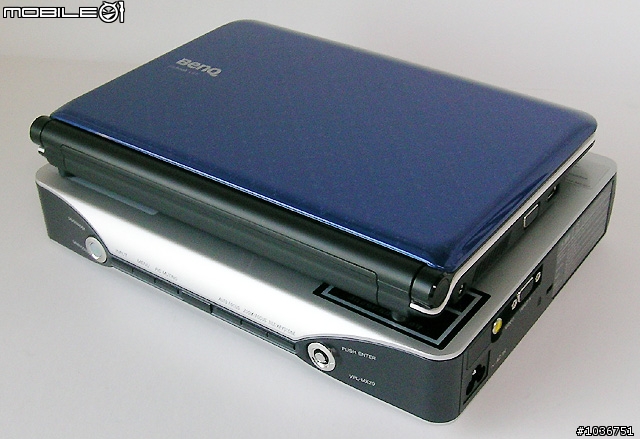

從左後方來看,下圖筆者是將小筆電對齊VPL-MX20商用液晶投影機的前方以及右側(從正前方來看),如果不是事前知道的話,真的讓人很難想像一款商用型的投影機外型竟然會這麼的小巧~


來一張側面圖吧,VPL-MX20商用液晶投影機的高度也只有4.5公分而已~


筆者隨手拿一本雜誌(數位時代)來比一下,將VPL-MX20商用液晶投影機擺在雜誌的上面、對齊之後,想不到居然還看得到雜誌哩~



顯示功能表檢視

看完了VPL-MX20商用液晶投影機的外觀之後,接下來就來看看這款投影機的顯示功能表部分。根據產品使用說明書的說明,顯示功能表在使用者安裝不同的視訊傳輸介面時,某些選項可能會無法進行設定或調整,甚至某些選項也會出現不顯示的狀況,而下面的顯示功能表畫面筆者則是以BenQ U101小筆電外接D-Sub視訊傳輸介面到VPL-MX20商用液晶投影機上,所截取到的畫面,至於使用RCA視訊傳輸介面的顯示功能表部分,再麻煩使用者參考一下產品使用說明書囉!

下圖就是VPL-MX20商用液晶投影機的顯示功能表主操作畫面,預設是英文,不過筆者已經先改成繁體中文再來拍攝畫面了。在主操作畫面的左邊,一共設置了六個圖示來代表六大功能設定頁面:圖像設置、螢幕設置、設置、功能設置、安裝設置以及資訊等。這裡筆者不得不小小地抱怨一下,雖然這台商用液晶投影機的顯示功能表筆者已經改成繁體中文的語言介面了,不過它所顯示的"用字遣詞"很明顯就是對岸的"語言用法",個人覺得廠商應該只是單純的將"簡體"中文改成"繁體"中文而已,並沒有針對這兩種語言的差異去做修正,原本筆者以往遇到有內含"繁體中文"語言介面的產品都會說:「對本地的使用者有貼心的感覺」,不過這台VPL-MX20商用液晶投影機的顯示功能表"繁體中文"語言介面實在讓筆者無法苟同,不知道廠商會不會出新版本、真正符合本地語言用法的"繁體中文"語言介面的顯示功能表韌體來造福一下本地的使用者?

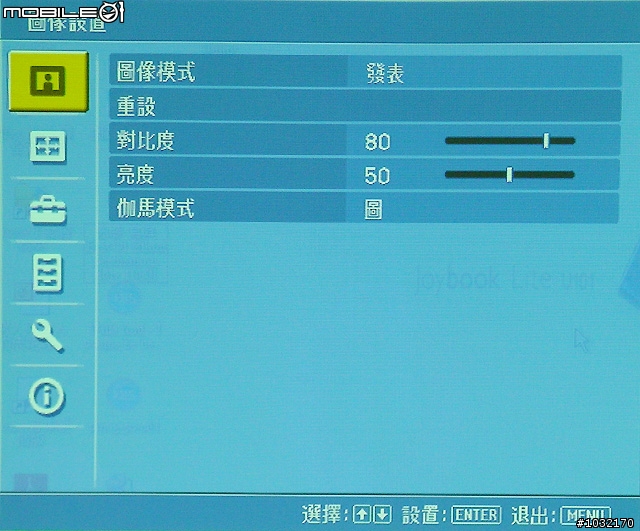

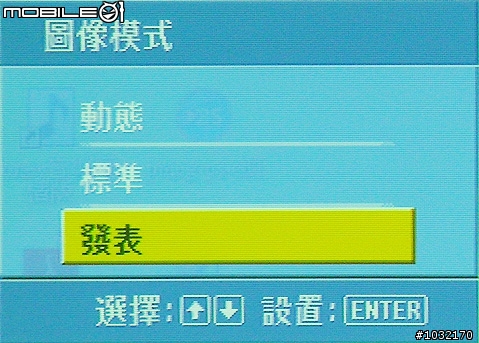

在上圖的「圖像設置」功能設定頁面中,比較特別的選項應該算是「圖像模式」以及「伽馬模式」。選擇「圖像模式」之後就會跳出如下圖的小視窗,這裡有三個選項,動態以及標準模式大家應該很容易理解,至於「發表」模式嘛~如果能夠改成「簡報」模式的話,我想大家應該可以一看就懂了。

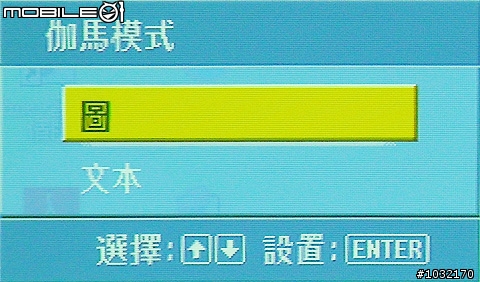

「伽馬模式」所提供的選項有兩個,「圖」模式應該可以改成「繪圖」、「圖片」或是「影像」,而「文本」模式其實就是「文字」啦!「圖」模式可以改善中間色調的再現效果,能夠再現照片的自然色調;而「文本」模式則是強調黑白對比,適合用於含有大量文字的輸出畫面。

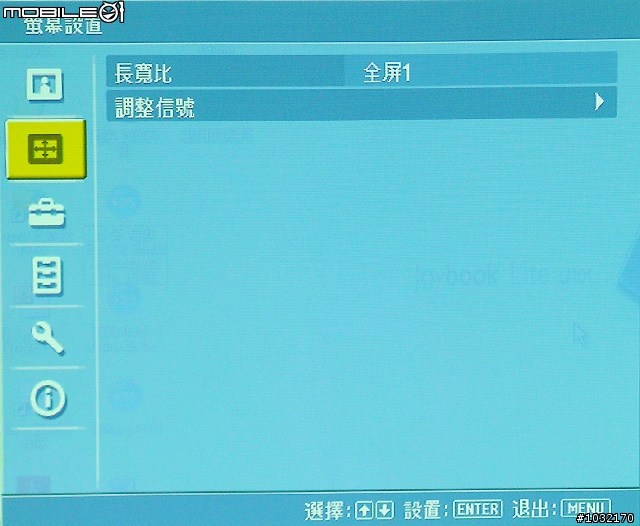

第二個看到的是「螢幕設置」功能設定頁面,這裡可以設定輸出畫面的長寬比以及調整信號。

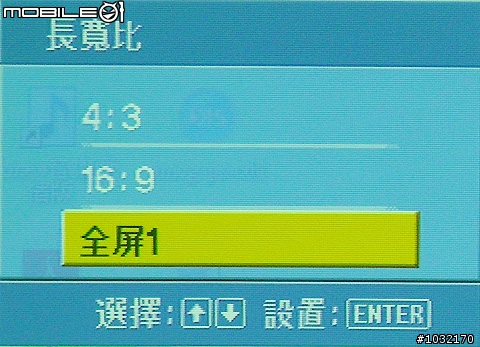

選擇上圖的「長寬比」選項之後,就會出現如下圖的小視窗,這裡的選項有三個,基本上由於VPL-MX20商用液晶投影機的輸出畫面解析度是1024 x 768,所以選擇4:3或是全屏1的功能選項是一樣的,而選擇16:9功能選項則是會強迫輸出畫面變成16:9的比例。不過筆者試用之後發現,由於原始的輸出畫面解析度還是維持在1024 x 768,所以輸出畫面不僅看起來會有點扁扁的狀況(4:3變成16:9),而且輸出的畫質也有可能會變差。

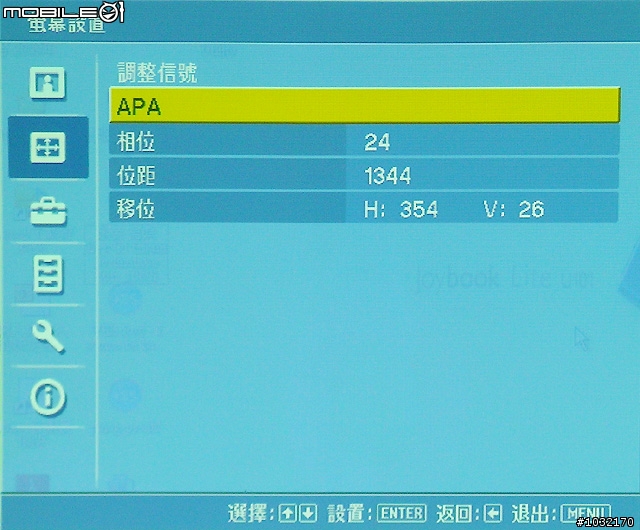

下圖就是選擇「調整信號」功能選項之後所出現的視窗畫面,這裡會顯示相位、位距、移位等資訊,而APA選項其實就是"自動像素調整"功能,選擇這個選項之後(或者直接按遙控器上的"APA"按鍵),投影機就會自動調整相位、位距和移位,讓影像可以正確地顯示。

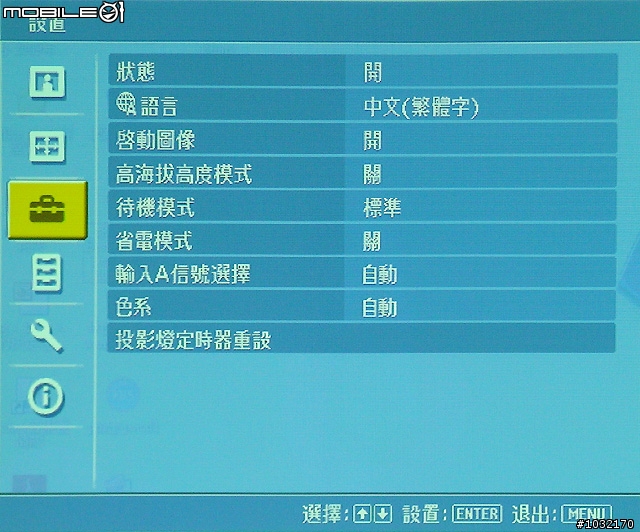

接著看到的是「設置」功能頁面~

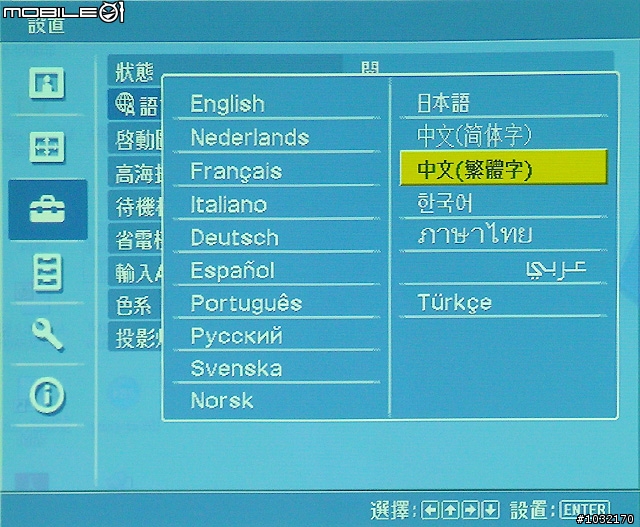

在「設置」功能頁面中可以選擇的「語言」介面非常地多,筆者算了一下共有17種,不過就如同下圖所顯示的,兩個中文選項只是字體不同(簡體或繁體),而"用字遣詞"實際上還是對岸的用法。

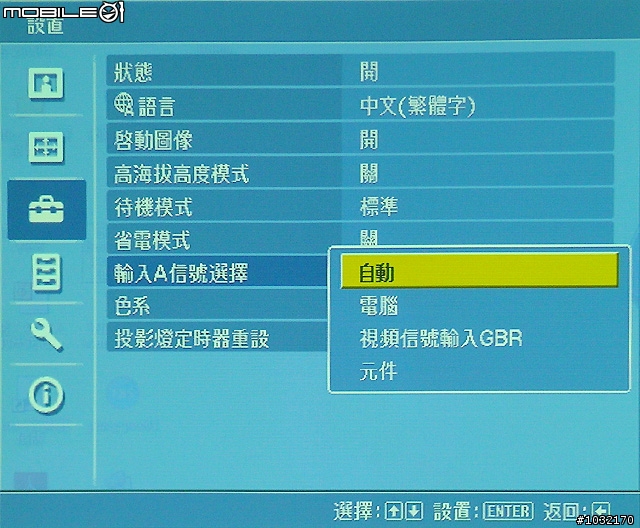

「設置」功能頁面中的「輸入A信號選擇」功能選項,是讓使用者可以利用遙控器的"INPUT"按鍵來選擇"輸入A(Input-A)"的設備輸入信號類型,基本上設定自動(預設值)就可以了。

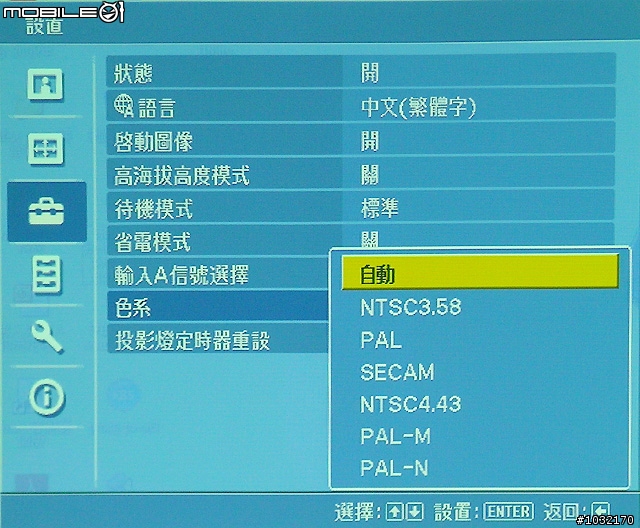

在「色系」功能選項中,這裡提供了相當多的選項讓使用者可以用來對應不同輸出設備的"色系"系統(還真有點拗口...),不過一般也是選擇"自動"讓投影機自動判定就可以囉~

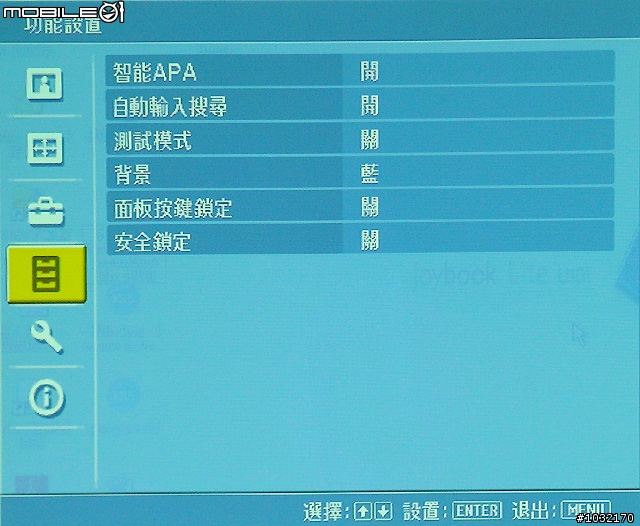

第四個看到的是「功能設置」頁面,這裡提供的功能選項都還蠻直覺的,其中的最後兩個功能選項「面板按鍵鎖定」會將投影機機身後方的操作按鍵鎖住,也就是說開啟這個功能選項之後,使用者就只能夠利用遙控器來操作這台商用液晶投影機了。至於「安全鎖定」選項,這是VPL-MX20商用液晶投影機內建的密碼鎖功能,開啟這個功能選項之後使用者就可以為這台投影機設定四位數的密碼了。(使用者千萬別不小心忘記密碼喔~

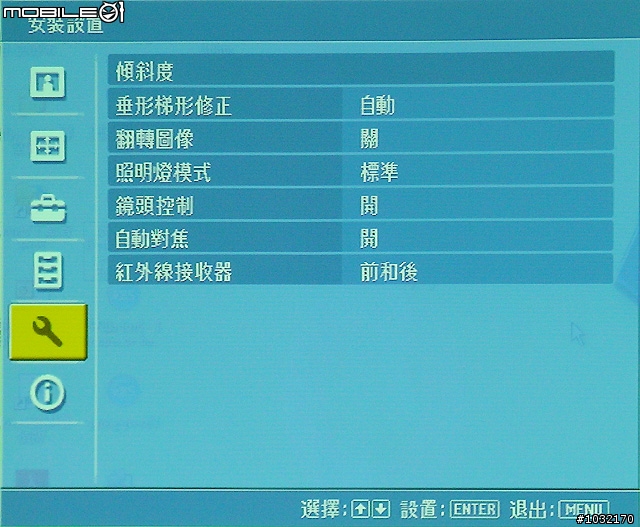

再來要看的是「安裝設置」功能頁面,這裡提供的功能選項也都蠻直覺的。

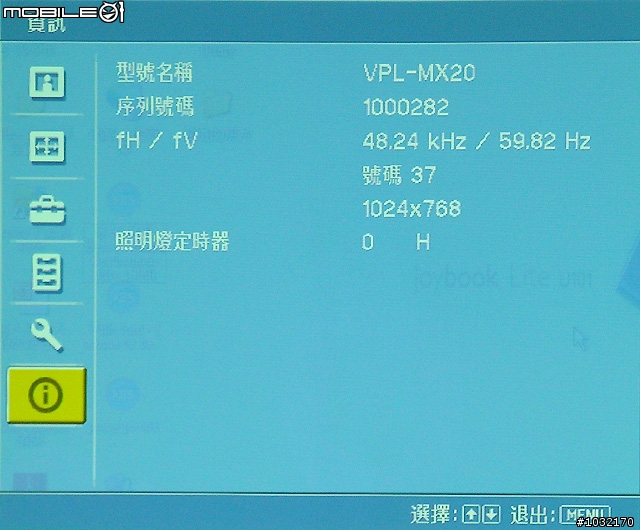

最後一個是「資訊」頁面,這裡會顯示這台投影機的機型名稱、序列號碼、輸入信號的水平和垂直頻率、輸入信號的預設儲存號碼、輸入信號的類型以及投影燈使用的總時間等。(看來筆者拿到的這台投影機還蠻新的嘛~



實際投影效果簡單分享

由於SONY這款VPL-MX20商用液晶投影機所標榜的就是外型輕巧、簡單、使用方便,因此筆者自然也要來簡單地分享一下這台投影機的實際投影效果啦~

首先是投影機的安裝部分,與這台商用液晶投影機連接的電腦設備筆者是使用BenQ的U101小筆電,顯示設定筆者是將U101小筆電機身上的液晶螢幕關閉,只有使用外接式的視訊傳輸介面(D-Sub),並且將螢幕解析度設定成VPL-MX20商用液晶投影機標準的1024 x 768。值得一提的是,筆者在使用這台VPL-MX20商用液晶投影機的時候,只有調整投影畫面的高度(調整動力傾斜度調節器的高低),以及按自動對焦、APA這兩個功能按鍵,就可以調整好投影畫面了,使用上真的是超簡單的。


這是VPL-MX20商用液晶投影機進行實際投影的擺設狀態,本圖筆者是打開電燈來拍攝的(這樣才拍得清楚投影機本體),實際進行投影時電燈則是在關閉的狀態。

其次是筆者手邊因為並沒有投影機專用的布幕,所以筆者是找一片外表平坦、帶有點米黃色的牆壁來進行投影效果試用,投影機與牆壁之間擺設的直線距離大約是1.7公尺,根據產品使用說明書的安裝測量資料表顯示,這個距離所投影出來的畫面大小約為60吋。至於實際進行投影的畫面來源,因為SONY這款VPL-MX20商用液晶投影機是商用機種,所以筆者這次就不使用影片來試看,而是以Mobile01的網頁為主。

另外在這裡也要特別說明一下,由於筆者是使用帶有點米黃色的牆壁來進行這台商用液晶投影機的投影效果"試看"(包含上面的顯示功能表畫面都是),再加上數位相機本身的影響,所以實際的投影畫面可能會有點色偏的現象,這點要請各位網友多多包涵了~

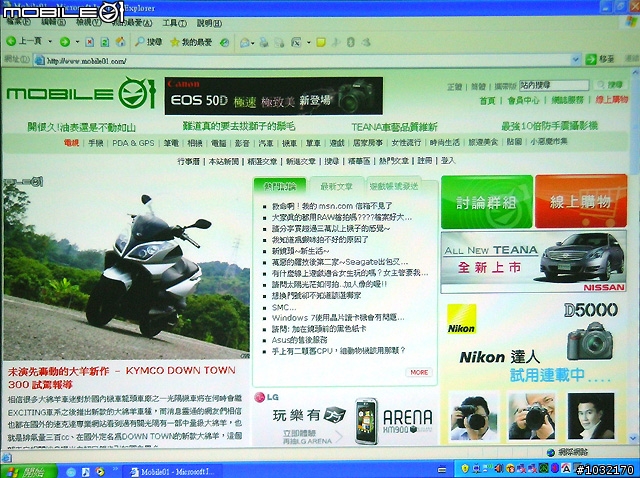

上星期五(5月8日)01首頁的實際投影畫面

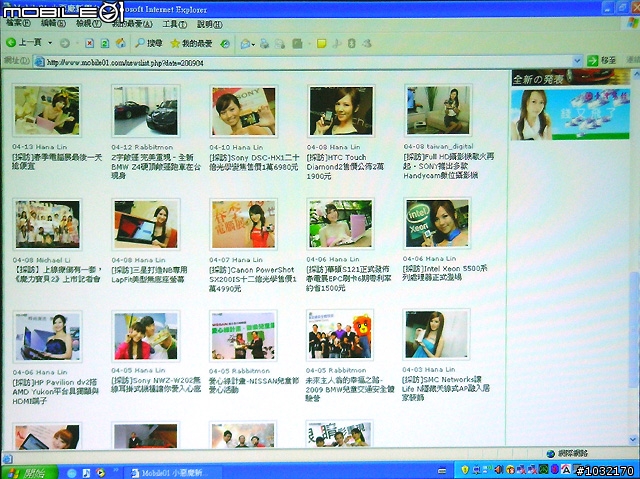

01小惡魔新聞台四月份的報導清單實際投影畫面

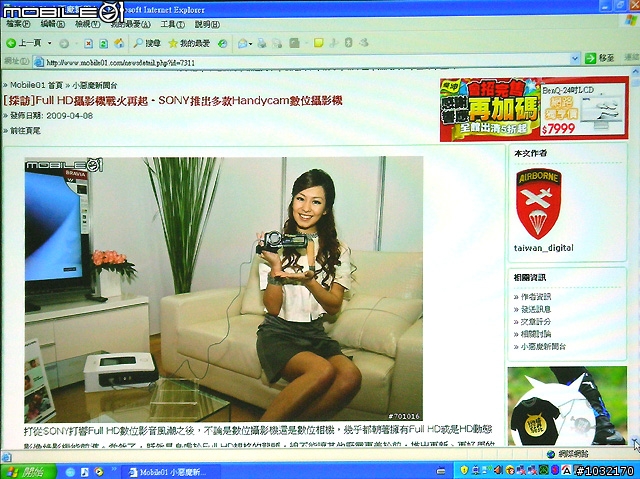

由taiwan_digital大大所報導的「[採訪]Full HD攝影機戰火再起‧SONY推出多款Handycam數位攝影機」這一篇的實際投影畫面

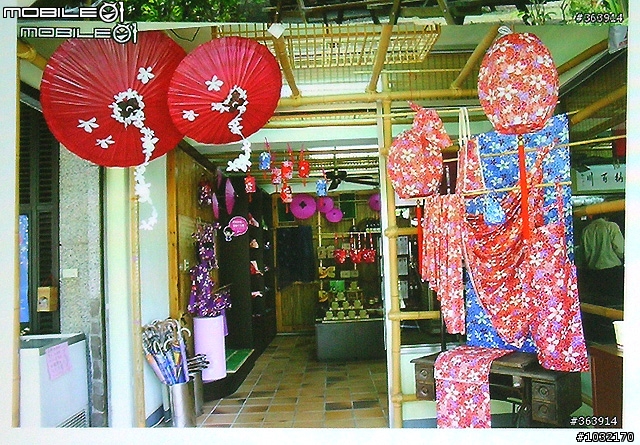

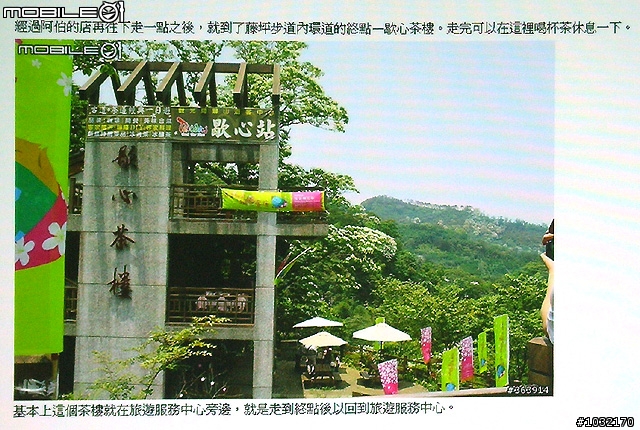

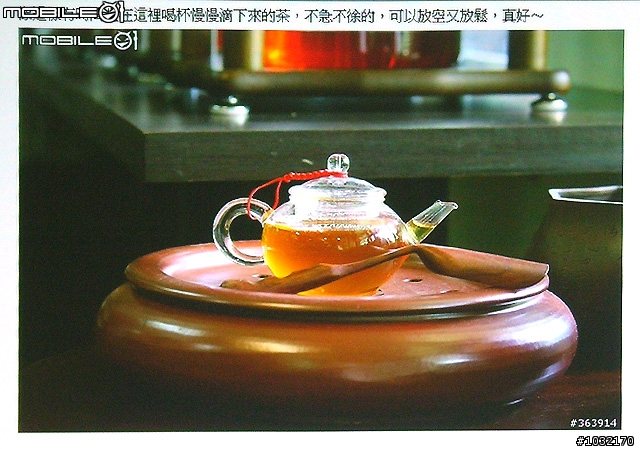

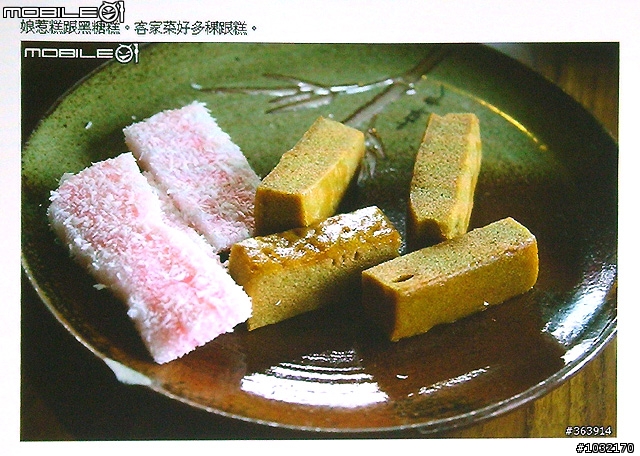

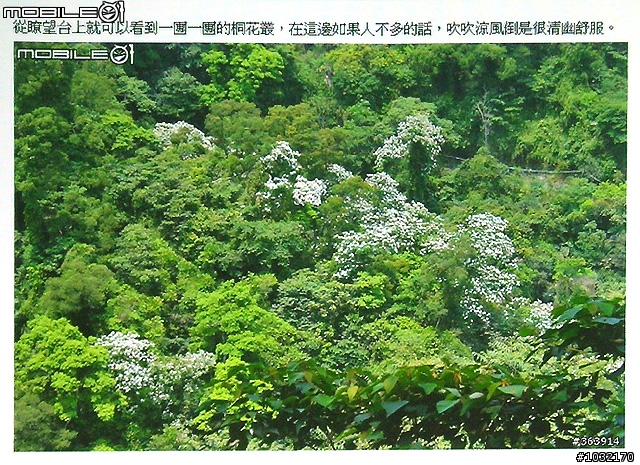

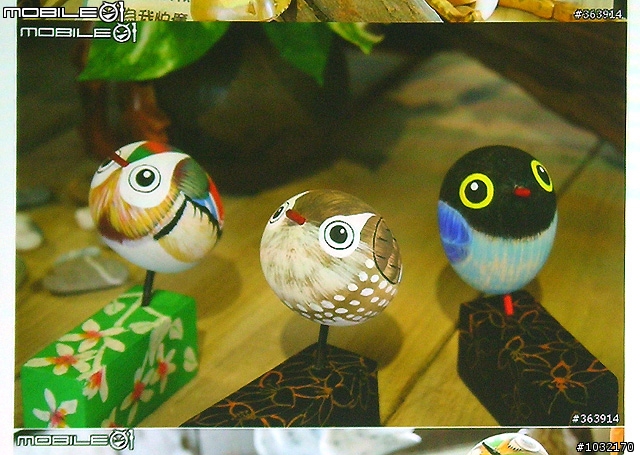

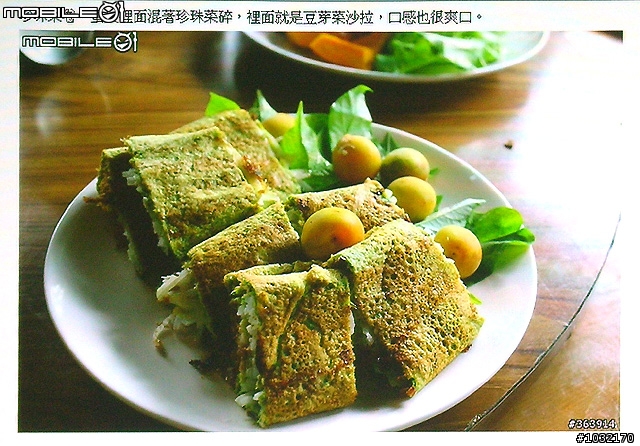

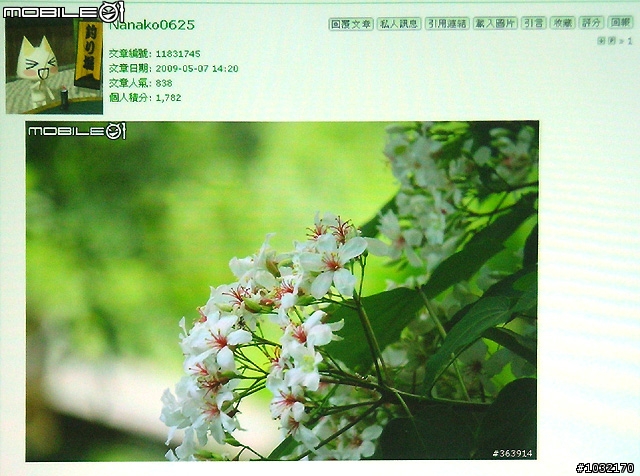

接下來的投影畫面,筆者是借用Nanako大大這一篇分享文:「桐花季到 與我~吃吃喝喝「桐遊」花海 ♪ (新竹苗栗)」裡面的部分圖片來當作實際投影的畫面來源。































十一



試用心得

對於SONY這一款針對行動商務市場所推出的VPL-MX20商用液晶投影機,個人覺得它的表現是相當的稱職,除了外型輕巧、重量僅有1.7公斤的奈米精鑄機身之外,內部也搭載SONY新世代的BrightEra光學投影技術,再加上採用3LCD投影系統以及2500流明的高亮度(標準模式為2000流明)、1024 x 768的XGA高解析度,實際的投影畫面不僅穩定清晰,色彩的呈現也相當的自然。

最讓筆者覺得很讚的是,由於這款VPL-MX20商用液晶投影機內建相當多的智慧型調整功能,包含快速自動梯型修正、輸入訊號自動搜尋、自動畫素校正、自動對焦模組,以及開機之後自動定位並記憶投影仰角的設定等,所以在使用這款商用液晶投影機時,使用者可以節省相當多的安裝調整時間。而且VPL-MX20商用液晶投影機還具備了Off&Go(關機即移動)功能,當使用者進行完簡報要馬上到下一個地點進行會議時,只需要關閉這台商用液晶投影機的電源,等到動力傾斜度調節器縮回機身內部之後,就可以立即拔掉電源線趕往下一個會議地點,大幅增加商務人士的行動力。(提醒一下,由於此時投影機本身還具有一定的熱度,所以使用者在移動投影機的時候要注意一下手拿取的位置,以免不小心被燙到。)

儘管筆者覺得SONY這款VPL-MX20商用液晶投影機具有很不錯的商務行動能力,不過正如同前面所提過的,在顯示功能表的繁體中文語言介面部分,如果廠商可以在用字遣詞方面修正一下,使用真正符合本地使用者的繁體中文語言用法的話,那這款商用液晶投影機就可以更完美了。(當然,筆者個人也希望廠商可以讓產品的售價更具親和力一些,不然筆者還是只有試用的份了…
