Thermaltake以Toughpower系列為基底,推出更高效率的Toughpower XT系列,除了強調效率更好外,另外加上了電源狀態運作指示燈,方便使用者初步診斷問題,並且加入風扇延時關閉系統,在電源關閉後風扇持續運作一段時間,協助散走電源內餘熱,提升零組件使用壽命。這次要測試的是其650W的機種。

黑色底上簡單以風扇護網圖、商標及產品系列名稱排列而成外盒包裝正面。


正面活動頁掀開,裡面是各項特點的詳細英文說明,從左下角處標誌得知此電源通過80PLUS銅牌認證及提供五年保固。


彩盒背面,有650/750/850三款型號的各路輸出規格表、各型號輸出接頭種類及數目列表、特色說明照片及風扇延時與否VS內部溫度的對照表。


彩盒側面,為電源側面指示燈的外觀實體照片。


另一側面,用十種語言註明詳細資訊請參訪網站。


打開彩盒,內部黑色紙盒上也有印上銀色字體的電源系列名稱。

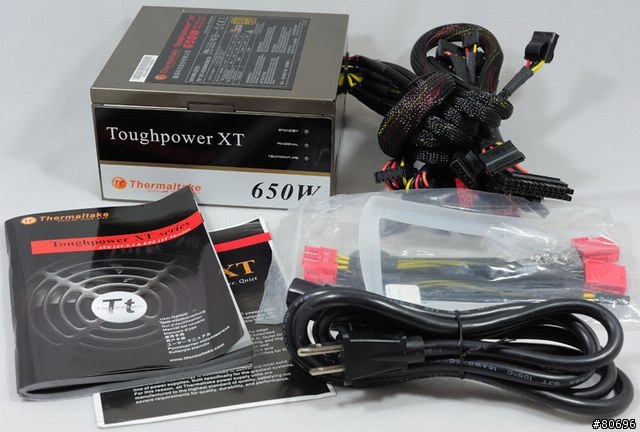

包裝內容一覽,除電源本體外,還有使用說明書、保證卡、安規電源線及配件包。

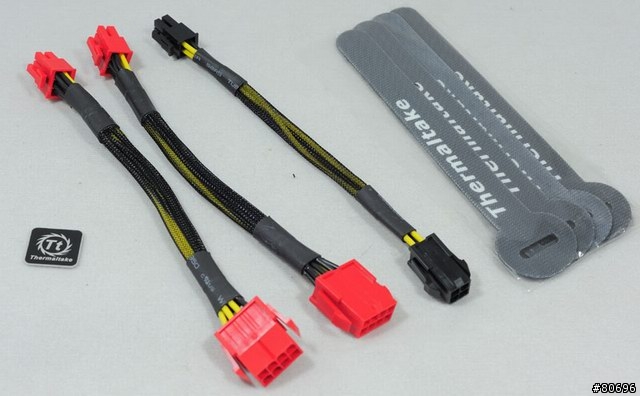

配件包內附上PCIE 8P轉6P轉接線、ATX12V 4P延長線、印有商標名稱的魔鬼沾整線帶及鋁質商標裝飾貼紙。


還附上一個白色橡膠防震襯墊,可避免電源供應器運作時震動傳導至機殼,產生共振噪音。


電源本體外殼採淺銅色烤漆處理,表示通過80PLUS銅牌認證。

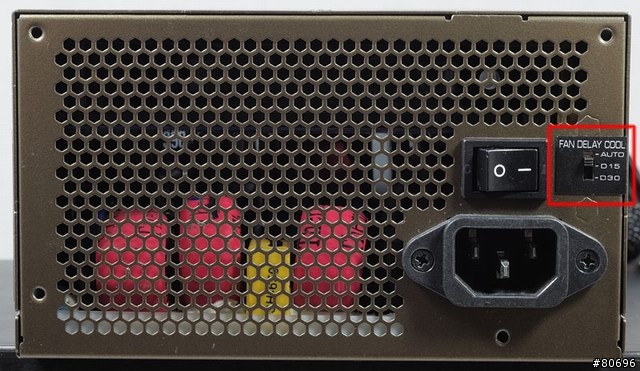

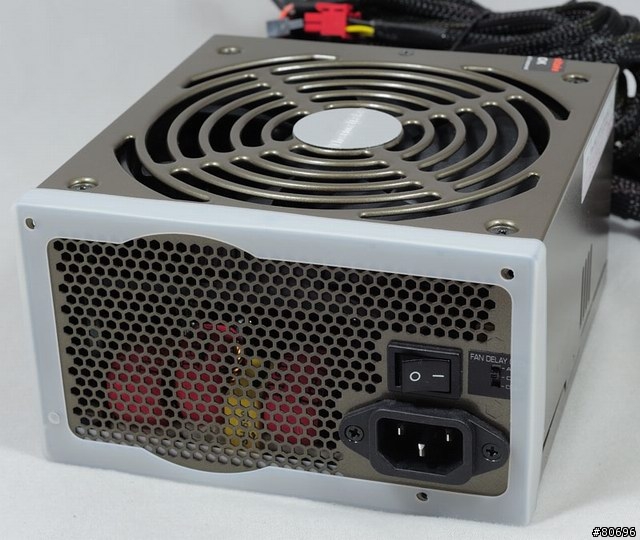

後方六角形蜂巢網狀散熱出風口,並安置電源輸入插座、電源總開關以及風扇延時關閉時間選擇開關(紅框處)。

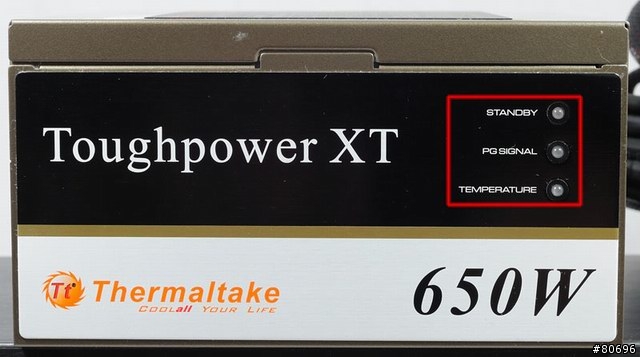

電源側面為標示商標、系列名稱及瓦數的鋁質銘牌,並安裝三個指示燈,分別指示待命電源、POWER GOOD信號及內部溫度狀況,啟動正常時應為三個綠燈。


出線處的外殼上有Tt商標字樣的凹印。

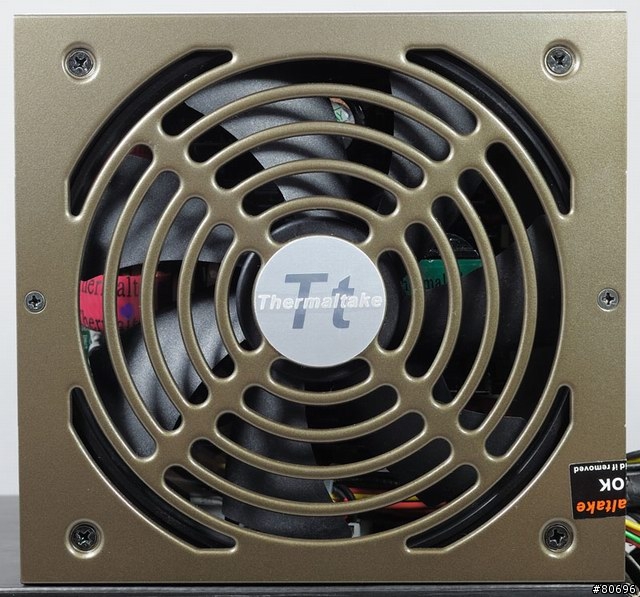

風扇護網與外殼一體成型,並未採用常見的獨立護網,中央處有Tt商標圓牌。


輸出規格標籤上方印有80PLUS銅牌標章,此電源12V採單路輸出設計,最大輸出為52A 624W。

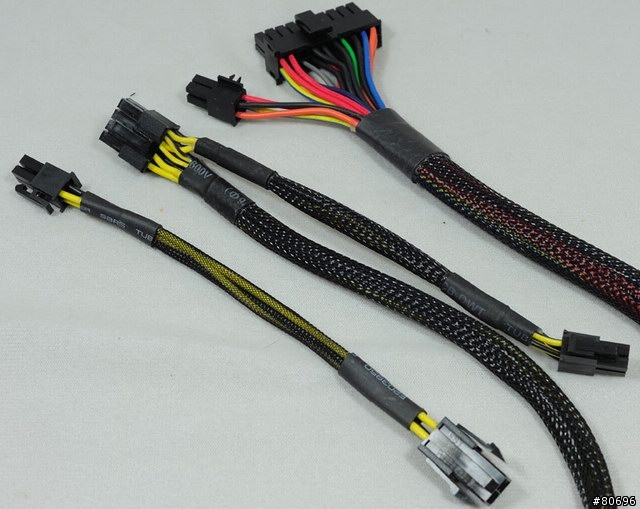

主要輸出接頭,提供一組ATX20+4P接頭及一組ATX12V 4P/EPS12V 8P雙頭並聯線組,主線組長度為62公分。


顯示卡電源接頭,四條線組提供2個PCIE 6P及2個PCIE 8P,接頭採紅色配色。

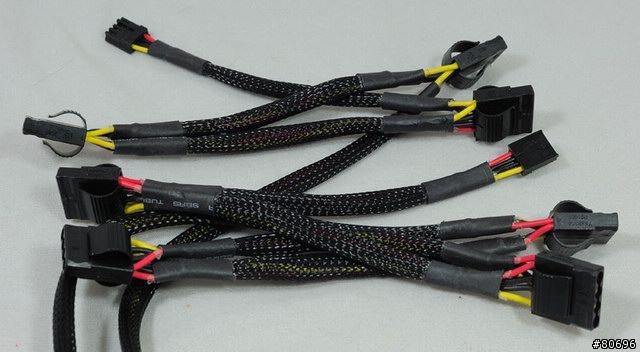

週邊裝置電源接頭,兩組線路提供7個省力易拔大4P及2個小4P。

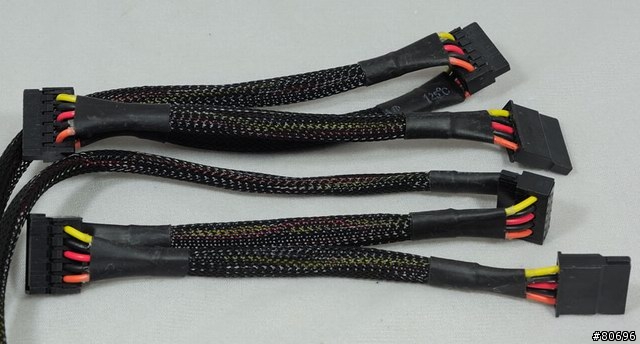

SATA裝置電源接頭,兩組線組提供6個SATA接頭,在線路尾端為直式接頭,中段處為90度接頭。


所有的線組均有黑色隔離網全段包覆,整體質感良好。

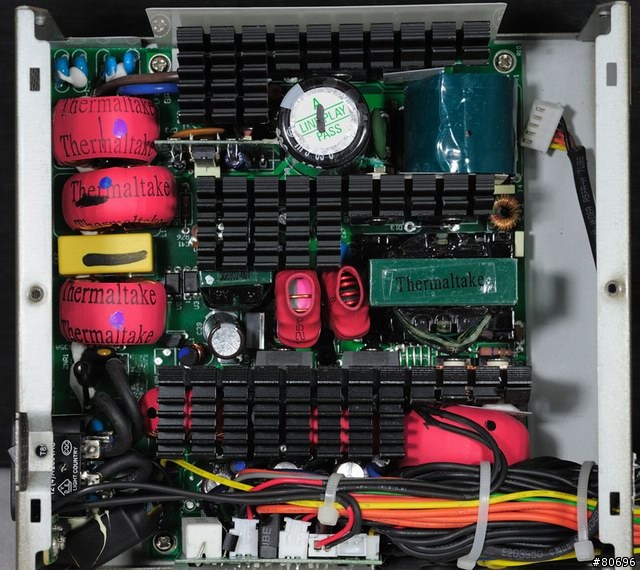

內部構造圖,採用的是CWT PSH系列結構,雙晶順向式,單一主變壓器,雙組磁性放大電路分別負責3.3V及5V系統,內部熱縮套管大多為紅色,有些還印有Thermaltake英文字樣。

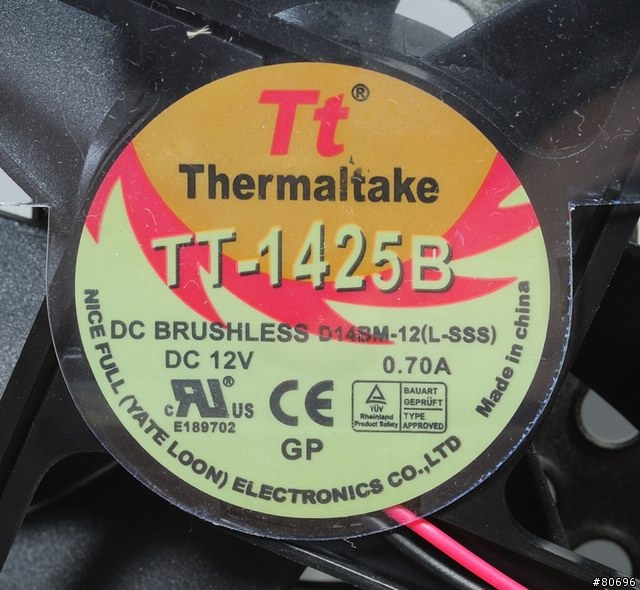

使用悅倫代工的D14BM-12 12V 0.7A雙滾珠軸承14公分風扇帶動整機散熱氣流,並設有導風片,使風扇氣流轉向。

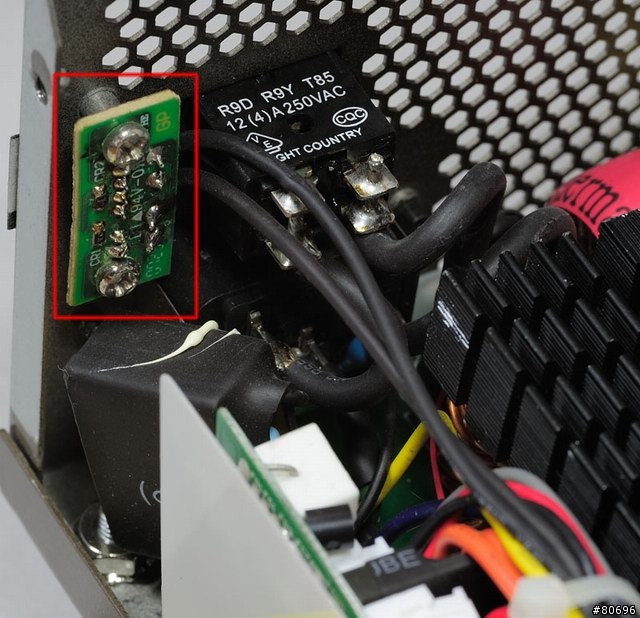

交流輸入端後方加上額外的Cx及Cy電容,其接點及開關處的焊接點並未使用熱縮套管加強絕緣,紅框處為固定風扇延時選擇開關的小電路板。

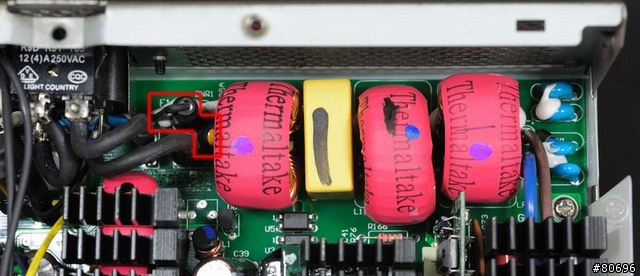

經過總開關後,便輸入主電路板上的EMI濾波電路,對交流雜訊進行過濾及隔離,左方紅框內直立安裝的保險絲及黃色的突波吸收元件便有使用熱縮套管套住。


APFC電路區,輸入交流經過整流後便在此進行升壓及調節功率因數。

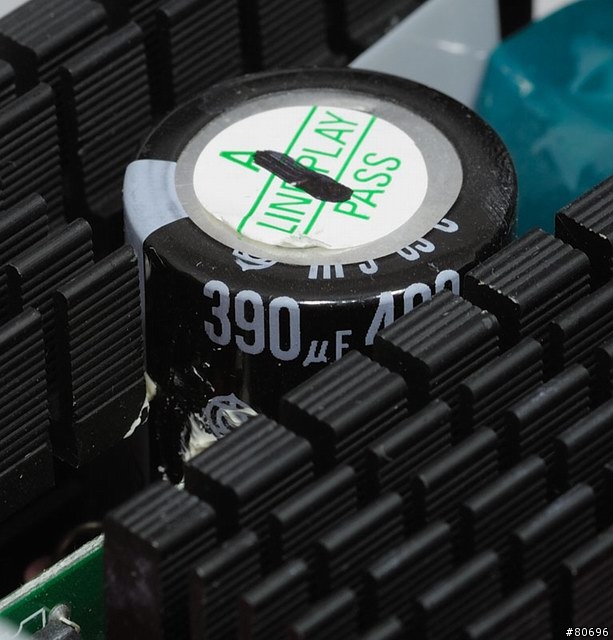

APFC輸出電容使用日立390uF 400V HP3系列85度電解電容。

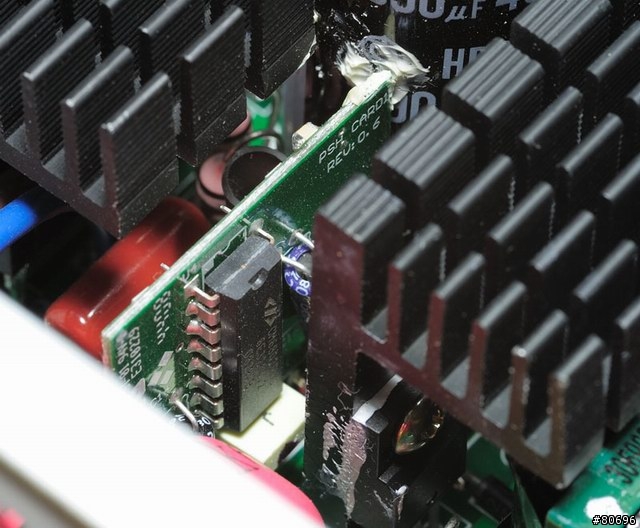

PFC及PWM控制電路安裝於電路子板上,其控制核心從原本CWT PSH系列使用的CM6800G改為CM6802BHG高效率PFC/PWM整合控制器,讓電源的效率從80PLUS白牌跳至銅牌。

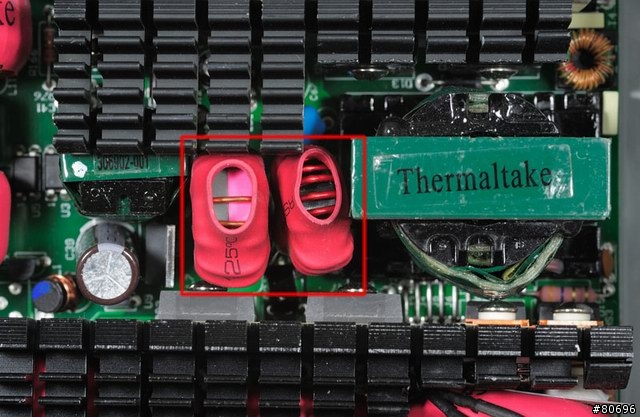

主要變壓器(右)及輔助電源電路變壓器(左),兩者中間紅框處為3.3V及5V磁性放大電路使用的電感元件。


二次側整流濾波電路,3.3V、5V、12V各使用獨立的環型電感。

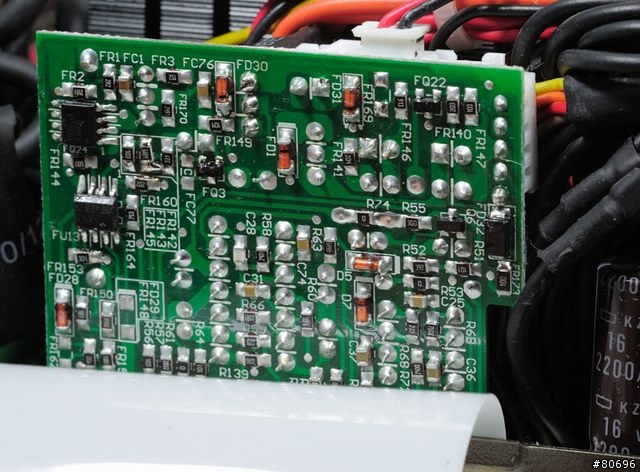

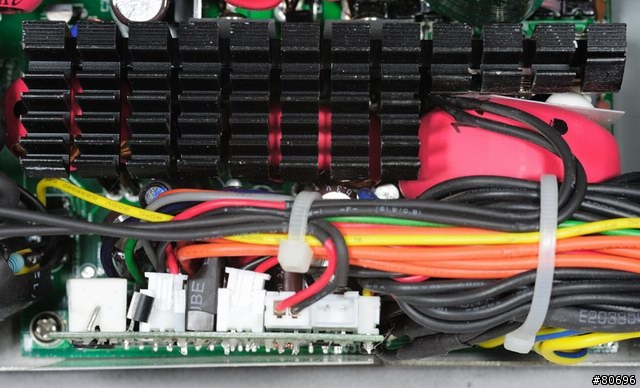

電源管理及風扇控制電路子板,透過點晶PS229電源管理IC對各路輸出進行電壓、電流、短路保護,同時接受主機板PS-ON信號控制及產生PG信號。

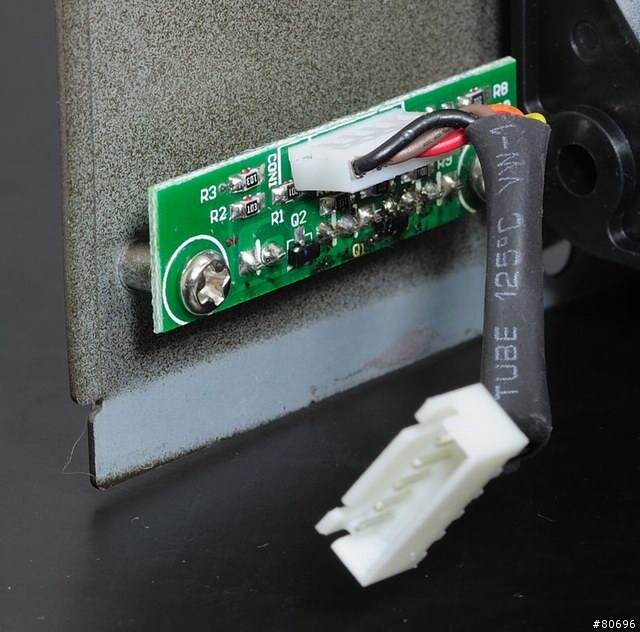

固定在外殼上的狀態指示燈用電路板。


二次側輸出端及週邊電路使用日系NCC(日本化工)KZE系列105度電解電容。

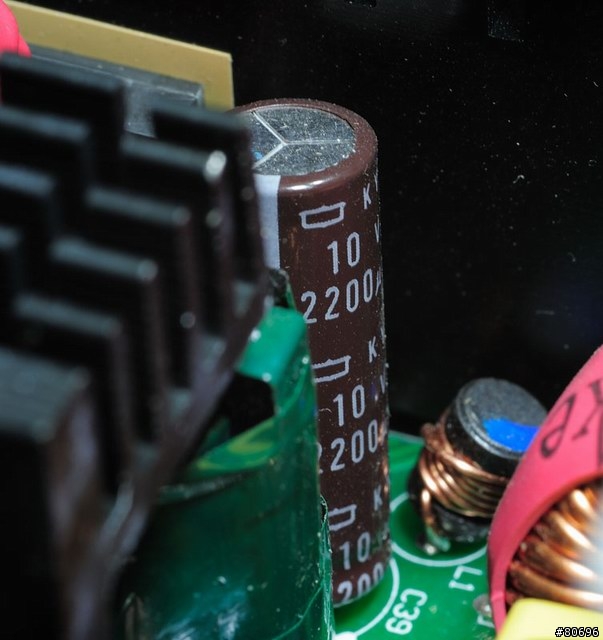

輔助電源電路輸出端,因考量於無風扇下工作的熱量,使用壽命更長的NCC KY系列。


接下來是上機測試。

測試平台照片:


硬體配備:
處理器:Intel Core 2 Extreme QX6700 @ 3.6GHz 1.45V
主機板:華碩P5K Premium/WiFi(P35 + ICH9R)
記憶體:創見1GB DDR2-667 D9GMH * 2
顯示卡:憾訊PowerColor HD3870X2 1GB GDDR3 PCS版
硬碟機:Seagate Cheetah 36G * 2、WD萬轉小暴龍36G * 1、WD2000JD 200G * 1
其他:12公分風扇6個,MCP-650直流水冷幫浦1個。

測試配備:
SANWA PC5000數位電表,以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器,測試待測電源供應器交流輸入電壓、電流以及實功率,透過電壓及電流求出總功率,並計算功率因數。

如何測試:
1.在接上電源未開機前,量測交流輸入功率,此時樣本系統耗用直流功率為1.75W。
2.開機進入作業系統五分鐘後,量測交流輸入功率,此時樣本系統各裝置耗用直流功率為212W。

利用直流鉤表所量測出的各電壓輸出電流與功率:


3.於POWER暖機後,同時執行4個SP2004 CPU Stress Test、FurMark V1.6.5、Everest磁碟測試,每次運行十分鐘,總共四次,從處理器/主機板電源接頭量測各路電壓,紀錄各路電壓變化情形,並量測交流輸入功率,此時樣本系統各裝置直流耗用功率為521W。

利用直流鉤表所量測出的各電壓輸出電流與功率:

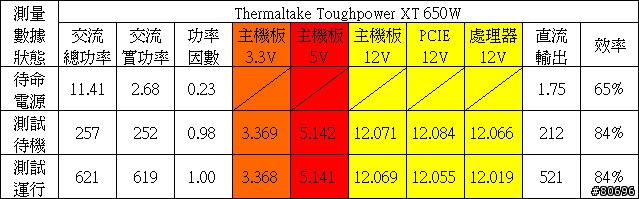

各路電壓變化及轉換效率結果如下表:

於212W與521W下輸出時,效率均維持於84%附近。

主機板電源接頭3.3V電壓紀錄圖:

測試開始與結束幾無發生變動(差異1mV),於測試過程中保持平穩。

主機板電源接頭5V電壓紀錄圖:

與3.3V相同在測試前與測試中僅相差1mV,測試中亦無產生準位變化。

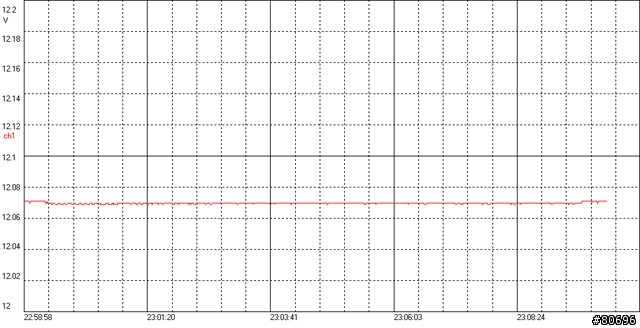

主機板電源接頭12V電壓紀錄圖:

12V部份產生2mV的電壓差異,測試過程中電壓變化相當微小。

PCIE電源接頭12V電壓紀錄圖:

最大產生29mV的降幅,測試過程中電壓隨著顯示卡負載變動而有小幅升降。

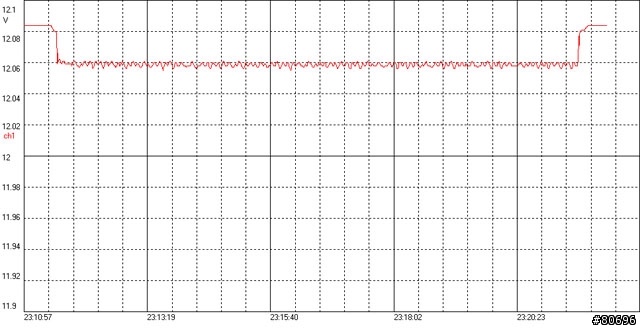

處理器電源接頭12V電壓紀錄圖:

最大降幅發生在測試開始及結束,為47mV,因為顯卡測試軟體與CPU測試軟體共用資源,處理器負荷變化導致電壓在測試開始與結束前發生明顯升降,不過在測試過程中仍維持小幅變化。

電源在進風溫度攝氏28.3度下,測試過程中最高散熱排風溫度為攝氏50.9度。

優點
1.提供必需的轉接/延長線、線路固定帶,並附上防震膠墊。
2.電源運作狀態指示燈對簡易除錯有幫助。
3.關閉後風扇延時運轉的時間可更改。
4.單路12V輸出設計,3.3V/5V獨立磁性放大電路使各路輸出安定性佳。
5.日系電容提升電源耐久度及壽命,並提供五年保固。

缺點
1.一體式風扇護網造成較大風切聲。
2.部份高壓接點二次絕緣未臻完善。
3.為增加線組數目,輸出端部分線路採分接方式。

報告完畢,謝謝收看。
