自從上個月(五月)試用了SONY針對行動商務市場而新推出的商用液晶投影機:VPL-MX20之後,筆者對於「商用」投影機的傳統印象有了相當大程度的改變;而本月份筆者又收到SONY另一款也是定位在商用市場的高畫質桌上型投影機,產品型號是VPL-DX11(屬於SONY VPL-D系列投影機的一員),雖然這款投影機的體型並沒有像上次的VPL-MX20那麼地輕巧,不過它的機身外型只比VPL-MX20大了一點點(VPL-DX11:約295 x 74 x 204公釐;VPL-MX20:約273 x 45 x 206公釐),約2.1公斤的體重也不會很重,因此,這款VPL-DX11高畫質桌上型投影機也是具有一定的商務行動能力(與VPL-MX20一樣,產品都有內附外出攜帶使用的側背式背包)。


產品開箱檢視

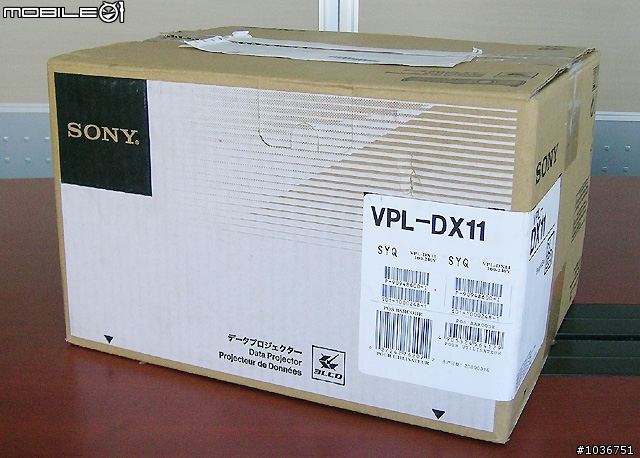

這次筆者所收到的VPL-DX11投影機,外包裝箱跟上次的VPL-MX20可說是非常地相似,而且產品標籤貼紙上同樣也都有印刷大字樣的產品型號,讓人一眼就可以看清楚裡面裝的應該是哪一款投影機。

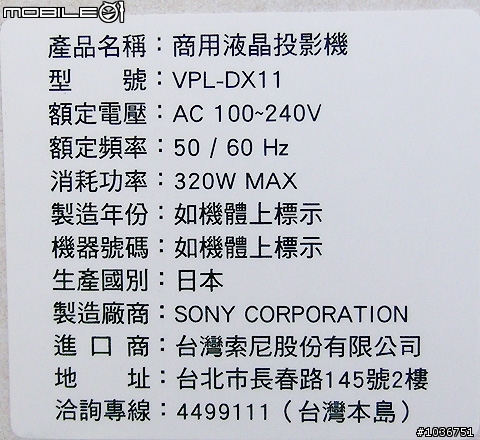

在另一張比較小的產品標籤貼紙上(機身上也有貼同樣的標籤貼紙),有用繁體中文標明這款投影機的產品名稱、型號、電力規格、最大消耗功率、製造日期、生產國別...等資訊。

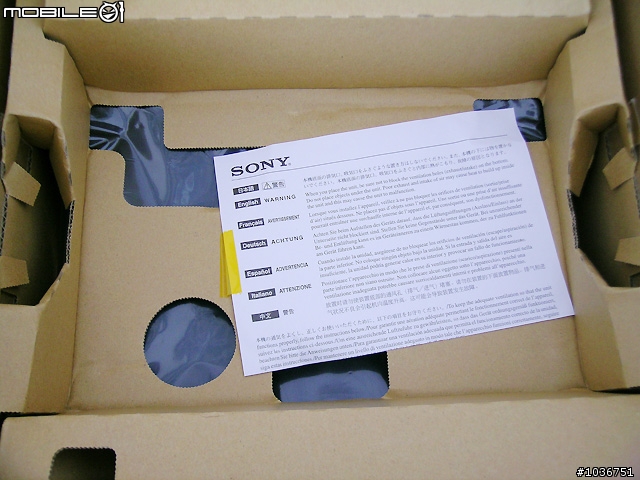

開箱開箱~下圖筆者已經先將擺放產品使用說明書以及相關產品配件的"上層"先拿起來,所以可以看到這款VPL-DX11高畫質桌上型投影機靜靜地躺在裡面了。


將這台投影機拿起來之後,可以看到外包裝箱的最底層還有附上一個黑色的背包。


下圖就是這個黑色背包的正面外觀,是屬於可以側背式的背包。

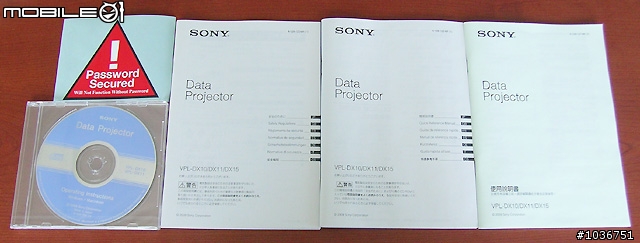

接著先來看產品配件的部分,這款VPL-DX11投影機與上次的VPL-MX20一樣,都有附上產品的簡易使用說明書(多國語言版)、產品使用的相關安全說明(多國語言版)、產品"詳細"使用說明書(繁體中文)以及一片內含產品相關使用說明書(多國語言版)電子檔的光碟片。(三本使用說明書都是DX10/DX11/DX15共用,而光碟片則是DX10/DX11共用。)

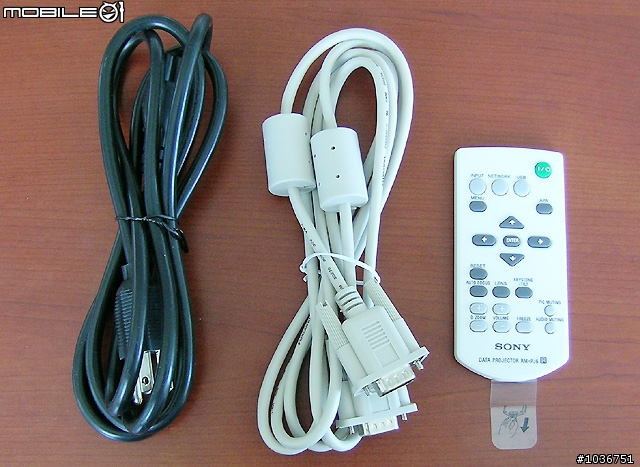

在產品內附的線材部分,同樣也是只有一條D-Sub視訊傳輸線(白色)以及一條標準的三孔式電源線(黑色)而已。至於遙控器,上次筆者有提過:「VPL-MX20內附的遙控器是有好幾款投影機共用的」,而這一台VPL-DX11投影機內附的遙控器正是跟VPL-MX20一模一樣的遙控器;此外,上次在介紹VPL-MX20內附的遙控器時,筆者也有提到:「遙控器上面有幾個按鍵(例如音效相關按鍵)其實在這款VPL-MX20商用液晶投影機上是沒有作用的」,這一點在這一台VPL-DX11投影機上也獲得了證實,因為這款投影機有內建音效功能,所以原本在VPL-MX20上沒有作用的音效相關按鍵,在這款VPL-DX11投影機上就可以正常使用了。

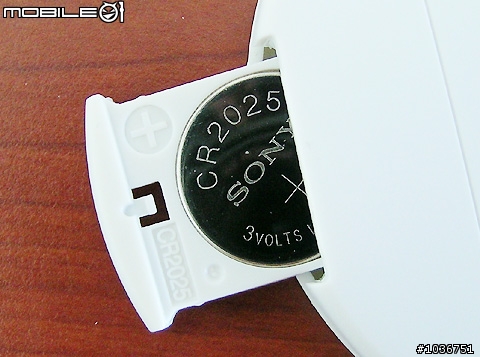

遙控器一樣是使用3伏特的鈕釦電池。

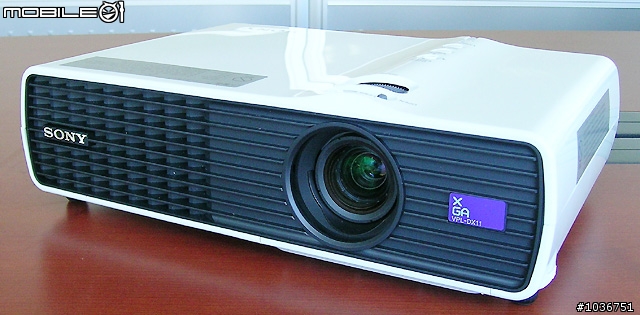

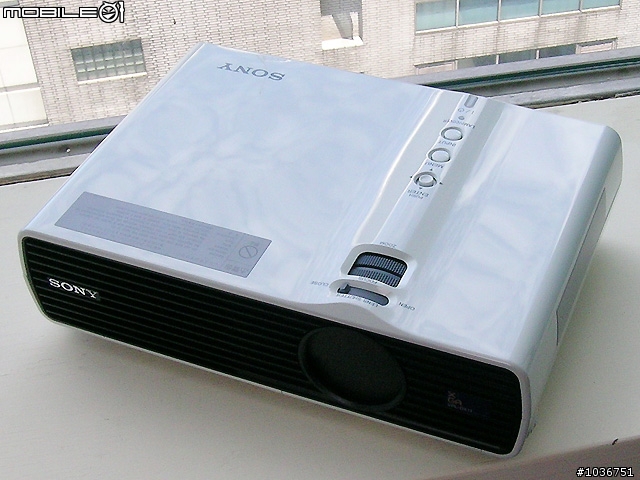

再來就是讓這款VPL-DX11高畫質桌上型投影機正式現身啦~

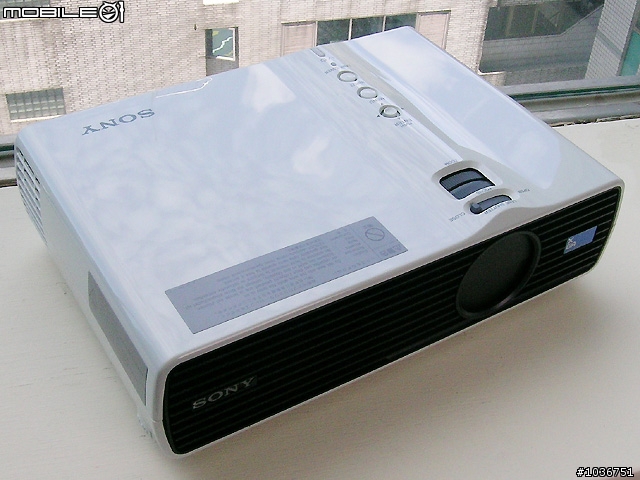

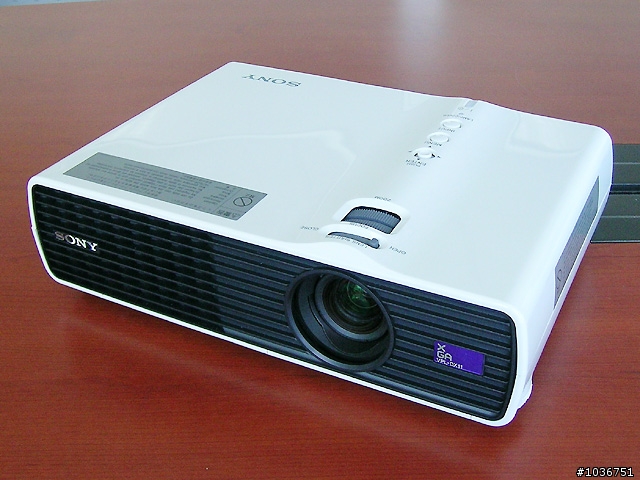

換另一個角度~由上下兩張產品照網友們應該不難看出這款VPL-DX11投影機的外殼是採用白色鏡面烤漆處理,所以看起來具有很棒的質感。個人的感覺是比較像家用投影機那樣具有流行時尚風格的味道,看不太出來這款VPL-DX11投影機原來是定位在商用市場的商用投影機。

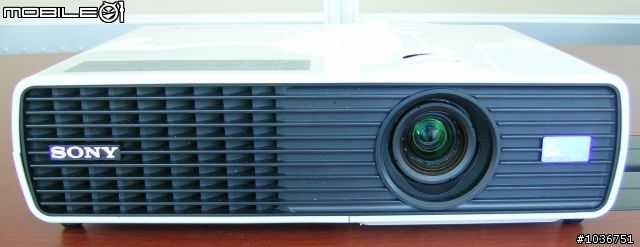

從投影機的正前方來看,很明顯就可以感覺到這款VPL-DX11投影機的機身厚度比上次的VPL-MX20厚了一些。

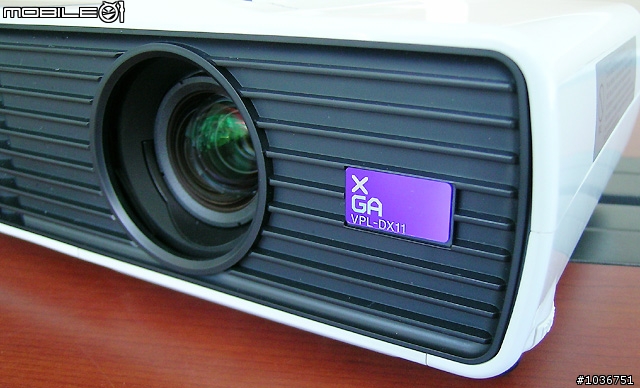

這款VPL-DX11投影機的投影鏡頭是設計在機身的右邊(從正前方看),鏡頭的右邊也有設置一塊跟上次的VPL-MX20同樣有XGA高解析度(1024 x 768)以及產品型號的標示,這裡一樣也是遙控器的訊號接收器所在的位置。根據SONY台灣官方購物網站上相關產品網頁的說明,這款VPL-DX11投影機是使用SONY獨家開發之BrightEra技術的新一代光學系統,並結合了新一代的無機LCD面板,同時搭載3LCD投影系統,可以呈現XGA(1024 x 768)高解析度的高畫質影像;並且這款投影機配備有一款短焦距鏡頭,可以在約2.4公尺的距離即投影出一個約80英吋大的畫面。燈泡部分,這款VPL-DX11投影機是使用200W超高壓燈泡,標準模式下的燈光輸出為2400流明,而高亮度模式下的燈光輸出則可達到3000流明。

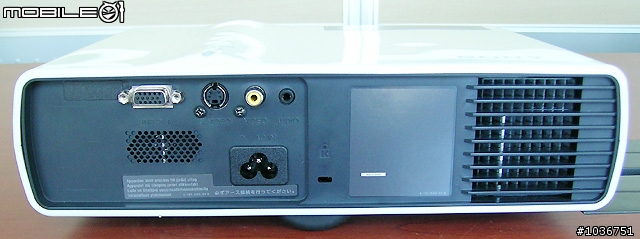

換到機身的後方來看,這裡的左半部設置了這款投影機所有的傳輸介面。

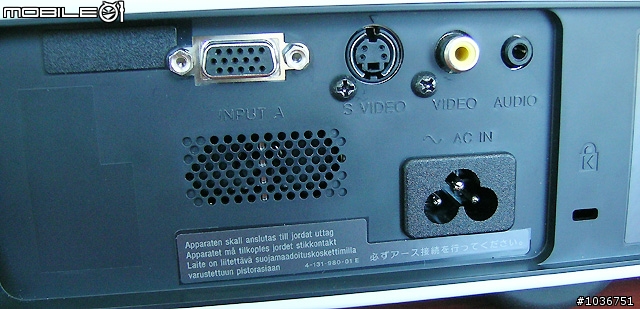

如下圖所示,上半部的四個介面由左至右依序是D-Sub視訊傳輸介面(黑色,標示INPUT A)、S視訊端子(黑色,標示S VIDEO)、RCA視訊端子(黃色,標示VIDEO)以及音效的標準3.5mm插孔。在D-Sub視訊傳輸介面的下方可以看到有一些小圓孔,裡面就是這款投影機所設置的喇叭位置;有AC IN標示字樣的是電源插孔;而在電源插孔的右邊還可以看到一個方形小開孔,這是VPL-DX11投影機的防盜鎖孔。

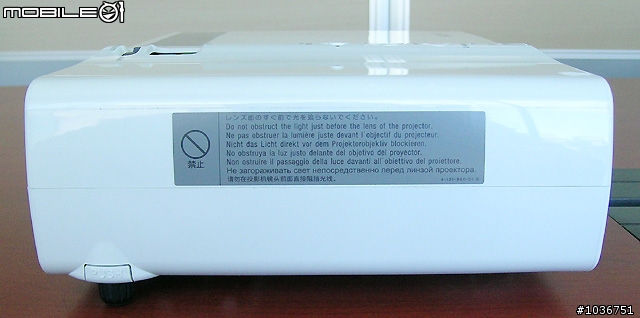

看到機身的右側面部分,這裡只有貼了一張上面有警告標語的銀色貼紙而已。

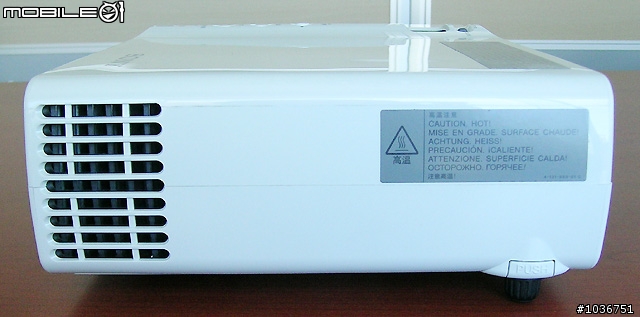

而在機身的左側面則是可以看到除了貼有一張高溫注意的銀色貼紙之外,靠近機身後端的位置還有設置散熱孔。

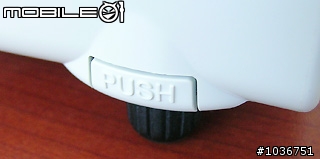

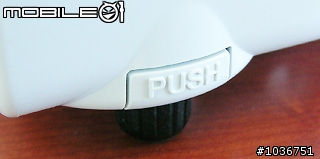

仔細看上面兩張機身的左、右側面特寫,網友們應該不難看到兩個側面靠近機身前端底部的位置,各有設置一個如下面兩張圖的黑色"腳墊",腳墊的上方各自都有設置一個標示為"PUSH"英文字樣的裝置,這個裝置其實就是腳墊的卡榫。

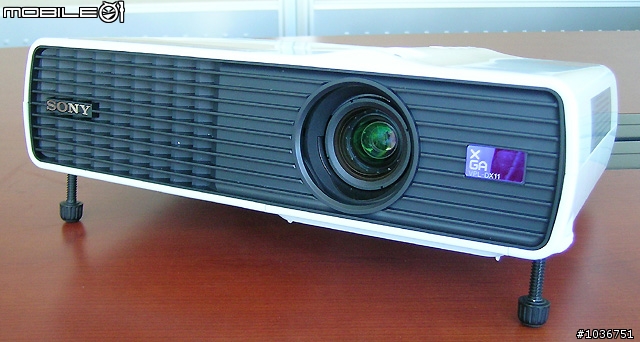

請參考下面兩張圖,當使用者按下上面兩張圖標示為"PUSH"英文字樣的腳墊卡榫之後,腳墊上方的黑色螺紋"腳柱"(不知道這個裝置有沒有專有名詞?)就可以放下來了,下面第一張圖是平常黑色螺紋腳柱完全收回機身之內的投影機擺放模樣,而第二張圖則是黑色螺紋腳柱完全伸出機身之後的投影機擺放模樣,使用者可以利用這個黑色螺紋腳柱來調整這款投影機的投影畫面高低位置。當然,這得搭配梯型修正功能才能夠得到最佳的投影畫面。

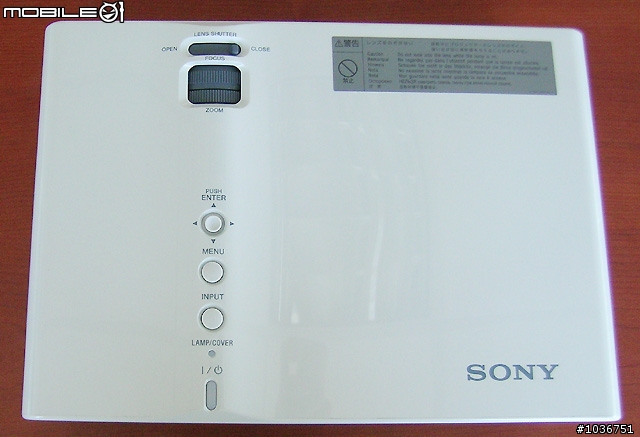

再來從機身的正上方來檢視,上次的VPL-MX20投影機的操作按鍵設置區是配置在機身的後方,而這款VPL-DX11投影機則是配置在機身的正上方。如下圖所示,在投影鏡頭正上方的是鏡頭關閉器控制桿(手動進行鏡頭蓋的開關)、聚焦旋轉環(用來做畫面對焦用)以及縮放旋轉環(可用來放大或縮小投影畫面);其他的操作按鍵配置由後往前依序是電源開關按鍵(開機/關機/待機)、燈泡/COVER指示燈、輸入(INPUT)按鍵、選單(MENU)按鍵以及ENTER/箭頭按鍵(十字按鍵)。根據筆者實際的操作經驗,利用這裡的按鍵幾乎已經可以操控這款投影機的所有功能了,不過使用遙控器來操作當然還是會比較方便一點;而這裡的按鍵配置個人覺得有一點點小小的不方便之處,那就是ENTER/箭頭按鍵(十字按鍵)的撥桿實在是有點小,或許是為了配合後方按鍵的大小所以才設計得比較小,不過個人認為,產品本身的操作便利性很多時候都會比產品本身的美觀設計來得更為重要一些(如果都能兼顧當然是更棒啦)。

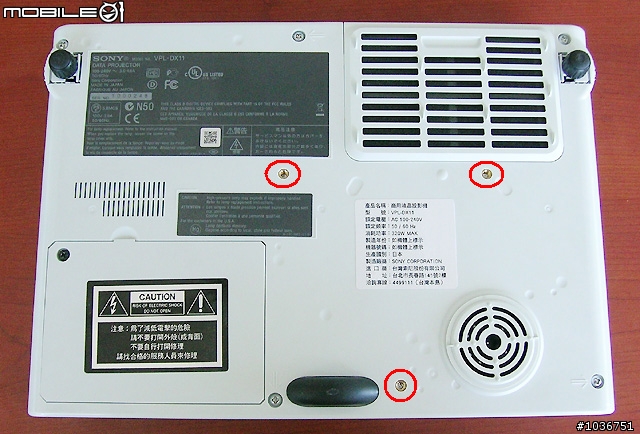

切換到機身的底部來看,如下圖所示,這款VPL-DX11投影機在機身底部的右上方設置了一塊可以拆卸下來的濾網蓋,使用一段時間之後必須要拆下來清除灰塵(或是直接更換濾網);而在機身底部中間靠右方的位置,有貼了一張白色的標籤貼紙,這一張跟外包裝箱上那一張繁體中文的白色小標籤貼紙是一模一樣的。此外,筆者在投影機的機身底部還有看到如下圖劃紅圈位置的三個螺絲孔設計,看來這款投影機也是可以使用吊掛的方式來設置(有錯請指正)。

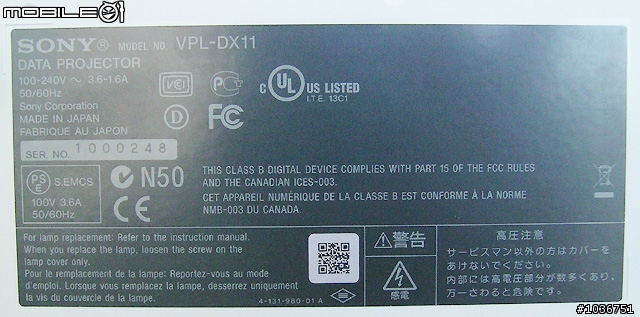

除了繁體中文的白色小標籤貼紙之外,在機身底部的左上方也有貼一張如下圖的標籤貼紙,不過對於本地的使用者來說,看看那張繁體中文的白色小標籤貼紙上的標示應該也就足夠了,這一張就加減瞄一下囉~

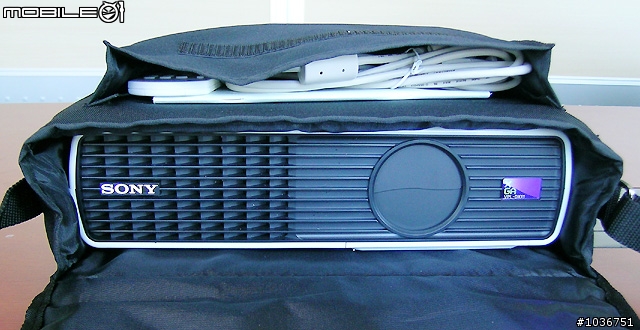

這款VPL-DX11投影機的機身各部位都看完之後,現在就來看看投影機本身以及各配件裝進前面提到的黑色側背式背包的模樣。下圖筆者在背包的前方置物袋裝進了一條電源線、一條D-Sub視訊傳輸線、遙控器以及繁體中文的使用說明書,看起來感覺似乎會有點凸凸的,不過實際背起來的感覺倒是還好。


用說的不如直接用看的,這次筆者也是請到上次幫忙做VPL-MX20投影機示範的那一位女同事,將上圖裝好VPL-DX11投影機以及各產品配件之後的背包側背起來,看起來的感覺是不是還不錯呢?而這款VPL-DX11投影機的2.1公斤體重還不算很重(雖然比不上VPL-MX20的輕巧),女孩子一般來說應該還可以負擔,不過如果是要外出攜帶使用的話,個人認為男士們還是自動一點會比較好吧!



顯示功能表檢視

接下來,就來看看這款VPL-DX11投影機的顯示功能表部分。下圖就是這台投影機的顯示功能表主操作視窗(有多國語言),如果各位網友對於筆者上次分享的VPL-MX20投影機還有印象的話,應該可以看出VPL-DX11投影機的顯示功能表設計跟VPL-MX20幾乎是一模一樣,而VPL-DX11投影機本身的功能設計因為跟VPL-MX20還是有一些差異(例如音效功能部分),所以顯示功能表裡面的功能選項還是有一點不一樣。

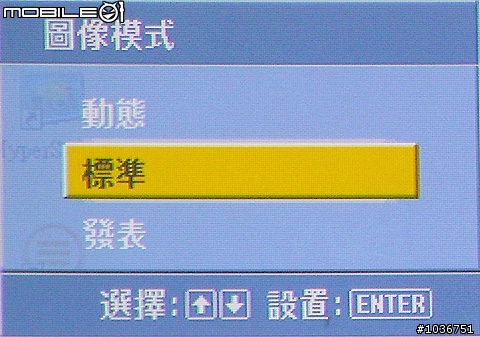

跟上次的VPL-MX20一樣,雖然筆者已經將這台VPL-DX11投影機的顯示功能表改成繁體中文的語言介面了,不過它所顯示的"用字遣詞"仍然是對岸的"語言用法",還沒有針對這兩種語言的差異去做修正,個人是建議廠商盡快修正一下,以造福本地的使用者(不然可能用英文介面還比較不會誤解)。下圖是「圖像模式」中的三個功能選項,跟上次一樣,其中的「發表」如果能夠改成「簡報」的話,我想大家應該可以一看就懂了。

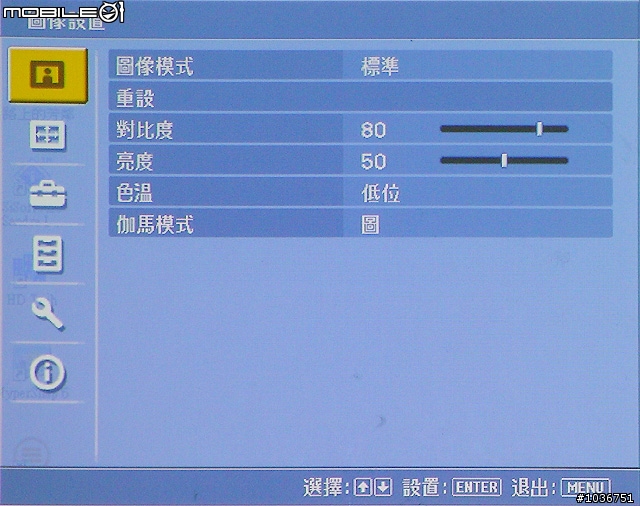

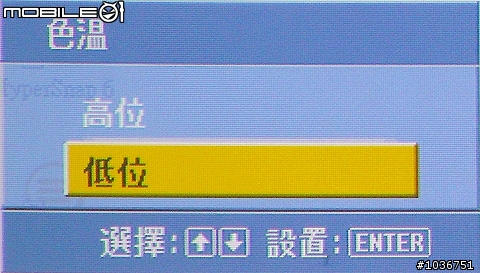

在這個「圖像設置」的頁面中,新增的設定選項是「色溫」,點選之後會出現「高位」以及「低位」兩個選項供使用者自行選擇。

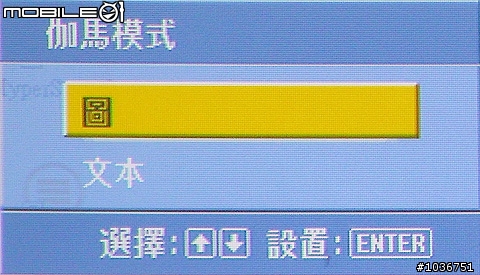

「伽馬模式」提供的選項跟上次的VPL-MX20投影機一樣,也是有「圖」以及「文本」兩個選項,「圖」選項可以改善中間色調的再現效果,能夠再現照片的自然色調;而「文本」選項則是會強調黑白對比,適合用在含有大量文字的輸出畫面。

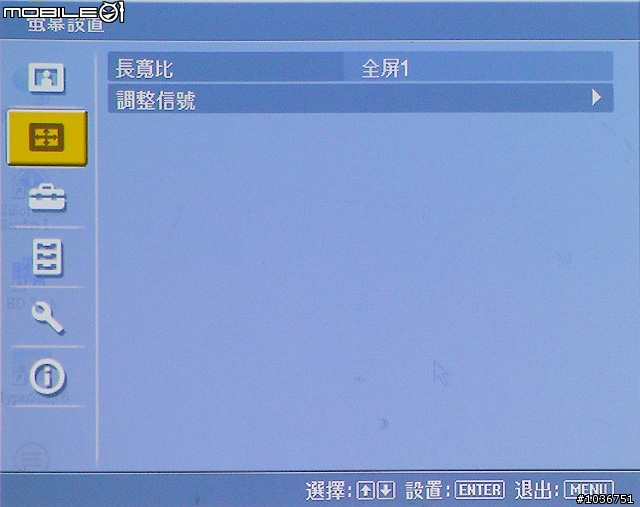

第二個功能設定頁面是「螢幕設置」,這裡提供的設定選項並沒有改變。


點選「長寬比」選項之後就會出現如下圖的小視窗,這裡的選項也是相同的。

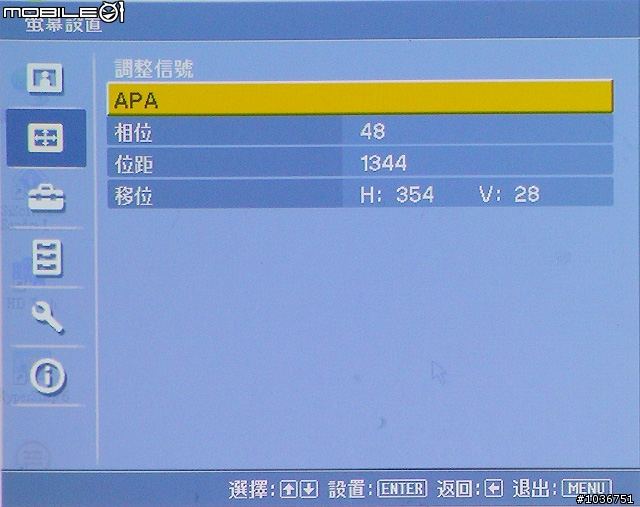

再來是選擇「調整信號」功能選項之後所出現的視窗畫面,這裡一樣會顯示相位、位距、移位等資訊。

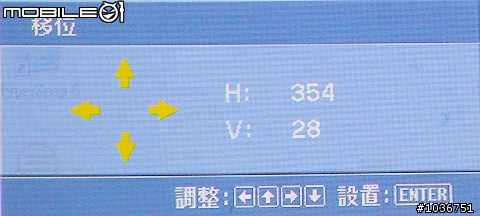

如果點選上圖的「移位」選項的話,就會出現如下圖的功能選單,這裡是用來調整投影畫面的位置(上下左右)。

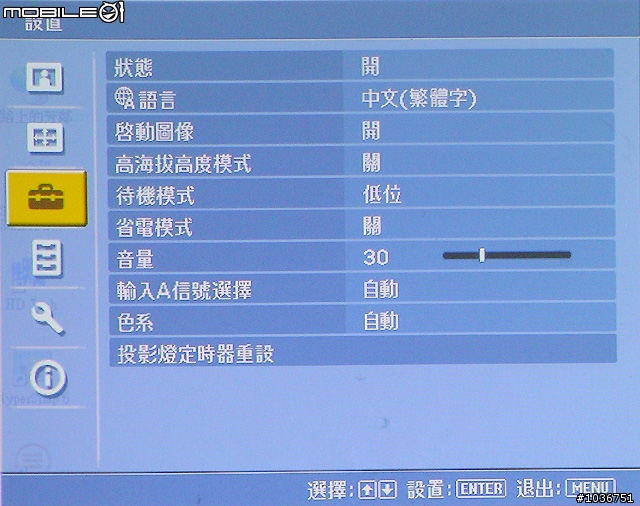

第三個看到的是「設置」功能頁面。

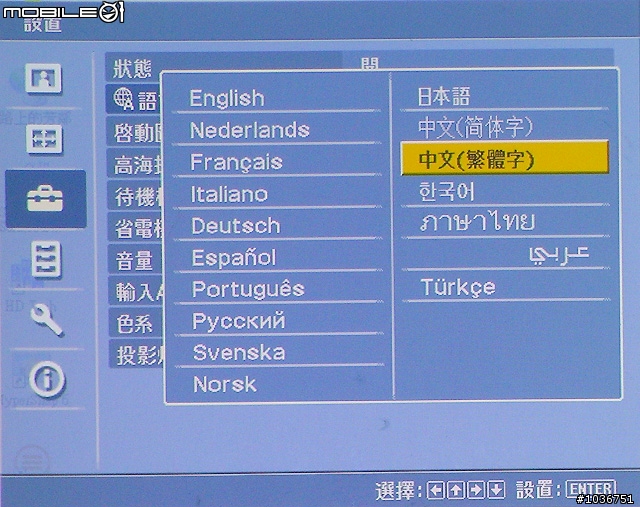

跟上次一樣,「設置」功能頁面中可以選擇的「語言」介面也是非常地多。


下圖是「省電模式」的三種選擇(上次忘了拍,這次補一下)。


在「設置」功能頁面中也有新增一個設定選項,那就是「音量」,點選之後就會出現如下圖的調整選單了。

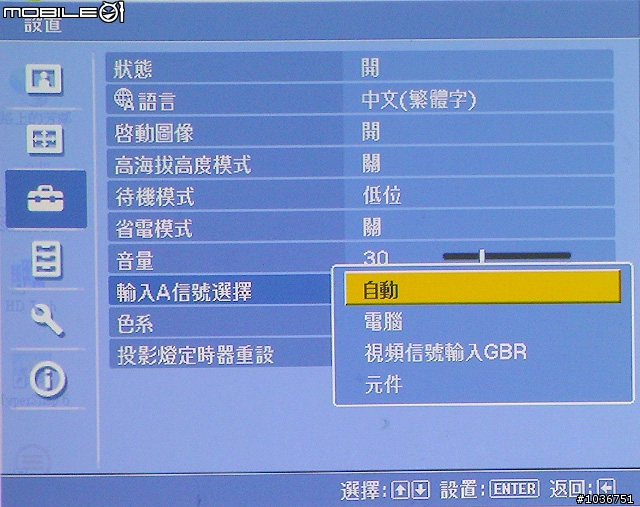

「輸入A信號選擇」的功能選項跟上次的一樣,基本上設定自動(預設值)就可以了。

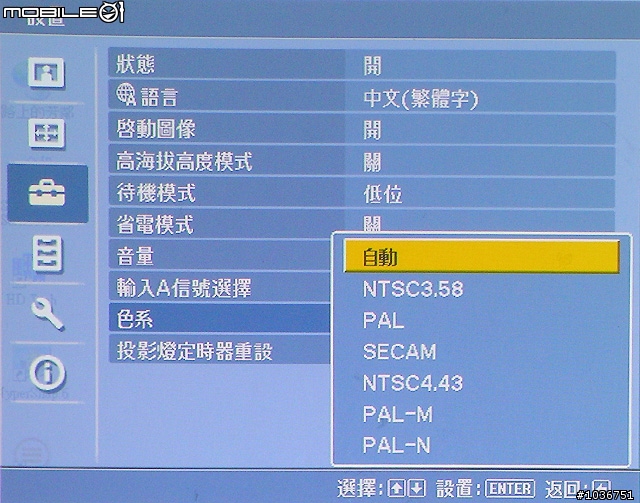

「色系」功能選項也沒有改變,一般也是選擇"自動"讓投影機自動判定就可以囉~

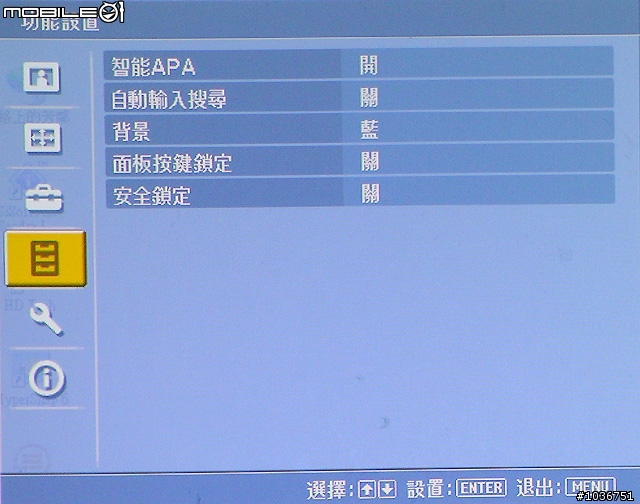

第四個看到的是「功能設置」頁面,這裡少了一個「測試模式」的功能選項,其他則是一模一樣。

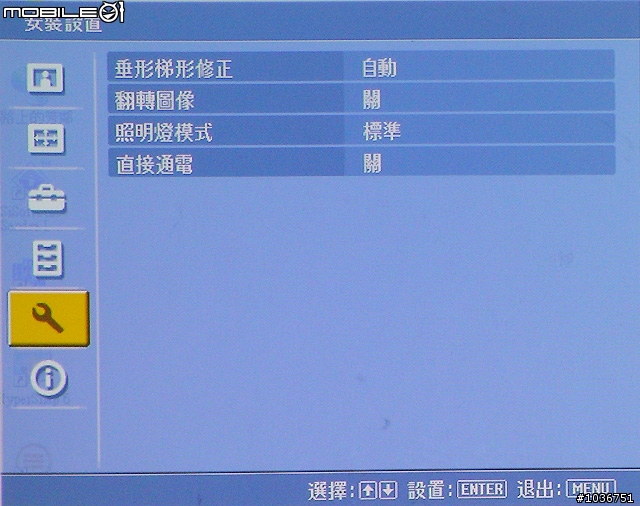

第五個是「安裝設置」功能頁面,比起上次的VPL-MX20投影機,這裡的功能選項明顯少了一些,包含「鏡頭控制」、「自動對焦」以及「紅外線接收器」等。

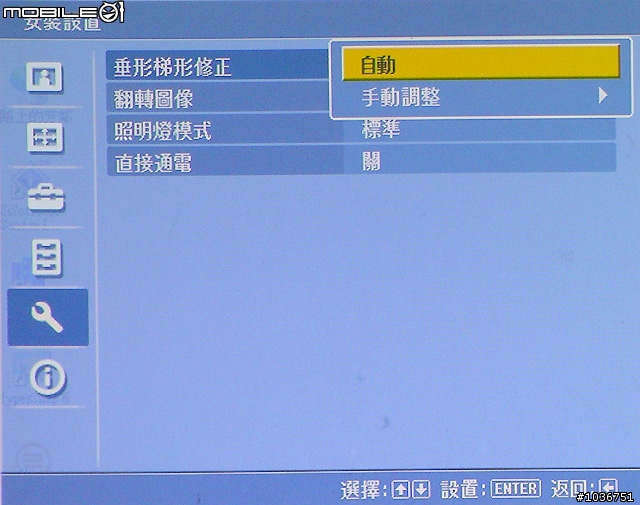

「垂直梯型修正」同樣提供了「自動」以及「手動調整」兩種模式,雖然說一般的情況下使用「自動」模式應該就足夠了,不過隨著每個使用者的視覺觀感不同,偶而可能也是需要搭配「手動調整」模式才能夠得到最好的投影畫面。

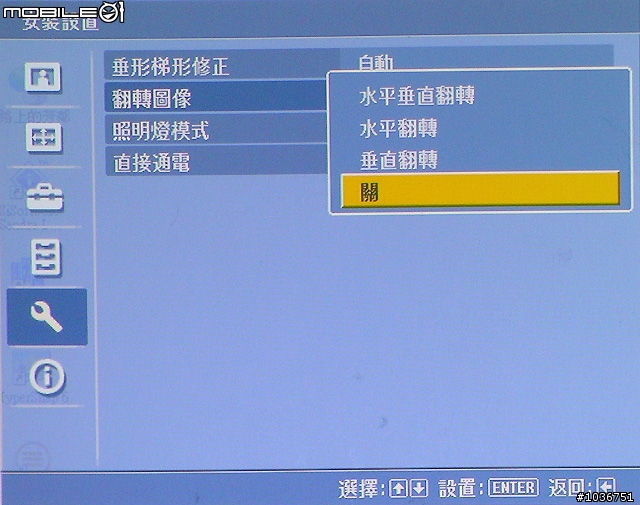

「翻轉圖像」一樣是提供四種模式。

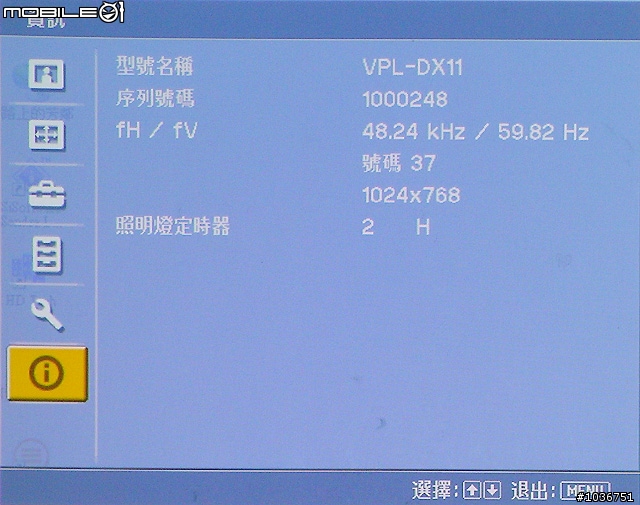

最後看到的是「資訊」頁面,這裡所顯示的型號名稱、序列號碼、輸入信號的水平和垂直頻率、輸入信號的預設儲存號碼、輸入信號的類型以及投影燈使用的總時間等資訊,也是跟上次一樣的。


註:以上的顯示功能表投影畫面筆者是在一片白色的硬紙板上進行投影,而且這次也有將Windows桌面的底色設定成全白色,因此實際的顯示功能表投影畫面在顏色部分跟上次VPL-MX20的投影畫面有一些差異(上次的投影畫面有一點色偏)。


實際投影效果簡單分享

在實際的投影效果部分,因為SONY這款VPL-DX11投影機跟上次的VPL-MX20同樣都是定位在商用市場的機種,所以筆者這次也是不使用影片來試看,一樣是以Mobile01的網頁為主。與這台投影機連接的電腦設備筆者是使用聯想的S10e小筆電,顯示設定筆者是將S10e小筆電機身上的液晶螢幕關閉,只使用外接螢幕,並且將螢幕解析度設定成VPL-DX11投影機標準的1024 x 768。

為了跟上次VPL-MX20的實際投影效果做一下比較,所以對於這款VPL-DX11投影機的投影畫面筆者是在上次相同的投影位置(一片外表平坦、帶有點米黃色的牆壁)來進行投影(跟上面的顯示功能表投影畫面不同的投影位置)。由於筆者是使用帶有點米黃色的牆壁來進行投影效果"試看",所以實際的投影畫面可能會有點色偏的現象,這點仍然要請各位網友多多見諒了~

此外,這次筆者也有試用一下「垂直梯型修正」的「手動調整」模式,雖然實際的投影畫面個人覺得還蠻正常的,不過數位相機的拍攝畫面卻有點(梯型)修正過頭的現象,看來筆者的木眼功力有待多加磨練~

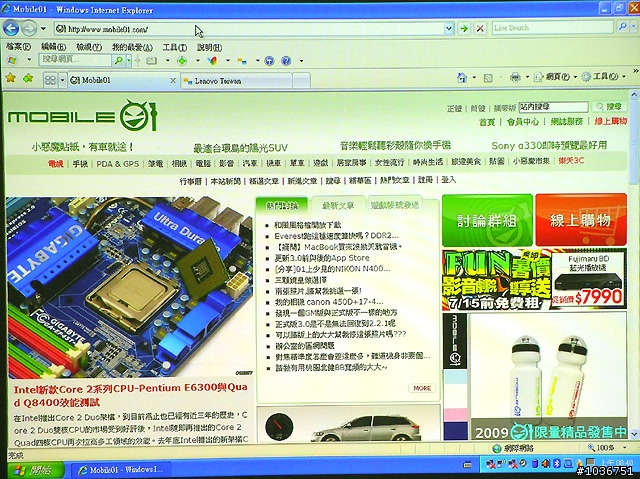

上星期五(六月19日)01首頁的實際投影畫面(以下畫面的拍攝時間大約是早上八點半到九點半之間)。

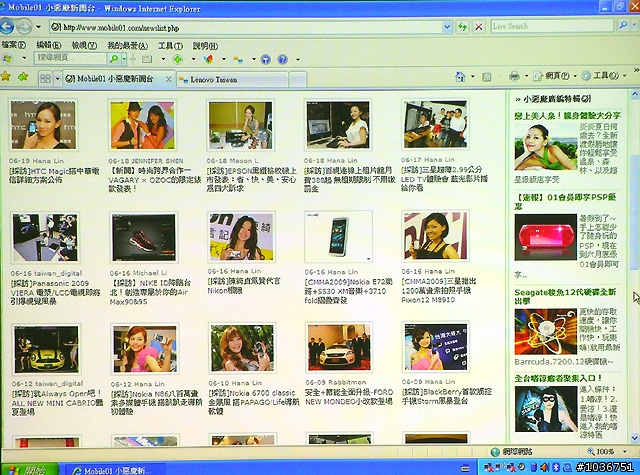

本月份(六月)01小惡魔新聞台的報導清單實際投影畫面。

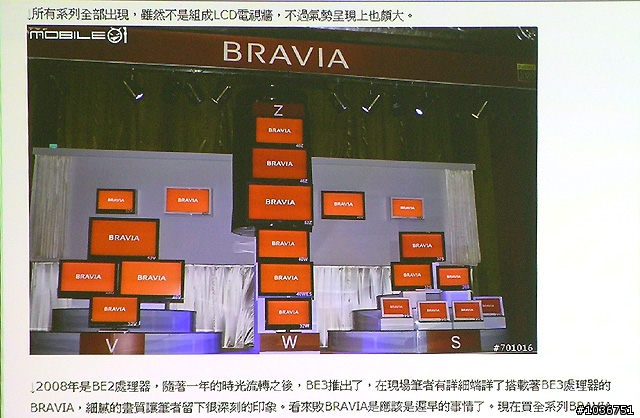

接下來是由taiwan_digital大大所報導的「[採訪]新影像新感動SONY發表多款BRAVIA LCD電視 」這一篇的實際投影畫面。

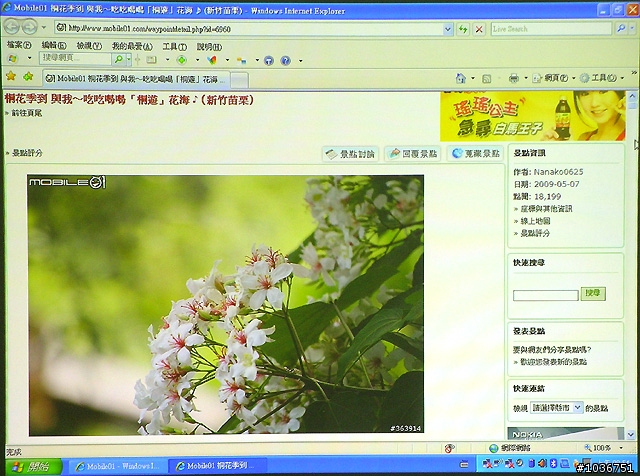

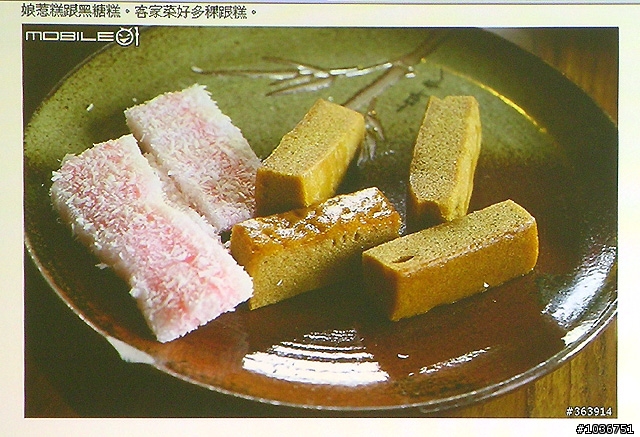

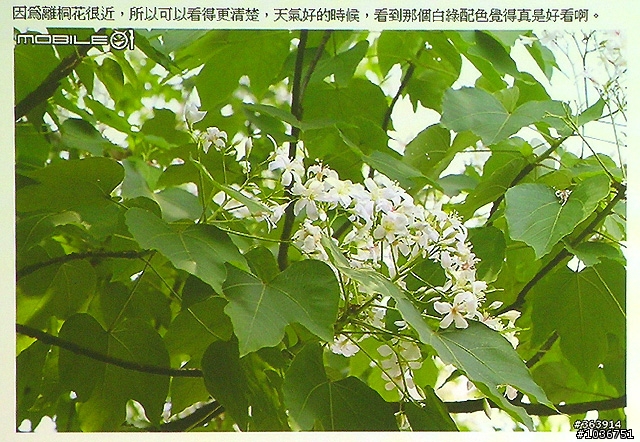

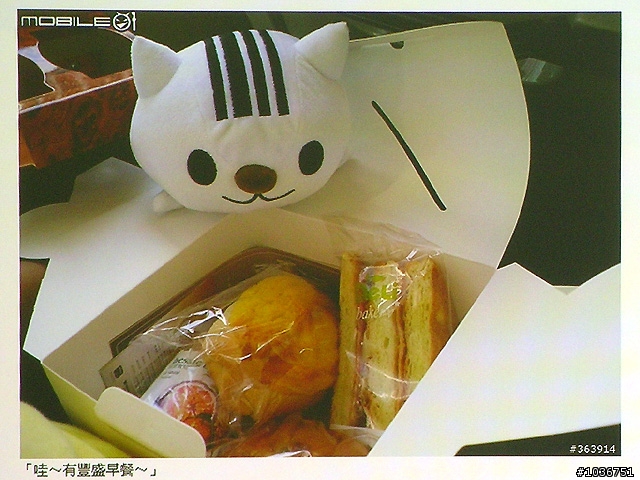

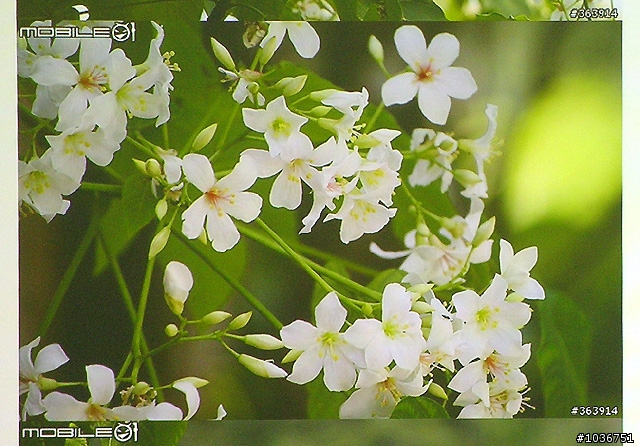

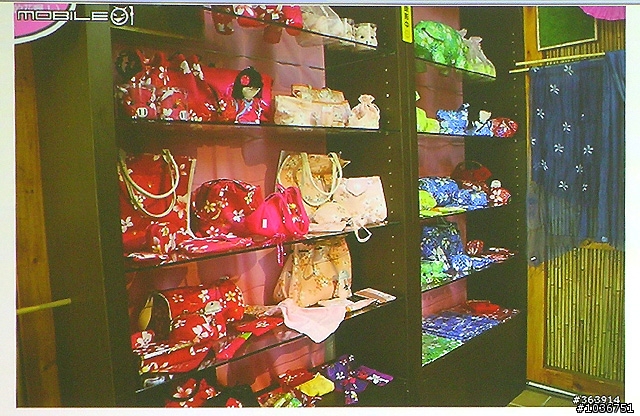

最後的投影畫面,筆者同樣是借用Nanako大大這一篇分享文:「桐花季到 與我~吃吃喝喝「桐遊」花海 ♪ (新竹苗栗)」裡面的部分圖片來當作實際投影的畫面來源。































十一


十二


十三


十四


這次筆者有記得先測量一下這款VPL-DX11投影機的開、關機時間,從按下投影機的電源按鍵開始,一直到可以投影出畫面為止的開機時間將近約50秒鐘;而按下投影機的電源按鍵之後,一直到投影機的散熱風扇停止運轉的關機時間則是約2分鐘(進行投影約一個小時之後),花費的時間比上次的VPL-MX20久了一點。


試用心得

經過這次的試用之後,筆者覺得SONY這款VPL-DX11高畫質桌上型投影機雖然在產品定位上,與上次的VPL-MX20商用液晶投影機同樣都是定位在商用市場的產品,不過兩款投影機在本質上還是有一些不同。基本上,個人認為VPL-MX20的設計是比VPL-DX11更著重於商務行動能力,所以它內建相當多的智慧型調整功能,包含快速自動梯型修正、輸入訊號自動搜尋、自動畫素校正、自動對焦模組,以及開機之後自動定位並記憶投影仰角的設定等,這樣可以讓使用者節省相當多的安裝調整時間,增加行動能力。

而VPL-DX11雖然在外型上比VPL-MX20略微大了一點,重量也比較重一些,不過它同樣具備可以讓投影機快速移動的Off&Go(關機即移動)功能,並且VPL-DX11的燈光輸出亮度值比VPL-MX20高出了許多(還有增加S視訊端子以及內建音效功能等),如果說VPL-MX20是一款行動型投影機的話,那麼VPL-DX11就是適用於中小型簡報室、公司會議室或是多媒體學校教室的方便移動型投影機。


在實際的投影效果方面,個人覺得這兩款投影機的表現差不多,投影畫面都很清晰穩定、色彩的呈現也相當自然;不過在投影畫面的亮度部分,很明顯就可以感覺到VPL-DX11是比較亮的。至於大多數消費者比較關心的產品售價問題,在SONY的台灣官方網站上,這款VPL-DX11投影機的線上會員價是新台幣59900元,比VPL-MX20的新台幣65800元便宜不少,但是因為這兩款投影機的產品定位還是有一些不同,所以消費者應該還蠻容易可以挑選出比較符合自己需求的產品。

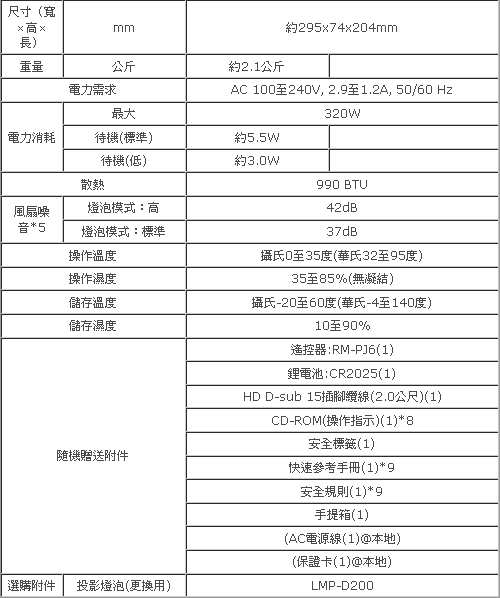

最後補上由SONY台灣官方網站上所截取的VPL-DX10/DX11規格資料,提供給有興趣的網友們做為參考之用。
