銀欣Olympia系列是定義在工業/工作站等級電源,符合ATX 12V 2.2 & EPS12V規格,主要強調在環境溫度50度下仍可維持單路12V大輸出,滿足各種系統配置的用電需求,同時提供主動功率因數修正及高效率轉換,大型12公分靜音風扇,6P/8P PCIE電源接頭對應高階遊戲/繪圖加速卡,透過其單路12V輸出充分獲得驅動,這次要測試的是OP700,其單路12V最高提供58A(環境溫度50度下連續輸出),各路總輸出達700W。

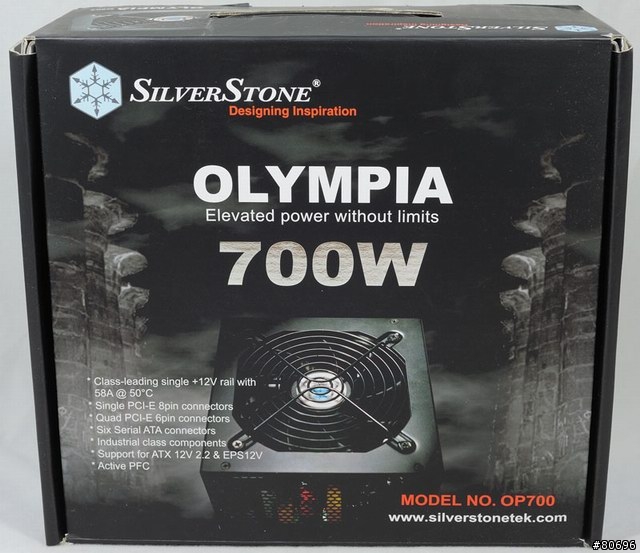

外盒正面中央大大印上OLYMPIA系列名稱,銀色字體的瓦數標示相當明顯,產品的相關特點則印於左下處。

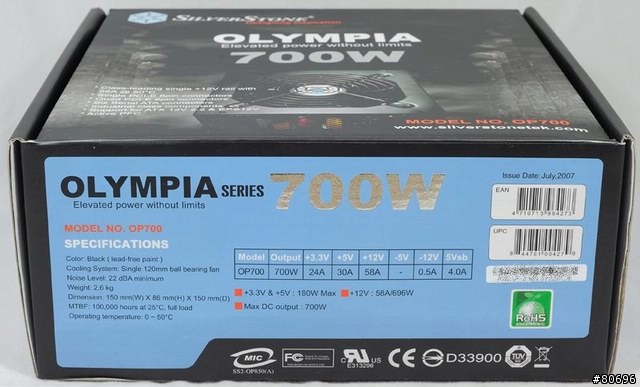

底部側面除系列名稱及瓦數外,還印有產品規格及各路輸出表。

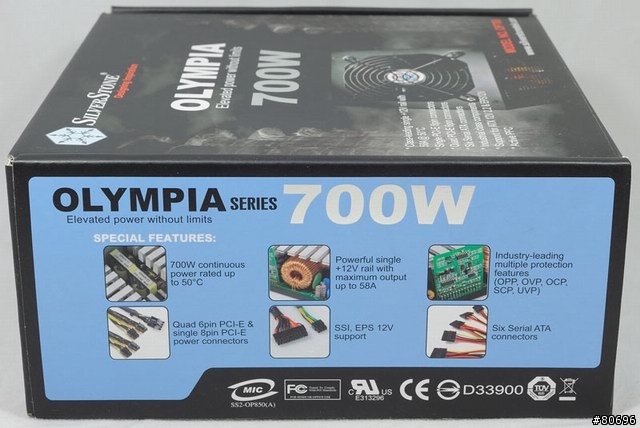

右側面同樣有系列名稱及瓦數,尚有另外六種語言(包含中文)的特點說明。


左側面擺上以照片圖解的特點說明。

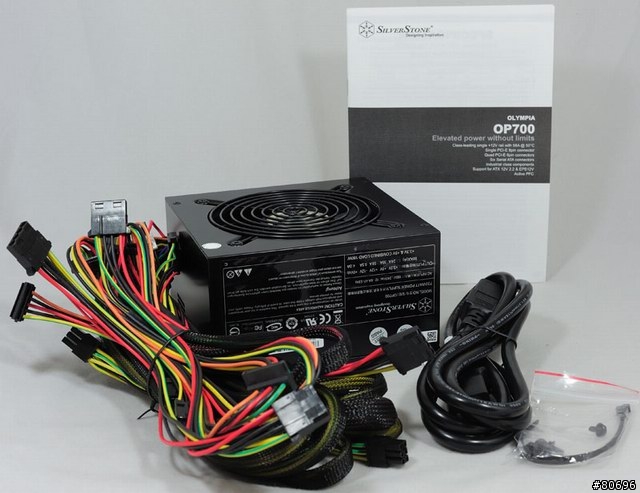

包裝內容一覽,有電源本體、說明書、安規電源線及固定螺絲/束線帶。

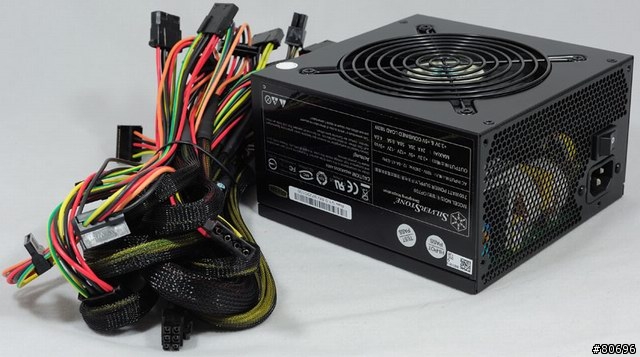

電源本體外殼以黑色平光黑烤漆處理。

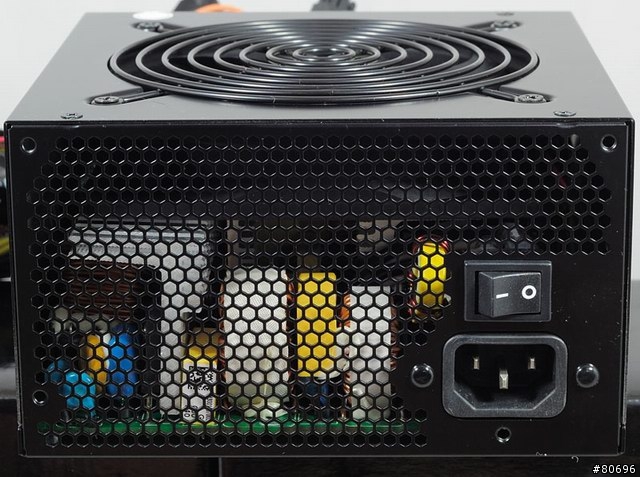

後方六角形蜂巢網狀散熱出風口設有交流輸入插座及電源總開關。

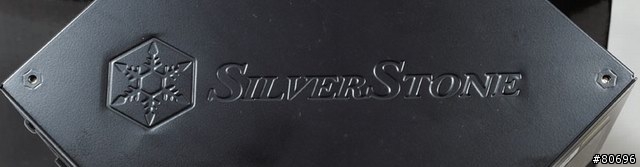

外殼背面的銀欣商標及英文字樣凹印。

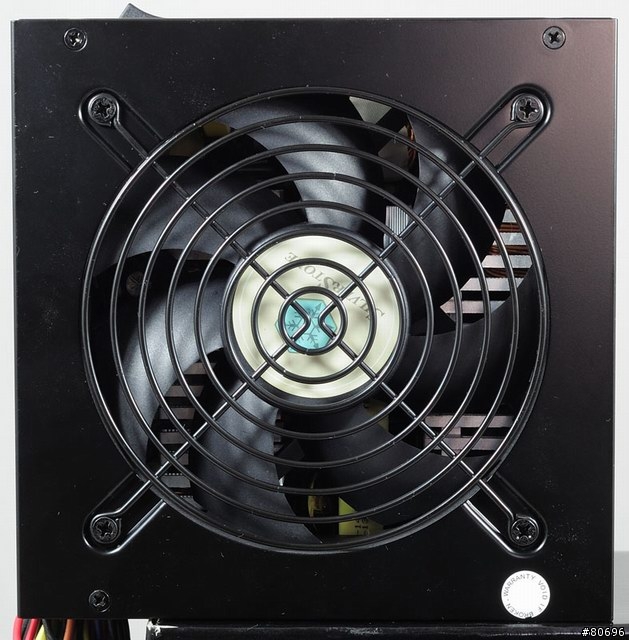

消光黑散熱風扇護網與外殼色系相同,於風扇軸心處有銀欣商標貼紙。

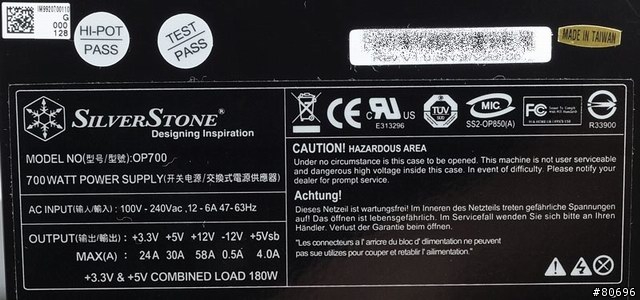

輸出規格標籤,除了單路12V 58A 696W輸出外,台灣製造也是一大特點。

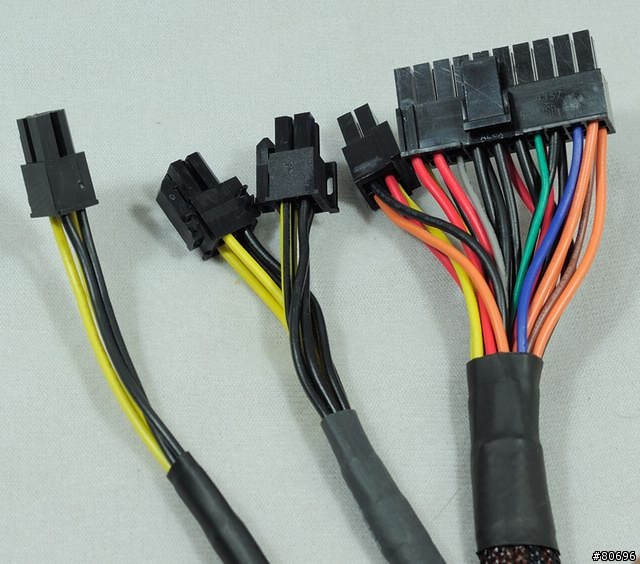

主要電源接頭,提供一組ATX20+4P、一組ATX12V 4P及一組ATX/EPS兩用4P+4P接頭,主要線路長度為54公分。

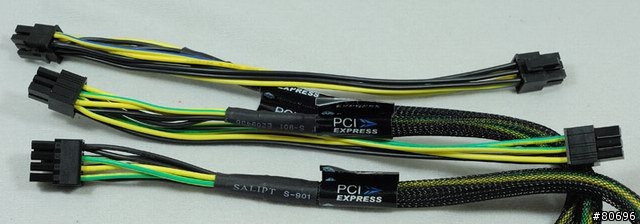

PCIE顯示卡電源接頭,三組線路提供4個PCIE 6P及1個PCIE 8P電源接頭,其中PCIE 6P接頭採並聯方式連接。

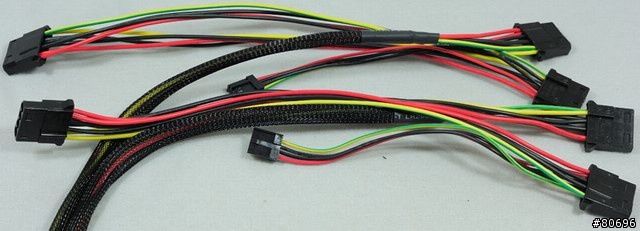

週邊裝置電源接頭,兩組線路提供6個標準大4P及2個小4P接頭。

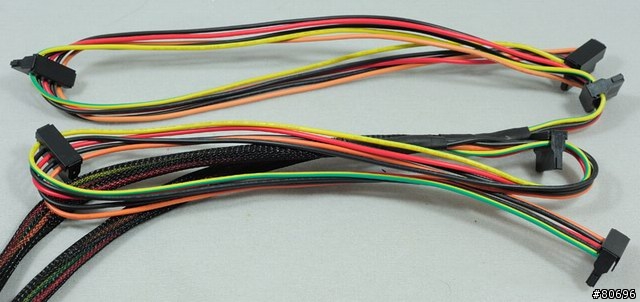

SATA裝置電源接頭,兩組線路提供6個直角刺破型SATA電源接頭。


此電源各線組接頭間的線路間距較一般電源為長,隔離網僅包覆至第一接頭處,其餘線材為裸露未包覆。

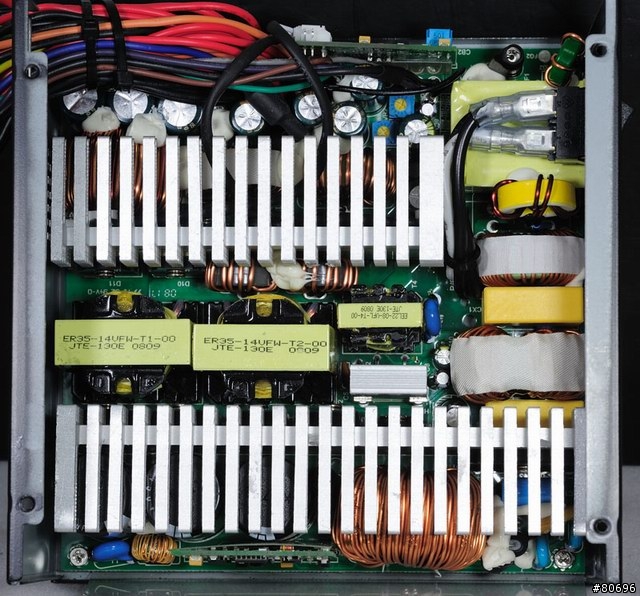

內部結構圖,是同為台灣製造的Impervio所代工,採用雙晶順向式結構,雙主變壓器,3.3V/5V獨立雙磁性放大電路,散熱片涵蓋的面積相當大。

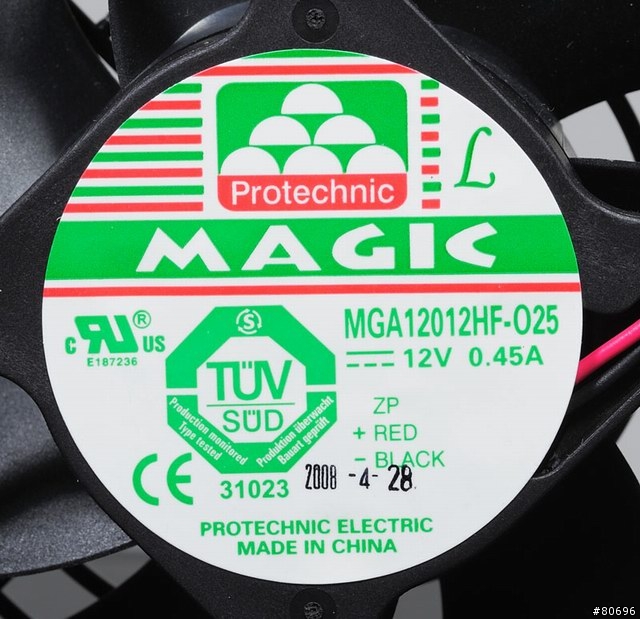

使用永立電機MGA12012HF-O25 12V 0.45A 12公分FDB軸承風扇,帶動整機散熱氣流。

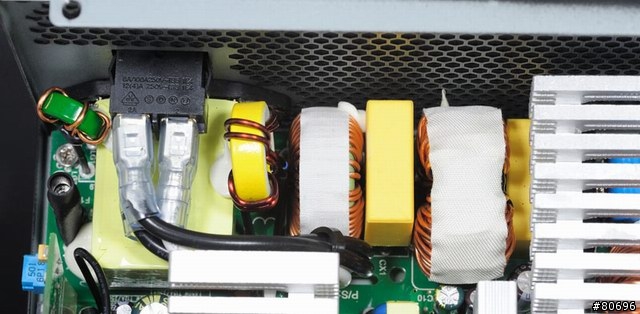

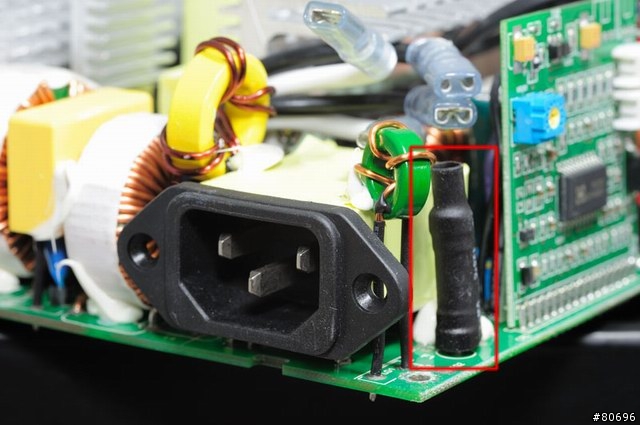

交流輸入端使用一體式EMI濾波器插座,紅框處為熱縮套管包覆、直立安裝的保險絲。


經過交流總開關後,便進入EMI濾波電路,總開關後方接點同樣使用透明膠套加強絕緣。


整流及APFC電路區,最右方的橋式整流器固定在散熱片上方,紅框處為APFC及一次側PWM電路用控制電路板,APFC控制IC為2PCS02,PWM控制IC為3845B。

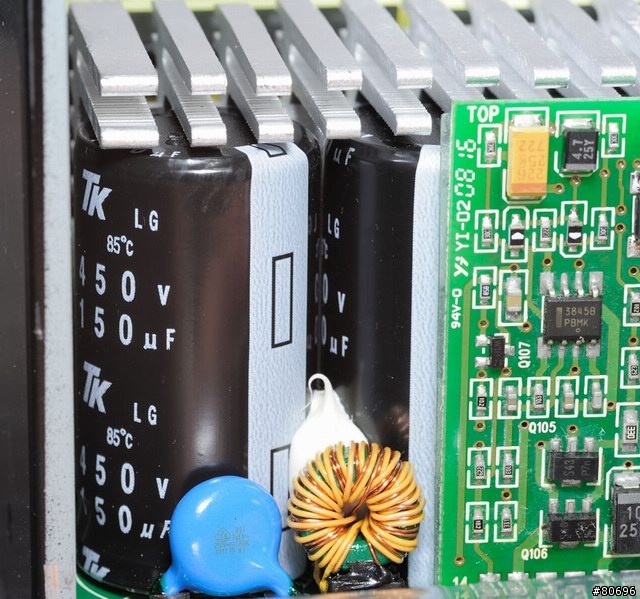

APFC輸出電解電容使用三顆日系TK(Toshin東信工業)450V 150uF 85度電解電容並聯。

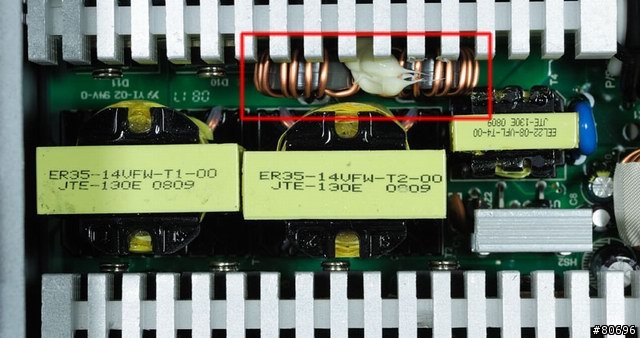

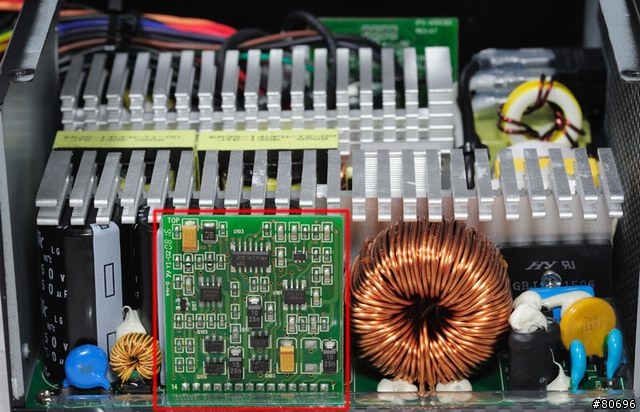

兩顆並排的主要變壓器,右側較小的則是輔助電源電路用變壓器,紅框處為3.3V及5V使用的兩組磁性放大電路用電感。


二次側整流濾波電路區,使用三枚獨立的環型電感對應12V、5V及3.3V迴路輸出。

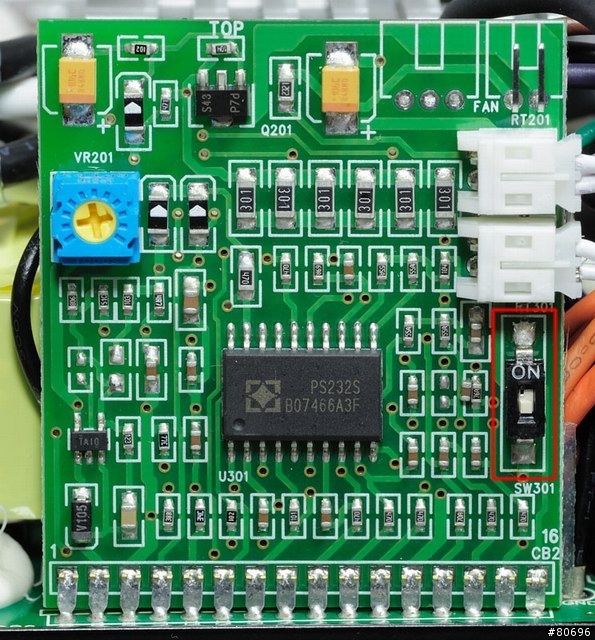

電源管理電路安裝於子板上,點晶PS232S電源管理IC負責輸出電壓、電流、短路各項保護、電源溫度異常保護,紅框的小指撥開關可以切換電源12V輸出模式為單路或是多路。

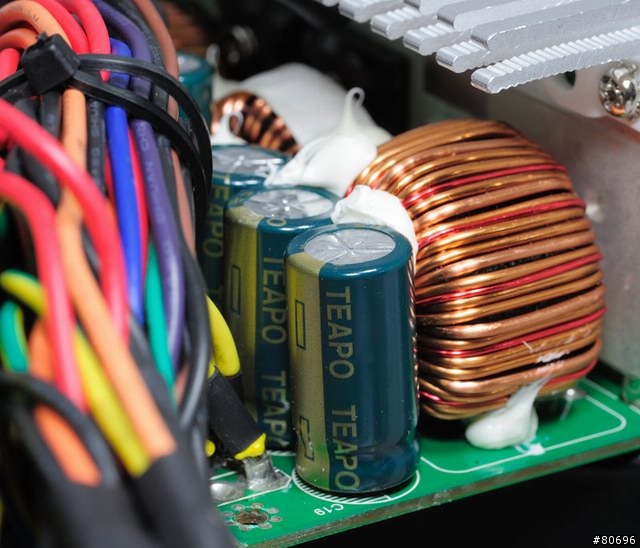

二次側輸出端及週邊電路使用國產TEAPO(智寶電子)的105度電解電容產品。


接著是上機測試。

測試平台照片:


硬體配備:
處理器:Intel Core 2 Extreme QX6700 @ 3.6GHz 1.45V
主機板:華碩P5K Premium/WiFi(P35 + ICH9R)
記憶體:創見1GB DDR2-667 D9GMH * 2
顯示卡:憾訊PowerColor HD3870X2 1GB GDDR3 PCS版
硬碟機:Seagate Cheetah 36G * 2、WD萬轉小暴龍36G * 1、WD2000JD 200G * 1
其他:12公分風扇6個,MCP-650直流水冷幫浦1個。

測試配備:
SANWA PC5000數位電表,以PC-LINK軟體跟電腦連線紀錄電壓歷程。
IDRC CP-230多功能交流功率測量器,測試待測電源供應器交流輸入電壓、電流以及實功率,透過電壓及電流求出總功率,並計算功率因數。

如何測試:
1.在接上電源未開機前,量測交流輸入功率,此時樣本系統耗用直流功率為1.75W。
2.開機進入作業系統五分鐘後,量測交流輸入功率,此時樣本系統各裝置耗用直流功率為212W。

利用直流鉤表所量測出的各電壓輸出電流與功率:


3.於POWER暖機後,同時執行4個SP2004 CPU Stress Test、FurMark V1.6.5、Everest磁碟測試,每次運行十分鐘,總共四次,從處理器/主機板電源接頭量測各路電壓,紀錄各路電壓變化情形,並量測交流輸入功率,此時樣本系統各裝置直流耗用功率為521W。

利用直流鉤表所量測出的各電壓輸出電流與功率:

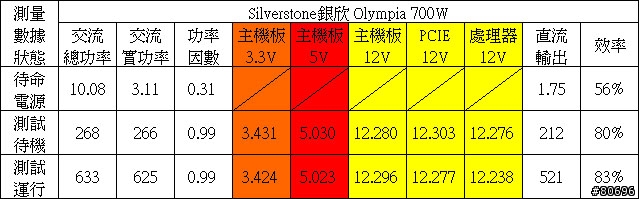

各路電壓輸出及轉換效率表:

於212W輸出下效率為80%,在521W輸出時提升至83%。

主機板電源接頭3.3V電壓紀錄:

在測試開始及結束時僅產生7mV的降幅,電壓於測試過程中表現穩定。

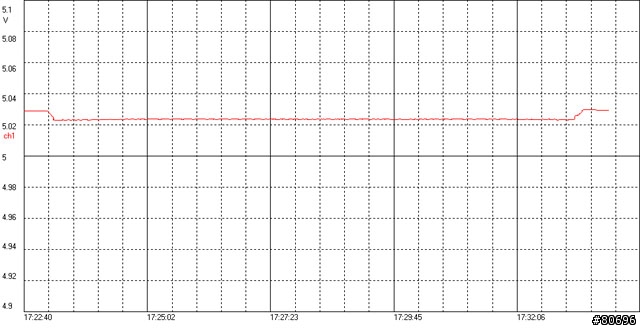

主機板電源接頭5V電壓紀錄:

與3.3V相同,壓降為7mV,測試中同樣表現平穩。

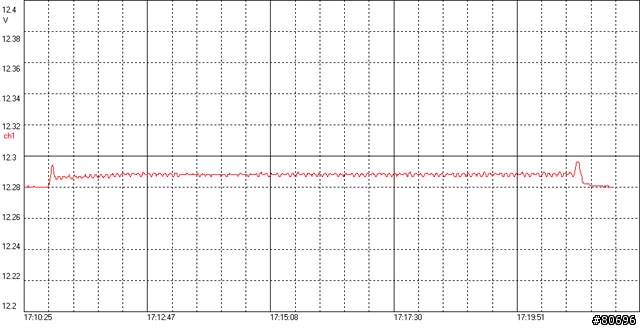

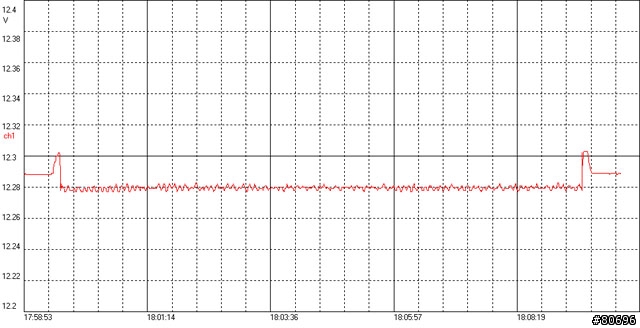

主機板電源接頭12V電壓紀錄:

測試開始後小幅先升再降,最大變化幅度為16mV,測試期間呈小幅度變化。

PCIE電源接頭12V電壓紀錄:

測試開始後與結束前因為顯卡開始及停止運作,呈現先升後降情形,變動最大達26mV,過程中電壓隨顯卡負載量不同而變化。

處理器電源接頭12V電壓紀錄:

因為顯示卡測試程式分享CPU資源,電壓是先降後升,最大變化值為38mV,測試過程中電壓小幅波動。

電源供應器在進風溫度攝氏27.8度下,測試過程中的最高排風溫度為攝氏37.9度。

優點
1.線路接頭間距長,即使裝置間隔較遠也不用擔心。
2.FDB軸承風扇兼顧靜音及壽命。
3.成熟良好的架構使輸出穩定。
4.於高電壓接點的二次絕緣處理良好。
5.設有12V單/雙路切換開關,讓使用者可依需求修改。

缺點
1.優點也是缺點,接頭間距長可能會造成整線困擾。
2.線材的隔離網僅包覆至第一接頭。
3.PCIE接頭數為奇怪的5個。
4.交流輸入插座僅使用塑膠拉釘固定,插拔用力過猛可能導致主電路板焊點的異常。

報告完畢,謝謝收看。
