X58晶片組自推出已經長達九個月,目前依然是Inte產品線中最高階的晶片組,
不過對於MB廠來說,有些地方卻一反常態,不如以往的Micro ATX只會在低價產品中出現,
DFI一月初推出首款Micro ATX X58產品後,MSI與ASUS也開始走高階小主機板的路線。

上回解析過DFI JR X58的超頻效能之後,相信對於Micro ATX規格X58效能有基本的認識。
此回入手的MSI X58M,同樣屬於Micro ATX規格,是目前市場上少數的X58規格。
目前價格方面,一般ATX X58最低價美金200元起跳,Micro ATX規格的X58價位比較低,
這次的主角就是MSI X58M,使用Micro ATX尺寸,有著更超值的價格。

X58採用此種規格,改變消費者在主機板上的觀念,Micro ATX就是廉價、功能少、效能堪用、等級較低的印象。
讓使用小主機的愛好者,可以享受到最高階等級的電腦架構,擴充性與支援功能也較以往大幅提升。

首先看到產品外包裝

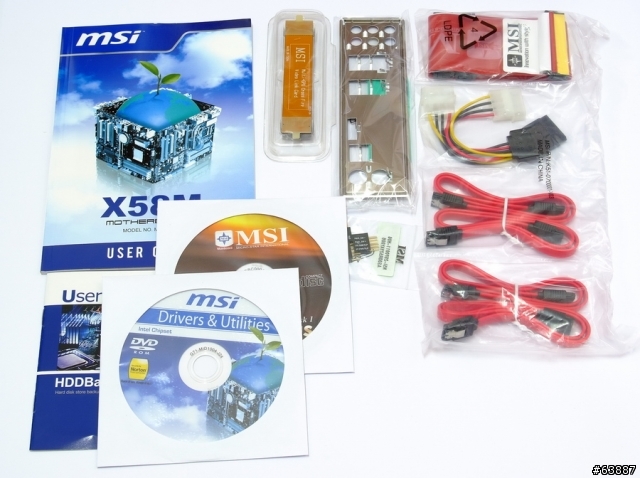

內附的配件
產品安裝使用說明書.驅動與軟體CD.相關線材與CoorssFire橋接器。

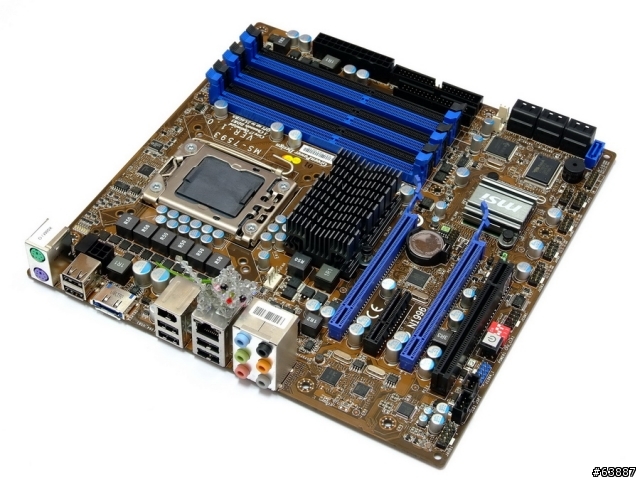

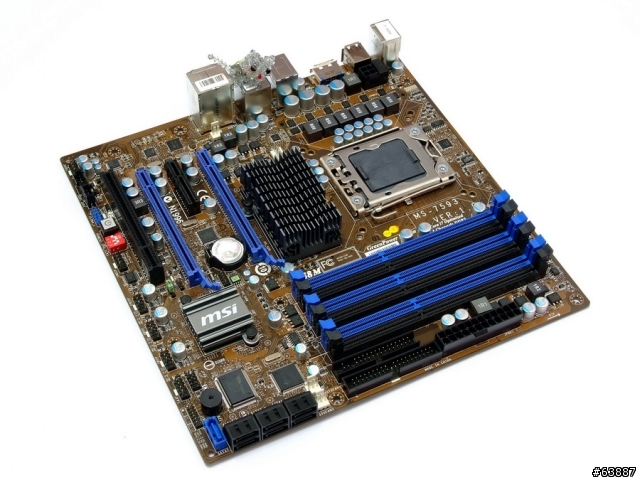

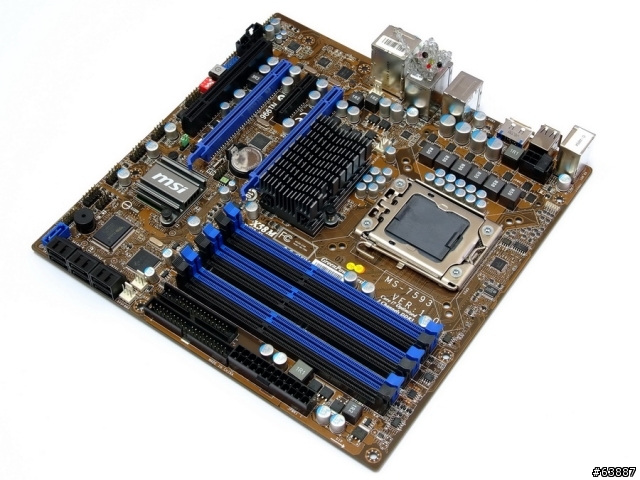

MSI X58M本體

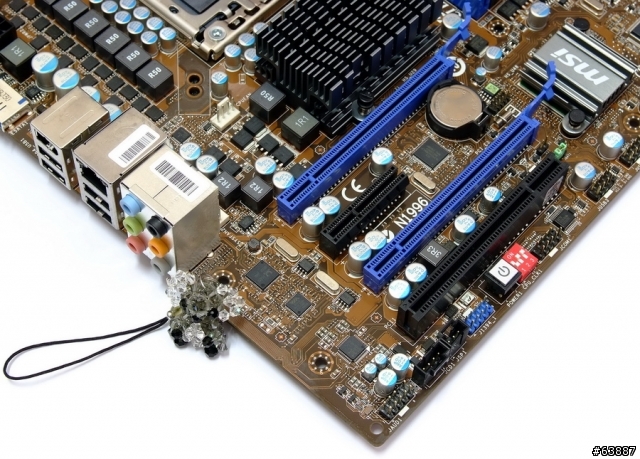

主機板左下
2 X PCIE X16,支援CrossFire與SLI技術,頻寬為X16+X16
1 X PCI
下方有個Power按鈕

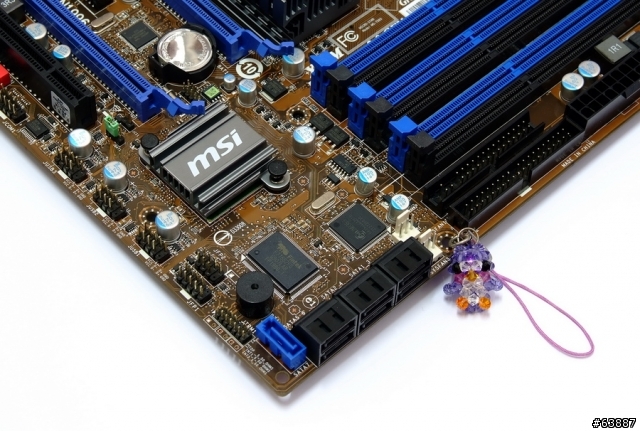

主機板右下
7 X SATAII(ICH10R,支援0/1/5)
1 X Floppy
1 X IDE

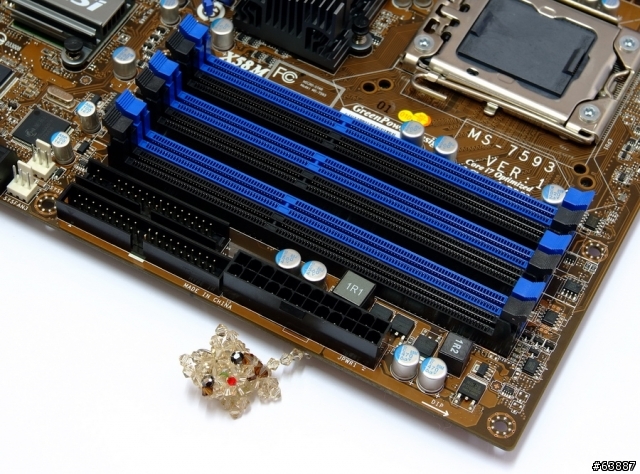

主機板右上
6 X DIMM DDR3,支援DDR3 800/1066/1333(OC)
24PIN電源輸入

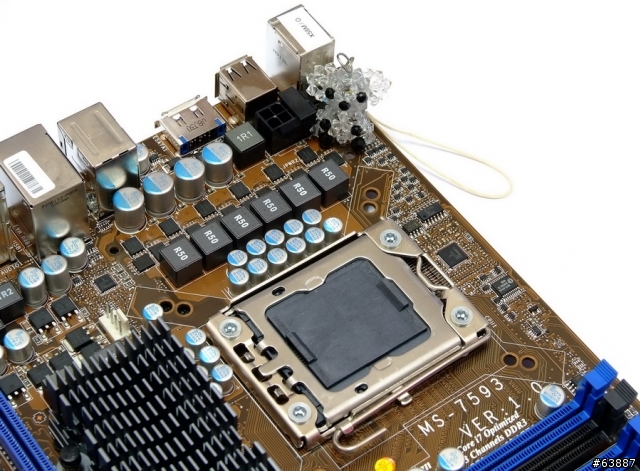

主機板左上
CPU使用六相供電,APS主動式相數切換
散熱器的孔位也提供LGA 775的規格,之前只有FOXCONN的X58有這樣的雙規格
可以讓消費者省去再次購買更高階散熱器的費用。

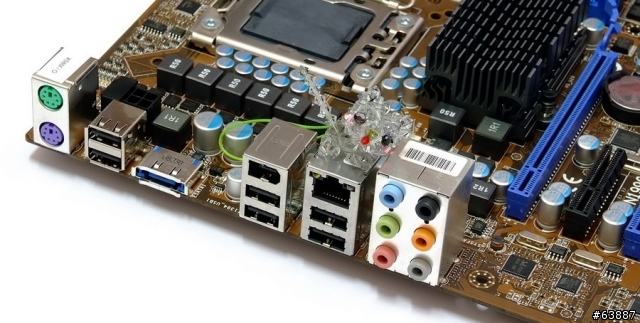

IO部份
6 X USB 2.0
1 X 1394a
1 X eSATA

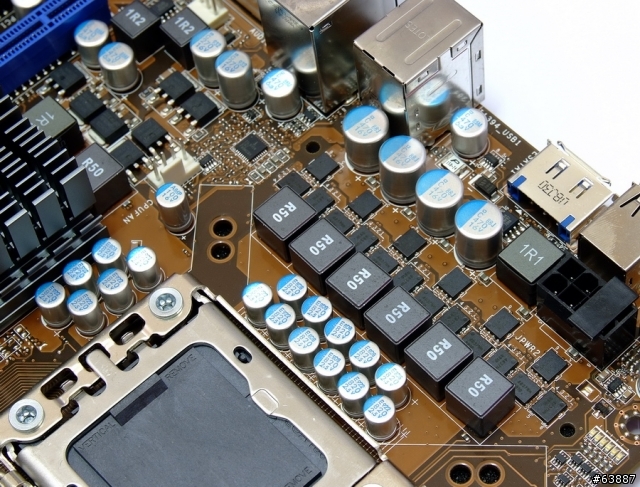

Mosfet用料

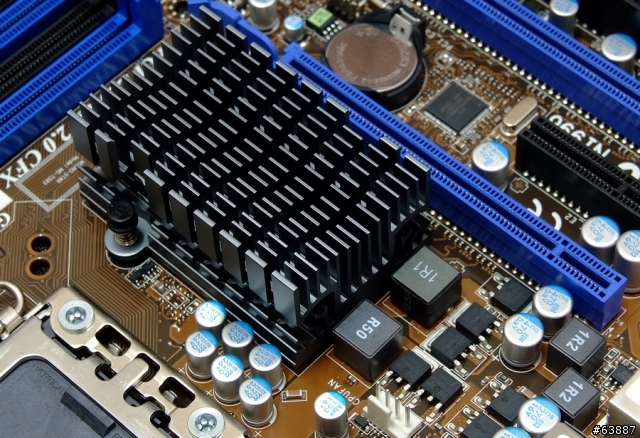

北橋散熱模組

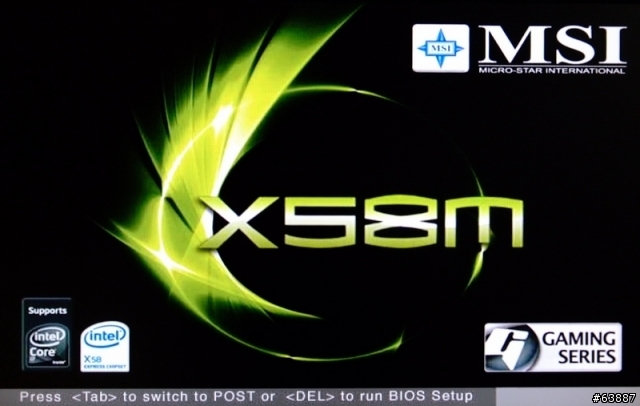

開機畫面

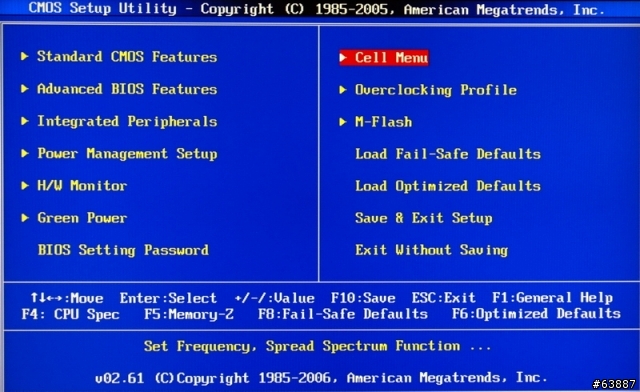

BIOS主頁面

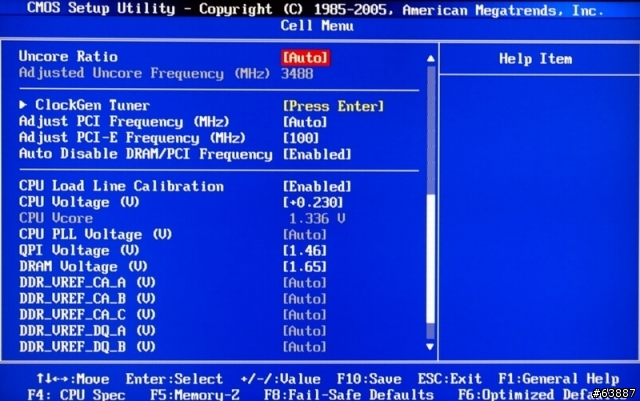

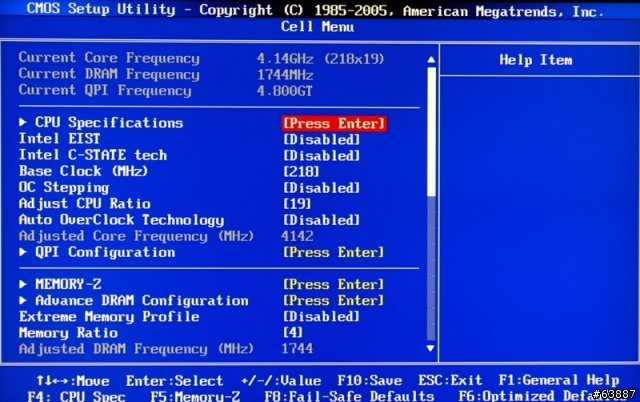

Cell Menu


CPU Voltage -0.320~+630mV
CPU PLL Voltage 1.00~1.85V
QPI Voltage 0.88~1.83V
DRAM Voltage 1.20~2.77V

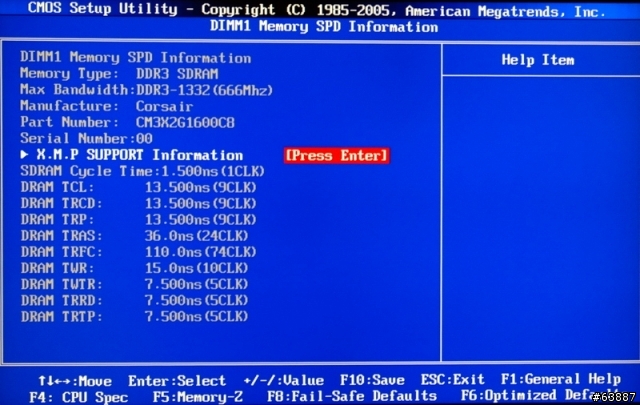

MEMORY-Z,可以得知SPD值內詳細的設定

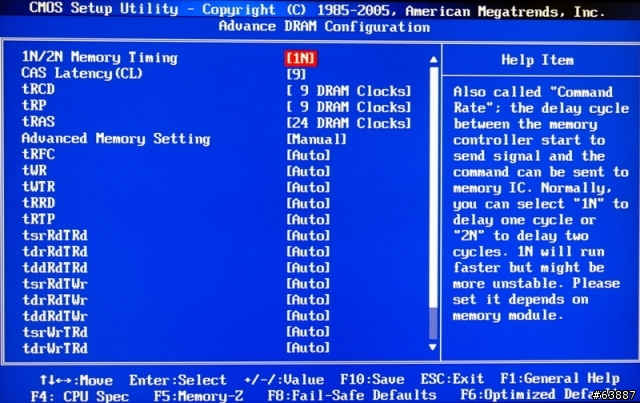

DRAM進階參數設定

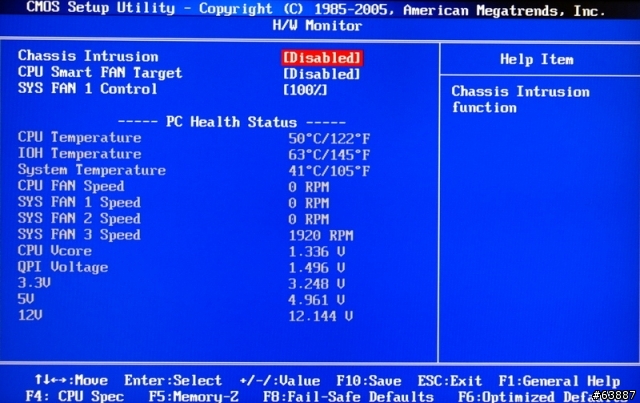

H/W Monitor


以上BIOS設定值是小弟在X58M使用的設定,可以讓CPU在外頻218Mhz穩定。
不過依CPU體質不同,可能在BIOS電壓上或設定時會有些落差,僅供參考:)

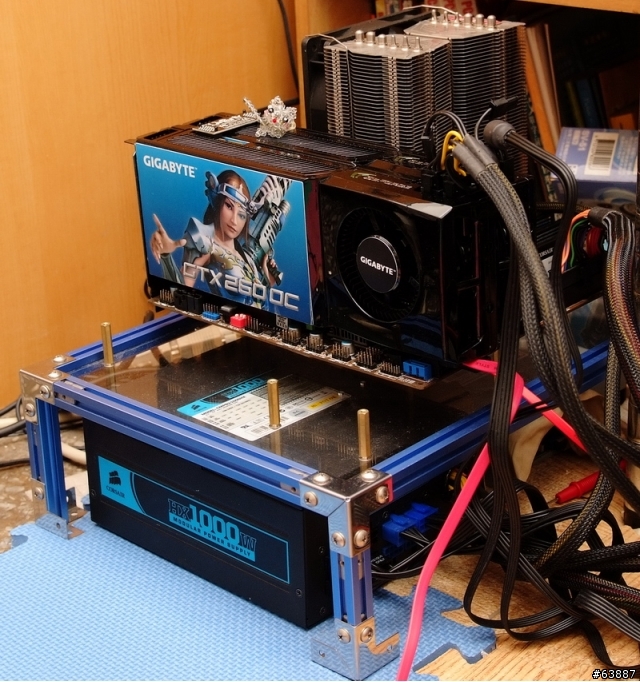

測試平台
CPU: Intel Core i7 950
MB: MSI X58M
DRAM: CORSAIR XMS3 TR3X6G1600C8
VGA: GIGABYTE GTX260 OC SLI
HD: CORSAIR CMFSSD-64GB2D
POWER: CORSAIR HX1000W Modular Power Supply
Cooler: Megahalems

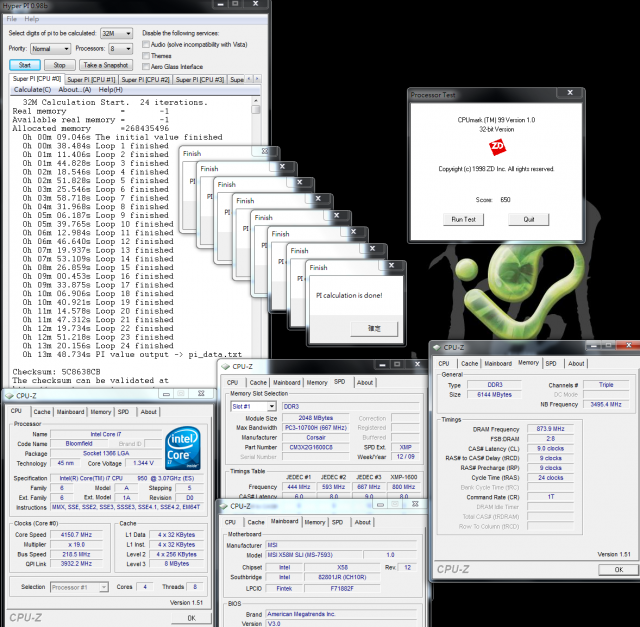

CPU OC 218 X 19 => 4150Mhz
DDR3 1748 CL9 9-9-24 1T

Hyper 8 X PI 32M 13m 48.734s
CPUMARK 99 650

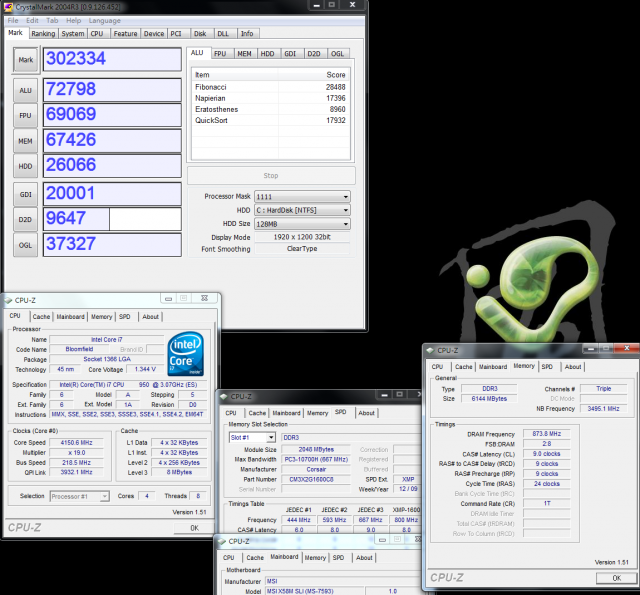

CrystalMark 2004R3

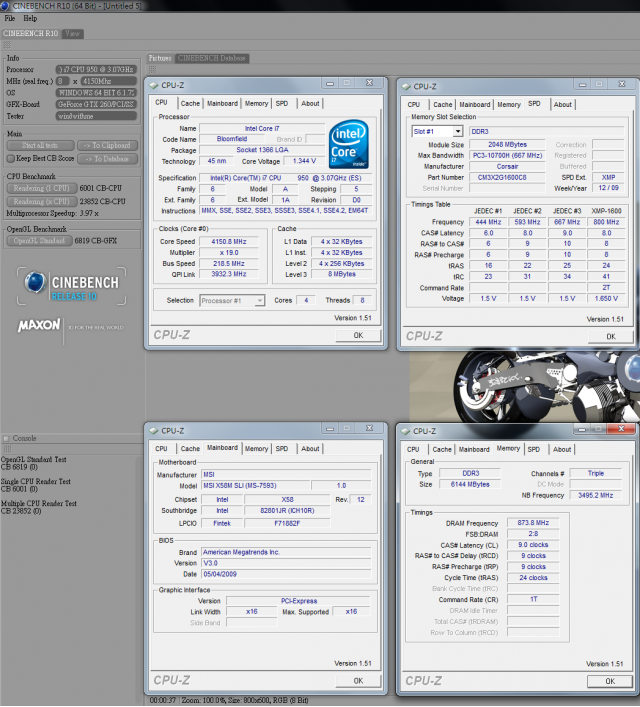

CINEBENCH R10

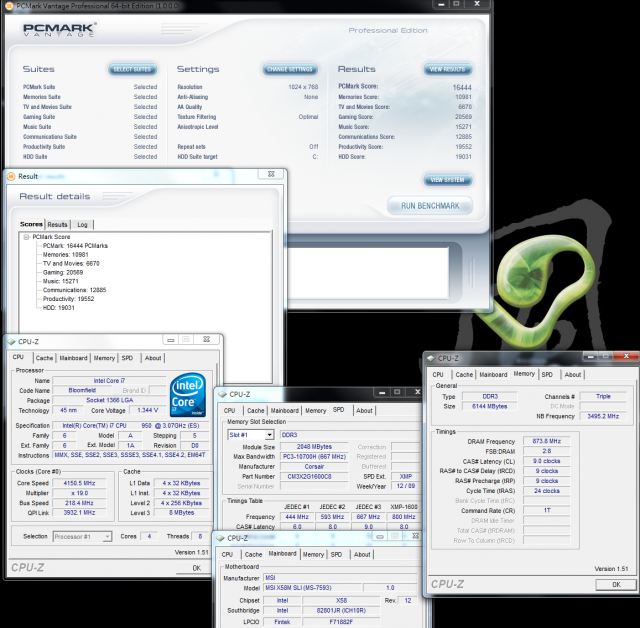

PCMark Vantage 16444


X58M在CPU超頻能力不錯,比起一般ATX規格X58幾乎相差不多
外頻方面也是優點之一,測試中要使CPU達到218Mhz穩定並不困難。

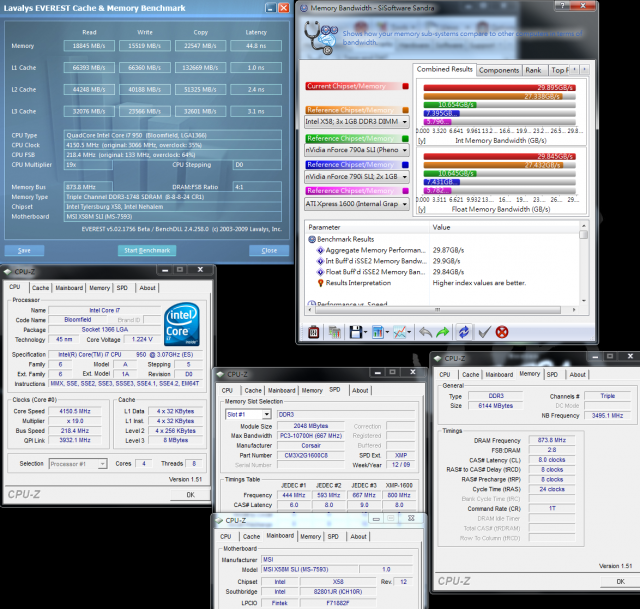

DDR3 1748 CL8 8-8-24 1T
Sandra Memory Bandwidth-29895MB/s
EVEREST Memory Read-18845MB/s

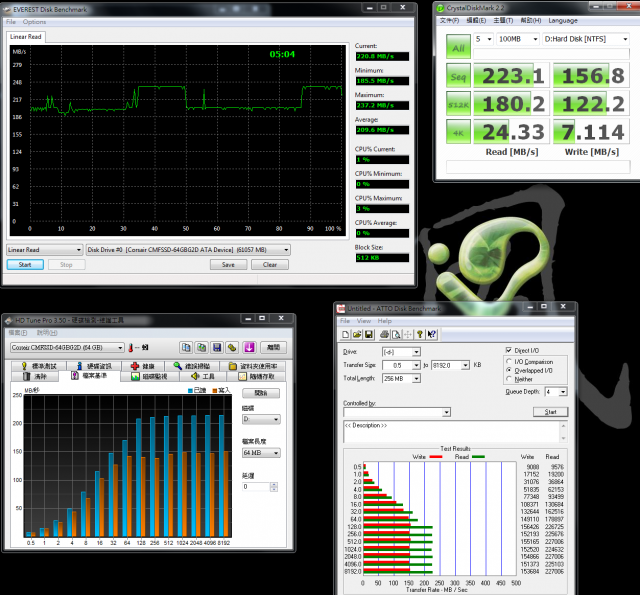

CORSAIR P64 SSD,MLC 64GB版本


DDR3拉高時脈時的表現不是很理想
南橋ICH10R搭配CORSAIR最新高效能MLC SSD,頻寬也相當驚人,ATTO最高可以達到227/153MB/s


3D方面,GTX 260 SLI
3DMARK VANTAGE 21189

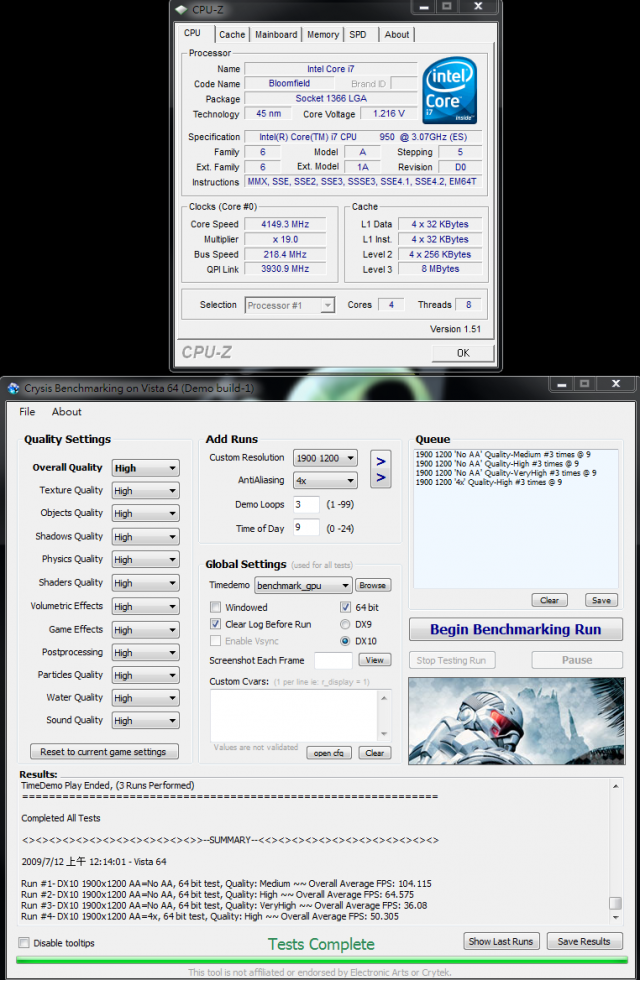

Crysis Benchmark

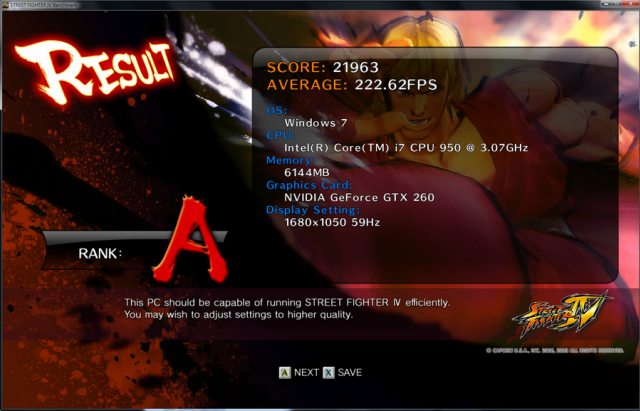

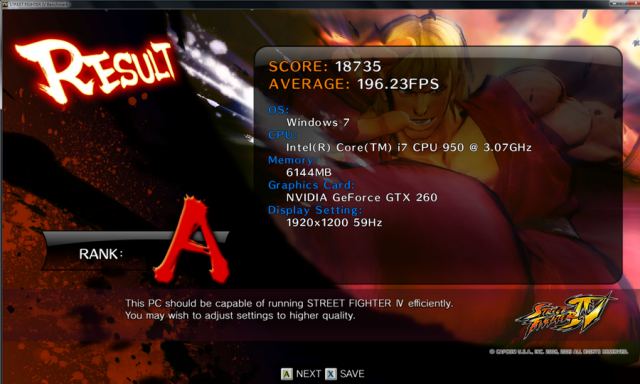

StreetFighter IV Benchmark
1680 X 1050 21963


1920 X 1200 18735

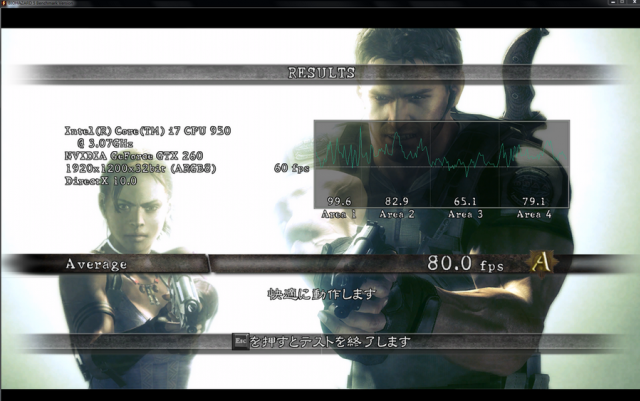

Biohazard5 Benchmark


3D方面因為有X58晶片的加持,所以可以使用ATI與Nvidia雙顯示卡的技術
搭配上中高階的VGA,發揮出M-ATX幾乎沒有的高效能3D能力。
當然搭配在一般Micro-ATX的Case中,空間上應該只能安裝類似9600 SLI或是4850 CF。


MSI X58M
優點
1.Micro ATX規格的高效能X58產品
2.全日系固態電容,除錯燈號,內建POWER按鈕
3.X58同時支援ATI CrossFireX與Nvidia SLI兩大VGA陣容
4.BIOS選項豐富,電壓範圍高,CPU外頻能力優秀
5.目前市場上三個廠牌推出M-ATX X58產品中,價位最便宜的一款

缺點
1.Mosfet上方沒有散熱模組
2.DDR3超頻能力不佳
3.北橋溫度略高,若能使用較大型熱導管會更好



效能比 ★★★★★★★☆☆☆
用料比 ★★★★★★★☆☆☆
規格比 ★★★★★★★★☆☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★★☆

使用時碰到比較大的問題就是在DDR3超頻方面
如同規格上寫的,DDR3 1333需要OC才可以達到,所以CPU預設133Mhz下只能以DDR3 800或1066開機使用。
比起其他廠牌大都有133/1866穩定的水準之下,MSI X58M這方面是比較可惜的一環

未來兩個月後,Intel新款中高階的LGA 1156將會推出
不過X58只要入門產品在200美金左右,面對不同腳位的P55,還是有不錯的競爭力。
因為個人估測,中高階定位的P55,價位應該也會在150~250美金左右
基本上P55與X58相比,初期P55應該不會在價格上佔太多優勢。

MSI推出的這款X58M產品,價位確實相當地低,打破市場上X58都要200美金起跳的行情。
雖然這是Micro ATX規格的產品,但以X58只要台幣5000元,折合美金約152元
這樣的市場價位也算是誠意十足的X58產品,也造福到想使用LGA 1366最高階平台但預算又有限的消費者:)
