LGA 1156腳位所構成的平台,是Intel在2009年下半年度主推的產品線,
與去年推出的高階產品線LGA 1366同樣使用最新CPU核心架構,
另外再加一些修改,來做為取代目前Intel中階以上、高階以下的產品線定位。

目前LGA 1156推出對應的晶片組代號是P55,為Intel單晶片的主機板,
有些北橋的功能這次已經內建在CPU裡面,這點算是最新的P55與高階X58較為不同的地方。
另外X58有三通道與QPI的設計,P55則改為較為常見的雙通道設計。

不難發現,最近各大主機板廠在市場上也已經開始推出P55的產品,
與高階X58同樣,P55也有分為高階、中階、入門三個價位等級。
此回入手的是GIGABYTE最高階的主機板,代號為P55-UD6,

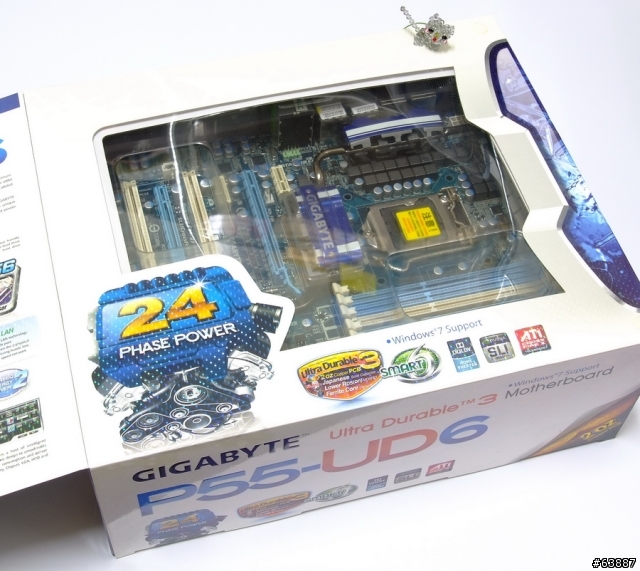

產品的包裝使用大紙盒式,也是一般高階產品會用到的較大尺寸。

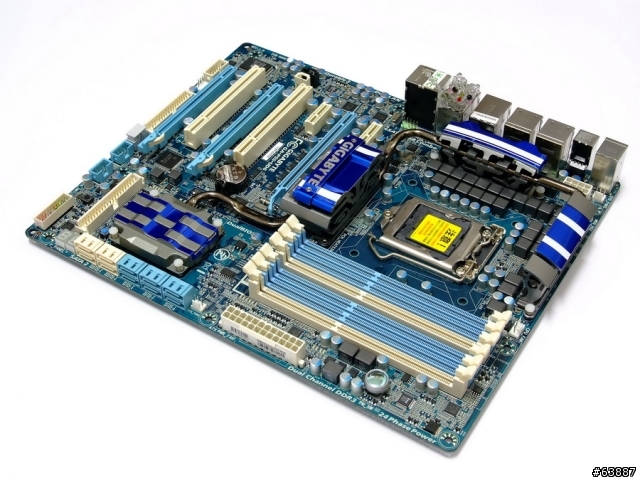

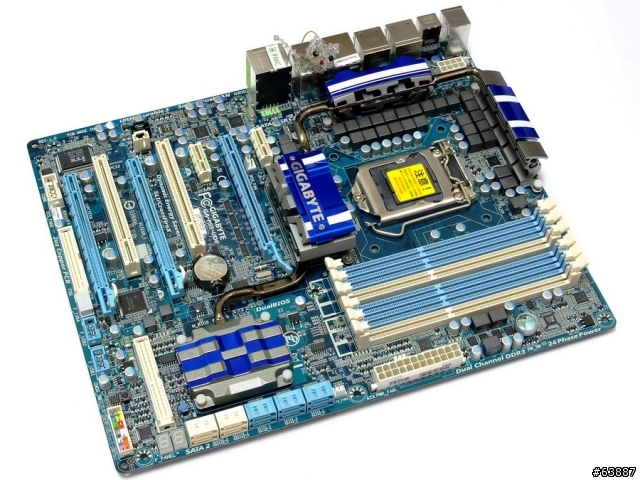

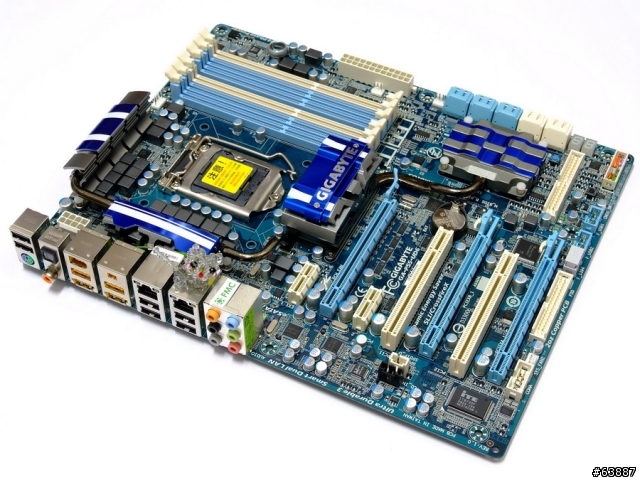

GIGABYTE P55-UD6本體


Ultra Durable3用料為主打


目前市場上推出的第一波LGA 1156腳位的CPU共有幾款,
分別是i5-750、i7-860、i7-870等三款,其中i7方面支援HT技術。

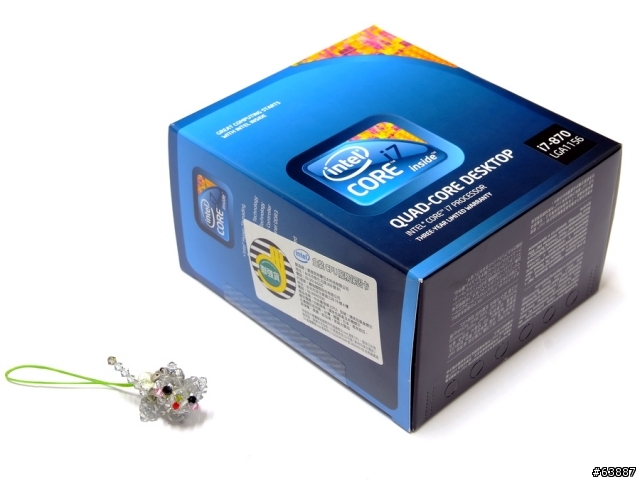

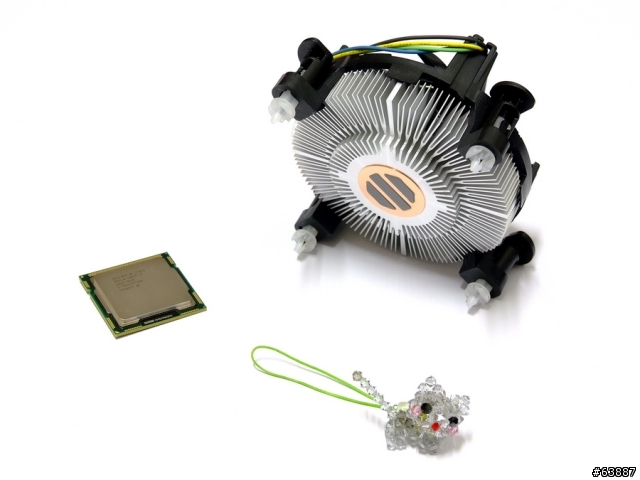

這篇的主角之一是市售代理商版本的LGA 1156,是目前最高階的處理器,
代號為Intel Core i7-870,時脈2.93GHz、L3 8MB。


Intel在四核CPU上都是搭配銅底的原廠Cooler,
不過對於有HT技術的i7來說,若是超頻使用是壓不太住的...


繼續回到GIGABYTE P55-UD6細部

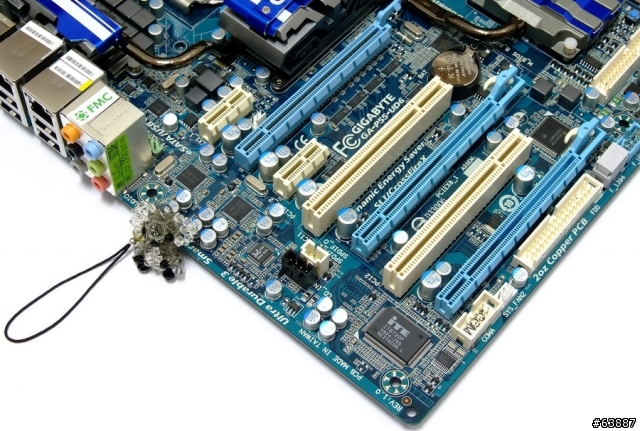

主機板左下方
3 X PCI-E (X16、X8、X4),支援CrossFire與SLI技術,頻寬為X8+X8
2 X PCI-E X1
2 X PCI
Realtek 8111D雙網路晶片,支援Teaming
Realtek ALC889A,支援7.1聲道與High Definition Audio/Dolby Home Theater技術。
PCB為MADE IN TAIWAN

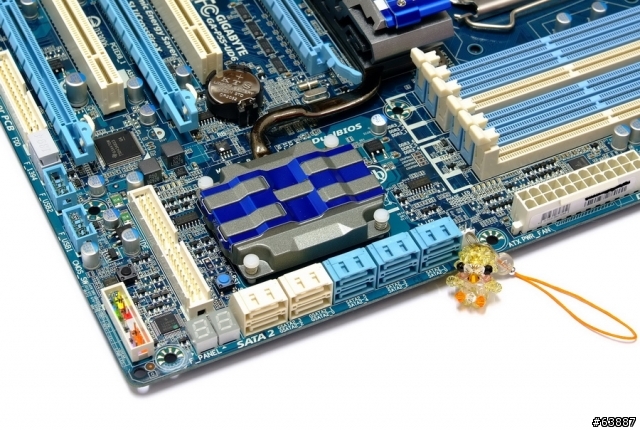

主機板右下方
6 X 藍色SATAII,支援 RAID 0, RAID 1, RAID 5及RAID 10
4 X 白色SATAII,支援 RAID 0, RAID 1 and JBOD
1 X IDE
Dual BIOS雙重保護,南橋位置為GIGABYTE SA與JMB362TA2的晶片
藍色按鈕為Reset,黑色按鈕為Clear CMOS功能,也有內建Debug LED

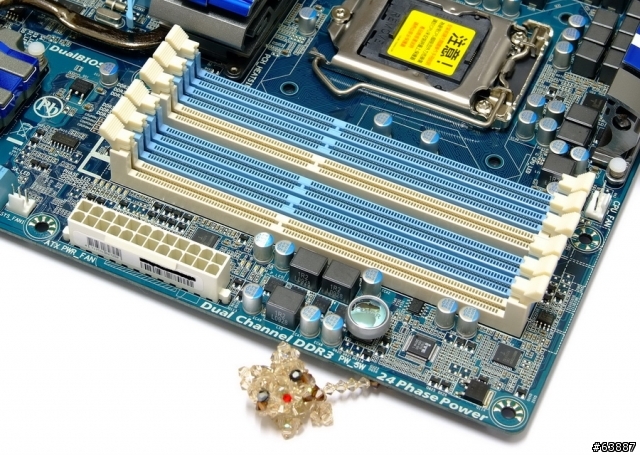

主機板右上
6 X DIMM DDR3,支援800/1066/1333/1600,最高DDR3容量可以支援到16GB
不同於其他P55的4 DIMM設計,UD6改用6 DIMM的插槽,增加搭配擴充性。
DDR3使用2相供電,旁邊為24-PIN電源輸入

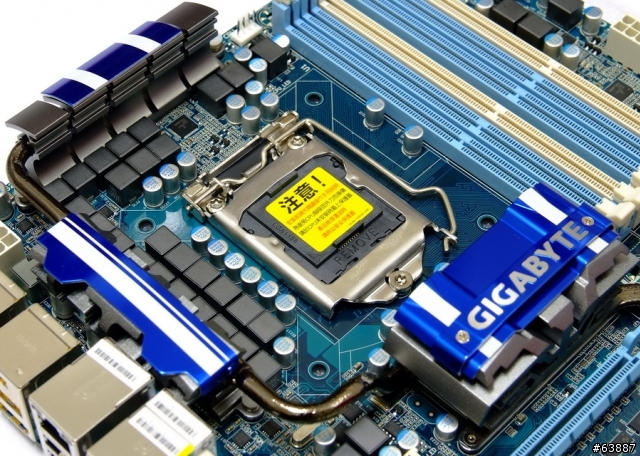

主機板左上
LGA 1156 CPU安裝處
UD6採用24相供電,為目前市場上相當高的規格
對於相數的高低,網路上也有相當多的討論,造成此設計有人認為好、有人認為不好
不過小弟認為只要做好節能的設計,如果可以依使用率來切換相數使用的話,多相數設計就還不錯。

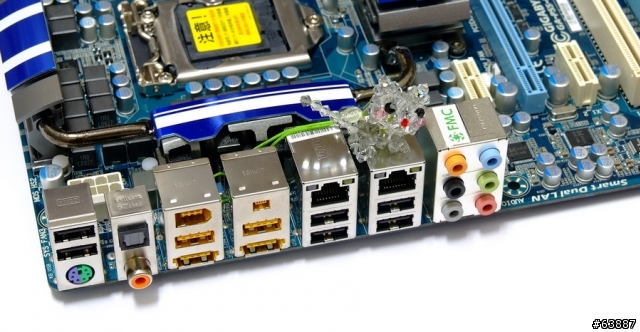

IO
8 X USB 2.0
2 X RJ-45網路孔
2 X eSATA/USB 2.0共用
1 X S/PDIF 光纖/同軸輸出
1 X 1394a

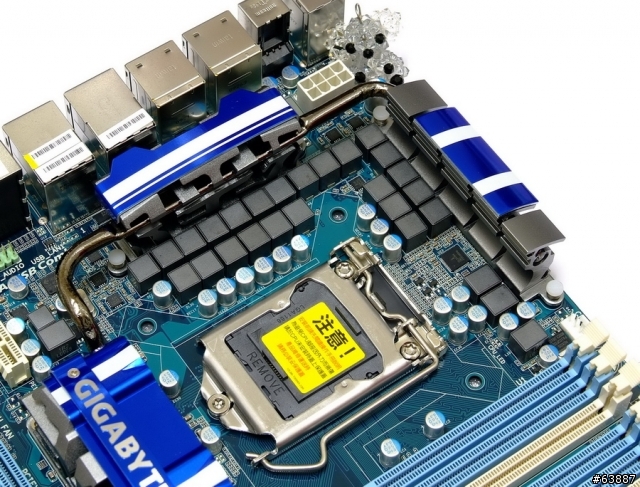

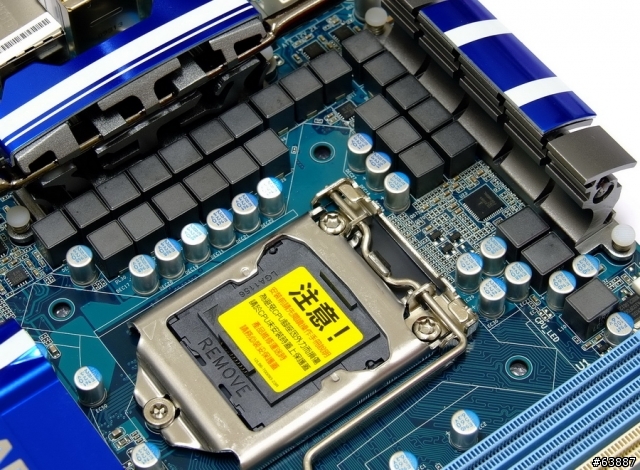

拉近距離觀看UD6這次的24相供電用料


供電熱導管設計

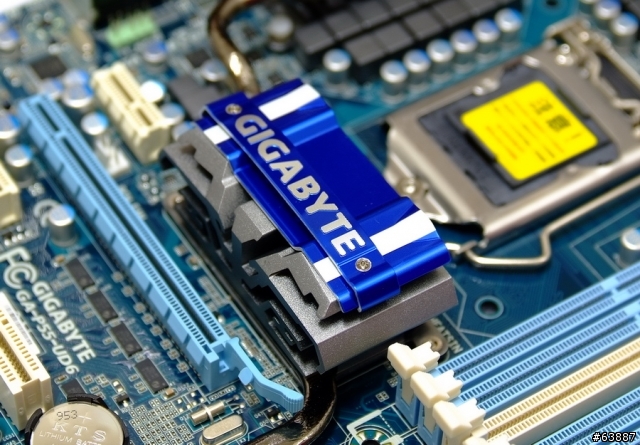

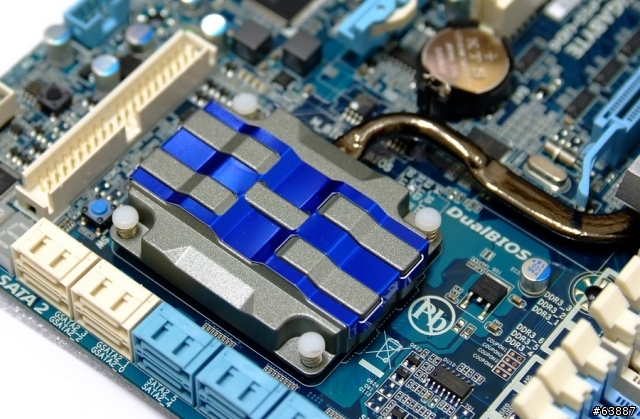

北橋P55的散熱與導管設計
單晶片設計的P55,除了變成CPU內建記憶體控制器外,也開始讓CPU負責PCI-E X16/X8的橋樑。


南橋散熱處

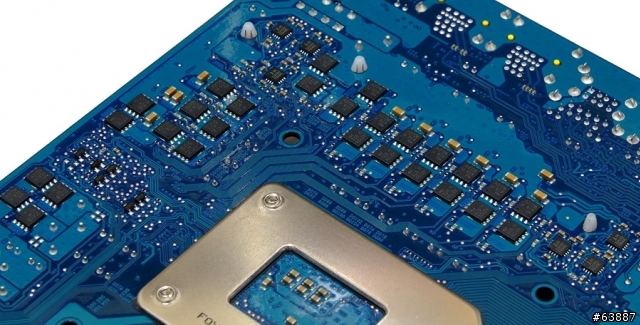

PCB背面的24相供電用料

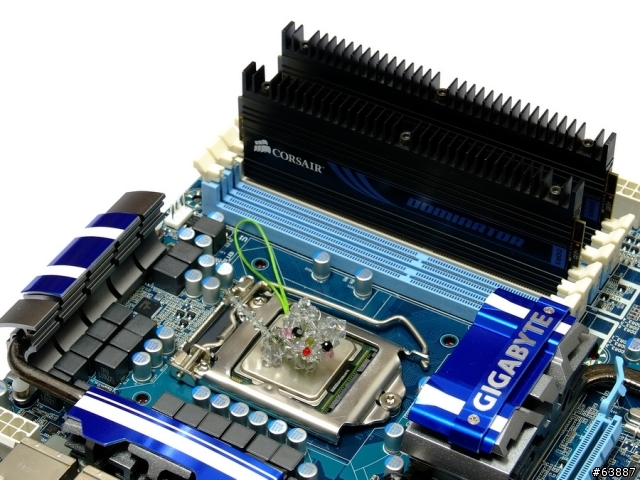

新架構因為記憶體控制器內建在CPU裡
所以安裝DDR3時,一般設計都是從第二組DIMM開始安裝
UD6比較特殊,需要從白色的DIMM先安裝才可以使用

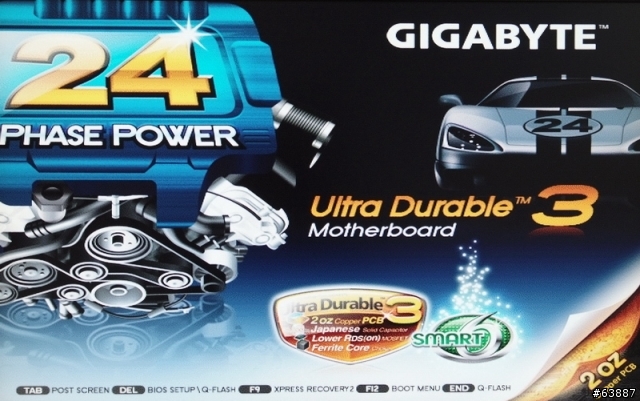

開機畫面

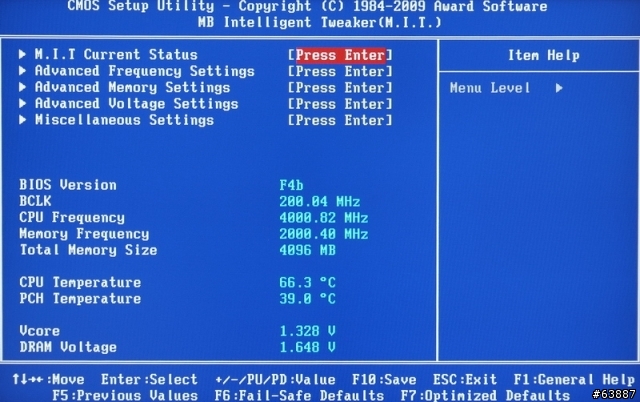

主要調效選單

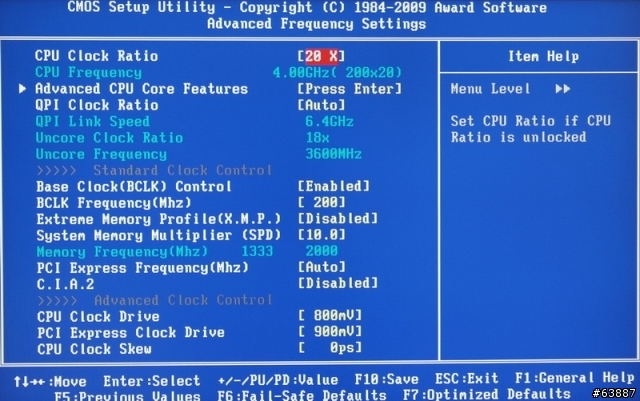

CPU外頻.倍頻與其他設定


CPU相關技術選項

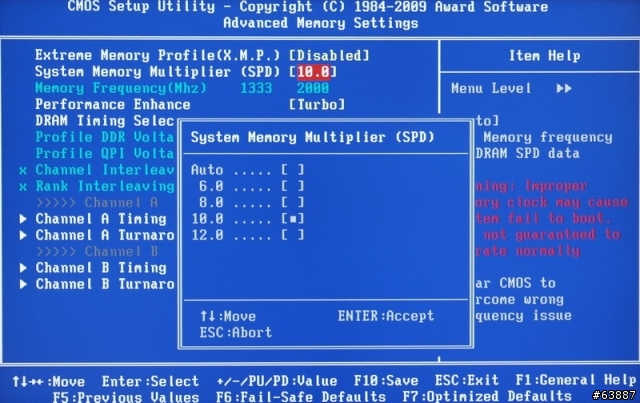

Memory設定頁面
比例有四種,若不超頻狀況下,選12.0就是運作133/1600

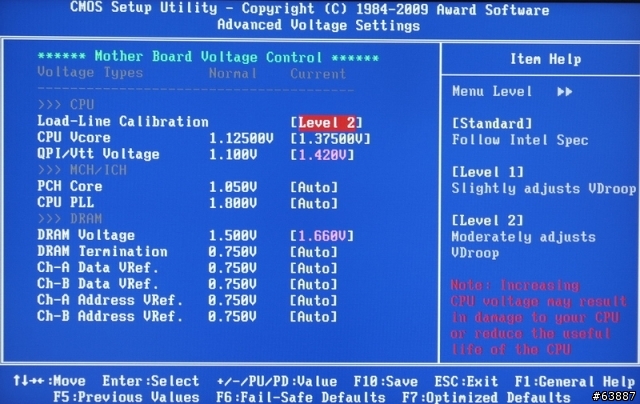

電壓頁面
Load-Line Calibration StandardLevel1/Level2
CPU Vcore 0.50000~1.90000V
QPI/Vtt Voltage 0.800~1.940V
PCH Core 0.850~2.080V
CPU PLL 1.500~2.580V
DRAM Voltage 1.300~2.600V

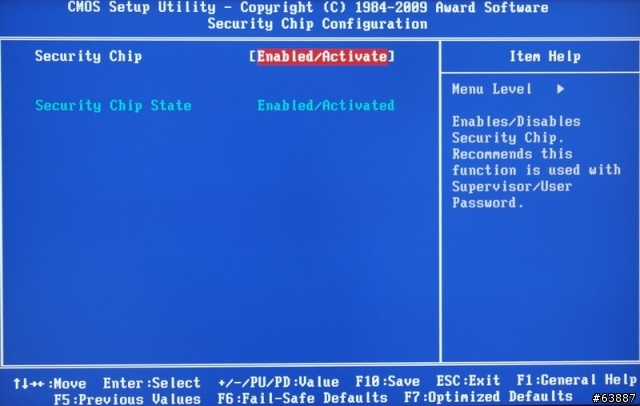

此處功能可以開啟SAMRT TPM

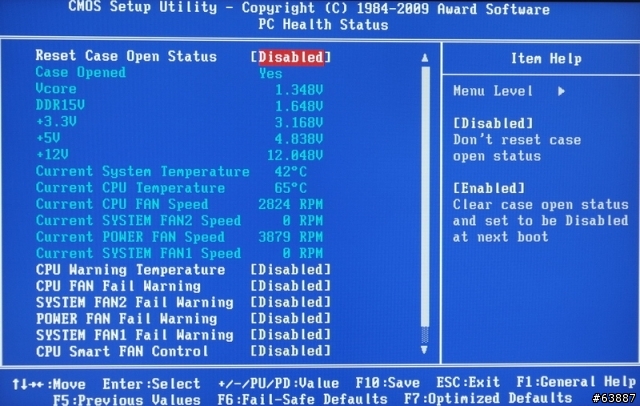

PC Health Status


UD6屬於高階產品的定位,在BIOS中電壓與選項範圍都非常豐富
以上是小弟使用200/2000穩定的設定,若有體質不錯或是類似硬體組合的消費者可以參考以上的設定值。

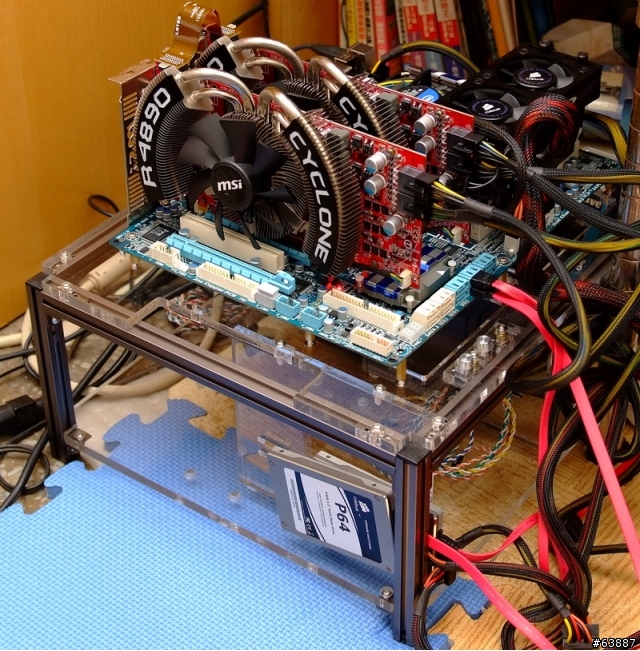

測試平台
CPU: Intel Core i7-870
MB: GIGABYTE P55-UD6
DRAM: CORSAIR Dominator 2GBX2 DDR3 1866C9D
VGA: MSI R4890 CYCLONE DDR5 1GB CrossFireX
HD: CORSAIR CMFSSD-64GB2D (RAID 0)
POWER: Antec TruePower New TP-750
Cooler: Intel Cooler

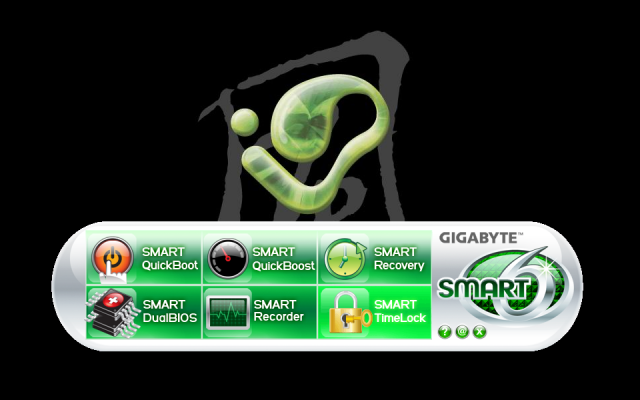

GIGABYTE最新版本的OS軟體-Smart6
有快速開機、超頻、備份、密碼及重要日期提醒、監控及保密和電腦使用時間控制等多功能合一。

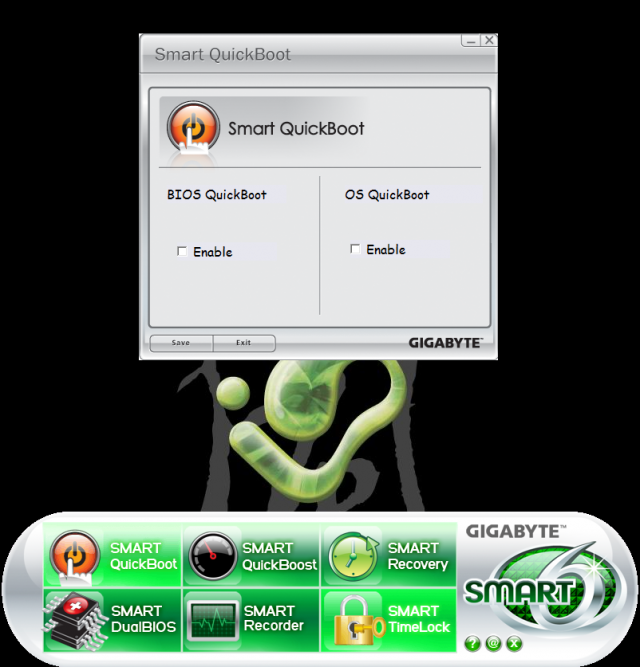

QuickBoot,分為BIOS與OS兩種

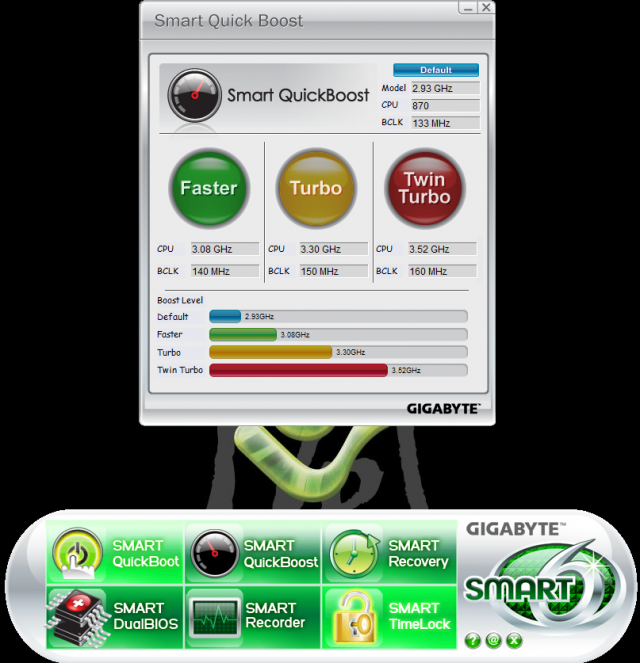

可以預設幾種超頻模式使用,增加系統效能

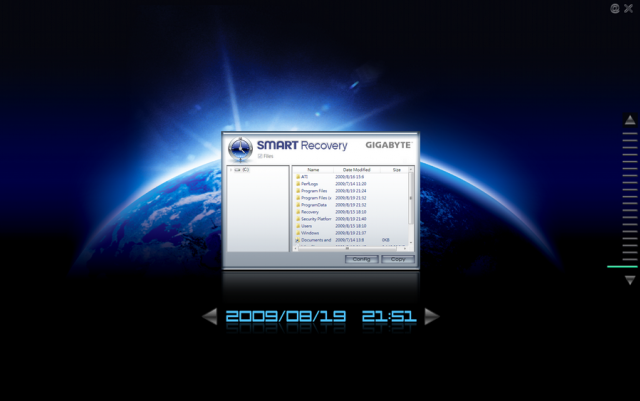

Recovery畫面

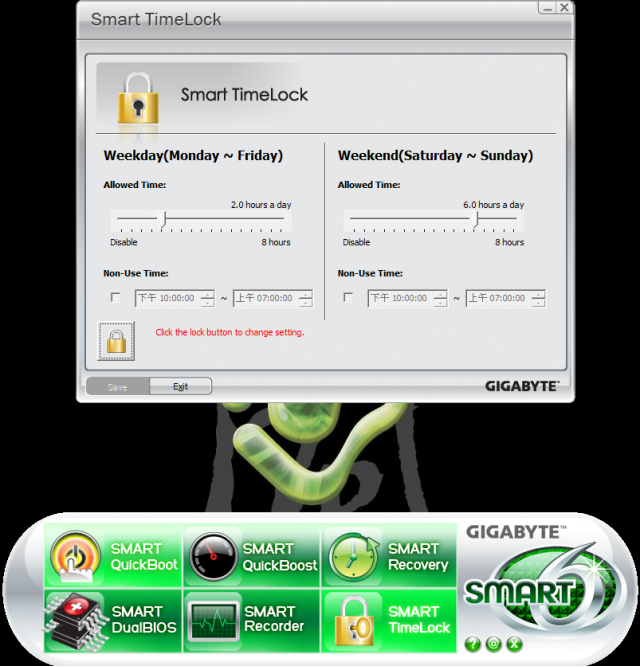

設定電腦可以使用的時間,一般用在家裡有兒童會使用的狀況下

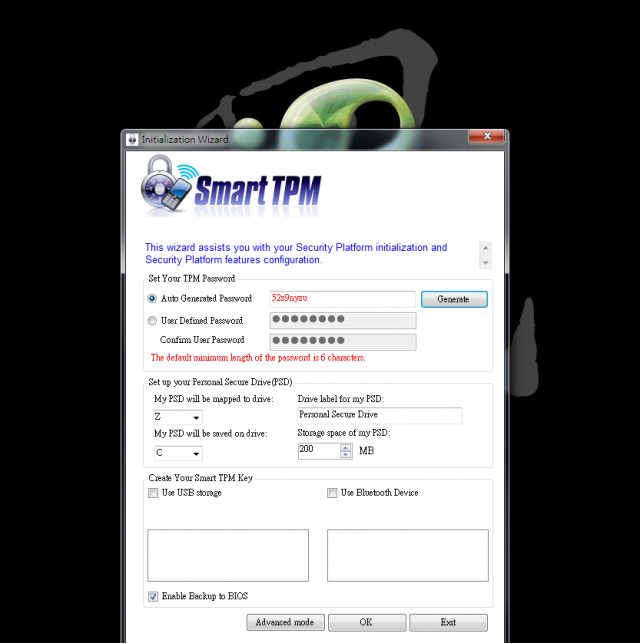

Smart TPM另一種新式軟體,可以使用藍芽手機來開啟一個加密磁區,可以進而用開關控制


可以看到GIGABYTE這次除了在硬體用料與BIOS下更多功夫外
在軟體方面也提供更多方便的軟體來搭配自家的P55,讓使用者的PC擁有更多更方便的功能。

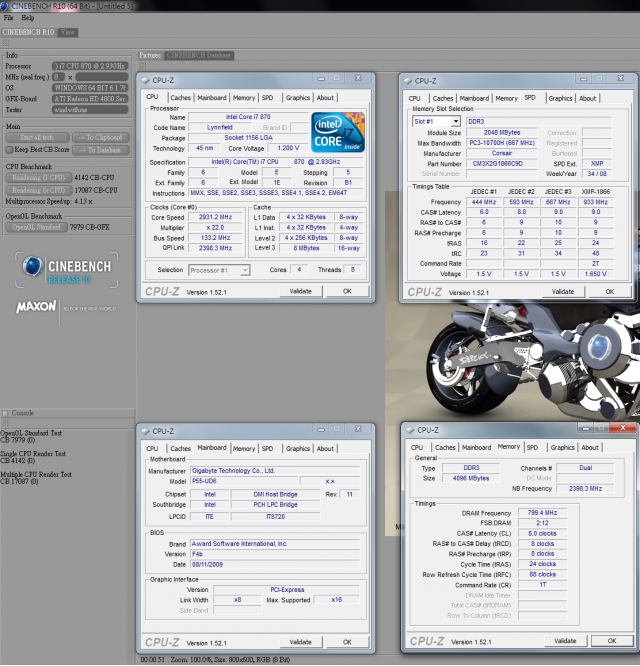

效能測試
CPU預設時脈 133 X 22=> 2931MHz
DRAM DDR3 1600 CL8 8-8-24 1T
Turbo Boost Tech關閉

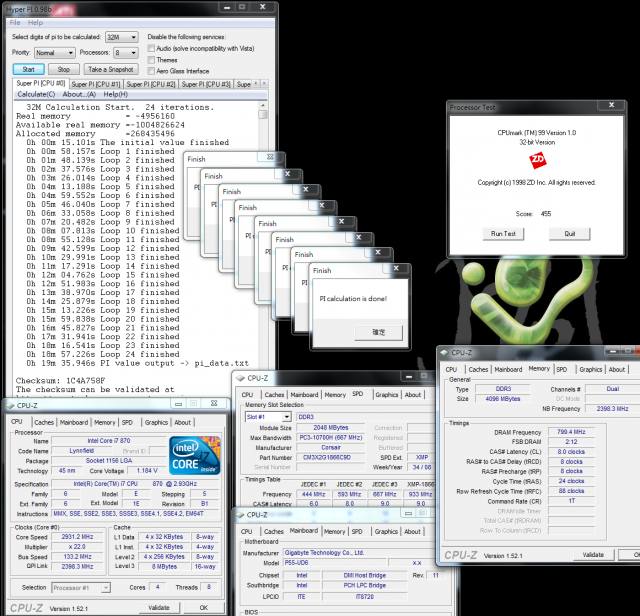

Hyper 8 X PI 32M=> 19m 35.946s
CPUMARK 99=> 455

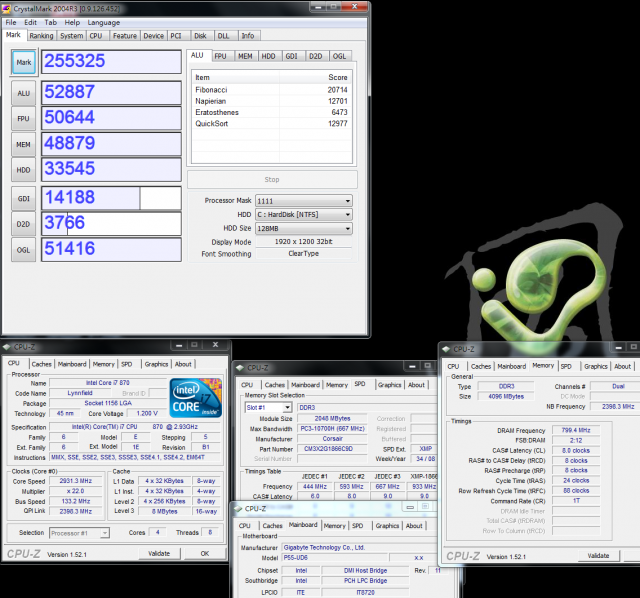

CrystalMark 2004R3


CINEBENCH R10
1 CPU=> 4142
x CPU=> 17087

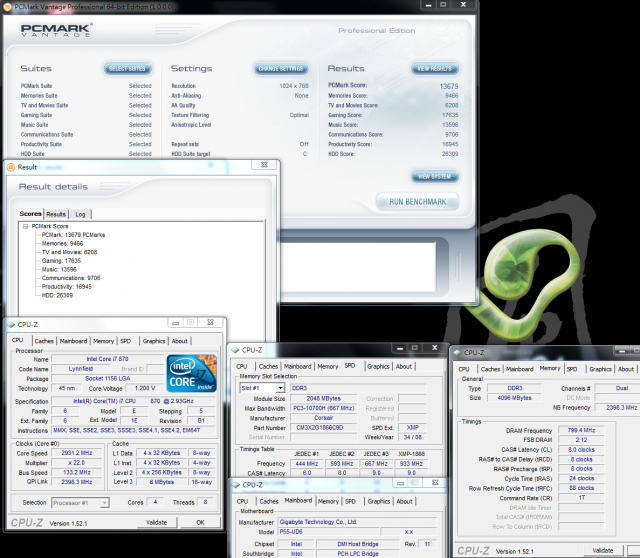

PCMark Vantage=> 13679

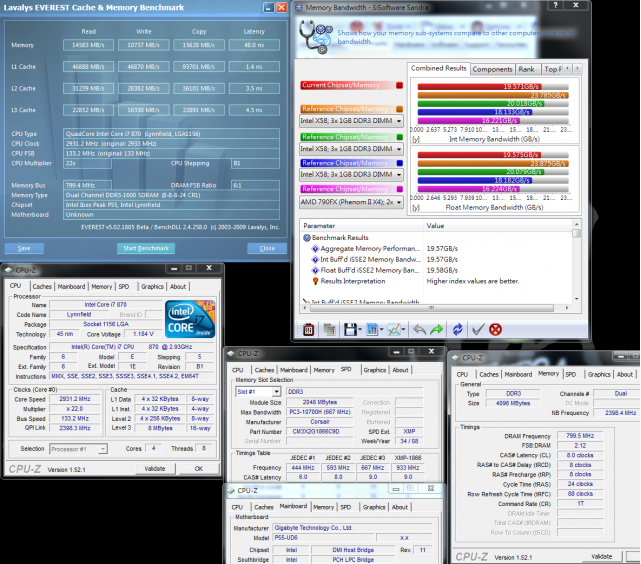

DDR3 1600 CL8 8-8-24 1T
Sandra Memory Bandwidth-19571MB/s
EVEREST Memory Read-14583MB/s

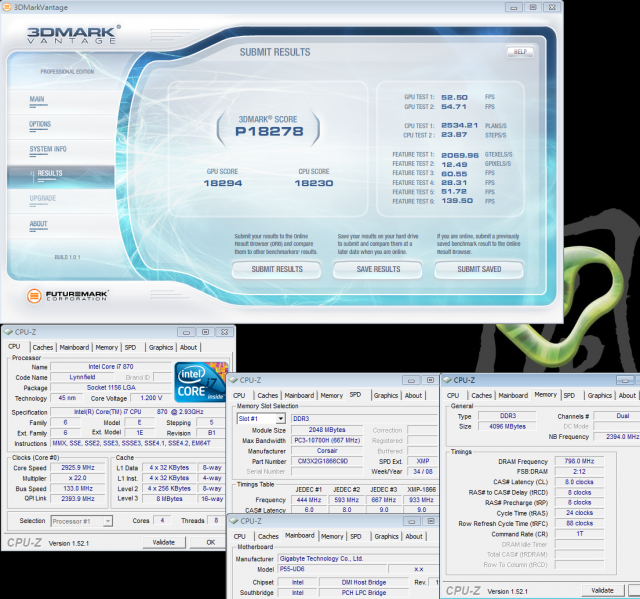

MSI 4890 CorssFireX
3DMARK VANTAGE 18278


搭配i7-870 2.93GHz開啟HT模擬八核心的效能,也是現在LGA 1156最高等級的效能搭配
LGA 1156的DDR3雙通道效能也比舊平台的LGA 775高上30%以上,歸功於記憶體控制器內建在CPU中達成的效果。

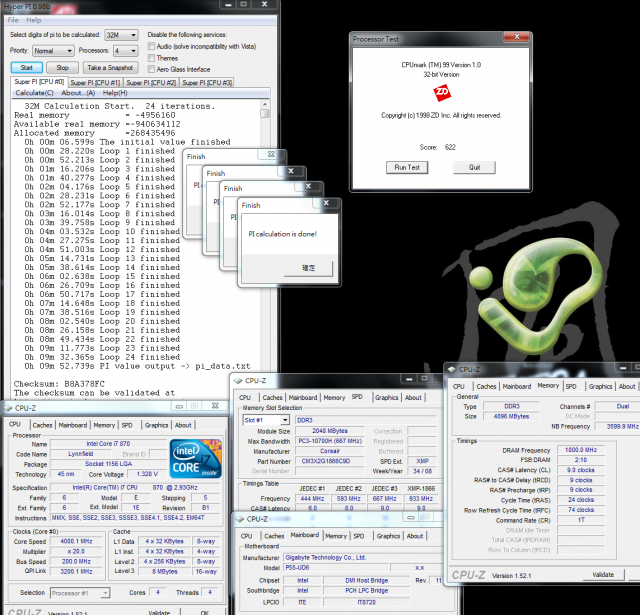

超頻測試
CPU預設時脈 200 X 20=> 4000MHz
DRAM DDR3 2000 CL9 9-9-24 1T 1.66V
CPU Multi-Threading關閉

Hyper 4 X PI 32M=> 9m 52.739s
CPUMARK 99=> 622

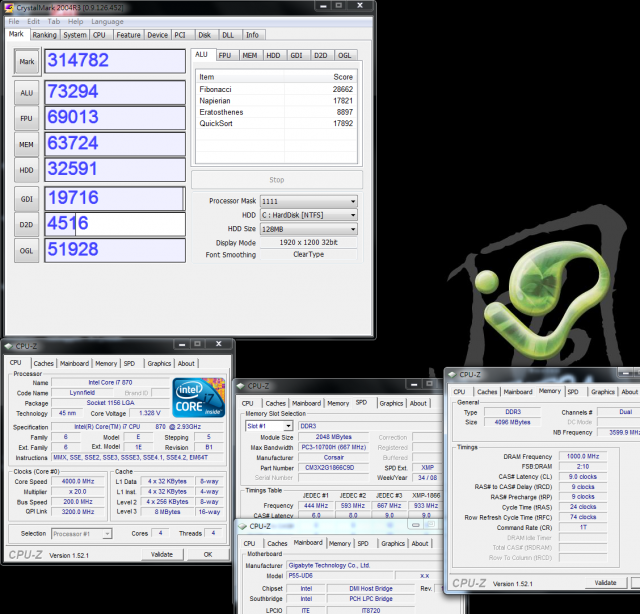

CrystalMark 2004R3

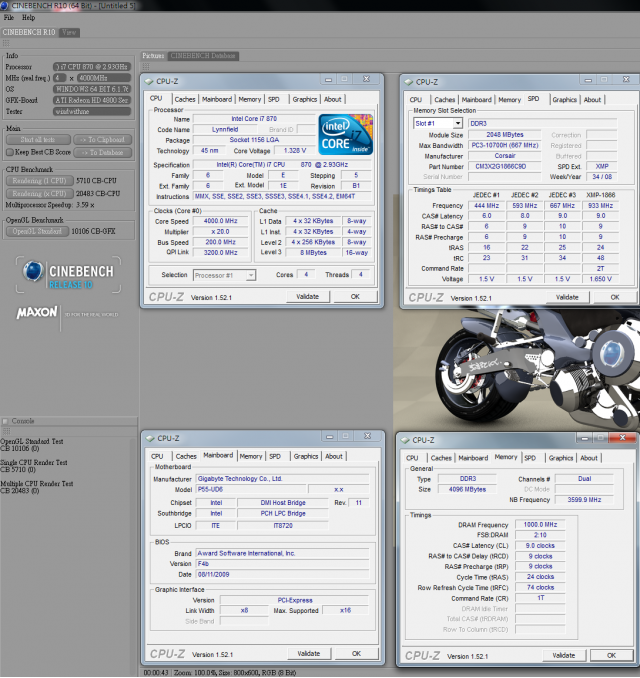

CINEBENCH R10
1 CPU=> 5710
x CPU=> 20483

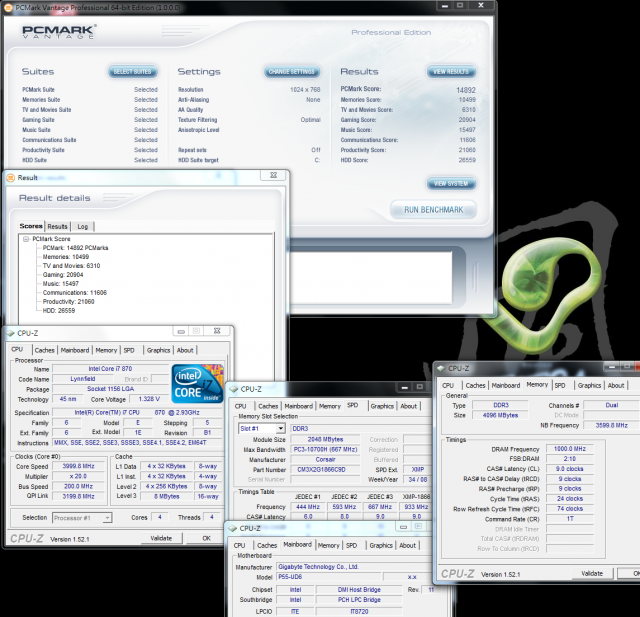

PCMark Vantage=> 14892

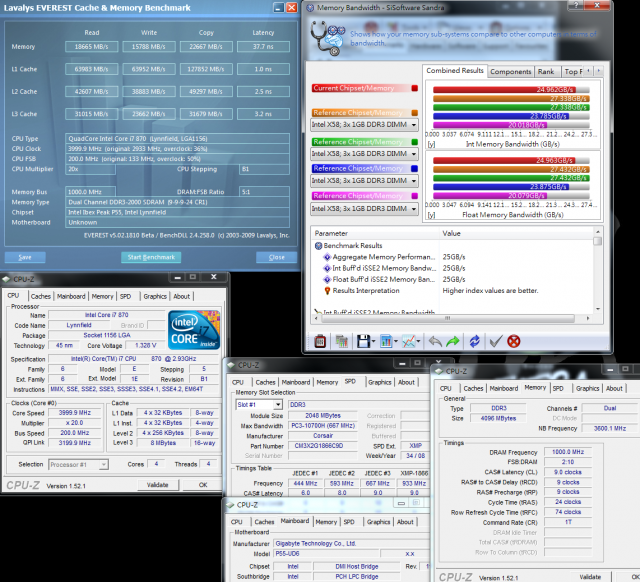

DDR3 2000 CL9 9-9-24 1T
Sandra Memory Bandwidth-24962MB/s
EVEREST Memory Read-18665MB/s


MSI 4890 CorssFireX

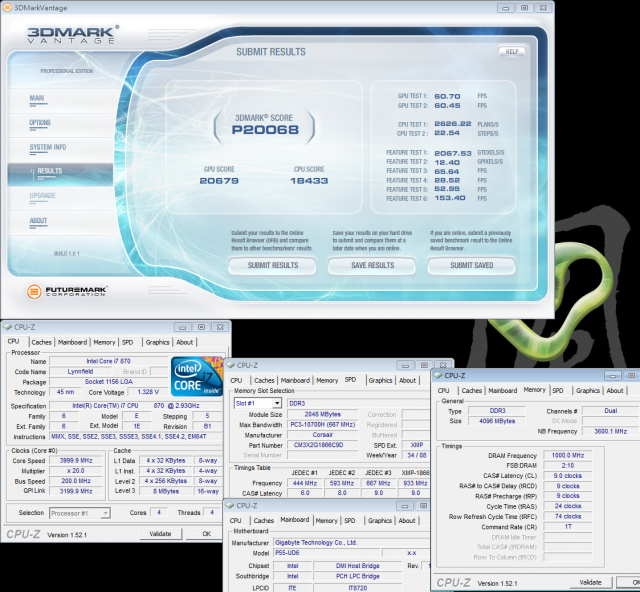

3DMARK VANTAGE 20068


目前能搭配的只有一款原廠Cooler,在超頻到4GHz時,會造成CPU溫度壓不下去
所以必須先關掉HT的功能,才能穩定跑完4GHz的測試,日後若有其他高階Cooler時,小弟會再做更進一步的超頻測試
200/2000外頻穩定不需要太多的設定,電壓也不用拉到太高,在以往經驗看來,P55的超頻能力不會比X58遜色。

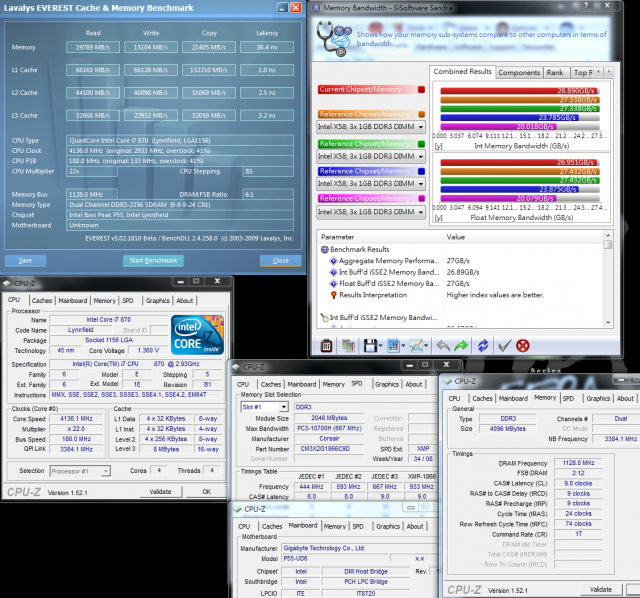

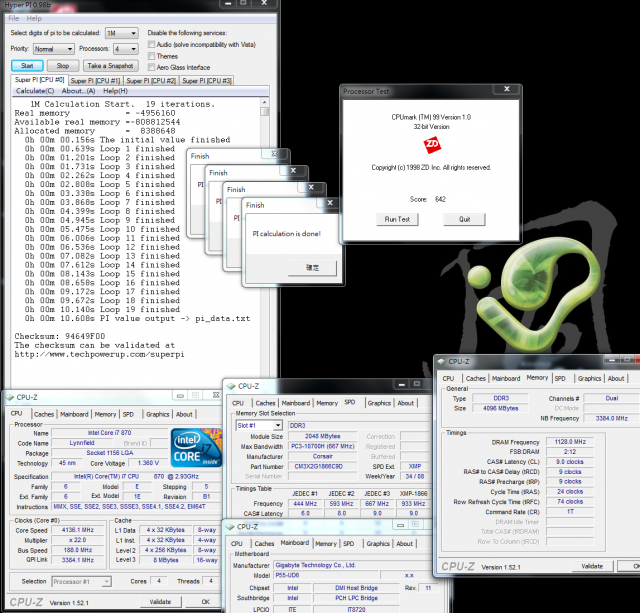

最後再把CPU/DDR3拉到更高的時脈
CPU 188 X 22=> 4136MHz
Hyper 4 X PI 1M=> 10.608s
CPUMARK 99=> 642


DDR3 2256 CL9 9-9-24 1T
Sandra Memory Bandwidth-26890MB/s
EVEREST Memory Read-19789MB/s


用原廠Cooler也可以達到4.1GHz以上的水準,CPU超頻範圍還算優秀
不過因為原廠Cooler散熱能力不夠的問題,超過3.8G以上跑全速的話,很容易超過90度的高溫
DDR3方面,因為只需要跑雙通道,DDR3時脈會比三通道的i7較好拉高一些


GIGABYTE GA-P55-UD6
優點
1.GIGABYTE高階的P55產品,外包裝與整體產品用料都有高水準
2.高階24相供電,搭配DES節能技術可以有效運用高相數的負載率
3.搭配2oz PCB用料,全日系固態電容,除錯燈號,內建Power/Reset//Clear CMOS按鈕
4.P55同時支援ATI CrossFireX與Nvidia SLI兩大VGA陣容
5.BIOS選項豐富,電壓範圍高,CPU/DDR3超頻能力優秀
6.內建10個SATAII,IO處擴充性也高,USB高達八個、USB/eSATA共用也有兩個

缺點
1.高階P55的UD6,在市場價位上,會使一般消費者比較難接受
2.剛上市的新架構,能購買的CPU種類較少,只有i7-860與i5-750兩種的C/P值較高



效能比 ★★★★★★★★★☆
用料比 ★★★★★★★★★☆
規格比 ★★★★★★★★★★
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★☆☆☆

因為初期LGA 1156平台是在中階以上、高階以下的定位
所以在LGA 1336 CPU+MB相對於LGA 1156 CPU+MB組合價位來看
落差並不會太多,除非搭配沒有HT的i5-750,才可能把這兩個平台的價差拉開100~150美金左右。

否則現在幾款市面上的P55主機板,基本上都是台幣5000~9000元左右的水準,折合美金約150~275元
反觀推出超過10個月的X58主機板,價位大部分在台幣6500~10000元左右,折合美金約200~300元
在主機板價格方面,剛推出的P55還屬於略為高價的市場定位,但未來應該會有更低價位的P55產品推出
等到入門P55大量上市的那時候,才可以較大幅度拉開這兩個平台的價位差別。

未來在LGA 1156平台有更多系列的CPU要推出,會有更多種類的i5/i7 CPU產品
或是更低一階的i3 CPU也將支援LGA 1156腳位,擁有Core i7技術的雙核心CPU,將會更加讓這個平台平民化。
此外GIGABYTE也將推出一系列代號為UD3/UD4/UD6的P55主機板,估算數量會高達10款以上
目前LGA 1156的平台是先走中高階位的路線,未來有更多CPU與更多種類的P55會在市場上競爭
讓我們期待新架構的LGA 1156平台走向中低階市場,讓消費者可以有更多平價的新選擇 :)
