今年的9/8就是Intel發表新中階平台LGA 1156腳位的日子,
自從去年底LGA 1366腳位的高階Core i7新架構上市後,消費者也一直在期待高階以下的新平檯面世。
LGA 1156在MB晶片使用P55單晶片設計,這也是Intel先前蠻少見的設計,
CPU方面以Core i7為架構,目前先推出有HT的Core i7 8XX系列與沒有HT的Core i5 7XX系列,
基本上LGA 1156的Core i7 8XX與LGA 1336的Core i7 9XX系列是相同的技術與規格,差別只在時脈的高低而已。

P55也是目前各家MB廠的主力產品,在網路上或其他地方也可以看到許多相關的產品資訊,
未來半年內,應該會與X58模式一樣,各家MB廠都會推出很多版本的P55供消費者來選擇,
以初期市場上的價位來看,P55入門約台幣5000元,中階約5000~7000元,高階約7000~9000元來分類。

此回的主角是BIOSTAR TPOWER I55,這個品牌對於台灣的消費者來說會比較陌生,
還記得去年BIOSTAR的P45產品,因為超頻能力高,在當時網路上相當轟動,
不過後來在X58沉寂了一段時間,不知道這次BIOSTAR的P55表現會如何?

首先看到產品外包裝,以金色為主要配色,
第一眼看到的感覺是非常地金色...有點要跳電音三太子的FU?!

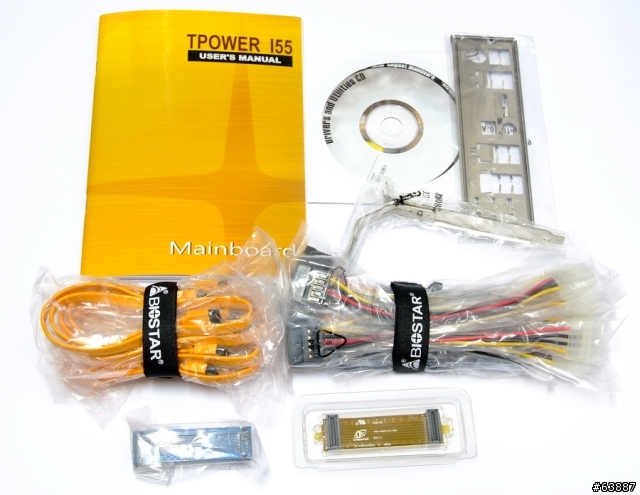

內附的配件
說明書、驅動軟體CD、SATA與電源線材、IO檔板、SLI/CF橋接器
BIOSTAR在線材份量都較多,感覺上很夠使用,但個人不理解的是為何附那麼多條4PIN轉SATA電源線。

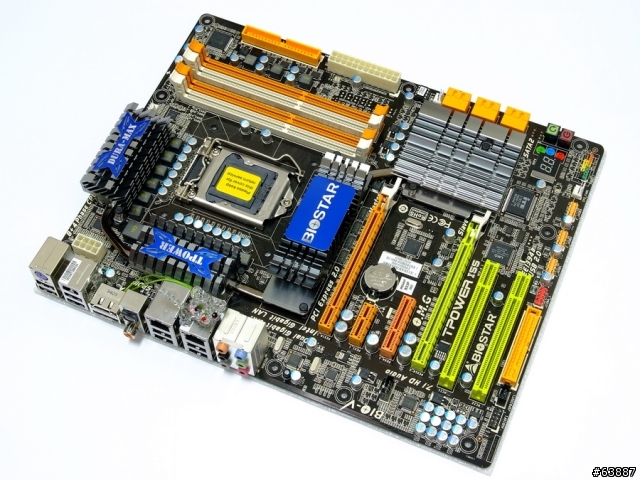

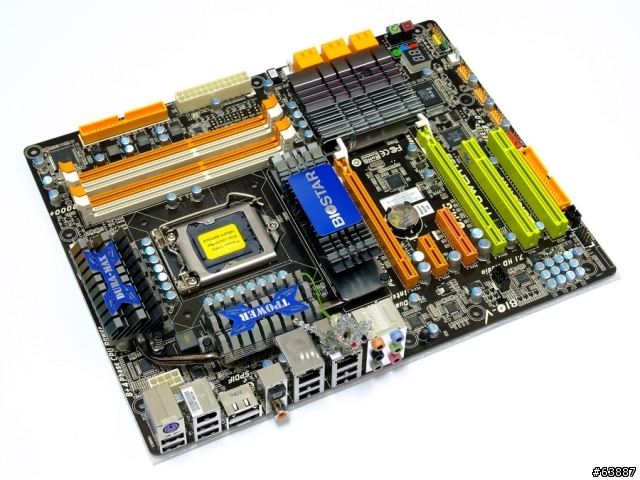

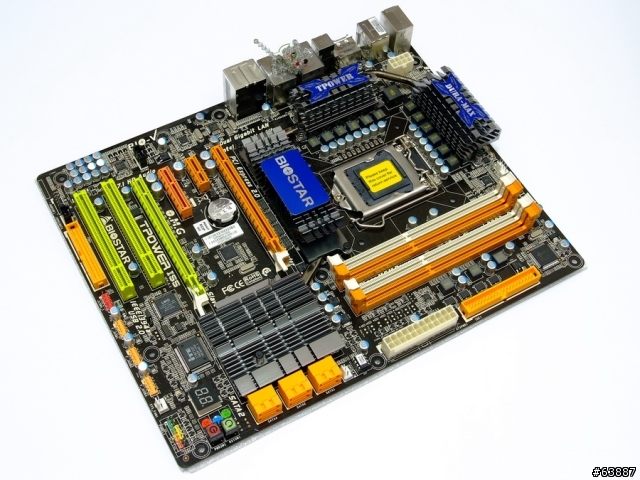

BIOSTAR TPOWER I55本體

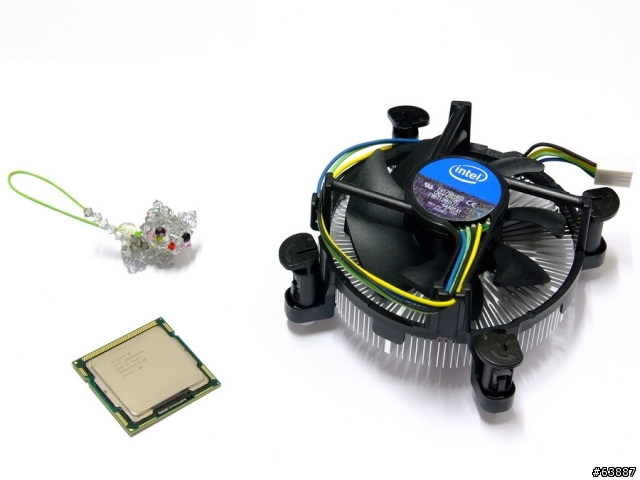

搭配的CPU為Intel Core i5 750,時脈為2.66GHz,沒有支援HT技術
也是目前LGA 1156最入門的CPU,價位約台幣6600元,美金200元

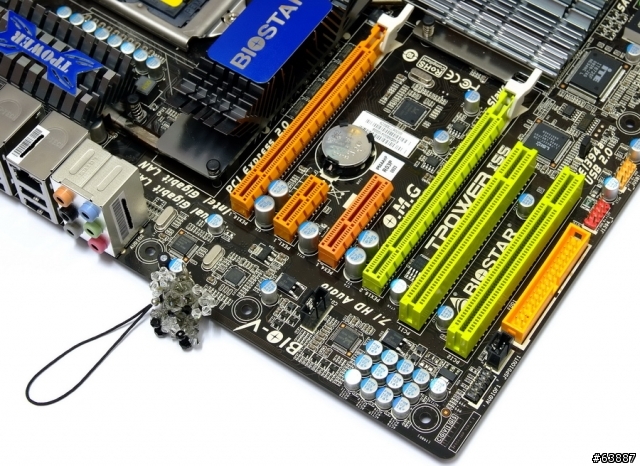

主機板左下
2 X PCIE X16(支援ATI CrossFireX與Nvidia SLI技術,頻寬為X8+X8)
1 X PCI-E X4
2 X PCI-E X1
2 X PCI
雙網路Inetl 82578/Realtek RTL8111DL,支援2Gb LAN Teaming
音效晶片為ALC888S,支援HD音效,最高可達7.1聲道

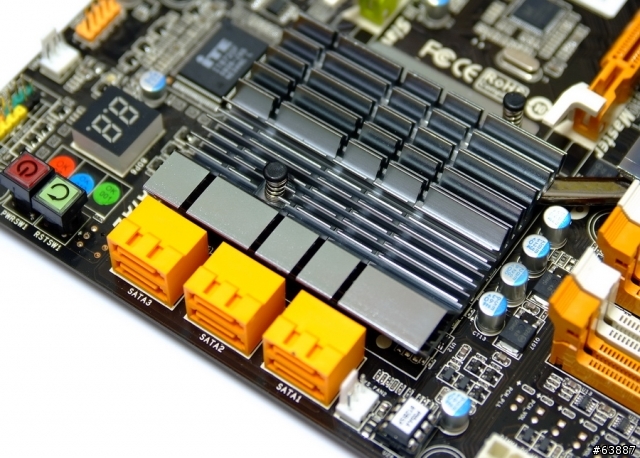

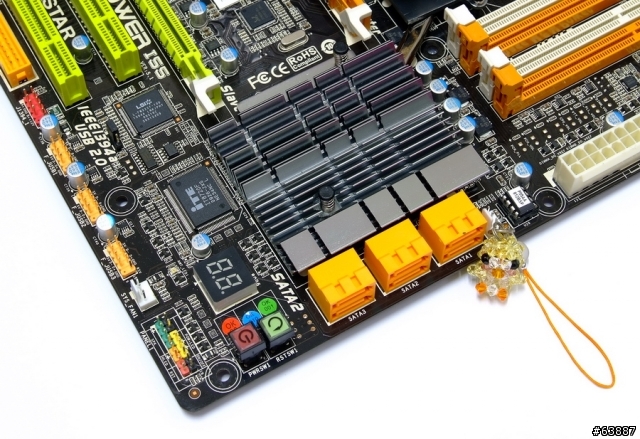

主機板右下
6 X SATAII(P55提供,支援RAID 0, RAID 1, RAID 0+1 and RAID 5)
Power/Reset按鈕與除錯燈號,1394a使用LSI晶片

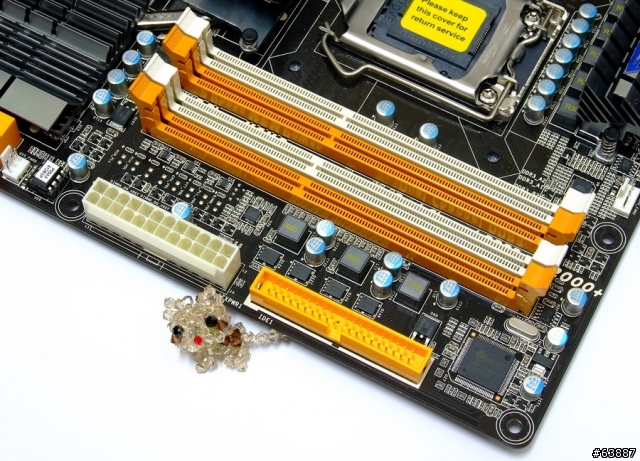

主機板右上
4 X DIMM DDR3,支援800/1066/1333/1600/2000+
其中1600是要使用Core i7才會有的選項,2000+是需要在超頻狀況下才可達成
1 X IDE
24PIN 電源輸入,DDR3使用2phase供電


供電方面使用8 phase CPU Power,4 phase CPU NB

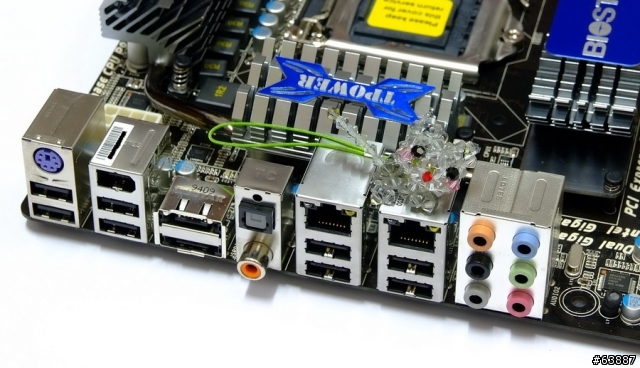

IO
8 X USB 2.0
2 X eSATA
2 X Gigabit LAN(支援Teaming功能)
1 X 1394a

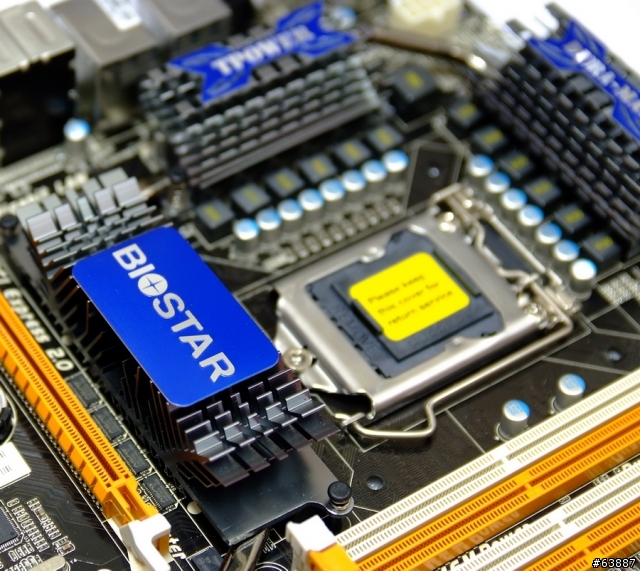

北橋位置沒有任何晶片,此處的散熱片主要是提升整個熱導管散熱面積


南橋位置就是P55晶片,使用面積較大的散熱片

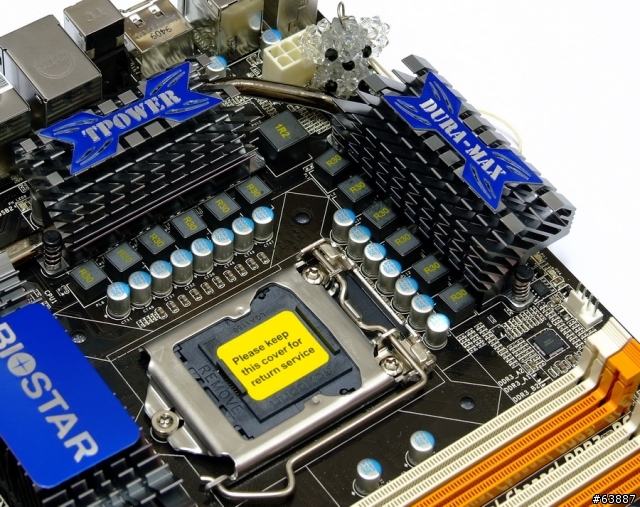

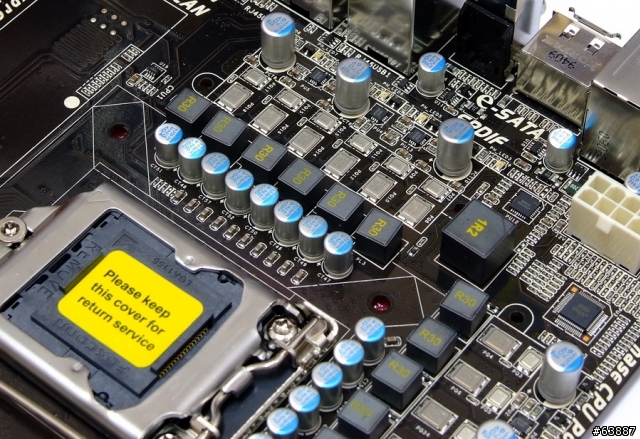

CPU供電採用Direct phase設計,成本與品質都較一般材料高

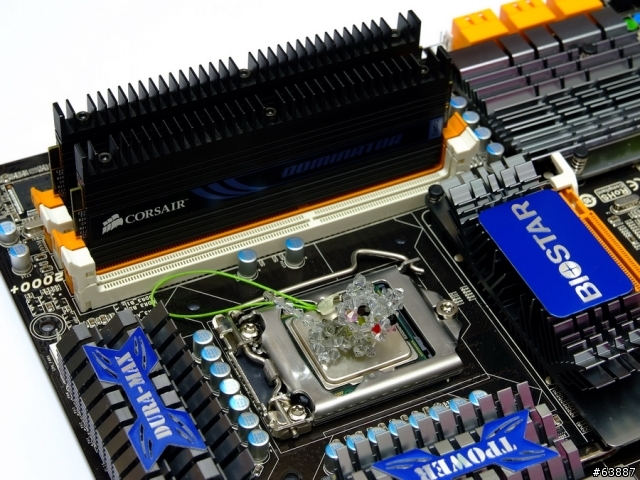

LGA 1336/LGA 1156都必須先安裝第二組DIMM才可以開機使用
將記憶體控制器內建在CPU中的設計,對於DIMM的定位也不同以往

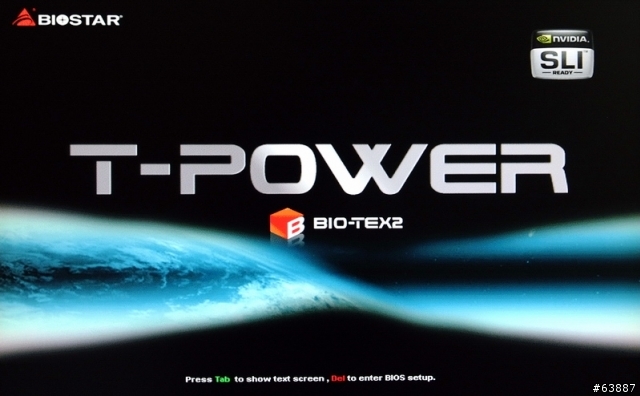

開機畫面,強調SLI支援性

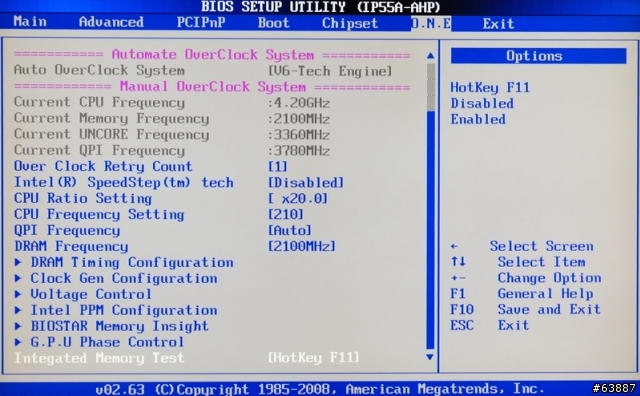

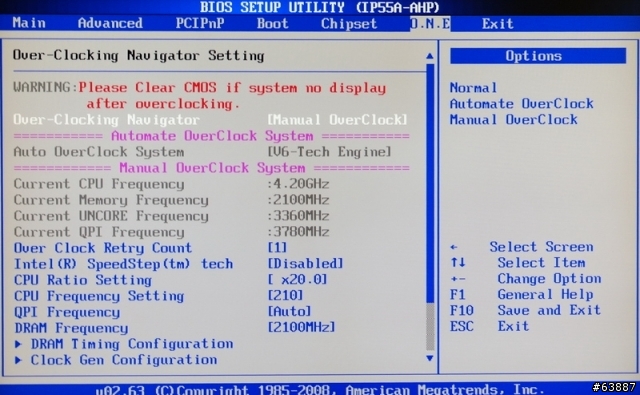

超頻調效主頁面




DDR3參數設定頁面

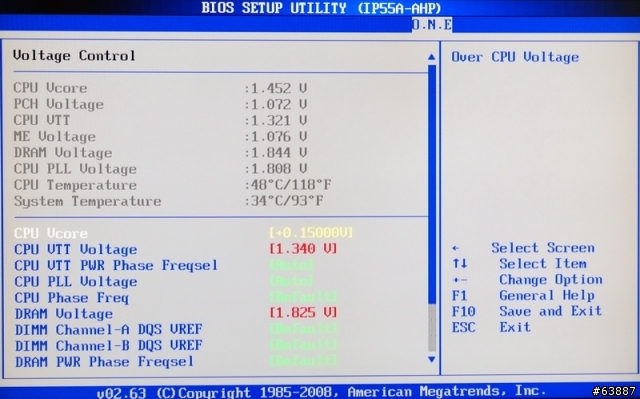

電壓頁面
CPU Vcore +0.00625~0.78750V
CPU VTT Voltage 1.100~2.030V
CPU PLL Voltage 1.800~2.730V
DRAM Voltage 1.600~2.530V
PCH Voltage 1.100~2.030V

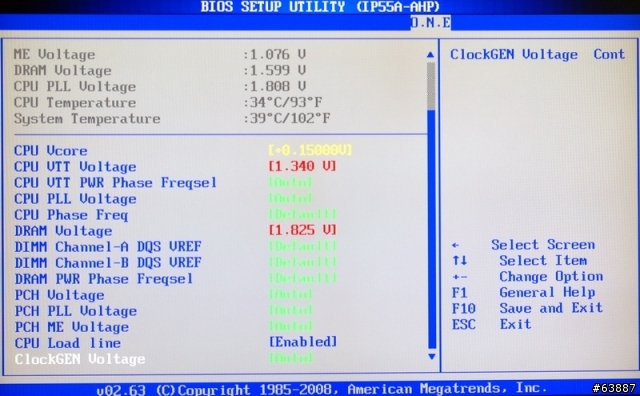

CPU Load Line關閉可以降低CPU掉壓的狀況

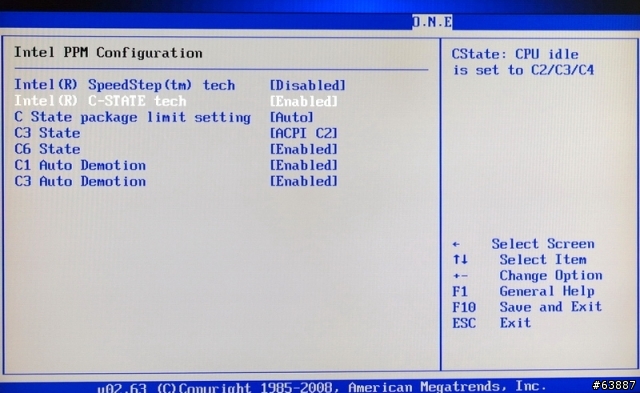

Intel PPM設定頁面

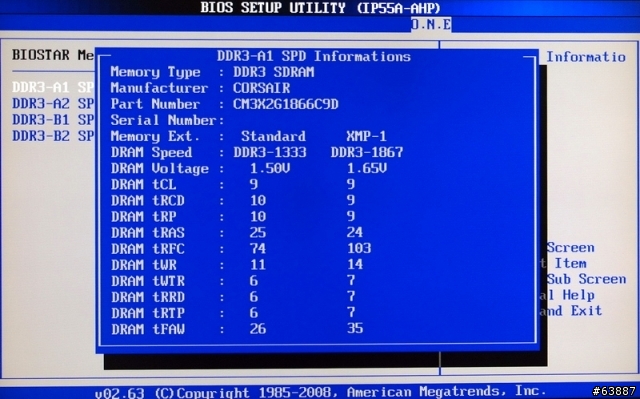

此功能可以在BIOS下直接看到DRAM的SPD資料


DDR3除頻選項,如果CPU為133MHz不超頻狀況下
i5會有800/1066/1333三個選項,i7會有800/1066/1333/1600四個選項

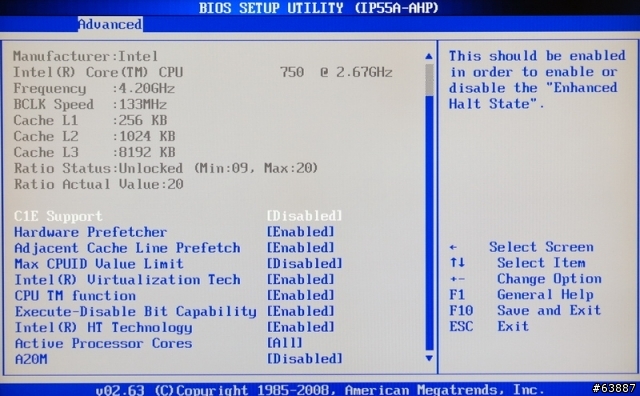

CPU資訊與其他相關技術功能

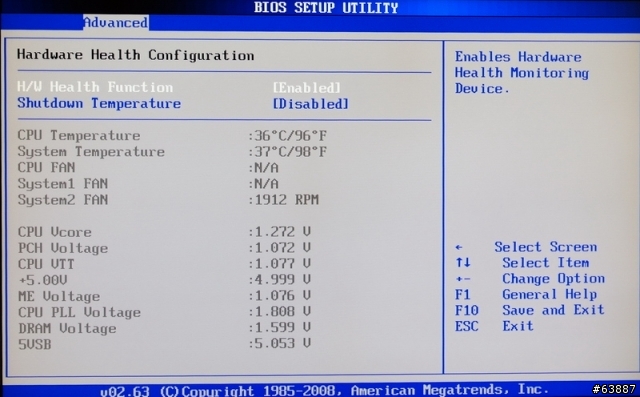

Hardware Health


LGA 1156拉高CPU外頻來達到超頻的目的,最主要是要調整VTT Voltage的選項
因為記憶體控制器內建在CPU,所以這方面會依CPU體質而有電壓高低的落差
以上是小弟使用的設定值,CPU/DDR3為210/2100穩定的BIOS參數
因為CPU、DDR3體質、環境或散熱狀況不同,所產生的時脈或電壓則需要再做上下幅度的調整。
但至少這是小弟花了幾天調出來的設定,希望對於超頻有興趣的消費者有所幫助 :)

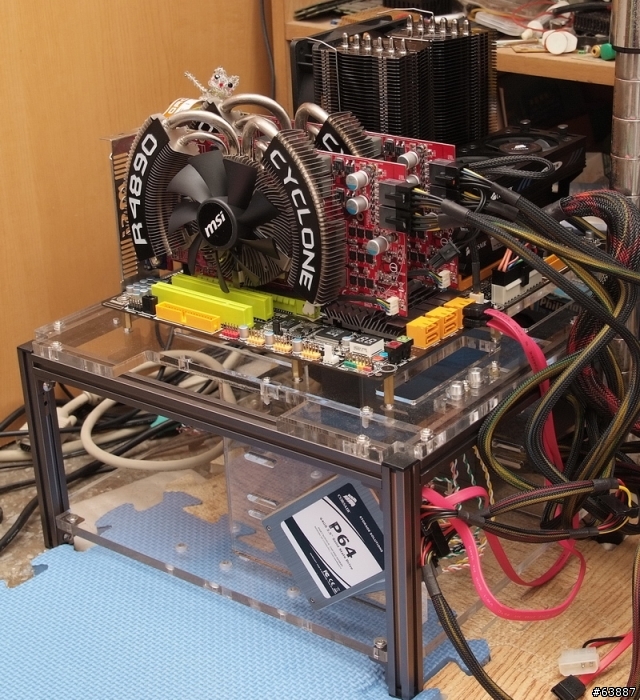

測試平台
CPU: Intel Core i5-750
MB: BIOSTAR TPOWER I55
DRAM: CORSAIR Dominator 2GBX2 DDR3 1866C9D
VGA: MSI R4890 CYCLONE DDR5 1GB CrossFireX
HD: CORSAIR CMFSSD-64GB2D (RAID 0)
POWER: Antec TruePower New TP-750
Cooler: Mega Shadow(Deluxe Edition)

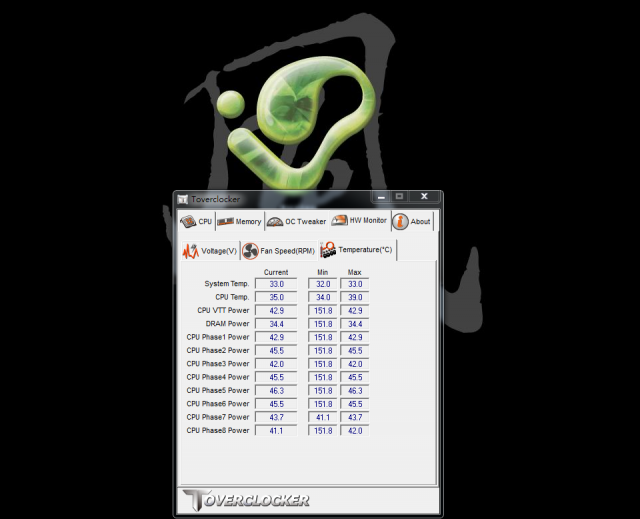

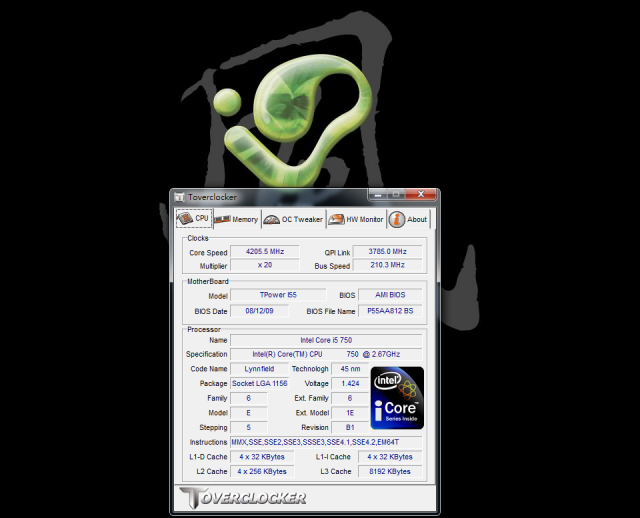

BIOSTAR專用軟體Toverclocker
功能有些類似CPUZ,但是有更詳細的功能做為搭配

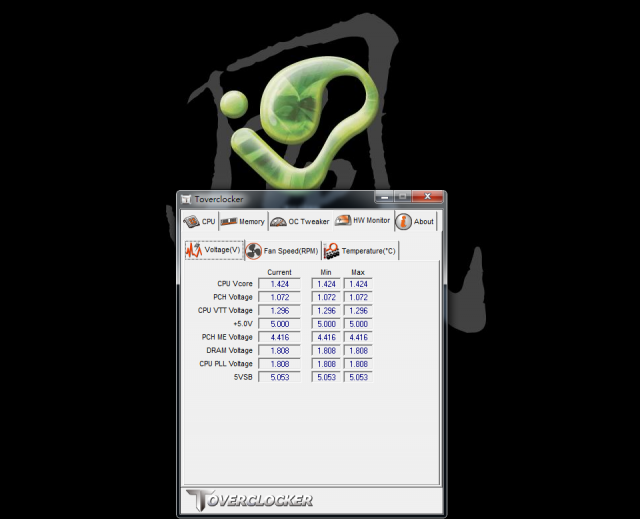

此處可以直接看到系統電壓


也可以看到供電處溫度



目前LGA 1156的CPU,使用原廠散熱器超頻到3.6G以上,全速運作時很容易超過99度
所以如果要超頻的話,建議還是另外購買等級較高的散熱器會比較恰當

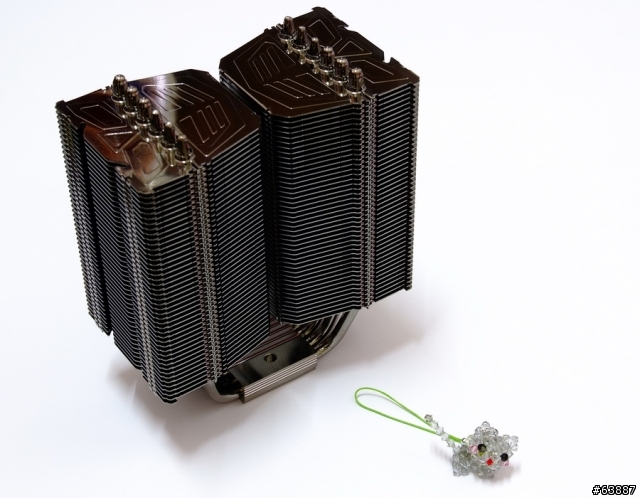

測試中使用PROLIMATECH新款的Mega Shadow Deluxe Edition


黑化版本,加上有支援最新的LGA 1156扣具,是目前空冷中散熱能力數一數二的產品

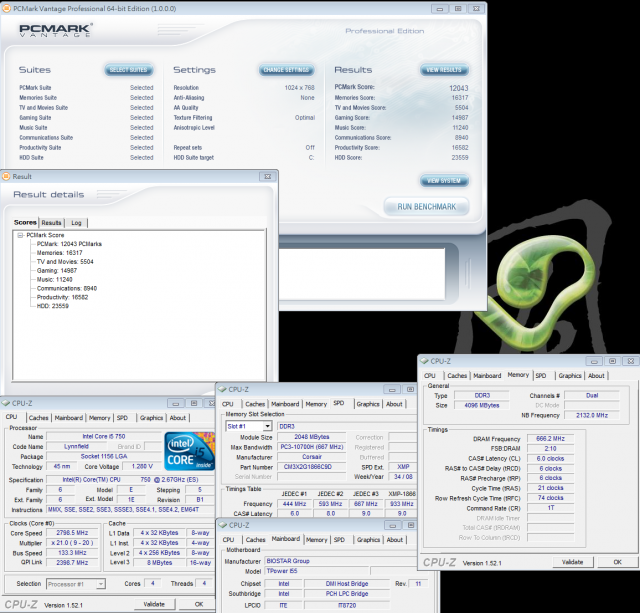

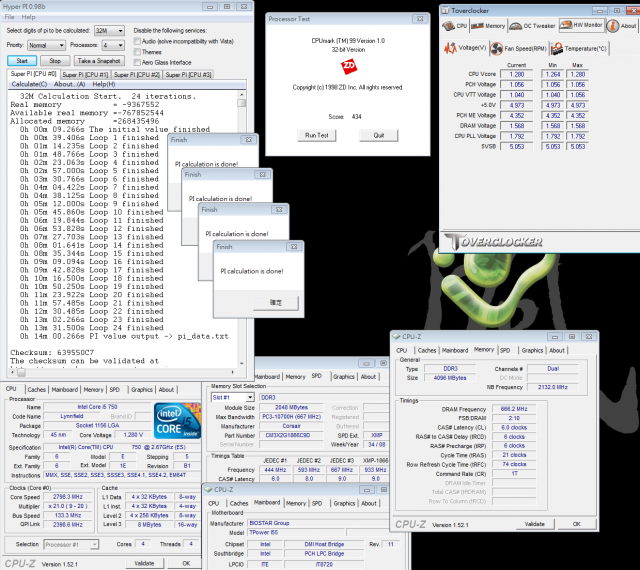

效能測試
CPU預設時脈 133 X 20=> 2666MHz
DRAM DDR3 1333 CL6 6-6-21 1T
C1E/Turbo Boost Tech關閉

Hyper 4 X PI 32M=> 14m 00.266s
CPUMARK 99=> 434

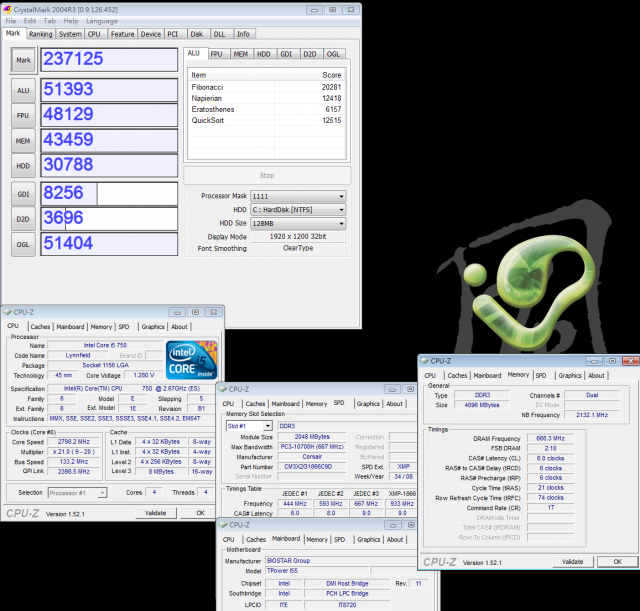

CrystalMark 2004R3

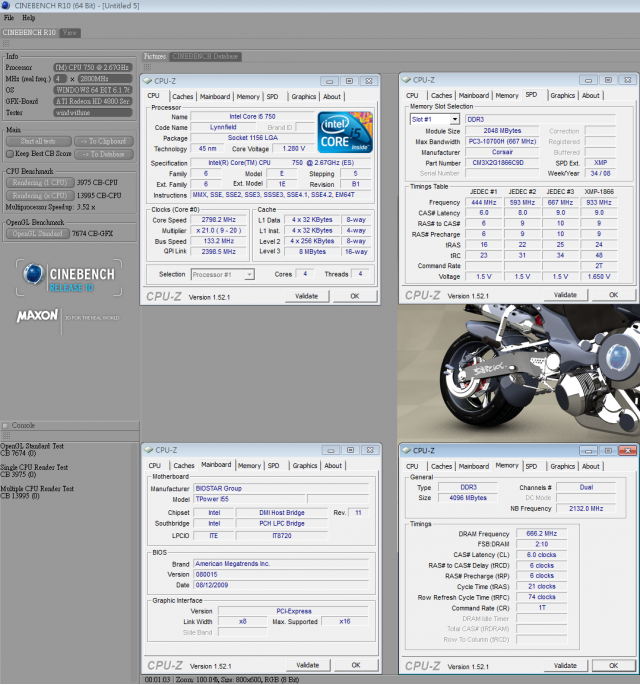

CINEBENCH R10
1 CPU=> 3975
x CPU=> 13995


PCMark Vantage=> 12043

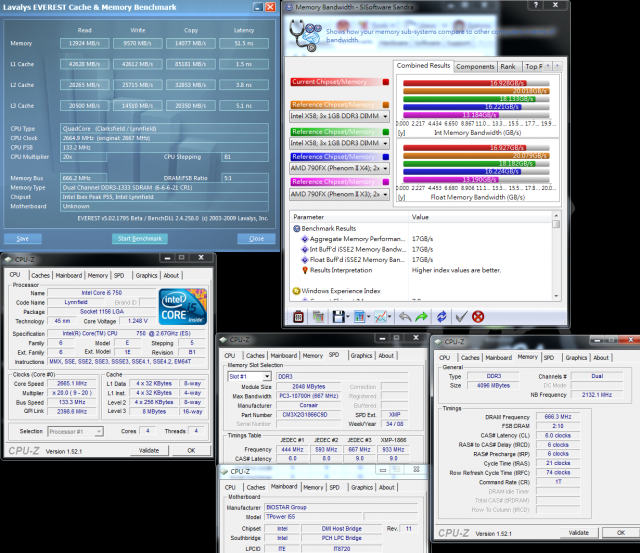

DDR3 1333 CL6 6-6-21 1T
Sandra Memory Bandwidth-16928 MB/s
EVEREST Memory Read-12924 MB/s


Core i5雖然沒有HT技術,不過跑起來整體的效能也相當亮眼
比起以往LGA 775雙通道來說,LGA 1156的雙通道效能高出30~40%左右
一般使用可以開啟Turbo Boost Tech,這樣會讓倍頻拉高到X20~X22運作

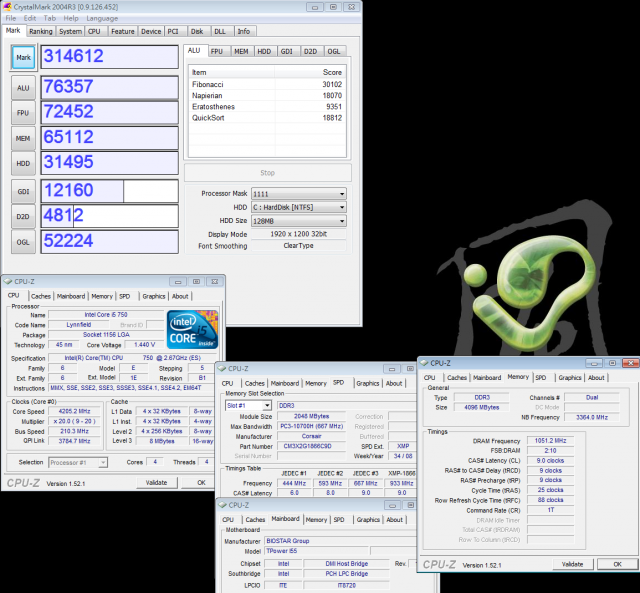

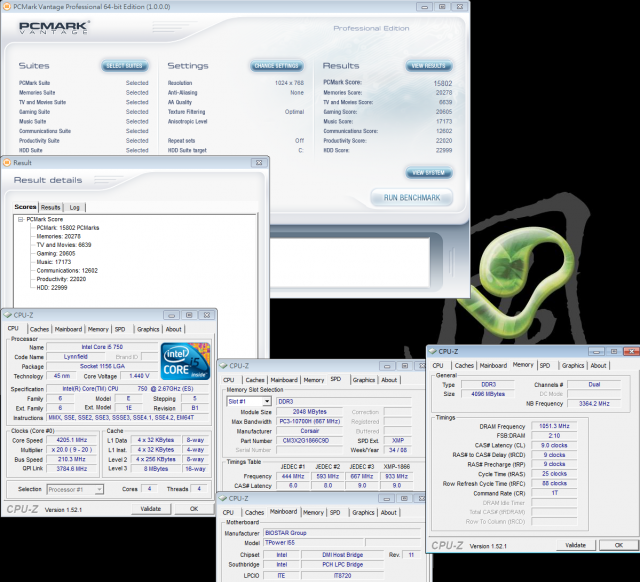

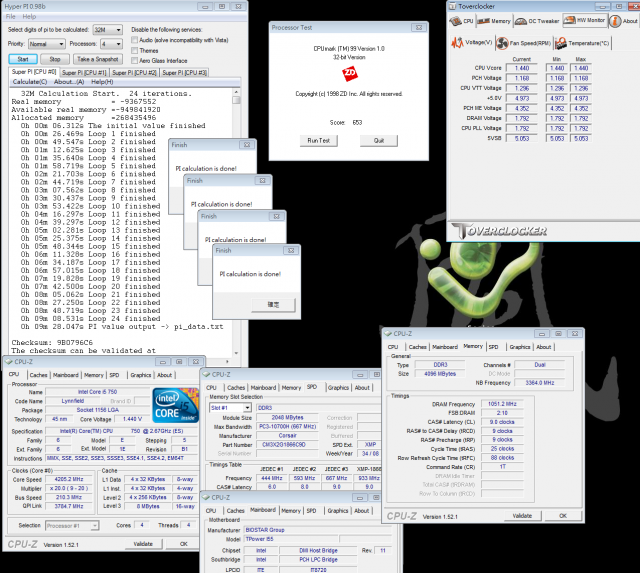

超頻測試
CPU預設時脈 210 X 20=> 4200MHz
DRAM DDR3 2103 CL9 9-9-25 1T

Hyper 4 X PI 32M=> 9m 28.047s
CPUMARK 99=> 653


CrystalMark 2004R3

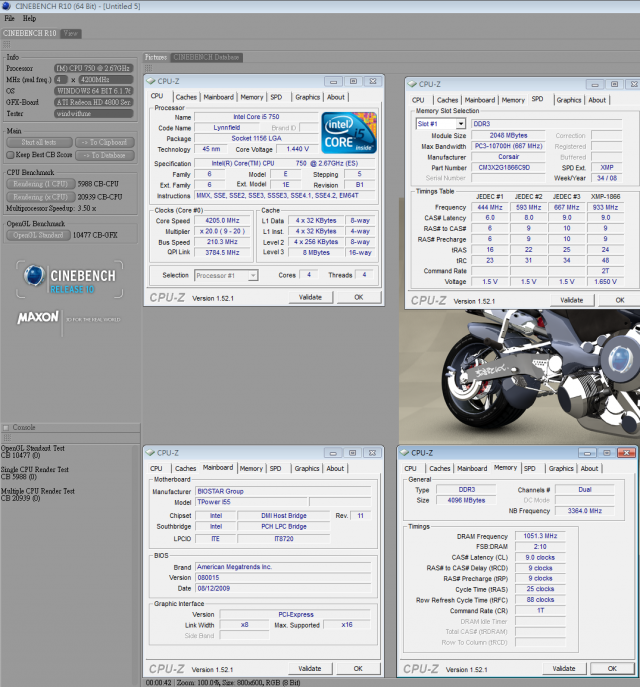

CINEBENCH R10
1 CPU=> 5988
x CPU=> 20939


PCMark Vantage=> 15802

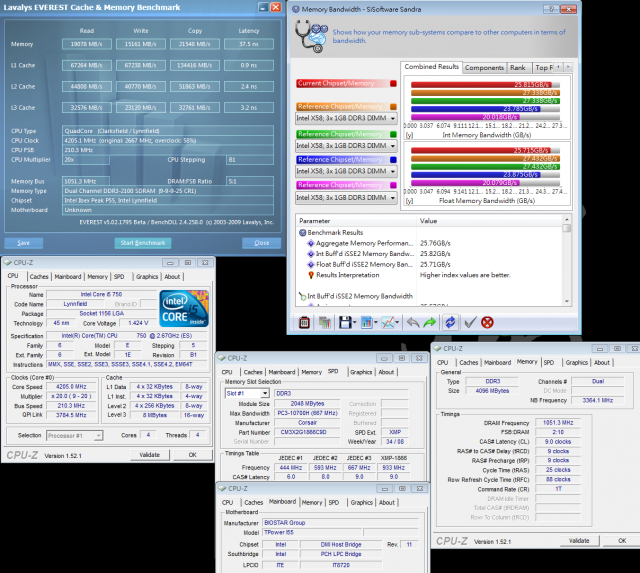

DDR3 2103 CL9 9-9-25 1T
Sandra Memory Bandwidth-25815 MB/s
EVEREST Memory Read-19078 MB/s


P55超頻能力承襲X58的水準,大體來說是更容易超頻一些
200/2000幾乎只要CPU體質夠好的話,主機板方面調效後就可以運作
當然如果有體質更好的CPU/DDR3搭配在I55上,就可以運作到210/2100~220/2200更高效能的超頻比例
BIOSTAR在I55的設計上,超頻能力也相當地高,與目前市面上的大廠P55相比,並不會較為遜色。


BIOSTAR TPOWER I55
優點
1.BIOSTAR走平價好超頻的路線,I55產品價位約美金200元
2.CPU供電使用少數的Direct phase設計,自家軟體也可以監控系統溫度
3.P55同時支援ATI CrossFireX與Nvidia SLI兩大VGA陣容
4.全日系固態電容,除錯燈號,內建Power/Reset按鈕
5.BIOS選項豐富,電壓範圍高,CPU/DDR3超頻能力優秀
6.內建6個SATAII,IO方面有2個eSATA供擴充
7.雙網路卡,其中之一使用Intel 82578網路晶片

缺點
1.主機板整體的配色可以再美化一些,外包裝美工也可以再加強
2.供電處的IC可以再焊接得更工整
3.CPU只能加壓沒有降壓選項



效能比 ★★★★★★★★★☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★☆☆
外觀比 ★★★★★★★☆☆☆
性價比 ★★★★★★★★☆☆

測試中的i5 750超頻能力頗高,4G也只需要1.35V左右就可以穩定運作
因為換上大型的散熱器,比起先前用原廠Cooler溫度低上很多
測試中4G全速運作時,大約65~70度左右,超頻到4.2G全速也約70~75度左右
比起原廠Cooler超頻3.6時跑PI 32M就會超過99度,4G很難穩定運作的狀況
感覺上使用好的散熱器是超頻時的重點項目之一

BIOSTAR的I55在超頻方面仍然保有先前P45超頻王的實力
雖然在網路看到不少的CPU/DDR3高外頻紀錄,不過小弟還是比較偏向於空冷
能讓一般人在空冷超頻狀況下使用,長時間下也可以極穩定的運作,一直是我個人努力的目標。

在未來Intel推出雙核的Core i3之前,LGA 1156應該都是屬於中高階的市場價位
目前搭配上購買美金200元的P55加美金200元的Core i5 750,應該是此平台中C/P值較好的組合
I55是BIOSTAR現今最高階的P55 MB,價位上也還可以接受,另外也有更低價位的P55可以選擇
比起其他品牌把價位衝到美金300元以上,BIOSTAR的價位算是比較平民,超頻能力也很優秀。

這是小弟windwithme目前第五篇的P55相關文章,三篇Preview與兩篇測試的Review
日後也會有其他P55的測試教學與心得分享,希望能提供給有需求的消費者做為購買前的參考指南
更希望不管購買什麼樣的平台,消費者能在自己的預算內買到最超值的產品,才會讓錢花得更有意義 :)
