話說...其實這個計畫,早在一年前我就想弄了...
會有這樣的想法跟計畫,其實都是受了某一位Roger兄的荼毒...

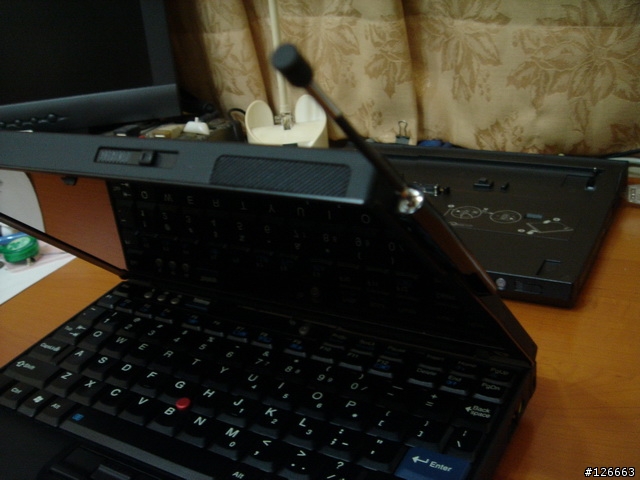

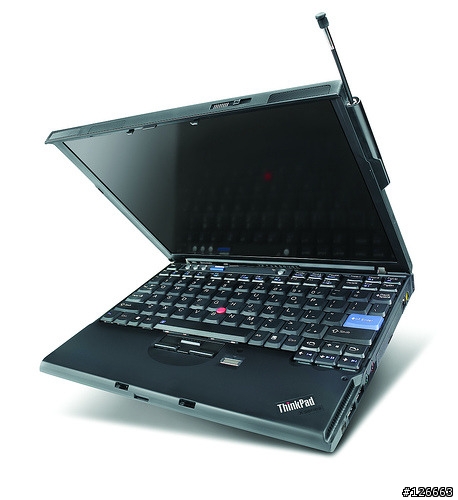

先讓我看了這一張圖片...



期間又一直對我放毒,說改3G又多方便就有多方便...改裝伸縮天線說有多帥就有多帥...
心裡也一直癢了一年多,終於受不了了,其實也剛好最近有需求會用到...所以還是去辦了3.5G門號。
才開始進行購買部件與改裝之路。
話不多說,跟大家分享一下,這次這台X61s的改裝過程...

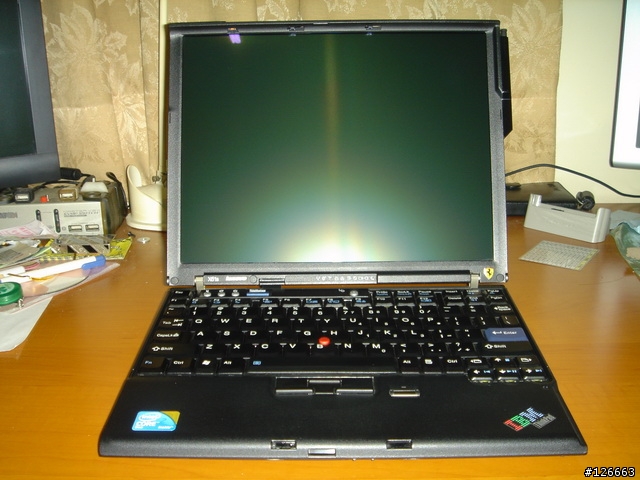

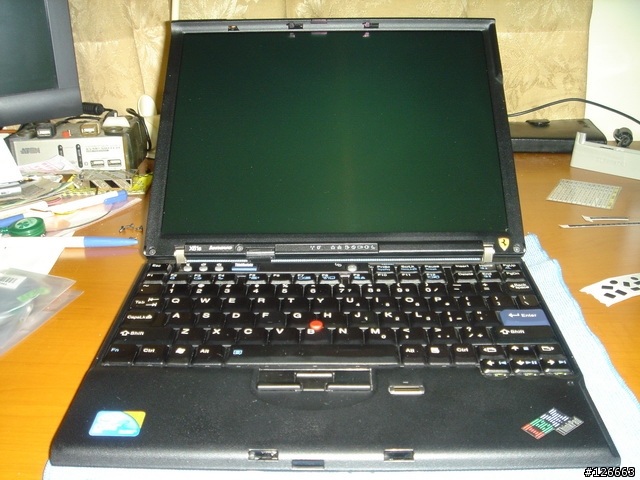

今天要動刀的主角...還沒開始之前,先拍一張照片紀念一下...


先把螢幕四周的螺絲貼片給取下來

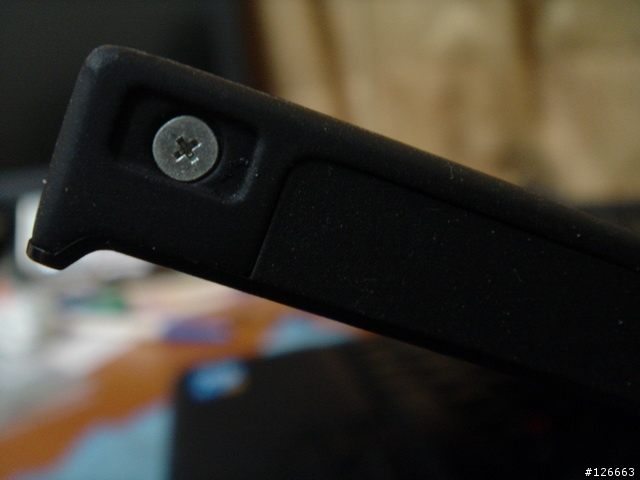

取下貼片後,就可以看見螺絲了

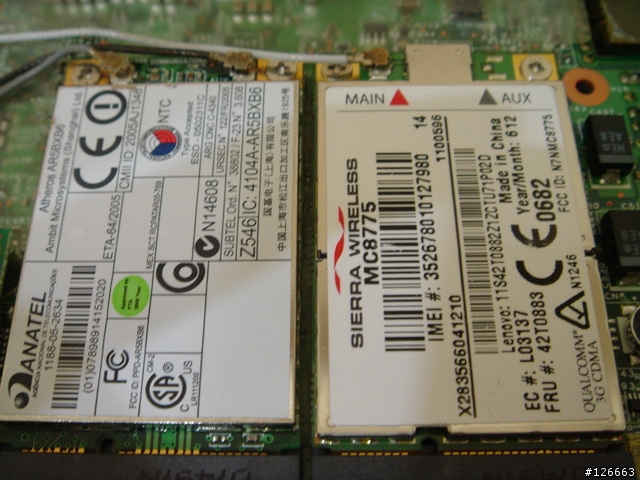

拆開C Cover之後,將Mini PCI-E 3.5G網卡給裝上去(我使用的是原廠的Sierra MC8775)
帶FRU:42T0883 直接安裝,不需要破解BIOS。


Sierra MC8775安裝上去,這部分不帶什麼技術層面,就直接跳過去

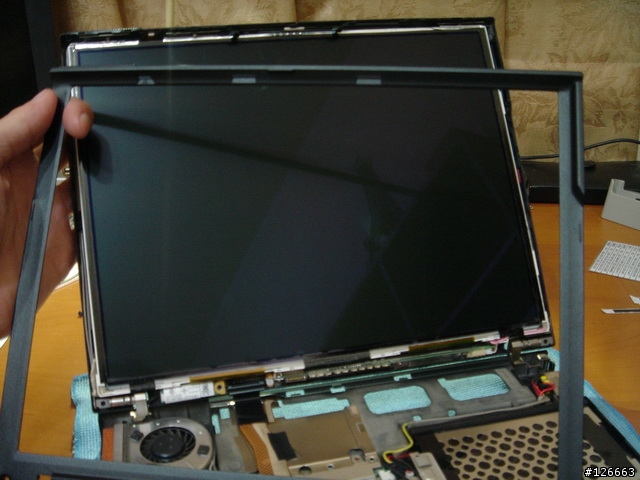

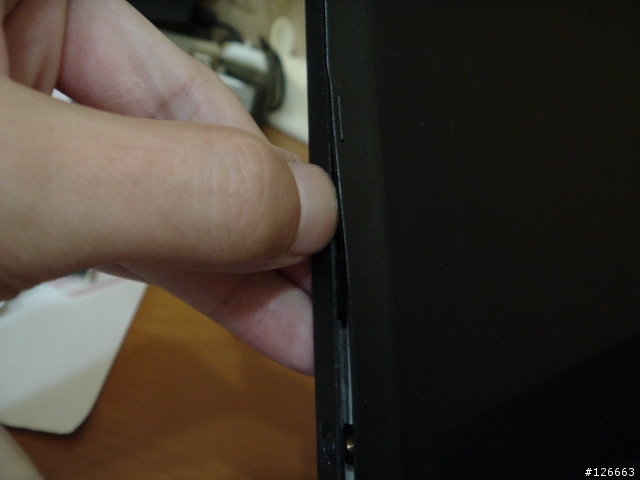

開始拆開B Cover,稍微利用指甲將兩邊卡榫解開。


B Cover拆的時候真的得稍為小心一點,卡榫蠻多的,也蠻脆弱的,千萬別硬拔

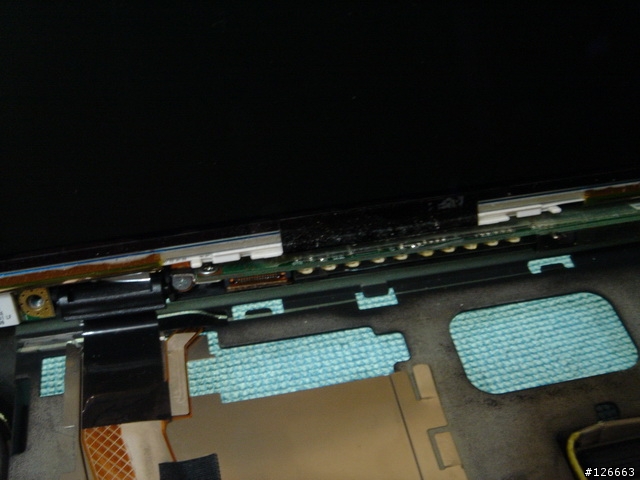

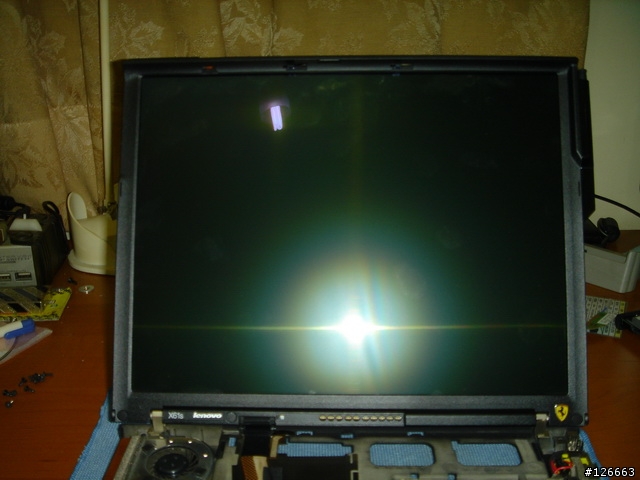

拆開B Cover之後,可以看的見高壓板了。算一算上頭的LED燈,一共有10顆


分離開的B Cover

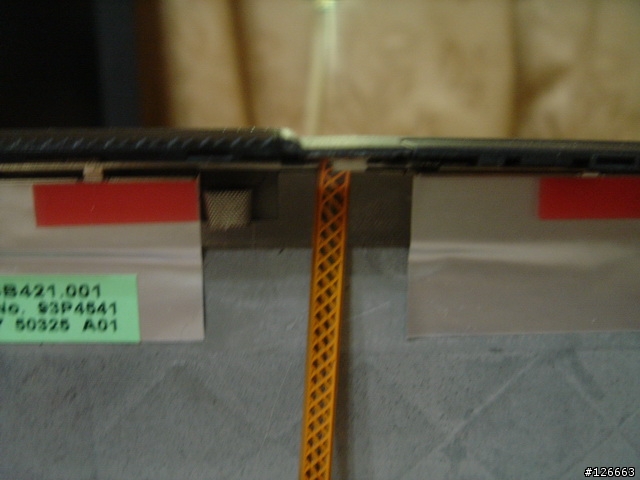

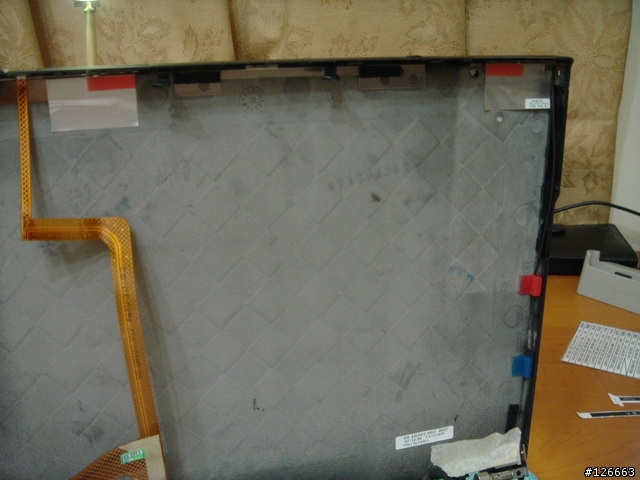

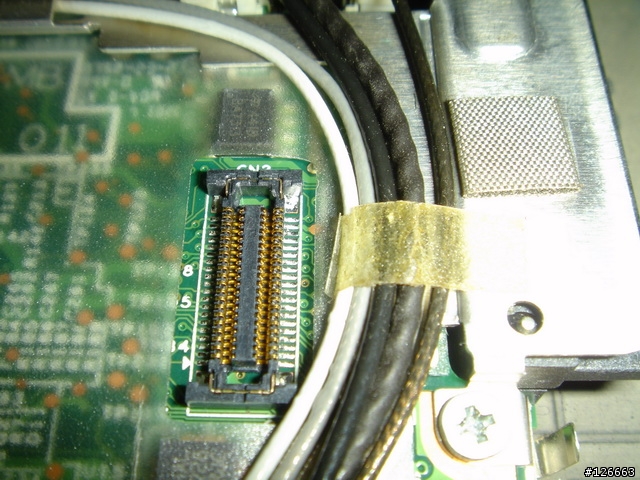

翻下X61s特有的UltraLight面板,可以看見後面還有一條屏線,千萬別直接就把面板給拉出來

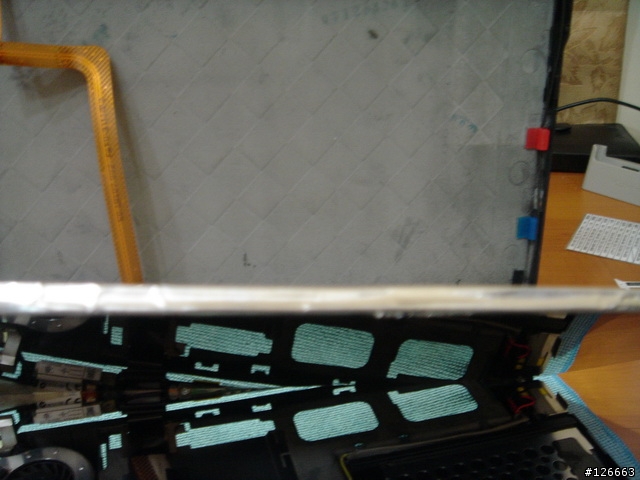

屏線可是相當脆弱的(可以看的見UltraLight的面板有多薄了吧?)

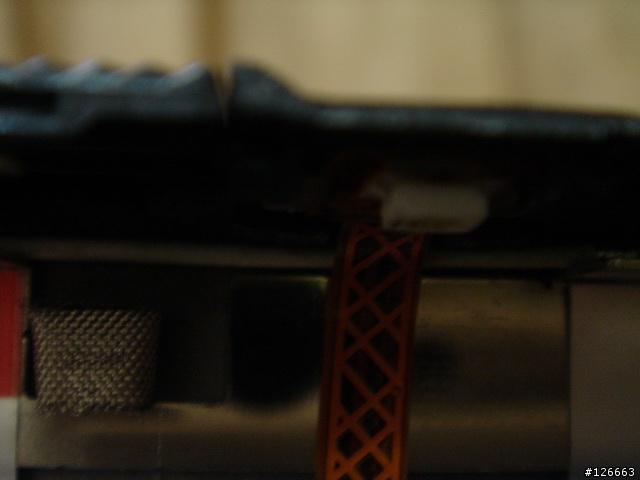

後面這條屏線,主要是連到ThinkLight上的,也就是小黑專有的鍵盤照明燈啦~


花了些時間研究一下,這ThinkLight是怎麼固定在A Cover上的


仔細端詳了半天,才發現原來是用雙面膠直接黏上去的...


拆掉跟A Cover相連的屏線後,就可以將面板給拿下來或是躺平了,比較好施工

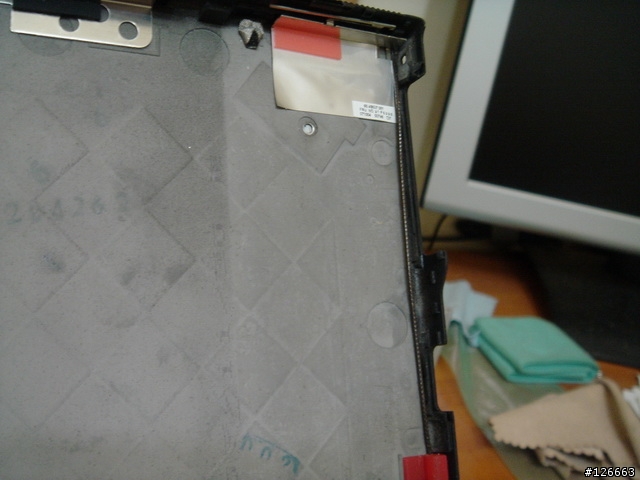

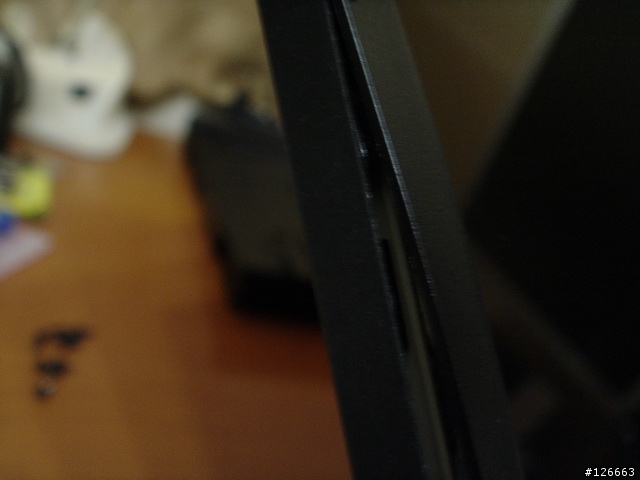

為了要上X61/s專屬的伸縮天線,需要把A Cover側邊的檔板給拆掉

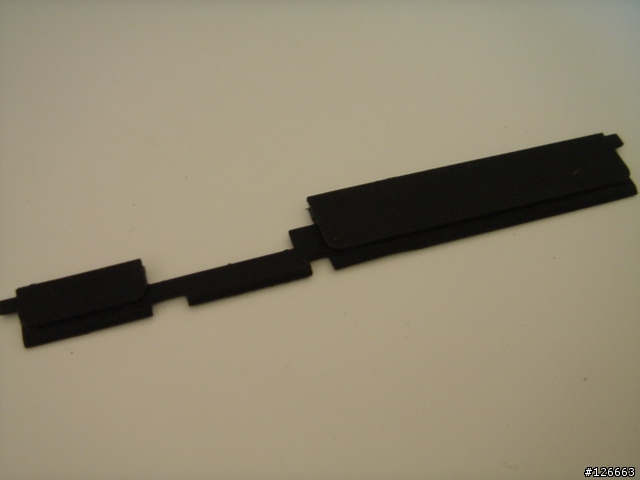

拆下來之後的檔片,從外觀看,會以為是兩片(一大一小),拆了才知道原來是一體成形的
卡榫很細,固定的蠻牢靠的,不是很好拆,稍微要細心一點拆,以免損壞固定溝槽

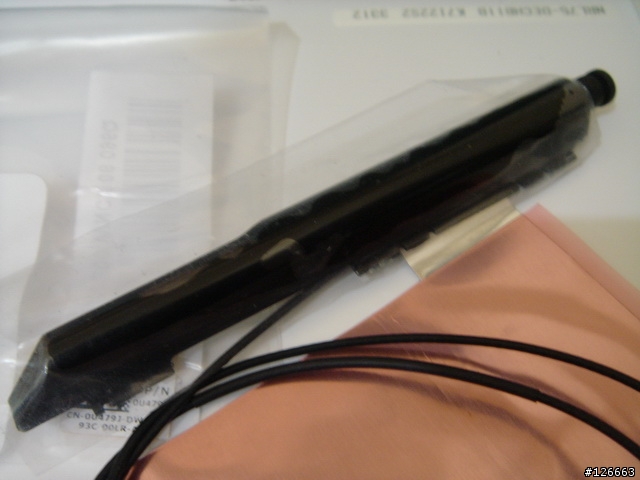

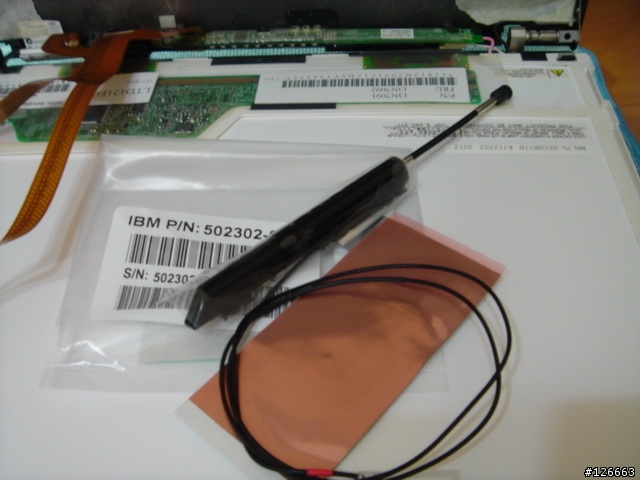

接著,神兵利器登場了...X61/s專用的原廠伸縮天線

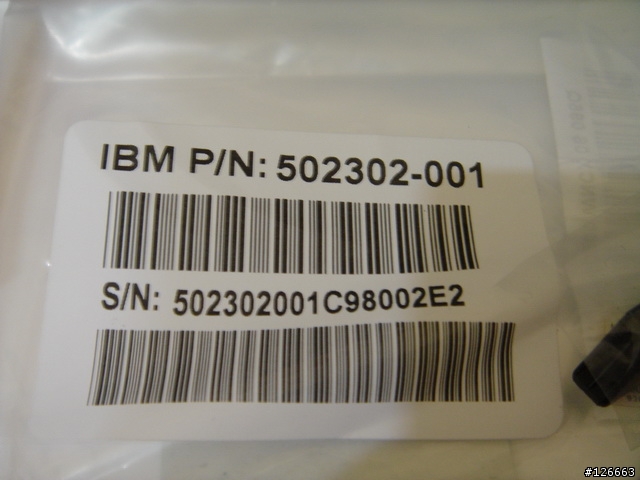

原廠的PN號碼跟序號


3.5G伸縮主天線本體


伸長來一張

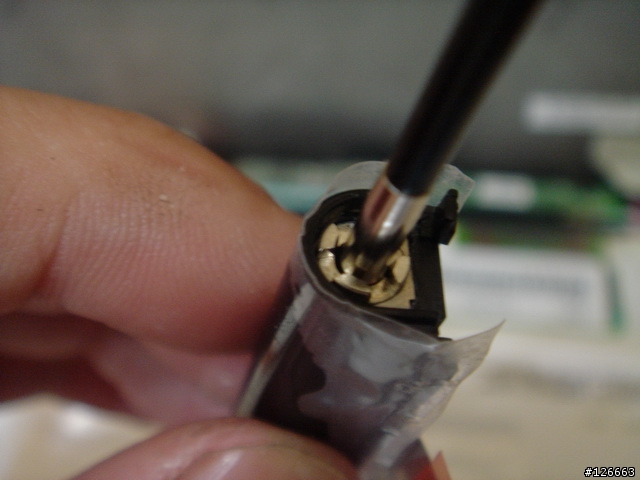

原廠的伸縮天線,底下的固定座是金屬的,大陸山寨出品的,底下是塑膠製的
外殼也不一樣,原廠的是有黑色會稍微透光的鏡面外觀,山寨的是平光黑色不透光的
質感差蠻多的

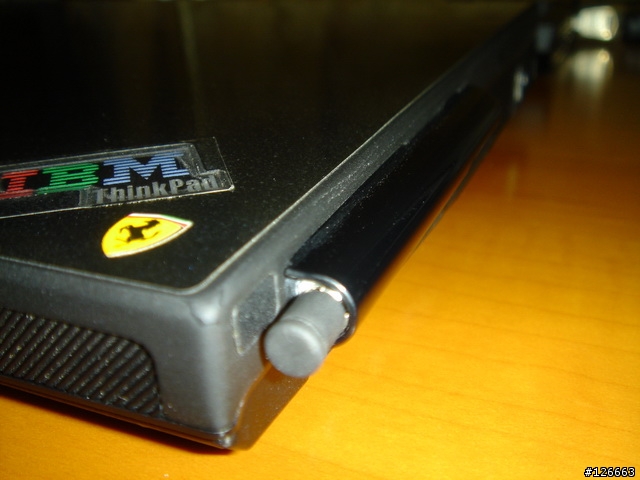

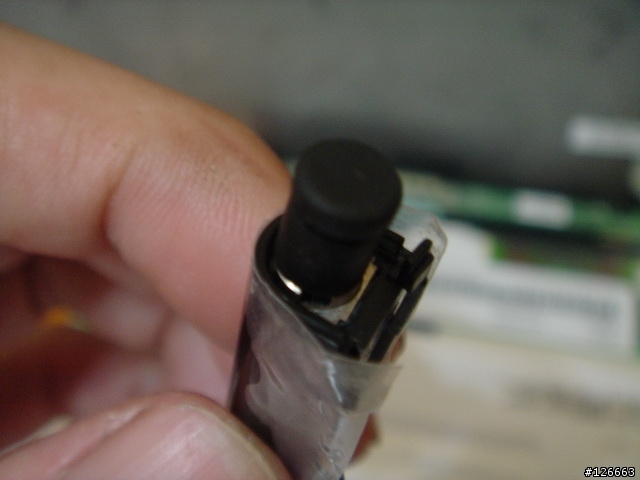

縮起來~原廠的天線頭是橡膠的,山寨的是塑膠的,而且造型也不太一樣


將天線主體扣在A Cover上預留的凹槽,要小心施力,天線主體上的卡鈎很細,稍有不慎很容易斷裂的

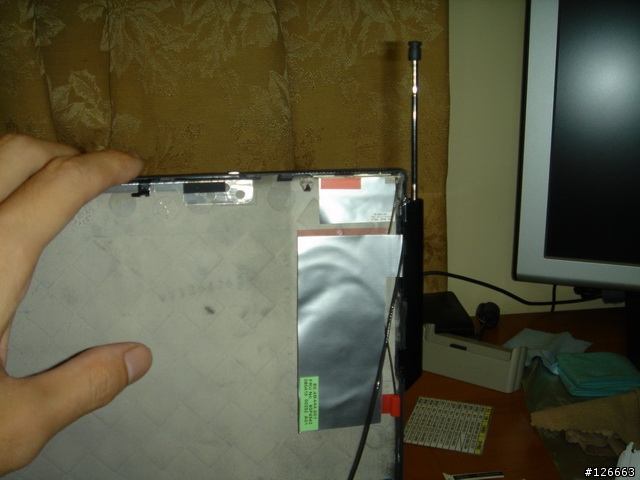

扣上天線後的樣子


還是忍不住又給它拉出來欣賞一下...

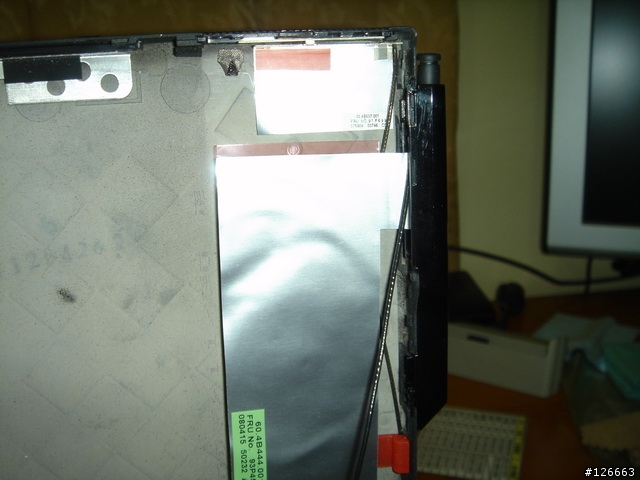

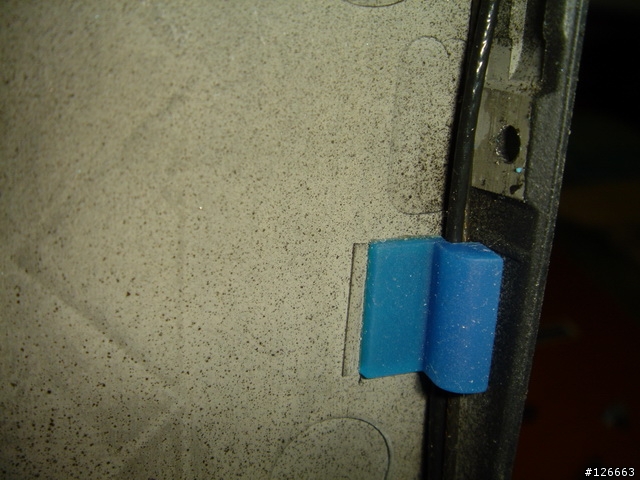

接著,就開始進入佈線程序了。將線路壓在面板緩衝橡膠片下面,有兩片橡膠片,本身有預留給天線走的凹槽,卡進去之後就不會亂跑了


上半部最麻煩的部分,基本上結束了,剩下把B Cover裝回去了。再裝回去之前,有一件事情要先做...

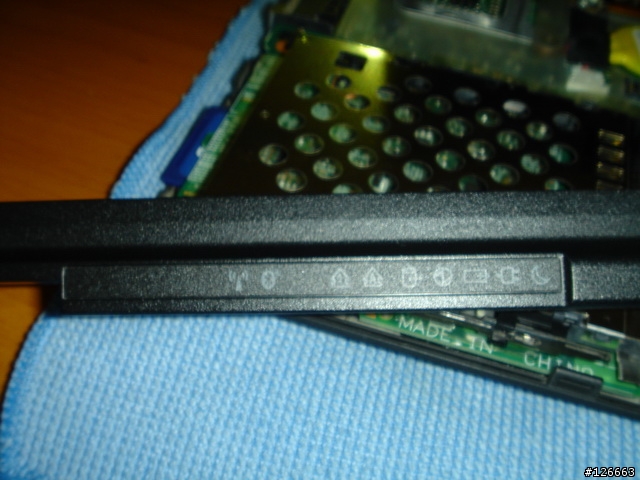

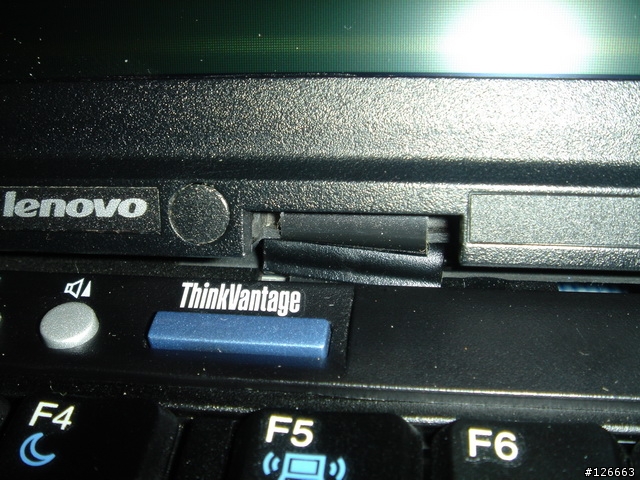

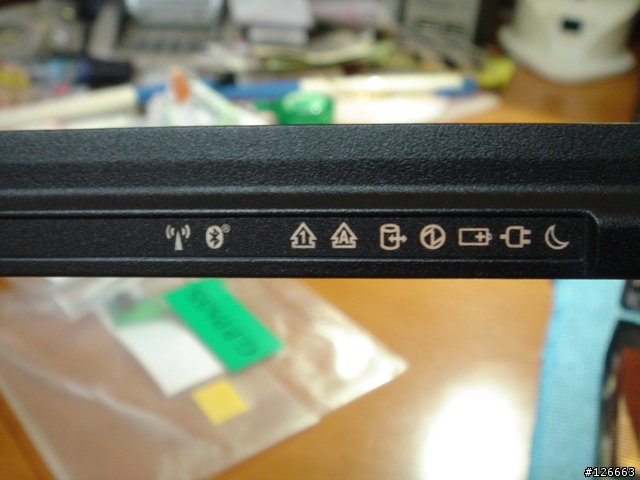

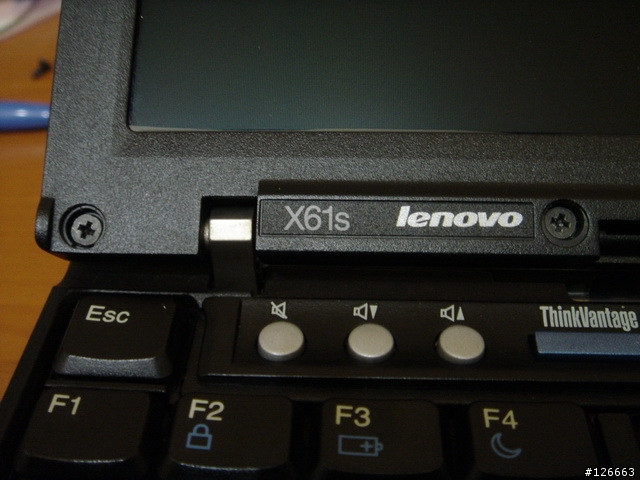

這是原本的燈號顯示


這樣看得比較清楚

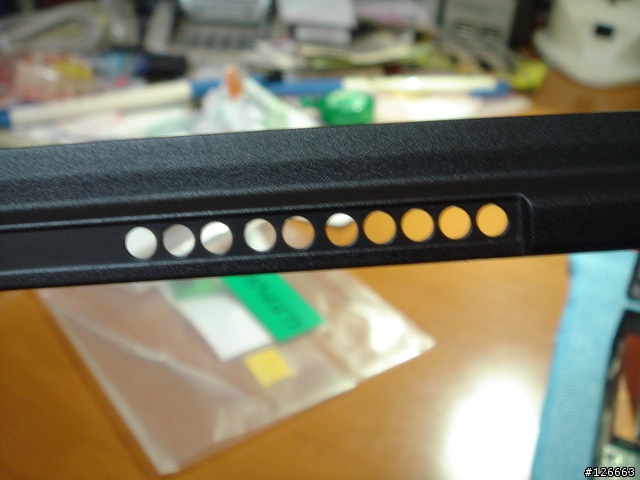

拆掉原本的燈板條,露出後面10個洞。
前面有說到,高壓板上面有10顆LED燈,就是對應這10個洞。
這表示什麼?表示已經預留了WWAN燈號啦~

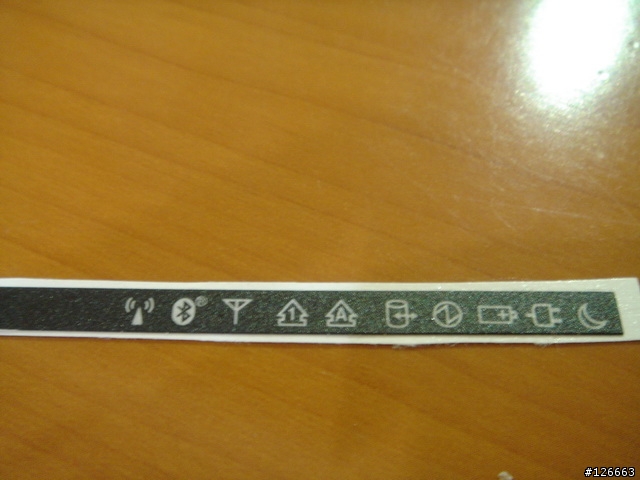

拿出第二件好物~帶WWAN燈號標示的燈板條~~~


好,燈板條的事情,先擱一邊。
我們還有更重要的事情要弄...

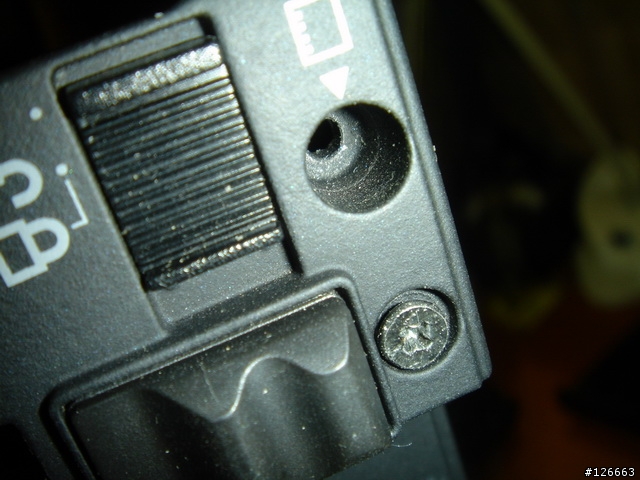

先拆鬆右下角的這顆螺絲,這顆螺絲主司固定右邊的Hinge。
稍微拆鬆就好,不用整顆拆下來沒關係

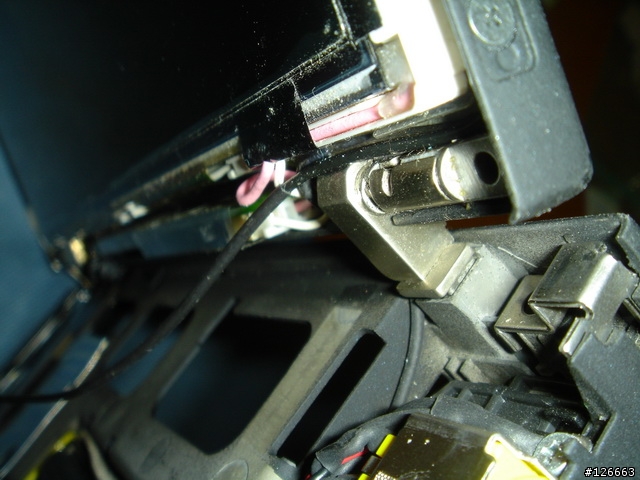

為什麼剛剛要拆那顆螺絲?答案就是要讓Hinge跟D Cover可以稍微拉開一點間距,好讓天線從中間穿過。


天線從Hinge中間的空隙來到機身下半段了

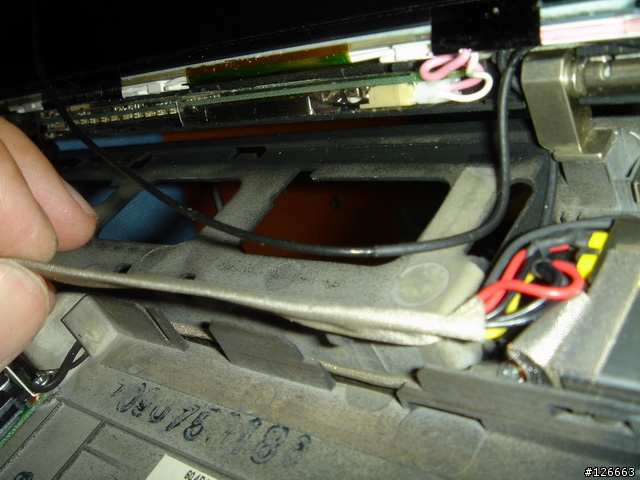

利用電源線組跟凹槽來佈線,先將電源線拉起後,再將天線放入,利用電源線組來壓制天線,才不會又浮起來。

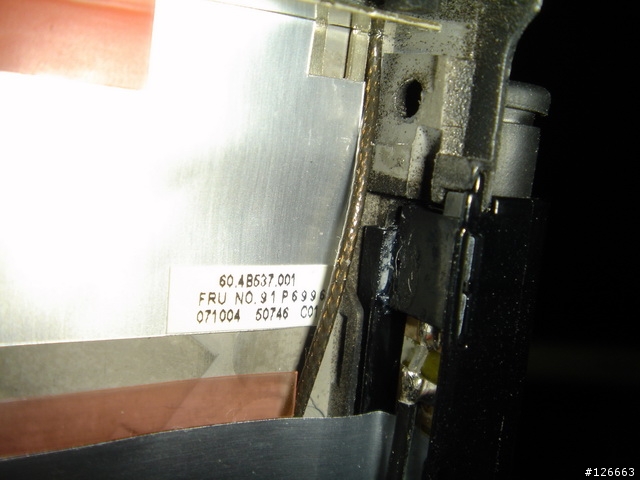

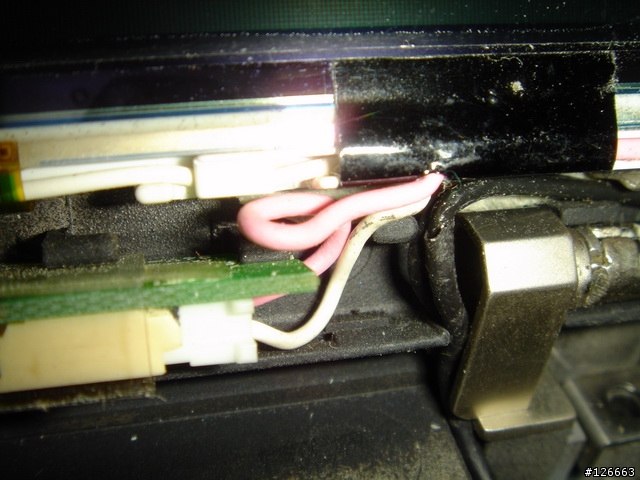

回到Hinge處,稍微整理一下天線轉角處,注意要把線材都確定沒有凸出機殼,不然等下蓋回B Cover時,會壓到天線。也要注意別讓天線直接跟Hinge接觸,稍稍留一點點長度,否則長期開闔上蓋,容易將天線磨斷。


到了機身下部後,就一路順著Wifi天線的走法,跟著走就對了。

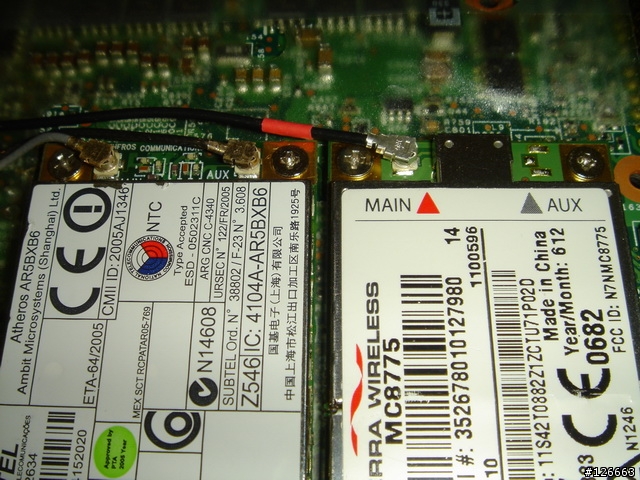

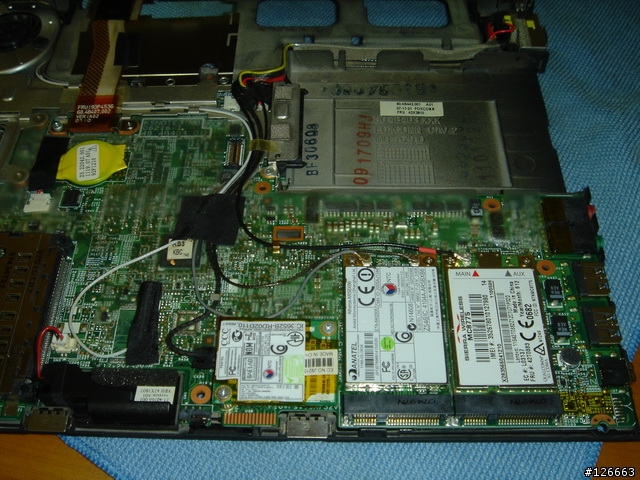

終於來到WWAN卡處了...將天線接上WWAN卡

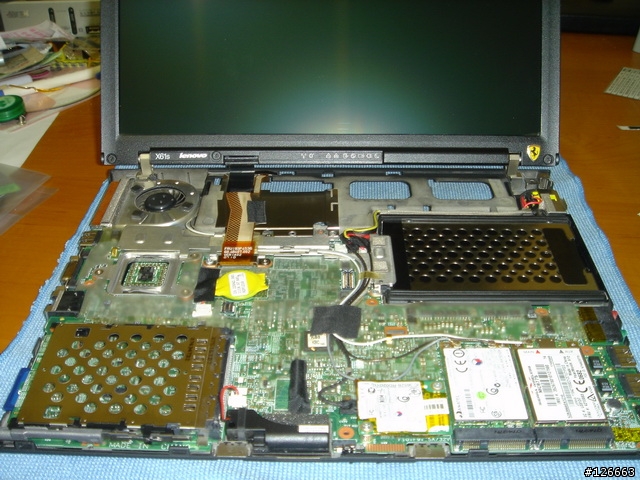

線路佈局

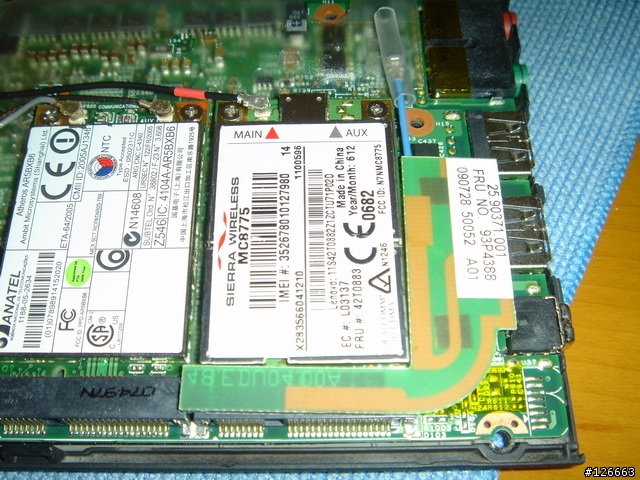

緊接著...拿出第三件好物-3.5G+GPS用的AUX副天線

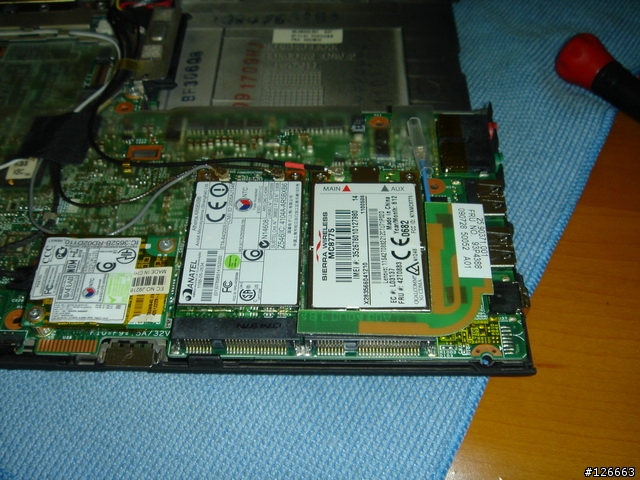

AUX副天線是一片電路板型的印刷天線,呈L型,圍繞在WWAN卡右側。
不過我的Sierra MC8775只有一個天線接口,所以暫時用不到這隻AUX副天線。
只是裝好玩的(喂~)
啊~不是啦,想說要買就一次買齊,難免下次會換更高階的雙天線4G網卡啊~對不對?

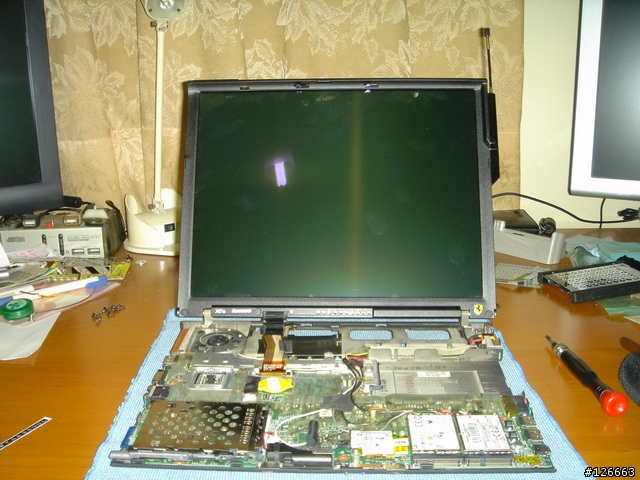

到這邊,大體上可以說完工了。先欣賞一下多了天線後的上半部...
面板被我摸的都是指紋,平常我的面板可是一丁點灰塵、髒汙都不允許有的...這張真是最髒最狼狽的樣子啊...


全身照


將帶有WWAN燈號標示的燈板條貼上B Cover


貼完燈板條後,才赫然發現一個重大失誤...
保護屏線的轉軸沒卡進去B Cover.... 還好有先發現,不然直接蓋上上蓋,屏線當場撐斷給你看...
為了這個,又得重新拆一次B Cover...


裝上C Cover,組裝完成~~

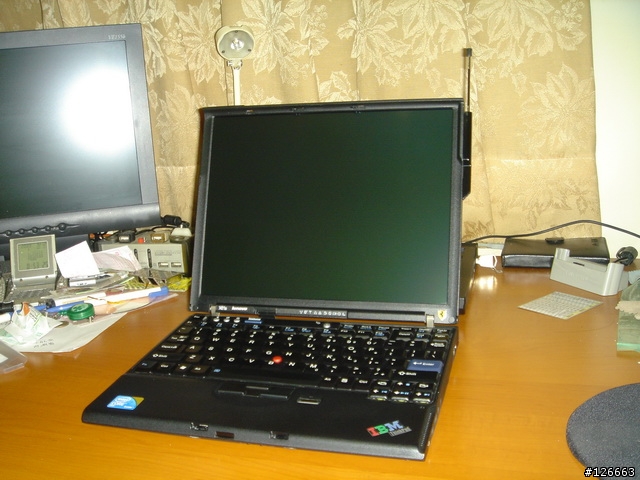

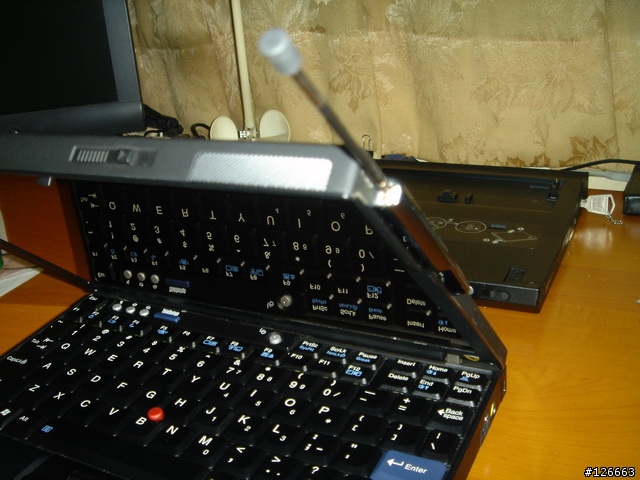

伸展天線~

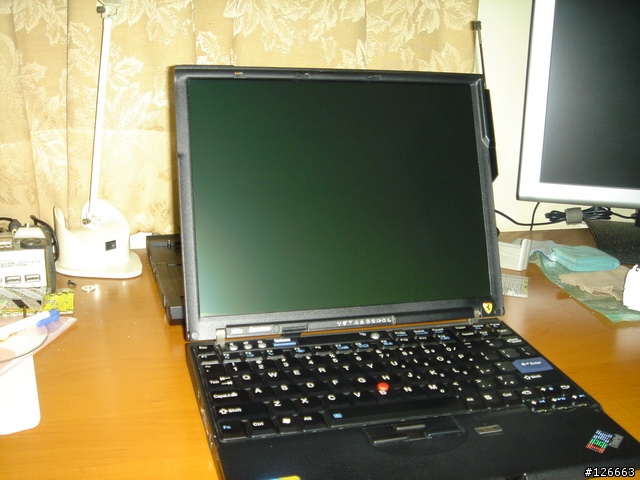

另外一個角度~~(請自動忽略凌亂的桌面...)


無閃光燈照一張


向各位還耐心看到這邊的網友致敬...


蓋上上蓋

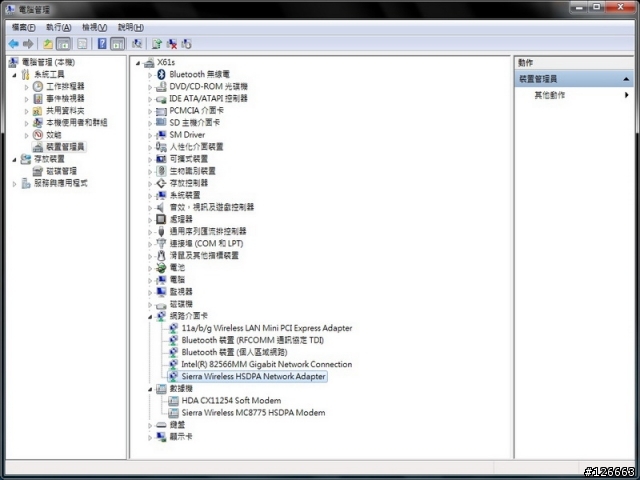

開啟裝置管理員之後,出現了兩個裝置:
Sireea Wireless HSDPA Network Adapter以及Sierra Wireless MC8775 HSDPA Modem

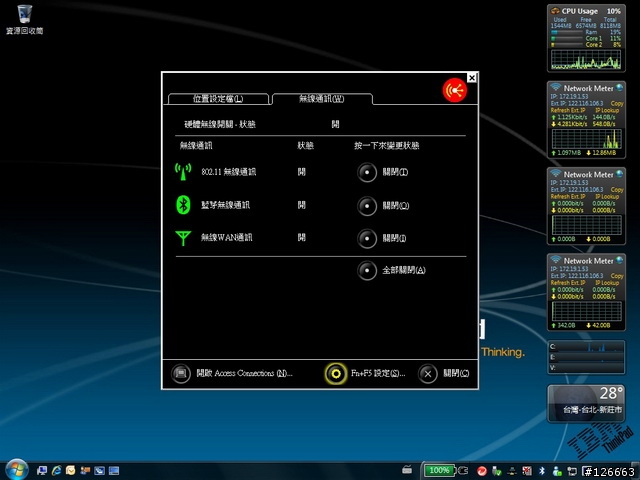

試著開啟Fn+F5,嗯~出現了WWAN標誌,可以正常管理。

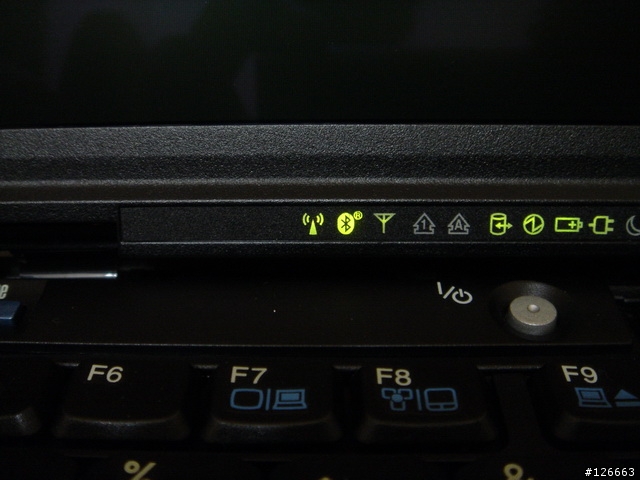

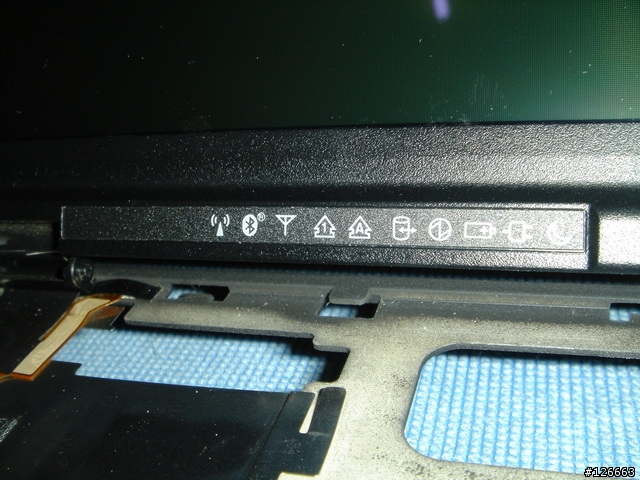

燈號也確實的亮了起來~

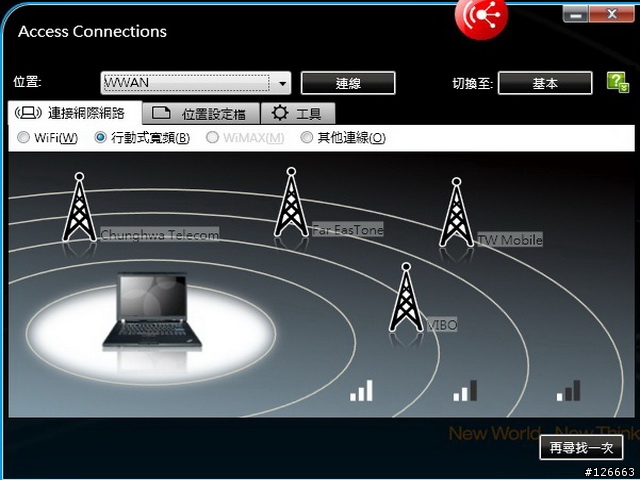

搜尋一下附近的基地台吧~

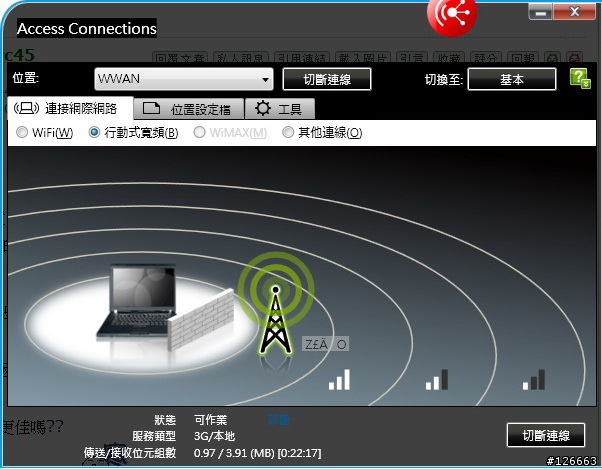

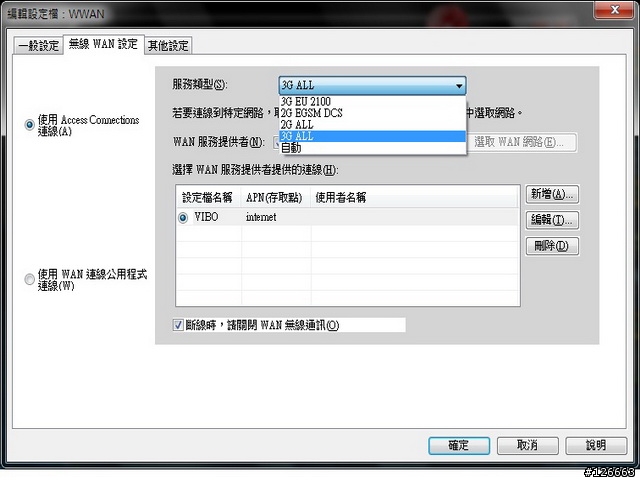

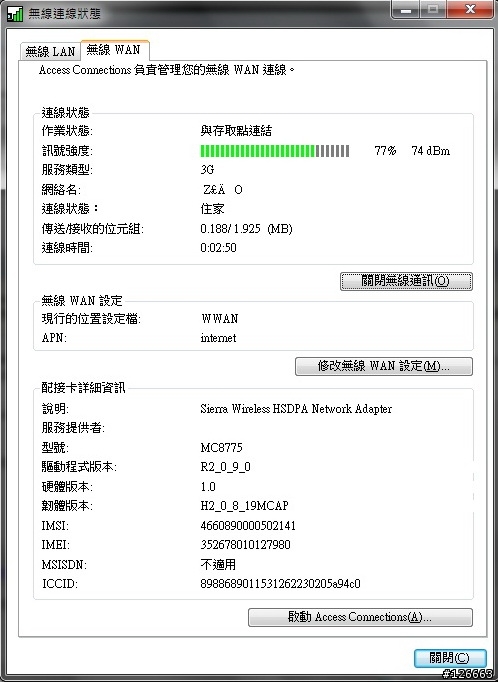

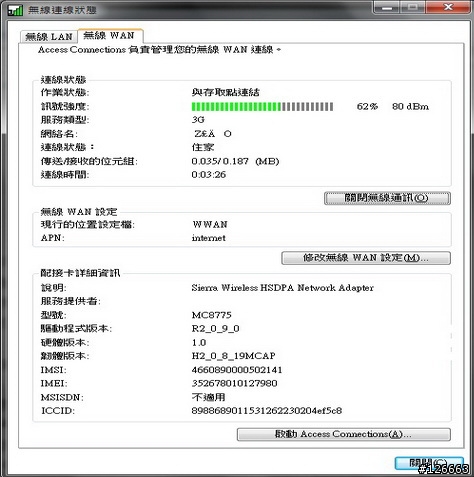

開啟Access Connection,設定一下WWAN連線原則

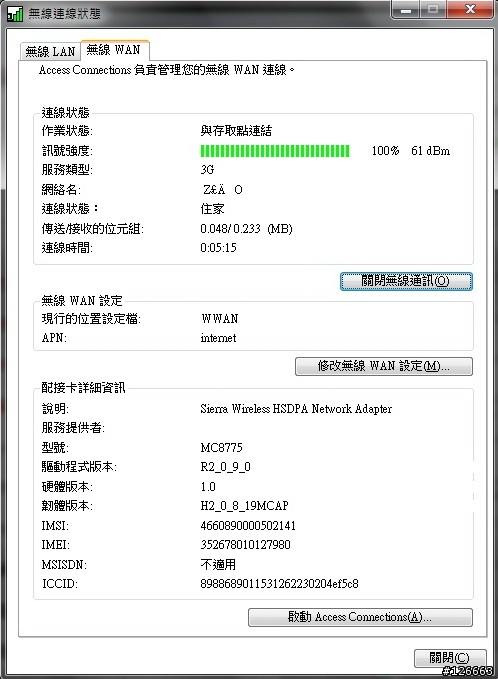

成功的連上ISP業者的基地台


7.2M的速度~


這是當初使用802.11n天線時候的收訊


換裝伸縮天線後,尚未將天線伸展的收訊


天線拉伸~收訊100%


使用威寶3G,在家中室內使用,下載速率為45KB/s
達到3G下載最高上限384Kbyte/s...(沒辦法,威寶的速度就只有這麼高了...誰叫他是純3G的業者)
這還是平常日上班時間在家中測試的,比較少人用才能達到這個速度。到了晚上,我家附近這隻基地台超多人用,有時候根本動都不動....


改裝這支原廠天線後,收訊遠比當初先拿N頻天線頂著用時,好太多了
等了一年多...
終於將這台X61s完美整合了3.5G功能,再度進化後,成為了[全.機動性]最終奧義...
