自從英特爾在這個月初(9月8日)對外正式宣佈,推出Intel Core i5處理器系列、兩款新的Core i7處理器、Xeon 3400處理器系列以及新款的P55 Express晶片組之後,國內的各家主機板廠商莫不卯足全力,開始推銷自家的P55主機板之產品優勢,希望能夠獲得更多消費者的青睞。


而在這個月月中,身為國內主機板一線大廠的華碩電腦,對外舉辦了一場針對自家P55系列主機板產品的技術研討會,在這場研討會裡面不僅有展示P7P55D系列、ROG系列以及TUF系列的各款P55主機板本體,還有介紹各系列P55主機板的技術特點,同時現場還有邀請到負責擔任產品展示的麻豆美眉喔~

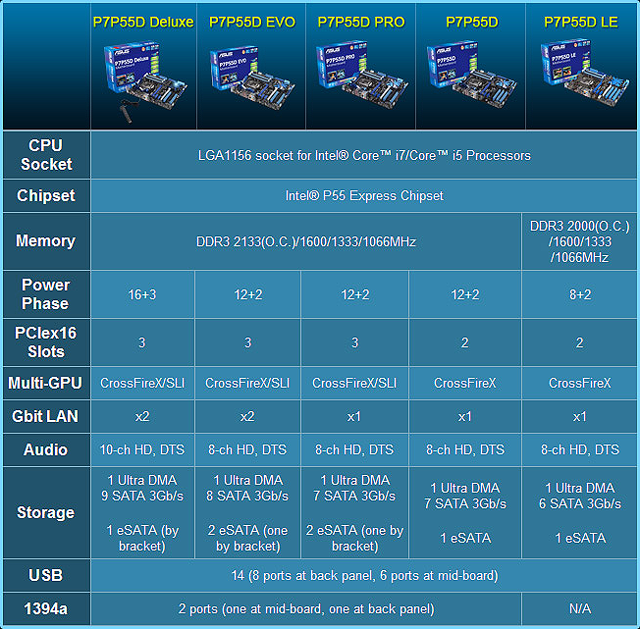

一開始先來借用一下廠商的規格表資料,下圖是華碩P7P55D系列主機板中的五款產品之基本規格資料,事實上目前華碩所推出的P7P55D系列主機板一共有六款,沒有包含在下面規格表中的是P7P55D Premium,在產品定位上看起來是華碩目前的P7P55D系列主機板中之最高階版本。


接著來看華碩這一P7P55D系列主機板本體的靜態展示部分~

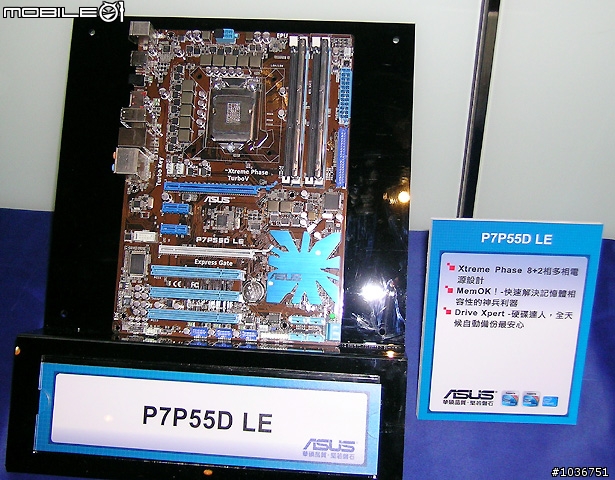

P7P55D LE是華碩P7P55D系列主機板中的最低階版本,官方的建議售價也是最低的,只需要新台幣5790元,在上面的表格中可以看到這款主機板的相數是8+2相,其他的規格部分也是有比較少一些。

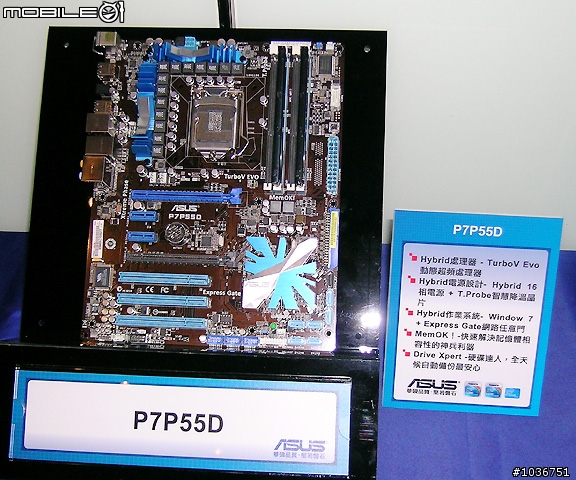

比P7P55D LE主機板稍微高階一點的是P7P55D,這款主機板的官方建議售價是新台幣6290元。

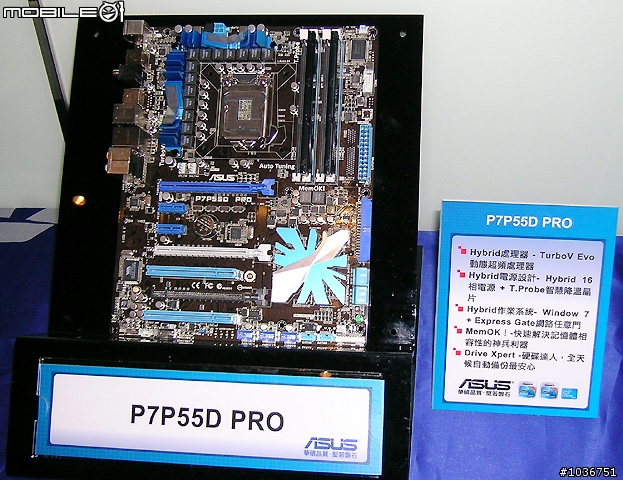

再高階一點的是P7P55D PRO,這款主機板的官方建議售價是新台幣7490元。

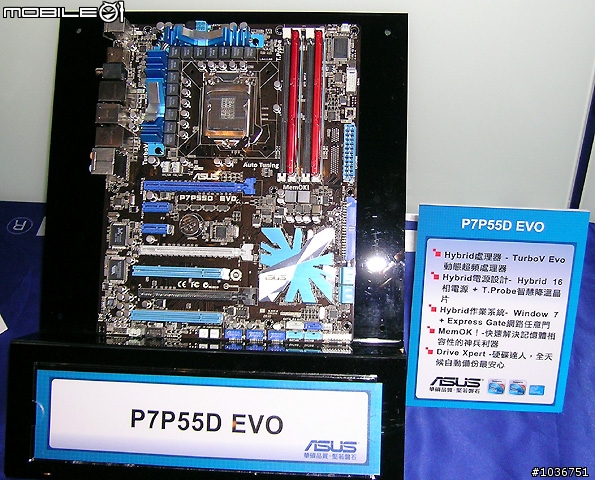

再來看到的是P7P55D EVO,這款主機板的官方建議售價是新台幣8590元。仔細觀察上面的P7P55D系列主機板規格表,可以看到P7P55D EVO、P7P55D PRO以及P7P55D這三款主機板的相數都是12+2相(Hybrid 16相),P7P55D內建的PCIe x16插槽只有兩組,只能夠支援CrossFireX技術,提供的eSATA介面也只有一組,所以產品定位比較低階;三者之中比較高階的是P7P55D EVO,這款主機板比起P7P55D PRO多了一組Gigabit LAN,也多了一組SATA 3Gb/s傳輸介面。

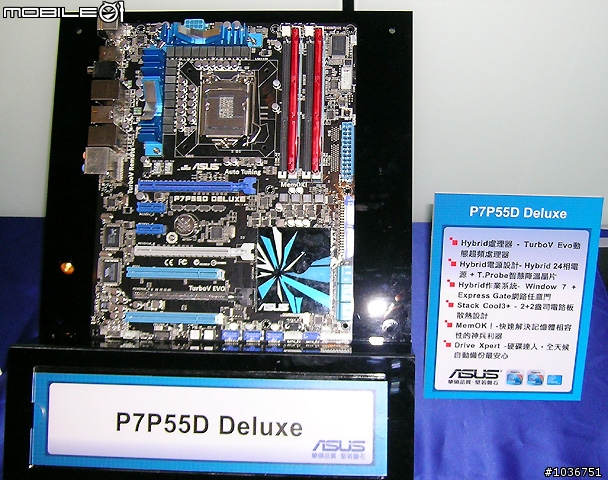

在P7P55D系列主機板中,P7P55D Deluxe是僅次於P7P55D Premium的高階主機板,它的官方建議售價是新台幣10690元。這款主機板的相數是16+3相(Hybrid 24相),支援10聲道的高音質輸出音效,提供兩組Gigabit LAN以及9組SATA 3Gb/s傳輸介面,不過在eSATA傳輸介面部分,只有在主機板的背板I/O位置提供一組連接埠而已。

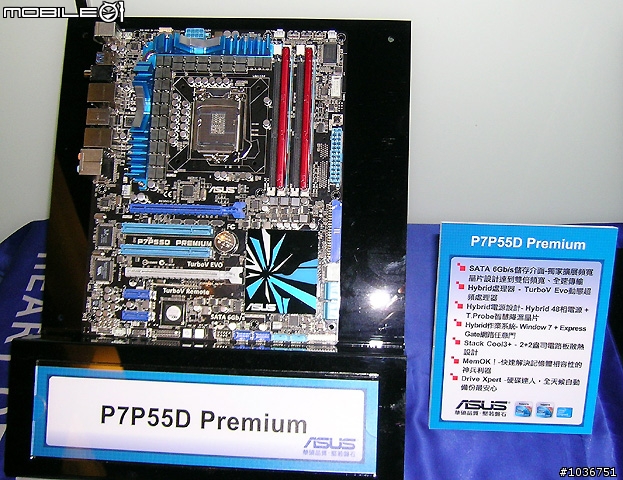

最後看到的是P7P55D Premium,這款主機板的官方建議售價是新台幣11990元,也象徵著它是定位在最高階的產品。

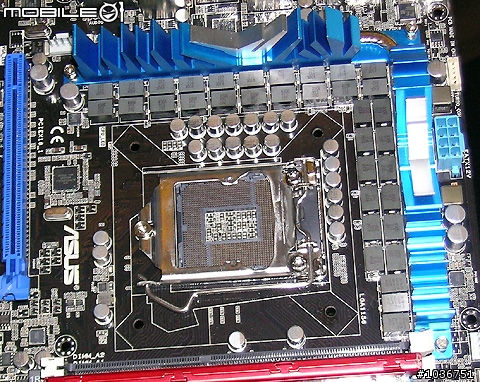

P7P55D Premium的相數是32+3相(Hybrid 48相),它內建的PCIe x16插槽雖然只有兩組(請參考上圖),不過也是可以同時支援CrossFireX以及SLI等多繪圖引擎技術。


在整個P55系列主機板的技術以及產品特點部分,筆者就以研討會現場所拍攝到的一些簡報資料來跟網友們一同分享。(雖然華碩這場是取為"P7P55D系列主機板技術研討會",不過實際上不管是實體產品的展示或是技術特點的簡報資料,都包含了P7P55D系列、ROG系列以及TUF系列等各款P55主機板,所以在標題部分筆者才會改為"華碩P55系列主機板技術研討會"。)

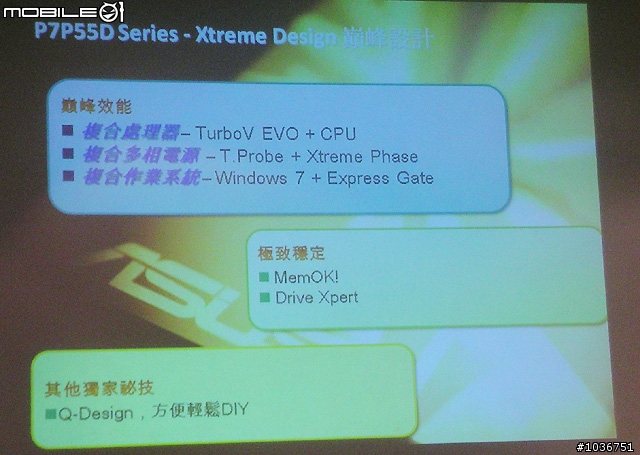

華碩P7P55D系列主機板在這場技術研討會中的主軸是"Hybrid技術",主要是包含了複合處理器(Hybrid Processor)、複合多相電源(Hybrid Phase)以及複合作業系統(Hybrid OS)等;其他部分還有包含MemOK!、Drive Xpert、Q-Design等功能設計,可以幫助使用者更容易地操作以及使用P7P55D系列主機板。

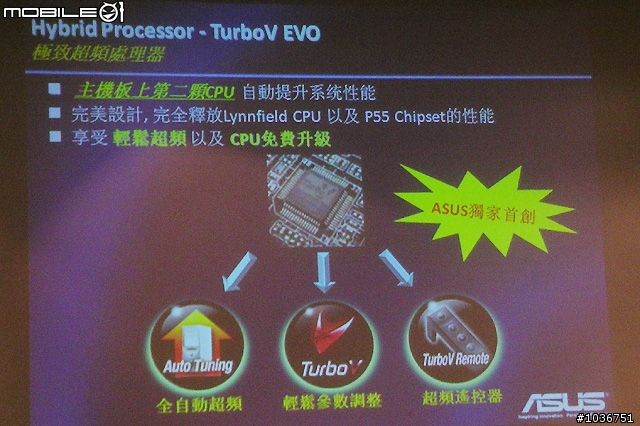

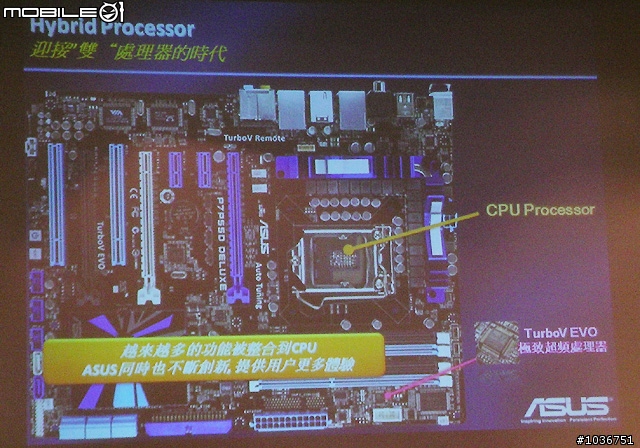

在複合處理器(Hybrid Processor)部分,由下圖可以很清楚地看到主機板上面有多內建一個TurboV EVO超頻處理器,再加上原本系統的中央處理器(CPU),就形成複合處理器(Hybrid Processor)了。


這個TurboV EVO超頻處理器可以讓使用者輕鬆地進行一些參數的調整,甚至是進行全自動的超頻,在P7P55D系列主機板中比較高階的版本還會多附上一個超頻遙控器(TurboV Remote),讓使用者可以更方便地進行超頻。

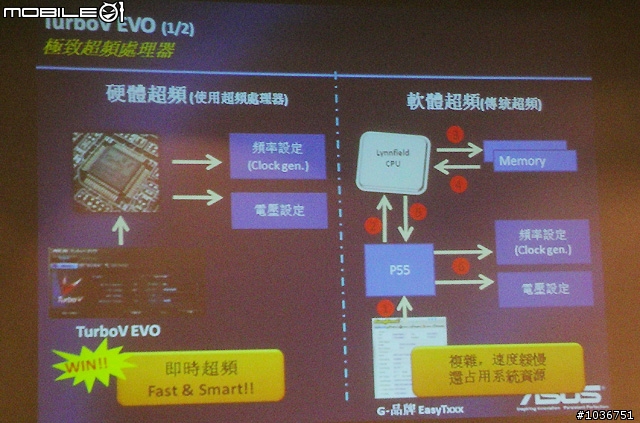

下面這張簡報資料是說明華碩的TurboV EVO超頻處理器是一種硬體超頻技術,並不是傳統所謂的"軟體超頻"技術。


跟傳統的"軟體超頻"技術比較起來,TurboV EVO超頻並不需要佔用處理器資源,而且執行的速度還會更快。

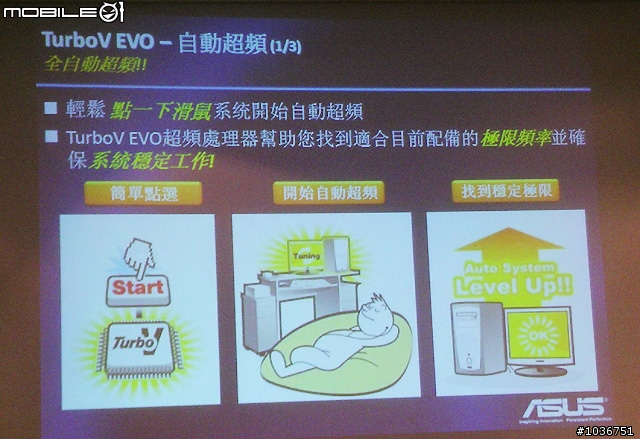

如果使用者想要讓TurboV EVO超頻處理器進行自動超頻的話,只要在TurboV EVO的軟體操作介面上簡單按一下滑鼠按鍵(或是相對應的鍵盤按鍵),然後TurboV EVO超頻處理器就會開始進行自動超頻,找到可以讓目前的配備穩定工作的"極限超頻頻率"。

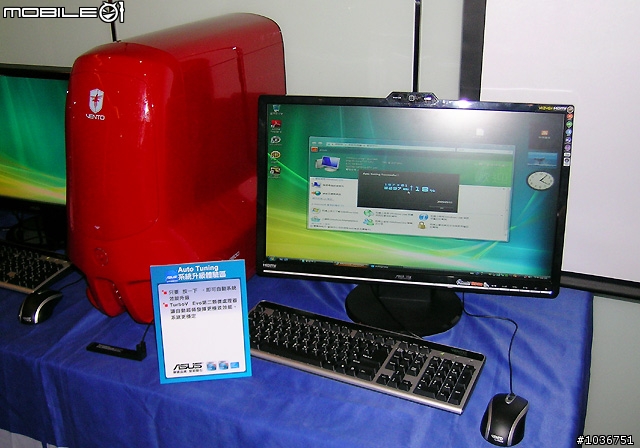

下圖就是研討會現場用來做"TurboV EVO超頻處理器進行自動超頻"示範的桌上型電腦,由於TurboV EVO超頻處理器的自動超頻是要找到可以讓目前的配備穩定工作的"極限超頻頻率",所以在進行自動超頻的時候,TurboV EVO超頻處理器會對系統作壓力測試,因此超頻過程中系統可能會進行好幾次的重新開機。

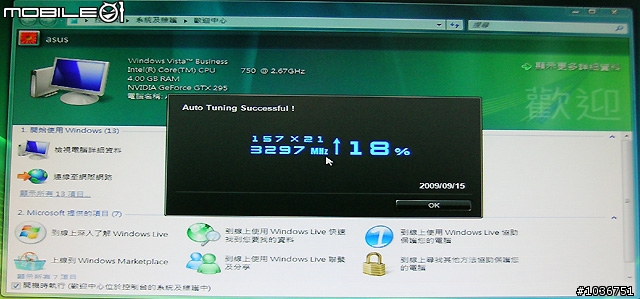

下圖就是"TurboV EVO超頻處理器進行自動超頻"的最後結果,系統可以穩定地超頻18%,而這個"自動超頻"可能是因為要做壓力測試的關係,所以花的時間其實還蠻久的,不過為了讓系統可以"穩定地"超頻,多花一點時間也算值得啦!(畢竟又不需要自己待在電腦前面一步一步慢慢嘗試)

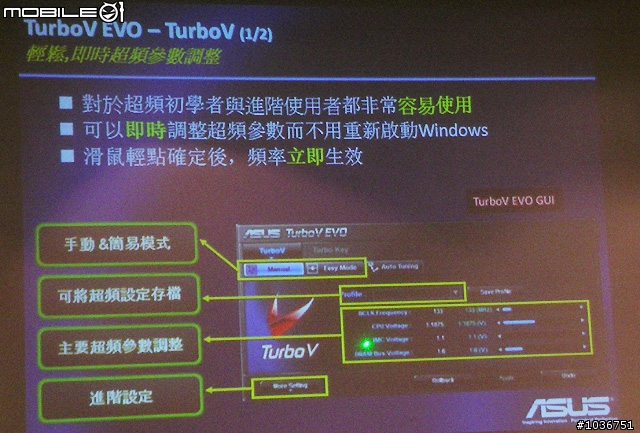

前面提到TurboV EVO的軟體操作介面,就是下面這張簡報資料裡面的樣子,這裡有一些軟體特色的說明,網友們可以參考一下。

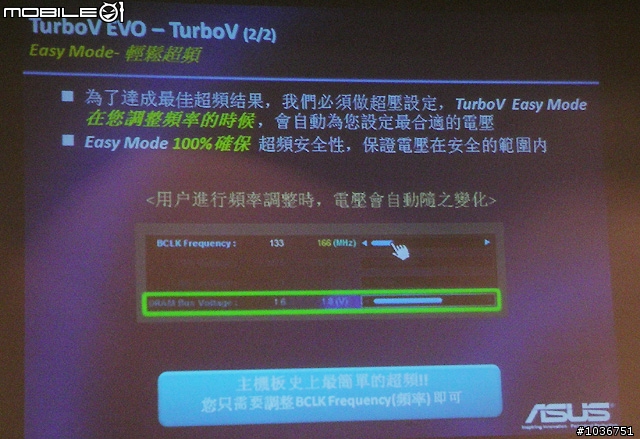

如果是使用TurboV Easy Mode來進行超頻的話,Easy Mode為了確保百分之百的超頻安全性,所以在使用者調整頻率的時候,Easy Mode也會自動設定最合適的電壓。

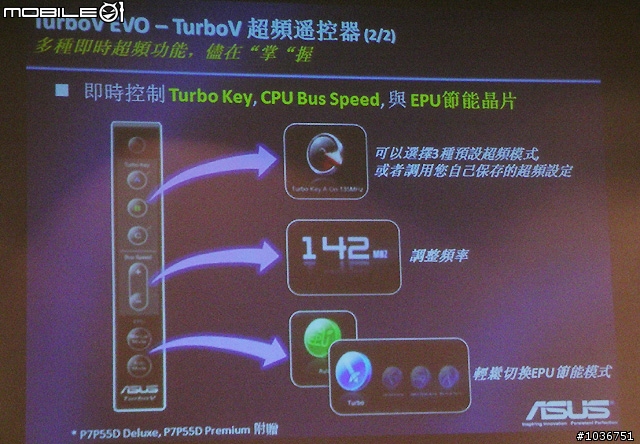

前面也有提過,在P7P55D系列主機板中比較高階的版本還會多附上一個超頻遙控器(TurboV Remote),下面這張簡報資料就有這個超頻遙控器的外觀以及一些主要功能的說明,在左下角也有註明P7P55D Deluxe以及P7P55D Premium這兩款高階主機板才有附贈。

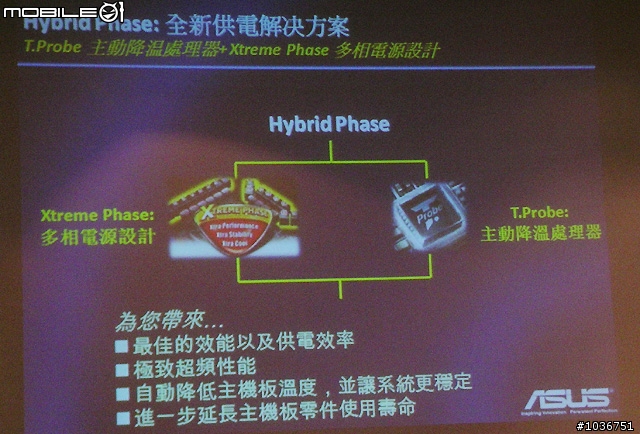

接下來看到的是複合多相電源(Hybrid Phase),在下面這張簡報資料中可以很清楚的看到,Hybrid Phase包含了Xtreme Phase多相電源設計以及T.Probe主動降溫處理器這兩種功能設計。

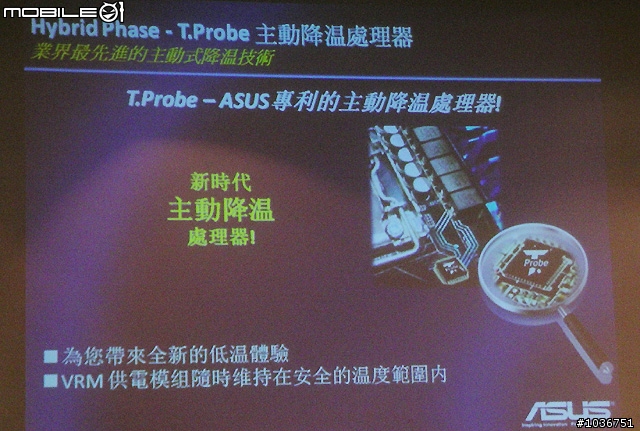

T.Probe是華碩專利的主動降溫處理器,它可以讓VRM供電模組隨時維持在安全的溫度範圍之內。

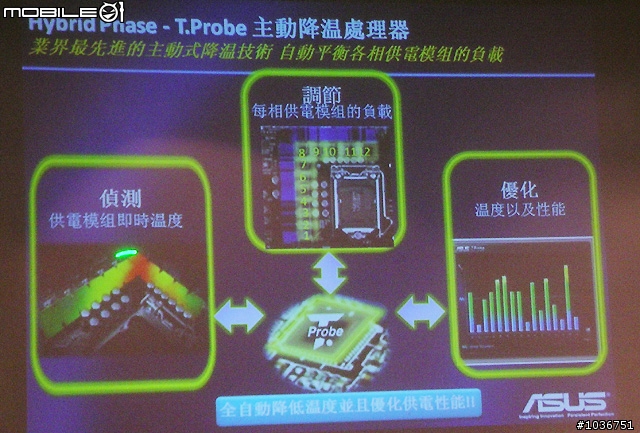

T.Probe主動降溫處理器會自動偵測VRM供電模組的即時溫度,然後藉由調節每一相供電模組的負載來平衡各相供電模組的溫度以及性能。

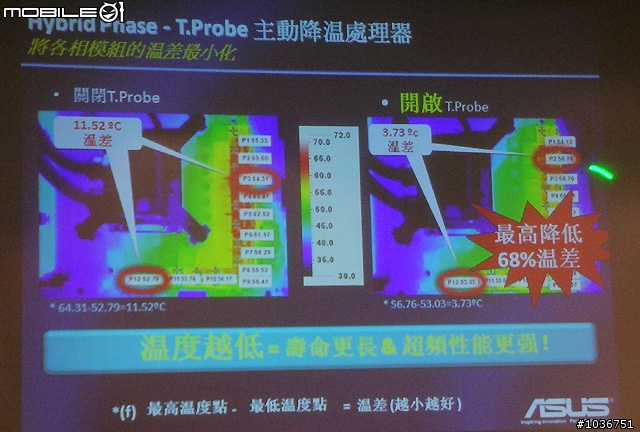

下面這張簡報資料就是開啟或未開啟T.Probe主動降溫處理器的VRM供電模組之溫度比較,有開啟T.Probe主動降溫處理器的話,最高可以降低約68%的溫差。

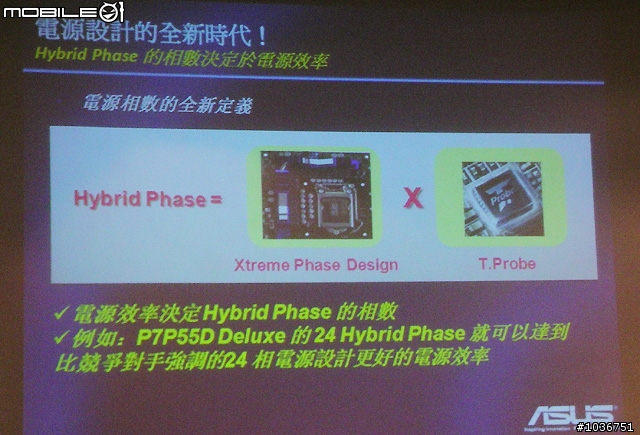

Hybrid Phase的相數與電源效率的說明~

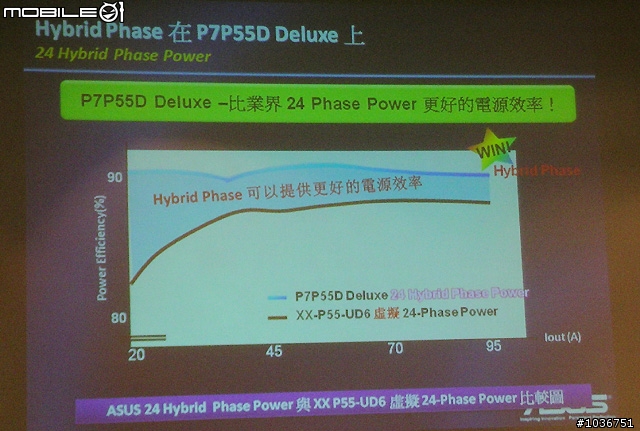

P7P55D Deluxe主機板的Hybrid Phase 24相與競爭對手主機板的24相在電源效率上的比較圖~

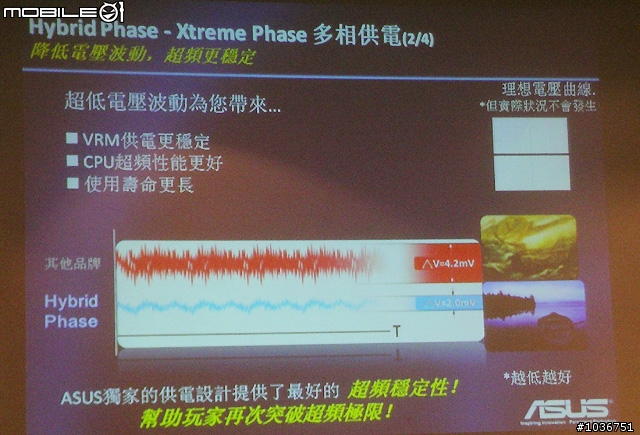

Hybrid Phase可以降低電壓波動,讓VRM供電更穩定、具備更好的CPU超頻性能以及更長的使用壽命。

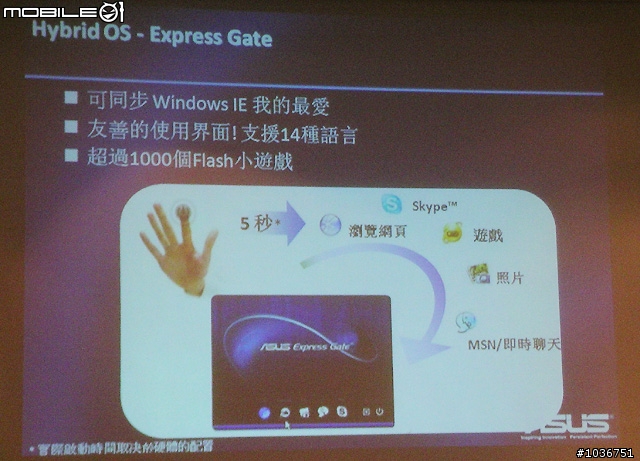

在複合作業系統(Hybrid OS)部分,華碩有提供一個簡易型的系統:Express Gate,這個系統支援14種語言的使用介面,提供超過1千個Flash小遊戲,並且還可以同步Windows IE我的最愛。Express Gate系統只要大約五秒鐘(實際的啟動時間取決於硬體的配置),使用者就可以開始瀏覽網頁/照片、進行遊戲、Skype、MSN/即時聊天等,相當地方便。

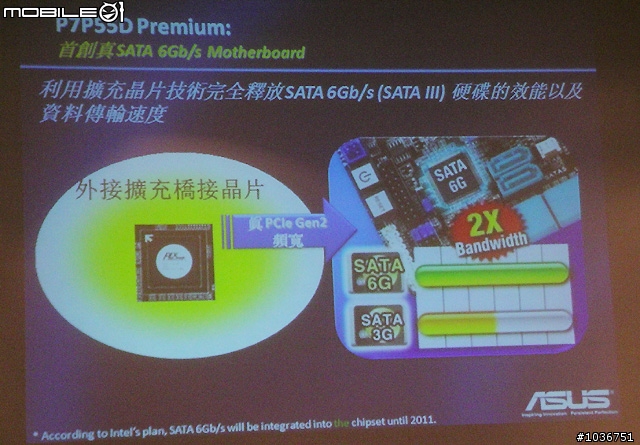

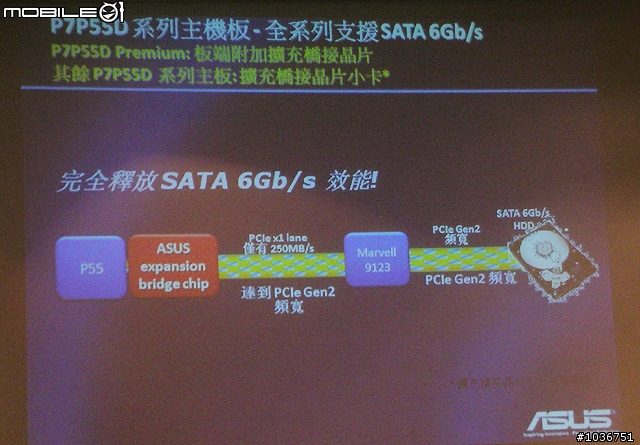

以上就是華碩這場P7P55D系列主機板研討會的主軸"Hybrid技術":複合處理器(Hybrid Processor)、複合多相電源(Hybrid Phase)以及複合作業系統(Hybrid OS)等,一些主要技術特點的說明。當然,P7P55D系列主機板除了"Hybrid技術"之外,也還有其他不少的產品特色,例如下面這張簡報資料所提到的SATA 6Gb/s就是其中之一。


在六款P7P55D系列主機板中,P7P55D Premium是唯一一款直接將SATA 6Gb/s擴充橋接晶片內建在主機板上面的(請參考上圖),其他的五款P7P55D系列主機板都是使用SATA 6Gb/s擴充橋接晶片的擴充小卡,因此P7P55D Premium在主機板上面所提供的SATA 3Gb/s插槽以及USB 2.0連接埠數量都是比P7P55D Deluxe主機板少一點。

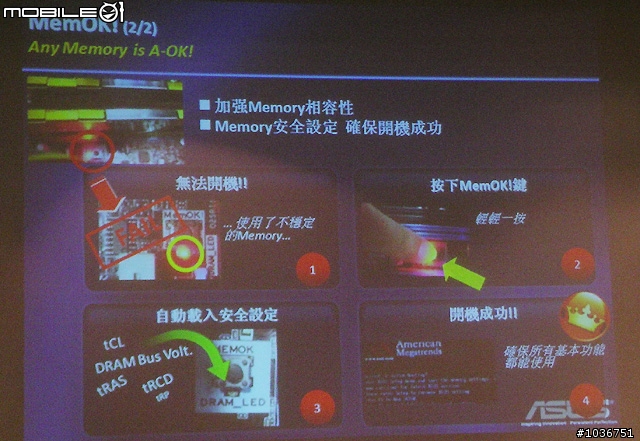

下面這張簡報資料是MemOK!功能的說明,這個功能主要是可以加強記憶體模組的相容性,確保開機成功。

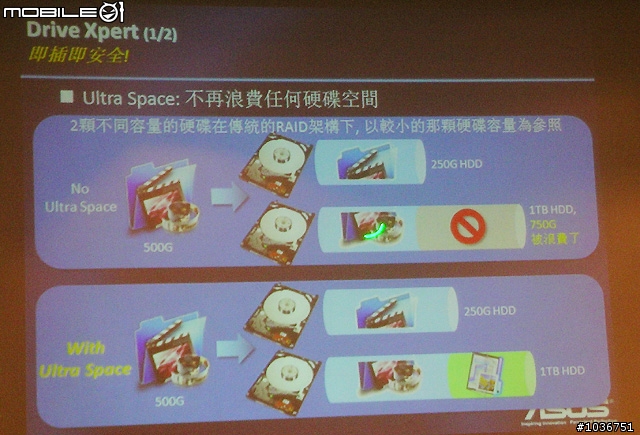

在Drive Xpert功能部分,由下面這張簡報資料的例子可以看到,如果是使用兩個不同容量的硬碟來組成磁碟陣列的話,在傳統的磁碟陣列架構之下都是由容量較小的硬碟為參照對象,容量比較大的硬碟剩下來的儲存空間都將會浪費掉。而使用Drive Xpert功能之後,容量比較大的硬碟剩下來的儲存空間也是可以使用的。

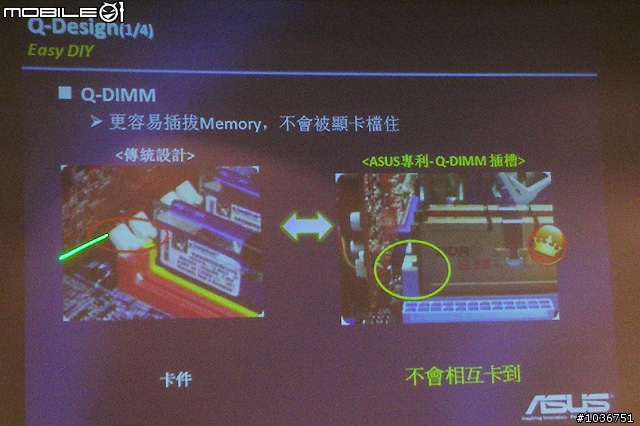

在主機板本身的設計上,華碩專利的Q-DIMM插槽讓使用者可以更容易地插拔記憶體模組,而且也不會被顯示卡擋到。

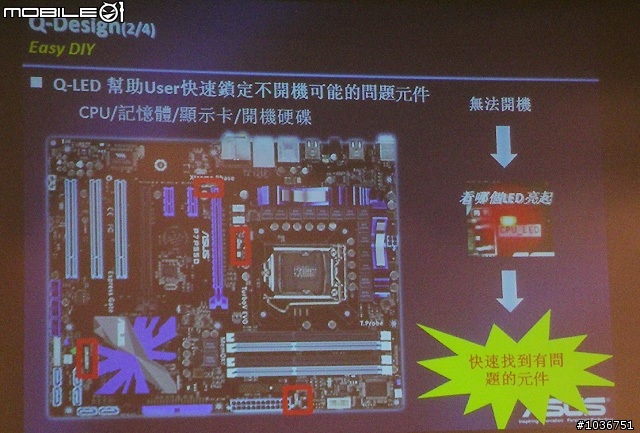

Q-LED指示燈號可以幫助使用者快速地鎖定導致系統不開機的可能問題元件,包含了處理器、記憶體、顯示卡以及開機硬碟等,一旦電腦發生無法開機的狀況時,使用者很容易就可以透過Q-LED指示燈號來找到有問題的元件了。

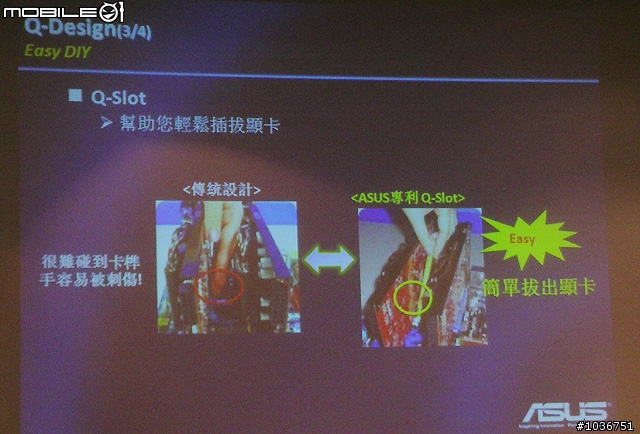

華碩專利的Q-Slot設計可以幫助使用者更輕鬆地插拔顯示卡~

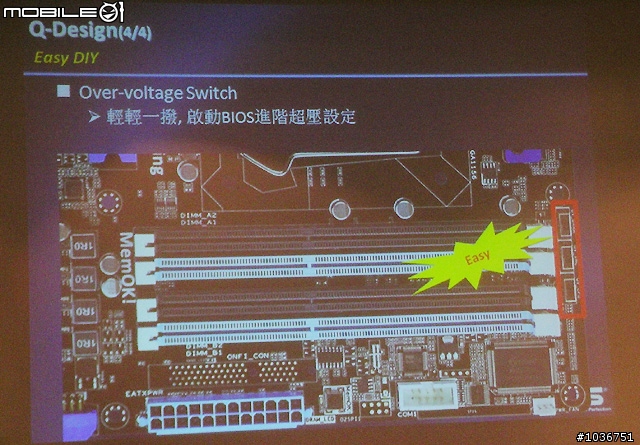

還有一項Over-voltage Switch設計,使用者只要輕輕一撥,就可以啟動BIOS進階超壓設定了。

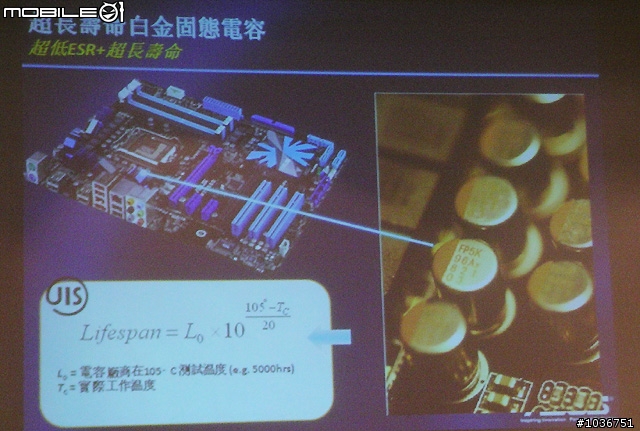

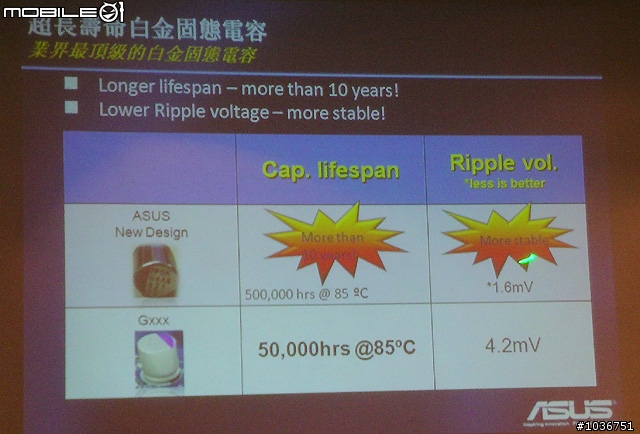

另外,下面的兩張簡報資料是說明華碩新的主機板是採用"超長壽命白金固態電容",雖然外觀看起來可能跟大家比較常見的一些固態電容不太一樣,不過"超長壽命白金固態電容"可是具有超過十年以上的使用壽命喔!

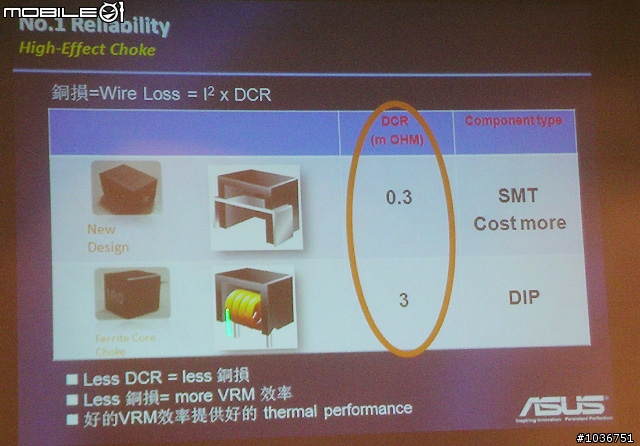

而在電感(Choke)部分,華碩新的主機板也是採用新的高效率電感,下面這張簡報資料是說明新電感的一些好處。


對於Intel新的P55 Express晶片組,華碩除了有推出上述的P7P55D系列主機板之外,也會導入Republic of Gamers品牌,而這個品牌的主要訴求重點就是最強、最新、最屌、最好用!

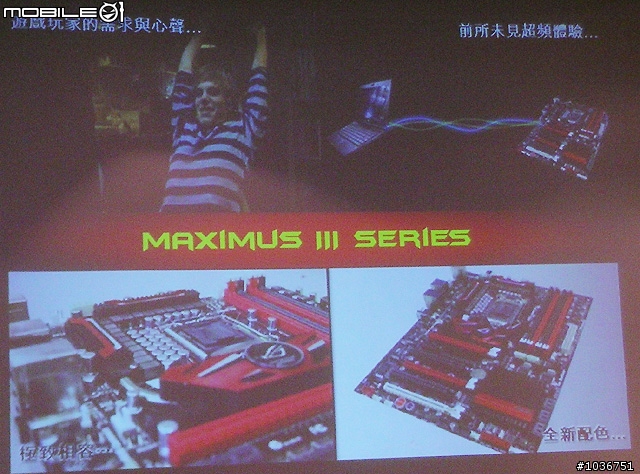

ROG系列的主機板都會有全新的顏色搭配,而針對P55 Express晶片組部分所推出的主機板是MAXIMUS III系列。

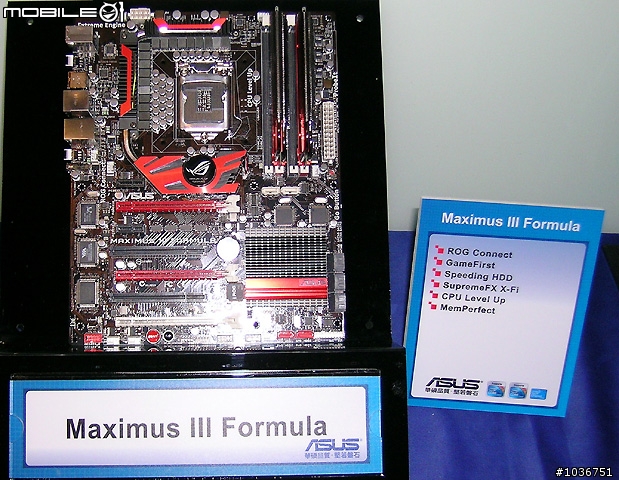

研討會現場所展示的MAXIMUS III系列主機板一共有兩款,MAXIMUS III Formula是屬於標準ATX尺寸的主機板。

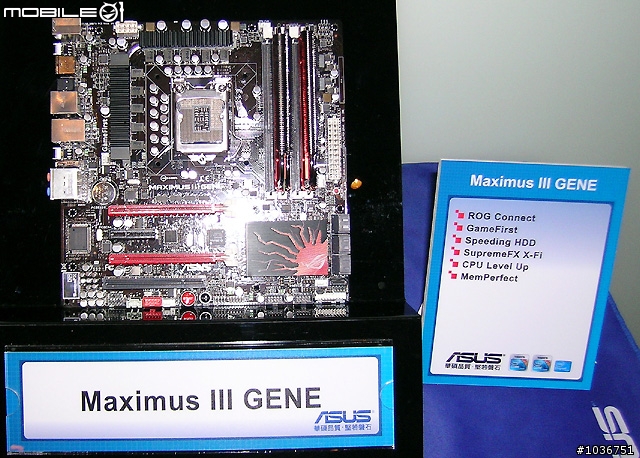

另一款MAXIMUS III GENE則是MicroATX尺寸的主機板~

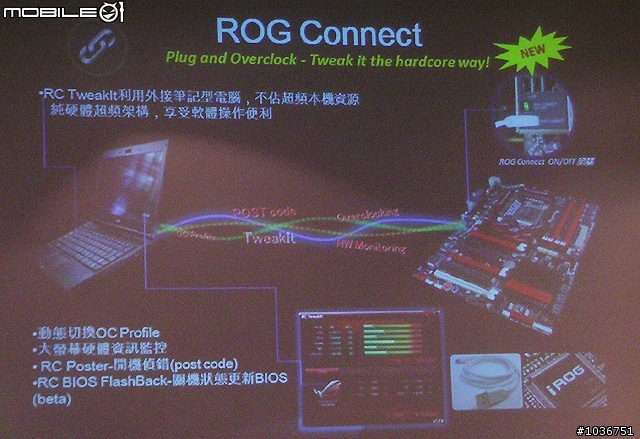

ROG Connect是ROG系列主機板一個相當特別的功能,透過主機板內建的iROG功能,使用者可以利用USB傳輸線來連接筆記型電腦與需要操控的電腦主機,然後使用者可以透過分離式的操作方式直接對主系統的硬體層級表現即時調整。


研討會現場的華碩長官正在使用筆記型電腦為大家示範ROG Connect功能~

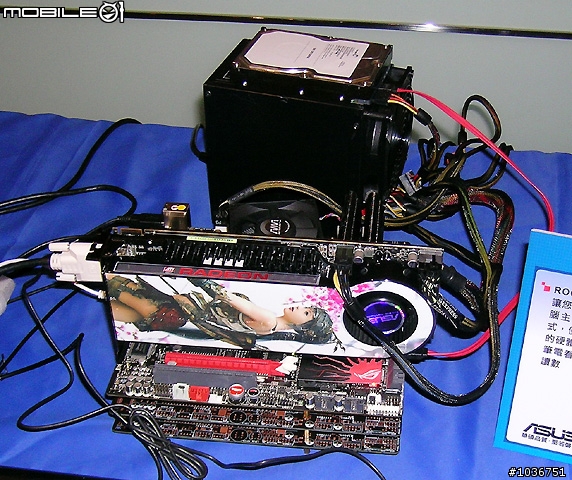

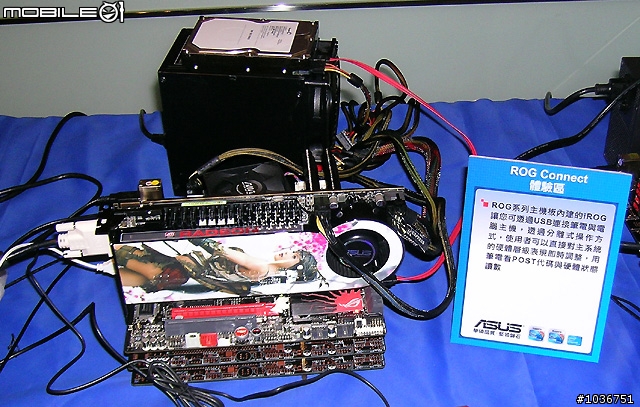

下圖這一組裸機就是ROG Connect功能被筆記型電腦操控的電腦主機~

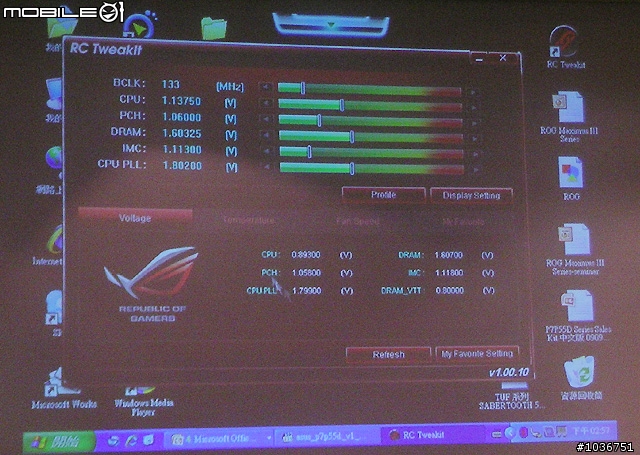

ROG Connect功能是利用一個稱為RC TweakIt的工具軟體來進行操控的,使用者可以在筆記型電腦上面檢視即時POST碼以及硬體狀態的讀數,並且可以在純粹硬體層級上即時調整參數。

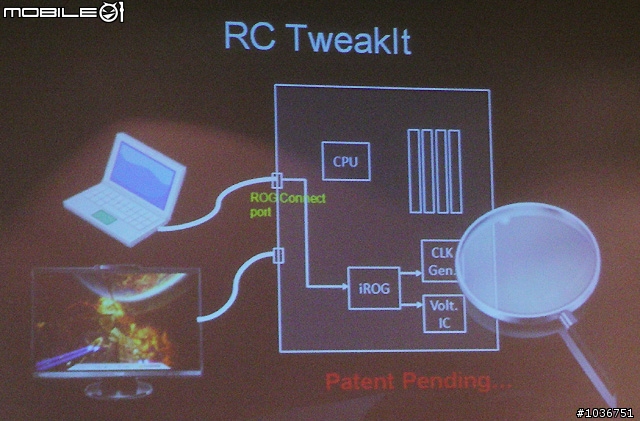

下面這張簡報資料就是RC TweakIt的操控示意圖~

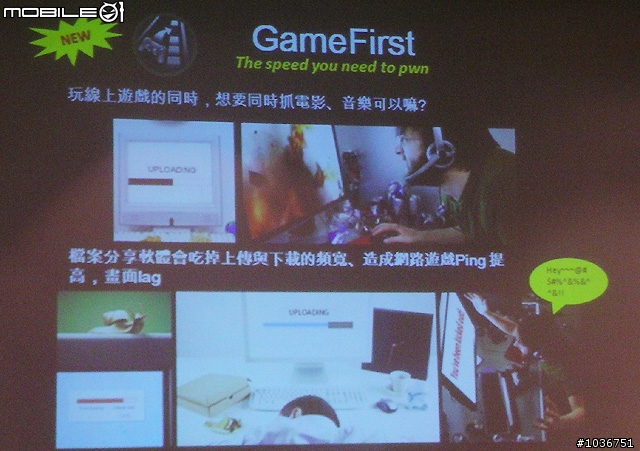

"GameFirst"是ROG系列主機板另一個特別的功能,它的主要目的是讓使用者在線上遊戲中與敵人奮戰的時候,仍然可以繼續聆聽線上音樂、下載或上傳檔案,甚至是進行網路聊天,也不用擔心線上遊戲的傳輸速度會被拖累而變慢。

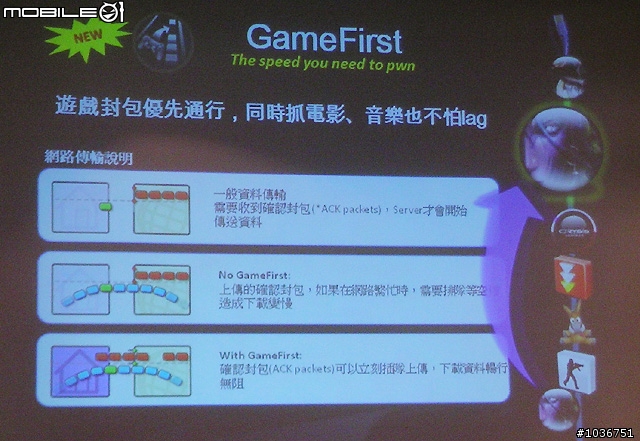

當使用者啟動"GameFirst"功能之後,系統對於網路傳輸就會自動判斷資料封包的種類,如果遇到的是遊戲封包就會優先通行,所以理論上同時進行網路資料傳輸也不用擔心線上遊戲會發生lag的狀況。

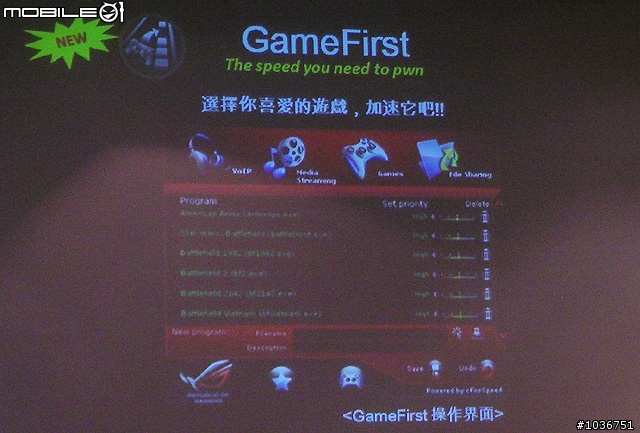

下圖就是"GameFirst"功能的操作介面,使用者可以在這裡設定想要啟用"GameFirst"功能的遊戲。

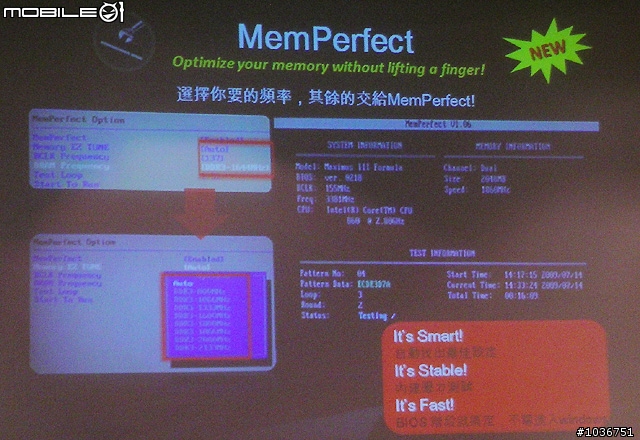

針對記憶體部分,除了前面介紹過的MemOK!功能之外,ROG系列主機板還有MemPerfect最佳化記憶體功能,使用者只需要選擇想要使用的頻率之後,MemPerfect功能就會快速地檢查記憶體設定值是否有錯誤並且會自動進行修正,以確保電腦系統的穩定性。

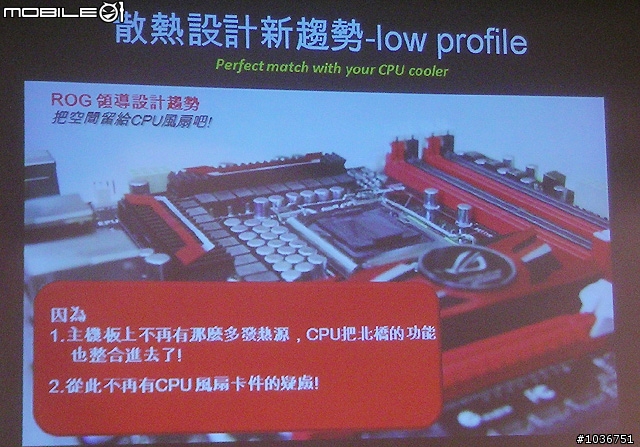

在主機板本身的設計上,ROG是採用low profile的設計方式,將CPU插槽附近的空間保留給CPU散熱器,避免比較大型的CPU散熱器發生卡件的狀況。

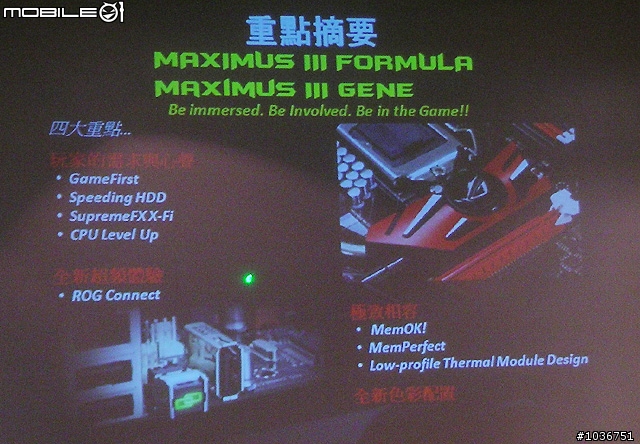

下面這張簡報資料是MAXIMUS III Formula以及MAXIMUS III GENE主機板的產品重點摘要,有興趣的網友們不妨參考看看~


由MAXIMUS III Formula主機板所組成的展示主機~

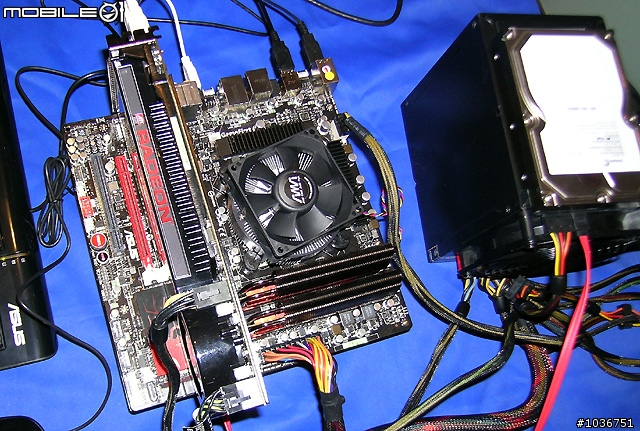

由MAXIMUS III GENE主機板所組成的展示主機~

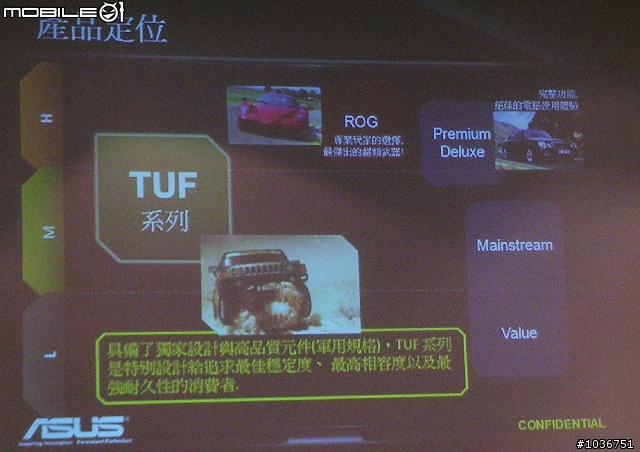

最後要看的產品是"TUF系列",這個系列的產品具有獨特的設計以及高品質的元件(軍用標準),它是專為追求最佳穩定性、最高相容性以及最強耐用性的消費者而誕生的。

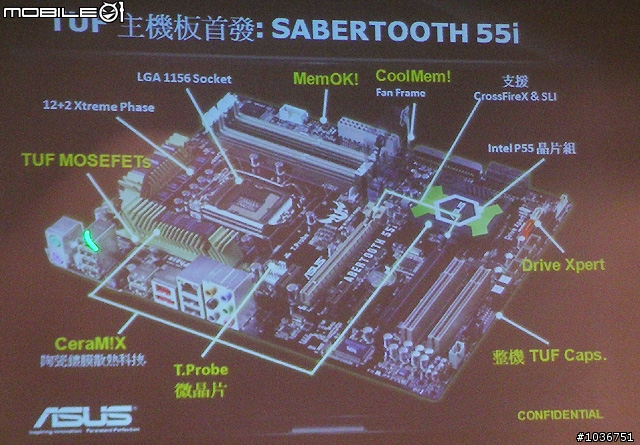

目前華碩所推出的"TUF系列"主機板還只有一款:SABERTOOTH 55i,下面這張簡報資料就是SABERTOOTH 55i主機板的外觀以及一些主要產品功能的說明。

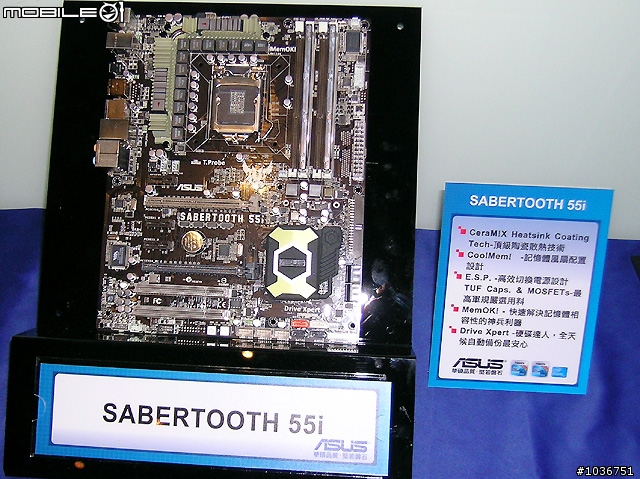

研討會現場所展示的SABERTOOTH 55i主機板本體~

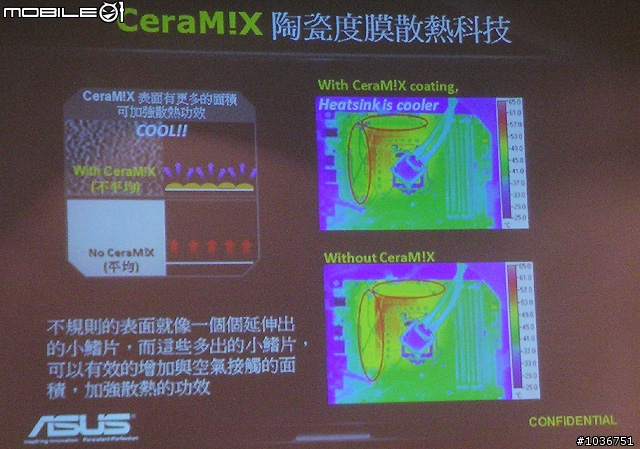

CeraM!X陶瓷鍍膜散熱科技是應用在SABERTOOTH 55i主機板上面一項相當獨特的技術,據了解,由於這項技術的成本很高,所以目前只有應用在SABERTOOTH 55i主機板上。而透過CeraM!X陶瓷鍍膜技術可以提供更大的散熱面積,因此能夠提高系統的散熱能力,進而提升整體系統的穩定度。

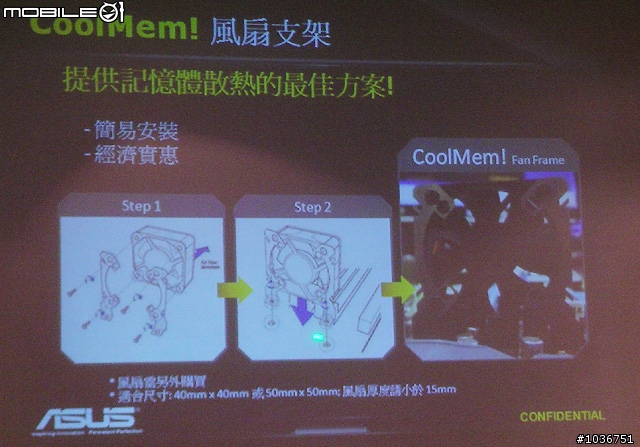

另一個產品特點是CoolMem!風扇支架設計,這個風扇支架適用於40mm或50mm的散熱風扇,一般市面上所販售的散熱風扇就可以使用了,方便使用者以有效且簡單的DIY方式來為記憶體模組散熱。


透過這場技術研討會,可以看到華碩目前所推出的P55系列主機板包含了P7P55D系列(一共六款)、ROG系列(MAXIMUS III系列的兩款)以及TUF系列的SABERTOOTH 55i,這幾個系列的P55主機板都有各自的產品訴求重點,所針對的消費族群也不太相同,因此網友們如果最近有想要嘗試一下Intel的LGA1156架構產品的話,個人覺得華碩這些P55系列主機板是蠻值得做為參考的對象,可以從中挑選出比較符合自己需求的最高性價比產品。
