說起移軸鏡,大家應該都不陌生,以往多用於修正建築物變形的移軸效果,現在則因為有許多攝影師利用移軸鏡加上大光圈來營造出小人國般的效果而有逐漸走紅的跡象,雖說如此,但移軸鏡高昂的價格實在是令業餘的玩家們望之卻步...若非是有業務上需求的職業攝影師,一般來說,大部分的人還是不太會購買此類特殊用途的鏡頭,也因此沒有什麼分享的文章...殊為可惜.....這次就讓小編帶大家來認識什麼是移軸鏡吧!

移軸鏡頭最主要的效果是拿來修正被攝物透視變形的問題,並藉著鏡頭的傾斜改變景深的範圍,一般來說常用來拍攝建築、風景、商品攝影等方面。所謂的移軸攝影,在英文裡面是寫做 Tilt Shift,這名詞裡面包含了兩種動作,一是相對於成像面將鏡頭傾斜,鏡頭傾斜後因與感光原件已經不是平行也就能夠藉由光圈與傾斜角度的控制來製造出類似微距鏡拍攝的效果(又稱作小人國效果),這稱為Tilt。

另外一種是相對於成像面將鏡頭進行平移的Shift,通常都是應用在高樓大廈等建築物的攝影上面,藉由鏡頭的平移來修正透視尖角的效果,避免建築物的平行線交叉而產生向後倒的情形。而且移軸攝影鏡頭為了確保在攝影鏡頭光主軸平移、傾斜或旋轉後仍能獲得清晰的影像,因此移軸鏡頭的的基準清晰像場比起比起一般鏡頭大得多,藉以達到全畫面清晰的目的。

這次小編所借到的是Nikon PC-E 24mm f/3.5D ED,超廣角的焦段設定不同於其他的兄弟們(PC-E Micro NIKKOR 85mm F2.8D,PC-E Micro NIKKOR 45mm F2.8D ED),以24mm的適用性拿來拍攝建築,風景等等主題可以說是再適合不過了。想要靈活地運用移軸鏡所帶來的效果那就先來看看Nikon PC-E 24mm f/3.5D ED的外觀與結構吧!


外觀與結構:

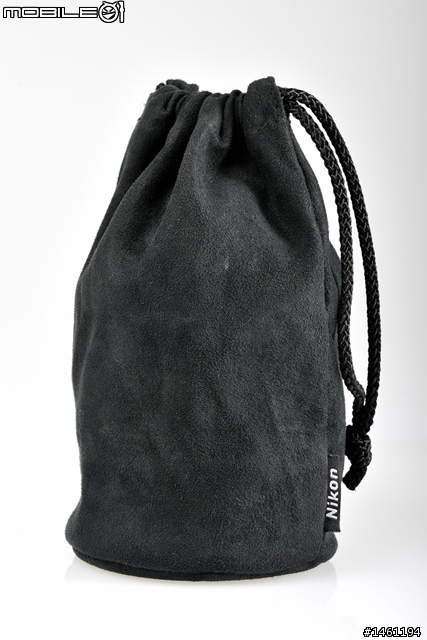

原廠的包裝除了外盒之外還附贈了一個鏡頭袋用來呵護這顆身價不斐的高貴鏡頭(比起24-70所附的鏡頭套,個人比較喜歡這種軟質的,實用性較大,也方便收納)。



鏡頭整體的重量達到了730 g,因此拿在手上就能明顯感受到與一般鏡頭的重量差異(但還是比24-70 2.8G的900g輕),體積大小為82.5 x 108 mm,在大小上也算是容易攜帶的尺寸。

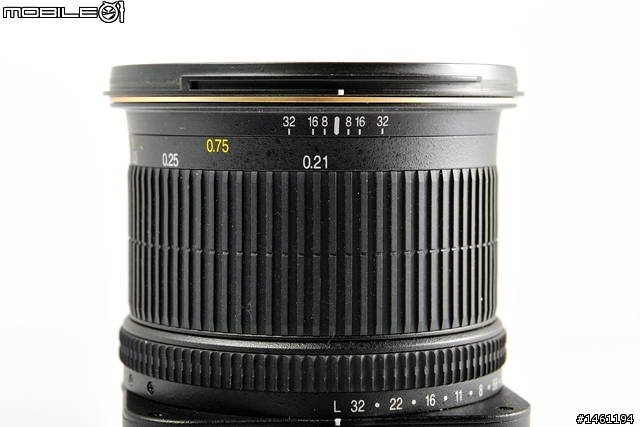

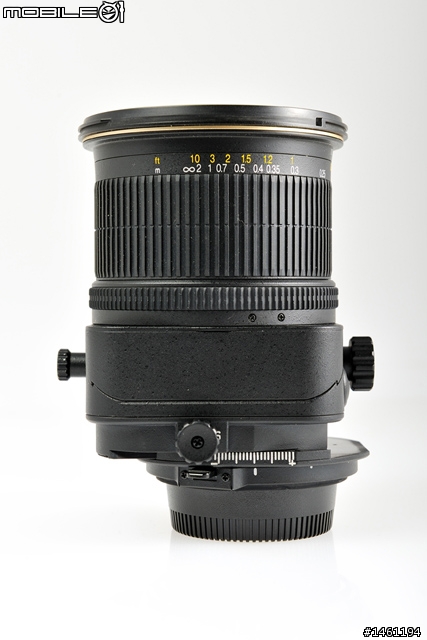

鏡頭前方標示著對焦距離由21cm到無限遠,最前端標示的32-16-8等數字則是對應焦段距離的光圈景深範圍。

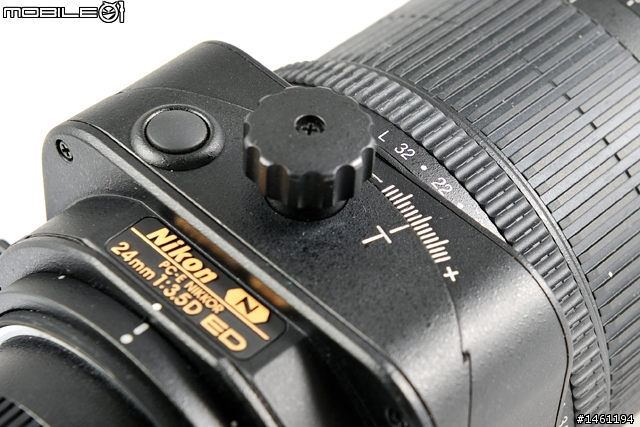

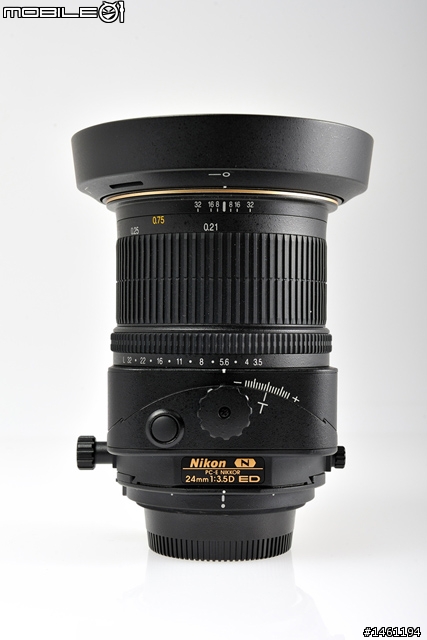

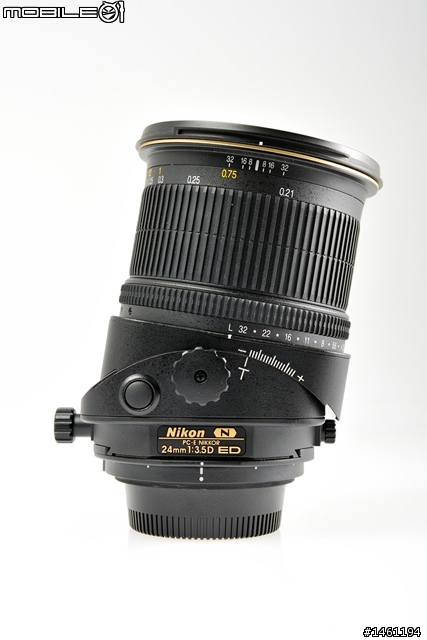

這邊可以看到令人銷魂的N鍍膜標誌(不過有這標誌的鏡頭都是爆貴....)與焦段,ED鏡片採用等說明,PC-E 24mm的鏡頭結構為10組/ 13片 (3 片ED鏡片, 3 片非球面鏡, 1片奈米結晶鍍膜),正中間長的像齒輪的為傾斜旋鈕,左邊還有一個按鈕則是光圈釋放鈕(主要是為了解決小光圈時因進光量降低後產生對焦困難的情形.按一下可使用最大光圈檢視,再按一次則回復原設定光圈),對於拍攝上的便利性有相當程度的助益。光圈環的標示則是從L,32-3.5,選擇L時可以利用機身來控制光圈(M,A模式下拍攝)。

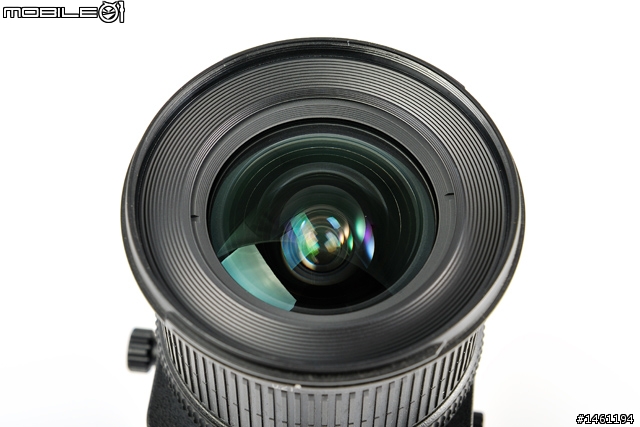

這顆鏡頭的口徑為77mm,迷人的大眼睛正在跟大家的小朋友招手喔~XD

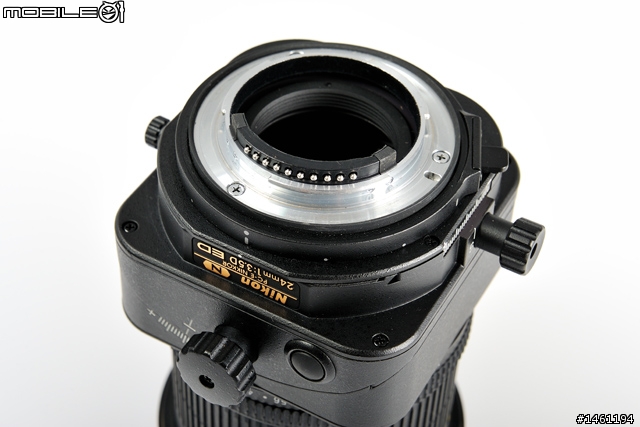

鏡身後方一樣有著電子接點,也因為搭載了電子接點使得PC-E 24mm在支援的數位機身上可以達到自動光圈控制的目的,目前已知可以對應的機種有D3X、D3、D700、D300、D300S、D90,其他後來出的進階機種在對應上應該也沒問題。



這邊可以看到鏡片組跟後方的接環距離不同於一般鏡頭,而是有著很大的間隙存在,這是為了鏡頭在傾斜與平移時能有適當的活動空間所設計的,但由於不是密閉性的結構,因此要非常小心不要在容易入塵的地方更換鏡頭,或暴露在不良的環境下。

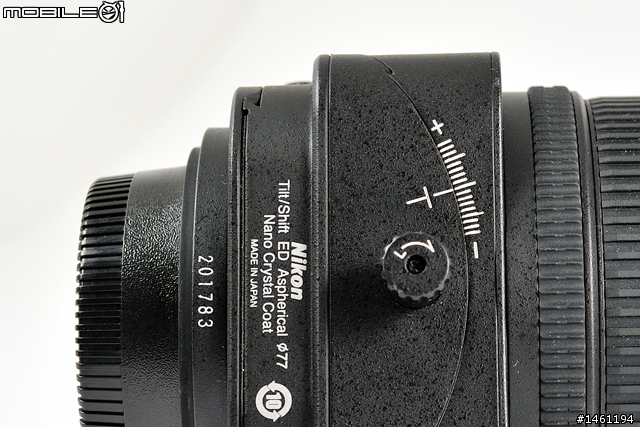

先來看看傾斜(Tilt)旋鈕,PC-E 24mm設計了一組特殊的機構,為透視控制提供了 ±8.5°的傾斜角度,每一個刻度標示為一度。


而在鏡身的另外一側則是傾斜旋鈕的鎖定功能,這邊同樣標示著刻度方便檢視,往L(Lock)方向轉到最緊就是鎖定鏡頭,反之則是逐漸鬆開鎖定,在傾斜鏡頭時僅需鬆開一些些供鏡頭移動即可,放的太鬆反而因為沒有阻尼效果而容易使鏡頭受傷也不易調整,收納時就一定要鎖緊才行。

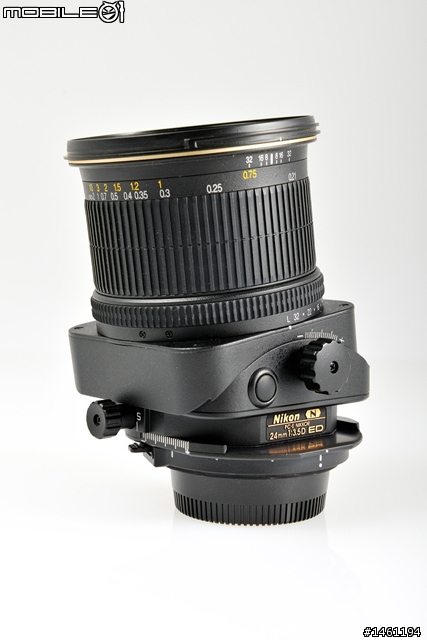

使用T旋鈕傾斜鏡身後的鏡頭狀態。

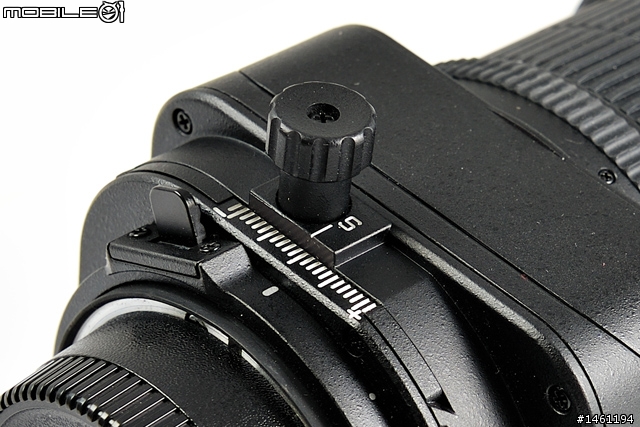

標示著S的就是平移(Shift)旋鈕,平移的範圍為±11.5 mm,在拍攝建築物時可以提供相當大的移軸透視修正效果,刻度旁的撥桿是鎖定鏡身旋轉角度用的。

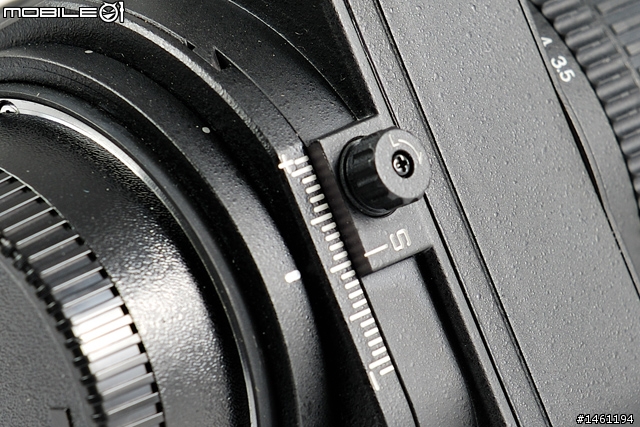

S旋鈕的另外一側同樣有著Shift的鎖定鈕,使用方法同T鎖定鈕,同樣在收納時記得要鎖緊。



使用S旋鈕平移鏡身後的鏡頭狀態,可以明顯看出傾斜跟平移的不同。

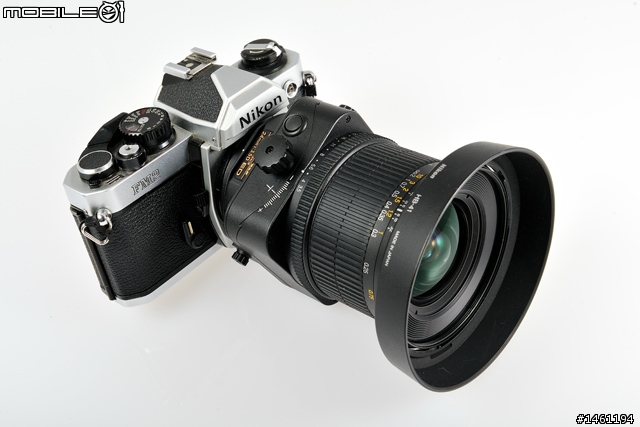

而在拍攝的運用上,可以同時使用傾斜加上平移,當然鏡身想要同時旋轉也是可行的,不過這種拍法若想運用在人像上可得練到人鏡一體的境界...不然等你調整好..MODEL的臉都僵了XD。

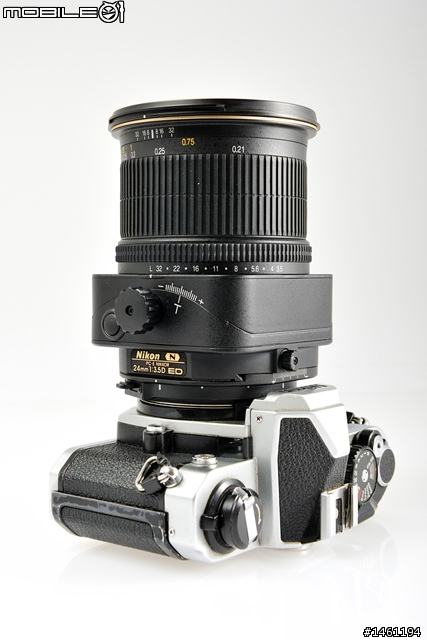

前面有提到PC-E 24mm的鏡身也可以左右旋轉正負90度來進行拍攝,每旋轉30°會有一個停頓的提示,這邊也讓大家看看差異,此為正常狀態。

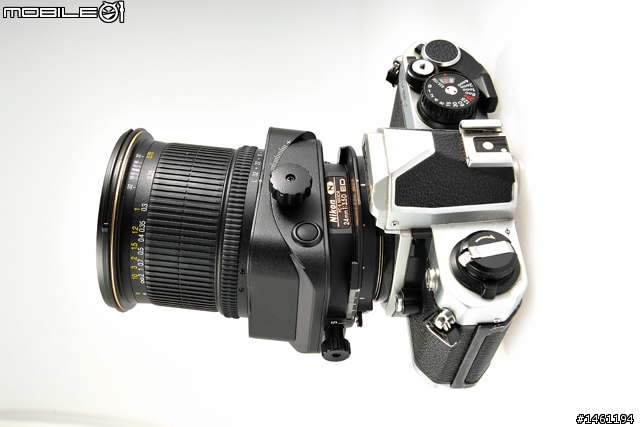

旋轉90度之後的樣子,要注意的是有內閃的機種因其軍艦部較為突出,旋轉的角度因而受限
僅有左轉才能到達90度的範圍。

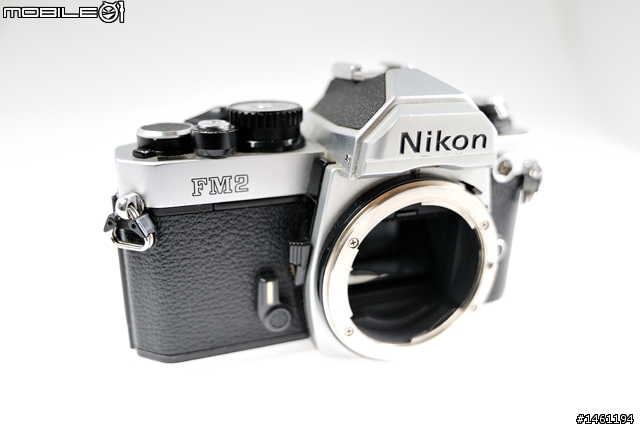

這邊大概示範一下移軸鏡對焦區域的操作方式,為了讓大家更明顯的看出拍攝效果採用F3.5的光圈來進行拍攝,這張是在正常狀態下未移動或傾斜光軸所進行拍攝的,焦平面的呈現跟一般鏡頭相同。

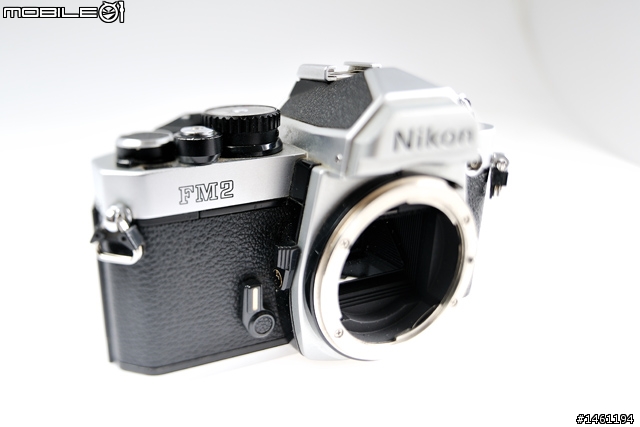

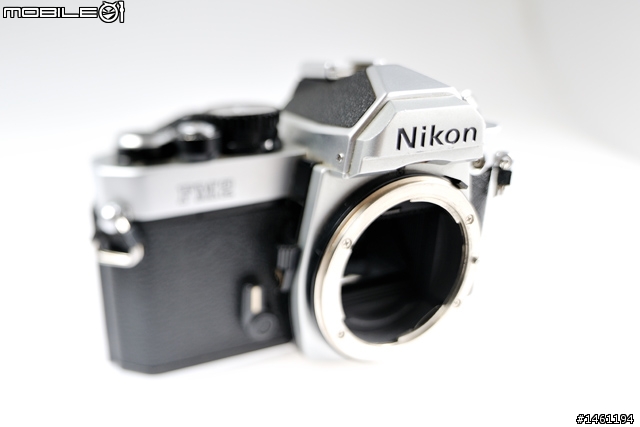

接著我們將鏡頭向右傾斜8.5度後將焦點移到FM2上所呈現的效果,這時可以看出焦平面是縱向的,且因採用俯角拍攝而有稍稍傾斜。

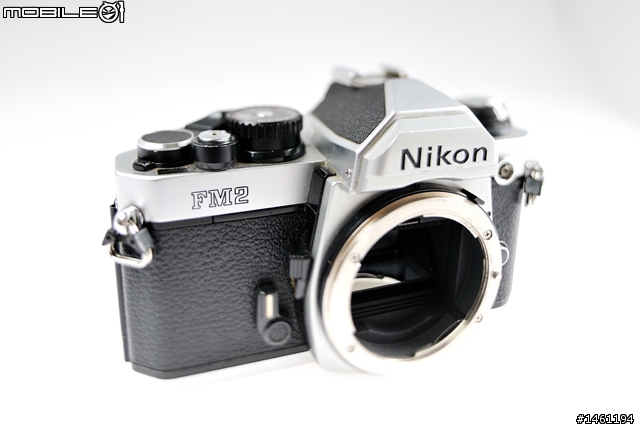

將焦點對到Nikon標誌上,此時焦平面仍是屬於縱向。



那如果想要改變焦平面的走向呢?這時就要用到旋轉鏡身的功能,此張照片為鏡身旋轉90度後拍攝,可以看到焦平面從縱向變成橫向了,這樣一來應該就能瞭解移軸鏡的焦平面要怎麼控制了吧!


鏡頭規格:

鏡頭結構(組/片) 10/ 13 (3 片ED鏡片, 3 片非球面鏡, 1片納米結晶鍍膜)
FX(135)格式畫角 84° (移動後最多 101° )
最小光圈 32
最近主體對焦距離 0.21 m
最大倍率 [近攝設定] 1/2.7
光圈設定方式 電磁驅動的自動光圈/預先設定光圈
濾鏡接口大小 77 mm
遮光罩 HB-41
鏡頭袋 CL-1120
直徑 x 長度 (由鏡頭接環起計) 82.5 x 108 mm
重量(大約) 730 g
提供配件 遮光罩 HB-41, 鏡頭袋CL-1120



實際拍攝:



在建築物的拍攝上,由於使用一般的鏡頭拍攝時會因為廣角的透視感而產生尖角,甚或是有時會有嚴重向後傾倒的情形發生,為了要修正這種透視感,就要使用Shift功能,這張是未使用Shift功能所拍攝的,可以看到建築物有些微的變形。



而使用Shift功能進行校正後,原本呈現交叉的建築物垂直延伸線已經變成平行的兩條線,原本的透視感已經修正,不過使用Shift功能唯一的缺點就是捕捉到的影像範圍會比未使用時更狹窄一些,因此要得到更廣角的影像就得更加後退才行。


日常拍攝樣張:

由於修正透視變形通常是職業攝影師才會如此講究,一般人如小編我...當然還是喜歡用小人國模式啦XD(使用傾斜模式時因為景深的改變會產生有如模型一般的錯覺),下面是一些日常生活的實際拍攝照片供大家參考。


1.

【按此檢視原始大圖】

2.

【按此檢視原始大圖】

3.

【按此檢視原始大圖】

4.

【按此檢視原始大圖】

5.

【按此檢視原始大圖】

6.

【按此檢視原始大圖】

7.

【按此檢視原始大圖】

8.

【按此檢視原始大圖】

9.

【按此檢視原始大圖】

10.

【按此檢視原始大圖】

11.

【按此檢視原始大圖】

12.

【按此檢視原始大圖】

13.

【按此檢視原始大圖】

14.

【按此檢視原始大圖】

15.

【按此檢視原始大圖】

16.

【按此檢視原始大圖】

17.

【按此檢視原始大圖】

18.

【按此檢視原始大圖】

19.

【按此檢視原始大圖】

20.

【按此檢視原始大圖】

21.

【按此檢視原始大圖】

22.

【按此檢視原始大圖】

23.

【按此檢視原始大圖】

24.

【按此檢視原始大圖】

25.

【按此檢視原始大圖】

26.

【按此檢視原始大圖】

27.

【按此檢視原始大圖】

28.

【按此檢視原始大圖】

29.

【按此檢視原始大圖】

30.

【按此檢視原始大圖】


總結:

經過了一些時間的試用之後,綜觀這顆 Nikon PC-E 24mm f/3.5D ED移軸鏡,雖然在價格上是屬於較高的產品,但因其獨特的拍攝特性,可以調整出其他鏡頭所做不到的透視修正以及焦平面傾斜所造成的小人國效果,在拍攝的自由度上卻又大大的提升,廣角端的變形相當輕微,在畫質上也有著定焦鏡該有的水準,因此小編個人相當推薦這顆 Nikon PC-E 24mm f/3.5D ED移軸鏡,但若是價格能更親民一點當然是更好XD
