AMD在近一年來因為CPU的製程導入45nm之後,讓AMD產品線又再度活躍起來
長期以來AMD都是65nm的K8/K10在市場上競爭,但因為效能、時脈、耗電量表現都不如對手理想
只能靠著100美金以下的CPU為主流銷售產品在苦撐,讓AMD的支持者著實捏了一把冷汗。

AMD趁著這一波45nm製程的成熟,推出一連串X2/X3/X4的CPU企圖來扳回市佔率
加上不知道有意無意的讓X2/X3 CPU有開X4使用的機會,讓AMD在平價市場的聲勢拉高不少
讓AMD的產品銷售量,從之前低階為大宗,重新站回低階以上、中階以下的市場。

在晶片組方面,AMD的產品更新就顯得比較少選擇
主要是All in one的780G/790GX較為常見,近期也有小改版785G推出。
高階的晶片組方面,AMD依然維持讓AMD 790FX + SB750當家的局面
此回要分享的就是AMD的高階平台組合-AMD Phenom II X4 965搭配790FX晶片組。

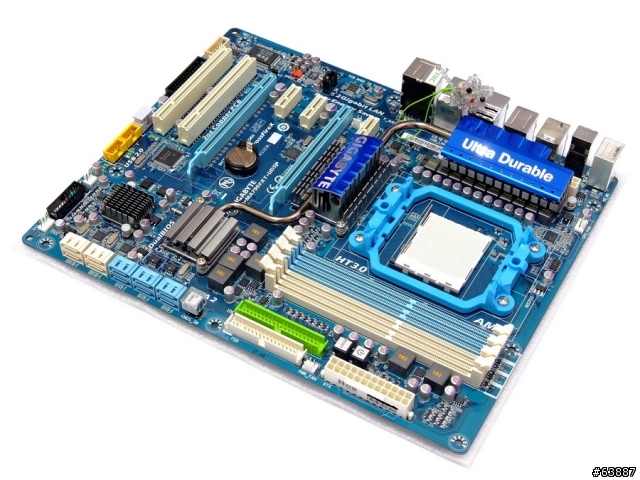

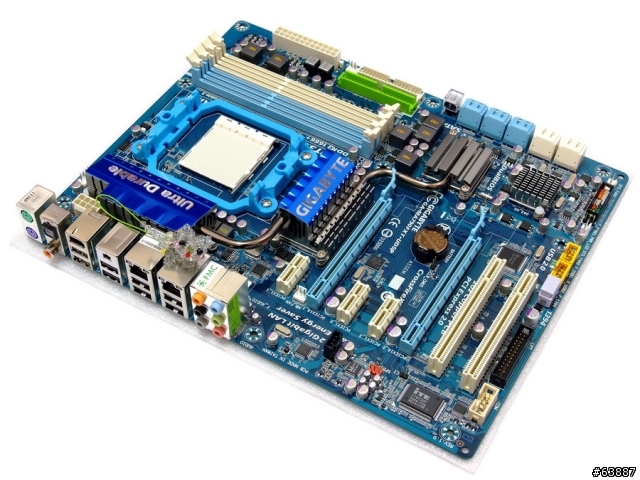

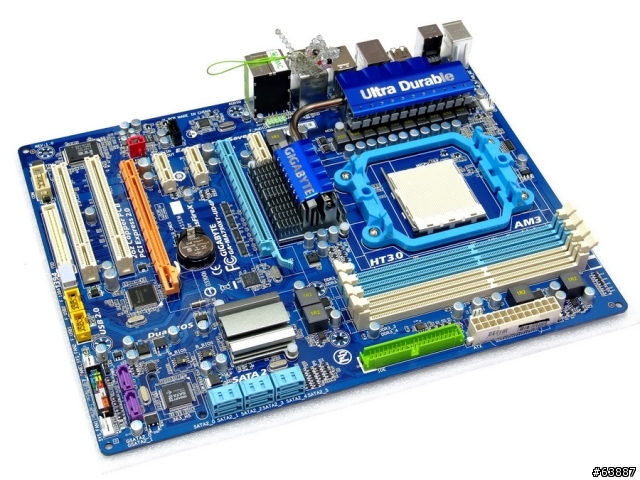

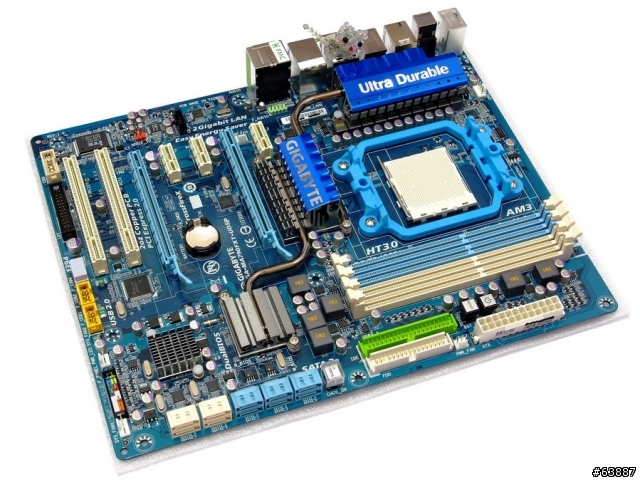

搭配的主機板型號為GA-MA790FXT-UD5P
也是目前GIGABYTE在AM3產品線中最高階的產品




GIGABYTE在AM3方面,再降一級就是GA-MA790XT-UD4P

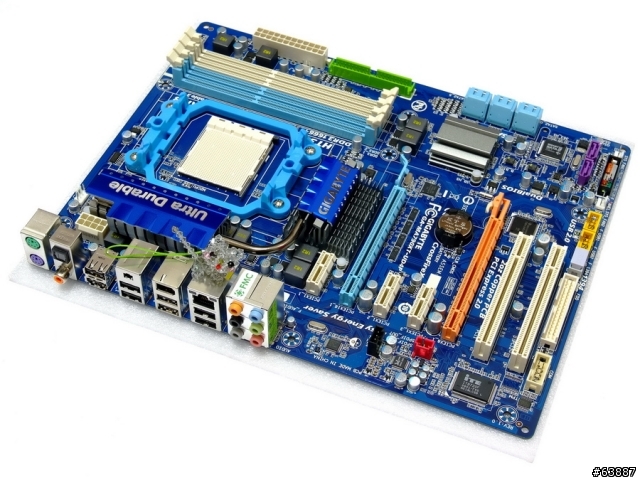

這兩款可以馬上做個外觀比較,可以看出UD5P的用料與規格較好一些




再回到UD5P的細部介紹

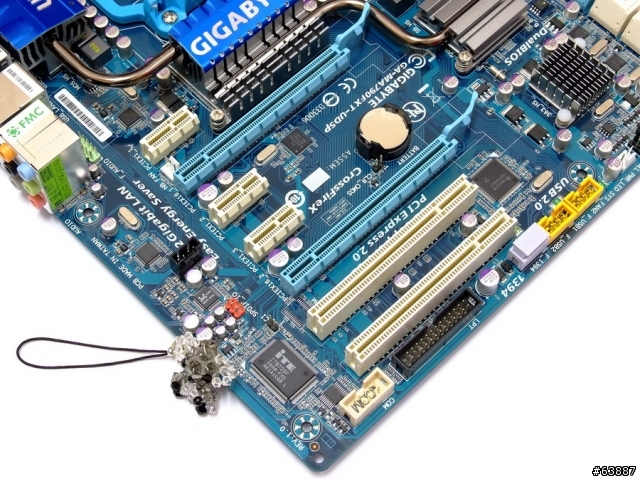

主機板左下方
2 X PCI-E X16,支援CrossFireX技術,頻寬為X16+X16
3 X PCI-E X1
2 X PCI
Realtek 8111D雙網路晶片,支援Teaming
Realtek ALC889A,支援7.1聲道與High Definition Audio/Dolby Home Theater技術。
PCB為MADE IN TAIWAN

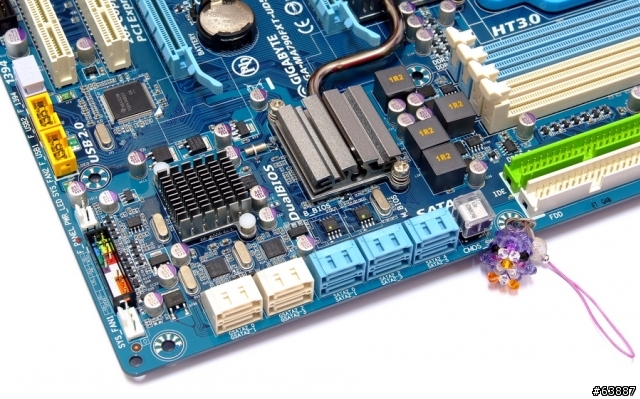

主機板右下方
6 X 藍色SATAII,支援RAID 0、RAID 1、RAID 5、RAID 10及RAID JBOD功能
4 X 白色SATAII,支援RAID 0、RAID 1、RAID JBOD功能
Dual BIOS雙重保護,南橋位置為GIGABYTE SA與JMB362TA2的晶片
右方Clear CMOS按鈕,附上一個保護蓋以免誤觸

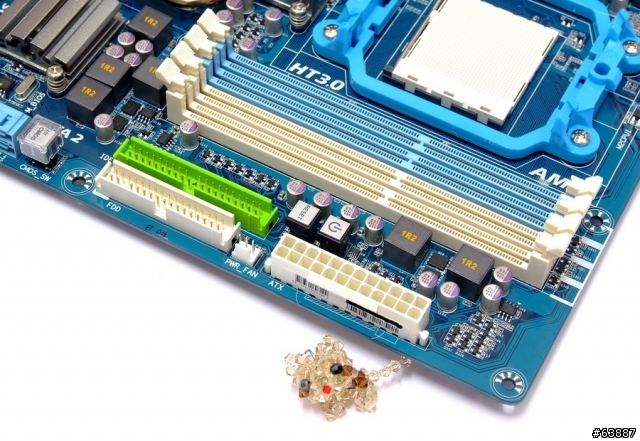

主機板右上
4 X DIMM DDR3,支援1066/1333/1600,最高DDR3容量可以支援到16GB
1 X IDE
1 X Floppy
Power/Reset按鈕位置設計在此處
DDR3使用2相供電,旁邊為24-PIN電源輸入

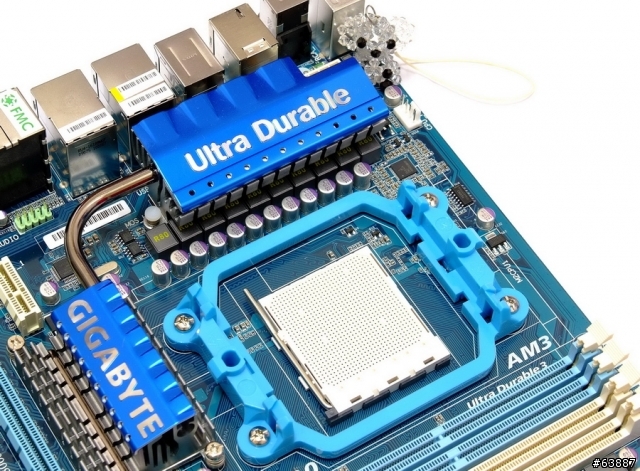

主機板左上
AM3 CPU安裝處

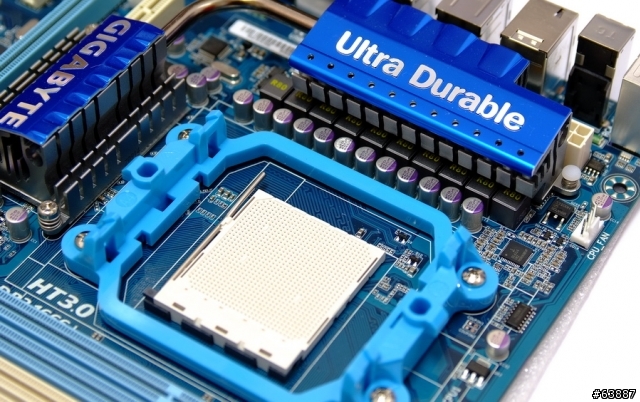

UD5P採用8+2相供電,以Phenom II X4 965耗電數據為140W來說,這樣的供電設計非常足夠

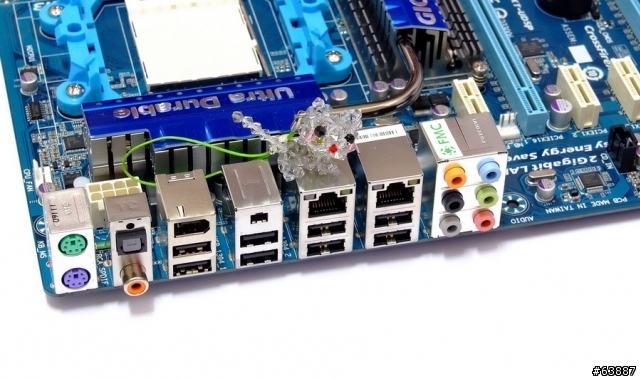

IO
8 X USB 2.0
2 X RJ-45網路孔
1 X S/PDIF 光纖/同軸輸出
1 X 1394a

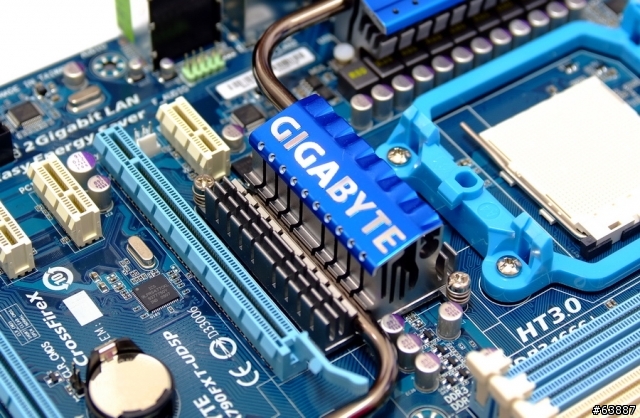

北橋散熱導管
這樣的設計並不會阻礙到PCI-E X1的安裝


GIGABYTE的設計用料相當地工整

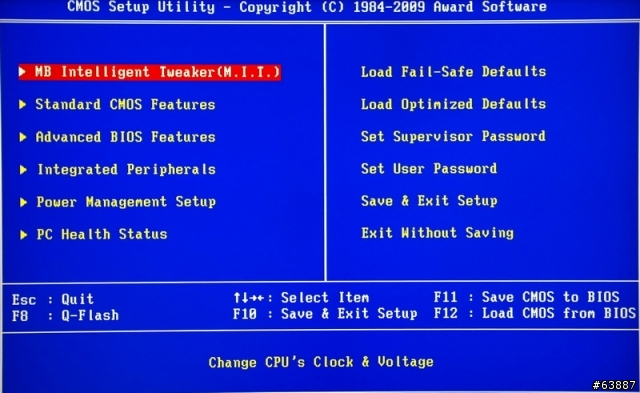

BIOS頁面

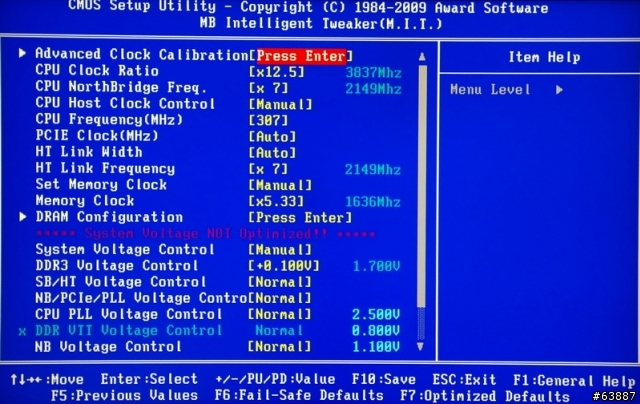

主要調效選單

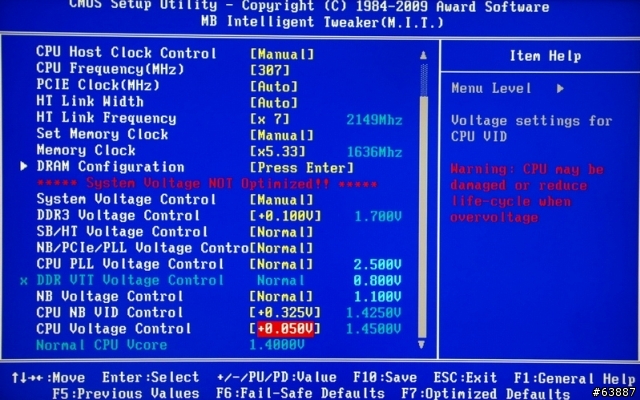

電壓頁面
DDR3 Voltage Control +0.050~0.750V
NB Voltage Control 1.100~2.600V
CPU NB VID Control -0.600~+0.600V
CPU Voltage Control -0.600~+0.600V

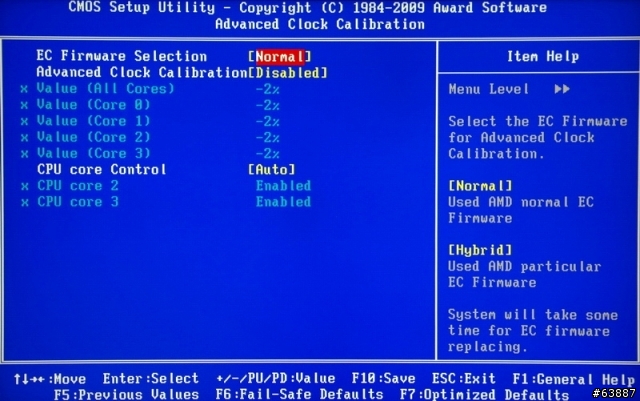

CPU使用幾個核心的頁面
在F8a的BIOS中也加入可以開三核的功能
讓開四核無法穩定的CPU改為嘗試開三核,增加開核成功的機率。

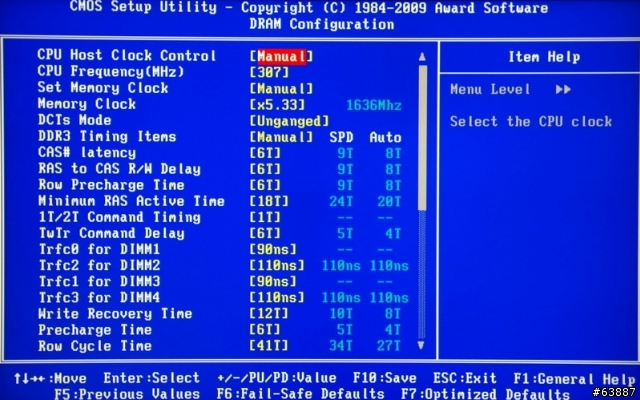

DRAM設定頁面


DDR3更細部的參數設定選項

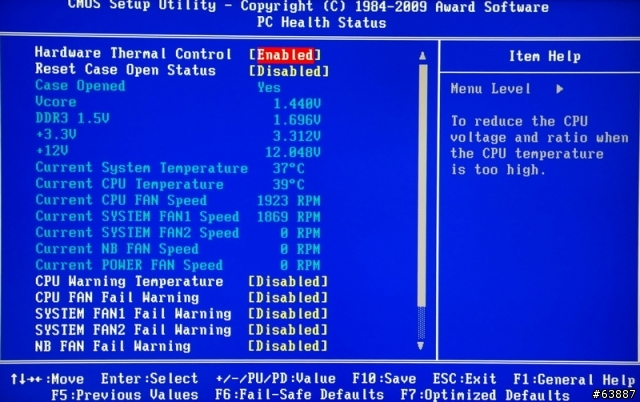

PC Health Status


以上是小弟在CPU超頻307Mhz的設定
事實上因為AMD在RAID方面相容性問題,一度讓我超高外頻測試花費許多天才找到問題點
CPU要跑高外頻的話,CPU NorthBridge Freq./HT Link Frequency/CPU NB VID Control是需要更動的選項。
依每顆CPU體質不同去增減電壓或是HT頻率,微調後就可以找到最佳的外頻設定

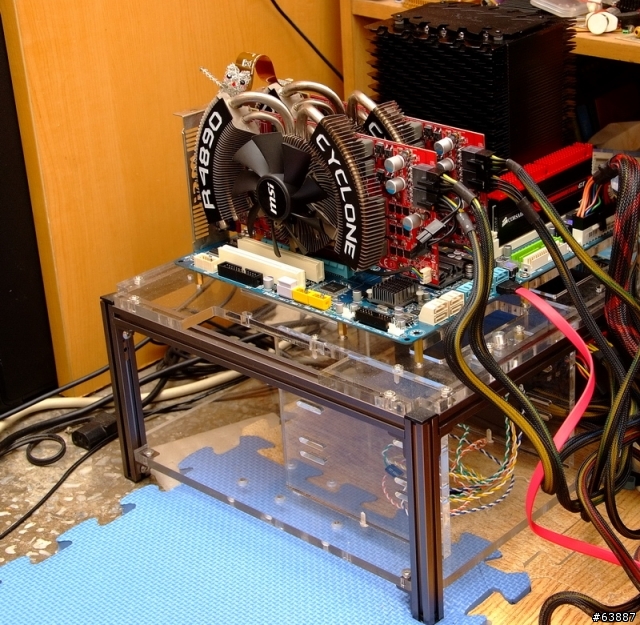

測試平台
CPU: AMD Phenom II X4 965
MB: GIGABYTE GA-MA790FXT-UD5P
DRAM: CORSAIR DOMINATOR-GT CMG4GX3M2A2000C8
VGA: MSI R4890 CYCLONE DDR5 1GB CrossFire
HD: CORSAIR CMFSSD-64GB2D
POWER: Antec TruePower New TP-750
Cooler: Tuniq Tower 120 Extreme

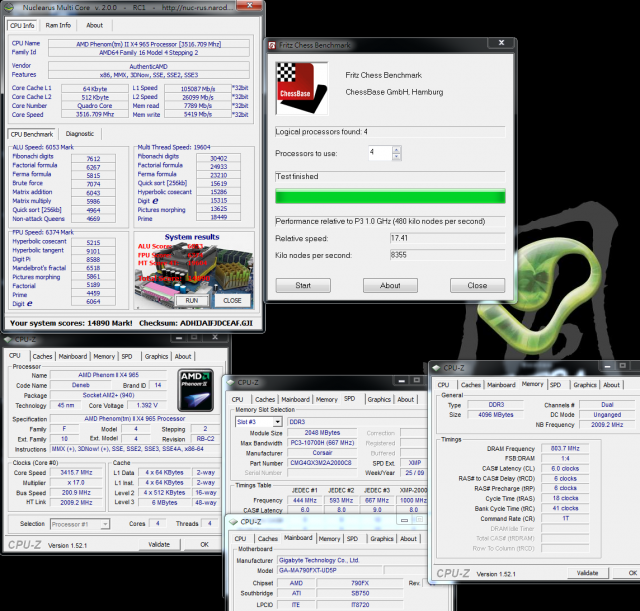

首先是AMD Phenom II X4 965預設效能測試
CPU 200.9 X 17 => 3415.4Mhz
DDR3 1607.4 CL6 6-6-18 1T

Nuclearus Multi Core => 14890
Fritz Chess Benchmark => 17.41/8355

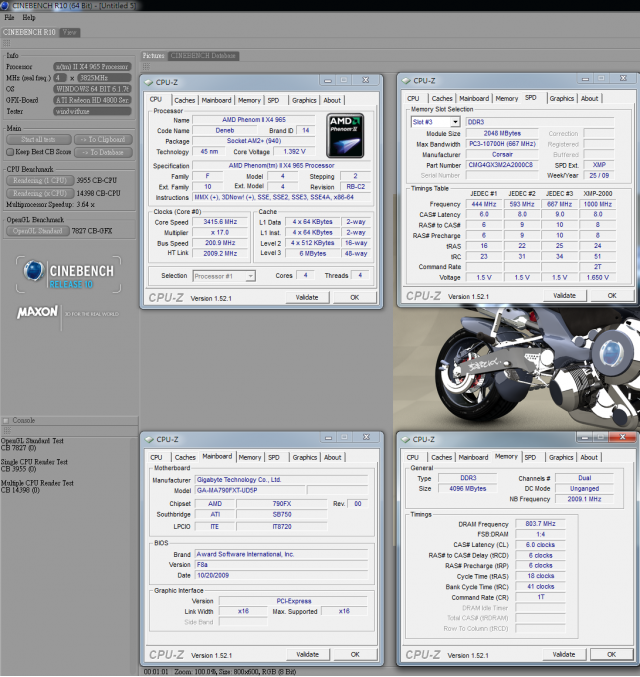

CINEBENCH R10
1 CPU=> 3955
x CPU=> 14398


PCMark Vantage => 11844

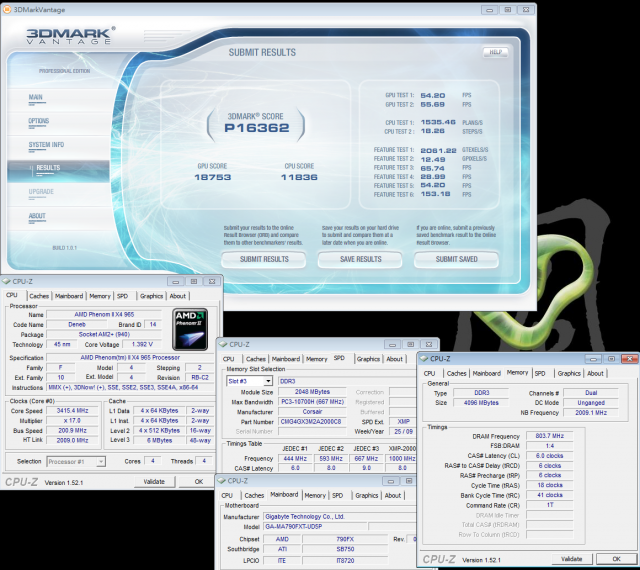

3DMark Vantage => 16362


Phenom II X4 965預設值高達3.4Ghz的時脈,在以上的測試中達到蠻高的效能分數
以45nm製程的CPU來說,預設電壓1.4V左右是略為偏高的狀況

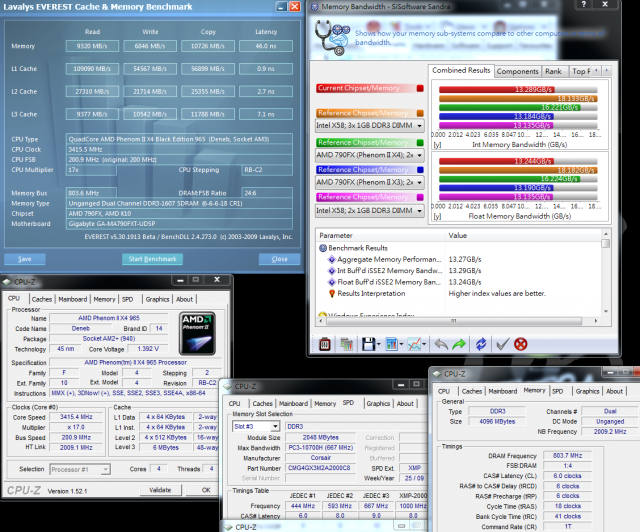

AMD DRAM效能方面

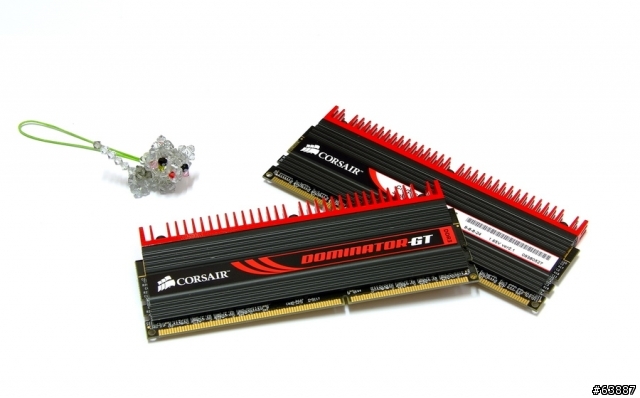

搭配CORSAIR最新雙通道產品-DOMINATOR-GT CMG4GX3M2A2000C8
時脈為DDR3 2000、參數CL8 8-8-24、電壓1.65V


CPU 3.4Ghz
DDR3 1607.4 CL6 6-6-18 1T
Sandra Memory Bandwidth - 9320MB/s
EVEREST Memory Read - 13289MB/s

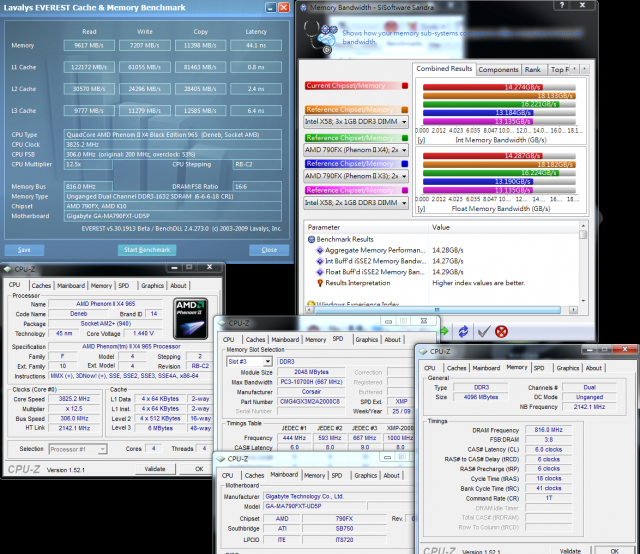

CPU 3.825Ghz
DDR3 1632 CL6 6-6-18 1T
Sandra Memory Bandwidth - 9617MB/s
EVEREST Memory Read - 14274MB/s


AMD的CPU採取Memory Control內建的設計,還記得當初在K8時期,AMD有著很高的DRAM效能表現
經過這些年來,Intel也開始採取類似的設計,在加上三通道的支援,讓AMD在這DDR3效能落後許多。
測試中的DDR3可以穩跑2160的時脈以上,碰到AMD平台連跑DDR3 1700都有困難
事實上AMD的DDR3相當難跑得好,就算是Memory Control體質特佳的AMD CPU,最多也只能摸到DDR3 1800的水準
這方面的弱勢需要AMD再去加強設計才可能有機會追上效能主流,已經與DDR3的體質強不強沒有太大的關係。

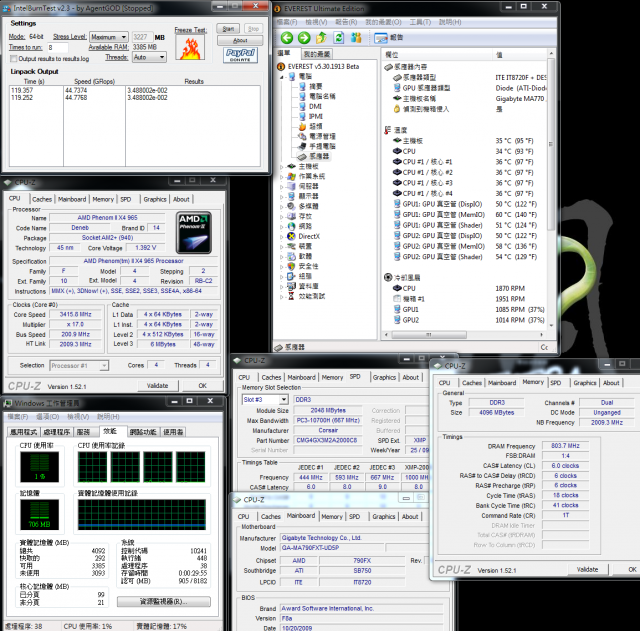

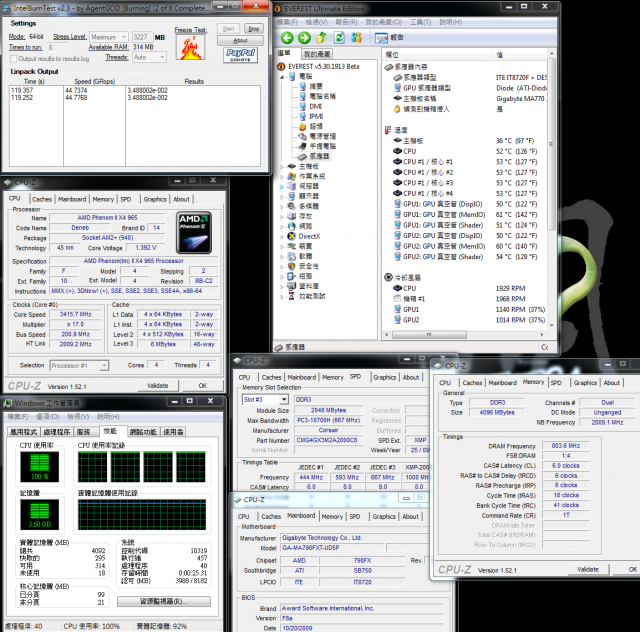

Phenom II X4 965溫度表現方面

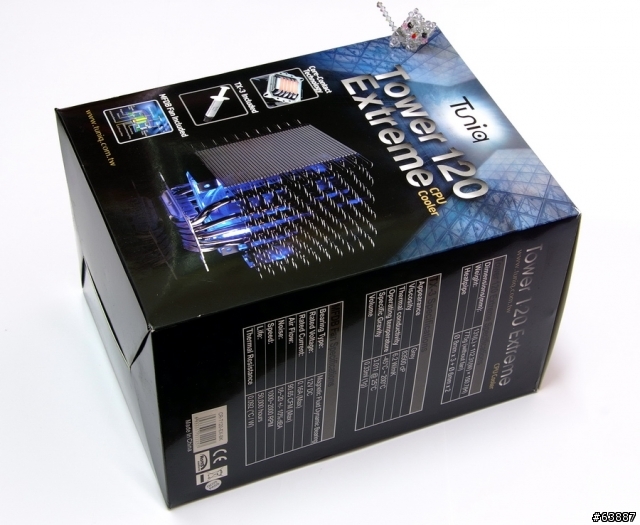

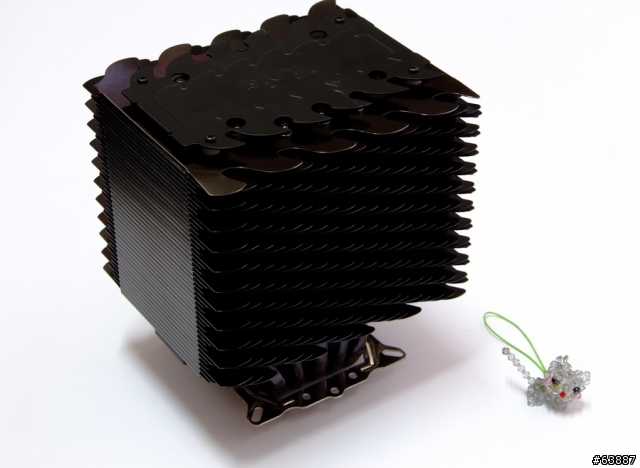

Cooler搭配Tuniq Tower12 Extreme,目前市面上屬於頂級的空冷產品




CPU 3.825Ghz
待機時溫度 - 40


全速時溫度 - 59


45nm的Phenom II在溫度方面比起先前的65nm Phenom有著不少的提升
測試中超頻到3.8Ghz以上的高時脈來運作,溫度也不容易超過60度
當時搭配著Tuniq Tower12 Extreme散熱能力也功不可沒

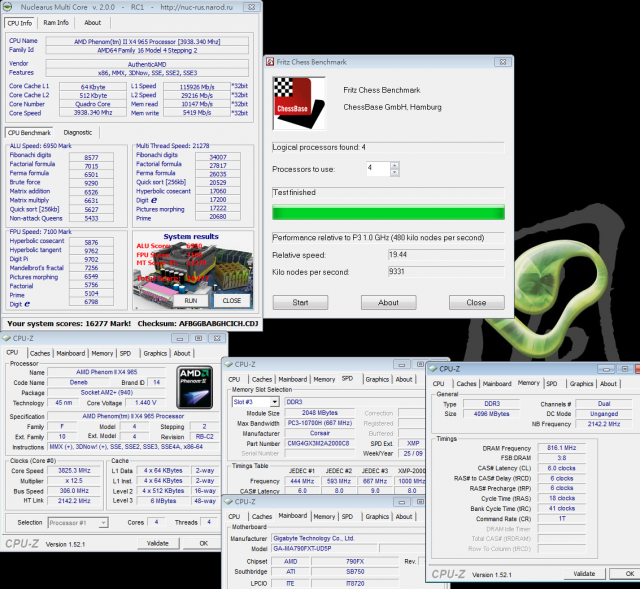

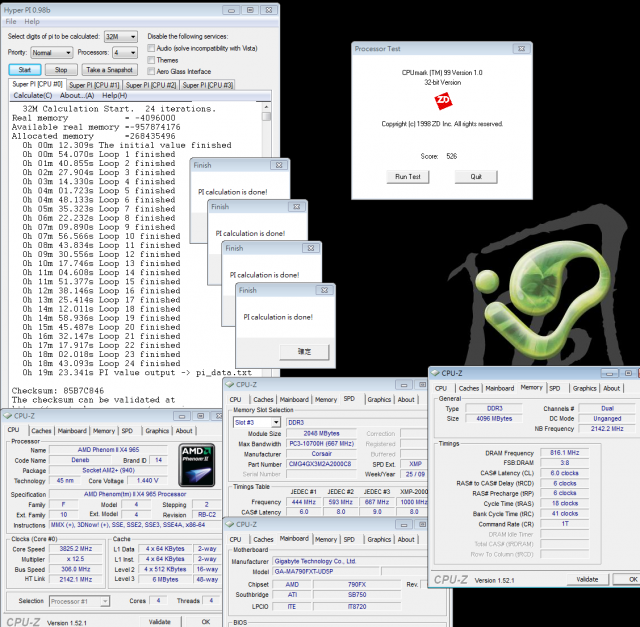

AMD Phenom II X4 965超頻效能測試
CPU 306 X 12.5 => 3825.2Mhz
DDR3 1632 CL6 6-6-18 1T

Hyper 4 X PI 32M=> 19m 23.341s
CPUMARK 99=> 526


Nuclearus Multi Core => 16277
Fritz Chess Benchmark => 19.44/9331

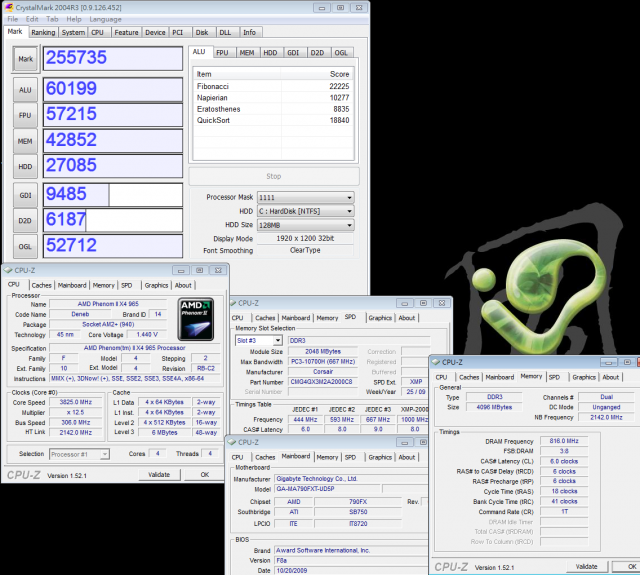

CrystalMark 2004R3 => 255735

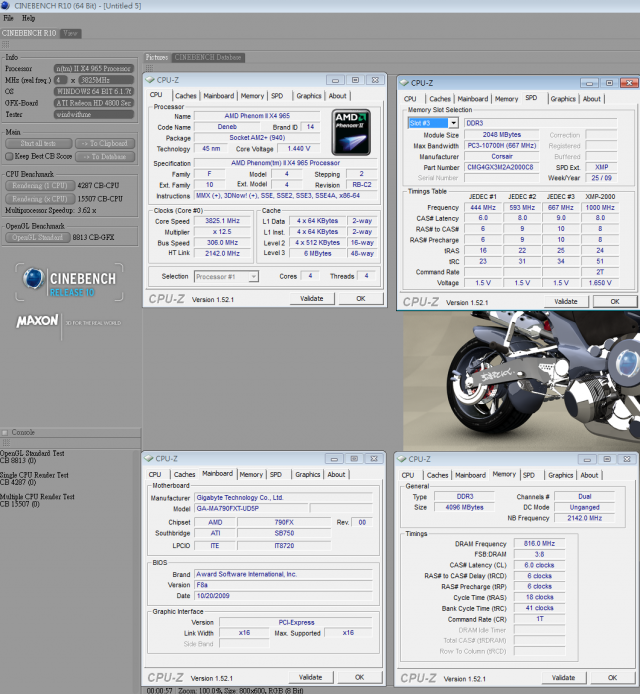

CINEBENCH R10
1 CPU=> 4287
x CPU=> 15507

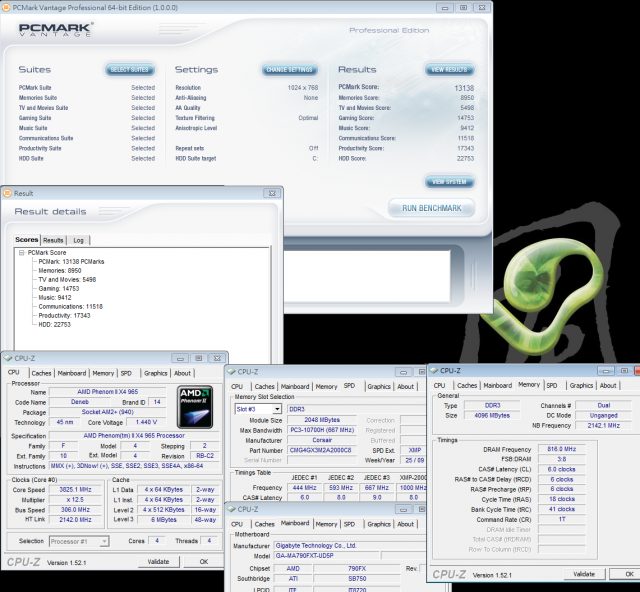

PCMark Vantage => 13138

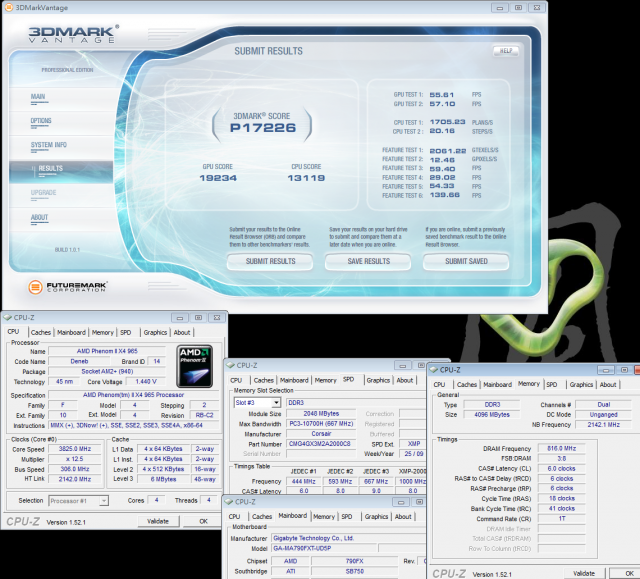

3DMark Vantage => 17226


先前使用Phenom II X4 955大約只能跑到3.7Ghz穩定,網路上討論AMD CPU也大多在3.6~3.7Ghz
此回的Phenom II X4 965可以達到3.8Ghz穩定的水準,AMD在45nm良率上又邁出了一小步
碰上對手Intel在45nm許多都可以達到4~4.2Ghz穩定的狀況來說,AMD還是需要再多努力。


GIGABYTE MA790FXT-UD5P
優點
1.GIGABYTE目前最頂級的AMD產品,外包裝與整體產品用料都還不錯
2.搭配2oz PCB用料,全日系固態電容,相關搭配軟體也不少
3.支援ATI CrossFireX X16+X16技術
4.BIOS選項豐富,電壓範圍高,最新BIOS也有開三核心選項
5.內建10個SATAII、8個USB 2.0,CPU 8+2相供電

缺點
1.AMD南橋SB750 Raid效能沒有Intel好
2.高階產品卻沒有內建除錯燈號
3.AMD CPU架構問題讓DDR3無法跑比較高的時脈



效能比 ★★★★★★★★★☆
用料比 ★★★★★★★★★☆
規格比 ★★★★★★★★☆☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★☆☆

AMD在市場上比較火熱的就是可以開3~4核的CPU
像最近幾款產品都相當地火熱,但是開核不是百分之百可以成功,這點是必須注意到的狀況。
高C/P的AMD組合當然是購買785G搭配雙核或三核試試開四核CPU的手氣

並不是所有使用者都需要使用小一號的Micro-ATX的MB
對於一般ATX的話,AMD平台可以選擇的是770/790兩種晶片組
此回測試的是最高階的790FX搭配SB750的晶片組,也是唯一在AMD中可以跑X16+X16的產品。
UD5P的設計與用料都相當地好,可惜的是AMD在CPU與DDR3超頻能力上還需要更努力才能追上對手

GIGABYTE MA790FXT-UD5P搭配AMD Phenom II X4 965的產品價位在市場上屬於中階
以上兩種產品都分別落在183/193美金左右,這個目前AMD最高等級的組合下C/P值與效能都還可以接受。
對於一般使用者在採購電腦前的考量,選擇中階以下、入門以上的AMD平台會更佳超值 :)
