近期Intel平台主打的架構,莫過於剛推出滿兩個月的LGA 1156平台
所搭配的CPU共有三款,分別是i5-750、i7-860與最高階的i7-870
晶片組代號則為P55,為Intel產品線中罕見的單晶片產品
各大MB廠也將P55主機板列為重點產品,推出中高階價位的P55系列產品供選擇。

身為超頻效能見長的DFI,在這波P55的潮流雖然慢了半拍
不過在十月底時,DFI還是推出第一款的DK P55意圖搶攻市場
隨即DFI又發表業界中第一款高效能的mini-ITX P55產品,DFI此回與其他品牌P55產品走高階路線並不太相同。

網路上還沒有看到UT系列P55的消息,看來DFI真的要符合為P55高階以下的產品定位。
此次的主角是DFI LANParty系列,其中比較平價的DK版本
完整的代號為DFI LANParty DK P55-T3eH9,以下為DK P55做為簡稱

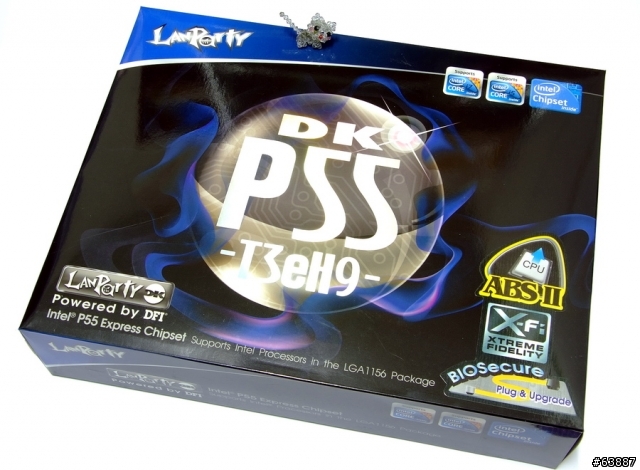

產品外包裝以藍黑相間的色系,也是DFI產品常見的圖案設計


內附的配件
產品說明書、ABS自動超頻說明書、驅動光碟與IO檔板
CrossFire、SLI橋接器、USB連接線為BIOSecure使用。

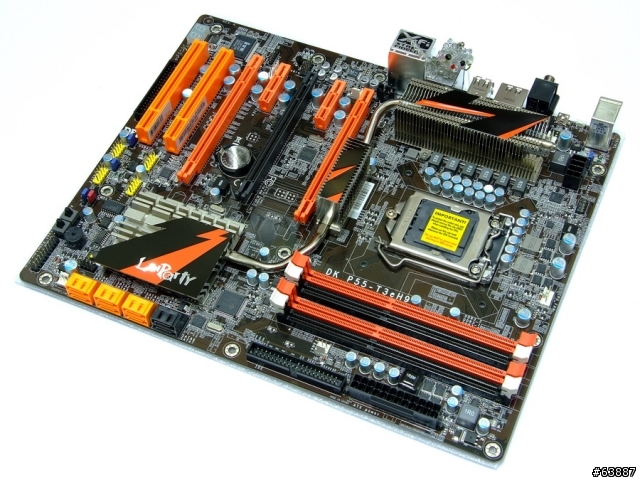

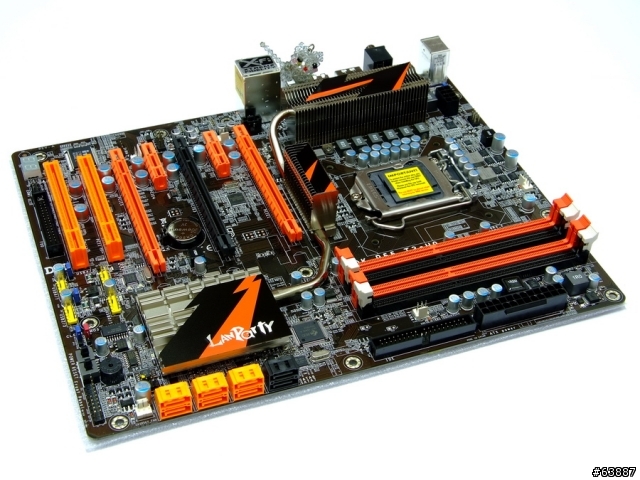

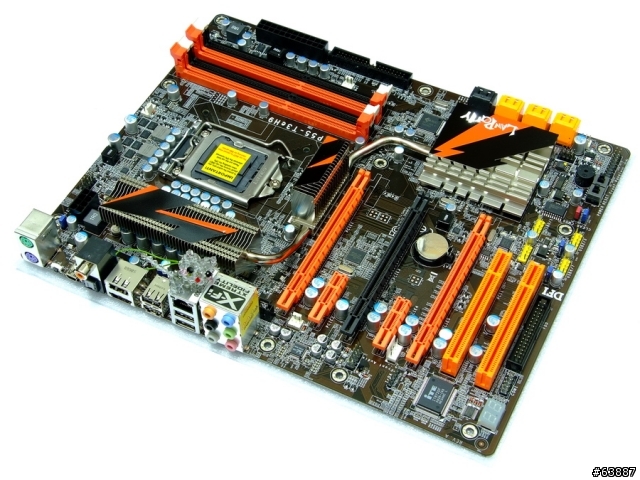

DFI LANParty DK P55-T3eH9本體

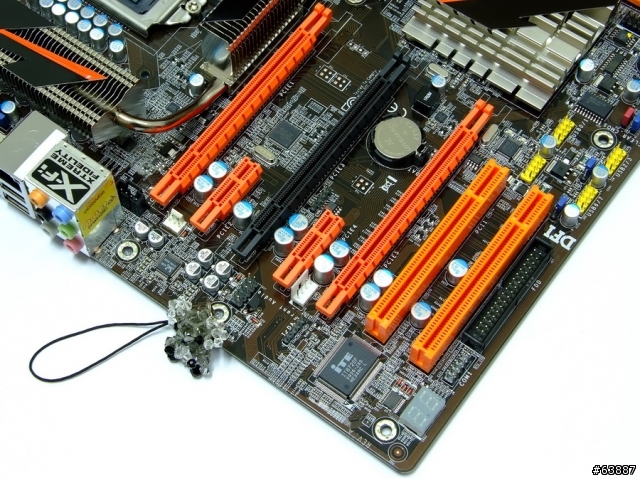

主機板左下方
3 X PCI-E 支援2Way CrossFireX與SLI技術,頻寬為x16+x4 or x8+x4+x8
2 X PCI-E X1
2 X PCI
Intel 82578DC網路晶片,除錯燈號
Realtek ALC885,支援8聲道與High Definition Audio技術

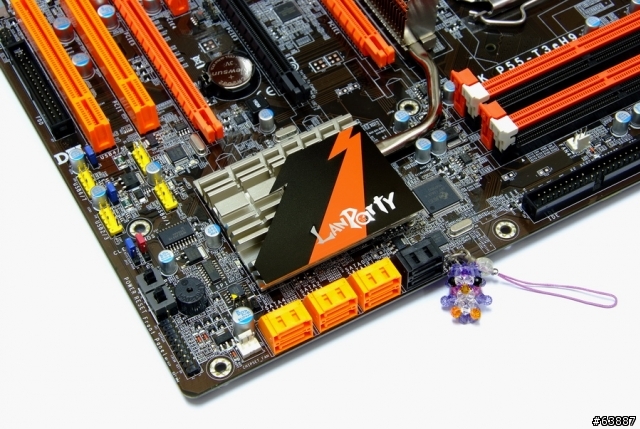

主機板右下方
6 X 橘色SATAII,支援 RAID 0,RAID 1,RAID 0+1及RAID 5(P55提供)
2 X 黑色SATAII,支援 RAID 0,RAID 1(JMicro JMB322提供)
Power、Reset按鈕

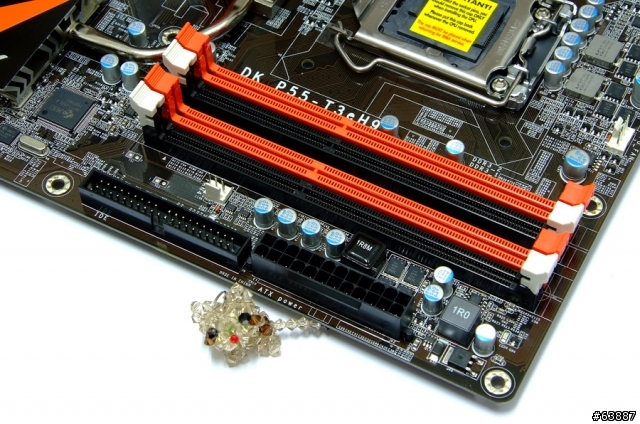

主機板右上
4 X DIMM DDR3,支援1066/1333/1600/1800(OC),最高DDR3容量可以支援到16GB。
DD3 1800的規格需要配合超頻才可以達成,旁邊為24-PIN電源輸入
1 X IDE

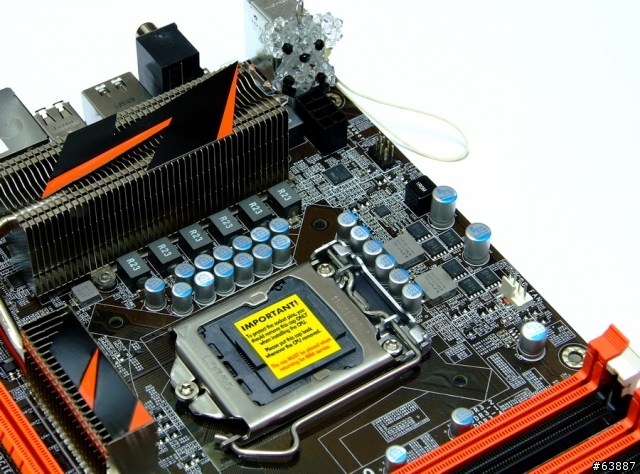

主機板左上
LGA 1156 CPU安裝處
DK P55在CPU方面使用6相供電、VTT為2相供電與Clarkdale 1相

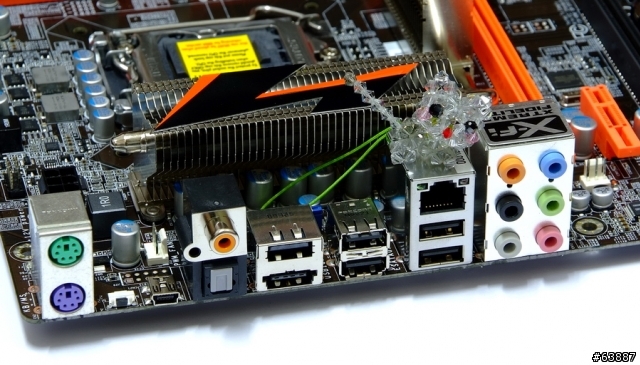

IO
5 X USB 2.0
1 X eSATA/USB 2.0共用
1 X S/PDIF 光纖/同軸輸出
1 X RJ-45網路孔
1 X Clear CMOS按鈕
1 X Mini USB接孔,BIOSecure使用

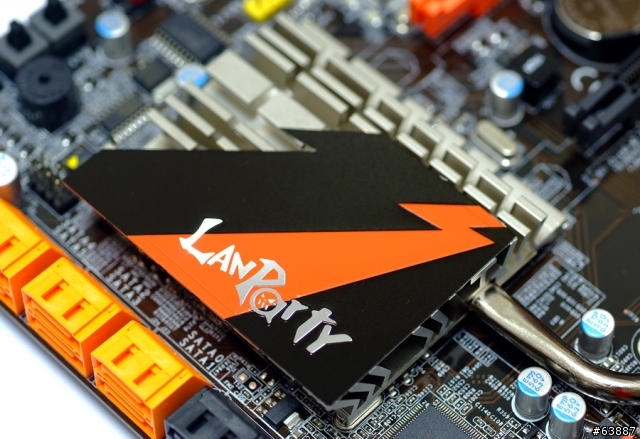

P55晶片組的散熱模組

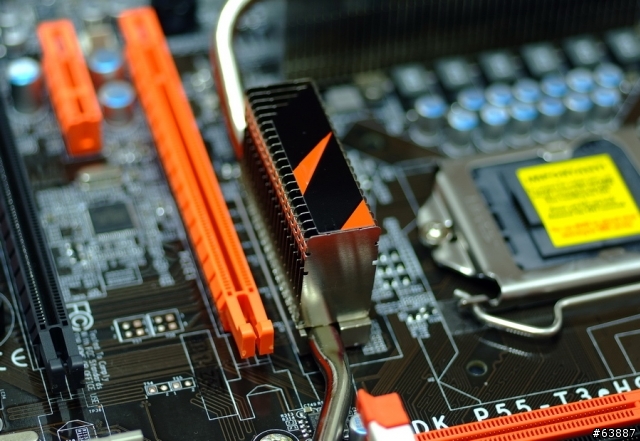

中間位置有散熱模組但底下並沒有晶片
在此處放置散熱器主要是把上方CPU MOSFET與下方P55的熱量做為增加散熱面積功能。

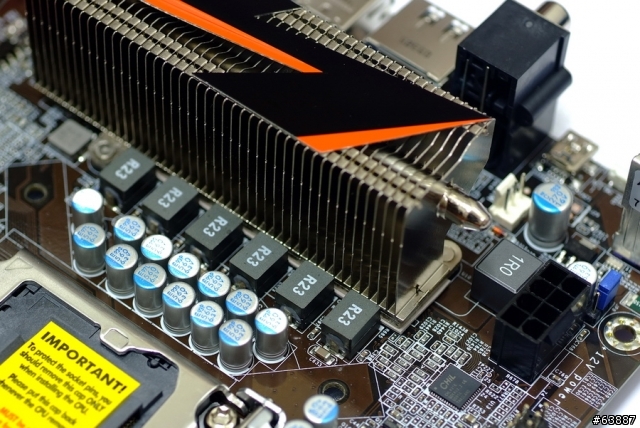

MOSFET的散熱模組,DFI此回用的散熱器外觀看起來質感又提升不少

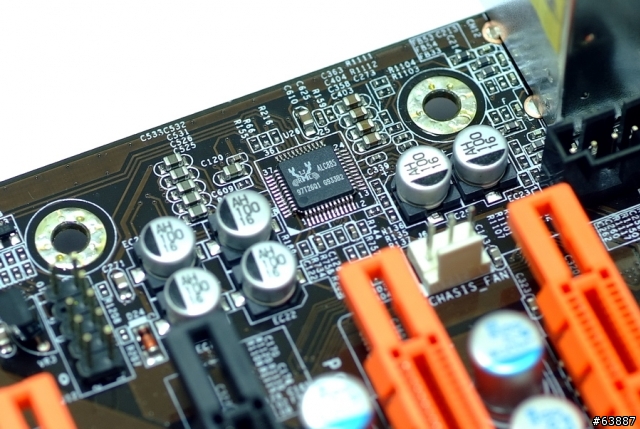

音效晶片旁邊使用鉭質電容
市面上常見到的都使用固態電容,以往有不少討論因固態電容會影響到音質表現。


P55又退回雙通道的架構,頻寬效能沒有老大哥X58三通道優秀
不過Memory Controller內建,PP5還是比以往LGA 775 DDR3的頻寬高約兩倍。

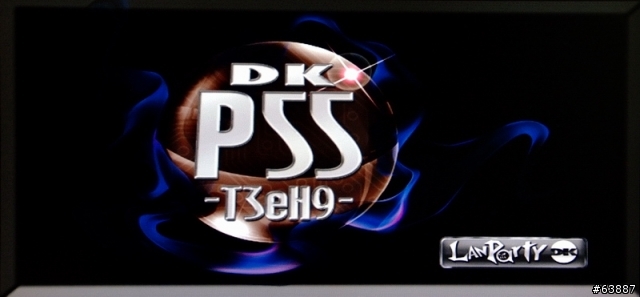

開機畫面

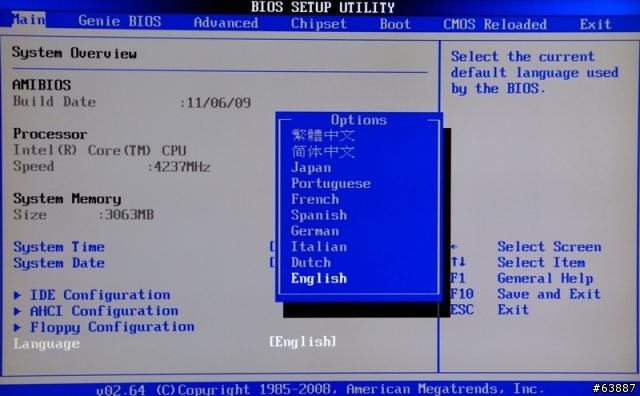

BIOS選單
第一次看到DFI採用AMI BIOS,其中有多國語言可以選擇

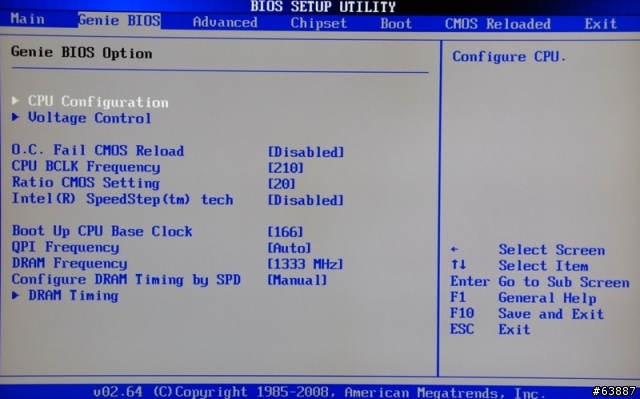

超頻主選單

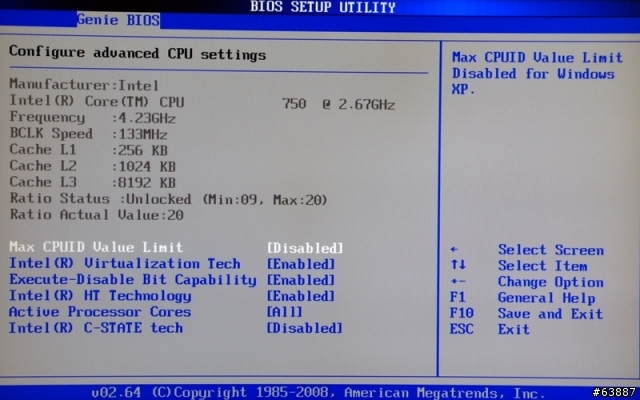

CPU相關技術選項

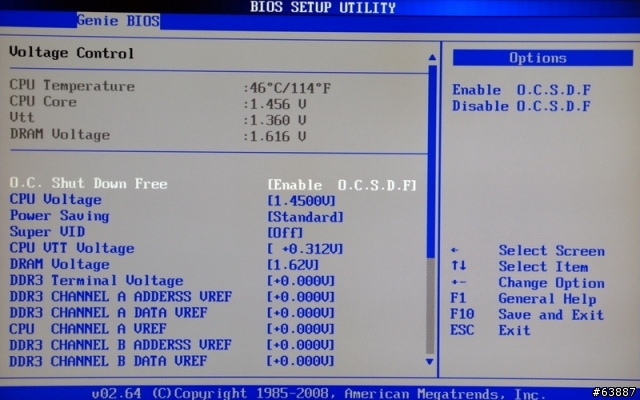

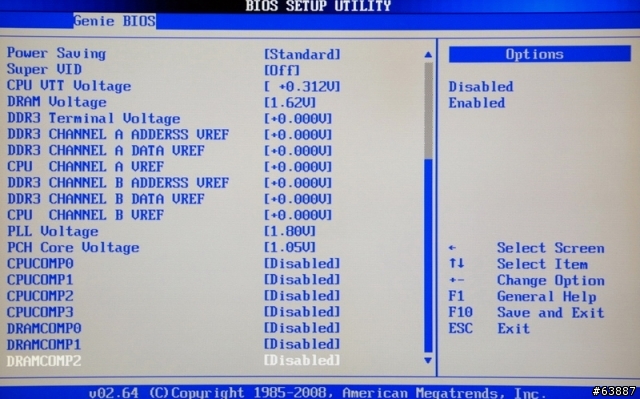

電壓頁面
O.C. Shut Down Free DFI特有的功能,在沒有大範圍超頻時都可以不用斷電重開機
CPU Voltage 1.0000~2.0000V
Power Saving Standard為關掉Vdroop,Advance為一般預設會掉電壓的狀況
Super VID ON是EIST/C1E啟動時可以將電壓鎖住,不會跟著時脈一起跳動
CPU VTT Voltage +0.05~+0.697V
DRAM Voltage 1.20~2.60V


CPU/DRAMCOMP選項打開的話,外頻依體質可以再拉高1~5Mhz左右的穩定度

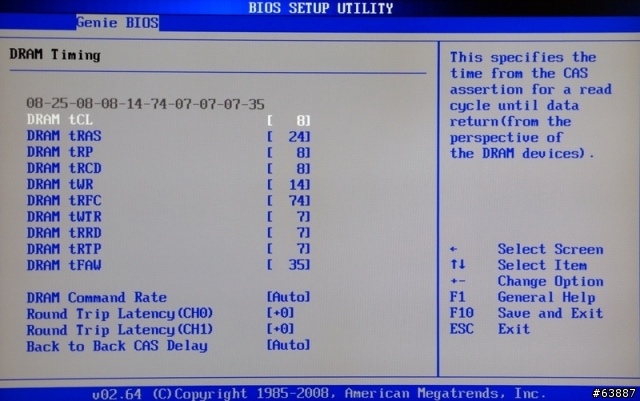

DDR3細部參數設定頁面

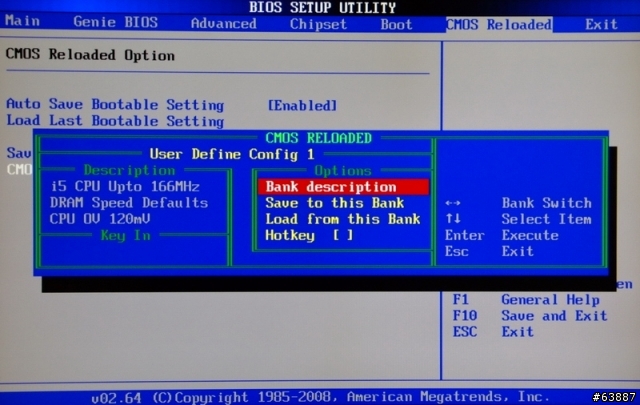

CMOS RELOADED,共有四組可以供使用者存取設定檔

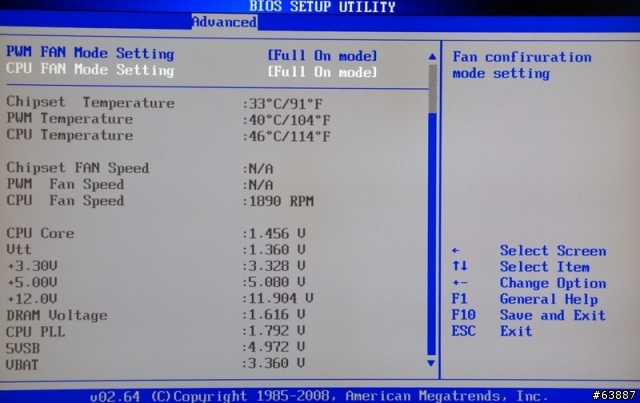

PC系統狀態


以上BIOS畫面為小弟在DK P55的BIOS超頻設定
超頻會因為各項配備體質不同,時脈設定依狀況不同再做電壓的微調
就算是同樣型號也同樣週期的Core i5-750,也常常因為體質有落差,使用者需要再加減電壓做穩定性確認。

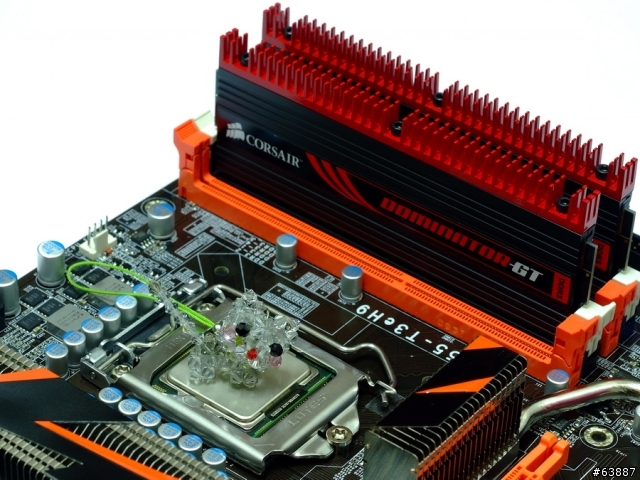

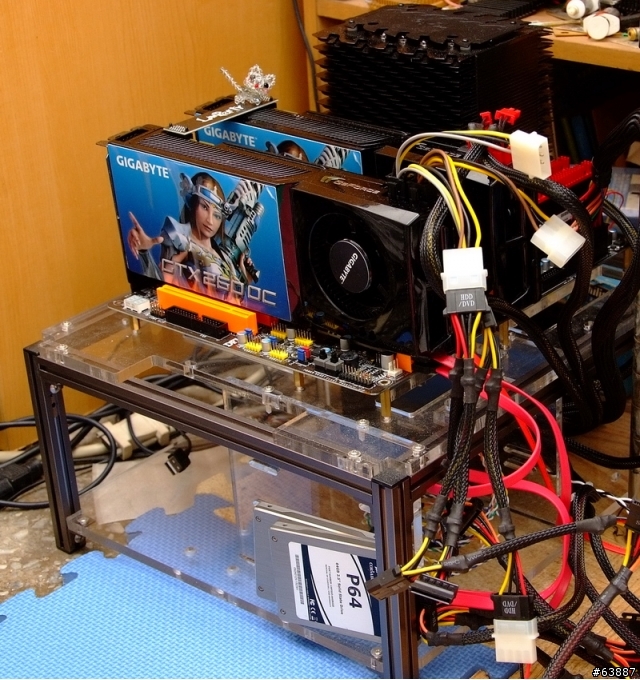

測試平台
CPU: Intel Core i5-750
MB: DFI LANParty DK-P55 T3eH9
DRAM: CORSAIR DOMINATOR-GT CMG4GX3M2A2000C8
VGA: GIGABYTE GTX260 OC
HD: CORSAIR CMFSSD-64GB2D (RAID 0)
POWER: be quiet! STRAIGHT POWER DELUXE 550W
Cooler: Tuniq Tower 120 Extreme

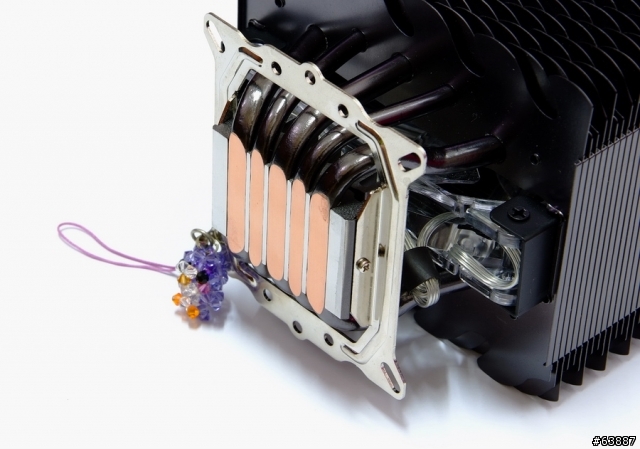

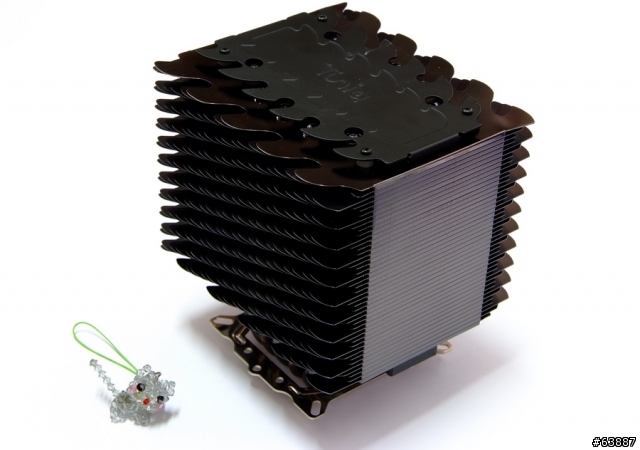

Cooler搭配Tuniq Tower12 Extreme,市面上屬於頂級的空冷產品


底部使用銅製,左右各五根的熱導管

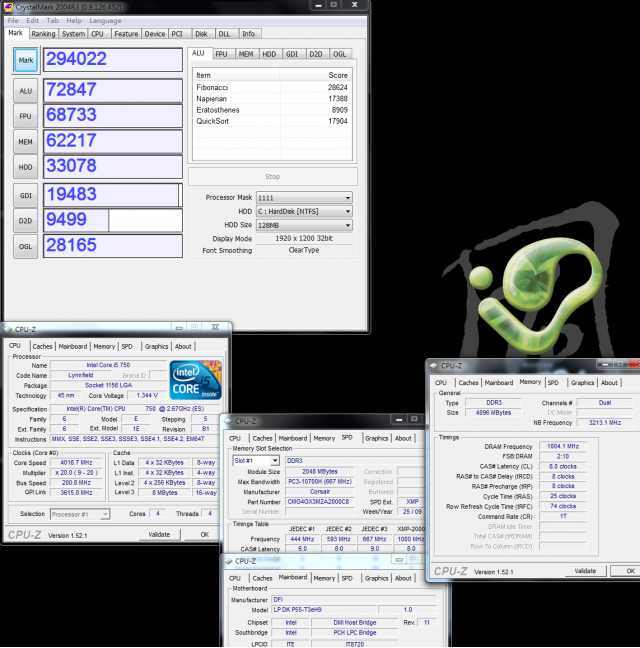

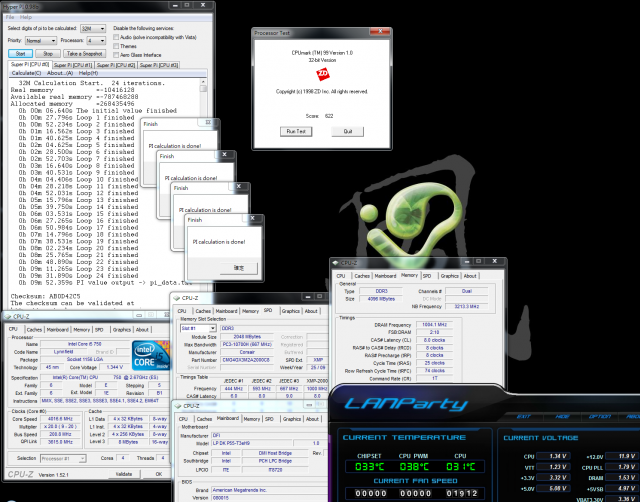

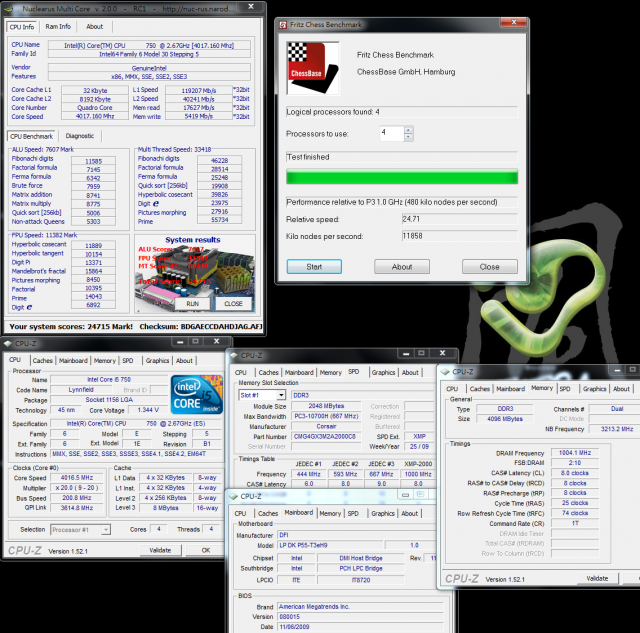

CPU 200 X 20=> 4000Mhz 1.34V
DDR3 2000 CL8 8-8-25 1T 1.53V

Hyper 4 X PI 32M=> 9m 52.359s
CPUMARK 99=> 622


Nuclearus Multi Core => 24715
Fritz Chess Benchmark => 24.71/11858


CrystalMark 2004R3 => 294022

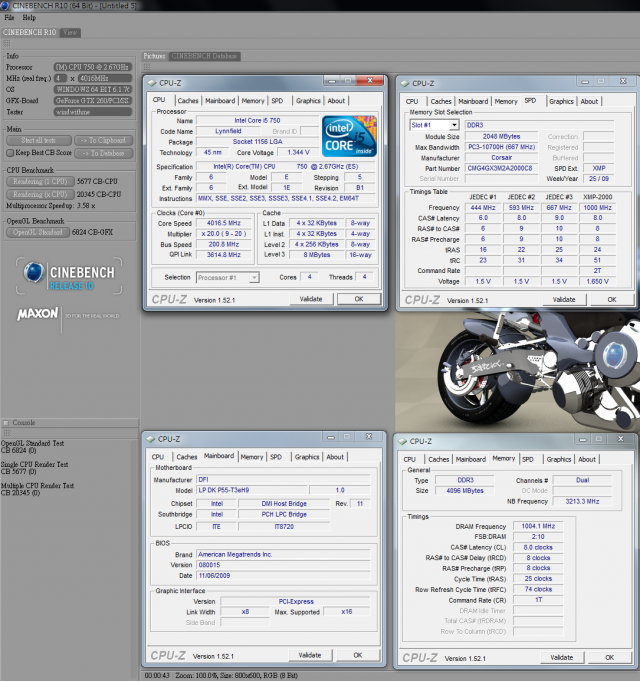

CINEBENCH R10
1 CPU=> 5577
x CPU=> 20345

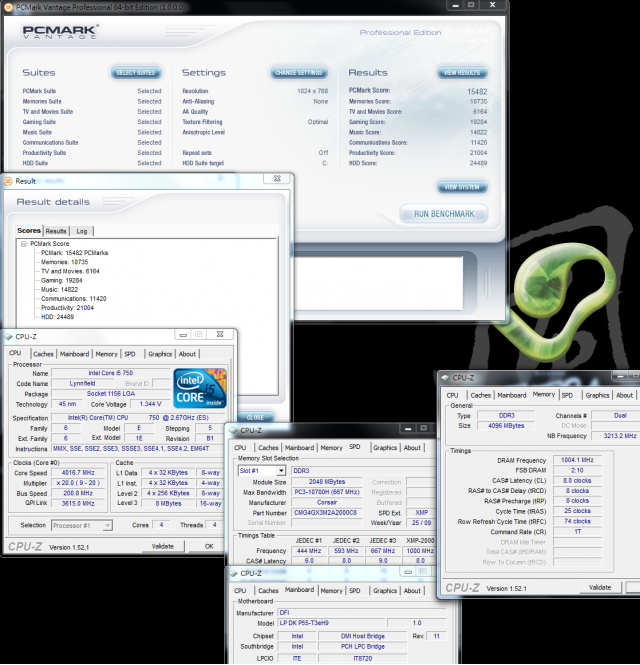

PCMark Vantage => 15482


DK P55在200/2000方面也是可以輕鬆達到穩定的狀態
與其他品牌中高階P55相比,所需要的電壓沒有明顯的落差
DFI首測改用AMI的BIOS,在超頻方面還是能保持在水準之上。

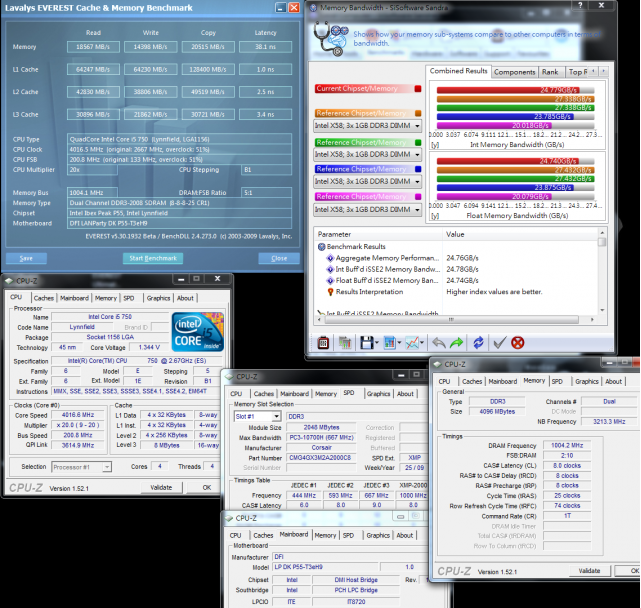

DDR3頻寬方面
DDR3 2000 CL8 8-8-25 1T,1.53V
Sandra Memory Bandwidth - 24479MB/s
EVEREST Memory Read - 18567MB/s


DDR3 2100 CL8 8-8-25 1T,BIOS設定1.63V
Sandra Memory Bandwidth - 26008MB/s
EVEREST Memory Read - 19645MB/s


比起其他品牌的P55,DK P55在DDR3的頻寬略高一點
但是在於時脈上只有跑到DDR3 2100穩定,比較起來卻有略低一點的狀況。
希望DFI可以加緊熟悉AMI BIOS的架構,再把超頻極限拉高一些

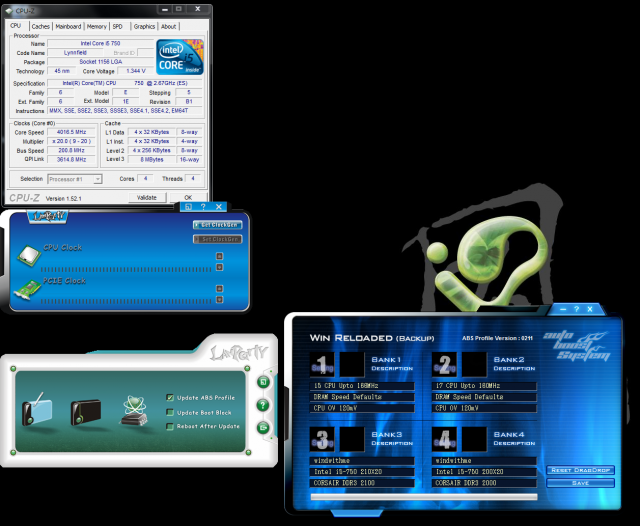

DFI在軟體支援度向來較薄弱,此回也增加幾個軟體供使用
類似SetFSB的軟體、OS下更新BIOS的軟體以及原本的ABS自動超頻系列


BIOSecure功能可以讓更新失敗的主機板直接由使用者自己燒回原本的BIOS
以往更新BIOS故障後會導致無法使用,RMA送修重新燒BIOS所需來回時間也要耗費不少的天數


若MB可以開機的話,直接加裝Flash裝置過電後更新

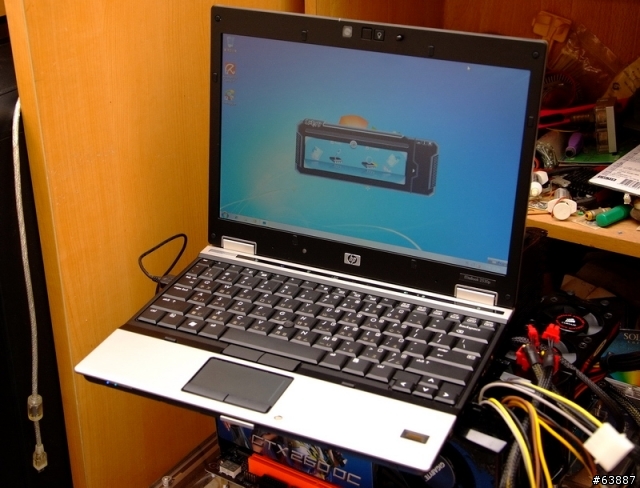

若不可以開機的狀況,使用者需要準備另一台PC或NB,安裝所附的USB線材
如上圖所示,另一台電腦中安裝USB驅動與開啟軟體後直接燒入BIOS,讓主機板不需要RMA即可再次使用。

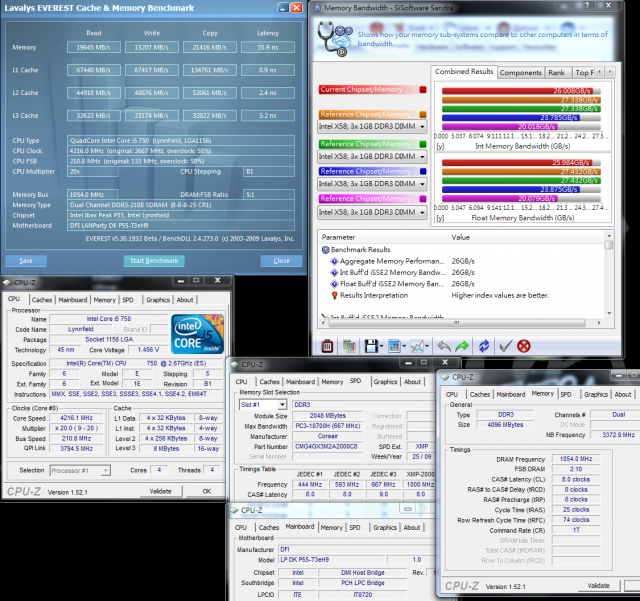

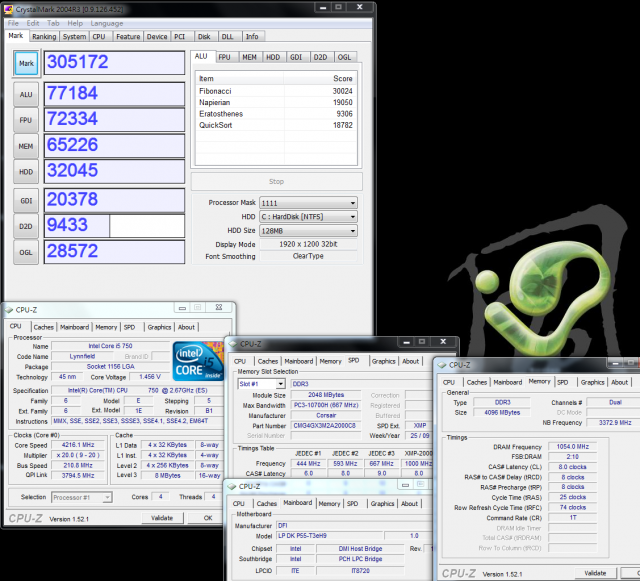

將CPU/DRAM同步再拉高測試
CPU 210.8 X 20 => 4216Mhz
DDR3 218 CL8 8-8-25 1T

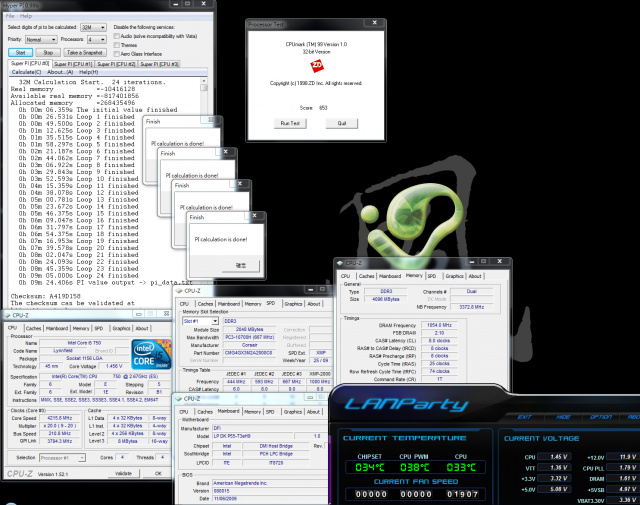

Hyper 4 X PI 32M=> 9m 24.406s
CPUMARK 99=> 653

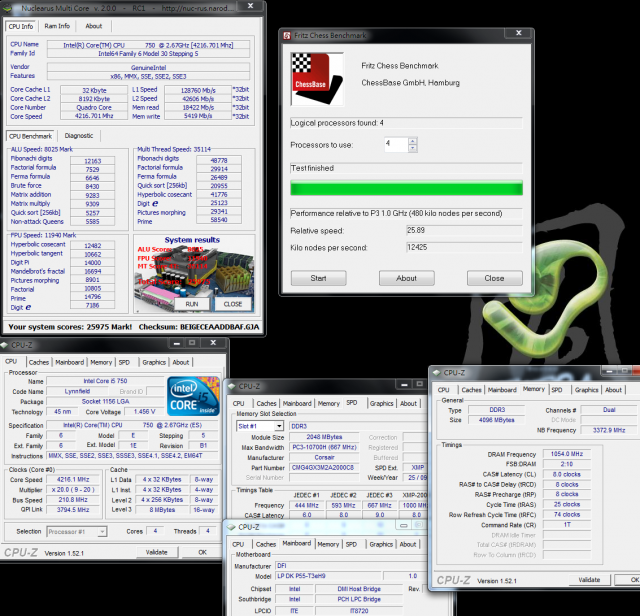

Nuclearus Multi Core => 25975
Fritz Chess Benchmark => 25.89/12425


CrystalMark 2004R3 => 305172

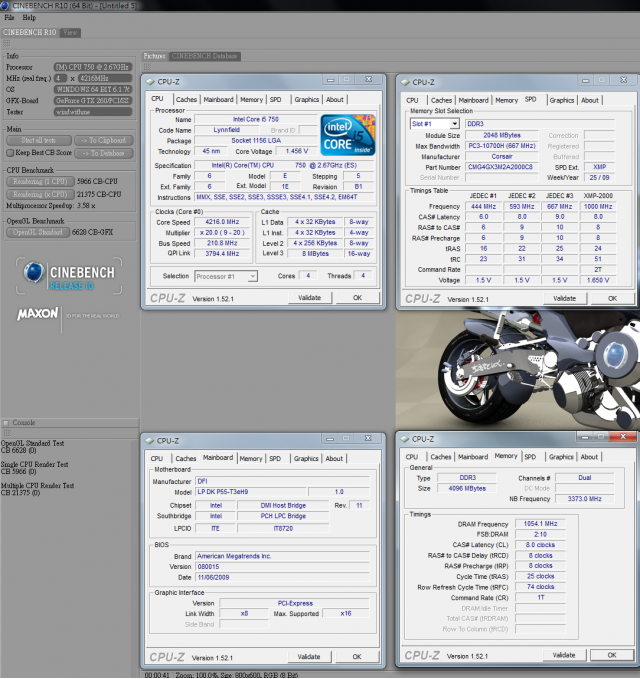

CINEBENCH R10
1 CPU=> 5966
x CPU=> 21375

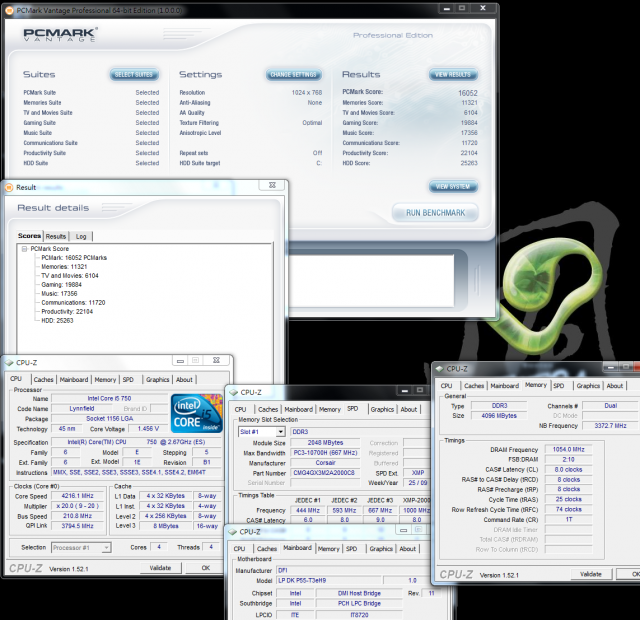

PCMark Vantage => 16052


在CPU外頻上達到210.8Mhz穩定,如果開啟BIOS中的CPU/DRAMCOMP選項會有機會再拉高一點。
超頻到4.2G時脈下可以通過以上幾個測試,當然這與主機板超頻能力也有密切的關係

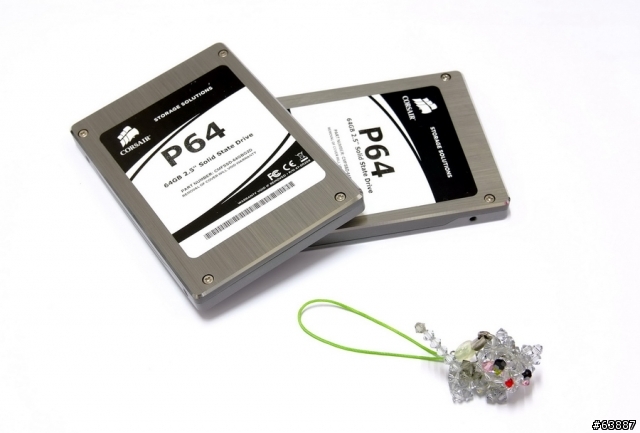

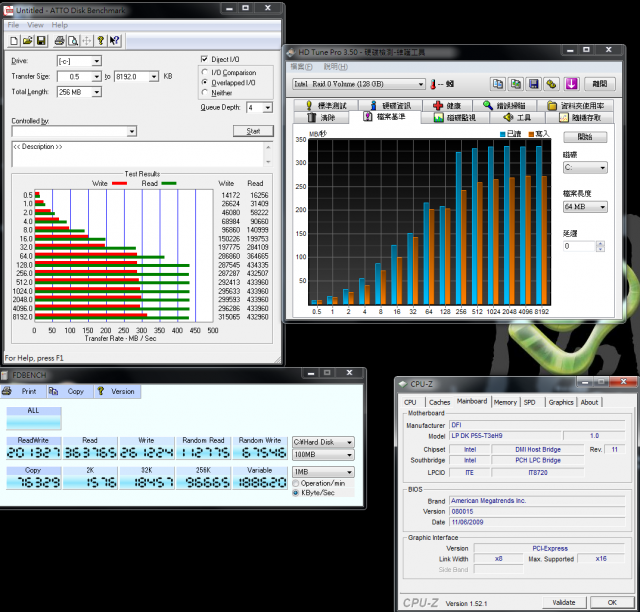

最後搭配高效能的CORSAIR CMFSSD-64GB2D (RAID 0)做以下測試


主要測試單晶片P55在SATA的傳輸能力
以往都會顧慮到P55的硬碟傳輸率,會不會比ICH10R獨立南橋還差一些


測試後的傳輸頻寬效能並不會比ICH10R有明顯的落差
不過以數據看來,在某些軟體的寫入數據會低上一點,但還在可以容許的範圍之內。


DFI LANParty DK P55-T3eH9
優點
1.DK P55使用DFI新系列的熱導管,外觀跟質感上都相當地優秀
2.支援2-WAY SLI與CFX技術,NV系統可再加裝物理加速卡形成3張VGA的狀態
3.全日系固態電容,在音效方面使用鉭質電容,改用Intel 82578DC網路晶片
4.BIOS選項豐富,電壓範圍高,CPU/DDR3超頻能力出色
5.內建8個SATAII,USB/eSATA共用有一個
6.獨家的BIOSecure技術以防使用者更新BIOS失敗

缺點
1.剛進DFI門口的AMI BIOS,若可以把CPU極限拉到216~220Mhz會更佳
2.通路方面可以再加強,讓使用者更方便能買到DFI的產品
3.橘色的配色可以改為用其他顏色做為搭配



效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★☆☆

DFI LANParty DK-P55 T3eH9目前市場價格約台幣6990元,折合美金約218元
在市場上P55系列產品屬於中價位的定位,以目前LGA 1156的CPU支援數不會太多
加上雙核心的CPU尚未推出之前,DFI以走中低價位的P55路線來說是較為恰當的方式。

未來DFI還會有Mini ITX規格的P55推出,代號為MI P55-T36
也算是DFI利用自家ACP工業部門的所長,想發展出另一條不同的產品路線
DK P55此回用料也有以往水準,熱導管的加強讓整體外觀更加吸引人
超頻極限若可以再超越,相信會是一款C/P值很高的P55中階產品。

提供小弟的ABS檔案供擁有DFI LANParty DK P55-T3eH9同好做為分享
若有相同的配備或是相近的產品體質者,不妨可以使用小弟的ABS檔案
希望大家超頻都可以很順暢,以追求更高的C/P值 :)
windwithme DFI LANParty DK-P55超頻檔
