自從LGA 1366平台在2008年底發表之後,近半年來也沒有太多關於市場上的消息
反倒是最近幾個月新生的LGA 1156平台在各大媒體上有著很高的曝光率
這兩個平台有著極為相似的架構,也有著各自不同的優勢,讓消費者在選購時往往很難決定。

首先提到LGA 1366,高階定位的產品線,未來會有六核心的CPU支援
目前是以四核心CPU搭配HT技術在市場上競爭,X58晶片三通道與6根DDR3 DIMM有較高的擴充性。
其次是高階以下定位的LGA 1156,有著少見的P55單晶片,晶片組耗電量較低的優勢
HT版的CPU與LGA 1366價位差不多高,能選擇比較超值的現今只有i5-750 CPU
未來會有i3 雙核心CPU的產品線,看起來LGA 1156產品線比較豐富,但都只在實體2~4核心與HT交叉打轉。

雖然有一段時間沒有看到太多的X58 MB的消息,不過它依然是Intel在PC中最高階的產品線
這兩個月因為開始推新的USB 3.0與SATA3的規格,幾家廠商首先將這兩樣新規格對應到P55 MB上。
相對於老大哥X58的更新支援,目前市場上只看到GIGABYTE X58A-UD7有更新款推出

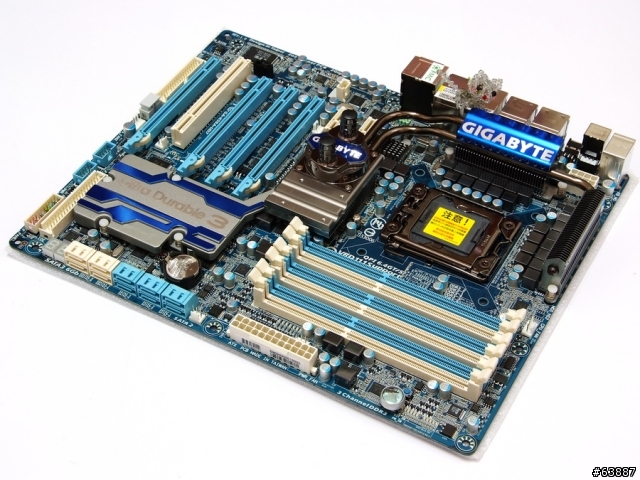

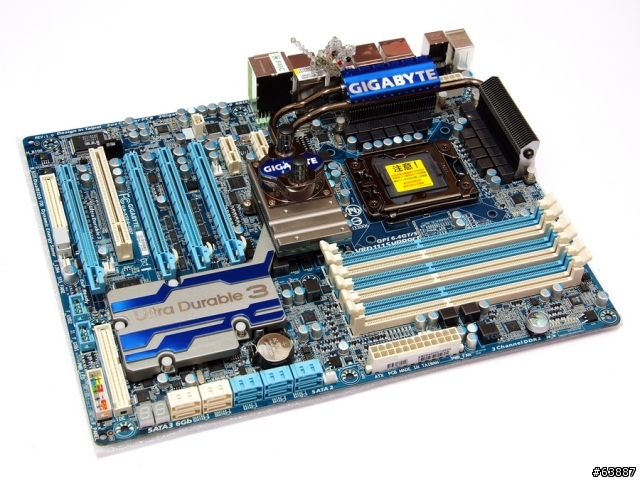

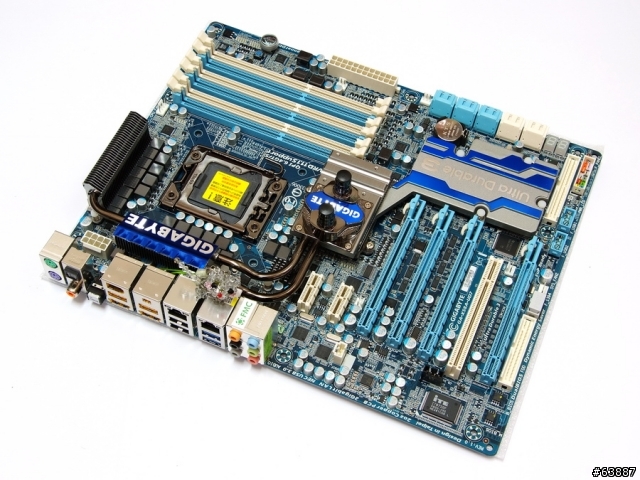

GIGABYTE X58A-UD7也是這次的主角之一,首先看到產品外觀

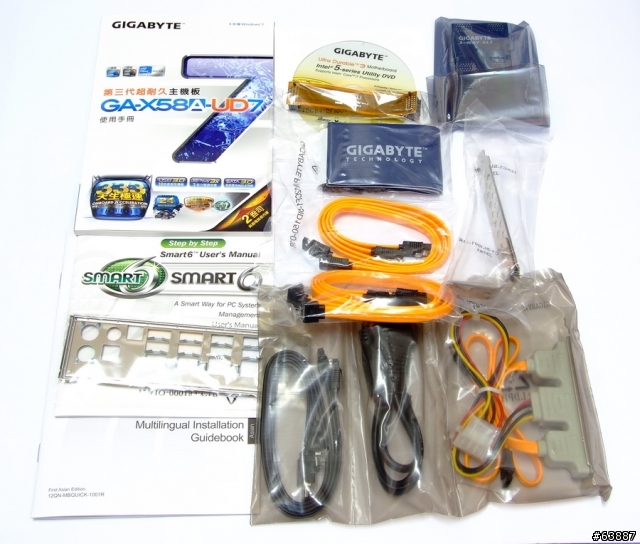

內附配件
產品說明書、軟體說明書、驅動軟體CD
SATA/eSATA線材、外接USB Port
CrossFire與3WAY SLI橋接器


主機板左下方
4 X PCI-E 使用時頻寬為2 X16搭配2 X8,支援CrossFire與3WAY SLI技術
2 X PCI-E X1
1 X PCI
Realtek 8111D雙網路晶片,支援Teaming
Realtek ALC889,支援7.1聲道與High Definition Audio/Dolby Home Theater技術
Design in Taipei


主機板右下方
6 X 藍色SATAII,ICH10R提供,SATA2規格,支援 RAID 0, RAID 1, RAID 5及RAID 10
2 X 白色SATAIII,Marvell 9128晶片提供,SATA3規格,支援 RAID 0, RAID 1
2 X 白色SATAII,GIGABYTE SATA2晶片提供,SATA2規格,支援 RAID 0, RAID 1 and JBOD
1 X IDE,GIGABYTE SATA2晶片提供
Dual BIOS雙重保護,下方有內建Debug LED

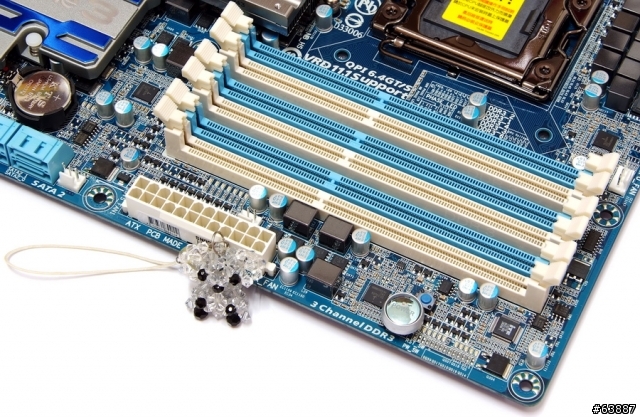

主機板右上
6 X DIMM DDR3,支援800/1066/1333/2200,最高DDR3容量可以支援到24GB
青色大按鈕為Power功能,旁邊藍色小按鈕為Reset功能
DDR3使用2相供電,旁邊為24-PIN電源輸入

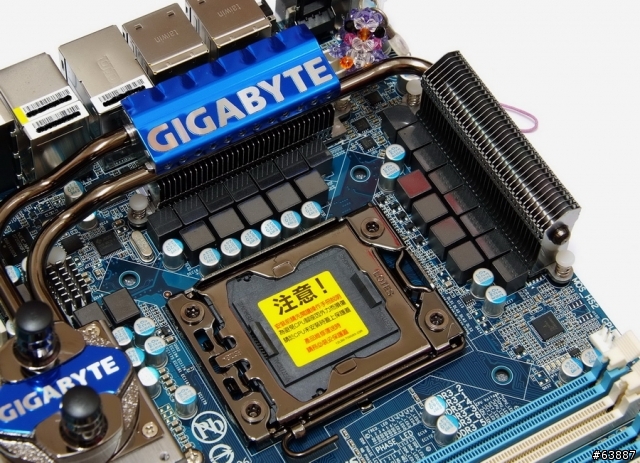

主機板左上
LGA 1366 CPU安裝處,CPU金屬蓋改用電鍍設計更添質感
X58A-UD7採用24相供電,看起來與自家的P55最高階設計相同,也是目前市場上極高檔的X58供電設計。

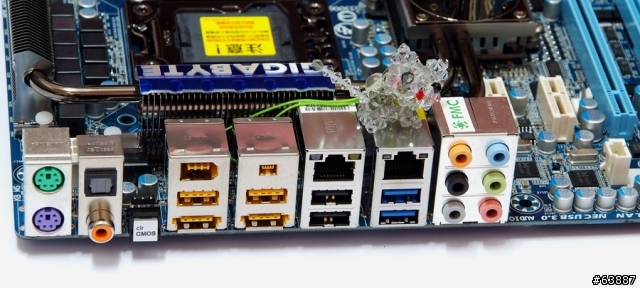

IO
4 X USB 2.0(黃色)
2 X USB 3.0(藍色)
2 X RJ-45網路孔
2 X eSATA/USB 2.0共用
1 X S/PDIF 光纖/同軸輸出
1 X 1394a
clr CMOS按鈕

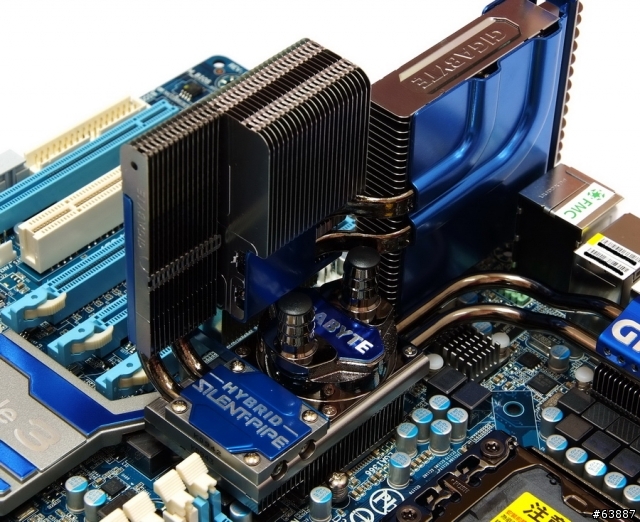

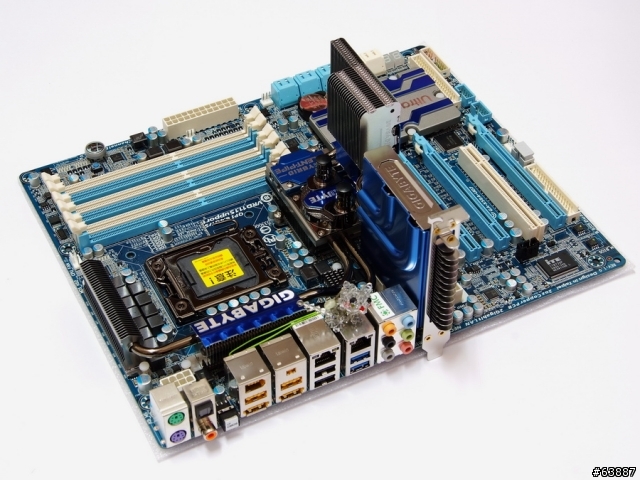

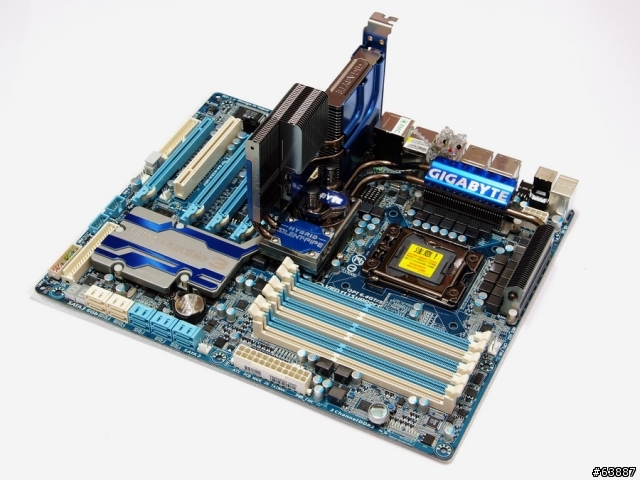

安裝上Hybird SILENT-PIPE全貌
此種擴充散熱方式,印象中在自家先前的X58-EXTREME也有設計


缺點是安裝後會少一個PCI-E X1可以使用


北橋散熱片旁邊的螺絲孔是用來安裝固定Hybird SILENT-PIPE

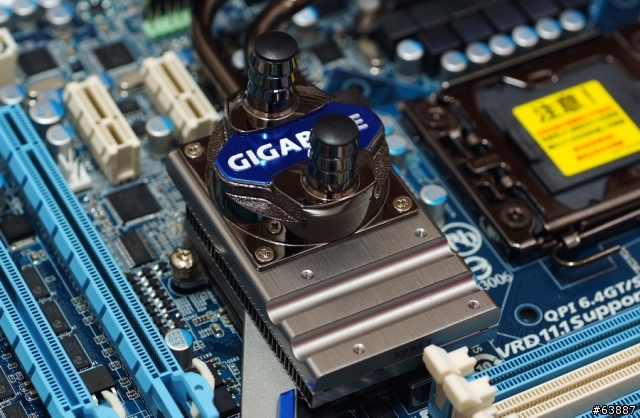

熱導管也同時是水冷頭的設計
方便水冷玩家可以直接安裝水管使用水冷配備,不需再花錢買額外的水冷頭。

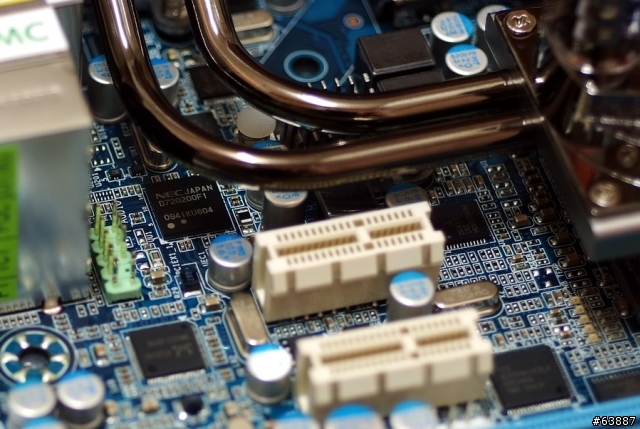

USB 3.0的晶片採用NEC D720200F1
採用三倍力的設計,每個USB PORT都用獨立的晶片供電,提供3倍電流,以避免外接裝置供電不足導致無法讀取的狀況。
稍後將會實測USB 3.0效能

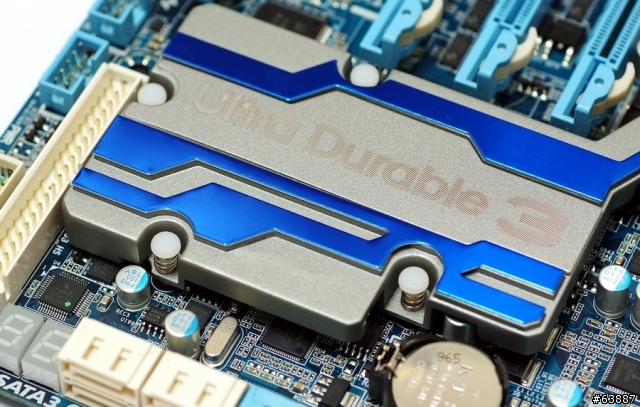

南橋散熱片下方有著Marvell SE9128 晶片,也就是SATA3規格來源
SATA3的孔位在主機板上方的SATA6與SATA7

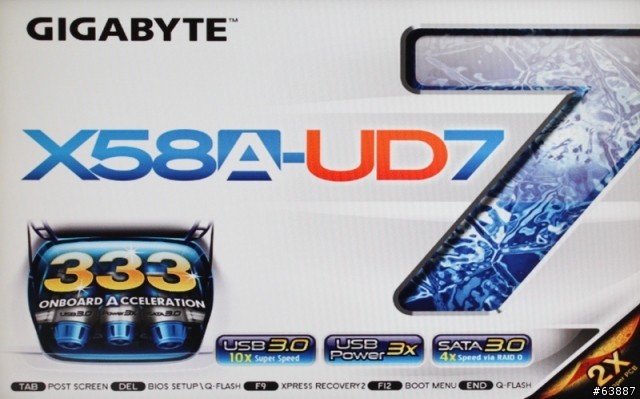

開機畫面

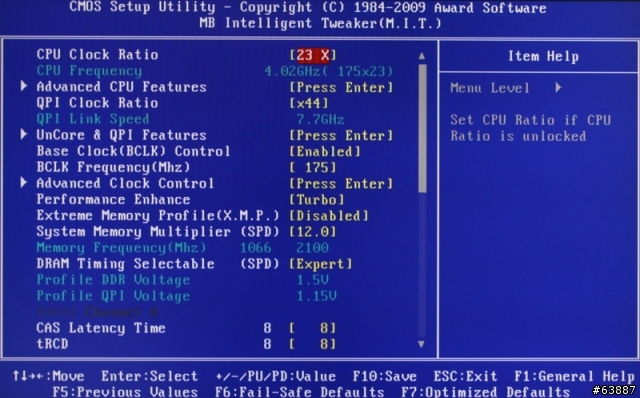

主要調效選單,簡稱M.I.T.

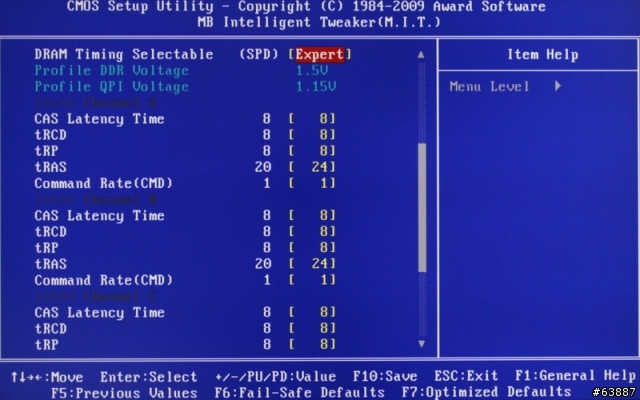

DDR3參數設定,X58為三通道架構,所以選項有三組

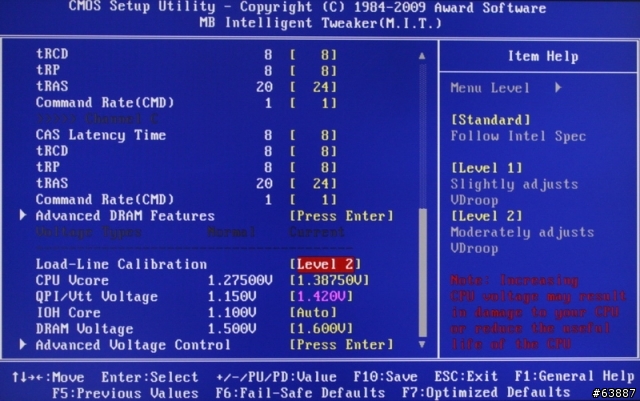

電壓頁面
Load-Line Calibration StandardLevel1/Level2
CPU Vcore 0.50000~1.90000V
QPI/Vtt Voltage 1.120~2.000V
IOH Core 0.850~2.080V
CPU PLL 1.000~2.580V
DRAM Voltage 1.300~2.600V

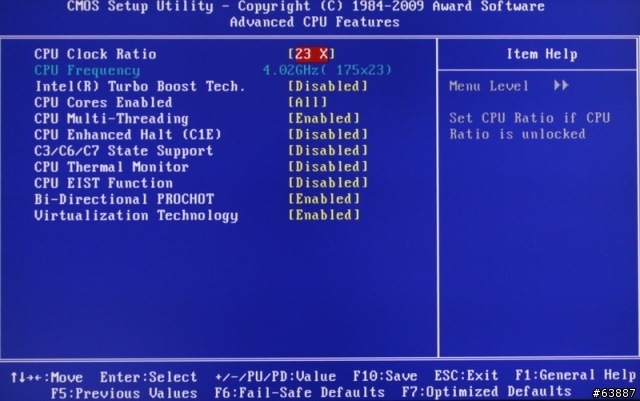

CPU相關技術選項
C1E為省電降頻功能,在CPU使用率不高時,會自動降頻降壓來運作
Intel Turbo Boost與C1E相反,在全速時可以往上加時脈的功能,網路上已經很多介紹。
礙於篇幅,之前小弟的文章已經做過詳盡說明,在此也就不多說明Intel Turbo Boost

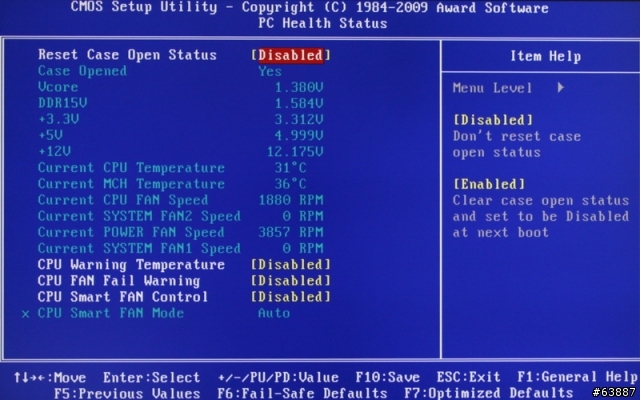

PC Health Status


X58A-UD7屬於GIGABYTE最高階產品的定位,在BIOS中電壓與選項範圍都非常豐富
以上是小弟使用175/2100穩定的設定值,若有體質不錯或是類似硬體組合的消費者可以參考以上的設定值。
希望對於超頻有需求的網友會有所幫助

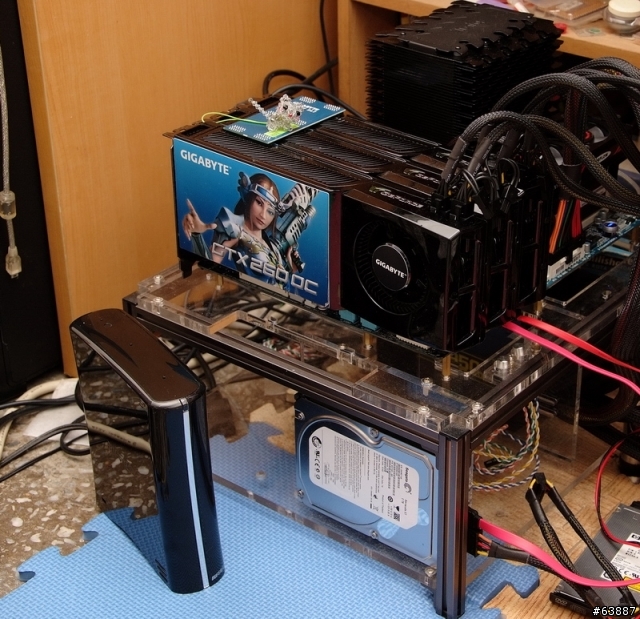

測試平台
CPU: Gulftown 2.40GHz ES
MB: GIGABYTE GA-X58A-UD7
DRAM: CORSAIR DOMINATOR-GT CMG6GX3M3A2000C8
VGA: GIGABYTE GTX260 OC SLI 3WAY
HD: Seagate Barracuda XT 2TB
POWER: CORSAIR TX950W
Cooler: Tuniq Tower 120 Extreme
OS: Windows7 Ultimate 64bit


GIGABYTE將產品名稱加上A版的用意是支援SATA3與USB 3.0兩款新技術規格

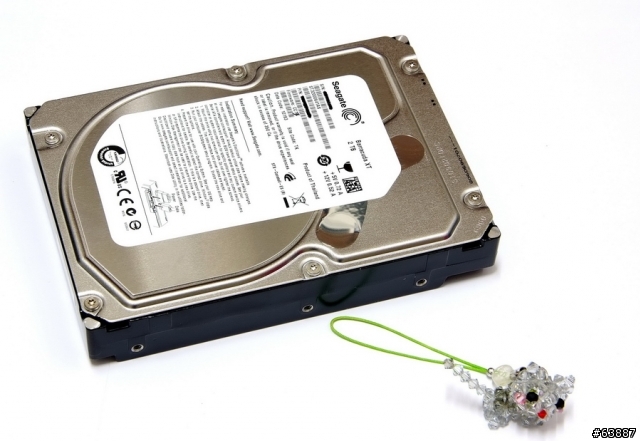

首先來測試SATA3的區別,使用的HDD為Seagate最新推出的Barracuda XT
支援SATA3,當然也向下相容SATA2

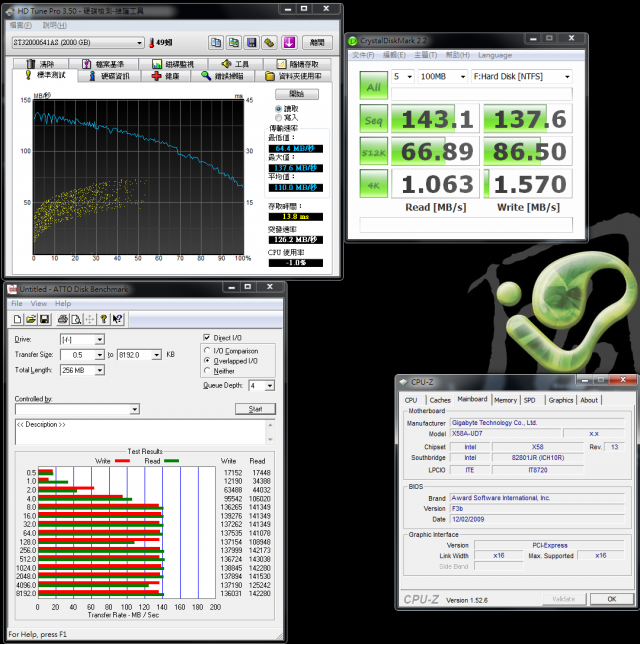

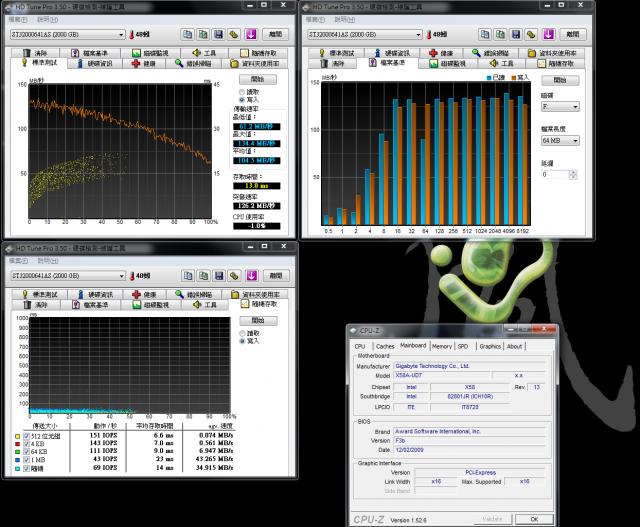

在SATA2,頻寬3Gbps下測試
HD Tune Pro 3.50平均讀取110.0 MB/s
ATTO DISK Benchmark超過8k以上測試時就可以發揮到最高讀取142 MB/s,寫入139 MB/s
CrystalDiskMark測試得到讀取143.1 Mb/s,寫入137.6 MB/s


HD Tune Pro 3.50平均寫入104.5 MB/s

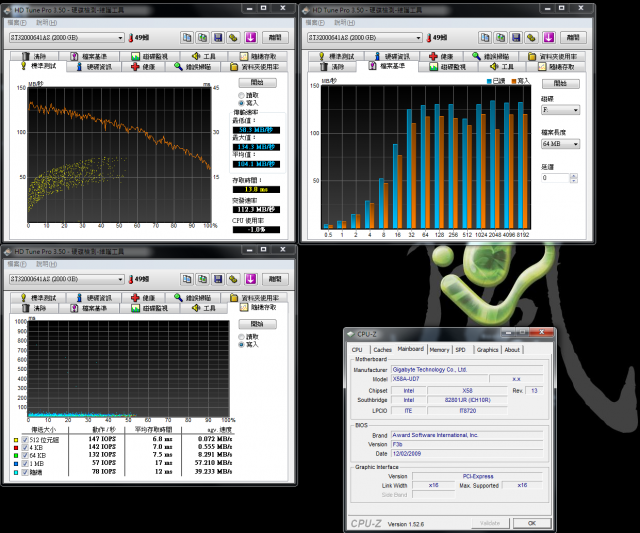

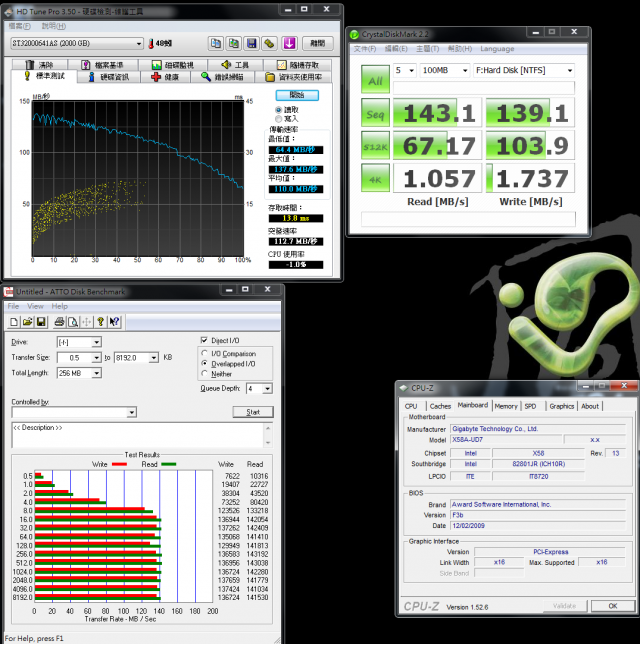

在SATA3,頻寬6Gbps下測試
HD Tune Pro 3.50平均讀取110.0 MB/s
ATTO DISK Benchmark超過8k以上測試時就可以發揮到最高讀取142 MB/s,寫入137 MB/s
CrystalDiskMark測試得到讀取143.1 Mb/s,寫入139.1 MB/s


HD Tune Pro 3.50平均寫入104.1 MB/s


以上測試可以看到SATA2與SATA3在一般HDD使用時,效能不會有多大的改變
畢竟SATA2是代表頻寬3Gbps,也就是頻寬300MB/s,SATA6是代表頻寬6Gbps,也就是頻寬600MB/s
這樣的技術規格主要在於最大頻寬的速度,對於使用多顆HDD組RAID5以上或是高速的SSD組RAID0的配備
使用SATA3確實可以讓最大頻寬更有效地發揮應有的效能

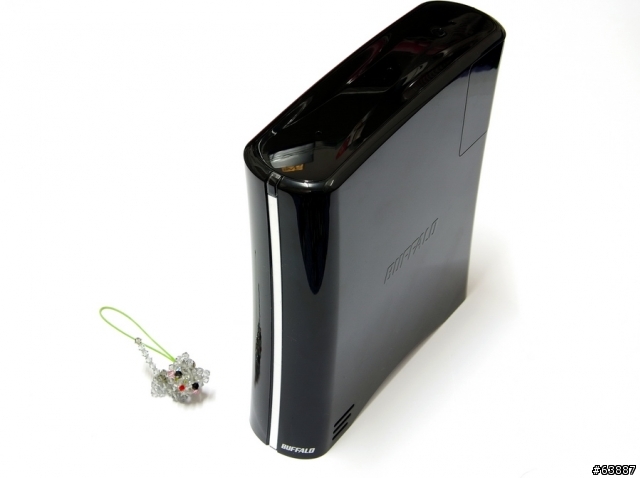

USB測試使用BUFFALO 1.0TB外接盒,目前極少數支持到USB 3.0的產品

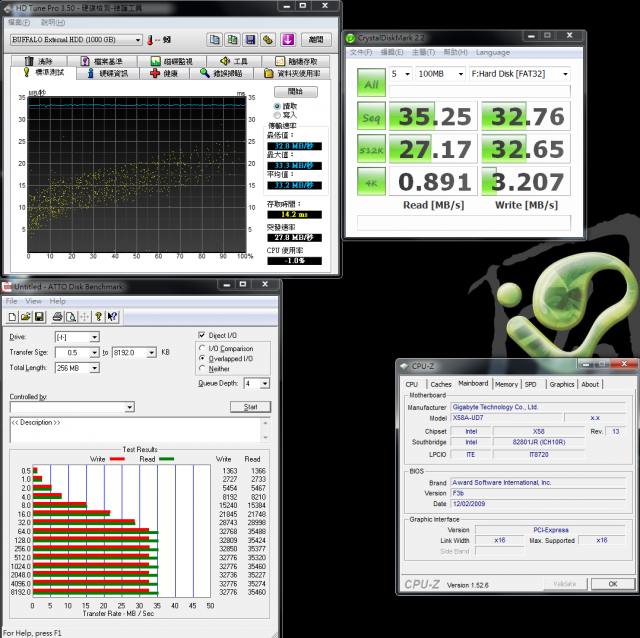

裝在USB 2.0接孔上測試
HD Tune Pro 3.50平均讀取33.2 MB/s
ATTO DISK Benchmark超過64k以上測試時就可以發揮到最高讀取35 MB/s,寫入32 MB/s
CrystalDiskMark測試得到讀取35.25 Mb/s,寫入32.76 MB/s

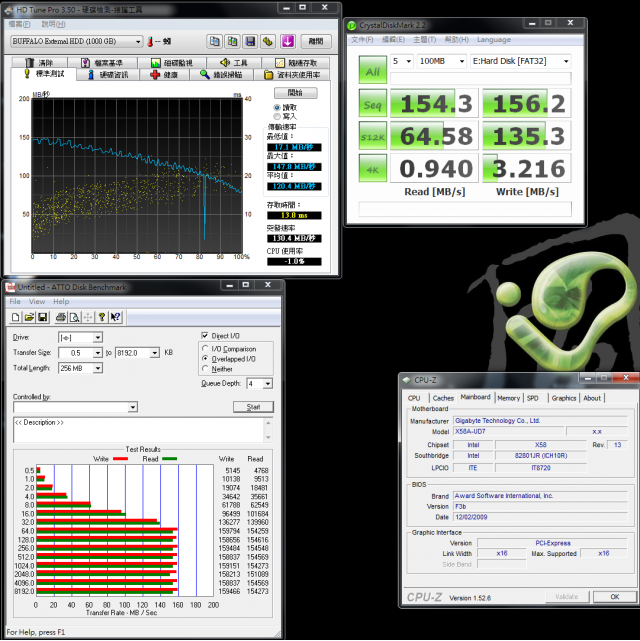

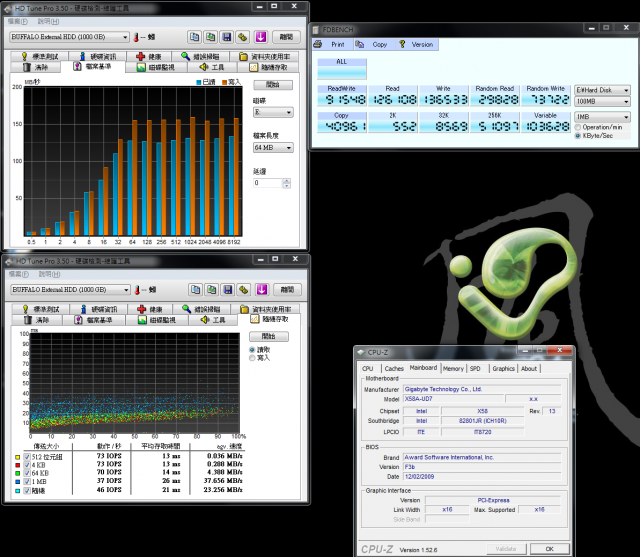

裝在藍色的USB 3.0接孔
HD Tune Pro 3.50平均讀取120.4 MB/s
ATTO DISK Benchmark超過64k以上測試時就可以發揮到最高讀取154 MB/s,寫入159 MB/s
CrystalDiskMark測試得到讀取154.3 Mb/s,寫入156.2 MB/s


FDEBENCH測試得到讀取126 Mb/s,寫入136 MB/s


以往USB 2.0的最高頻寬都在30~35 MB/s左右的效能,對於USB裝置來說是很大的致命傷
FLASH雖然大多數是MLC版本,很難達到30 MB/s以上的效能
但是對於使用2.5/3.5吋USB外接盒的人來說,HDD效能至少都50 MB/s~100 Mb/s以上
USB 2.0的頻寬太過於限制產品原本該有的效能,這個情況相信未來在USB 3.0普及下可以大幅改善。


有關於DRAM的測試,為支援三通道技術的X58平台另一大優勢

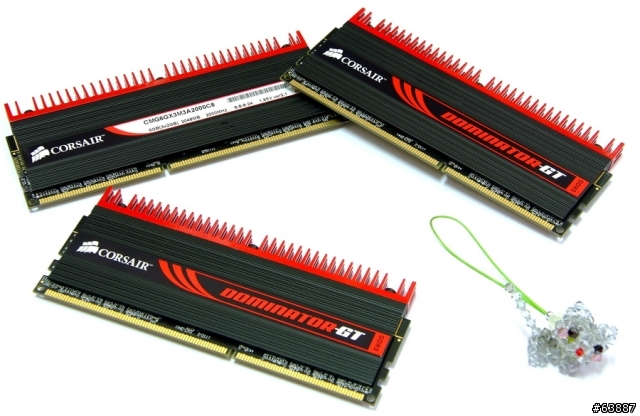

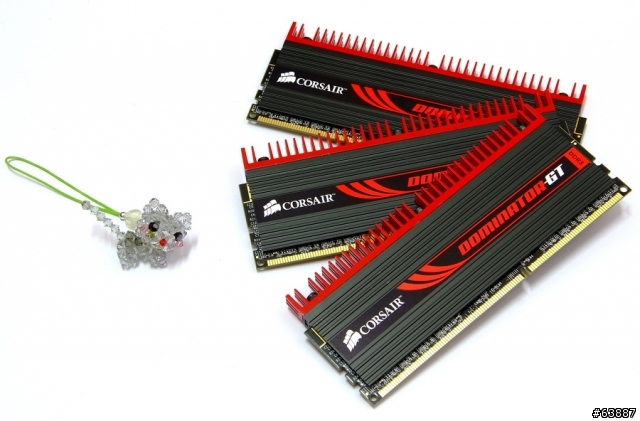

使用國際大廠CORSAIR支援X58三通道的最新產品,DOMINATOR-GT CMG6GX3M3A2000C8
紅黑色澤的搭配,讓GT產品看起來更為吸引人


]

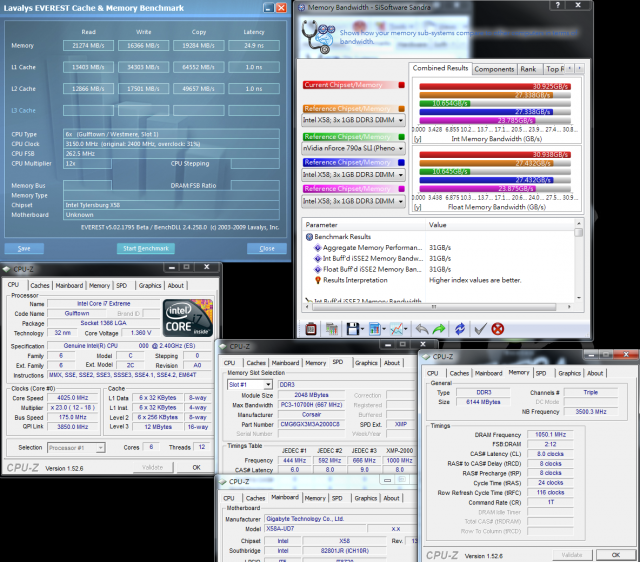

DDR3 2100 CL8 8-8-24 1T,BIOS設定1.600V
SP2004 3 X Blend模式,5.88GB滿載穩定


Sandra Memory Bandwidth - 30925 MB/s
EVEREST Memory Read - 21274 MB/s


DDR3超頻測試可以輕鬆達到2100 CL8穩定的水準,而且只需要1.600V
一方面是DOMINATOR-GT CMG6GX3M3A2000C8的體質優秀外
另一方面也是X58A-UD7平台架構超頻能力也有不錯的水準,如此才能相輔相成
在頻寬方面也拿到很高的分數,比起最近的P55平台雙通道效能,X58的三通道著實有更高的頻高表現。


此回測試搭配的CPU是Gulftown,6核心加上模擬HT技術共12核心
雖然是未來將上市的產品,不過從八九月開始,全球網站就有不少此CPU的測試流出

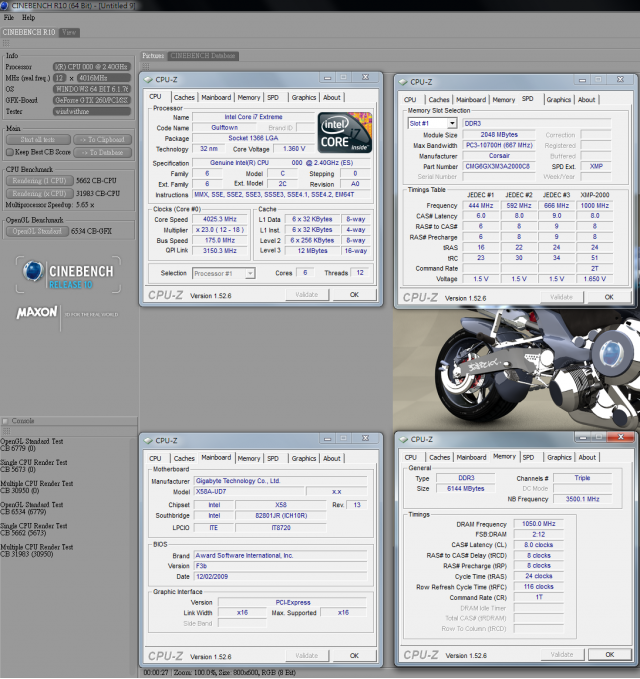

將CPU OC到4GHz,跑一些測試來瞭解未來新架構的效能

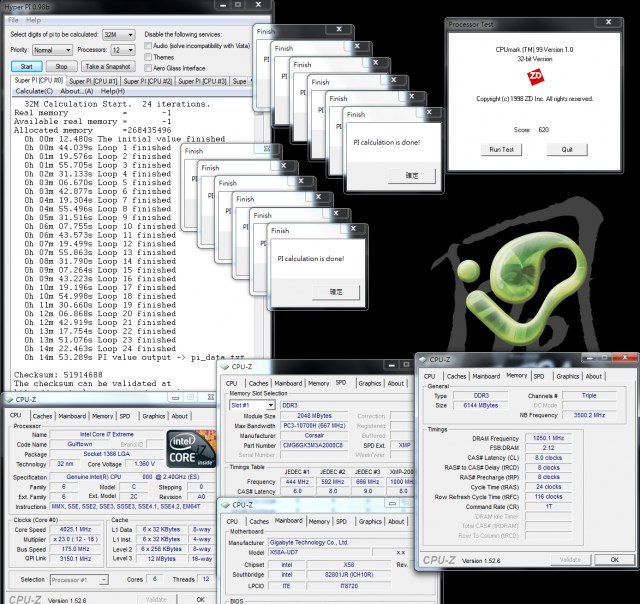

CPU 175 X 23 => 4025MHz
DDR3 2100 CL8 8-8-24 1T

Hyper 12 X PI 32M=> 14m 53.289s
CPUMARK 99=> 620


CINEBENCH R10
1 CPU=> 5662
x CPU=> 31983

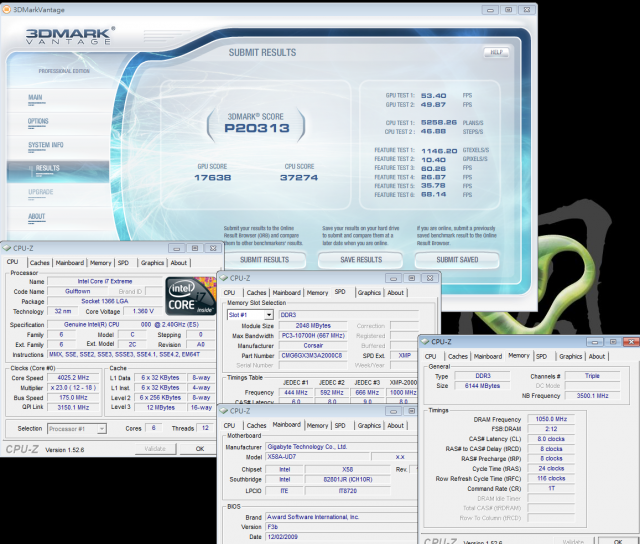

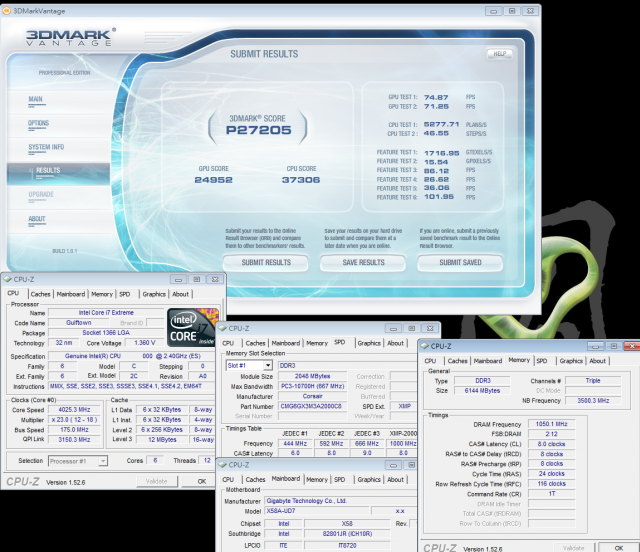

PCMark Vantage
GTX260 SLI 2WAY=> 20313


GTX260 SLI 3WAY=> 27205


測試中發現有不少軟體都只支援到4~8核的CPU架構
在實體6核加HT模擬6核的CPU下,分數有些不增反減,看來未來在軟體支援度方面還有加強的空間。
另外像是SLI 3WAY也是相同的狀況,CrystalMark 2004R3測試結果分數也不增反減
目前來說,高階的規格在某些軟體支援度上可能不是那麼完善,不過Gulftown搭配SLI 3WAY在支援軟體上確實有很高的分數。


GIGABYTE GA-X58A-UD7
優點
1.X58A-UD7使用GIGABYTE目前最高階的用料與技術
2.支援3WAY SLI與CFX技術,NV系統可再加裝物理加速卡形成4張VGA的狀態
3.SATA3使用較高階的Marvell 9128晶片,USB 3.0使用日系NEC晶片
4.BIOS選項豐富,電壓範圍高,CPU/DDR3超頻能力出色
5.內建6個SATAII,USB/eSATA有2個,還有兩個藍色USB 3.0
6.Hybird SILENT-PIPE加強整體晶片組散熱,北橋也改造成水冷頭設計

缺點
1.Hybird SILENT-PIPE會擋到一個PCI-E X1
2.網路與音效晶片使用Realtek,可以改為更優質的晶片



效能比 ★★★★★★★★★★
用料比 ★★★★★★★★★★
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★★☆
性價比 ★★★★★★★☆☆☆

GIGABYTE X58A-UD7確實為一年來的X58平台注入一股新血
除了加強用料規格外,也導入了最新的USB 3.0與SATA3技術
LGA 1156因為i7 CPU搭配P55價位與LGA 1366幾乎一樣價格,導致市場買氣沒有太佳
未來LGA 1156的i3 CPU推出,應該才可以拉低整個平台的價位,提升一些C/P值才對
所以目前的市場狀況來說,LGA 1366的平台依然是最高的產品定位。

SATA3對於一般使用1~2顆HDD的使用者來說,目前的幫助是不大
畢竟7200轉的HDD目前效能只落在100~120 MB/s左右的頻寬
但對於多顆HDD與SSD的使用者來說,SATA3的頻寬確實有不小的幫助

印象比較深刻的就是在USB 3.0部分,這方面的技術已經很多年沒有更新
30~35 MB/s的頻寬,讓許多使用USB外接式HDD的人覺得太過於緩慢
USB 3.0測試中也幾乎達到150 MB/s的水準,幾乎達到五倍效能之高,這技術在實用性會比較高。

GIGABYTE推出的GIGABYTE X58A-UD7在整體表現都有高水準
以往的GIGABYTE X58系列透過更新BIOS,未來也都可以支援Gulftown 6核心處理器。
可惜的是網路、音效再用好一點的晶片,才更有高階產品的用料
如果要組一款最頂級的電腦,那挑選LGA 1366平台是較佳的選擇
以頂級的MB來說,雖然X58價位偏高,但以同價位的X58產品來比較,UD7還是有不錯的C/P表現 :)
