在去(2009)年年底,筆者曾經以這一篇分享文:[情報分享]想要採購小筆電?請再等等喔!跟各位網友分享過英特爾新一代Atom小筆電與簡易功能桌機平台即將在明(2010)年一月份正式推出的情報。而在上星期四(2009年最後一天),筆者收到了由微星科技所寄來的這一箱產品。

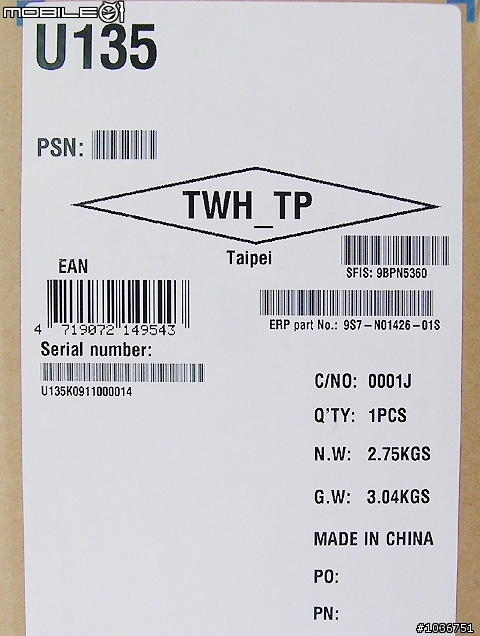

看看包裝箱側面的標籤貼紙,「U135」!咦?這不就是微星搭載Intel新一代Pinetrail平台的小筆電嗎?這麼快就有實際的產品可以試用啦!趁著元旦假期,趕緊打包帶回家玩一玩。(不過分享文要晚一點才能開始動筆,畢竟總有先來後到嘛~



產品開箱

原本筆者以為上面那個包裝箱就是U135小筆電的產品外包裝箱,不過打開來之後,才發現原來"箱中有箱",而從下圖的"內包裝"來看,那個"空隙"應該還可以塞得下筆記型電腦包之類的產品配件,看來消費者實際購買到的正式販售版U135小筆電,應該有機會多拿一些贈品喔!


正式的U135小筆電產品外包裝箱現身,採用對稱式的設計,所以另一面的圖案樣式也是一模一樣的。

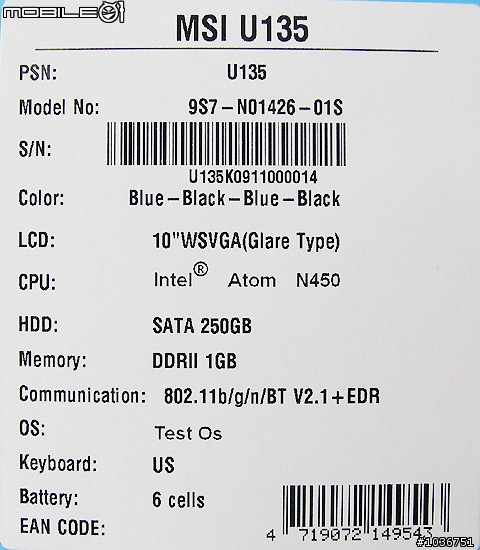

下圖是外包裝箱側面所貼的產品標籤(兩個側面都有),除了MSI U135小筆電的產品名稱標示之外,還可以看到筆者所拿到的這一台U135小筆電是藍、黑相間的顏色搭配,螢幕大小是10吋等級,採用Intel新一代的Atom N450處理器,硬碟是採用SATA傳輸介面、容量是250GB版本,標準配備的記憶體型式與容量為DDRII 1GB,通訊功能部分可以支援802.11 b/g/n的無線網路規範以及藍牙V2.1+EDR功能。至於作業系統,很明顯的,筆者拿到的這一台U135小筆電是試用機,所以等一下看到的英文版Windows 7 Ultimate應該不是正式出貨所搭配的作業系統版本,而筆者目前手頭上的參考資料也只有標示將搭配Windows 7作業系統,所以這部份還是要以正式出貨的產品為準。另外,U135小筆電標準搭配的鋰電池筆者目前手頭上的參考資料是註明3 Cells的型式,不過在下圖的產品標籤上面卻看到鋰電池部分是註明6 Cells的型式,因此如果網友們有意購買微星這款U135小筆電的話,鋰電池的部分可能需要多留意一下到底是附上那一種型式了。


在上面產品標籤的下方,有如下圖的一些圖案標示,由這裡可以看到U135小筆電的外殼顏色應該會有四種顏色的版本(加上筆者這次所拿到的藍色版),不過這四種外殼顏色版本是不是都會在本地販售?筆者目前暫時還不清楚。而下圖下方的六個圖案標示,跟外包裝箱正面(或背面)右上方的六個圖案標示是完全相同的,其中左邊的第二個圖案標示了這款U135小筆電所搭配的螢幕標準解析度是目前一般小筆電常見的1024 x 600。


正式開箱囉!

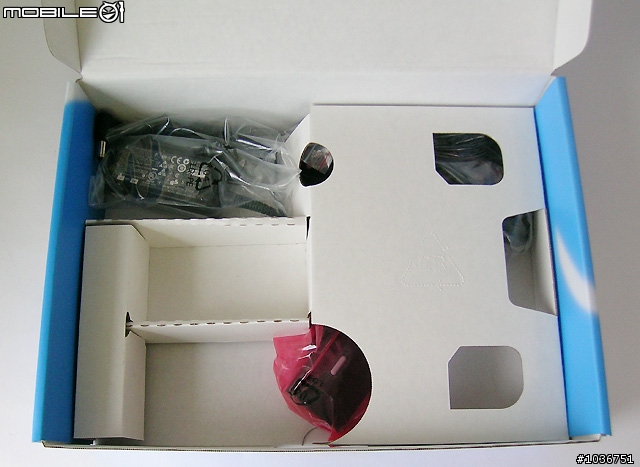

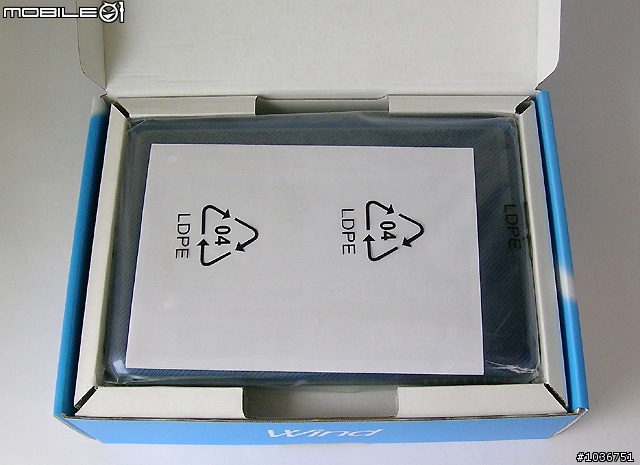

這款U135小筆電的包裝箱內部,是採用上、下兩層的設計方式,上層是放置U135小筆電本體,下層則是放置一些產品配件,不過因為筆者拿到的這一台U135小筆電是試用機的關係,所以下圖看到的產品配件可能會跟正式販售的版本不太一樣。


在產品配件中,最重要的當然就是鋰電池啦(因為筆者覺得外包裝箱的顏色還蠻好看的,所以就拿來當配件拍照的背景了)!而正如同外包裝箱側面的產品標籤所標示的,下圖這個內附的"鋰電池"就是6 Cells型式,所以看起來也比較"大顆"一點。

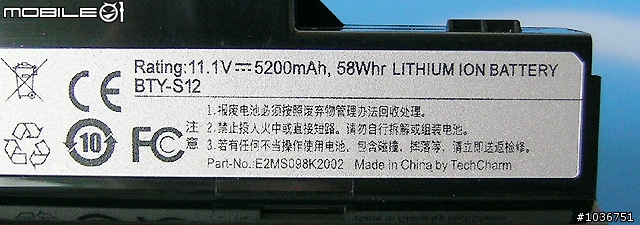

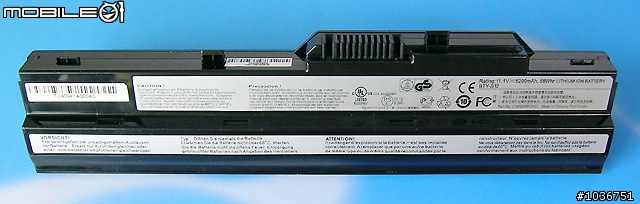

根據鋰電池上面的產品標籤,可以得知這個6 Cells鋰電池的電力規格是11.1V、5200mAh/58Whr(看起來鋰電池的續航力還蠻值得讓人期待的),生產製造地區是在對岸。

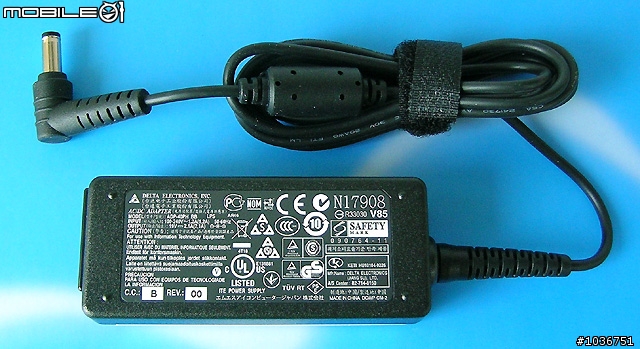

另一個重要的產品配件是外接式電源變壓器,由上面的產品標籤可以得知,這個變壓器是台達電子工業的產品,可以支援100~240V的全電壓範圍,輸出的電力規格為19V、2.1A(應該是40瓦的型式),變壓器的生產製造地區也是在對岸。

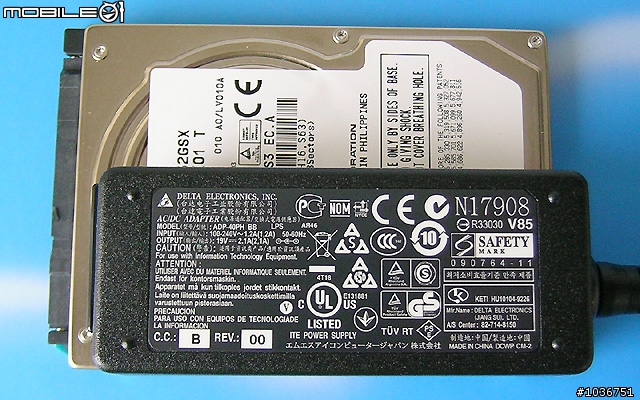

話說這個變壓器的外型還蠻小巧的,筆者隨手拿了之前拆出來的2.5吋硬碟來做一下比較(請參考下圖),可惜筆者手邊沒有可以秤重的設備,只能用感覺來描述囉(拿在手上的感覺大約是兩百到三百公克)!


看完了簡單的產品配件之後,接著就輪到U135小筆電正式現身啦!在廠商所提供的參考資料中,U135小筆電搭配3 Cells鋰電池的機身總重量是約1.2公斤,而機身的厚度是19~31.5mm,筆者拿在手上的感覺是還蠻輕巧的。

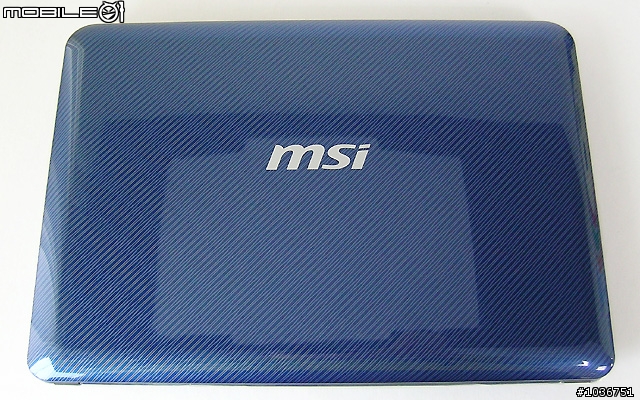

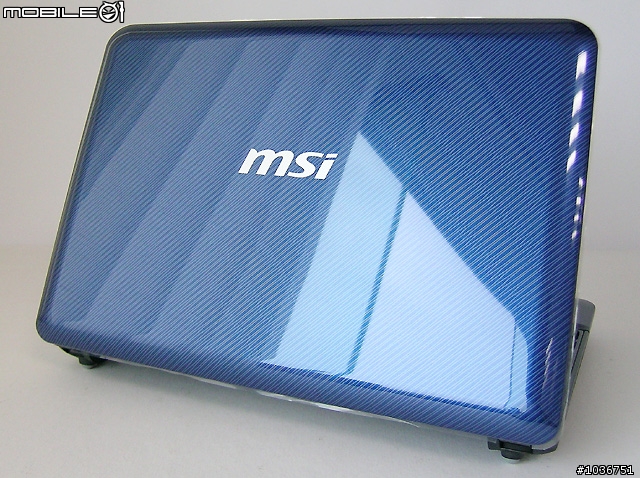

打開螢幕來看,個人還蠻喜歡這款U135小筆電的藍底花紋圖樣設計,而外殼的亮面處理雖然可以增加質感,不過還是會有容易沾指紋的狀況,使用者對於平常的保養工作可能得要多費心一點囉!

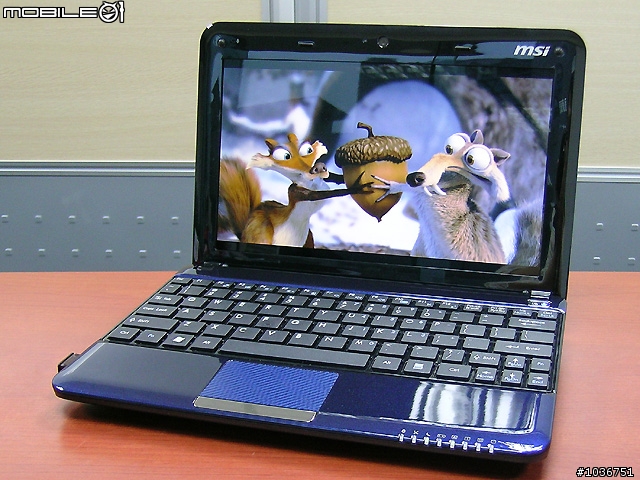

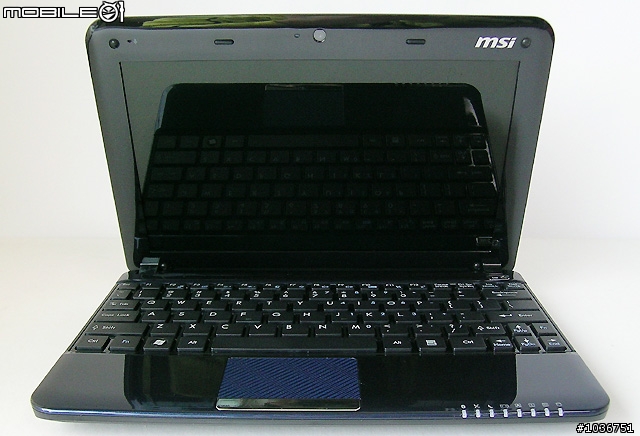

換到機身的正面,哇!鏡面螢幕有點閃~(好像不小心入鏡了~

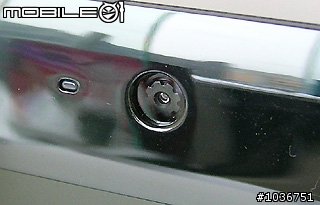

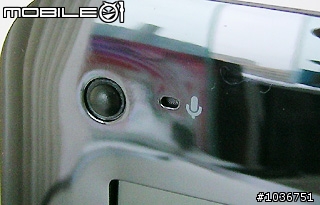

在螢幕上方邊框的中間位置,可以看到設置了一個1百30萬畫素等級的網路攝影機(旁邊有指示燈號);而搭配的內建式麥克風,則是設置在螢幕邊框的左上方(請參考左下圖)。

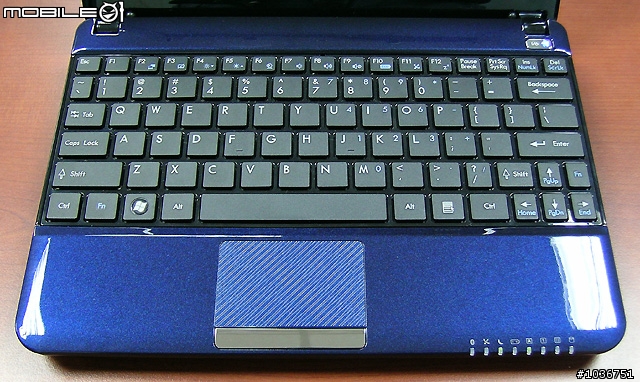

下圖是鍵盤區與觸控板區的全貌特寫,由於是試用機的關係,所以按鍵上面只有印刷英文字母,也沒有貼一些有的沒的標籤貼紙,不過正式在本地販售的產品相信應該都會有印刷中文輸入法的各種字根(以及各種標籤貼紙,例如處理器、作業系統...等)。

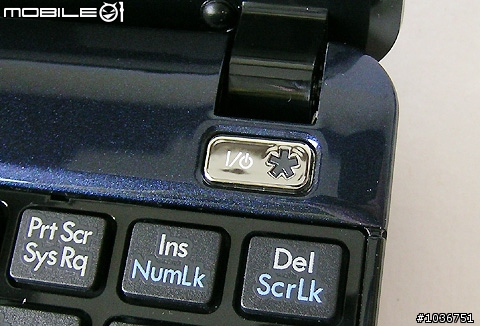

這款U135小筆電的電源開關按鍵是設置在鍵盤的右上角,按鍵上面的五葉形花瓣符號是會發出藍色冷光的電源指示燈。而由下圖也可以看到,螢幕轉軸是採用一般所謂的下沈式設計,不過因為U135小筆電的螢幕下方邊框有一定的"寬度",所以下沈式設計並不會影響到使用者觀看顯示畫面的視覺效果。

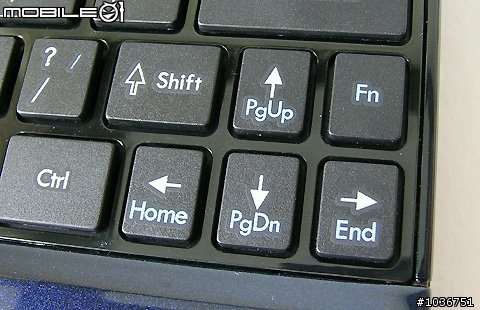

鍵盤部分,U135小筆電的巧克力鍵盤看起來的質感很不錯,敲打按鍵的力道感覺也挺適中的,不過對於筆者來說,比較大的困擾還是在於鍵盤右下方的四個方向按鍵,不僅按鍵本身比較小,而且旁邊也有設置其他的按鍵,看來如果要使用這款U135小筆電來玩一些常常需要用到方向按鍵的線上遊戲的話,還是外接一組鍵盤或是使用遙控器會比較合適一點。

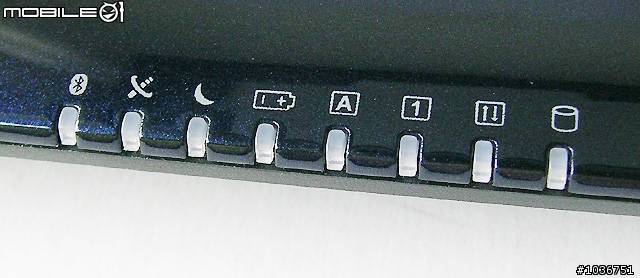

除了電源開關按鍵上面的花瓣形電源指示燈之外,這款U135小筆電其他的指示燈號通通都是設置在機身的右前端,如下圖所示,總共有八個指示燈號:藍牙裝置的狀態指示燈、無線網路功能的開關指示燈、系統的休眠狀態指示燈、鋰電池的充電狀態指示燈、英文字母大小寫的鎖定指示燈、數字鍵盤的的鎖定指示燈、捲軸功能的鎖定指示燈以及硬碟的運作狀態指示燈。

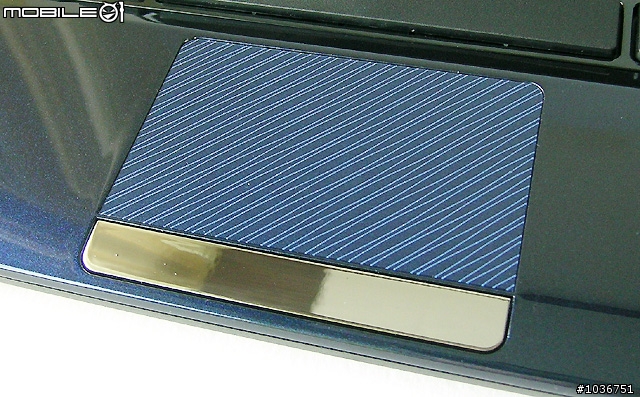

這款U135小筆電的觸控板表面是採用類似螢幕外殼的紋路設計,不過這裡並不會沾指紋(打字時的手腕放置區還是會...),手指滑動的感覺也不錯,只是觸控板的兩個按鍵個人覺得按下去有點比較"深",使用者可能還是需要習慣一下囉!

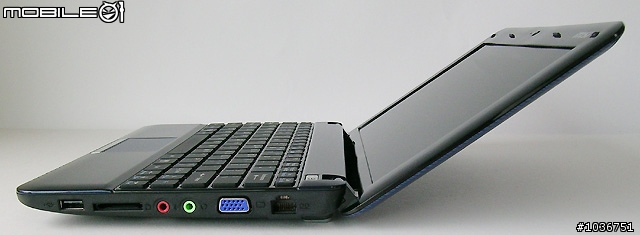

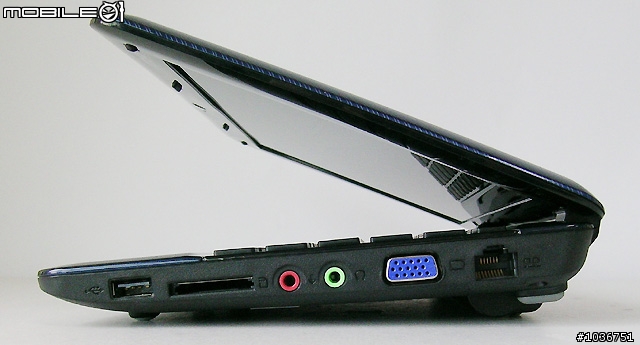

換到機身的側面來檢視,下圖是機身的右側面(從機身的正前方來看),這裡的設置由前往後依序是一組USB 2.0連接埠、一組可以支援MS、XD、SD以及MMC等種類記憶卡的四合一讀卡機、音效的外接麥克風(紅色)/耳機(綠色)接孔、一組可以用來外接螢幕的藍色D-Sub視訊傳輸介面,以及一組乙太網路的RJ-45介面。

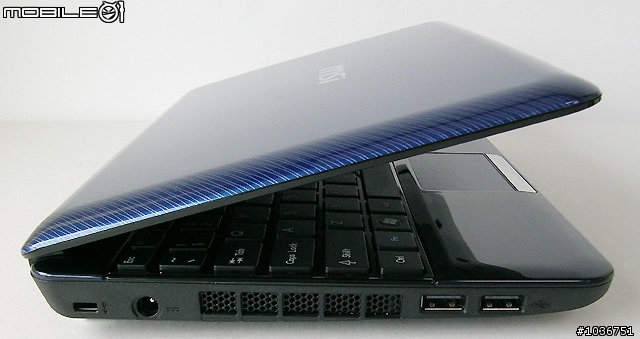

在機身的左側面部分,由下圖可以看到最後端是一個防盜鎖孔,往前依序是一個電源變壓器的電源插孔,機身側面的主要散熱孔以及兩組USB 2.0連接埠,以目前市場上的10吋等級Atom小筆電來看,這款U135小筆電在機身左、右側面所提供的各種傳輸介面、裝置,算是相當完備了。而在試用期間,筆者也有注意一下U135小筆電在散熱方面的表現,個人覺得鍵盤區、觸控板區都沒有什麼特別發熱的狀況,只有將手放到機身側面的主要散熱孔附近時,會明顯感覺到有一些微風吹出,耳朵靠近主要散熱孔附近也才會聽到風扇運轉的聲音,散熱與靜音設計都挺不錯的。


下圖是U135小筆電的螢幕可以打開到最大角度的樣子,螢幕的下沈式轉軸設計在下圖中就更明顯了。

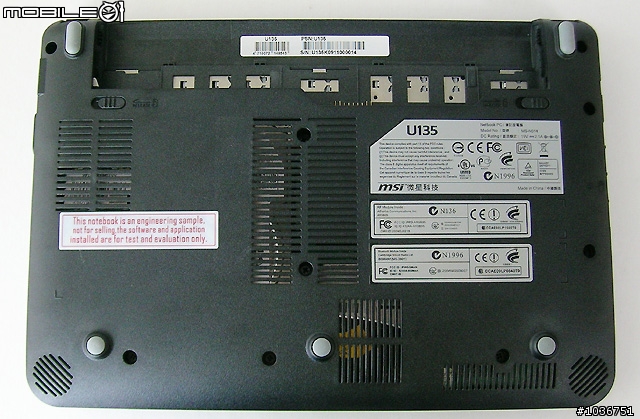

再來翻到機身的底部,下圖的左、右下角各有一個圓形的"條狀"開孔,那是這款U135小筆電所設置的兩個多媒體喇叭的位置,而因為是試用機的關係,所以也看不到Windows作業系統的產品標籤。但是最特別的,在機身的底部上面雖然可以看到有設置許多的散熱孔,不過卻看不到有任何可以"簡單地"打開來的保護蓋,也就是說,使用者不論是要更換、升級記憶體模組或是硬碟...等裝置,都必須要進行拆機才行,而且聽說難度還不低,因此,個人是建議使用者在購買之前,如果有打算要升級或是加裝記憶體模組、硬碟...等裝置的話,當場請店家的技術人員幫你/妳處理好,免得造成日後的困擾。

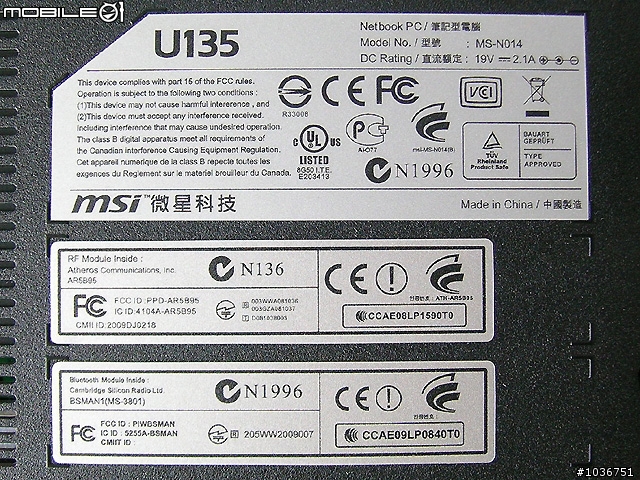

下圖是機身底部所貼的三張標籤貼紙,最上面是U135小筆電本身的產品標籤,上面標示了微星的產品型號、使用的電力規格以及生產製造地區是在對岸...等資訊。中間的是無線網路卡的產品標籤,而最下面的則是藍牙裝置的產品標籤。

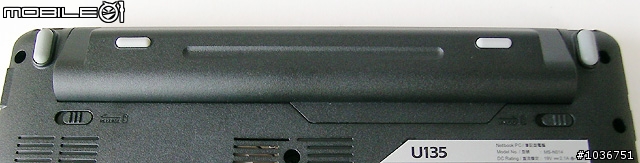

U135小筆電的鋰電池是採用兩段式的固定卡榫設計,下圖是這台內附的6 Cells鋰電池實際安裝到機身底部的樣子,看起來是會有一點"凸起"。

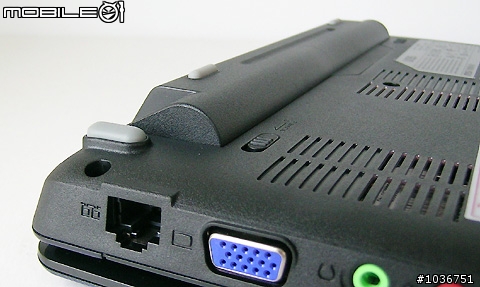

從機身底部的側面斜角度來看,6 Cells鋰電池實際安裝到機身底部的"凸起"就更明顯了。


由於這款U135小筆電的6 Cells鋰電池是"往下"凸起,所以由下圖可以很清楚地看到,並不會影響到機身後方的美觀,而這個6 Cells鋰電池的"凸起"程度個人覺得還蠻不錯的,因為筆者平常使用(桌上型電腦)鍵盤就有將鍵盤後方的支撐臂拉開、讓鍵盤呈現斜角度的習慣,所以對於這款U135小筆電有興趣的網友們如果也有這種習慣的話,在購買時不妨添購(或是更換)一個6 Cells鋰電池,一方面可以增加鋰電池的使用時間,二方面也可以比較符合自己平常在使用鍵盤的習慣。



內部規格檢視

既然要拆機才能夠觀看內部的一些硬體配備,那這次只好先利用一些軟體來查看U135小筆電的主要配備與規格了,下次如果時間比較充裕的話,再來研究看看拆機的方法與步驟囉!

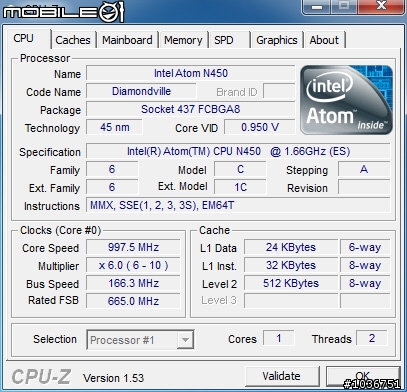

一開始還是先利用CPU-Z 1.53版程式來觀察,在下圖的處理器頁面中,可以看到筆者所拿到的這台U135小筆電是搭載Intel的Atom N450處理器,標準的運作時脈是1.66GHz,在省電機制運作之下的時脈則是會降低到約1GHz,內建的L2 Cache容量是512KB。如果拿舊款式的Atom處理器來做比較的話,單純處理器部分這個N450跟之前的N280還蠻相近的(N280處理器的CPU-Z程式資訊可以參考這一篇:HP商用迷你筆記型電腦再進化?Mini 5101正式上市前簡單分享),最大的差別只在於新的N450處理器有支援EM64T技術,而舊款式的N280處理器則是沒有。當然,新的Atom N450處理器是採用雙晶片架構,光是這一點就跟舊有的三晶片架構Atom處理器平台差很多了。

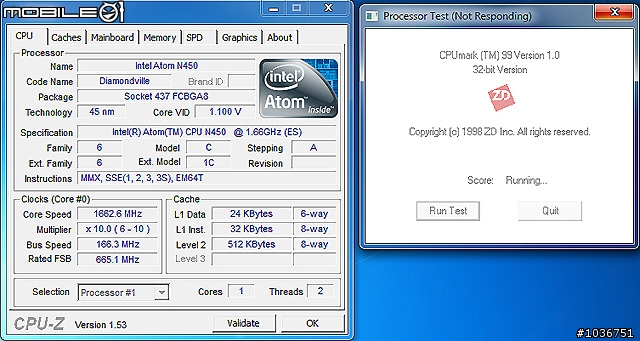

下圖是筆者利用CPUmark99程式,讓N450處理器全速運作到1.66GHz時脈的狀態。

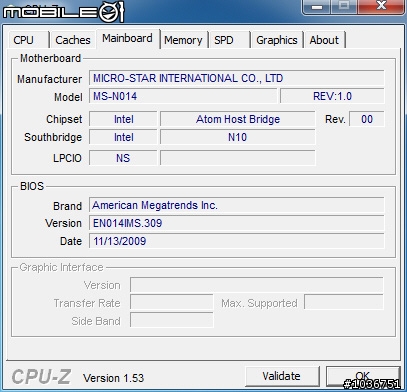

由於新的Atom N450處理器是採用雙晶片架構,所以在下圖的主機板頁面中,只能夠看到"南橋晶片"是"N10",不過CPU-Z程式在這裡顯示的名稱是錯誤的,正確的晶片名稱應該是NM10。

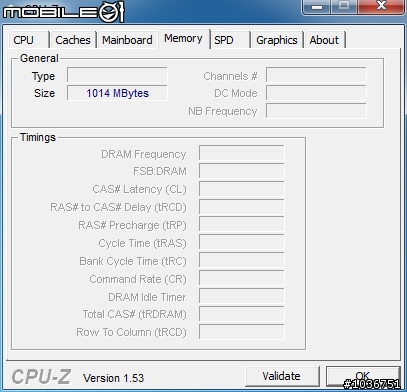

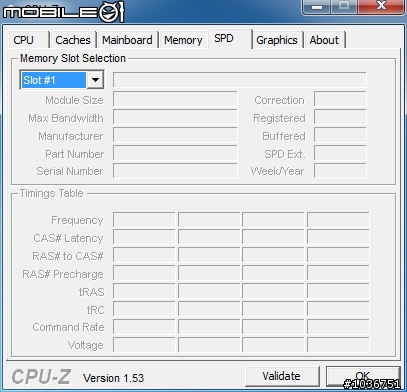

下圖兩張圖是CPU-Z程式所顯示的SPD以及記憶體頁面資訊,兩個頁面都是空空如也,根據筆者的經驗,這應該是因為這款U135小筆電標準搭載的1GB容量記憶體是直接內建在主機板上面所致。而根據筆者的瞭解,這款U135小筆電除了主機板上面有內建1GB容量的記憶體之外,還有提供一組記憶體插槽可以讓使用者自行擴充(支援的總記憶體容量為2GB),不過就如同前面在觀察機身底部時所看到的,使用者如果想要自行擴充記憶體模組的話,必須要進行拆機才可以,因此,還是交給專業的店家或是技術人員來幫忙處理吧!

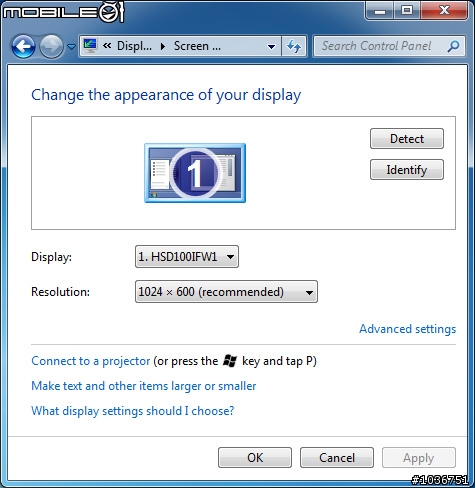

接著看到的是"變更顯示器的外觀"視窗畫面,由下圖可以看到這款U135小筆電的螢幕標準解析度是1024 x 600。

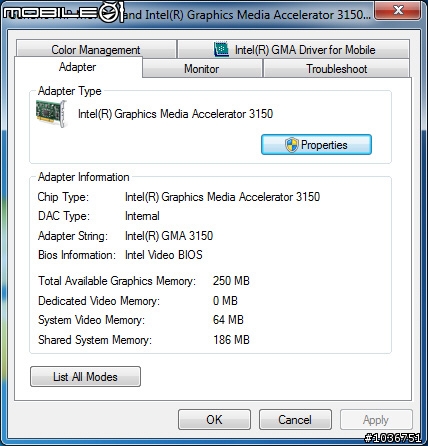

在"介面卡"的頁面中,顯示的整合式繪圖核心是GMA 3150,以及其他相關的記憶體容量分享...等資訊。

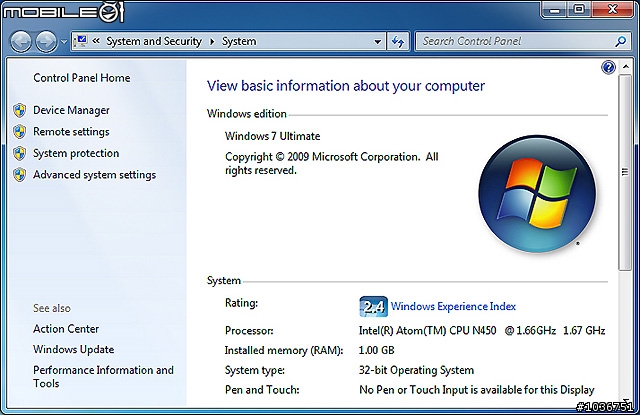

下圖是"檢視電腦的基本資訊"視窗畫面,這裡可以看到作業系統是搭載32位元的Windows 7 Ultimate版本,不過這是試用機所安裝的"測試用"作業系統,正式販售的U135小筆電應該會搭載其他的Windows 7版本才是。

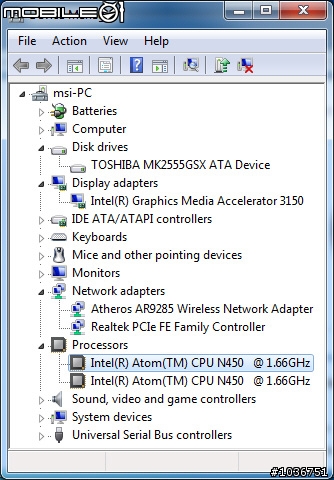

最後是裝置管理員的視窗畫面,下圖列出筆者認為比較重要的一些配備給網友們做一下參考。其中在硬碟部分,這裡顯示的是TOSHIBA的MK2555GSX,利用這個型號到谷哥大神上面查詢的話,這次筆者是搜尋到Toshiba在日本官方網站的相關硬碟規格網頁,在這個網頁中可以找到MK2555GSX硬碟是採用SATA 3Gb/秒的傳輸介面、硬碟的轉速是5400轉、內建的記憶體緩衝區容量為8MB...等相關規格資訊。



基本效能測試

在接下來的效能測試部分,由於微星這款U135小筆電是筆者試用的第一款搭載Intel新一代Pinetrail平台的小筆電,因此效能比較的參考對象,筆者是以之前跟網友們一同分享過的HP Mini 5101商用迷你筆記型電腦作為對照,也順便看看整合了GMA 3150繪圖核心的Atom N450處理器,加上NM10晶片組的雙晶片架構,與舊有的Atom N280處理器加上945GSE晶片組(ICH7-M南橋晶片)的三晶片架構,在效能表現上究竟會有什麼樣的差異。

首先是Windows 7作業系統的評等基準分數,而這部份之前的HP Mini 5101小筆電是搭配Vista作業系統,所以就當作參考就好囉!

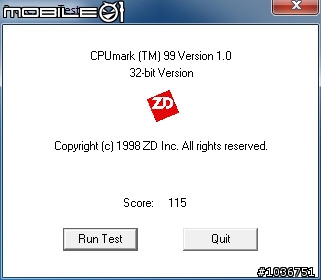

在CPUmark 99的測試中得到的分數是115分,跟Mini 5101小筆電得到的116分差不多,個人覺得N450處理器在"處理器"部份的效能表現跟之前的N280處理器並沒有太大的差別。

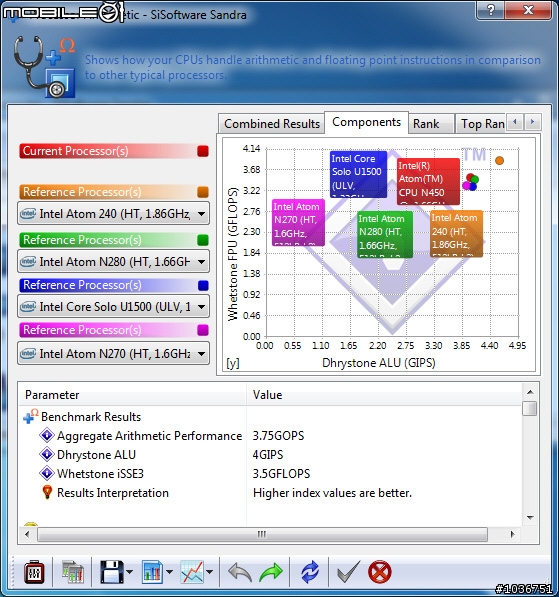

接著看到的是Sandra 2010的兩個處理器項目測試,雖然之前的Mini 5101小筆電是使用先前的Sandra 2009版進行測試,不過這次U135小筆電得到的兩個處理器項目測試數據跟之前的Mini 5101小筆電幾乎差不多,差距都在誤差範圍之內,所以說,個人覺得N450處理器在"處理器"部份的效能表現跟N280處理器真的是很像。



不過在Sandra 2010的記憶體測試項目中,這次的U135小筆電得到的測試數據明顯比之前的Mini 5101小筆電要高了一些。


單獨測試一下這一台U135小筆電所搭配的TOSHIBA 5400轉、MK2555GSX硬碟的傳輸效能表現,這部份因為之前的Mini 5101小筆電是搭配希捷7200轉的ST9320421AS硬碟,所以就不作比較了。下圖是HD Tune Pro 3.10版的標準讀取測試所得到的測試結果,就一般的2.5吋筆記型電腦用5400轉硬碟來看,58.1MB/秒的平均資料讀取速率算是在水準之上。

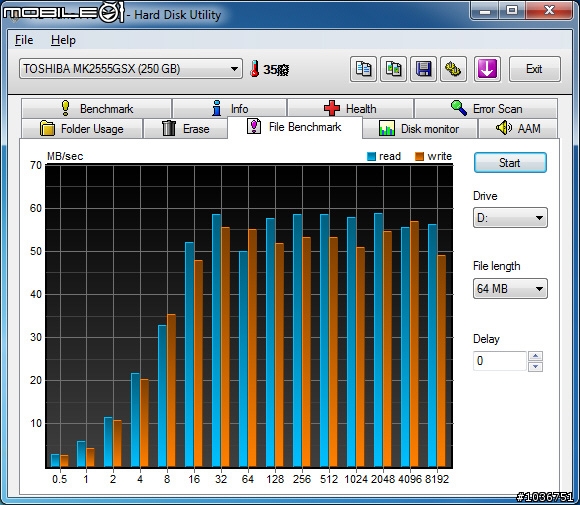

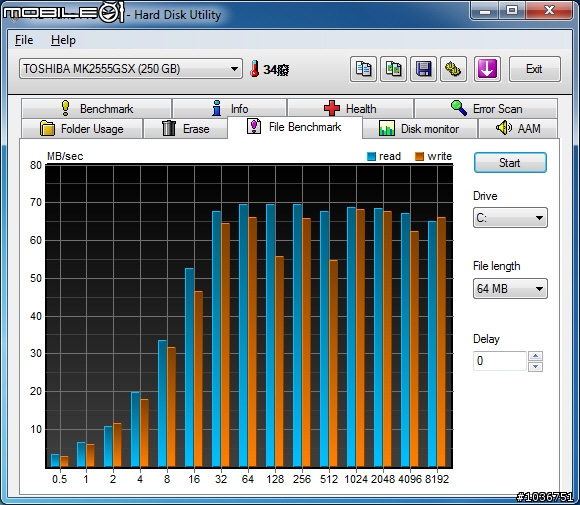

由於硬碟分割的關係,所以HD Tune Pro 3.10版的檔案基準測試有下面兩張圖的測試結果。

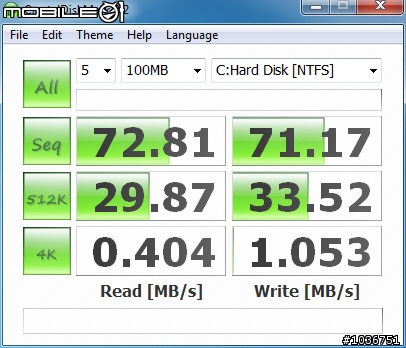

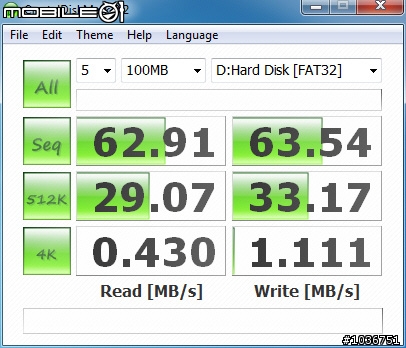

同樣的,使用CrystalDiskMark 2.2版軟體來測試硬碟的傳輸效能表現也是會有兩個測試結果,這裡得到的測試數據也算還不錯。



為了跟之前的Mini 5101小筆電作比較,所以在測試系統整體效能的部份,筆者在這裡依然是使用PCMark 05軟體來進行測試。由下圖所得到的測試數據可以看出,Mini 5101小筆電因為是搭配7200轉的筆記型電腦用硬碟,效能表現比較高,所以整體的PCMarks分數也有比較好的表現。而CPU Score的分數再次說明了N450處理器在"處理器"部份的效能表現跟N280處理器是差不多的;至於繪圖部份的效能表現,這裡的PCMark 05測試得到的繪圖項目分數442,與之前的Mini 5101小筆電得到的455分差距可算是在誤差範圍之內。

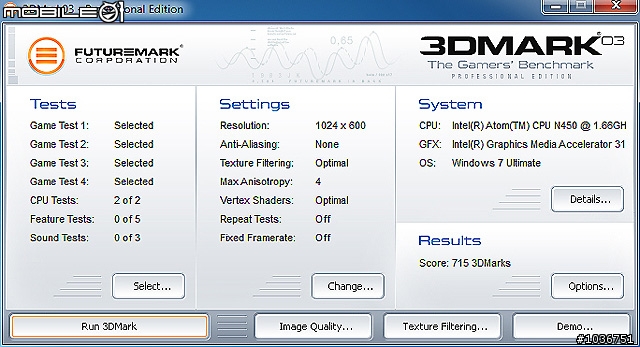

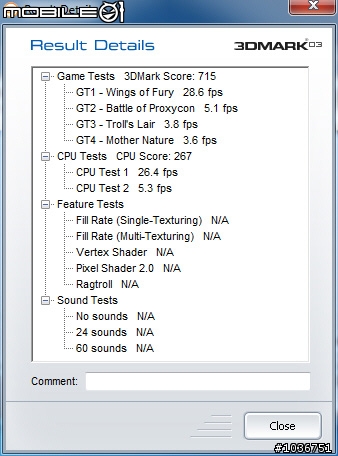

在3D效能的測試部分,這裡筆者同樣是使用之前的3DMark 03軟體來進行測試。而由下面的測試數據來看,雖然表面上這次的U135小筆電所得到的3DMarks分數有比較高,但是別忘了,之前的Mini 5101小筆電螢幕的標準解析度可是1366 x 768,而且如果再拿筆者在更早之前試用的HP Mini 2140商用迷你筆記型電腦(螢幕的標準解析度為1024 x 576)來作比較的話,可以發現這次U135小筆電所得到的3DMarks分數跟HP Mini 2140小筆電是差不多的。得到這樣的結果坦白說,個人是還蠻失望的(不管是上面的PCMark 05或是這裡的3DMark 03測試),畢竟新的N450處理器整合的是"理論上"比較新的GMA 3150繪圖核心,但是3D測試的效能表現卻並沒有比前一代的GMA 950繪圖核心好多少,這....這實在是讓人搞不清楚Intel究竟是在打著什麼樣的如意算盤啊~~



既然3D效能表現不如預期,那就來試試看HD高畫質影片的播放表現又會是如何呢?結果測試了老半天,筆者使用KMPlayer播放軟體加掛K-Lite Codec檔,1080P的電影預告片(MOV檔)還是會出現影音不同步的狀況(聲音比較快)。

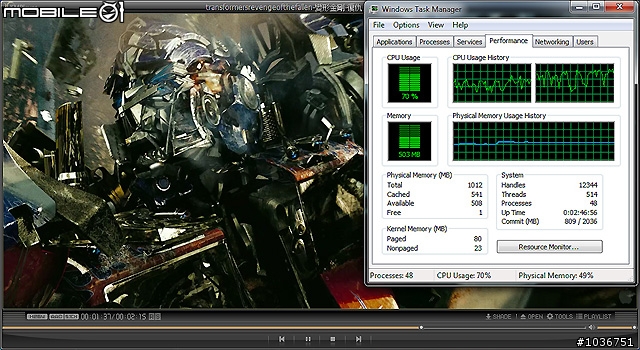

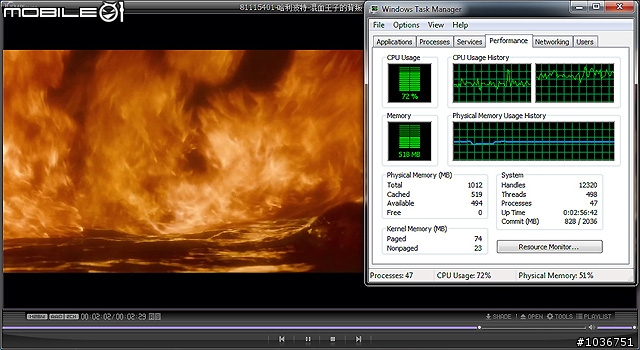

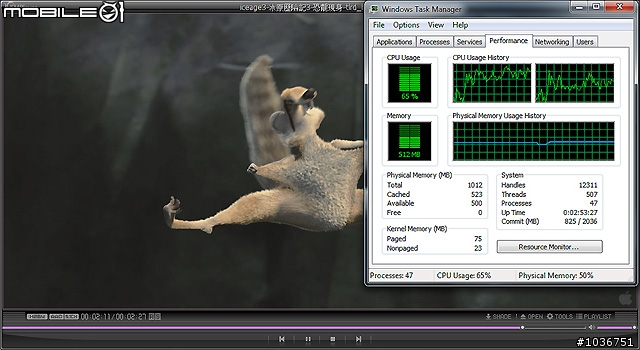

下面三張圖是筆者使用三部720P的電影預告片(MOV檔)來觀察工作管理員的CPU使用率狀況,結果在大部分的情況下,CPU的使用率是維持在5x%到7x%左右,偶而會跳到8x%,不過三部720P的電影預告片播放都相當順暢,筆者並沒有看到有任何的畫面停頓狀況發生。當然,如果有其他的播放軟體可以開啟GMA 3150繪圖核心的影片加速功能(如果有的話),或許1080P高畫質影片的播放效果也可以有比較令人滿意的表現。

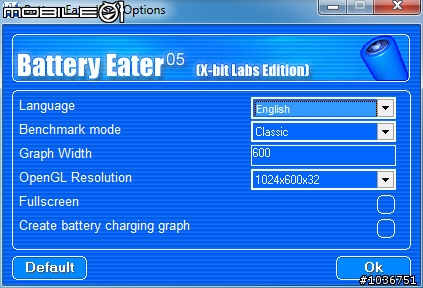

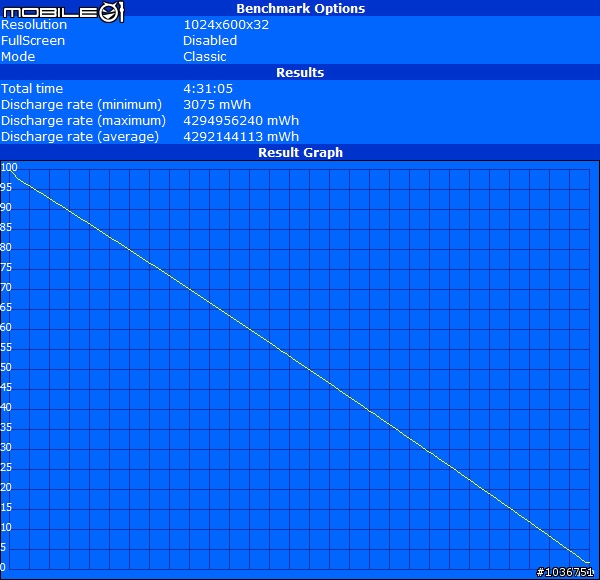

最後是電池續航力的測試,這部份筆者仍然是使用對於系統效能要求比較高的Battery Eater 05軟體來進行測試,軟體的測試設定如下圖所示,螢幕的亮度筆者是設定在約60%左右的亮度值,個人認為這樣會比較符合一般使用者在觀看螢幕時的感覺。


由於筆者所拿到的這一台U135小筆電是搭配6 Cells的鋰電池,所以得到超過四個半小時的電池續航力可說是表現得相當亮眼。



試用心得

就一般的10吋等級Atom小筆電標準來看,個人覺得微星這款新的U135小筆電除了沒有直接提供3G/3.5G的行動上網功能有點比較可惜之外,其他小筆電該有的連接介面、裝置...等,大致上已經都具備了,而且1.2公斤(含3 Cells鋰電池)的機身設計也相當輕巧,如果網友最近有考慮要入手新的小筆電的話,這款U135小筆電是可以考慮的對象之一。



然而如果是以"新一代"小筆電的角度而言,就上面各個測試軟體所得到的各項測試數據來看,Intel這個新一代Pinetrail平台的效能表現個人覺得是有點不如預期,或許新一代的Pinetrail平台因為整體的架構設計讓耗電量降低,可以延長鋰電池的續航力,不過個人認為一般使用者比較想要的,是真正的效能提升,讓原本在舊有的小筆電上面做不到的事,新一代的小筆電卻可以達成;如果新舊世代的小筆電之間各項的效能表現並沒有太大的差異的話,這樣的吸引力個人覺得也不會太高。

當然,現在購買3C產品一般都是看性價比,所以剩下來的就是產品的售價問題了。儘管就Intel的說法是新的雙晶片架構會比舊有的三晶片架構降低成本,不過新世代的產品剛推出,可以有多少的價格空間,我想這是值得大家觀察的重點之一,看看各廠牌所推出的各款搭載Intel新一代Pinetrail平台的小筆電產品,究竟會有什麼樣的性價比方案,然後再來考量是否要入手,或是入手的時間點囉!

註:以上電影預告片的播放畫面版權皆屬原公司所有。


補充

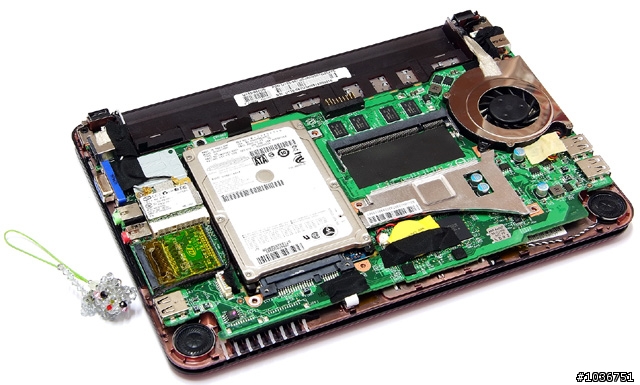

一、熱騰騰的微星U135小筆電之內部機構圖來囉!有興趣的網友們可以仔細研究一下喔!(本圖由風大提供)

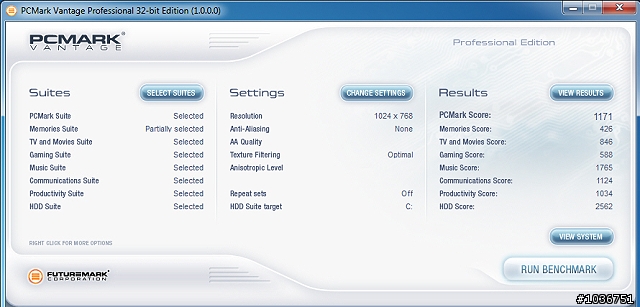

二、補一下PCMark Vantage的測試數據~

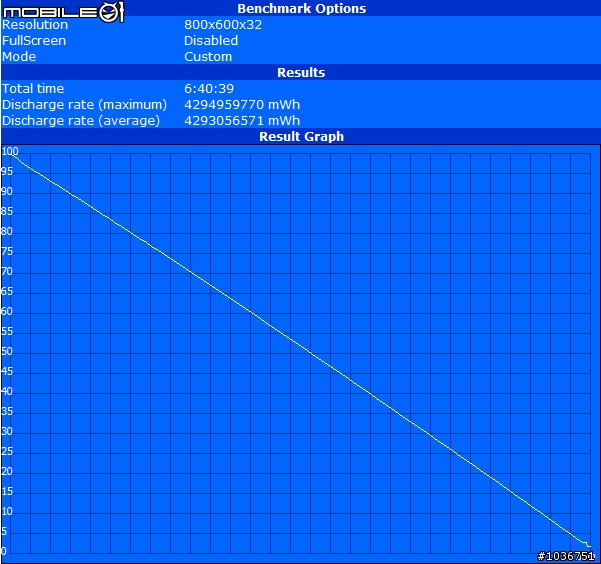

三、在上面使用Battery Eater 05軟體來進行電池續航力測試的相同設定條件之下,測試得到的待機時間(idle模式)約為六小時又四十分鐘,對照上面測試得到的電池續航力約為四個半小時來看,使用者如果平常只是上網瀏覽資料、作一些文書處理等比較不耗用系統資源的工作的話,使用這款微星U135小筆電預估應該可以達到五個半小時以上的電池續航力。
