因應Intel在最近新推出了整合繪圖核心到處理器裡面的新一代i7、i5以及i3等多款處理器,身為國內主機板一線大廠的華碩ASUS,日前舉辦了一場2010年華碩Component產品座談會,除了有邀請許多的媒體朋友來參加之外,也有一大部分是華碩相關的經銷商合作伙伴,而且就本次座談會的內容來看,即使將它定位成Component產品的經銷商教育說明會,其實也還蠻適合的。


經過整理之後,這一場2010年華碩Component產品座談會的內容最主要就是在可以用來搭配Intel新一代i7、i5以及i3等多款處理器的H55/H57主機板上,而這些新H55/H57主機板的主要產品特點,就如同座談會現場擺放的"布幕"所標示的,包含了GPU Boost、SATA 6Gb/s與USB 3.0等主打功能。

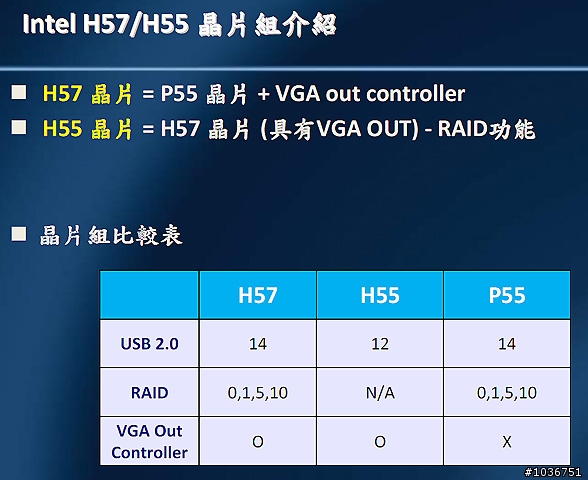

為了讓與會的眾多媒體朋友、貴賓們可以更快地瞭解用來搭配Intel新一代i7、i5以及i3等多款處理器的H55/H57晶片組之功能特點,華碩特地做了如下圖的比較表,拿現在主流的P55晶片來做比較;這裡要注意的是,H55/H57晶片所具備的"VGA Out Controller"功能,指的是採用H55/H57晶片組的主機板會內建視訊傳輸的連接介面(例如HDMI、DVI、D-Sub等),而不是具備如同顯示卡的繪圖功能,因為真正的繪圖功能其實是整合在新一代i7、i5以及i3等處理器的內部。


GPU Boost繪圖加速引擎是這次華碩H55/H57主機板所主打的功能特色之一,這是因為Intel新一代i7、i5以及i3等處理器將繪圖核心整合到內部,其他競爭廠牌的同類型產品針對這部份可能得透過BIOS的一些設定才能夠進行超頻,而華碩的H55/H57主機板只需要利用TurboV軟體的GPU Boost功能,就可以在作業系統的介面下來進行超頻,簡單又方便。

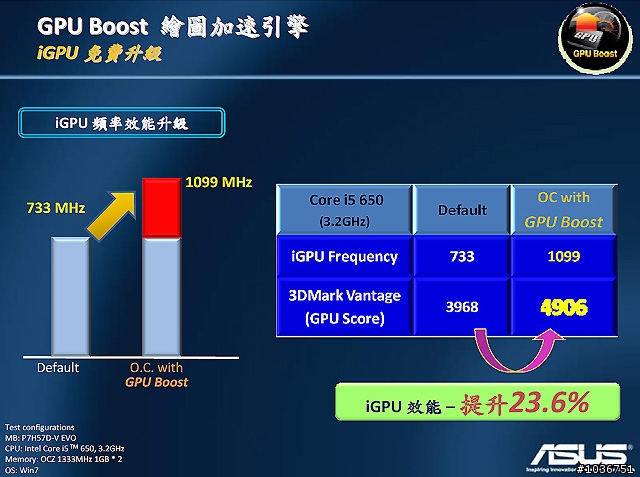

下圖是廠商所提供的GPU Boost繪圖加速引擎的超頻測試結果,測試平台使用華碩P7H57D-V EVO主機板、Core i5 650處理器(3.2GHz)、兩組OCZ 1333MHz 1GB記憶體模組以及Windows 7作業系統,結果可以讓Core i5 650處理器原本預設的繪圖核心時脈733MHz提升到1099MHz,而利用3DMark Vantage軟體來進行測試,GPU Score的成績提升了23.6%,提升的幅度相當可觀。

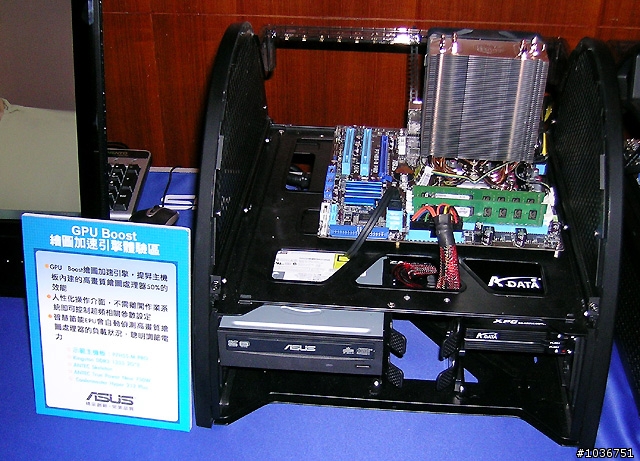

下圖是座談會現場所擺設的GPU Boost繪圖加速引擎體驗區~


GPU Boost繪圖加速引擎體驗區的說明~

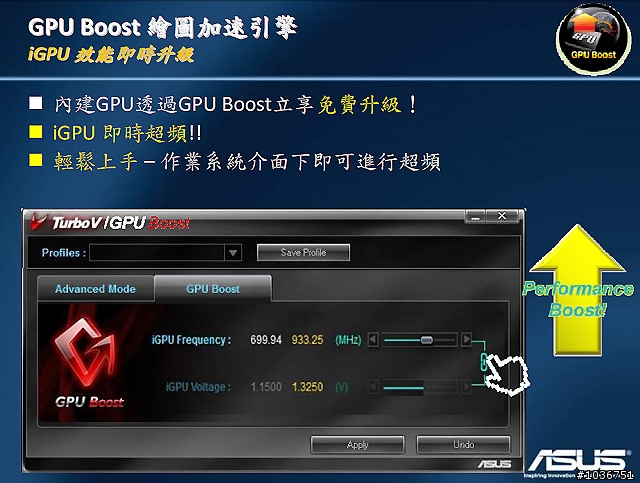

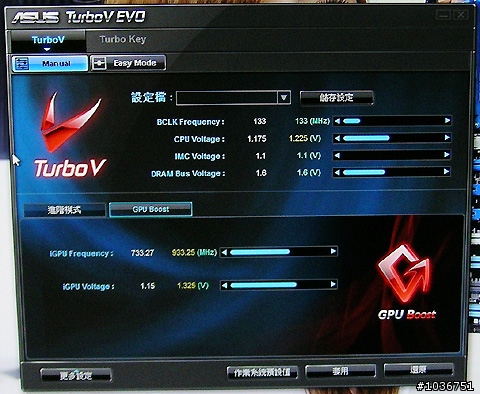

華碩TurboV EVO超頻軟體的實際操作視窗畫面~

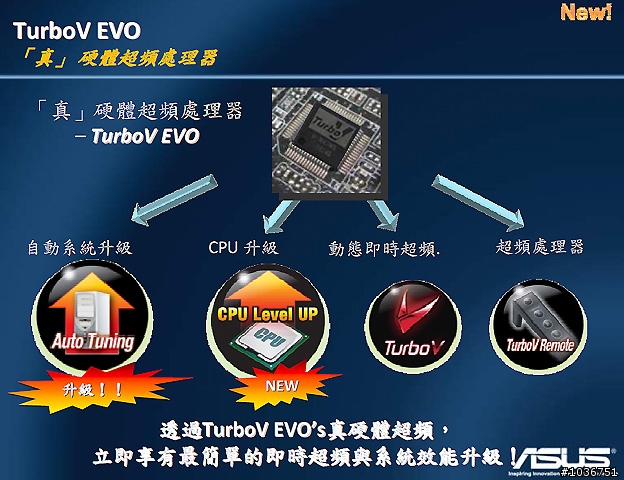

華碩的TurboV EVO超頻技術在筆者之前的另一篇採訪報導中:「[採訪]華碩P55系列主機板技術研討會」,就已經有強調它所具備的超頻處理器是一種硬體超頻技術,並不是傳統所謂的"軟體超頻"技術;而這次則是因應Intel新一代i7、i5以及i3等處理器將繪圖核心整合到內部,所以更加入了GPU Boost繪圖加速引擎的超頻功能。

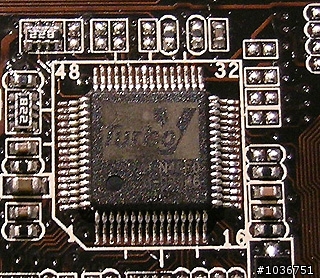

TurboV EVO超頻處理器晶片在主機板上面的實際模樣~

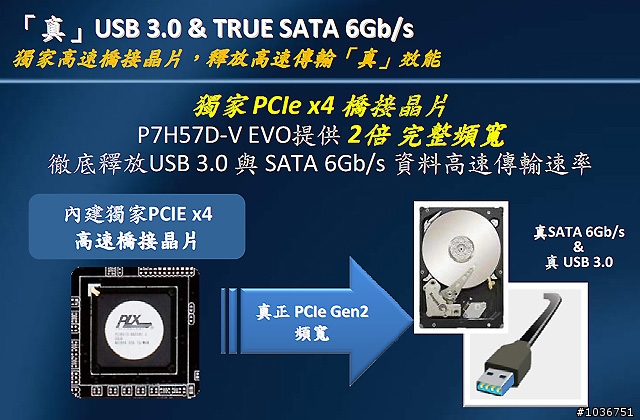

接著看到的是USB 3.0與SATA 6Gb/s,由下圖的資料可以看到,華碩有提供USB 3.0與SATA 6Gb/s功能的主機板是內建獨家的PCIe x4高速橋接晶片,能夠提供兩倍的頻寬,因此可以讓有支援USB 3.0與SATA 6Gb/s功能的裝置能夠得到充足的頻寬來傳輸資料。

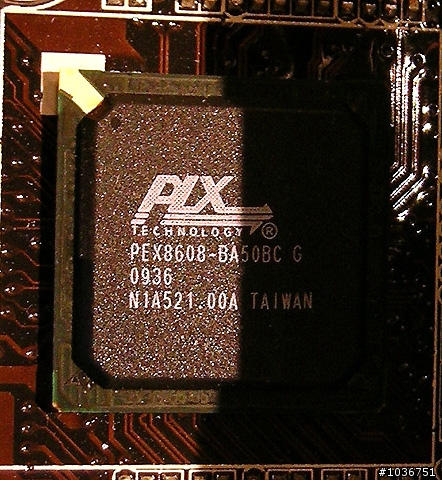

PCIe x4高速橋接晶片在主機板上面的實際模樣~

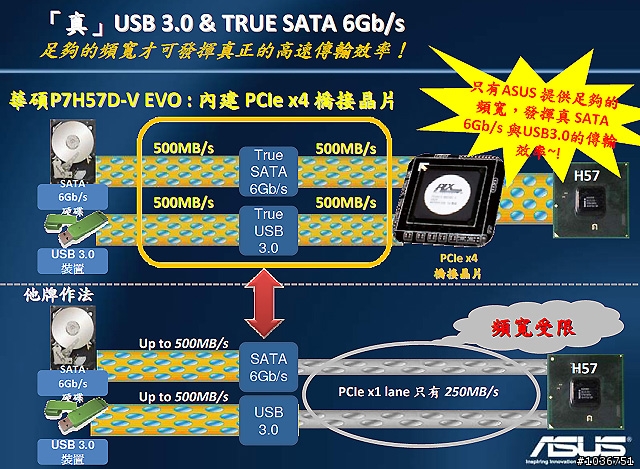

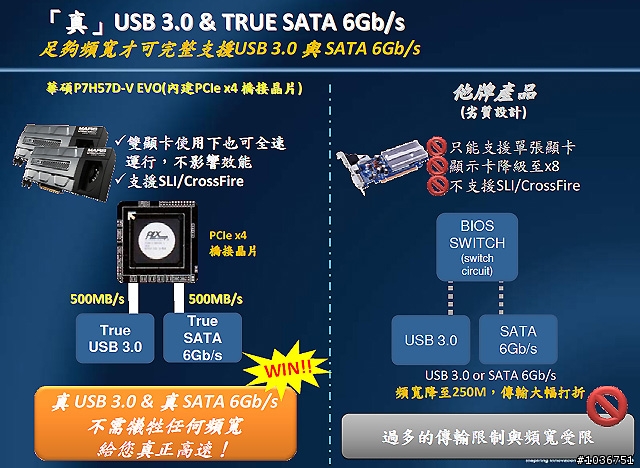

華碩主機板內建PCIe x4高速橋接晶片提供的兩倍頻寬,對於支援USB 3.0與SATA 6Gb/s功能的裝置所具備之優勢的比較說明。


除了可以提供足夠的頻寬讓支援USB 3.0與SATA 6Gb/s功能的裝置能夠發揮最大的傳輸效能之外,內建PCIe x4高速橋接晶片的主機板也可以在不影響效能表現的情況下來使用雙顯示卡功能,並且還支援SLI/CrossFire技術。

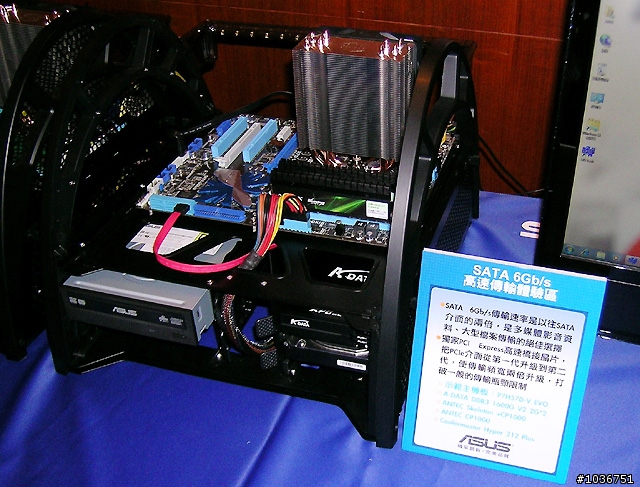

下圖是座談會現場所擺設的SATA 6Gb/s高速傳輸體驗區~

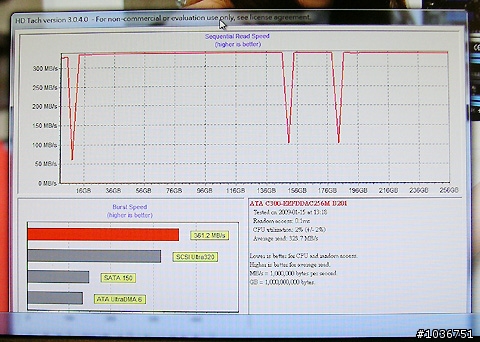

現場利用HD Tach 3.0.4.0版軟體實際測試SATA 6Gb/s設備的曲線圖,得到的平均讀取傳輸速率為323.7MB/秒。

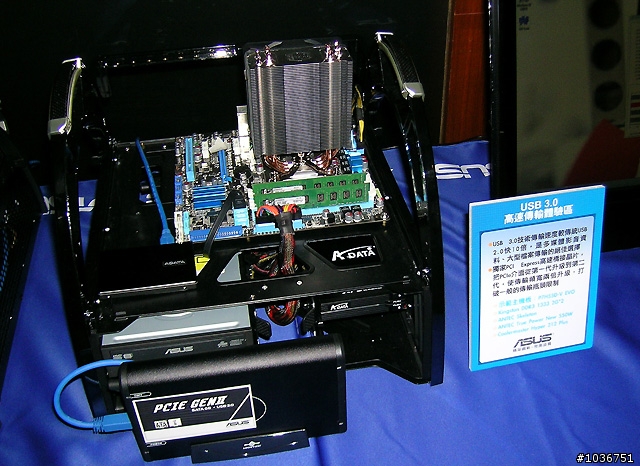

USB 3.0部分在座談會現場當然也是有設置如下圖的體驗區啦~

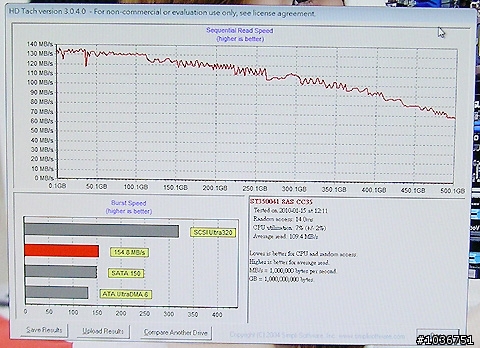

同樣也是利用HD Tach 3.0.4.0版軟體來實際測試USB 3.0設備,這裡得到的平均讀取傳輸速率是109.4MB/秒,真是現在的USB 2.0傳輸介面所望塵莫及的啊!

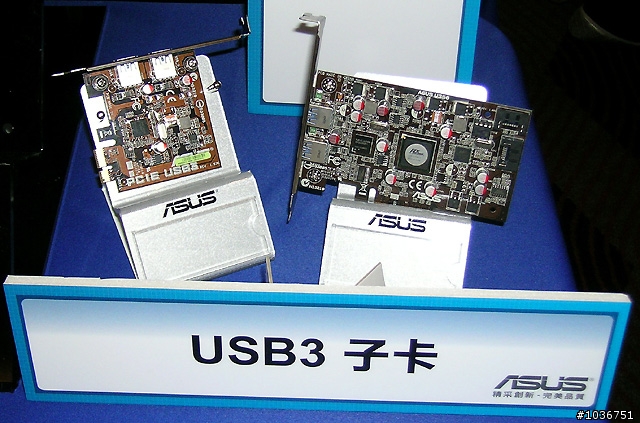

除了在主機板上面直接內建PCIe x4高速橋接晶片提供充足的頻寬來給支援USB 3.0與SATA 6Gb/s功能的裝置使用之外,對於原本就沒有具備USB 3.0功能的主機板產品,華碩也有推出支援USB 3.0功能的擴充子卡來給使用者選擇。下圖左邊的是"單純的"USB 3.0擴充子卡,右邊的則是USB 3.0與SATA 6Gb/s功能都具備的複合式擴充子卡,而根據現場的廠商工作人員表示,由於現階段市場上面的SATA 6Gb/s產品太少,價格也不夠平民化,再加上未來晶片組廠商所推出的新產品將會提供SATA 6Gb/s傳輸介面的支援,所以下圖右邊的USB 3.0與SATA 6Gb/s複合式擴充子卡將不會再販售,目前只會繼續販賣下圖左邊的"單純"USB 3.0擴充子卡(聽說在歐洲賣得相當不錯)。

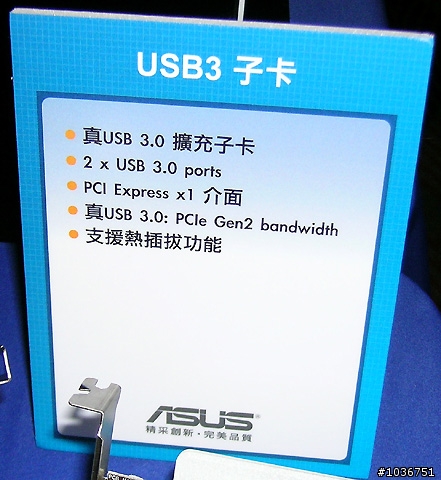

下圖是"單純"USB 3.0擴充子卡的產品規格說明~這裡要注意的是,雖然這張"單純"USB 3.0擴充子卡是採用PCI Express x1的傳輸介面設計,不過實際上是可以提供PCIe Gen2的傳輸頻寬來讓USB 3.0裝置使用。而根據筆者向現場的華碩主機板產品經理 劉怡賢小姐提問的結果,她是建議使用者最好要將USB 3.0擴充子卡安裝在主機板上靠近第一組PCI Express x16插槽的PCI Express x1插槽,這樣才能夠提供真正充足的傳輸頻寬喔!(筆者聽到的另一個說法是,如果主機板上面有額外且沒有在使用的PCI Express x16插槽的話,也可以拿來安裝USB 3.0擴充子卡,這樣也是可以提供充足的傳輸頻寬來給USB 3.0裝置使用。)

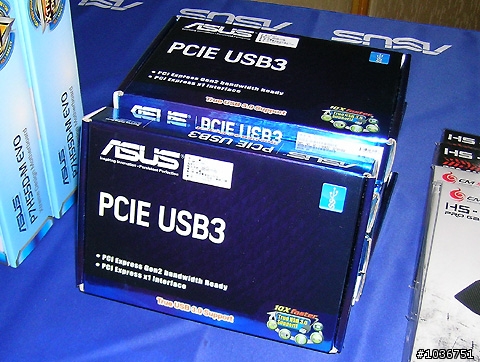

下圖是"單純"USB 3.0擴充子卡的外包裝盒,也是這一場2010年華碩Component產品座談會的活動贈品之一。

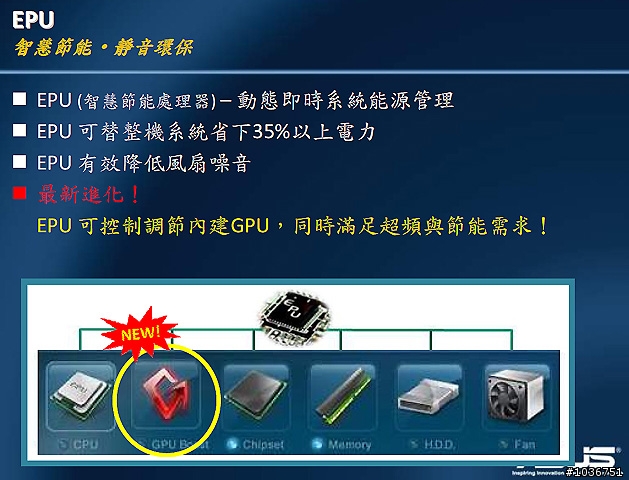

針對Intel新一代的i7、i5以及i3等處理器將繪圖核心整合到內部,華碩新的H55/H57主機板在智慧節能處理器EPU部分,也增加可以控制調節內建GPU的功能,滿足使用者在超頻與節能等方面的需求。


根據華碩開放平台事業群副總經理林哲偉指出,華碩過去以堅實品質、技術實力奠定巨獅地位,在「55計畫」中更會將這些優勢徹底發揮在高中低階市場,鎖定不同市場區隔中的相對高階產品,以品質取勝。而「55計畫」指的是目標在2014年華碩主機板的市占率要達到五成,同時搭載新一代Intel H57、H55晶片組的P7HD57D、P7HD55等系列主機板,內建獨家的GPU Boost繪圖加速引擎,可以立即提升50%的顯示效能。


本圖由廠商提供

由於這一場是"2010年華碩Component產品座談會",所以現場擺設的主機板產品相當多,不過筆者只挑選最新的H55/H57主機板來拍,其他例如P55晶片組...等已經在市場上推出的主機板產品,有興趣的網友們再麻煩到華碩的官方網站上面查看喔!

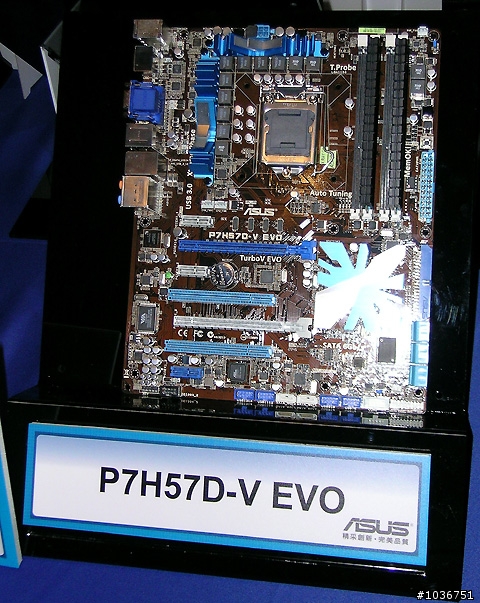

第一個看到的是採用H57晶片組的P7H57D-V EVO主機板,這也是目前華碩在台灣的官方網站上,唯一可以看到的H57晶片組主機板。


現場展示的P7H57D-V EVO主機板之主要產品特點說明~(更詳細的說明請參考:華碩台灣官方網站上的P7H57D-V EVO主機板網頁介紹

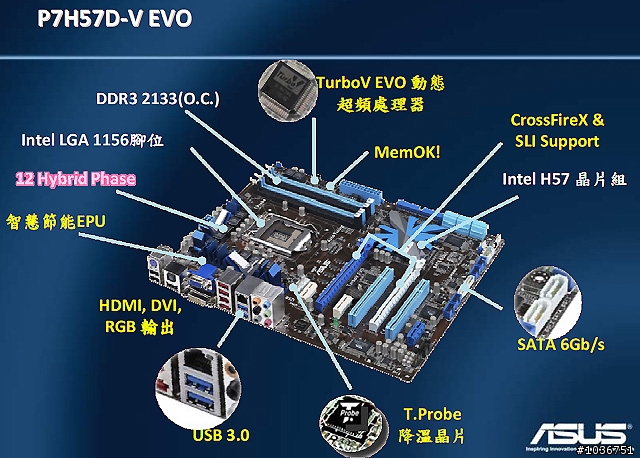

在廠商所提供的參考資料中,關於P7H57D-V EVO主機板的主要產品特點之說明示意圖。

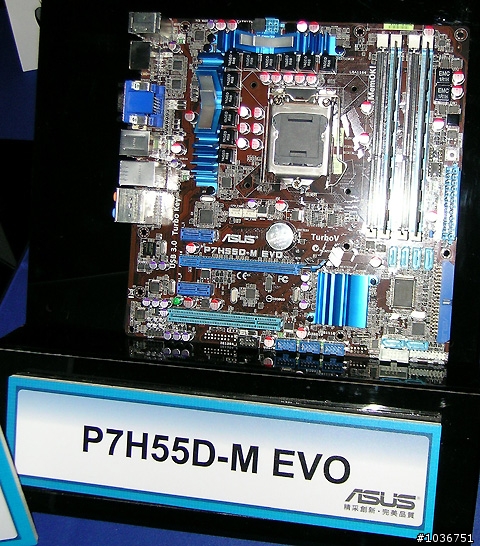

第二個看到的是採用H55晶片組的P7H55D-M EVO主機板,在目前的華碩台灣官方網站上,這款P7H55D-M EVO主機板是採用H55晶片組的最高階產品。


現場展示的P7H55D-M EVO主機板之主要產品特點說明~(更詳細的說明請參考:華碩台灣官方網站上的P7H55D-M EVO主機板網頁介紹

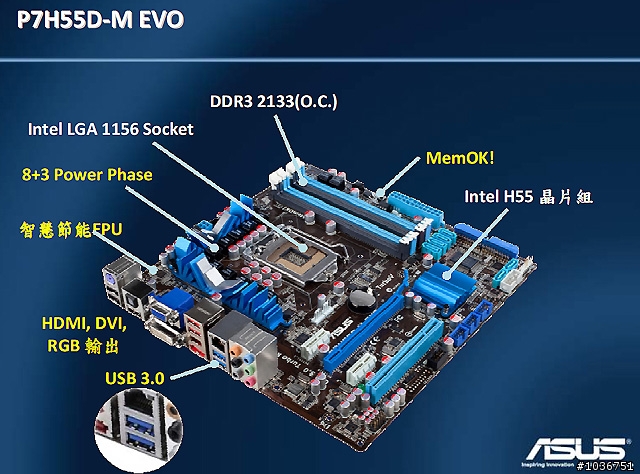

在廠商所提供的參考資料中,關於P7H55D-M EVO主機板的主要產品特點之說明示意圖。

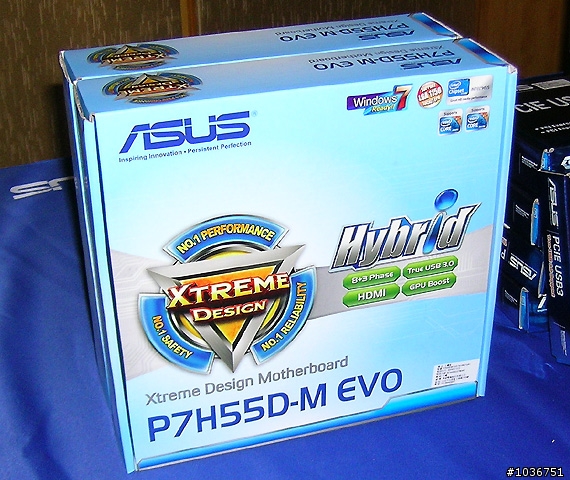

現場展示的P7H55D-M EVO主機板之產品外包裝盒,這也是座談會現場的活動贈品之一。

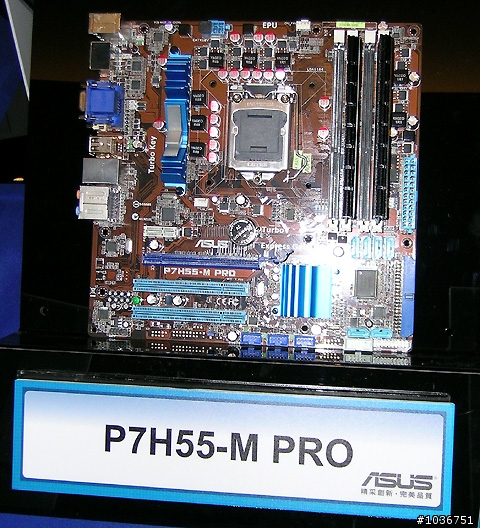

第三個看到的,也是採用H55晶片組的P7H55-M PRO主機板,在目前的華碩台灣官方網站上,這款P7H55-M PRO主機板是屬於比較低階的H55晶片組產品。


現場展示的P7H55-M PRO主機板之主要產品特點說明~(更詳細的說明請參考:華碩台灣官方網站上的P7H55-M PRO主機板網頁介紹

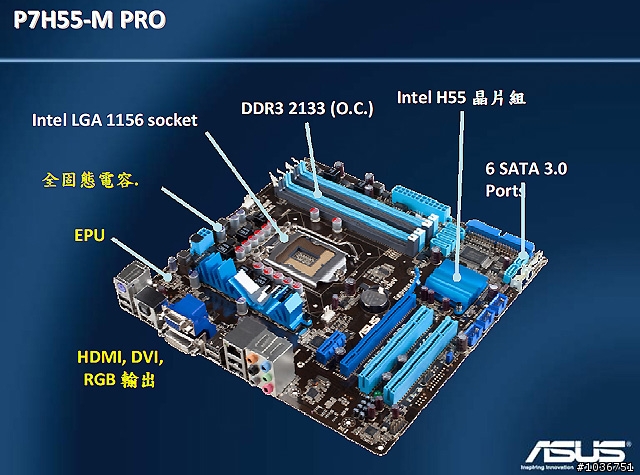

在廠商所提供的參考資料中,關於P7H55-M PRO主機板的主要產品特點之說明示意圖。

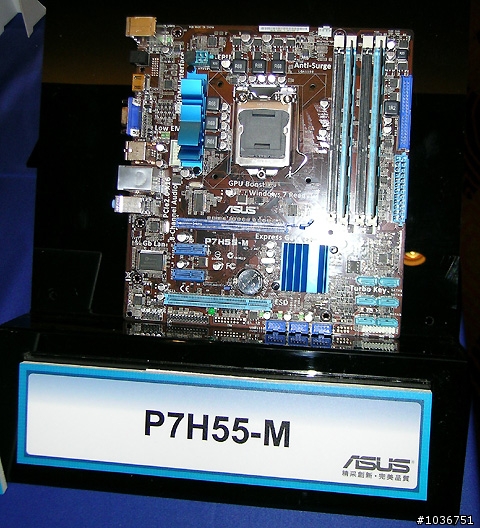

最後看到的是,同樣是採用H55晶片組的P7H55-M主機板,然而比較奇怪的是,不論是目前的華碩台灣官方網站上,或者是廠商所提供的參考資料中,都沒有提到這款P7H55-M主機板的相關資料。不過就以往華碩對於主機板產品型號的編碼原則來推論,這款P7H55-M主機板應該是採用H55晶片組的系列主機板中最低階的產品。


現場展示的P7H55-M主機板之主要產品特點說明~

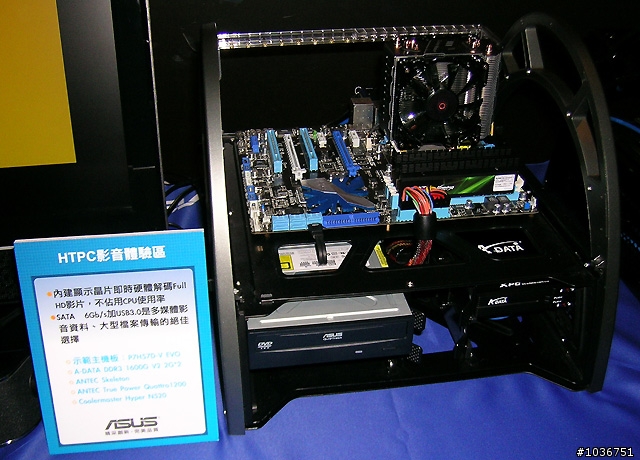

由於Intel新一代的i7、i5以及i3等處理器是將繪圖核心整合到內部,而為了讓與會的眾多媒體朋友、貴賓們可以充分地體驗這個整合式繪圖核心對於Full HD高畫質影片的播放能力,所以座談會現場也有設置一個"HTPC影音體驗區",讓大家可以實際感受一下整合式繪圖核心播放Full HD高畫質影片的效果。


不過呢!說實在的,現場組裝的這一部"HTPC"也未免太高檔了點,使用高檔的P7H57D-V EVO主機板、兩組DDR3 1600的記憶體模組就算了,竟然還搭配1200瓦的ANTEC True Power Quattro 1200電源供應器,個人覺得這實在是有點誇張~

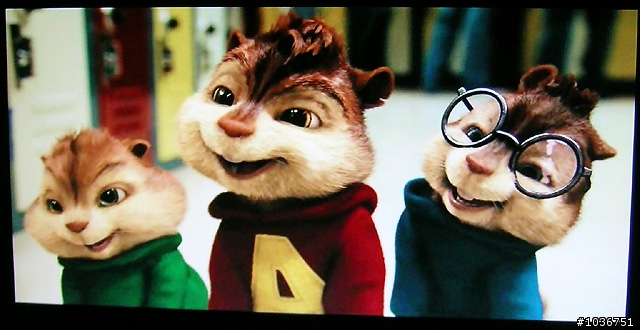

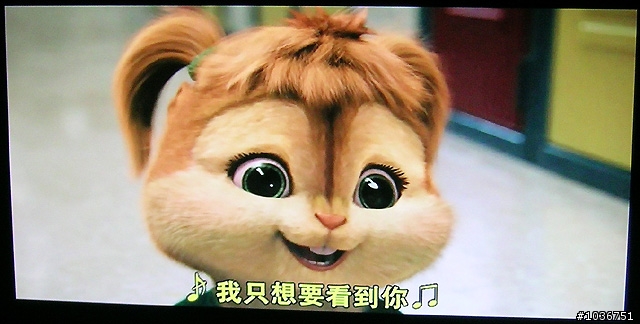

現場展示的"HTPC影音體驗區"之Full HD高畫質影片實際的播放畫面~



在"動態"展示區中,比較特別的是下圖這個"極速效能體驗區"。

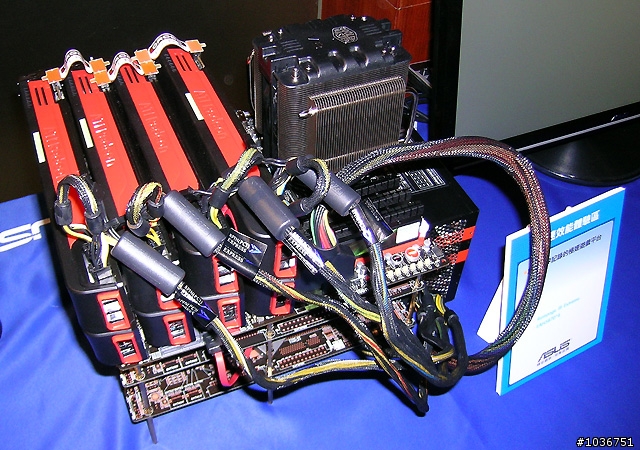

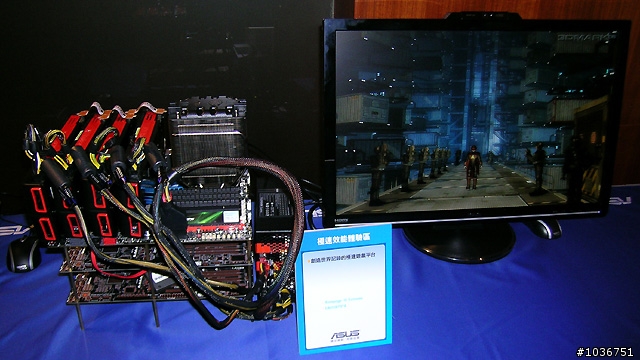

"極速效能體驗區"的硬體平台模樣~


這個"極速效能體驗區"的硬體平台可是搭載了四張EAH5870顯示卡,並且是創造世界紀錄的極速遊戲平台喔!只能說這真的是用錢砸出來的極速遊戲平台啦!


在這一場2010年華碩Component產品座談會中,有部分的內容例如MemOK!、Hybrid複合處理器、Hybrid複合電源設計、Hybrid OS複合作業系統...等,在之前的:華碩P55系列主機板技術研討會已經有做過說明,而不少的產品功能特點其實也是延續自之前的X58、P55...等產品,所以在這裡筆者僅針對新的H55/H57主機板來做介紹,如果網友們最近有想要採用Intel新一代的i7、i5以及i3等處理器來組裝PC電腦平台的話,希望能夠在主機板的搭配上對網友們可以有一些幫助。

註:以上簡報檔圖片皆取自廠商所提供的參考資料
