這幾年來,在小弟的印象中好像鮮少有ITX規格的產品會出現在一般的消費市場上
唯一較多ITX產品資訊的來源,大概都是ACP工業市場或是其他特殊用途的使用狀況
不過這種只有ATX/Micro-ATX的市場狀況,近兩年來開始有不少的變動
越來越多的消費者開始對小型主機有興趣,由Micro-ATX產品越來越火熱也是可以看出一個端倪。

許多消費者希望PC主機的體積可以越來越小,避免空間的浪費,又加上近年來環保與節能意識抬頭
最近在市場上可以看到較多的ITX平台或是MB的推出,不過都還是搭配較為低階的晶片組產品
像是Atom或是ION等等,用搭配好的CPU+MB或是整台的ITX PC主機在販售居多
使用者如果希望有較高擴充性或是高等級晶片的ITX MB,來搭配高效能的CPU,還真的很難去尋找。

DFI是一家以ACP工業產品為主力的品牌,但它同時在消費型MB上也常看到高階產品上市競爭
在兩年前DFI開始推出第一波的Micro-ATX P45產品,打破以往Micro-ATX只有入門或低階的印象。
讓Micro-ATX搖身一變可以支援到一般市場上最新規格的LGA 775 CPU
DFI這個新產品路線實為PC業界的一項突破
往後三大MB廠也陸續跟進DFI的小尺寸MB產品的概念,分別推出中高階的Micro-ATX P45
近期的Micro-ATX X58/P55 MB,在市場上也變成有很多品牌可以選擇

DFI在引導出Micro-ATX高效能的潮流後,也開始推出更小尺寸的高效能MB產品
也就是MINI-ITX規格的P55產品,全名為DFI LANPARTY MI P55-T36
掛上LANPARTY系列名稱,想必DFI也讓MINI-ITX MB擁有不錯的超頻能力

首先看到產品的外包裝,使用簡約的藍色系

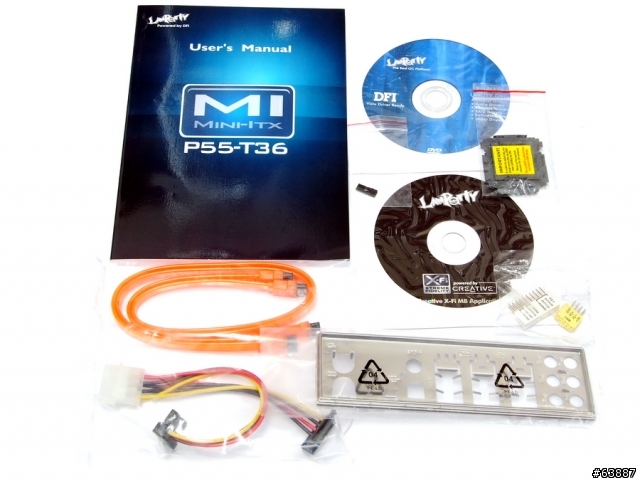

內附的配件
產品說明書、Creative X-FI軟體、CPU保護蓋、MB驅動光碟、IO檔板與線材

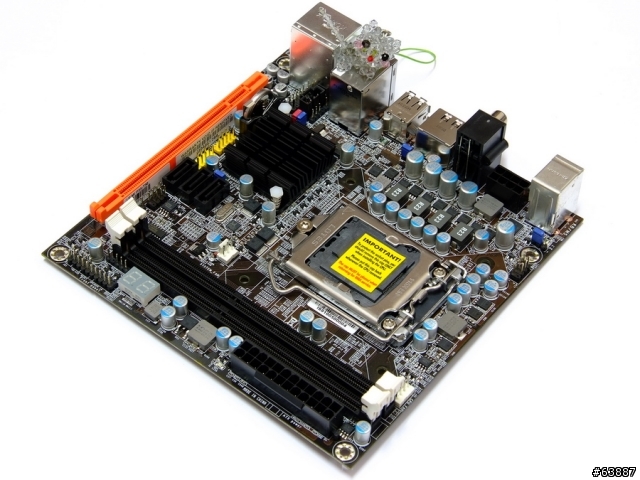

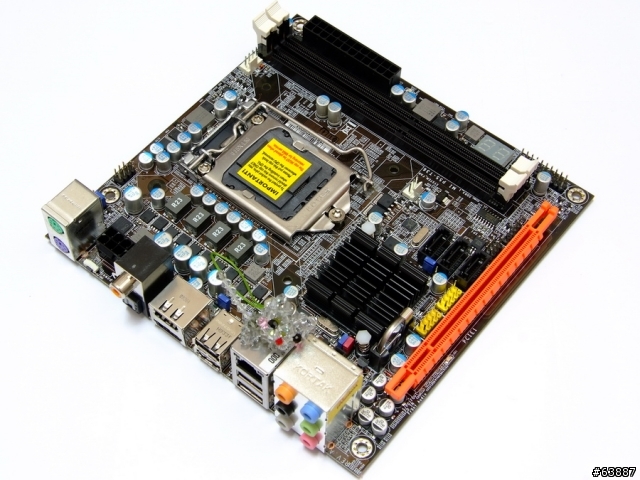

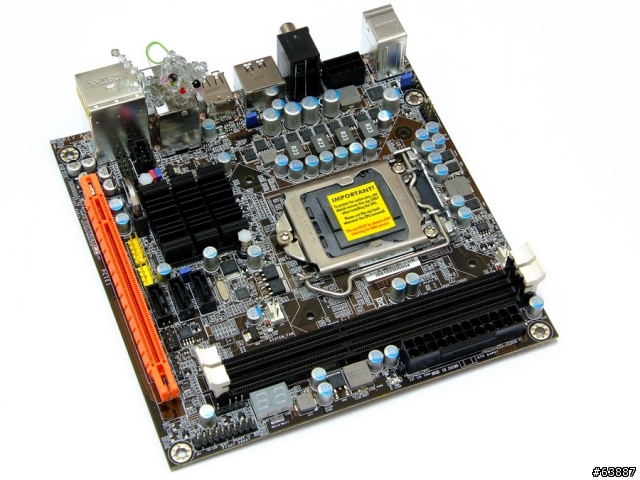

DFI LANPARTY MI P55-T36本體


MB尺寸大小只有17 X 17cm

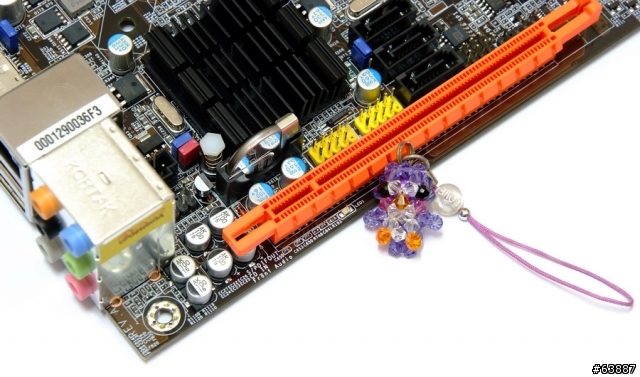

1 X PCI-E X16
P55沒有內建GPU,所以使用者必須要另外加裝VGA
不過這樣也有好處,反觀最新上市的32 nm Clarkdale CPU搭配H55有內建GPU的功能。
但另一方面也使Memory Controller內建的高效能頻寬會因此消失

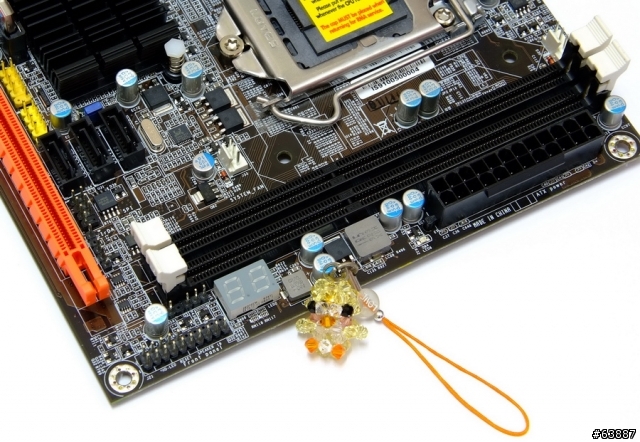

2 X DIMM DDR3,支援1066/1333/1600(OC),最高DDR3容量可以支援到8GB
i5 750最高使用到133/1333的比例,若換成i7 860以上的CPU,最高可以設定到133/1600。
3 X 黑色SATAII,支援 RAID 0,RAID 1,RAID 0+1及RAID 5(P55提供)
內建除錯燈號,讓使用者更容易Debug系統狀況


主機板左上

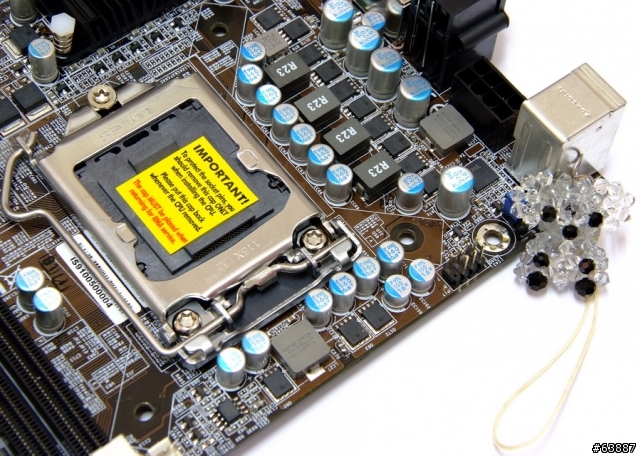

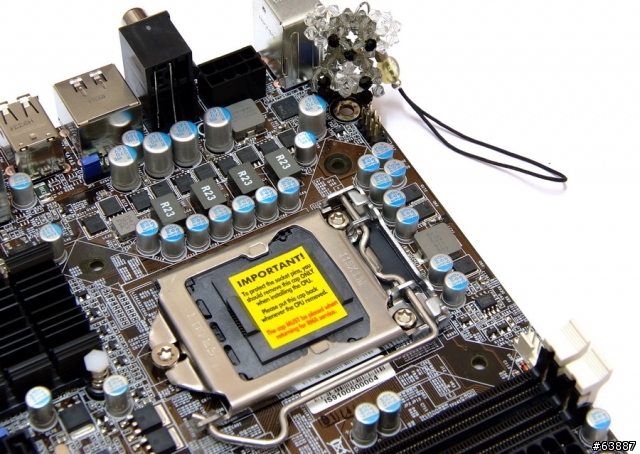

LGA 1156 CPU安裝處
MI P55在CPU方面使用4相數位供電、VTT與GPU各為1相供電


近拍Mosfet的設計與IC用料

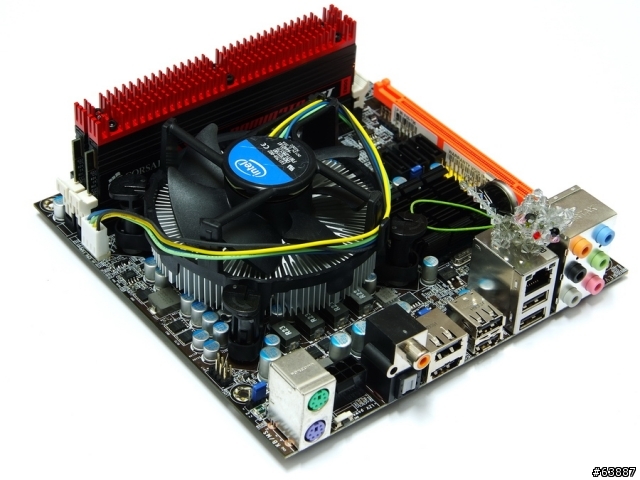

MI P55安裝完Intel Core i5-750與CORSAIR DDR3 2000 2GBX2
IO
5 X USB 2.0
1 X eSATA/USB 2.0共用
1 X S/PDIF 光纖/同軸輸出
1 X RJ-45網路孔
1 X Clear CMOS按鈕

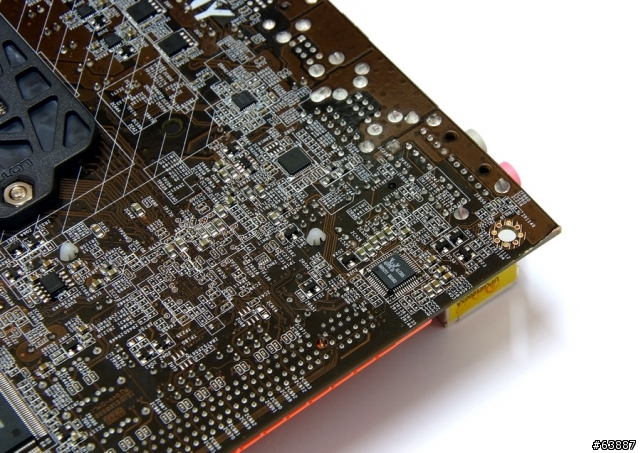

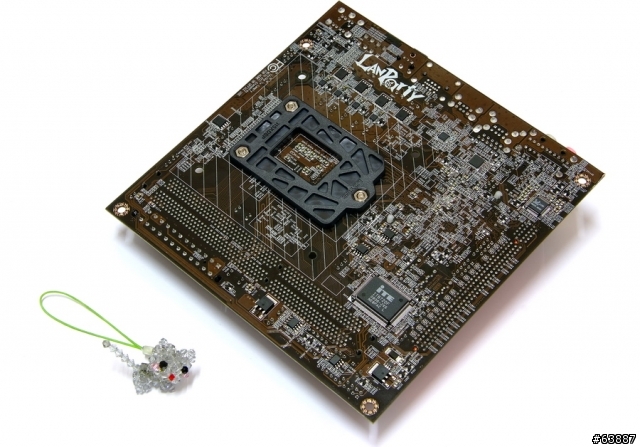

MI P55背面,可以看到LANPARTY的字樣


Realtek ALC885音效晶片,支援7.1聲道與High Definition Audio技術
另外也有Creative X-FI的軟體技術授權


消費者比較難選擇的地方,應該就是Case的搭配部份
ITX的Case大都會隨機附上PSU,應該就不用另外再尋找PSU
不過由於這是P55的平台,最好選擇150~200W以上的PSU搭配會比較穩定

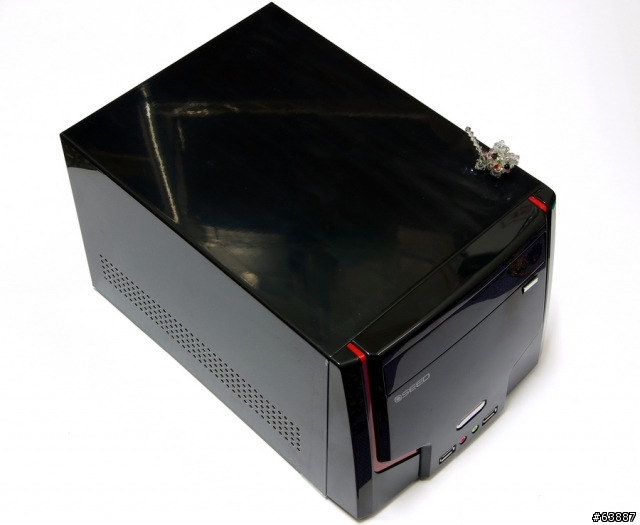

此回使用的是SEED ITX Case產品,市價約是台幣1400元左右,屬於較為平價的選擇。

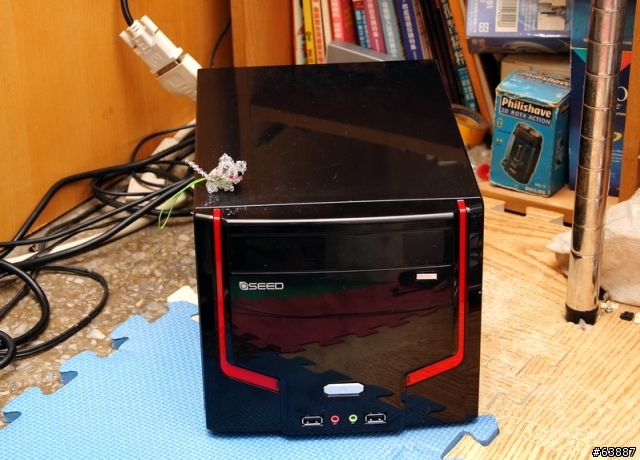

SEED這款產品名稱為SQUARE 方形,面板的外觀有點類似變形金剛
上方為3.5吋DVD-ROM進退片處與按鈕,下方為Power電源按鈕、前置耳機/Mic與2個USB 2.0

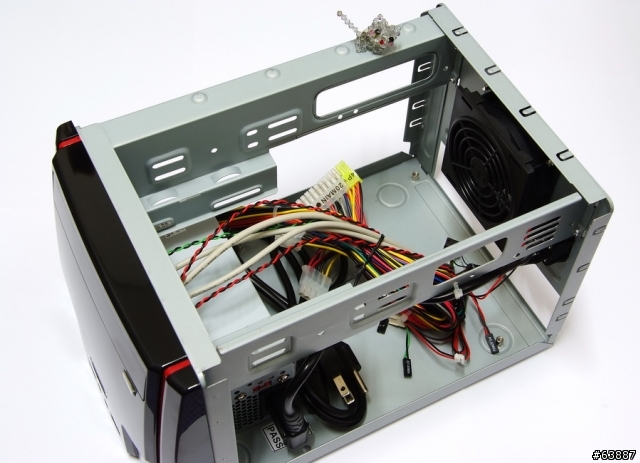

ITX Case內部構造,後方有附一個8 X 8cm的系統風扇加強散熱性

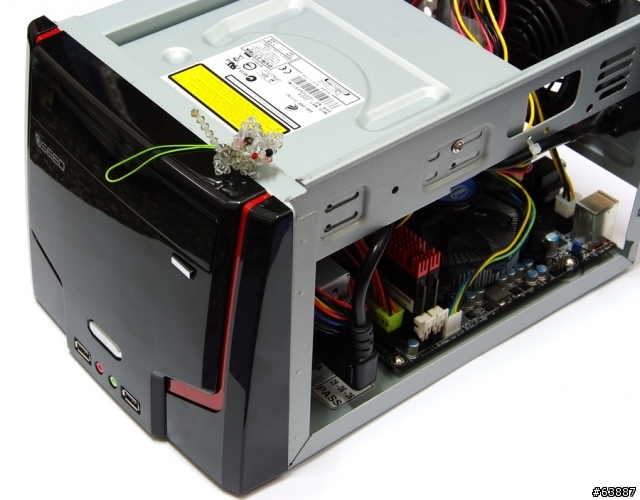

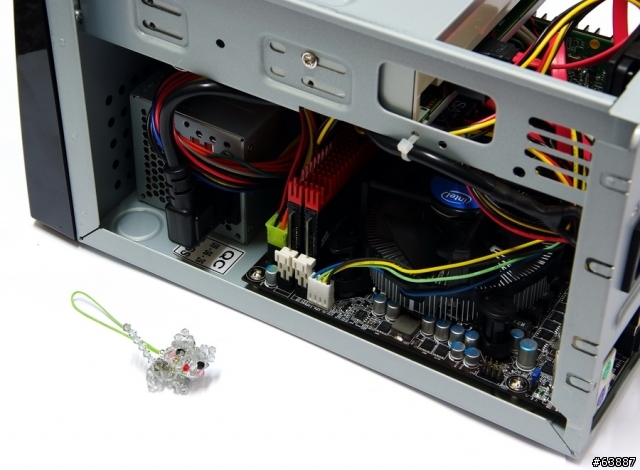

把整個平台都安裝完畢的面貌
小弟也很久沒有裝PC了...習慣都是裸測為主

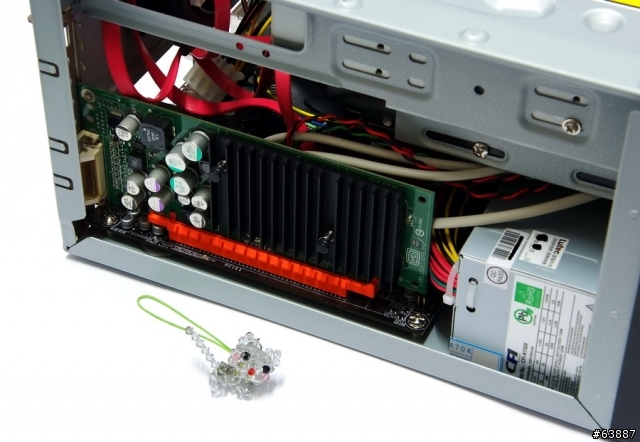

此Case在VGA方面,可以加裝的長度大約是入門卡等級,高度限制就沒有那麼大


照片中看起來疑似沒有安裝IO檔板
是的,沒有錯!小弟裝完DVD燒錄機才發現遺漏安裝此處...請網友自行發揮強大的想像力



BIOS畫面

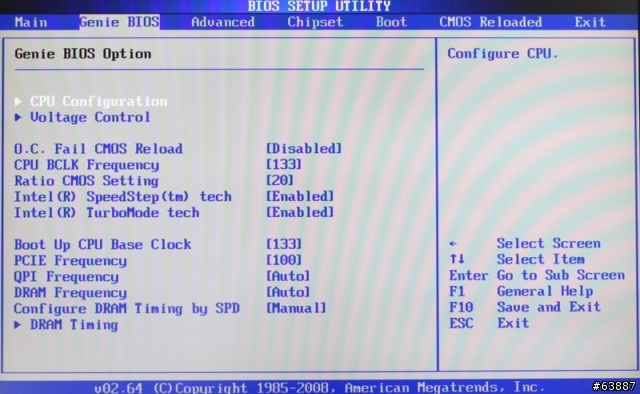

超頻或效能調整的主頁面

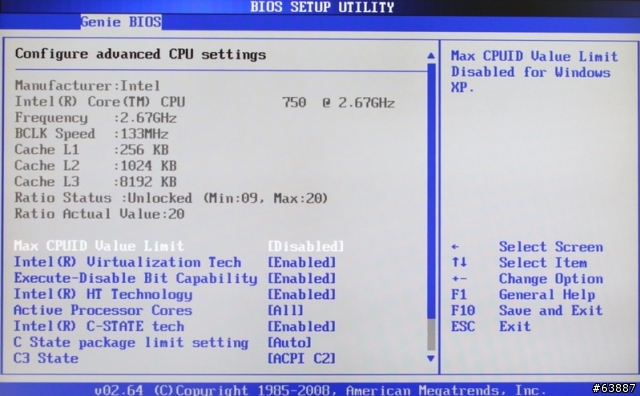

CPU相關技術選項

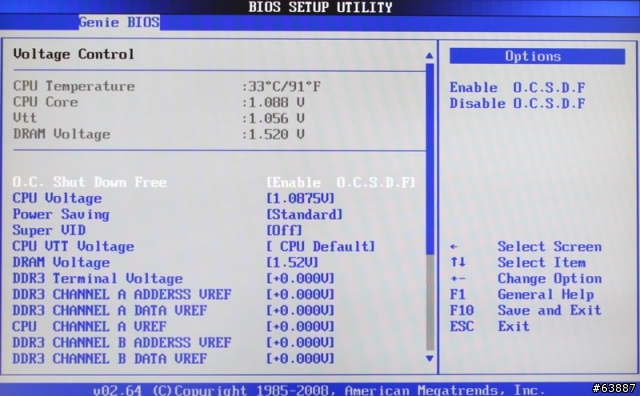

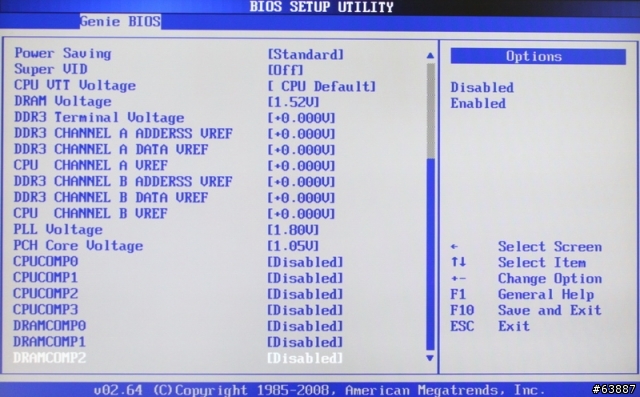

電壓頁面
O.C. Shut Down Free DFI特有的功能,在沒有大範圍超頻時都可以不用斷電重開機。
CPU Voltage 1.0000~1.2500V
Power Saving Standard為關掉Vdroop,Advance為一般預設會掉電壓的狀況
Super VID ON是EIST/C1E啟動時可以將電壓鎖住,不會跟著時脈一起跳動
CPU VTT Voltage +0.05~+0.697V
DRAM Voltage 1.20~2.60V


CPU/DRAMCOMP選項打開的話,依體質可以讓極限外頻再拉高1~5Mhz左右的穩定度

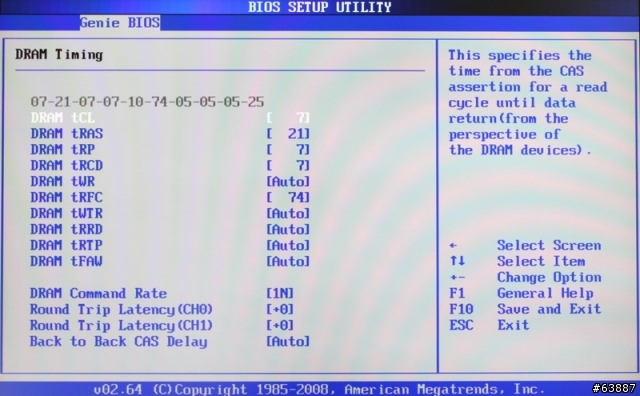

DDR3細部參數設定頁面


ITX MB的BIOS項目,應該都與Notebook差不多
沒有太多的選項,只有少數的基本項目可以選擇而已
DFI結合自家LANPARTY血統,讓BIOS選項與DK P55 ATX的版本一樣豐富
因為是ITX規格的關係,DFI把CPU電壓限在1.25V,外頻也只到170MHz
此舉是預防使用者超頻調整過度,有可能會造成熱量與耗電量大幅提高的現象。


測試平台
CPU: Intel Core i5-750 ES
MB: -DFI LANPARTY MI P55-T36
DRAM: CORSAIR DOMINATOR-GT CMG6GX3M3A2000C8
VGA: Nvidia Geforce 6200
HD: Seagate 7200.10 320GB
POWER: SEED ITX 150W
Cooler: Intel Cooler

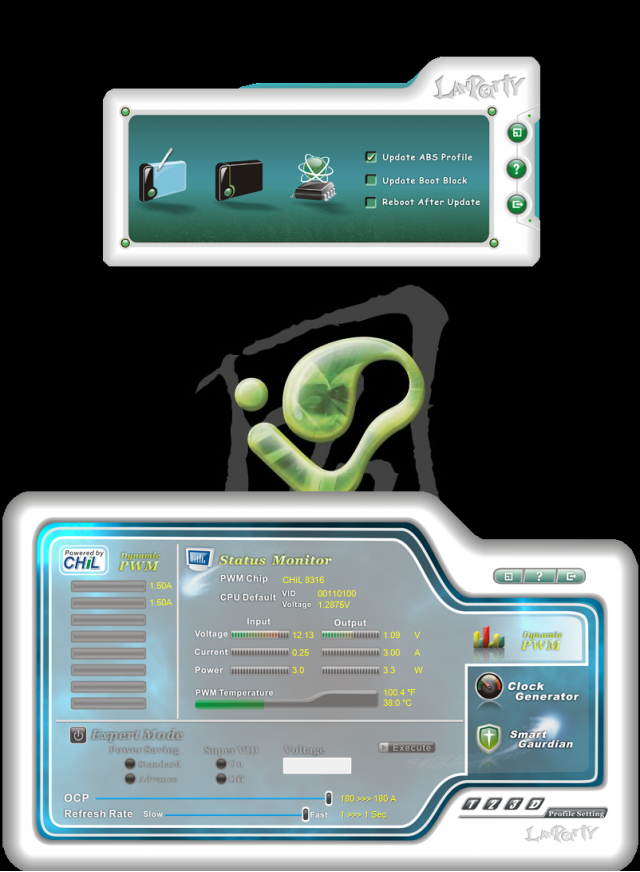

DFI的OS應用軟體
上方EZ-Flash主要是更新BIOS使用
下方為EZ-Tuner,DFI把多款軟體功能整合在一起
Dynamic PWM頁面可以動態偵測目前CPU 輸出/輸入電壓、電流、瓦特
也可以看到每一相Mosfet目前的電流與工作溫度


EZ-Tuner還有另外三個功能
Clock Generator簡易的調整CPU與PCI-E的運作時脈
Smart Guardian就是DFI長期以來慣用的系統偵測工具
Profile Setting提供使用者可以存取三種設定值

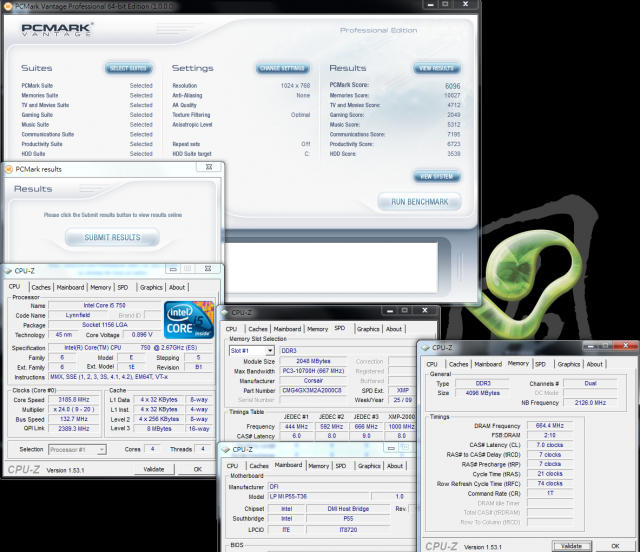

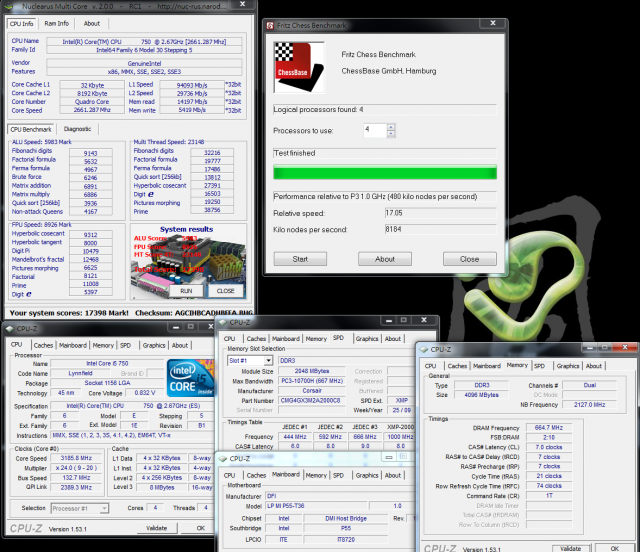

預設效能
CPU 132.7 X 20 => 2654MHz
DRAM DDR3 1329.4 CL7 7-7-21 1T
TurboBoost技術開啟,依CPU使用率來計較倍頻
如果使用率為1~2核CPU,倍頻最高為X24 => 3184.8MHz
使用率為3~4核CPU,倍頻最高為X21 => 2786.7MHz

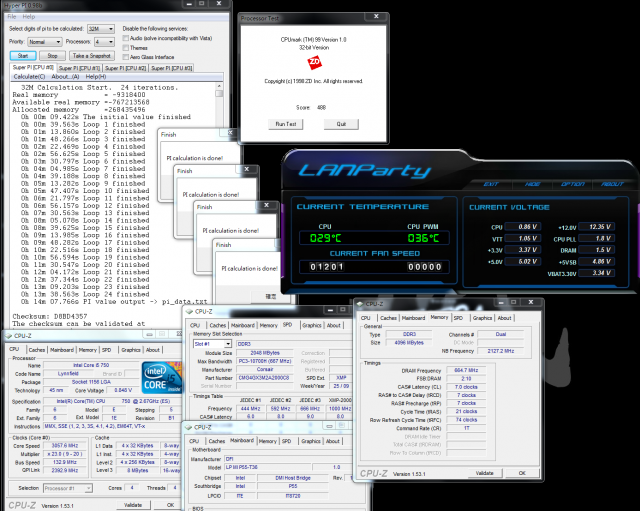

Hyper 4 X PI 32M=> 14m 07.766s
CPUMARK 99=> 488


Nuclearus Multi Core => 17398
Fritz Chess Benchmark => 17.05/8184

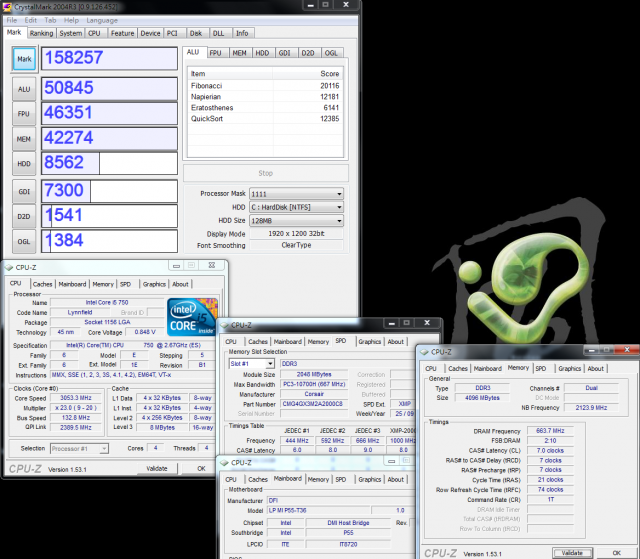

CrystalMark 2004R3 => 158257


CINEBENCH R10
1 CPU=> 4380
x CPU=> 14049


PCMark Vantage => 6096


MI ITX預設值的高效能,在現今其它ITX平台幾乎不可能達到
Core i5-750擁有4 Cores,將ITX的效能推向新的領域
以前小弟有測試過DTX規格的產品,需要使用Notebook的CPU與DRAM
一般的ITX/DTX架構要組成4 Cores的平台,所需要花費的金錢應該是MI P55的5倍以上...

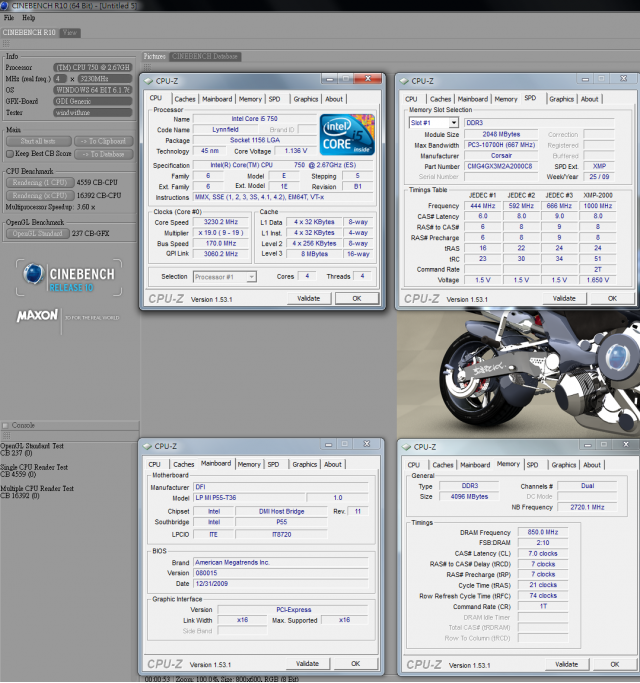

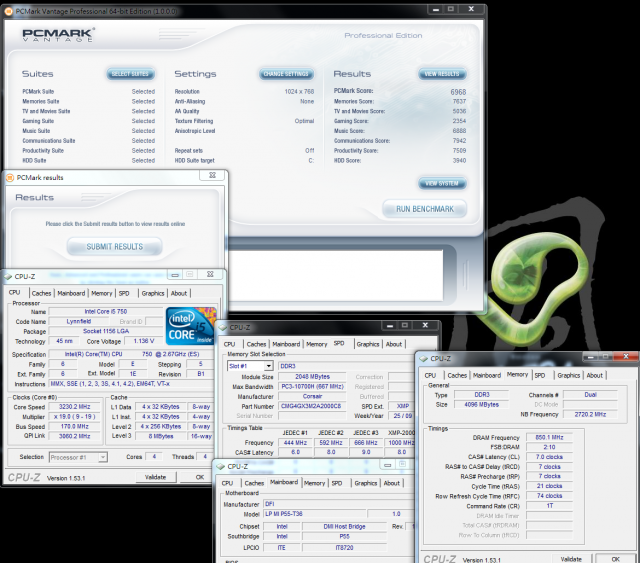

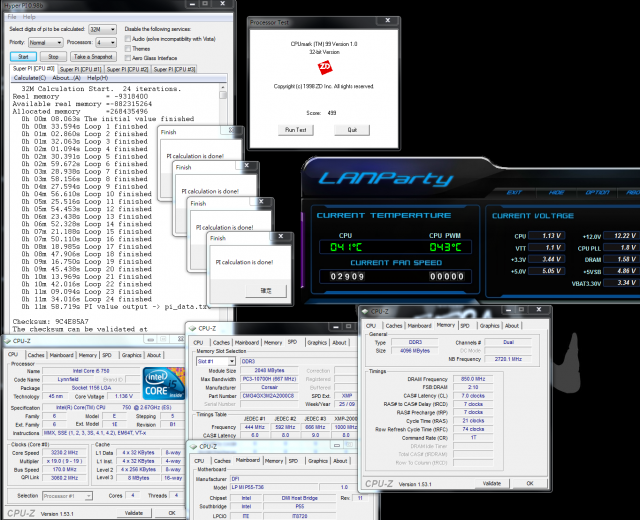

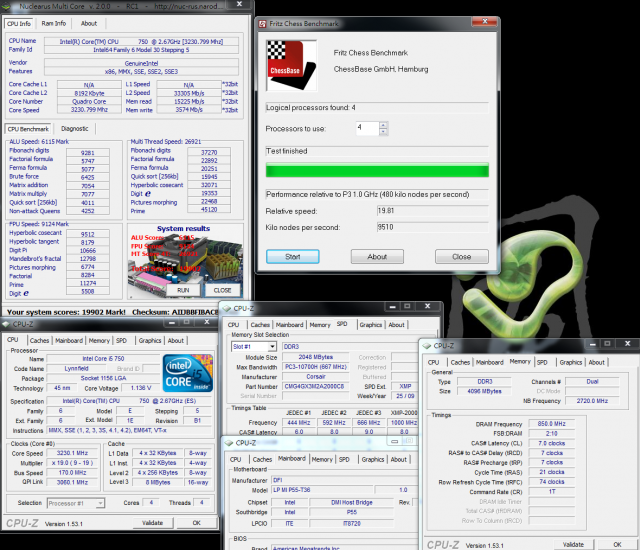

超頻效能
CPU 170 X 19 => 3230.2MHz
DRAM DDR3 1700 CL7 7-7-21 1T
TurboBoost.C1E功能關閉

Hyper 4 X PI 32M=> 11m 58.719s
CPUMARK 99=> 499


Nuclearus Multi Core => 19902
Fritz Chess Benchmark => 19.81/9510


CrystalMark 2004R3 => 188265


CINEBENCH R10
1 CPU=> 4559
x CPU=> 16392


PCMark Vantage => 6968


CPU時脈從2654MHz拉到3189MHz,CPU效能大約有10~15%左右的增進
關於CPUMARK只有488變成499分的問題,主要是因為預設效能的測試
只會使用單核CPU,而時脈約3200MHz,所以CPUMARK分數差別不大
因為使用Intel原廠Cooler,所以也不能把時脈拉到太高
否則全速運作下,很容易讓CPU溫度飆高到90度以上。

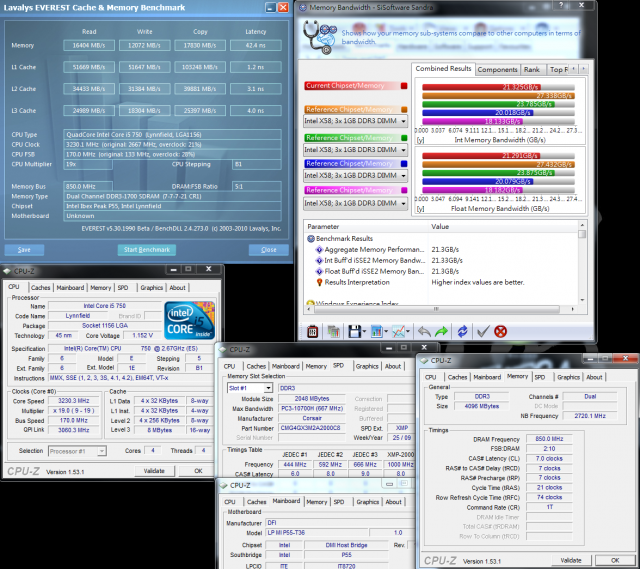

DRAM效能測試
DRAM DDR3 1328.4 CL7 7-7-21 1T
Sandra Memory Bandwidth - 15552 MB/s
EVEREST Memory Read - 16598 MB/s


DRAM DDR3 1700 CL7 7-7-21 1T
Sandra Memory Bandwidth - 21325 MB/s
EVEREST Memory Read - 16404 MB/s


Intel最新Core i5/i7架構使用Memory Controller內建的設計
讓DDR3頻寬比其他945~G45的ITX平台還高上許多倍
MI P55也不用像大多數ITX平台需要搭配SO-DIMM的DRAM
SO-DIMM產品較為高價而且時脈也比較低一些。

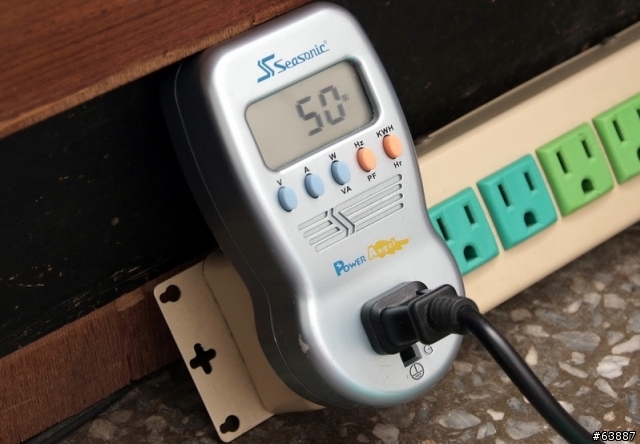

耗電量的測試
預設狀態
CPUZ顯示3184.8MHz,屬於單核使用的狀況

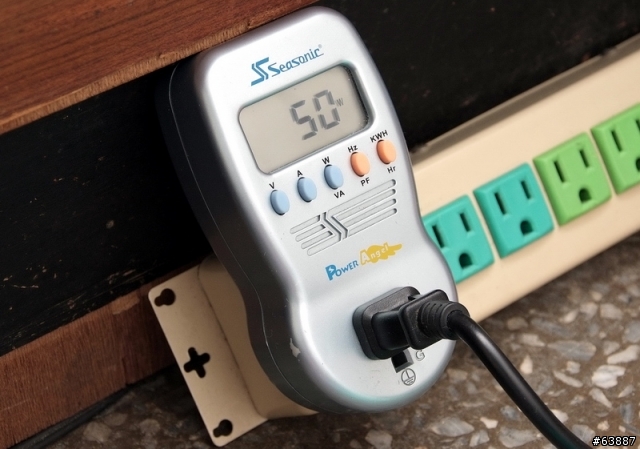

待機時 - 50W


CPUZ顯示2786.7MHz,4核實體滿載使用的狀況

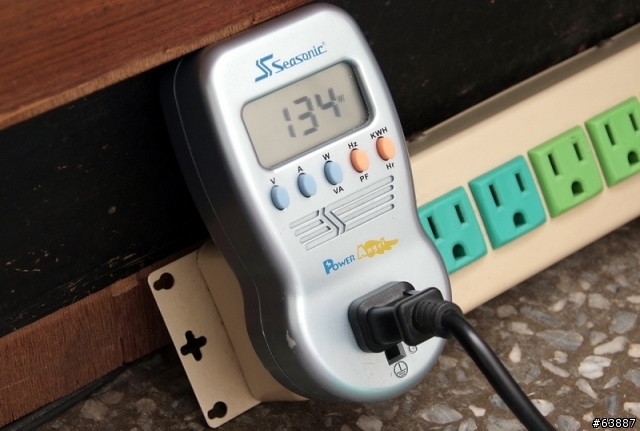

全速時 - 134W


預設狀態,CPU電壓降低到1.0875V
CPUZ顯示3184.8MHz,屬於單核使用的狀況
待機時 - 50W


CPUZ顯示2786.7MHz,4核實體滿載使用的狀況

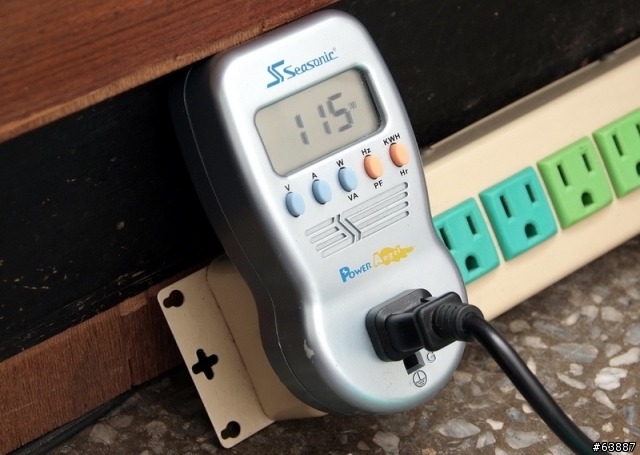

全速時 - 115W


CPU電壓設定在1.0875V,其實在待機時耗電量不會有多大的差別
因為CPU電壓在Auto時,會依CPU使用率是在0.9~1.25V左右跳動
不過在全速時就可以看出1.25V與1.0875V耗電量相差約19W

超頻狀態
CPUZ顯示3230.2MHz,屬於單核使用的狀況
待機時 - 80W


CPUZ顯示3230.2MHz,4核實體滿載使用的狀況

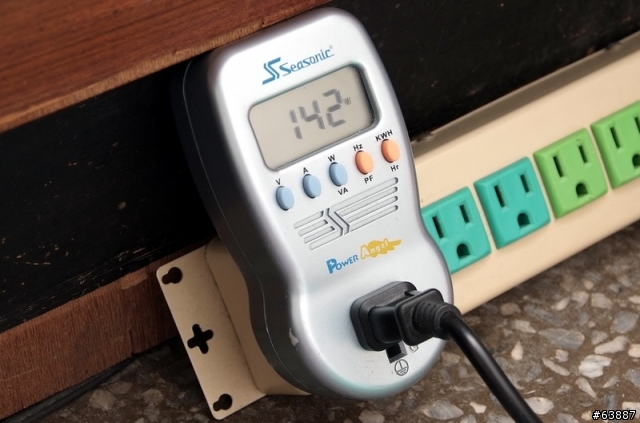

全速時 - 142W


這個平台在超頻後的耗電量有明顯拉高,尤其在全速運作的狀況,耗電量會達到高峰值
小弟也試過OC到3.3~3.4GHz左右的時脈,耗電量達到170~185W,雖然這顆150W的PSU還撐得住
但還是因為溫度已經達到90度以上,所以沒有使用更高階的Cooler,不建議把ITX平台超頻到太高的時脈。


DFI LANPARTY MI P55-T36
優點
1.外包裝配色圖案,讓產品看起來質感不錯
2.ITX MB難得見到的BIOS選項,電壓範圍大、外頻與可以調整的選項也非常豐富
3.雖然BIOS有鎖住高外頻,但如果以ITX架構來說,超頻能力還是很好
4.CPU供電使用較佳的數位供電設計
5.使用P55晶片組可以大幅拉高ITX平台效能

缺點
1.DFI的市場通路較少,消費者比較不容易購買到DFI的產品
2.能搭配的ITX Case/PSU組合較少



效能比 ★★★★★★★★★★
用料比 ★★★★★★★★★☆
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★★☆

小弟也同時比較過目前市場上的ITX平台產品
看到的大多數都是Atom平台或是要加裝Notebook CPU/DRAM的設計
這樣除了效能不夠好之外,另一個就是消費者需要多花費用來組成ITX平台
也就是消費者最在意的產品價位問題
DFI LANPARTY MI P55-T36市價約台幣4500元,也就是約美金141元
比起市面上其他使用945/965/AMD/VAI的ITX MB的產品,MIP55價位差不多
甚至MI P55還比有些產品更便宜的狀況,所以C/P值方面拿到較高的評價
讓想要購入ITX PC,將其使用在車上或是客廳做影音系統的消費者來說
MI P55不失為一個ITX平台中擁有高效能且也相當超值的好選擇

DFI將自家消費MB的超頻技術再結合ACP工業部門的設計,創造出來LANPARTY最新的MI產品線
確實在一般的消費市場又投入一顆震撼彈,讓大多數的消費者有能力購買比Micro-ATX更小的主機
而且又具備有LANPARTY豐富的BIOS與優良的超頻血統,MI P55擺脫ITX只能在預設值下穩定使用的傳統印象。

最後讓人驚訝的是DFI LANPARTY MI P55-T36市場售價
以往入門的ITX MB,就算是晶片組很老舊,也都訂在蠻高的價位
新一點的G45晶片做成的ITX MB版本,APC版本售價也經常是400~600美金左右
MI P55的平民價格,高水準的用料與設計,著實也造福許多熱愛小主機、也追求高效能的愛好者
看到DFI在P55晶片組方面,目前只有ATX與MINI-ITX兩種,缺乏Micro-ATX規格不免覺得有些可惜。
未來如果DFI能再推出H55的版本,相信會讓DFI本身的MI產品線會更齊全,也提供消費者有更多小尺寸MB的好選擇:)
