最近趁著windows 7換機潮,打算將自己連看YOUTUBE都會DELAY老舊的PC,更換最新規格可支援藍光的PC,且相關週邊也要一併更換。
很好!有夢想總是有起步,要起步也要有規劃;規劃如下:
1.C/P值高的四核心平台
2.要能支援FULL HD次世代藍光
3.擴充性要高;支援性要廣
4.要能符合我書房小坪數(約3坪)要求
5.預算10萬內要搞定

於是心理清單如下:
PC:core i5平台
Monitor:SAMSUNG SYNCMASTER XL2370
綜擴:YAMAHA RX-V465 or RX-V665
喇叭:能搭配小坪數空間又推起來效果不差的5.1小喇叭
---------------------------------------------------------------------------------------------------------
好吧!開始行動
先從PC下手,跑了一趟光華商場,就在八德路旁好閃,一座好可愛的人形立牌-李毓芬出現,我心目中的女神彷彿在向我招手,不自覺的人就走進去了,原來是一家專賣遊戲電腦的店,裡面的店員很親切,在表明來意,一陣討價還價之後搬回來了這台▼

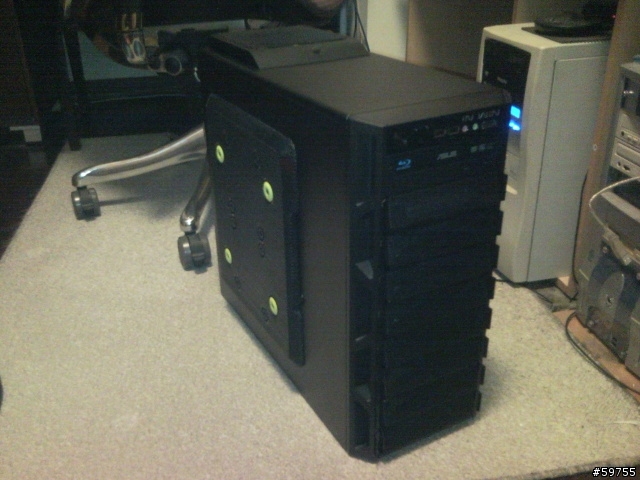

▼從箱子內取出正面照一張,左面,上面,及前正下方均有風扇,運轉時只有左面的風扇會發出微微藍光(不好意思,沒有專業相機,完全用我的I908拍的,拍的有點糟)

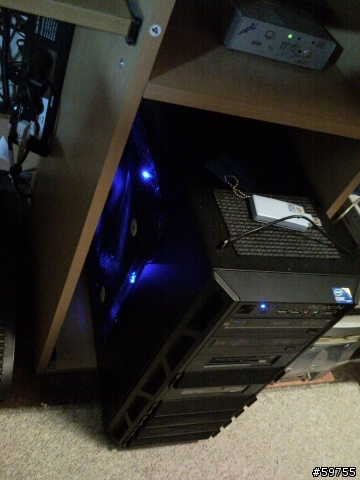

▼運轉中的狀態

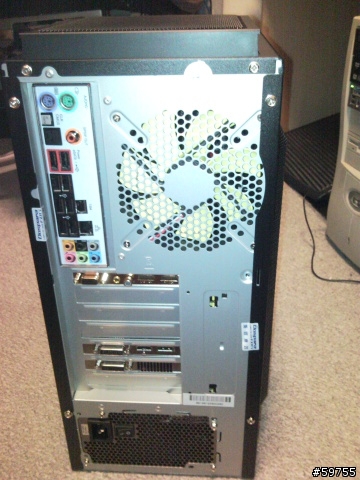

▼後面也來一張,後面也有機殼風扇,一整個看起來就是散熱很強的樣子
電源上方,PCI-E接的部份由下至上為:
顯示卡(HIS ATI HD5770) 2個DVI、1個HDMI和1個DP連接埠

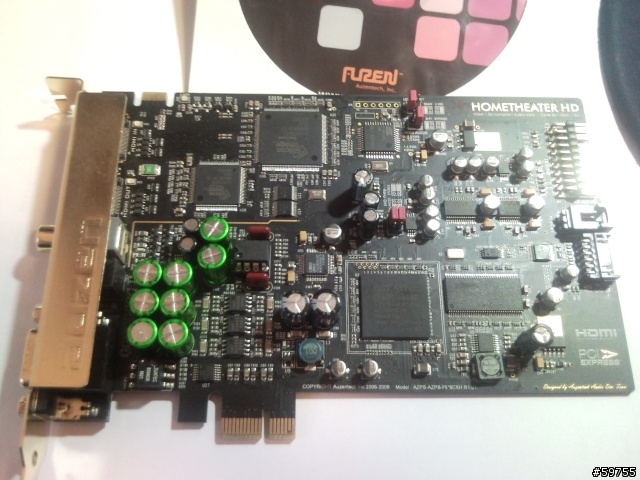

音效卡(Auzen X-Fi HomeTheater HD) 有1個HDMI IN和1個HDMI OUT連接埠
這張在PC音響界小有名氣的音效卡;價碼是顯卡的一倍以上,音效卡是另外加裝的;為了次世代藍光我決定敗下去,充分展現小惡魔的精神!

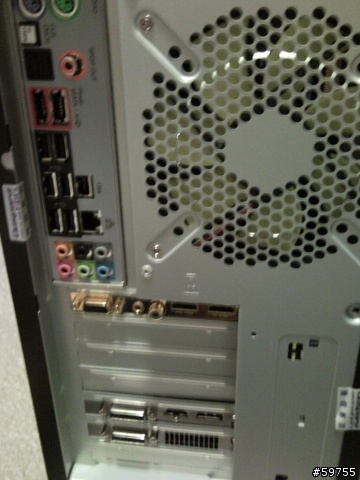

再來一張詳細的▼



整個PC的規格如下:
CPU:INTEL Corei5 750 @2.67G
主機板:華擎ASROCK P55 PRO
RAM:4G
HD:HITACHI 1TB
光碟機:ASUS BC-08BIST BD COMBO
顯卡:HIS ATI RADEON HD5770
音效卡:Auzen X-Fi HomeTheater HD
機殼:IN WIN FANOUA
電源:SEED種子電源550W
OS:WINDOWS 7 64位元旗艦版

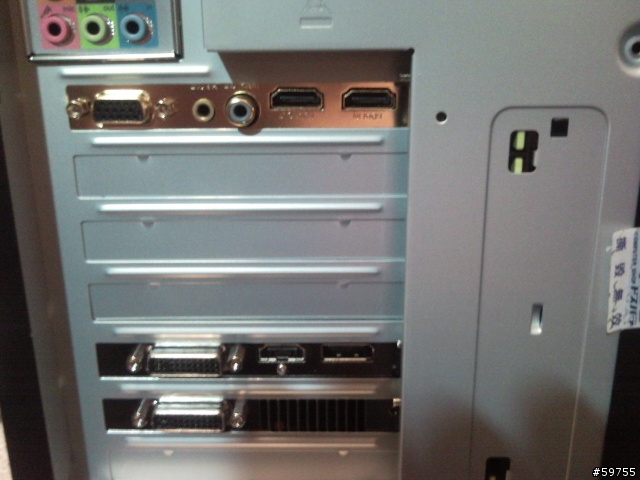

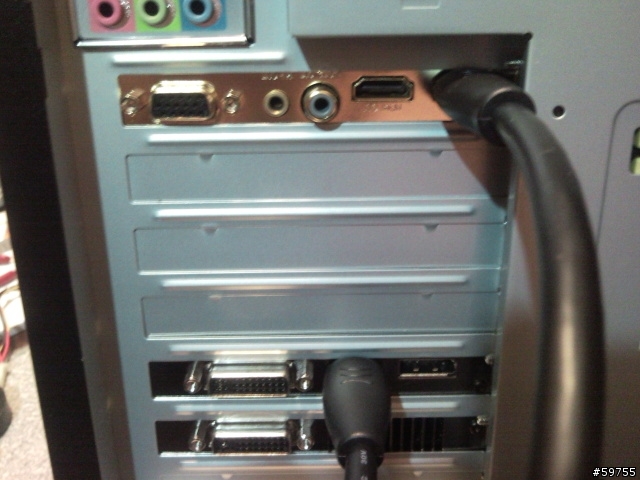

▼此為顯卡與音效卡的連接照,顯卡的HDMI OUT連接音效卡的HDMI IN,至於音效卡的HDMI OUT則是準備LINK擴大機的


▲有人說我這種接法多此一舉,且安裝此音效卡是多餘的,詳如:http://www.mobile01.com/topicdetail.php?f=348&t=1354855,這個問題我自己也搞不清楚,也沒試驗過
不過ATI HD5770 照理說應可同時輸出藍光音效與FULL HD視訊 的位元流(bistream)再餵給解碼擴大機。
忽然覺的自己好像花了冤枉錢…..。

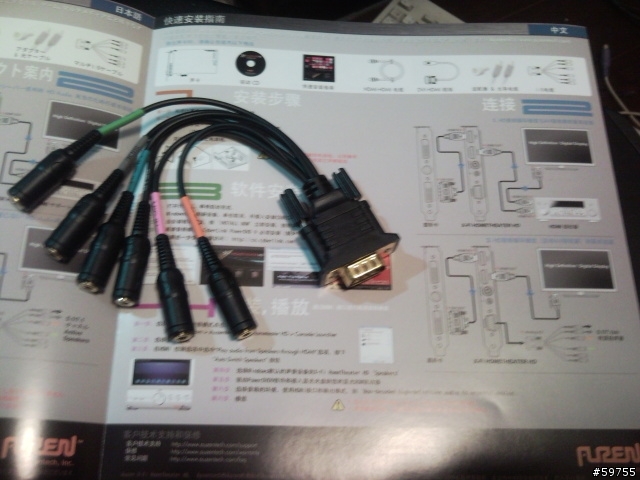

▼音效卡說明書及所附贈的3.5mm類比輸出轉接線跟PC ON BOARD的接頭一樣,其實還有附贈光纖線一條(目前還用不到),只用到HDMI線而已


▼講到擴大機,這次主角之一YAMAHA RX-V665登場,先來一張箱照

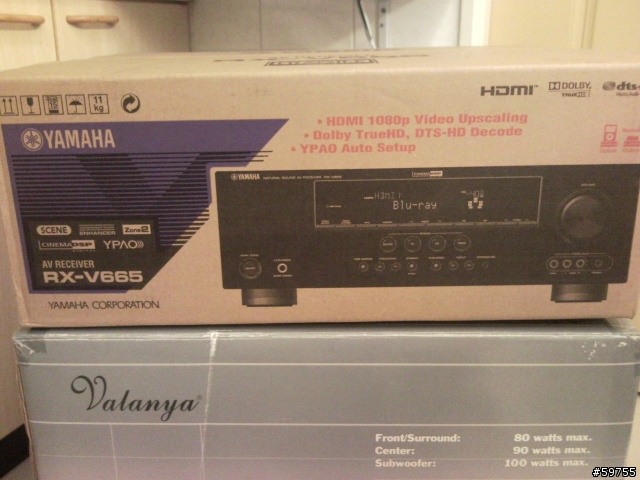

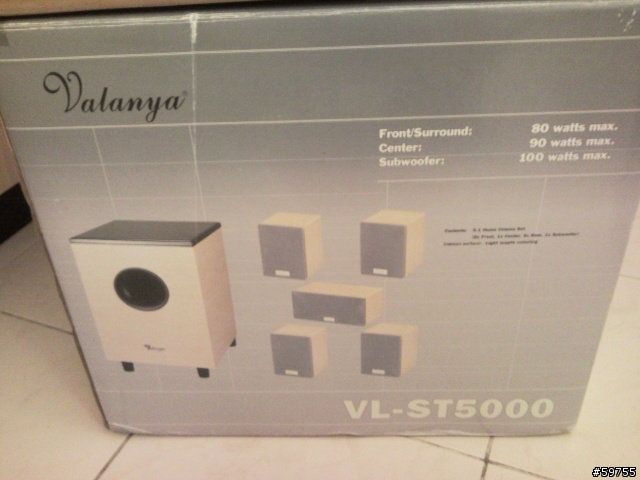

▼下面那一箱為法國製Valanya VL-ST5000 5.1聲道喇叭

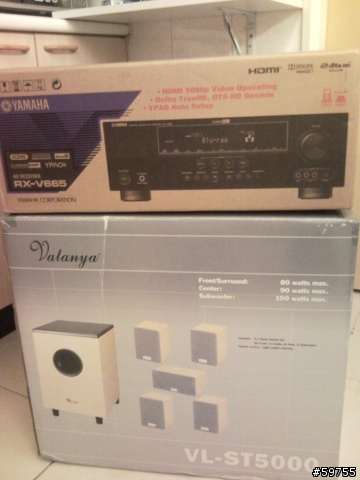

▼再來一張合體照

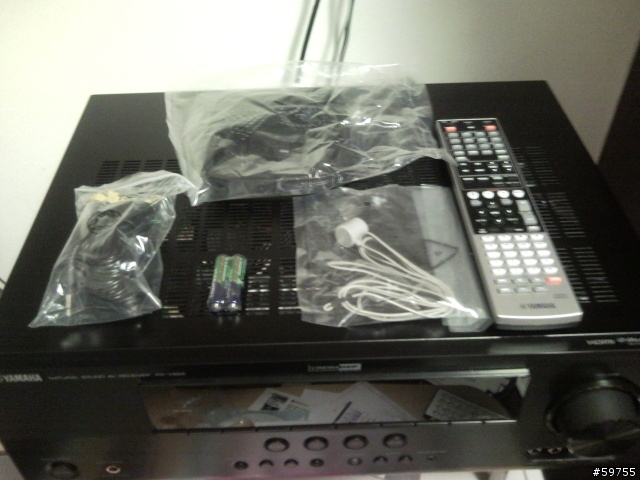

▼YAMAHA RX-V665內容物:說明書(中文、英文各一)、遙控器、FM、AM天線、遙控器電池、YPAO自動設定揚聲器麥克風、HDMI線(老闆送的)、重低音AV線(半買半相送)


▼再一張

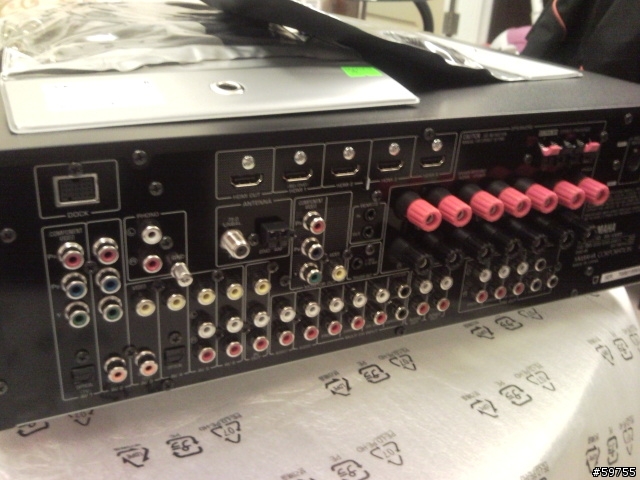

▼背面也來一張,豐富的輸出、輸入接頭,足夠擔任一般家庭影音中心的重任,當然也能滿足我的需求


▲▼為了左上角的DOCK接座,我又花了3張小朋友有找,是啥呢?如下

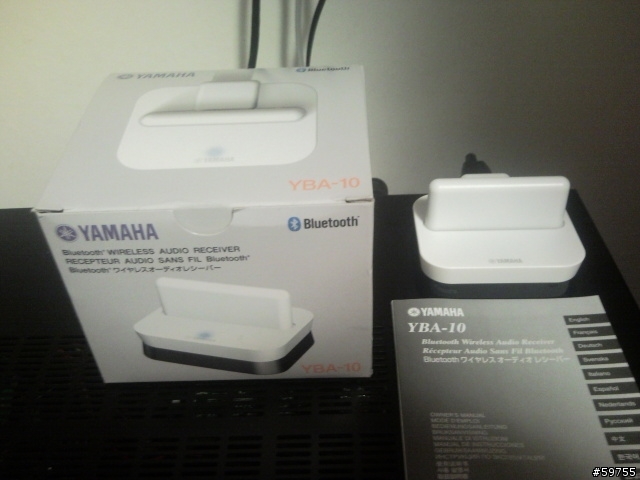

▲沒錯就是YBA-10藍芽無線音頻接受器,只要有藍芽功能的手機都能LINK,其實除了能接YBA-10外,YAMAHA也有為IPOD族群推出YDS-11 IPOD專屬底座呦!但也是屬選購配備。

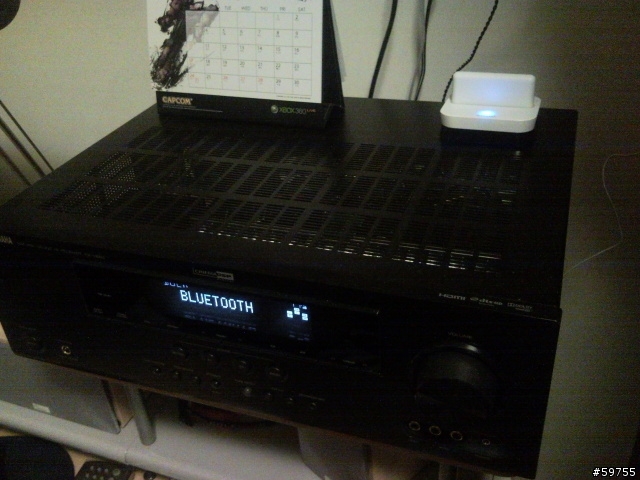

▲與藍芽手機LINK時,YBA-10會發出微微的一圓點藍光

YAMAHA RX-V665詳細規格:功學社官網連結

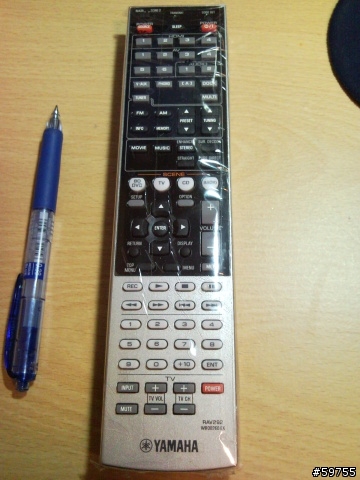

▼RX-V665遙控器照一張,遙控器上功能很一般,比較有特色則為它的劇院音場程式設訂按鈕很多,也很人性化,包括
MOVIE(Standard、Spectacle、Sci-Fi、Adventure、Drama、Mono Moive、Sport、Action Game、Roleplaying Game)
MUSIC(Hall in Munich、Hall in Vienna、Chamber、Cellar Club、The Roxy Theatre、The Bttom Line、Music Video)、STREO(2ch Strereo、7 ch Strereo、7 ch Enhancer)
環繞解碼模式(Pro Logic、Pllx Movie/PL ll Moive、Pllx Music/PL ll Music、Pllx Game/PL ll Game、Neo:6 Cinema、
Neo:6 Music)
Straight(欣賞未經處理輸入訊號源解碼模式—看BD or DVD有Dolby or DTS音效時,可直接欣賞影片中原汁原位的音場效果)。
果然 YAMAHA強項就是他的劇院音場(CINEMA DSP)效果
唯一缺點就是遙控器無夜光功能。

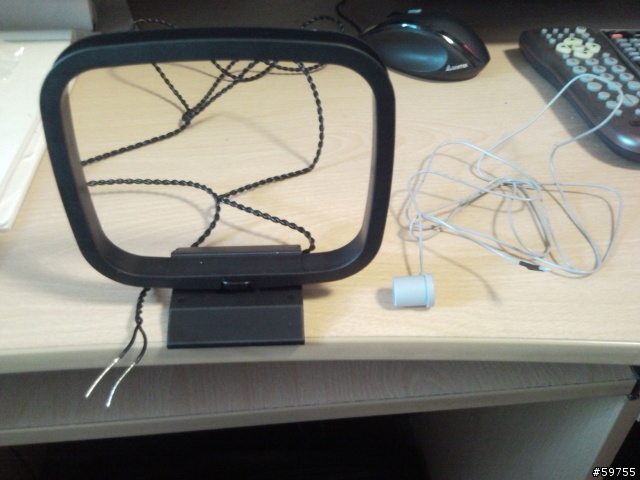

▼左為AM 環形天線,右為FM室內天線

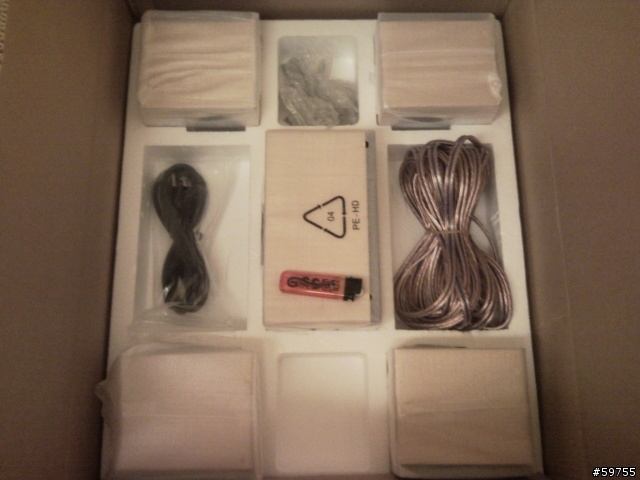

▼Valanya VL-ST5000 5.1聲道喇叭開箱照,中間上面放賴打的為中置喇叭,保麗龍下方則為重低音喇叭,左上、右上、左下、右下則為前置及環繞喇叭,右邊大捆的為老闆送的10米喇叭線(100餘蕊),左邊為重低音電源線,上方中間為可釘牆的小喇叭架。

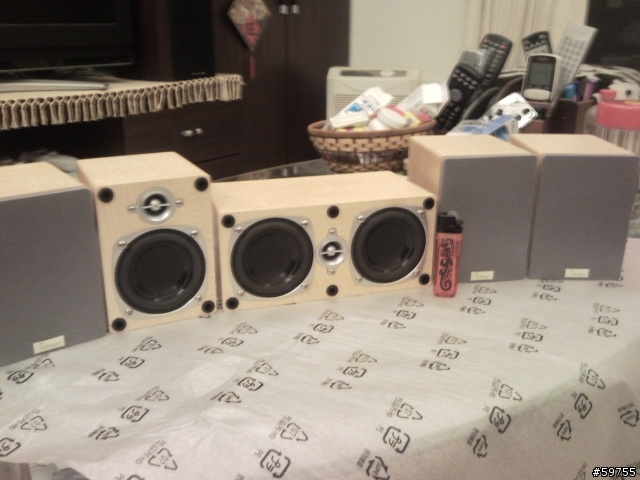

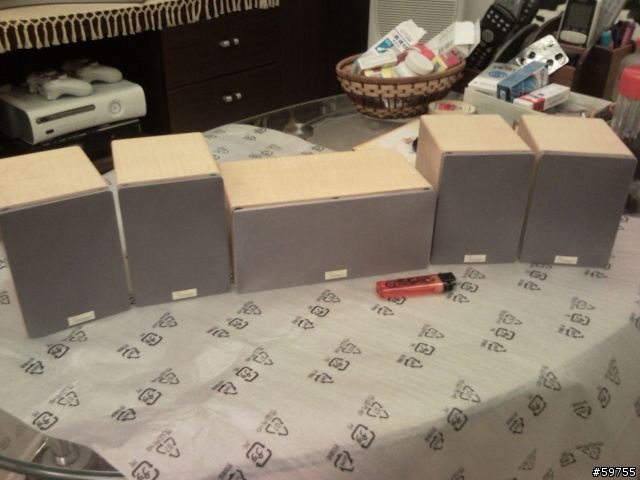

▼五支小喇叭排排站

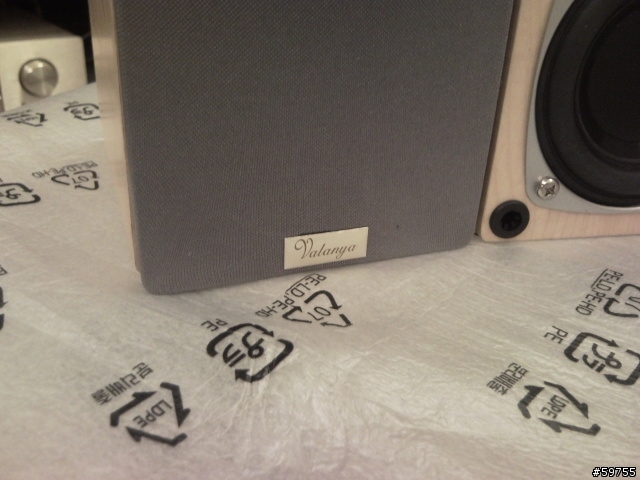

▼拿掉防塵蓋再拍一張,其實前置喇叭跟環繞喇叭是一模一樣的規格。

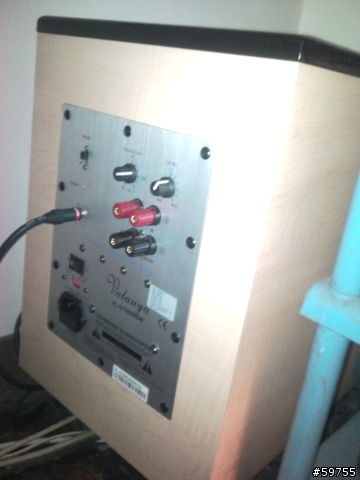

▼10吋重低音插上AV線的樣子,反射孔朝前、低音單體朝地,旋鈕都是很一般的設計,該有的都有,電源開關(可調AUTO ON,15分鐘無訊號輸入則進入睡眠狀態)、AV輸入梅花接、音頻大小旋鈕、分頻旋鈕(我調到150赫,看我的前置喇叭便知,重低音喇叭真的辛苦你了~)、相位開關(0 or 180 因無需反射我調到0)

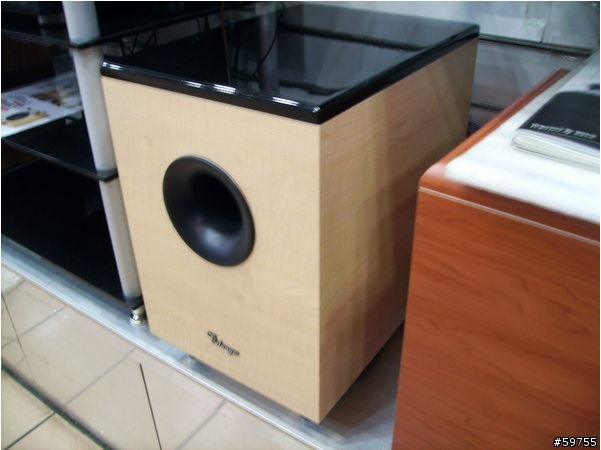

▼正面補一張(照片from Y拍)

▲規格:
VL-ST5000-F衛星喇叭(前置聲道) (環繞聲道)
★形式:二音路二單體低音反射式
★使用單體:1吋軟半球高音單體X1 3吋聚脂纖維低音單體X1
★阻抗:4~8歐姆
★效率:88dB
★承受功率:50~80W
★響應頻率:70Hz~30kHz
★外觀尺寸:113x92x127mm(高x寬x深)
★重量:1公斤
VL-ST5000-C中央聲道
★形式:二音路二單體低音反射式
★使用單體:1吋軟半球高音單體X1 3吋聚脂纖維低音單體X1
★阻抗:4~8歐姆
★效率:88dB
★承受功率:60~90W
★響應頻率:65Hz~30kHz
★外觀尺寸:113x92x205mm(高x寬x深)
★重量:1.6公斤
VL-ST5000-SW主動式超低音
★使用單體:10吋聚脂纖維低音單體X1
★承受功率:50~80W
★響應頻率:27Hz~200Hz
★分頻點:50Hz~200Hz(可調節)
★承受功率:60~100W
★外觀尺寸:419X275X380mm(高x寬x深)
★重量:10公斤

▼電子材料行買的”發燒喇叭線”,很重,但為了音場效果,硬是扛了回來。

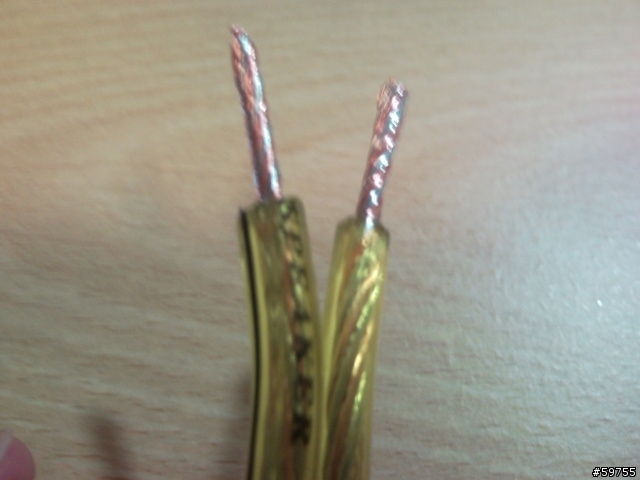

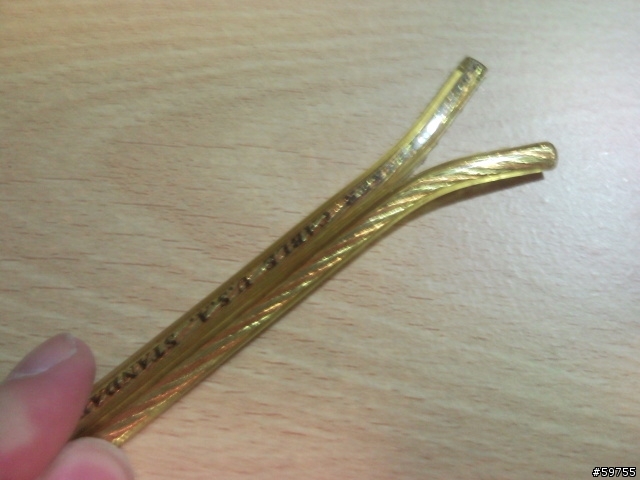

▼喇叭線撥皮

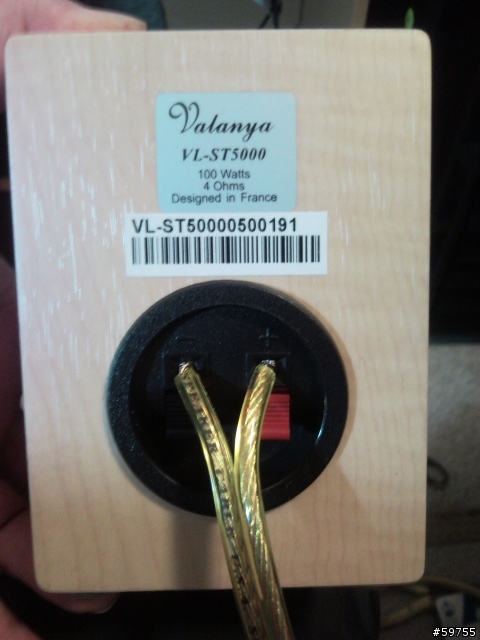

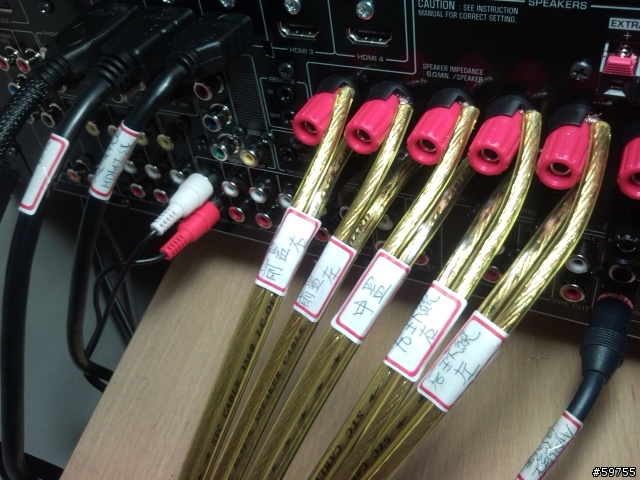

▼小喇叭被發燒線插入的樣子

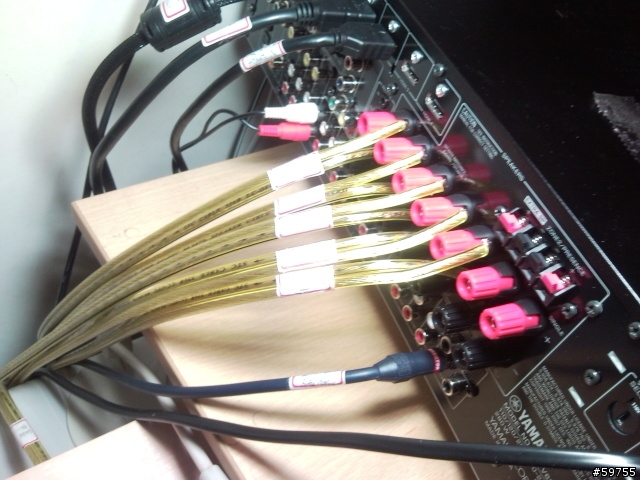

▼將所有影音接頭及喇叭線接上


▼HDMI1接PC、HDMI2接電視盒、HDMI3等待PS3中、HDMI4要接啥呢?

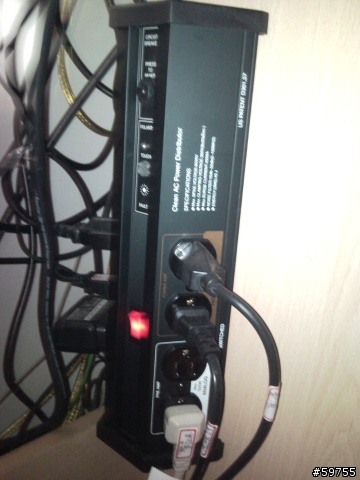

▼最便宜,C/P值高的電源排插--Castle 8孔座電源靜化濾波轉接器(OH-T8B)—最適合我這種沒啥錢的入門玩家使用,後面的線實在又多又雜,使用排插的好處,就是防 「火燒厝」而且電源乾淨,音質也會有一定的水準。

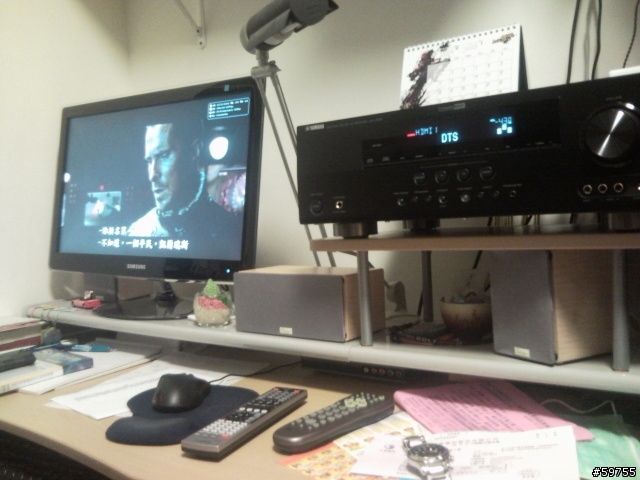

▼我的桌面空間不大,這時喇叭體積小的好處正好發揮(下圖由右至左為:前置右聲道、中置聲道、前置左聲道-躲至螢幕後面),連釘喇叭架都省了

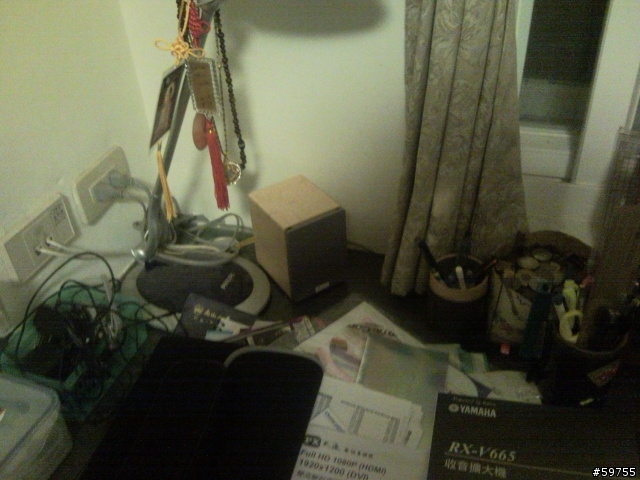

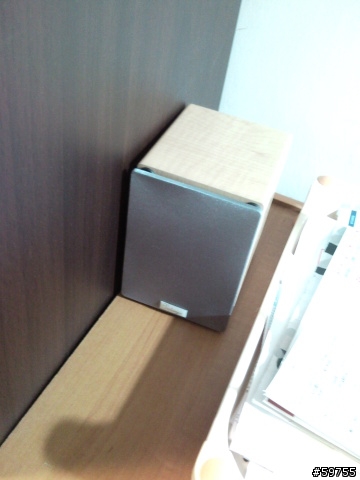

▼右後環繞


▼左後環繞


▲所有喇叭都擺至桌面,有喇叭架為何不用呢?因為沒有鑽孔機,而且我不喜歡破壞牆面,萬一鑽錯洞
要補土實在麻煩!所以小喇叭這樣的擺法算是目前折衷的辦法!日後音場不滿意還可隨時換位置。

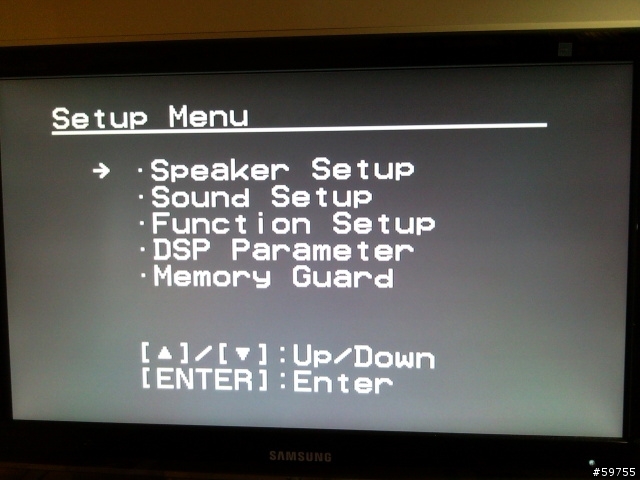

▼RX-V665 的設定畫面,沒有中文顯示,基本上裡面的設定我幾乎無動到,因為YPAO麥克風自動調出來
的音場,小弟覺得還不錯。

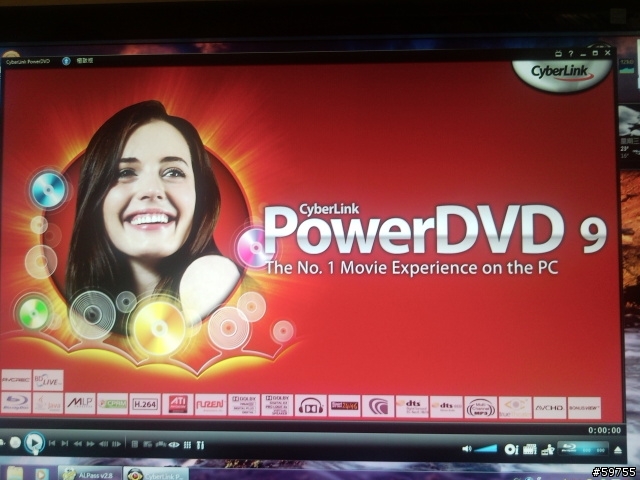

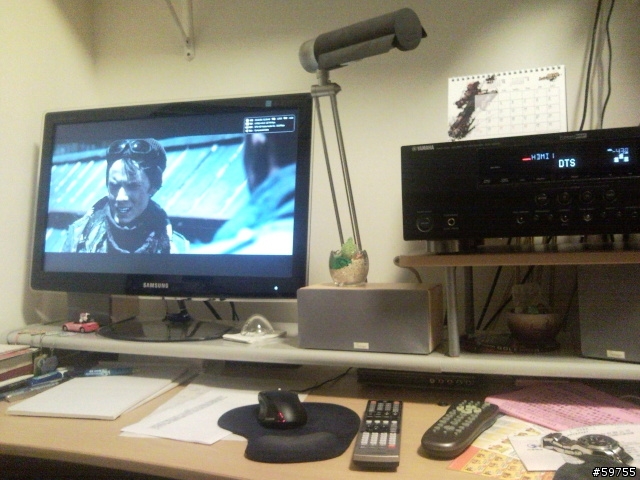

▼用POWERDVD9來撥BD(魔鬼終結者:未來救贖(鐵盒版))看效果如何?

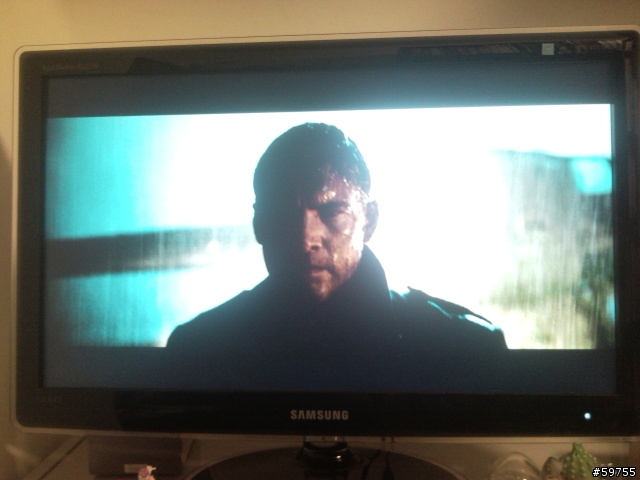

▼相機太爛,拍不出藍光效果

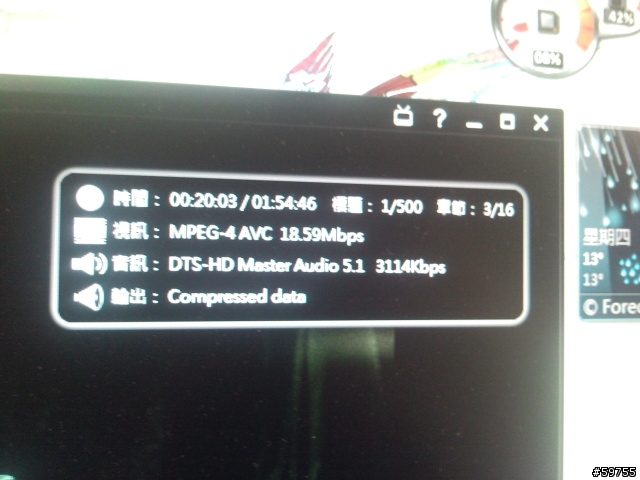

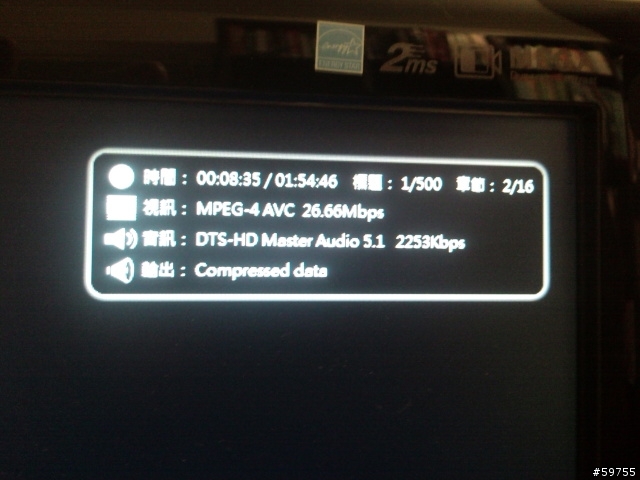

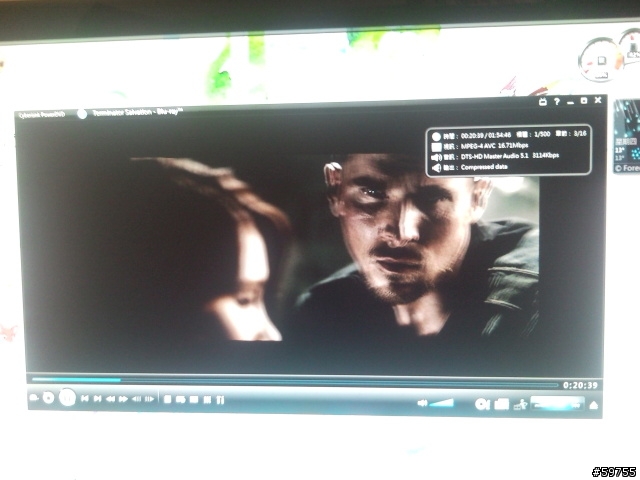

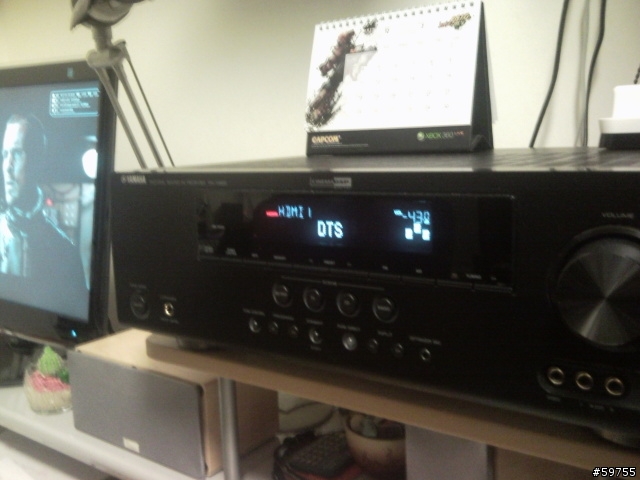

▼由POWERDVD輸出未經解碼位元流給擴大機

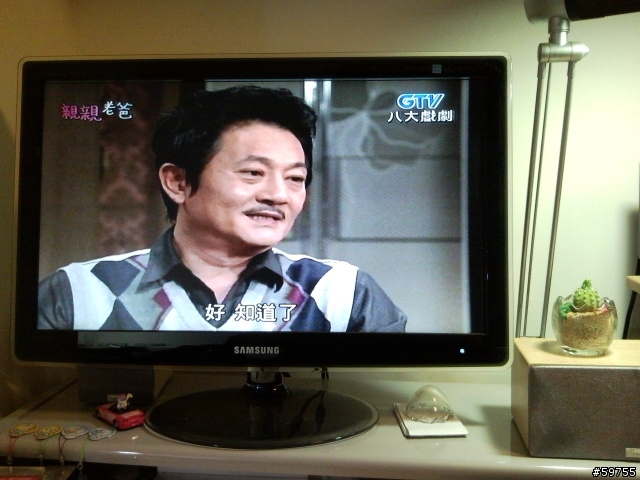

▼第四台畫面(由 大通PX HDMI-1920 超畫王電視盒HDMI OUT輸出給擴大機)720P畫質還可接受

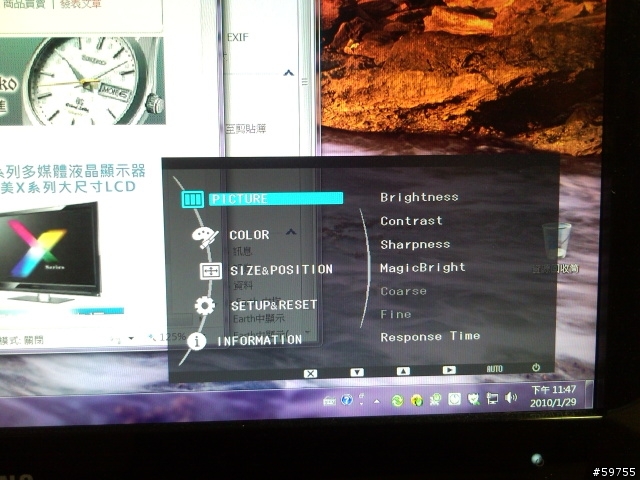

右下角為SAMSUNG XL2370 SETUP MENU


結論:
1.POWERDVD明明輸出音訊是DTS-HD MASTER AUDIO,為何擴大機面版是SHOW DTS呢?是我的設定有問題,還是它的原廠設計就是如此?
2.對於POWERDVD輸出藍光視訊畫面,小弟卻無驚豔之感,是SAMSUNG螢幕沒設定好,還是POWERDVD設定不對,抑或是視訊源經過的路徑太複雜(顯卡->音效卡->擴大機->Monitor)而有所耗損,目前還在研究中…
3.YAMAHA RX-V665搭配Valanya VL-ST5000 5.1聲道喇叭,音場效果卻令我為之驚豔,音像很清悉,而且環繞移動的軌跡非常明顯,低頻滾滾而來;私毫不費力就辦識出方位,搭配多款CINEMA DSP音場程式試聽,更有如電影院開括般的音效,小坪數的書房也能營造出電影劇院般的音效。
4.小弟僅僅只是音響界入門玩家,還請各發燒友給予小弟指教與解答~感謝收看。


UPDATE(2010/02/05):
關於POWERDVD明明輸出音訊是DTS-HD MASTER AUDIO,為何擴大機面版是SHOW DTS呢?
▼我已找出答案了,兇手就是--音效卡(Auzen X-Fi HomeTheater HD),其所附CD內的驅動全都安裝了
也更新官網上最新的PATCH(AZT_HTHD_RC4.5_DRV_22JAN10)

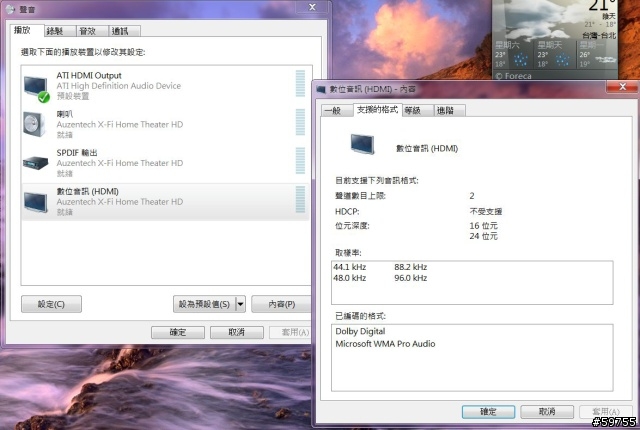

▼為何是它呢?因為在我無數次的卸載,安裝其驅動後,發現其音訊內容如下
聲道竟只有2,HDCP也不支援,最重要的編碼格式也無該有的HD音效….

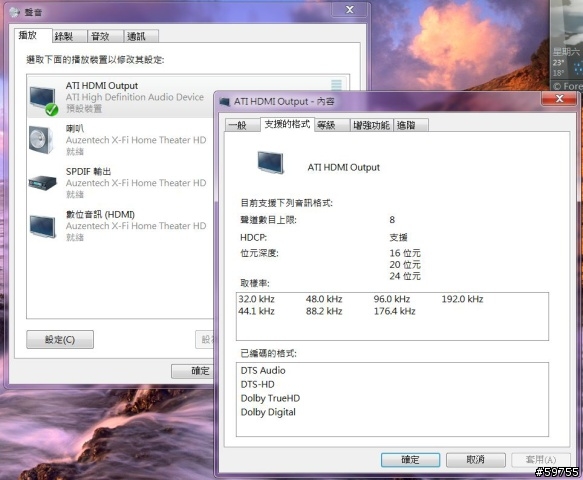

▼但ATI HD5770顯卡的音訊內容卻如下

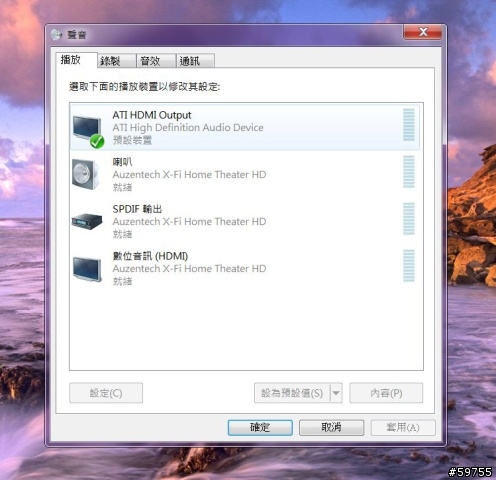

▼後來心一橫,將我的音效卡(Auzen X-Fi HomeTheater HD),HDMI OUT的JUMP設為BY PASS,
並將ATI顯卡設為預設撥放裝置

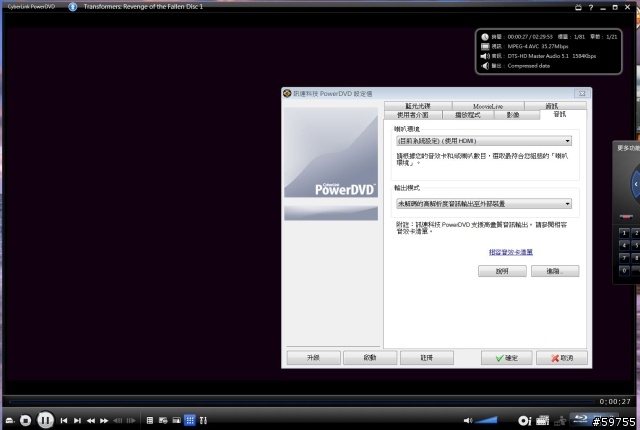

▼然後撥放POWERDVD9(變形金剛-復仇之戰BD),
其音訊頁籤設定輸出模式:未解碼的高解析度音訊輸出至外部裝置,意即由YAMAHA RX-V665來辨識及解碼

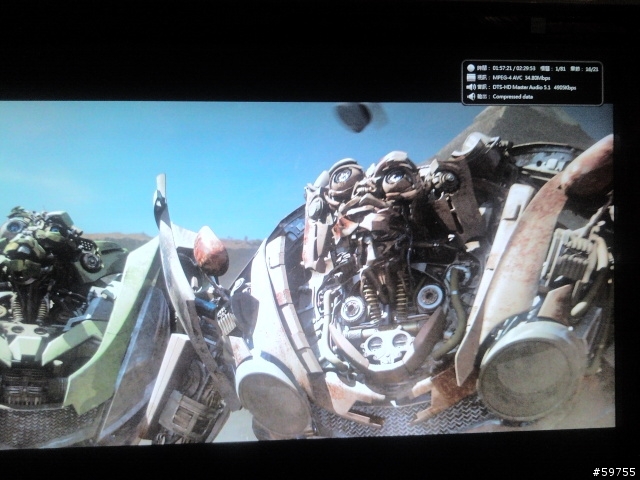

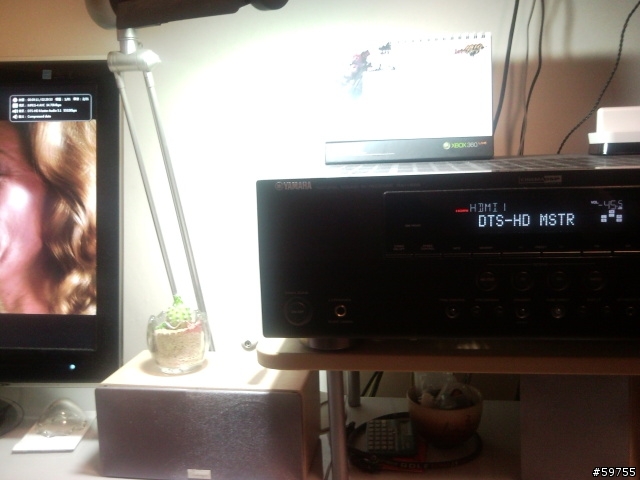

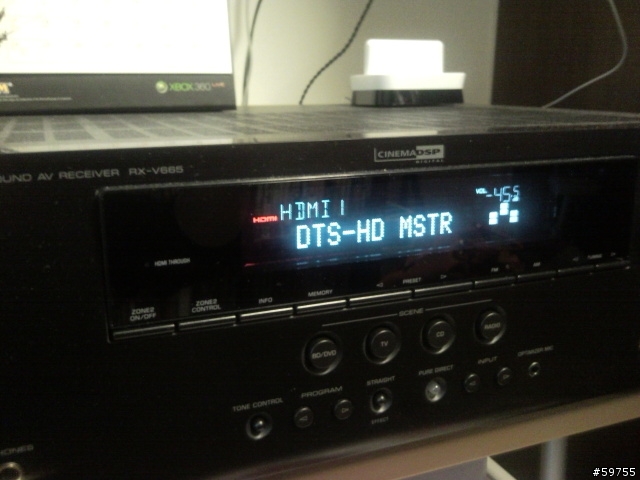

▼就…….點燈了(這就是所謂的次世代音效嗎…?)




最後我放棄了Auzen X-Fi HomeTheater HD,現在我只讓它BY PASS通過由顯卡ATI HD5770發出的訊號,深深覺的這塊音效卡實在讓我失望,也許是我沒裝好或那裡沒設定好,但說實在的,我所有的可能性都試過了包括(重新安裝驅動,去網路上爬文…)。
如果各網兄有人在玩這張卡,並可完成撥放次世代音訊的,歡迎切磋指教~感謝。
