不久之前,筆者收到三星一款新推出的27吋大型電腦液晶螢幕,它的產品型號是SyncMaster P2770H,對於這個型號編碼筆者還蠻有印象的,小小地搜尋一下之後,果然發現在去(2009)年筆者曾經以這一篇分享文:機身超薄、外型很閃的23吋Full HD電腦液晶螢幕-Samsung P2370試用分享,跟網友們分享過23吋的P2370;而本次要跟大家一同分享的P2770H液晶螢幕,可以算是P2370的後續機種,雖然螢幕大小變成27吋的更大尺寸,不過機身外型同樣都是採用薄型化的設計,並且從零件到包裝也是全機都採用可以回收的材質喔!


開箱與螢幕外觀

與之前的P2370一樣,新的P2770H液晶螢幕的產品外包裝箱也是採用紅、黑雙色搭配,主要的版面配置也是正面與背面、左側面與右側面各自對稱,在正面(或背面)中間往下一點的五大圖示的產品特點部分,這款P2770H所標示的是:採用27吋1920 x 1080最佳解析度的寬螢幕、2毫秒的反應時間、動態對比高達70000 :1、內建HDMI傳輸端子以及具備閃爍光芒的星光觸控式按鍵設計等。(外包裝箱上面的破洞是原本就有的喔...

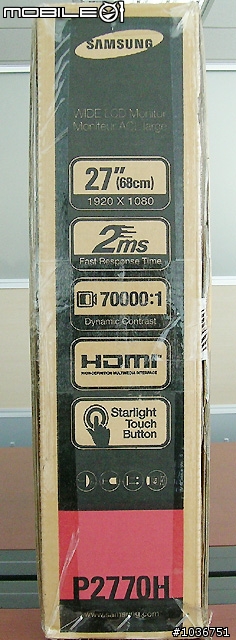

在外包裝箱的右側面(或左側面)部分,這裡也是跟正面(或背面)一樣,都有標示出這款液晶螢幕的五大產品特點以及產品型號。

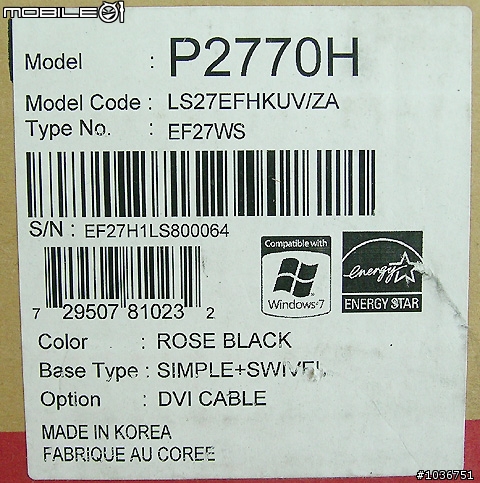

在外包裝箱上方有提把設計的這一面,也是貼了如下圖的產品標籤,在上面一樣可以看到產品型號、製造地區是在韓國...等標示,而筆者所拿到的這一台P2770H液晶螢幕的外觀顏色則是ROSE BLACK。(根據廠商的說明,因為筆者拿到的這一台P2770H是測試機的關係,所以製造地區才會是韓國,實際販售的產品製造地區將會是在對岸。)


相對於有提把設計的另一面,這裡有標示螢幕尺寸(含解析度)、反應時間、動態對比等主要的螢幕規格。

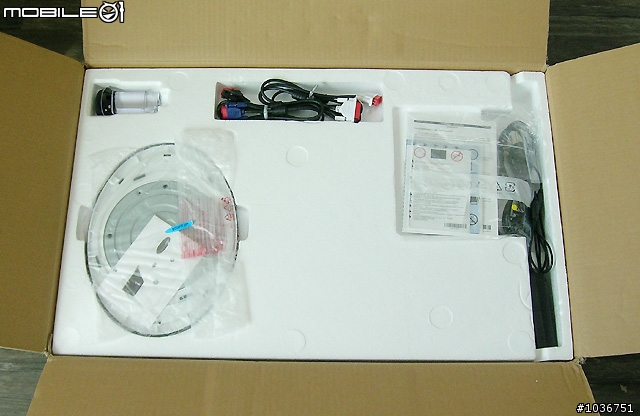

開箱囉!內部的產品配件擺設位置跟之前的P2370比起來有點小變動,不過配件的種類則是差不多的。

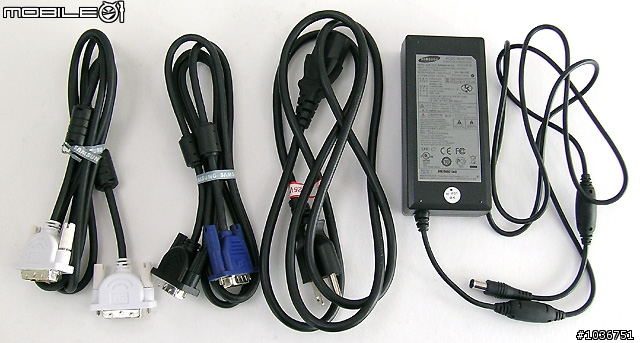

由於這款新的P2770H也是採用薄型化的機身外型設計,所以並沒有內建供電模組,使用者必須安裝產品內附的變壓器來供電給螢幕使用;而下圖左邊的兩條線材則是一條標準的DVI傳輸線(兩個白色接頭),以及一條DVI轉D-Sub傳輸線(黑色與藍色接頭)。

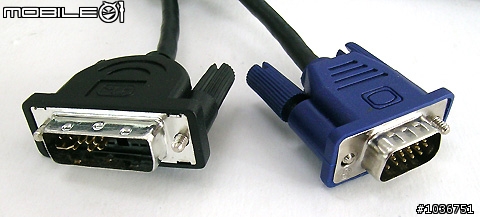

貼近來看上圖那一條DVI轉D-Sub傳輸線的接頭部分,黑色的是DVI接頭(接到螢幕上)、藍色的則是一般常見的D-Sub接頭(接到電腦或是其他的影像輸出設備上),會附上這條轉接線的主要原因也是跟P2370一樣,因為P2770H液晶螢幕本身在影像部分只有內建DVI與HDMI傳輸介面,並沒有D-Sub,所以使用者的電腦(或是筆記型電腦)如果只有提供D-Sub視訊傳輸介面的話,就可以透過這一條DVI轉D-Sub傳輸線來連接了。

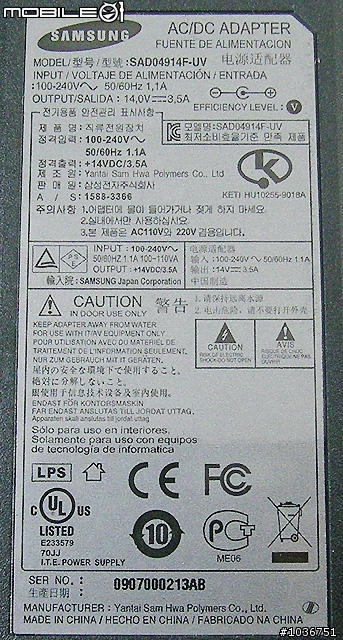

根據變壓器上面的產品標籤可以得知,這個變壓器可以支援100~240伏特的全電壓範圍,輸出的電力規格為14V、3.5A,比起之前P2370的12V、3.0A有高出一些,而產品的生產地區也是在對岸。

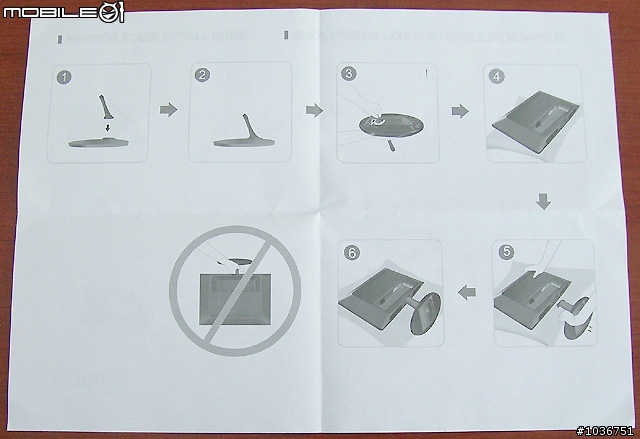

下圖是產品內附的硬體組裝說明,實際組裝上個人是覺得還蠻簡單的。

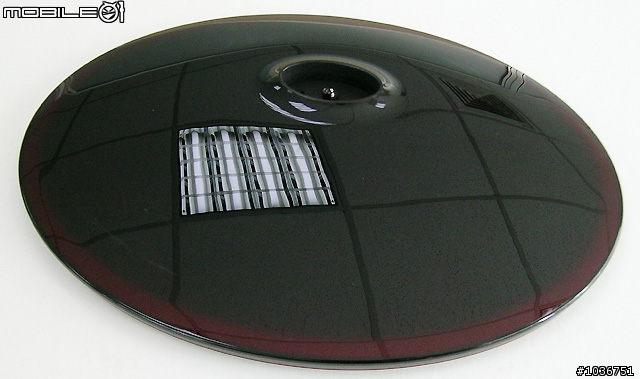

接著來看P2770H的螢幕底座,在前面外包裝箱上的產品標籤所標示的顏色:ROSE BLACK,個人覺得應該還要再加上"HIGH GLOSSY"才會更為貼切,因為它的鏡面效果真的是還蠻閃的啦!

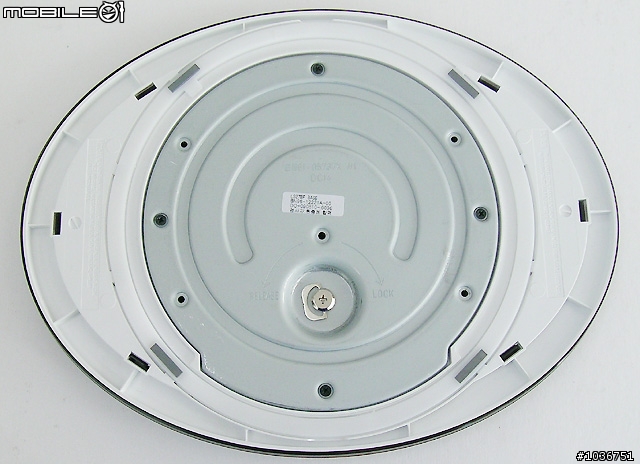

在螢幕底座的背面部分,這裡也是採用一顆可以免用螺絲起子設計的螺絲來固定螢幕支撐臂,而筆者在試用的時候,發現這款P2770H液晶螢幕的螢幕底座是可以往左或是往右來旋轉的,而之前的P2370則是不行。

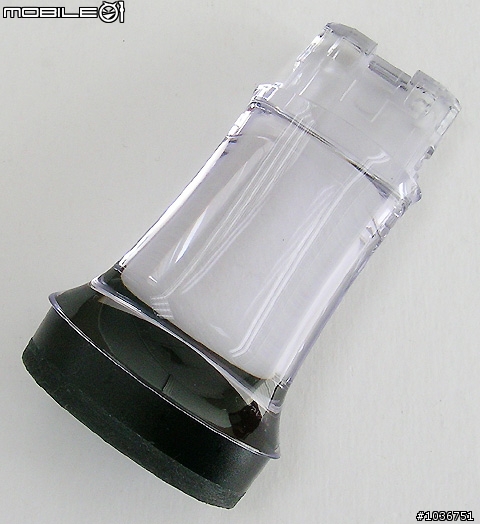

來一張螢幕支撐臂的特寫~

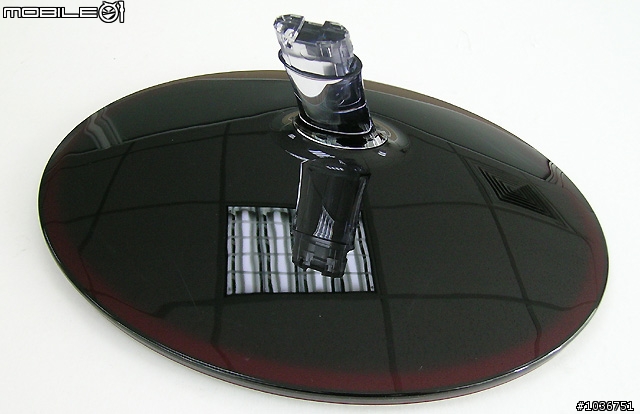

將螢幕支撐臂安裝到螢幕底座上面,由下圖可以看到螢幕支撐臂的"水晶柱"效果加上具有閃亮亮效果的螢幕底座,看起來就是一整個閃啊!


既然閃,就來閃個徹底吧!

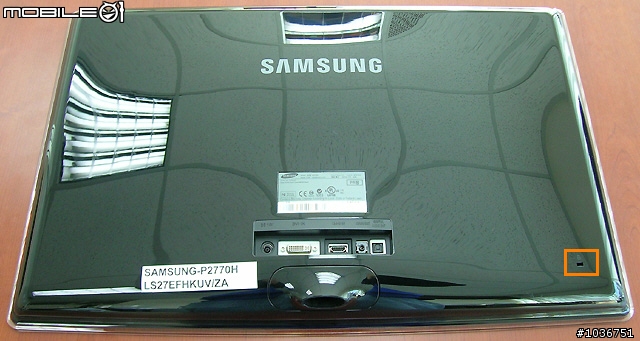

直接翻到螢幕背面來看,這款P2770H液晶螢幕與之前的P2370一樣,螢幕的背面也是看不到有一般常見的「柵狀散熱孔」,整個螢幕背面是採用完整的美背式設計,不過這樣的設計當然也就沒有一般常見的標準VESA壁掛孔囉!(下圖的右下方筆者有劃橘色框框的位置是這款液晶螢幕的防盜鎖孔)

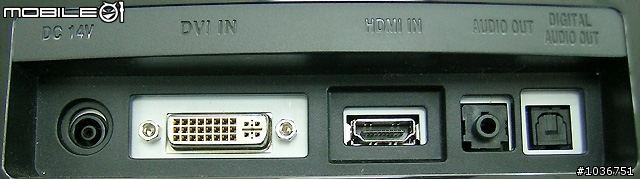

如同前述,螢幕背面在影像部分只有內建DVI以及HDMI傳輸介面,並沒有D-Sub,而下圖的最左邊是外接變壓器的電源線插孔,最右邊的兩個插孔都是與音效輸出相關(可以透過HDMI傳輸介面來輸出音效),左邊的"AUDIO OUT"是標準的3.5mm音效輸出插孔,右邊的則是光纖數位音效輸出插孔。

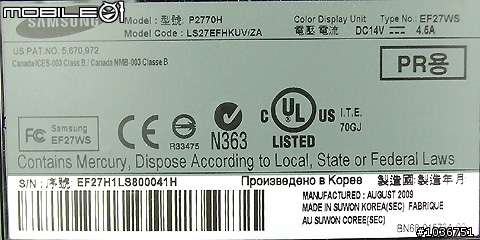

在上圖各式連接介面的上方,有貼一張如下圖的產品標籤,這裡有標示出產品的型號、序號、使用的電力規格、製造地區以及製造的年/月份...等資訊。比較奇怪的是,這裡標示的電力規格是14V、4.5A,跟前面看到變壓器產品標籤上面的14V、3.5A有點出入,筆者搜尋了一下廠商在台灣官方網站上的P2770H規格表資料,找到這款液晶螢幕在工作模式之下的耗電量是約50瓦,比較符合變壓器產品標籤上面的電力規格(14V、3.5A)。

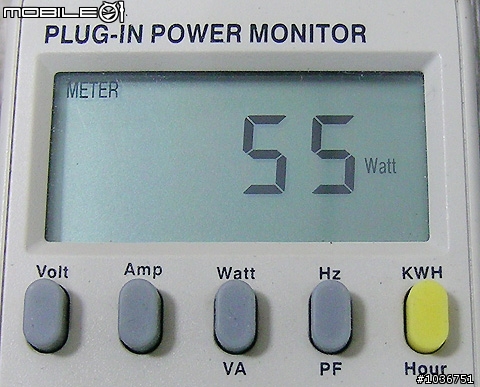

不過呢,筆者在試用的時候有拿變電家測量一下這款P2770H的耗電量,在螢幕亮度調整到100%的情況之下,測量到的耗電量如下圖所示,幾乎都是維持在55瓦(偶而會跳到54瓦),如此看來,上圖的產品標籤所標示的電力規格14V、4.5A應該是比較接近實際的使用狀況(螢幕亮度100%)。

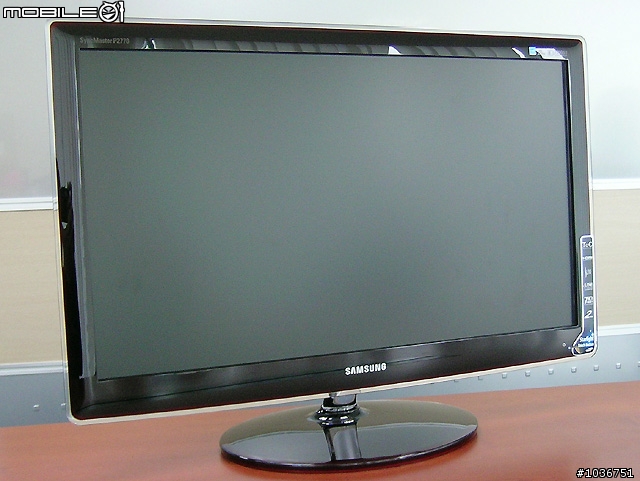

來一張組裝完成的P2770H液晶螢幕正面斜角度特寫,霧面螢幕我喜歡~(不過好像不小心入鏡了

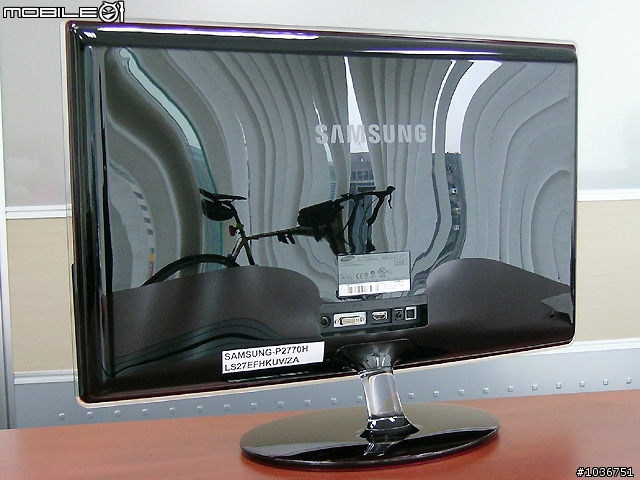

很閃的機身背面也來一張~


回到機身的正面來看,下圖是在機身正面的右下角邊框上所貼的產品特色貼紙,最上面的ToC是Touch of Color的英文縮寫,根據官方參考資料的說明,這款P2770H液晶螢幕是採用全新水晶透色技術ToC 2.0,以雙射注色技術取代傳統的噴染方式上色,不含易揮發的有毒有機化學物質VOCs,從零件到包裝全機都可以回收,以"Eco-friendly不損壞生態環境"為指標,並且改變包裝與運送方式,相對可以提升運輸效率與降低碳用量,讓地球少一分負擔,同時也可以為環保盡一分心力。

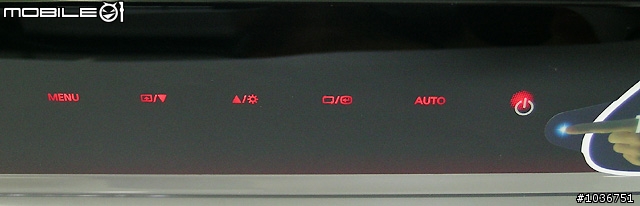

前面提過,這款P2770H液晶螢幕具備閃爍光芒的星光觸控式按鍵設計,這部份基本上也是跟之前的P2370是一樣的,不過就如同下圖所看到的,應該是為了搭配P2770H的ROSE BLACK色彩,所以這裡的觸控式按鍵是亮起紅色的燈光,而不是P2370的白色燈光。這幾個觸控式按鍵的使用方式基本上也是一樣的,所以除了電源按鍵是使用者必須要按「電源按鍵的位置」才能夠開啟或是關閉之外,其他的按鍵燈號也是使用者只要按到任何一個按鍵位置就會通通都亮起了。這些燈號可以在OSD操作選單中設定燈號的亮度值(最大到5),也可以選擇是否讓燈號一直維持在恆亮的狀態(預設值是燈號亮起一段時間之後,就會自動漸漸地變暗了)。

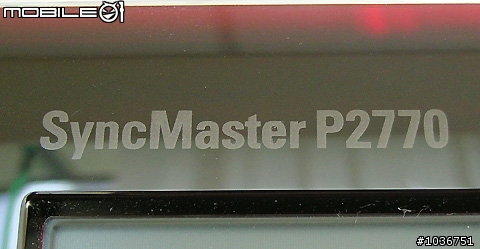

在螢幕正面的左上角邊框上,有設計SyncMaster P2770的產品型號標誌。

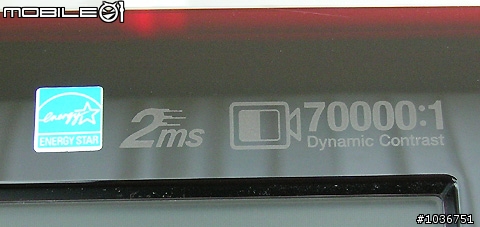

而在螢幕正面的右上角邊框上,則是有標示2毫秒的反應時間、70000:1的動態對比,以及能源之星貼紙。

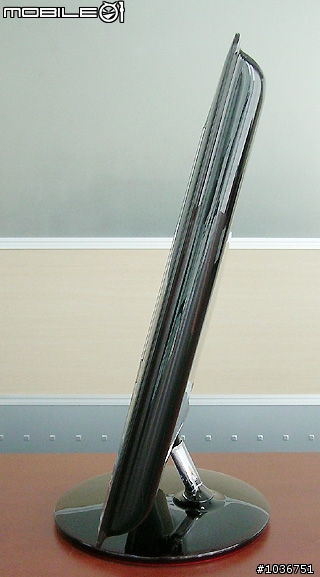

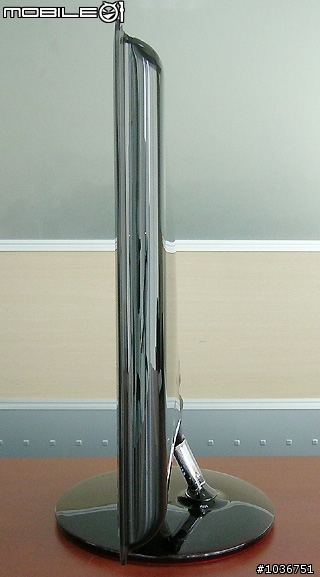

下面兩張圖就是這款P2770H液晶螢幕可以調整的最大俯仰角度的樣子,在這裡網友們應該也可以看出P2770H的螢幕本身真的是蠻薄的。




螢幕操作選單

接下來要看的是螢幕操作選單(OSD)部分~
下圖是這款P2770H的螢幕操作選單主畫面,基本的配色跟之前的P2370有很大的不同,圖形標誌的設計也有做了一些修改,不過在內部的功能選項部分,大多數還是維持不變,只有少數的功能選項、設定以及編排的位置有做一些更動。在下圖的主畫面中,左半邊一共設計了五個功能頁面,每切換一個功能頁面,右半邊就會出現對應到該功能頁面的細部功能選項。

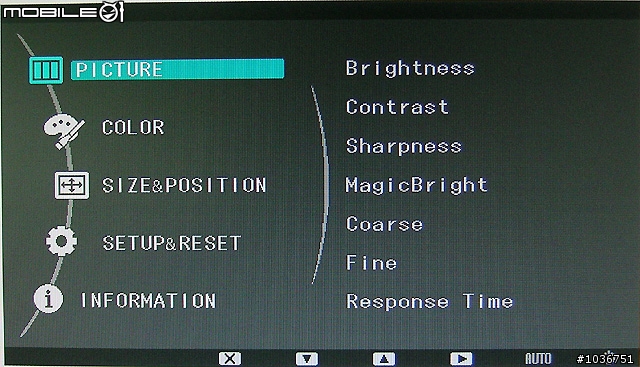

進入PICTURE功能頁面之後,就會看到如下圖的細部功能選項畫面,這裡有五個功能選項是可以直接調整數值的(除了亮度100之外,其他的數值都是預設值狀態)。

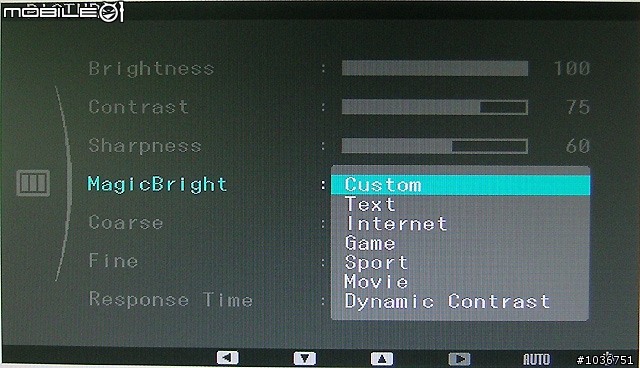

在三星的電腦液晶螢幕上,MagicBright選項應該可以算是必備的功能之一,如下圖所示,選擇之後可以看到有提供七種模式給使用者自行切換。

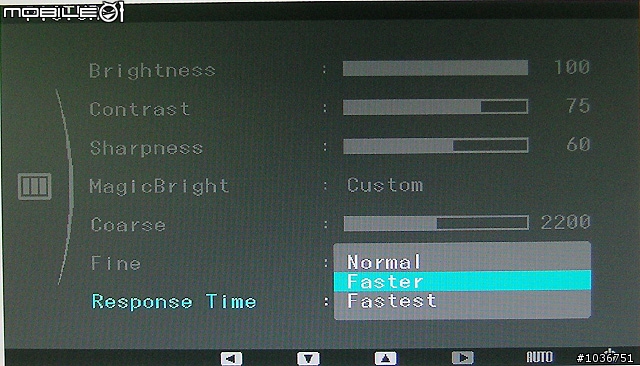

在最下面的Response Time功能選項部分,它的目的是讓液晶螢幕面板的反應時間可以調到比原始的反應時間更快,然後讓圖像的流動更清晰、更自然,這裡提供了三種模式,不過說句實在話,以筆者的木眼來看,2毫秒的面板反應時間已經看不出動態畫面有殘影的感覺,所以這三模式在顯示效果上的差異自然也就分辨不出來囉!

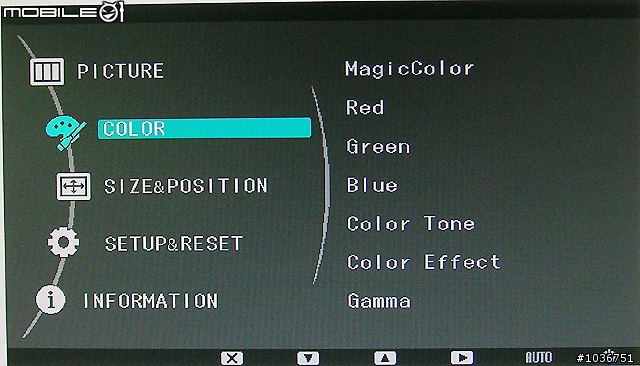

在下圖的COLOR功能頁面中,右半邊一共有七個細部功能選項可以進行設定或是調整。

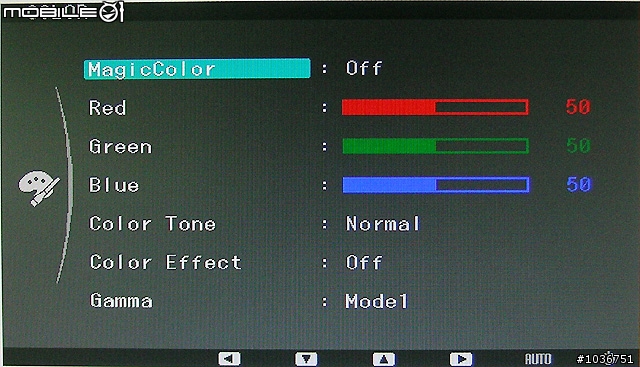

進入到COLOR功能頁面之後,由下圖可以看到這裡的Red、Green、Blue等三原色是可以直接調整數值的功能選項。

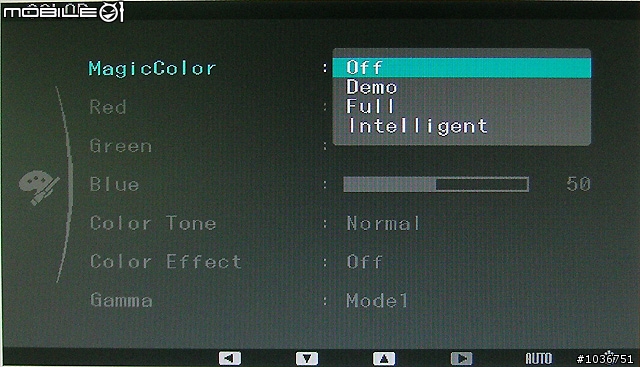

MagicColor也是三星的電腦液晶螢幕在螢幕操作選單中,常常可以看到的功能選項之一,它可以用來改善數位影像並且更清晰地顯示自然色彩,這裡提供四種模式給使用者自行選擇。

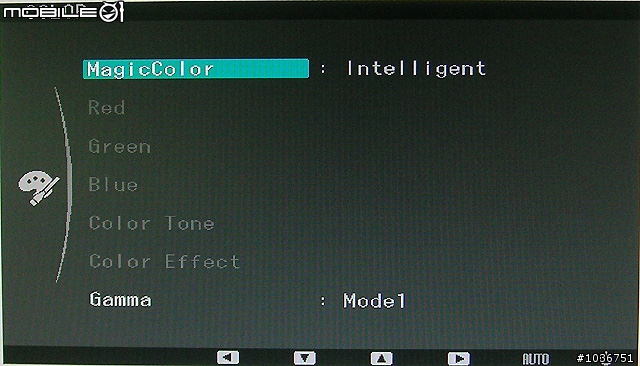

MagicColor中的部分選項例如Intelligent模式,選擇之後某些原本可以進行設定或調整的功能選項,會變成不能進行設定或是調整了。

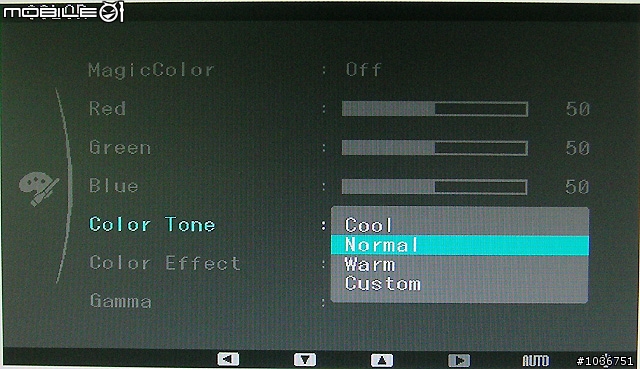

Color Tone功能選項提供的模式也有四個,使用者可以用來調整螢幕的色溫模式。

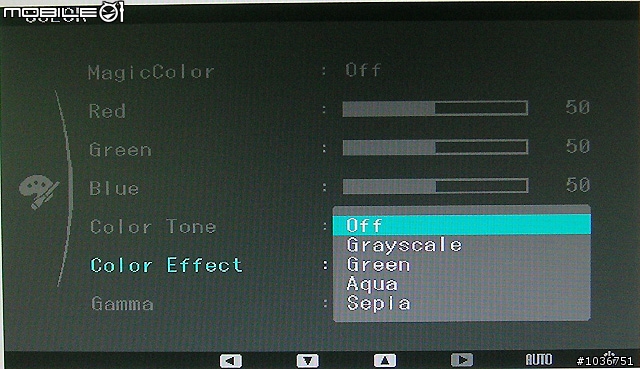

Color Effect功能選項可以用來變更整個螢幕畫面的色彩效果,這裡提供了五種預設的模式,不過這個功能選項在MagicColor的Full以及Intelligent模式中是不能夠使用的。

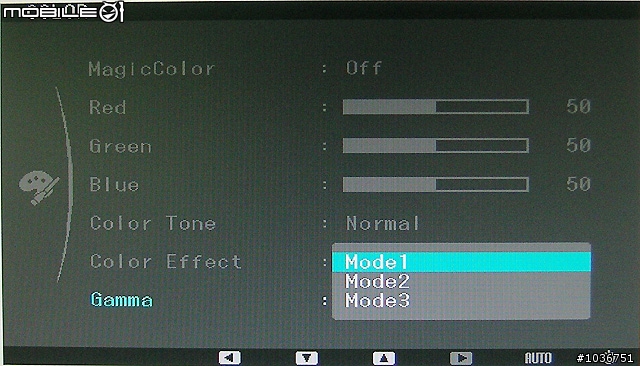

Gamma功能選項中提供了Mode 1、Mode 2以及Mode 3等三種預設的色彩校正功能~

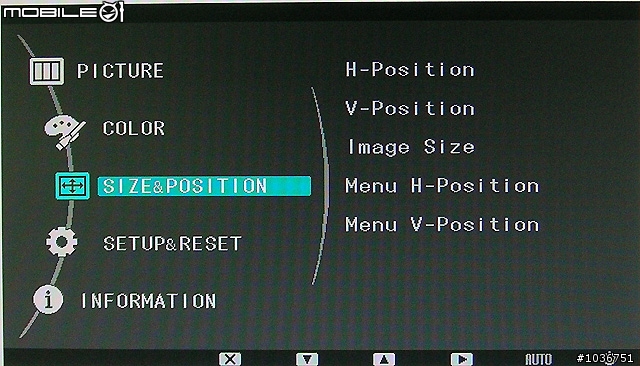

接著看到的是SIZE&POSITION功能頁面,這裡的右半邊提供了五個細部功能選項。

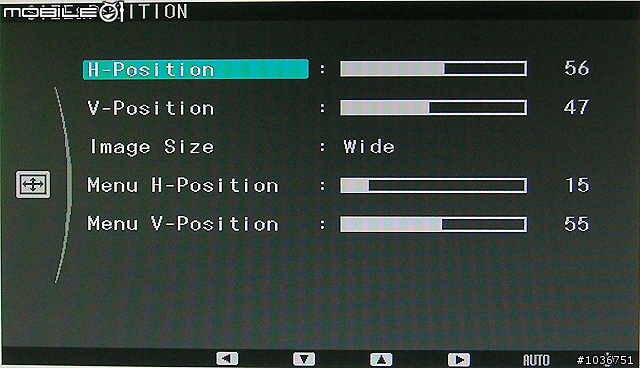

進入到SIZE&POSITION功能頁面中,下圖的最上面兩個功能選項是用來調整螢幕顯示畫面的位置(必須是使用類比視訊輸入訊號才能夠進行調整);而最下面的兩個功能選項則是用來調整螢幕操作選單在顯示畫面上的位置。

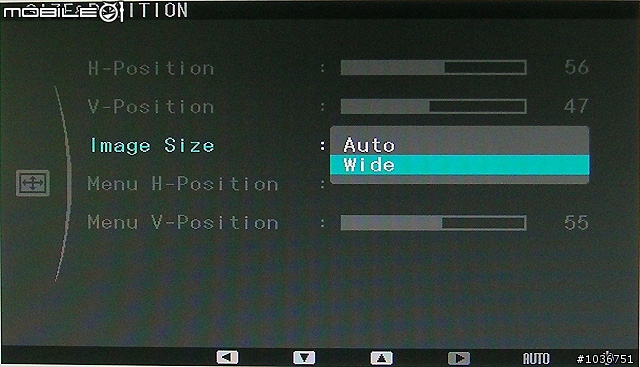

中間的Image Size功能選項則是提供了Auto以及Wide兩種模式,Auto模式會根據輸入訊號的畫面長寬比例來顯示畫面,也就是維持原始畫面的比例;而Wide模式則是不管輸入訊號的畫面長寬比例是哪一種,通通都會強迫變成全螢幕的顯示方式。所以假如使用者想要正常顯示4:3比例的原始畫面的話,就要切換到Auto模式了(預設是Wide模式)。


再來看到的是SETUP&RESET功能頁面,這裡提供的功能選項比較多,所以有上下兩頁。

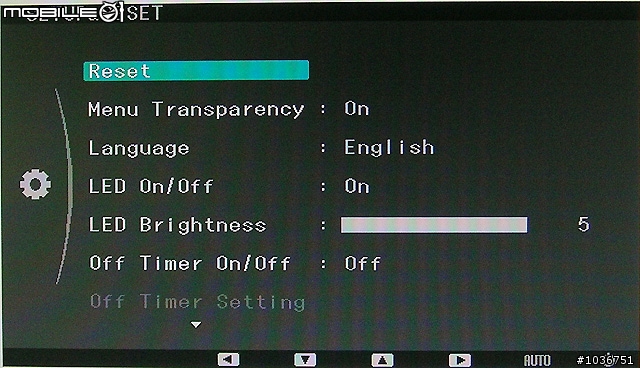

進入到SETUP&RESET功能頁面之後,下圖最上面的"Reset"功能選項可以用來將螢幕操作選單裡面的設定值全部都回復到出廠時的預設值狀態;中間的"LED On/Off"功能選項,是用來設定前面提到過的"星光觸控式按鍵"的燈號是否要一直恆亮,"LED Brightness"則是用來調整燈號的亮度值(最大到5)。

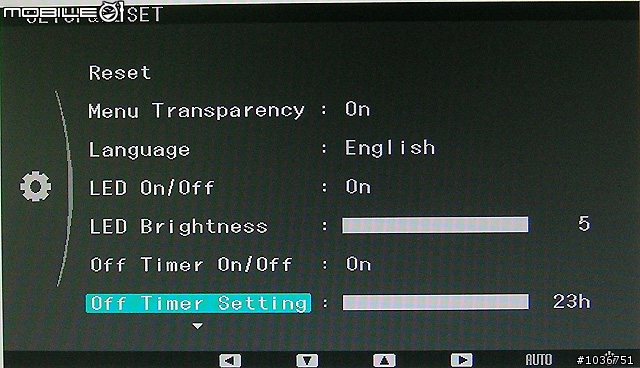

請對照上/下兩張圖,使用者如果將"Off Timer On/Off"功能選項設定為"On"的話,就可以看到下圖最下方的"Off Timer Setting"功能選項可以進行時間的設定了,這兩個選項是用來設定液晶螢幕本身的休眠功能(時間到液晶螢幕就會自動關閉)。

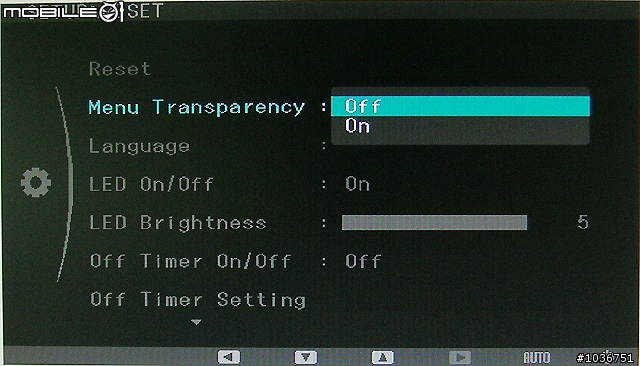

排在上面第二個位置的"Menu Transparency"功能選項,是用來設定螢幕操作選單是否要以半透明的狀態呈現,下圖是選擇Off的效果(預設值是On,請對照上圖)。

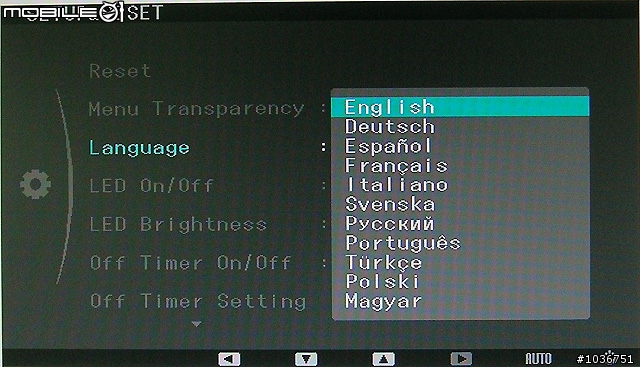

在"Language"功能選項中,由下圖可以看到有提供多國語言的選擇,不過可能因為筆者所拿到的這一台P2770H液晶螢幕是試用機的關係,所以這裡才沒有看到繁體中文的選項,希望廠商在本地正式販售的產品會提供繁體中文的語言介面,讓本地的使用者在操作設定上可以更加地便利。

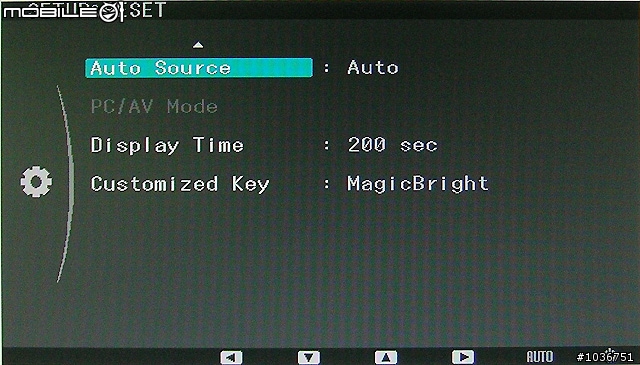

下圖是SETUP&RESET功能頁面的"第二頁"選單,最上面的"Auto Source"功能選項是用來選擇視訊來源是否要讓機器本身自動判斷,或者是使用者自行選擇。第二個"PC/AV Mode"功能選項在使用類比視訊輸入來源的時候是沒有作用的,而當P2770H液晶螢幕連接到電腦時,這個功能選項可以設定成PC模式,在液晶螢幕連接到AV(Audio/Video)裝置的時候,則是可以設定成AV模式(個人認為這兩種模式應該有不同的內部設定值)。

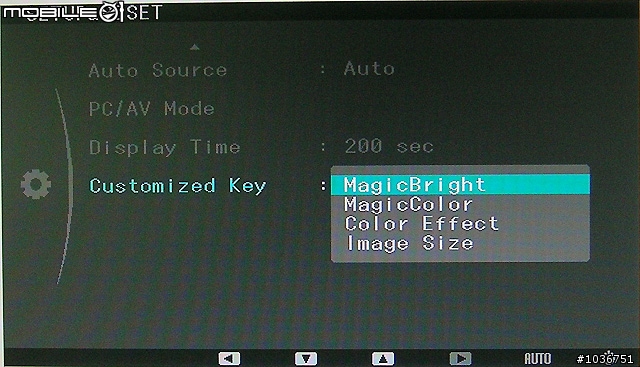

在Customized Key的功能選項中,預設有提供四個功能給使用者自行選擇,這裡可以用來設定開啟螢幕特殊模式選單的快速按鍵是要使用那一種功能。至於"Display Time"功能選項,則是用來設定螢幕操作選單畫面的顯示時間(最多200秒)。

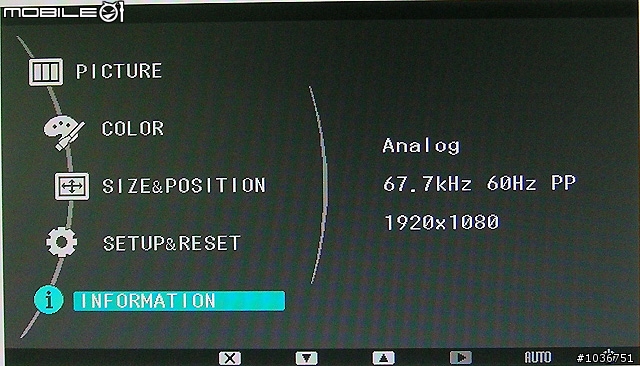

最後看到的是INFORMATION功能頁面,這裡會顯示目前的畫面訊號來源、解析度設定以及螢幕的更新頻率等資訊。



顯示畫質簡單試"看"

看完了這款P2770H液晶螢幕的整體外觀以及螢幕操作選單的各項功能設定之後,緊接著就來試看一下這款液晶螢幕的顯示畫質表現吧!

筆者在這裡除了有使用三張1920 x 1080解析度的圖片來試看P2770H液晶螢幕對於靜態圖片的顯示效果之外,也使用了四部Full HD的電影預告片:"赤壁:決戰天下"、"原子小金剛"、"玩具總動員3"以及"阿凡達"等,來試看一下P2770H液晶螢幕對於動態影片的顯示效果。在這四部電影預告片中,只有"玩具總動員3"是標準1920 x 1080解析度的Full HD影片,而"赤壁:決戰天下"的影片原始解析度是1920 x 816,"原子小金剛"以及"阿凡達"的影片原始解析度都是1920 x 800,所以後面這三部電影預告片在下面的截圖中,都會有畫面比較扁的感覺(因為筆者將上/下黑邊裁掉了)。

註:由於環境燈光以及數位相機本身的關係,拍攝的播放畫面可能會有些微色偏、反光的情形,這點還要請大家多多見諒。另外,以下的測試畫面筆者是將例如MagicBright、MagicColor...等選項設定成Off或是Custom,以避免因機器本身的判定而導致圖片顯示的畫質出現色彩過度飽和或是一些非原始色彩的狀況。


靜態圖片的顯示效果

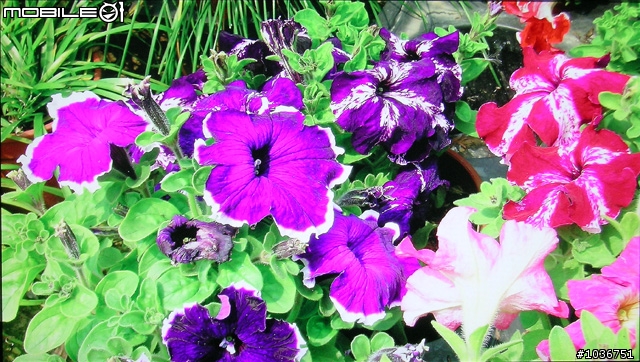

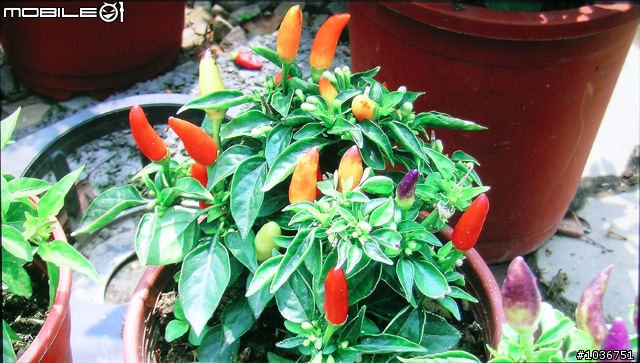

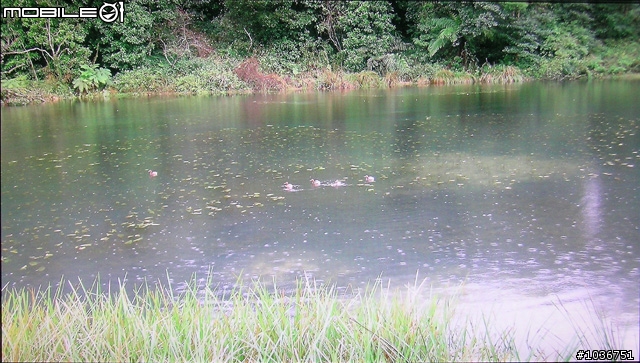

下面三張圖是1920 x 1080解析度的圖片在P2770H液晶螢幕上的實際顯示畫面,實際觀看,個人覺得這三張圖片的各個細節、色彩飽和度...等,P2770H的顯示畫質表現都相當不錯,顏色也都蠻精準的。








動態影片的顯示效果

以下的四部Full HD電影預告片筆者是以Kmplayer軟體來進行播放,實際觀看P2770H的"動態影片"顯示畫面,筆者並沒有看到有任何的畫面延遲狀況發生,而影片畫面的細節、色彩...等,也都顯示得相當清楚。但是個人覺得有一個地方稍稍有點不滿意,那就是液晶螢幕的鏡面邊框實在是有點閃,有時候免不了會產生一些環境燈光或是物件的倒影(筆者在拍照的時候有盡量避開了),如此一來,或多或少就會影響到一點觀賞影片的效果了。

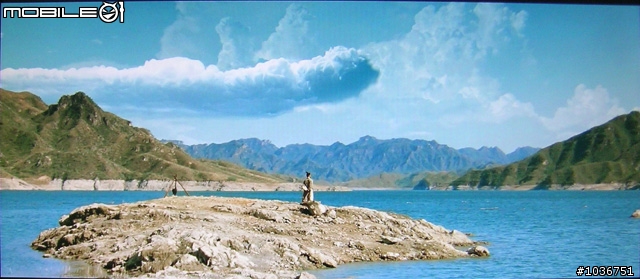

"赤壁:決戰天下"1080p格式電影預告片的實際播放畫面,影片的原始解析度為1920 x 816。

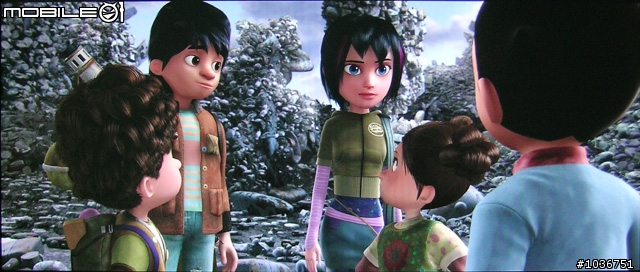

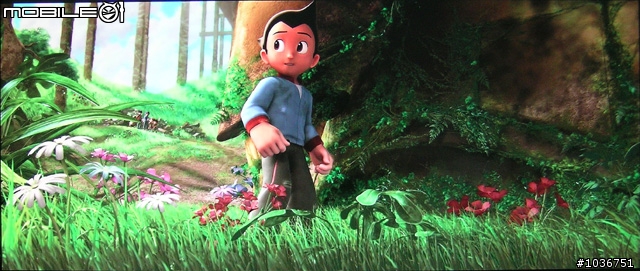

"原子小金剛"1080p格式電影預告片的實際播放畫面,影片的原始解析度為1920 x 800。

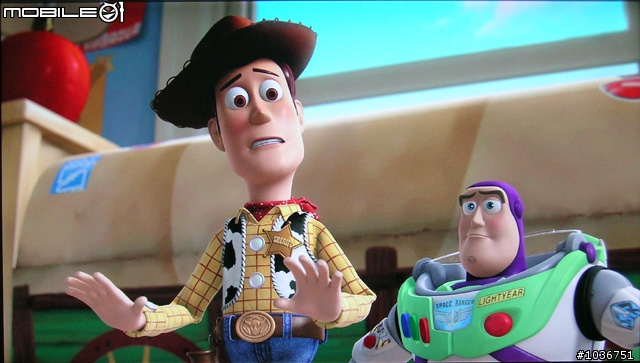

"玩具總動員3"1080p格式電影預告片的實際播放畫面,影片的原始解析度為1920 x 1080。

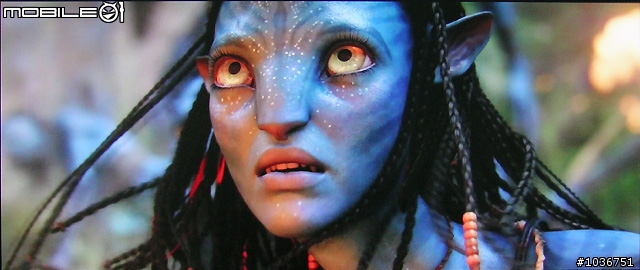

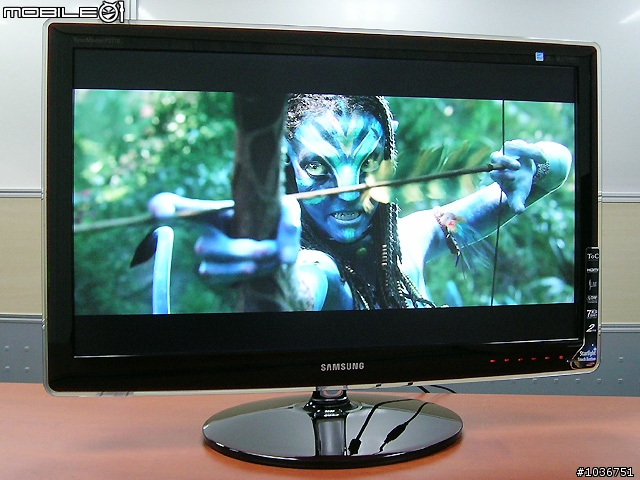

"阿凡達"1080p格式電影預告片的實際播放畫面,影片的原始解析度為1920 x 800。


試用心得

不知道是不是因為平常都是使用20吋液晶螢幕的關係,這款27吋的P2770H液晶螢幕對於筆者來說,還真是有點太大了,不過大尺寸的液晶螢幕拿來看Full HD的影片、玩遊戲,爽度直直升,而且在相同的1920 x 1080標準解析度之下,P2770H液晶螢幕的Windows預設字體、圖示大小也會比一般的22~24吋液晶螢幕大一些,看起來個人是覺得有比較舒服一點。只不過網友們如果有興趣採購這類27吋的大型電腦液晶螢幕的話,個人是建議在座位與電腦液晶螢幕之間的擺放位置上(還有鍵盤、滑鼠),最好是做一下調整,以免因為液晶螢幕太大而產生壓迫的感覺。


另外,這款P2770H液晶螢幕同時提供了HDMI傳輸介面以及3.5mm音效輸出接孔、數位光纖音效輸出介面,這樣只要先將喇叭組接到這款液晶螢幕上面,之後就可以透過一條HDMI傳輸線來連接電腦或是一些影音設備(內部可能需要做一些設定),同時做影像與音效的傳輸,對於筆者來說,這樣的設計還蠻方便的。而在實際的售價部分,目前筆者搜尋到這款P2770H液晶螢幕的網購價格是將近14張小朋友,提供給有興趣的網友們做一下參考。

謝謝大家花時間觀賞!


註:以上各個影片的播放畫面版權皆屬原公司所有。
