德國Power Supply品牌be quiet!近半年在自家的產品線做出兩次的改版
從先前把Straight Power系列升級為Deluxe版本,以非模組化為主,代號為E6
近期也再次更新自家的Straight Power系列,推出模組化版本,代號為E7
所以目前市場上的be quiet! Straight Power系列共有E6與E7兩種版本
消費者要去辨識兩種Straight Power的版本區別,主要是在於產品是否有模組化的設計。

be quiet!的Straight Power E7 CM (Cable Management)此回推出480W、580、680W三種規格
這樣的瓦數範圍應該是屬於多數使用者常會用到的規格,三款都有通過80 Plus銅牌認證
E7 680W在80 Plus網站得到的數據結果,電源負載20/50/100%轉換功率分別為85.84/86.86/83.05%。
以這樣的節能效果還算不錯,銅牌也是目前大多數中高階Power Supply的門檻

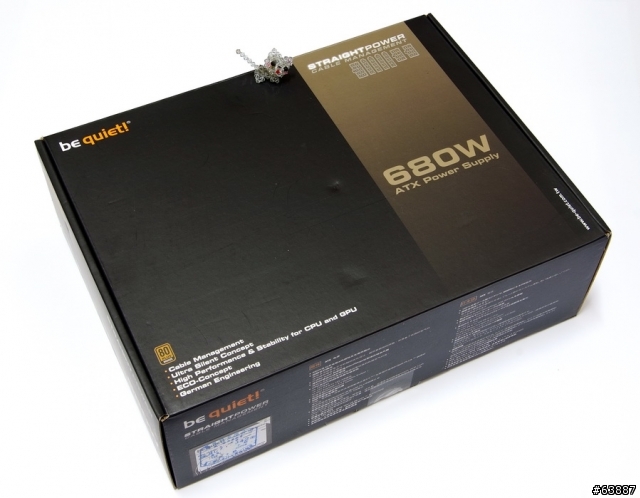

首先看到此篇文章的主角-Straight Power E7 CM 680W
在外包裝上沒有以往的豹形設計,改以簡單的配色來讓外觀更有質感

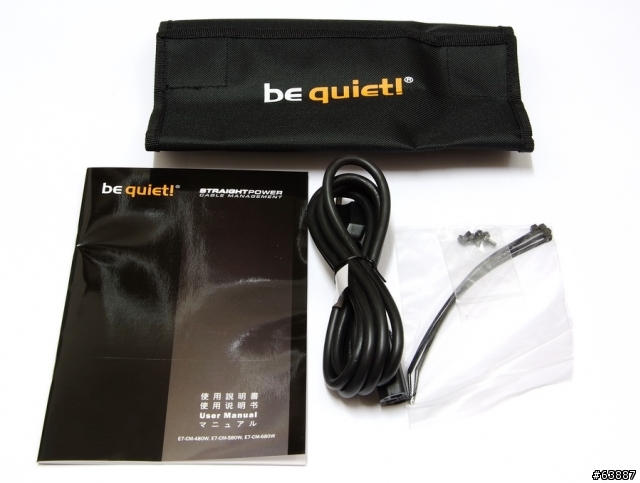

內容物
多國語言簡易說明書、模組化線材收納包、束線帶、固定螺絲、電源線

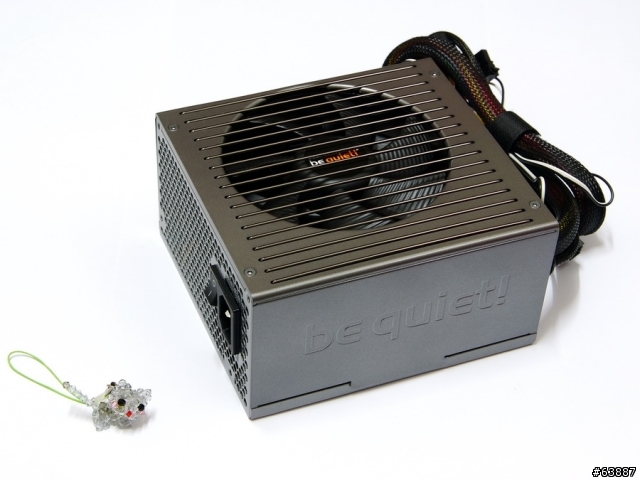

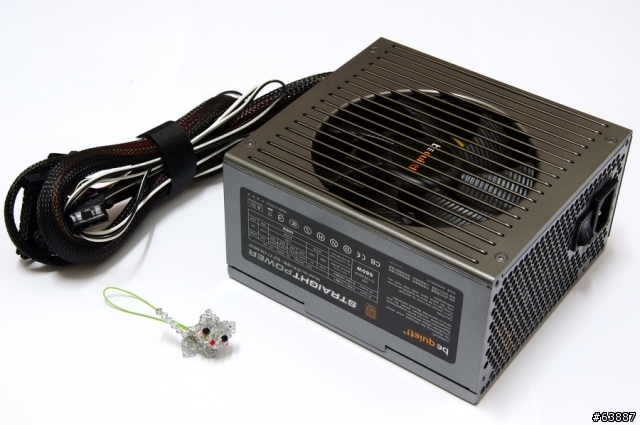

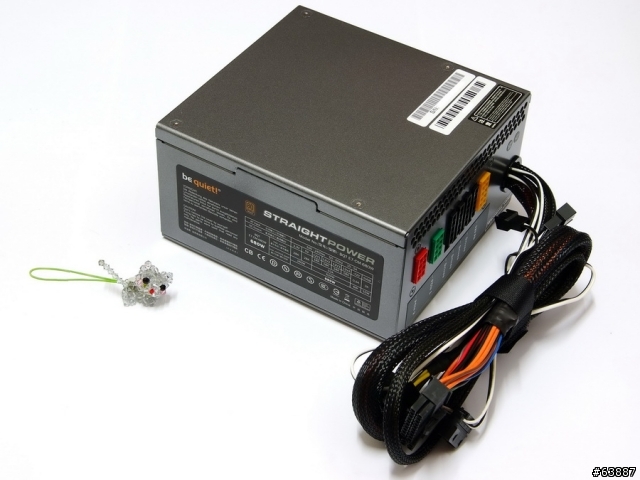

Straight Power E7 680W本體,尺寸160mm X 150mm X 86mm
外殼採用鈦金灰色烤漆,看起來與常見黑色系的Power Supply不同


外殼為防指紋設計,散熱器的外觀也是一大特點

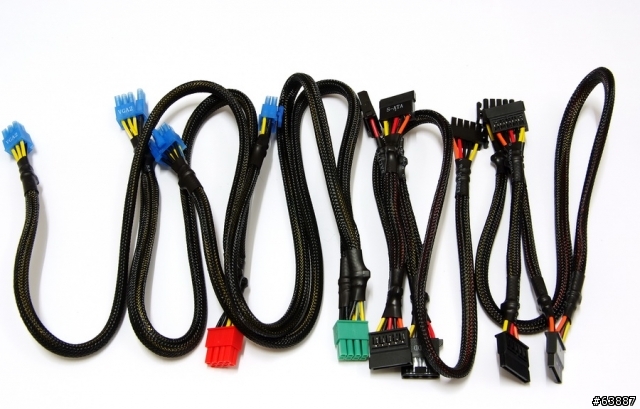

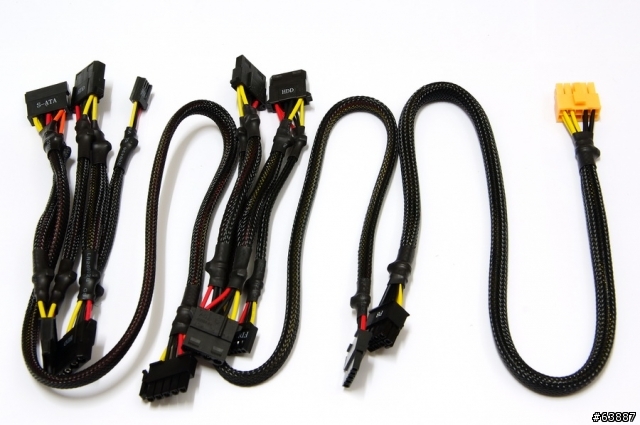

模組化線材
1 X 12V P8
2 X 6 Pin VGA
2 X 6+2 Pin VGA
8 X HDD
7 X SATA
2 X FDD

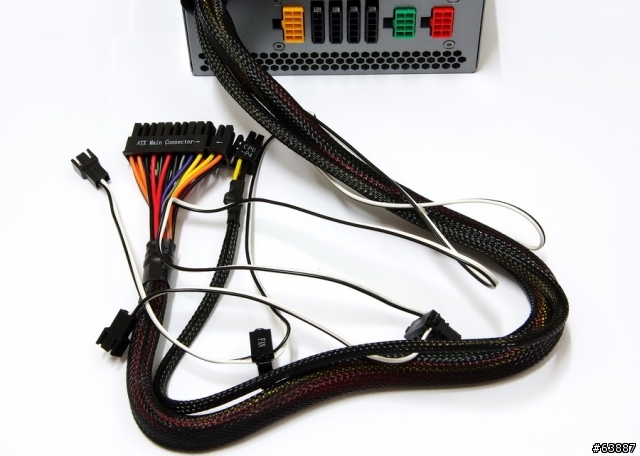

E7 680W延伸出的接頭
1 X 24/20 Pin
1 X 12V P4
2 X Fan connectors

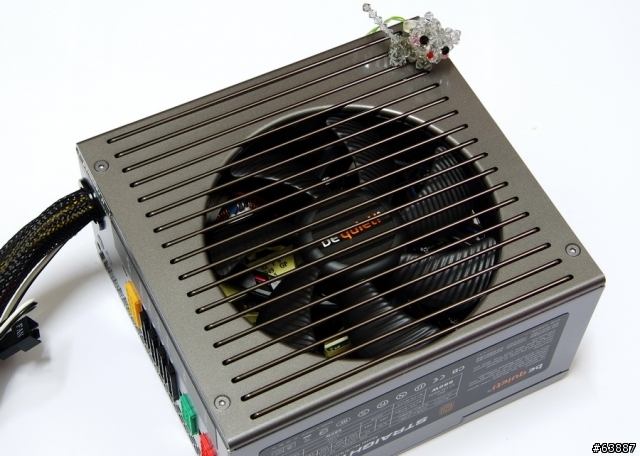

12cm鑽型液壓軸承風扇,上方使用對稱式爵士黑風扇保護架
看起來有些像烤肉架...不過外觀看來還是相當地特殊
並且將自家研發的SilentWings鑚型液壓軸承機殼風扇,導入到E7系列的Power Supply裡
此風扇原廠規格有30萬小時超長壽命及17cBA超靜音設計

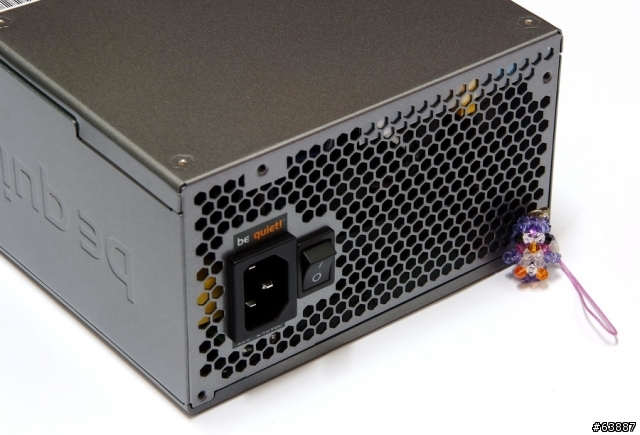

後方設計為常見的蜂巢式散熱孔
Active PFC規格,適用於110~240Vac


模組化線材接孔
每一個接孔都有標示貼紙,讓使用者更清楚各種線材的功能
外殼最下方也有三排的蜂巢式散熱孔設計

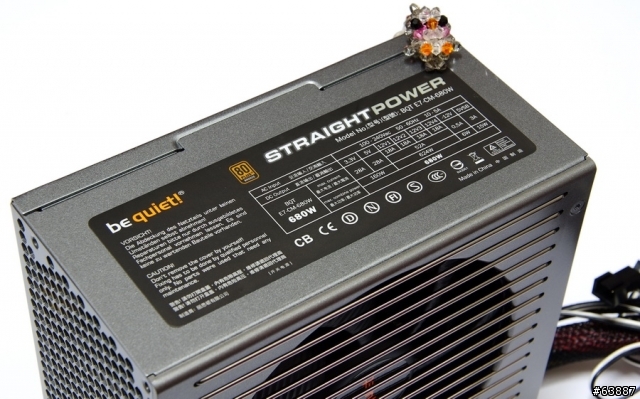

Straight Power E7 CM 680W產品規格,產品代號為BQT E7-CM-680W
+12V共有4路,總共52A,最高可達624W

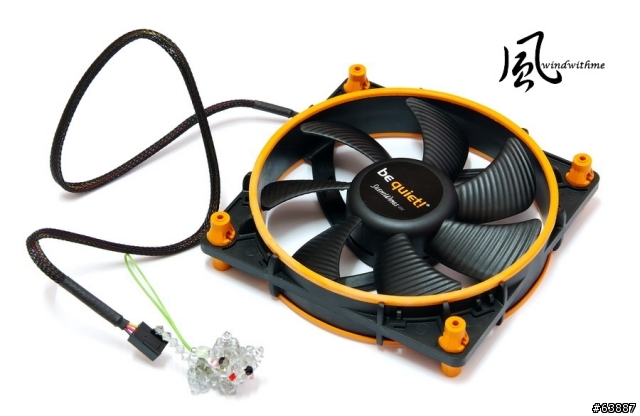

E7系列內部搭配的風扇,be quiet!獨家設計的機殼風扇-SilentWings鑽型液壓承軸風扇

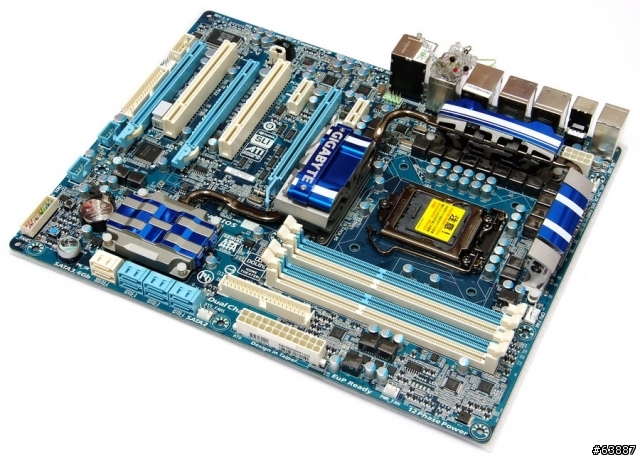

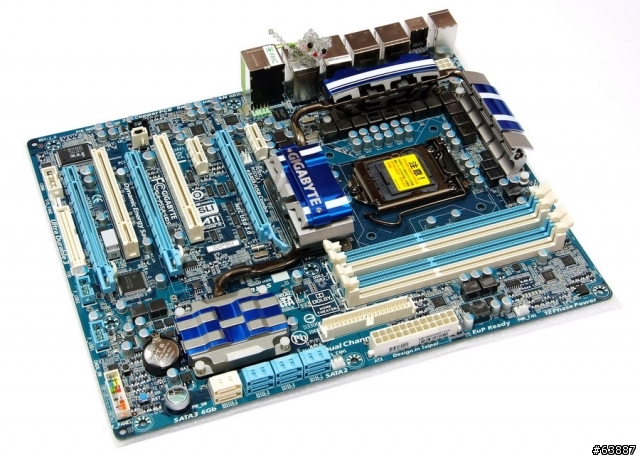

測試的主機板使用GIGABYTE P55A-UD5,在LGA 1156中屬於中高階的規格
近期的Power Supply使用經驗讓我覺得LGA 1156在超頻時高時脈下,所耗的12V電力相當地高。


UD5內建USB 3.0與SATA3最新的MB技術規格

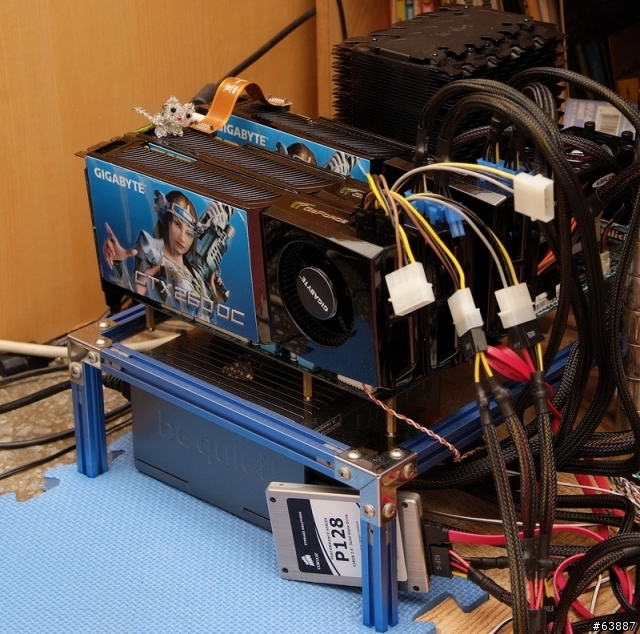

測試平台
CPU: Intel Core i7-870
MB: GIGABYTE P55A-UD5
DRAM: CORSAIR DOMINATOR-GT CMG4GX3M2A2000C8
VGA: GIGABYTE GTX260 OC SLI
HD: CORSAIR CMFSSD-128GBG2D RAID0
POWER: be quiet! Straight Power E7 CM 680W
Cooler: Tuniq Tower 120 Extreme
OS: Windows7 Ultimate 64bit

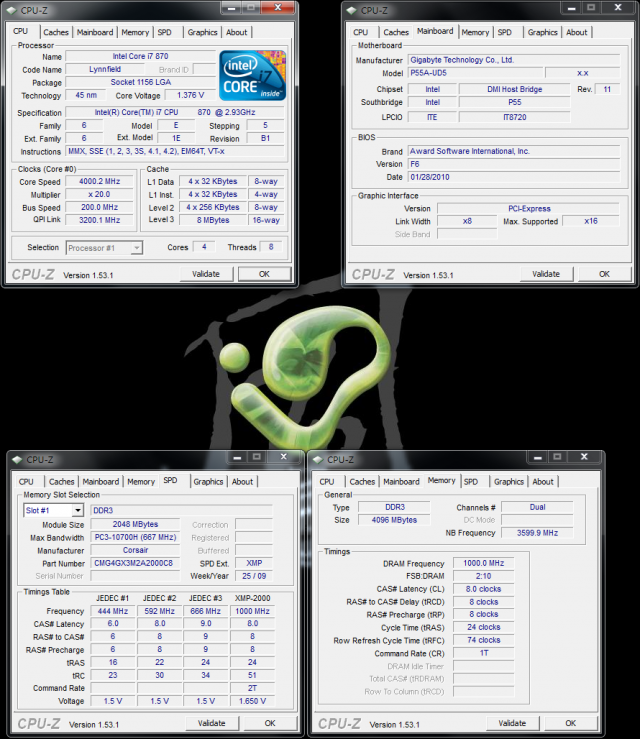

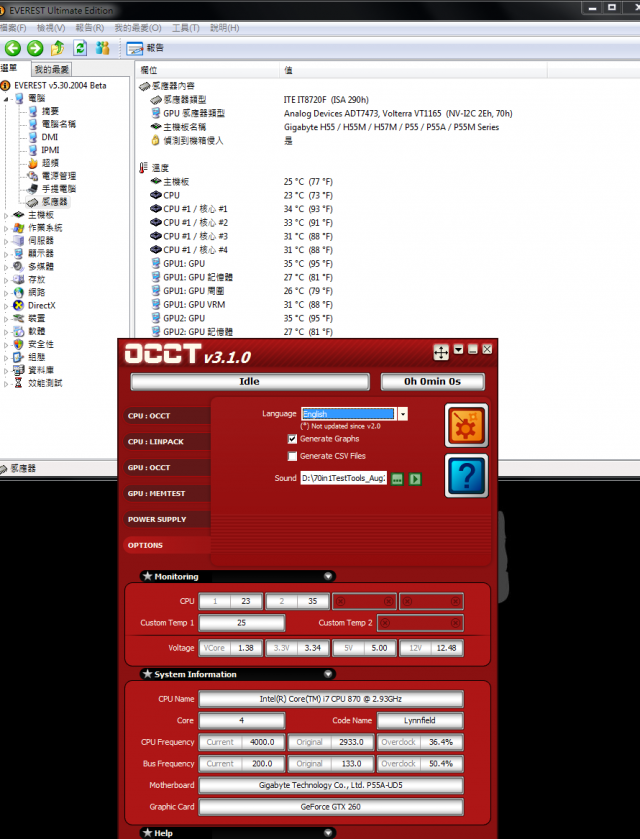

OS系統設定值
CPU 200 X 20 => 4000Mhz
DARM DDR3 2000 CL8 8-8-24 1T


OCCT V3.1.0
POWER SUPPLY模式,Shader Complexity 8


以上為此篇測試的規格平台,為了顯示測試過程中耗電狀況
耗電量部份個人採用Power Angle測量為數據參考


進入OS系統桌面下 - 225~226W


主動式功率因數PF - 0.97~0.98


執行OCCT中Power Supply測試項目

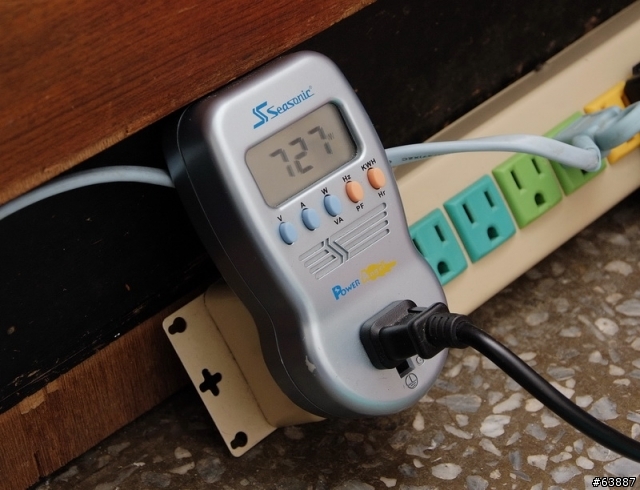

i7-870 OC 4GHz,四核實體加四核HT模擬滿載加上GTX260 SLI 2WAY與一款GTX260物理加速 - 681~727W。

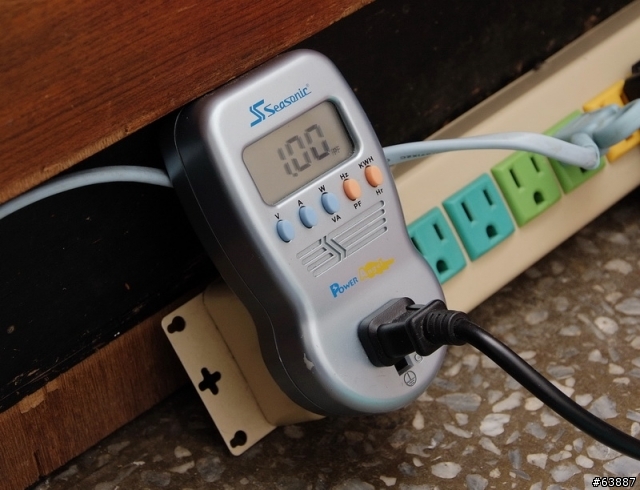

主動式功率因數PF - 0.99~1.00


Power Angle測的數據僅供參考使用,只是能測出大約耗電量值,而非十分精準的數據
測試中雖然無法使用3WAY SLI達到最高的3D效能,使系統全速滿載測試
但過程中最高可達到727W耗電量的數據,也可以算是680W規格中高負載的測試。


OCCT測試結果

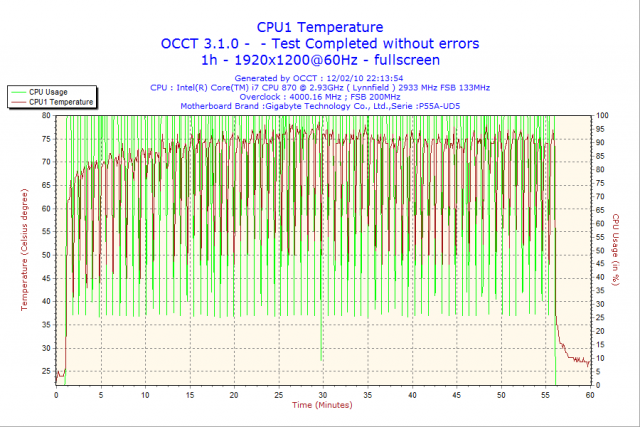

CPU溫度變化

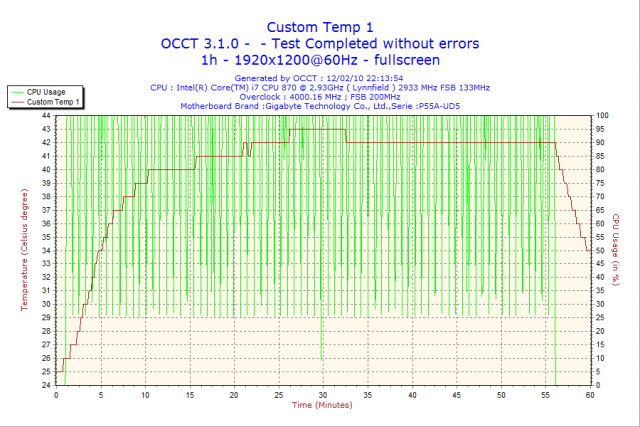

系統溫度變化

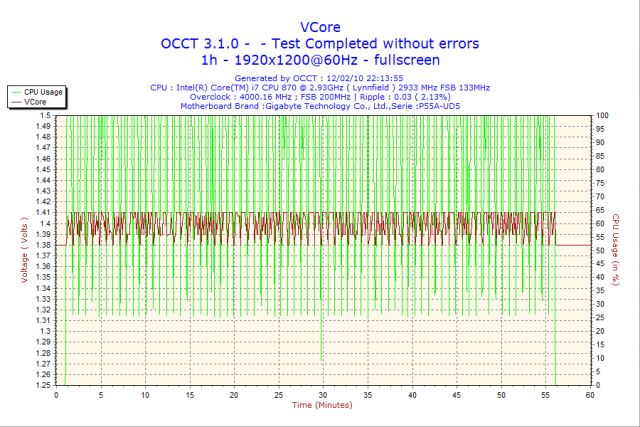

CPU電壓變化
待機時約1.38V,全速運作時幾乎都在1.38~1.41V波動
CPU電壓跳動範圍部份與主機板的電壓特性關係較大

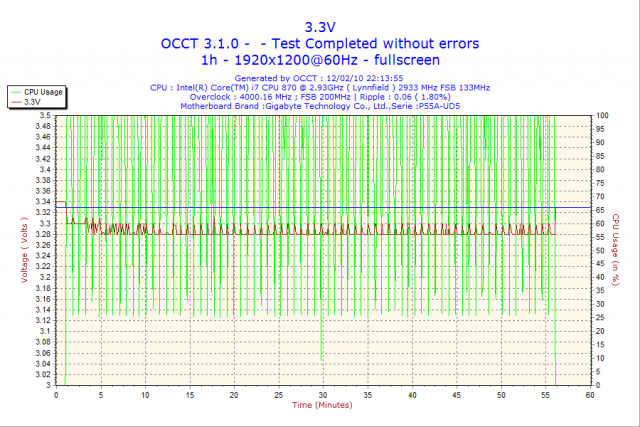

3.3V
最高時3.34V,測試中大多在3.28~3.3V跳動,電壓跳動範圍在1.80%左右

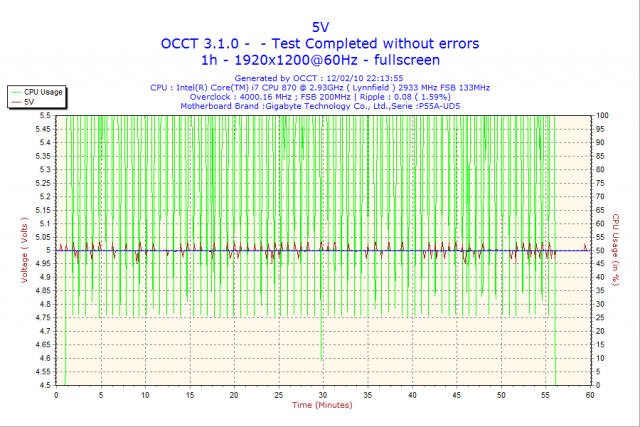

5V
大約落在4.95~5.03V,電壓跳動範圍在1.59%左右

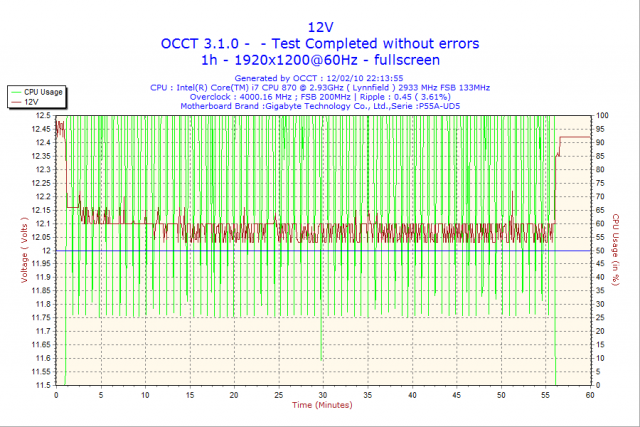

12V
最高時12.48V,測試中大多在12.03~12.10V跳動,電壓跳動範圍在3.60%左右


Straight Power E7 680W在3.3V、12V的電壓跳動落差約只有1.8%以下,這兩個電壓數據的表現還不錯
12V在OCCT運作10分鐘後開始波動變大,大約落差在3.60%,是測試中波動比較大的電壓
在Intel規範容許落差+-5%的規格中,算是在可容許的電壓範圍內,另外測出來的12V電壓值也不代表實際電壓值。

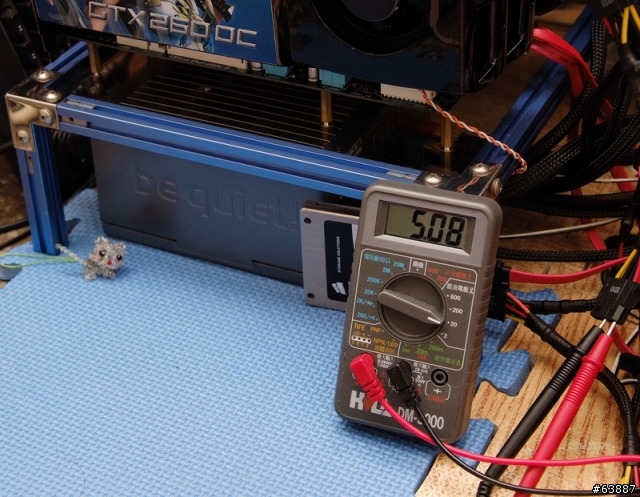

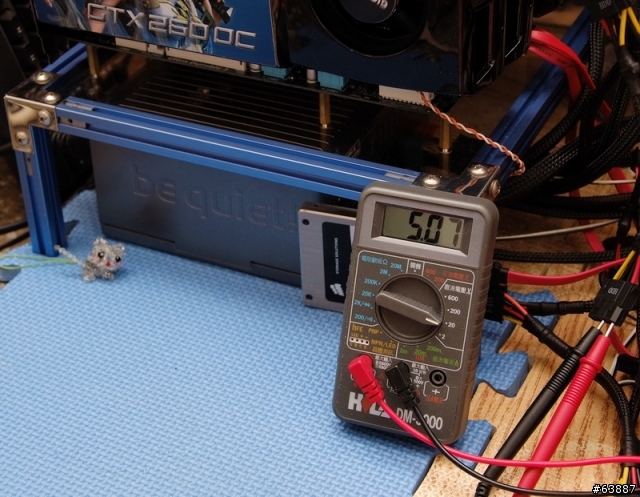

最後是使用比較精準的電表測量
待機時
5V測出來為5.07V,比起主機板測出來的5V還要高一些


OCCT全速運作時
電壓範圍5.07~5.09V,電壓數據在全速時幾乎與待機落差不大


待機時
12V測出來為12.13V,比起主機板測出來的12.43V還要低一些

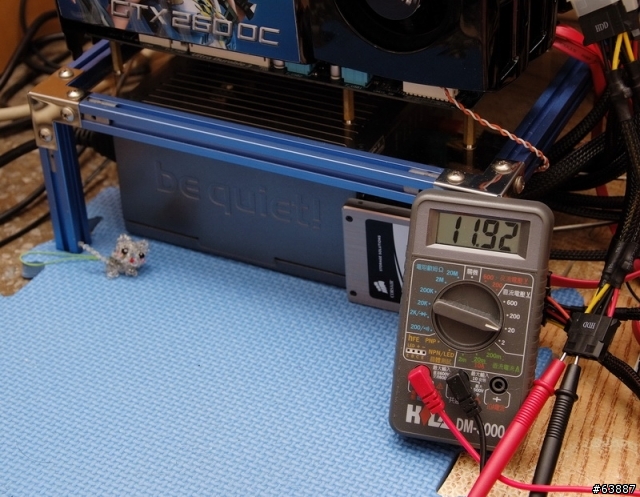

OCCT全速運作時
電壓範圍11.92~11.93V,電壓在全速時降到比待機時低0.20V


使用較精細的電表來測量電壓狀態,在全速的測試中看到5V電壓波動為0.02V,在12V則是0.20V。
兩個電壓值的表現都比使用OCCT搭配MB測量出來的跳動結果還要好
尤其是12V的電壓波動在OCCT上是3.60%,在電表上卻只有1.60%,明顯較強許多


be quiet! Straight Power E7 CM 680W 使用心得總結
優點
1.新版的Straight Power E7外包裝更加美觀
2.獨特的外殼烤漆與風扇保護架
3.通過80Plus高效率節能銅牌認證,也具備Active PFC規格
4.使用全日系長效電容,散熱風扇只有17dBA的噪音值
5.原廠在台灣提供五年保固、540天故障免費換新、3年到府免費收送


缺點
1.12V的波動範圍可以有再加強的空間
2.12V若改為單路設計會更佳



效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★★☆
性價比 ★★★★★★★★☆☆

第一眼看到Straight Power E7就覺得是相當特殊的產品
它的外觀與散熱風扇設計都與一般印象中的Power Supply產品不一樣
在許多小地方也有其特色而不同於其他品牌的設計,像是外接風扇接頭,可以讓系統更加安靜。
或是雙面都有蜂巢式散熱孔、防括外殼R角導弧設計,避免使用者安裝時發生碰傷的狀況

實際上機測試中,在待機與全速時的風扇都相當安靜,沒有聽到明顯的噪音發出
機體的溫度也控制得不錯,高負載下用手去摸的溫度大約是45~50度左右
電壓方面在3.3V、5V的穩定較高,但12V的表現就波動有點大
使用電表測量後,雖然電壓跳動縮小50%以上,但覺得應該可以再表現得更好一點才是。

be quiet! Straight Power E7 680W目前在市場價位大約是5990元,折合美金約186元
比起其他大廠的700W產品來看,E7 680W這個市場售價算是不高也不低
雖然be quiet!在Power Supply產品上品質與用料都有不錯的水準,但個人認為價格若能再降低一點會更優。
至少可以讓對E7有興趣的消費者,更容易在預算內選購此款最新Power Supply產品 :)
