這是冒著毀掉一顆Summit的風險, 拆機加裝藍芽模組. 此乃高危險動作, 如果有小孩在旁, 請警告不要任意模仿

這是拆機前的照片留念, 也許這是它的遺照?

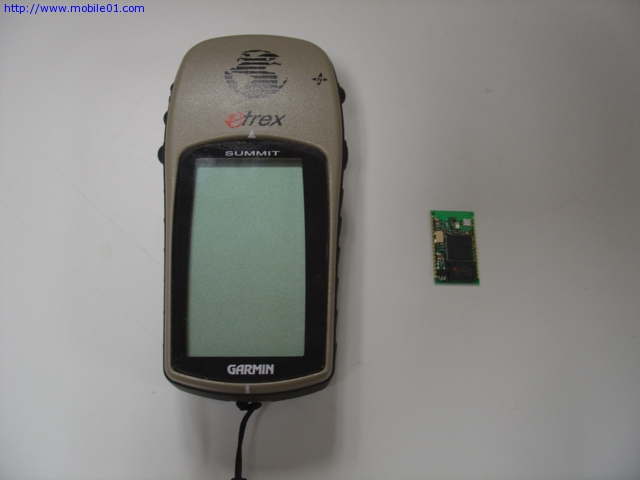

左邊是 Summit, 右邊是要裝進去的藍芽模組

拆開外層黑橡膠, 裡面有兩層膠條

果來是 IPX7防水級

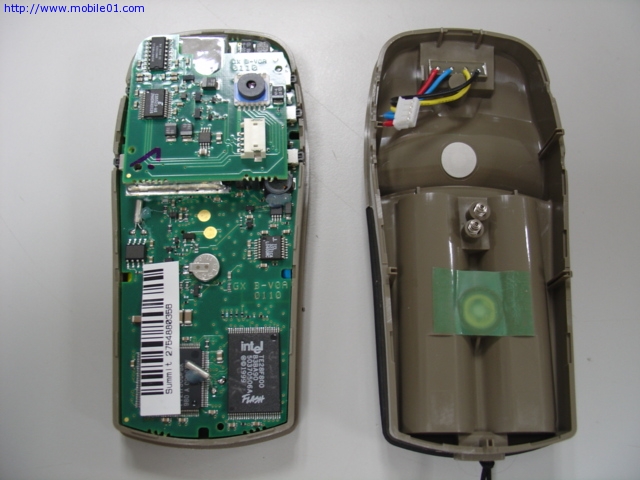

拆殼蓋卡損後就見到內臟, 喔不是, 是基版

Summit 有氣壓與電子羅盤, 靠上方那塊應該就是它了

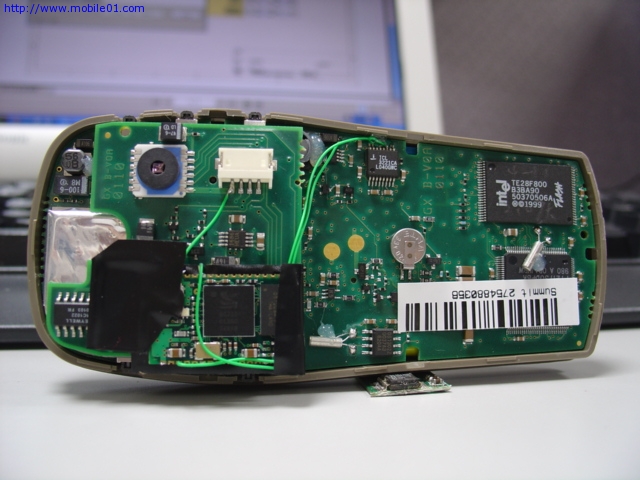

把藍芽板貼在上板, 把線接上

只要接電源+3V, GND, TX 到電路板上就完成. 不過要知道哪隻是TX要猜一猜

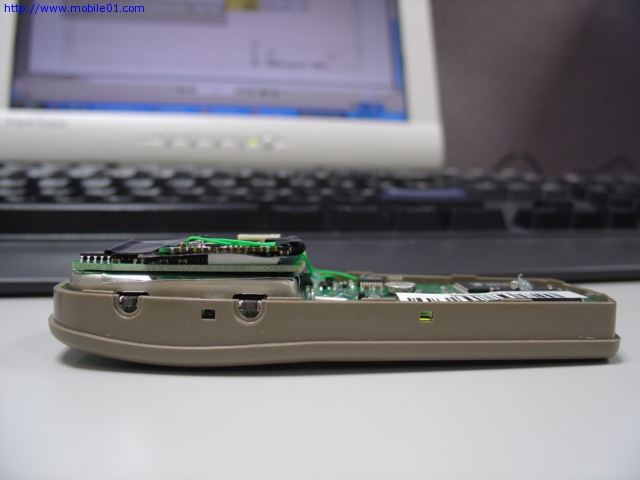

這是側邊高度照片

由這張照片可知藍芽模組很小很薄, 當然還有更小的, 可惜我搞不到.

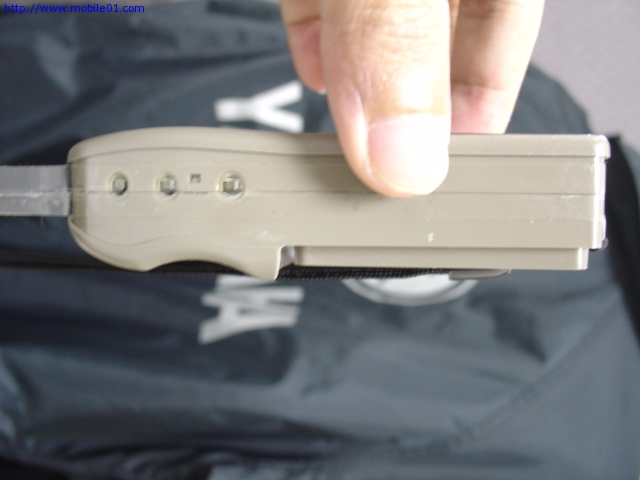

最後組合起來, 完成改裝

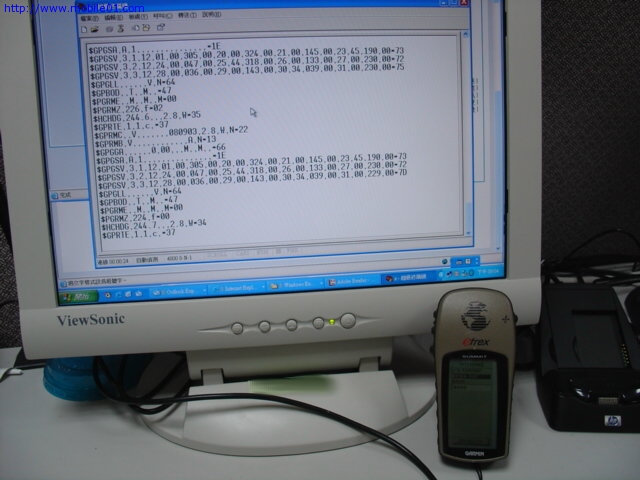

用我NB上的藍芽測試, 成功傳輸. 改裝完成

聽說網路上有人在改裝etrex系列, 就這樣把兩千元賺起來. 嘿嘿~
(PS. 請不要PM給我要求改裝服務, 謝謝)

藍芽模組, 與廠商聯絡先定了20組, 價錢1100元(100元捐網站基金), 有興趣的人請出聲. 我會將會請蔣大作購物車...我將會公佈模組詳細的接法

有關藍芽模組的詳細介紹如下:

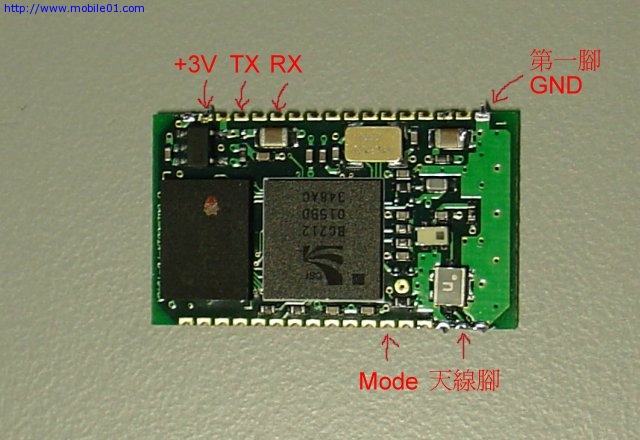

兩邊各有17Pin, 總共34Pin. 第一腳有標示

1=Gnd
3=Gnd
12=RX, 由主控端送出, 接 GPS NMEA IN
14=TX, 送到主控端, 接 GPS NMEA OUT
16=VDD, 一般 +3.3V 但是測試到 2.8V還能動
17=GND
29=Mode, 切換 Baud Rate, 必須接High(16pin)
32=GND
33=ANT, 天線
34=GND

RX, TX (雙向) 這兩個TTL輸出入. 並非 RS-232位準. 請勿直接接到RS-232接點
我只接TX的原因是 GPS一般只需要這個信號, 如果接上 RX 會導致原來 GPS上的 RS-232接頭失效. TX 我接 ICL3221的 11腳 (可用示波器確認)
電源, 就找板子上有大的電源濾波電容, 找+3V接上就可以
整個板子連線中的耗電約在37mA

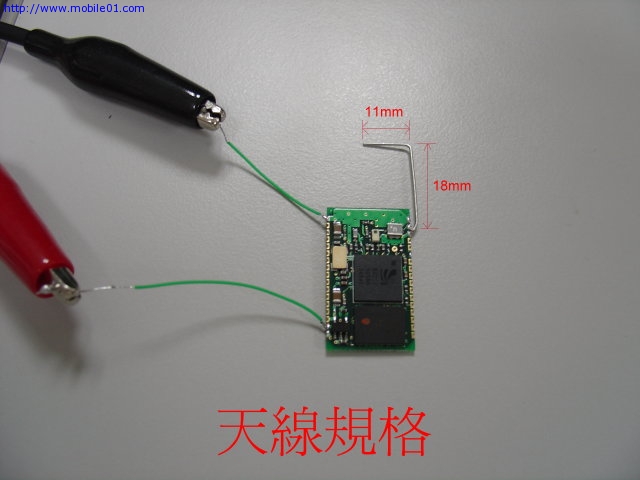

天線可自行用個硬銅線(找有包皮的比較不會短路)

這個是參考做法, 如果有其他方法也可以試試看, 也許距離會更長

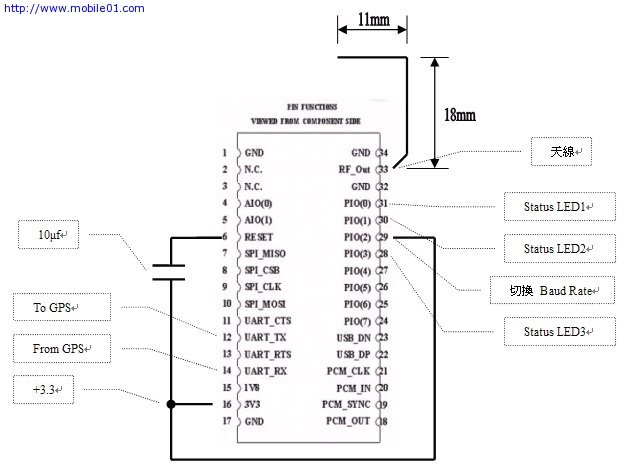

更新後的說明~請注意RESET部分有加一個電容確保RESET時間夠長
