近期在市場上看到的Power Supply產品,大多圍繞在一種產品規格的競爭上
也就是各家Power Supply廠都爭相要去認證的80 Plus規格
簡單來說就是轉換功率的高低規格,可以透過產品設計讓Power Supply轉換效率更高
更可以讓Power Supply的產品標榜能更有效地運用電力以及更節能的特色

80 Plus認證門檻就是轉換功率達到80%以上,再以負載率高低時的轉換效率來分級
最入門的80 Plus認證就是在電源負載在20/50/100%的轉換功率都有達到80%
最高階為80 Plus中的金牌認證,電源負載在20/50/100%的轉換功率分別要87/90/87%
不過目前通過金牌認證的產品,在市面上並不常見,設計與用料都要優秀之外,重點在於金牌產品良率並不高

此回的主角是Seasonic的最新X-SERIES產品線,規格上目前有650與750W兩個版本
兩款X-SERIES都通過80 Plus金牌認證,主要是高階高品質的Power Supply產品路線

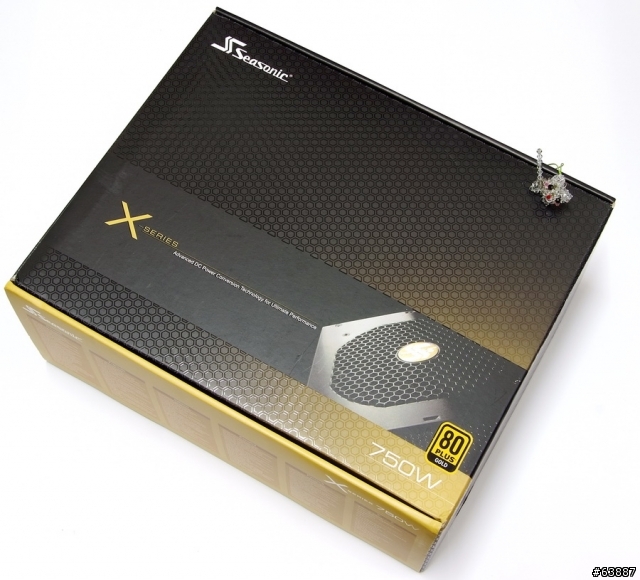

產品的外包裝使用簡約的設計風格,但是上面的80 Plus Gold標誌想讓人不注意到也很困難

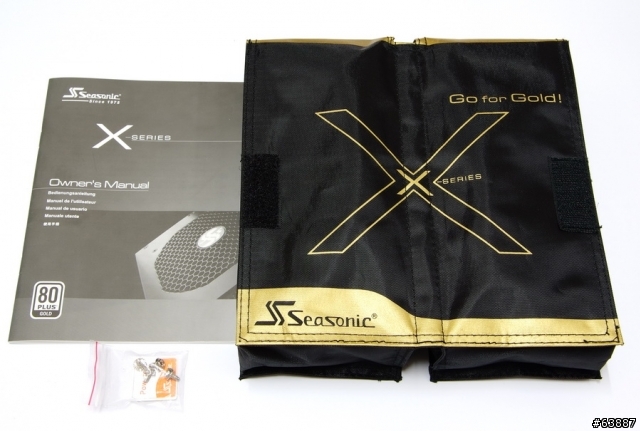

內附的配件,左邊是使用說明書,右邊是線材的收納包,下方是固定螺絲與品牌貼紙
收納包為兩邊都有袋子的設計,比較不同於其他品牌收納包,上面也有強調產品特性的Logo

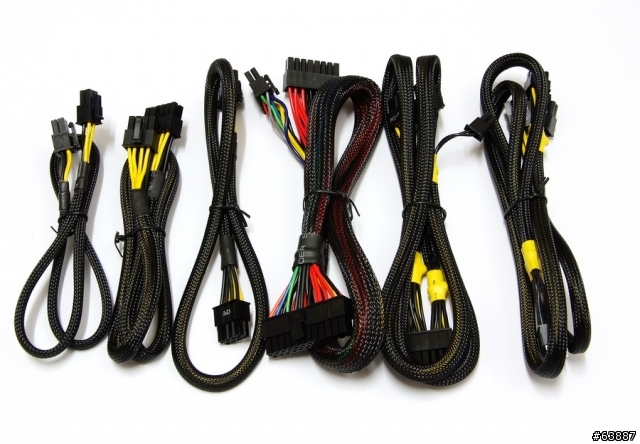

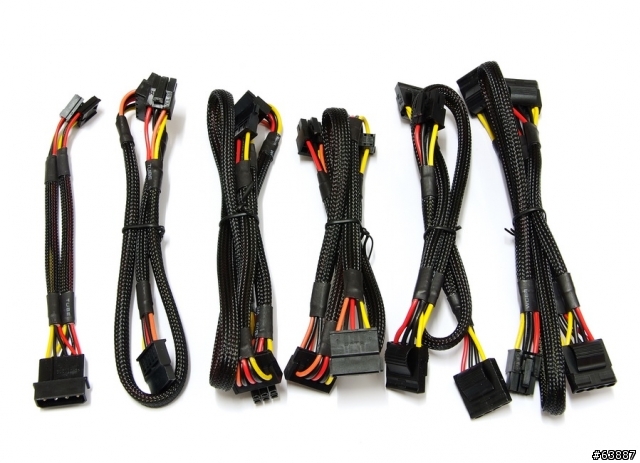

模組化線材
1 X 20/24 Pin
1 X 4 Pin
2 X 8 Pin
4 X PCIE 6+2 Pin


8 X SATA
8 X 4 Pin
2 X Floppy

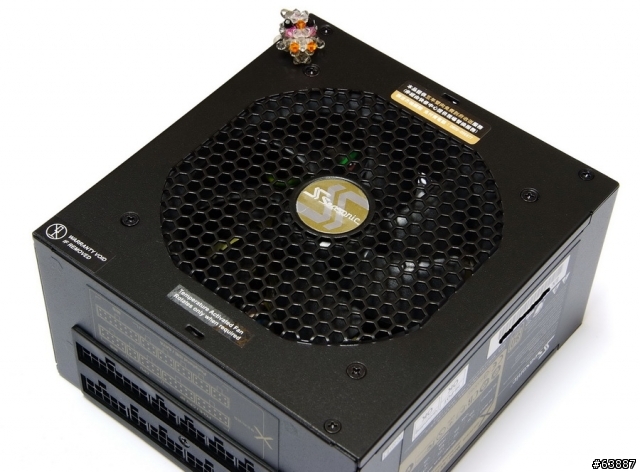

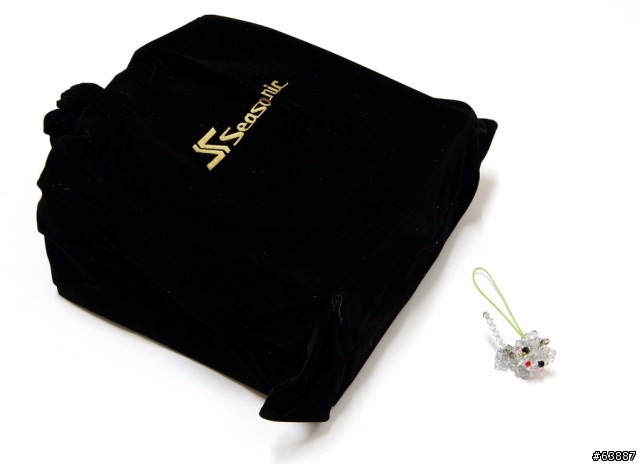

X-SERIES 750W主體使用絨毛布袋包裝,上面印著燙金的Seasonic字體

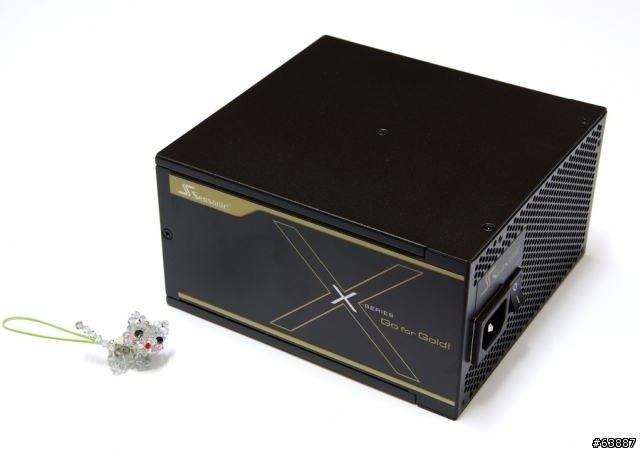

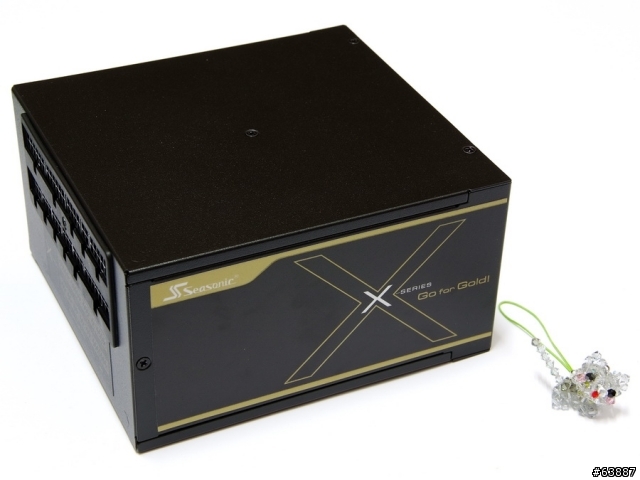

外殼採用低調黑色系搭配上霧面烤漆,質感不錯


後方設計為市面上常見的蜂巢式散熱孔

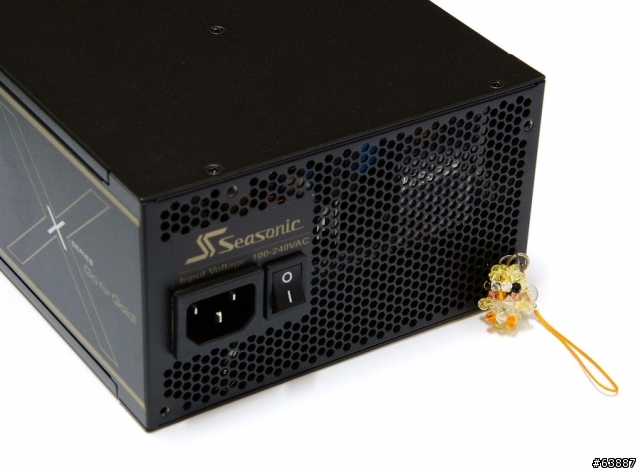

Active PFC規格,標明適用110~240VAC

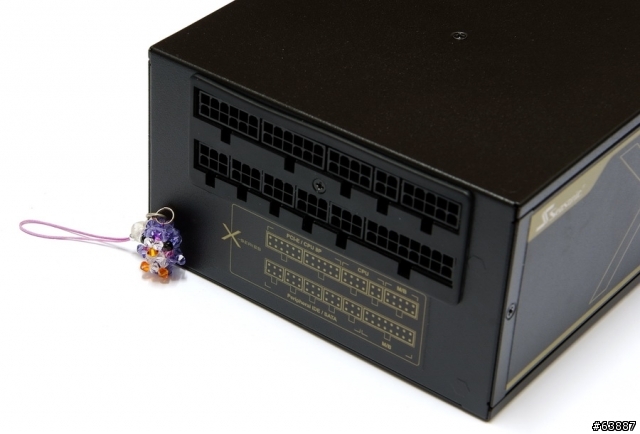

模組化線材接孔,有明確的規格貼紙,讓使用者更清楚如何安裝與其功用
X-SERIES 750W連MB上需要安裝的24/8 Pin都使用模組化設計,這方面是比較少見的設計


散熱風扇尺寸為12 X 12 cm
使用海韻的Hybrid Silent Fan Control技術,以溫控的方式運用無響、靜音及散熱三種模式
在低負載20%以下時風扇並不會轉動,會形成完全沒有聲音的Power Supply
靜音模式是負載在20~50%時,風扇開始運轉,產生的聲音大小為16dBA

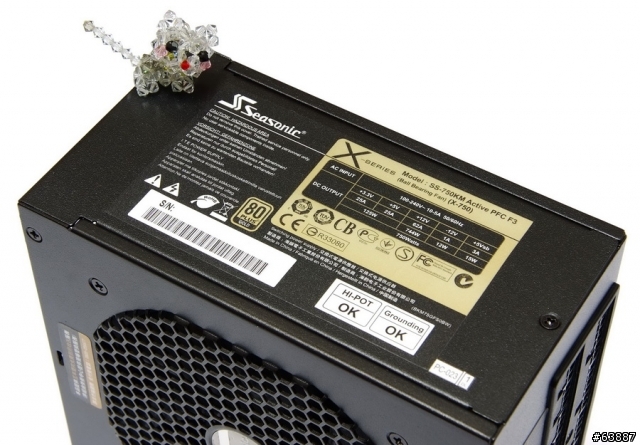

產品規格表
代號為SS-750KM Active PFC F3
+12V只有1路,總共62A,最高可達744W

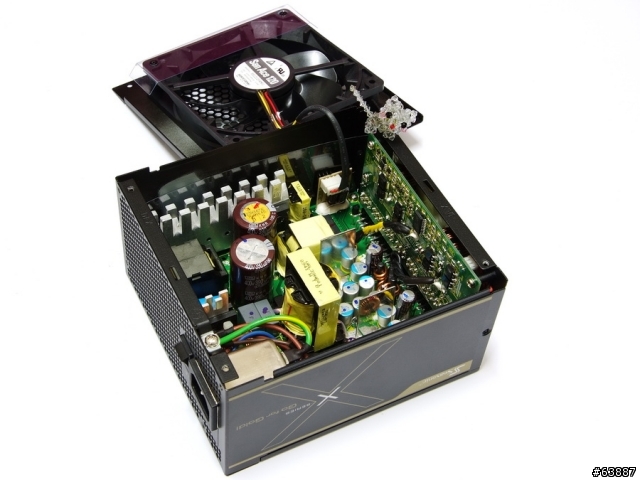

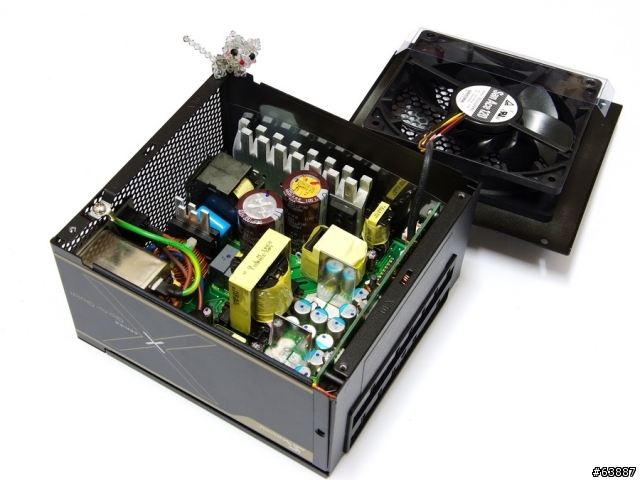

拆開內部一覽

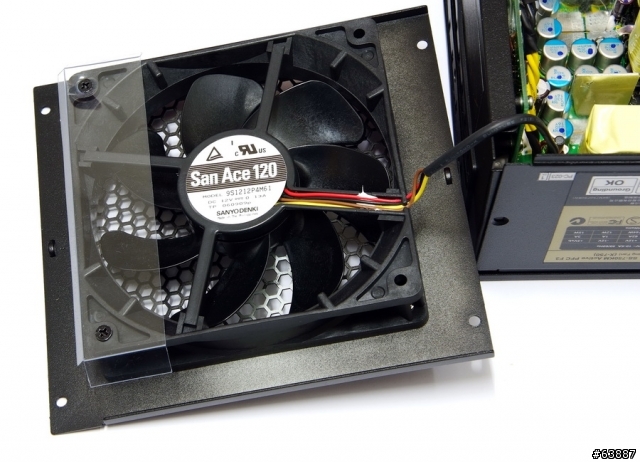

風扇品牌使用SANYODENKI的9S1212P4M61靜音風扇

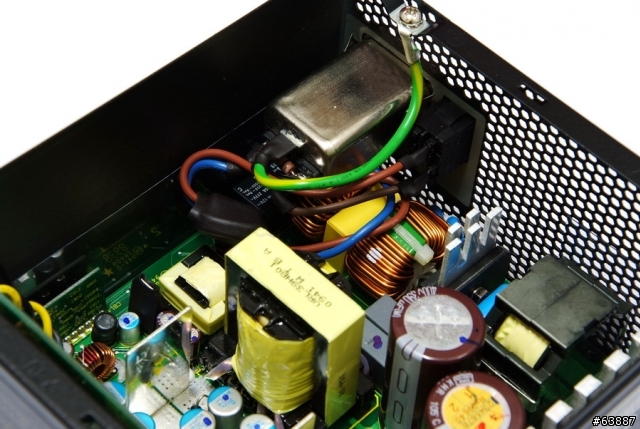

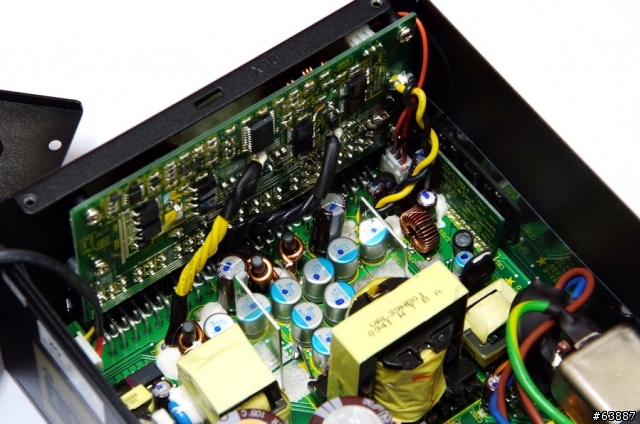

鳥瞰整個內部構造

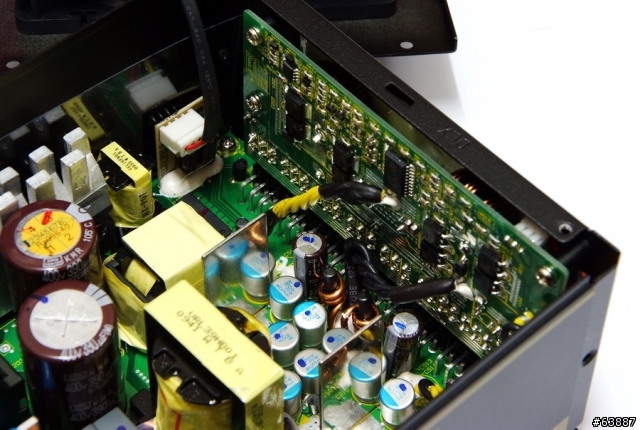

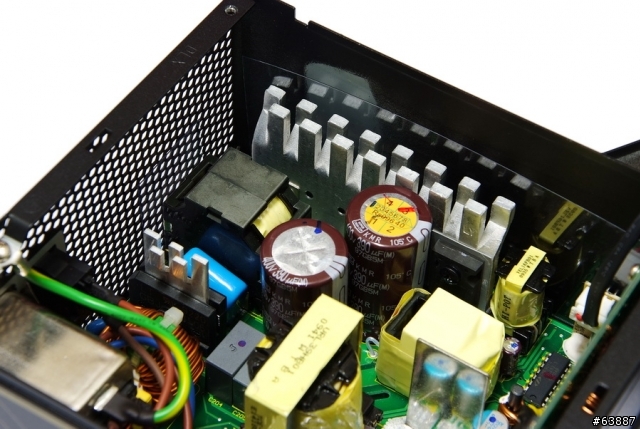

使用鋁質固態電容與日系電容加強產品的穩定性與耐用度






雙面板PCB設計

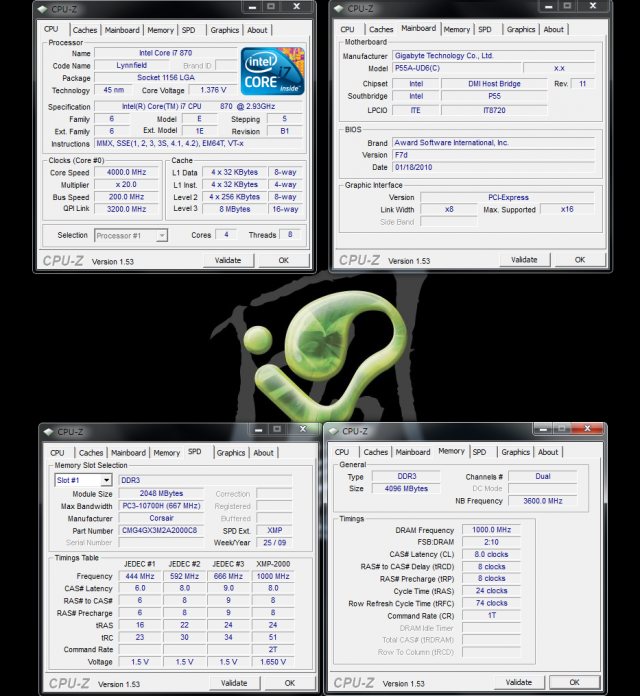

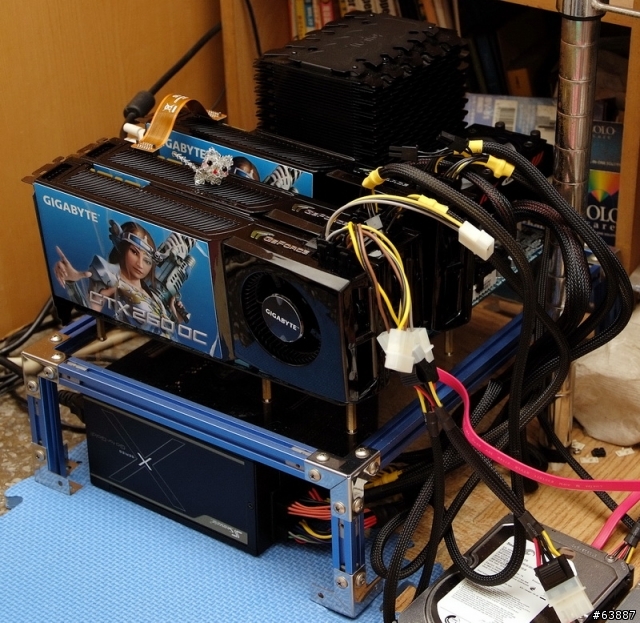

測試平台
CPU: Intel Core i7-870
MB: GIGABYTE P55A-UD6
DRAM: CORSAIR DOMINATOR-GT CMG4GX3M2A2000C8
VGA: GIGABYTE GTX260 OC SLI
HD: Seagate Barracuda XT 2TB
POWER: Seasonic X-SERIES 750W
Cooler: Tuniq Tower 120 Extreme
OS: Windows7 Ultimate 64bit


OS系統設定值
CPU 200 X 20 => 4000Mhz
DARM DDR3 2000 CL8 8-8-24 1T

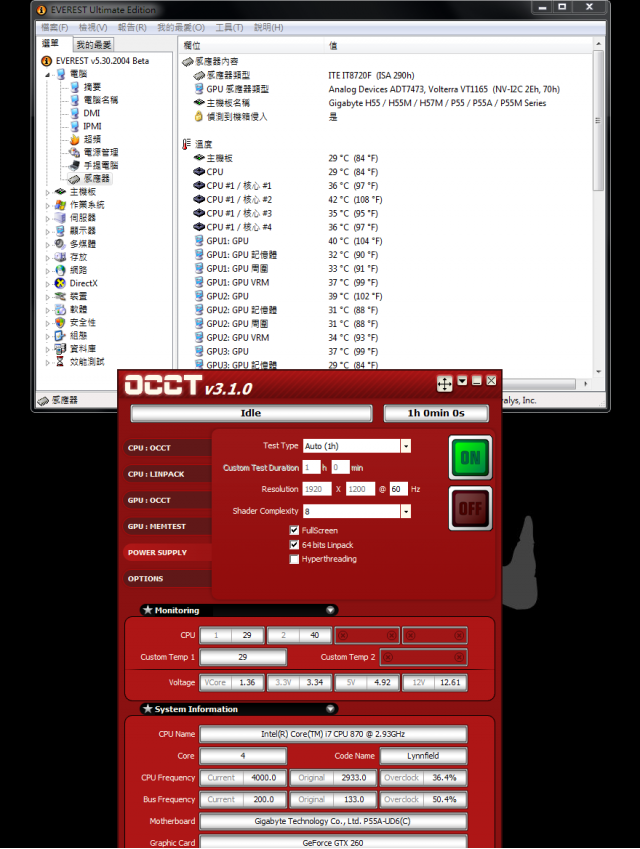

OCCT V3.1.0
POWER SUPPLY模式,Shader Complexity 8


以上為此次測試的規格平台,為了顯示測試過程中耗電狀況
這個部份個人採用Power Angle測量為數據參考

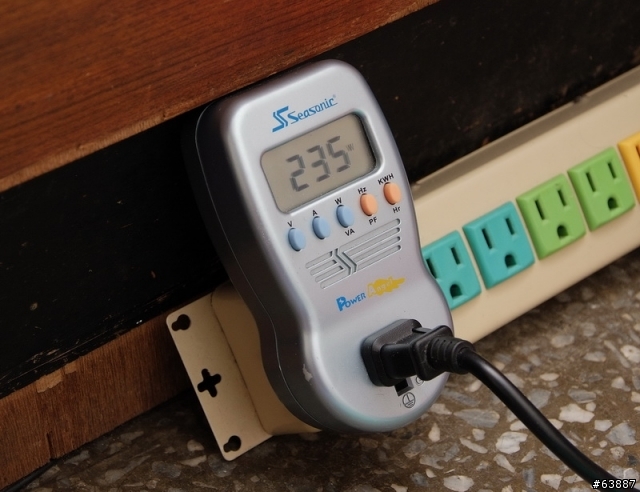

進入OS系統桌面下 - 234~236W


執行OCCT中Power Supply測試項目

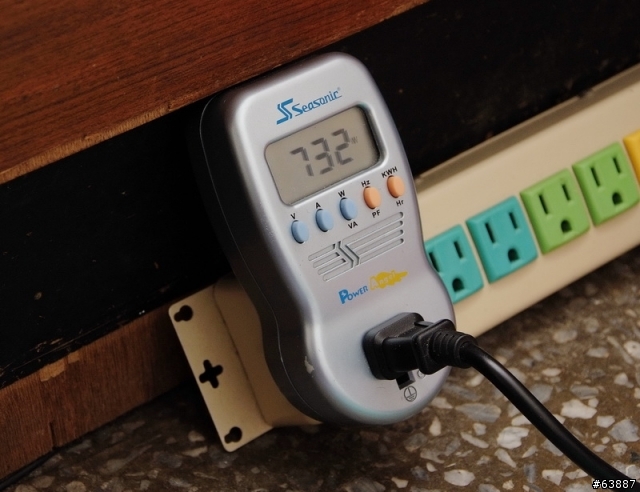

i7-870 OC 4GHz,四核實體加四核HT模擬滿載加上GTX260 SLI 2WAY與一款GTX260物理加速 - 696~736W。


Power Angle測的數據僅供參考使用,只是能測出大約耗電量值,而非十分精準的數據
測試中雖然無法使用3WAY SLI達到最高的3D效能,使系統全速滿載測試
但多安裝一張GTX260可以做為物理加速,也會增加一些耗電量,對於高負載的耗電量不無小補。

OCCT測試結果

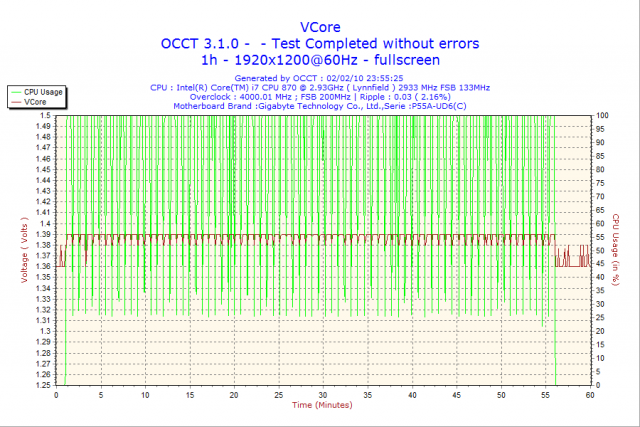

CPU電壓變化
待機時約1.36V,全速運作時幾乎都停在1.39V
CPU電壓跳動範圍部份與主機板的電壓特性關係較大

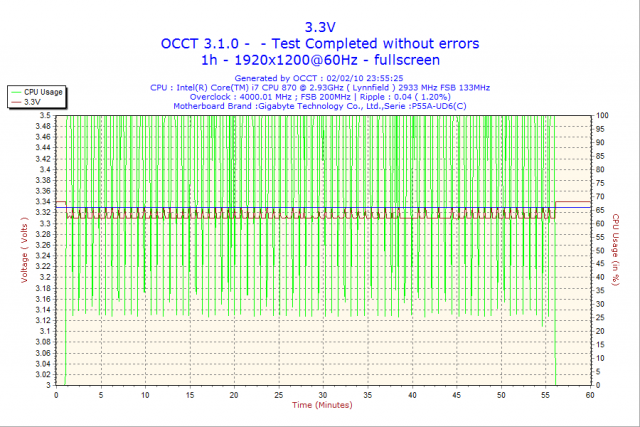

3.3V
最高時3.34V,測試中大多在3.31~3.33V跳動,電壓跳動範圍在0.90%左右

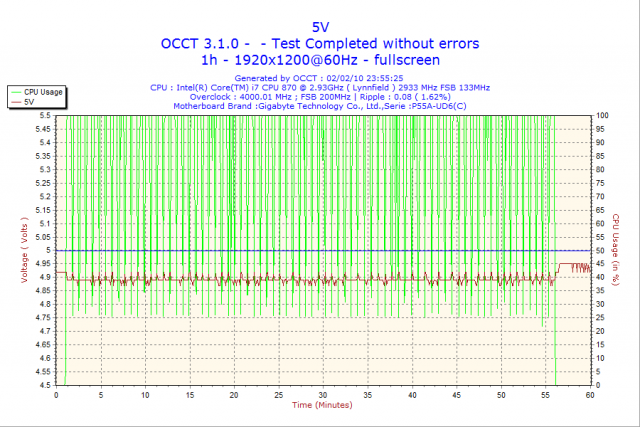

5V
大約落在4.88~4.93V,電壓跳動範圍在1.01%左右

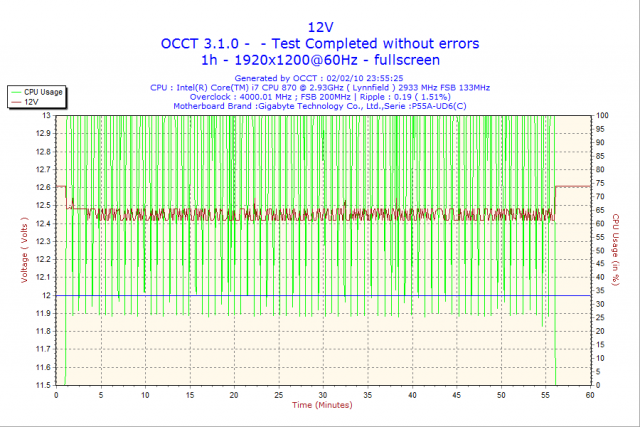

12V
大約落在12.42~12.61V,電壓落差在1.51%左右


3V、5V的電壓跳動落差在0.5~1%左右,這兩個電壓數據的表現十分不錯
5V在MB上測出來的電壓只有4.88~4.93V,這方面的電壓值會有點偏低
也是在規格上可容許的5%電壓落差內,另外這個測出來的5V電壓值也不代表實際電壓
12V在以上3個電壓中是屬於落差範圍較大的一環,不過1.51%的跳動比起多數Power Supply依然屬於高水準表現

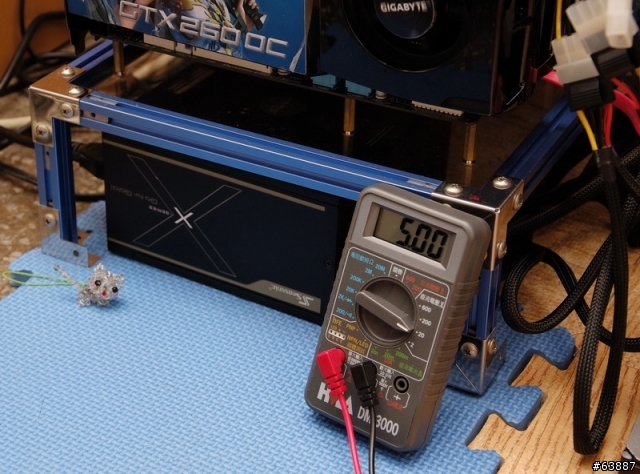

最後是使用比較精準的電表測量

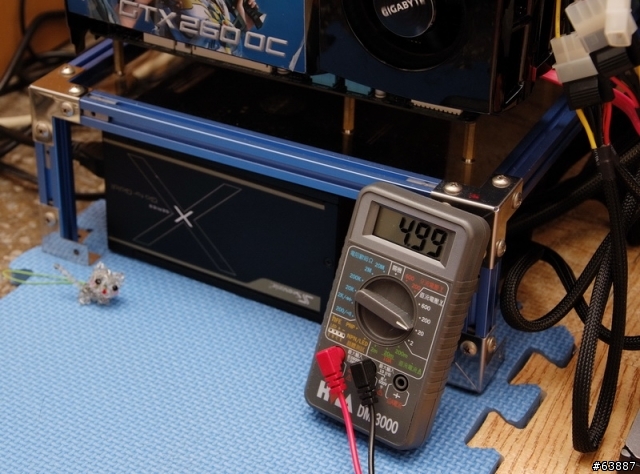

待機時
5V測出來為4.99~5.00V,比起主機板測出來的4.93V還要高一些


OCCT全速運作時
電壓範圍4.99V,電壓數據在全速時幾乎與待機差不多

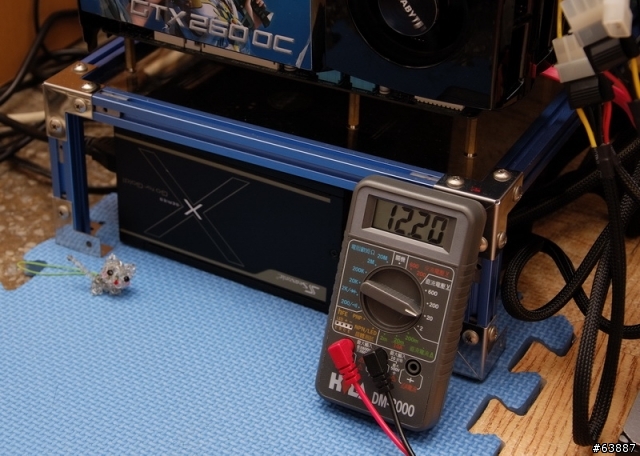

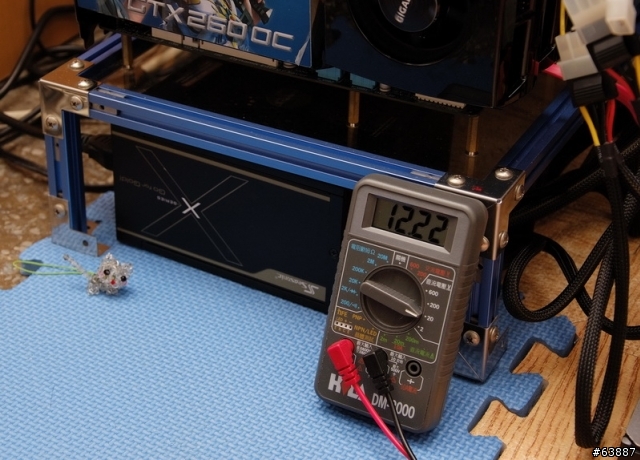

待機時
12V測出來為12.22V,比起主機板測出來的12.61V還要低一些


OCCT全速運作時
電壓範圍12.20~12.21V,電壓在全速時降到比待機時低0.01~0.02V


使用電表來測量電壓,在全速的測試中看到5V只有波動0.01V,在12V則是0.01~0.02V
SERIES 750W的表現比使用OCCT搭配MB測量出來的結果還要好
電壓在全速下波動相當地小,不失為80Plus金牌認證之頂級產品所該表現出的水準


Seasonic X-SERIES 750W使用心得總結
優點
1.Seasonic在新款X-SERIES的包裝與附件都相當有質感
2.模組化的彈性設計,標榜內部使用固態電容與日系電容搭配
3.通過80Plus金牌認證,轉換功率高達90.25%
4.高負載下電壓波動範圍很低
5.Hybrid Silent Fan Control技術,一般使用時風扇不會運轉


缺點
1.4 X PCI-E 6+2 Pin數量可以再增加
2.外殼的霧面烤漆雖然質感不錯,但也較容易刮傷



效能比 ★★★★★★★★★☆
用料比 ★★★★★★★★★☆
規格比 ★★★★★★★★★☆
外觀比 ★★★★★★★★☆☆
性價比 ★★★★★★★★☆☆

Seasonic身為老牌Power Supply廠商,有自己的研發團隊,也常看到幫許多品牌代工
消費者印象中的Seasonic問題不外乎以下這幾點
代工品牌的Power Supply賣價比Seasonic本身便宜,而且用料與保固更好
市場上比較難看到Seasonic自家的Power Supply產品,此外在價格方面也容易讓消費者卻步
此回的X-SERIES有改善Seasonic以往在這些方面的不足,不僅在鋪貨速度加快、產品能見度也大大提高
在用料與設計方面,有些地方目前還是X-SERIES才能看得到,這些方面的改善就值得嘉獎Seasonic

Seasonic X-SERIES 750W目前市場價位約台幣6900元,折合美金約215元左右
其他大廠的750W大都只有銅牌的規格,價位落在台幣5800~6500元左右,折合美金約180~202元左右
比較起來價格差異並不大,加上Seasonic有金牌認證與高水準的用料,應該可以彌補這方面價格的差距
當然站在消費者的立場來看,小弟還是希望X-SERIES 750W價格可以壓在台幣6000元左右以利達到更高的C/P值
Seasonic新系列加強以往不足的市場策略,也把自家產品一舉推向金牌的等級
對於有高階Power Supply需求的使用者來說,購買前不妨可以先參考Seasonic X-SERIES 750W的規格與效能
再決定該入手何款自己心中理想的高品質Power Supply:)
