為了因應使用者對於HD 1080i視訊擷取以及播放的需求,在國內電視卡/電視盒產品市場上相當知名的圓剛科技,最近新推出了一款命名為「AVerTV Capture HD」的HDMI高畫質電視擷取卡,它同時具備電視加擷取等兩種功能於一身,與一般市面上的低解析度480i輸入擷取卡不同的是,這款HDMI高畫質電視擷取卡在搭配獨家的AVer MediaCenter軟體之後,除了能夠擷取1080i影音訊號來源之外,更提供了類比電視、數位電視、FM廣播以及進階錄影等多種具有實用性的功能。


產品開箱與外觀

按照01的慣例,一樣是從外包裝開始看起!
下面的兩張圖是這款AVerTV Capture HD高畫質電視擷取卡的外包裝盒之正/反兩面,原本筆者以為自己拿到的是試用品的關係,所以外包裝盒上面才會沒有繁體中文的說明,不過筆者後來搜尋一下官方網站以及一些購物網站之後,發現似乎只有這種外包裝盒的圖片而已(也有可能都是使用官方所提供的外包裝盒圖片)。



在外包裝盒正面的左下角,有如下圖的標示,這裡可以看到有一個通過Windows Vista認證的圖示,如果到圓剛科技的台灣官方網站上查詢的話,可以看到這款AVerTV Capture HD高畫質電視擷取卡實際上已經通過了微軟最新Windows 7作業系統的認證,同時在"軟體下載"區裡面也可以看到有提供在Windows 7下安裝使用的驅動程式與軟體了。此外,在下圖中還有標示這款AVerTV Capture HD高畫質電視擷取卡有支援HDMI傳輸端子,使用色差端子可以做HD 1080i影音訊號的傳輸,以及提供數位電視DVB-T與類比電視收看、FM廣播收聽...等功能。


在外包裝盒的側面,有標示如下圖的產品內容物說明,包含有:
AVerTV Capture HD高畫質電視擷取卡(重量:130公克)
紅外線遙控器(附電池)
紅外線遙控感應接收器
安裝光碟
快速安裝手冊
FM Radio天線
十合一連接線(S端子/AV端子/色差端子/遙控感應接收器連接端)

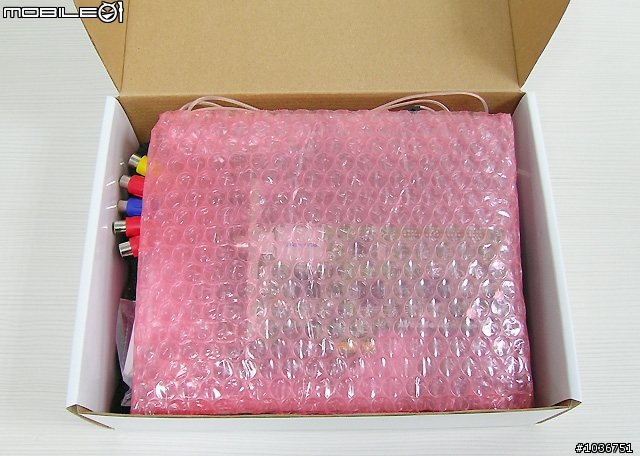

開箱囉!


先讓AVerTV Capture HD高畫質電視擷取卡本體現身吧!


上圖是這款AVerTV Capture HD高畫質電視擷取卡的"標準卡"模樣,而在產品的配件中,筆者有發現一個如下圖的"半高"擋板,如果使用者的電腦機殼是屬於比較窄的型式的話,就可以將"標準擋板"換成如下圖的"半高擋板"來安裝使用了。

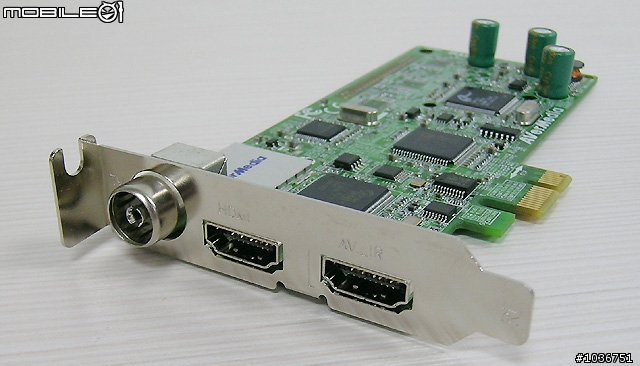

換好"半高擋板"的AVerTV Capture HD高畫質電視擷取卡就是像下圖這個樣子!而在下圖中可以看到這款高畫質電視擷取卡的側面有提供三個端子,最左邊的端子是用來安裝數位電視DVB-T、類比電視或是FM廣播的天線;中間的是HDMI/HDCP端子,可以支援到1080i/720p的標準;最右邊的則是一個複合端子,可以用來安裝在產品配件中的十合一連接線,它提供了S端子、AV影音端子、色差端子(可以支援到1080i/720p)、左右聲道立體聲以及遙控接收器等訊號傳輸的功能。


同樣來一張換好"半高擋板"的AVerTV Capture HD高畫質電視擷取卡之"站"起來的特寫吧!

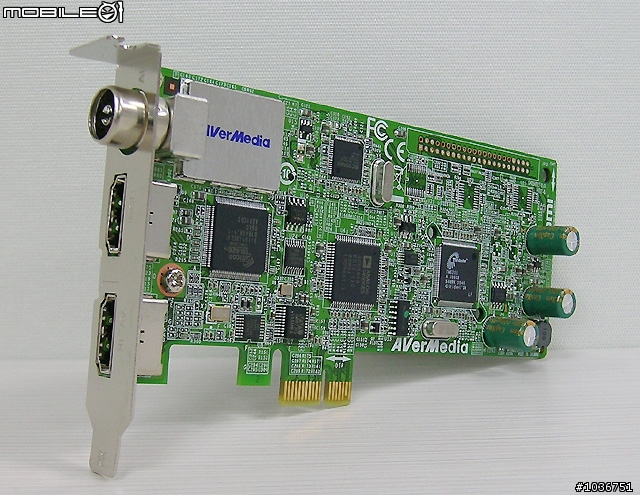

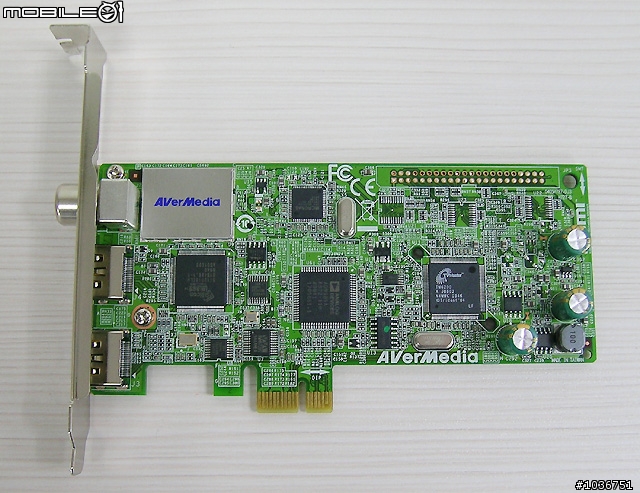

回到"標準卡"的AVerTV Capture HD高畫質電視擷取卡本體來看,由下面第一張圖可以看到這款高畫質電視擷取卡是採用PCI-Express傳輸介面,所以使用者的主機板上面至少必須要有一組空的PCI-Express插槽才行。而由下面第二張圖可以看到,這款高畫質電視擷取卡上面的電子組件通通都是設置在卡的"正面",所以"背面"是完全空的狀態。



下圖是這款AVerTV Capture HD高畫質電視擷取卡內附的紅外線遙控器,筆者試用之後,覺得這個紅外線遙控器的手感還不錯,各種按鍵的標示也都相當清楚,不過如果能夠將英文改成繁體中文說明的話,相信對於本地的使用者一定會更具有親和力的。


這個紅外線遙控器是使用兩顆四號電池,安裝的位置是設置在遙控器背面的尾端。

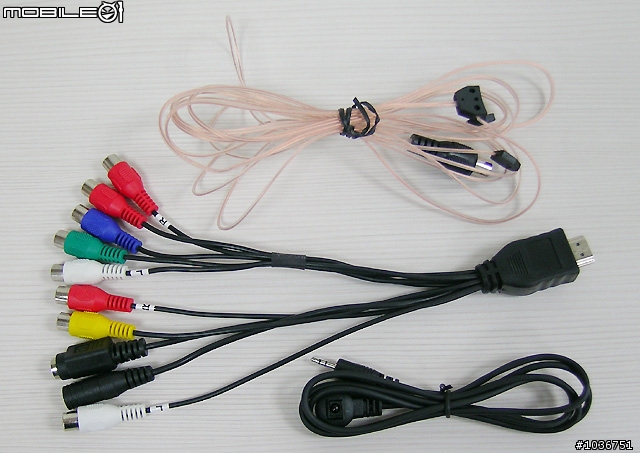

在產品內附的傳輸線材部分,下圖的最上方是FM廣播的天線,最下方是紅外線遙控器的感應接收器,中間的則是十合一連接線(S端子/AV端子/色差端子/遙控感應接收器連接端)。



驅動程式與軟體安裝

看完了產品的外包裝以及硬體、內附的配件之後,接下來就是要進行安裝啦!
硬體的安裝部分還蠻簡單的,只要在電腦的主機裡面找到一組空的PCI-Express插槽,接著在電腦主機沒有通電的情況下將這款AVerTV Capture HD高畫質電視擷取卡安裝上去,然後再將想要使用的天線、傳輸線材、遙控器的訊號接收器...等插上去,這樣就行了。

軟體部分由於筆者拿到的AVerTV Capture HD高畫質電視擷取卡是試用品的關係,所以驅動程式和AVer MediaCenter軟體筆者都是直接到圓剛科技的台灣官方網站上去下載最新的版本。這裡筆者要特別提一下,在安裝驅動程式的過程中,會有一段等待的時間(個人認為應該是在做硬體偵測的動作),由於這段等待的時間在驅動程式的安裝視窗中完全沒有類似進度欄之類的設計,所以導致筆者一度以為作業系統或是安裝程式掛了(因為等待的時間還蠻長的),甚至還開啟工作管理員來查看處理器的耗用率狀況並做確認,最後還好只是虛驚一場,針對這一點希望廠商在新版本的安裝程式中可以做一些更改設計,以免使用者發生誤會。

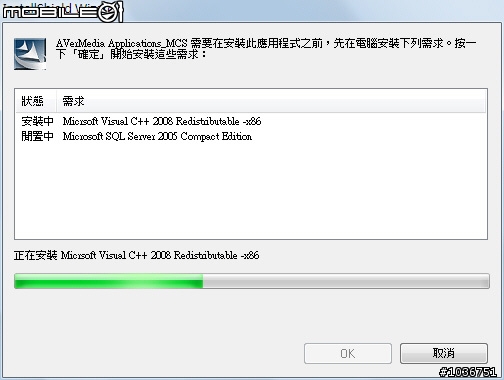

AVer MediaCenter軟體一開始,需要先安裝如下圖的應用程式,不過這是軟體自動會安裝,所以使用者只需要等待應用程式安裝完成就可以了。


再來就是要開始安裝AVer MediaCenter軟體啦!

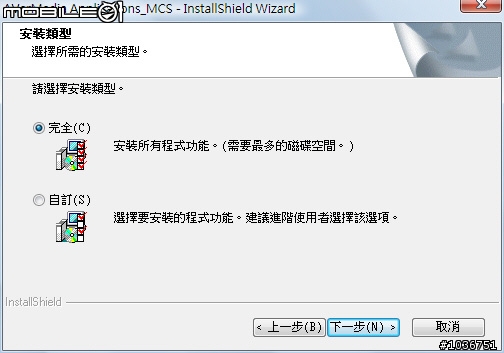

安裝程序有分為完全安裝以及自訂安裝等兩種方式~


由於筆者是下載包含SnugTV Station軟體在內的AVer Media Center安裝程式,所以在下圖的自訂安裝視窗中,可以看到有列出AVer Media Center(1.7.3版)以及SnugTV Station(3.0版)等兩個軟體安裝選項,筆者在這裡是選擇兩種軟體都安裝來試試看。

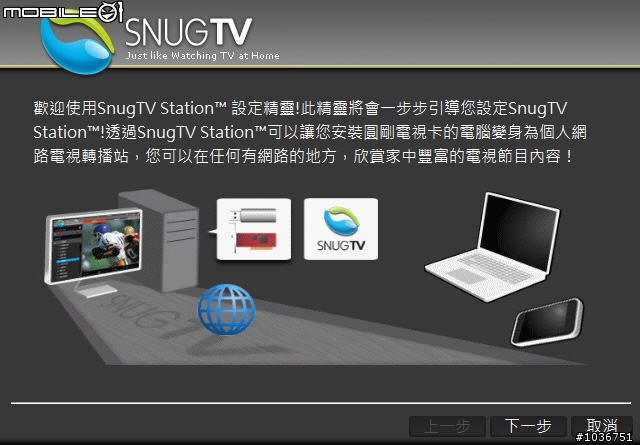

軟體安裝完成之後,首先需要對SnugTV Station軟體做一些設定,不過後來筆者發現,之前在站上由Android扭蛋機大大所分享的這一篇:圓剛Diamond USB三頻電視棒+SnugTV架設網路電視台試玩分享,裡面對於SnugTV Station軟體的各種功能已經有相當精采且詳細的分享了,所以這裡筆者就不再浪費各位網友滾動滑鼠滾輪的時間,有興趣的網友們就麻煩爬一下文囉!

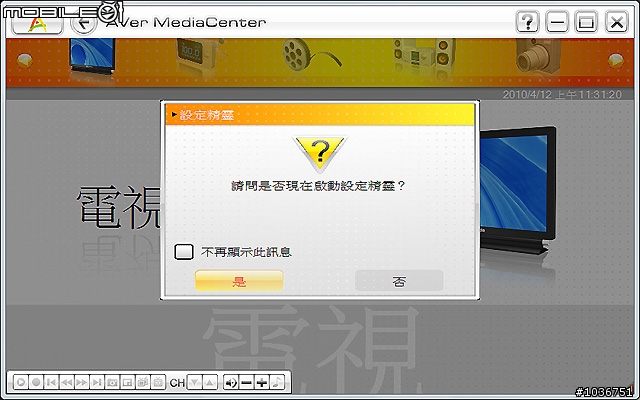

接著安裝程式會詢問使用者是否要啟動設定精靈,雖然這部份在之後也可以再做設定,不過如果是第一次使用的話,個人是建議先做一下設定會比較方便。


設定的第一個步驟是選擇合適的(硬體)裝置,不過筆者的電腦只有安裝這款AVerTV Capture HD高畫質電視擷取卡,所以也只能夠選擇它囉!


第二個步驟是選擇國家/區域,以及各種傳輸端子的影像標準。

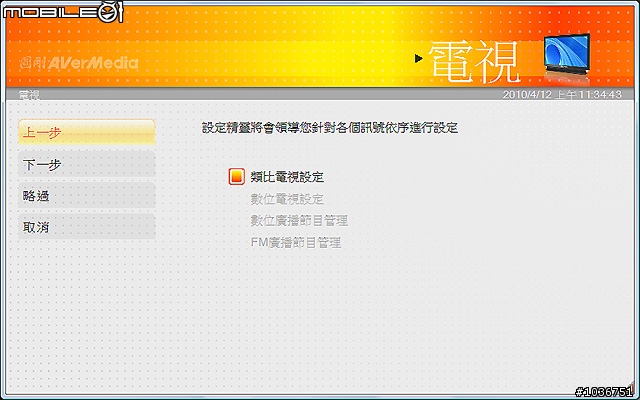

接下來就是針對類比電視、數位電視、數位廣播節目管理以及FM廣播節目管理等功能來做設定~

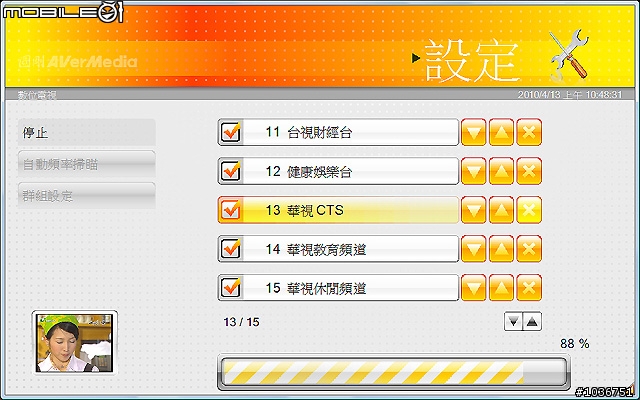

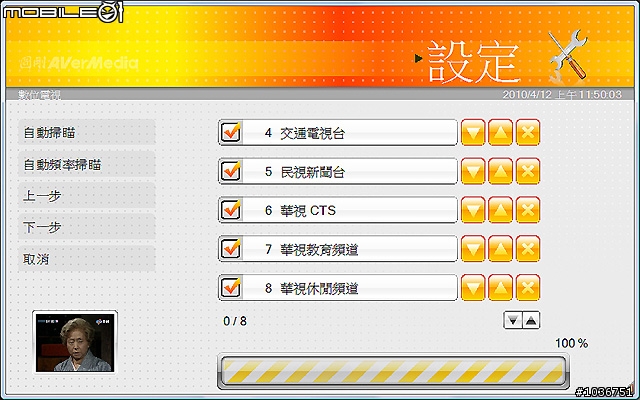

上面的四種功能設定在程序上都差不多,所以筆者只以下圖的數位電視設定畫面來做個範例,提供給網友們做個參考。


設定完成的畫面~



各種功能試用與心得

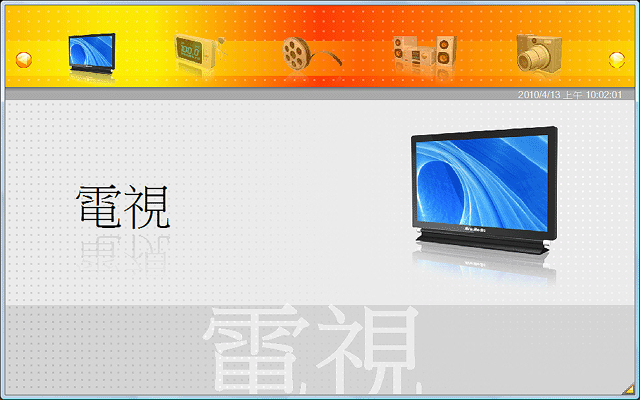

下圖筆者所做的動畫檔就是上面的程序設定完成之後,開啟AVer Media Center軟體的主操作視窗,這裡的上方總共設置了電視、廣播、影像、音樂、照片等五大功能,以及可以讓使用者再做一些「設定」的功能選項。


先從「照片」功能開始看起~

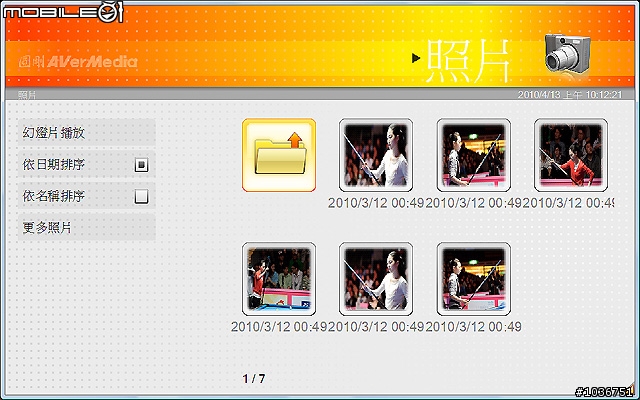

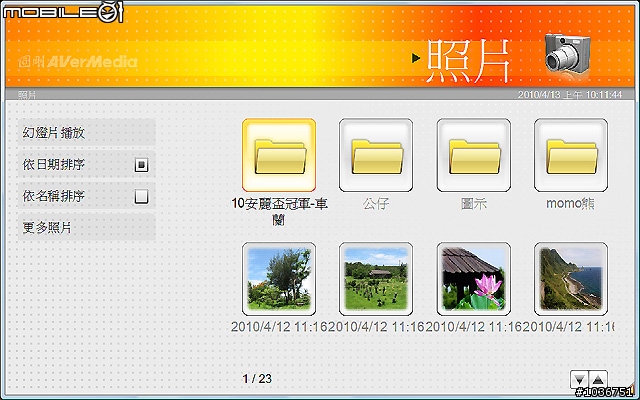

點選主操作視窗上方的"照片"選項之後,AVer Media Center軟體會自動開啟"使用者的文件夾"之下的"圖片"資料夾,如果使用者想要瀏覽的照片不在這個"圖片"資料夾裡面的話,可以再點選左方的"更多照片"來選擇照片所在的資料夾位置。基本上AVer Media Center軟體的"照片"功能就只是一個普通的看圖軟體,不過它可以支援的圖片檔格式似乎不夠廣泛,例如筆者原本在"圖片"資料夾裡面有放一些GIF格式的圖片(還沒做動畫檔),這裡就無法正確顯示;而且在檔案名稱或是資料夾名稱比較長的情況下,有可能會出現顯示不正確的狀況,例如下圖中間左邊的資料夾,原本的名稱是"2010安麗盃冠軍-車由蘭",這裡顯示的卻是"10安麗盃冠軍-車蘭",少了幾個字,不過還不至於影響照片的瀏覽就是囉!


在AVer Media Center軟體的"照片"功能中,使用者可以選擇依照日期或是名稱來進行照片檔的排序,而且也可以選擇使用幻燈片模式來播放照片。


第二個看到的是"音樂"功能,原本筆者以為AVer Media Center軟體應該會像上面的"照片"功能一樣,會自動開啟"使用者的文件夾"之下的"音樂"資料夾,結果出乎筆者意料的是,它並沒有開啟"音樂"資料夾,而是直接來到"變更磁碟"的視窗畫面(請參考下圖),讓使用者選擇音樂檔案所在的資料夾位置;不過如果使用者已經有選擇好的"音樂檔案所在的資料夾位置"的話,之後再開啟"音樂"功能就會直接進入到該"音樂檔案所在的資料夾位置"了。

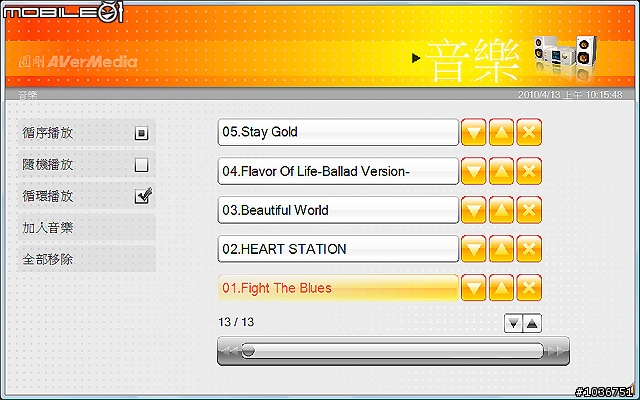

與"照片"功能一樣,AVer Media Center軟體的"音樂"功能也只是一個簡單的音樂播放軟體,它可以讓使用者選擇循序播放、隨機播放以及循環播放等基本的播放功能。而在"加入音樂"的時候,它是採用先點先入的邏輯設計,假設一張專輯有十首歌,如果使用者是從第一首歌曲開始一直加入到第十首歌曲的話,那就會像下圖一樣,實際播放的時候是從第十首、第九...一直播放到第一首的"倒序"方式;所以使用者如果想要按照第一首、第二首...一直到第十首的"正序"方式來播放專輯的話,那在"加入音樂"的時候就必須要使用"倒序"的方式來加入音樂了(從第十首、第九...一直加入到第一首)。

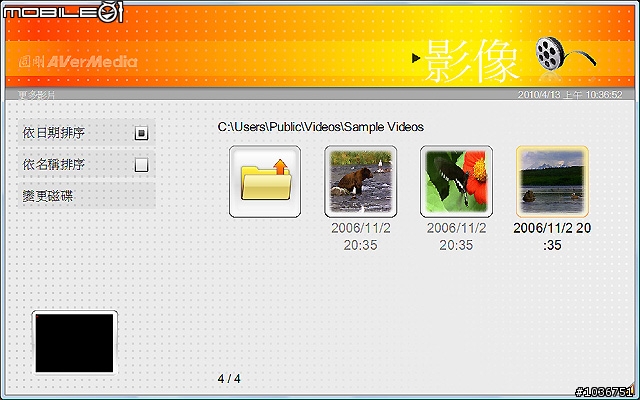

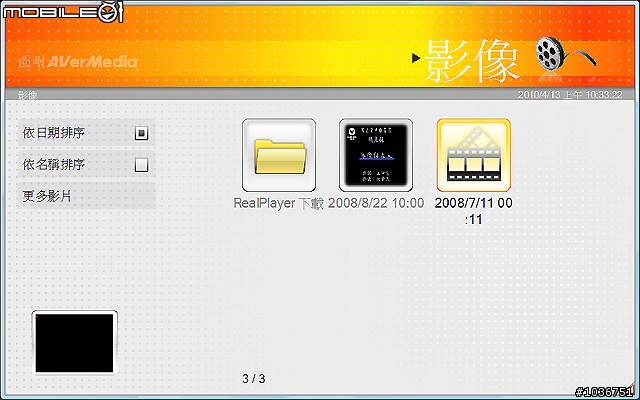

再來看到的是"影片"功能,這部份就跟"照片"功能一樣,AVer Media Center軟體也是會自動開啟"使用者的文件夾"之下的"影片"資料夾。


基本上AVer Media Center軟體這個"影片"功能也只是一個普通的影片播放軟體,而且它可以支援的影片檔格式也不像一般常見的PowerDVD、KMPlayer...等播放軟體那麼地多,例如筆者還蠻常下載來觀賞的MOV檔電影預告片,在這裡就無法正常來觀看了。


下圖是AVer Media Center軟體實際的影片播放畫面,在播放畫面中按滑鼠右鍵的話,可以跳出如下圖中間右邊的快捷功能選單,其中在"聲音輸出"的功能部分,使用者可以選擇影片播放時的左/右聲道功能,如果你/妳是屬於比較喜歡與親朋好友一同唱卡拉OK的使用者的話,這個功能應該會蠻好用的。

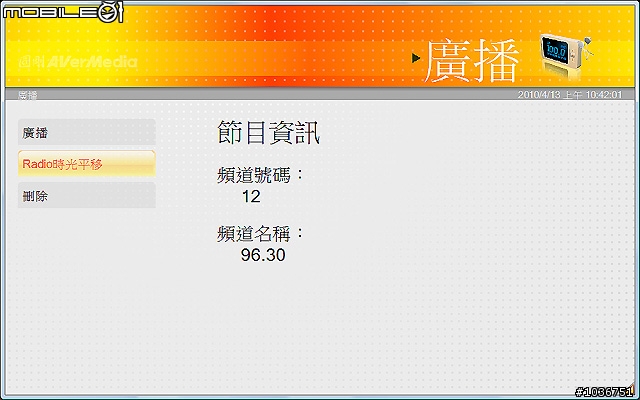

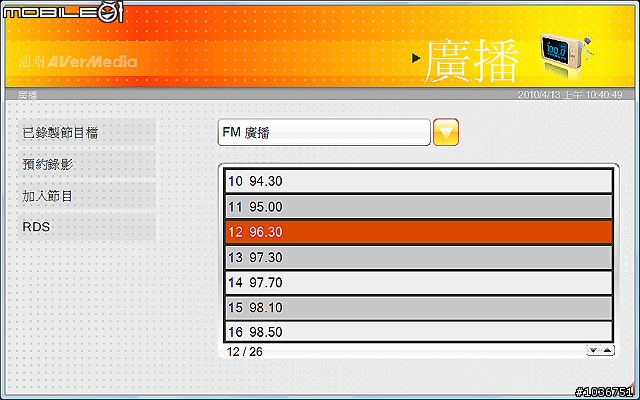

第四個看到的功能是"廣播",如果使用者在前面有啟動設定精靈,並且進行廣播節目頻道的自動掃描的話,應該就可以看到如同下圖一樣,出現一大堆的廣播節目頻道供使用者選擇聆聽。


除了廣播節目頻道的播放、錄製、預約錄製等功能之外,AVer Media Center軟體在這裡還有提供廣播節目的時光平移功能,使用的方式就跟一般電視卡/電視盒所提供的電視節目時光平移功能差不多,可以方便使用者在遇到突發狀況的時候,也不會錯過精彩的廣播節目片段。


最後要看的功能是"電視",這個功能是重點中的重點,所以放在最後面再來仔細地試用~
由於筆者拿到的這款AVerTV Capture HD高畫質電視擷取卡並沒有內附與電視訊號接收相關的天線,所以前面在啟動設定精靈部分,筆者只是試著先安裝產品內附的FM廣播天線而已,想不到還可以接收到6~8個數位電視節目的訊號,後來改用另一個數位電視天線之後,才可以收得到15個數位電視節目的訊號,只不過HiHD頻道還是收不到啊!殘念...


嚴格來說,AVer Media Center軟體的"電視"功能並不是只有單純可以收看類比電視或是數位電視DVB-T的功能而已,如下圖所示,打開中間的下拉式選單之後,裡面還可以選擇影像端子(RCA)、S端子、色差端子以及HDMI傳輸端子等各種影音訊號的輸入來源,不過這需要搭配產品內附的十合一連接線,或是另外添購的HDMI傳輸線才行。而一般電視卡/電視盒所具備的時光平移、預約錄影、電子節目表單、多節目預覽等功能,這個"電視"功能也都有提供。

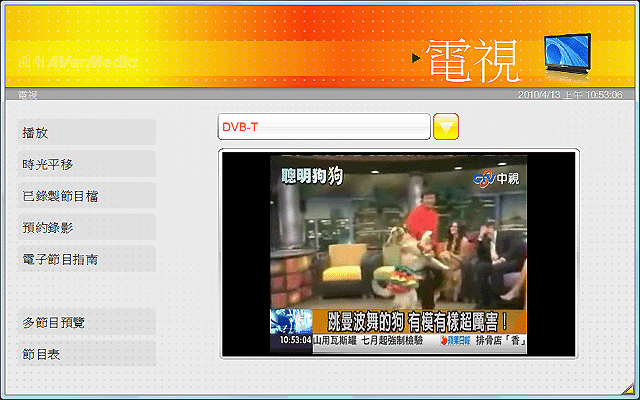

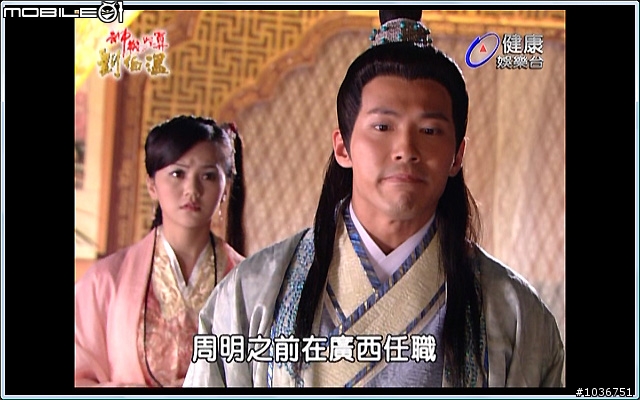

先來兩張數位電視節目的實際播放畫面吧!(插花一下,話說筆者超喜歡飾演穆念慈的劉詩詩,在另一部仙劍奇俠傳三裡面飾演的龍葵,不論是正常龍葵或是紅龍葵,也都很漂亮喔!

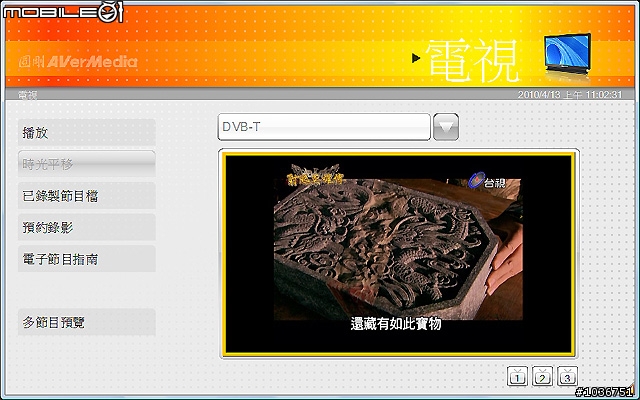

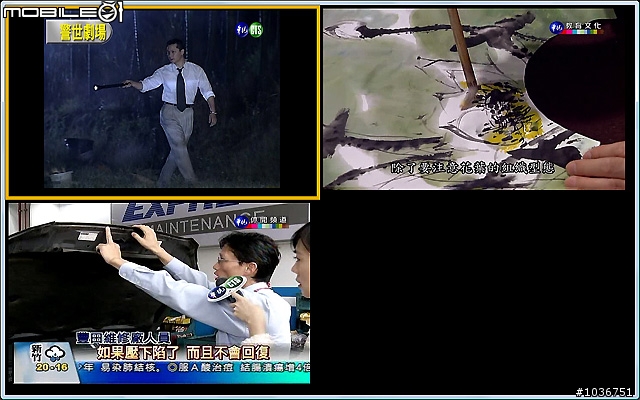

在多節目預覽功能部分,AVer Media Center軟體提供三種模式,第一種是在如下圖的"一般觀看電視畫面"的右下方,出現有1、2、3標示的小電視圖案,使用者點選其中某一個圖案就可以觀看該電視頻道的預覽畫面。


下面兩張圖就是另外兩種多節目預覽功能的實際播放畫面,而筆者在試用之後,發現這個多節目預覽功能最多就只能夠顯示三個電視節目頻道而已,似乎稍嫌少了一點。



而在預約錄影功能部分,下圖是預約錄影功能的排程操作視窗,中間往右的一大半是預約錄影的排程程序表,使用者可以選擇要依照預約錄影的日期或是標題來進行排序。


點選上圖左邊上方的"新的排程",就會進入到如下圖的預約錄影排程設定視窗,這裡總共有四個頁面、十四個項目可以進行設定。

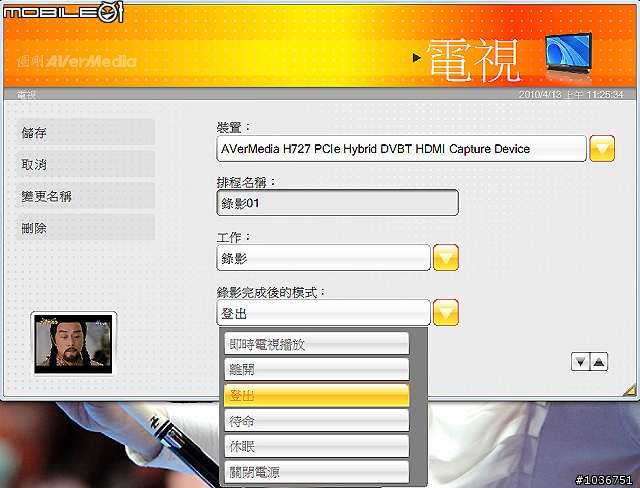

在上圖最下方的"錄影完成後的模式"中,使用者可以如同下圖一樣,選擇即時電視播放、離開、登出...,甚至是直接關閉電源等模式。

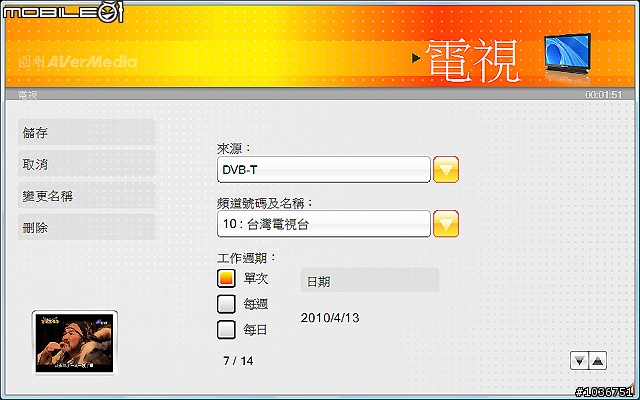

在第二頁的設定選項部分,使用者可以選擇要進行預約錄影的訊號來源(這裡跟前面觀看電視節目的操作視窗一樣,可以選擇類比電視、數位電視DVB-T、影像端子(RCA)、S端子、色差端子以及HDMI傳輸端子等)、頻道號碼及名稱,以及預約錄影的工作週期是要單次、每週或是每日等。

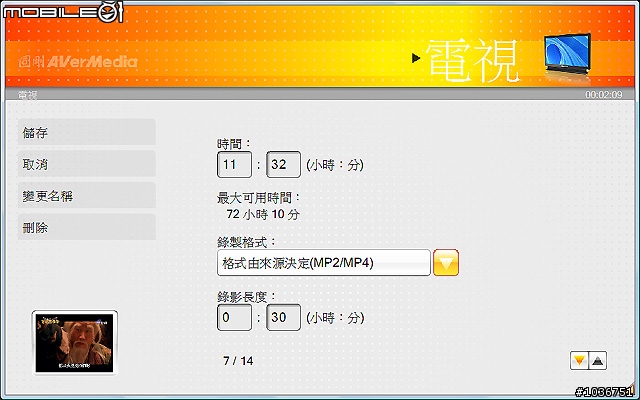

接著要設定預約錄影的起始時間、錄影格式以及錄影的時間長度等,至於下圖中間顯示的最大可用時間,那是指硬碟的可用儲存空間對應所能夠進行預約錄影的時間長度。

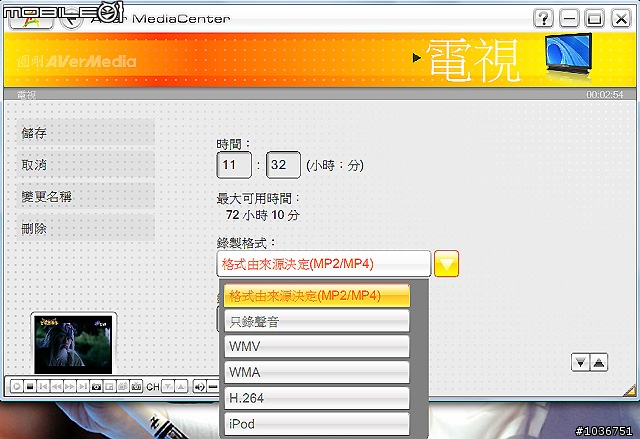

在上圖的錄製格式部分,除了預設的"格式由來源決定(MP2/MP4)"選項之外,使用者還可以選擇"只錄聲音"或是WMV、WMA、H.264與iPod等各種影音檔案格式。

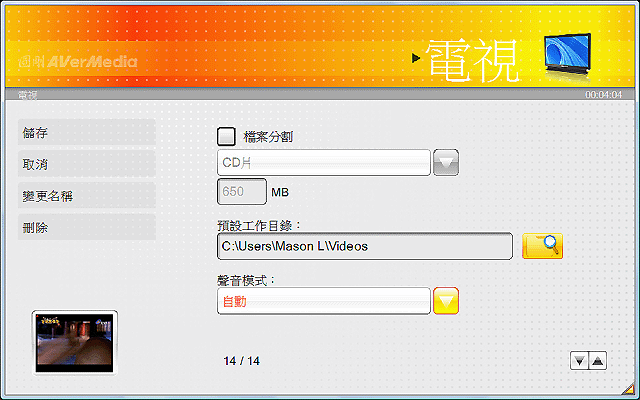

最後要進行設定的部分是檔案分割的方式、預設的工作目錄以及聲音模式等,其中在檔案分割方式的選項中,使用者可以選擇要使用CD片、DVD片或是自訂等模式來進行檔案分割,以方便日後將錄製的檔案燒錄成CD片或是DVD片...等。


除了類比電視與數位電視、廣播節目的收看、錄製...等功能之外,這款AVerTV Capture HD高畫質電視擷取卡的另一大功能特點就在於各種高畫質影音來源的擷取功能。根據廠商在官方網站上面的說明:「AVerTV Capture HD HDMI高畫質電視擷取卡具備HDMI輸入(支援HDCP),可播放從1080i、720P到480P/480i等多種解析度影像來源,在電腦上無秒差、零失真的完美呈現PS3、Xbox 360、藍光DVD播放機、HD數位攝影機等高畫質影音輸出。透過色差端子輸入,還能擷取PS3、Xbox 360、藍光DVD播放機、HD數位攝影機等高畫質影音來源,將寶貴的HD高畫質內容在電腦播放或以MPEG-2格式儲存。」而筆者在實際試用之後,發現HDMI傳輸端子的影音來源也是可以直接錄製的。

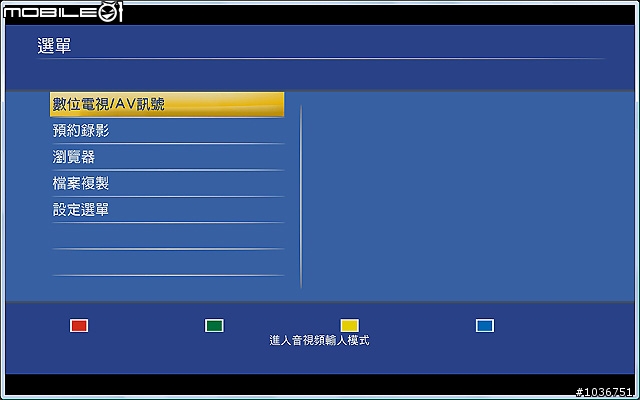

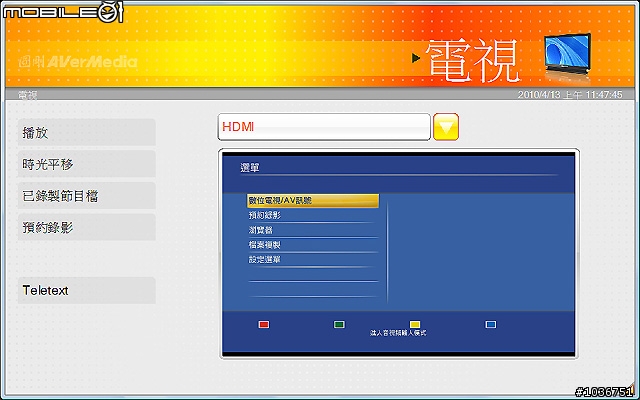

直接來看畫面吧!下圖中的"選單"畫面我想只要是有使用過兆赫電子的多媒體播放器產品的網友們,應該都不會覺得陌生吧!沒錯,筆者這次正是拿之前在站上阿基拉大大曾經分享過的兆赫ZP-600T,以HDMI傳輸線來連接這款AVerTV Capture HD高畫質電視擷取卡,然後開啟AVer Media Center軟體、選擇HDMI的視訊來源,如此就可以看到下圖中的"選單"畫面了。


切換成全視窗畫面來觀看兆赫ZP-600T的"選單"畫面~(在AVer Media Center軟體的視窗裡面來觀看ZP-600T的"選單"畫面,這種感覺還真是蠻特別的~

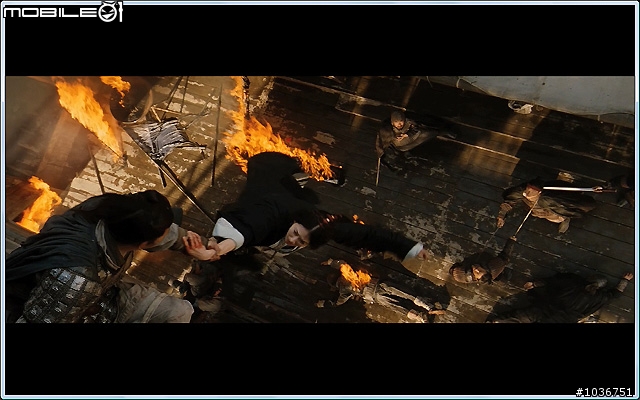

下圖是在AVer Media Center軟體的"電視"功能中,觀看由兆赫ZP-600T(搭配USB 2.0隨身碟)播放"赤壁:決戰天下"電影預告片(MOV檔)的實際播放畫面。這裡要特別說明的是,之前在分享AVer Media Center軟體的"影片"功能時,筆者曾經提過這個"影片"功能對於影片檔案格式的支援並不夠廣泛,所以MOV檔的電影預告片都無法播放,而這裡透過兆赫ZP-600T之後,就可以順利觀看MOV檔的電影預告片了。


當然,筆者在這裡也要試試看這款AVerTV Capture HD高畫質電視擷取卡,是否能夠順利錄製由兆赫ZP-600T透過HDMI傳輸線所傳送的影音來源?結果證明是沒有問題的(請參考下圖左上方的圓形紅點符號,這代表軟體正在執行錄影功能)。

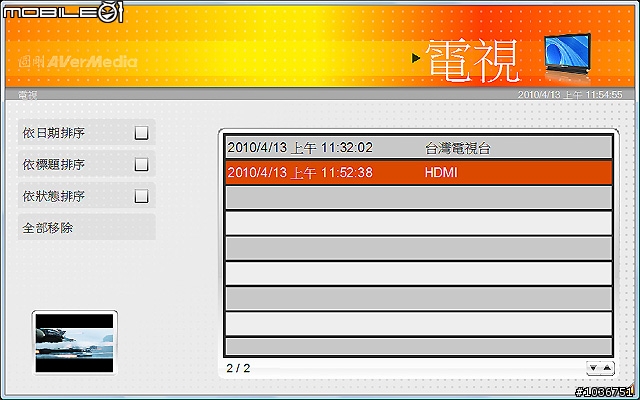

錄製好的影片檔案,在"電視"功能中的"已錄製節目檔"裡面就可以看到了(預設是儲存在"使用者的文件夾"之下的"影片"資料夾),而下圖上方的另一個影片檔,則是筆者使用預約錄影功能所錄製的數位電視節目檔案。

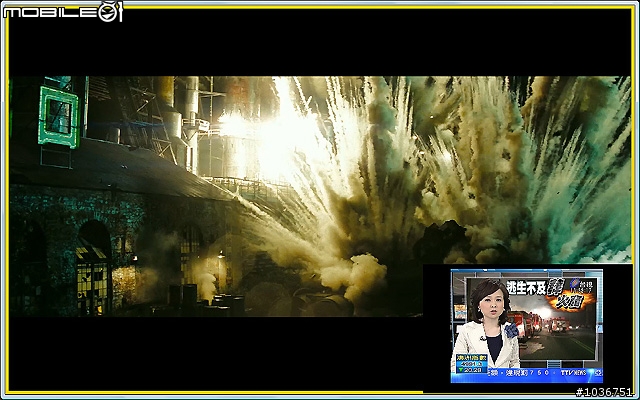

另外,這款AVerTV Capture HD高畫質電視擷取卡還有提供PIP的子母畫面功能,不過這款高畫質電視擷取卡因為沒有辦法同時收看類比電視與數位電視的節目,所以類比電視與數位電視之間並沒有辦法使用子母畫面的功能。下圖是筆者使用兆赫ZP-600T透過HDMI傳輸線來播放"變形金剛-復仇之戰"電影預告片(母畫面),然後使用子母畫面功能來同時收看數位電視節目(子畫面)的實際觀看畫面,個人覺得效果還蠻不錯的。

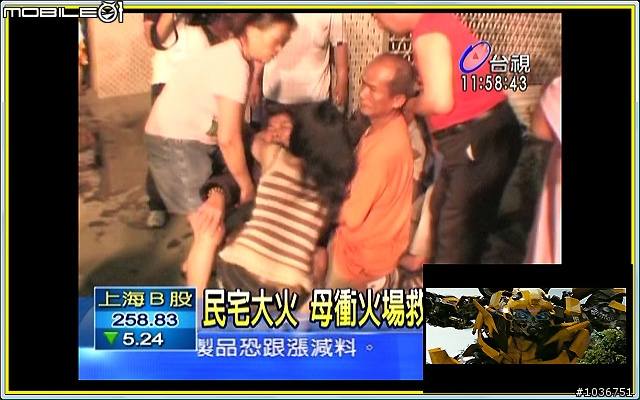

原本數位電視節目的"子畫面"與"變形金剛-復仇之戰"電影預告片的"母畫面"之間,也是可以做切換的喔!

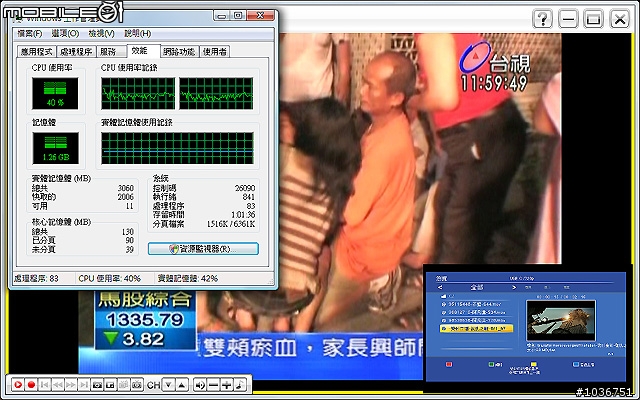

針對這部份筆者也開啟工作管理員來觀察一下處理器的耗用率狀況,結果如下圖所示,同時收看數位電視節目與播放"變形金剛-復仇之戰"電影預告片的子母畫面功能,處理器的耗用率大都是維持在3x%到5x%之間,實際的畫面觀看過程筆者覺得相當順暢,並沒有看到畫面有出現延遲或是停頓的狀況。

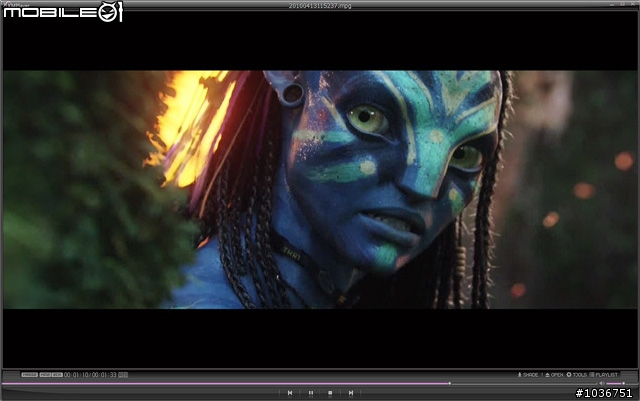

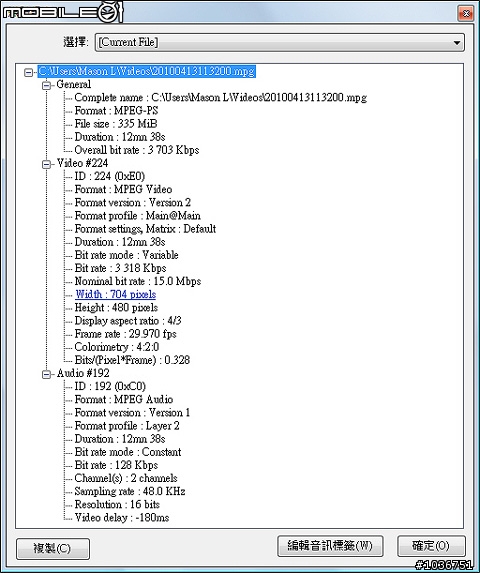

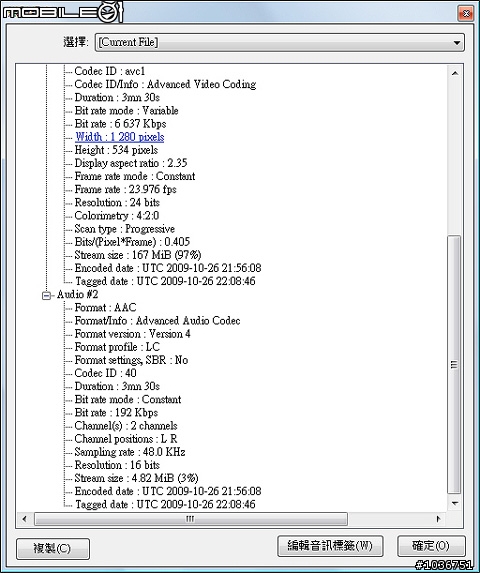

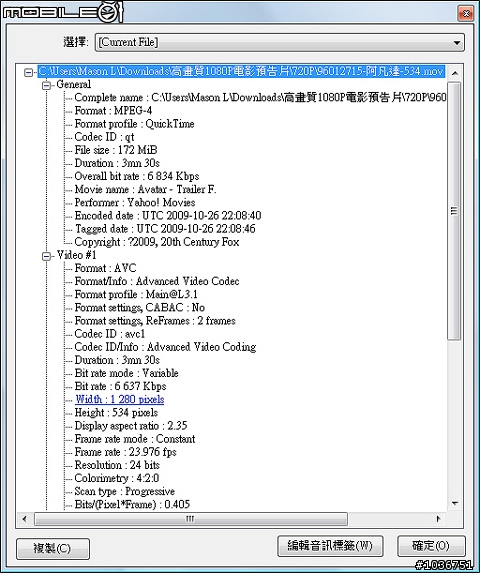

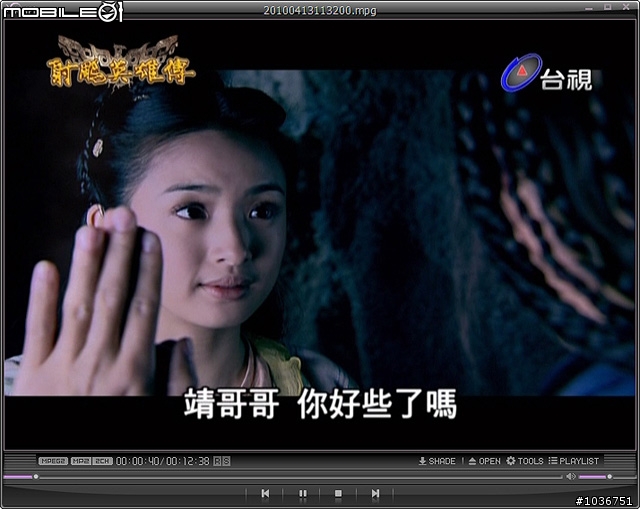

以下是筆者使用預約錄影功能所錄製的數位電視節目檔案,以及使用兆赫ZP-600T(HDMI傳輸線)來轉錄的"阿凡達"電影預告片檔案,然後再使用KMPlayer軟體來播放的實際錄影檔案畫面,每個影片檔案還有附上KMPlayer軟體所顯示的該影片資訊,提供給網友們做一下參考。

數位電視節目錄製檔案





使用兆赫ZP-600T(HDMI傳輸線)來轉錄的"阿凡達"電影預告片檔案

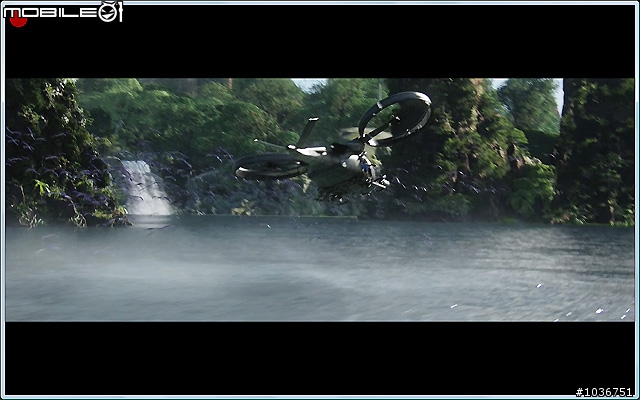

由於筆者所使用的"阿凡達"電影預告片MOV檔之原始解析度為1280 x 534,而透過兆赫ZP-600T(HDMI傳輸線)來轉錄的時候,這款AVerTV Capture HD高畫質電視擷取卡是以1280 x 720的標準解析度來進行錄製,所以錄製好的影片畫面就會像下圖一樣,出現上/下有黑邊的情況了。





"阿凡達"電影預告片的原始MOV檔案

除了因為畫面解析度的關係,所以上面的"阿凡達"電影預告片錄製檔案的播放畫面出現上/下有黑邊的情況之外,以筆者的木眼來看,實在是看不太出來"阿凡達"電影預告片的"轉錄檔案"與"原始檔案"之間畫質有什麼樣的差異,不知道各位大大的感覺是如何呢?






針對這款AVerTV Capture HD高畫質電視擷取卡的擷取功能部分,筆者只是簡單地利用手邊現有的兆赫ZP-600T來做個試用參考,如果使用者擁有PS3、Xbox 360、藍光DVD播放機、HD數位攝影機...等裝置可以提供更多種的高畫質影音來源的話,搭配這款高畫質電視擷取卡個人認為應該可以有更多種的應用方式。而在高畫質影音來源的實際擷取應用上,廠商有特別註明:「HD影像來源錄製僅支援儲存為MPEG-2格式」、「受到HDCP保護的HDMI影音來源將無法被錄製」以及「無法觀賞受到Macrovision防拷保護的影片來源(色差端子輸入)」,這是使用者在購買之前必須要注意到的地方。

下面列出廠商對於這款AVerTV Capture HD高畫質電視擷取卡在使用各種功能時的系統需求,同時筆者目前所搜尋到關於這款高畫質電視擷取卡的網購價格是將近六張小朋友(上網註冊提供五年的保固期限),一併提供給對於圓剛這款新產品有興趣的網友們做個參考。


系統需求

收看即時電視模式下
Intel Pentium 4 2.0GHz

使用時光平移及即時錄製MPEG-2時
Intel Pentium 4 3.0GHz(Hyper Threading)或同等級處理器

觀賞HDTV(H.264)及HD/HDMI擷取時
Intel Core2 Duo 2.4GHz或同級處理器

其他需求
支援DirectX 9.0c的顯示卡
記憶體1GB以上
PCI-Express插槽 x1
音效卡
支援作業系統Windows XP、Windows Vista以及Windows 7
