AMD這幾年憑藉結合ATI在GPU領域的研發能力,一直都在All in one合板市場上有所斬獲
所推出的AMD內建GPU的晶片組,3D效能在市場上經常都是處於較為領先的趨勢
以前推出過的幾代Micro ATX的AMD 780G/790GX/785G產品,在小主機市場都有很高的接受度

市場近期C/P最高的All in one合板應該就屬AMD 785G系列,另一個優勢是AMD CPU價格較為平價
所以各家MB廠都推出多款對應785G的MB供消費者選購,擁有可開多核心ACC技術的785G更受到歡迎
今年3~4月份時,AMD又迅速推出新代號的晶片組,北橋890GX、南橋SB850,為自家產品線做升級的動作。

發售初期因為新款SB850南橋沒有支援ACC功能,許多產品也就無法做出X2開X4或X3開X4的開多核樂趣
大多數MB品牌將890GX透過改版、修改BIOS或加裝Jump等動作,讓現在890GX MB普遍都支援開核的功能
890GX依尺寸分為兩種規格,ATX版本價位較高,Micro ATX價位較低一些,不過與前代785G相比,890GX都高貴許多。

此回入手的是價位較為親民的BIOSTAR TA890GXE
約美金120元,折合台幣3800元,比起其他品牌的Micro ATX 890GX便宜20~30塊美金左右

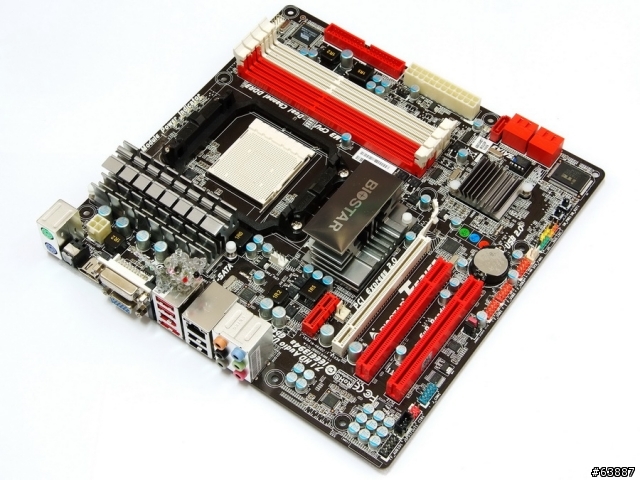

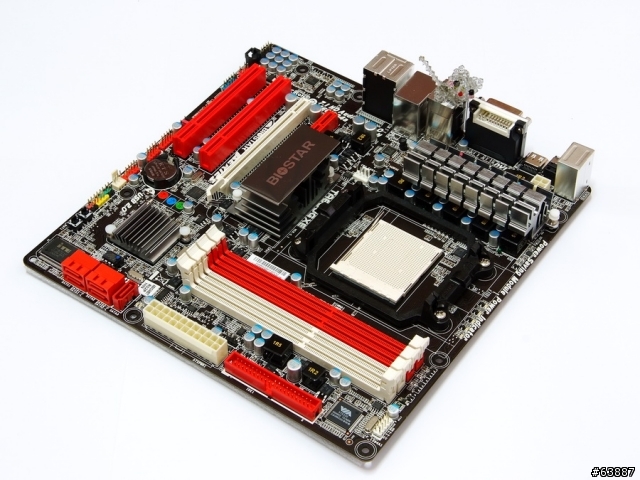

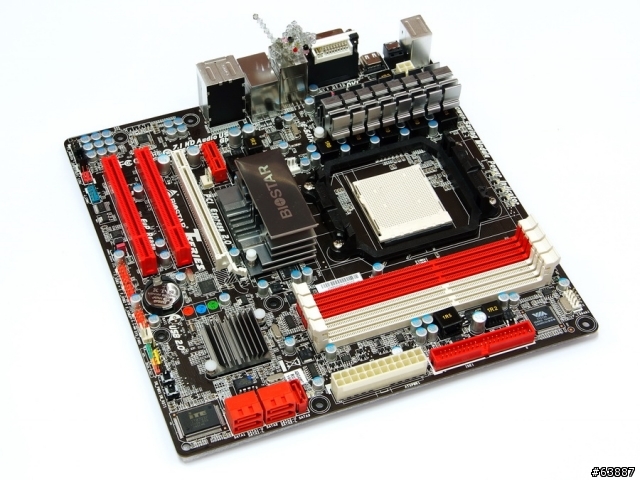

本體外觀一覽


BIOSTAR近期產品都以鮮紅色為主要配色,看起來相當搶眼


ATX版本的890GX產品

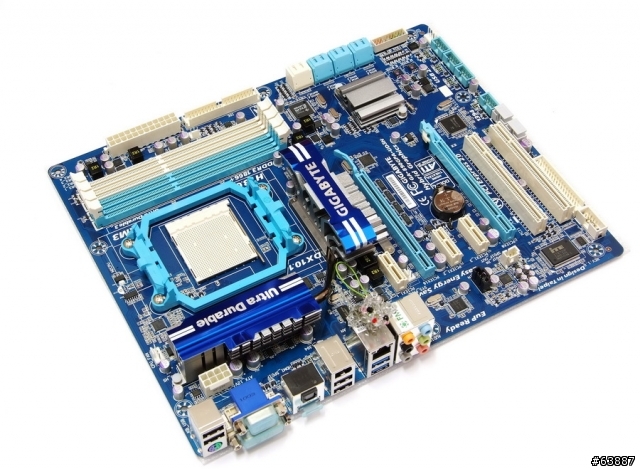

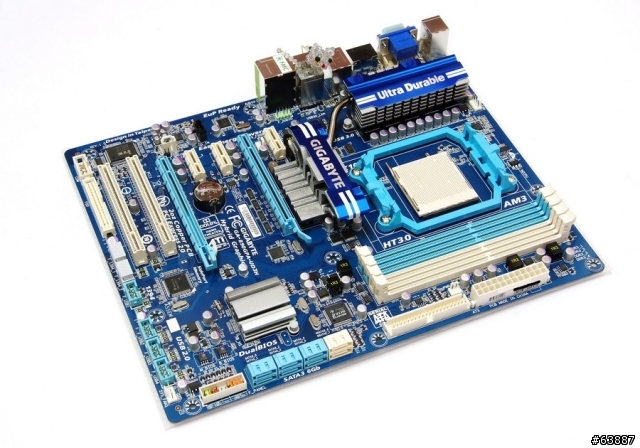

GIGABYTE推出定位為較高階的890GPA-UD3H產品,價位約在台幣5700元,折合美金約180元


最新2.0本身就有ACC開核功能,先前1.0版透過更新BIOS後也同時支援此功能


繼續回到BIOSTAR TA890GXE介紹

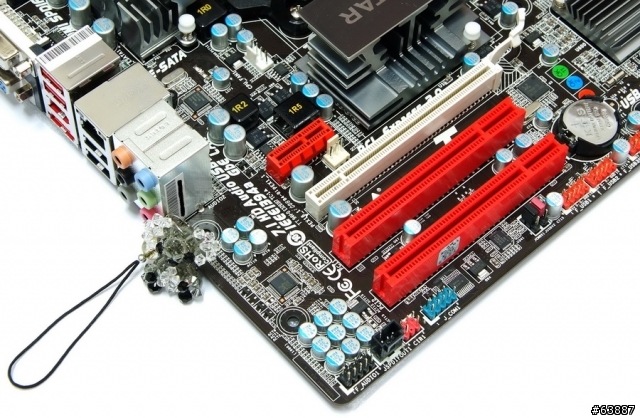

主機板左下方
1 X PCI-E X16
1 X PCI-E X1
2 X PCI
網路晶片Realtek RTL8111DL
音效晶片Realtek ALC892,8+2聲道支援Blu-ray Audio

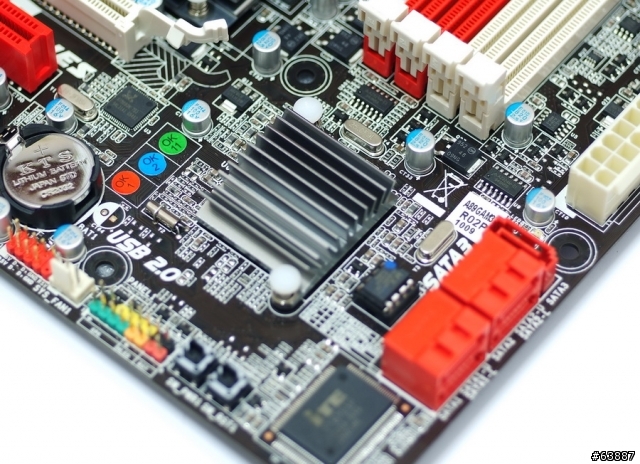

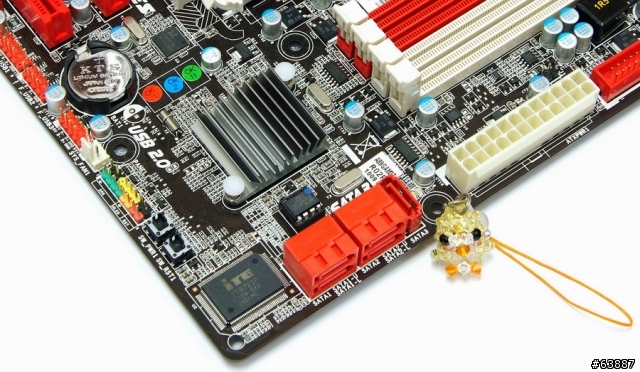

主機板右下方
5 X 紅色SATAII,SB850提供,SATA3規格,SATA支援RAID 0、RAID 1、RAID 5、RAID 10
Power、Reset按鈕、簡易開機除錯燈號

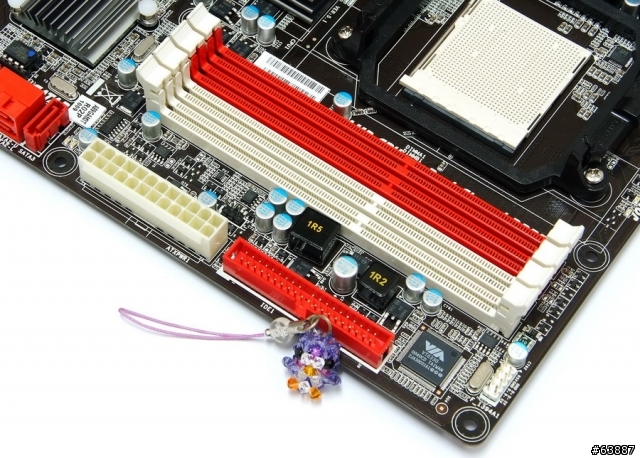

主機板右上方
4 X DIMM DDR3,支援800/1066/1333/1600(OC),最高DDR3容量可以支援到16GB
1 X IDE
旁邊為24-PIN電源輸入


主機板左上方
AM3 CPU安裝處,採用4+1相供電

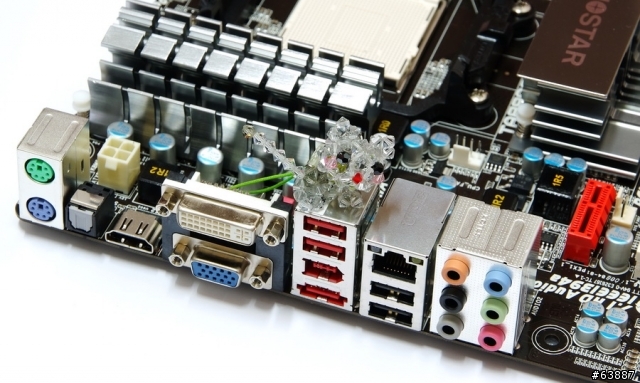

IO
1 X D-SUB
1 X DVI-D
1 X HDMI
4 X USB 2.0
1 X RJ-45網路孔
1 X eSATA/USB 共用
1 X S/PDIF Out
1 X IEEE 1394

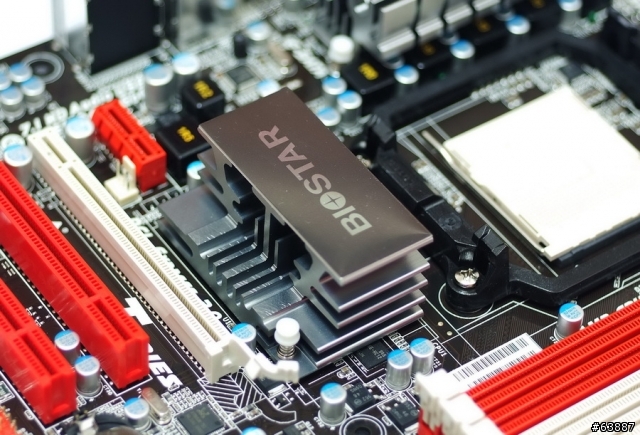

北橋890GX散熱片,旁邊為128MB DDR3 SidePort Memory

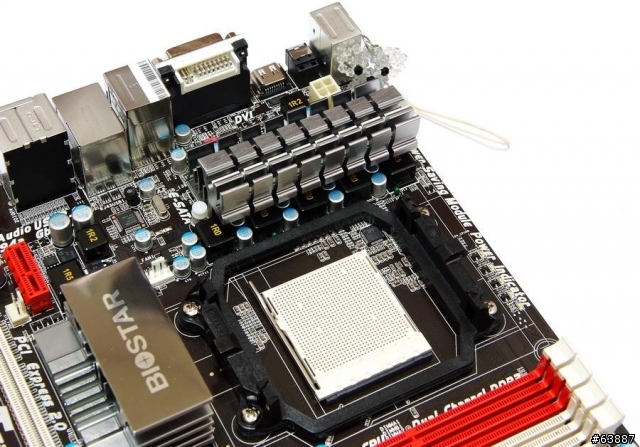

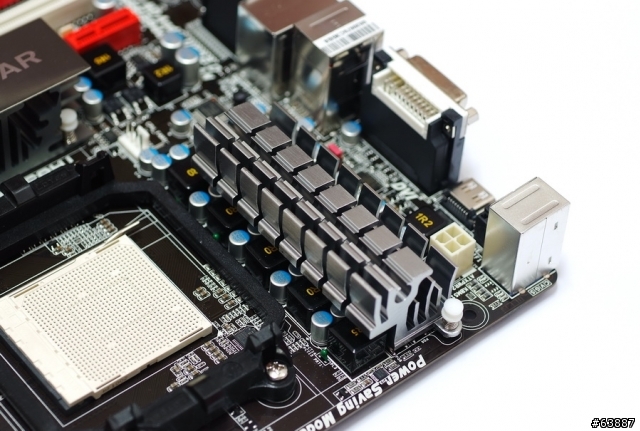

近拍4+1相供電,旁邊使用較大型的銀色鋁擠散熱器


南橋散熱片,下方為SB850晶片



BIOS方面主要以超頻設定為主,以下是TA890GXE跑300Mhz的設定

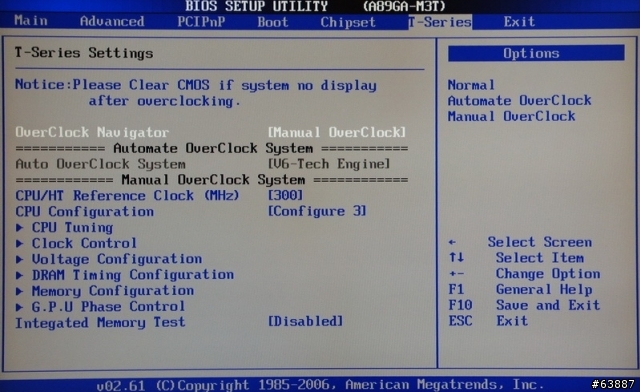

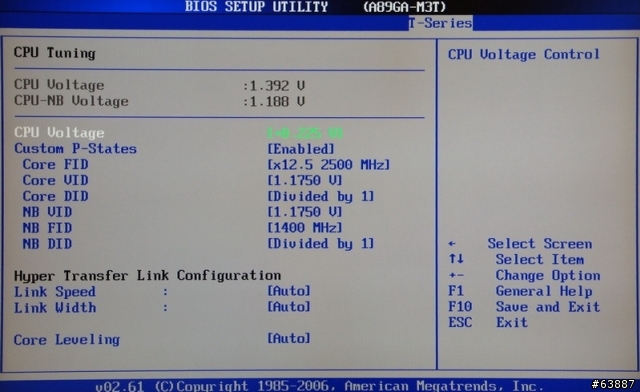

T-TSERIES設定主頁面


CPU資訊頁面
超頻300外頻以上,建議把NB FID降到1400MHz

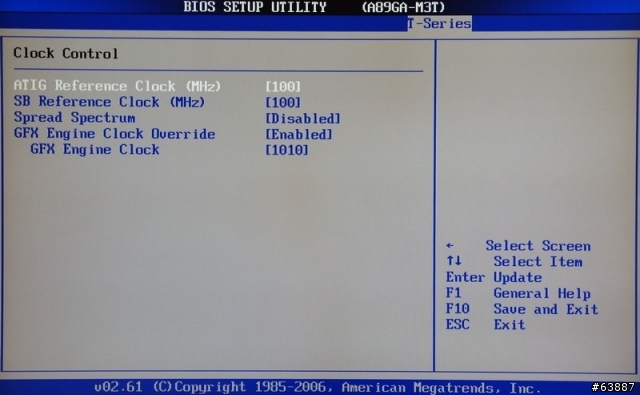

內建GPU HD4290的核心時脈調整處

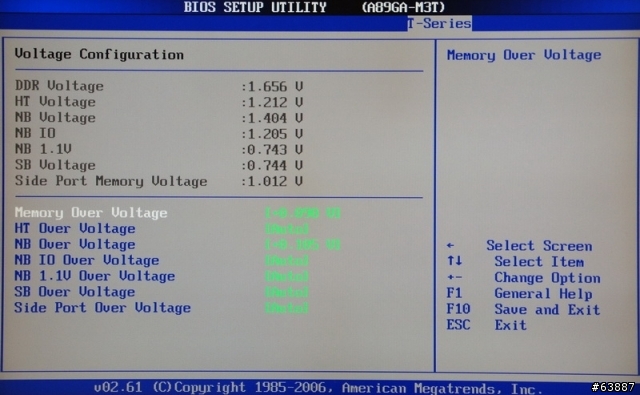

電壓頁面
Memory Over Voltage -0.600~+0.945V
HT Over Voltage +0.015~+0.315V
NB Over Voltage +0.015~+0.900V
NB IO Over Voltage +0.05~+0.15V
NB 1.1V Over Voltage +0.05~+0.15V
SB Over Voltage +0.05~+0.15V
Side Port Over Voltage +0.05~+0.15V

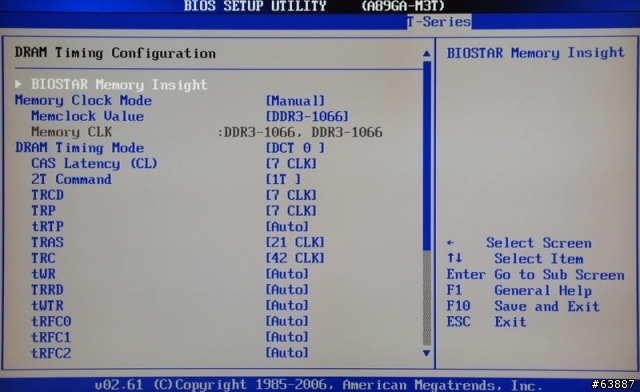

DDR3參數頁面

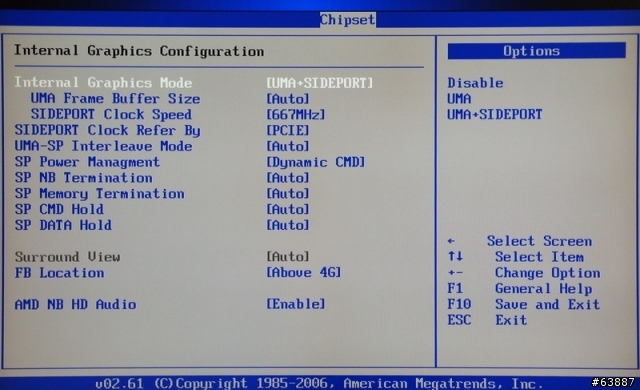

內建IGP調整頁面
有Memory分享模式、容量與SidePort Memory時脈可以調整

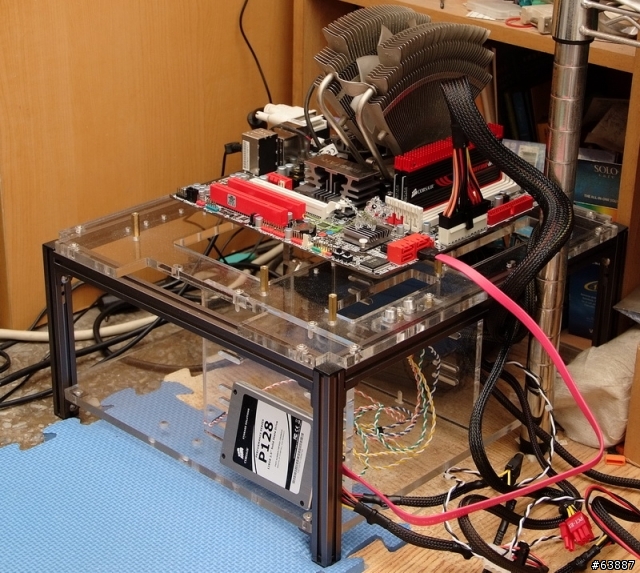

測試平台
CPU: AMD Phenom II X4 910e
MB: BIOSTAR TA890GXE
DRAM: CORSAIR DOMINATOR CMD4GX3M2B1600C7
VGA: ATI Radeon HD 4290
HD: CORSAIR CMFSSD-128GBG2D
POWER: be quiet!Straight Power Deluxe 400W
Cooler: Thermaltake V1 AX
OS: Windows7 Ultimate 64bit

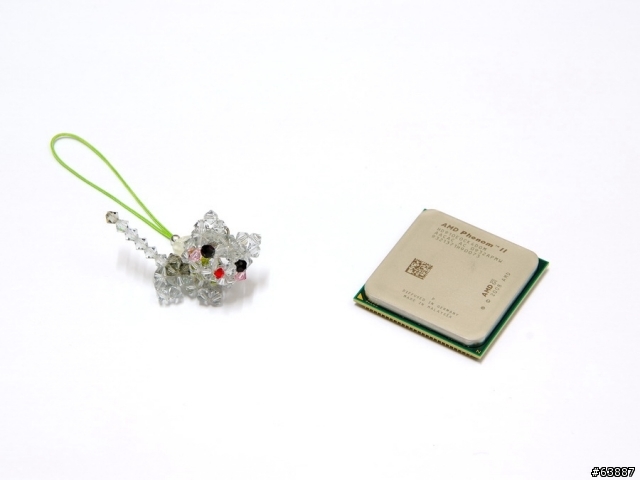

CPU測試使用AMD Phenom II X4 910e,功耗65W,最新AMD低壓省電版本

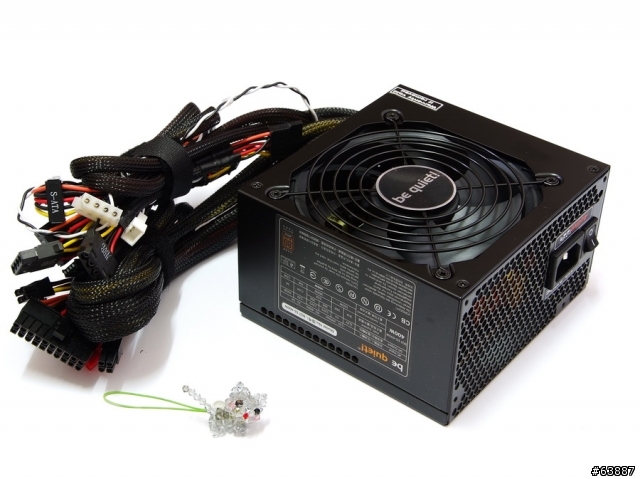

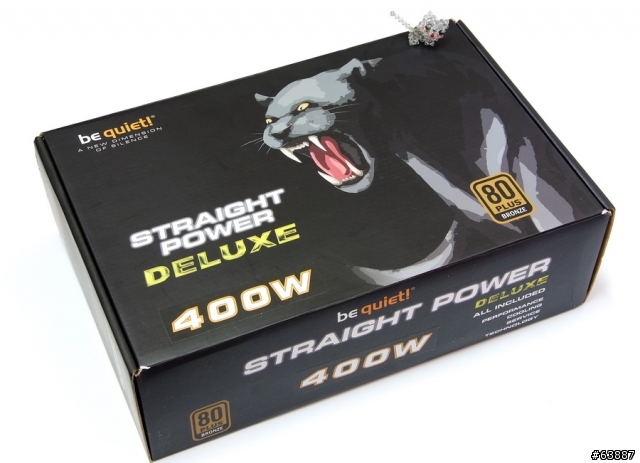

PSU搭配be quiet!最新版本的Straight Power Deluxe 400W,通過80Plus銅牌認證


全日系電容、12cm靜音FDB液態軸承風扇、轉換效率高達87%
讓這個AMD平台日後升級X6 CPU或是中階等下的VGA都足夠應付其耗電量


預設效能測試
CPU 200 X 13 => 2600.1MHz
DDR3 1600.2 CL7 7-7-21 1T
VGA 698MHz

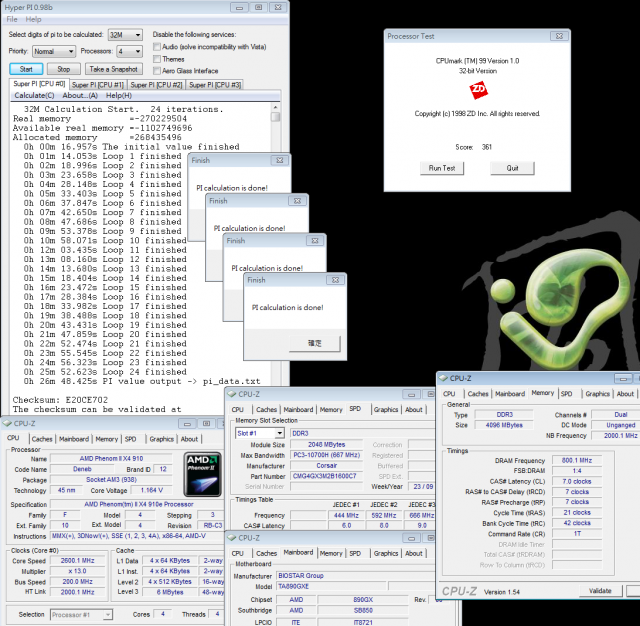

Hyper 4 X PI 32M=> 26m 48.425s
CPUMARK 99=> 361

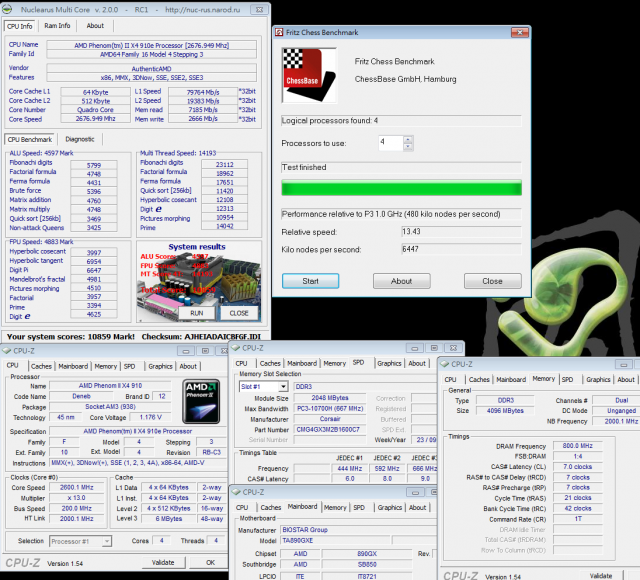

Nuclearus Multi Core => 10859
Fritz Chess Benchmark => 13.43/6447

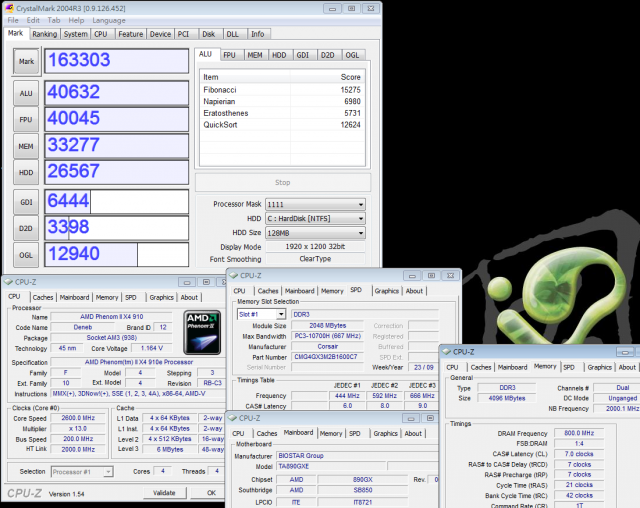

CrystalMark 2004R3 => 163303

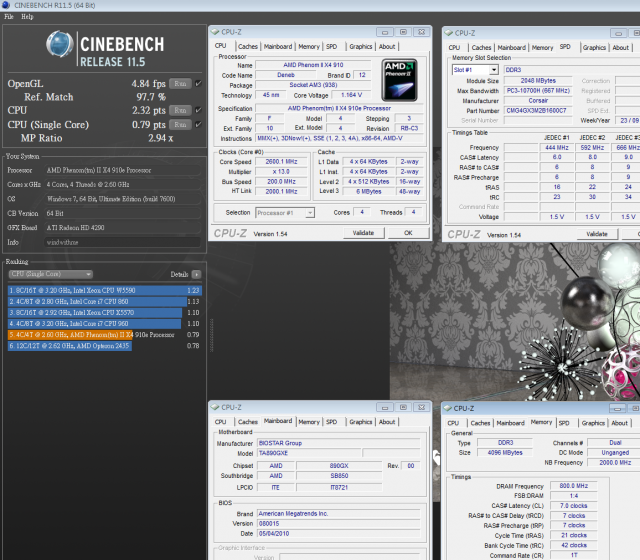

CINEBENCH R11.5
CPU => 2.32 pts
CPU(Single Core) => 0.79 pts

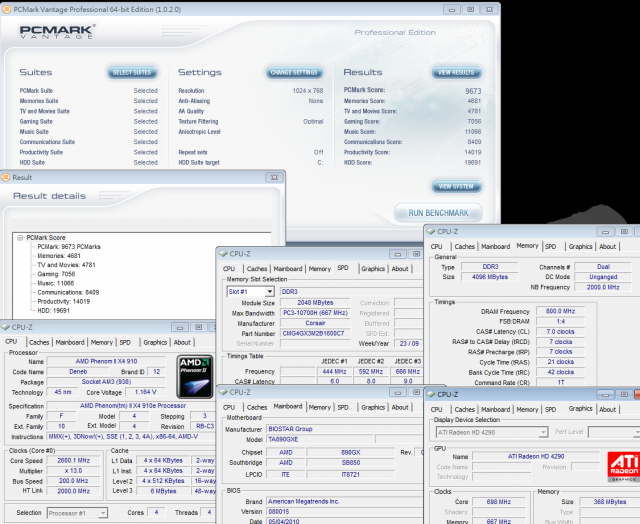

PCMark Vantage => 9673


AMD Phenom II X4 910e雖然時脈不高,但對於絕大多數軟體應用都可以輕鬆應付
尤其是X4多核心,在多媒體繪圖、轉檔、影音等多工用途方面更能發揮其效能優勢

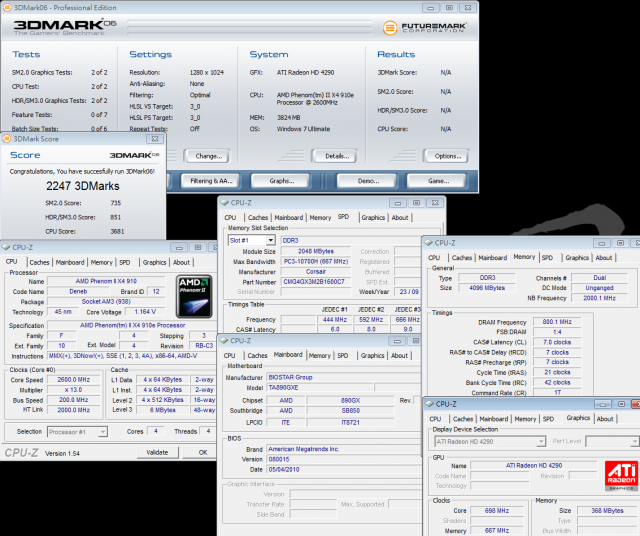

3DMARK2006 => 2247

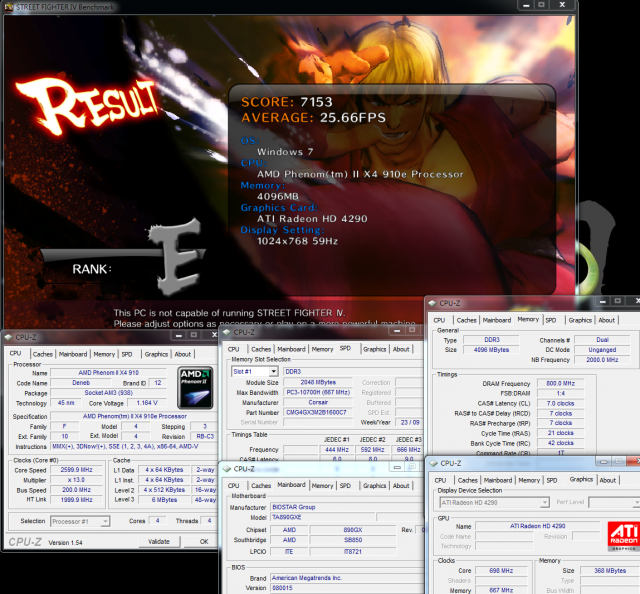

StreetFighter IV Benchmark
1024 X 768 => 25.66FPS

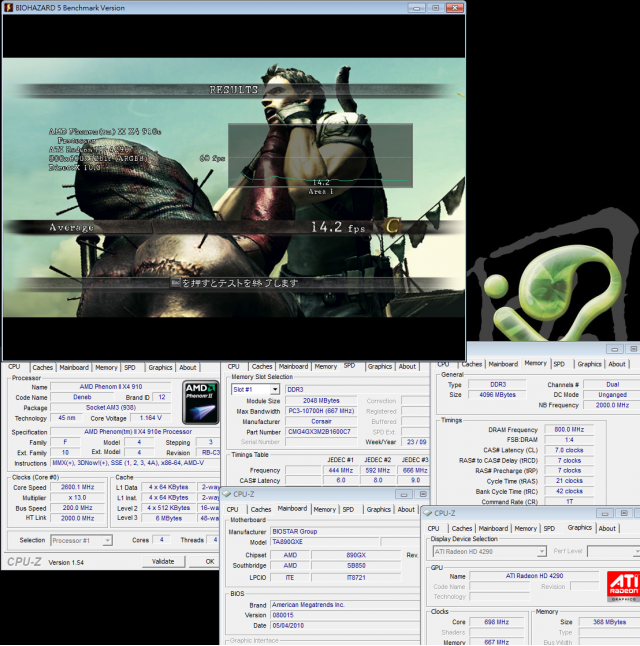

Biohazard5 Benchmark
800 X 600 => 14.2 fps


大多數消費者都期待890GX應該搭配下一代的HD 5X00帶來更高的3D效能
但發售後的890GX內建卻是搭配HD4290,比起785G HD4200來說,其實3D效能相差不大
這也是此回AMD推出新晶片組,在3D效能表現讓人覺得比較遺憾的地方

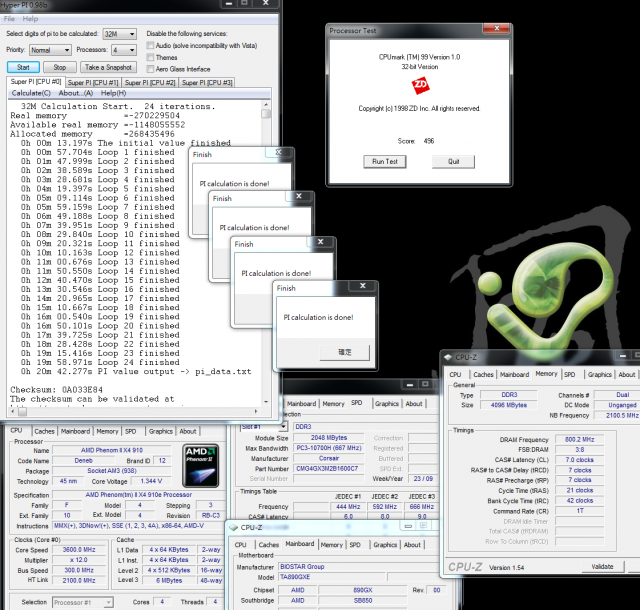

超頻效能測試
CPU 300 X 12.5 => 3750.2MHz
DDR3 1600 CL7 7-7-21 1T
VGA 1009MHz

Hyper 4 X PI 32M=> 20m 42.477s
CPUMARK 99=> 496

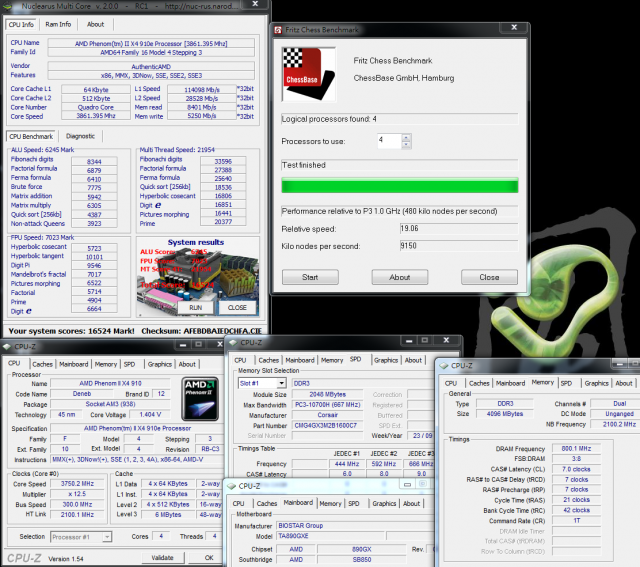

Nuclearus Multi Core => 16524
Fritz Chess Benchmark => 19.06/9150

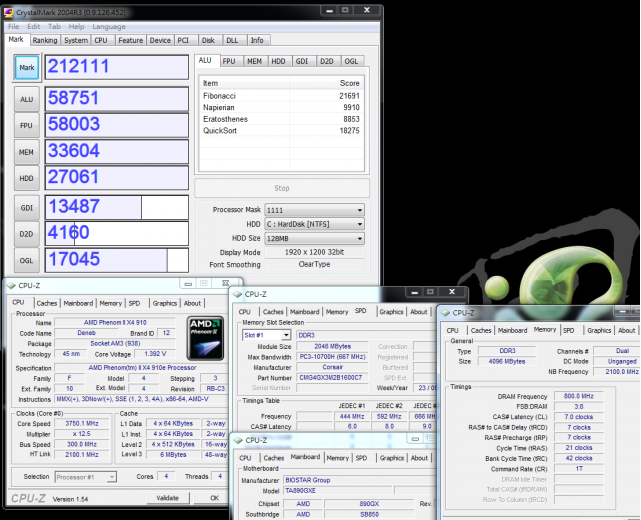

CrystalMark 2004R3 => 212111

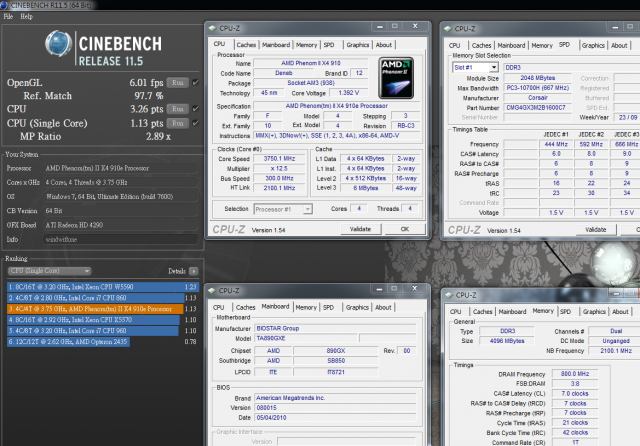

CINEBENCH R11.5
CPU => 3.26 pts
CPU(Single Core) => 1.13 pts

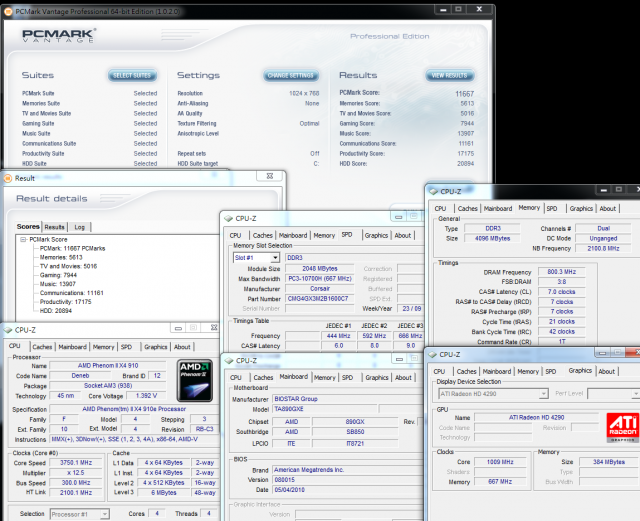

PCMark Vantage => 11667


依每款軟體的測試特性不同,910e在超頻3750MHz之後,大約有20~30%以上的效能增進
CPU改用最新的C3製程,在DRAM參數上有比較強一點,另外整體時脈也可以多超100~200MHz

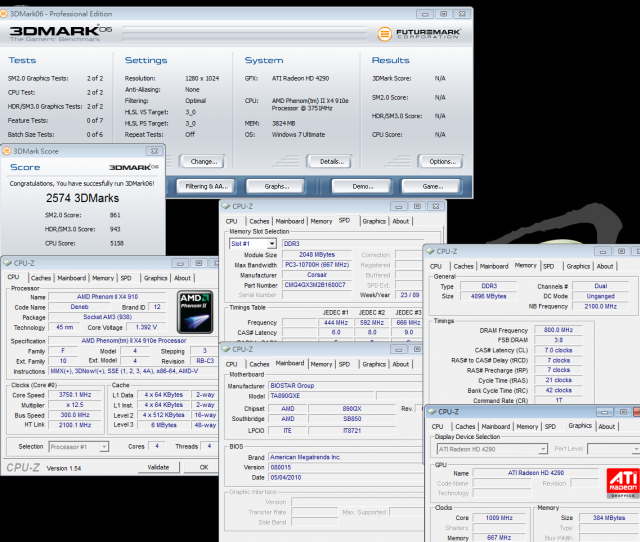

3DMARK2006 => 2547

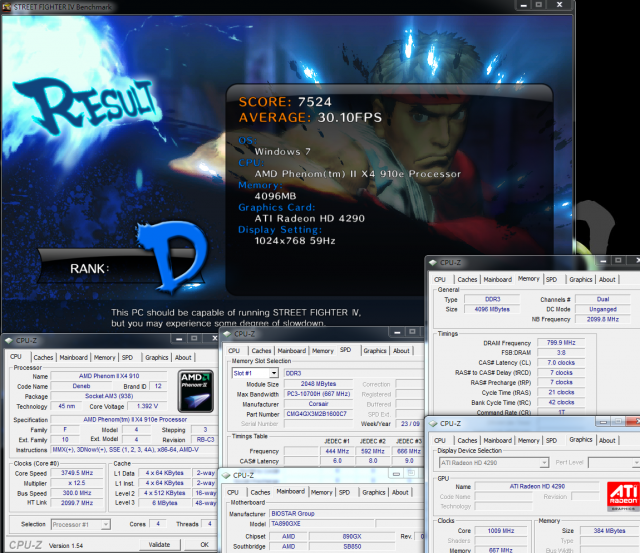

StreetFighter IV Benchmark
1024 X 768 => 30.10FPS

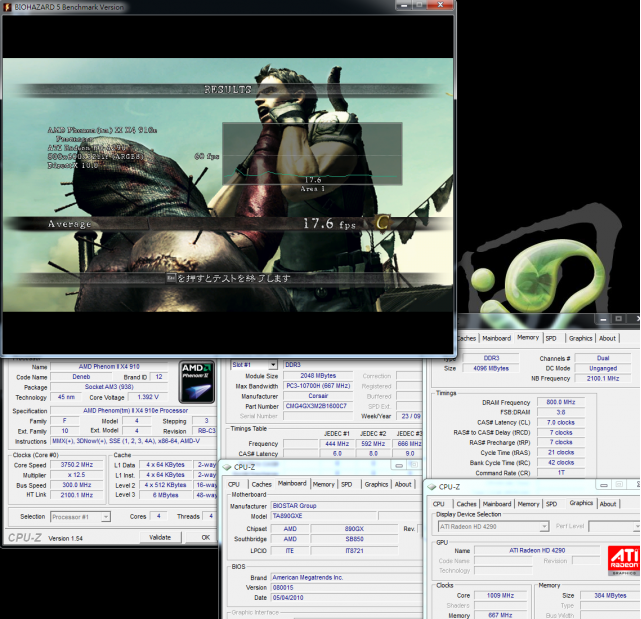

Biohazard5 Benchmark
800 X 600 => 17.6 fps


HD4290的優勢就是超頻核心時脈可以拉比較高,不需要加太高電壓就可以提升到1009MHz的水準。
超頻後看到3DMARK2006成績,比起HD 4200大約進步約10~15%的3D效能
對於像Biohazard5這種3D需求較高的GAME來說,還是建議額外加裝VGA才可以順暢運作

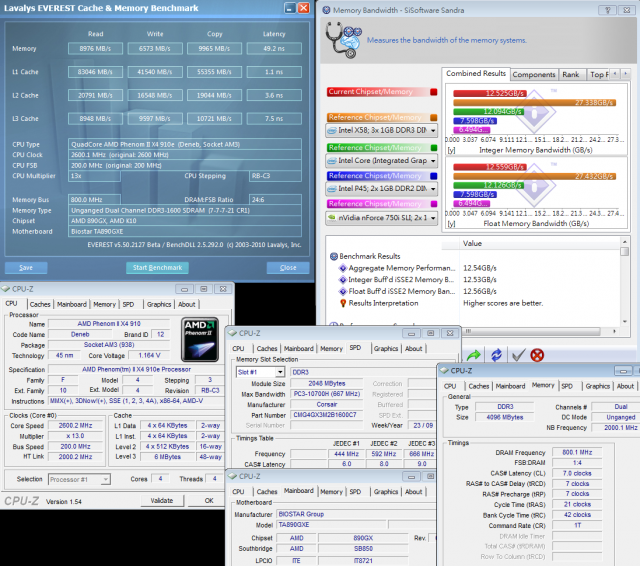

DDR3頻寬測試
CPU預設值2600Mhz
DRAM DDR3 1600 CL7 7-7-21 1T
Sandra Memory Bandwidth - 12525 MB/s
EVEREST Memory Read - 8976 MB/s

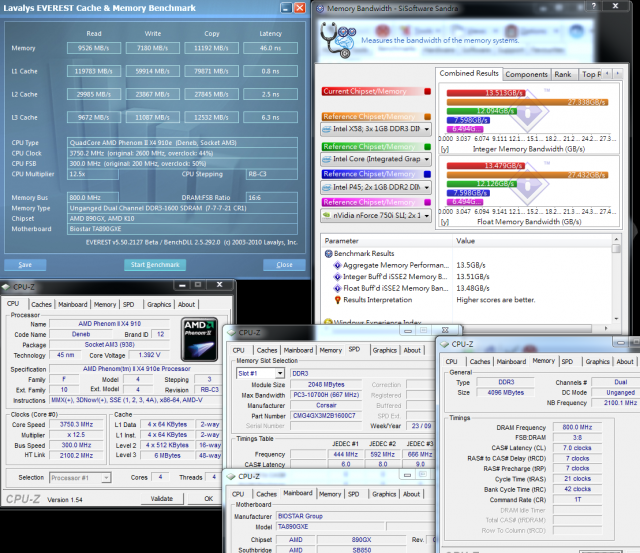

CPU預設值3750Mhz
DRAM DDR3 1600 CL7 7-7-21 1T
Sandra Memory Bandwidth - 13513 MB/s
EVEREST Memory Read - 9526 MB/s


AM3的架構在DDR3的效能表現只能說是普通,頻寬效能算是勉強可以接受
DDR3時脈方面,之前限制在1600~1700左右,新一代的890GX/890FX MB已經有些超過DDR3 1800的表現。
推斷AMD想先由DDR3時脈來加強,希望日後可以在新架構加強DDR3的頻寬效能


BIOSTAR TA890GXE
優點
1.搭載全日系固態電容、SATA 3.0與4+1相供電設計之用料
2.紅色系產品配色讓外觀十分搶眼
3.BIOS電壓範圍大、外頻與可以調整的選項也非常豐富
4.CPU外頻上超頻範圍優,實測到300MHz穩定沒有問題
5.HD4290時脈較高,超頻時的範圍也較大

缺點
1.BIOSTAR在某些國家的通路方面較為少見
2.DDR3超頻大約只有1700的幅度,未來在BIOS相容性上還有加強的空間
3.建議可以再加裝USB 3.0功能



效能比 ★★★★★★★★☆☆
用料比 ★★★★★★★★☆☆
規格比 ★★★★★★★★☆☆
外觀比 ★★★★★★★★★☆
性價比 ★★★★★★★★☆☆

890GX的HD 4290預設時脈約700MHz,比起785G的HD 4200預設時脈500MHz還高上一些
預設時3D效能上也會有些許的效能提升,加上HD 4290超頻幅度比HD4200還高一些
雖然AMD在GPU架構上沒有太大的改變,但是890GX在核心時脈的提升也能增加1~2成的3D效能。

BIOSTAR向來都是以平價與超頻為主打路線,此回的TA890GXE也表現出不錯的超頻水準
最新版本的TA890GXE也支援ACC開核的技術,相信對於擁有X2~X3 CPU的使用者來說是一大利多
近期想購買AMD Micro ATX平台的消費者來說,有價格較便宜的785G或是價位與規格都較高的890GX兩種選擇。
小弟認為依個人預算來搭配即可,況且未來都有升級到X6 CPU的空間,AMD平台大多是走超值高擴充性的路線
不久的將來,小弟會再分享AMD高階平台的測試文章,也就是X6 CPU搭配890FX晶片組的新組合
希望AMD新一代的Leo架構可以為消費者帶來更高的效能,更超值的高階產品供選擇 :)
