前陣子在此版詢問長距離的投影訊號傳輸就是為了這個SOS系統,
目前已建置完成7/1會開放展示,
先來介紹一下整個系統的構成

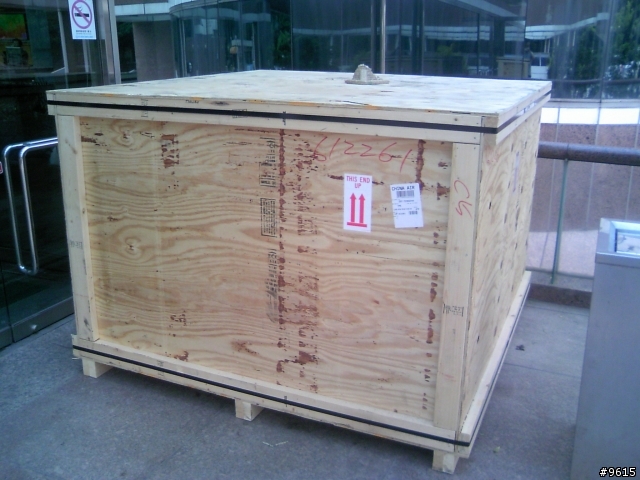

來了一台大貨車, 卻只送來一個小木箱
木箱從甘迺迪機場飛來, 裡面裝著系統的主體, 一顆碳纖材質的球體螢幕

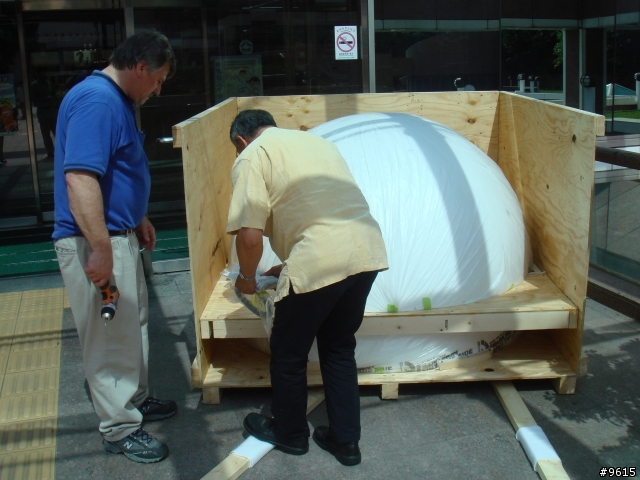

開箱了, 球型螢幕在木箱內受到完好的保護, 準備出來見見世面了

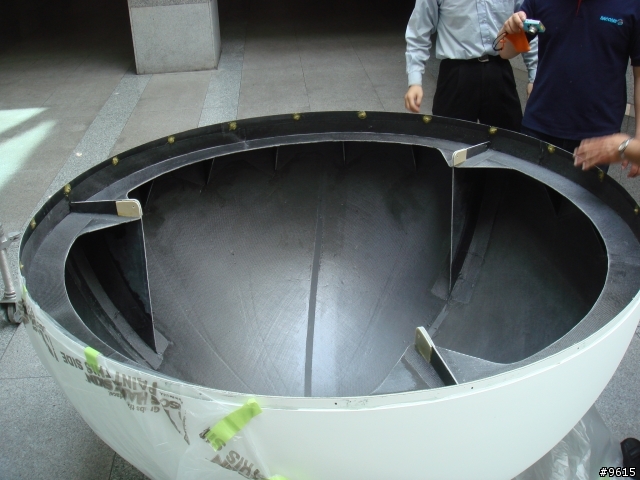

球體內部可以看到碳先的原始顏色, 外部已經先塗好白漆

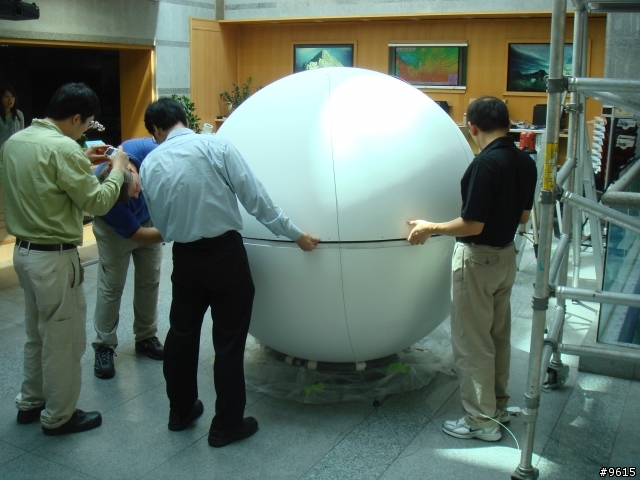

兩個半球組合

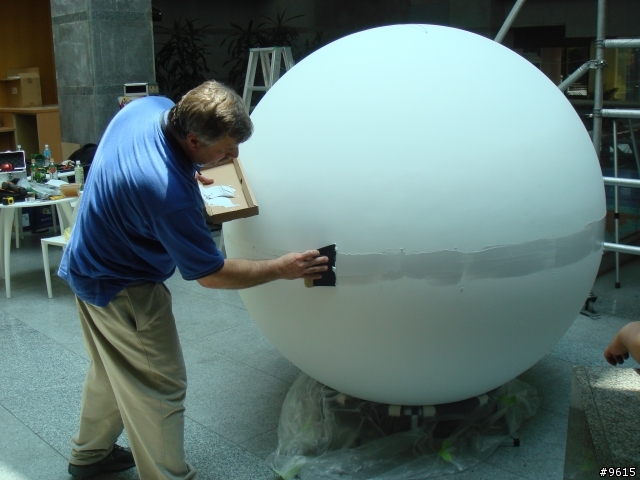

第一次補土


確認球的中心點, 與周圍的4隻投影機為等距

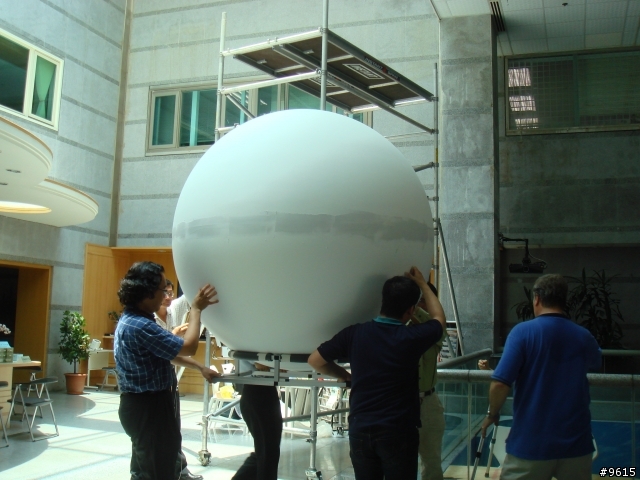

把球型螢幕放置到安裝架後再抬到預定安裝位置, 球型螢幕的重量很輕, 低於50磅

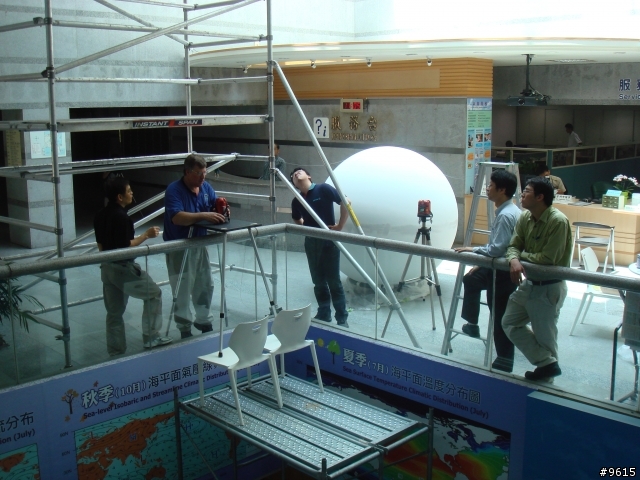

在4個方位確認水平與安裝高度

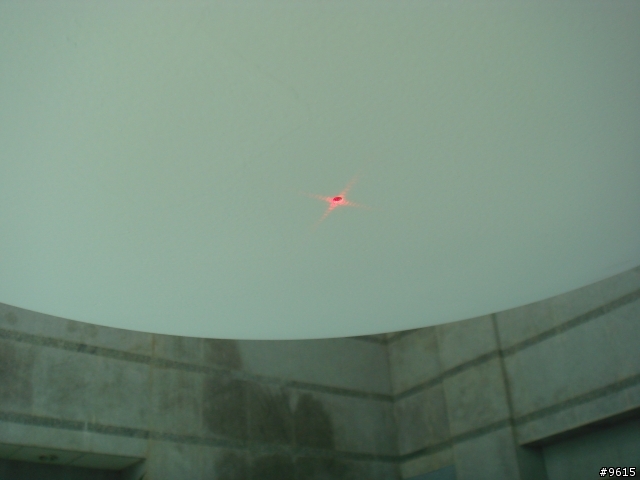

放置於中心點下方的雷射光束確認球體已經位於正確的位置, 上方的3根鋼纜調整結束

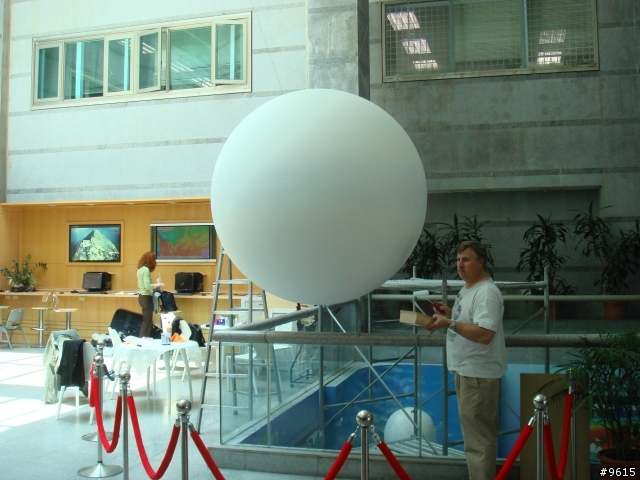

球型螢幕完成圖, 歷經兩次批土與磨平, 接著於交界處上了數道白漆


系統剛完成, 投影正常, 但還要調整4台投影機讓每個邊界都能接合, 否則畫面會跳動的利害

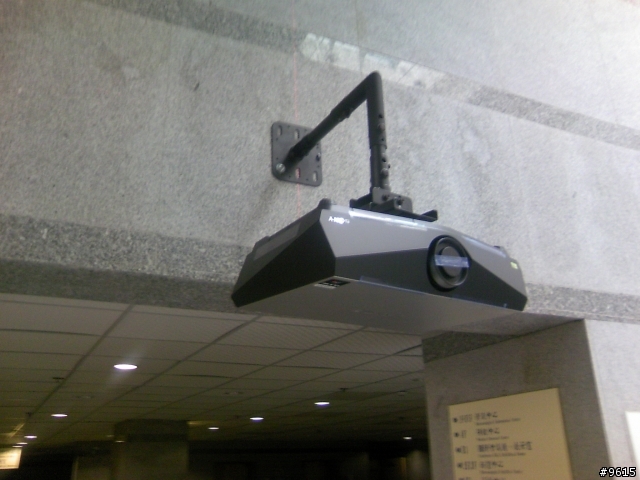

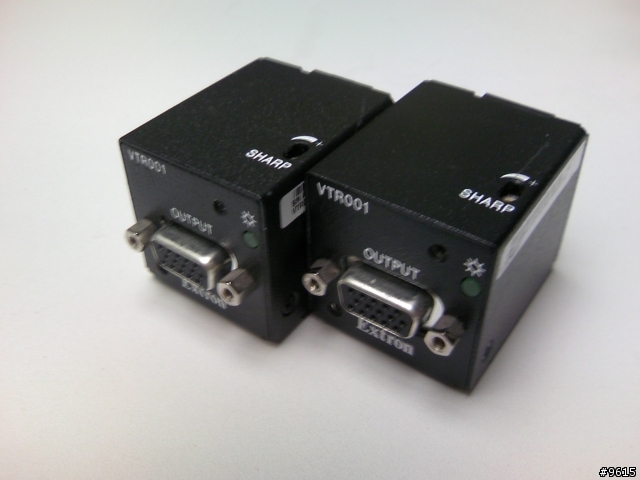

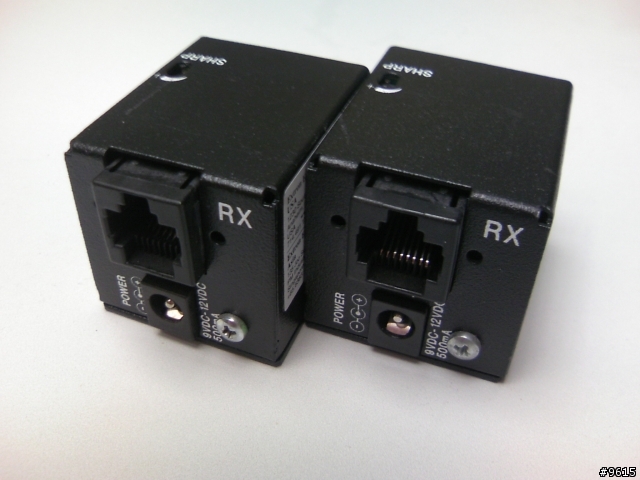

採用SONY投影機VPL-FE40投影機4台, 使用Extron VGA轉UTP方式連接, 投影機連接網路做為控制介面




兩台DELL T7500伺服器, 每台伺服器包含12GB記憶體, 一張FX580顯示卡, 兩張GTS250顯示卡, 執行Ubuntu作業系統

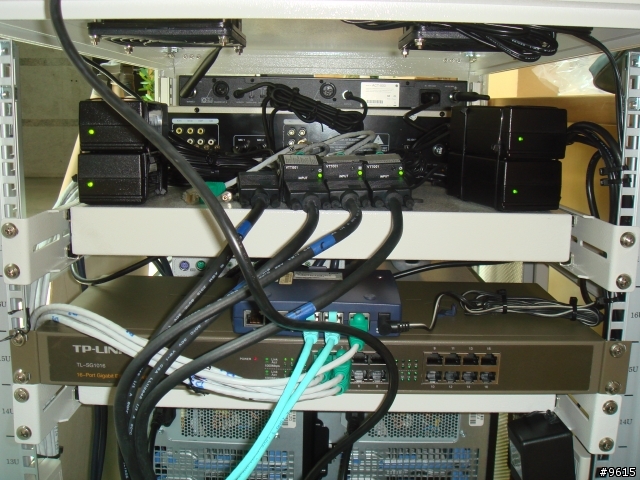

機櫃後方有錯綜複雜的連線, 機櫃內除了兩台主機外, 還包含一台綜何擴大器, 一台無線麥克風接收器, 兩台switch跟一顆UPS

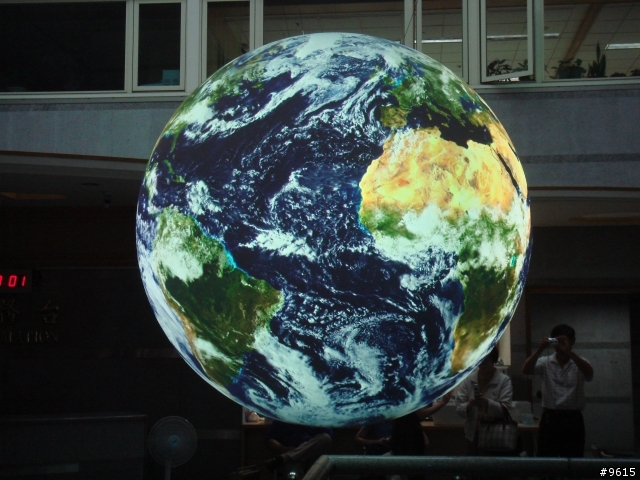

完工圖
