AMD最新40nm製程的Radon HD 5系列大軍陸續推出,瞄準主流效能玩家的產品分別是HD 5770、5750。版上有許多人分享多款HD 5770的入手心得,這次小弟也來對藍寶VAPOR-X HD5770做個開箱,而且試玩它在高解析度並開啟AA的3D表現。

先來開箱,藍寶獨特的Vapor-X熱超導技術也支援這款VAPOR-X HD5770 1GB GDDR5 PCIE。夏天來了!期待Vapor-X熱超導技術讓顯示卡「冷靜運作」。

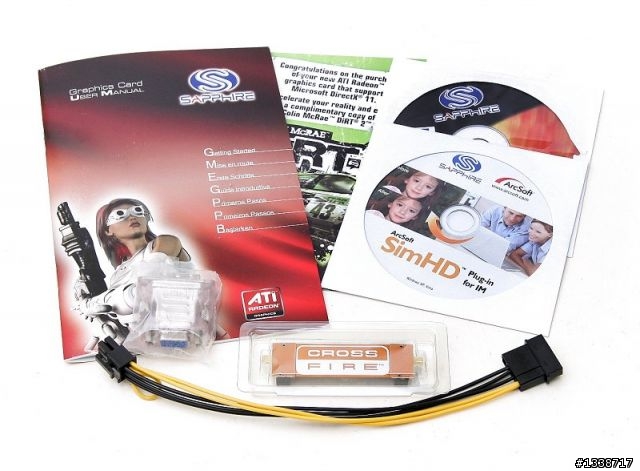

隨顯示卡附上說明書、CrossFire橋接器、驅動光碟、電源接頭轉接線等。

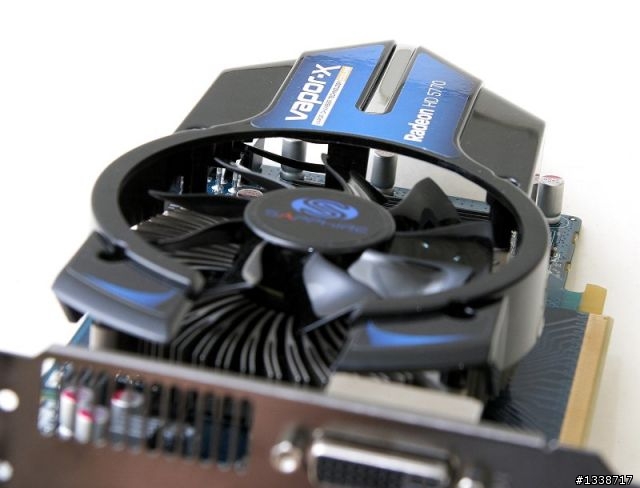

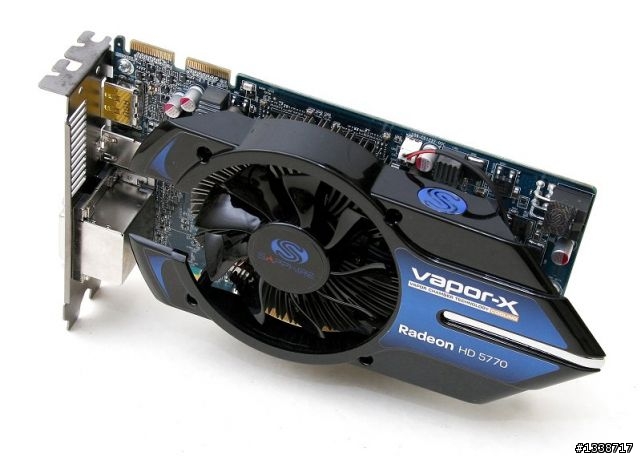

VAPOR-X HD5770安裝顯示卡需佔用雙slot空間,搭載擁有11片葉片的Vapor-X熱超導技術散熱器。顯示卡尾部有一組6-PIN外接電源接頭,氣冷散熱器上頭的黑色熱導風罩頂端尾部有一組「SAPPHIRE」LED燈,運作時會發出藍光。

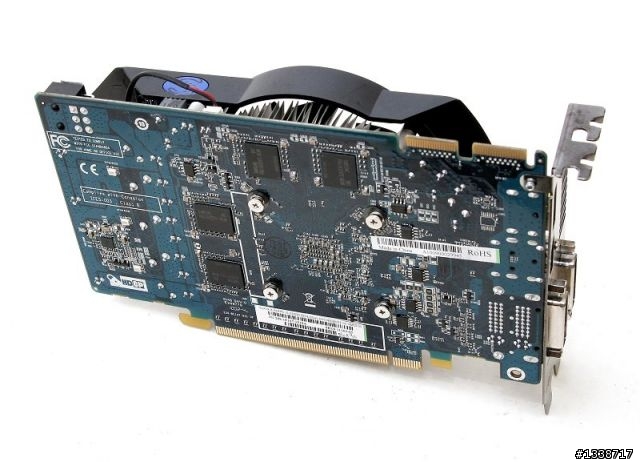

顯示卡背面有4顆記憶體。

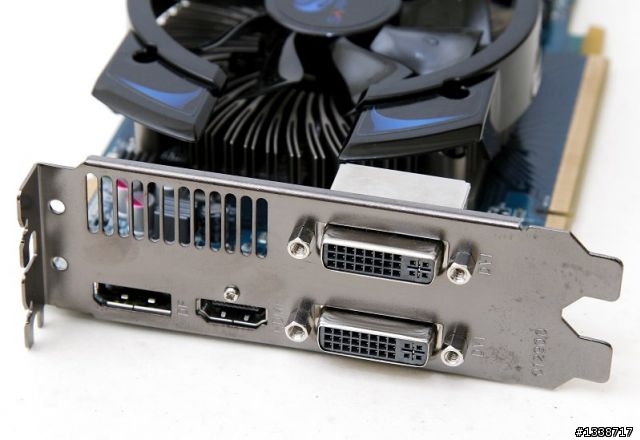

4組數位視訊介面,包括Dual-link DVI、DisplayPort、一組HDMI,支援ATI EYEFINITY技術,在Windows Vista/7作業系統下可以單卡三顯示輸出。

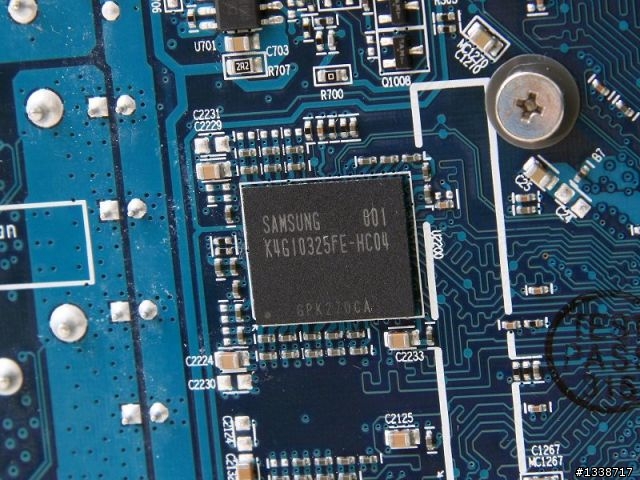

SAMSUNG K4G10325FE-HC04 GDDR5,正、背面一共採用8顆GDDR5顆粒組成128-bit 1GB容量。



黑色導風罩讓風扇的氣流可以穩定地吹往顯示卡後方。

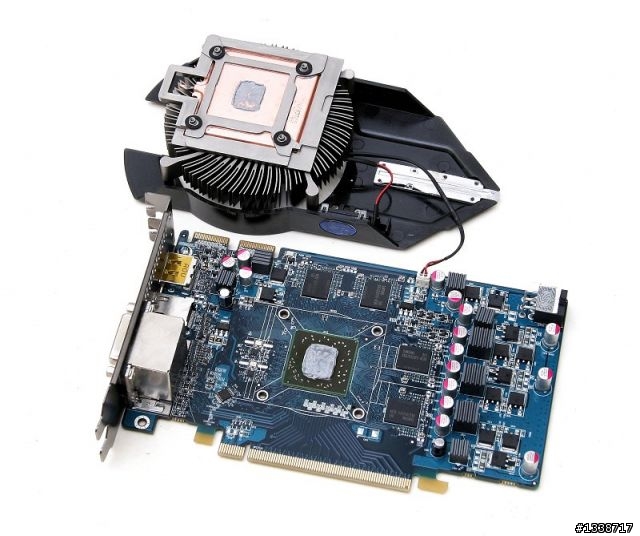

顯示卡與Vapor-X熱超導技術的氣冷式散熱器分離,Vapor Chamber均熱板的大小約50mm平方大,厚度約6mm,內部是真空密閉而且有純水冷卻液。顯示卡部分,PWM設計採4+1相,顯示卡尾部的供電模組用料不錯,包括採用固態電容以及「波浪形」的全覆式電感(電感一側可以看到Sapphire字樣)等。

VAPOR-X HD5770的顯示核心與記憶體頻率為860/1200MHz,顯示核心時脈比標準HD5770多10MHz。



測試硬體列表
CPU:Phenom II X6 1090T (3.2 GHz,200X16),Ture Core開啟
Motherboard:MSI 890FXA-GD70
Display Driver Version:ATI Catalyst 10.5
Memory:4GB (2x2GB) Elixir M2Y2G64CB8HA9N-DG DDR3-1600 (9-9-9-28)
HDD:1TB Seagate 7200.11 ST31000340AS
VGA:SAPPHIRE VAPOR-X HD5770(860/1200 MHz)
Display:ASUS VK266H(1920 X 1200)
Power Supply:Antec TruePower New 750(TP750)
System:Windows 7 Ultimate X32中文版

測試軟體包含3DMark Vantage(v1.02 Patch)、3DMark 06(Patch 1.2.0)、Resident Evil 5(惡靈古堡5)、Street.Fighter.IV(街頭霸王4)、Batman Arkham Asylum(V1.1)、正當防衛2、Grand Theft Auto Episodes from Liberty City 俠盜獵車手:自由城故事、Colin McRae:Dirt2、S.T.A.L.K.E.R:Call of Pripyat Benchmark(DX11)。

遊戲測試部分,解析度維持在1920 X 1200,同時開啟遊戲中的AA項目,最多啟用4X,利用以上測試可以理解SAPPHIRE VAPOR-X HD5770在高解析度並開啟AA的3D表現。另外,利用Afterburner v1.5.1軟體來執行顯示卡滿載測試,顯示卡散熱風扇維持自動調整轉速。

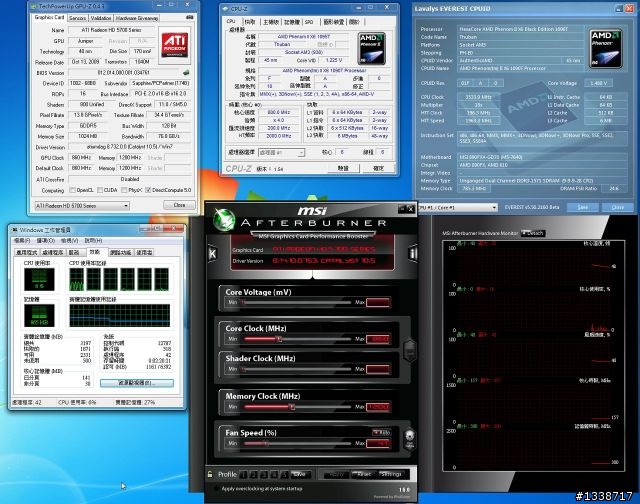

直接來一張測試平台各項硬體資訊一覽。

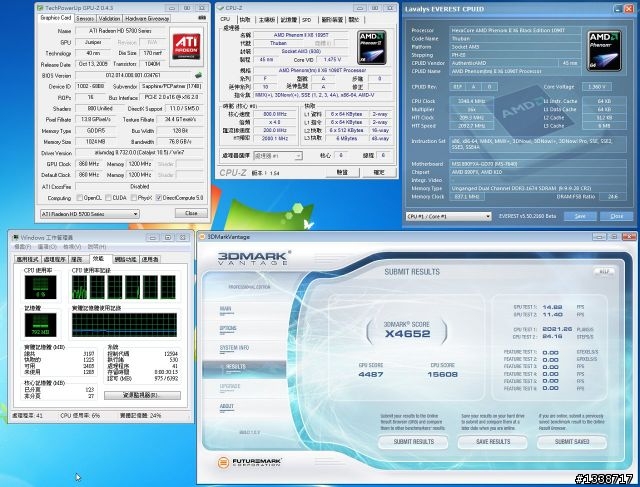

* 3DMark Vantage(v1.02Patch)
3DMark Score:X4652
GPU Score:4487
GPU TEST1(FPS):14.82
GPU TEST2(FPS):11.4
CPU Score:15608
CPU TEST1 (PLANS/S):2021.26
CPU TEST2 (STEPS/S):24.16

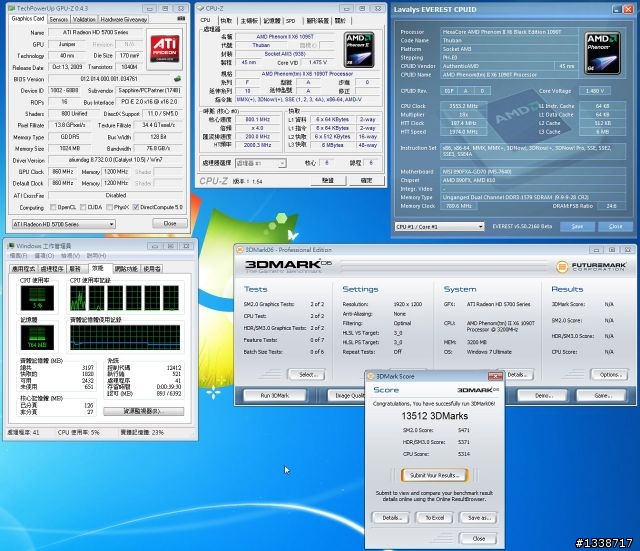

* 3DMark 06(Patch 1.2.0)
3DMarks:13512
SM2.0 score:5471
HDR/SM3.0 score:5371
CPU score:5314

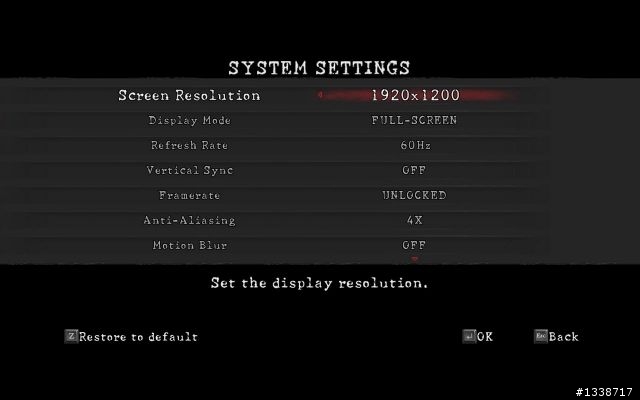

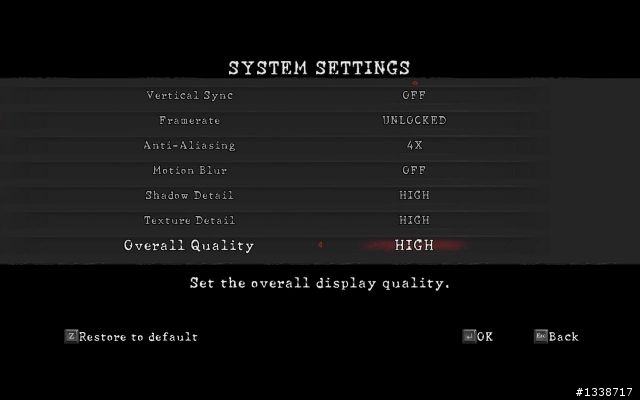

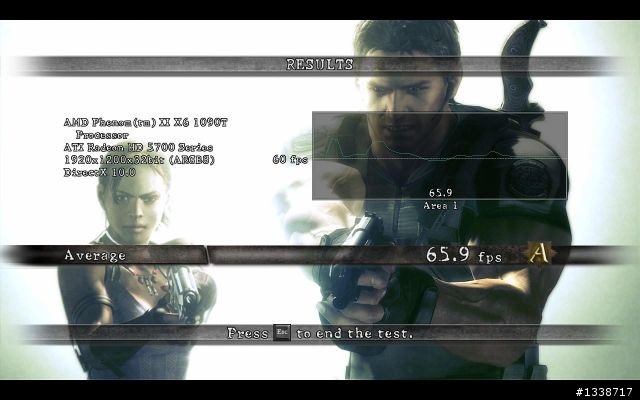

* Resident Evil 5: 1920 X 1200,4X AA模式



遊戲特校為HIGH。



65.9 FPS。

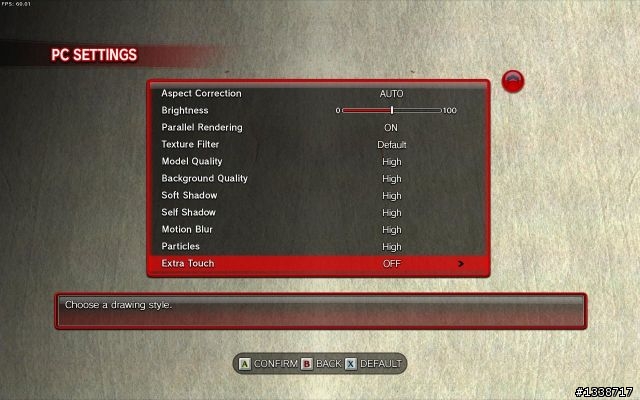

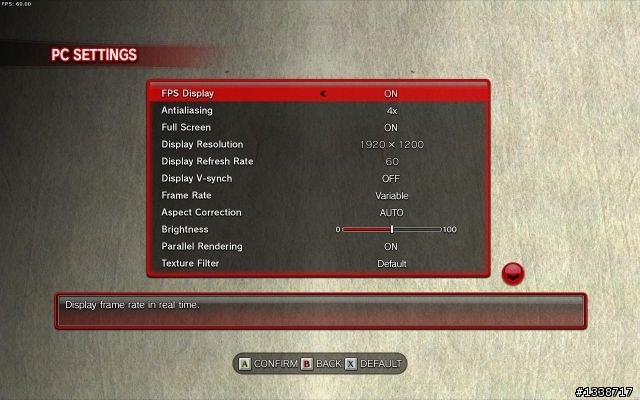

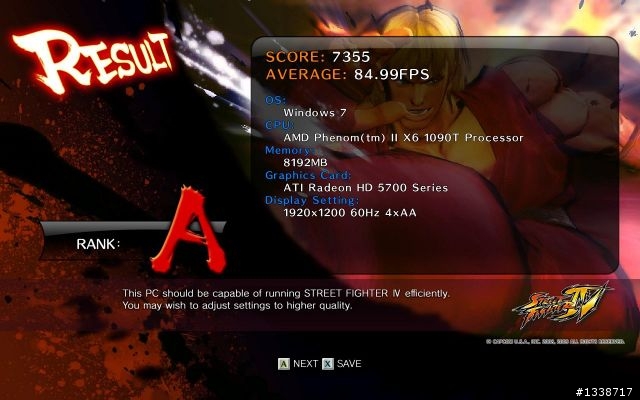

* Street.Fighter.IV:1920 X 1200,4X AA模式。



遊戲特校為HIGH。



平均:84.99 FPS。

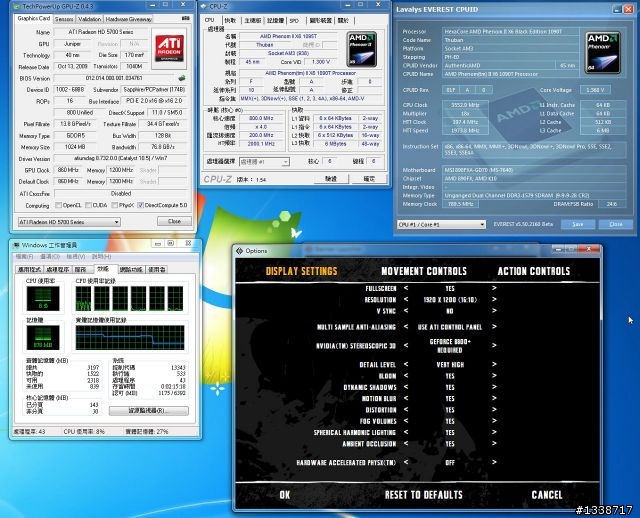

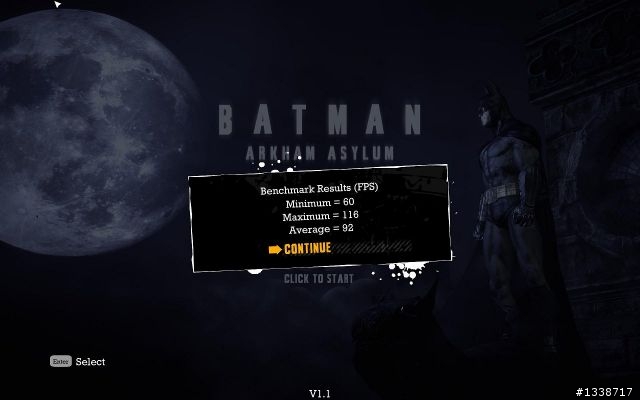

* Batman Arkham Asylum:1920 X1200,開啟Very High設定,關閉PhysX模式。



平均:92 FPS。

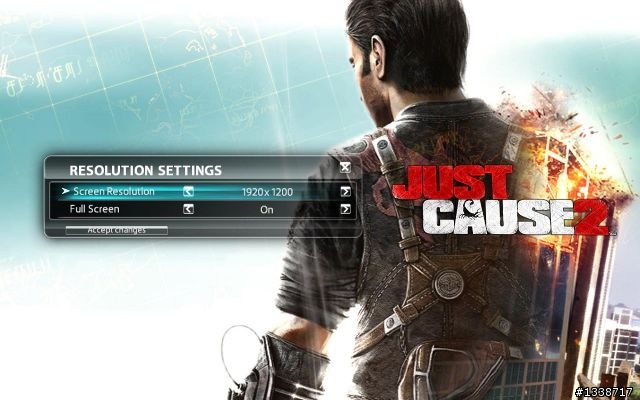

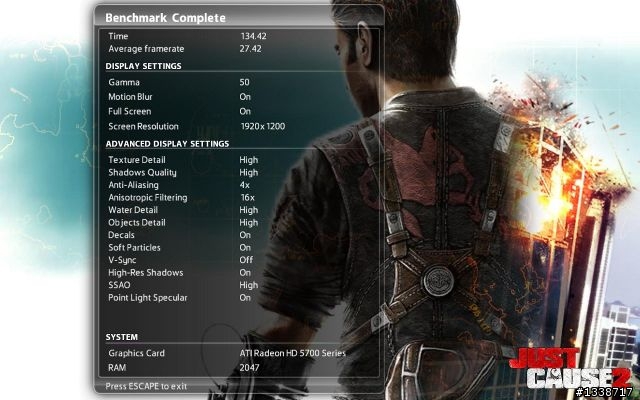

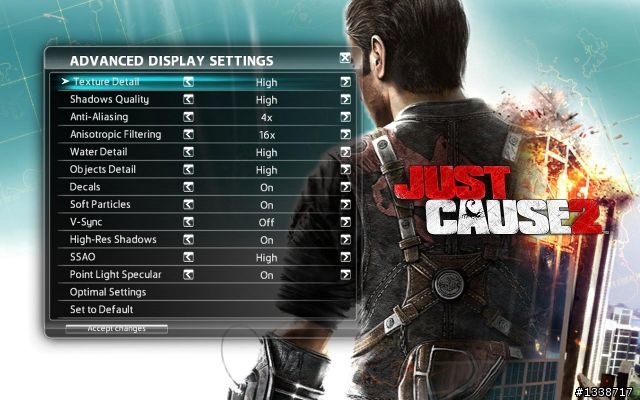

正當防衛2:1920 X1200,4X AA/16X AF。



開啟High設定



27.42 FPS。

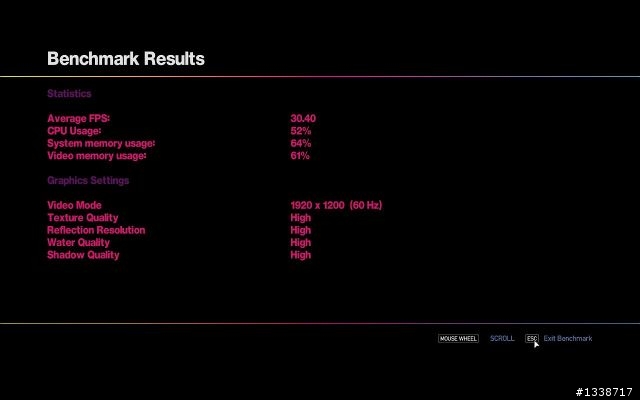

* Grand Theft Auto Episodes from Liberty City 俠盜獵車手:自由城故事
1920 X1200,遊戲特校為HIGH。



平均:30.40 FPS。

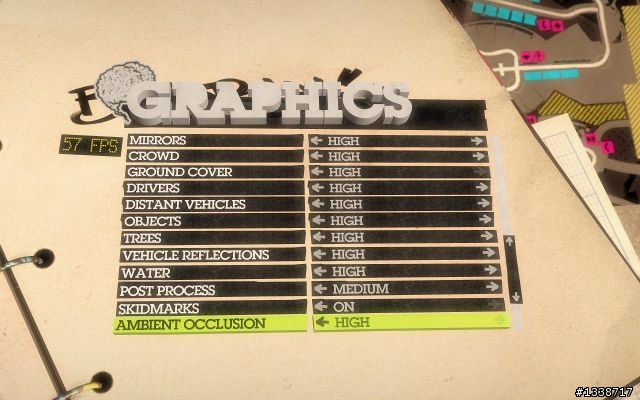

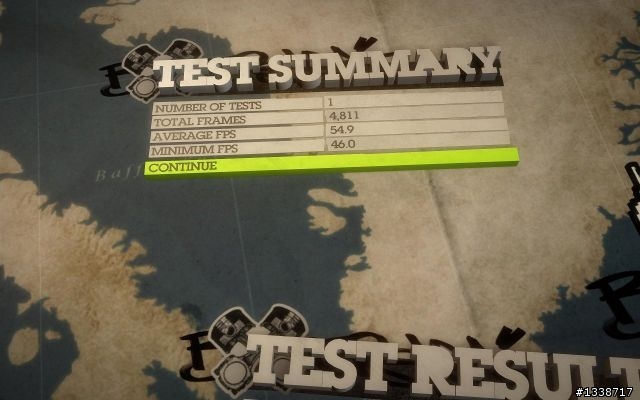

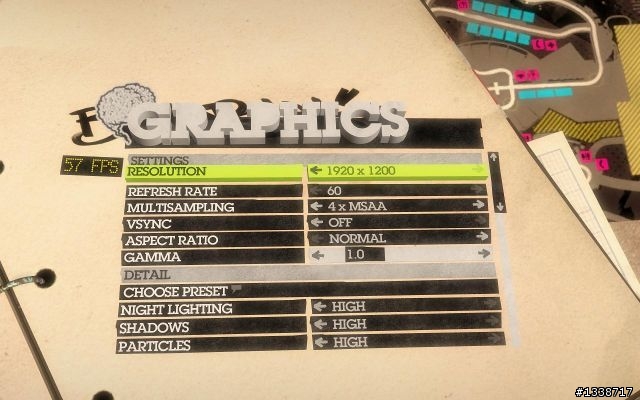

* Colin McRae:DIRT 2:1920 X1200,4X MSAA模式。



遊戲特校開啟High設定。



平均:54.9 FPS。

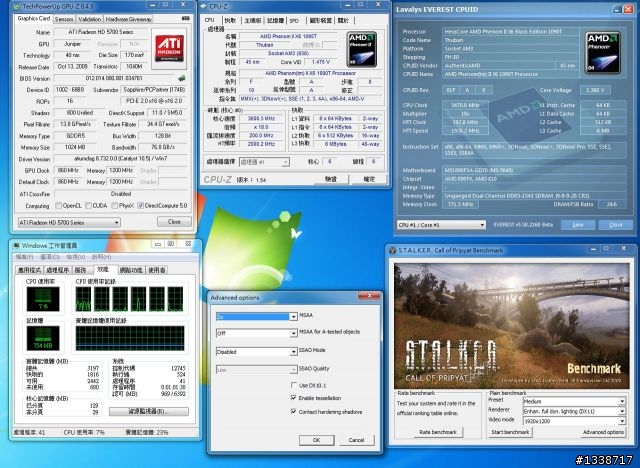

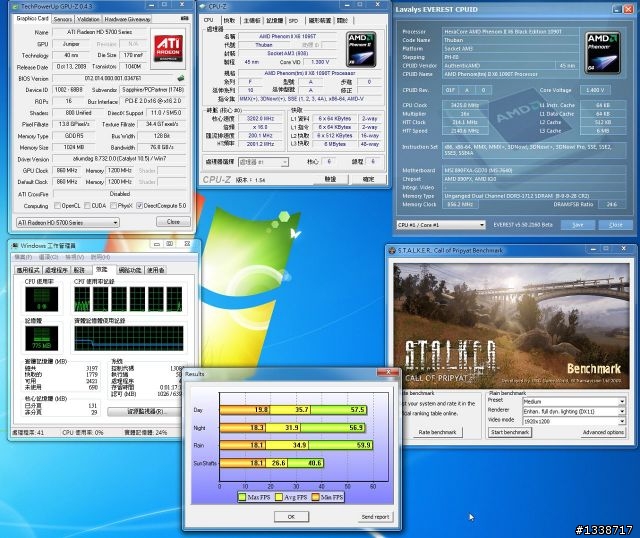

* S.T.A.L.K.E.R:Call of Pripyat Benchmark:1920 X1200,選取DX11特校的模式,開啟2X MSAA設定。

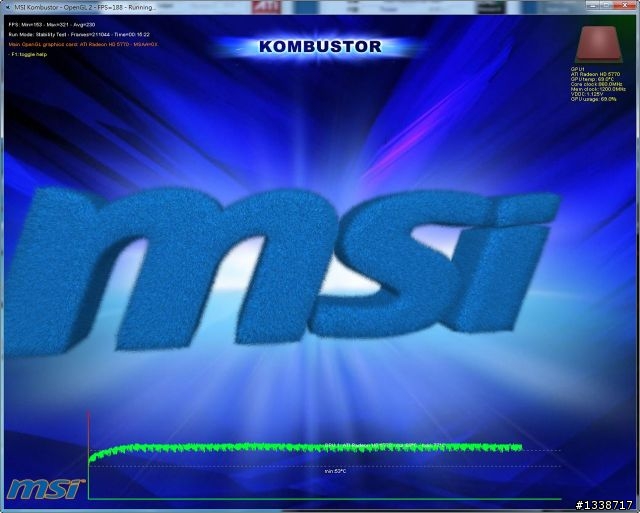

* 滿載測試:利用Afterburner v1.5.1軟體來執行顯示卡滿載測試,顯示卡散熱風扇維持自動調整轉速。裸機測試環境,室溫約28度。
風扇轉速自動調至69%,GPU溫度落在69度。

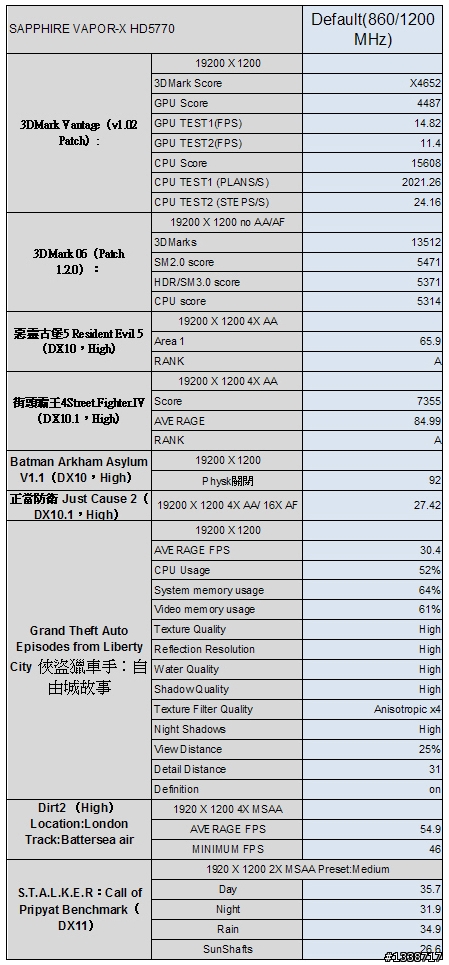

上頭數據整理一下,如果覺得測試截圖太小,因此看不清楚各項重要成績,那直接看數據整理表。



VAPOR-X HD5770顯示核心時脈比標準HD5770多10MHz而已,3D效能比標準HD5770快一些些。

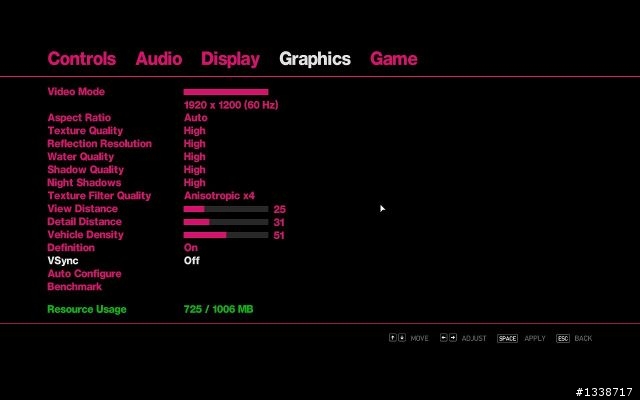

看了一下VAPOR-X HD5770在7套單機遊戲部分,於高解析度並開啟AA的設定下,整體而言,保留不錯的遊戲畫面同時,遊戲進行也不會發生大Lag。值得注意,俠盜獵車手:自由城故事設定中,開啟HIGH等級的遊戲特效,此時顯示卡記憶體已經佔用725MB,這裡就明顯地看出VAPOR-X HD5770搭載1GB GDDR5的用途。

在滿載測試部分,獨特的Vapor-X熱超導技術可以讓GPU溫度落在69度,風扇轉速自動調至69%,此時散熱風扇噪音還可以接受。

晚點再來試試VAPOR-X HD5770的超頻部分,目前已經把顯示核心時脈與記憶體速度分別超上910/1250 MHz。
